Разборка Waka Waka Power Plus

Введение

Это руководство по разборке предназначено для объяснения того, как разобрать Waka Waka, не повредив компоненты.

Что вам понадобится

Инструменты

•

•

Шаг 1 Распаковка

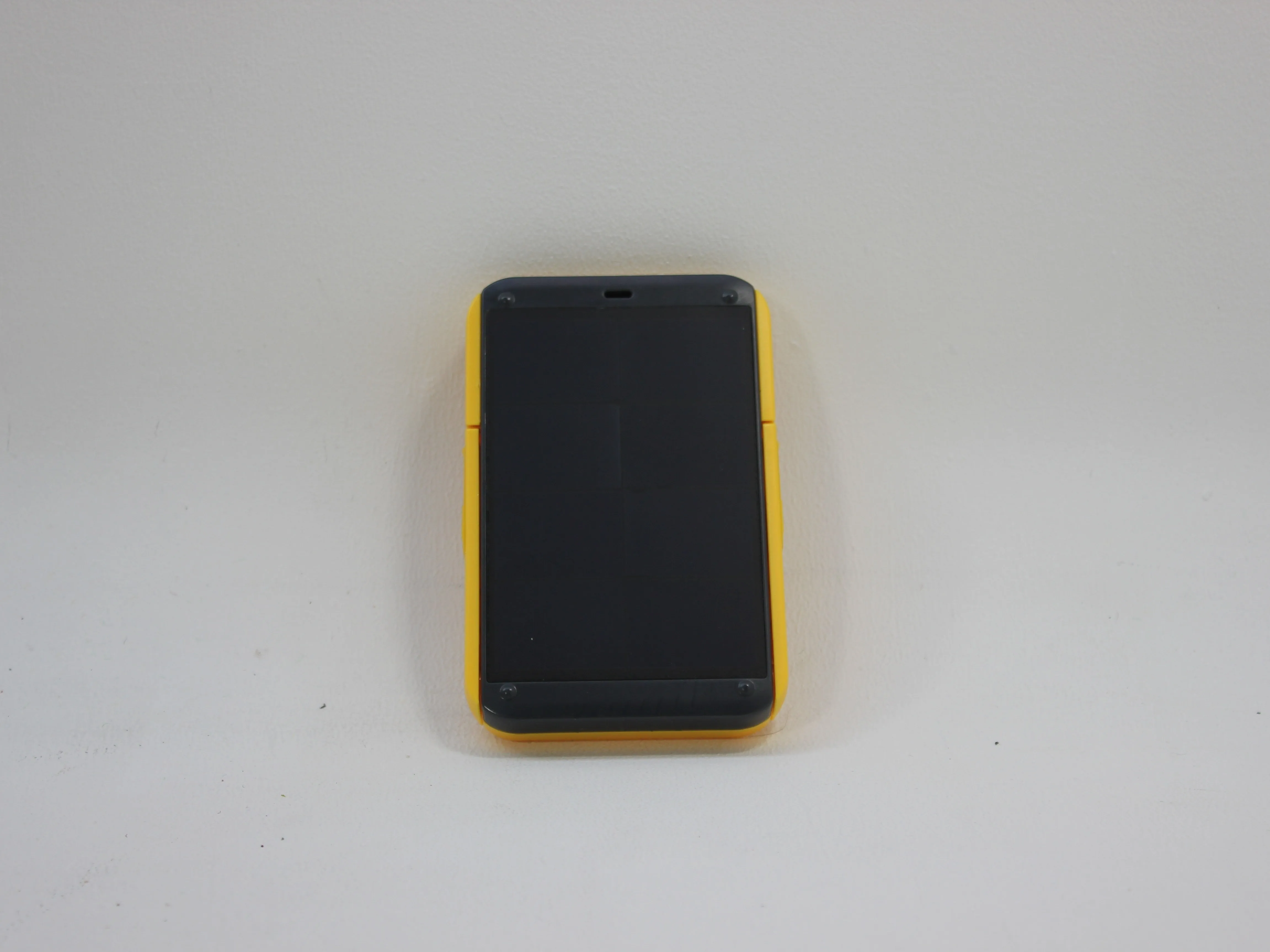

• Это не просто коробка, это еще и руководство по использованию.

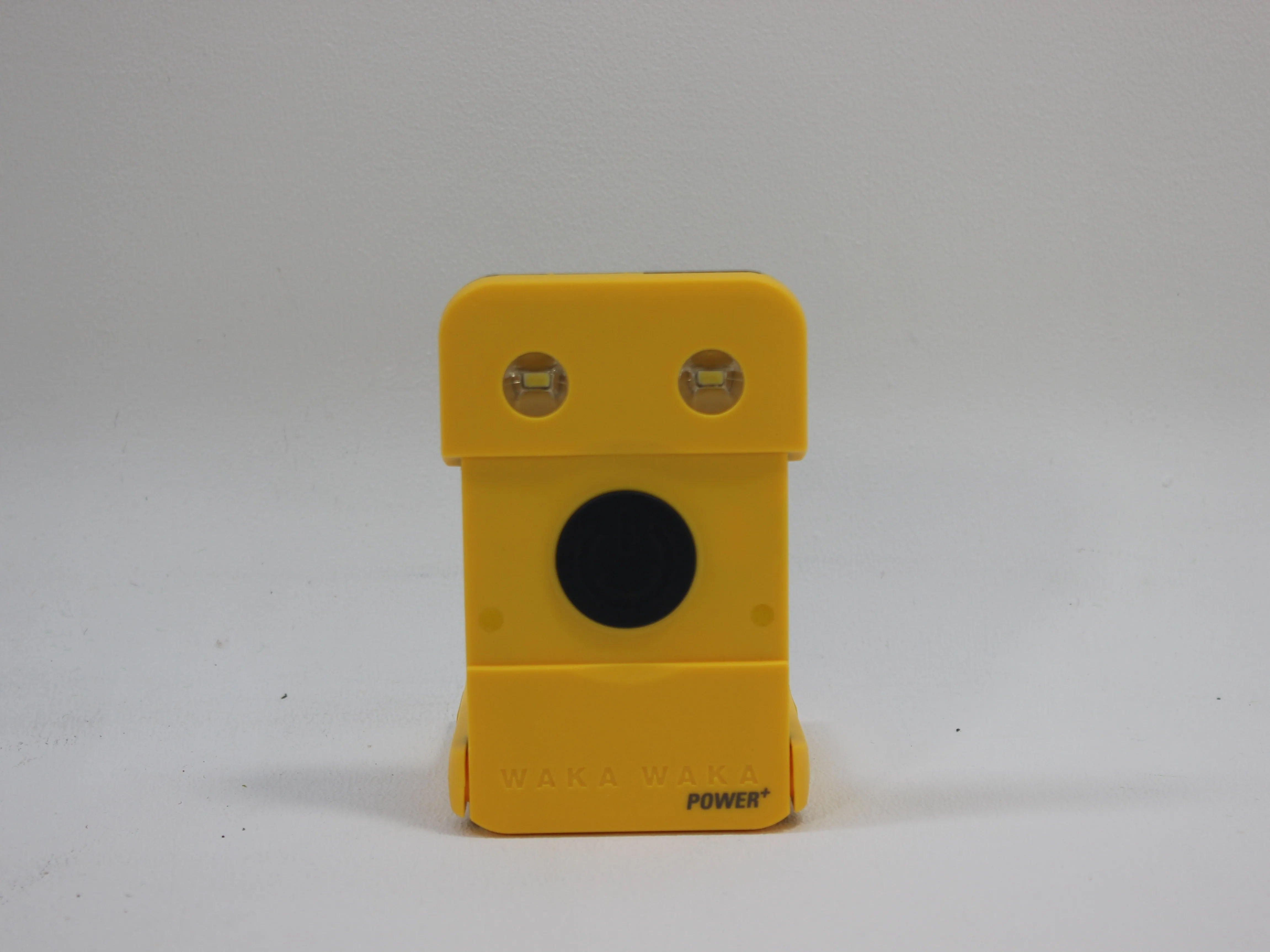

Шаг 2 Открутите винты

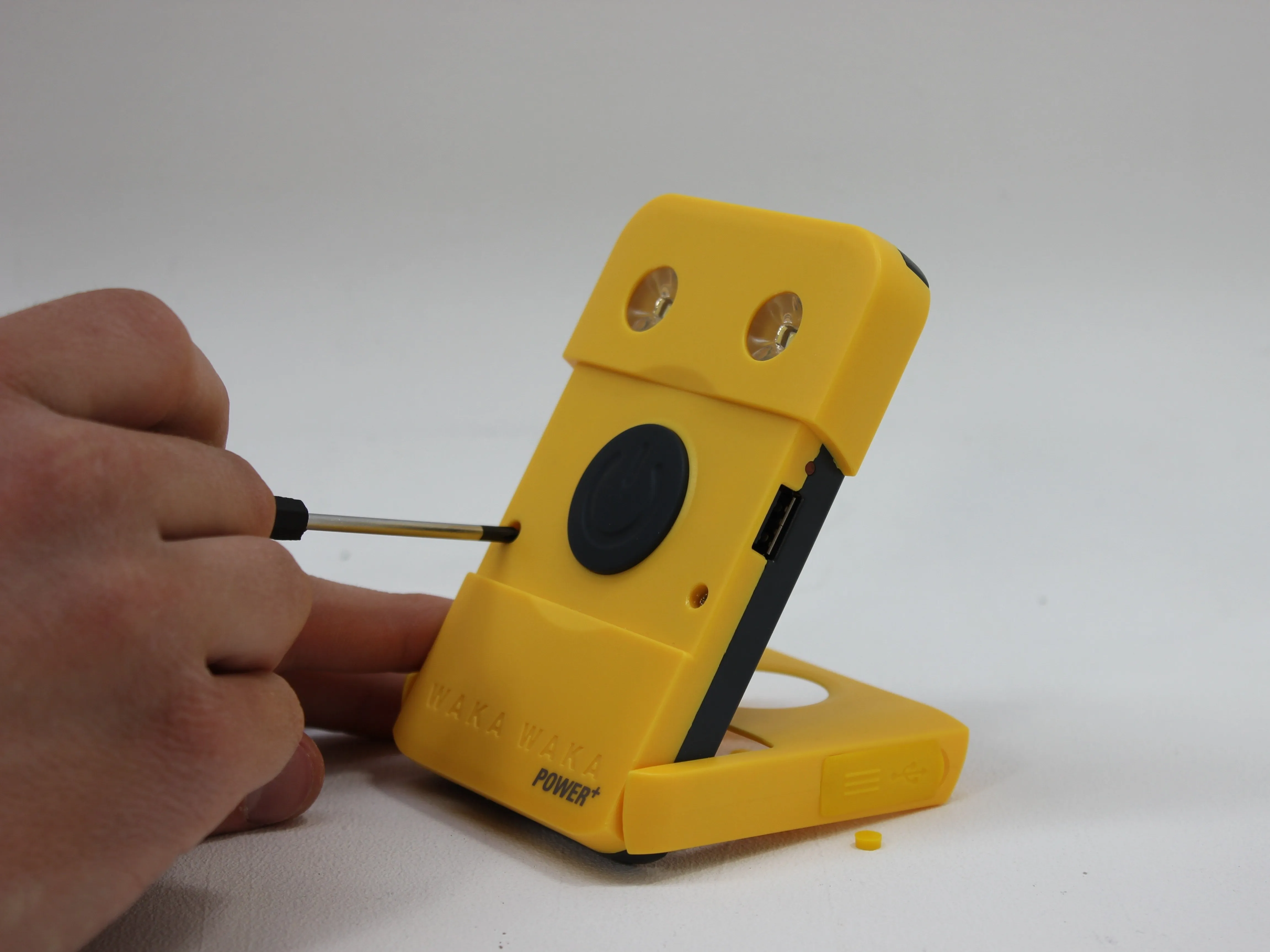

• Винты Phillips скрыты под силиконовыми крышками.

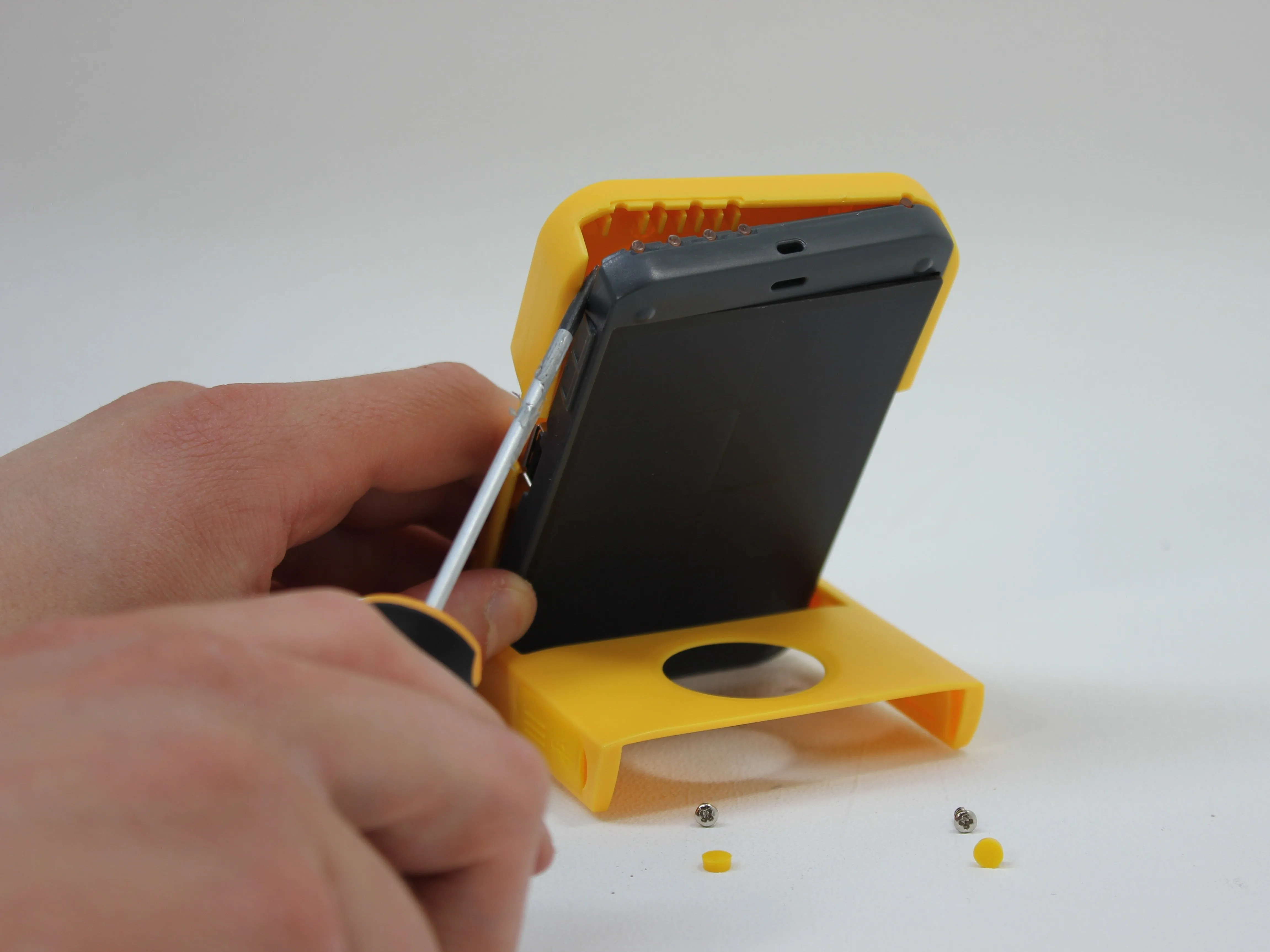

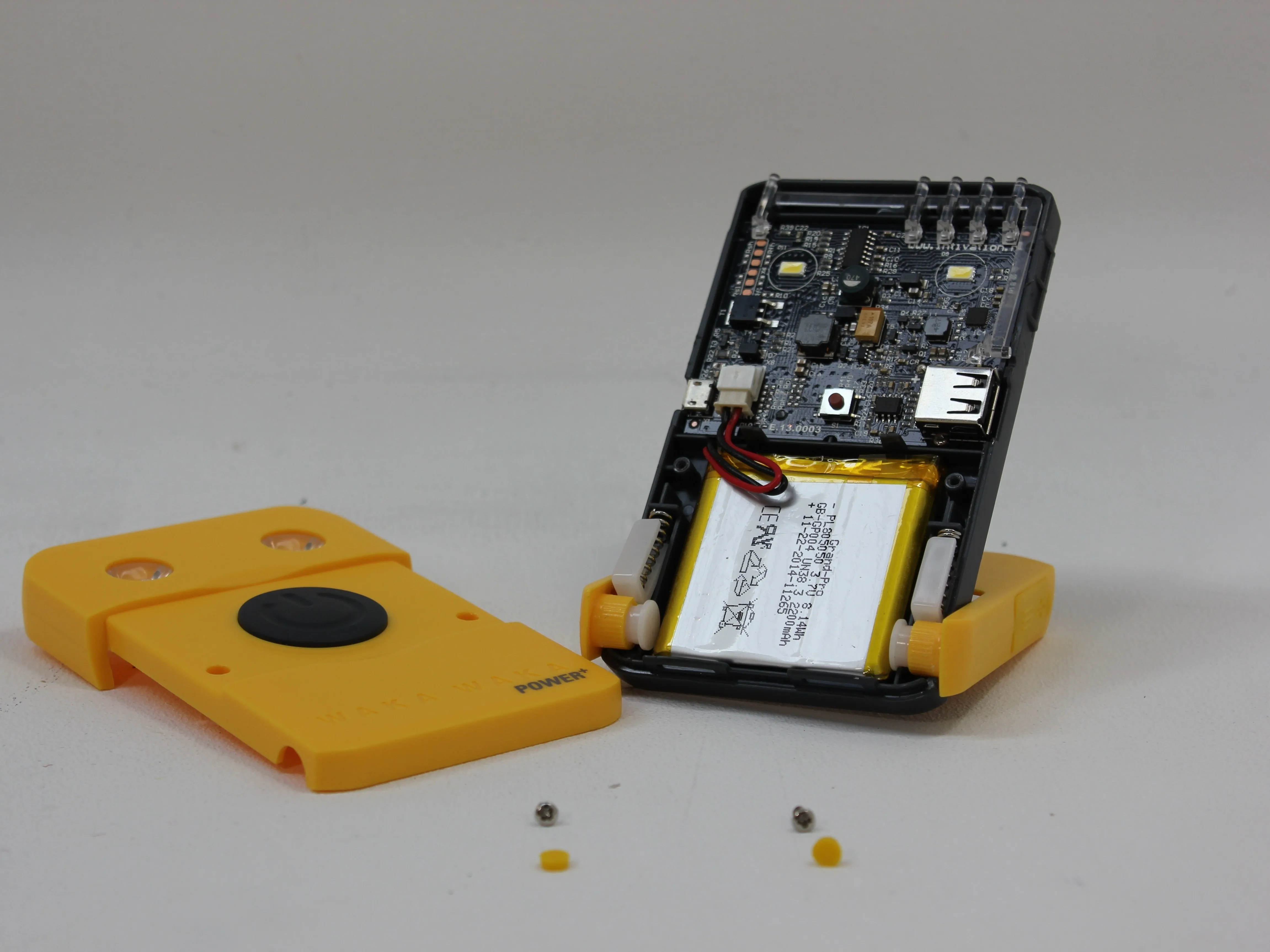

Шаг 3 Подденьте его и снимите переднюю крышку.

• Открыть крышку очень сложно. Требуется довольно большое усилие.

• Петли подпружинены. При ослаблении напряжения они отлетают.

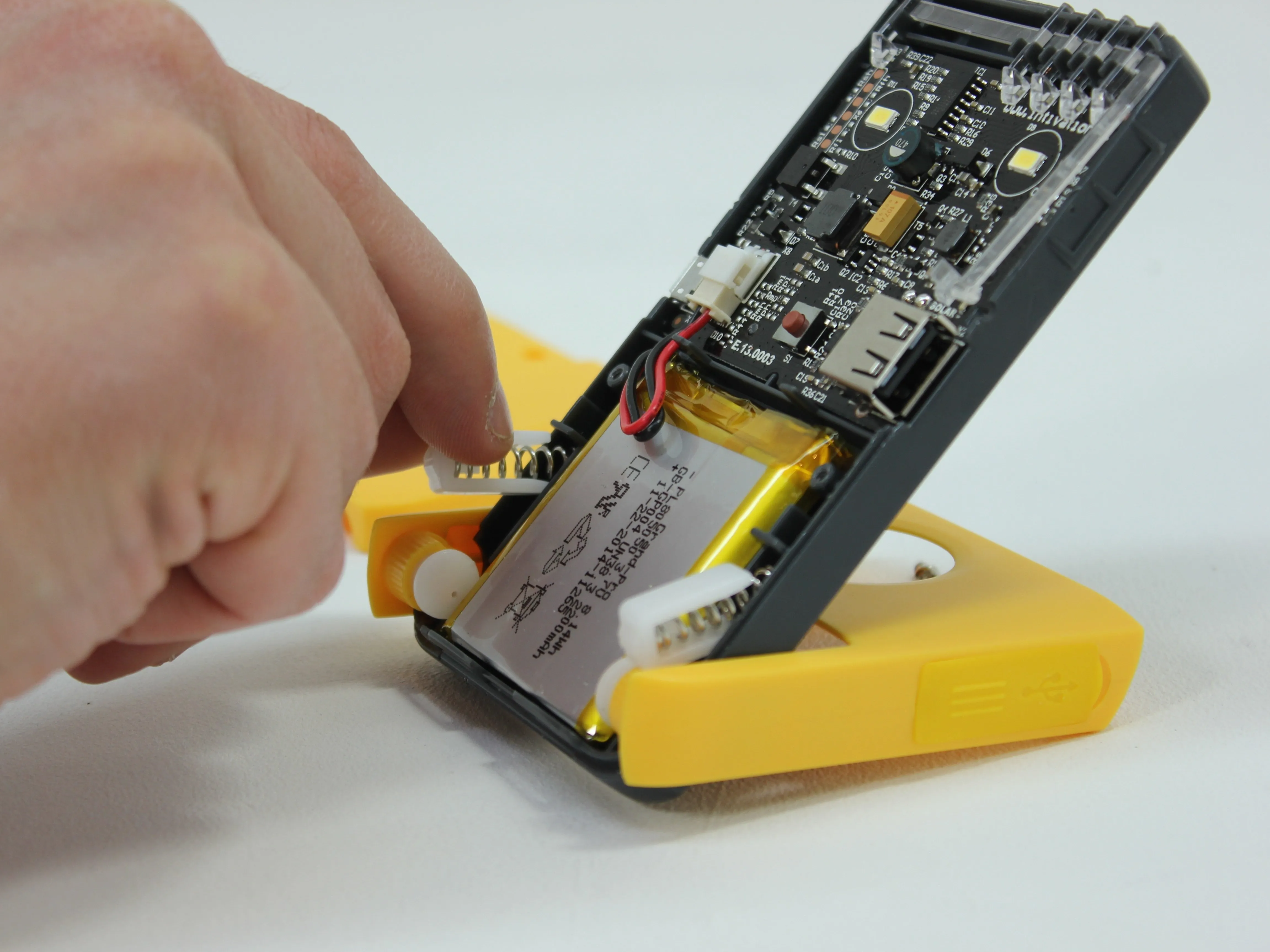

Шаг 4 Снимите откидную крышку

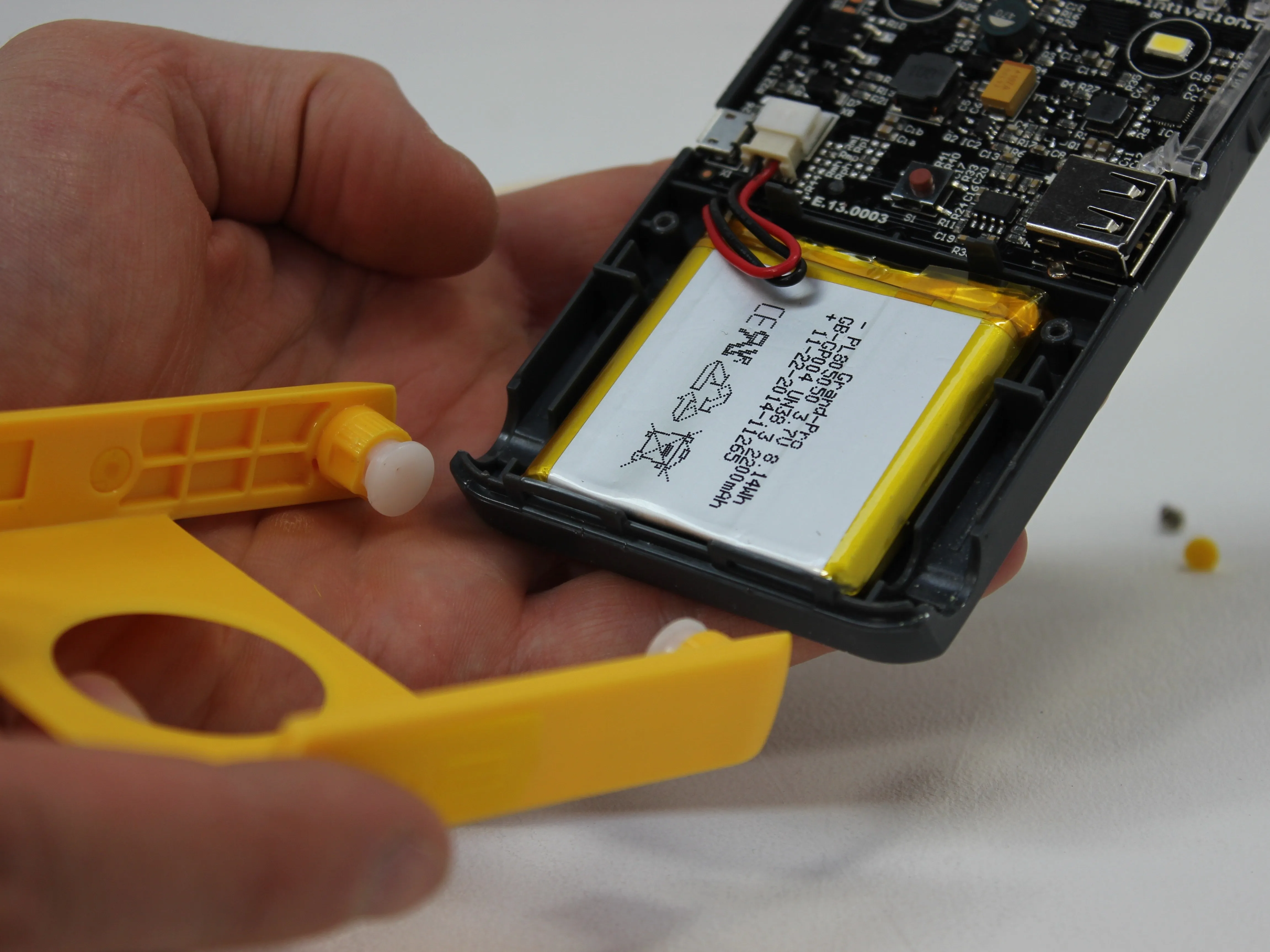

• Как уже говорилось в предыдущем шаге, пружины имеют свойство вылетать!

Шаг 5 Извлеките световой проводник

• Его можно просто вытащить после снятия крышек.

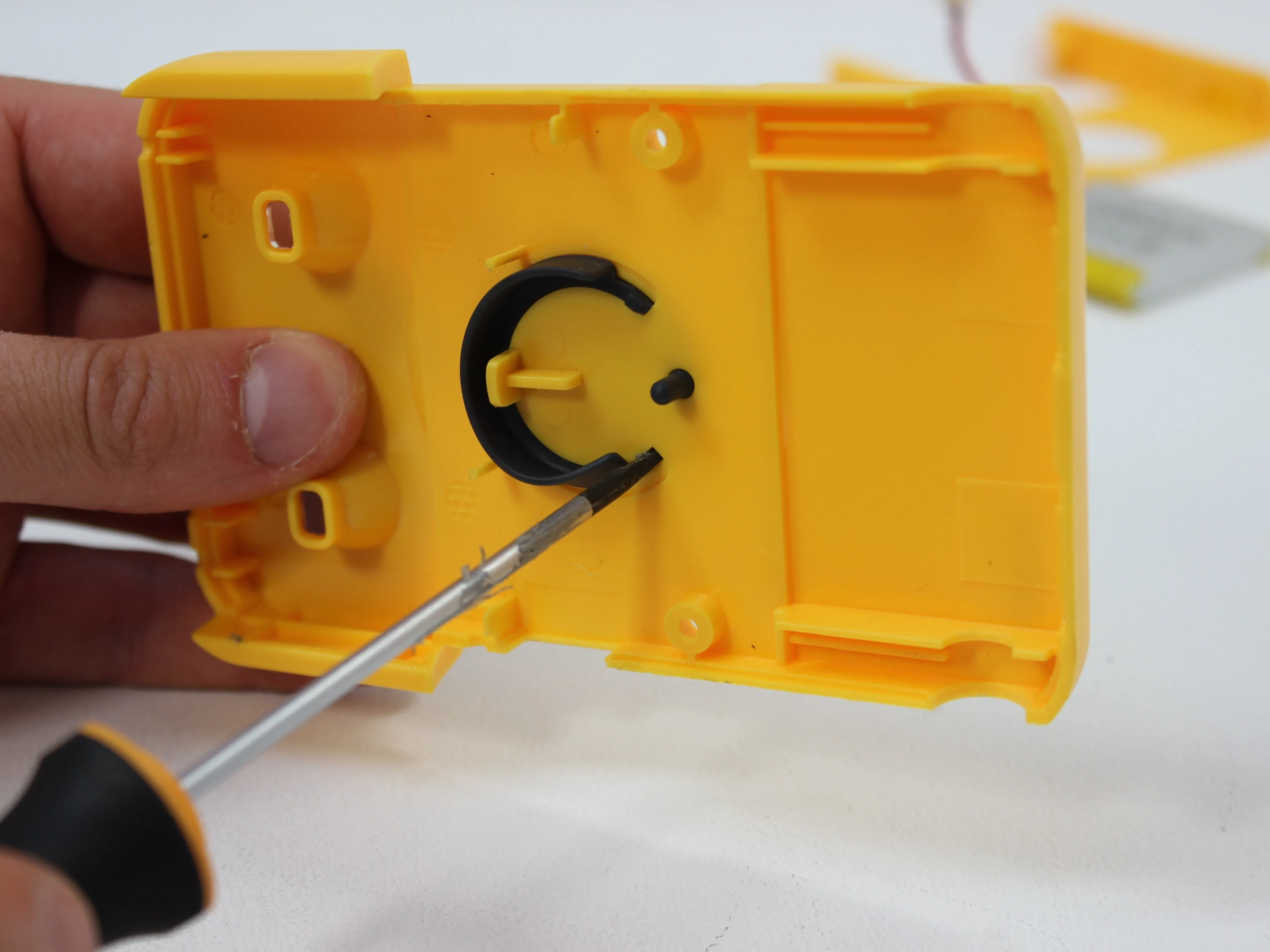

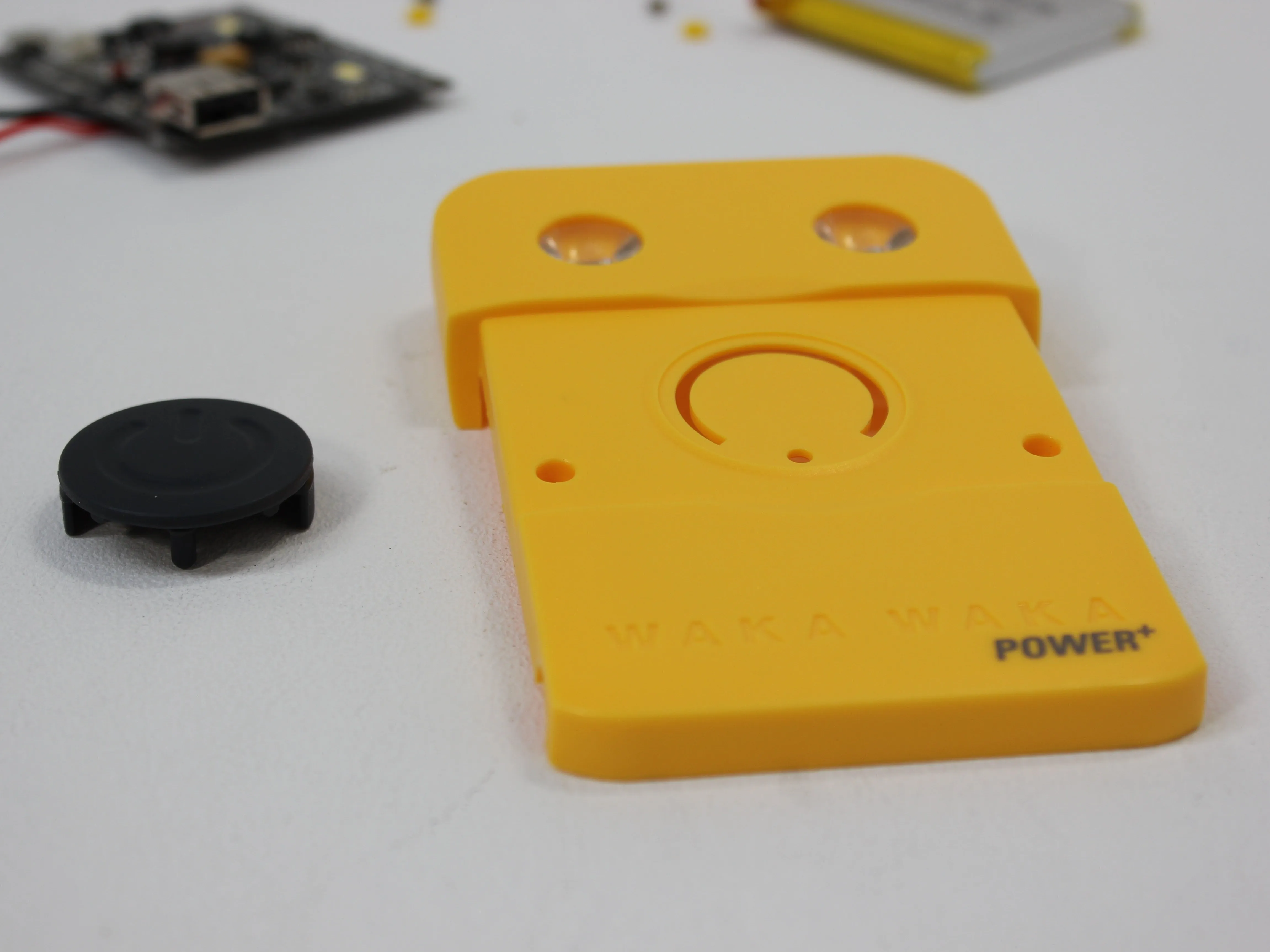

Шаг 6 Вытащите кнопку

• Отвертка может быть не идеальным инструментом для этой работы, лучше использовать менее острый предмет, чтобы не повредить силикон.

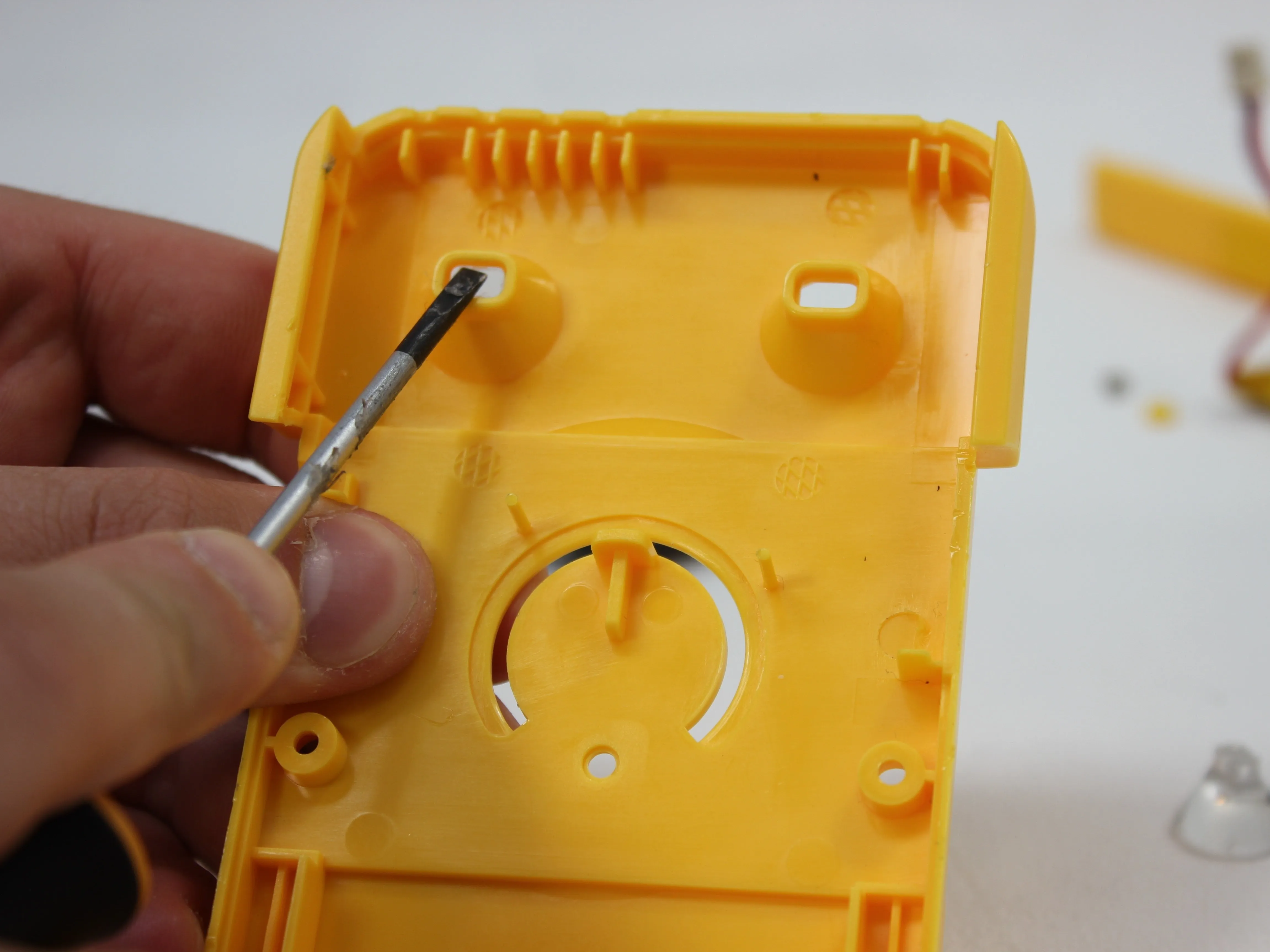

Шаг 7 Снимите линзы

• Используйте плоскую сторону отвертки, чтобы не повредить линзы.

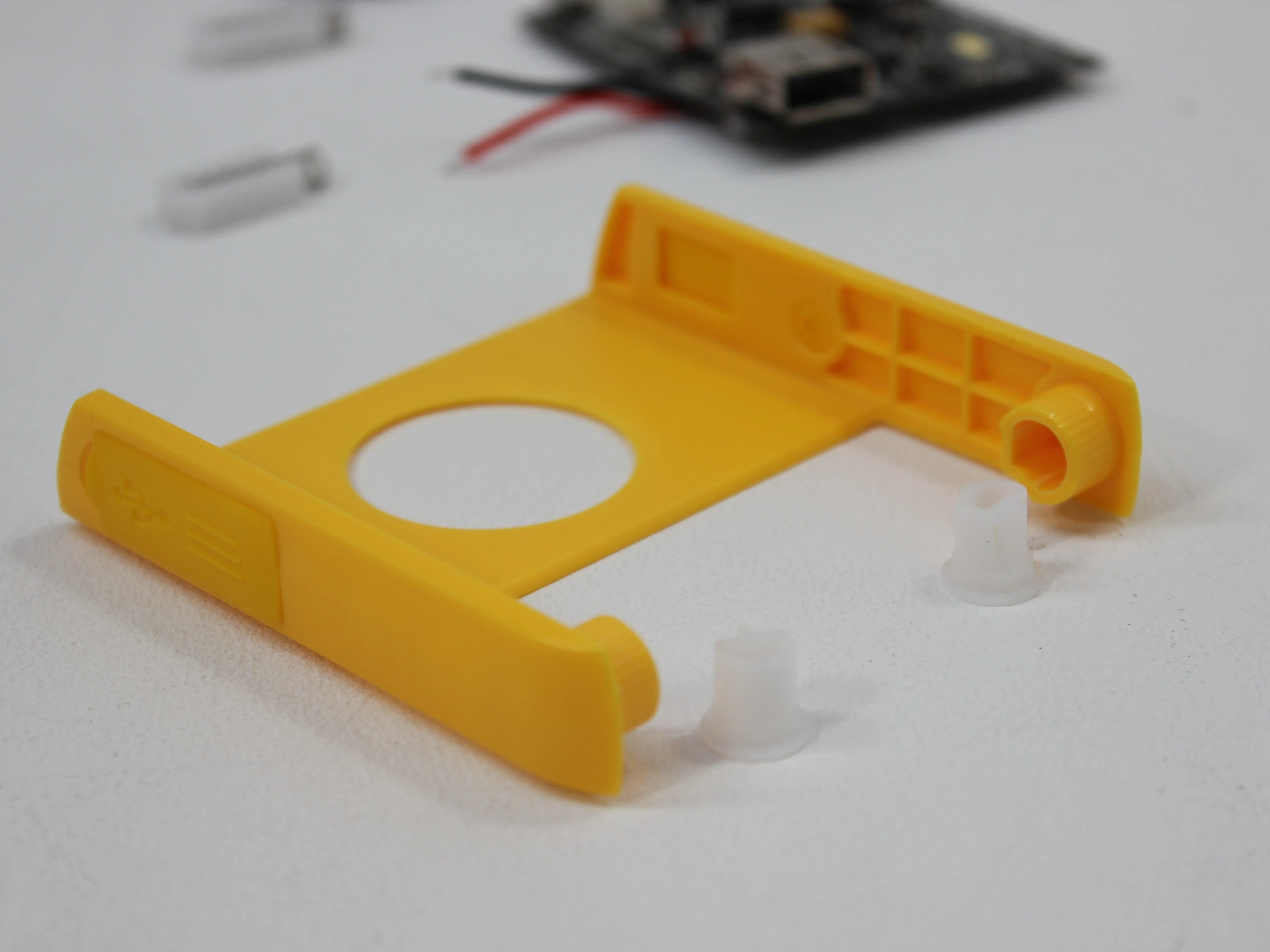

Шаг 8 Снимите шарниры

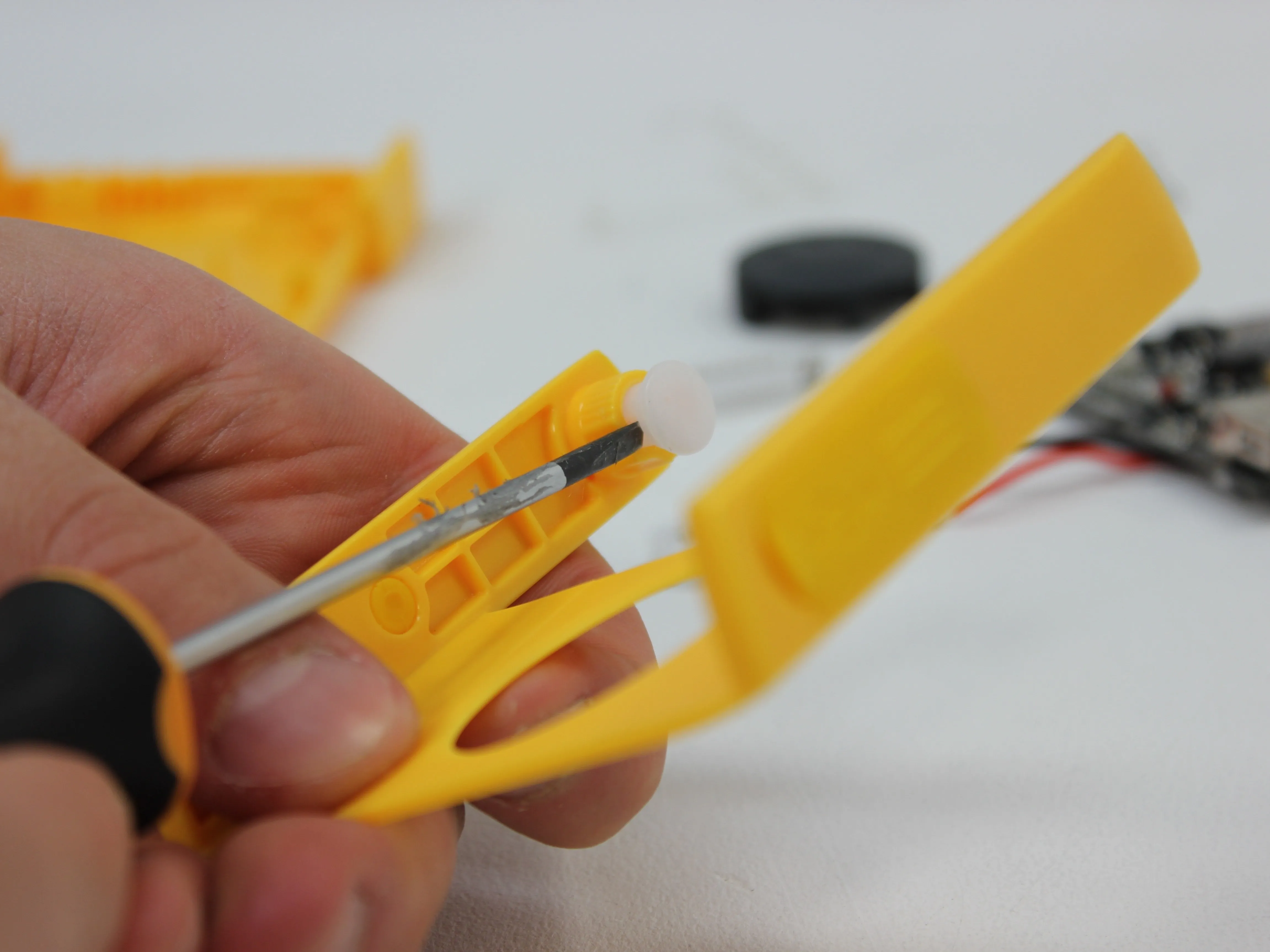

• При этом вы будете колоть себя отверткой.

• Белые части шарниров очень удачно разлетятся и потеряются.

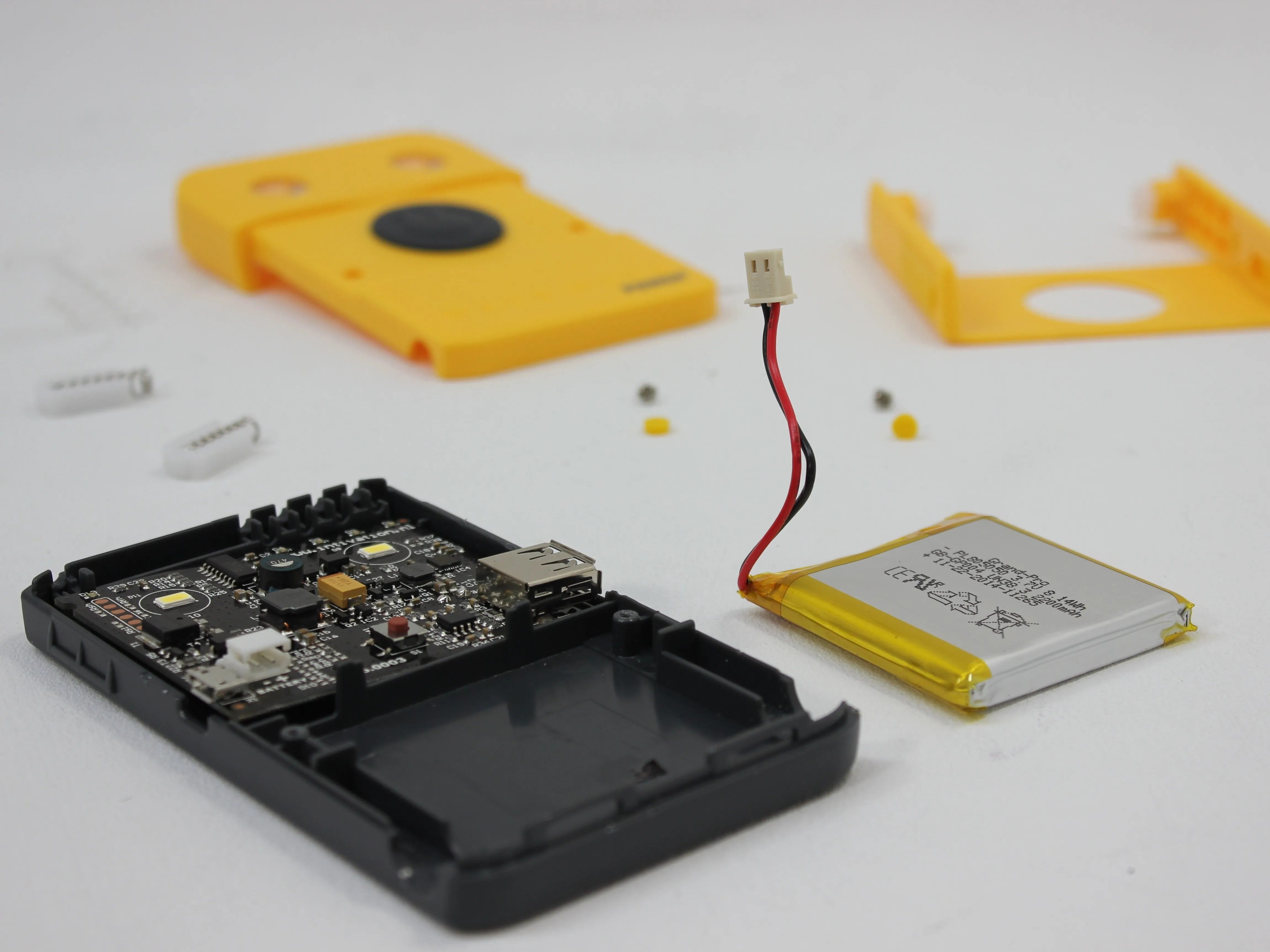

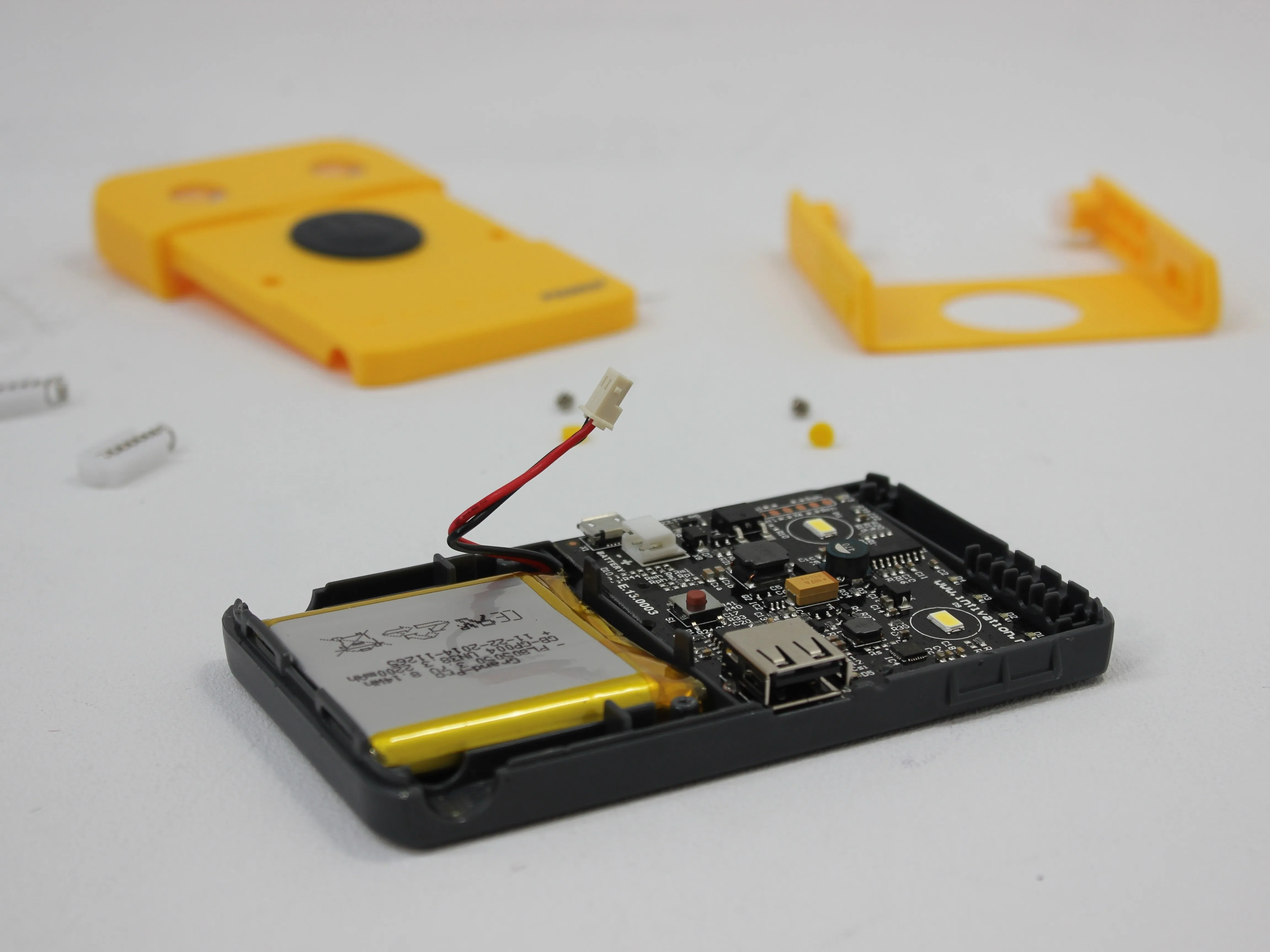

Шаг 9 Извлеките аккумулятор

• Вытащите разъем, будьте осторожны и тяните только за разъем, а не за провода, чтобы не повредить их в процессе.

• Батарея закреплена на месте с помощью двухстороннего скотча. Следите за тем, чтобы не погнуть и не повредить батарею при ее извлечении.

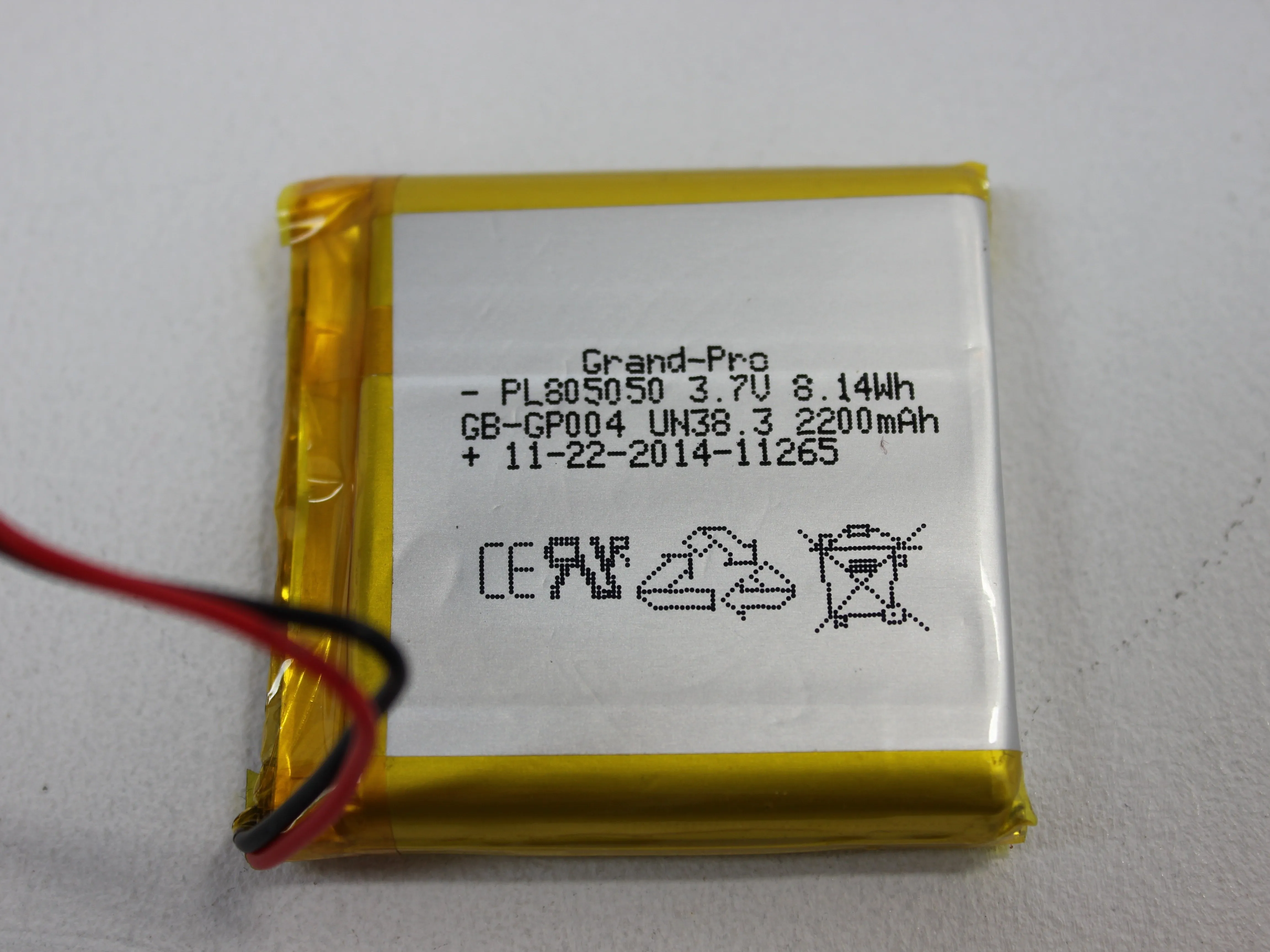

• Текст на батарее:

• Grand-Pro

• - PL805050 3.7V 8.14Wh

• GB-GP004 UN38.3 2200mAh

• + 11-22-2014-11265

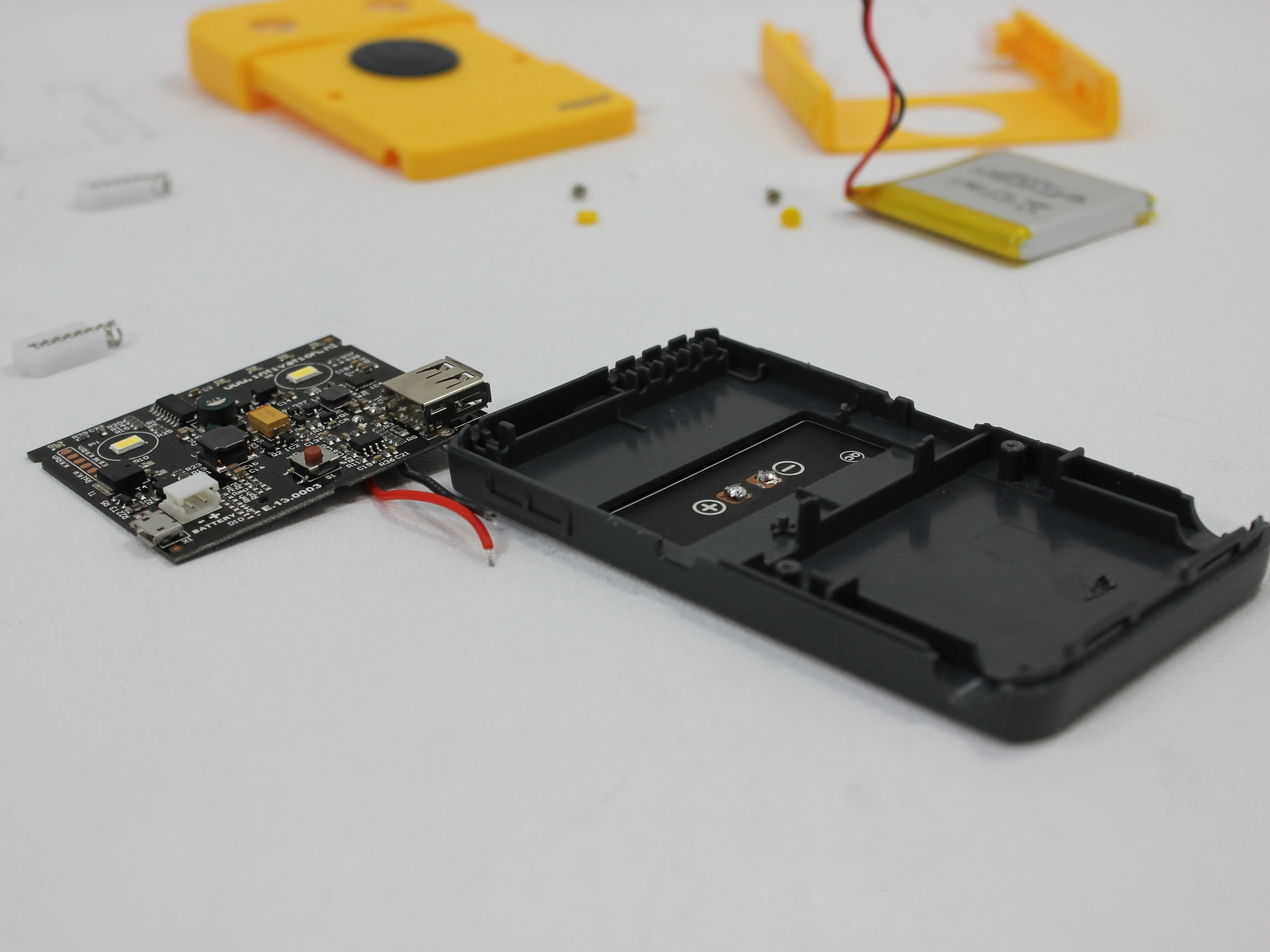

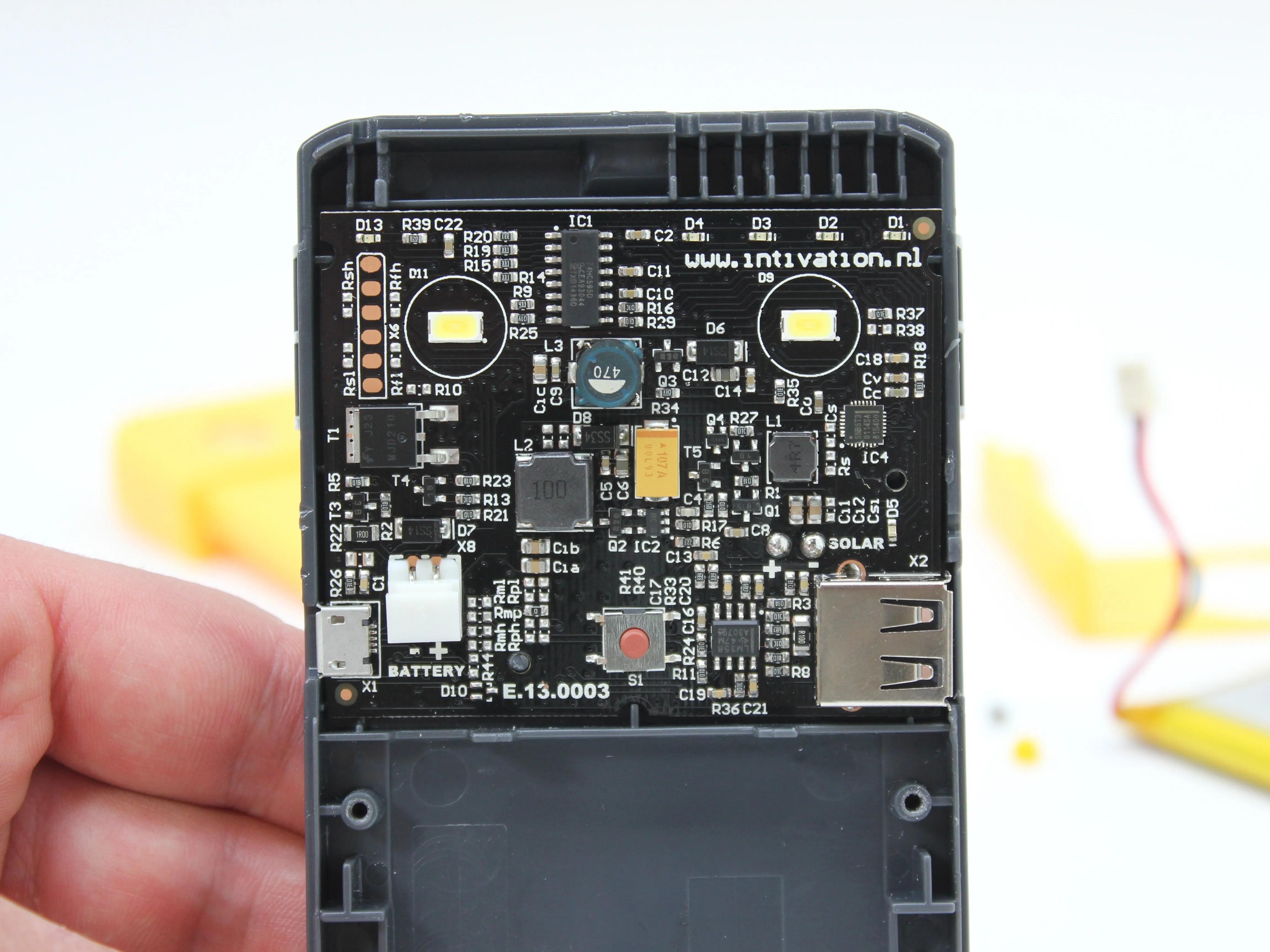

Шаг 10 Снимите печатную плату

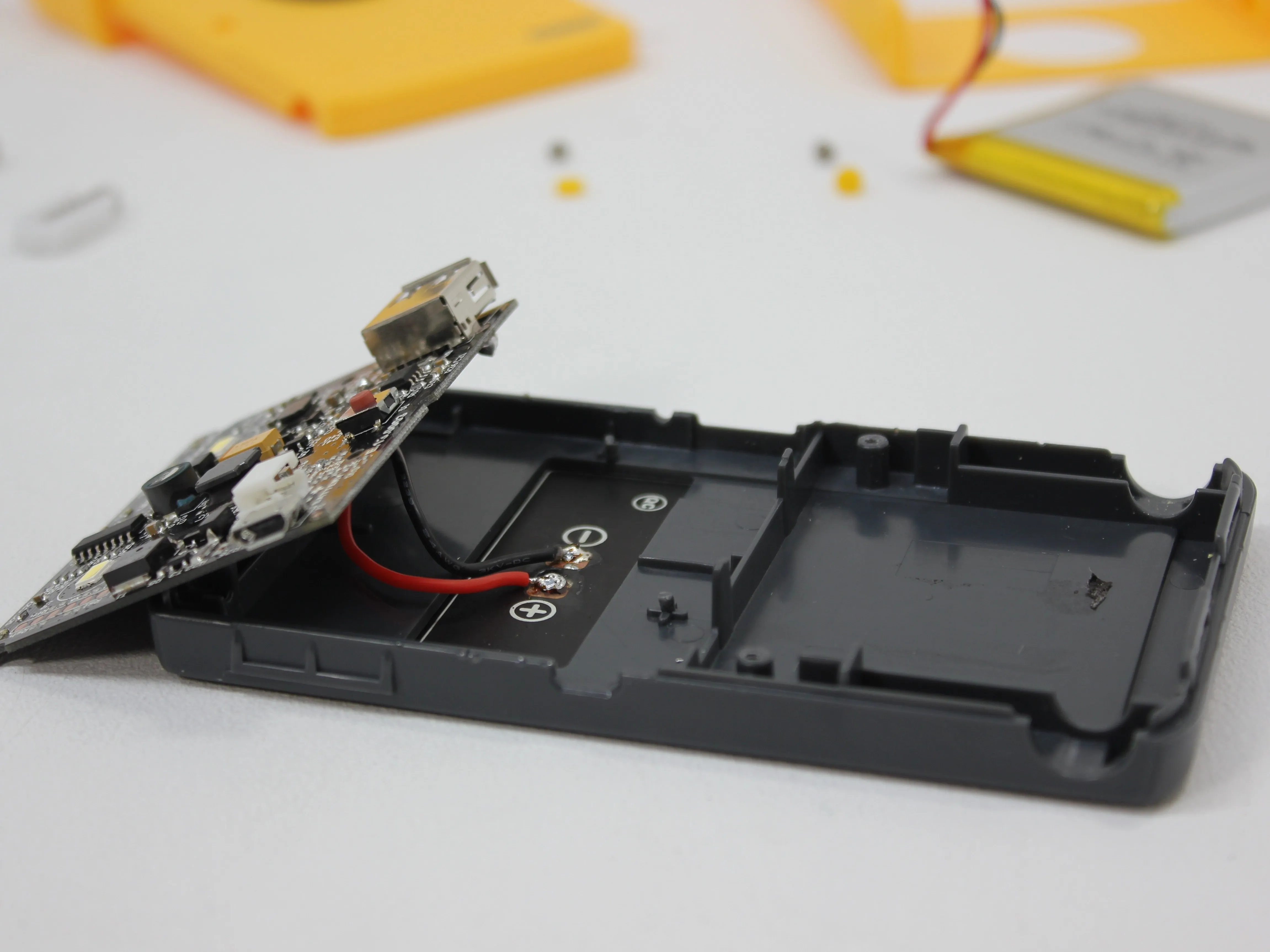

• Есть два пластиковых штифта, удерживающих печатную плату на месте. Вам придется их сломать.

• Отсоедините соединение между печатной платой и солнечной панелью с помощью паяльника. Не вытягивайте кабели, это может привести к серьезным повреждениям кабелей или печатной платы.

• Совет: по крайней мере, на один раз, вы можете подправить пластиковые штифты, удерживающие печатную плату, прижав к пластику полугорячий паяльник.

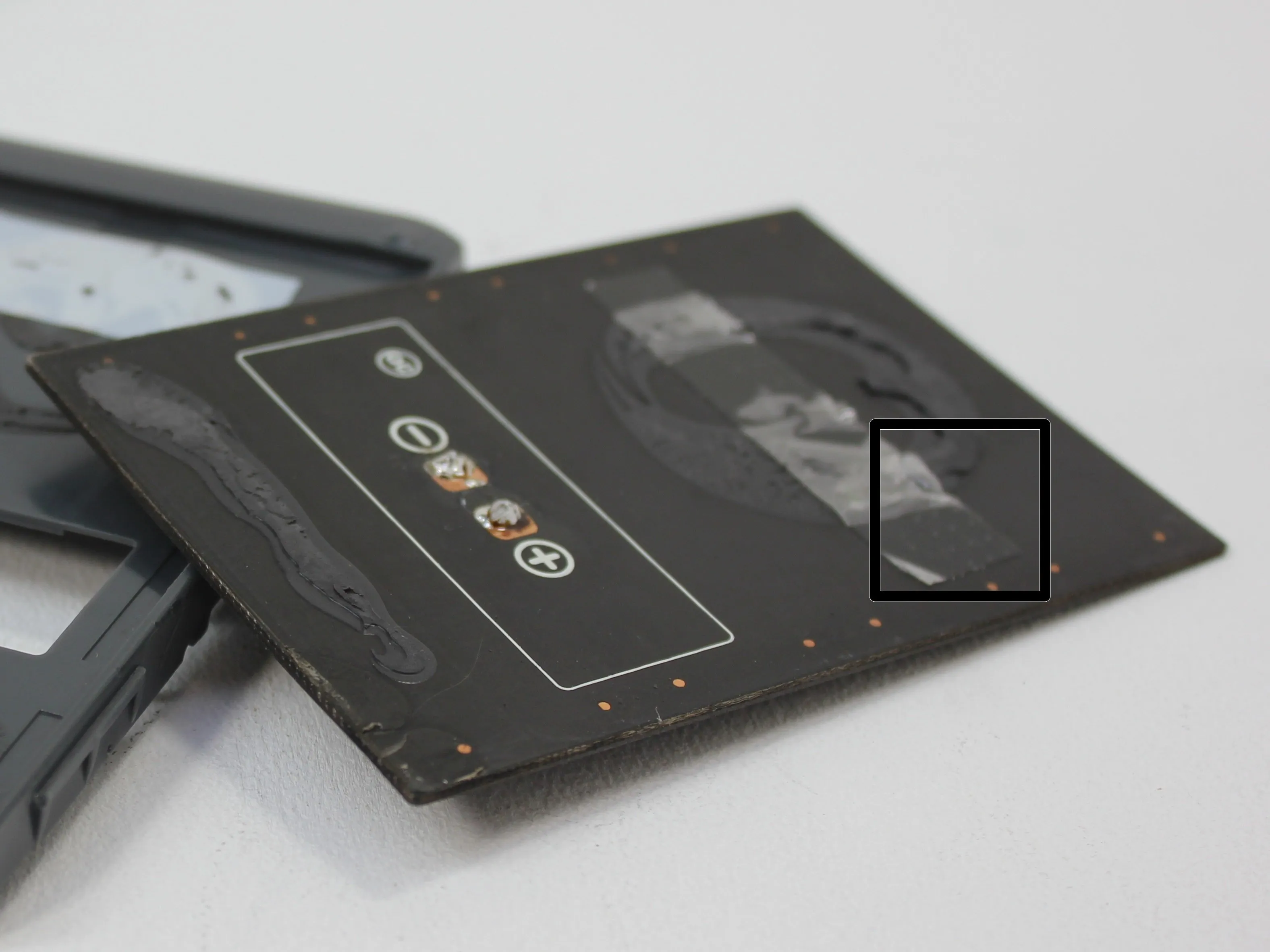

Шаг 11 PCBA

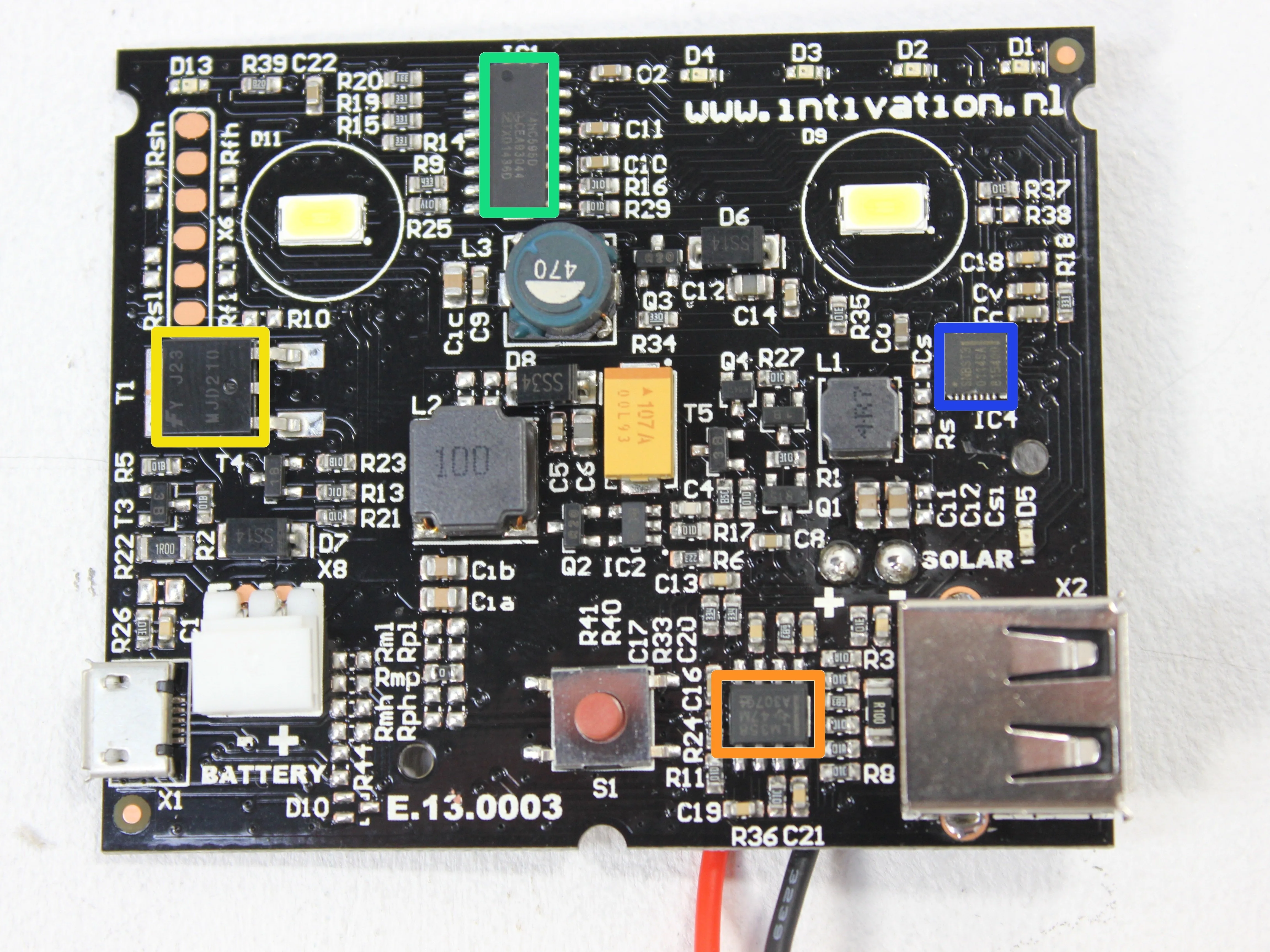

• Самый важный кремний:

• Texas instruments LM358 Двойной опамп

• Fairchild Semiconductors MJD210 PNP-транзистор

• NXP 74HC595 8-разрядный сдвиговый регистр

• Intivation SNBST3 Зарядное устройство для солнечных батарей MPPT со встроенным MCU (сердце Waka Waka)

• Dsunsolar Высокоэффективная солнечная панель из ПЭТ-пленки. Изготовлена на заказ для Intivation.

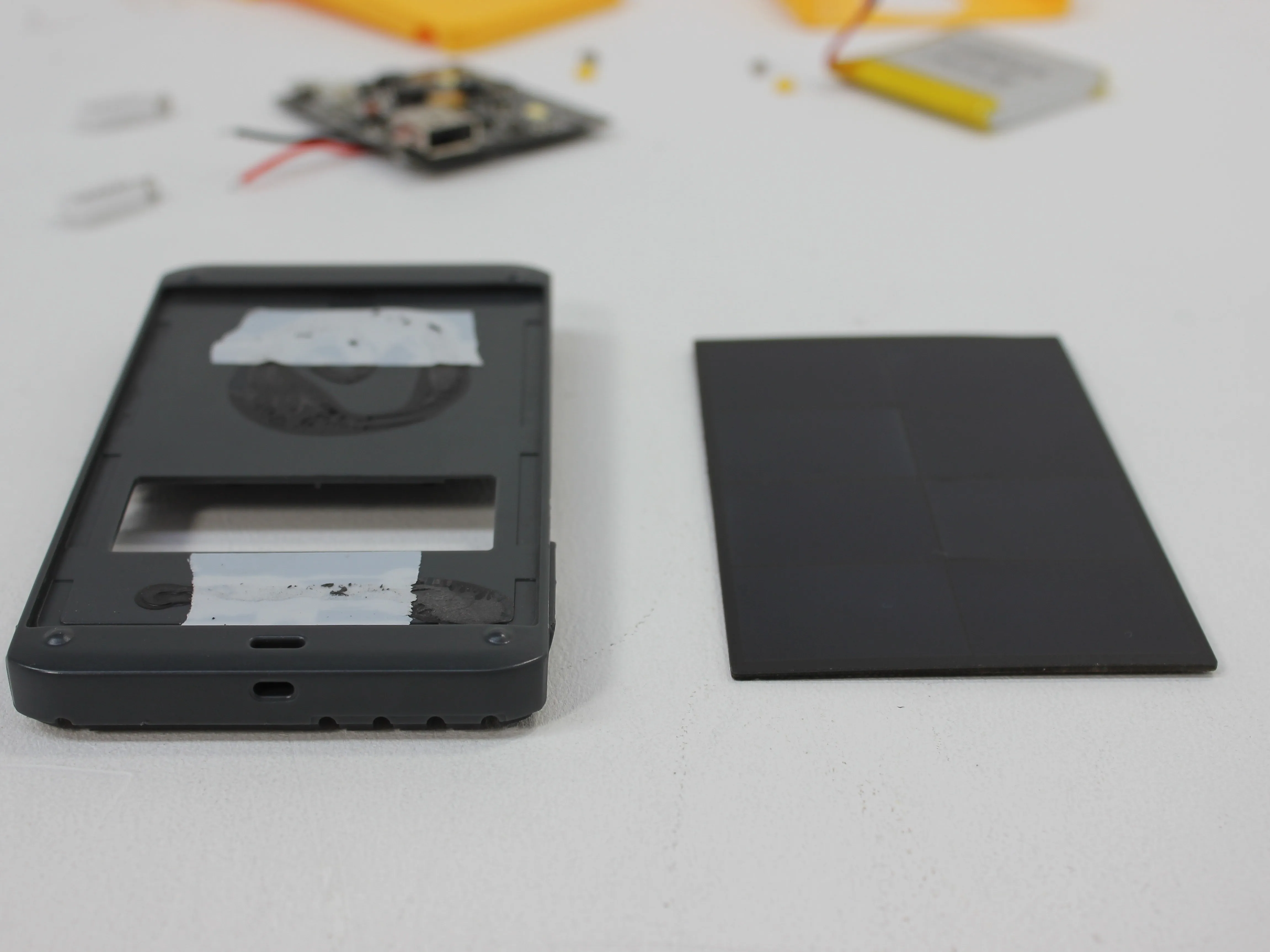

Шаг 12 Вытащите солнечную панель

• Чтобы не погнуть солнечную панель, используйте плоский предмет, например банковскую карту.

• Этот Waka Waka был вскрыт до этого. Так как солнечная панель была изначально приклеена, она была прикреплена с помощью двухстороннего скотча. При сборке Waka Waka вы можете выбрать клей или двусторонний скотч. Оба варианта отлично работают.
