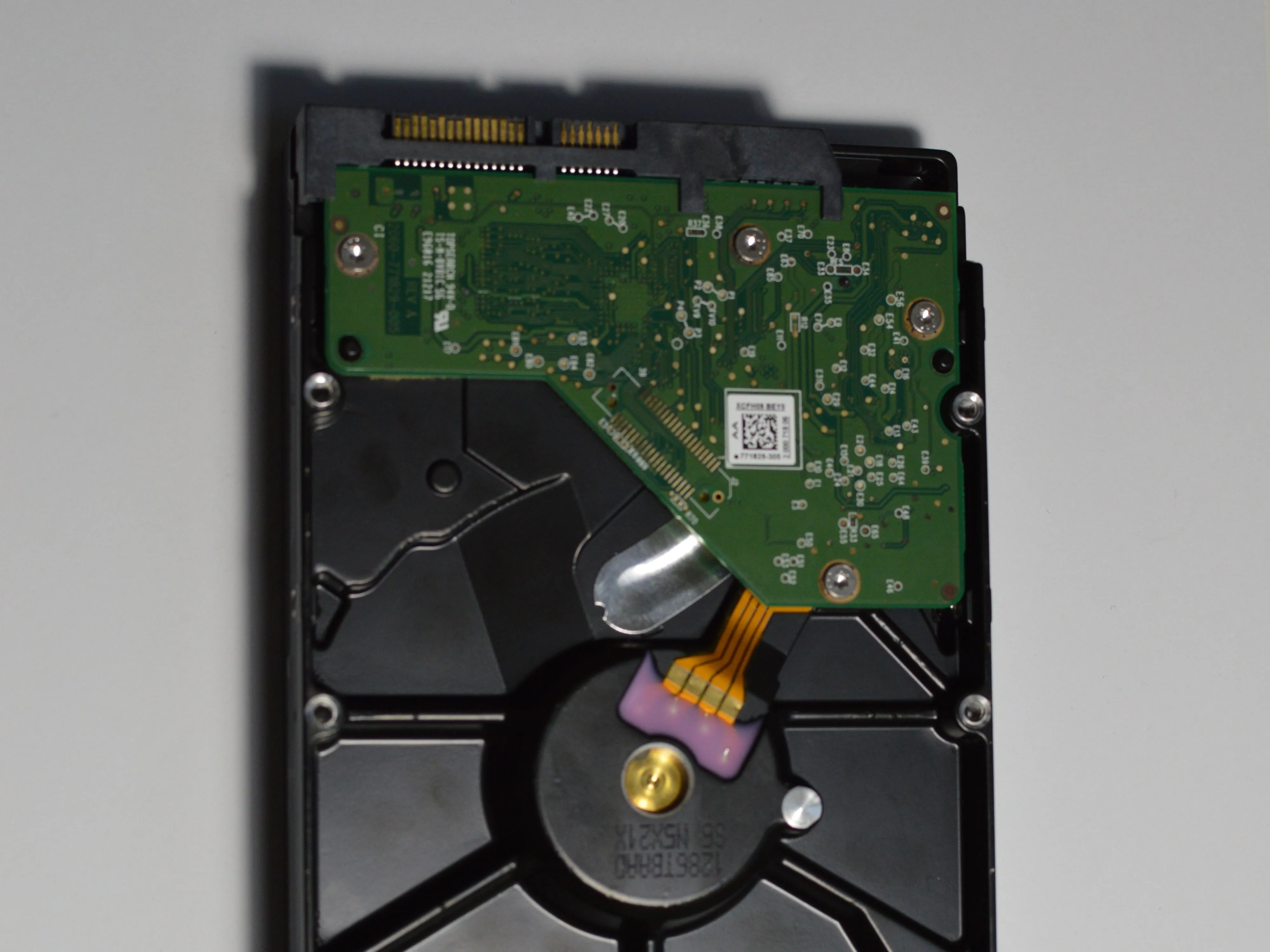

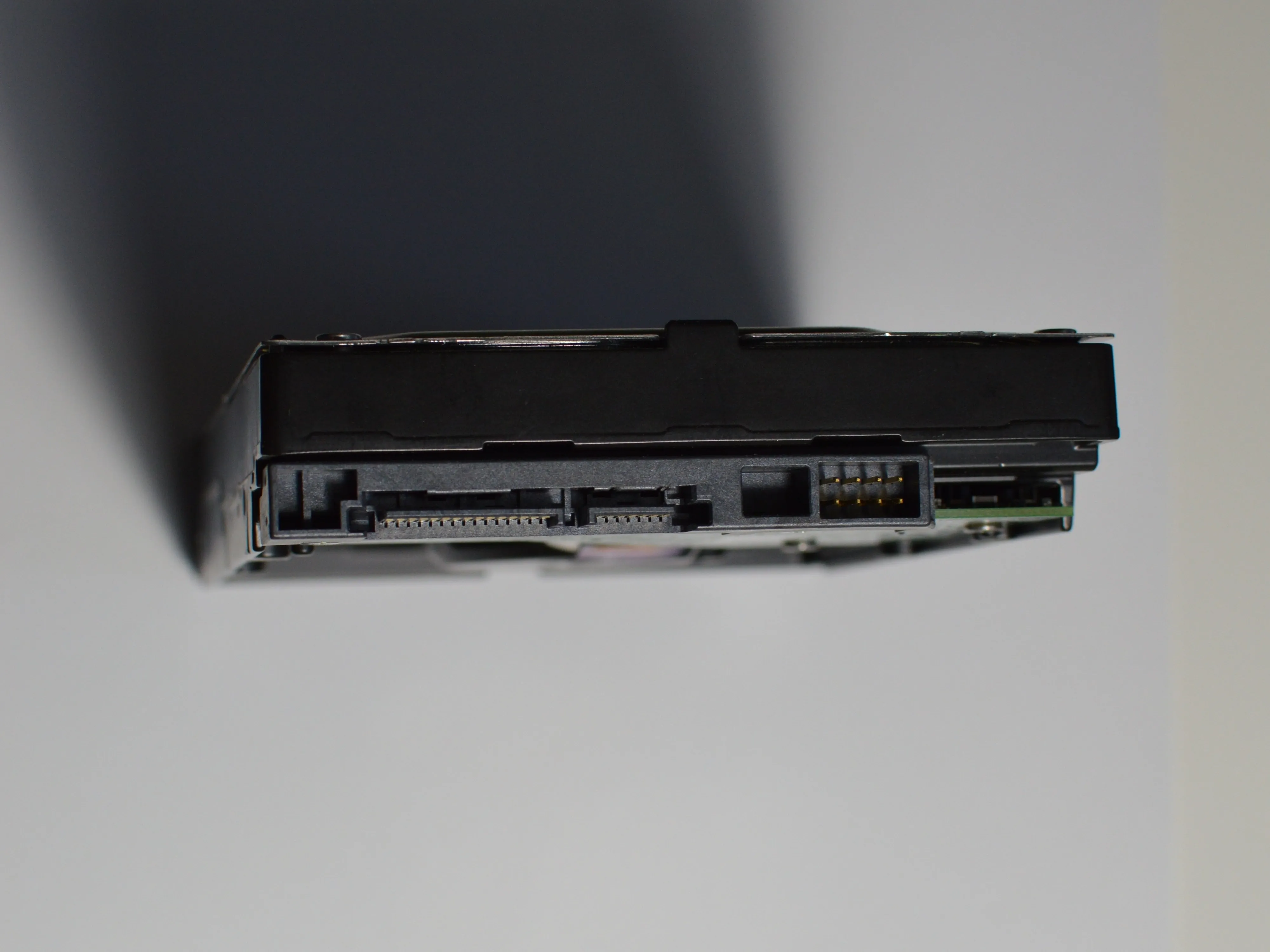

Разборка жесткого диска WD Blue, внешний вид жесткого диска: шаг 1, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, внешний вид жесткого диска: шаг 1, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, внешний вид жесткого диска: шаг 1, изображение 3 из 3 | Источник - ifixit.com
Предварительная разборка
Шаг 2 Извлечение печатной платы
Разборка жесткого диска WD Blue, извлечение печатной платы: шаг 2, изображение 1 из 2 | Источник - ifixit.comРазборка жесткого диска WD Blue, извлечение печатной платы: шаг 2, изображение 2 из 2 | Источник - ifixit.com

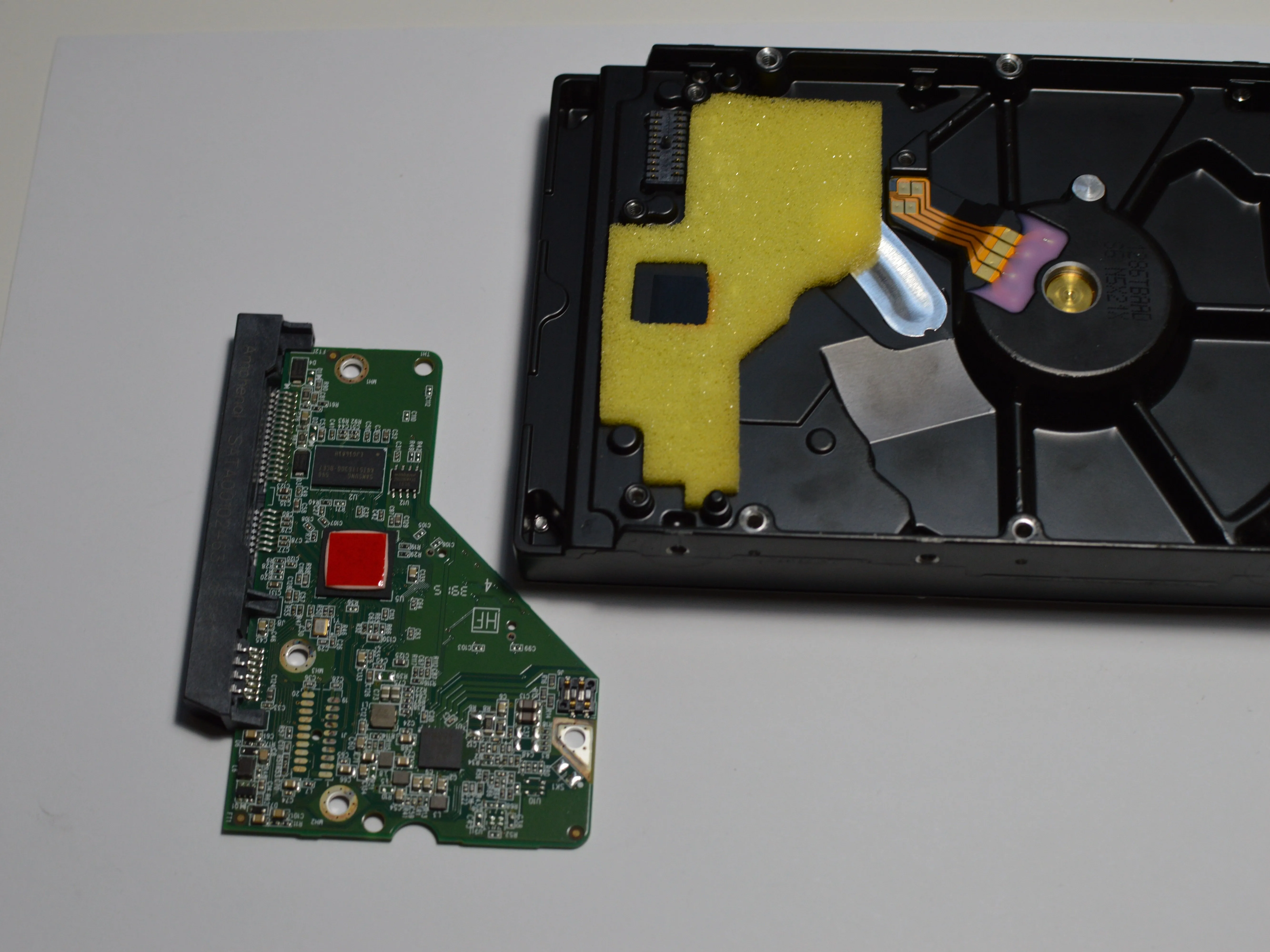

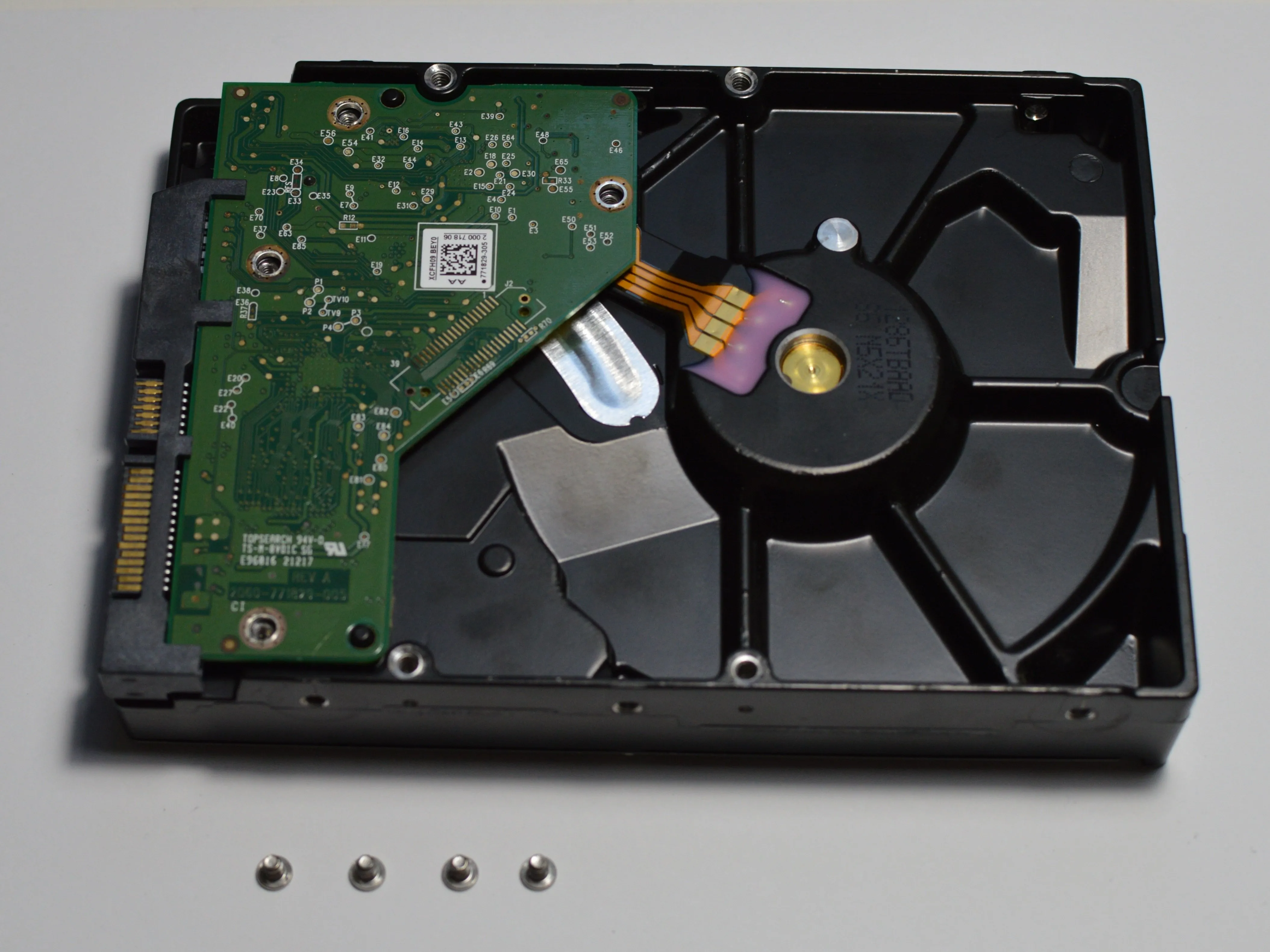

Открутите четыре винта, и печатная плата вынимается
Шаг 3 Интерфейсы печатной платы
Разборка жесткого диска WD Blue, Интерфейсы печатной платы: шаг 3, изображение 1 из 1 | Источник - ifixit.com

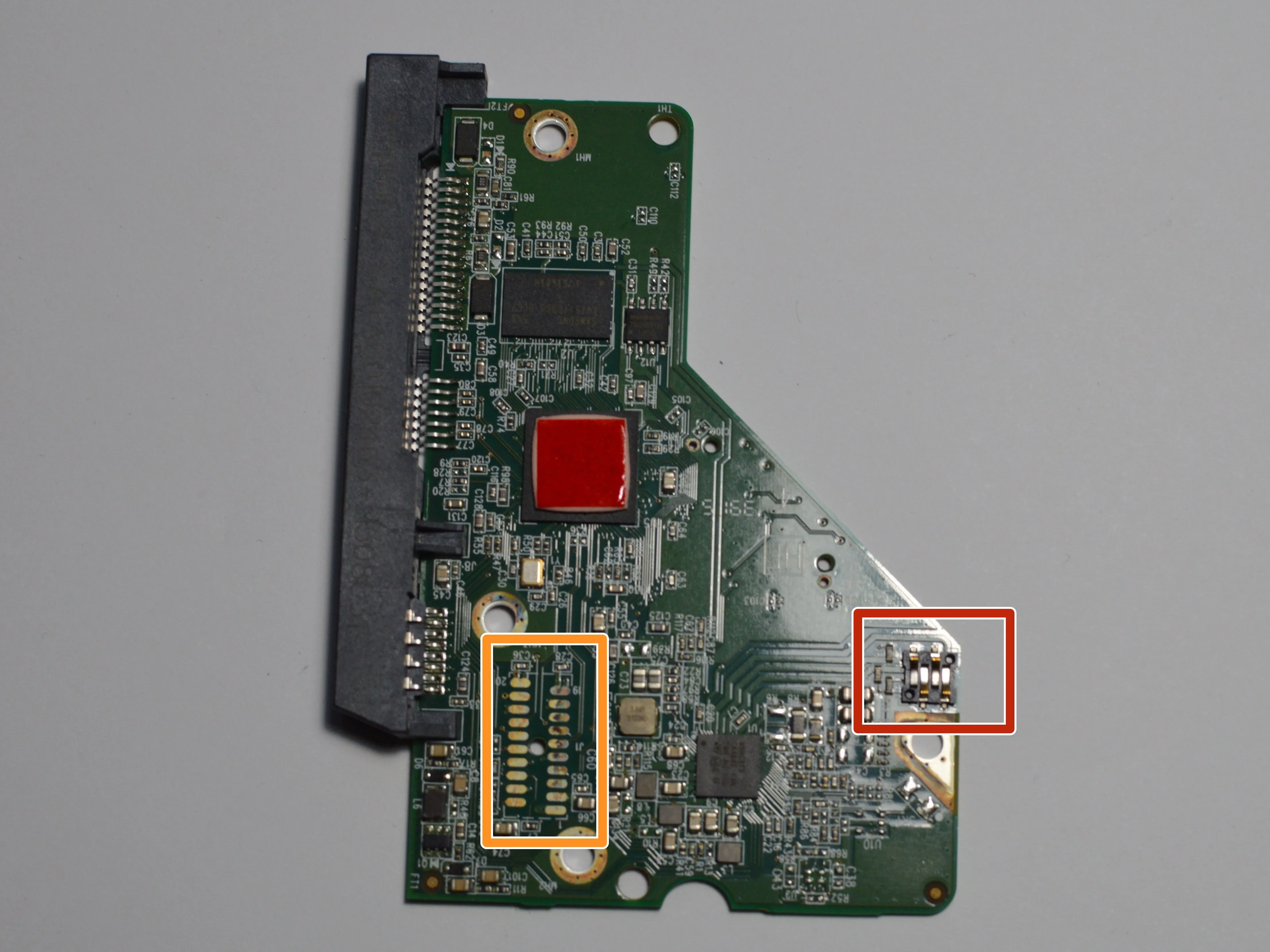

Контакты двигателя
Контакты головки
Шаг 4 Снятие верхней крышки
Разборка жесткого диска WD Blue, снятие верхней крышки: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, снятие верхней крышки: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, снятие верхней крышки: шаг 4, изображение 3 из 3 | Источник - ifixit.com

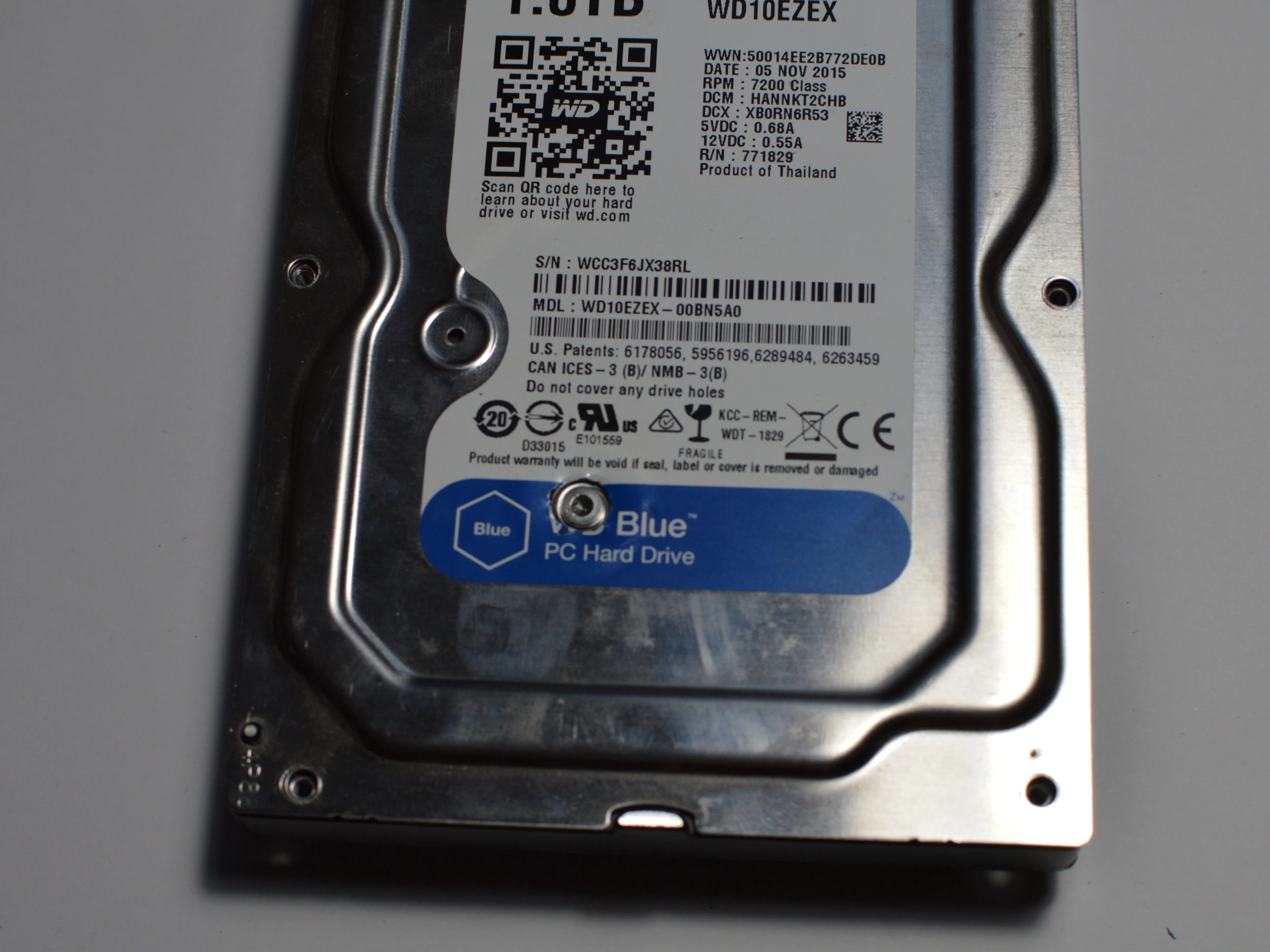

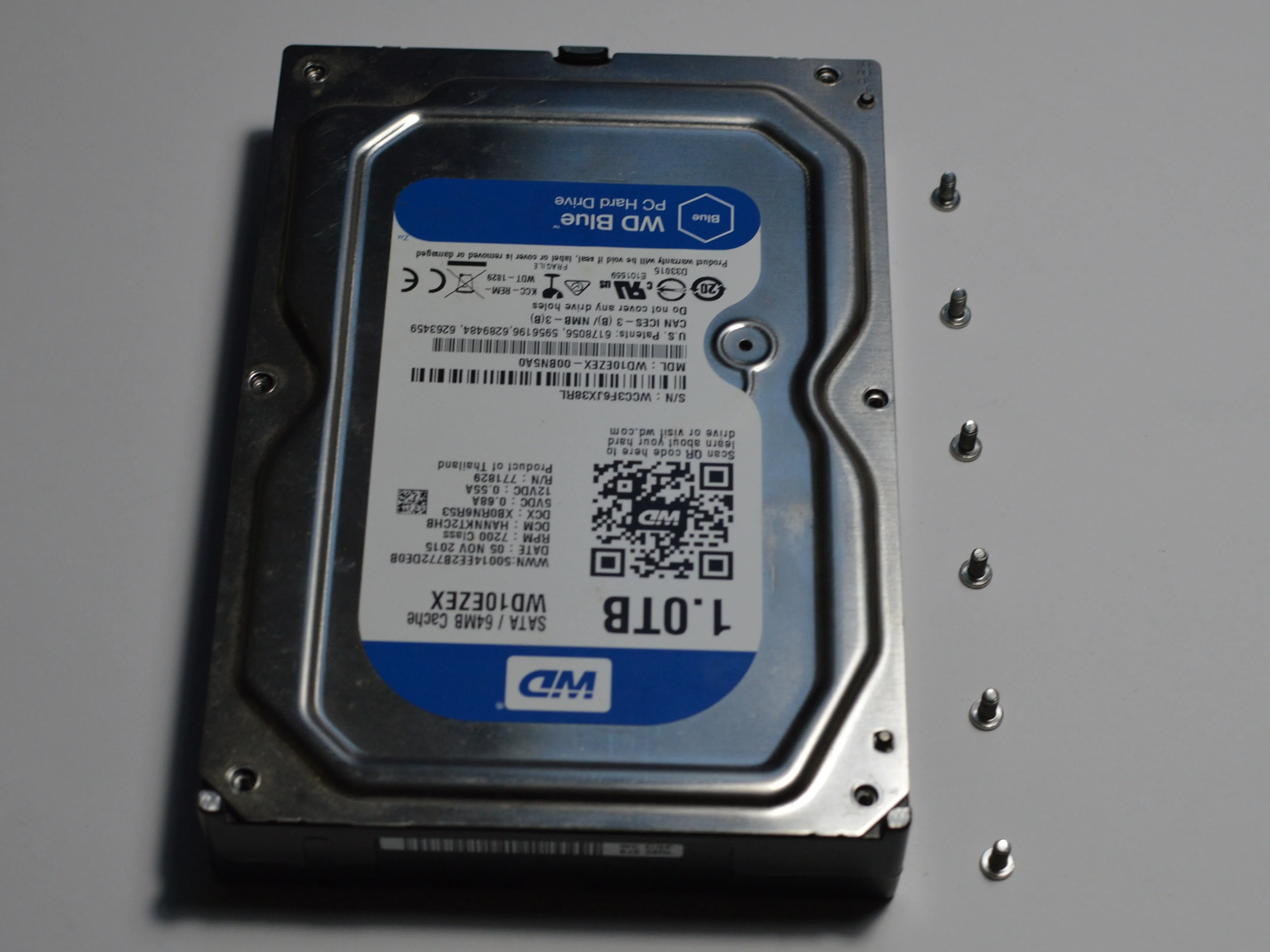

Выкрутите 6 винтов по периметру
Выверните винт из-под наклейки

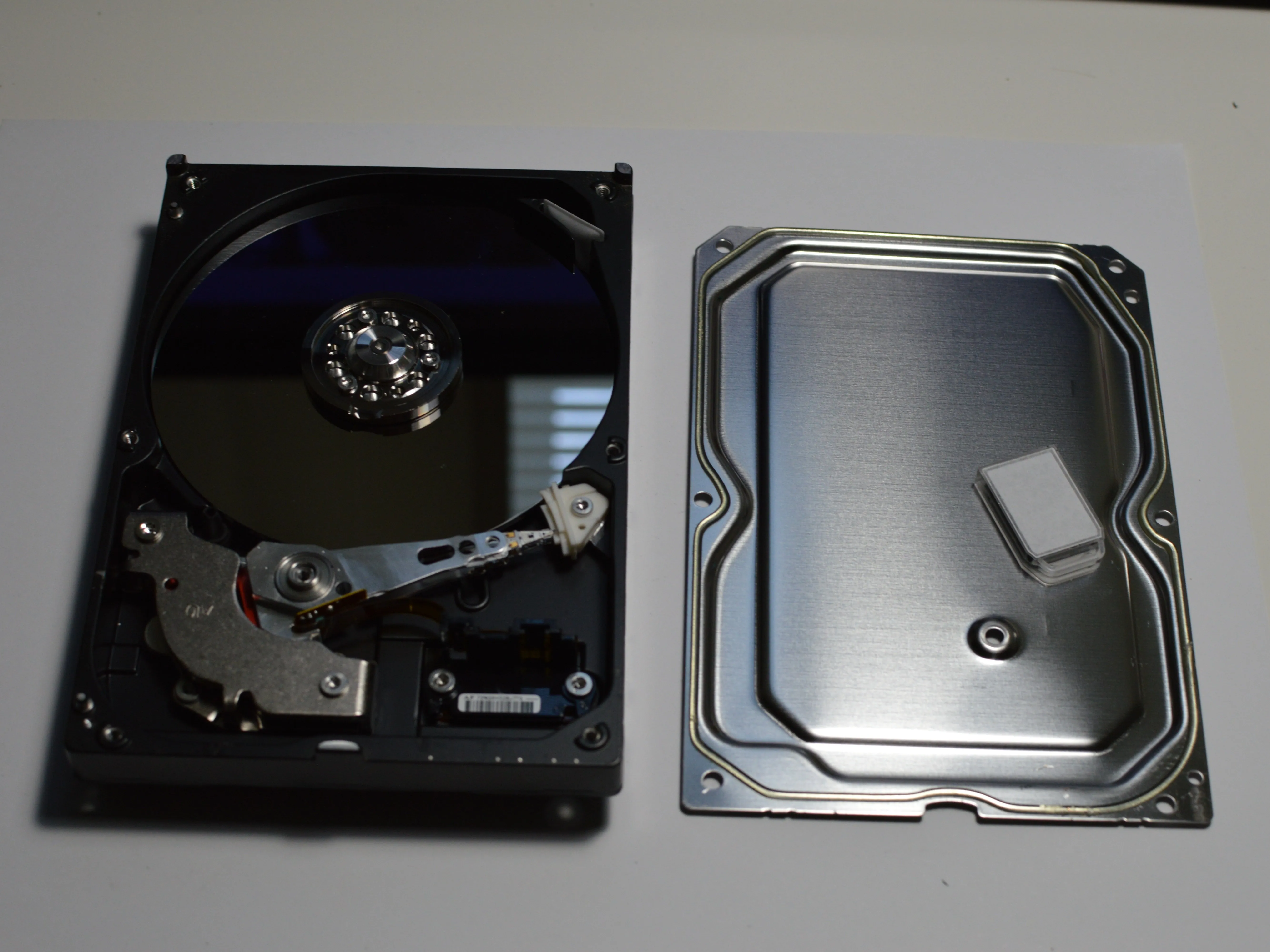

Снимите крышку
Шаг 5 Внутренние детали
Разборка жесткого диска WD Blue, внутренние детали: шаг 5, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, подробности изнутри: шаг 5, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, внутренние детали: шаг 5, изображение 3 из 3 | Источник - ifixit.com

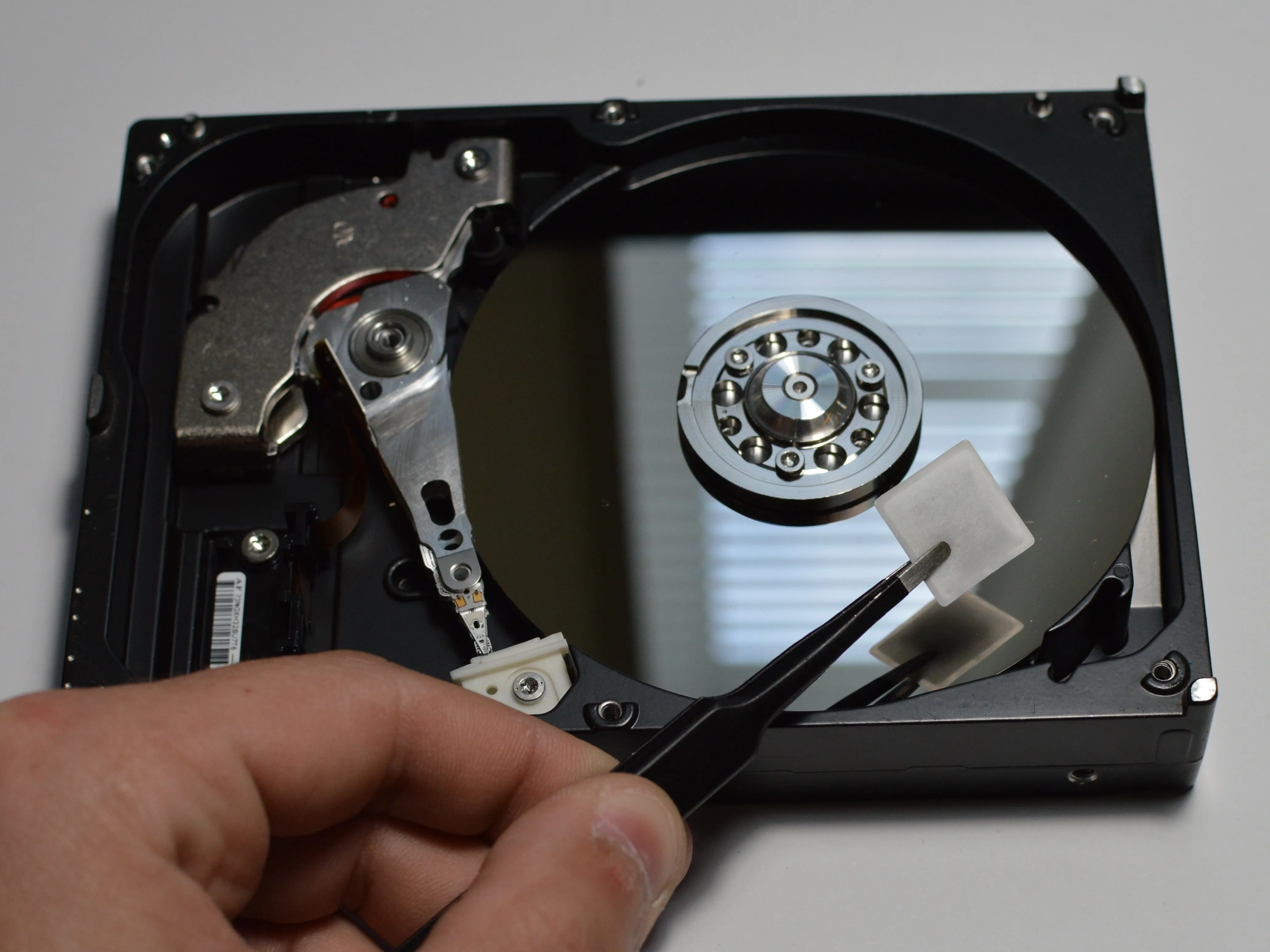

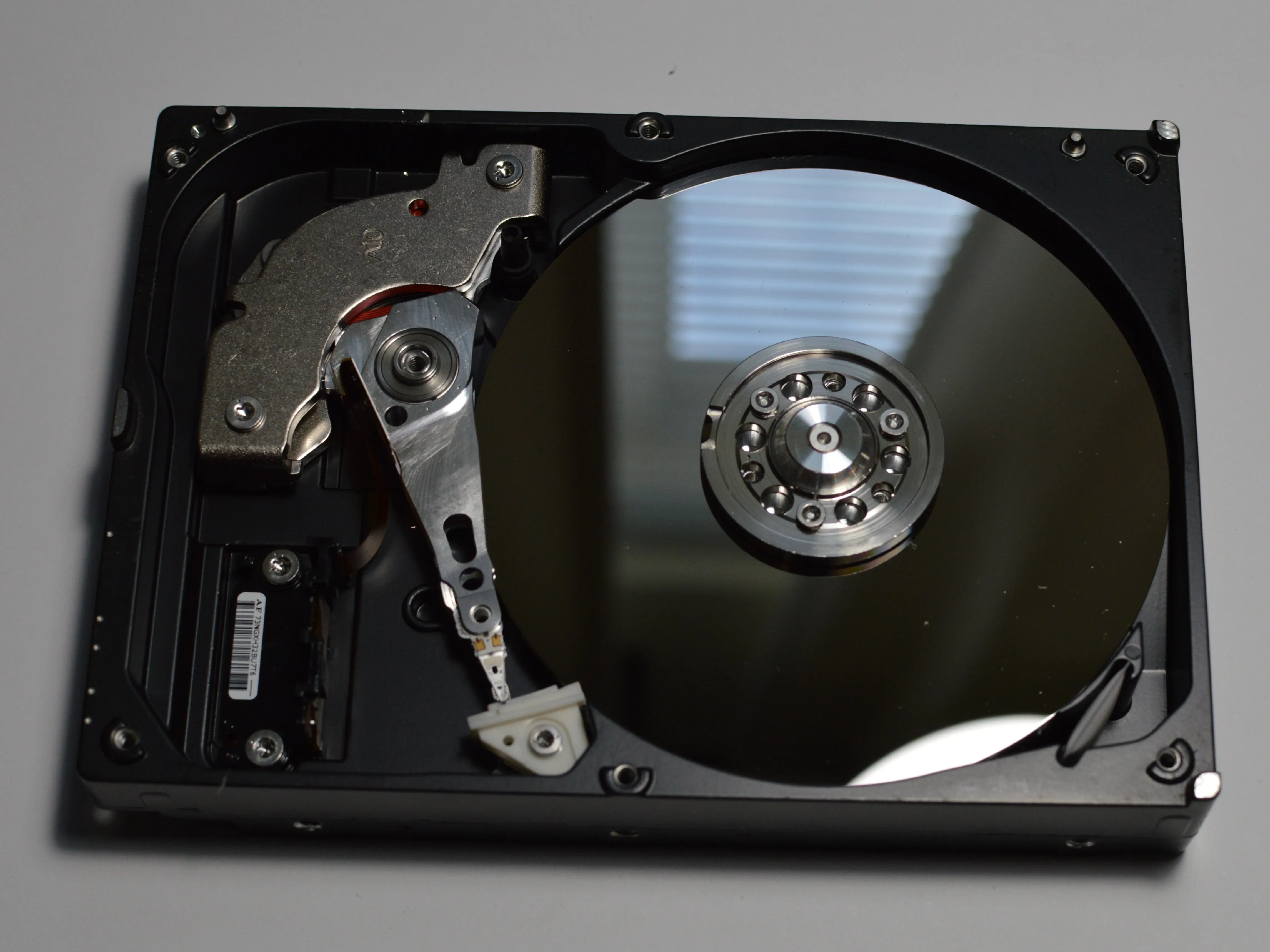

Внутренности жесткого диска
Пакет с осушителем извлечен из правого нижнего угла

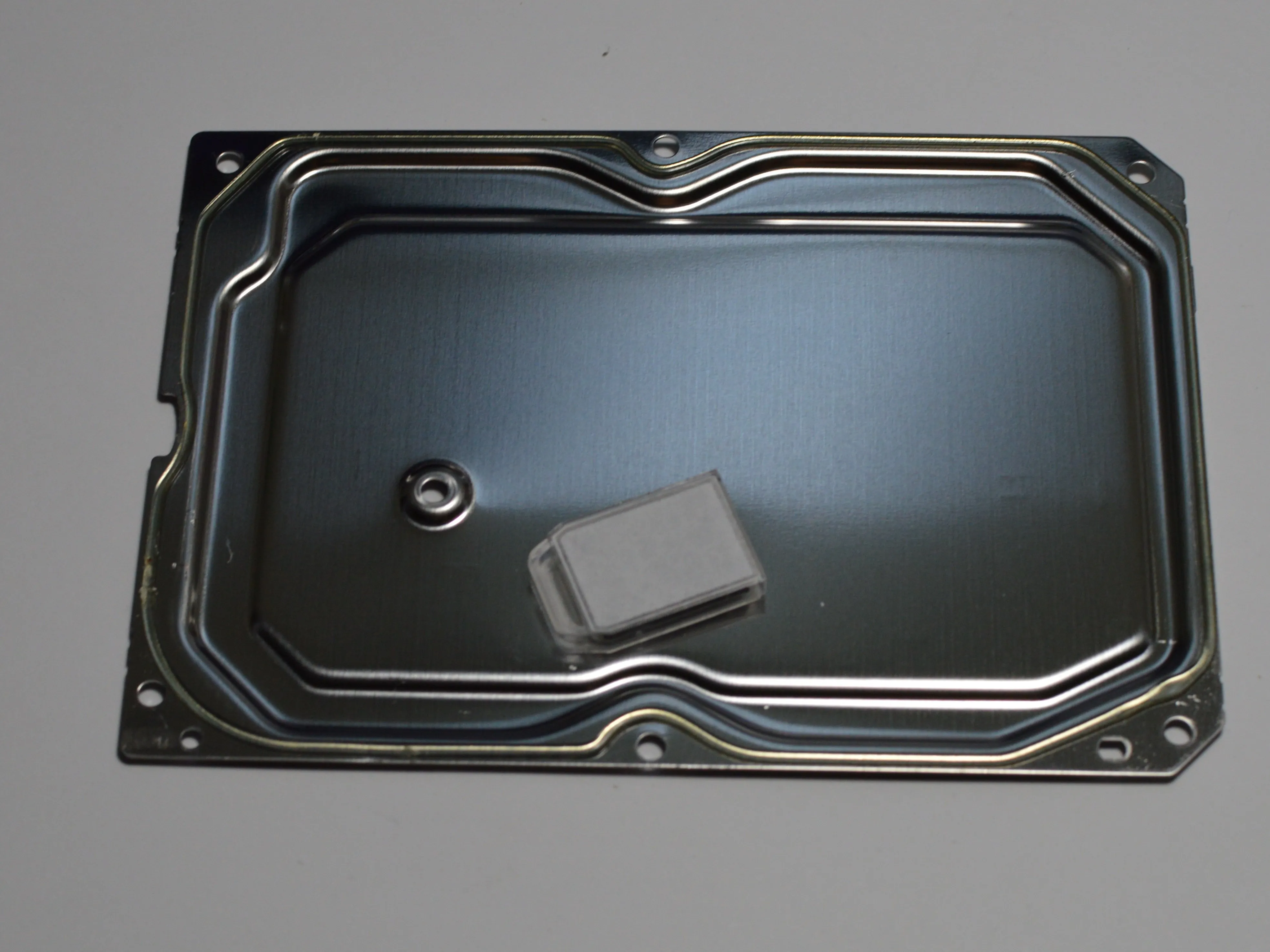

Внутренняя часть крышки
Шаг 6 Детали головки и снятие док-станции
Разборка жесткого диска WD Blue, детали головки и снятие док-станции: шаг 6, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, детали головки и снятие док-станции: шаг 6, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, детали головки и снятие док-станции: шаг 6, изображение 3 из 3 | Источник - ifixit.com

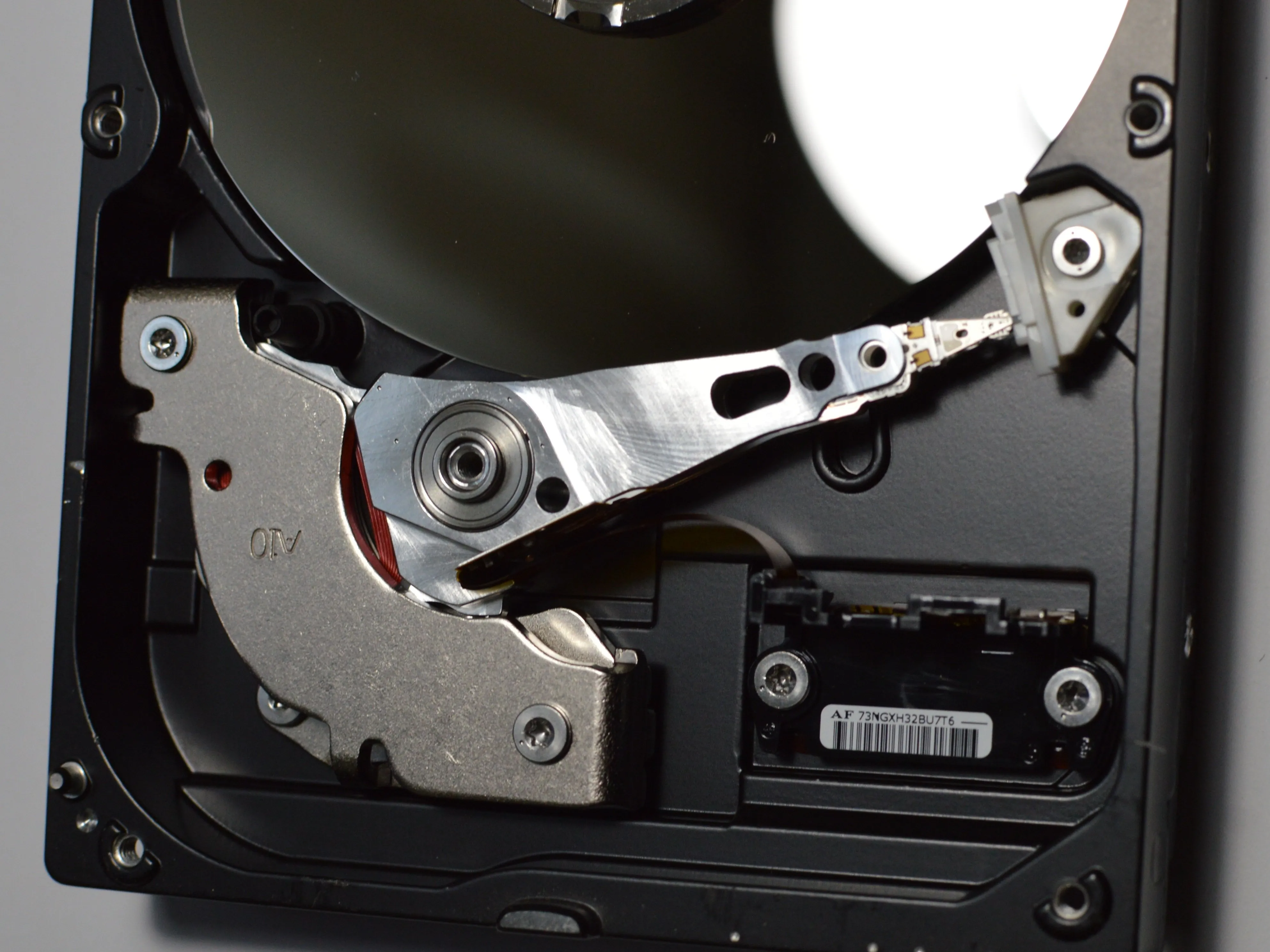

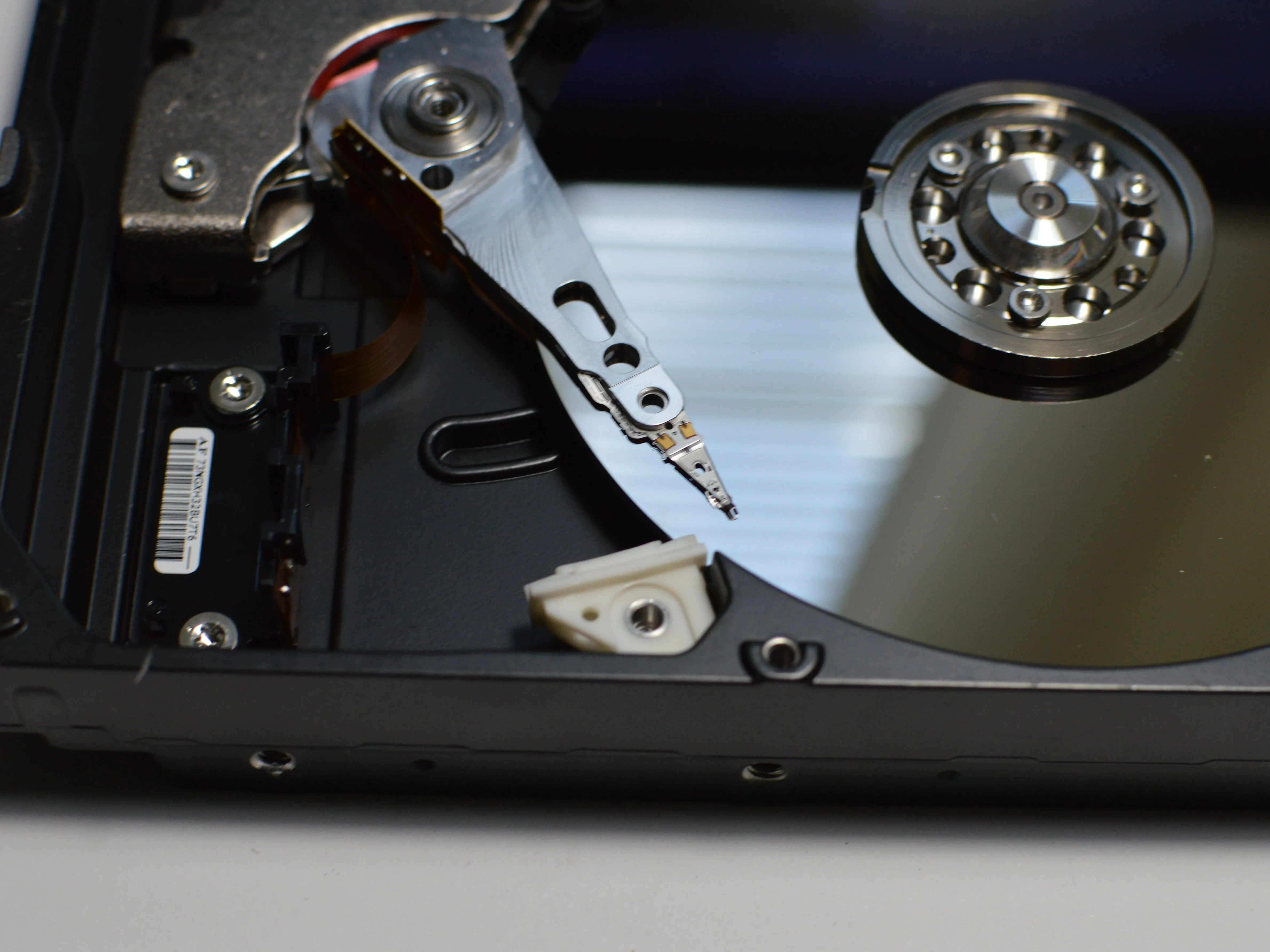

Головка в доке
Головка на диске

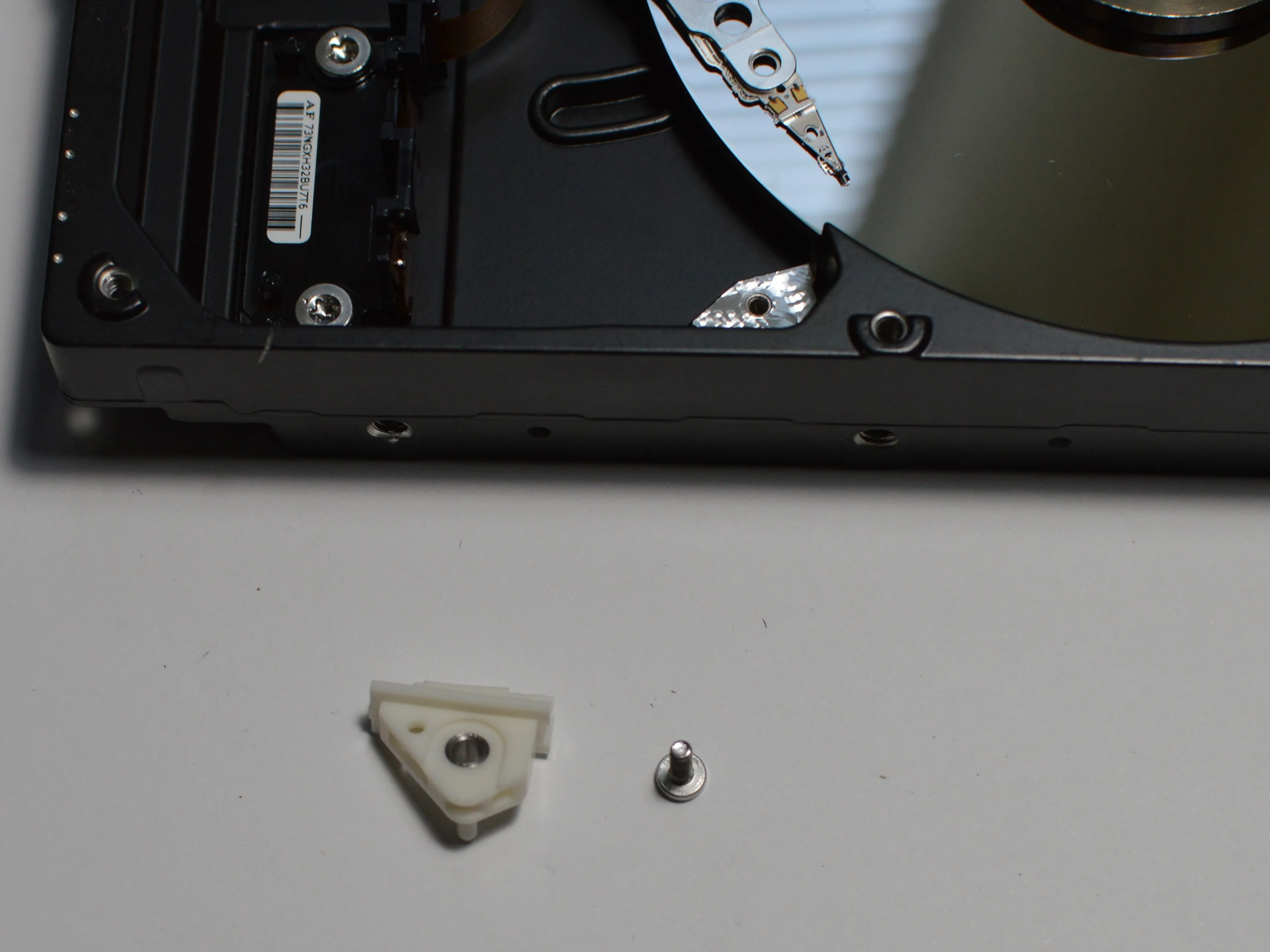

Док снят
Шаг 7 Снятие головки p1
WD Blue Hard Drive Teardown, извлечение головки p1: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, извлечение головки p1: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, снятие головки p1: шаг 7, изображение 3 из 3 | Источник - ifixit.com

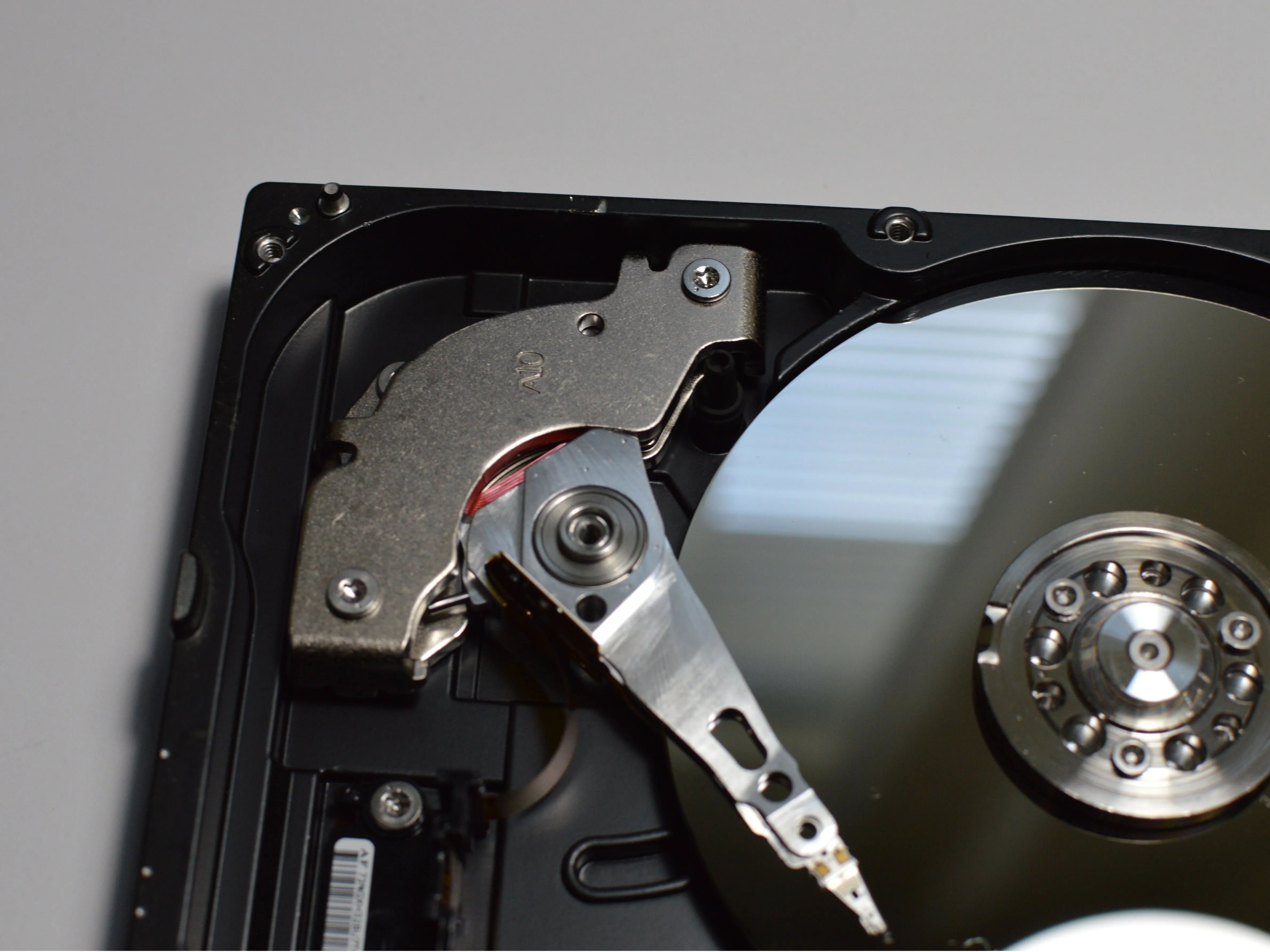

Головка перед снятием моста

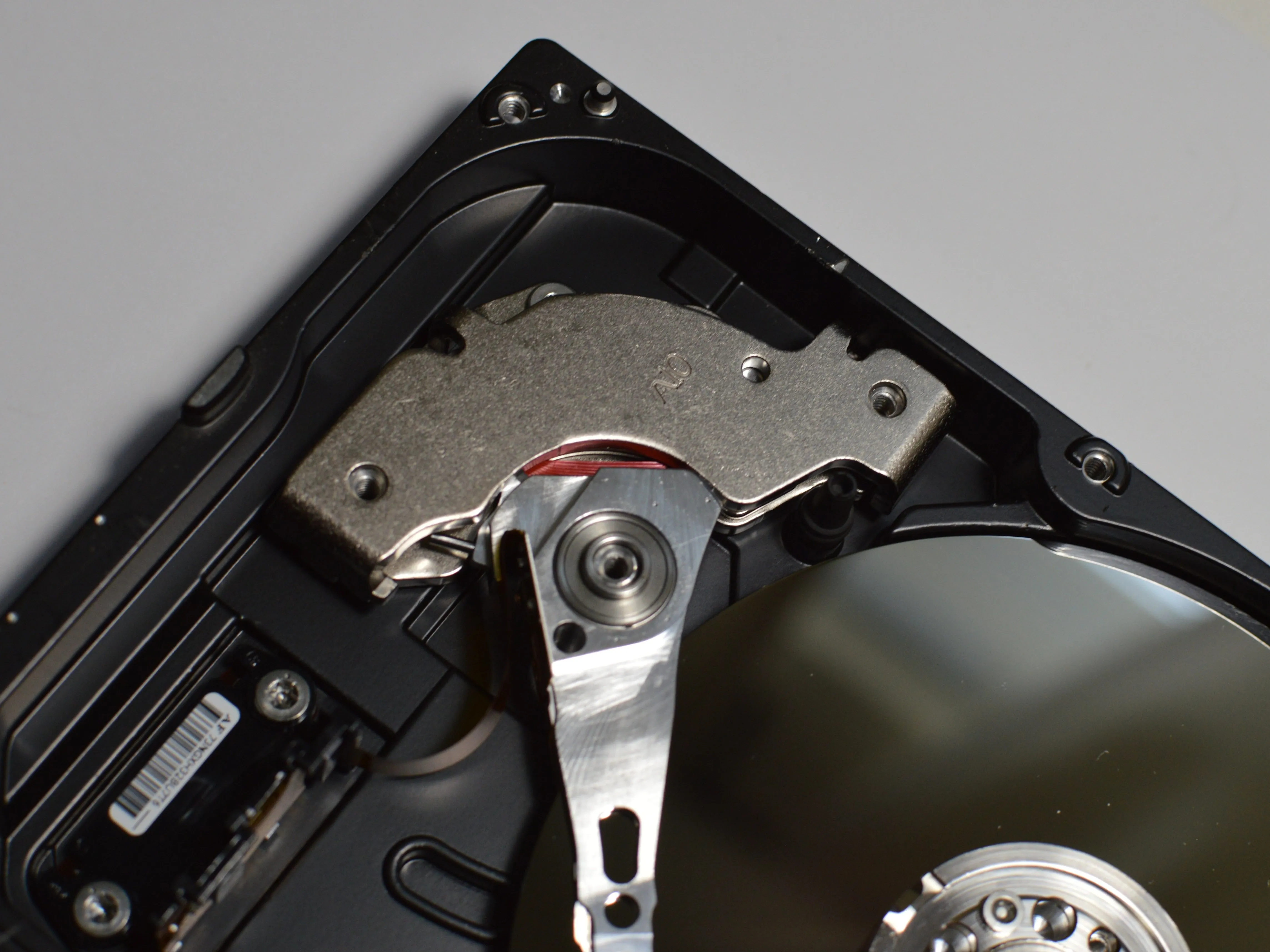

Выкрутите два винта

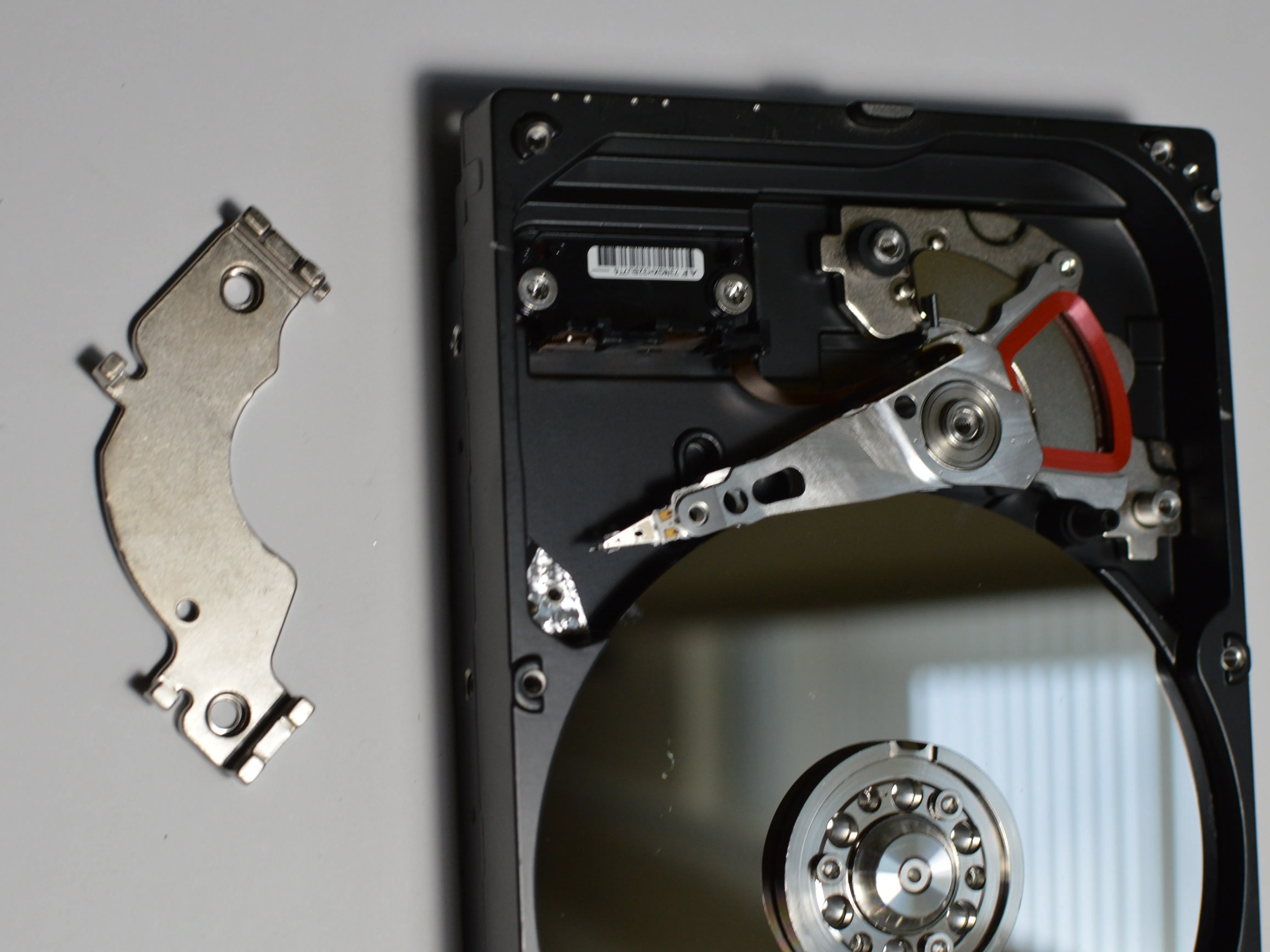

Поднимите мост
Шаг 8 Пределы перемещения головки
WD Blue Hard Drive Teardown, пределы перемещения головки: шаг 8, изображение 1 из 2 | Источник - ifixit.comРазборка жесткого диска WD Blue, ограничения перемещения головки: шаг 8, изображение 2 из 2 | Источник - ifixit.com

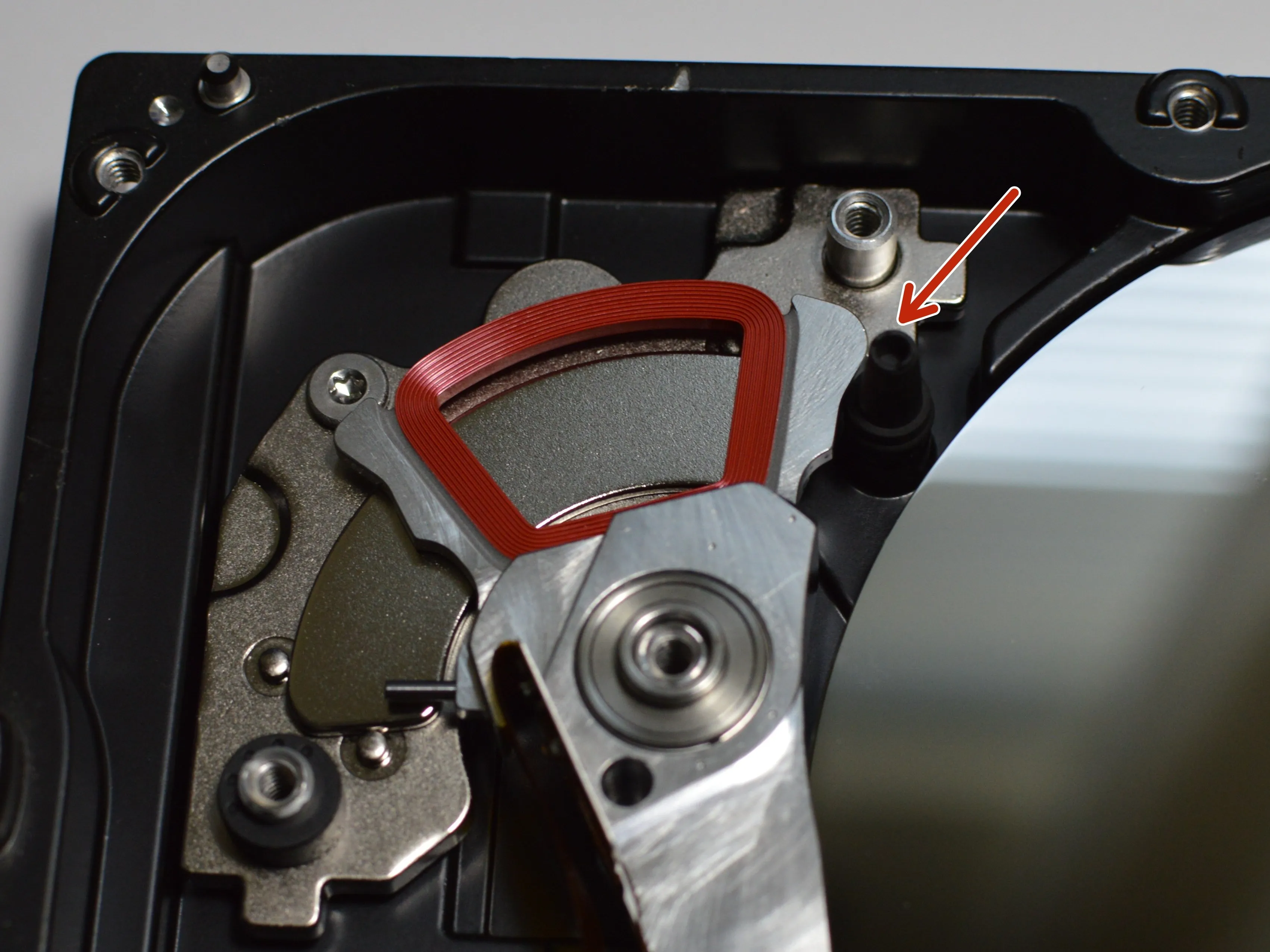

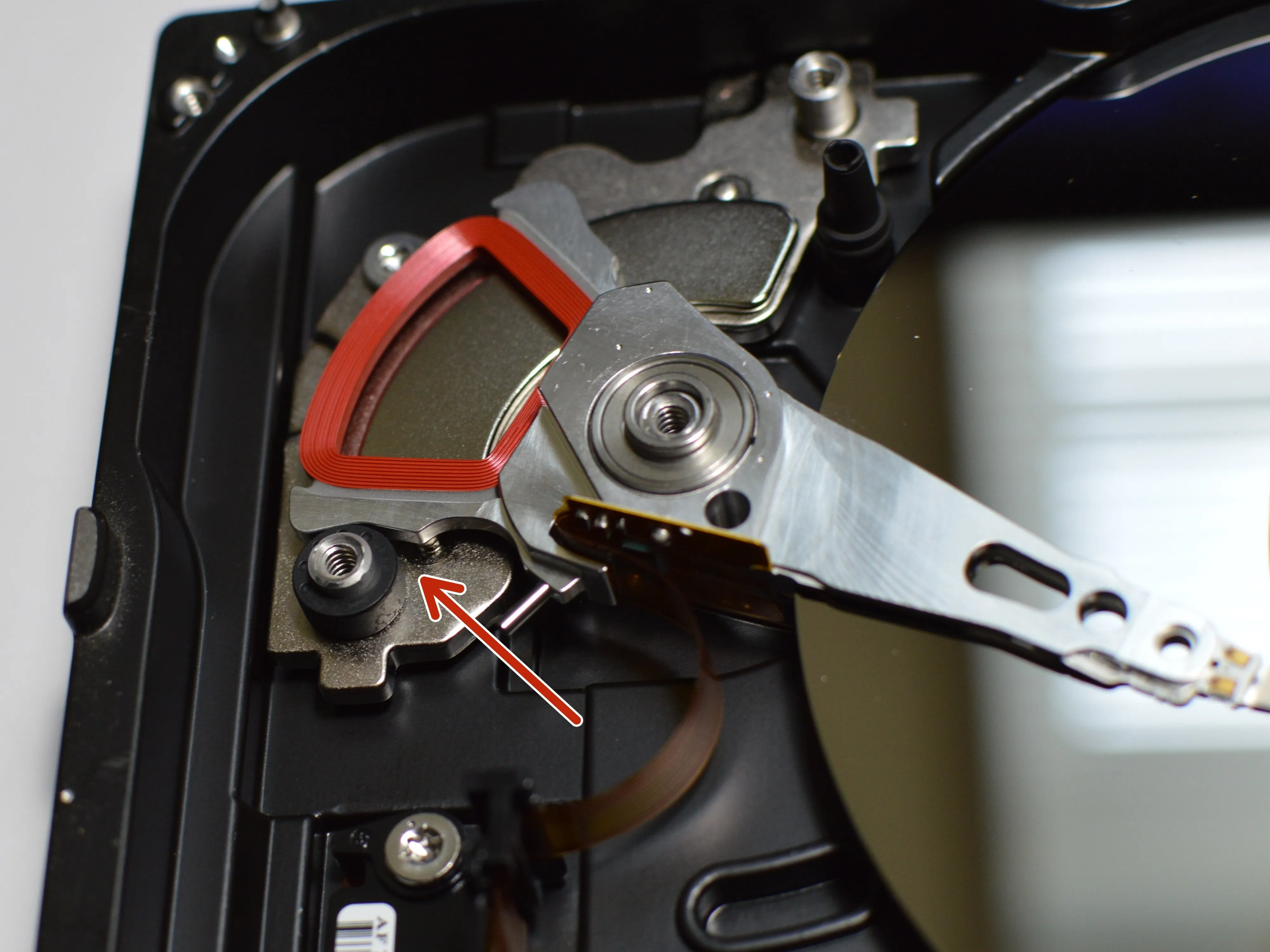

Остановки для ограничения хода головки
Красная катушка над магнитом заставляет головку вращаться
Шаг 9 Снятие контактов головки
Разборка жесткого диска WD Blue, снятие контактов головки: шаг 9, изображение 1 из 2 | Источник - ifixit.comРазборка жесткого диска WD Blue, снятие контактного блока головки: шаг 9, изображение 2 из 2 | Источник - ifixit.com

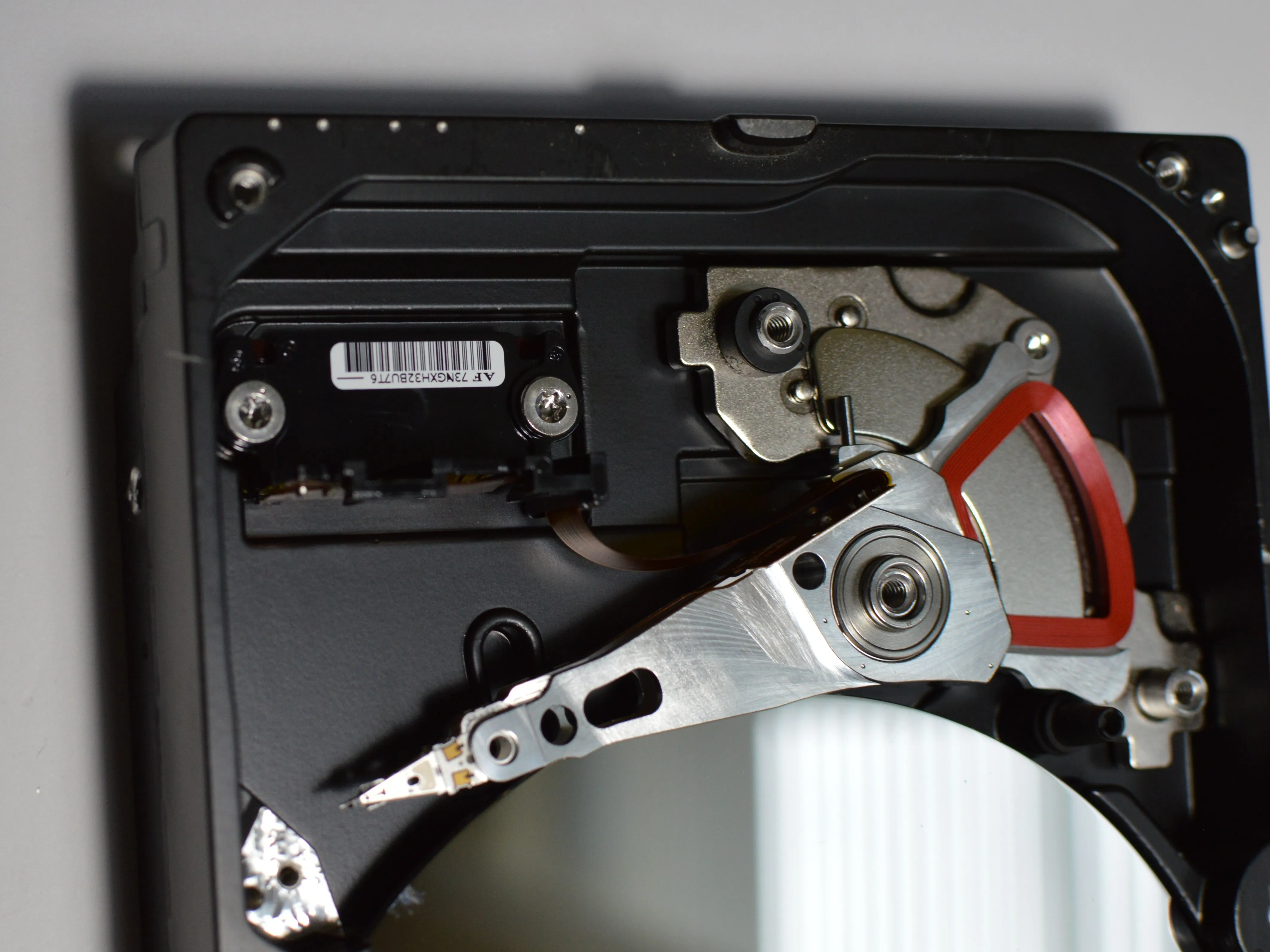

Контактная колодка установлена

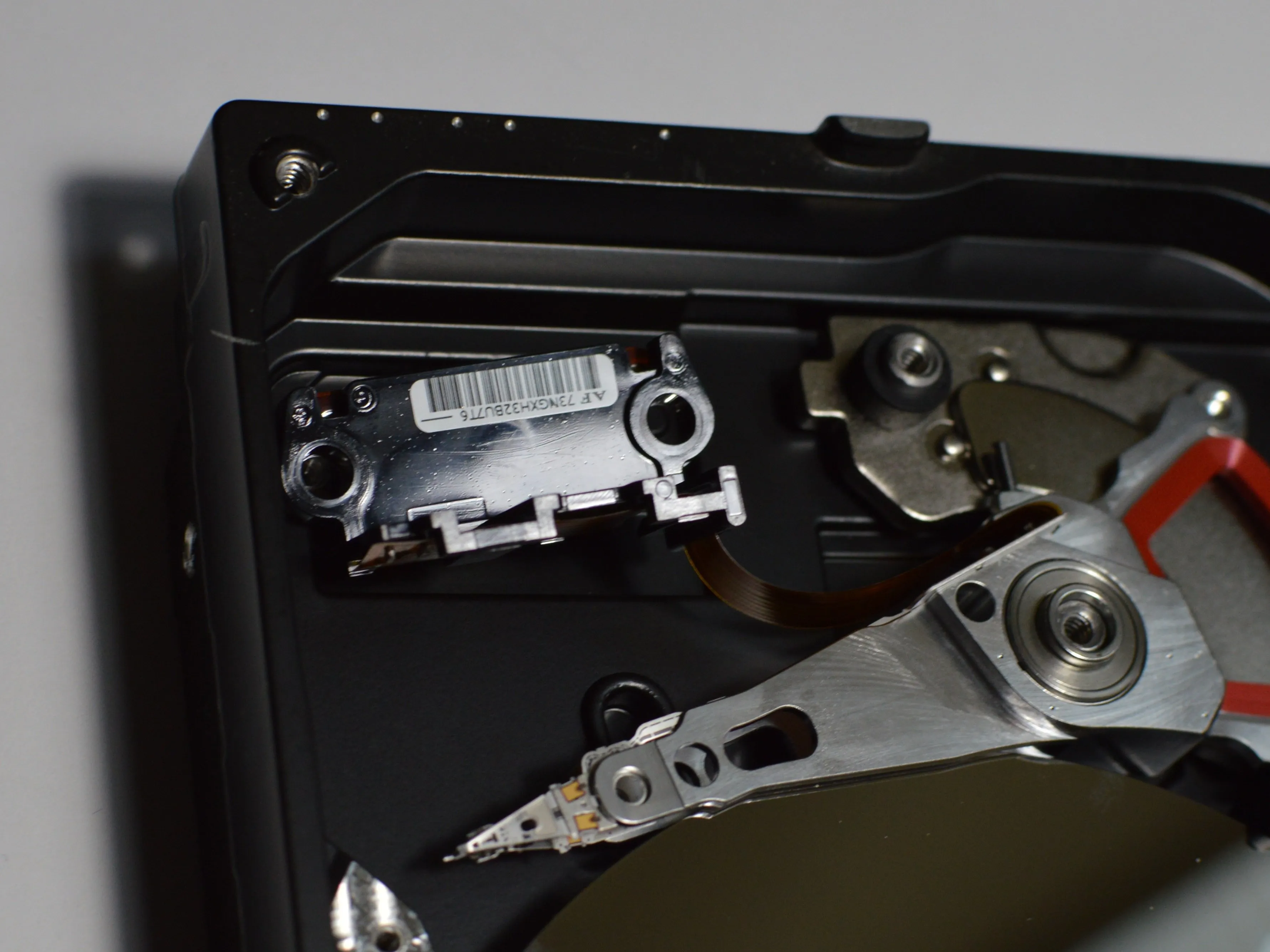

Выкрутите два винта, контактный блок теперь свободен, но соединен с головкой ленточным кабелем
Шаг 10 Извлечение диска p1
WD Blue Hard Drive Teardown, извлечение диска p1: шаг 10, изображение 1 из 3 | Источник - ifixit.comWD Blue Hard Drive Teardown, извлечение диска p1: шаг 10, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, извлечение диска p1: шаг 10, изображение 3 из 3 | Источник - ifixit.com

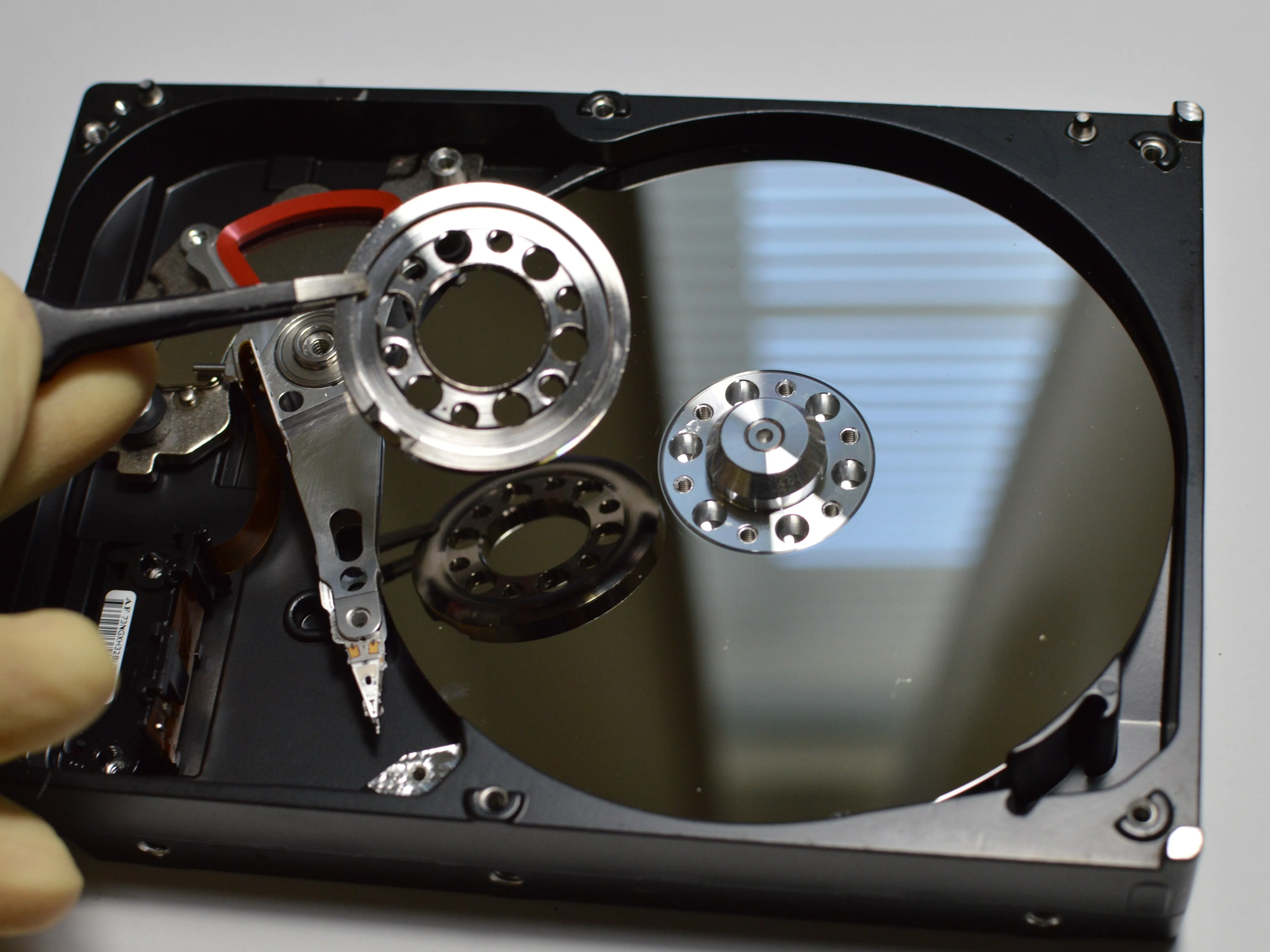

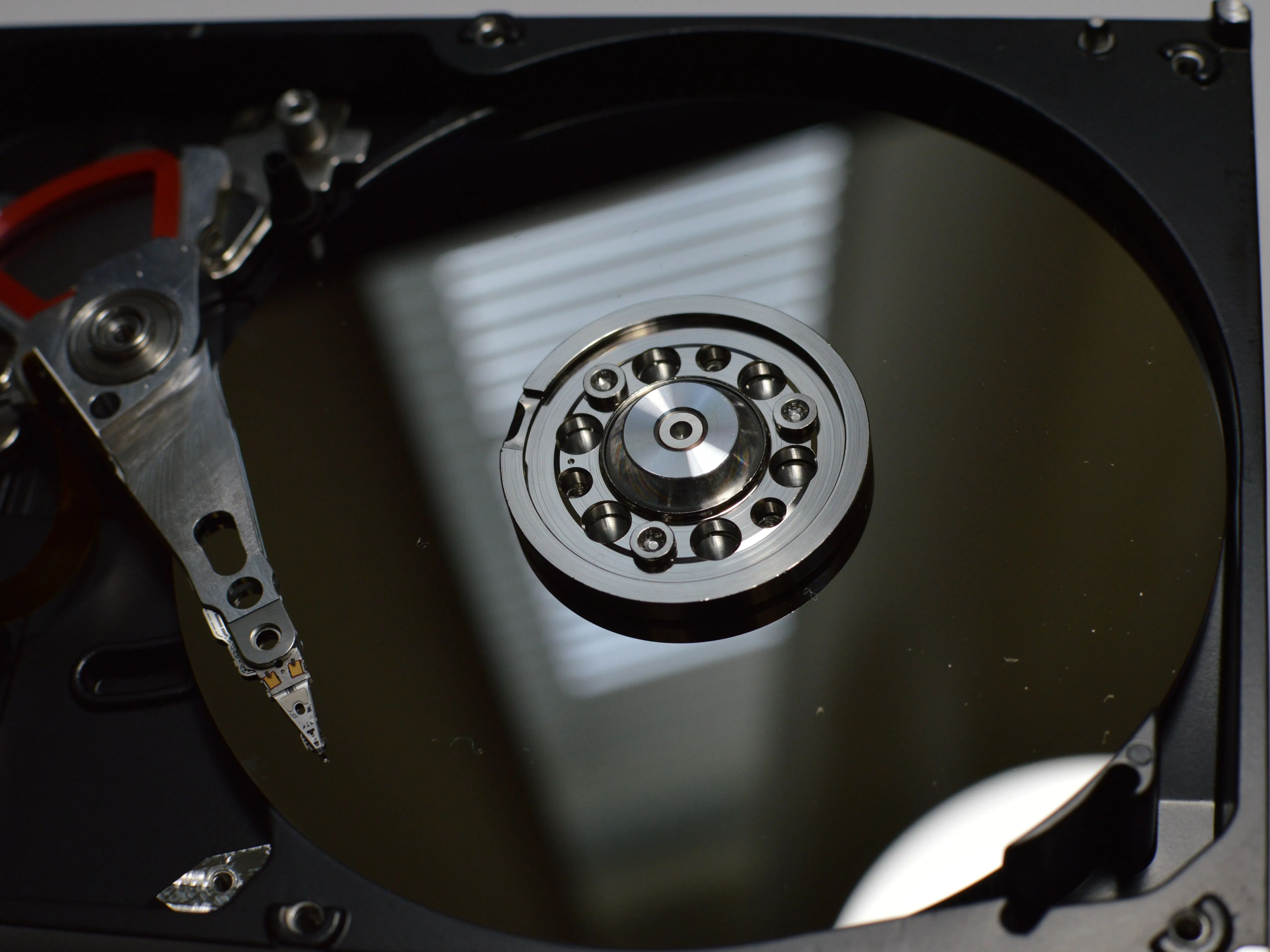

Диск установлен

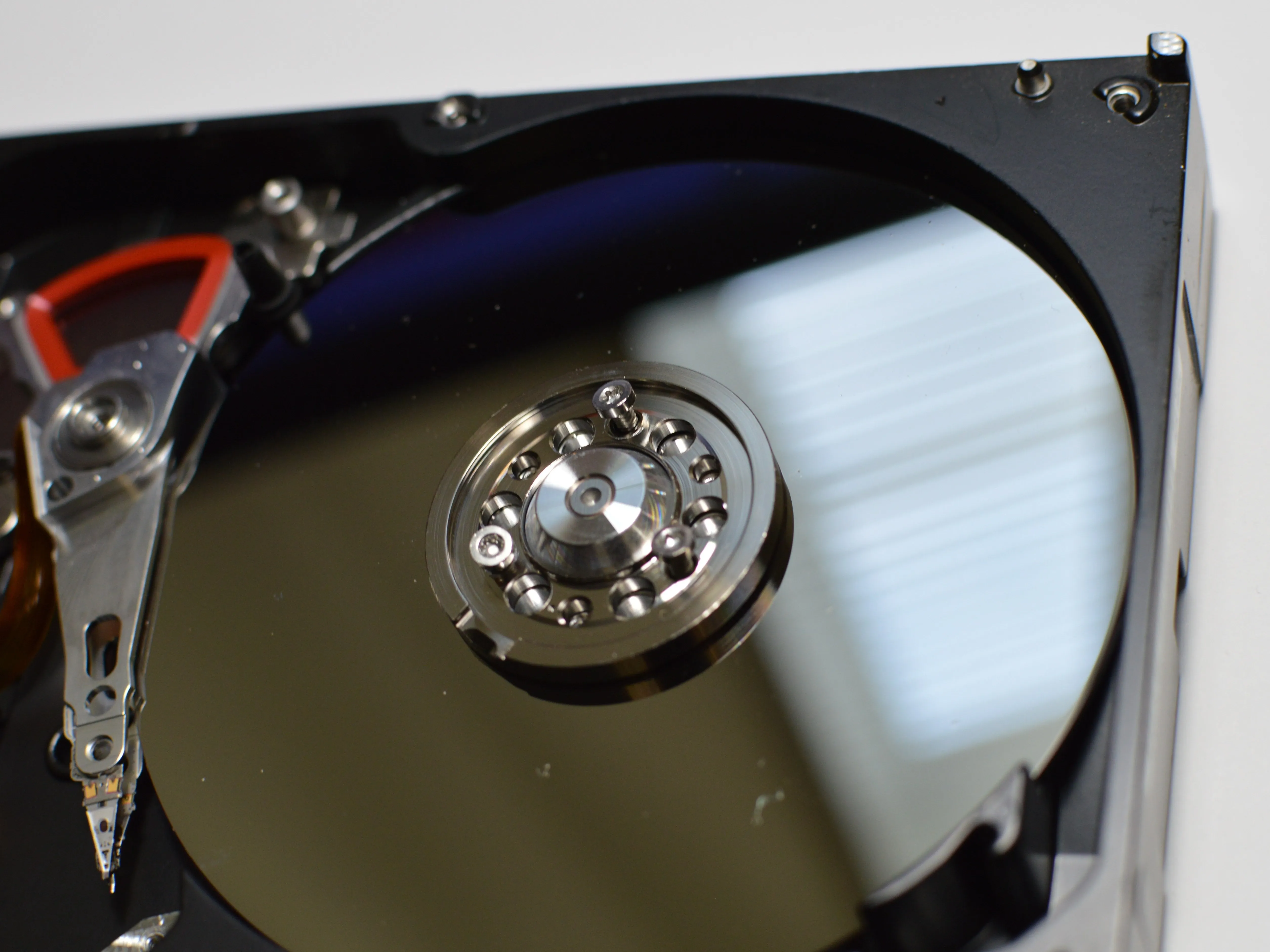

Выверните 3 винта, крепящих хомут
Снимите воротник
Шаг 11 Извлечение диска p2
WD Blue Hard Drive Teardown, Disk removal p2: step 11, image 1 of 2 | Источник - ifixit.comРазборка жесткого диска WD Blue, извлечение диска стр. 2: шаг 11, изображение 2 из 2 | Источник - ifixit.com

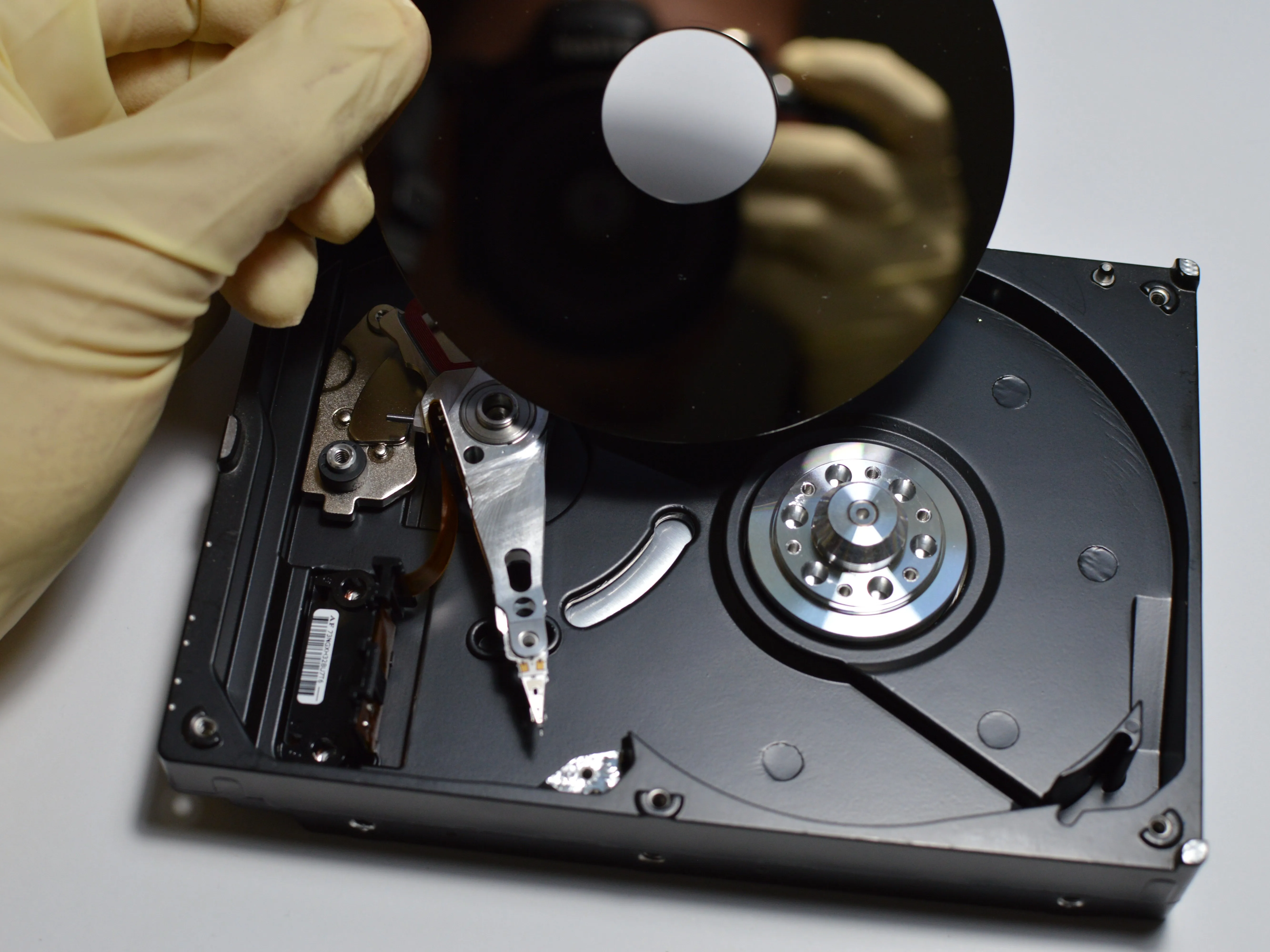

Извлечение диска из корпуса

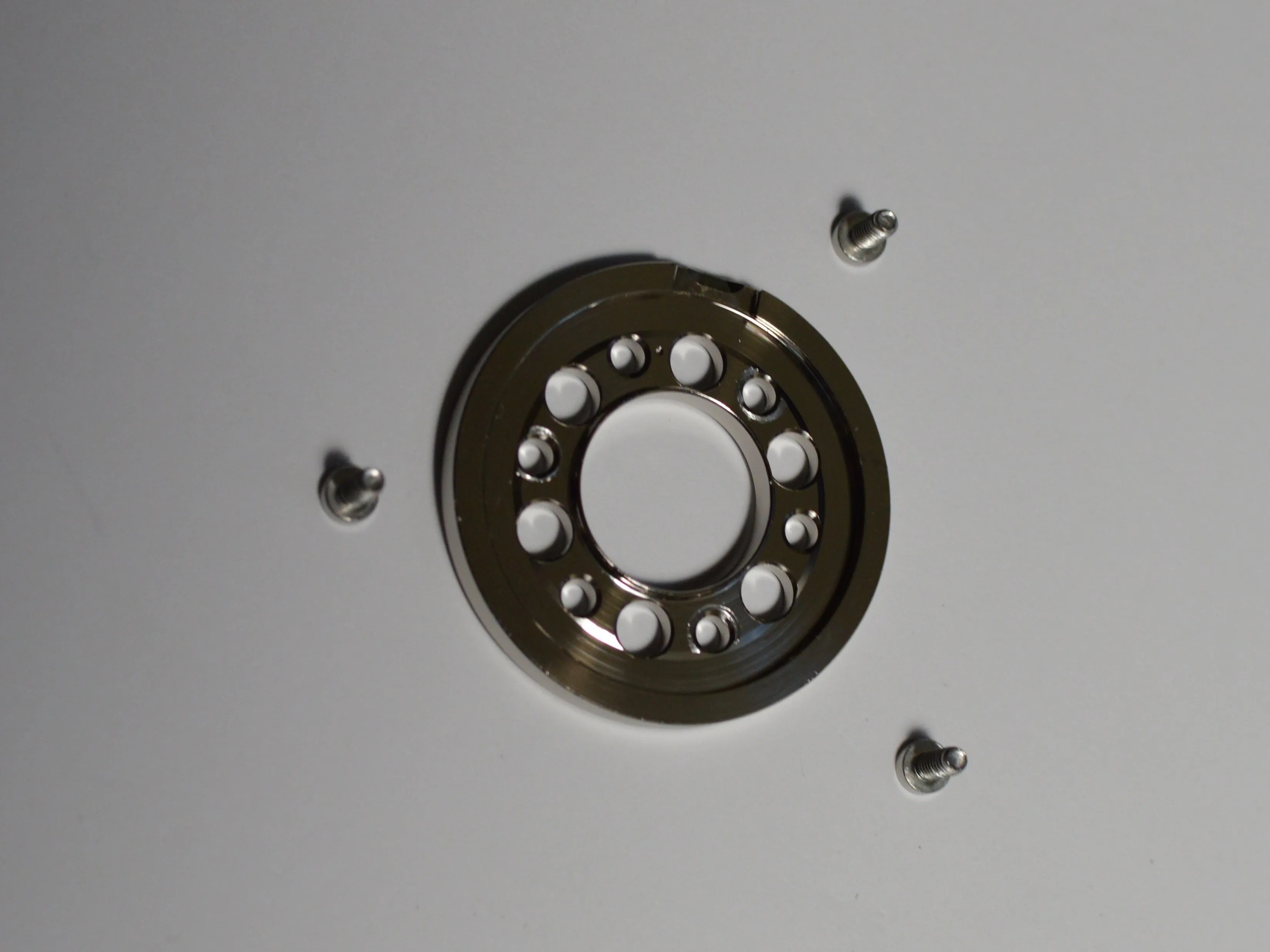

Воротник после извлечения
Шаг 12 Снятие головки p2
WD Blue Hard Drive Teardown, извлечение головки p2: шаг 12, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, извлечение головки p2: шаг 12, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, снятие головки стр. 2: шаг 12, изображение 3 из 3 | Источник - ifixit.com

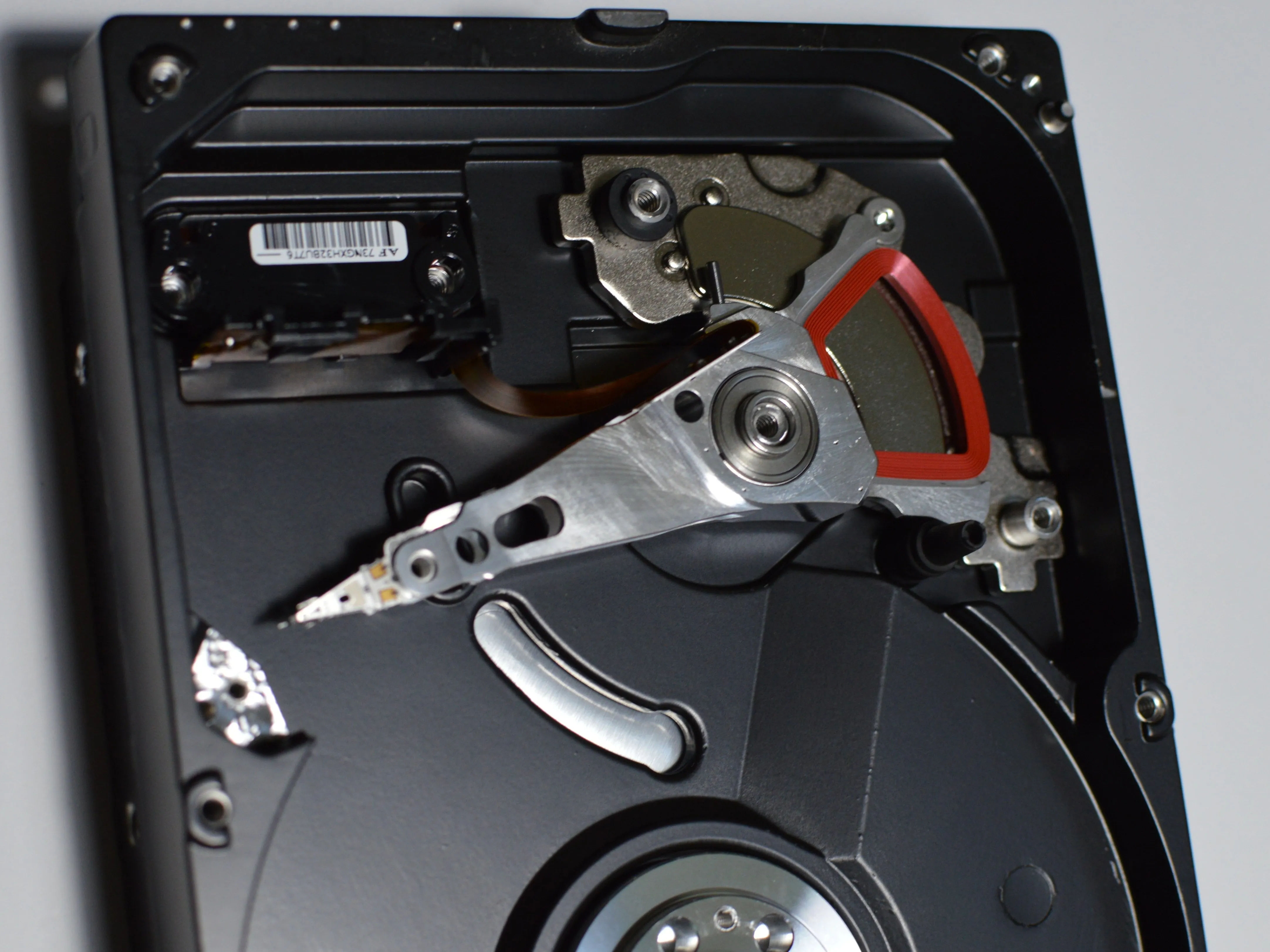

Головка установлена, просто выньте ее из корпуса

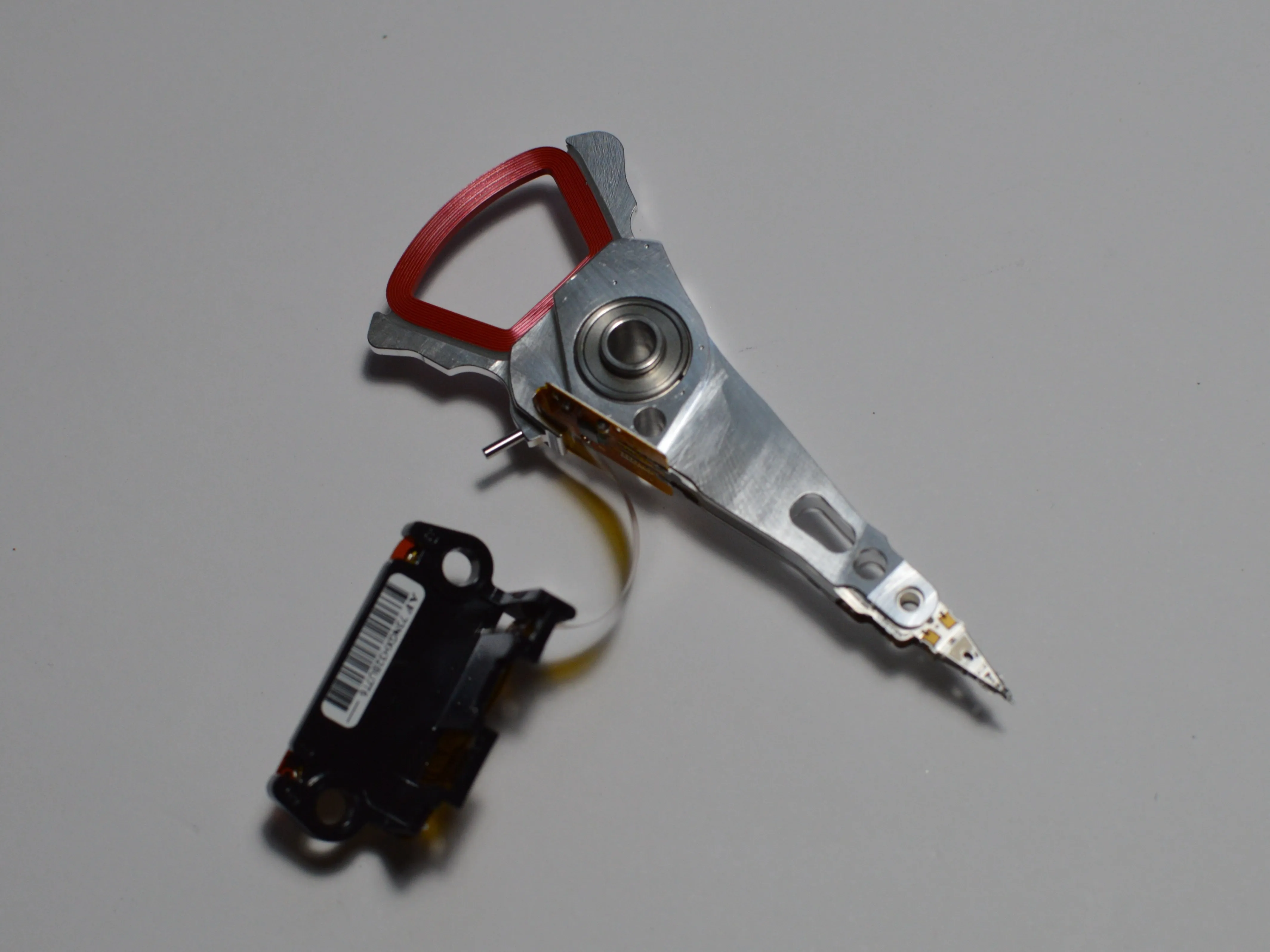

Извлеките головку

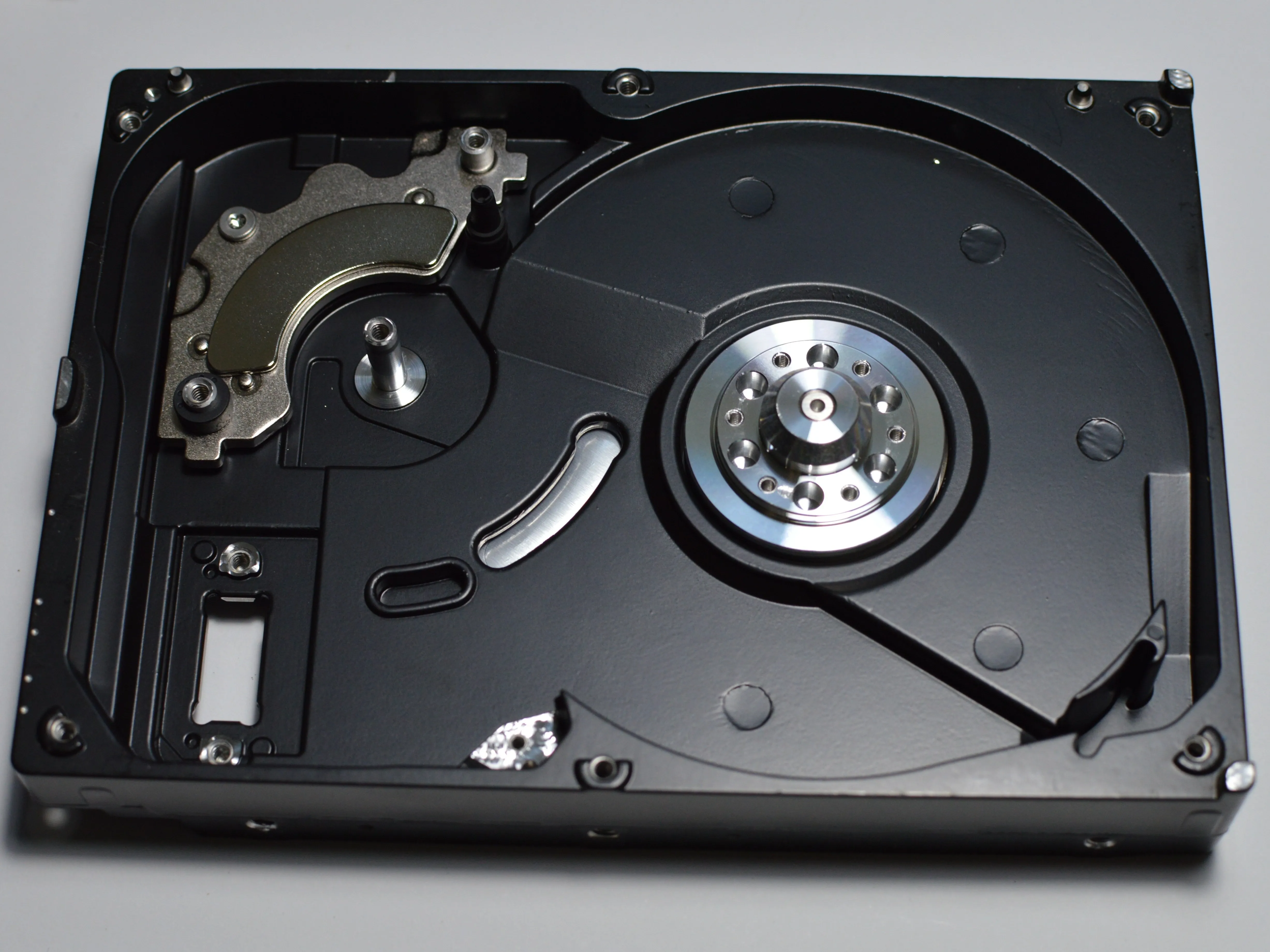

Корпус без головки
Шаг 13 Детали головки
Разборка жесткого диска WD Blue, детали головки: шаг 13, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, детали головки: шаг 13, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, детали головки: шаг 13, изображение 3 из 3 | Источник - ifixit.com

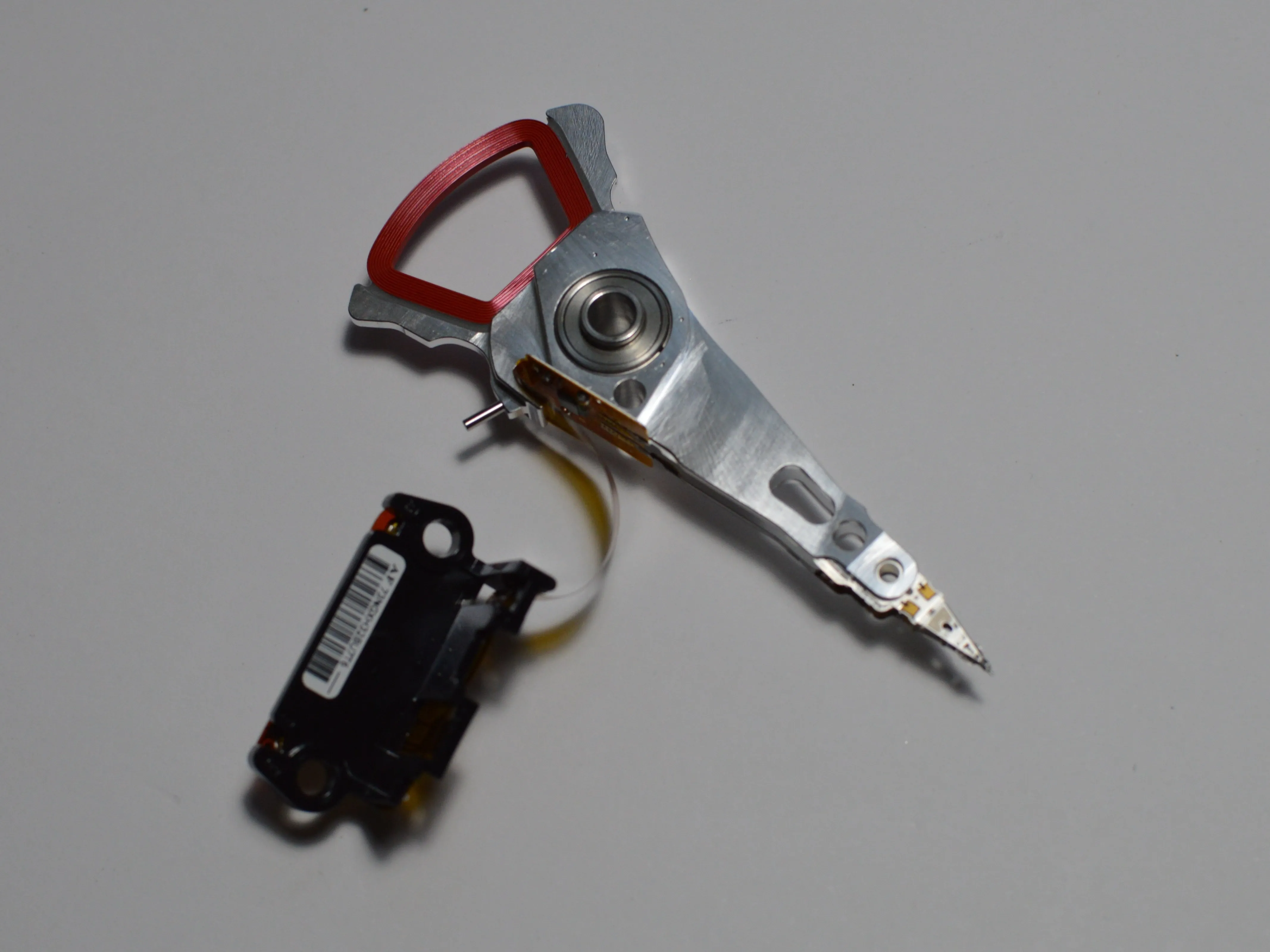

Снятая головка

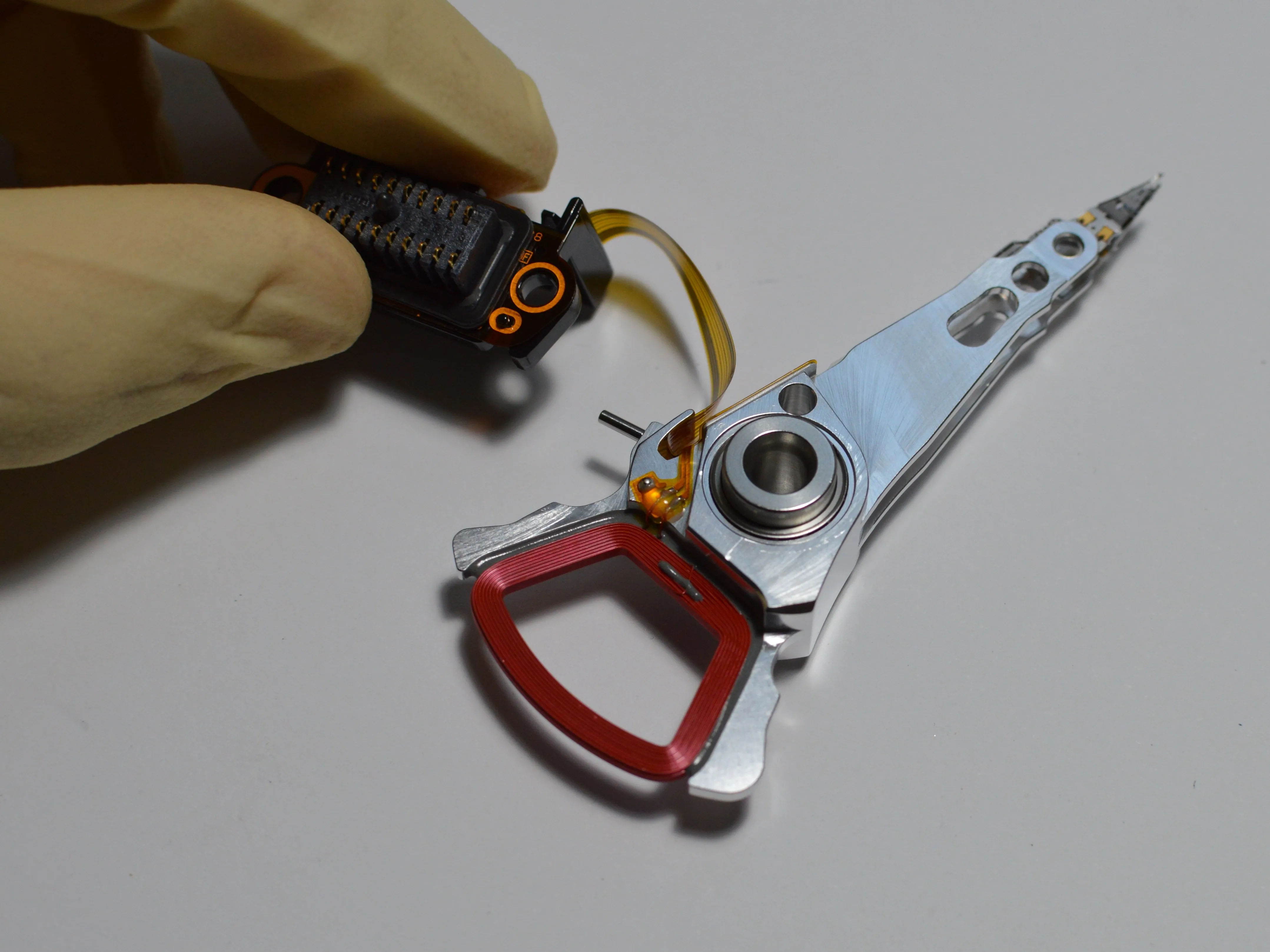

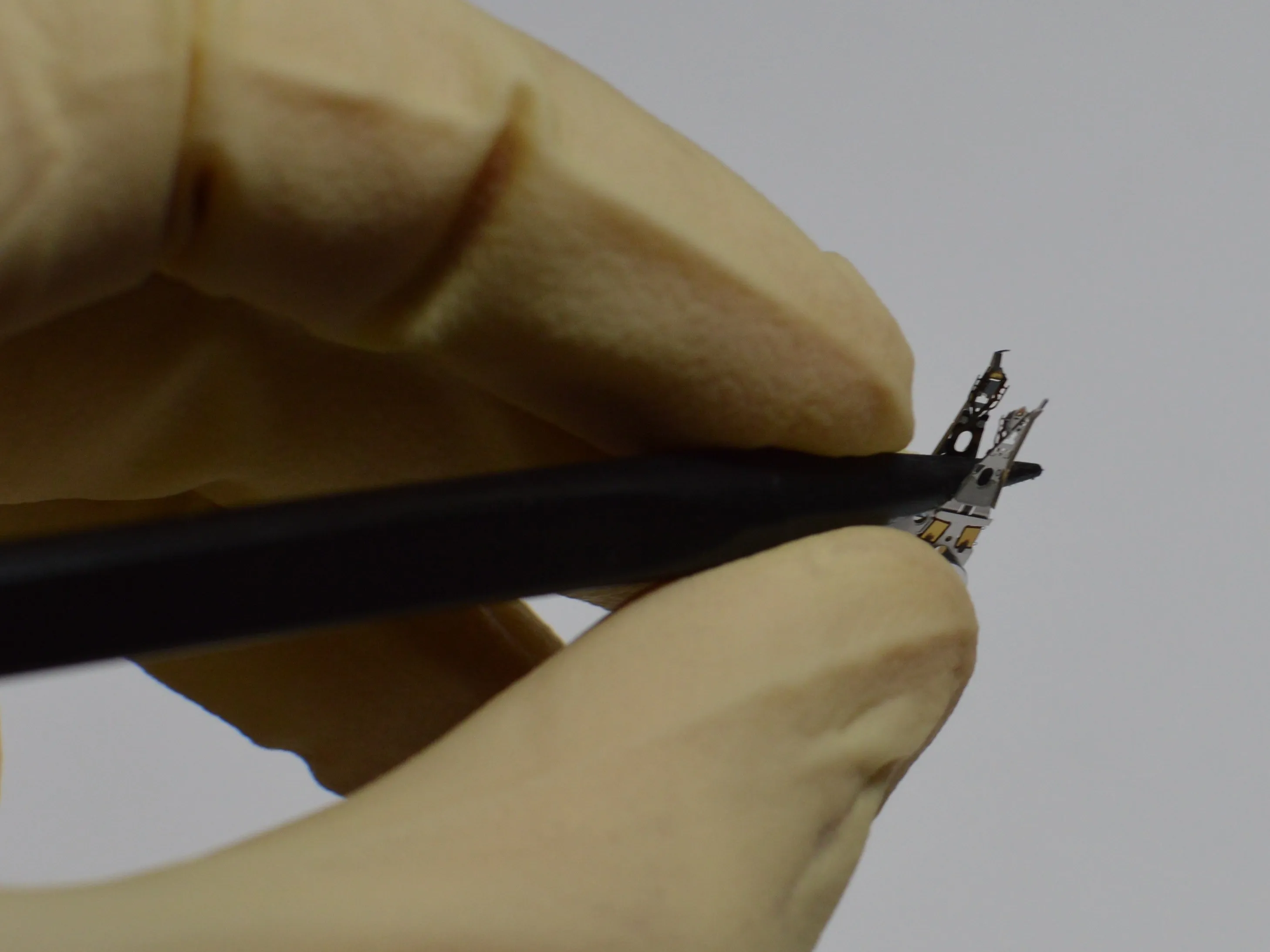

Контакты для передачи данных и управления головкой
Интерфейс подключения головки к диску
Шаг 14 Пустой корпус
Разборка жесткого диска WD Blue, пустой корпус: шаг 14, изображение 1 из 2 | Источник - ifixit.comРазборка жесткого диска WD Blue, пустой корпус: шаг 14, изображение 2 из 2 | Источник - ifixit.com

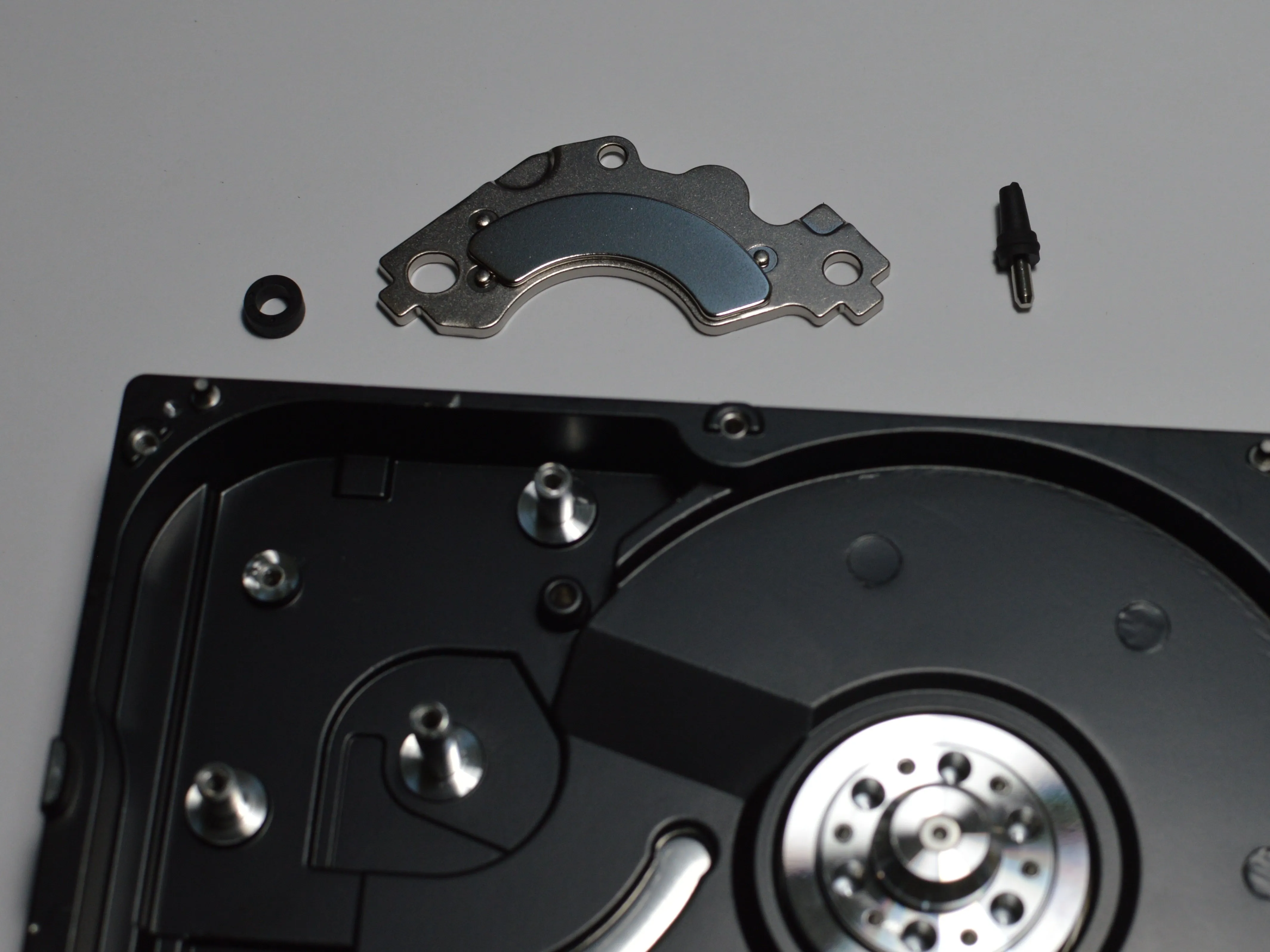

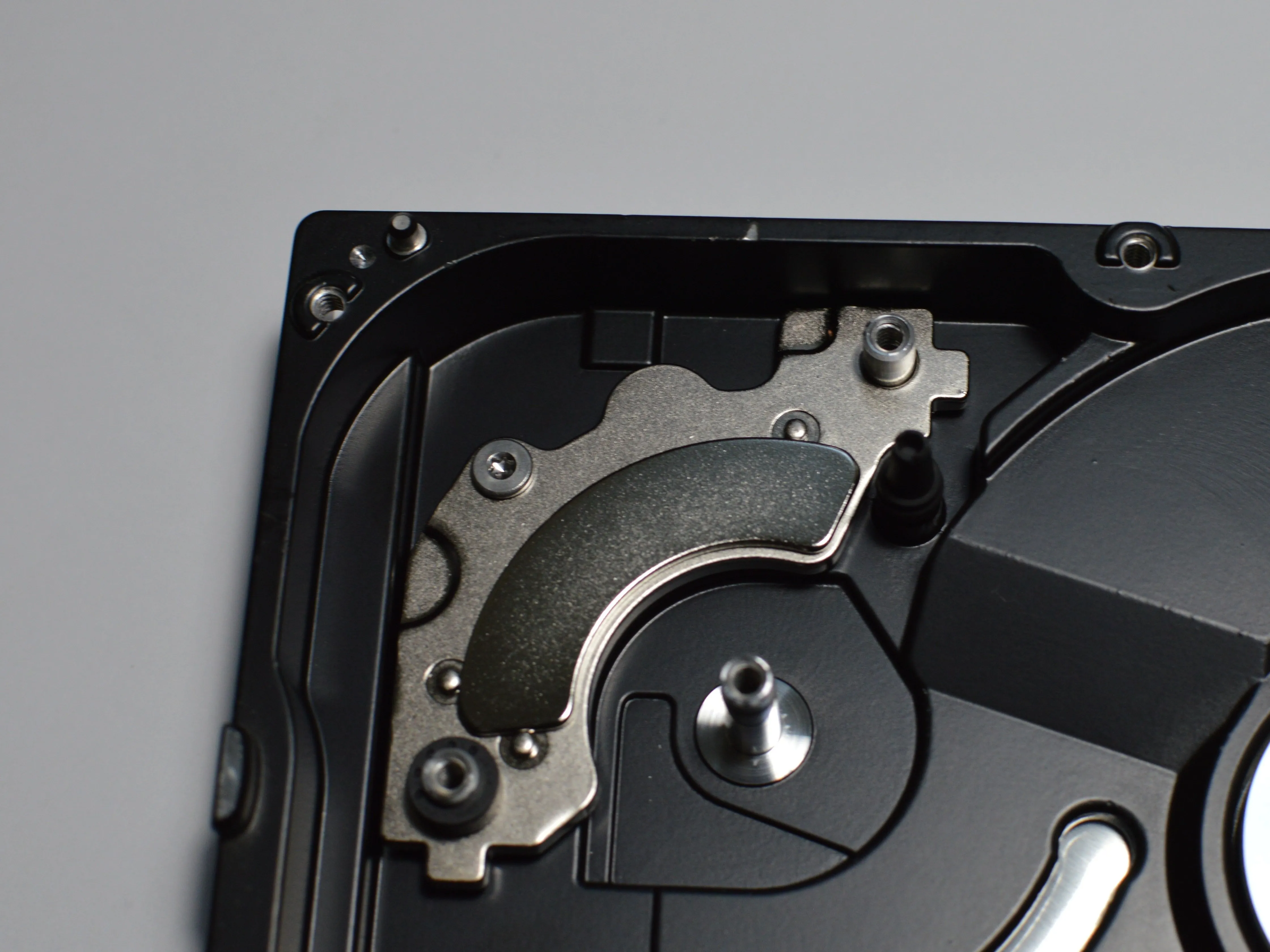

Снимите магнит
Снимите упор для головки на диске
Снимите упор для головки, установленной на диск
Шаг 15 Компоненты разложены по местам
Разборка жесткого диска WD Blue, компоненты разложены: шаг 15, изображение 1 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, разложенные компоненты: шаг 15, изображение 2 из 3 | Источник - ifixit.comРазборка жесткого диска WD Blue, компоненты разложены: шаг 15, изображение 3 из 3 | Источник - ifixit.com

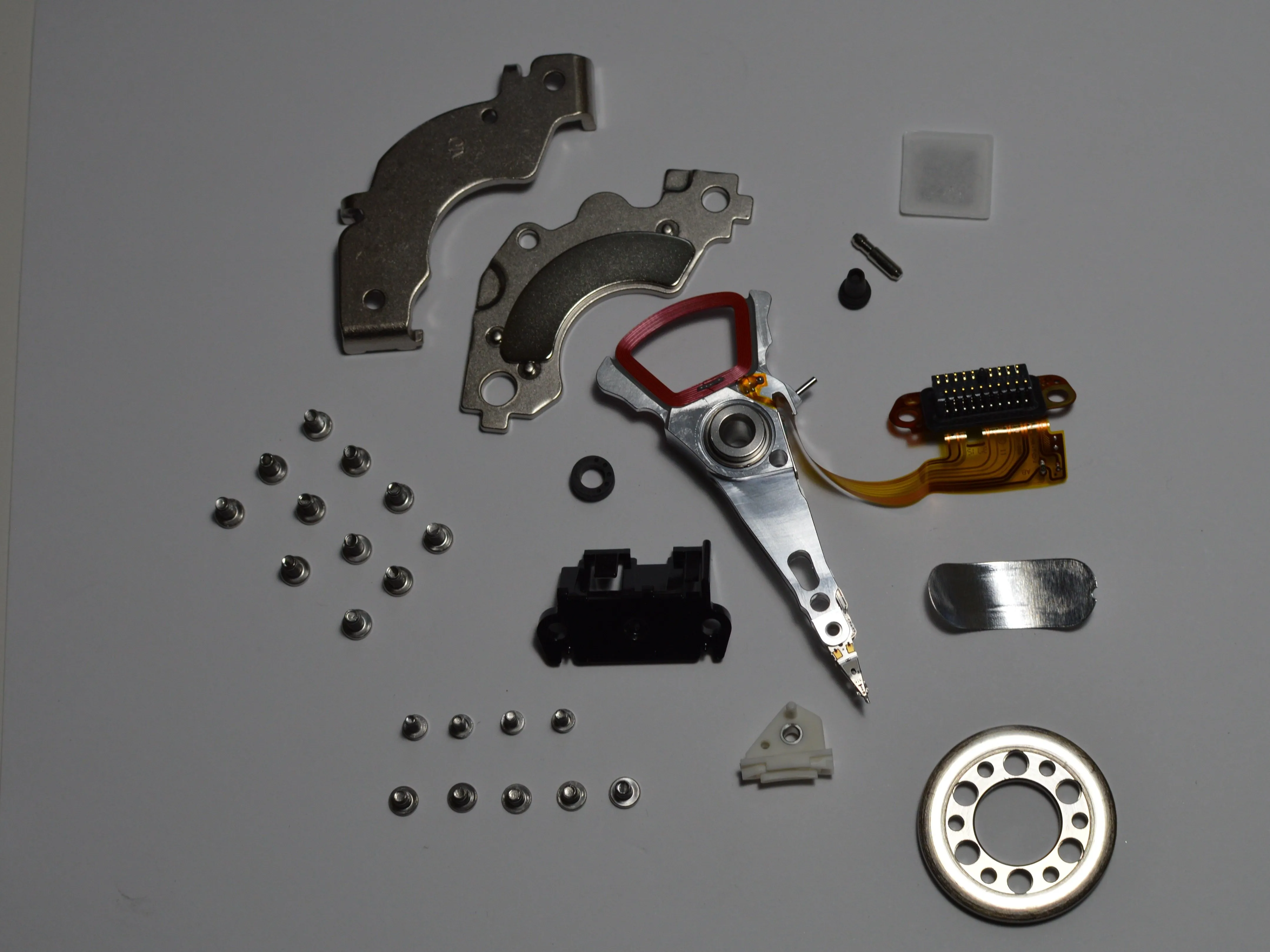

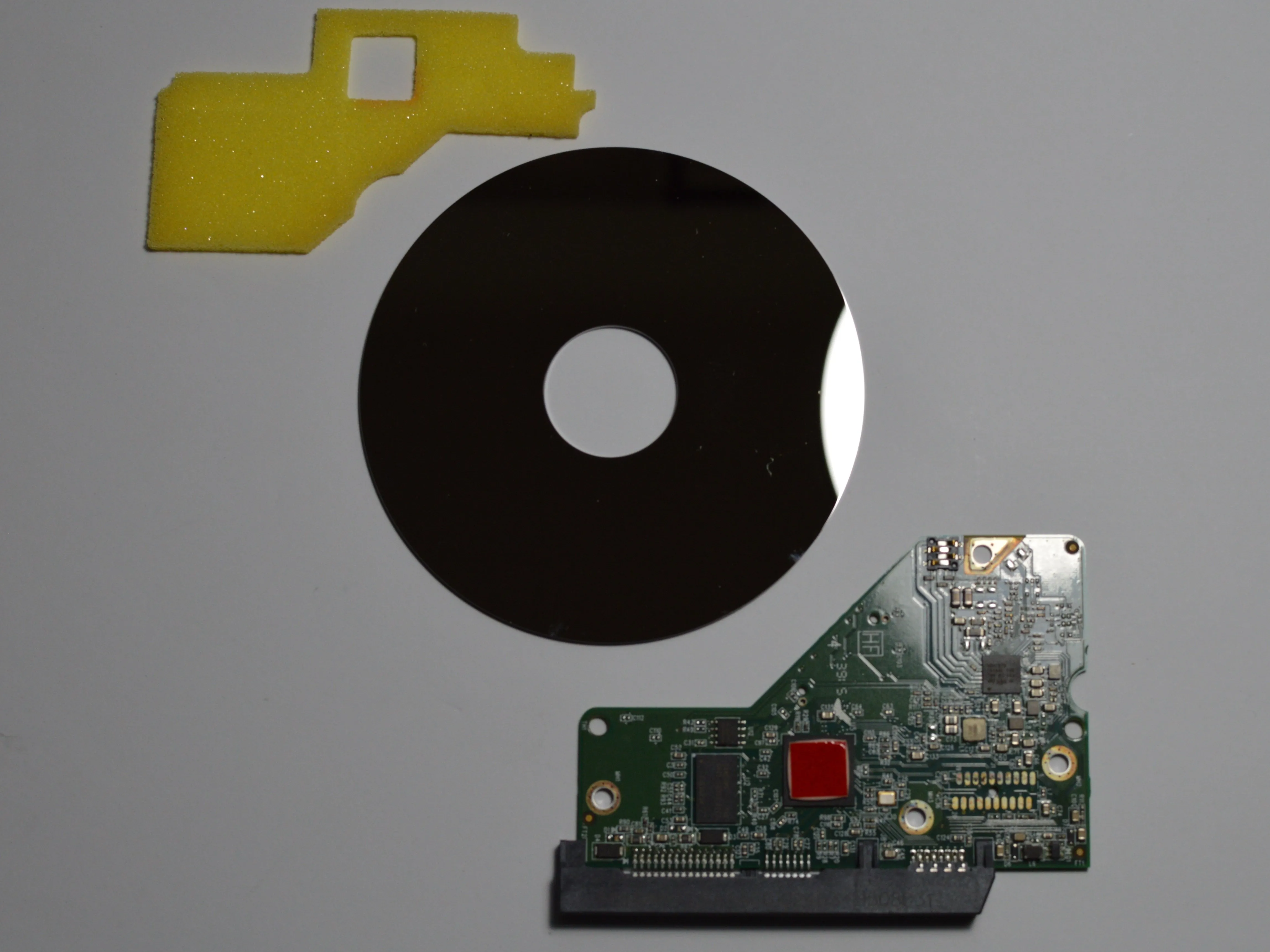

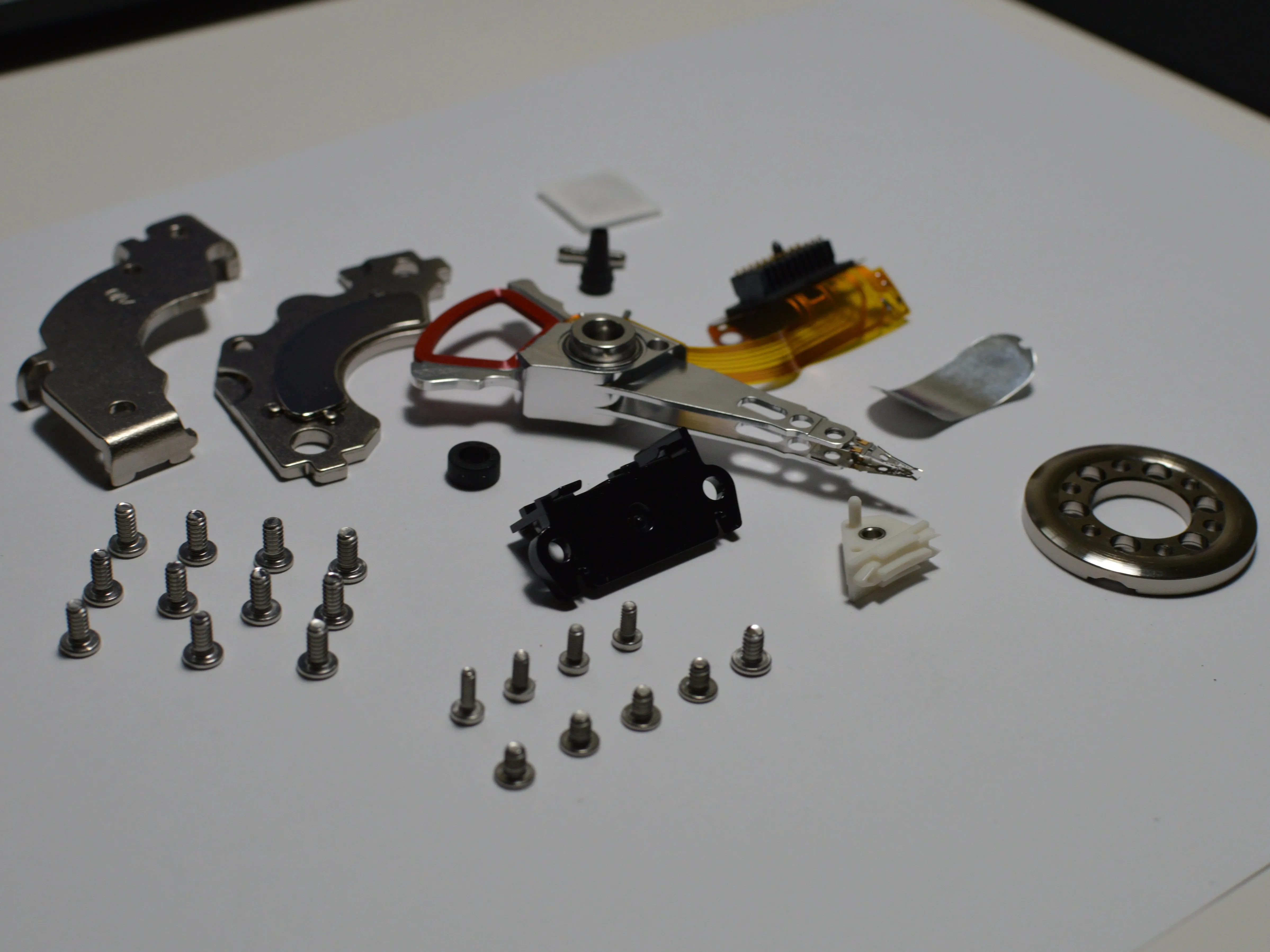

Все компоненты разложены
