Разборка Whelen Slimlighter Super-LED

Введение

Руководство по разборке Slimlighter Super-LED для технического обслуживания или просто из любопытства :)

Что вам понадобится

Инструменты

•

•

  Посмотреть

Шаг 1 Разборка Whelen Slimlighter Super-LED

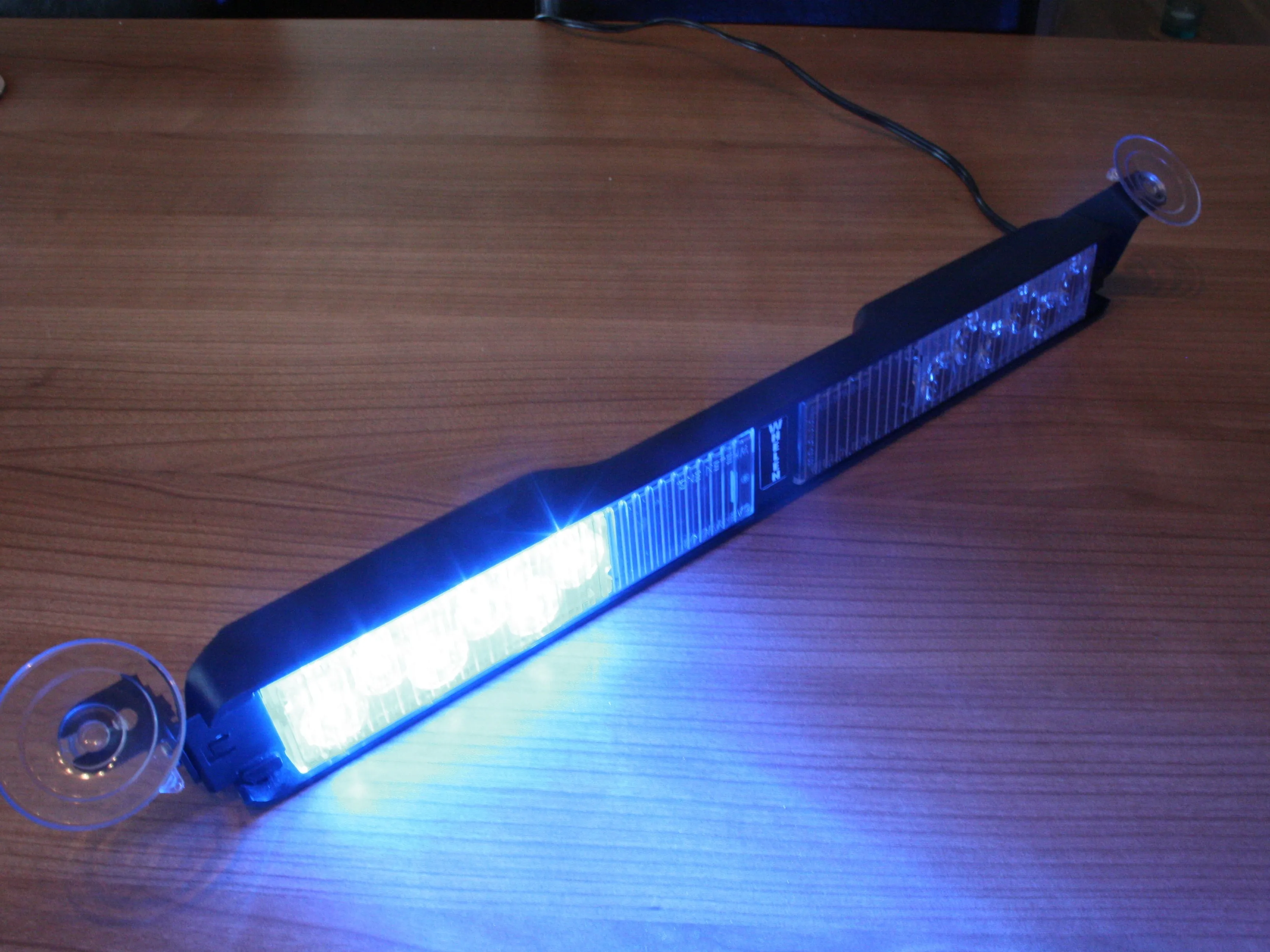

• Это второе поколение Slimlighter от Whelen. В то время как первое поколение имело множество 5-миллиметровых светодиодов, это поколение Slimlighter имеет 'всего' 12 светодиодов в стиле TIR6.

• Хватит болтать, давайте разберем его :)

Шаг 2

• По желанию можно сначала снять кронштейны для присосок. Они крепятся двумя винтами Philips.

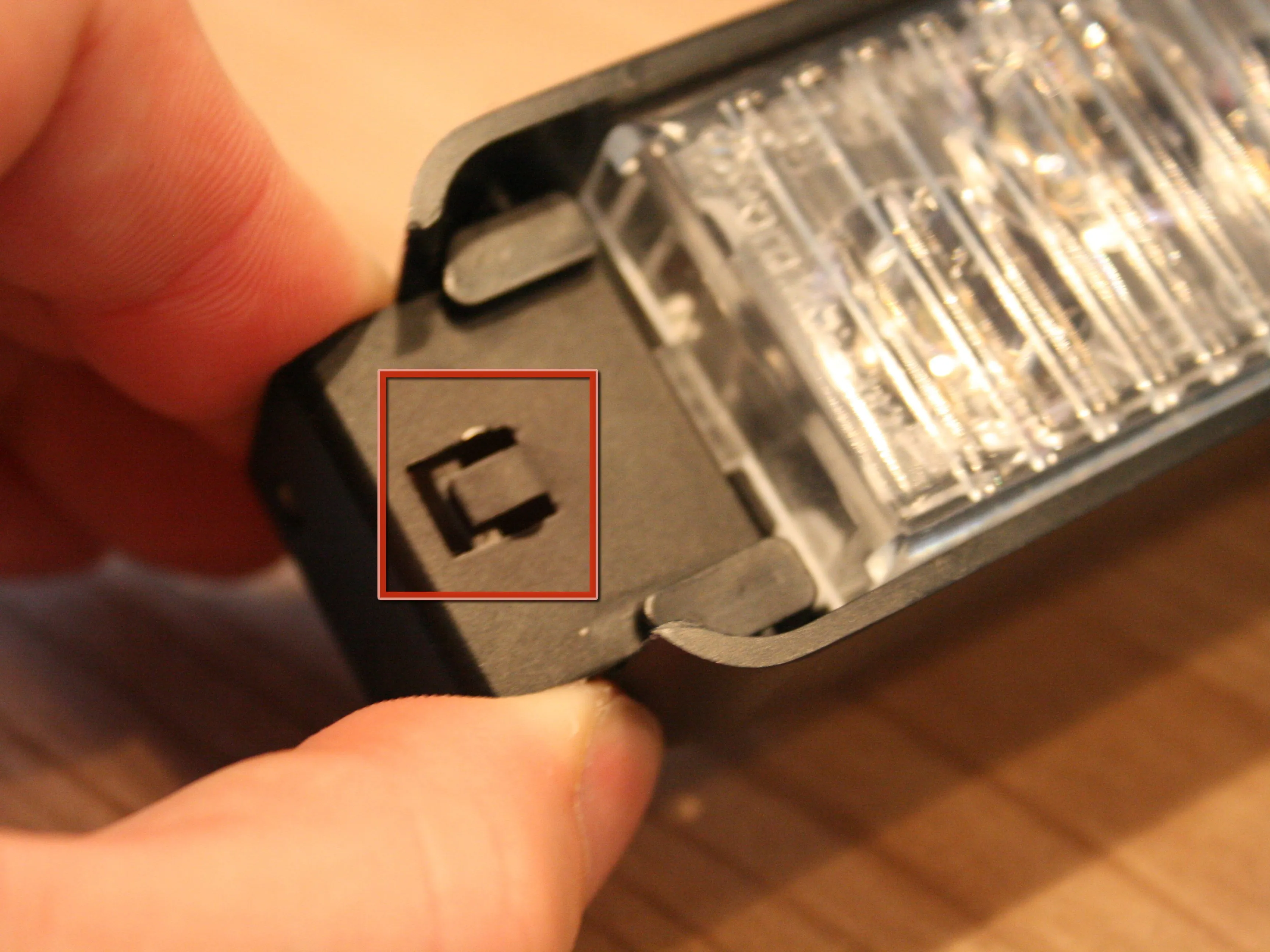

• Затем можно снять крепежные скобы. Они удерживаются небольшой выемкой, которую нужно поддеть палочкой. Повторите этот шаг для другой стороны.

• Как только выемка будет поднята, потяните кронштейн в сторону от светильника, как показано на рисунке.

Шаг 3

• После освобождения кронштейнов фонарь можно легко разобрать. Начните с поднятия линзы рассеивателя вверх, как показано на рисунке.

• Здесь также могут быть прозрачные линзы, процедура аналогична.

• Обратите внимание, что линза имеет аналогичную выемку на другой стороне, под логотипом Whelen. Осторожно вытащите линзу из-под нее, не прилагайте усилий, иначе она сломается.

Шаг 4

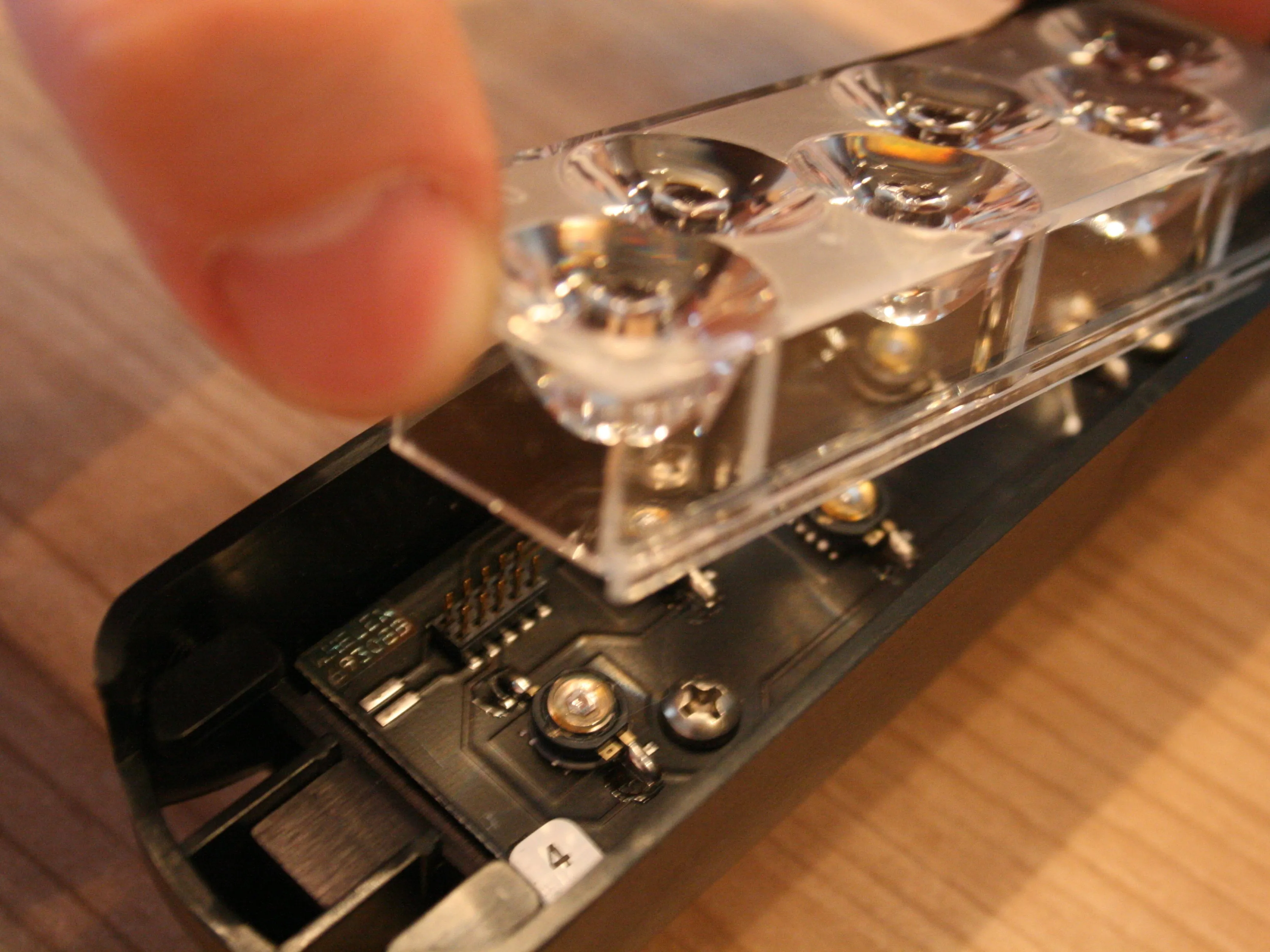

• Сняв линзы рассеивателя, вы увидите оптику. Они ничем не закреплены, поэтому осторожно выньте их, как показано на рисунке.

• Отличная оптика, спасибо Whelen.

• Попробуйте включить свет, посмотрите на разницу с этой оптикой и без нее.

Шаг 5

• Теперь вы можете ОСТОРОЖНО вынуть светодиодный блок. Он прикреплен к металлической скобе, рассеивающей тепло. Будьте осторожны с проводами. Обратите внимание, что кронштейн удерживается пластиковым корпусом. Возможно, потребуется помощь, прежде чем он поддастся.

Шаг 6

• Провода удерживаются наклеенным логотипом Whelen. Логотип можно легко удалить, просто аккуратно оторвите его.

Шаг 7

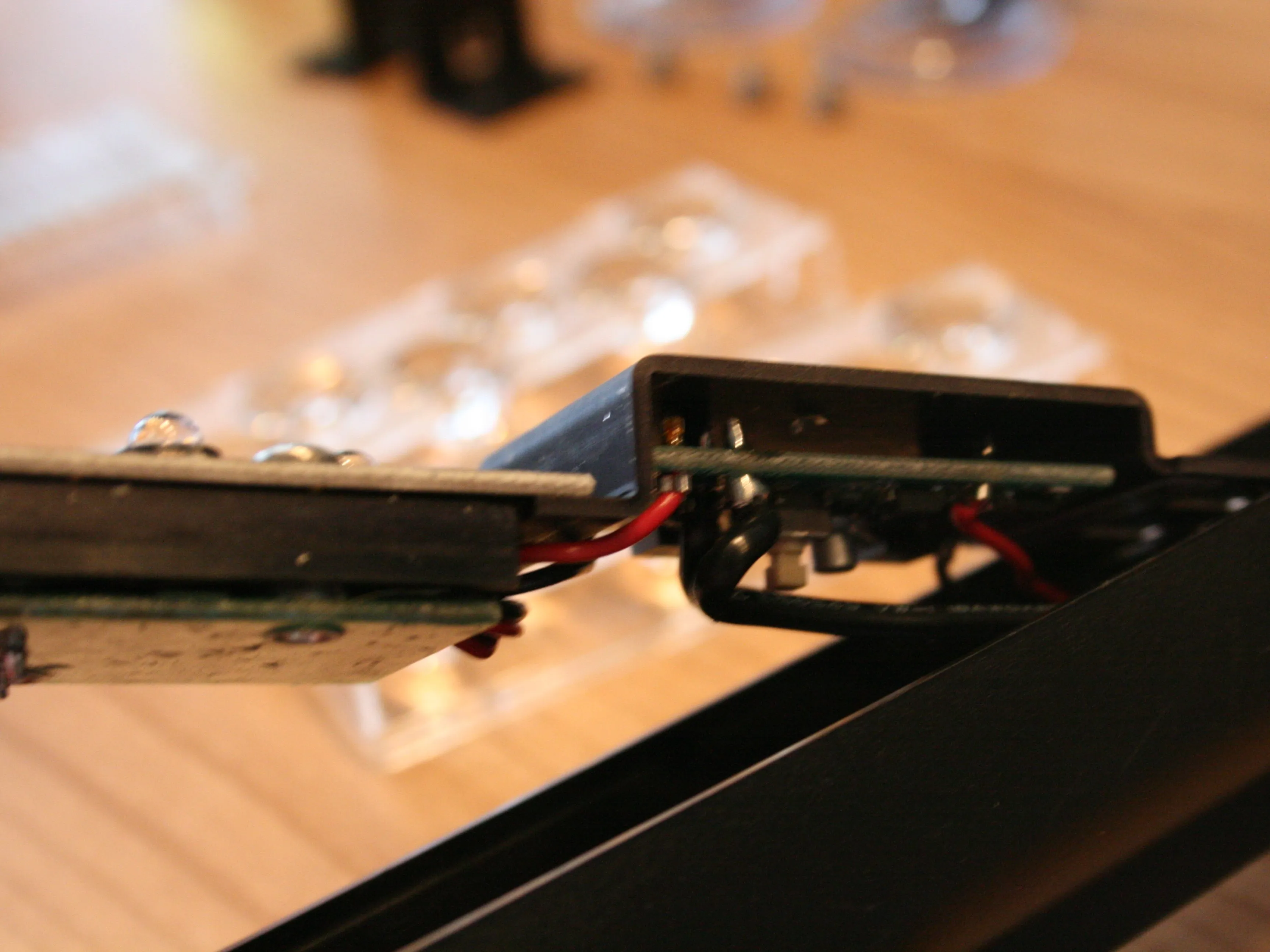

• После удаления вкладки с логотипом Whelen фонарь полностью разбирается.

• Выньте два металлических кронштейна, удерживающих фонарь.

• Обратите внимание, что один из кронштейнов удерживает (часть) блок мигалки.

Шаг 8

• При необходимости выкрутите шесть винтов Philips, чтобы снять плату светодиодов с кронштейна.

• Обратите внимание, что задняя печатная плата удерживается теми же винтами.

• Светодиодную плату можно легко заменить на любую другую плату TIR6, любого цвета (насколько я смог проверить!).

• Обратите внимание, что между платой светодиодов и кронштейном находится охлаждающая паста. Обязательно замените ее.

Шаг 9

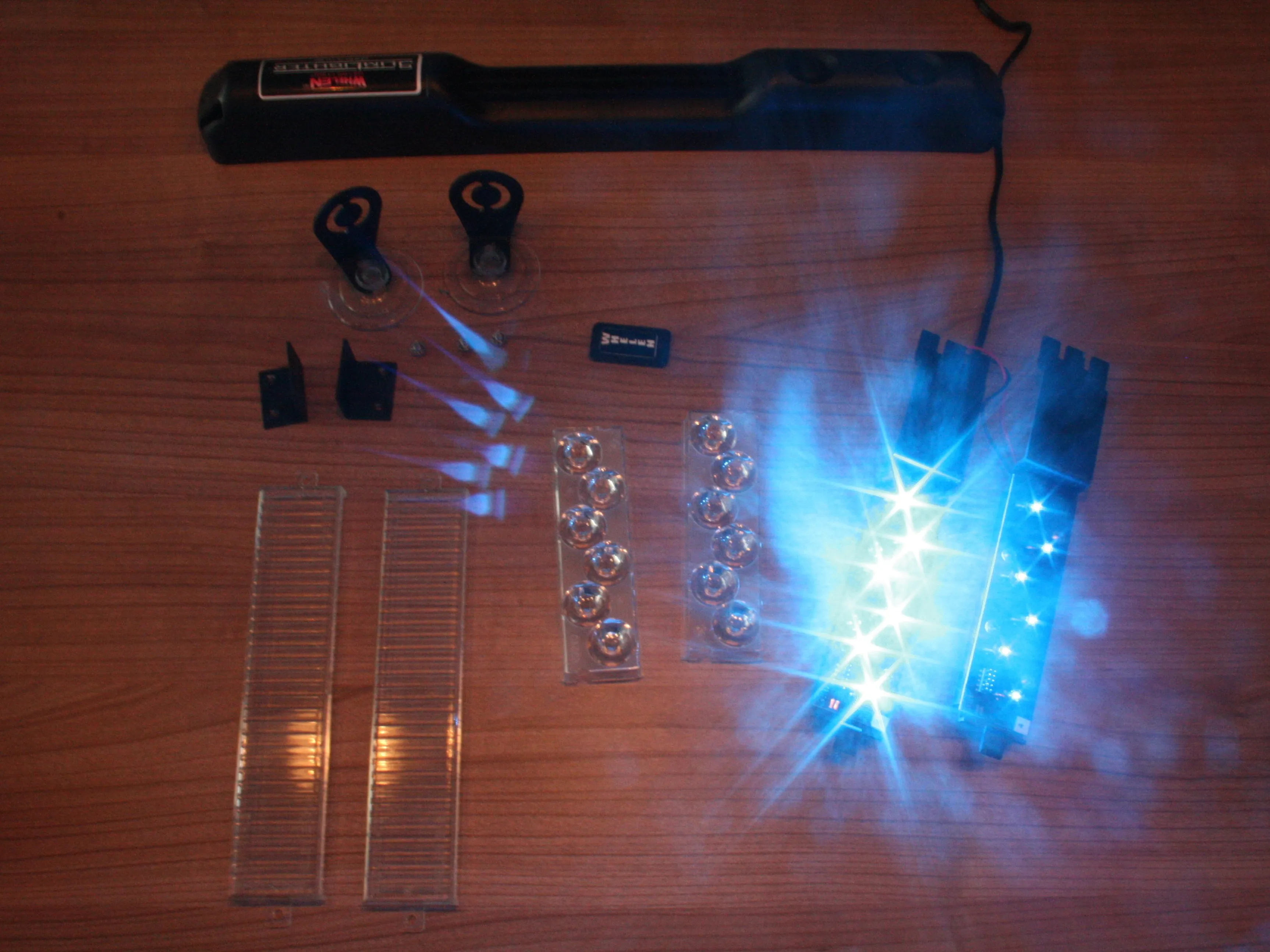

• Все готово! Больше никаких шагов не требуется :)
