Разборка Wiko Pulp 4G

Введение

Один из многих смартфонов среднего сегмента от компании Wiko. Мы рассмотрели этот доступный смартфон поближе.

Следите за нами на Facebook, Instagram или Twitter, чтобы узнать больше о разборе и других интересных вещах.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Wiko Pulp 4G

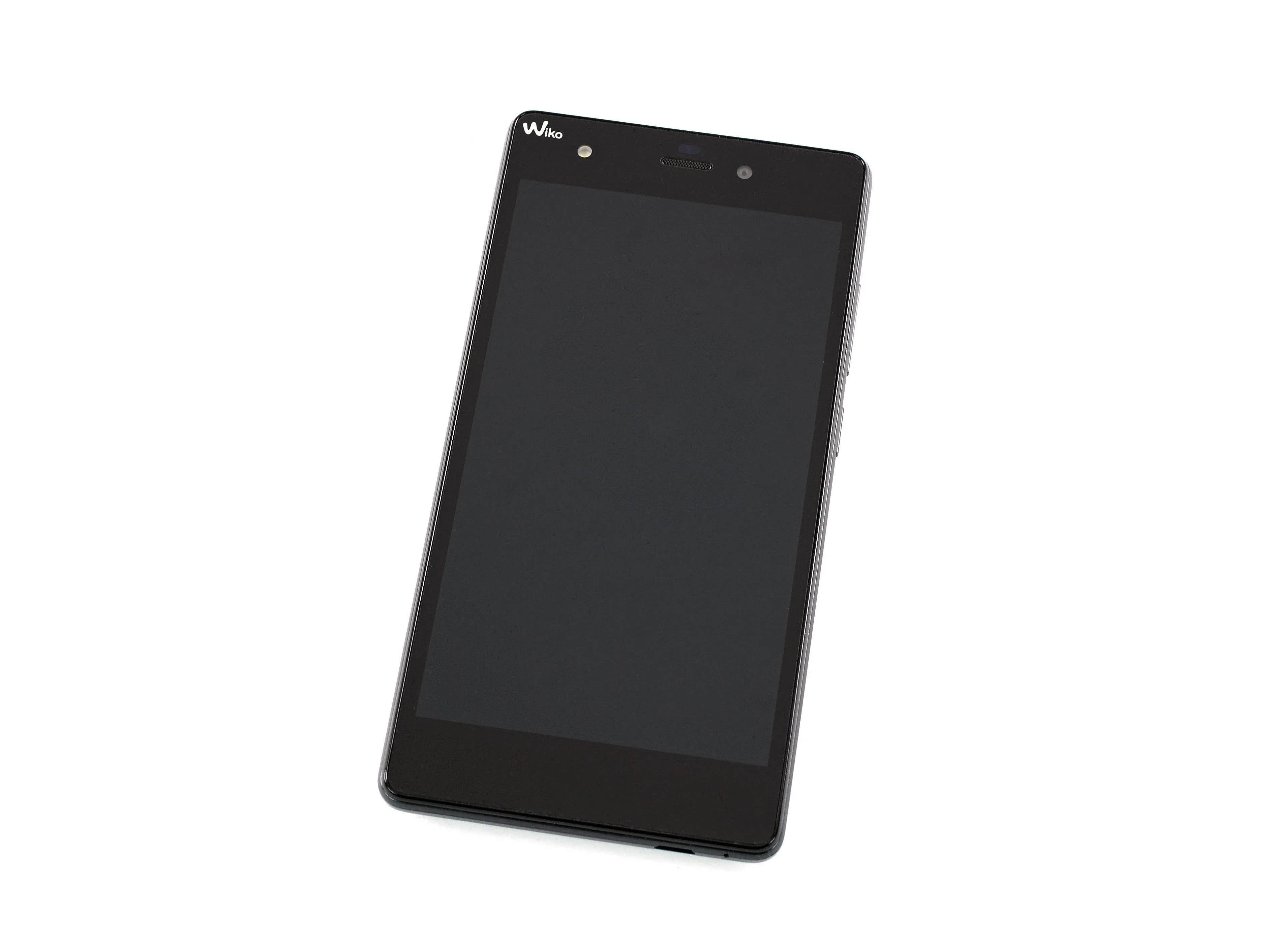

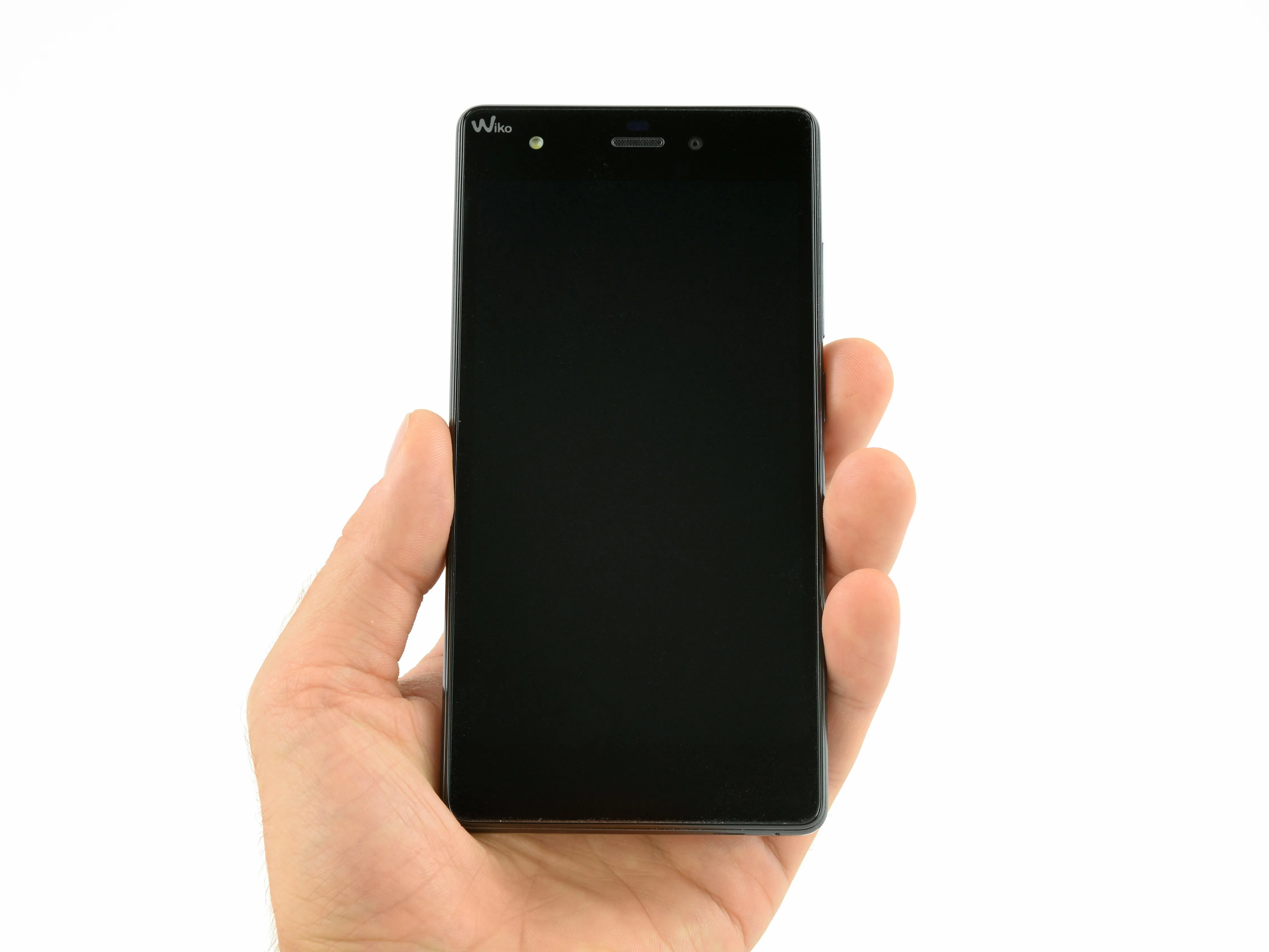

• Итак, что мы имеем? На первый взгляд, этот доступный смартфон обладает впечатляющими характеристиками:

• Qualcomm® Snapdragon Quad-Core с частотой 1,2 ГГц.

• 2 ГБ ОЗУ и 16 ГБ ПЗУ (и дополнительная Micro SD до 64 ГБ)

• 5-дюймовый IPS-дисплей с разрешением 1280x720 пикселей

• 13-мегапиксельная камера с возможностью записи видео 1080P при 30 к/с

• USB OTG, стандартный 3,5-мм разъем для наушников и встроенный стерео FM-радиоприемник

• Android 5.1 Lollipop

• Dual sim: 1 micro SIM + 1 nano SIM

Шаг 2

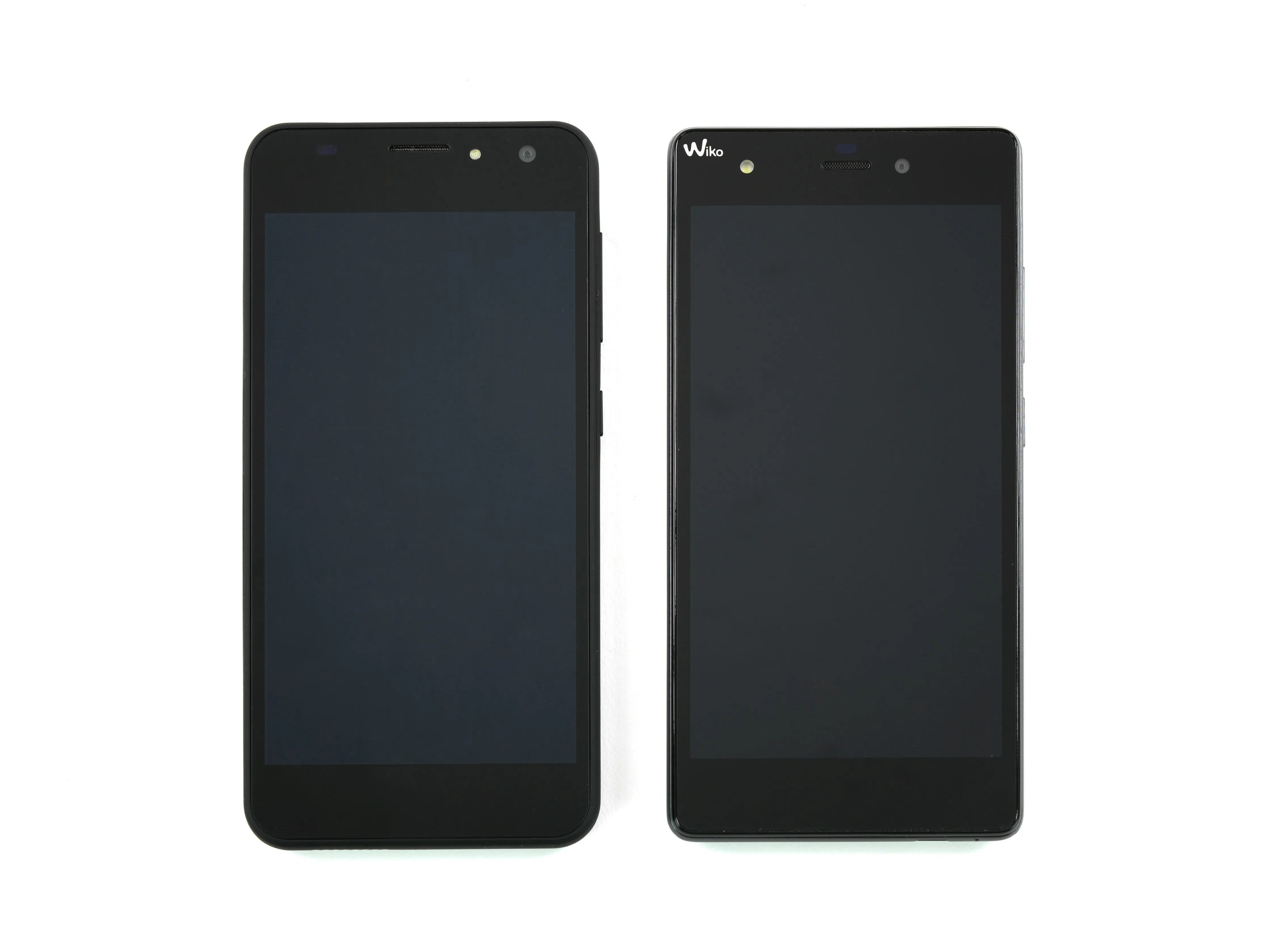

• Мы поставили shift5.1 (слева) рядом с нашим Wiko Pulp 4G и увидели некоторые сходства в их дизайне.

• При официальной длине Wiko 143,9 мм сверху вниз он всего на 0,1 мм короче, чем shift5.1.

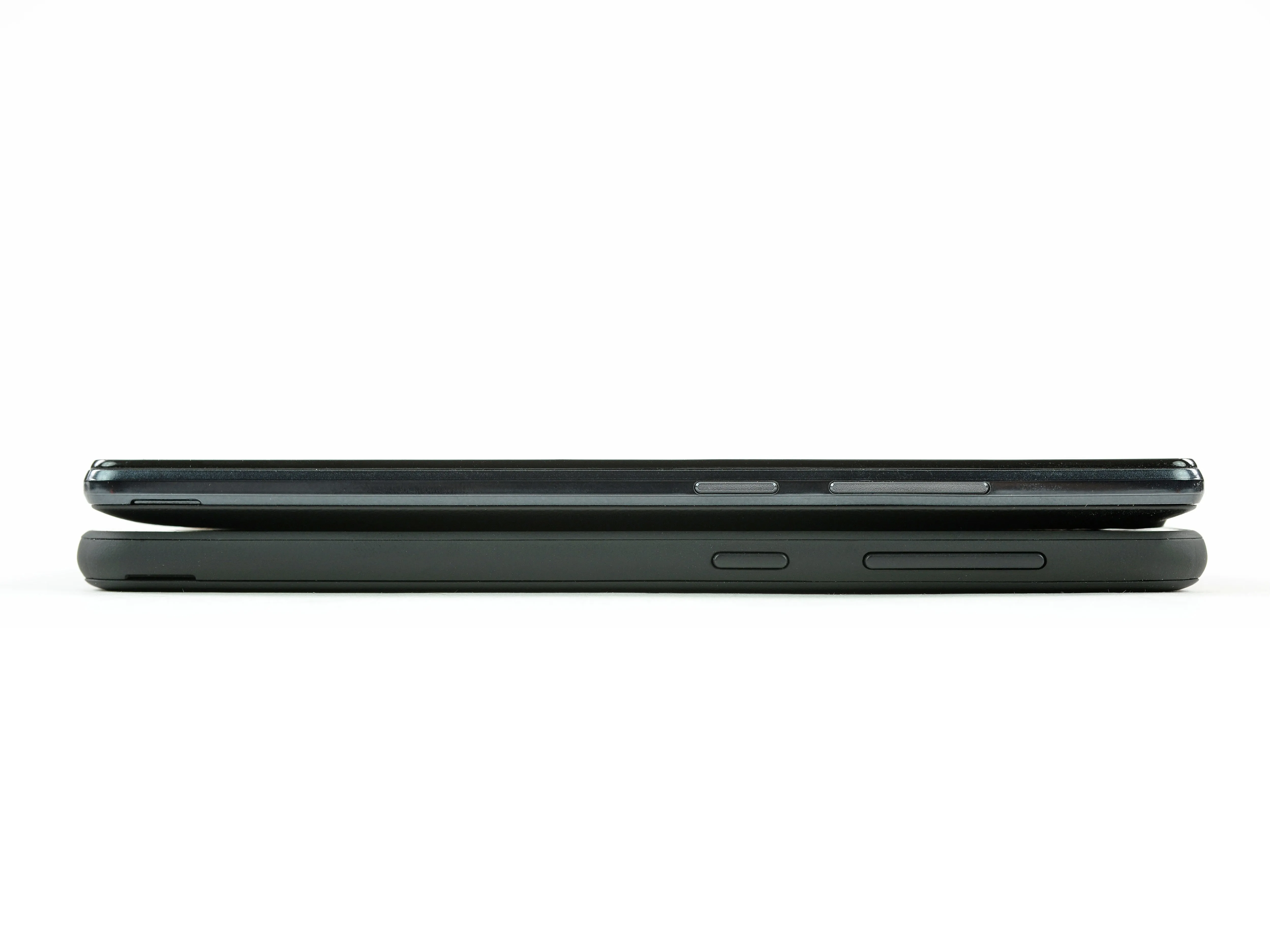

• Мы сыграли с телефонами в очень простую игру 'смартфон Дженга', чтобы посмотреть, как соотносятся их ширина и толщина... друг с другом.

• Оба телефона имеют одинаковую ширину: 72 мм. Толщина Pulp4G составляет 8,8 мм, но он кажется тоньше, чем 7 мм у shift 5.1, возможно, из-за изогнутых краев.

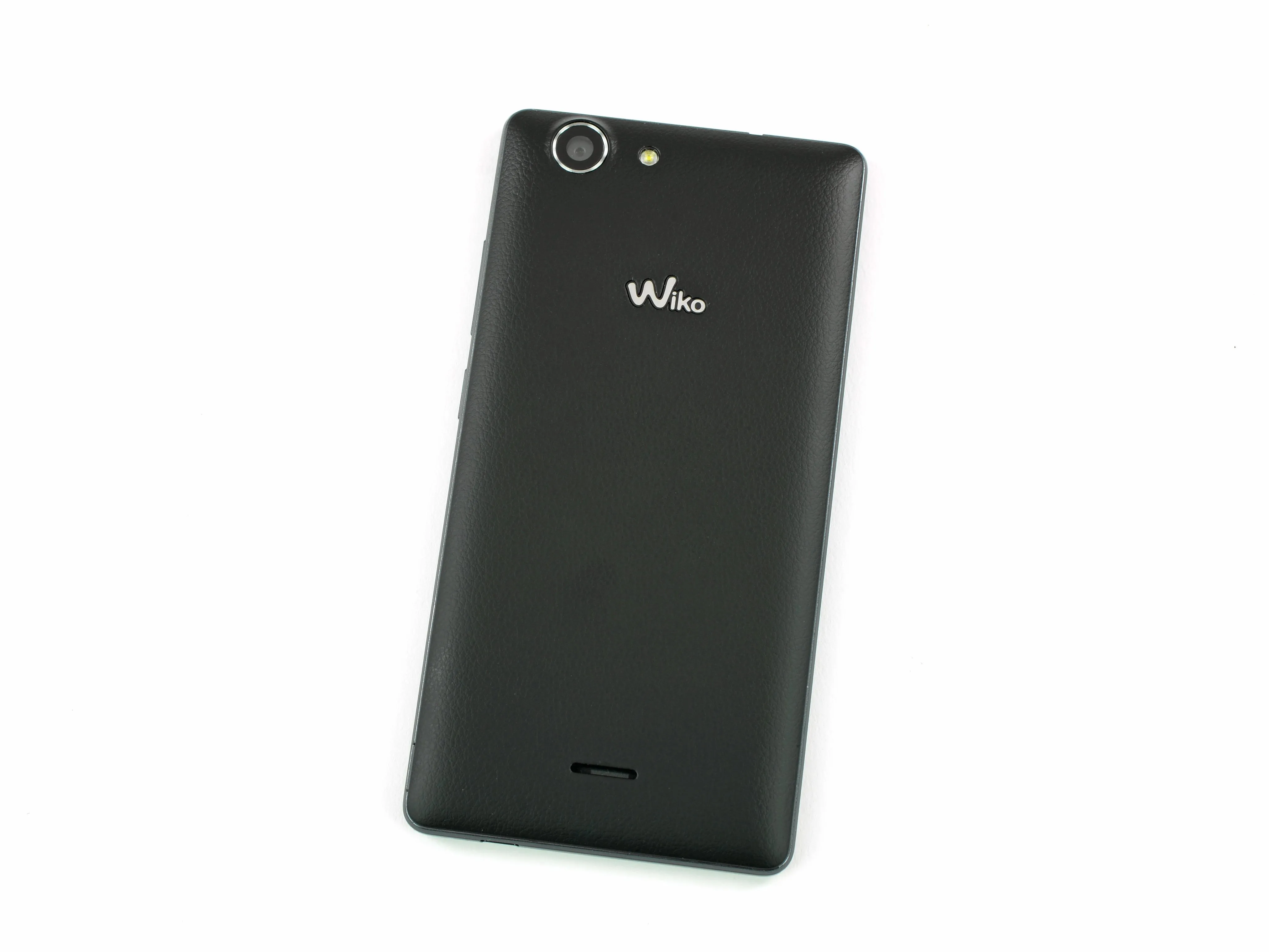

• Задняя крышка выглядит по-другому, но отщелкивается точно так же.

Шаг 3

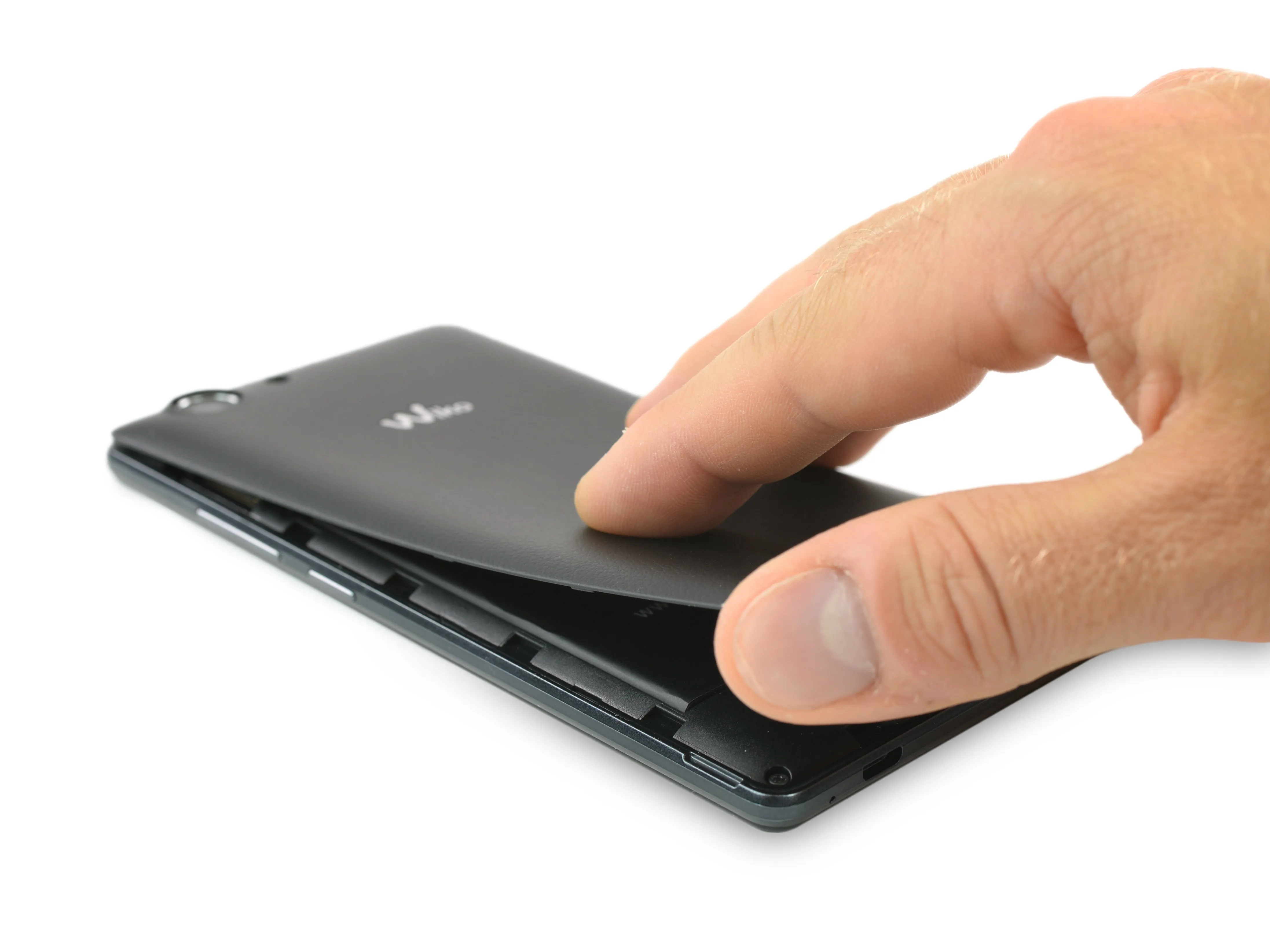

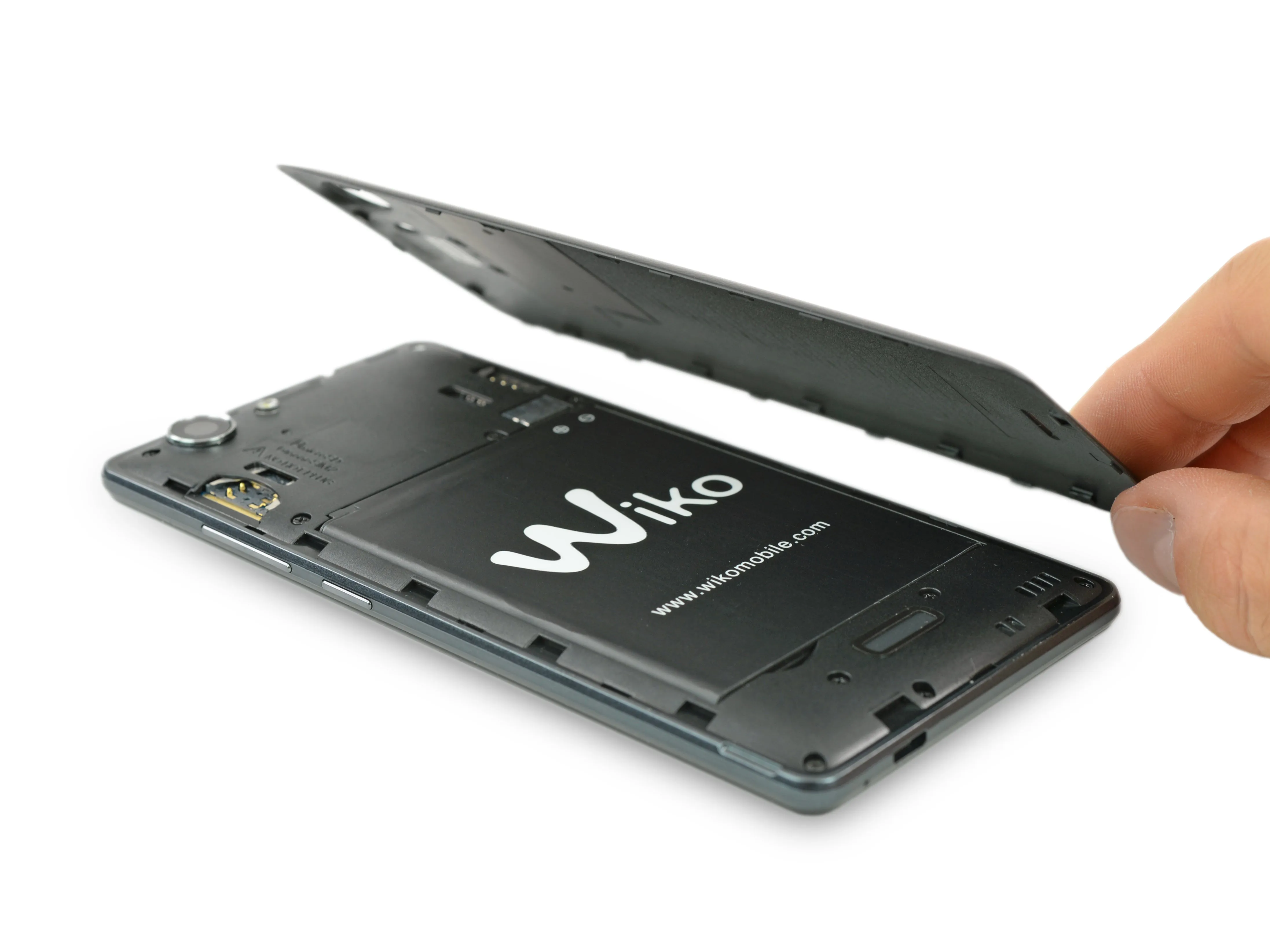

• Начиная с легко снимающейся задней крышки, мы начинаем путешествие к внутренностям этого смартфона.

Шаг 4

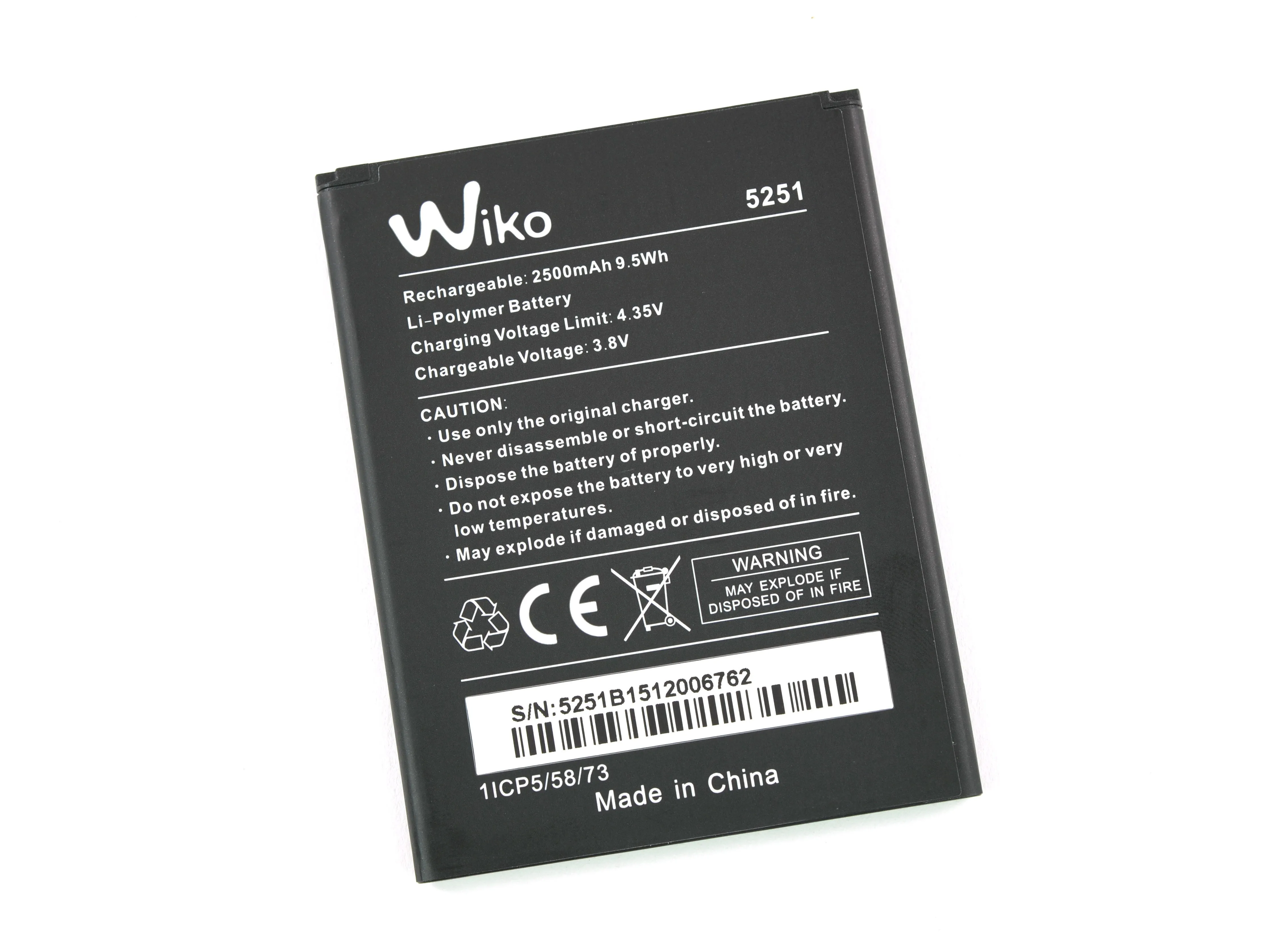

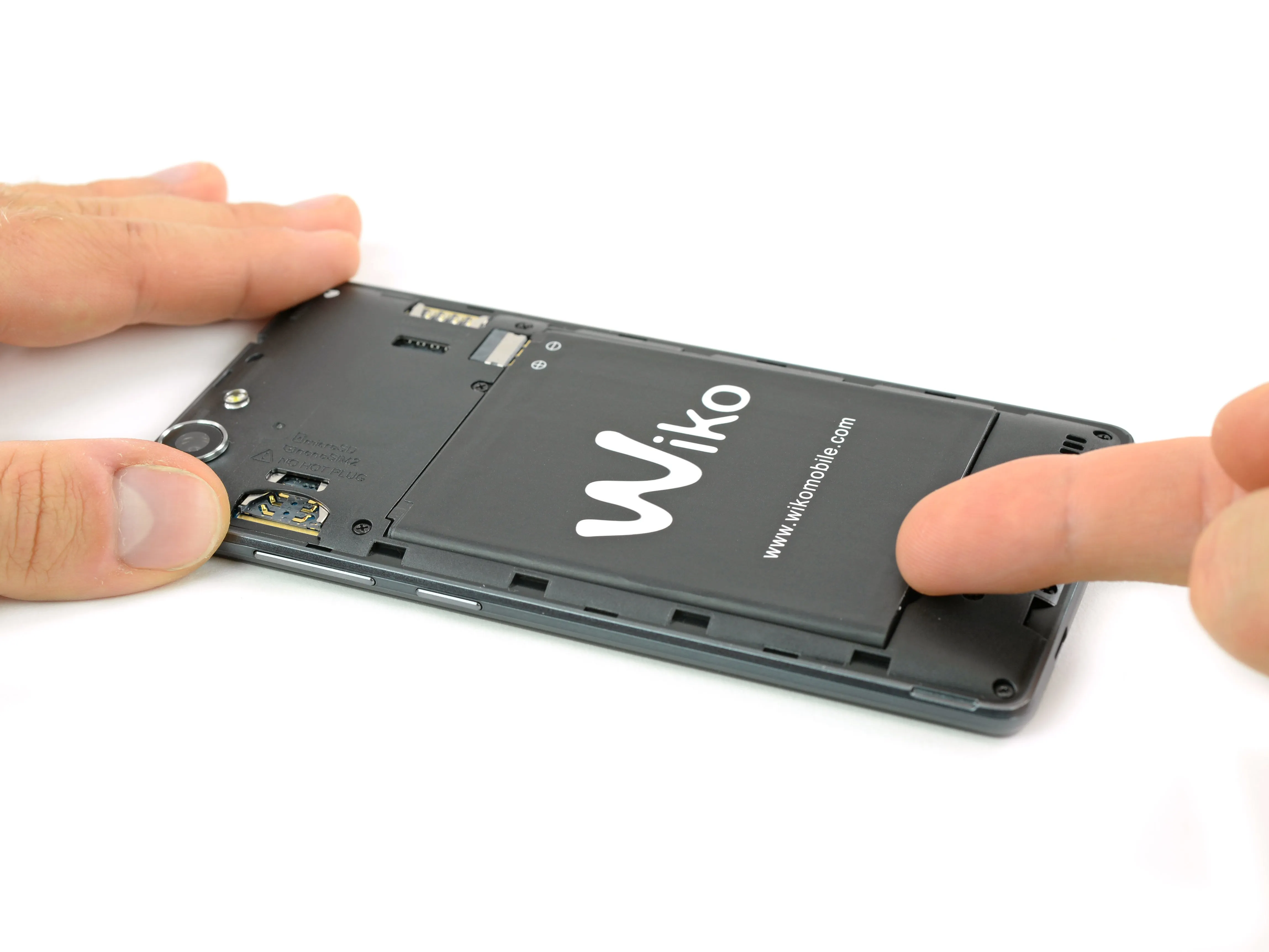

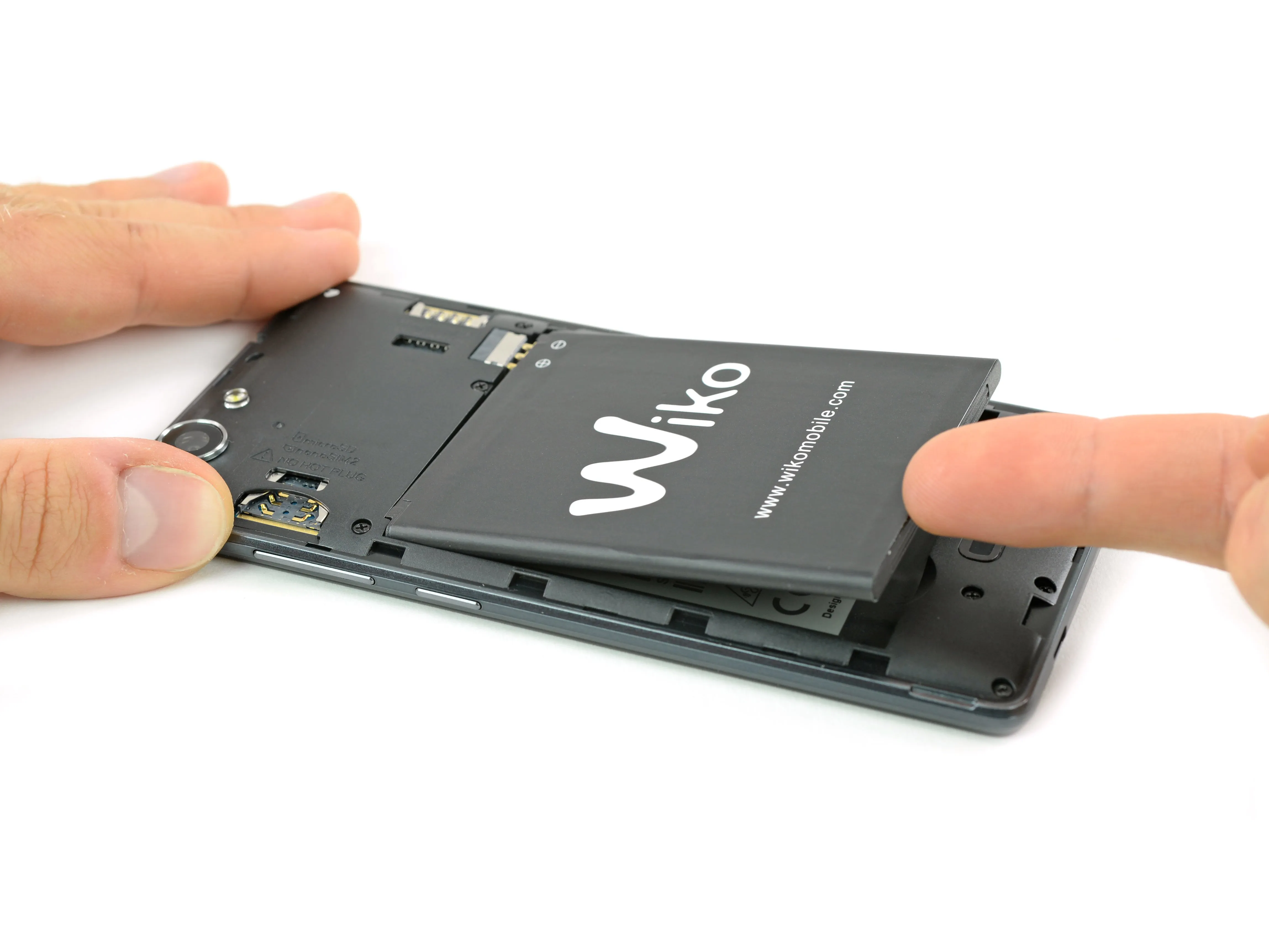

• Съемная литий-полимерная батарея вынимается одним движением пальца.

• С емкостью 9,5 Вт-ч (2500 мА-ч @ 3,8 В) он занимает место впереди iPhone 6 с 6,91 Втч (1810 мАч @ 3,82 В) и близко позади Galaxy S5 с 10,7 Вт-ч (2800 мА-ч @ 3,85 В).

Шаг 5

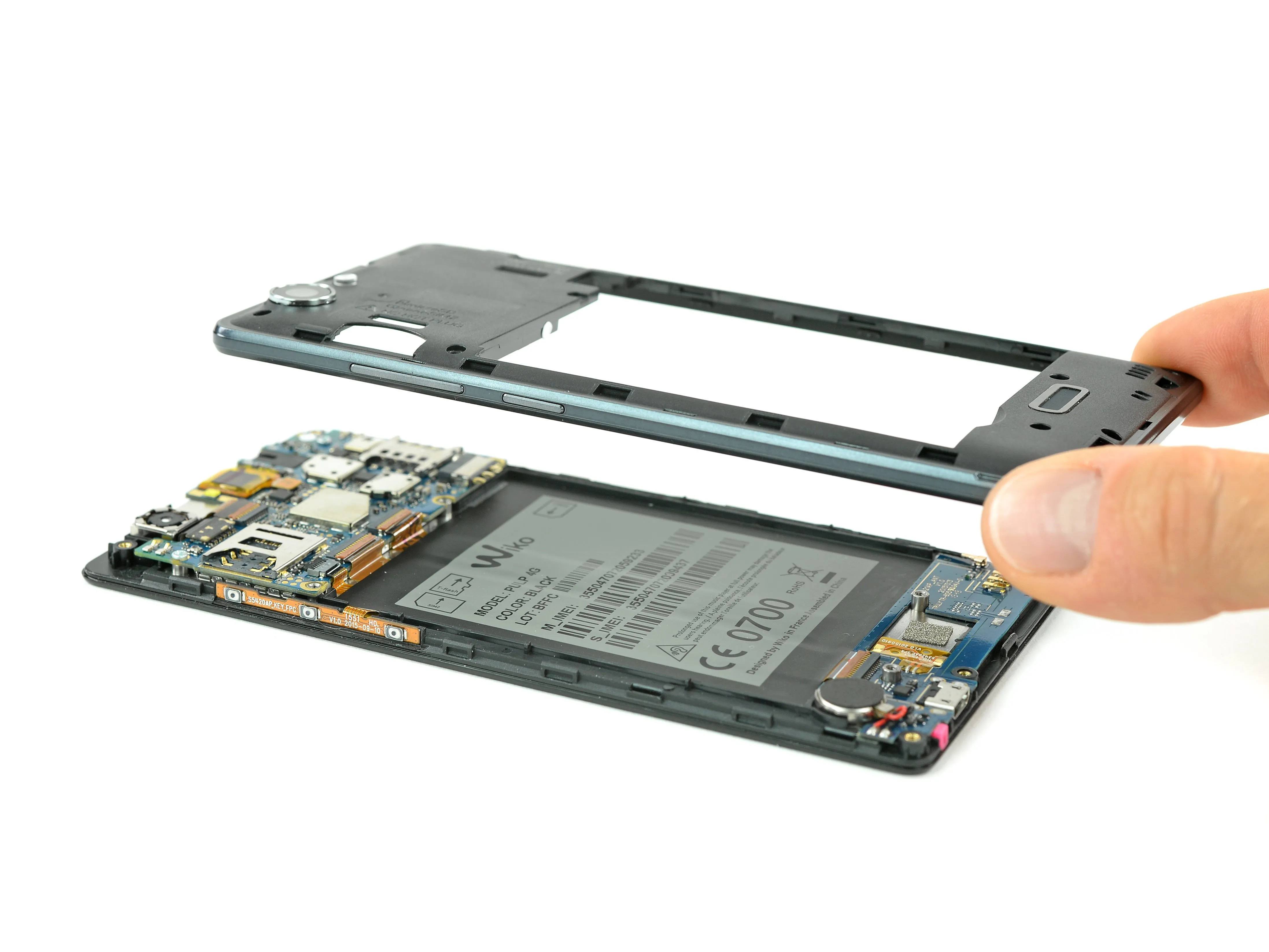

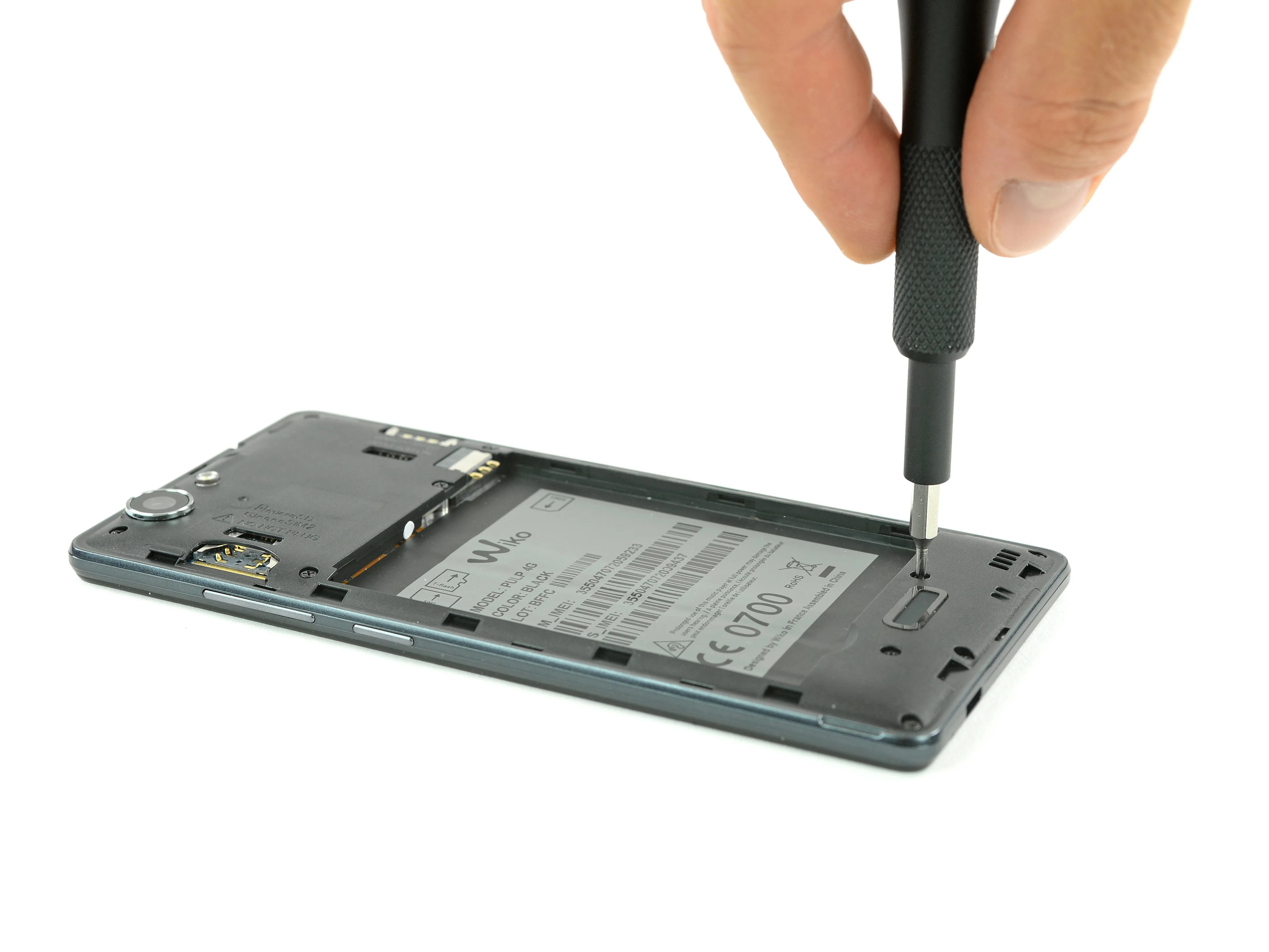

• Средняя рамка удерживается на месте одиннадцатью винтами Phillips.

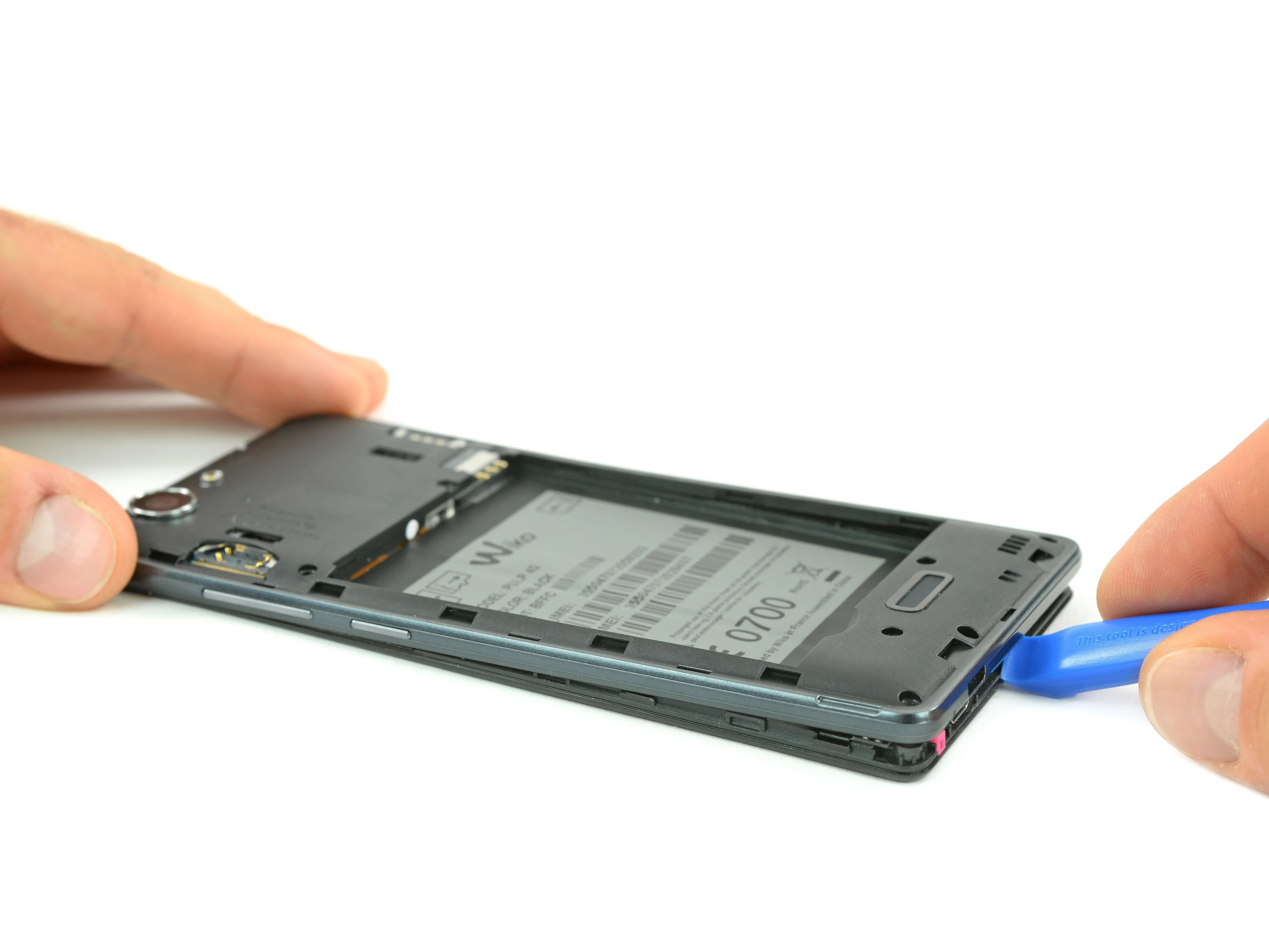

• Открутив эти винты, мы используем наш верный пластиковый инструмент для поддевания средней рамки.

Шаг 6

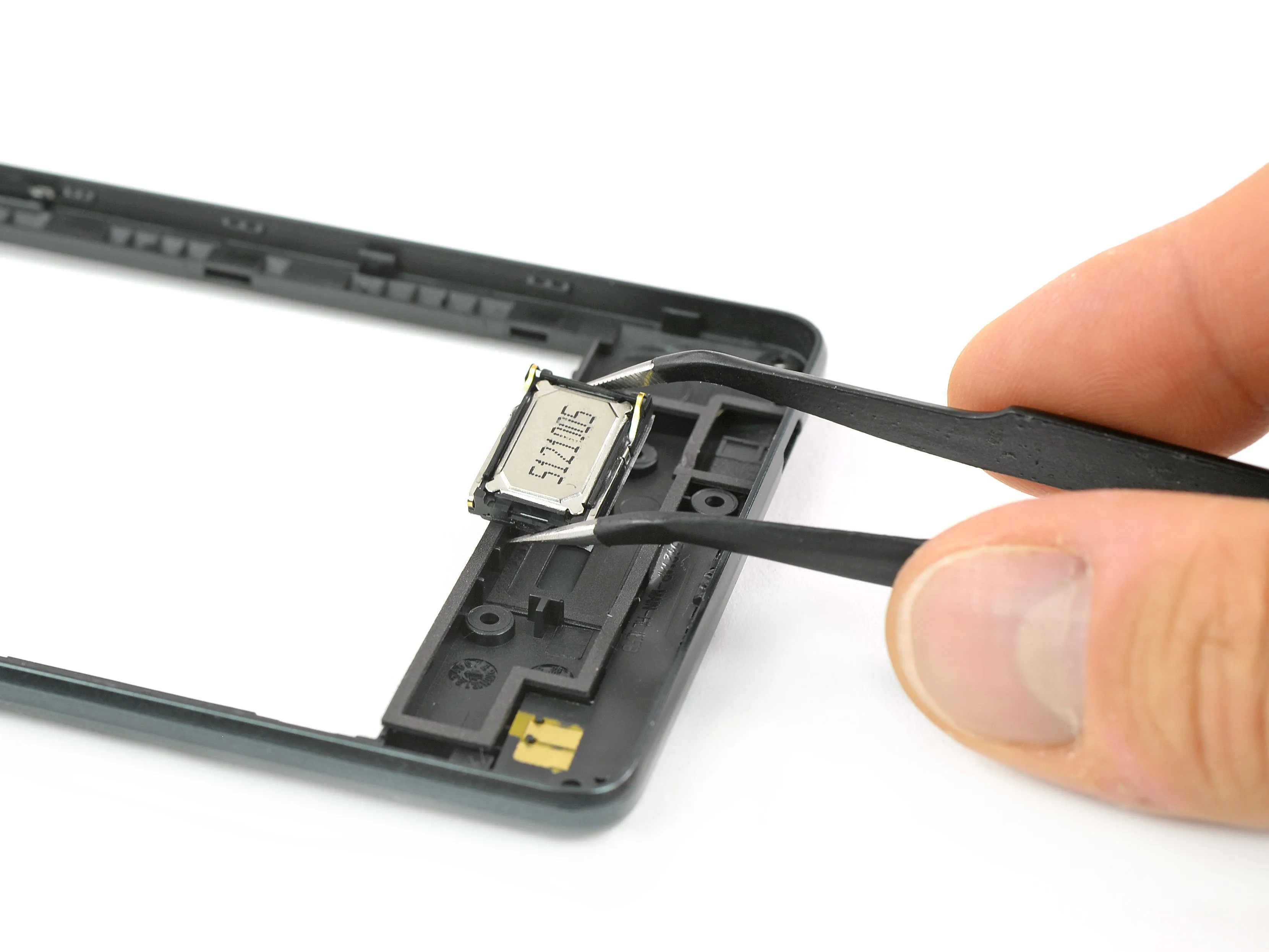

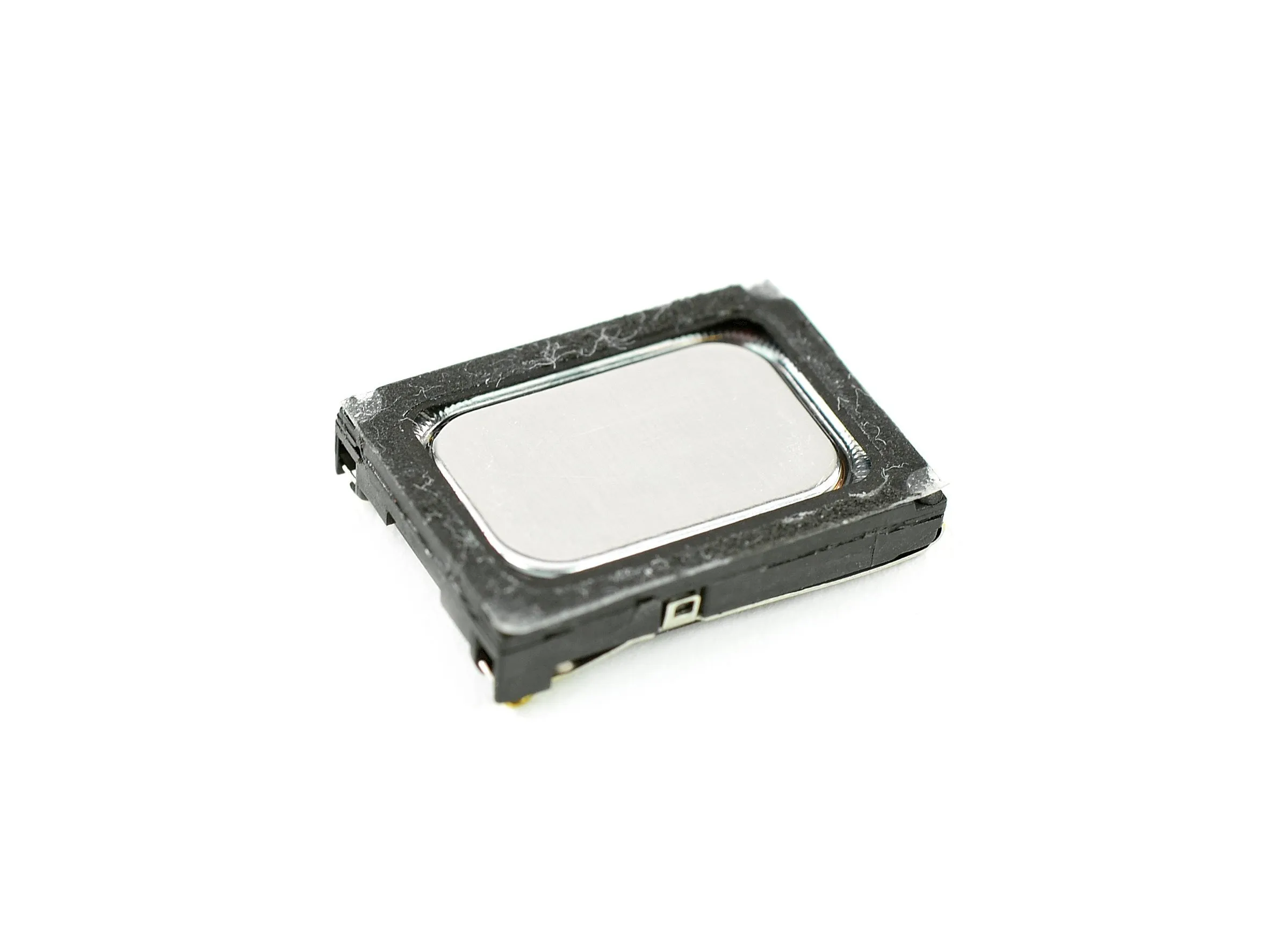

• Единственное, что осталось внутри средней рамки, - это громкий динамик на задней панели.

• Мы рады видеть, что он соединяется с материнской платой с помощью пружинных контактов, что позволяет легко заменить его в будущем.

Шаг 7

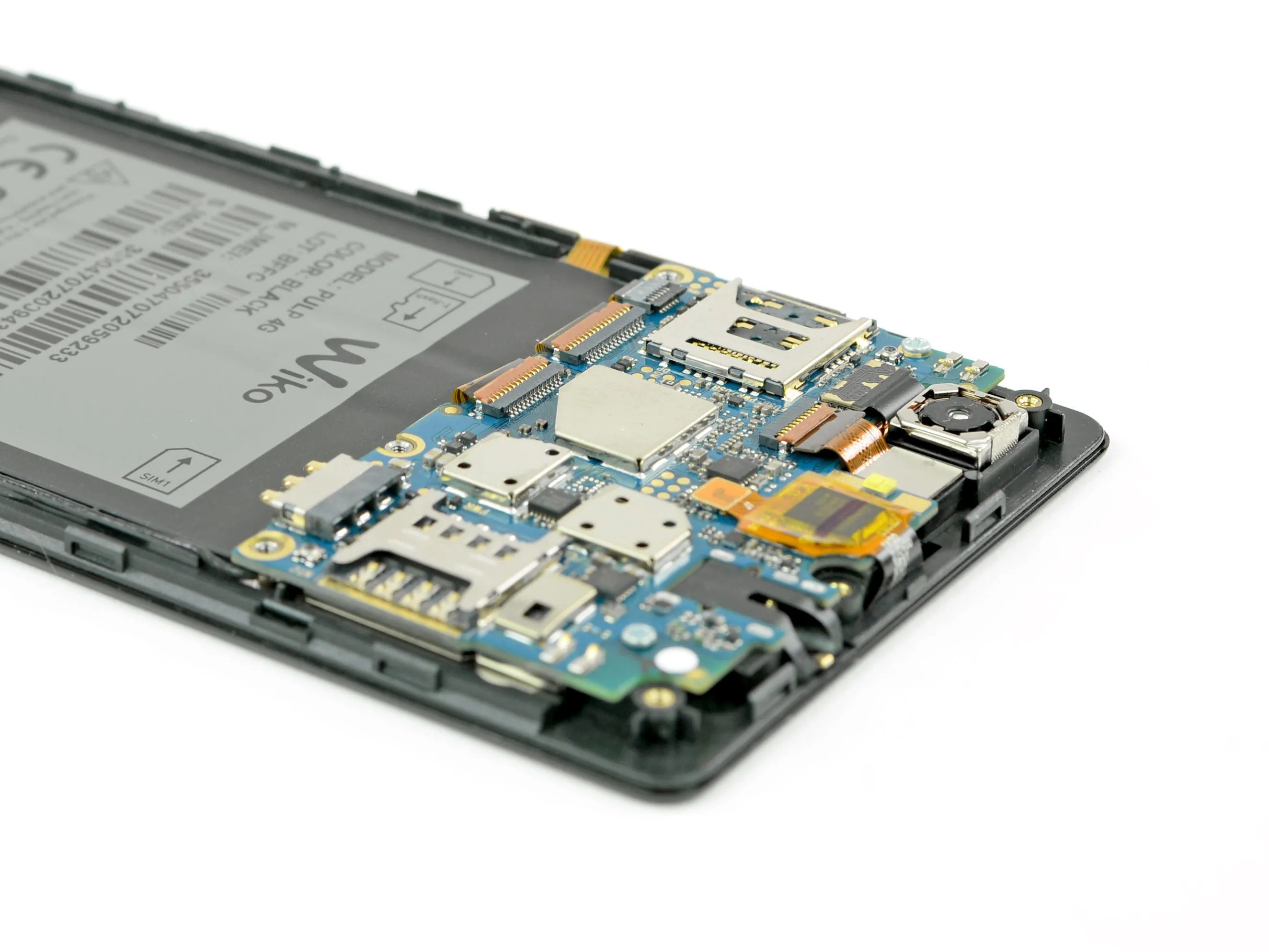

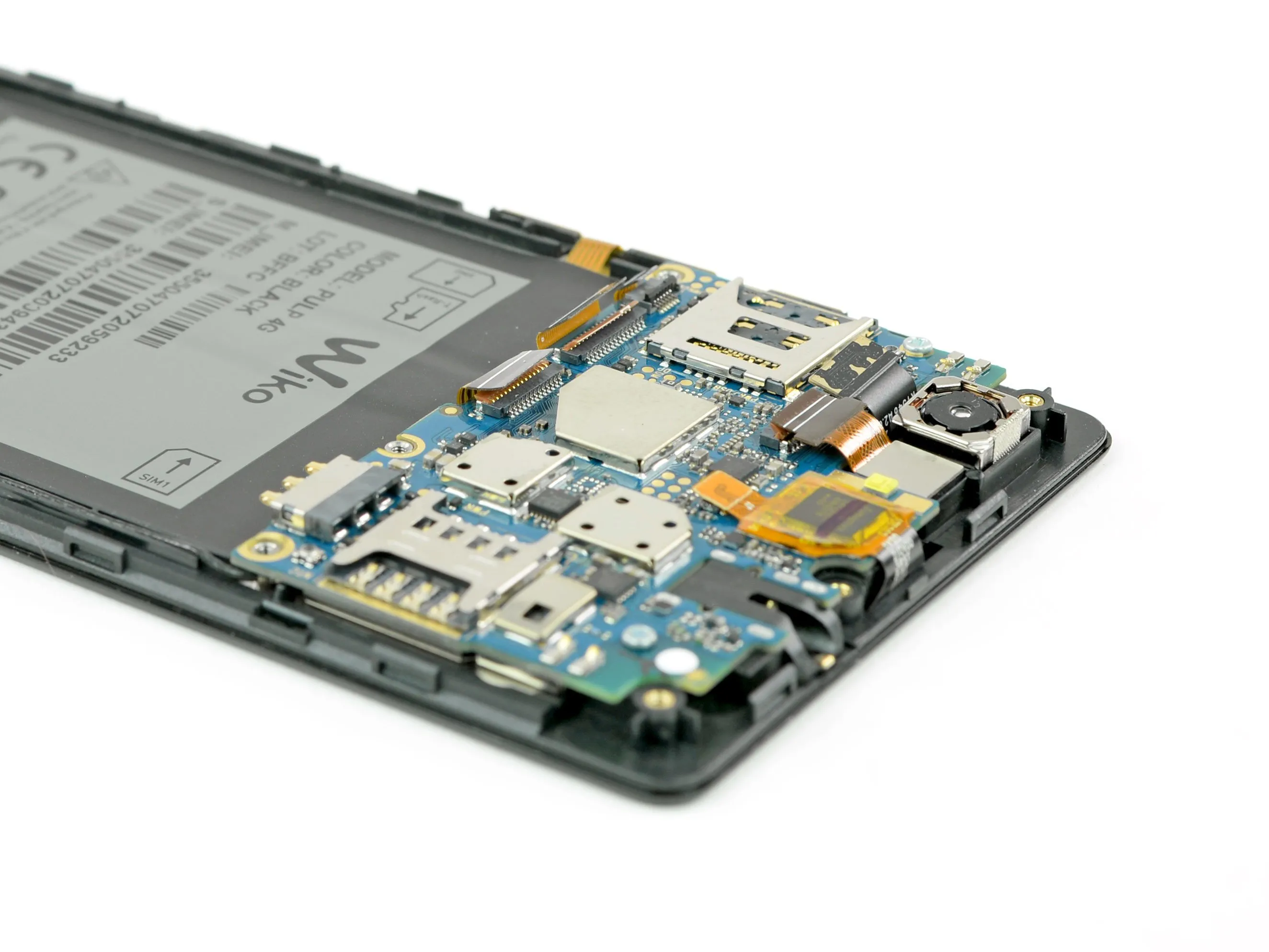

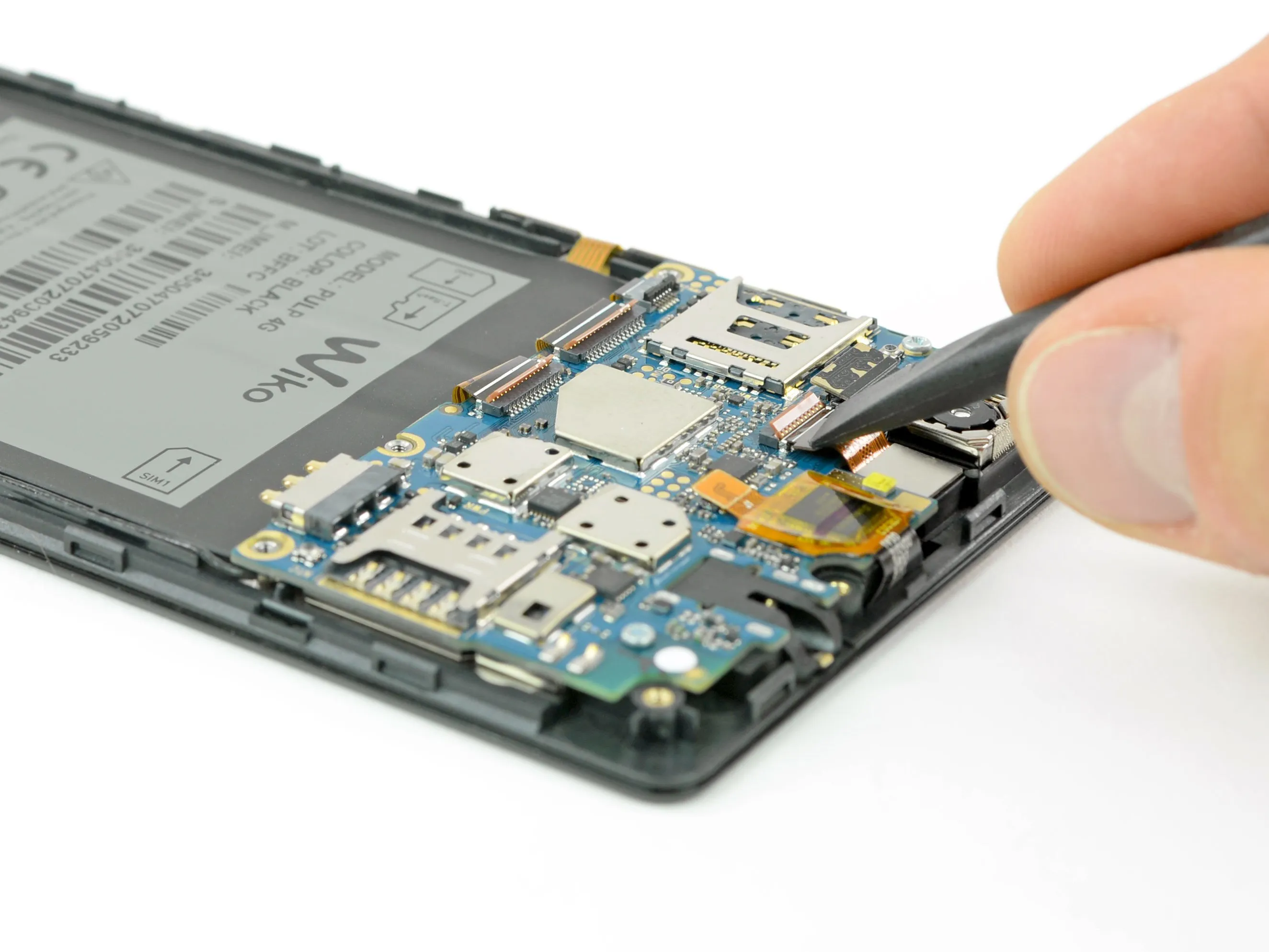

• На задней стороне дисплея в верхней части мы находим материнскую плату.

• На мгновение ликуем, увидев все эти разъемы ZIF и закрытые скобками пресс-разъемы. Затем начинаем быстро разблокировать и отсоединять их один за другим.

Шаг 8

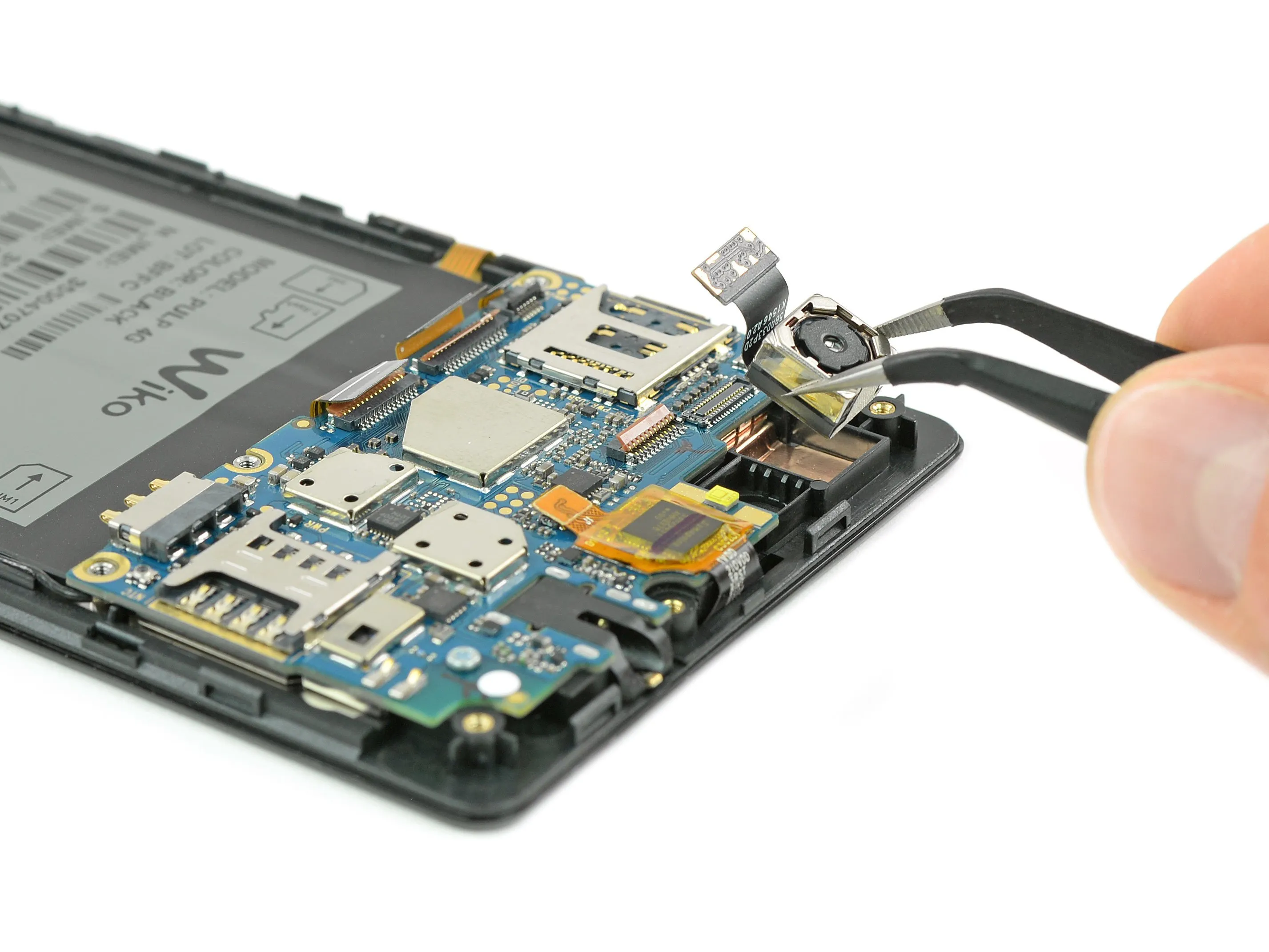

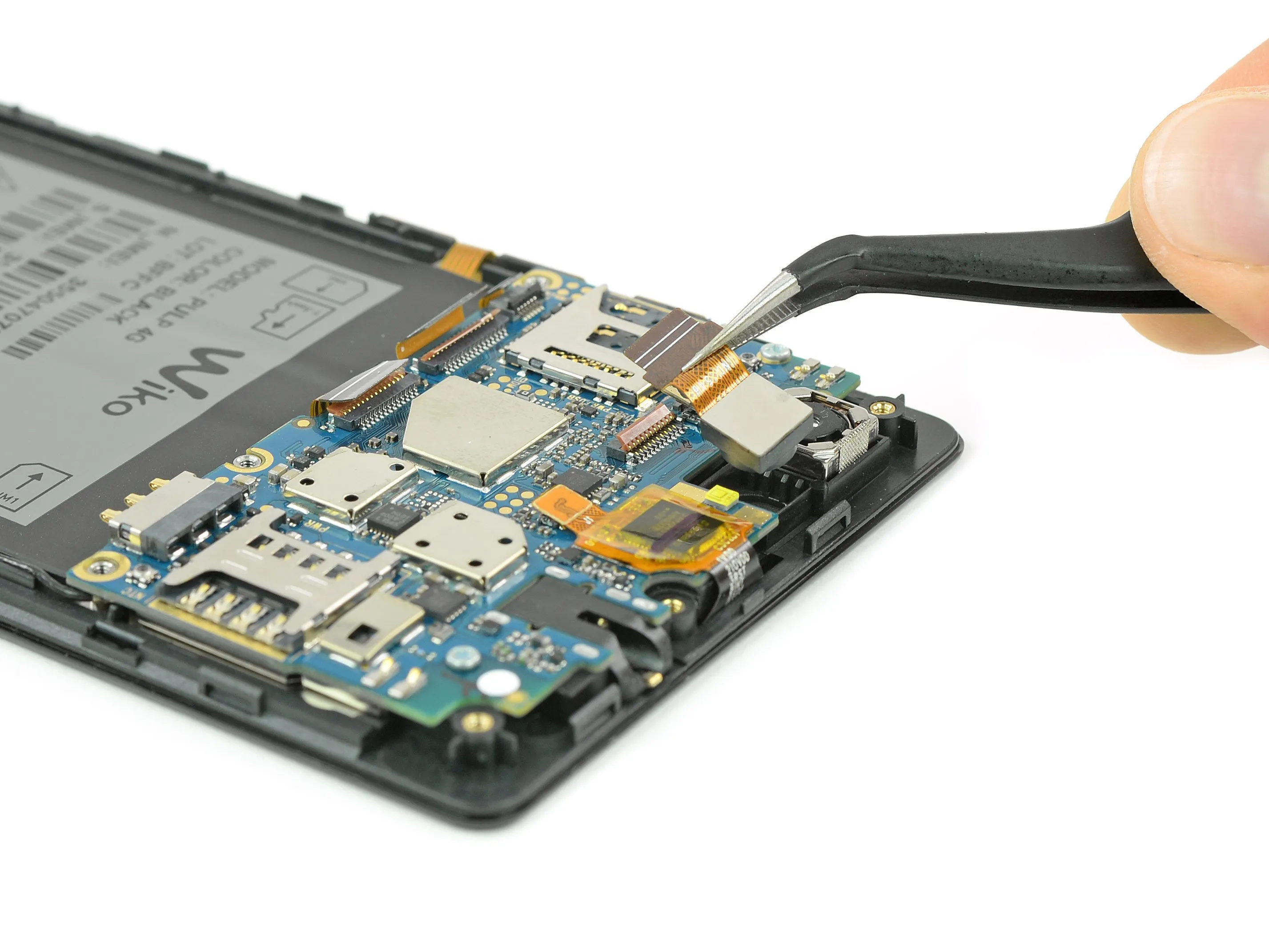

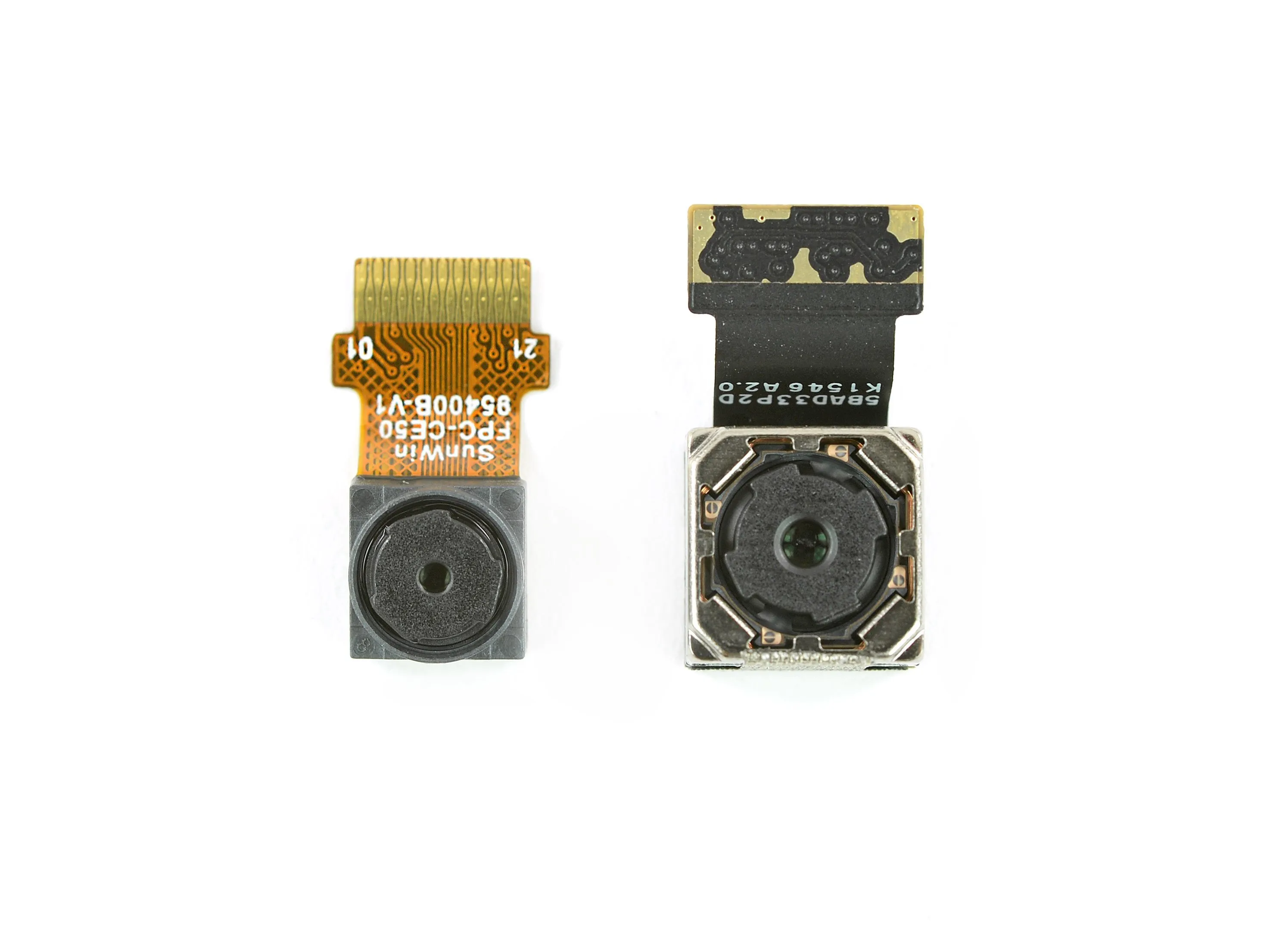

• Первое, что бросается в глаза, - это маленькая фронтальная камера на 5 мегапикселей.

• Второй на очереди - старший брат камеры на задней панели, которая обеспечивает 13 мегапикселей для записи видео в формате Full HD.

Шаг 9

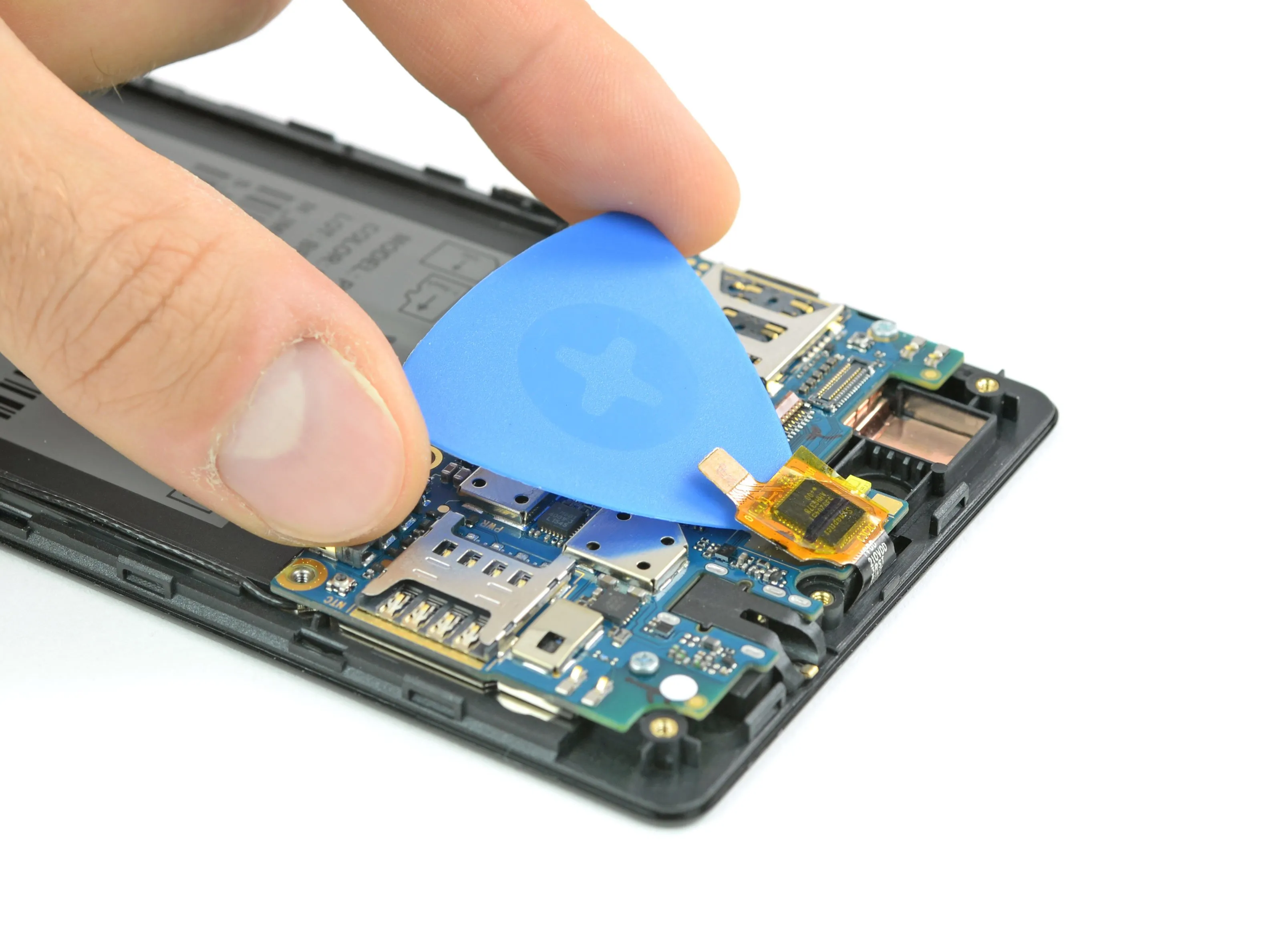

• Один из кабелей дисплея все еще цепляется за материнскую плату, но его можно легко отсоединить.

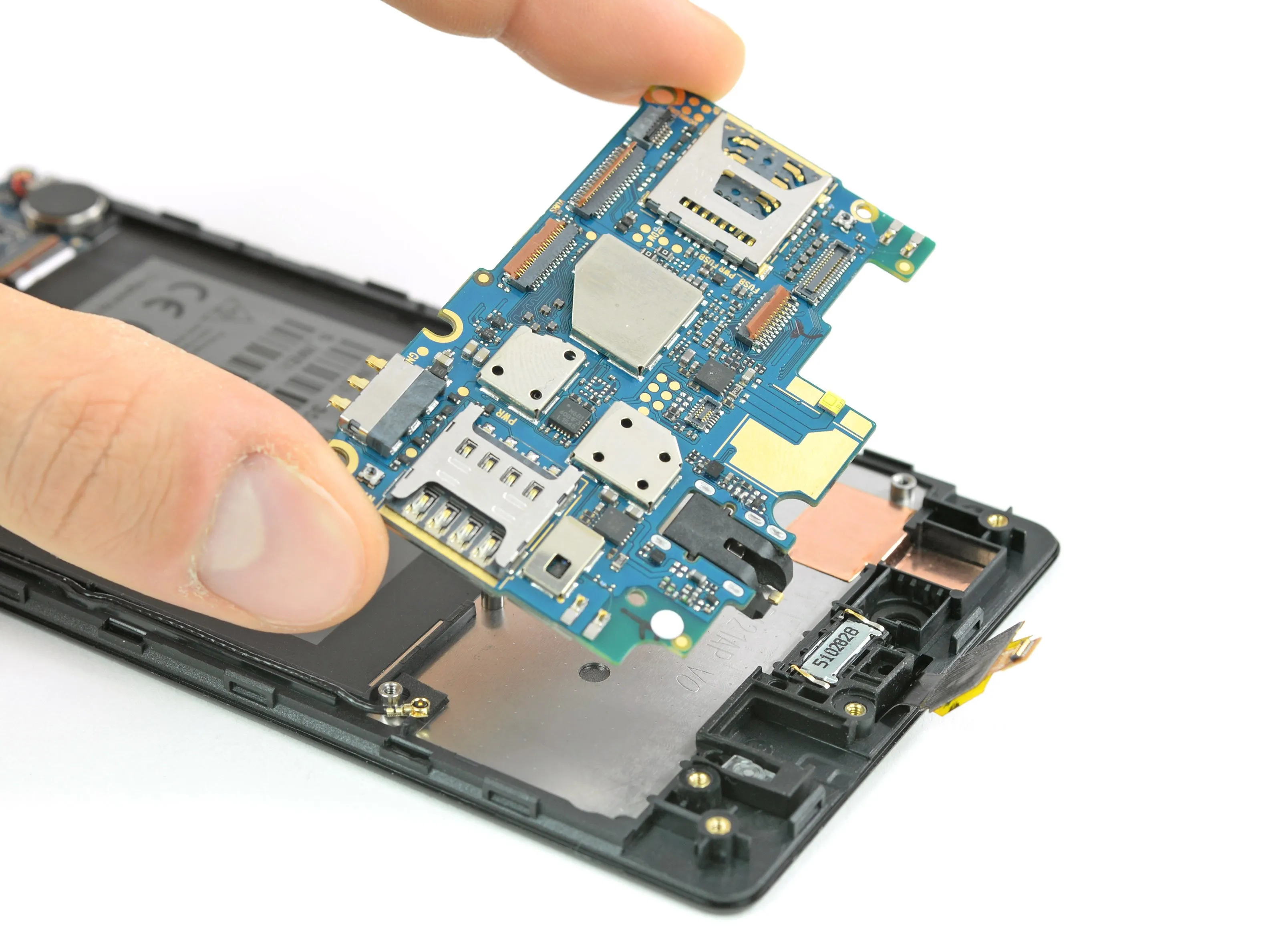

• Осталось открутить еще два крестообразных винта, и мы сможем извлечь плату для внимательного осмотра.

Шаг 10

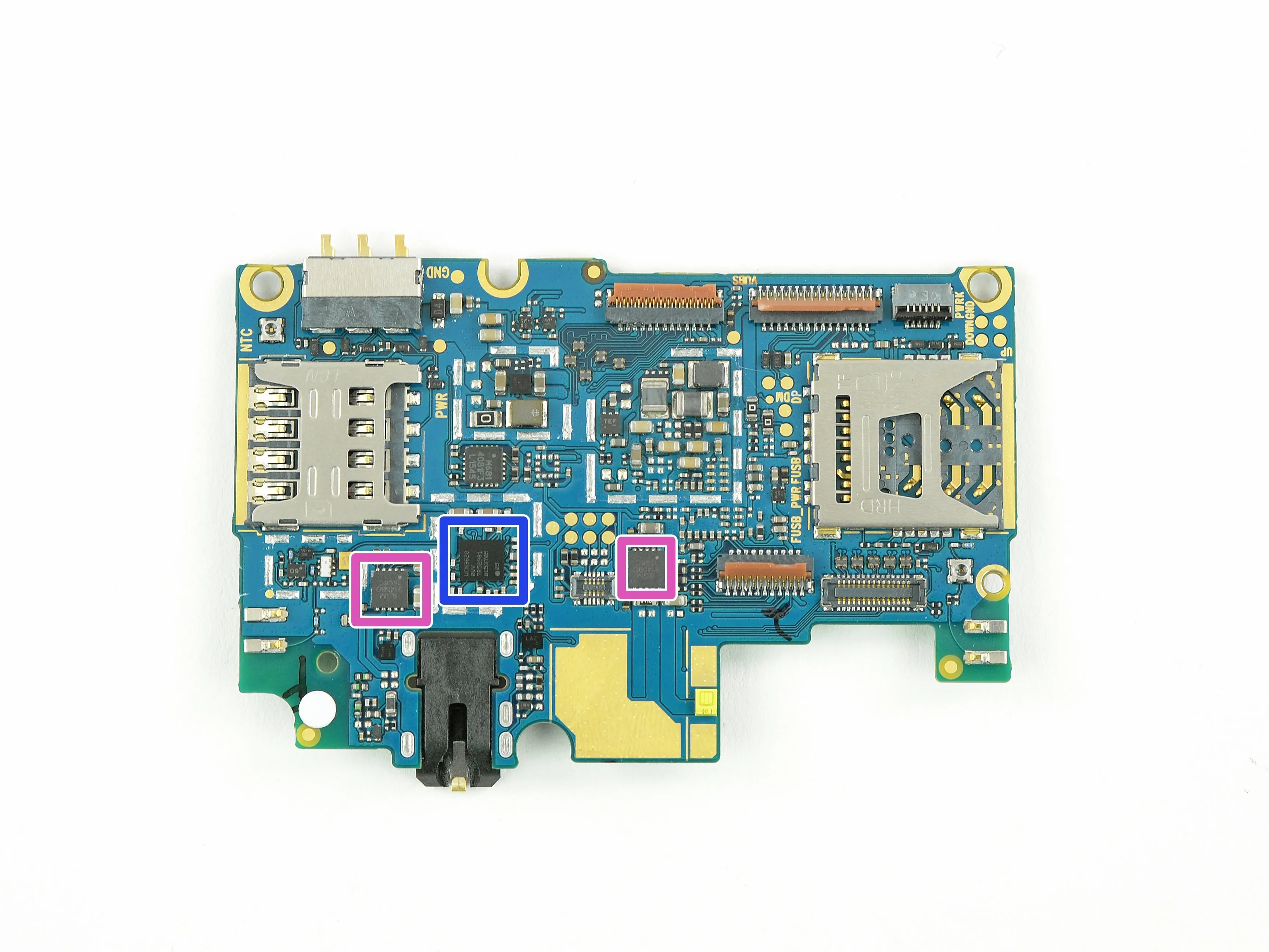

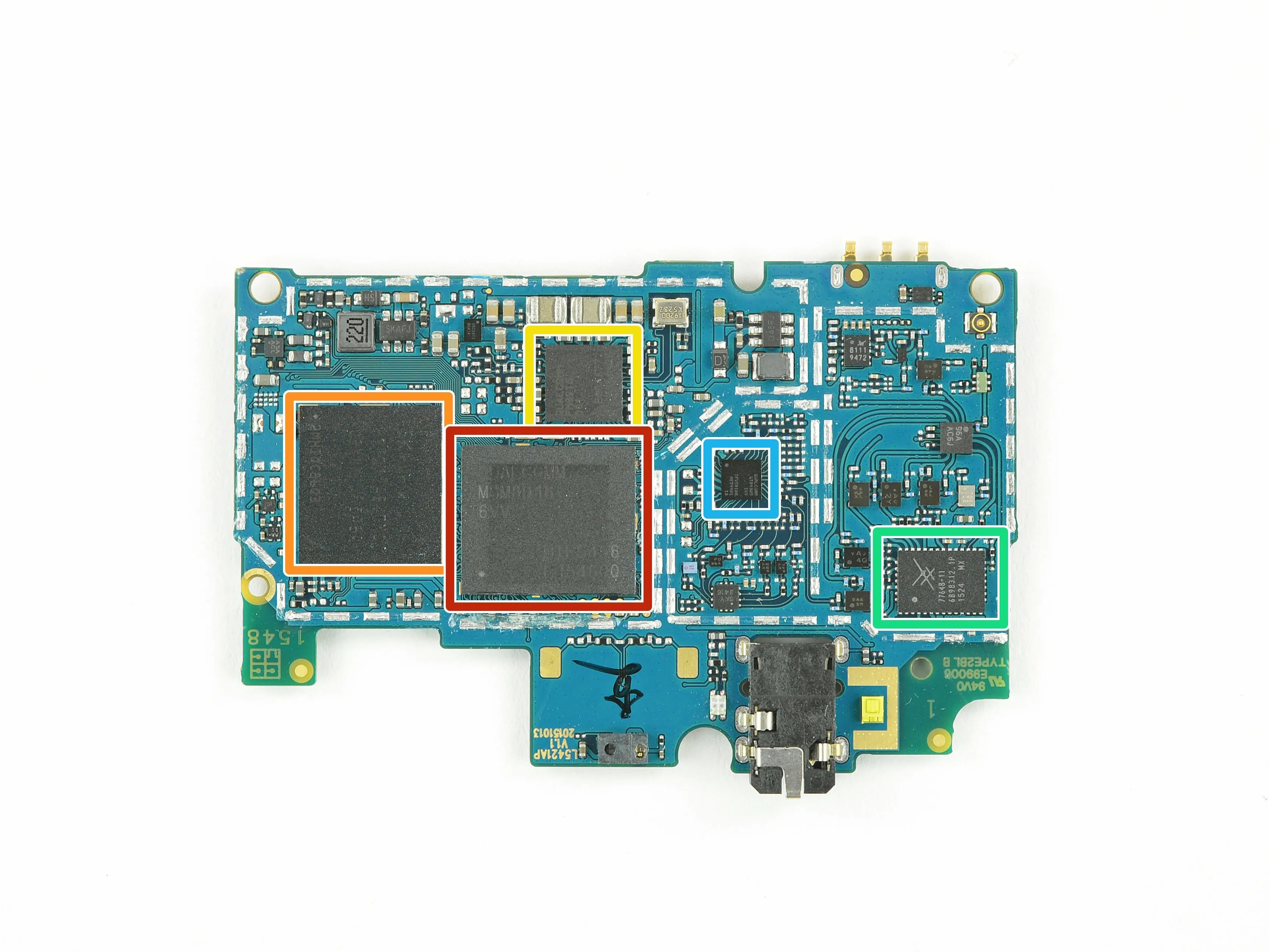

• Вот что заставляет Wiko Pulp 4G работать:

• Процессор Qualcomm MSM8916 с ARMv8 Cortex-A53

• SK Hynix H9TQ17ABJTMC 2 ГБ оперативной памяти и 16 ГБ флэш-памяти NAND

• Управление питанием Qualcomm PM8916

• Skyworks SKY77648-11 многомодовый многодиапазонный модуль усилителя мощности

• Радиочастотный приемопередатчик Qualcomm WTR4905

• Qualcomm WCN3620 ИС беспроводной связи

• SGMicro SGM3140B Драйвер светодиода с зарядочным насосом 500 мА

Шаг 11

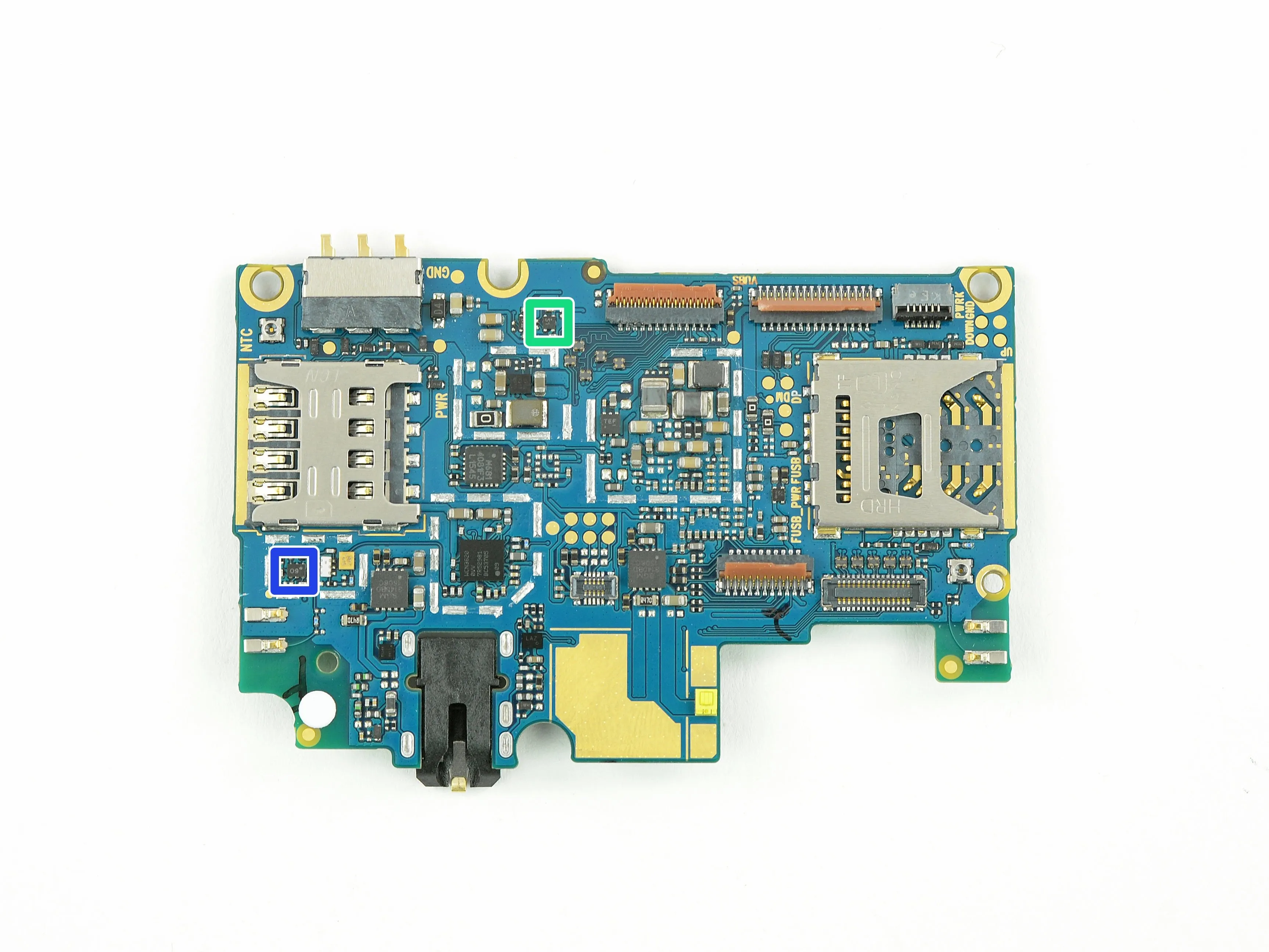

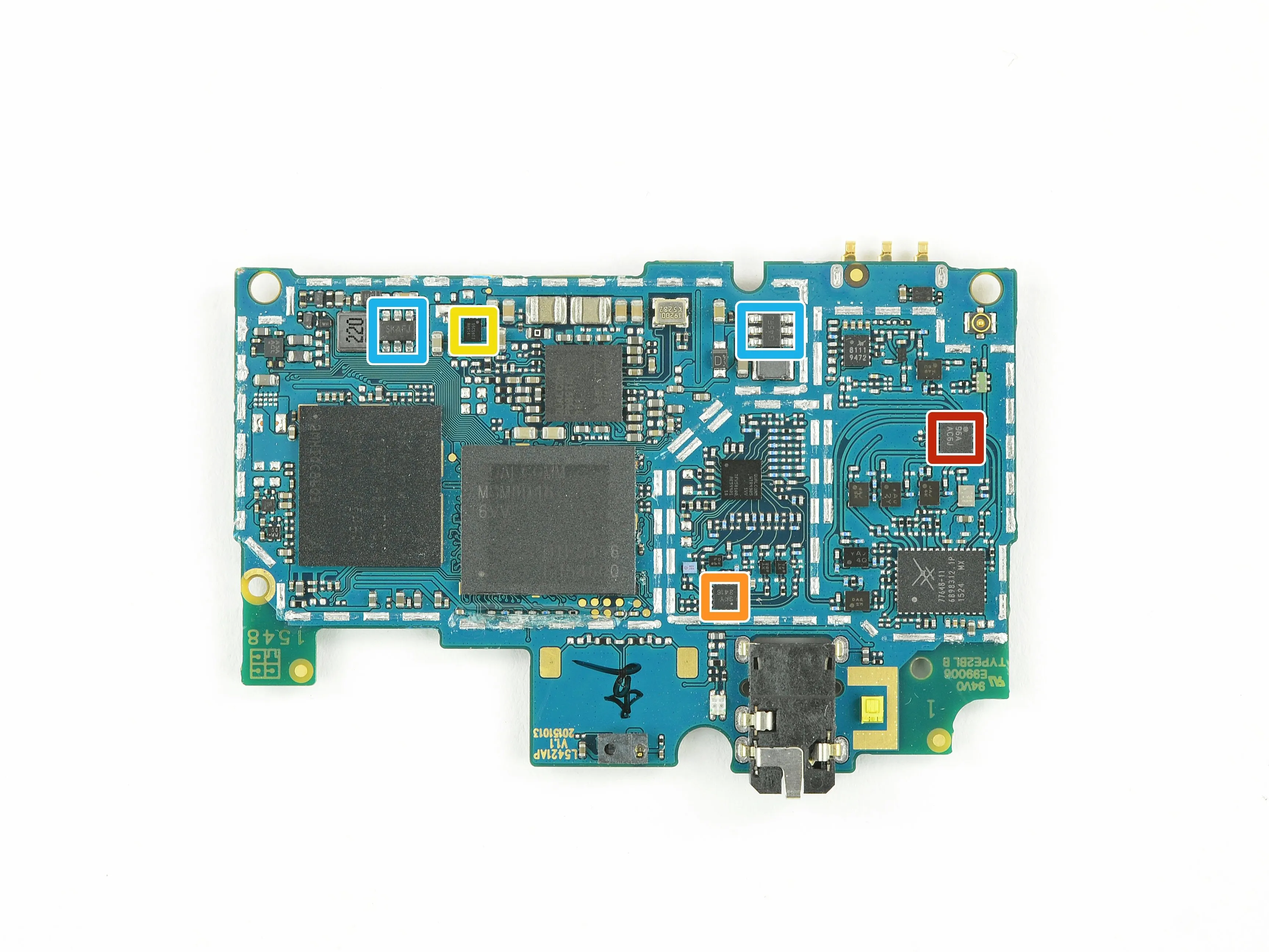

• Идентификация микросхем, продолжение:

• Qorvo RF1496A Антенный переключатель SP12T

• Skyworks SKY13416-485LF Антенный переключатель SP6T

• Texas Instruments TPD1S414 Переключатель USB зарядного устройства с защитой от электростатического разряда

• ON Semiconductor NCP114AMX310T LDO-регулятор 300 мА/3,1 В

• Silergy DC-DC преобразователи

• Likely Maxscend GNSS LNA

Шаг 12

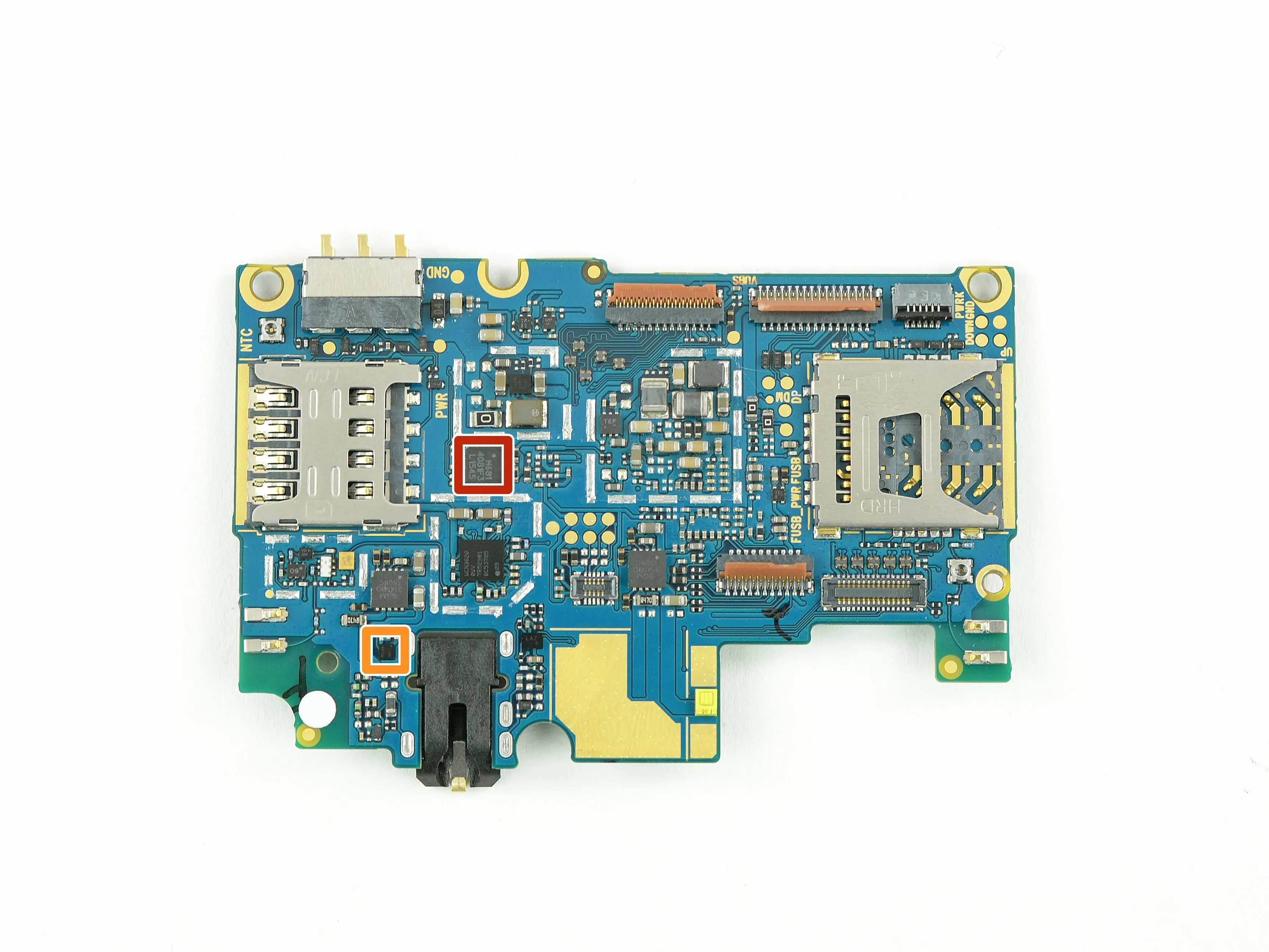

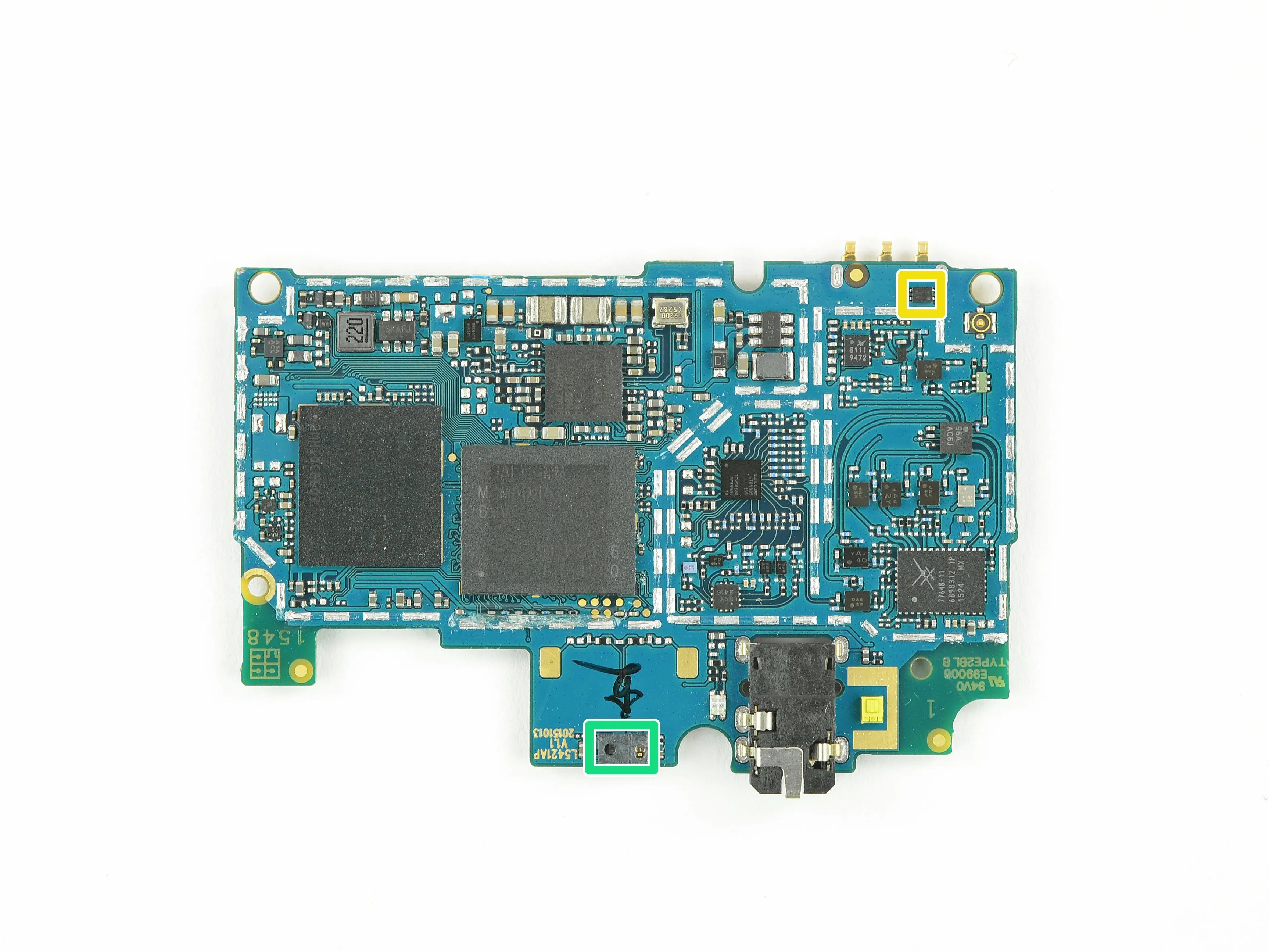

• Идентификация сенсора:

• 3-осевой акселерометр/гироскоп TDK Invensense MPU-6881

• Электронный 3-осевой компас AKM Semiconductor AK09911

• Датчик Холла Rohm BU52021HFV

• Датчик приближения

Шаг 13

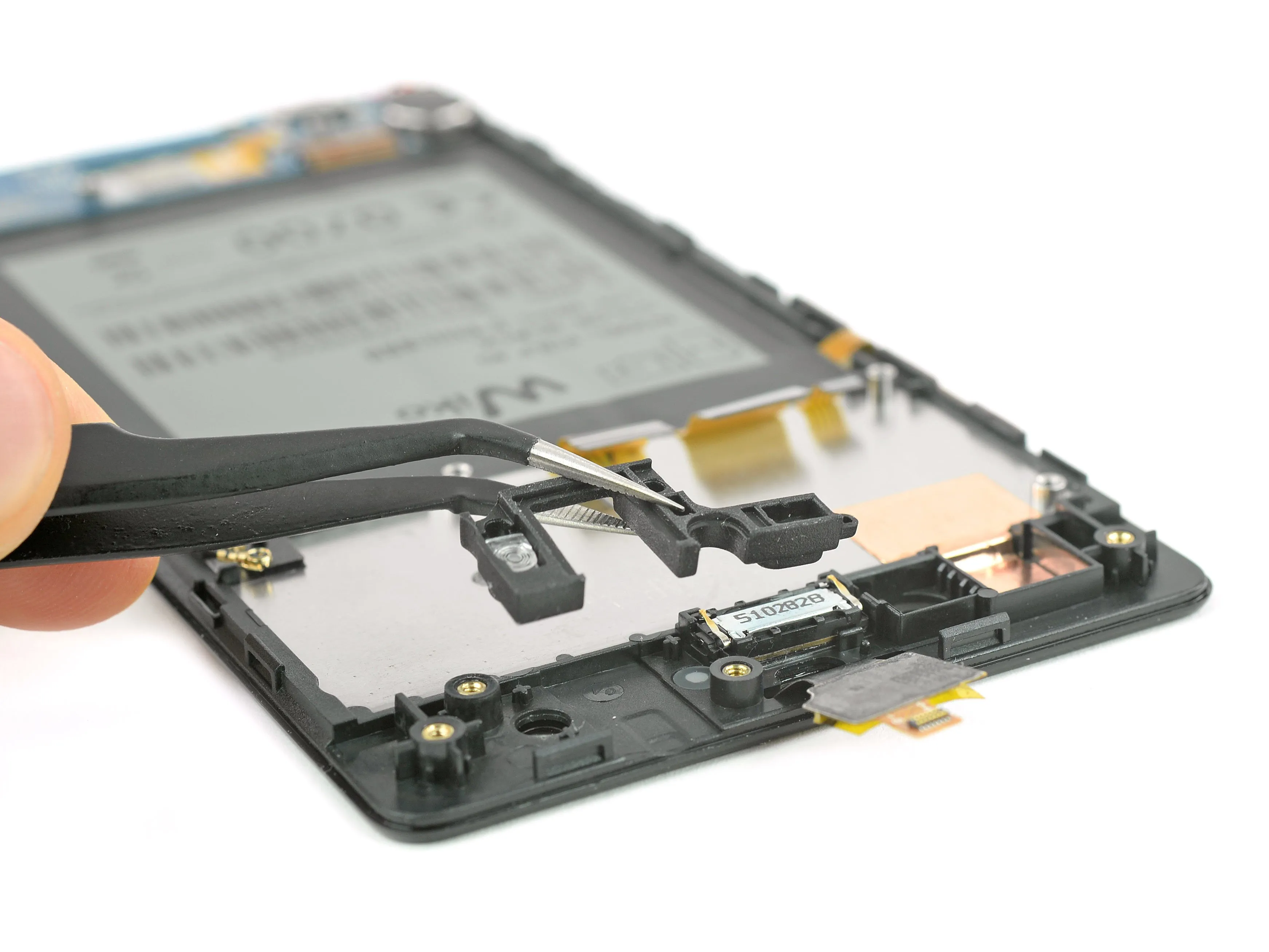

• За материнской платой мы снимаем резиновую прокладку, которая проходит вокруг разъема для наушников и держит объектив для светодиодной вспышки.

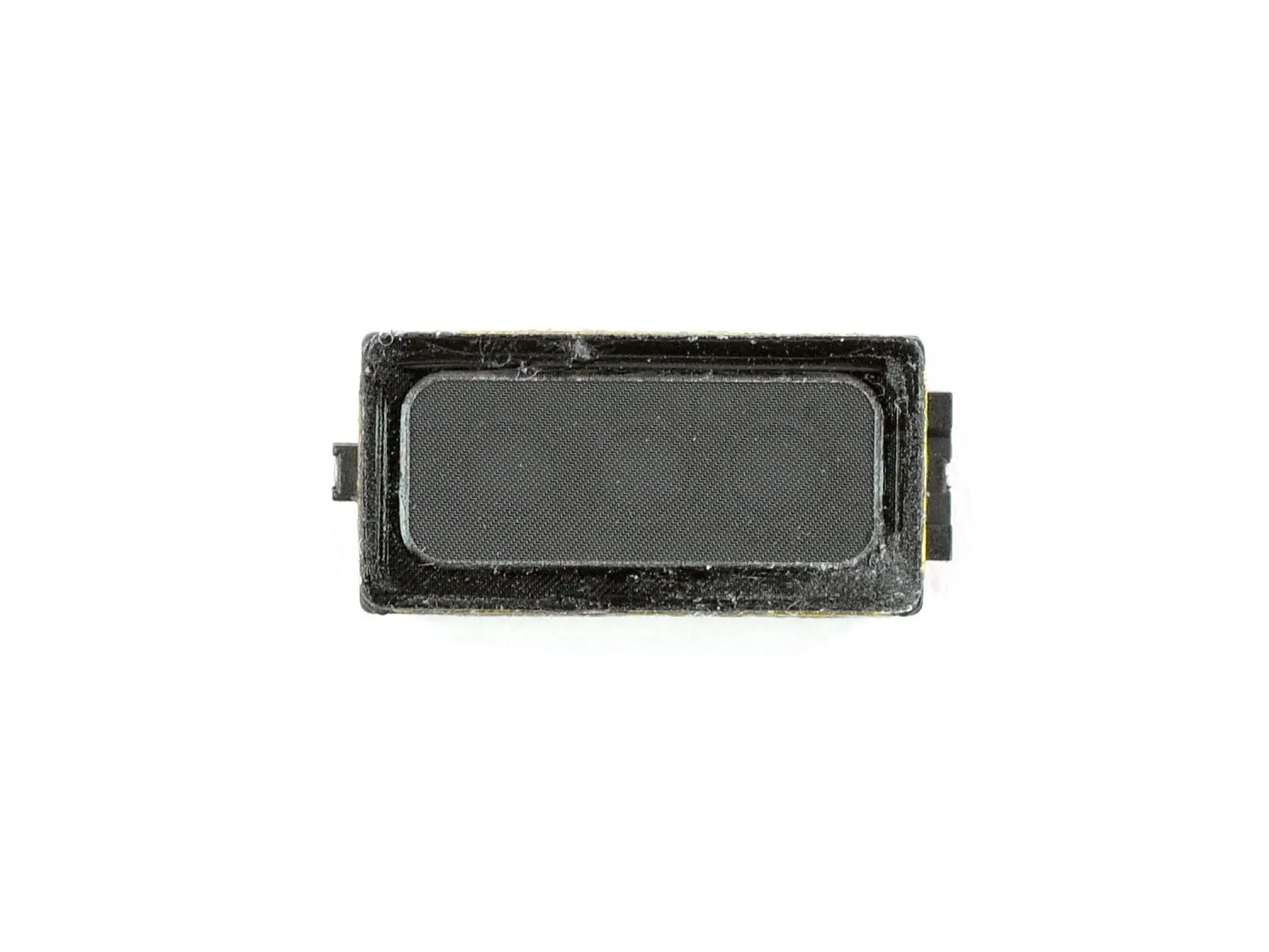

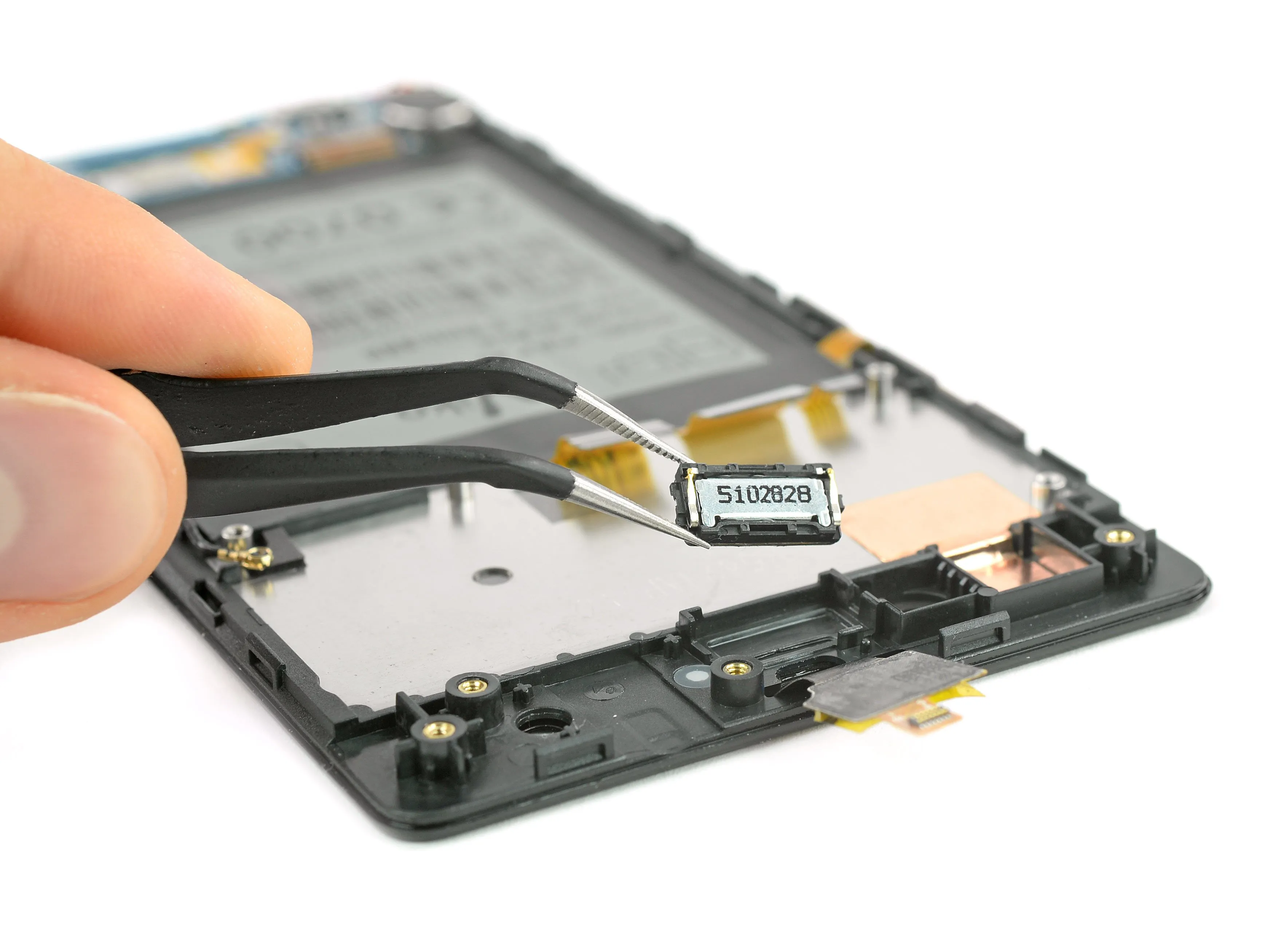

• Последняя деталь в верхней части - динамик наушников.

Шаг 14

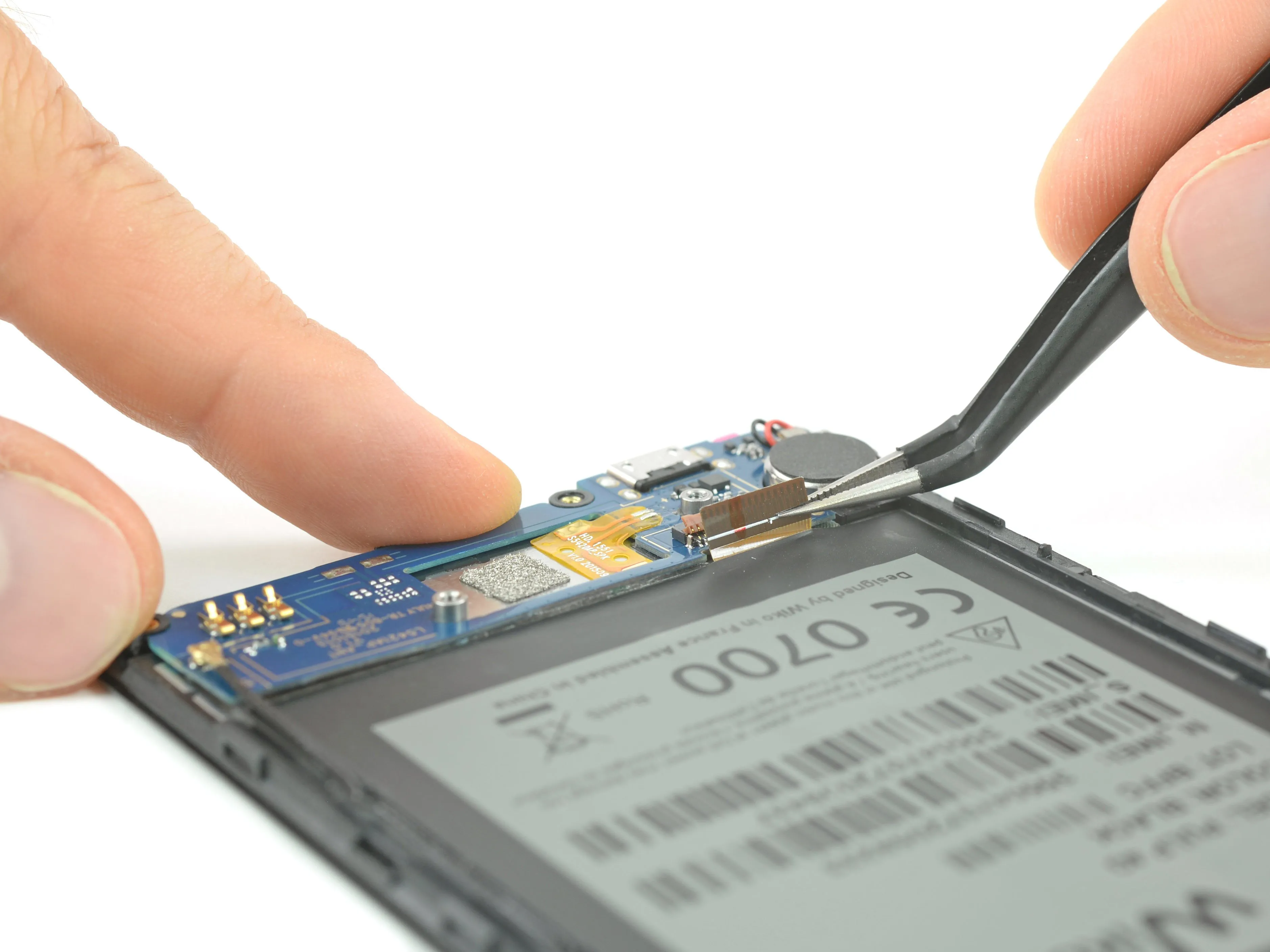

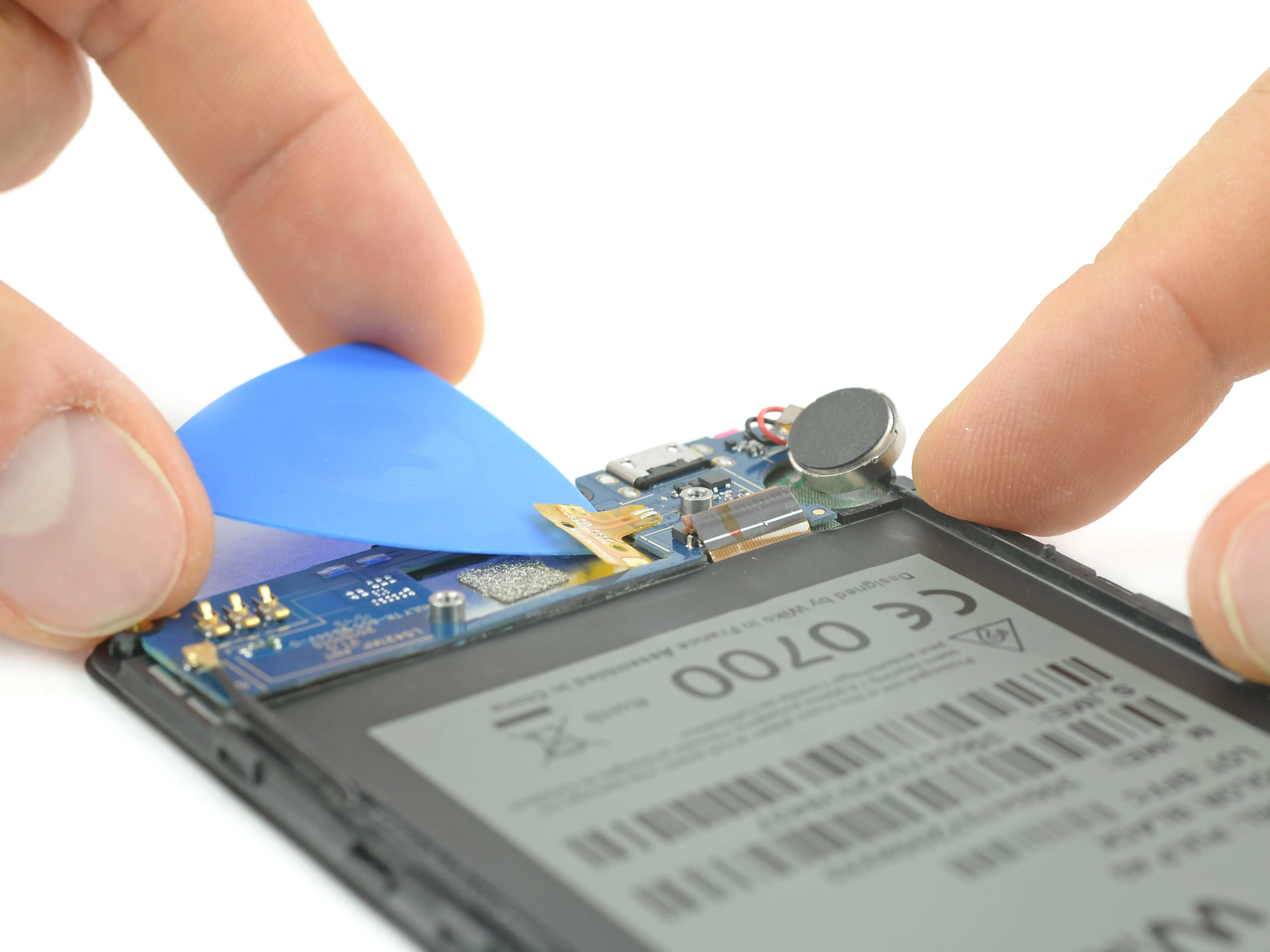

• В нижней части дисплея находится дочерняя плата с некоторыми компонентами.

• Сначала отсоединяем кабель, идущий от материнской платы, и вынимаем вибратор.

• Затем отклеиваем небольшую пластину разъема и отсоединяем антенный кабель.

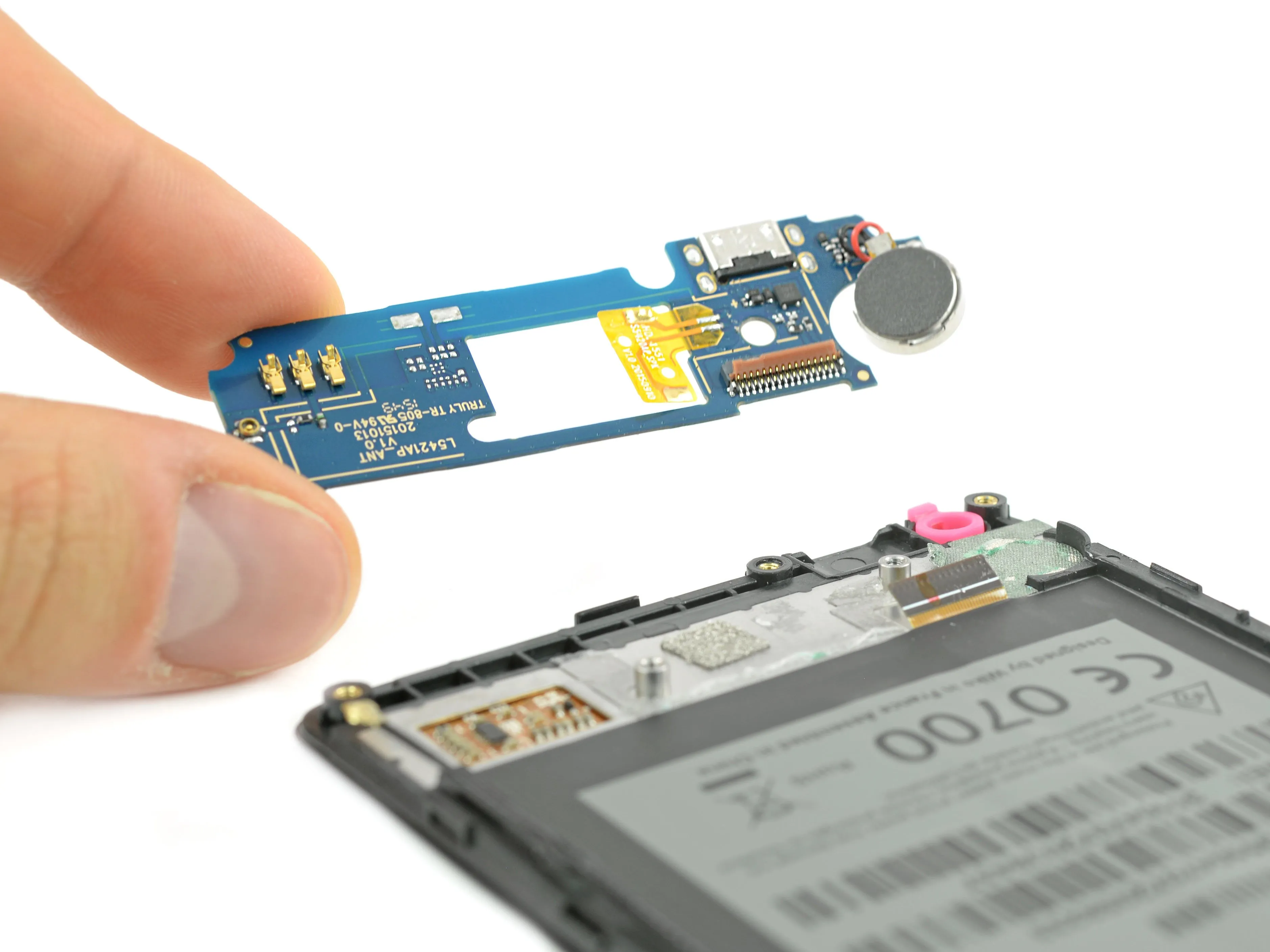

• Теперь мы готовы аккуратно вынуть саму дочернюю плату, которая приклеена с помощью двухстороннего скотча.

Комментарии к шагу

Бонжур, подскажите, к чему относится карре (из алюминия?), которое можно увидеть на экране монитора? Я вытащил и потерял его при смене экрана и после того, как он перестал быть внешним. Можно ли его заменить? На что? Merci d'avance

Bonjour Malaka, это всего лишь небольшая прокладка из мусса, возможно, для предотвращения нежелательной вибрации haut-parleur. Вы можете заменить его на изолирующую ленту из рубана, чтобы получить ту же высоту и то же сжатие, что и у мусса.

Шаг 15

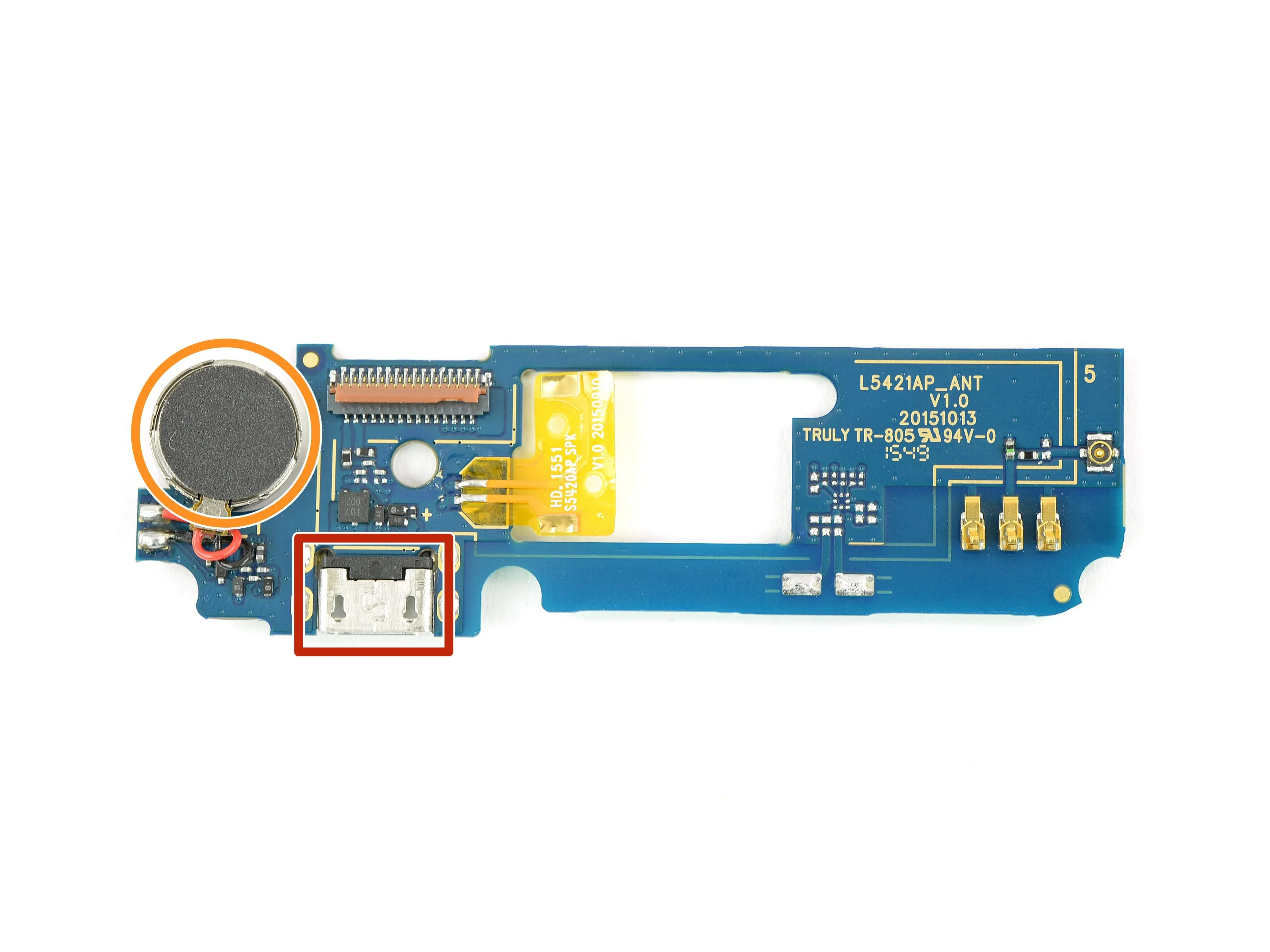

• Возможность полностью отсоединить дочернюю плату от кабеля (и, соответственно, от материнской платы) является большим преимуществом по сравнению с shift5.1.

• С другой стороны, все компоненты припаяны к плате, что делает их ремонт по отдельности немного сложнее.

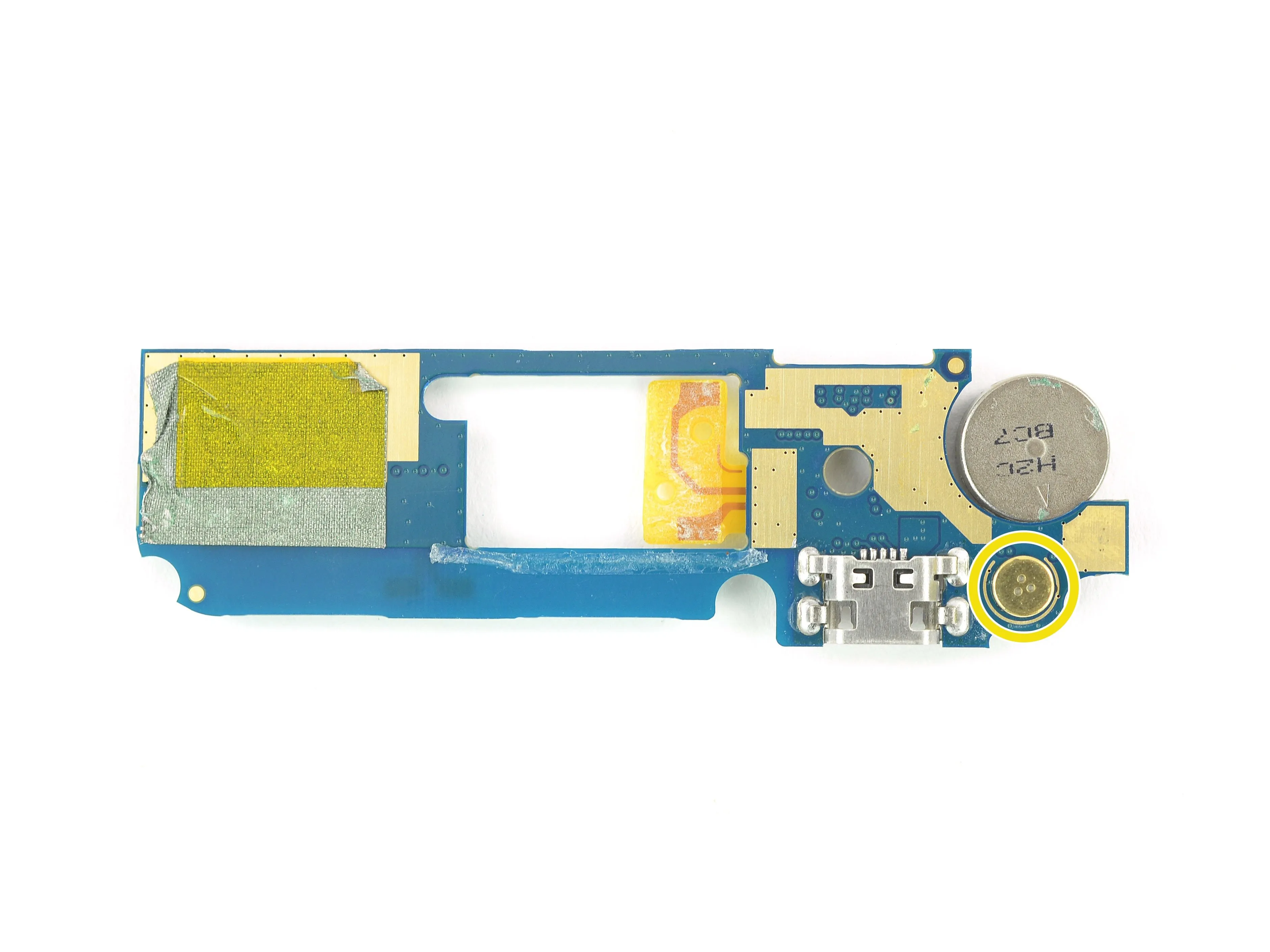

• USB-порт

• Вибратор

• Микрофон

Шаг 16

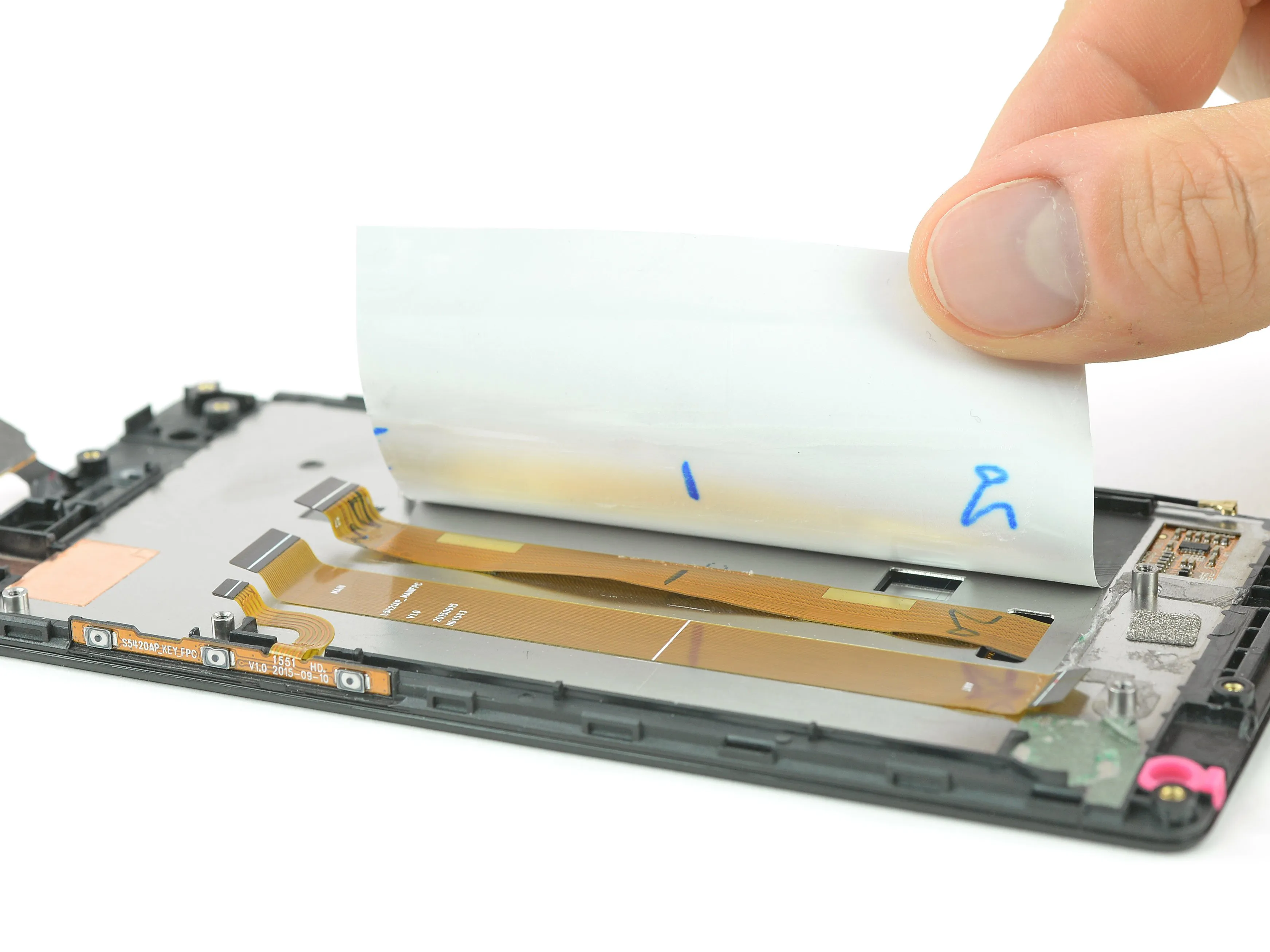

• Говоря о соединительном кабеле, мы отклеиваем большую наклейку и обнаруживаем второй кабель дисплея, который проходит под ним и вставляется непосредственно в сам дисплей.

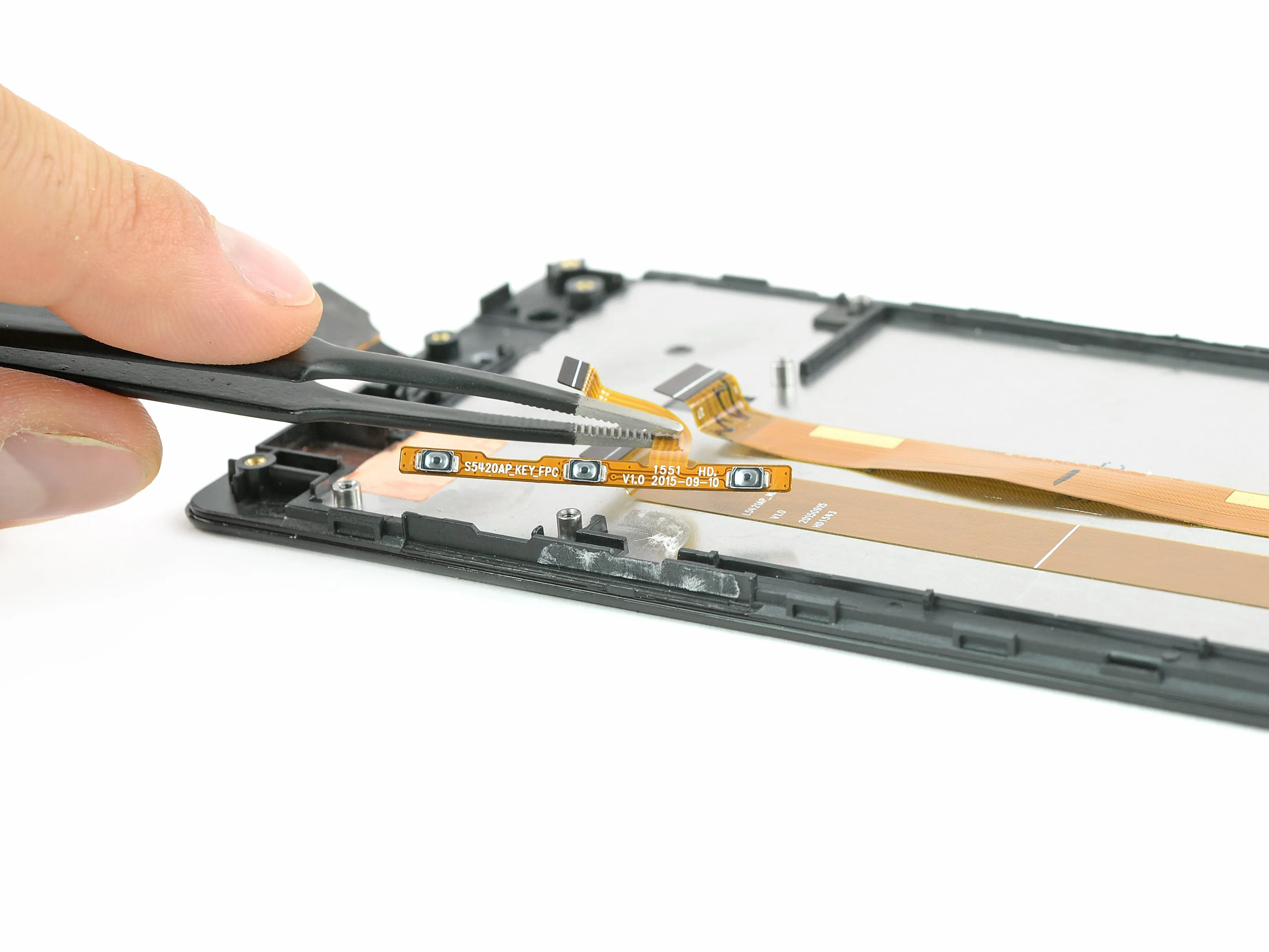

• Сняв наклейку, можно также убрать кнопки питания и громкости.

• На этом мы остановимся, оставив коннекторный кабель на месте.

Шаг 17

• Мы уделим немного времени и подведем итоги.

Вывод

• Заменить батарею очень просто благодаря сменной задней крышке.
• В этом телефоне не используется ни излишний клей, ни проприетарные винты - мы нашли только Phillips по всему корпусу.
• Большинство компонентов можно заменить по отдельности.
• Материнская и дочерняя платы соединены съемным кабелем.
• К сожалению, компоненты на дочерней плате припаяны, что затрудняет ремонт отдельного компонента.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
