Разборка беспроводной зарядной панели

Введение

В этом руководстве мы рассмотрим, как разобрать беспроводную зарядную панель. Это довольно просто и не займет много времени. Наслаждайтесь!

Инструменты

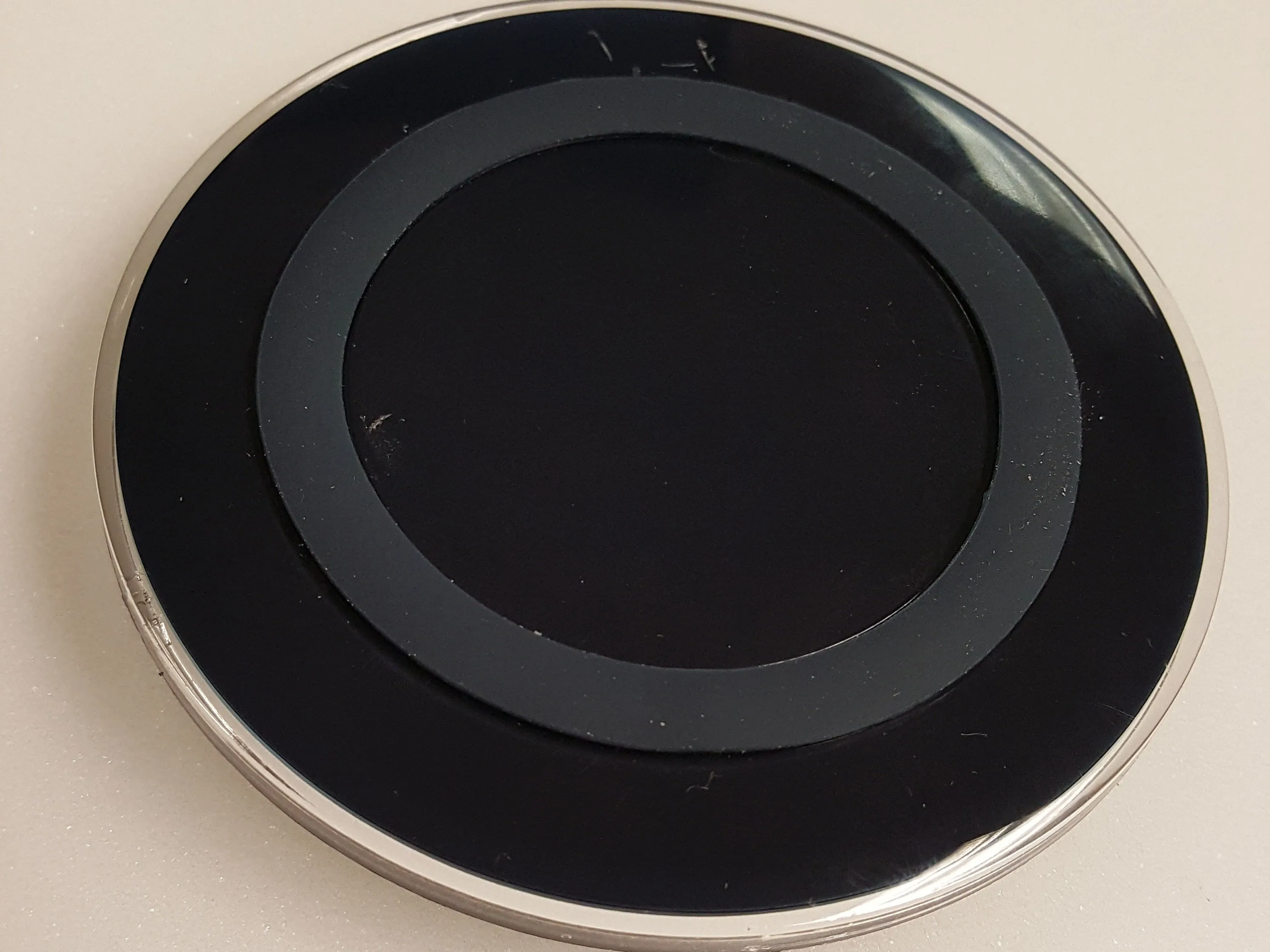

Первым делом снимите накладку, которая закрывает винты. Это то, на чем сидит телефон во время зарядки (сверху устройства).
Используйте лопатку или другой плоский инструмент, которым можно поддеть накладку, чтобы ослабить клей и отклеить ее.
Поддевайте аккуратно, так как вы не хотите порвать или разорвать эту накладку. ПРИМЕЧАНИЕ: Она держится только с помощью клейкой ленты.

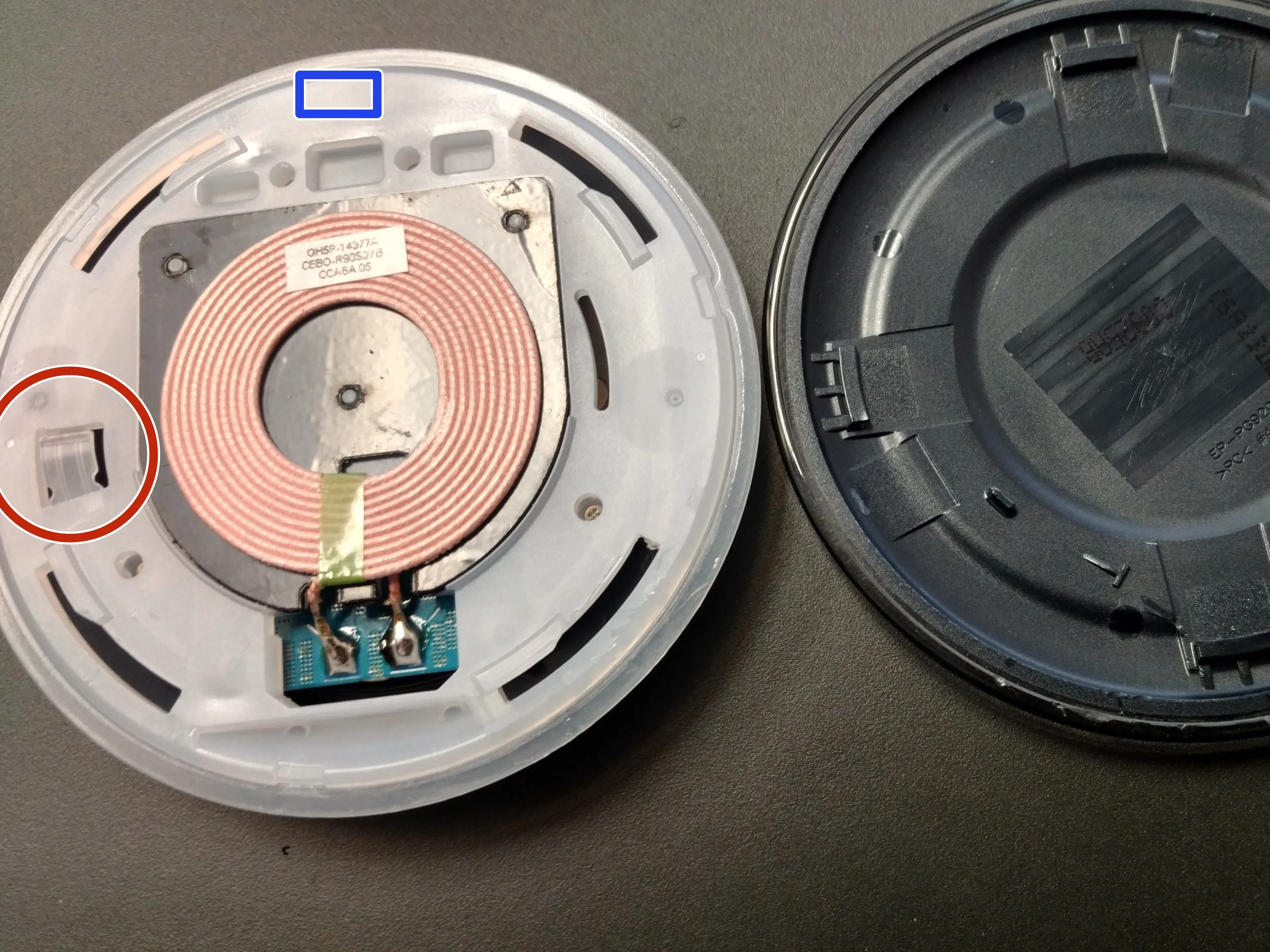

В оригинальном зарядном устройстве Samsung нет винтов. Вставьте пластиковую лопатку в ту сторону, где находится фиксатор вращения (обведено красным). Используйте ссылку на порт зарядки (синий квадрат), чтобы найти нужную сторону. Затем просто поверните верхнюю часть снизу против часовой стрелки.

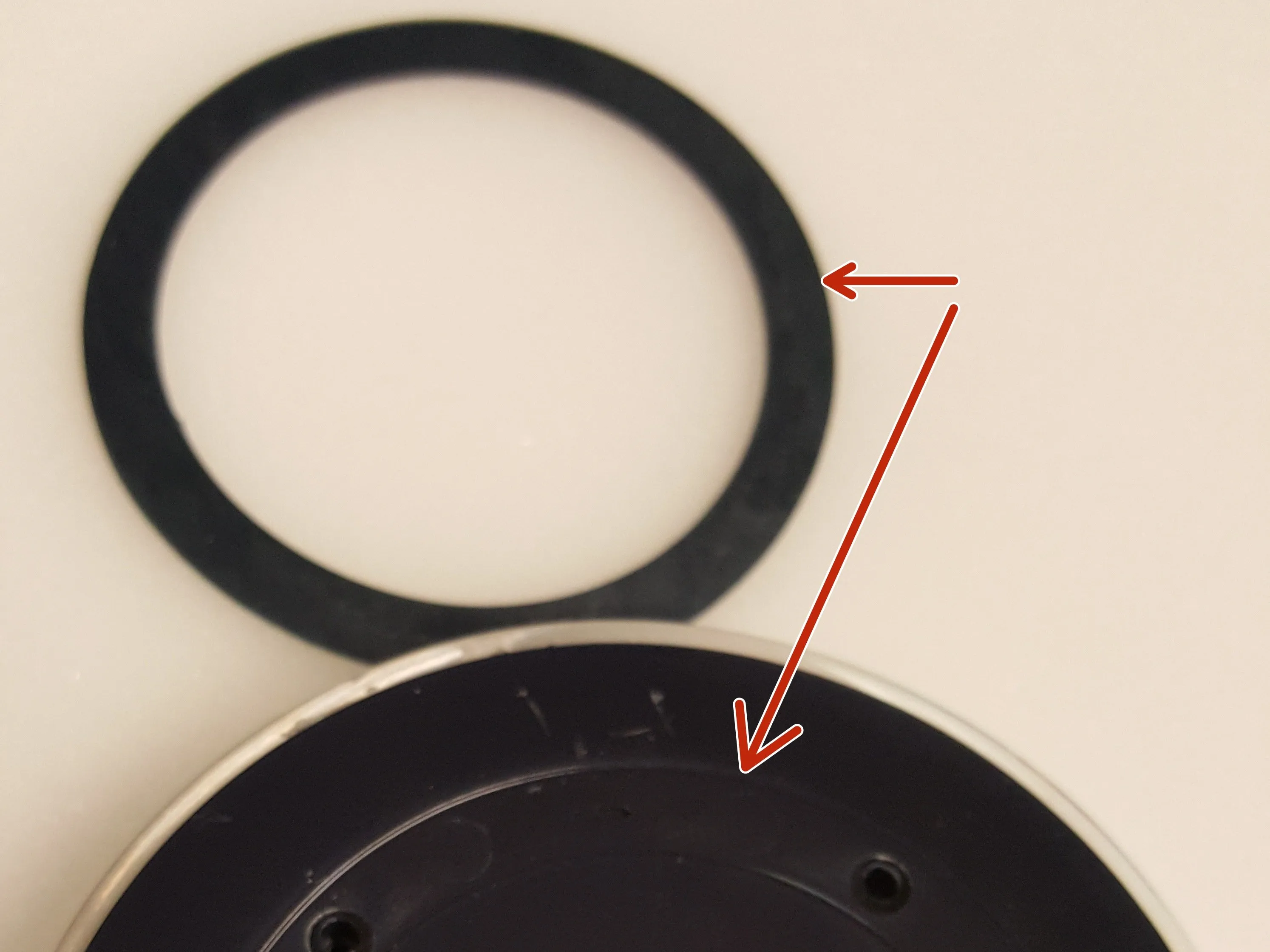

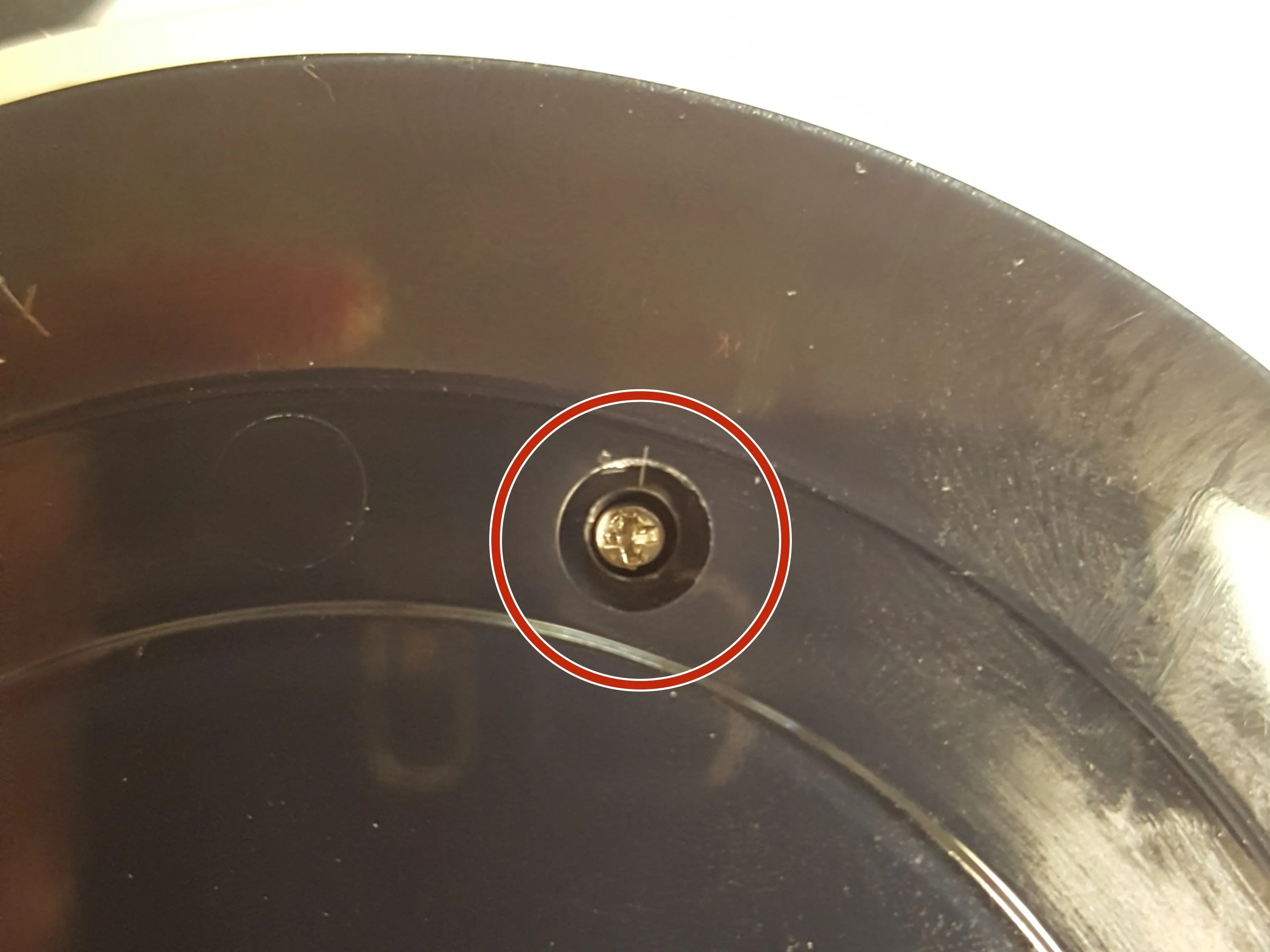

После снятия прокладочного кольца вы увидите (4) винта с крестообразной головкой.
Используйте маленькую отвертку, чтобы открутить эти винты. (Я использовал отвертку с крестообразной головкой #1.2).
После того как винты будут удалены, вы сможете снять нижнюю крышку устройства, обнажив печатную плату.

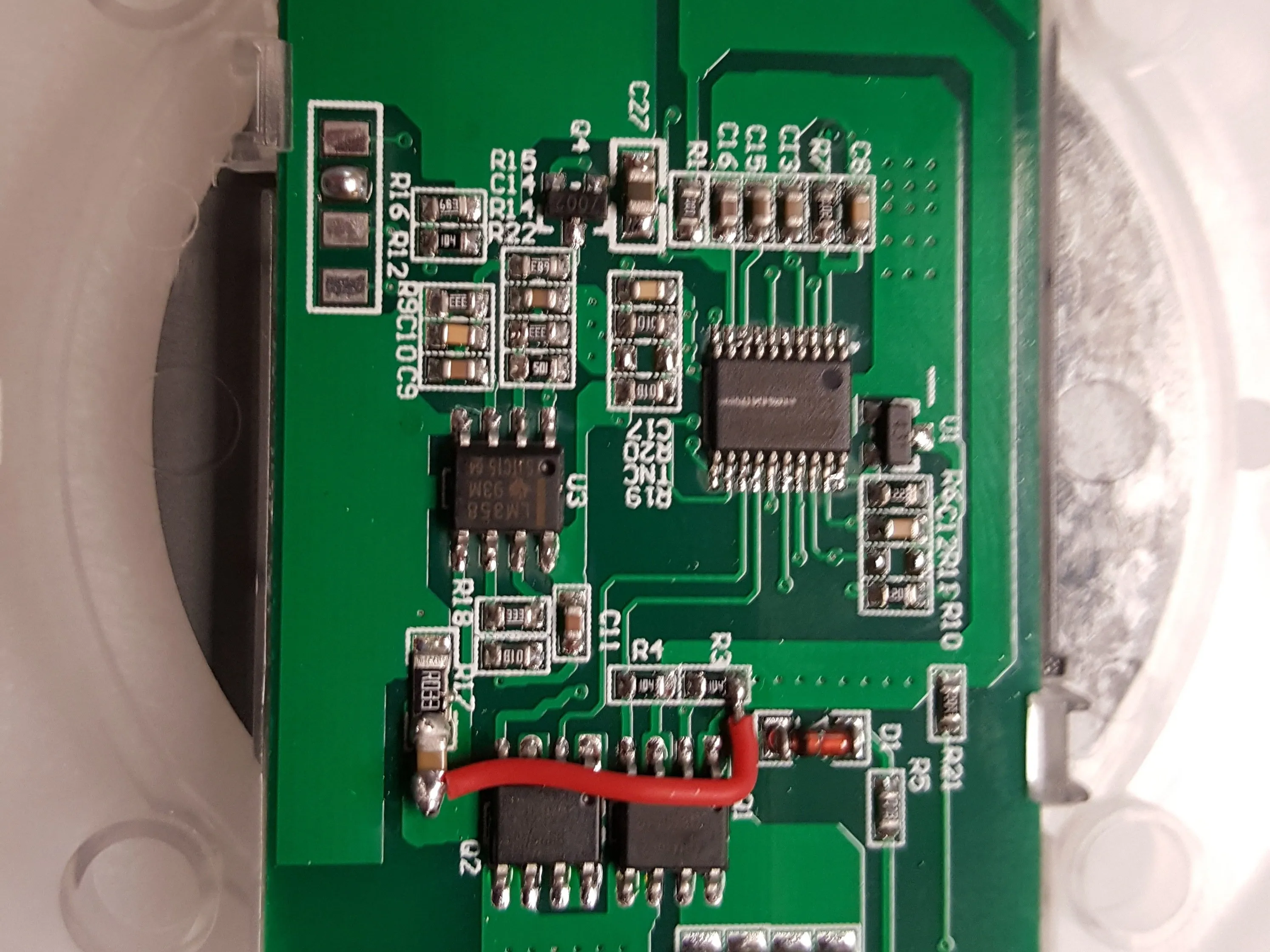

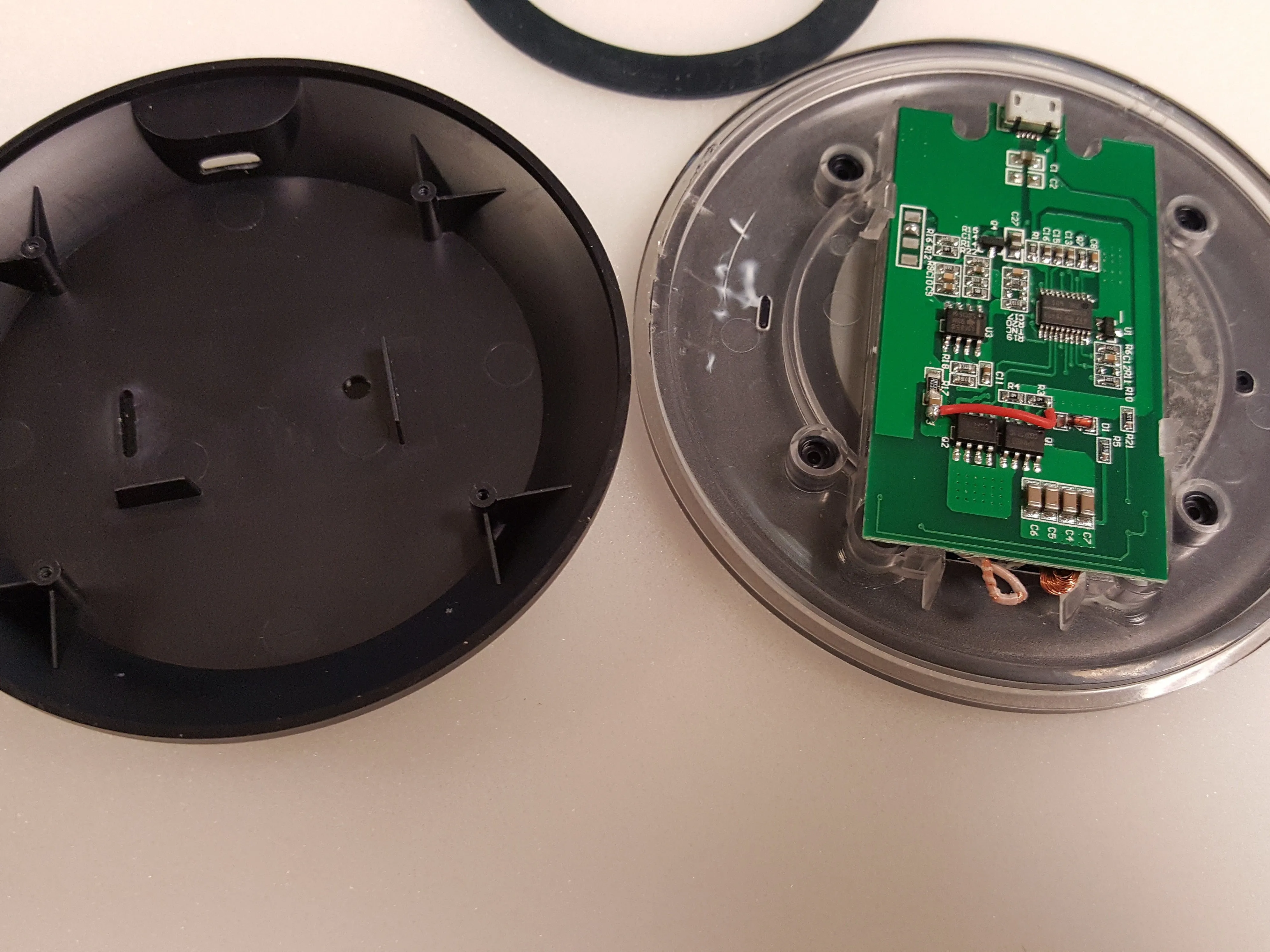

Сняв нижнюю крышку, вы сможете получить доступ к печатной плате и блоку зарядки.

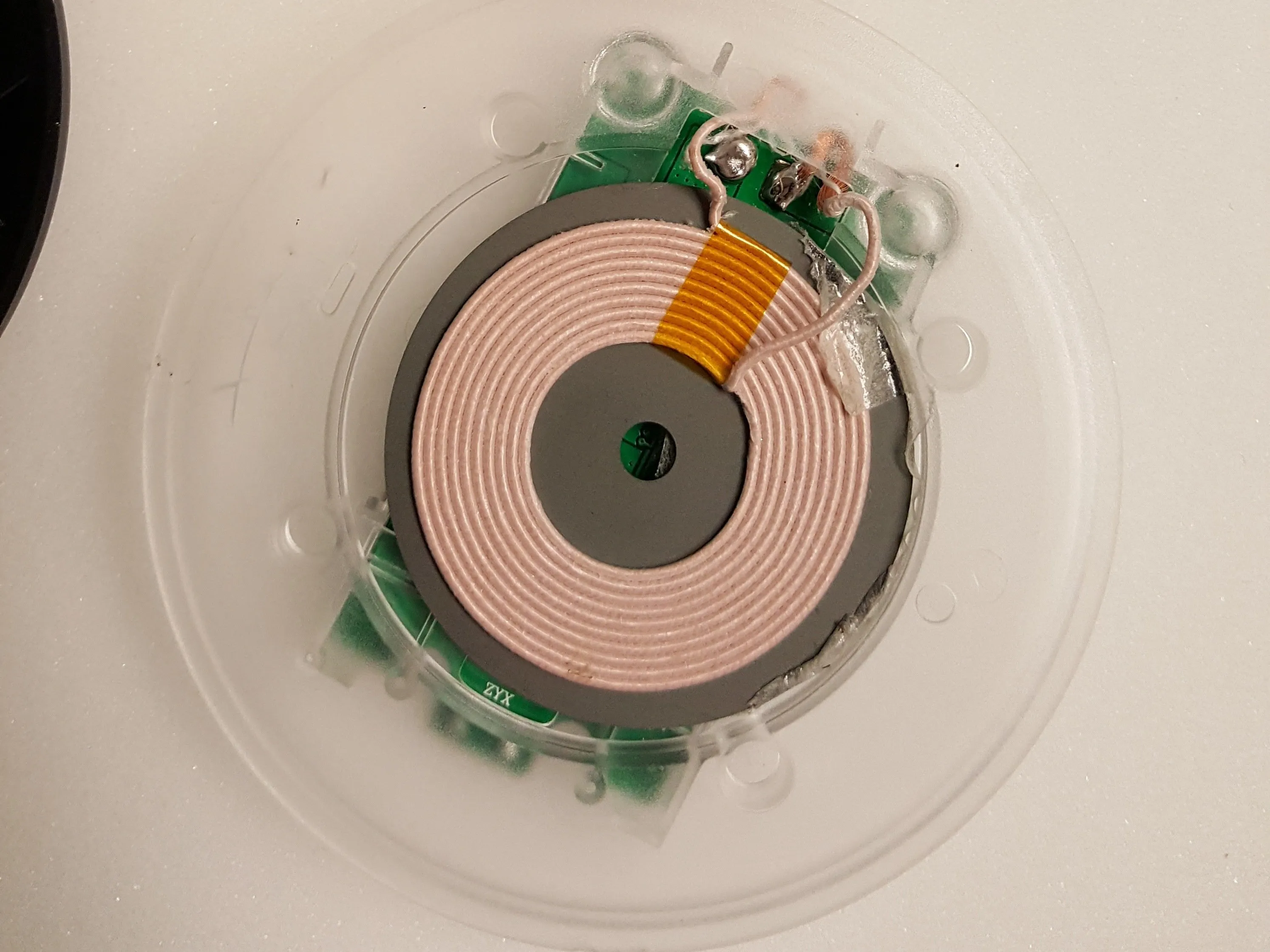

Чтобы получить доступ к верхней части блока зарядки, просто отделите верхнюю крышку и часть, к которой подключена печатная плата.

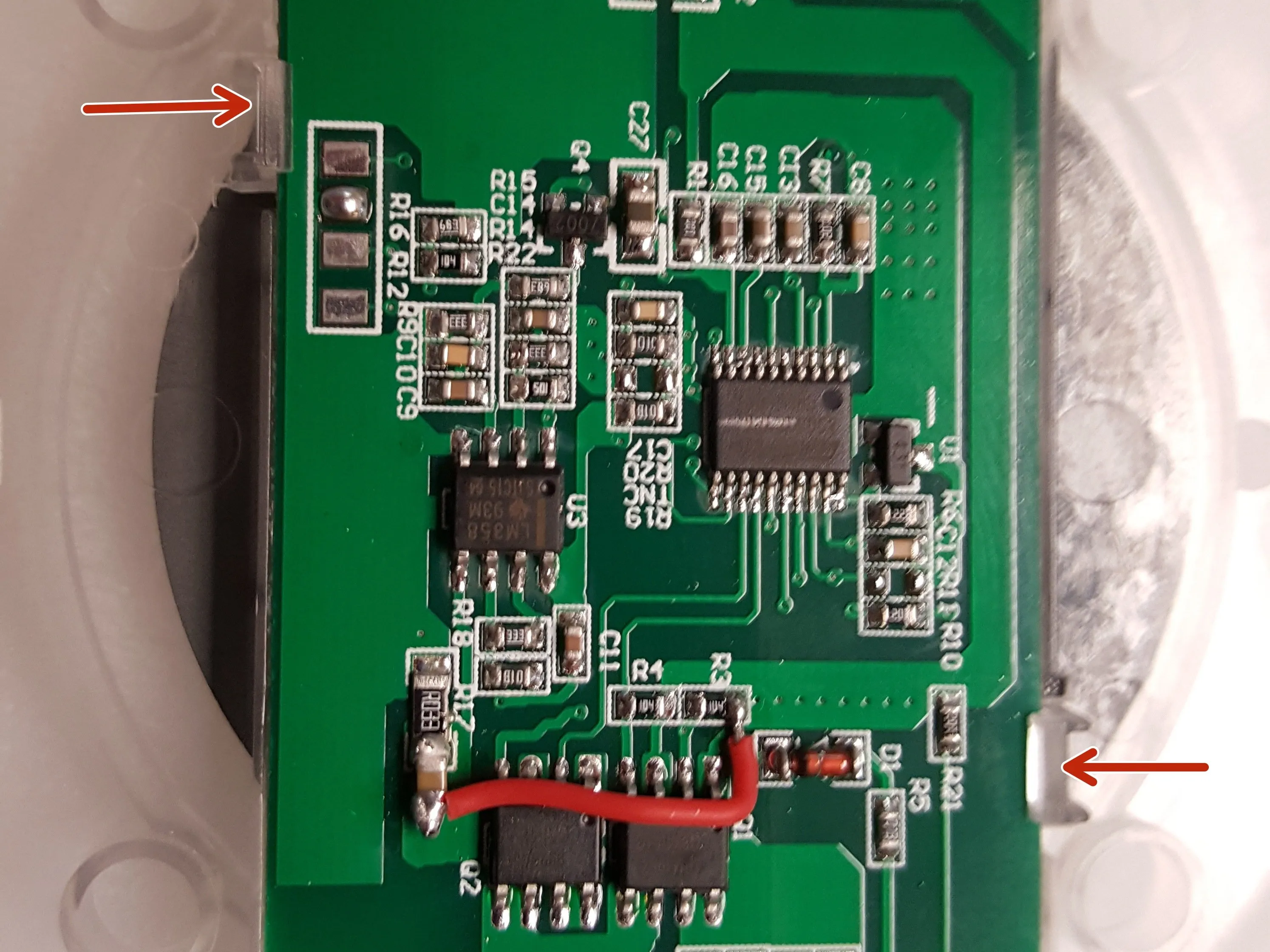

Чтобы снять печатную плату: Плату удерживают две клипсы (см. фото 1). С помощью шила или плоского инструмента подденьте один из зажимов, приподнимая конец платы. Как только плата выйдет из зажима, плата будет извлечена.

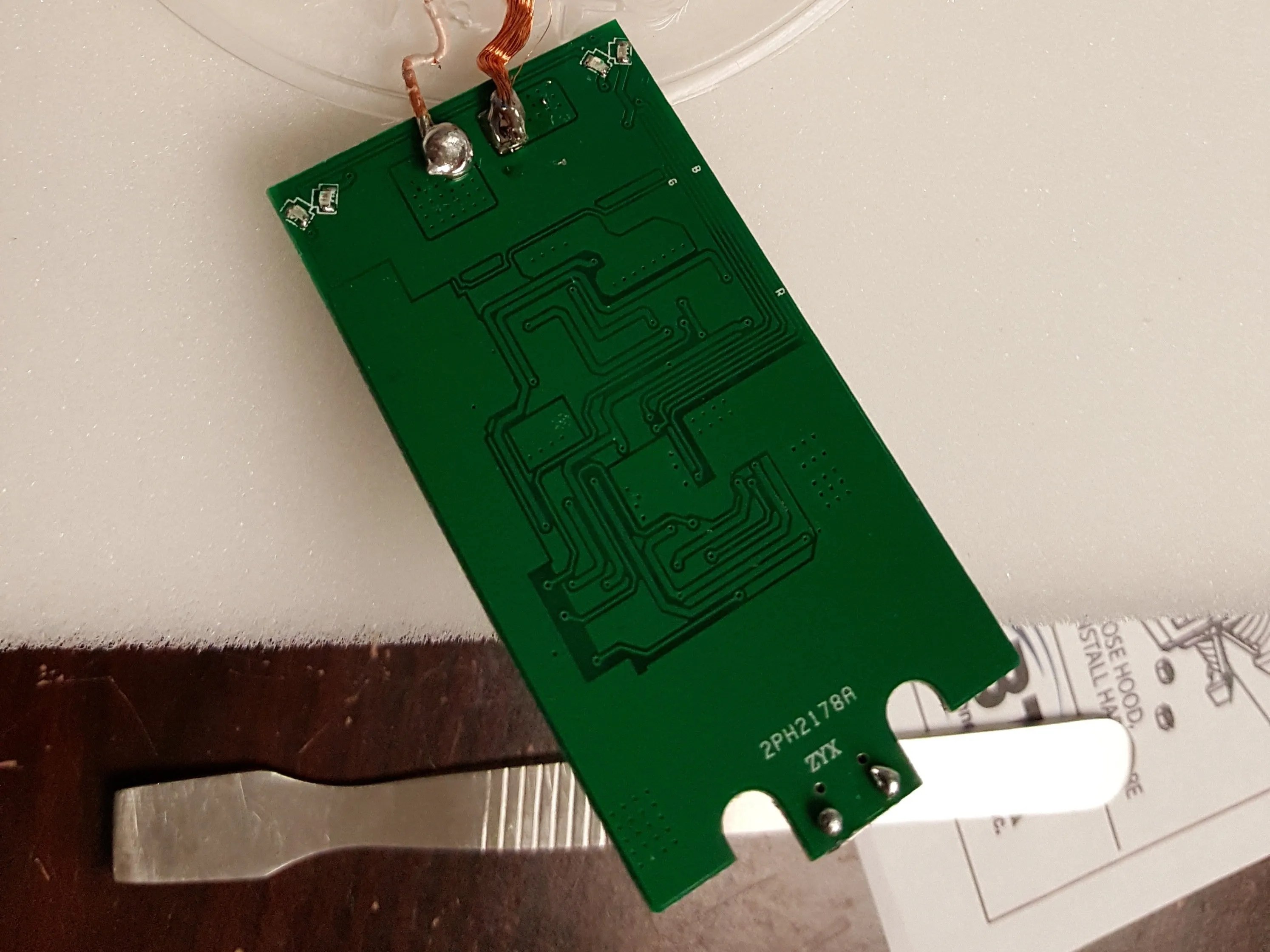

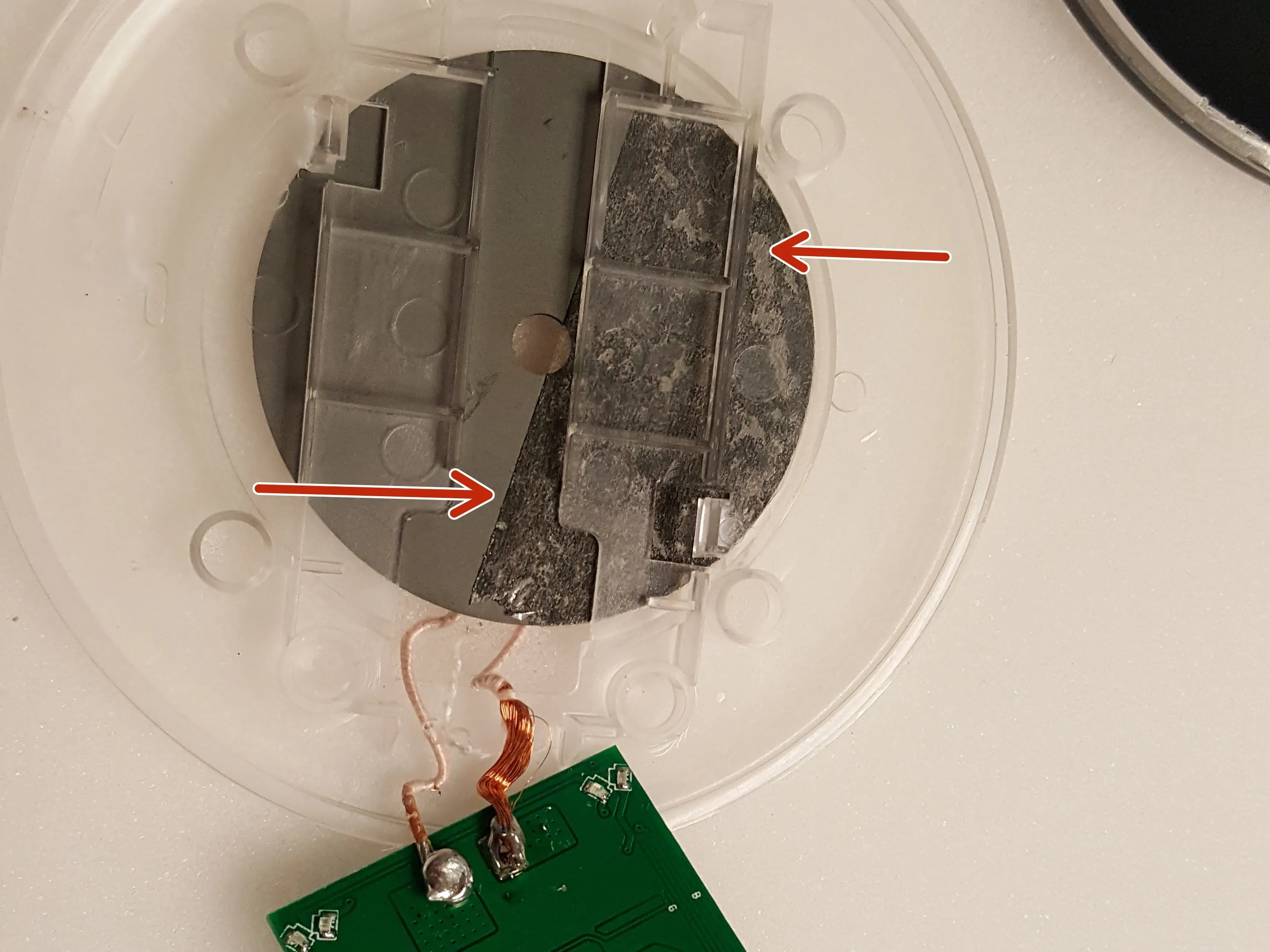

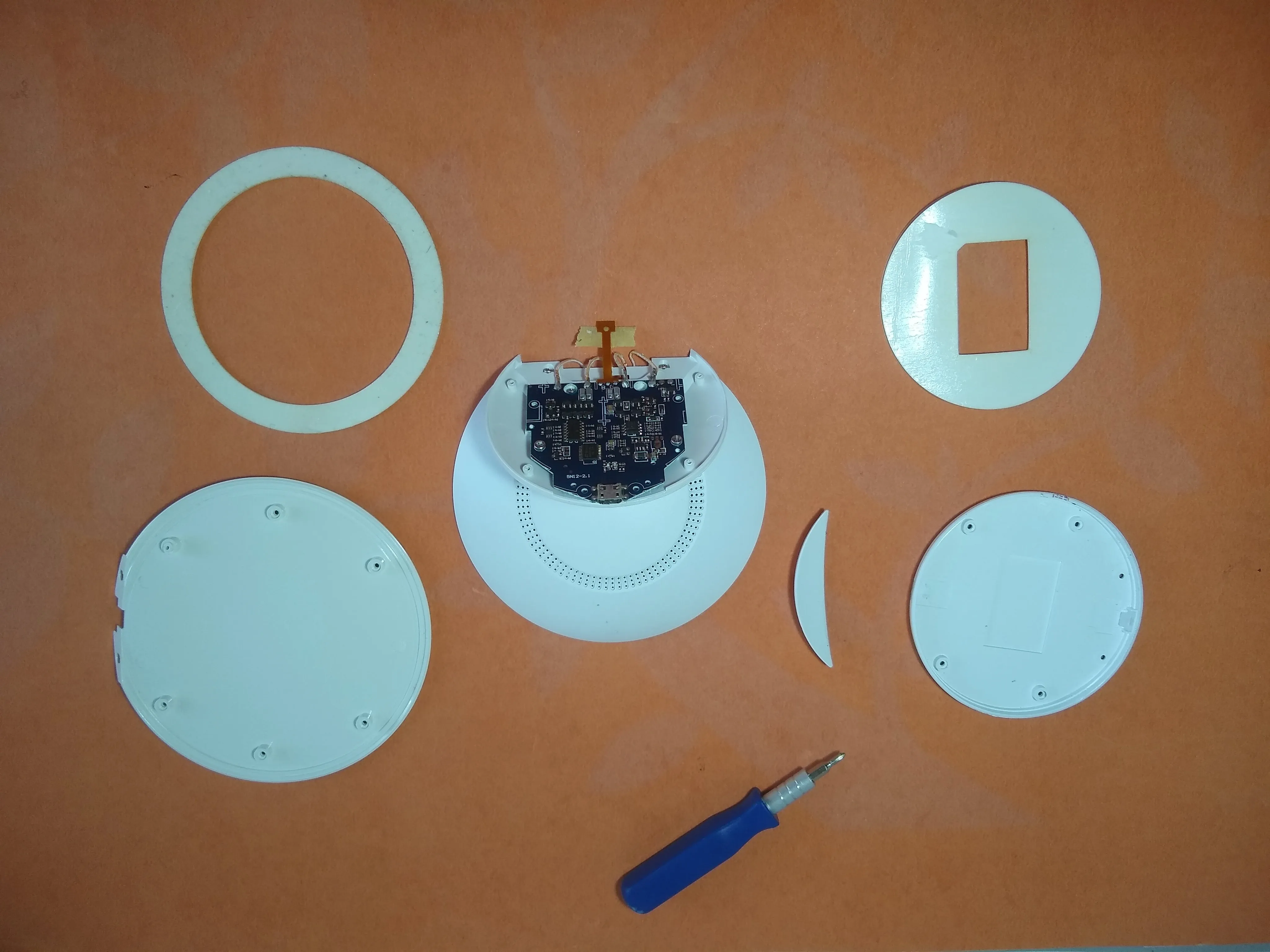

Чтобы снять блок зарядки: Блок зарядки держится на клею и соединен с печатной платой (см. фото 3). Просто отделите его от клея.

Замена печатной платы или блока зарядки... Любая работа, выполняемая здесь, должна быть спаяна.

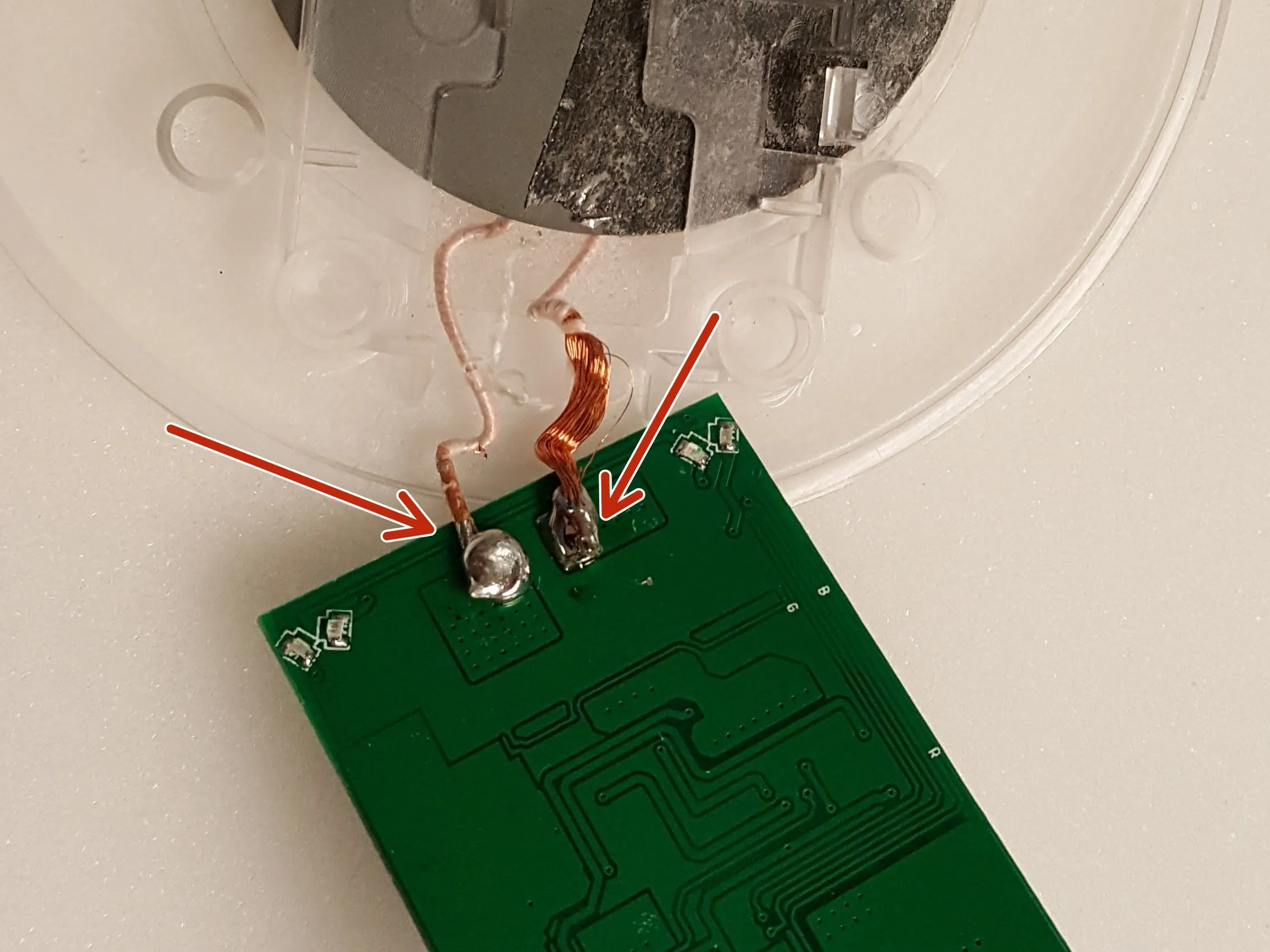

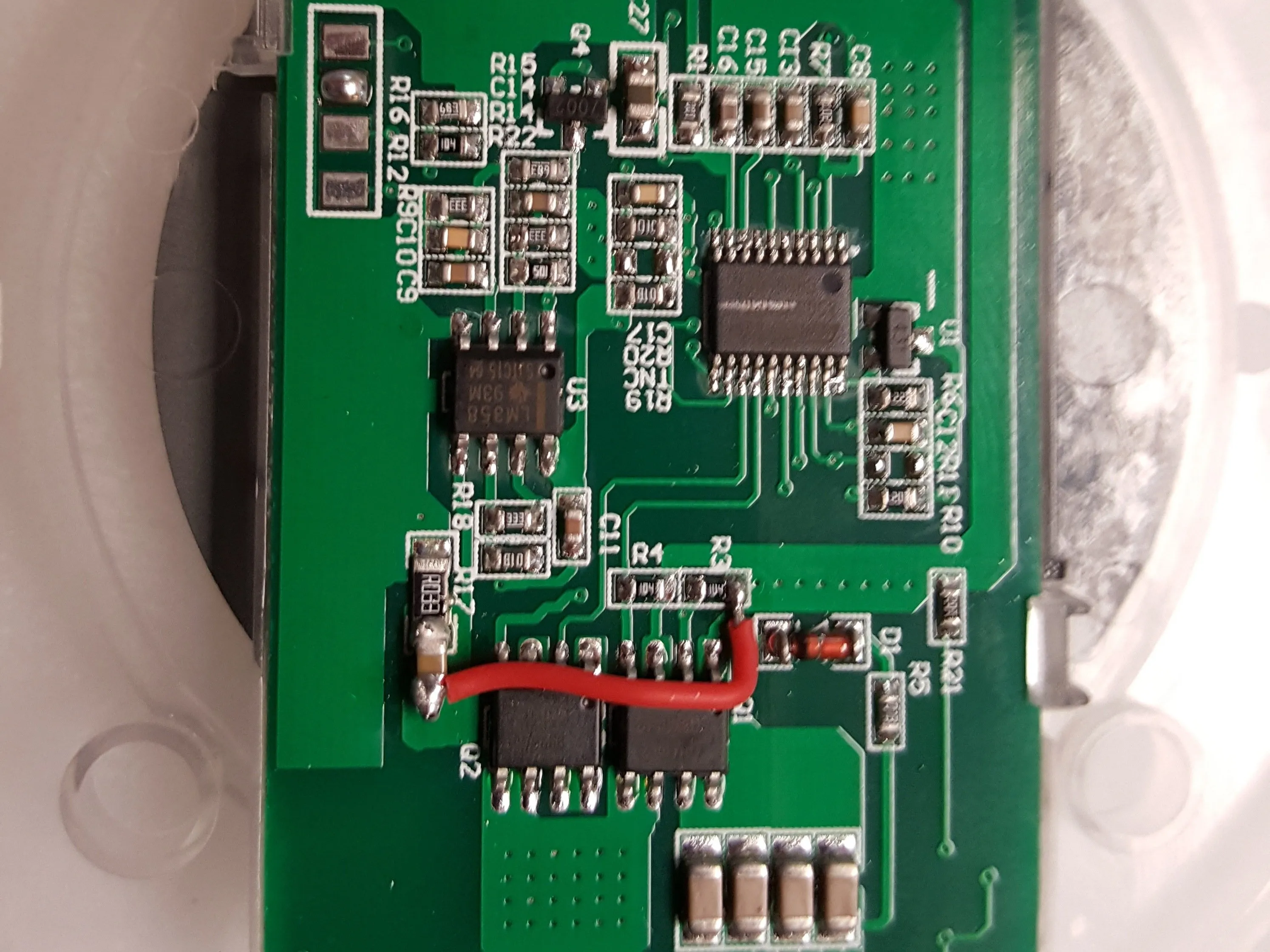

Блок зарядки припаян к задней части печатной платы. (см. фото)

В беспроводной зарядной панели Samsung EP-NG930 (Вьетнам) разбились парафусы на плате схемы. Для доступа к ним необходимо извлечь объявление.
