Беспроводные наушники BMANI-VEAT00L разборка, введение: шаг 1, изображение 1 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, введение: шаг 1, изображение 2 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Teardown, введение: шаг 1, изображение 3 из 3 | Источник - ifixit.com

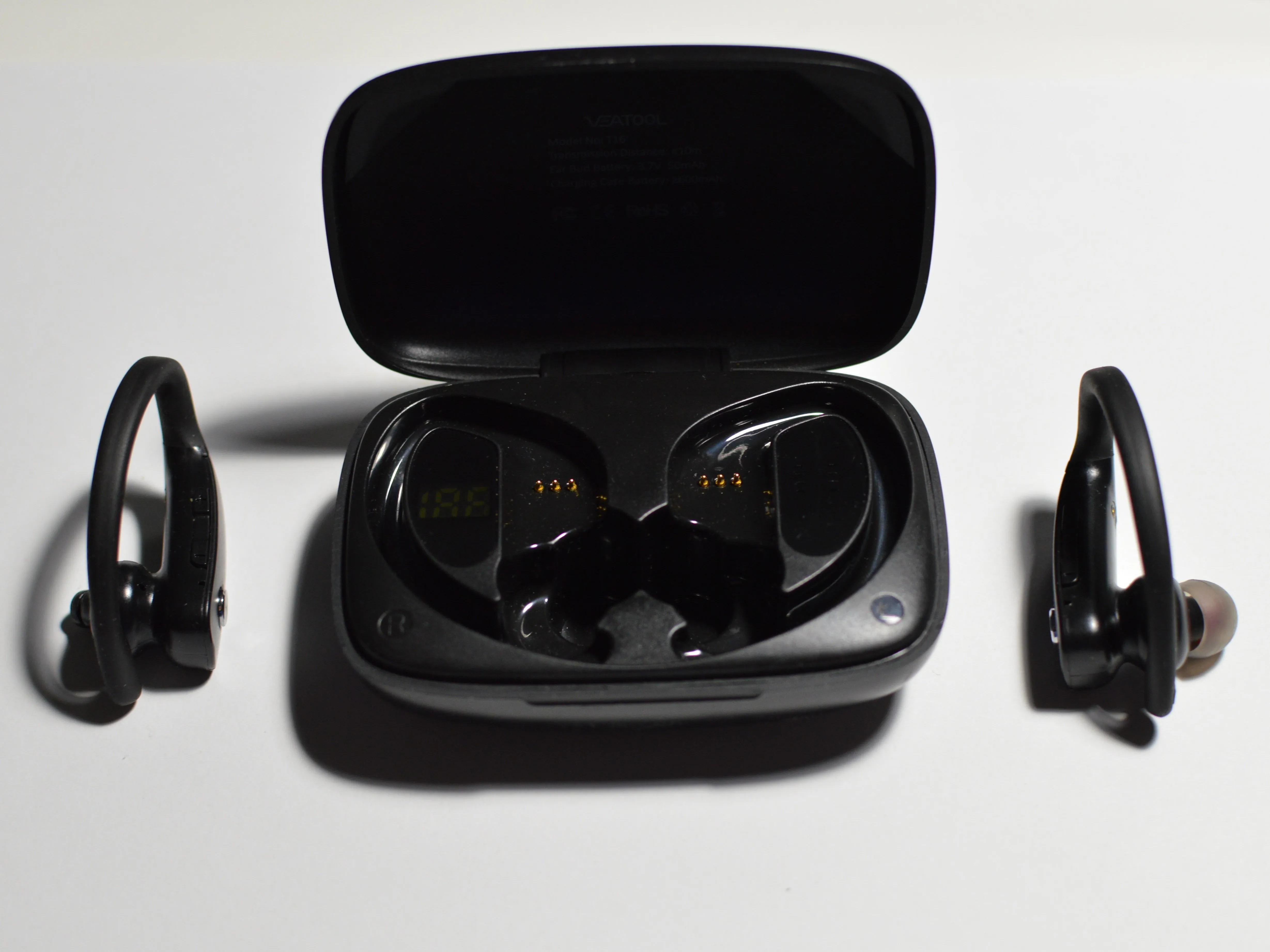

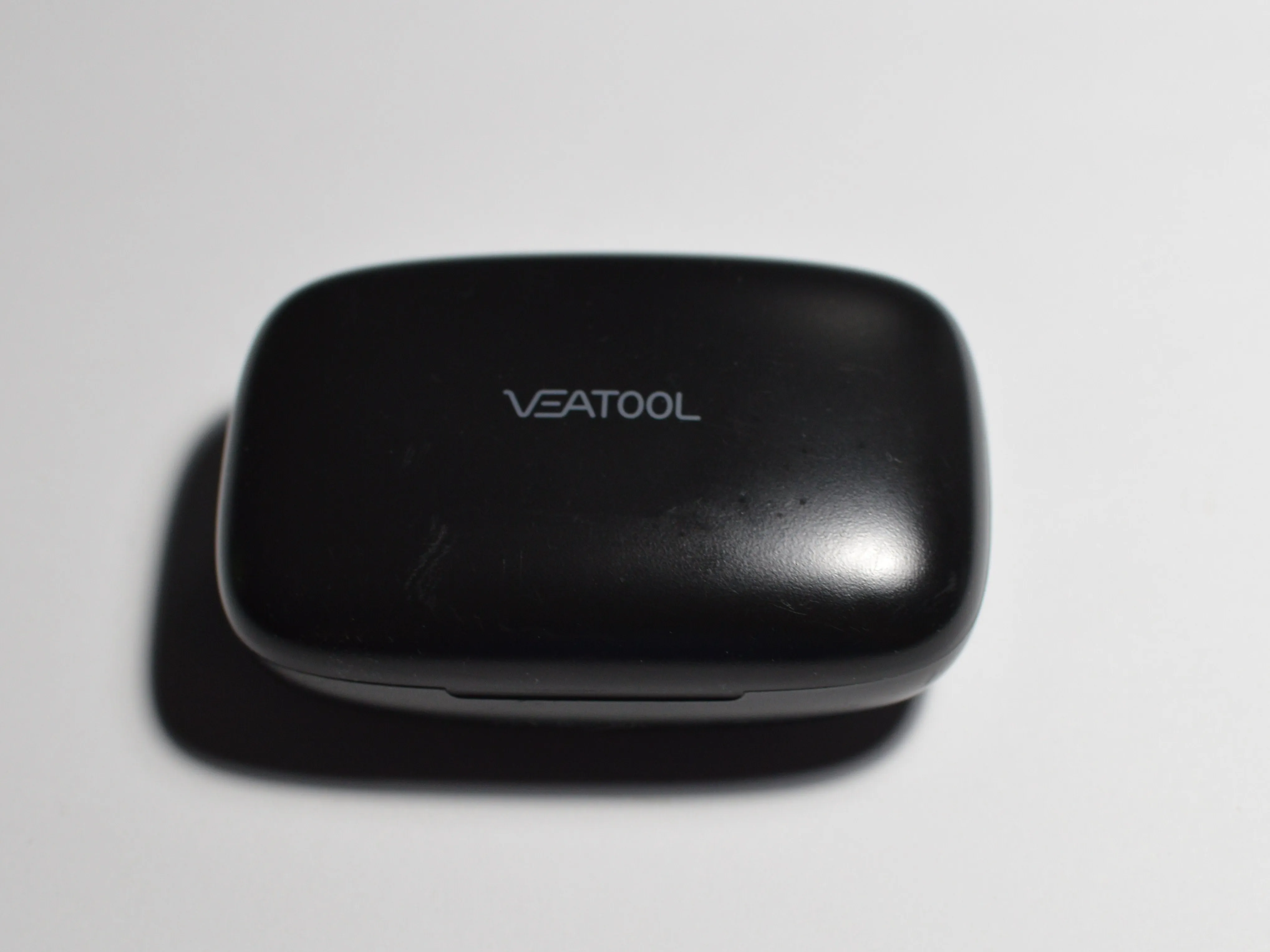

Чехол для переноски и два наушника
Шаг 2 Разборка чехла
Беспроводные наушники BMANI-VEAT00L Разборка, разборка корпуса: шаг 2, изображение 1 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, разборка корпуса: шаг 2, изображение 2 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L разборка, разборка корпуса: шаг 2, изображение 3 из 3 | Источник - ifixit.com

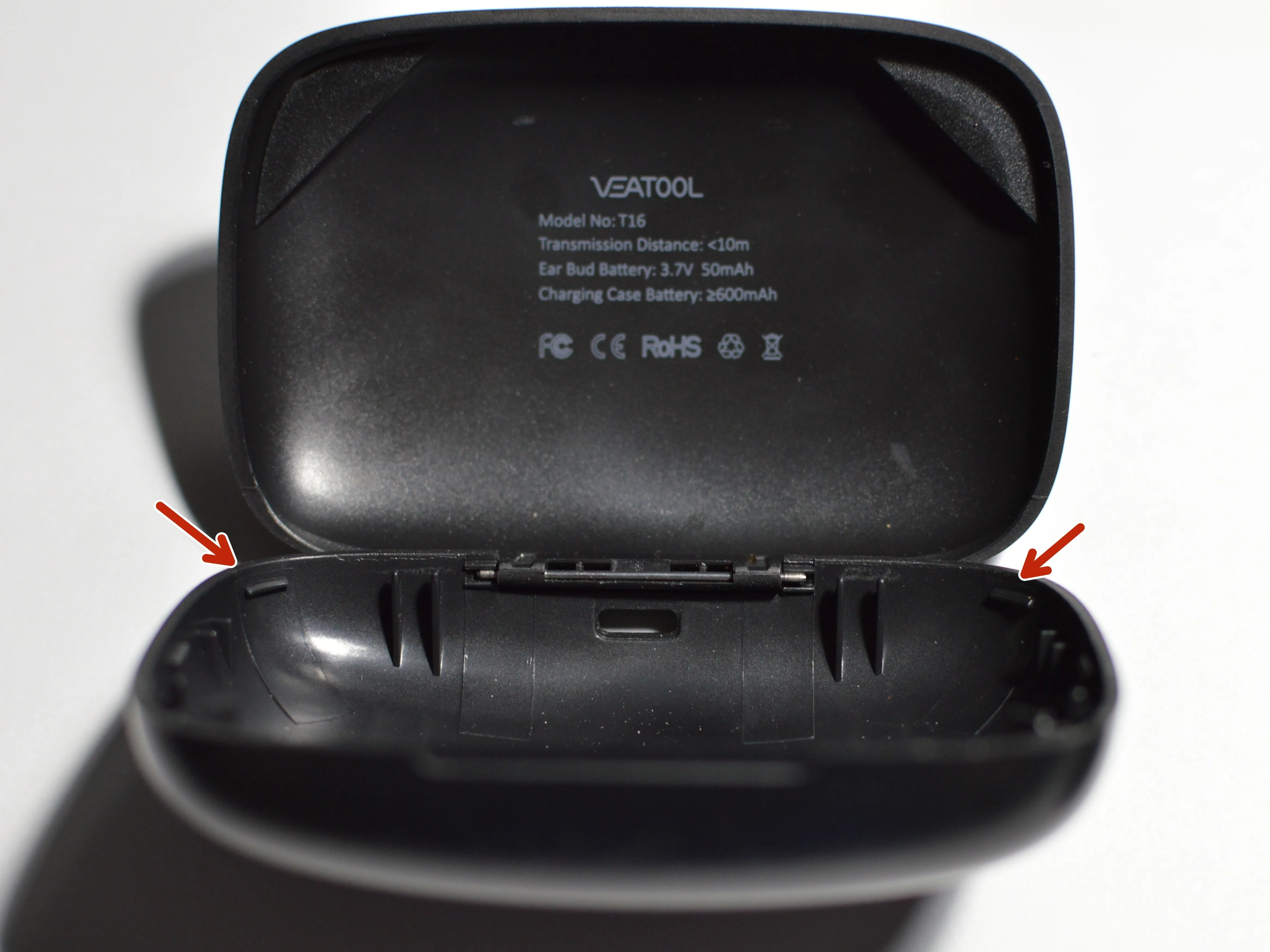

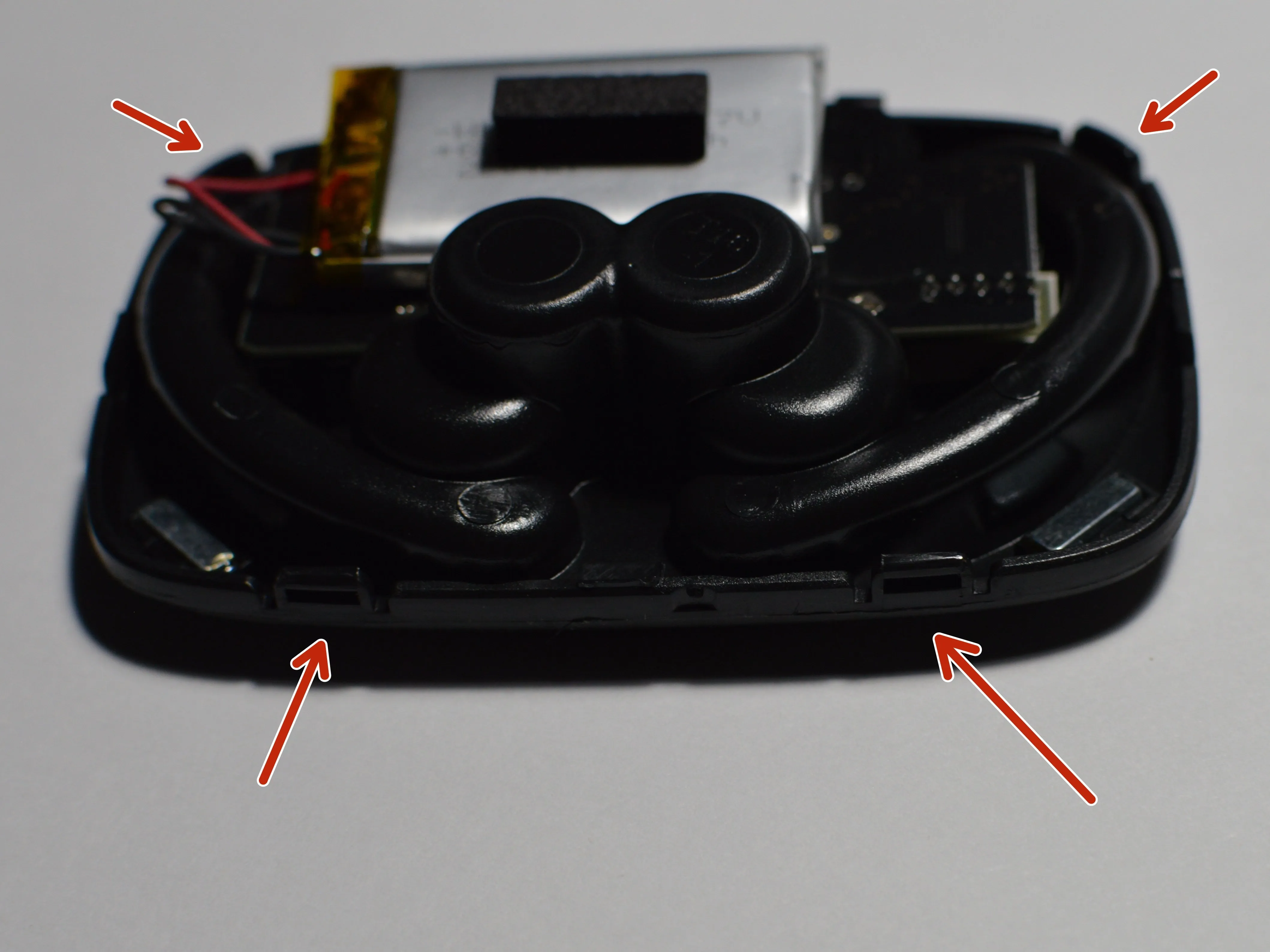

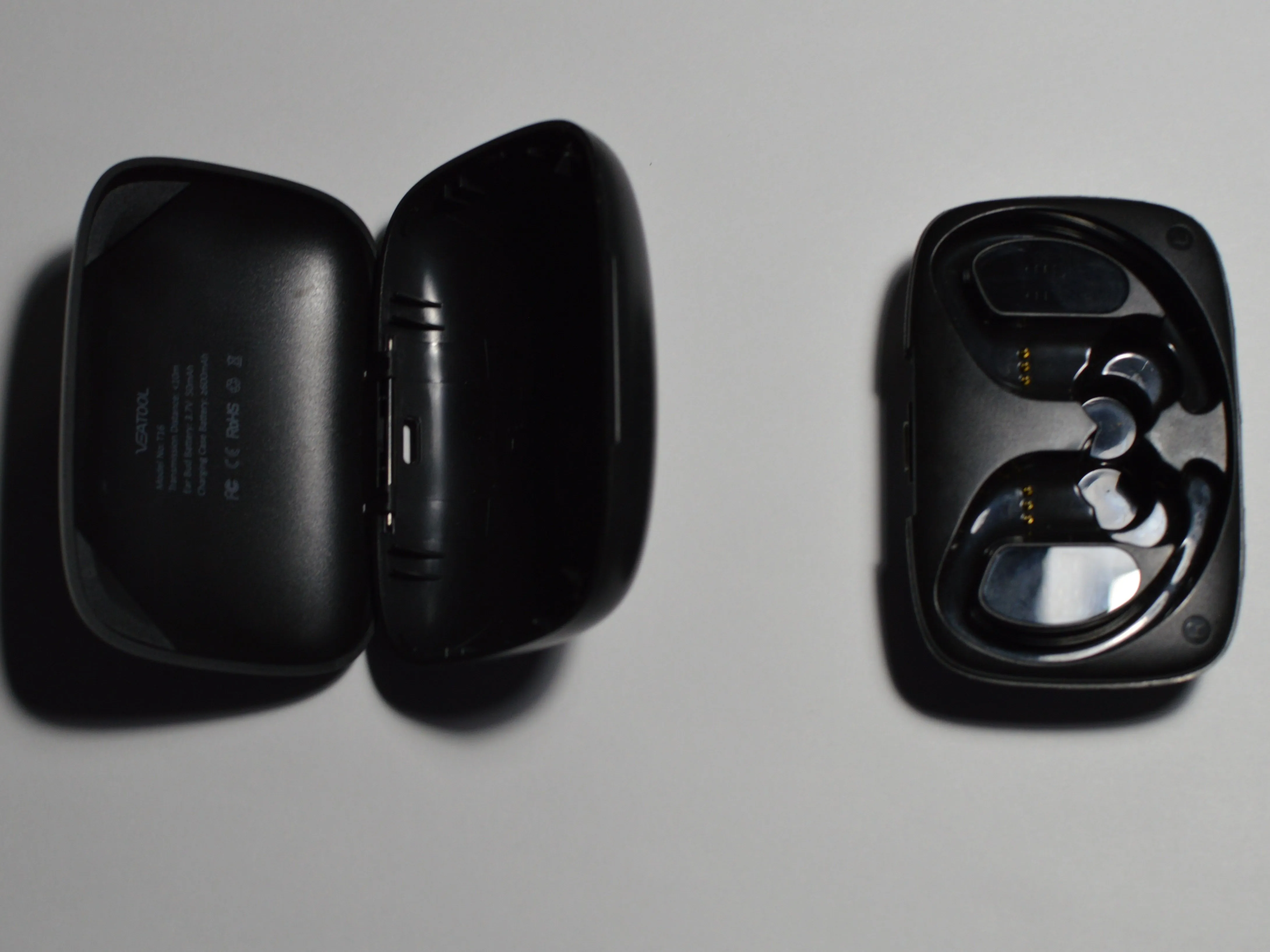

Корпус крепится к держателю наушников с помощью пластиковых клипс
Необходимо освободить 4 пластиковых зажима
Шаг 3 Шарнирный механизм
Беспроводные наушники BMANI-VEAT00L Разборка, механизм шарнира: шаг 3, изображение 1 из 2 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, механизм шарнира: шаг 3, изображение 2 из 2 | Источник - ifixit.com
Штифт, проходящий через крышку, крепит верхнюю часть к нижней части корпуса. Когда крышка защелкивается, она удерживается на месте внутренними деталями.
Шаг 4 Извлечение электроники из корпуса
Беспроводные наушники BMANI-VEAT00L разборка, извлечение электроники из корпуса: шаг 4, изображение 1 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, извлечение электроники из корпуса: шаг 4, изображение 2 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, корпус Снятие электроники: шаг 4, изображение 3 из 3 | Источник - ifixit.com

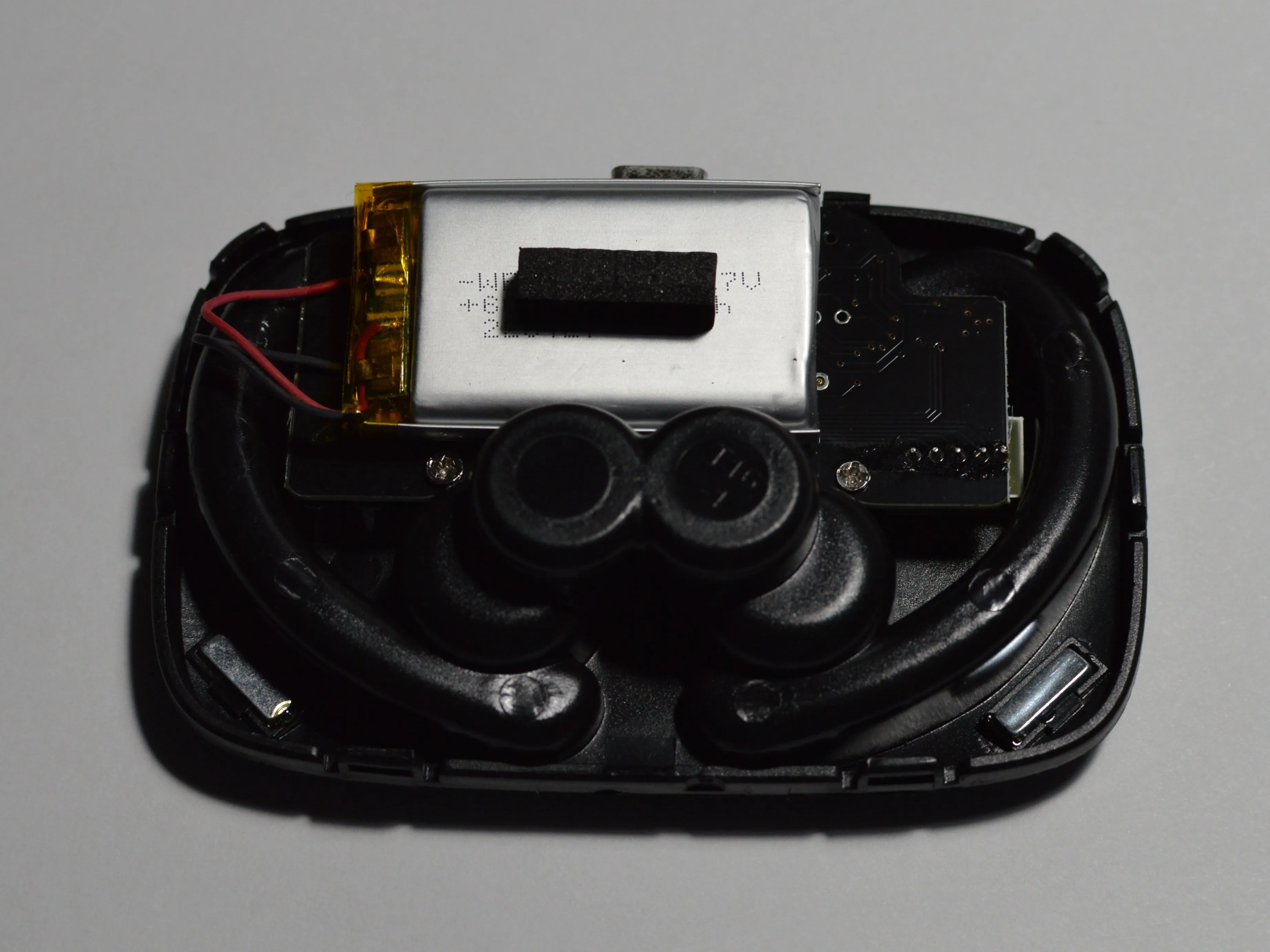

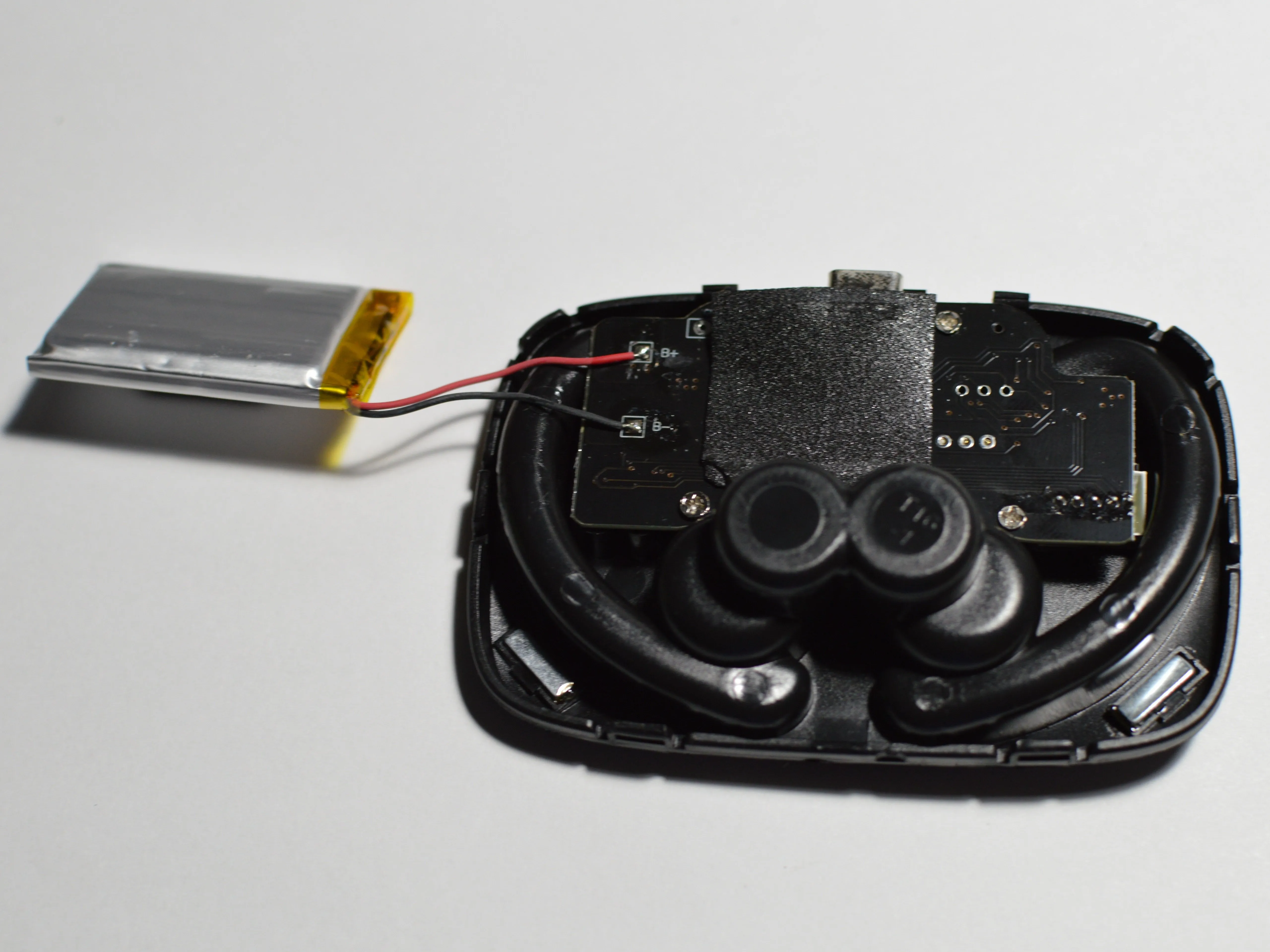

Батарея закреплена двусторонним скотчем.
3 крестообразных винта #0 крепят печатную плату к держателю наушников.
Шаг 5 Корпус разобран
Беспроводные наушники BMANI-VEAT00L разборка, корпус разобран: шаг 5, изображение 1 из 2 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L разборка, корпус разобран: шаг 5, изображение 2 из 2 | Источник - ifixit.com

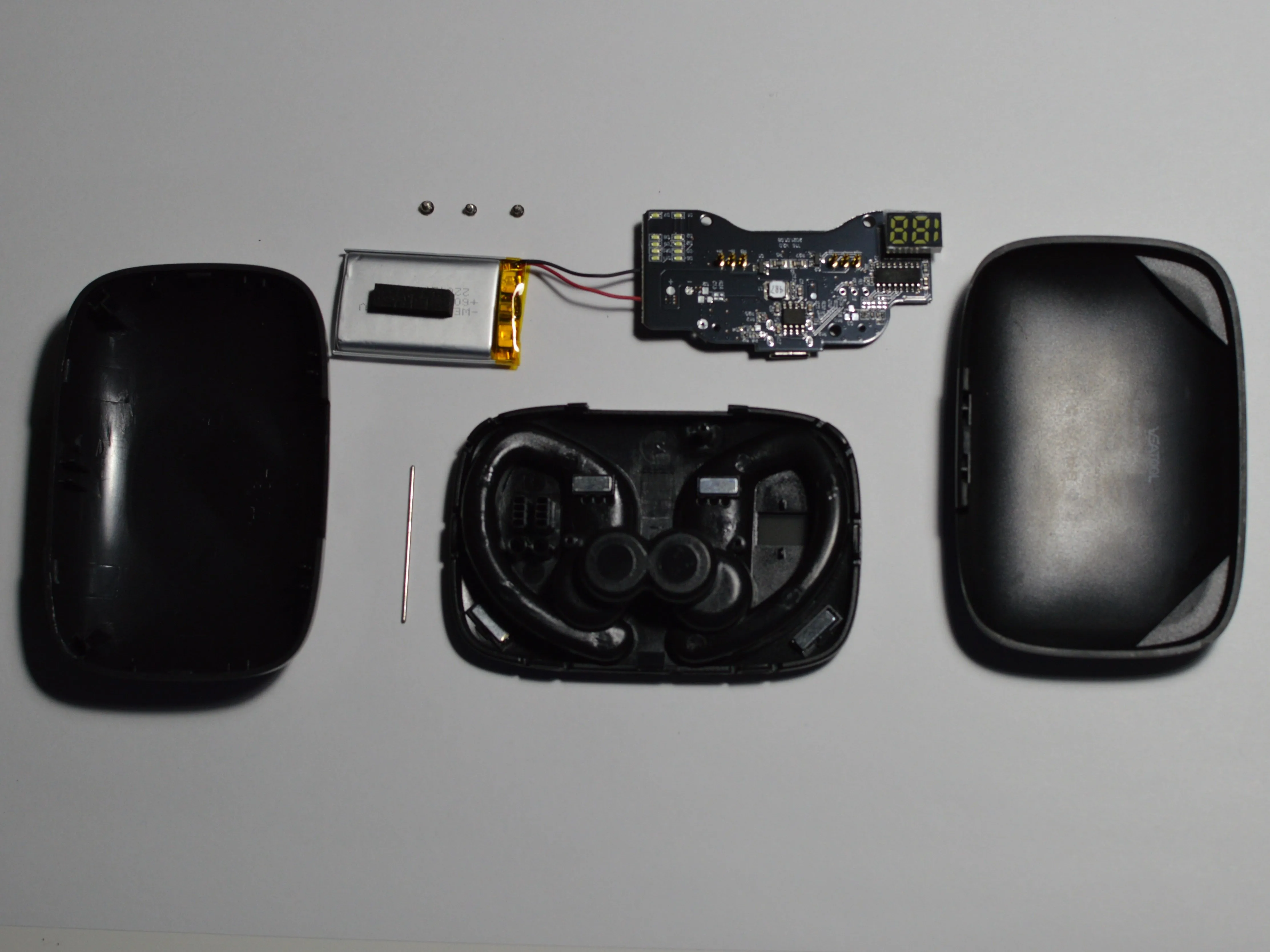

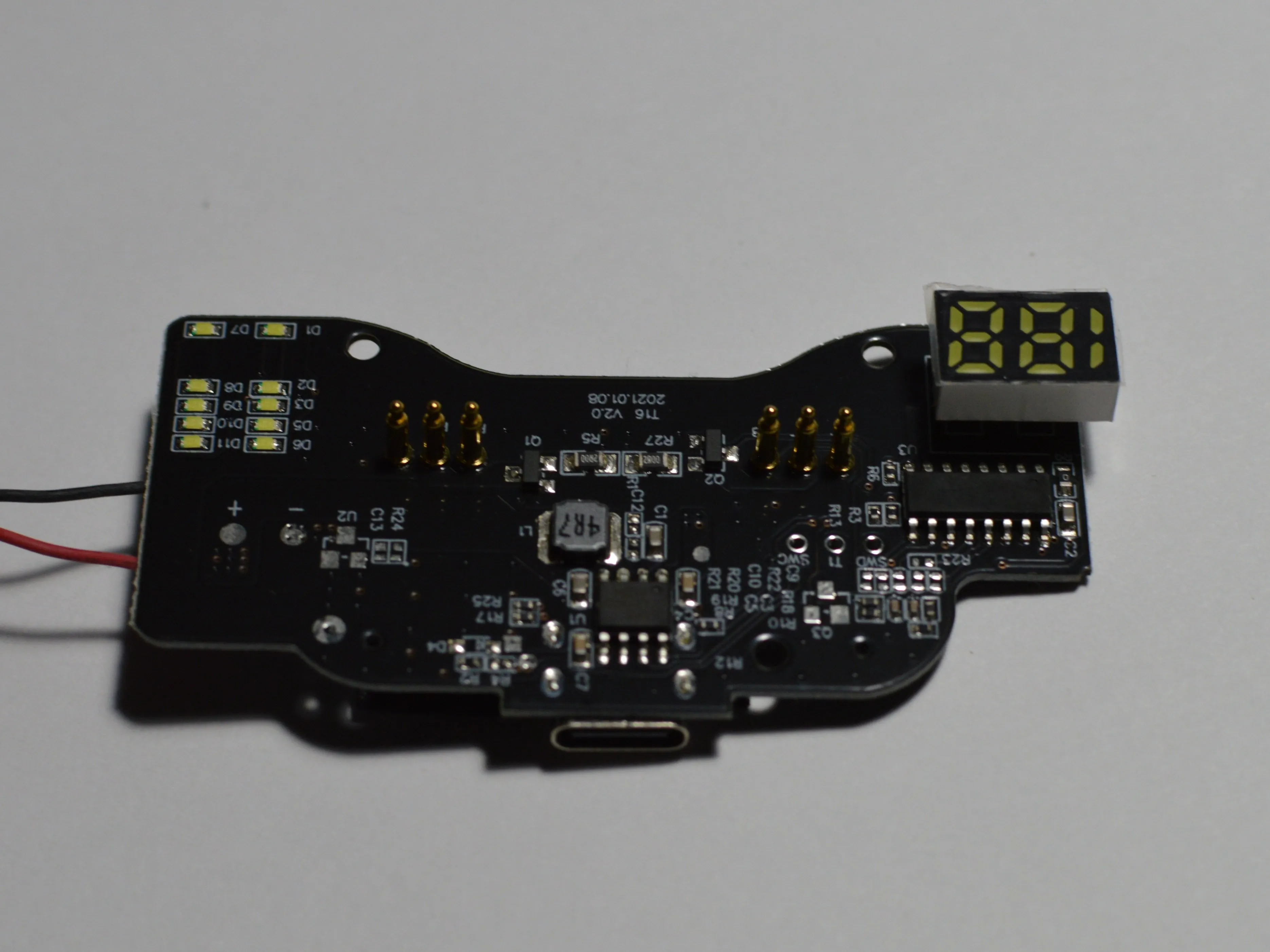

Все части корпуса разобраны, подробный вид печатной платы.
Шаг 6 Обзор наушников
Беспроводные наушники BMANI-VEAT00L разборка, обзор наушников: шаг 6, изображение 1 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Teardown, обзор наушников: шаг 6, изображение 2 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, обзор наушников: шаг 6, изображение 3 из 3 | Источник - ifixit.com

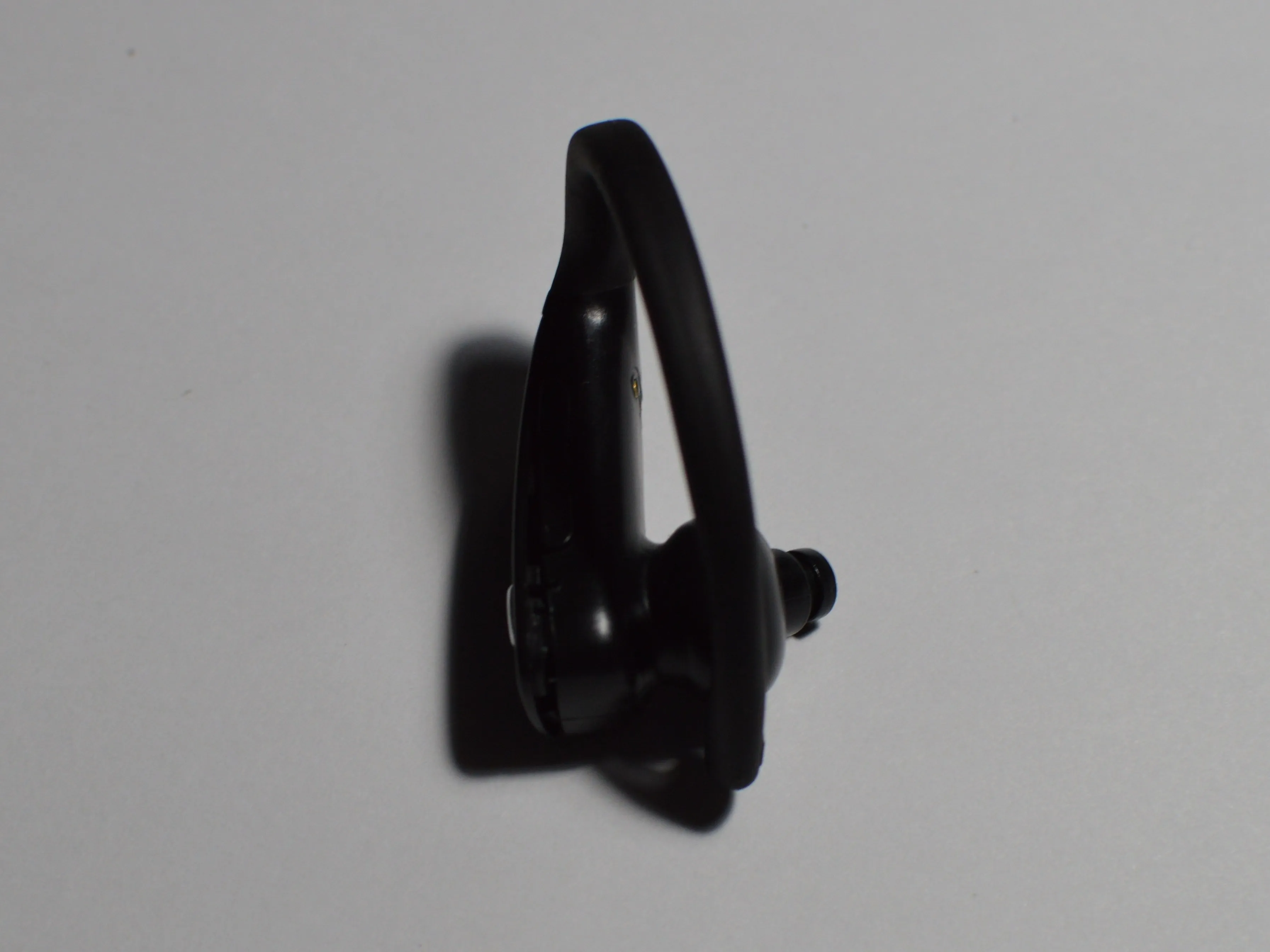

Собранный наушник
Шаг 7
Беспроводные наушники BMANI-VEAT00L Разборка: шаг 7, изображение 1 из 2 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка: шаг 7, изображение 2 из 2 | Источник - ifixit.com

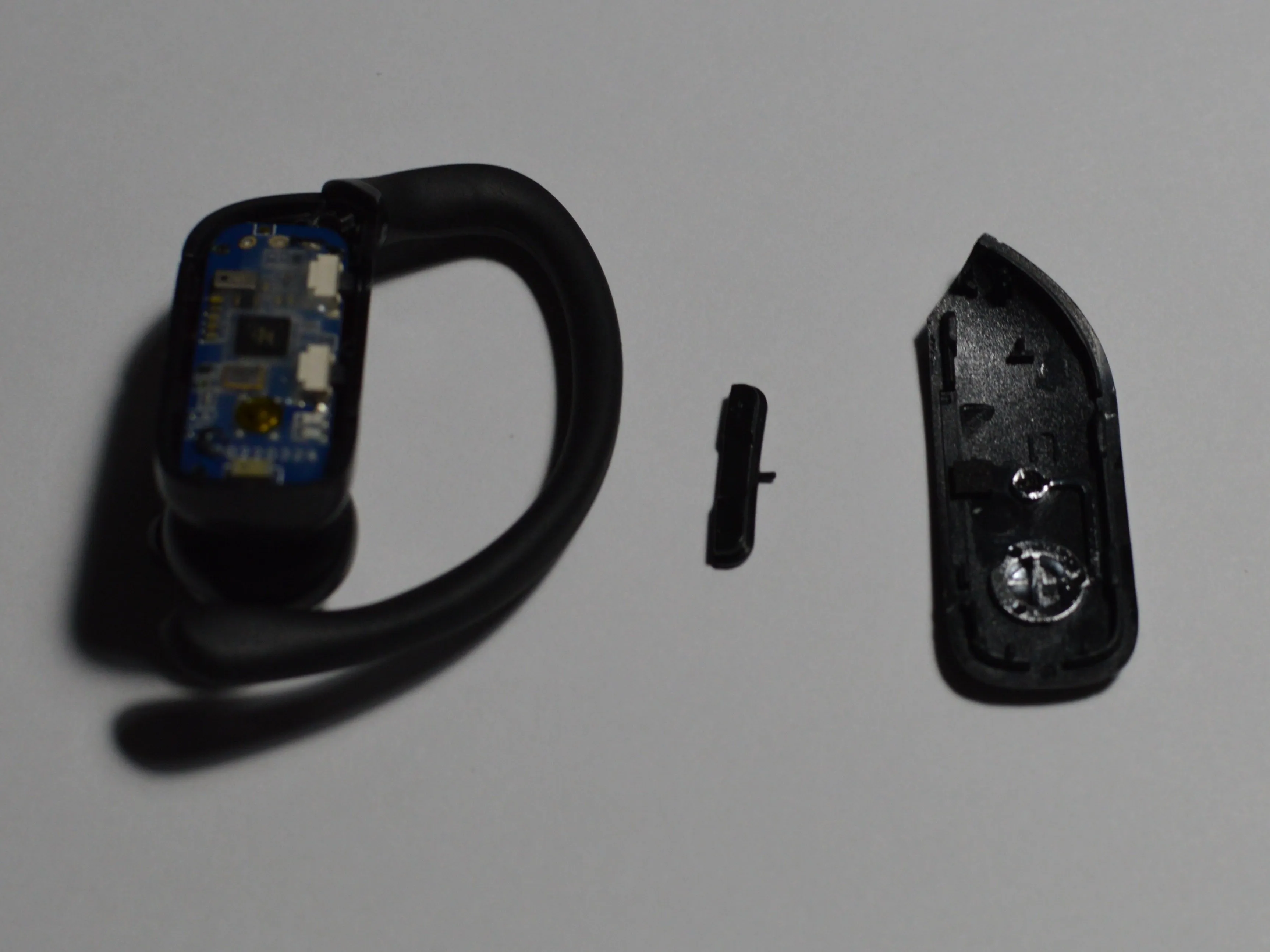

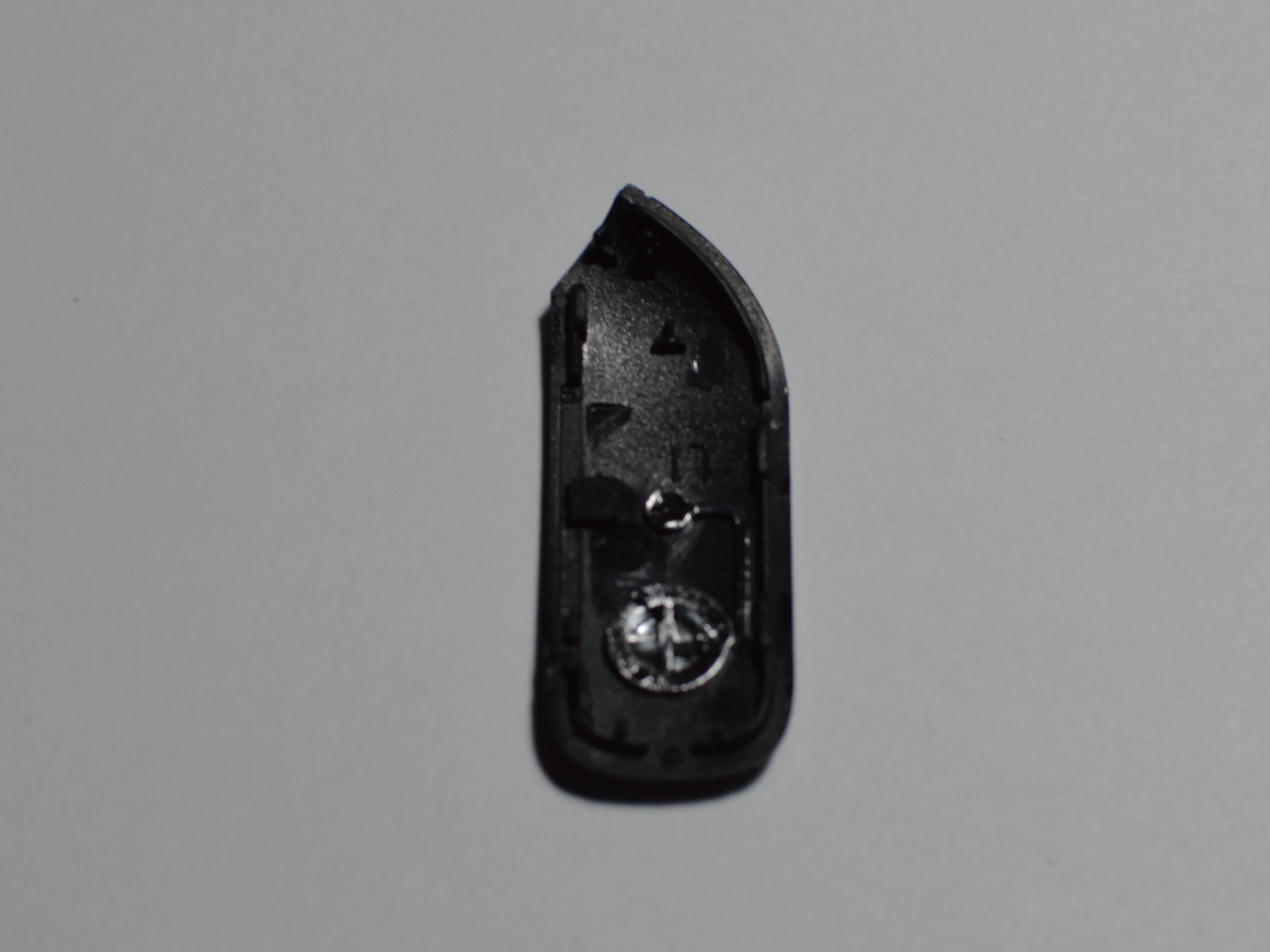

Крышка держится на месте с помощью пластиковых клипс.
Сверху приварена одна кнопка, две кнопки громкости находятся сбоку и могут быть сняты, посередине имеется штифт, образующий точку вращения.
Шаг 8 Электроника наушников
Беспроводные наушники BMANI-VEAT00L Разборка, электроника наушников: шаг 8, изображение 1 из 1 | Источник - ifixit.com

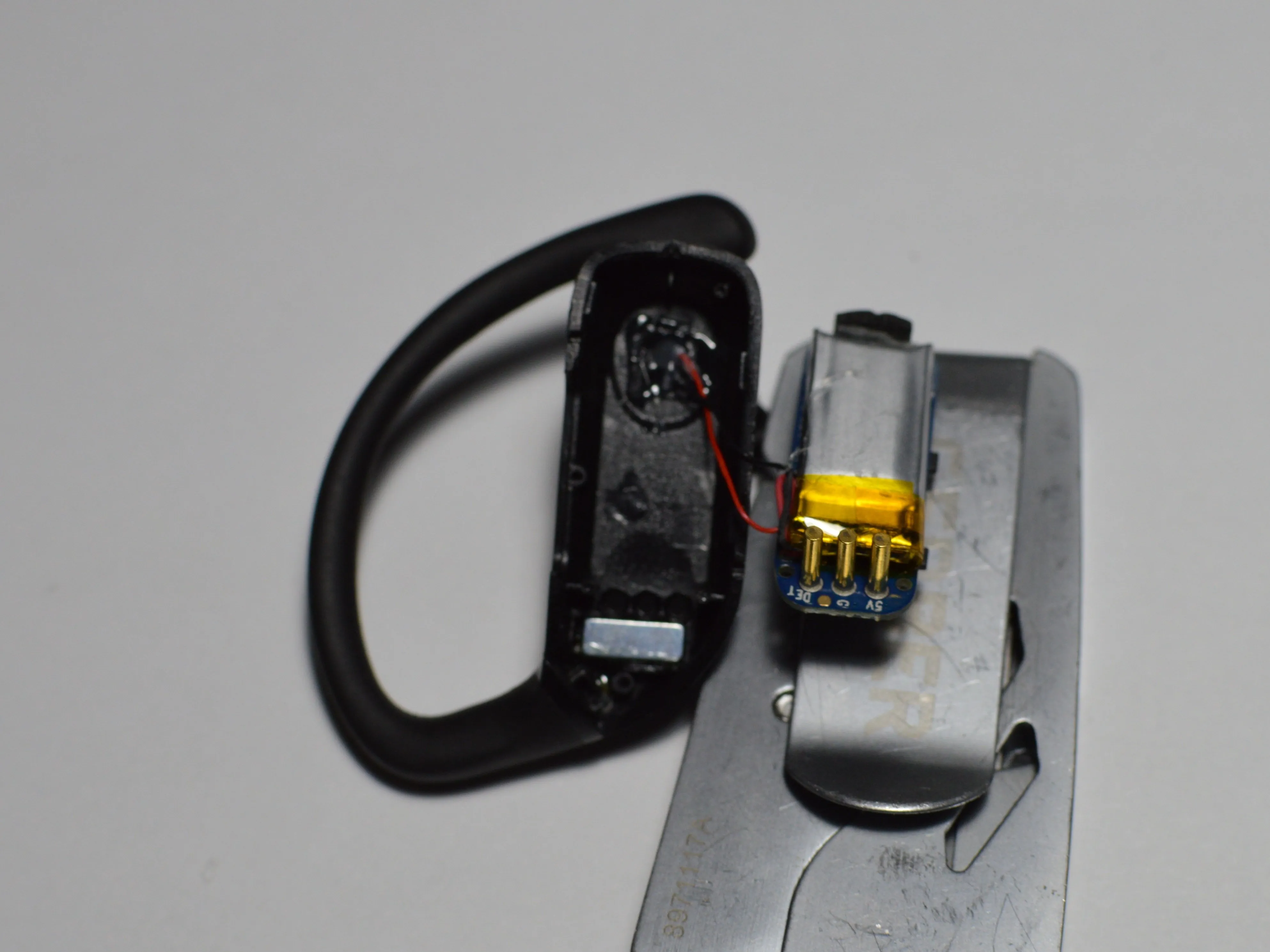

Печатную плату можно извлечь из наушника. Секция динамика закрыта в конце наушника.
Шаг 9 Разборка наушников
Беспроводные наушники BMANI-VEAT00L Teardown, Ear Bud в разобранном виде: шаг 9, изображение 1 из 1 | Источник - ifixit.com

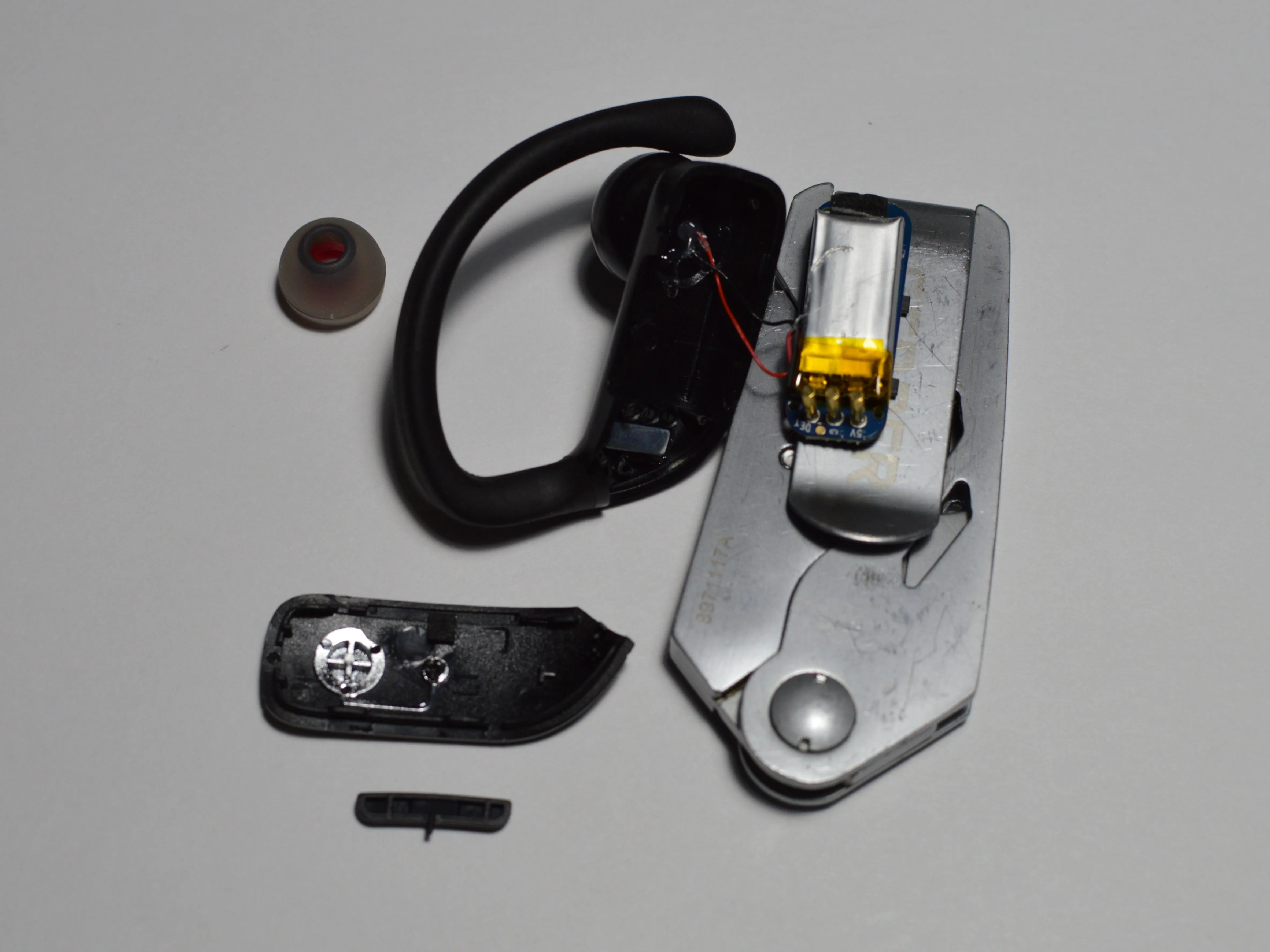

Все детали сняты.
Шаг 10 Соединения
Беспроводные наушники BMANI-VEAT00L разборка, соединения: шаг 10, изображение 1 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, соединения: шаг 10, изображение 2 из 3 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L разборка, подключение: шаг 10, изображение 3 из 3 | Источник - ifixit.com
Как наушники подключаются к корпусу для зарядки.
5V
GND
DET
На печатной плате корпуса есть пружинные штырьки
Шаг 11 Магниты для наушников
Беспроводные наушники BMANI-VEAT00L Разборка, магниты для наушников: шаг 11, изображение 1 из 2 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Разборка, магниты для наушников: шаг 11, изображение 2 из 2 | Источник - ifixit.com

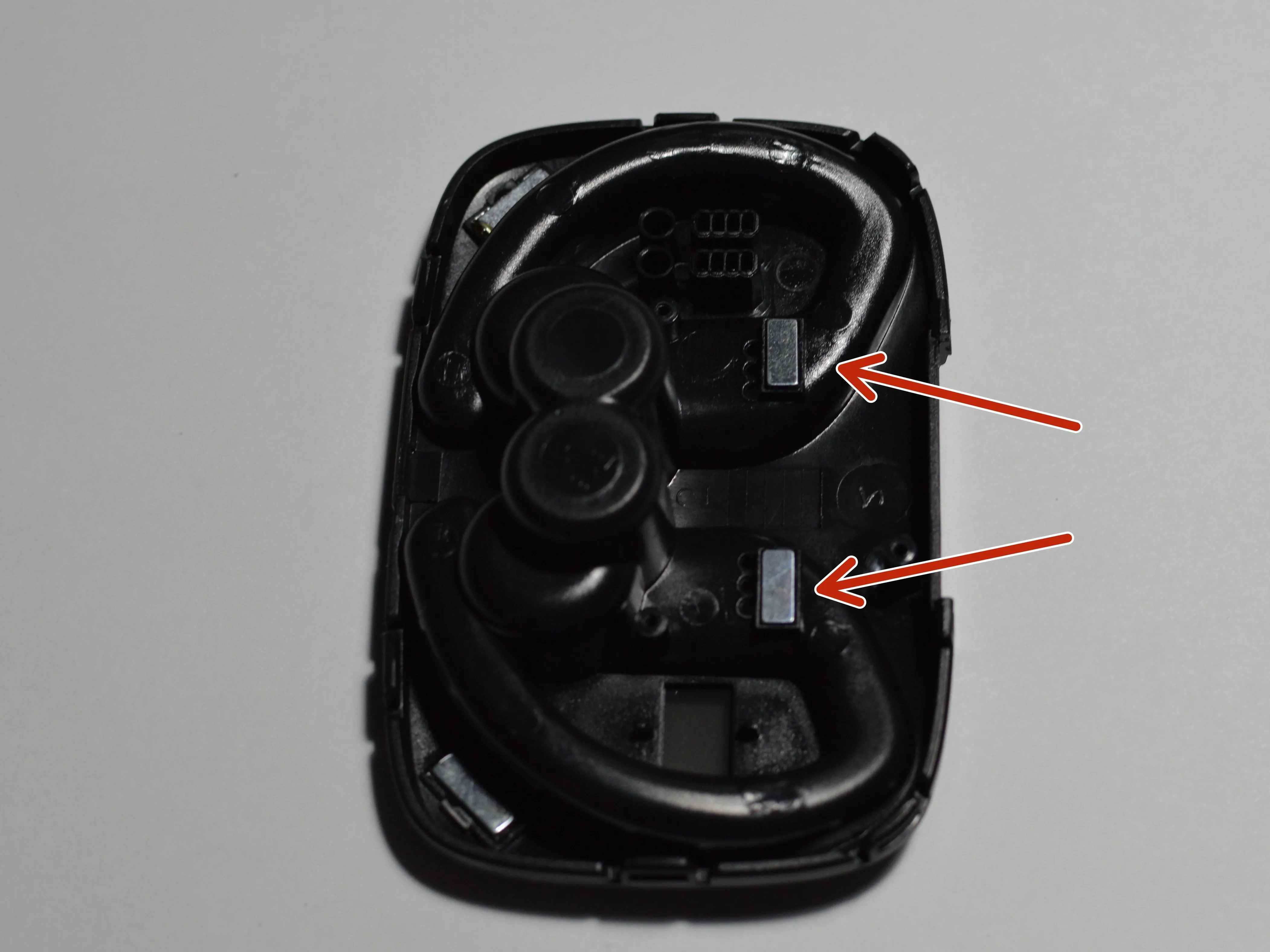

Магниты надежно удерживают наушники в чехле.
Шаг 12 Магниты для чехла
Беспроводные наушники BMANI-VEAT00L Teardown, чехол-магнит: шаг 12, изображение 1 из 2 | Источник - ifixit.comБеспроводные наушники BMANI-VEAT00L Teardown, чехол на магнитах: шаг 12, изображение 2 из 2 | Источник - ifixit.com

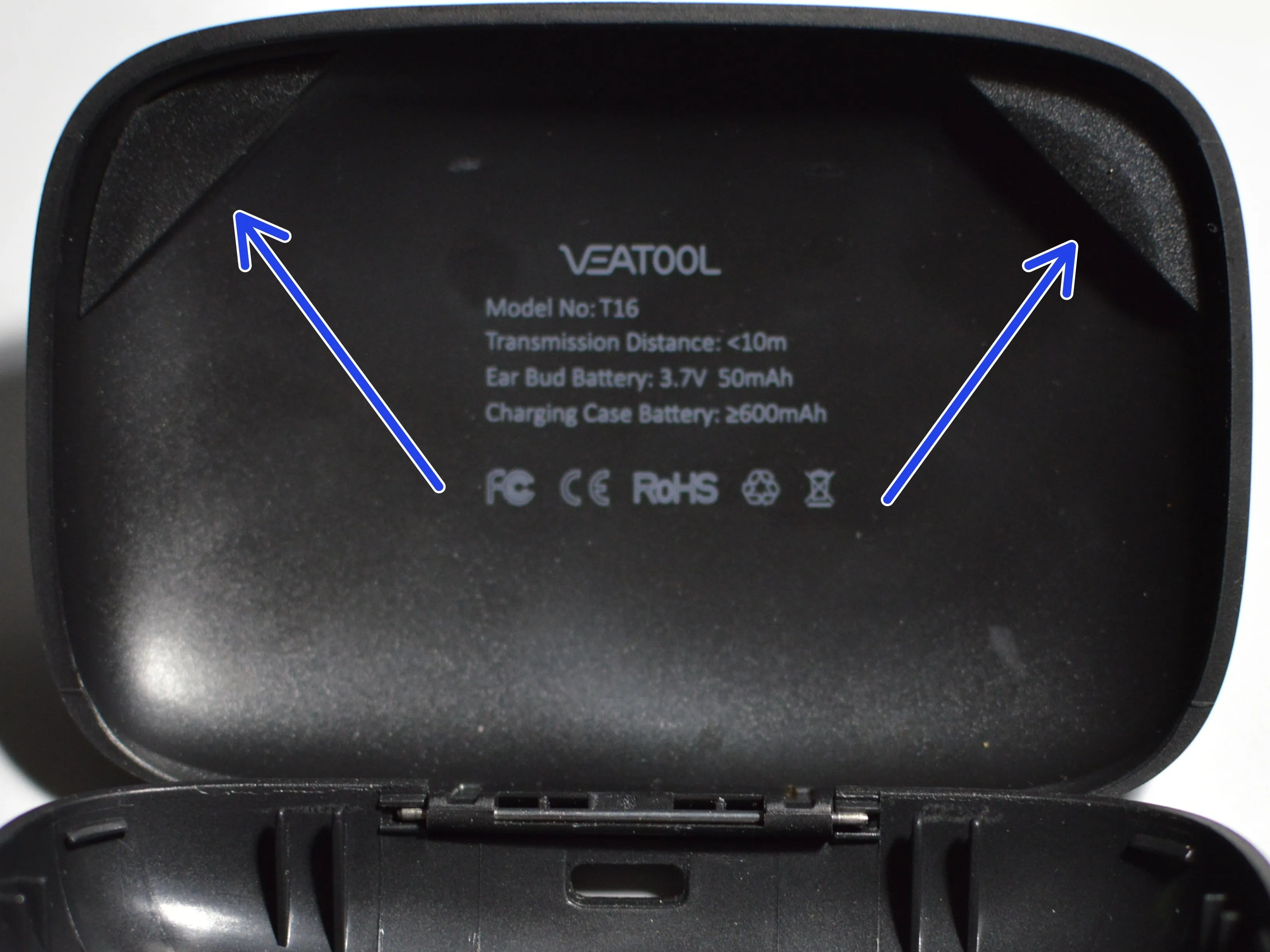

Крышка закрывается с помощью двух магнитов внутри и двух магнитов, спрятанных в крышке.
