Разборка смарт-часов Withings Activité Pop Smartwatch
Введение
В этом руководстве я покажу, как снять внутренние компоненты смарт-часов Withings Activité Pop, используя только обычную часовую отвертку с тонким плоским лезвием. Сделать это очень просто, но есть маленькие винтики, которые могут потеряться, поэтому приготовьте небольшую коробочку, чтобы хранить их во время разборки.
Что вам понадобится
Инструменты
Пинцет | Источник - ifixit.com
Набор Mako Driver Kit - 64 прецизионные биты | Источник - ifixit.com

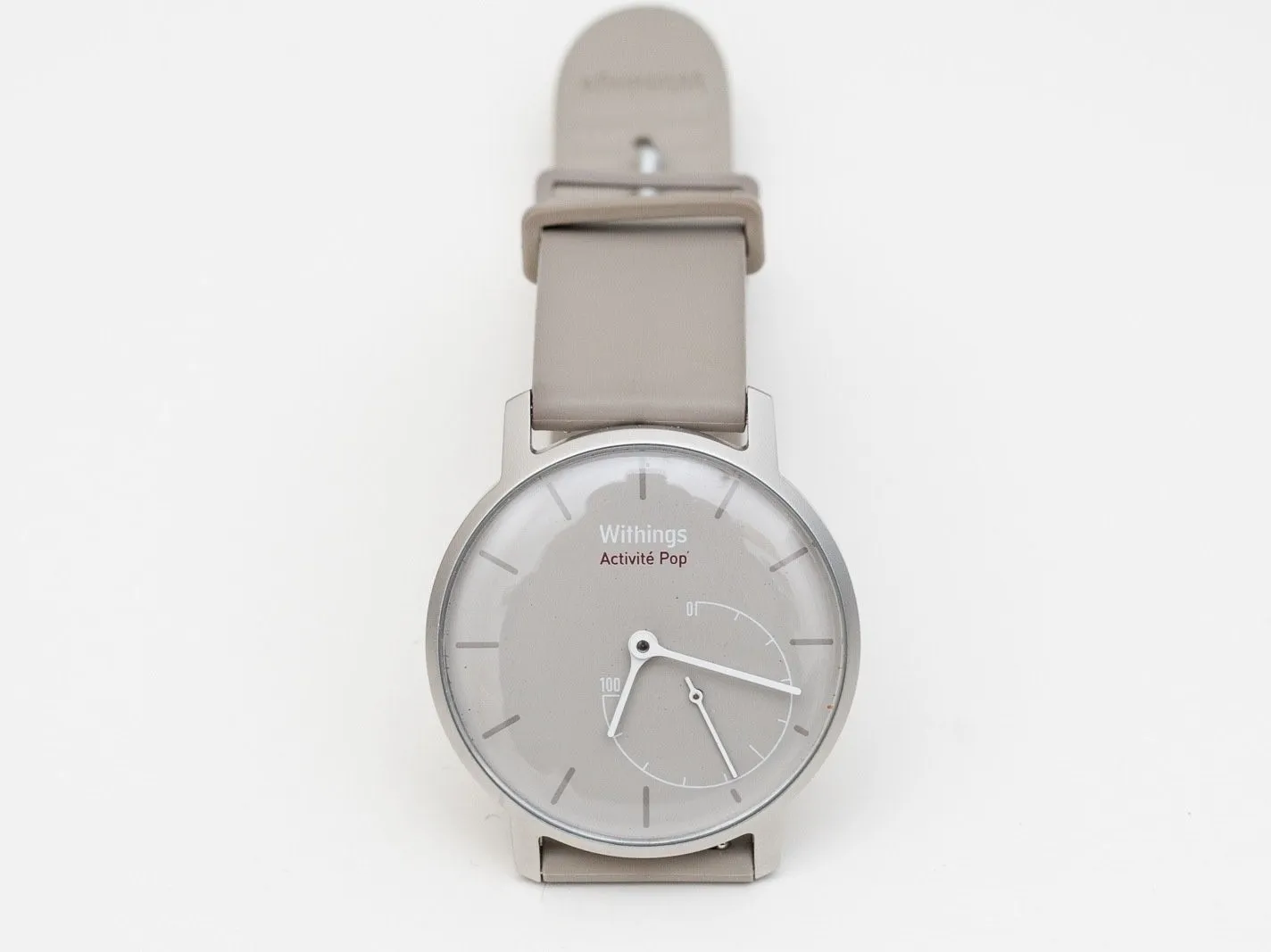

Шаг 1 Введение, снимите резинку

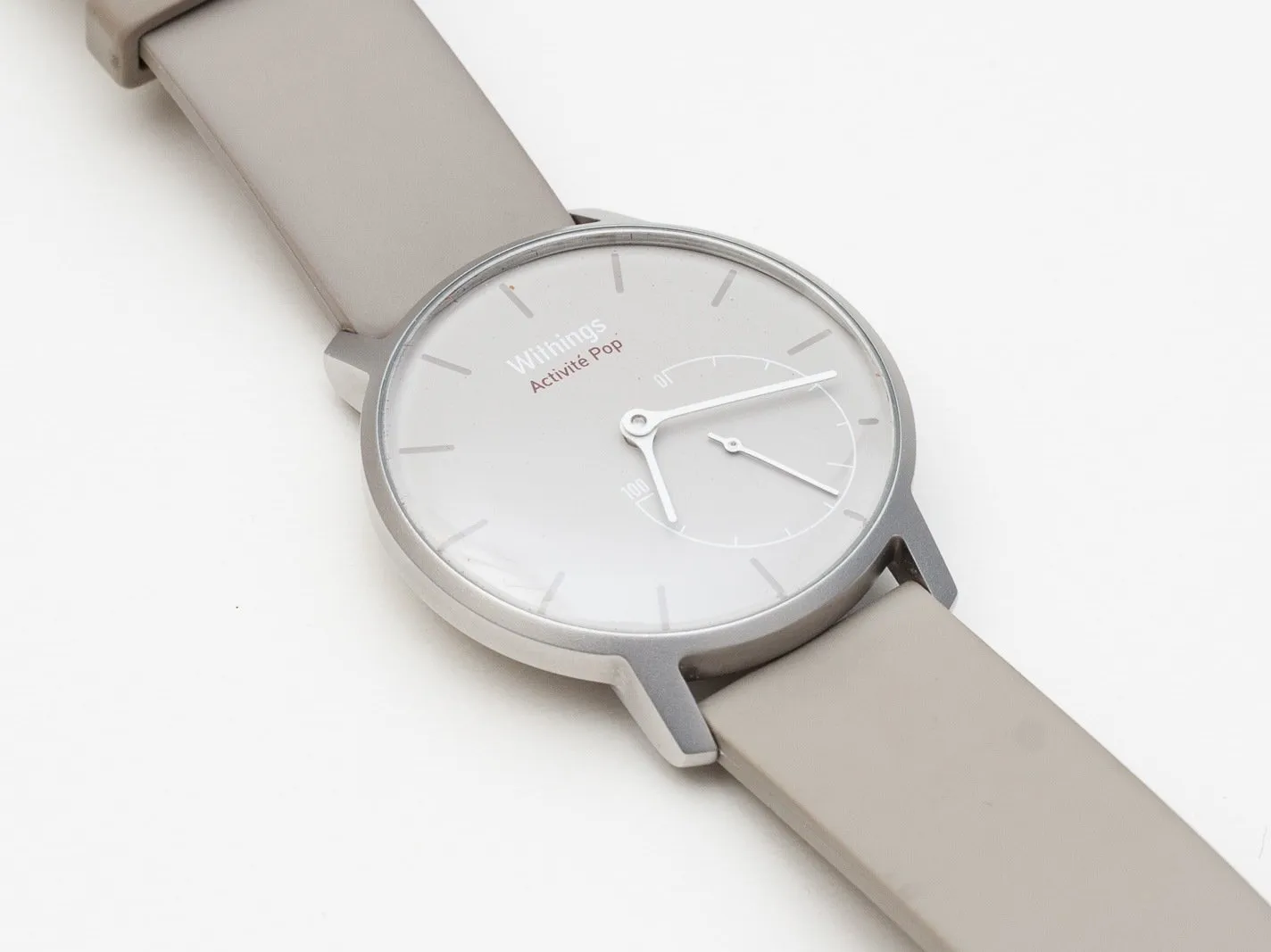

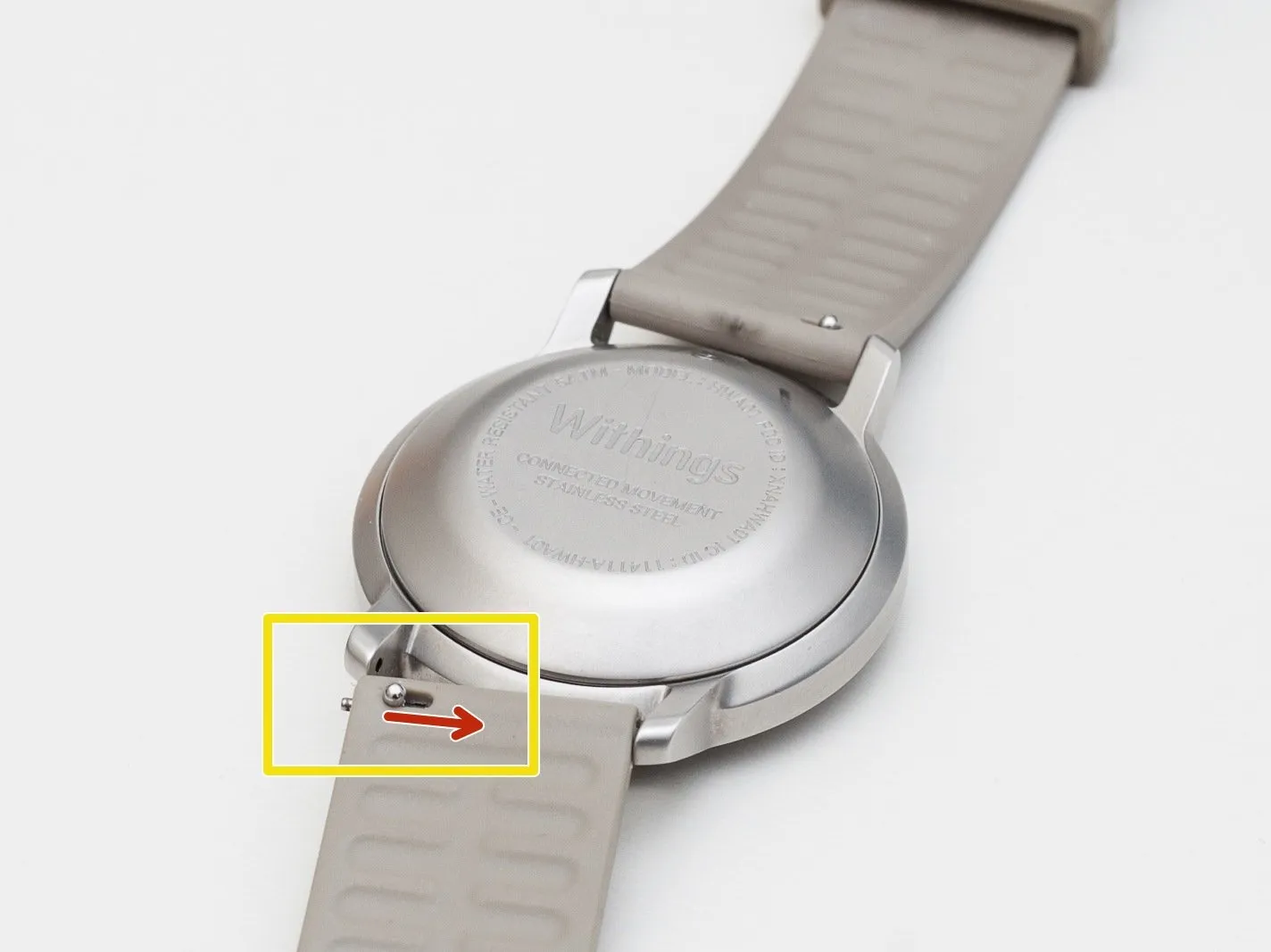

Это смарт-часы Withings Activité Pop Smartwatch. Красиво оформленные смарт-часы без излишеств, которые показывают ваш ежедневный результат активности с помощью аналогового индикатора. Снимите резинку, потянув за маленькие рычажки сзади по направлению стрелок.

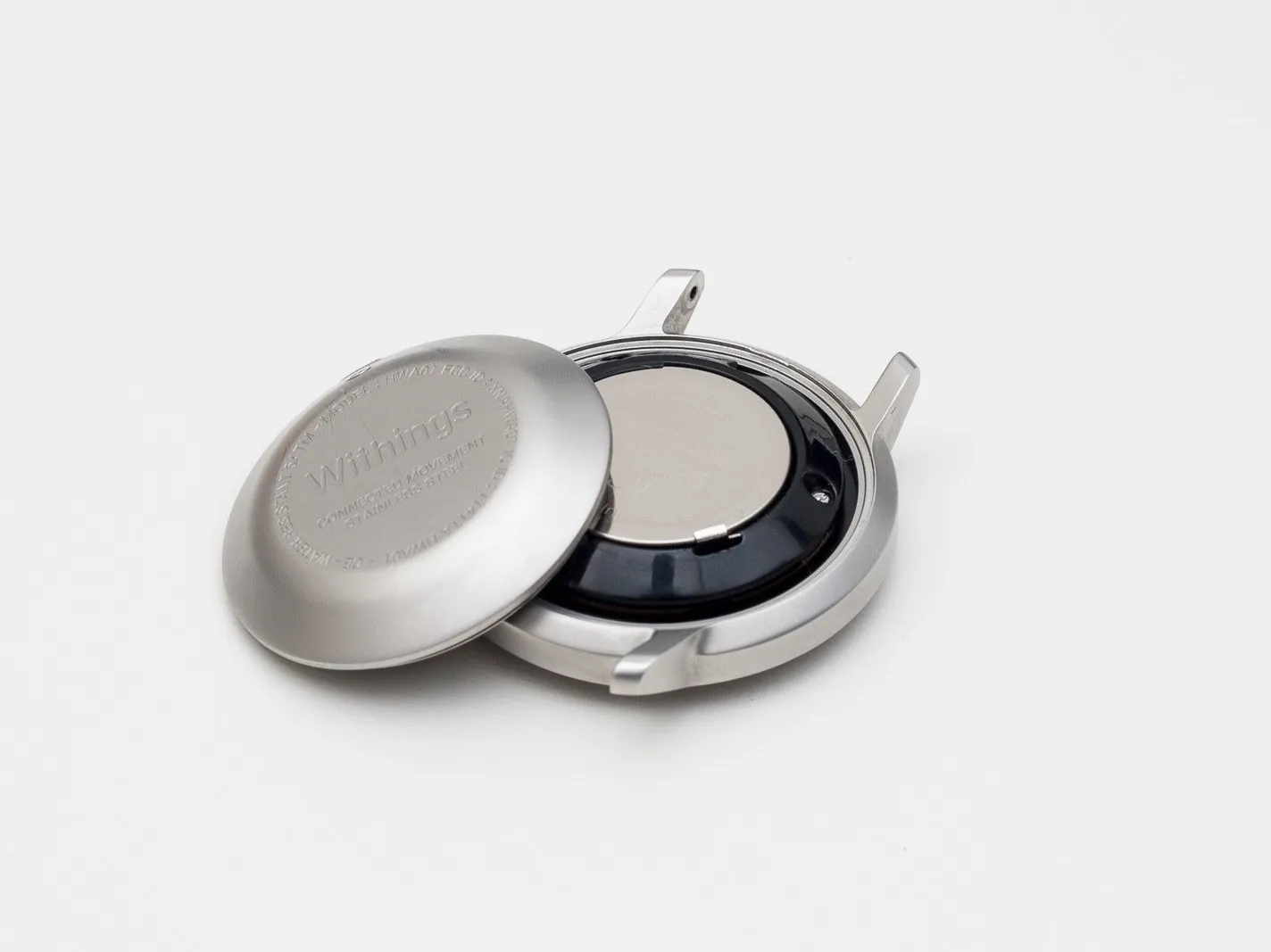

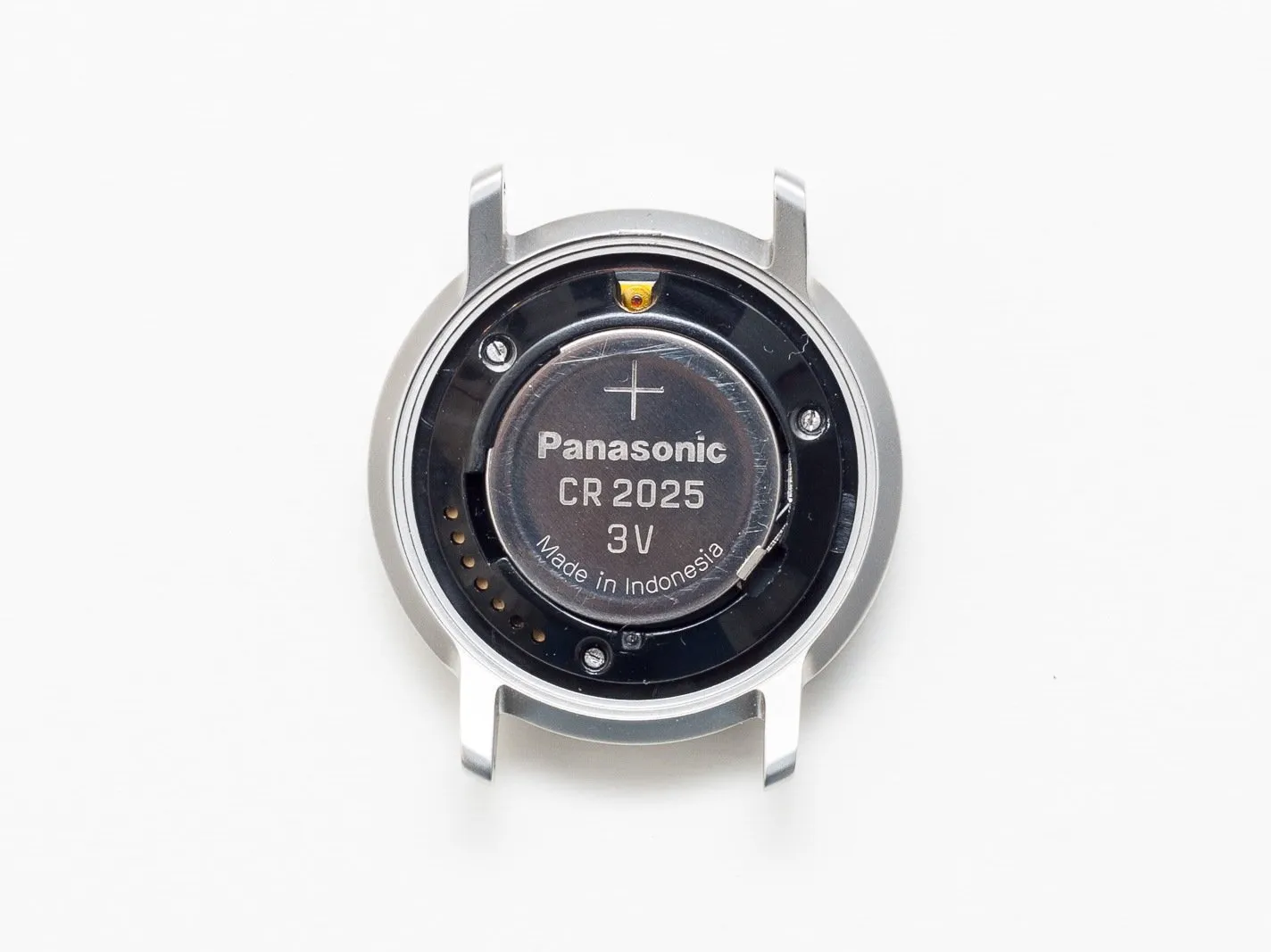

Шаг 2 Снимите заднюю крышку и откройте доступ к батарее

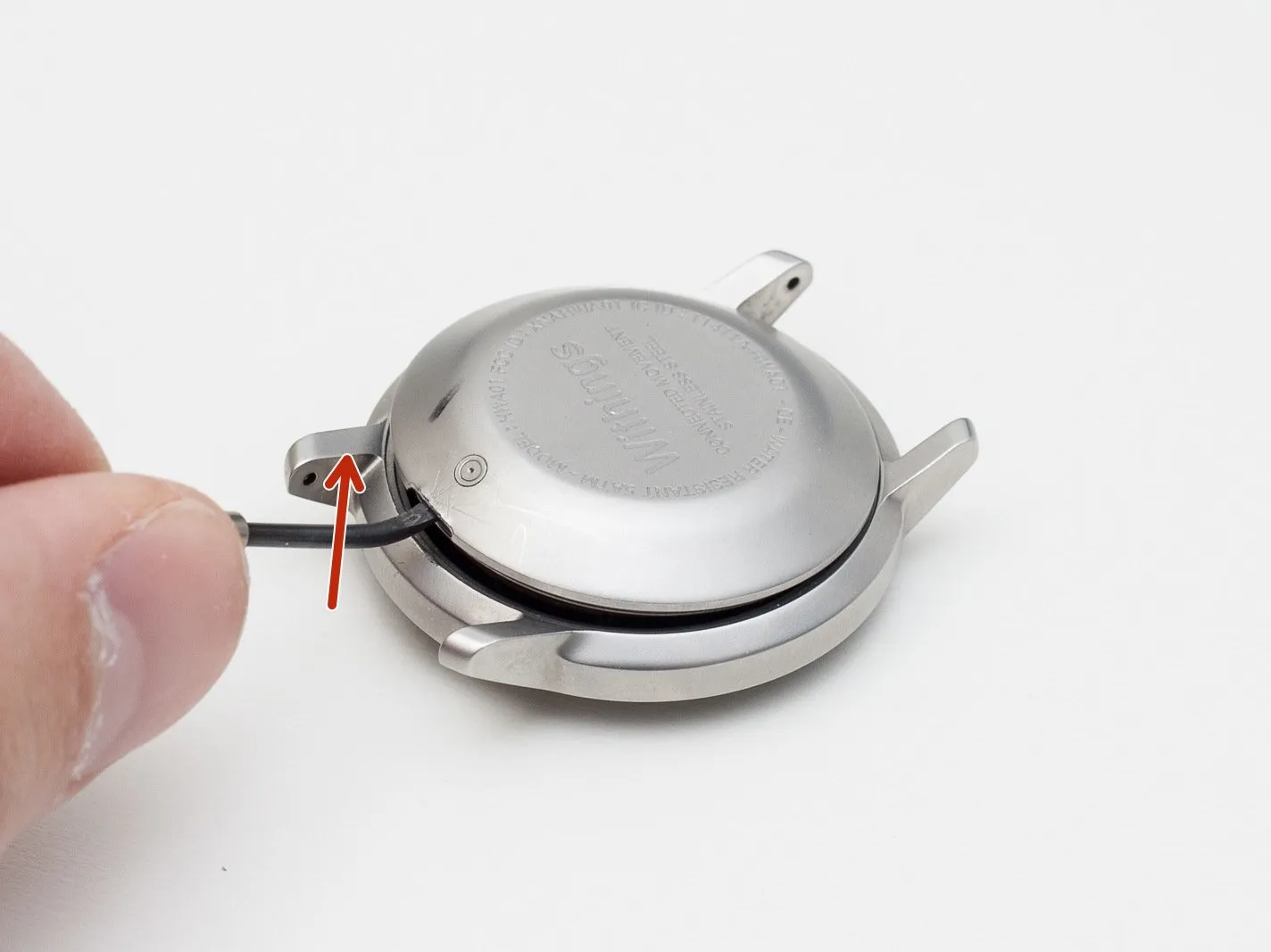

Заднюю крышку можно открыть, поддев ее инструментом для открывания или плоской отверткой. Вы увидите литиевую батарейку CR2025, сияющую во всей своей красе.

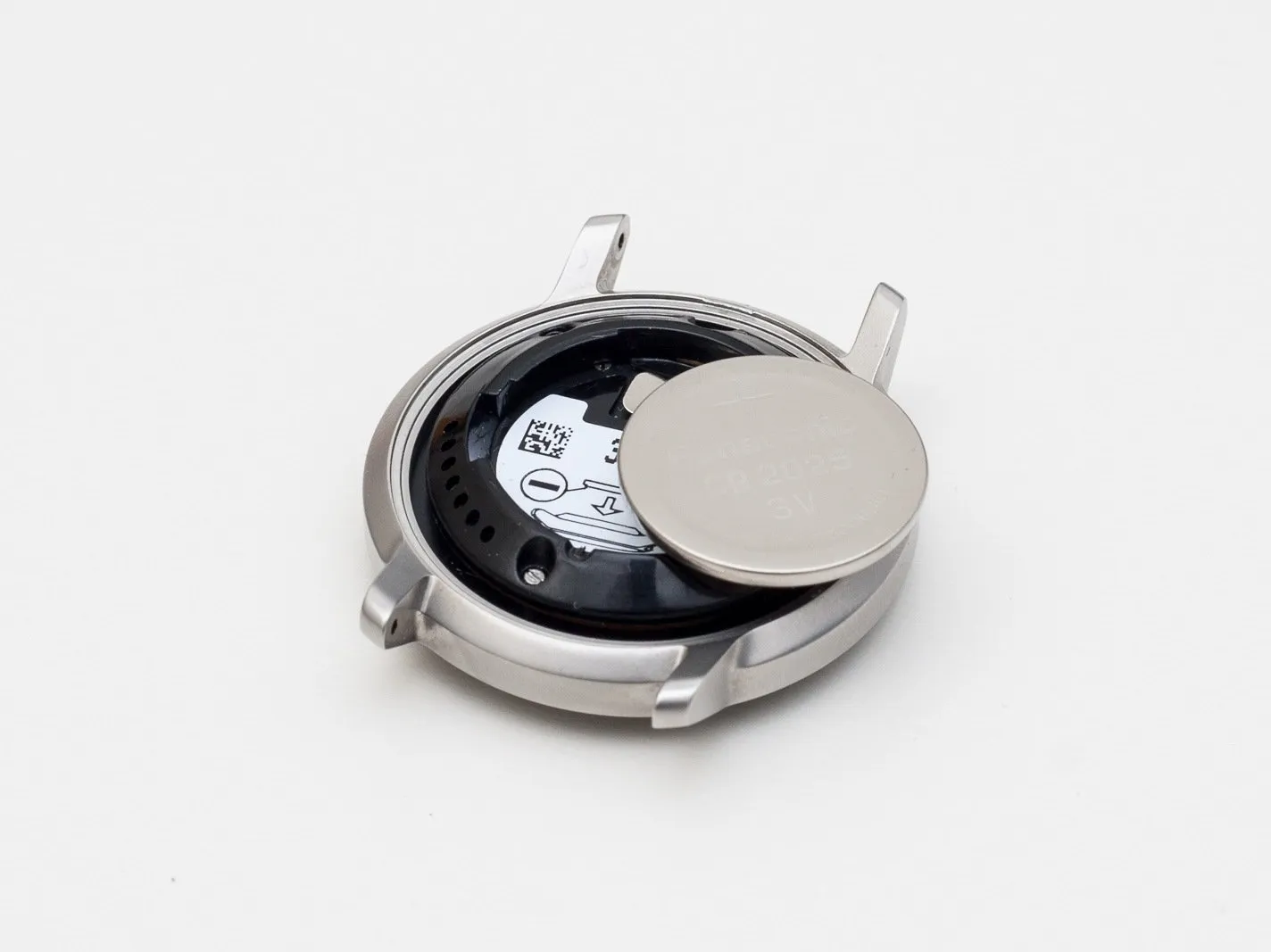

Шаг 3 Извлеките литиевую батарею

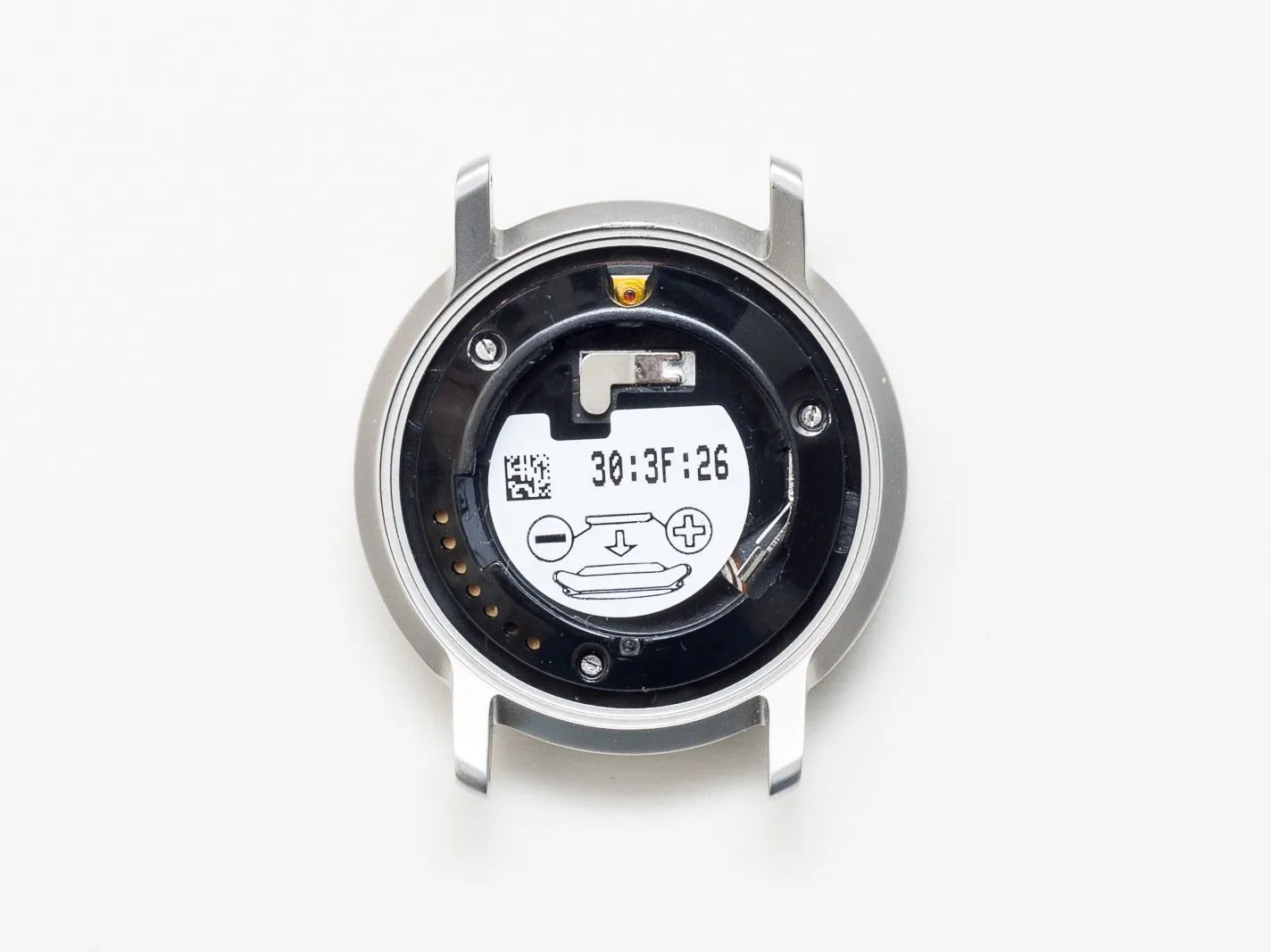

Выньте литиевую батарейку CR2025 и задумайтесь над значением трех шестнадцатеричных цифр на информационной наклейке.

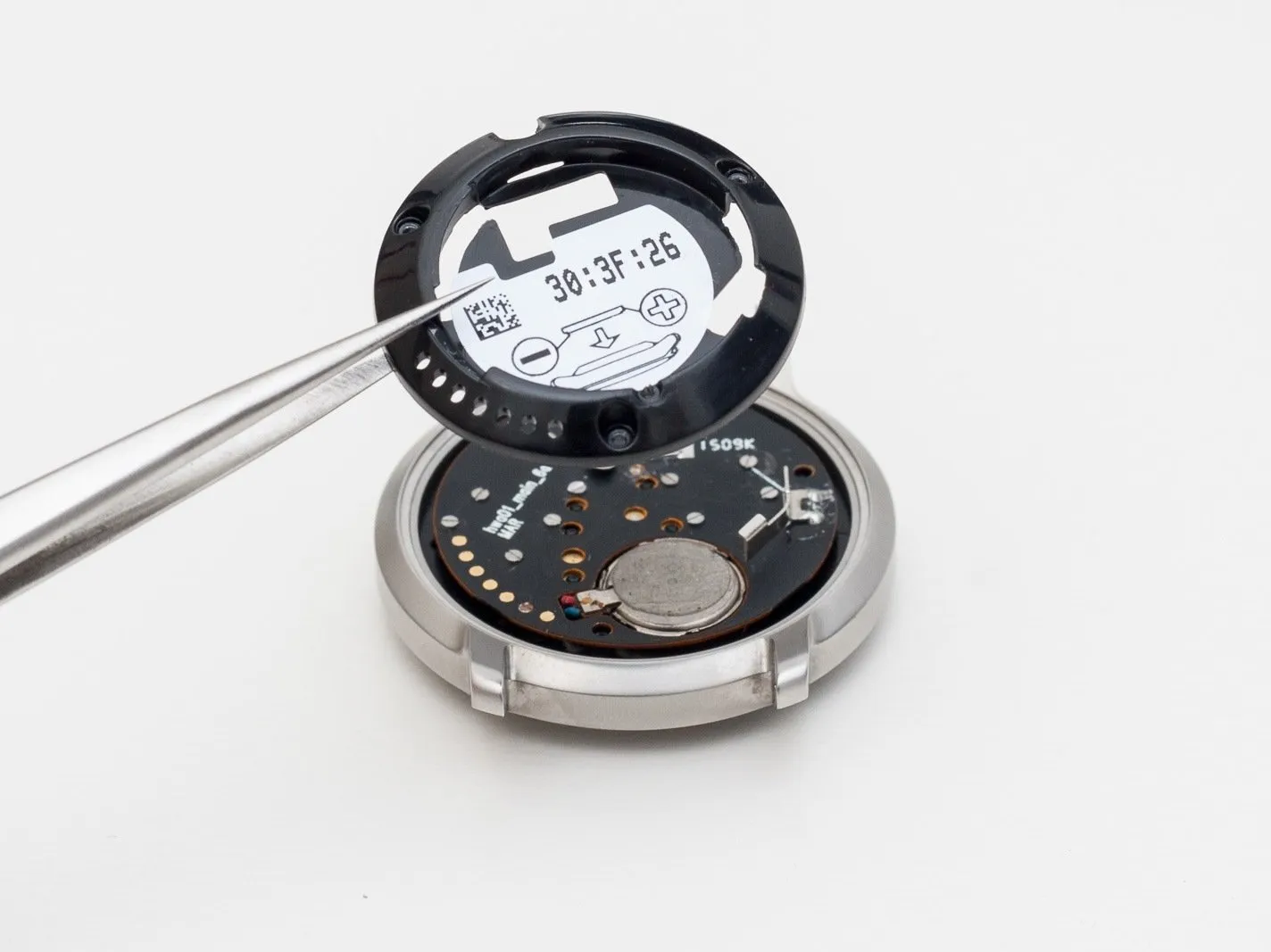

Шаг 4 Снимите внутреннюю пластиковую крышку

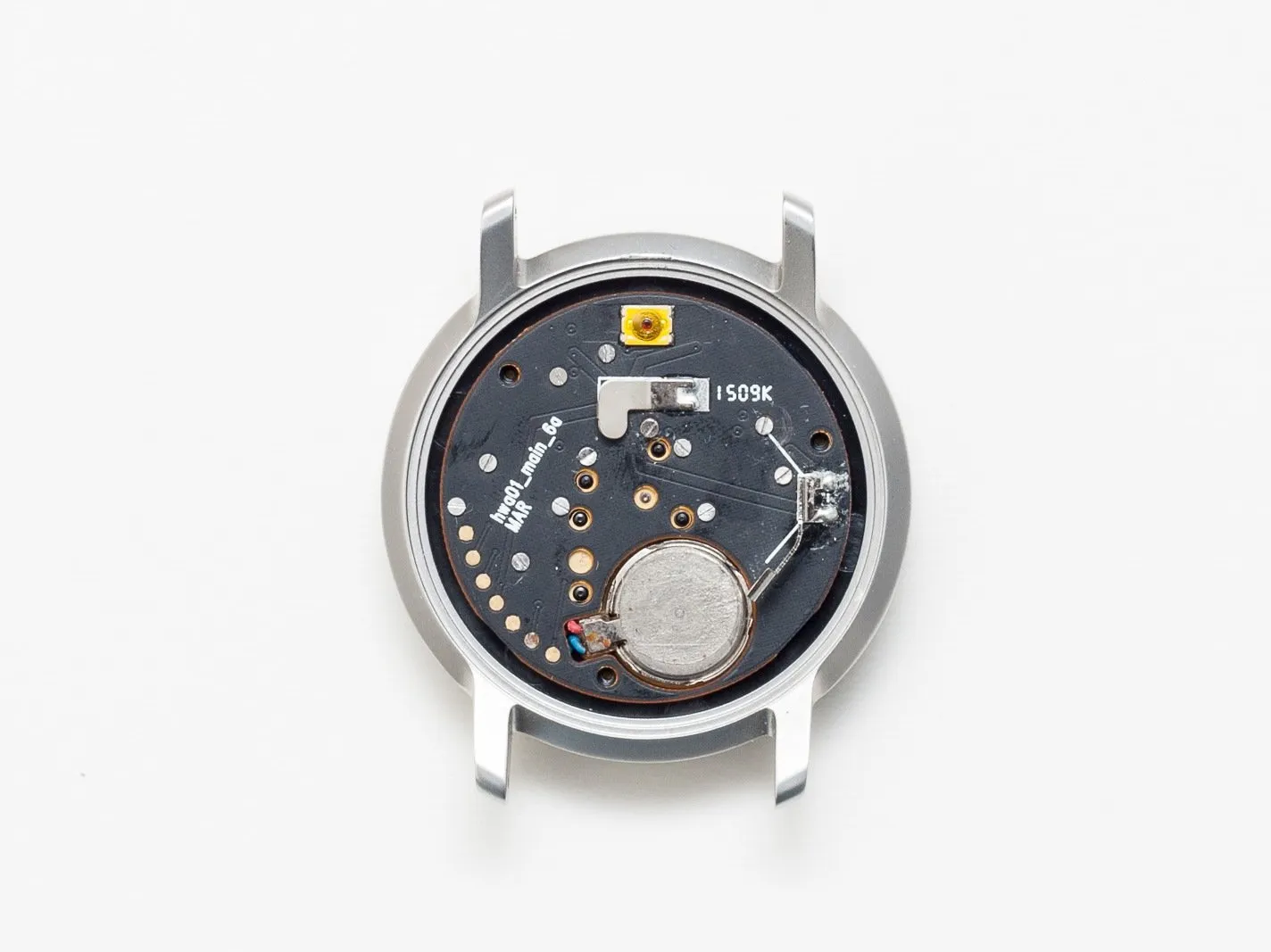

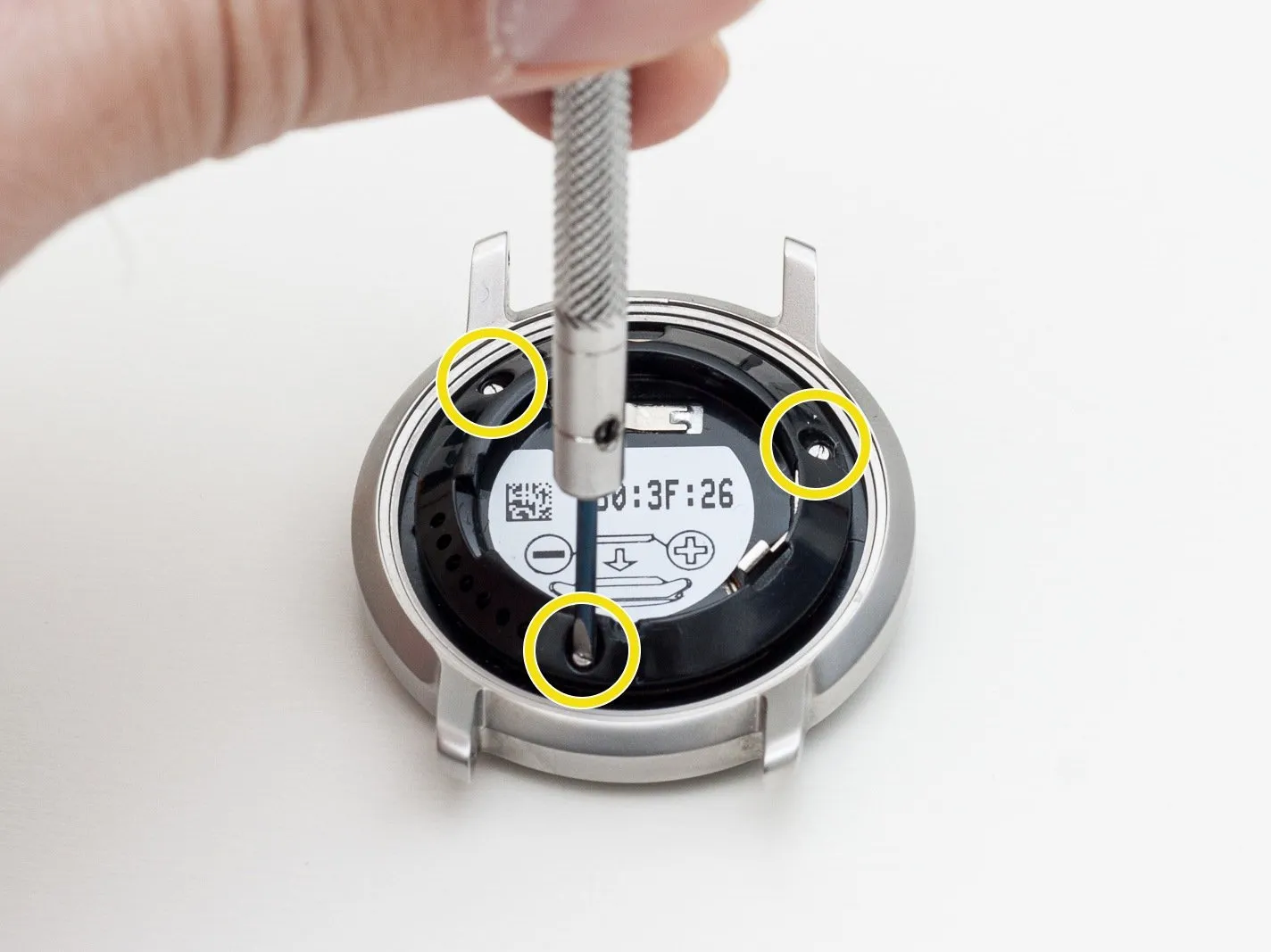

С помощью тонкой плоской отвертки открутите три самонарезающих винта, крепящих внутреннюю пластиковую крышку. На вибромоторе (круглая металлическая деталь на втором фото) есть липкая лента. Возможно, вам придется приложить силу, чтобы отделить мотор от внутренней пластиковой крышки. Посмотрите на главную печатную плату.

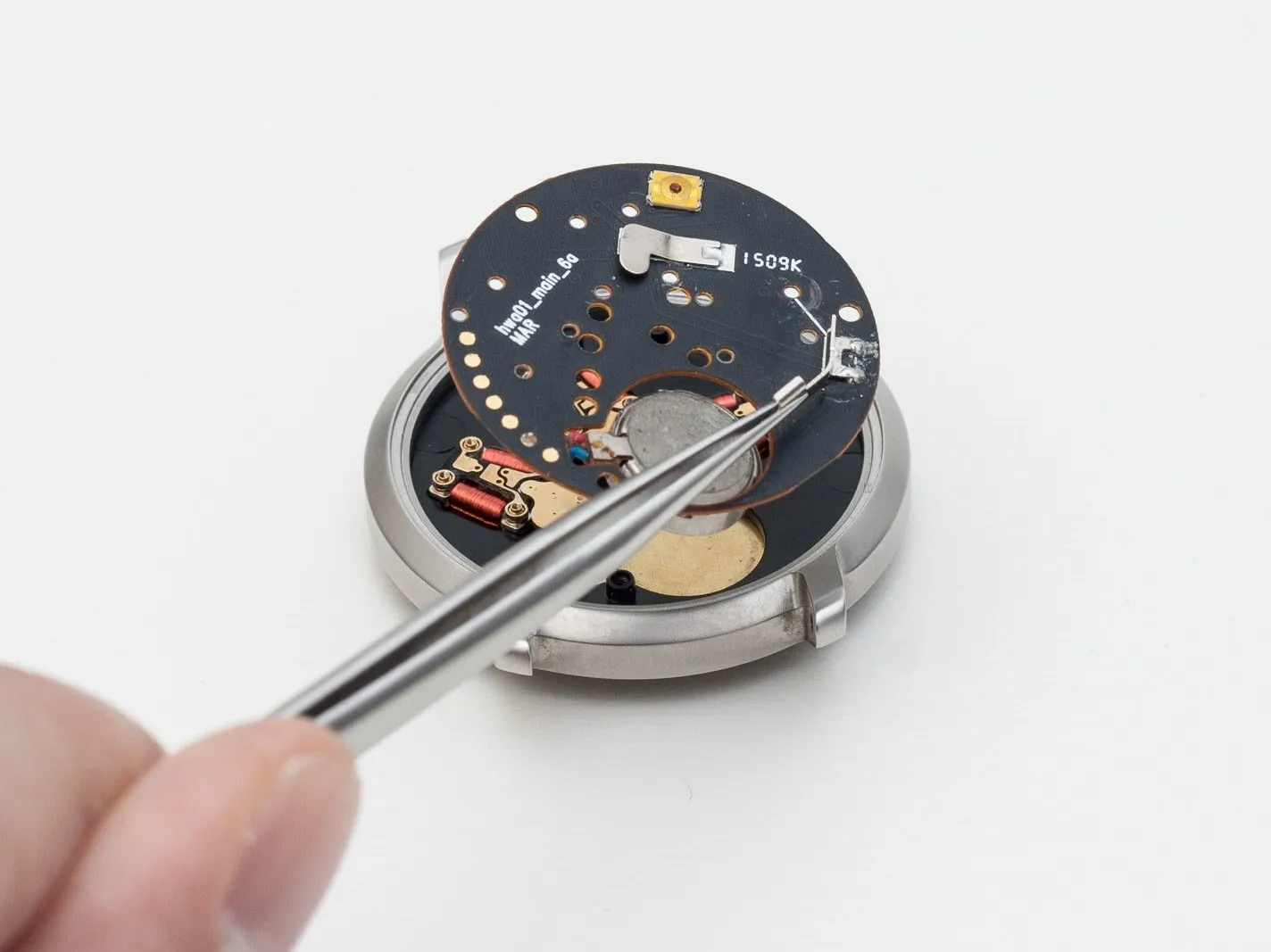

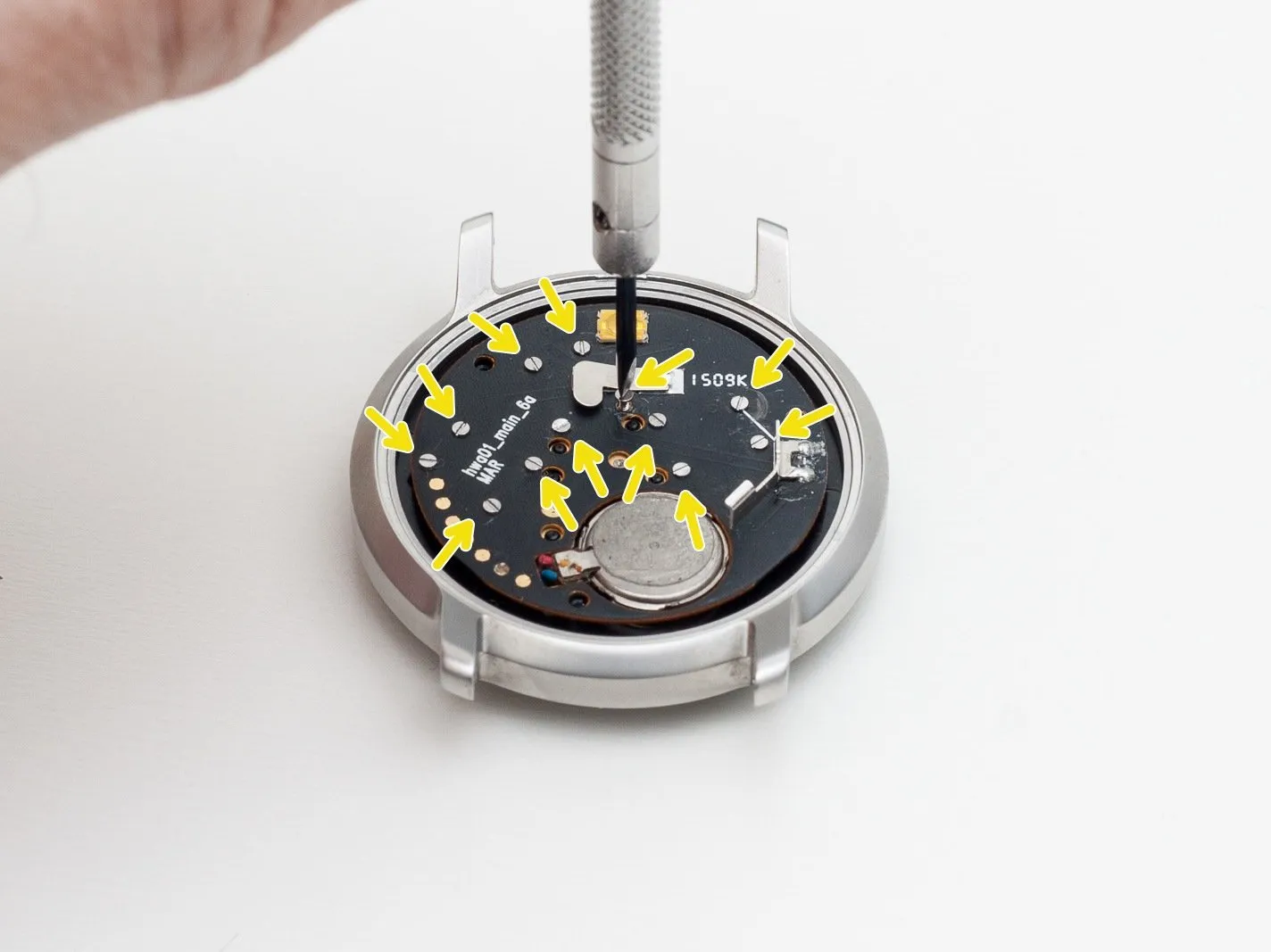

Шаг 5 Доступ к главной печатной плате и ее извлечение

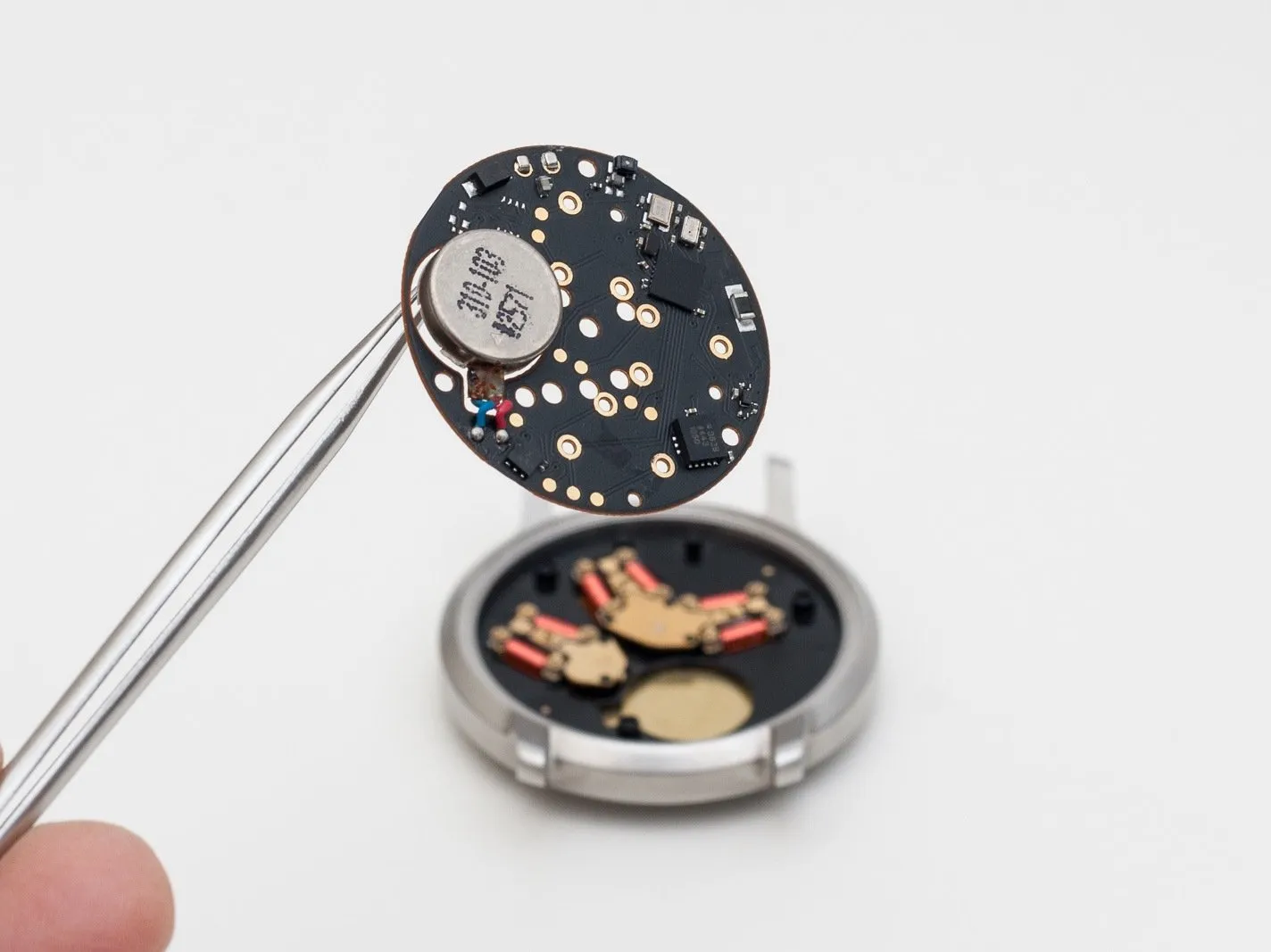

С помощью тонкой плоской отвертки открутите 12 (!) винтов с мелкой резьбой, чтобы отсоединить основную печатную плату от шаговых двигателей трех циферблатных стрелок.

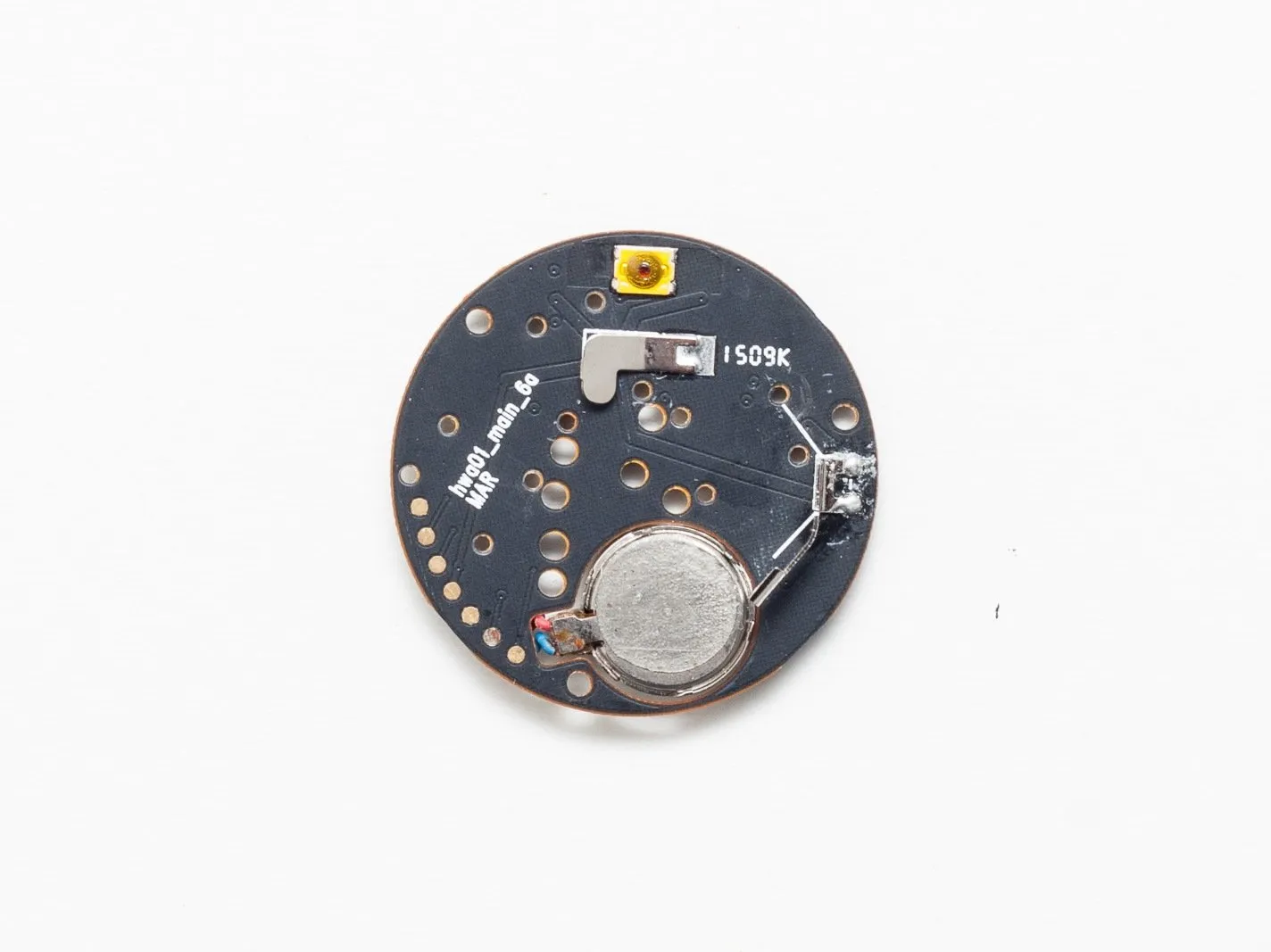

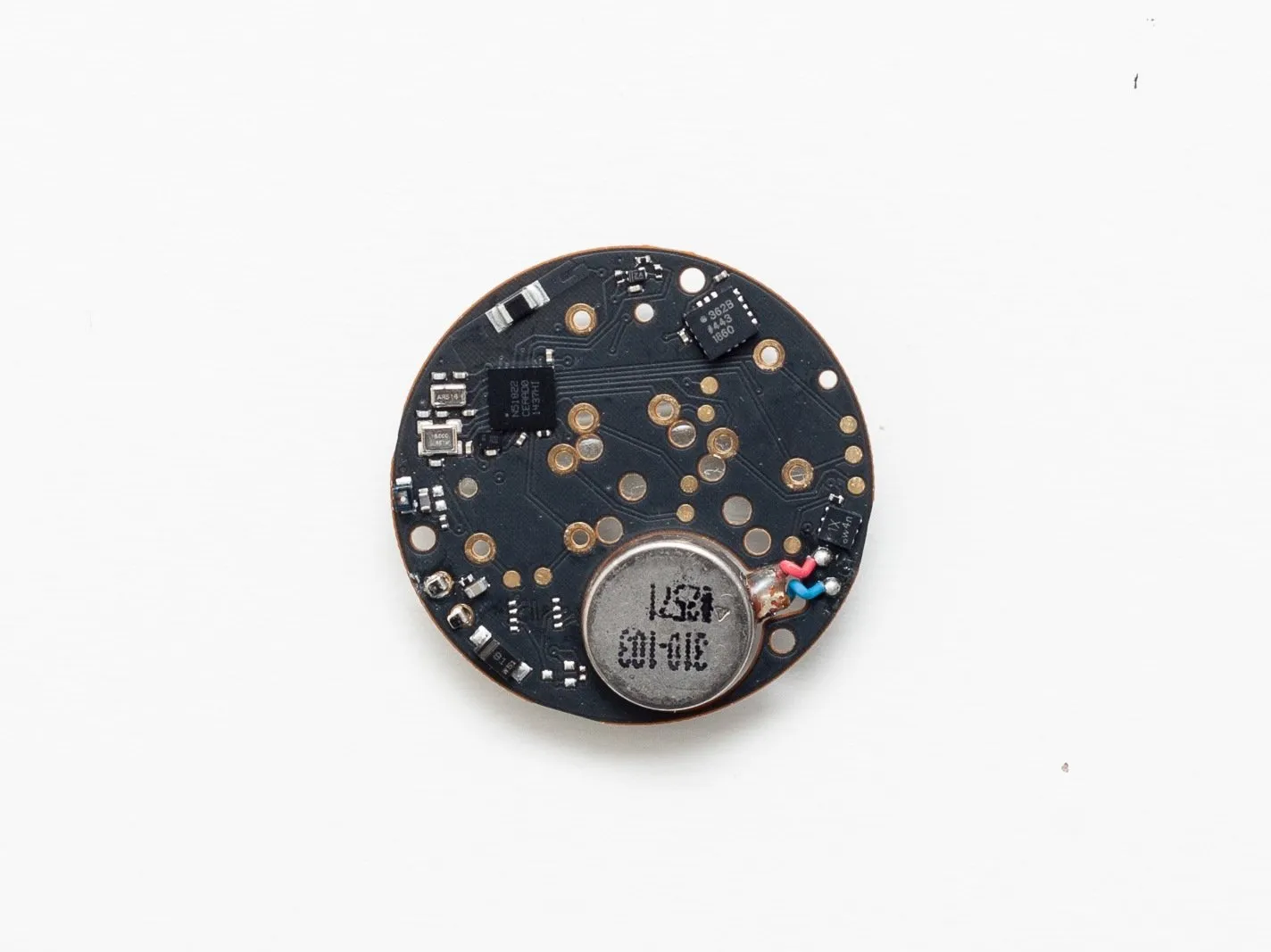

Шаг 6 Внимательно осмотрите основную печатную плату.
...и наслаждайтесь видом.

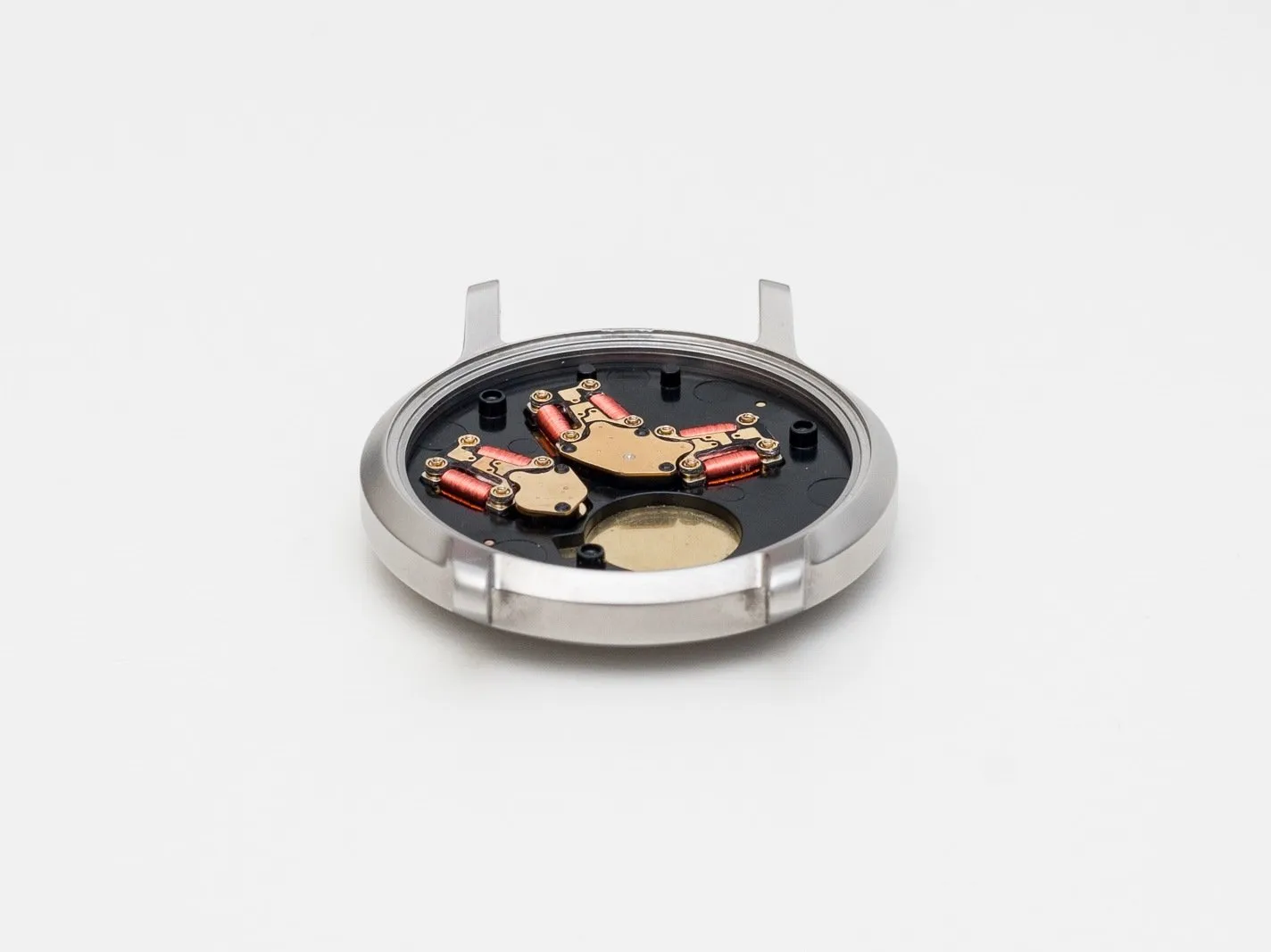

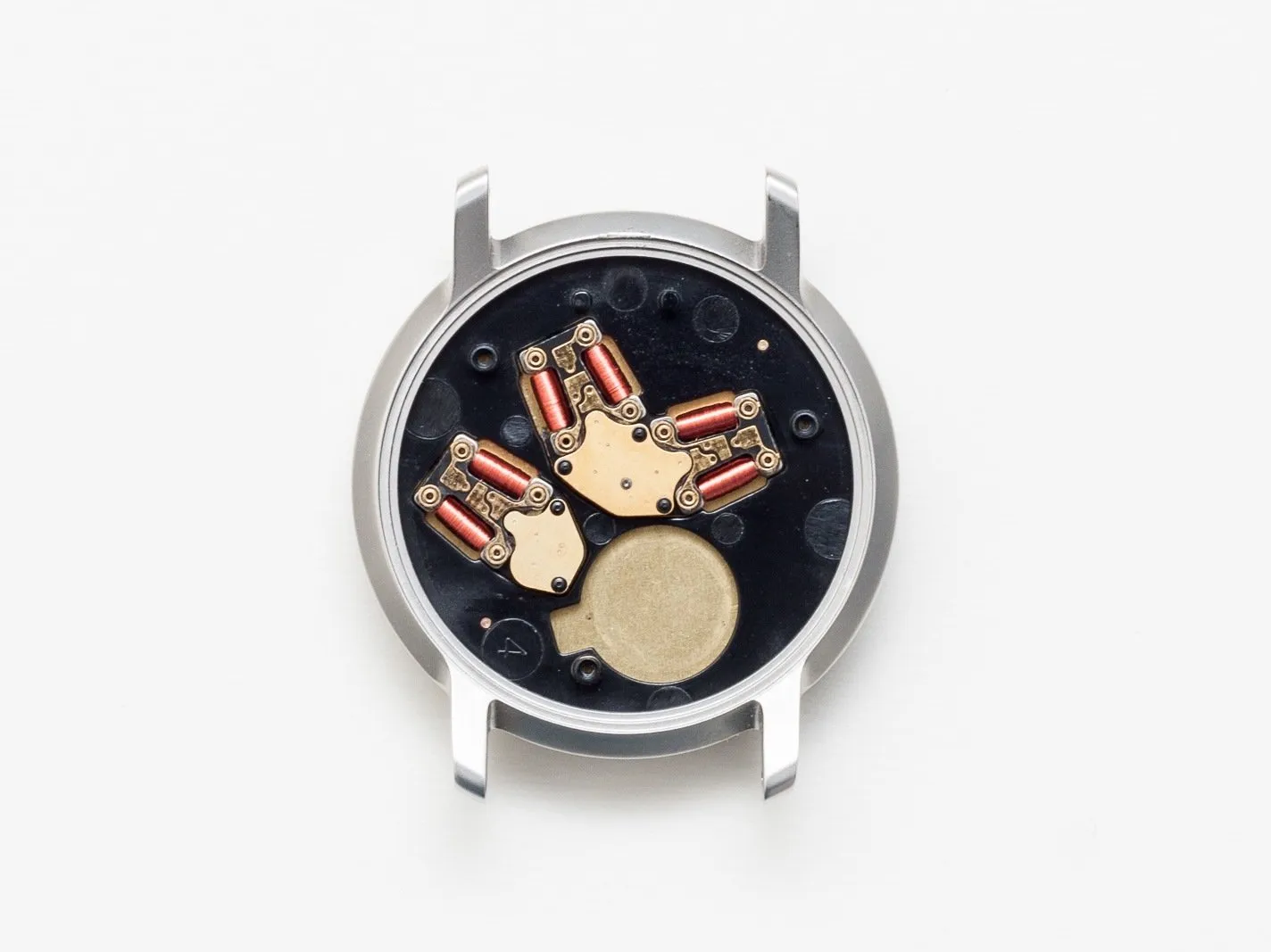

Шаг 7 Внимательно рассмотрите три шаговых двигателя.
...и наслаждайтесь видом.

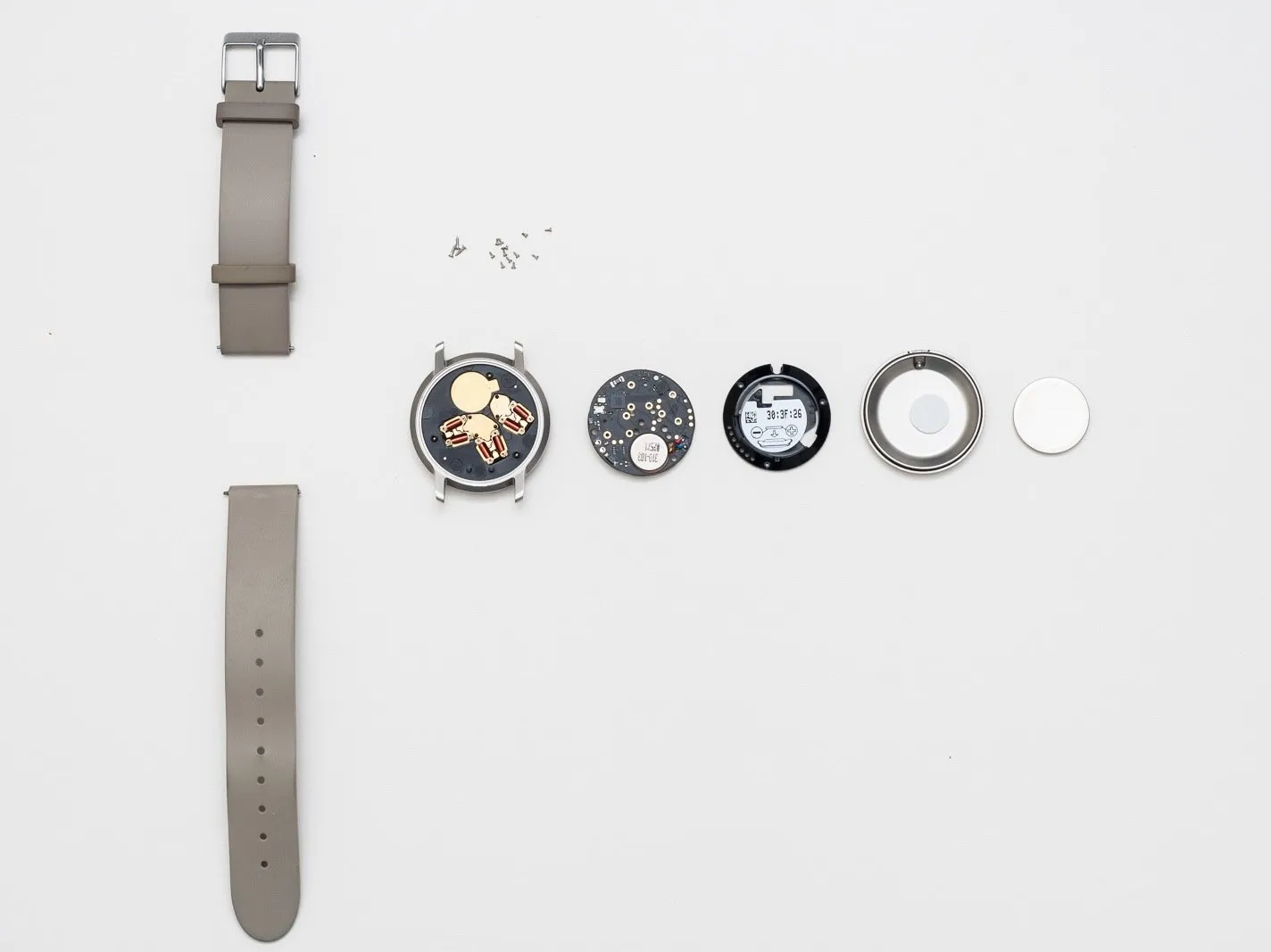

Шаг 8 Разборка завершена...
В эти часы Withings Activité Pop Smartwatch попала вода, и они вышли из строя из-за коррозии. Частой неисправностью этих часов является ослабление внутренних винтов, что приводит к плохому контакту печатной платы с моторами. При замене батареи обязательно нанесите силиконовую смазку на резиновую прокладку задней крышки. Циферблат и стрелки недоступны, так как стекло вдавлено.
