Разборка Withings Body Cardio
Введение
В этом месяце мы рассказываем о Withings Body Cardio, одних из самых продвинутых потребительских весов для определения состава тела на современном рынке.
Ознакомьтесь с полным текстом статьи на:
https://novemberfive.co/blog/hardware-te...
Что вам понадобится
Инструменты
Отвертка T3 Torx | Источник - ifixit.com
Пинцет | Источник - ifixit.com

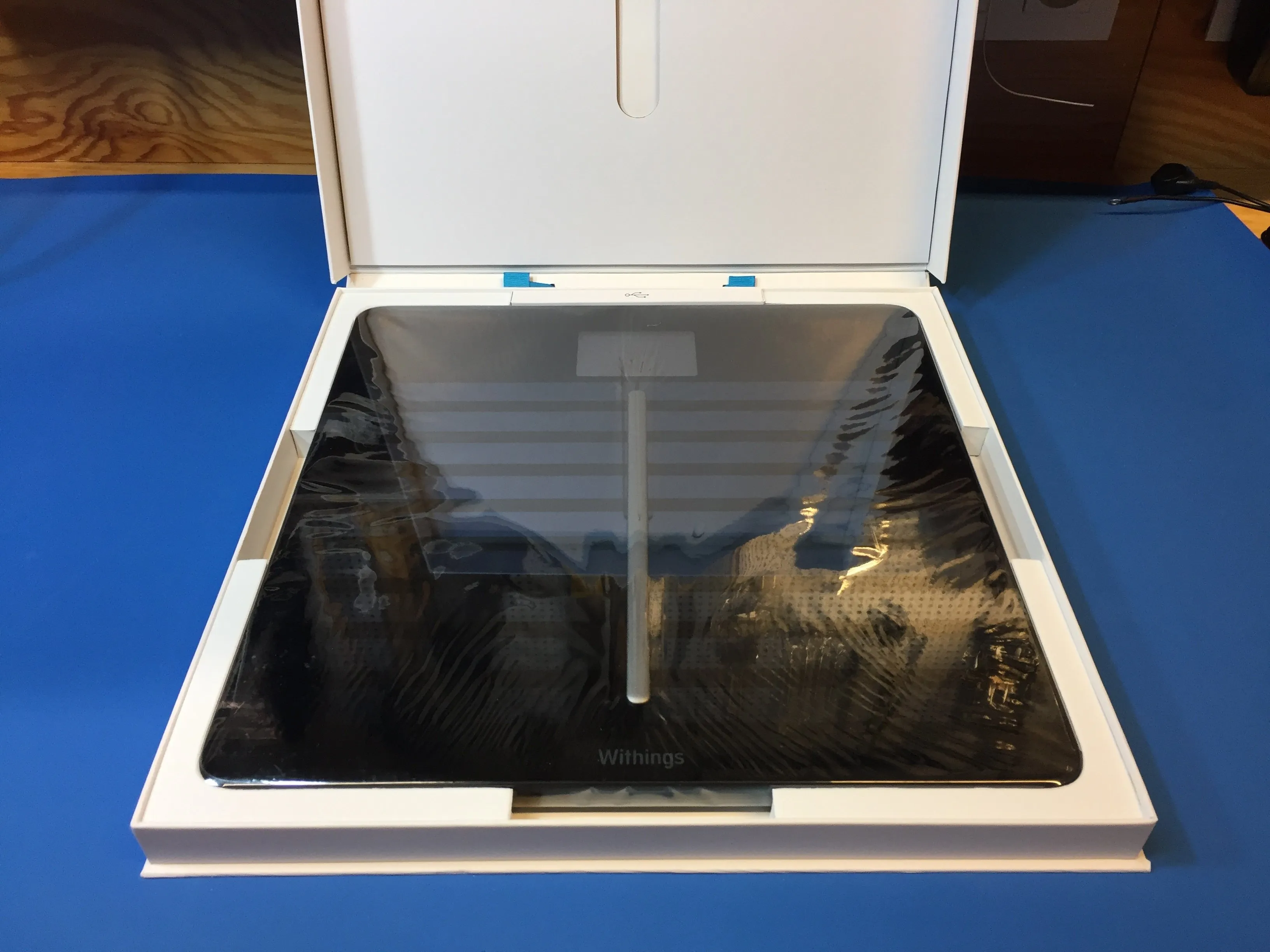

Шаг 1 Открытие весов
Открыть весы оказалось непростой задачей - в дело вступило много двустороннего скотча.
Задняя панель весов крепится четырьмя винтами Torx - достаточно просто. Однако вся задняя панель приклеена к передней части с помощью двусторонних клейких подушечек. Чтобы снять ее, нужно просто потянуть за нее достаточно сильно, чтобы нарушить клей, но не настолько сильно, чтобы сломать разъемы. Фен поможет ослабить клей под четырьмя углами.
Сняв бэкплейт, можно сразу же обнаружить 4 ячейки нагрузки, по одной в каждом углу.

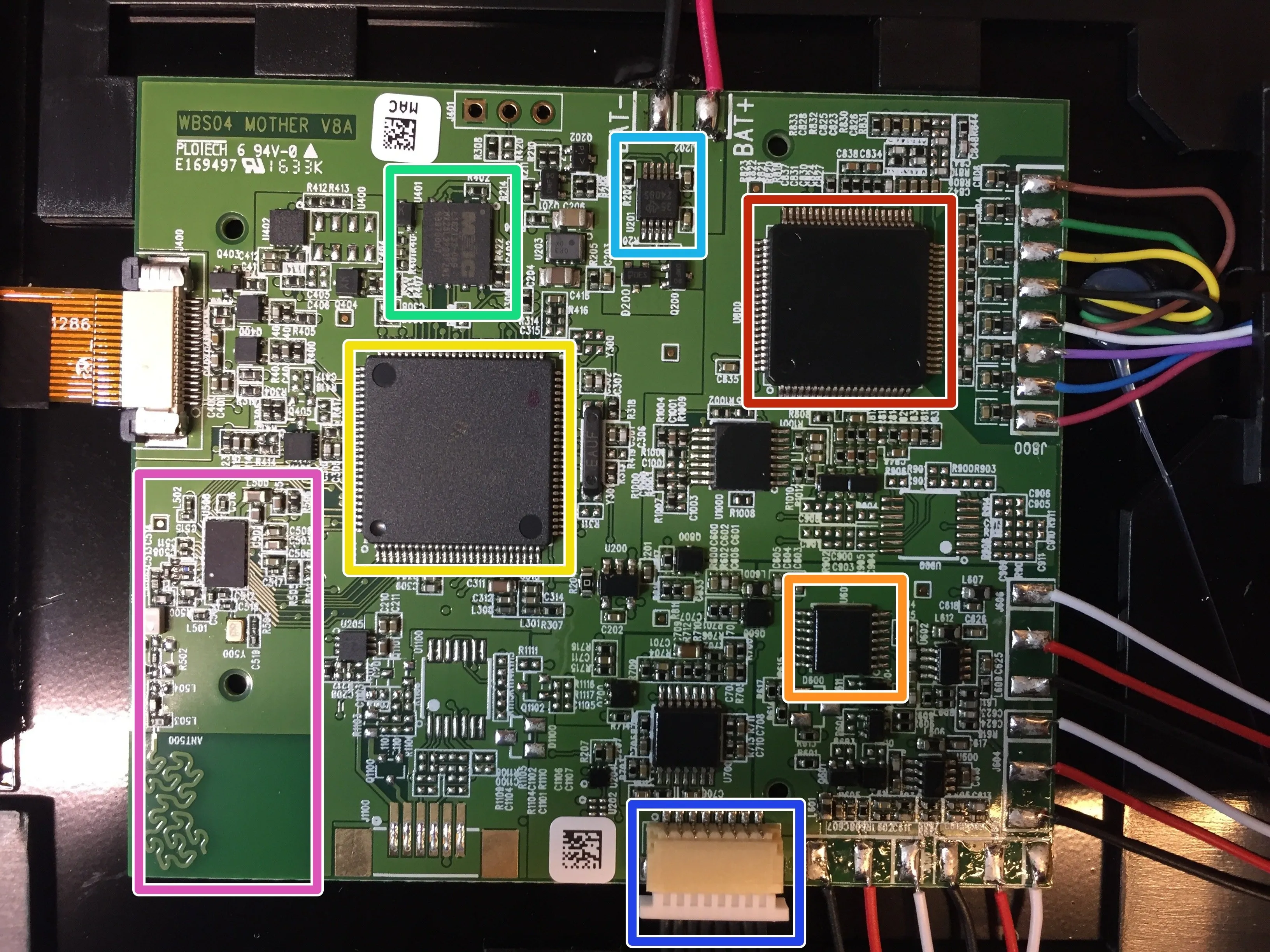

Шаг 2 Основная печатная плата
МИКРОСХЕМА ARM MCU - MK22FN1M0VLL12 (NXP)
ИС для взвешивания и определения состава тела - AFE4300 (Texas Instruments)
ИС зарядки аккумулятора (включая защиту аккумулятора) - BQ24095 (Texas Instruments)
радио WiFi и Bluetooth - BCM43438 (Broadcom)
флэш-память - MX25L3233F (Macronix)
операционный усилитель - AD8544
разъем для подключения к печатной плате USB-порта

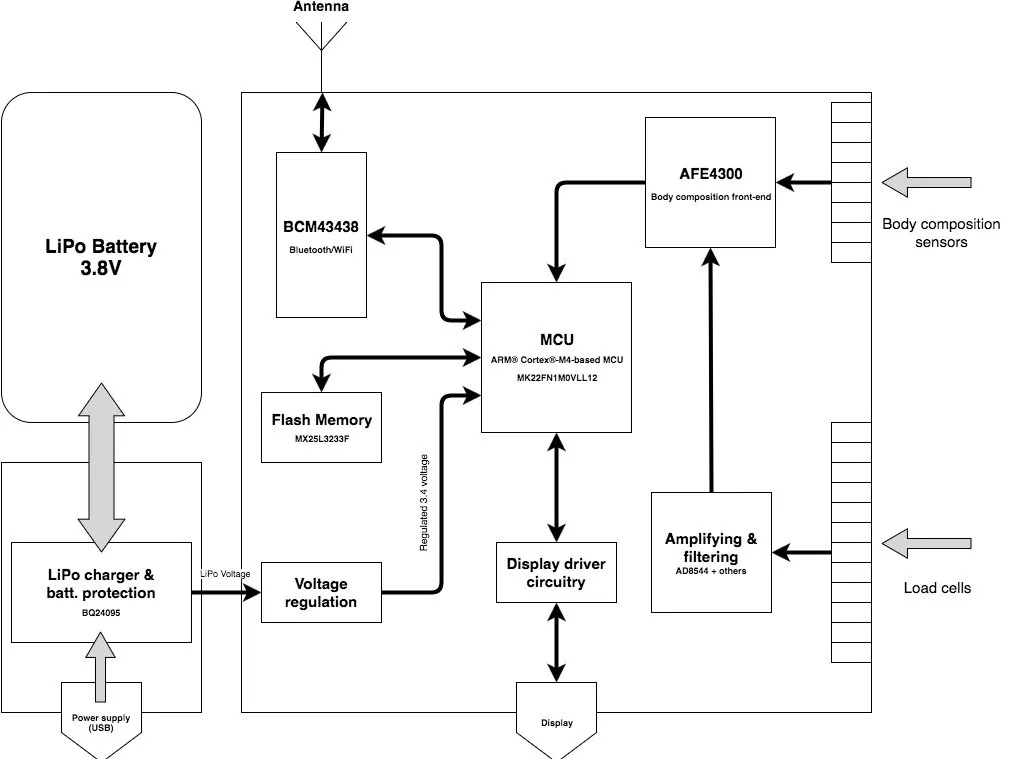

Шаг 3 Блок-схема
Я попытался составить блок-схему всего устройства. Она не будет на 100% точной, поскольку я не знаю всех деталей, но она даст вам представление о том, как компоненты взаимосвязаны и работают вместе.
Комментарии к статье
Здравствуйте, пожалуйста, скажите мне, каковы размеры батареи. Мне нужно заказать один - потому что мой уже мертв.
Здравствуйте, я никогда не обращал внимания на размеры, лучше вам самому открыть весы и проверить.
Поскольку батарея разряжена, вам все равно придется это сделать ;)
Спасибо за информацию о поломке. Я тоже заменю батарею. Он 63x50x5 мм. 2100 мАч, 7,98 Втч, 3,8 В.
Я думаю, что эта батарея должна быть точно такой же:
Samsung 2100 mAh Replacement Battery for Samsung Galaxy Avant SM-G386T https://www.amazon.com/dp/B00OY9BY6W/ref...
Привет,
моя батарея тоже умерла. Является ли батарея Samsung правильной заменой?
С наилучшими пожеланиями
Мартин
Здравствуйте,
Спасибо Делаете.ру за очень полезную информацию. Я нахожусь в процессе замены батареи, но перед этим я взвешиваю варианты.
Я хотел бы узнать, есть ли данные об успешной замене батареи? Если батарея припаяна или быстро подключена к корпусу, который припаян к PCBA?
Здравствуйте, higuzman, батарея припаяна непосредственно к печатной плате, без разъема. Вы можете увидеть это в шаге 1 на 3-й картинке ;)
Всем привет,
У кого-нибудь есть правильная батарея или удалось получить подходящую замену? Была ли батарея Samsung в порядке?
Я использовал Samsung EB-F1M7FLU, и он отлично работает.
https://www.amazon.co.uk/gp/product/B00V...
Моя проблема заключается в маленькой печатной плате USB. Когда я отсоединяю USB-кабель внутри, весы загружаются. Когда я подключаю его обратно к маленькой печатной плате, он выключается. Я думаю, что внешний переключатель, который находится на внешней стороне весов, получил повреждения от воды. Он каким-то образом застрял в режиме выключения, белые индикаторы больше не загораются. У кого-нибудь есть советы по этому вопросу?
У меня точно такая же проблема.
После замены батареи (15 евро) весы работают, когда USB PCB не подключен.
В чем может быть проблема? В кнопке?
Я выяснил, как починить плату USB, которая не позволяет весам работать при подключении. Я отсоединил ее от металлической платы и обнаружил медную коррозию (белые и зеленые вещества) на 3 контактах на скрытой стороне маленькой платы USB. Они расположены перед тремя отверстиями металлической платы, которые обращены к полу. Я думаю, что они предназначены для предотвращения короткого замыкания батареи и основной печатной платы в случае попадания на них воды.
Я просто очистил коррозию зубной щеткой с 90% спиртом и дал ей высохнуть в течение 30 минут.
Теперь все работает идеально.
Фахд из Парижа ;-)
Какого размера винты Torx? T3? Эта статья не совсем понятна.
Винты T6 Torx
Отличная информация, моя печатная плата USB-порта была повреждена водой. У вас есть информация о том, где я могу получить замену печатной платы USB-порта?
Спасибо!
То же самое повреждение, USB-порт с PCB управления зарядкой получил повреждение. Искал замену безрезультатно. Буду благодарен за любые предложения.
Спасибо
Также интересно, есть ли у кого-нибудь рабочая ссылка, эта сломана - https://novemberfive.co/blog/hardware-te...
https://youtu.be/DjkE8CAyvg4 и https://www.youtube.com/watch?v=1afUVnDc... лучше.
Есть идеи, где можно получить замену маленькой платы, содержащей mini usb и переключатель? Похоже, что он неисправен на моем устройстве, так как устройство работает, когда оно отключено от материнской платы.
Я смог исправить мои весы не работает при подключении к мини-плате USB, отрезав провода 3 и 6 от разъема кабеля
Схема расположения (верхняя часть печатной платы, разъем внизу)
1: GND
2: USB +5V
3: TP6 (можно перерезать)
4: Боковая кнопка
5: Отладочный TX (можно отключить)
6: Отладочный RX (безопасное отключение)
7: GND
8: NC
У меня возникла проблема со светодиодами экрана: https://support.withings.com/hc/en-us/co...
Я разобрал экран, и плата выглядит хорошо. Я думаю, что проблема в основной плате. Кому-нибудь удалось это исправить?
Привет, Якуб, у меня та же проблема, что и у вас. Удалось ли вам решить эту проблему? В настоящее время на моих весах нет подсветки. Я купил запасной и заменил экран, но проблема сохраняется.
