Разборка WoW Server Blade

Введение

Вот! Я держу World of Warcraft на ладони! Ладно, хорошо. Может быть, только его часть. Или часть части. А на самом деле она не помещается в моих руках.

Когда Blizzard решила обновить свои серверы, они распродали старое оборудование как коллекционные экземпляры. Вы когда-нибудь задумывались, где находится World of Warcraft? Приготовьтесь к WoWed, ведь мы заглянем внутрь World of Warcraft.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка лезвия сервера WoW

• Вы когда-нибудь задумывались, что служит топливом для World of Warcraft? Не удивляйтесь больше, Делаете.ру изящно приобрел старый отставной WoW Server Blade.

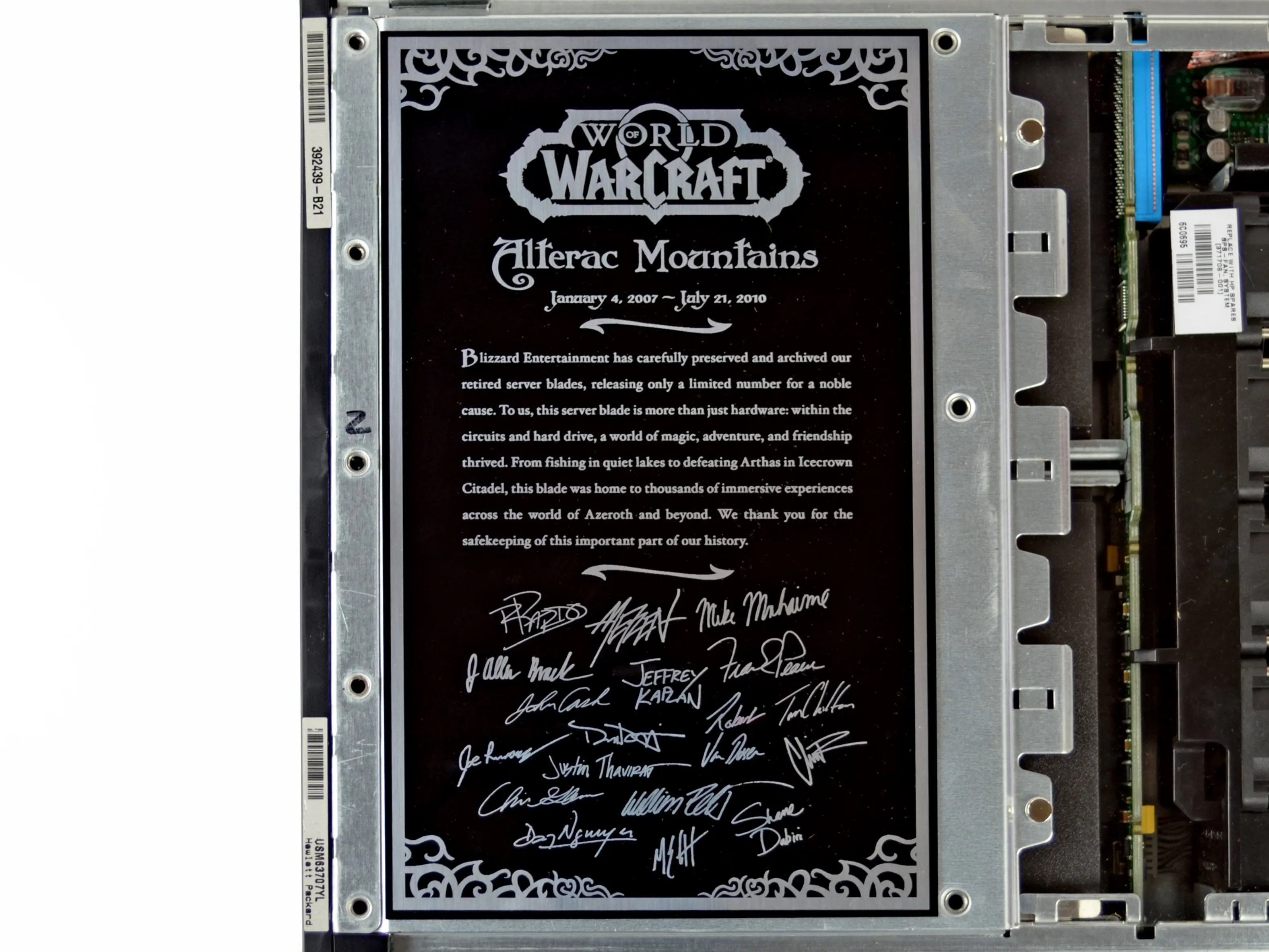

• Это конкретное серверное лезвие - HP ProLiant BL25p, которое Blizzard украсила памятной табличкой. Ничего себе.

• Это один из нескольких серверных блейдов, поддерживавших Альтеркакские горы с 4 января 2007 года по 21 июля 2010 года.

• На памятной табличке также стоят подписи многих ключевых разработчиков WoW.

• Прежде чем мы продолжим, мы хотели бы извиниться за все будущие неудачные каламбуры и шутки о WoW. Поверьте, их будет очень много.

Шаг 2

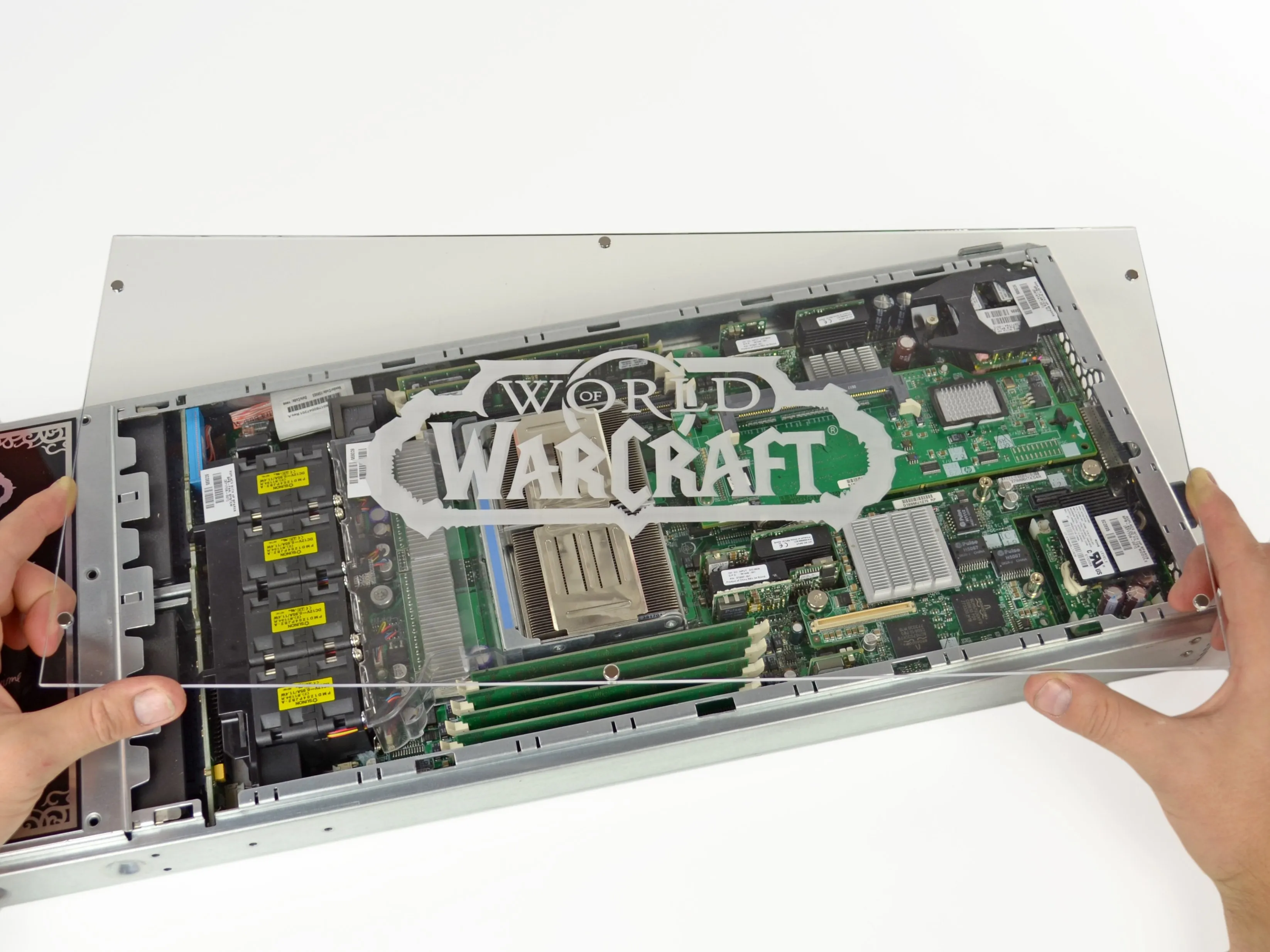

• Прозрачная панель, закрывающая все механические безумства внутри серверных лезвий, обеспечивает неважную защиту, но, тем не менее, выглядит нарядно.

• -10% брони. +15% интеллекта.

Шаг 3

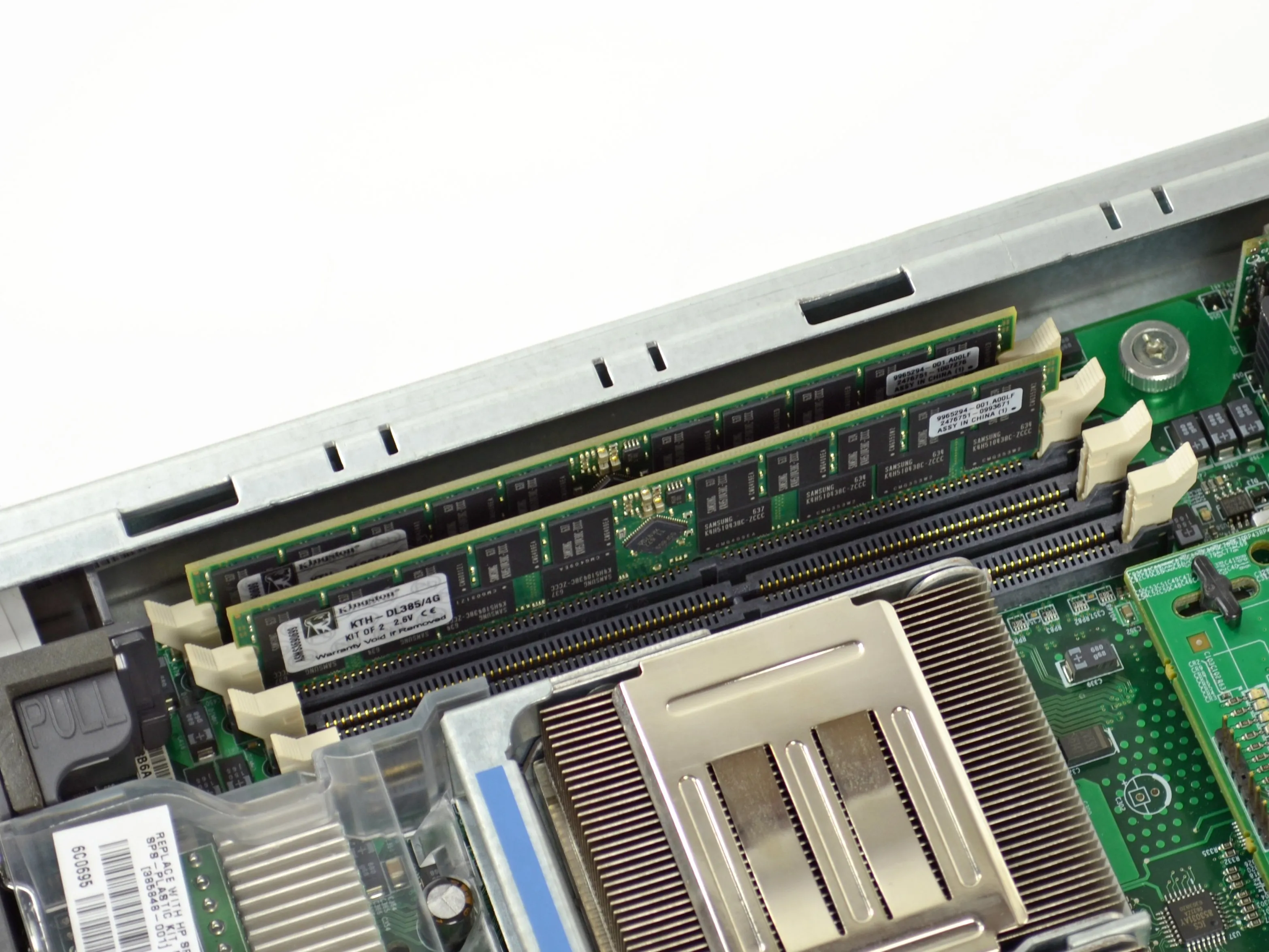

• Сколько оперативной памяти требуется для создания высоких пиков, возвышающихся к северу от предгорий Хиллсбрада? Кажется, магическое число - шесть.

• Хотя всего в серверном лезвии имеется 8 слотов для оперативной памяти, в данной модели заполнено только шесть из них.

• Имеются четыре модуля DDR PC-3200 объемом 512 МБ и два модуля объемом 2 ГБ.

Шаг 4

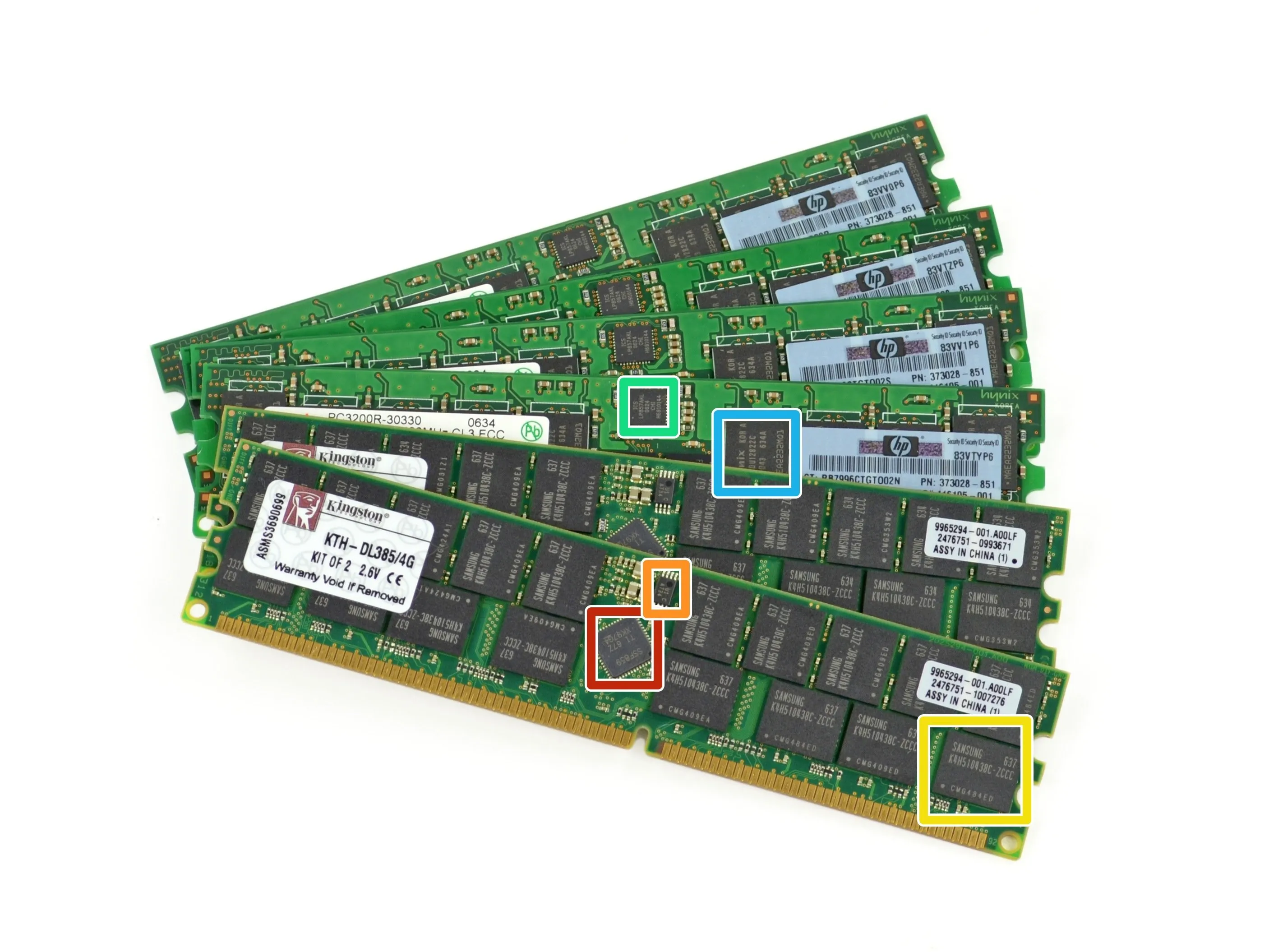

• Идентификация микросхем памяти (только по 1 штуке):

• Texas Instruments SN74SSTVF16859 13-26-битные зарегистрированные буферы

• Microchip (ранее Microchip) AT34C04 Последовательная память EEPROM 4 Кб

• Samsung K4H510438C-ZCCC 512 Мб DDR SDRAM

• Renesas (ранее ICS) ICSLP857AKL зарегистрированные буферы (вероятно)

• SK Hynix DDR SDRAM

Шаг 5

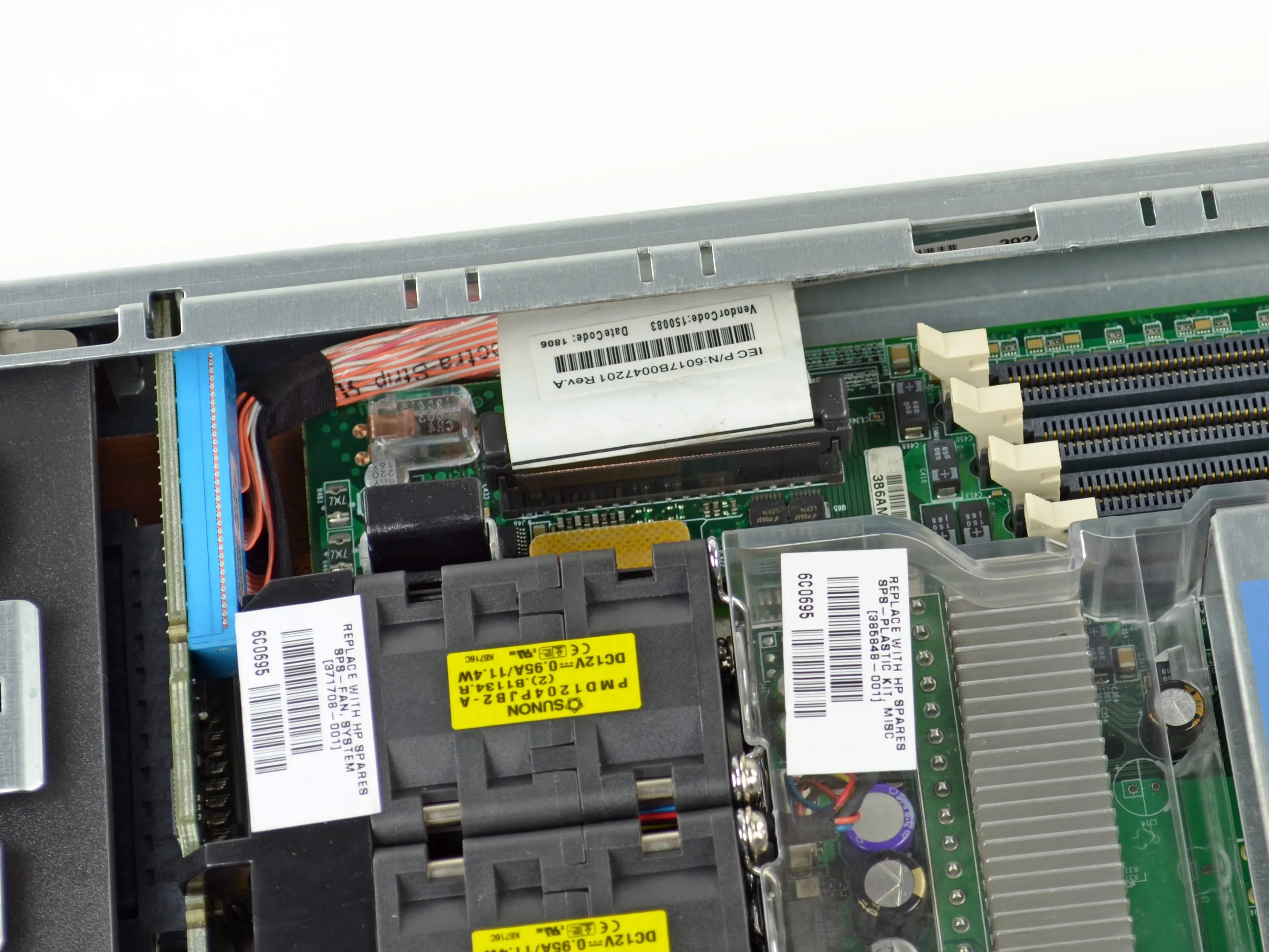

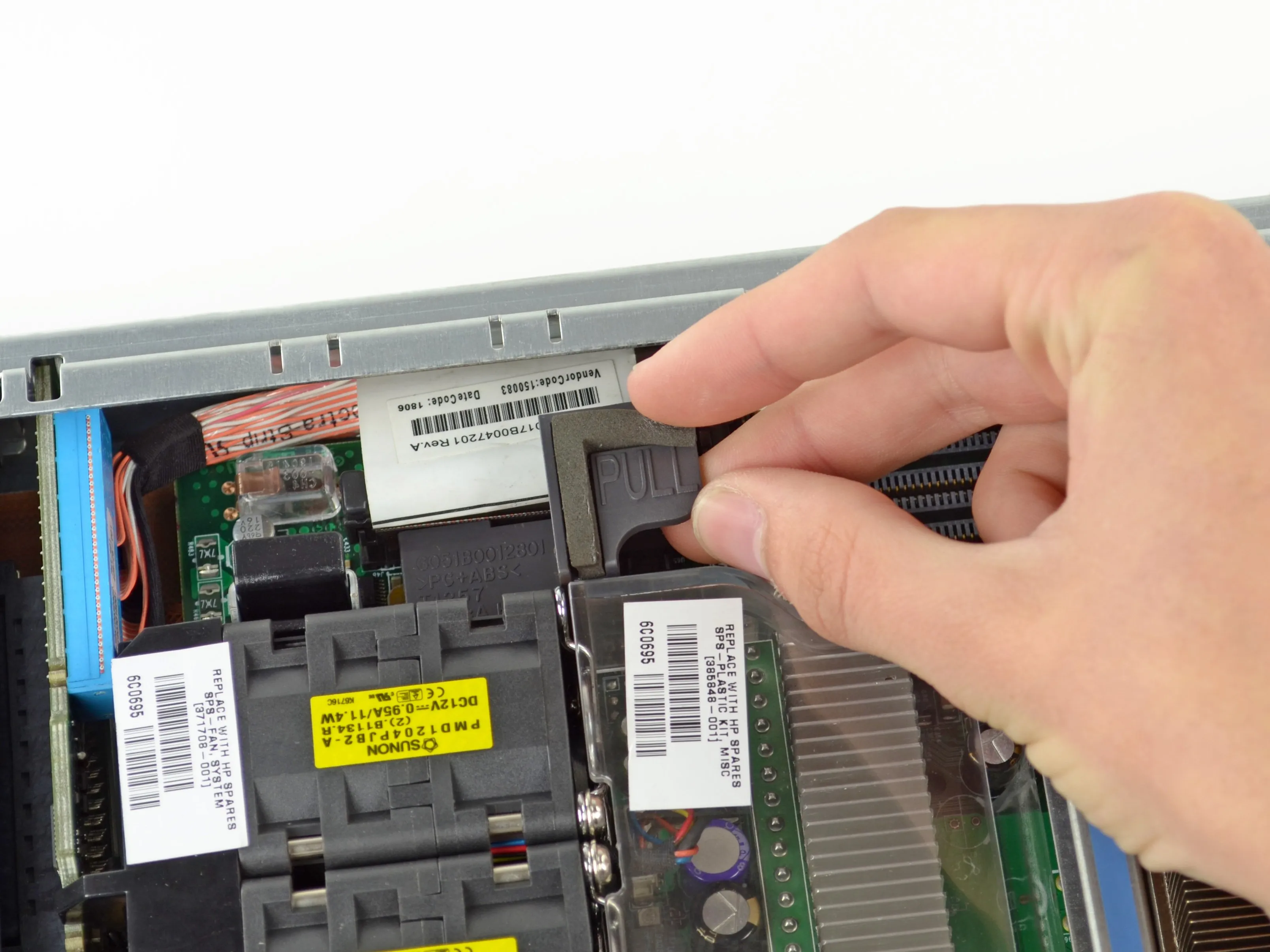

• Это очень напоминает классическую просьбу потянуть меня за палец - но кто же может устоять перед такой просьбой? Ладно... потянем.

• Мы ожидали увидеть Волков Мороза, но вместо этого обнаружили разъем для кабеля передачи данных жесткого диска.

Шаг 6

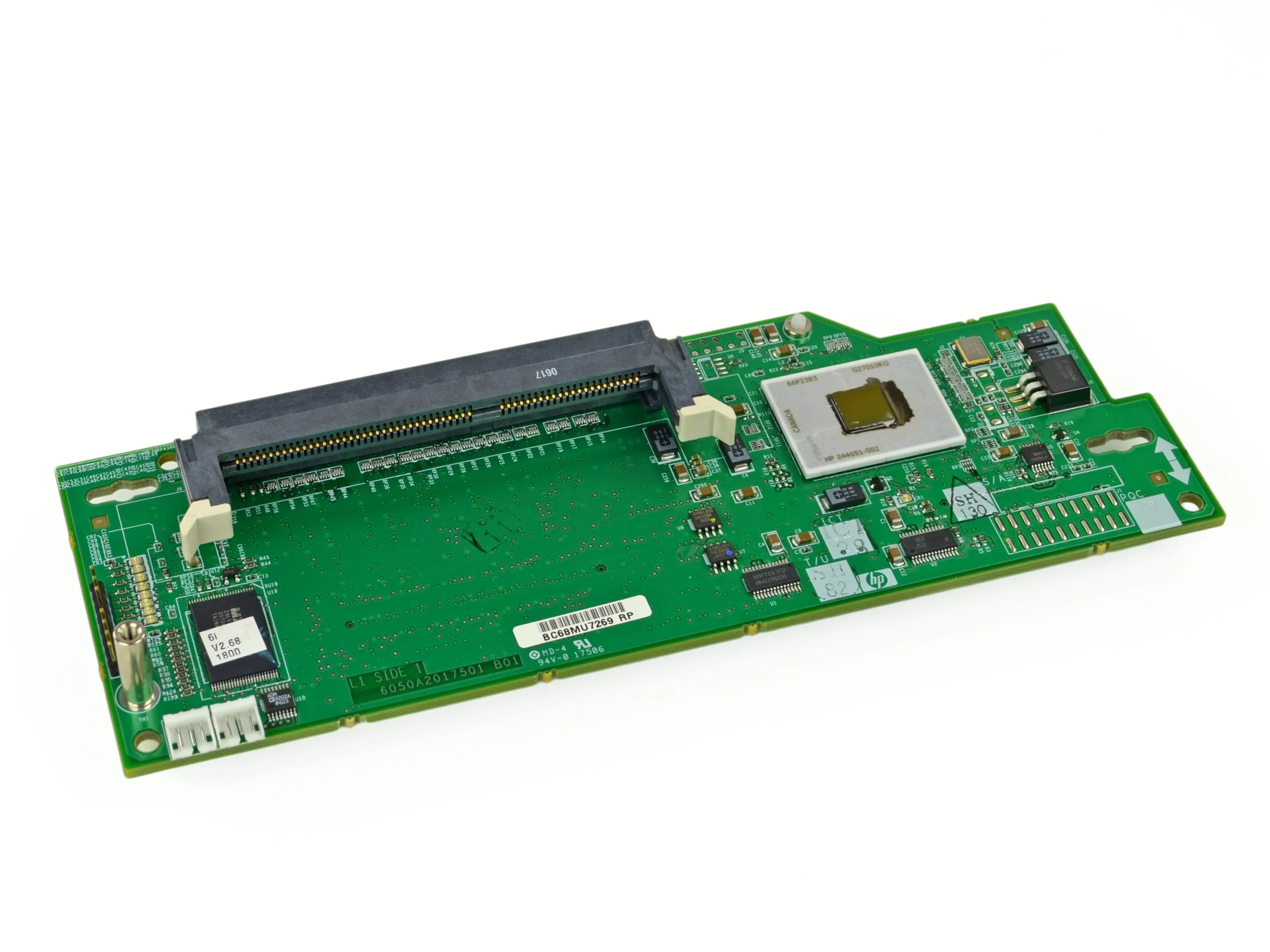

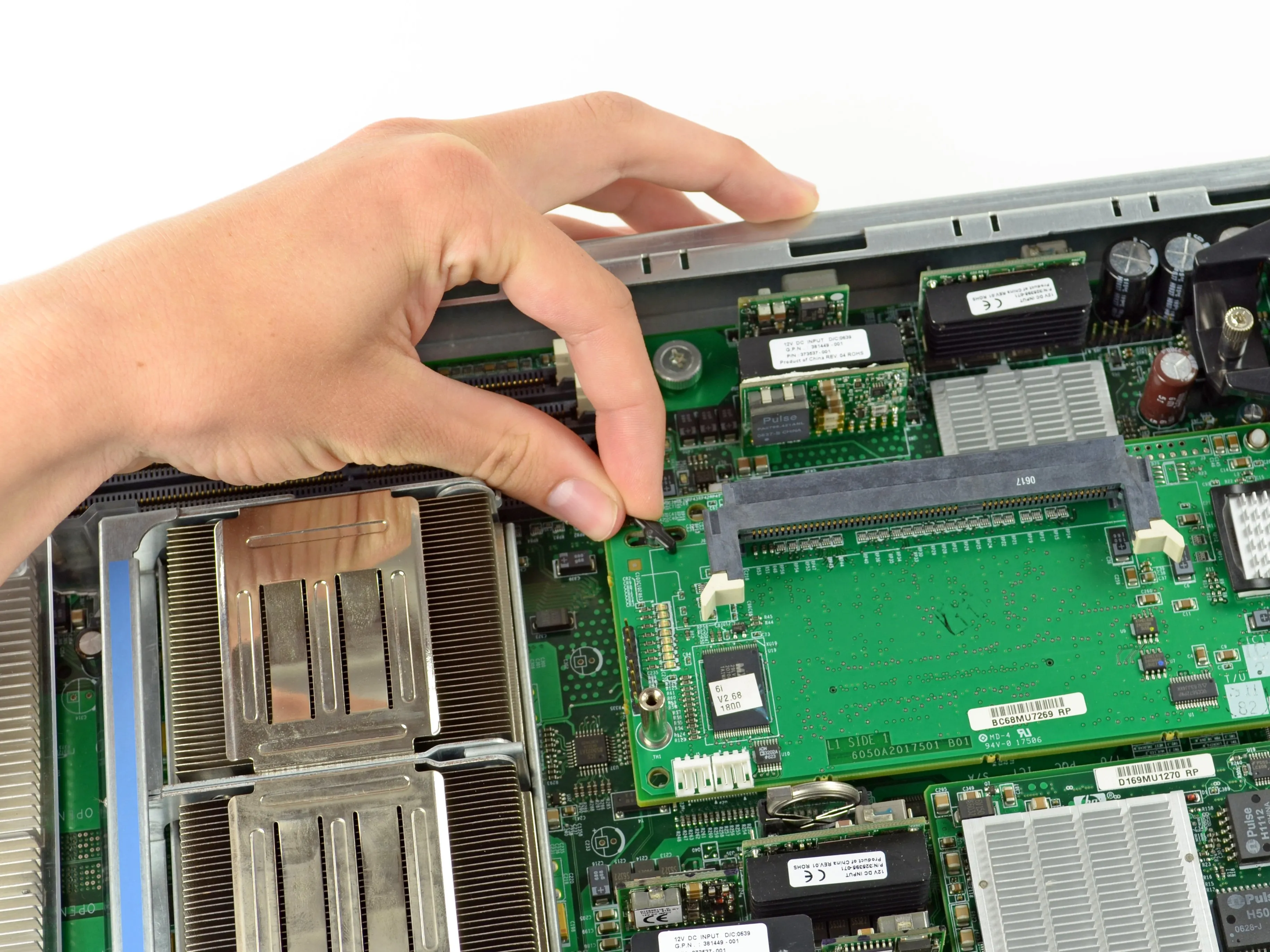

• Чтобы снять SCSI-контроллер с материнской платы, достаточно повернуть несколько ручек.

• Номер детали HP 355895-002

• Контроллер SCSI (произносится как 'скузи') отвечает за взаимодействие с целым рядом устройств: жесткими дисками, сканерами, ленточными накопителями и другими технологиями альянса.

Шаг 7

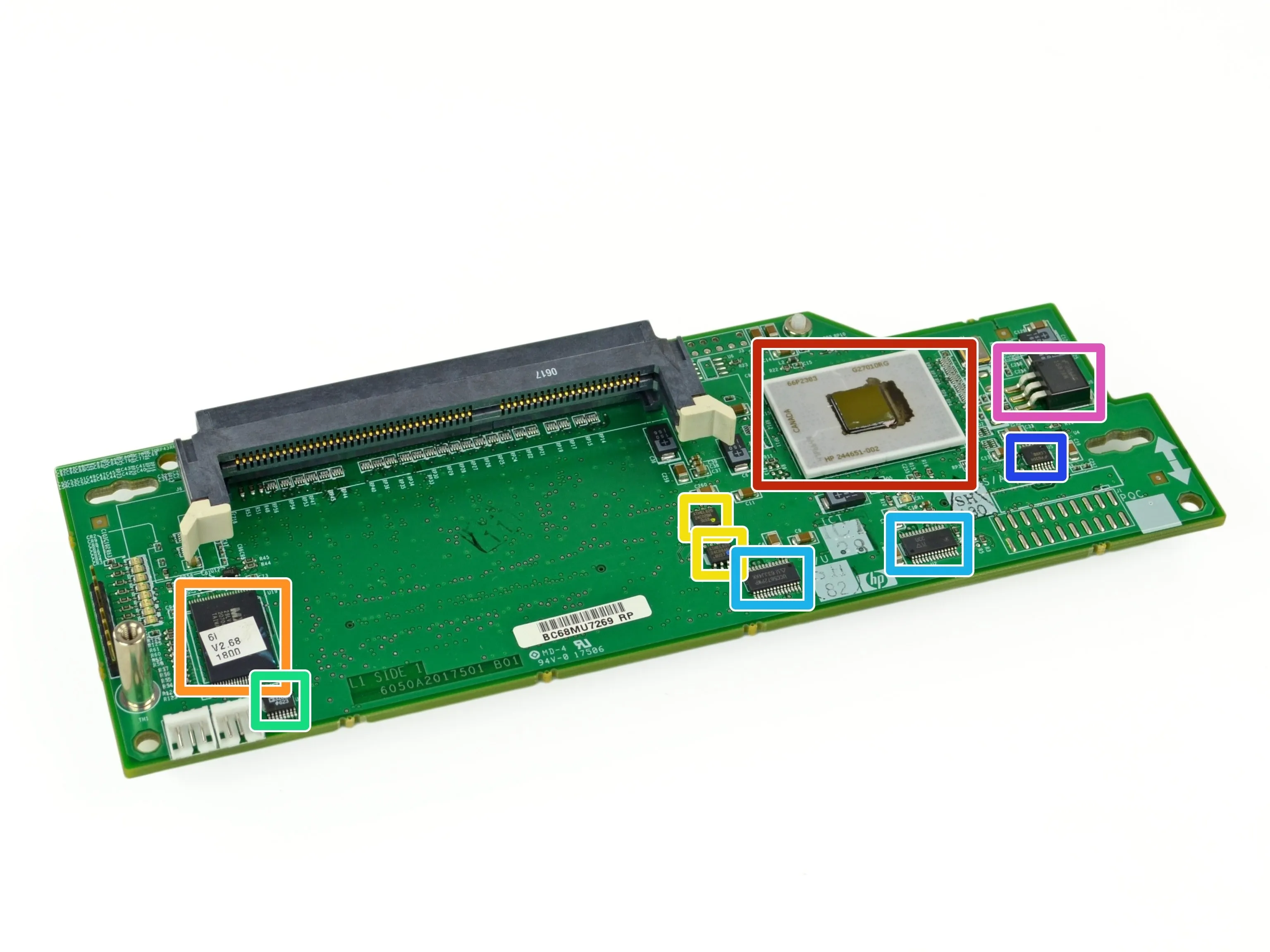

• Идентификация SCSI Inteface IC:

• Процессор HP 244651-002 (вероятно)

• Флэш-память Macronix с параллельным NOR

• Microchip (ранее Atmel) AT24C02AN и AT24C08AN 2 K и 8 K последовательной памяти EEPROM

• Analog Devices ADM3202A Высокоскоростной 2-к. контроллер интерфейса RS-232

• Texas Instruments (ранее Unitrode) UCC5672PWP Многомодовый терминатор 2,7 - 5 В

• ON Semiconductor (ранее Fairchild) MC74LCX08 четырехвыводной И-затвор

• Линейный регулятор ON Semiconductor (ранее Fairchild) LM1597AN

Шаг 8

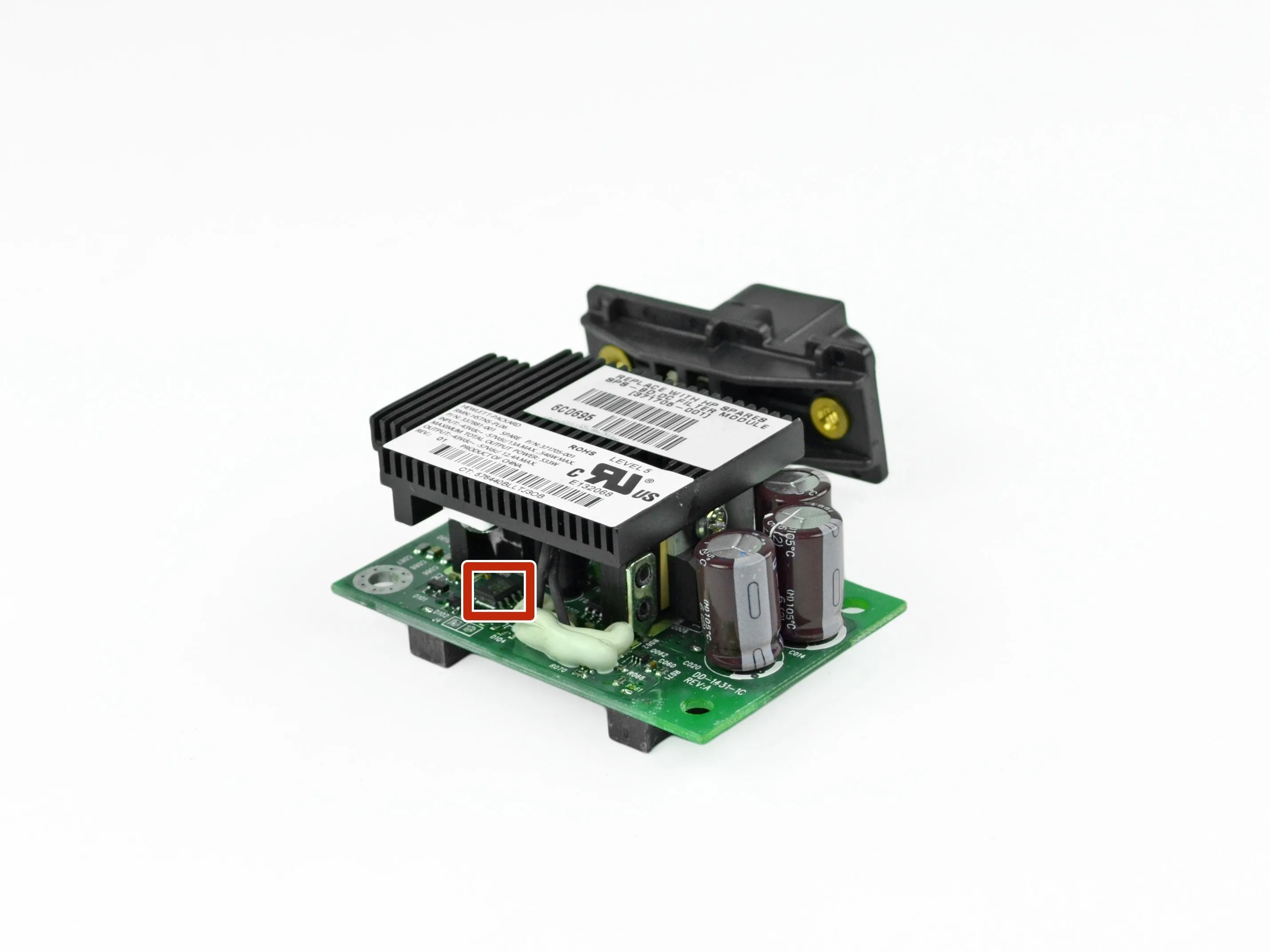

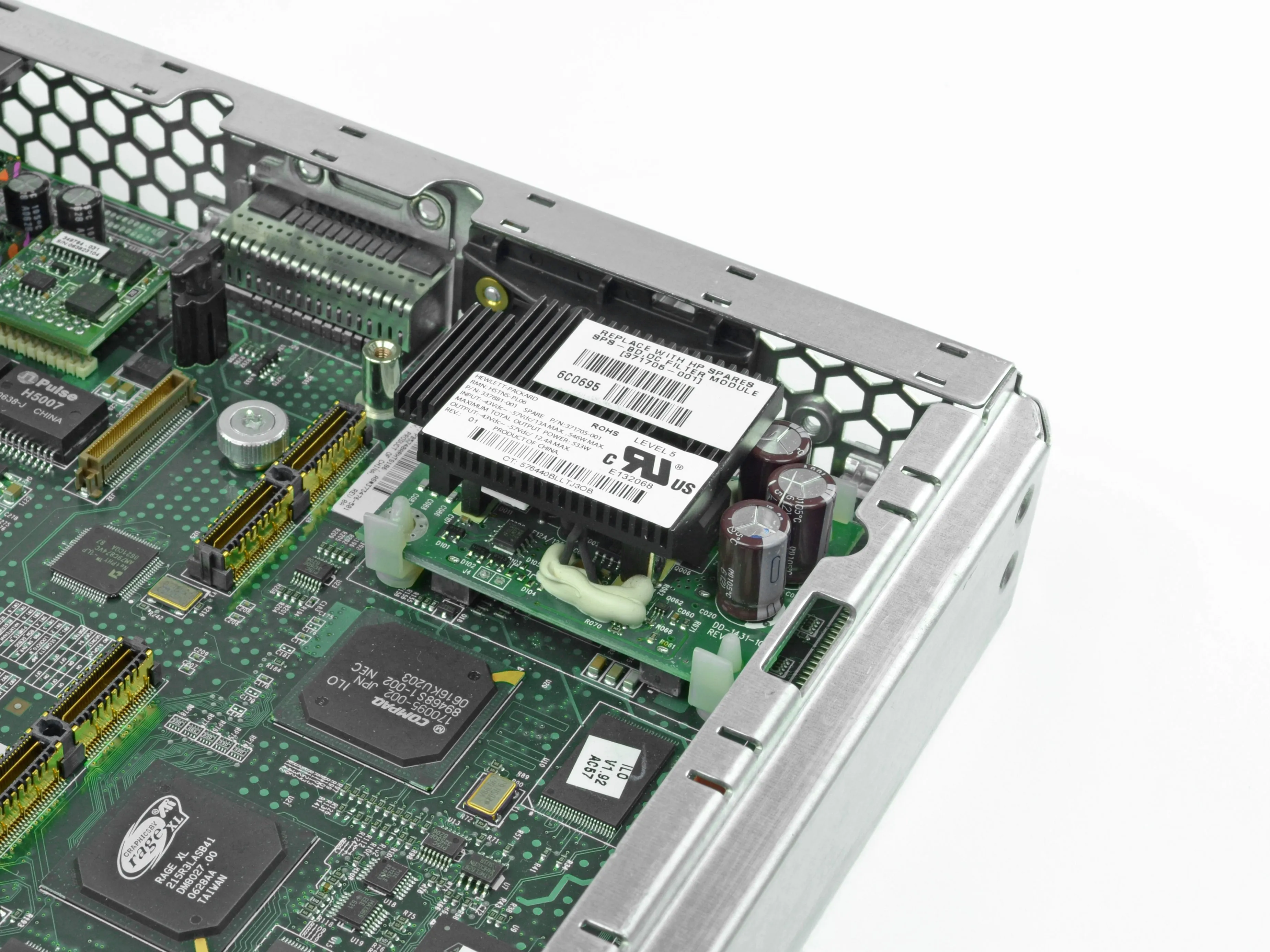

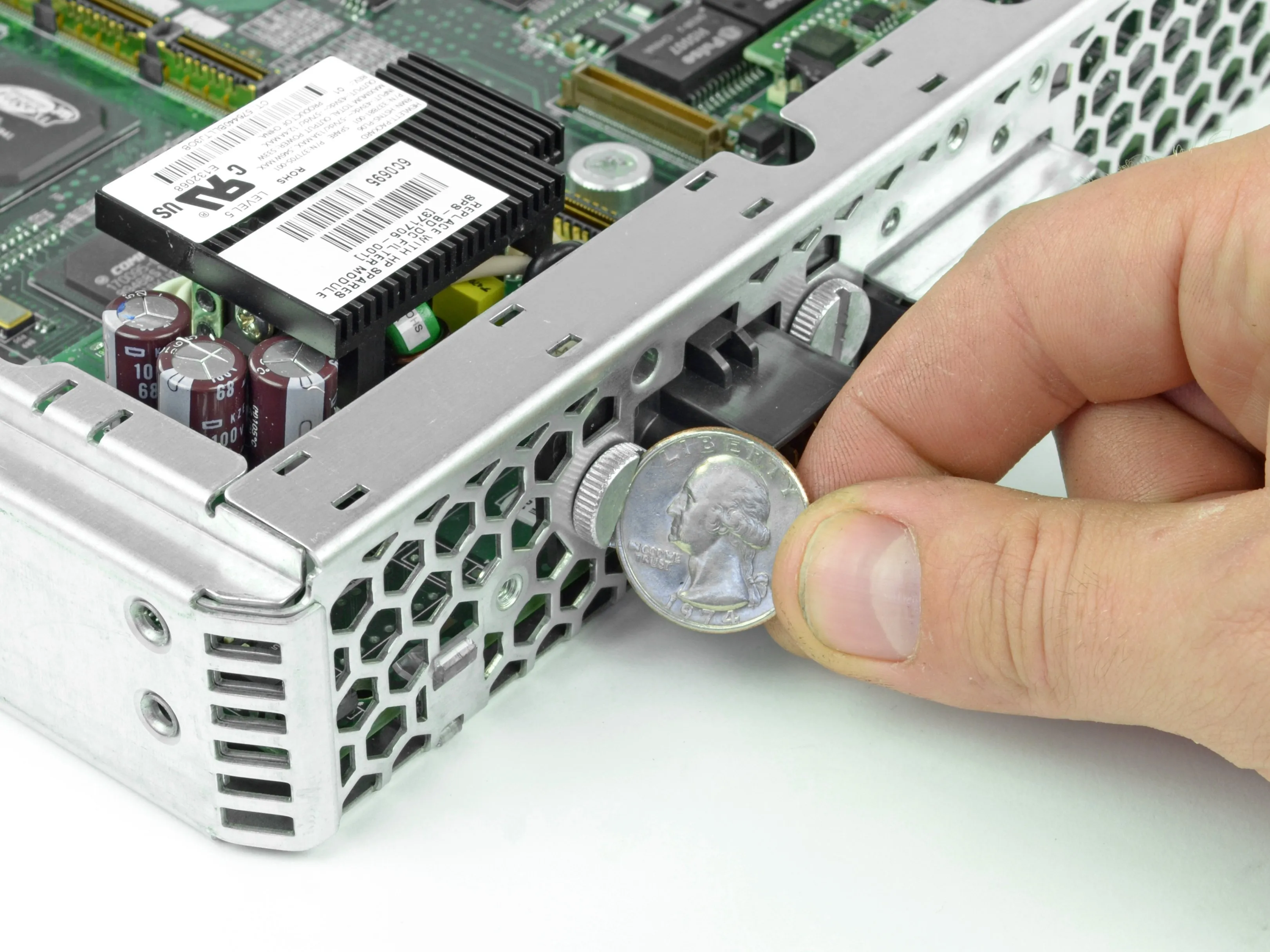

• Нам пришлось залезть глубоко в карман, чтобы приобрести соответствующие инструменты для снятия фильтра питания.

• Мы надеялись, что потом сможем продать эту замечательную вещь, но она стоит всего 25 центов.

• Фильтр питания постоянного тока имеет входное напряжение -43 В ~ 57 В при максимальном токе 13 А. Это 546 ватт максимальной мощности!

• Поскольку это просто фильтр питания, а не трансформатор, выходная мощность почти такая же: -43 В ~-57 В при максимальном токе 12,4 А.

• Есть Texas Instruments (ранее National Semiconductor) LM35CIM3 датчик температуры для контроля температуры.

Шаг 9

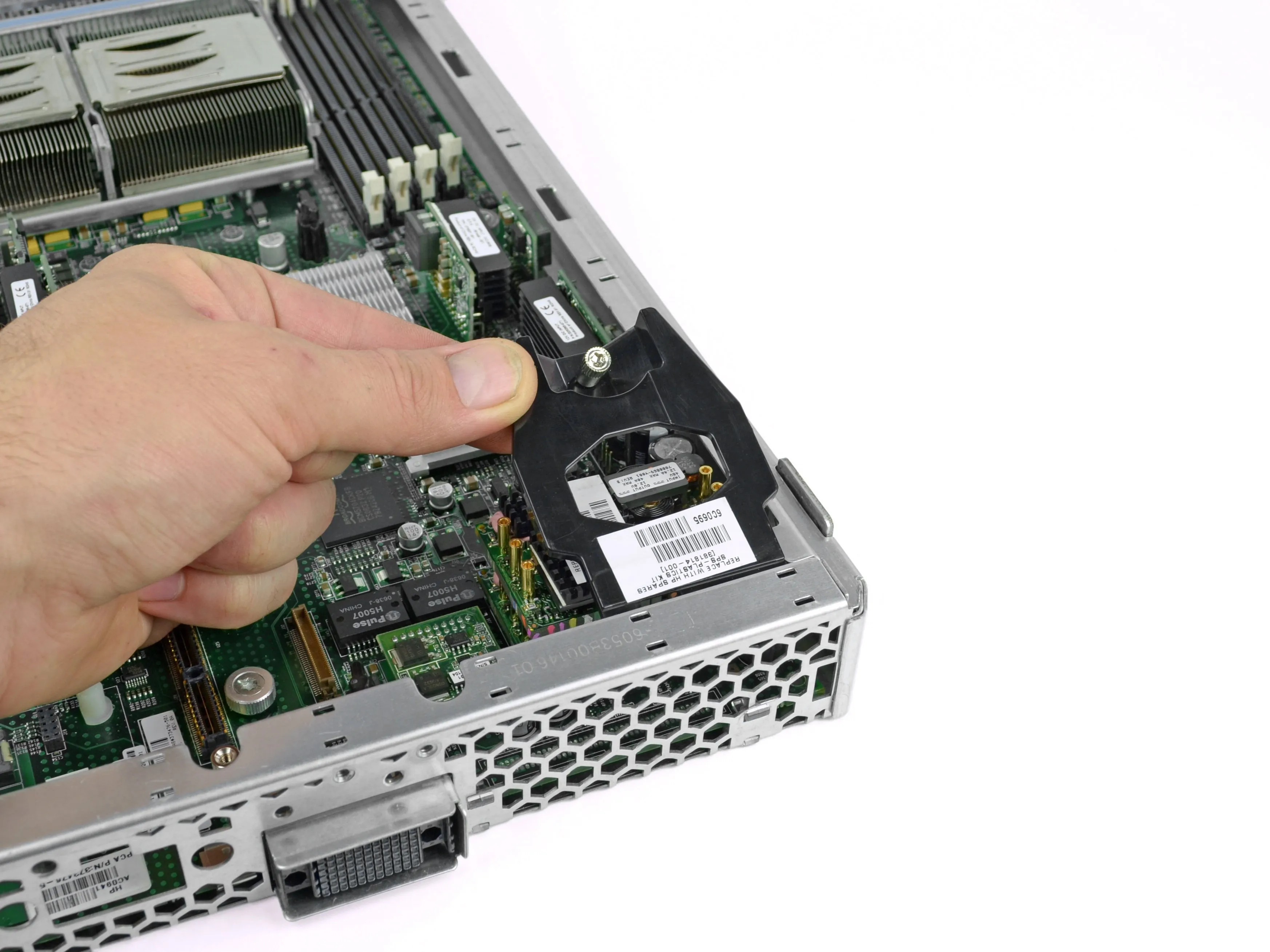

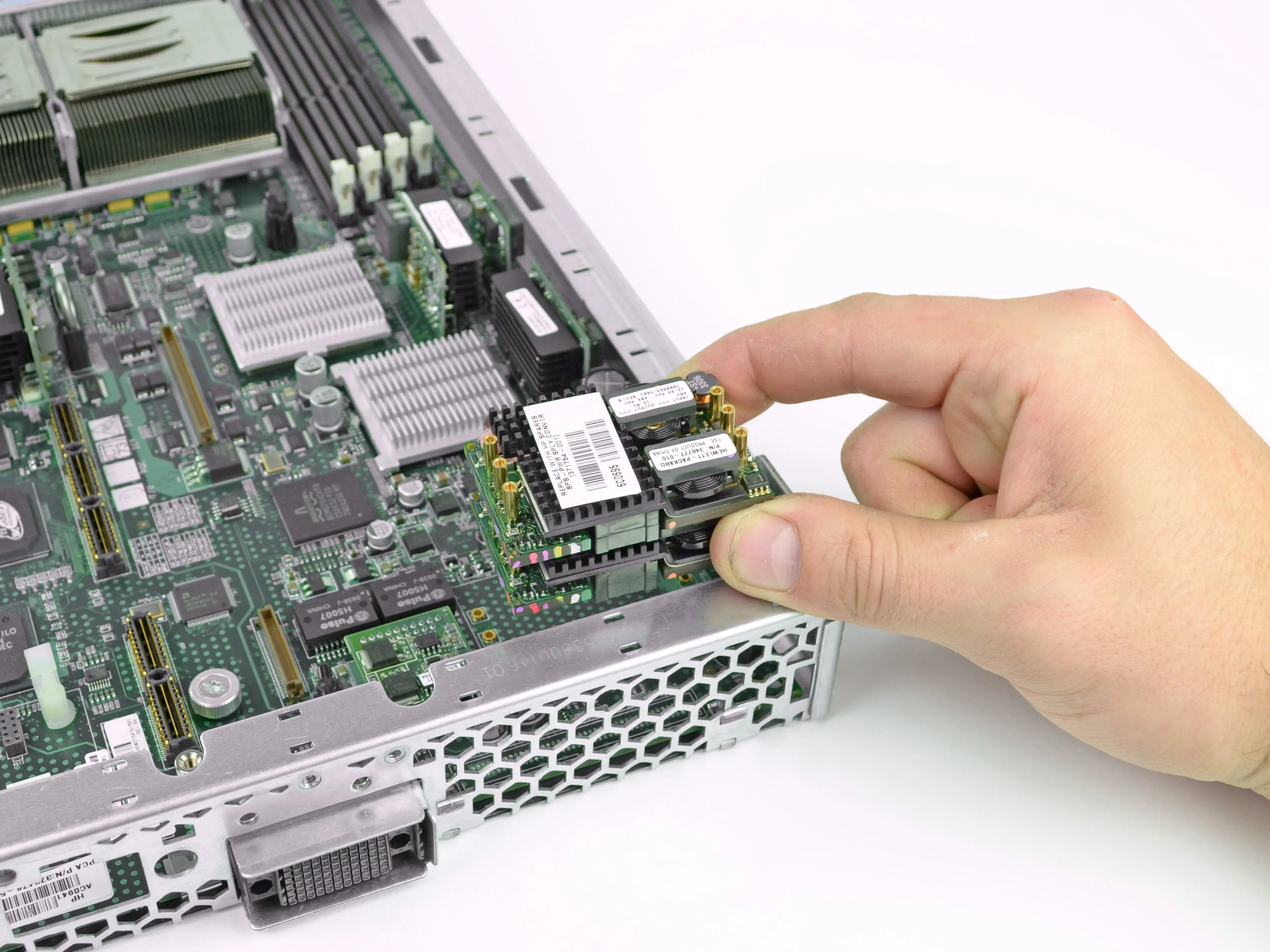

• После того как весь серверный сок будет отфильтрован с помощью фильтр питанияПреобразователь питания преобразует его в нужное напряжение.

• Преобразователь питания - это два идентичных модуля, поставленных друг на друга, использующих стойки между ними в качестве реле питания.

• На выходе блок питания выдает 12 вольт, 40 ампер, что составляет внушительные 480 ватт.

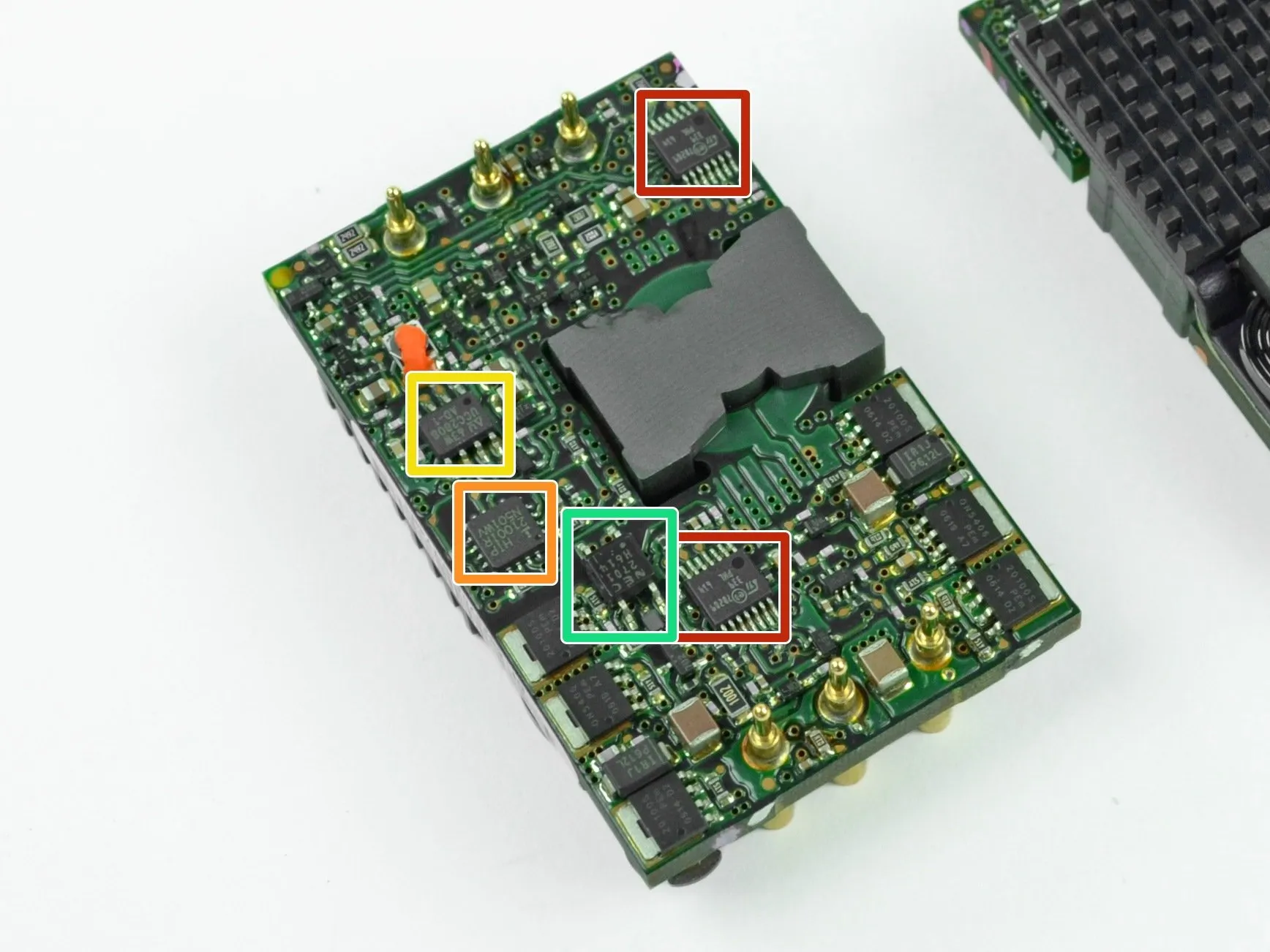

• Что касается микросхем, то мы находим:

• STMicroelectronics LM339 четырехканальный компаратор напряжения

• Renesas (ранее Intersil) HIP2100 высокочастотный полумостовой драйвер

• Texas Instruments (ранее Unitrode) UCC2808-1 ШИМ-контроллер малой мощности

• Renesas (ранее NEC) PS2701-1 оптопара

Шаг 10

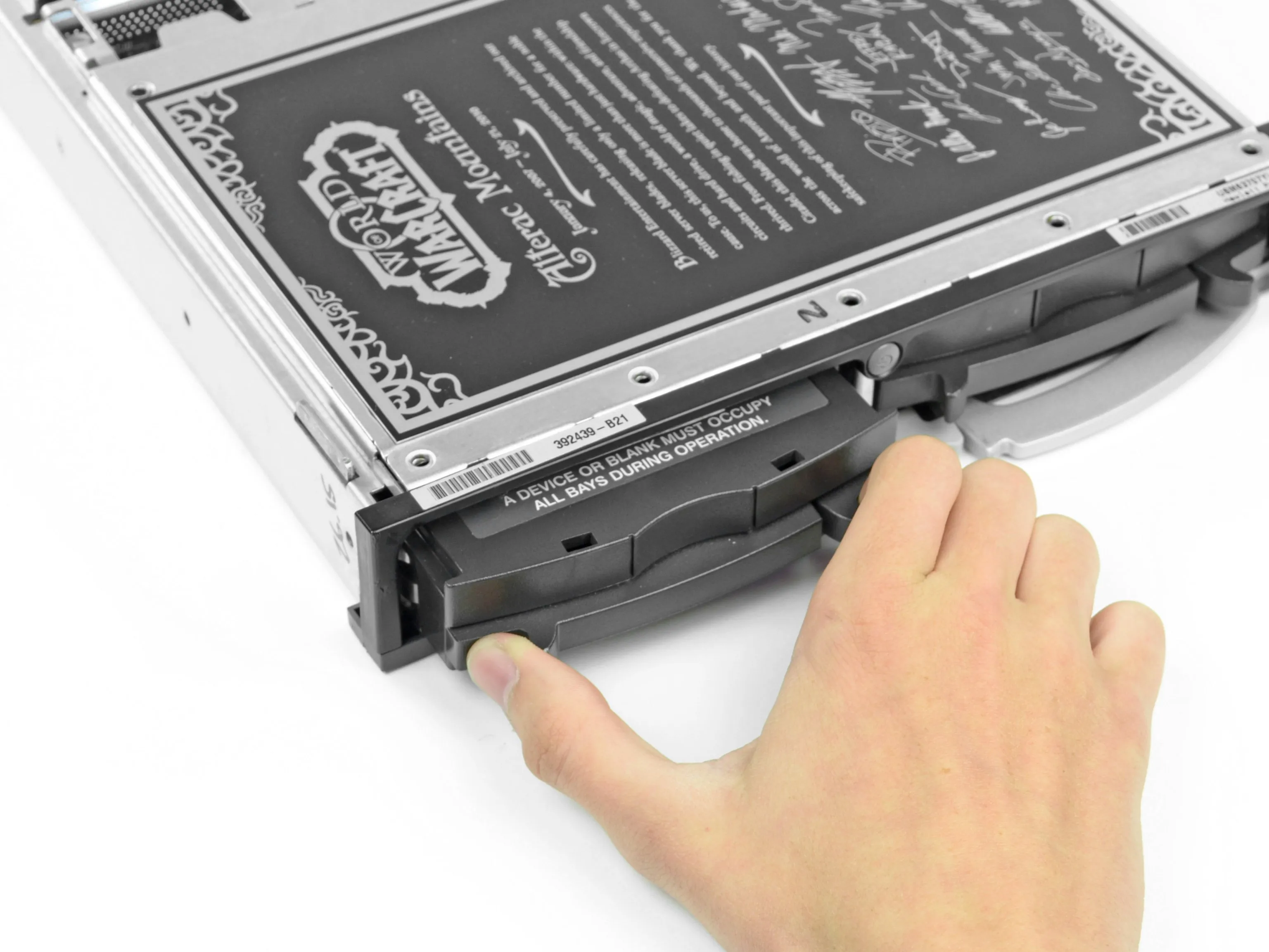

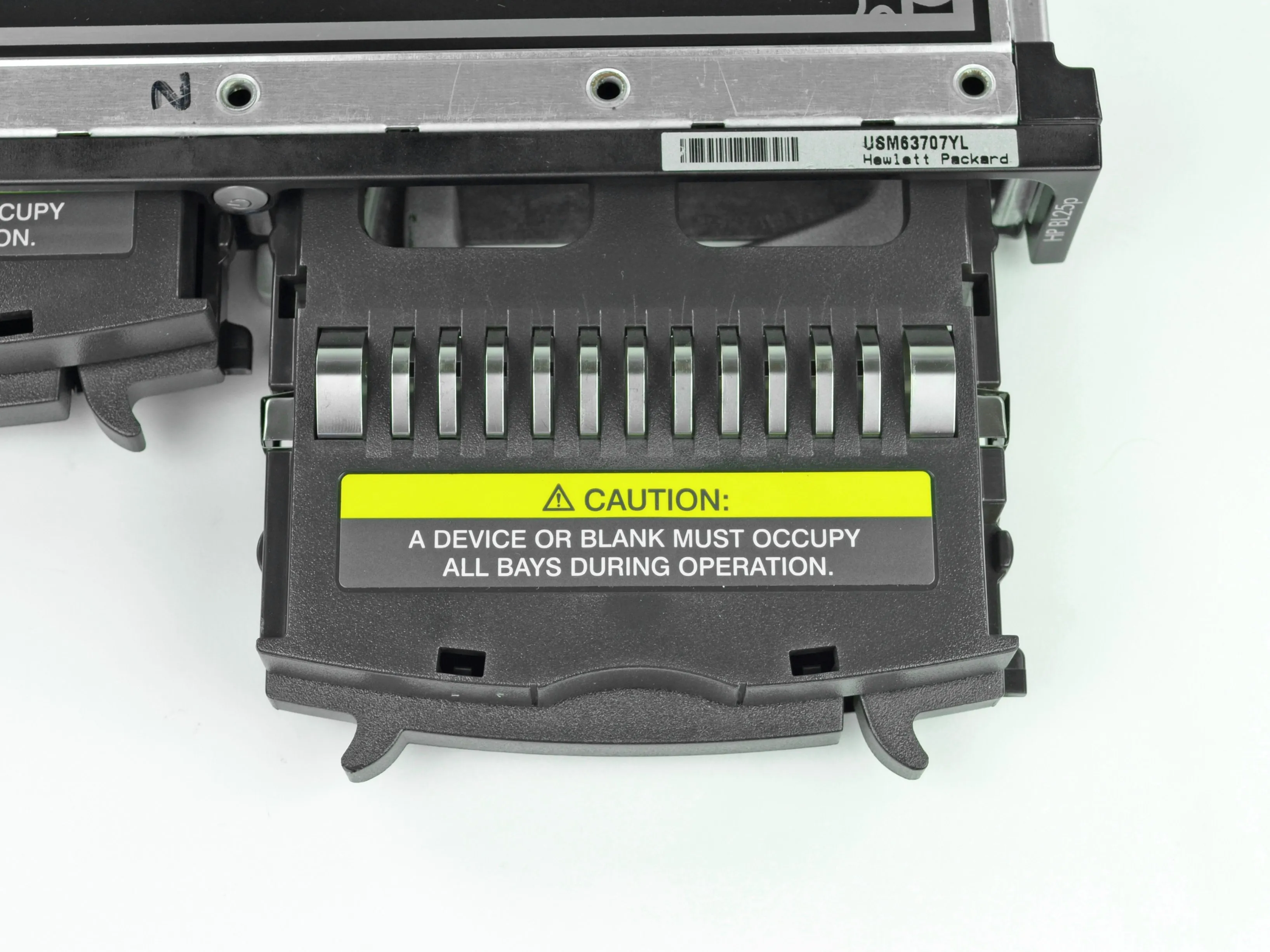

• В World of Warcraft горы Альтерак расположены где-то между Западными Плагульяндами и Хиллсбрадом, но хранятся они прямо здесь, на этих жестких дисках.

• Точнее, не на этих жестких дисках. Blizzard, вероятно, хотела сохранить все свои данные под рукой, поэтому этот серверный блейд поставляется просто с болванками.

• Серверный блейд WoW имеет два выделенных отсека для жестких дисков.

• Кажется, 'Устройство или болванка должны занимать все отсеки во время работы'.

Шаг 11

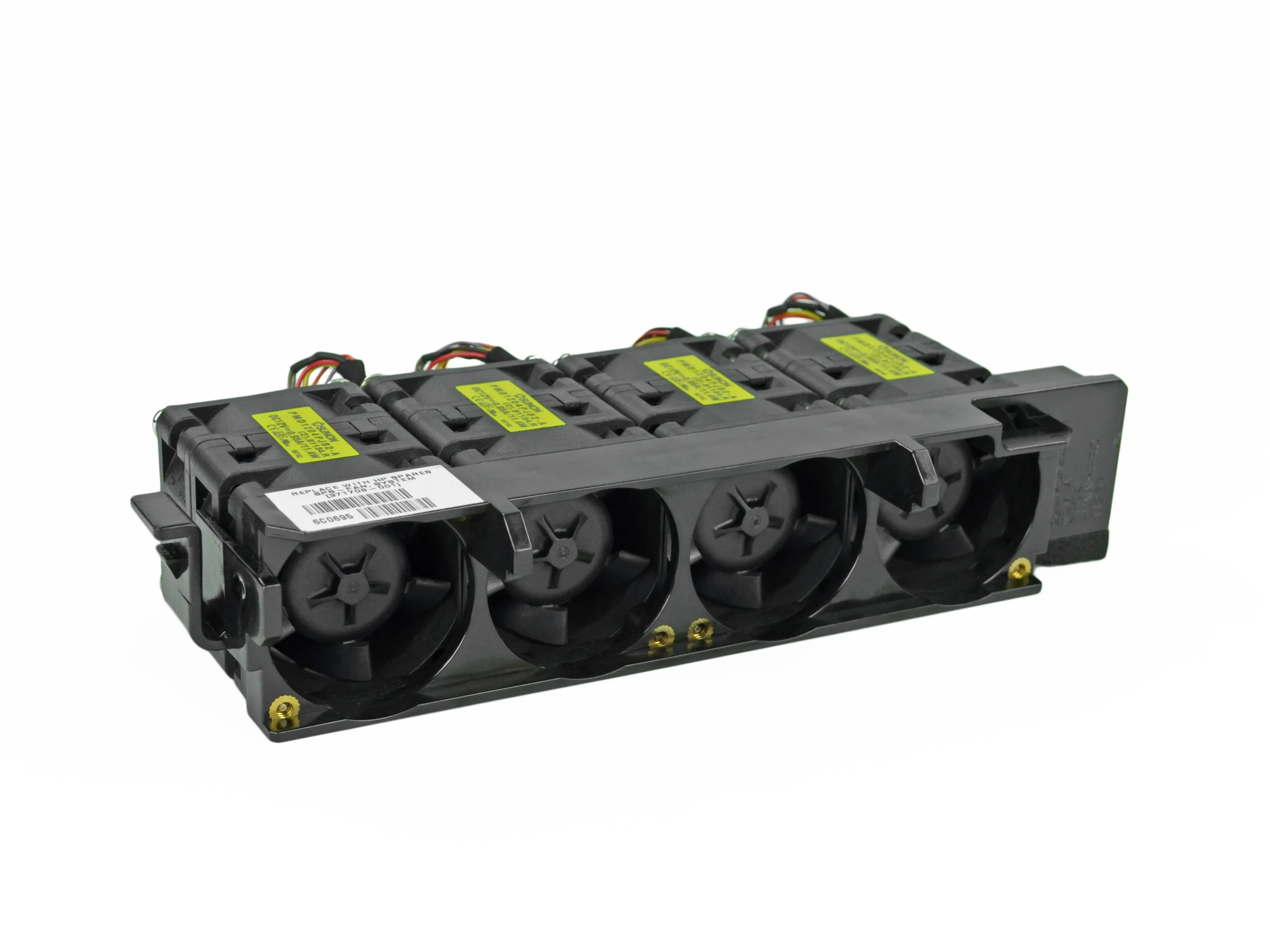

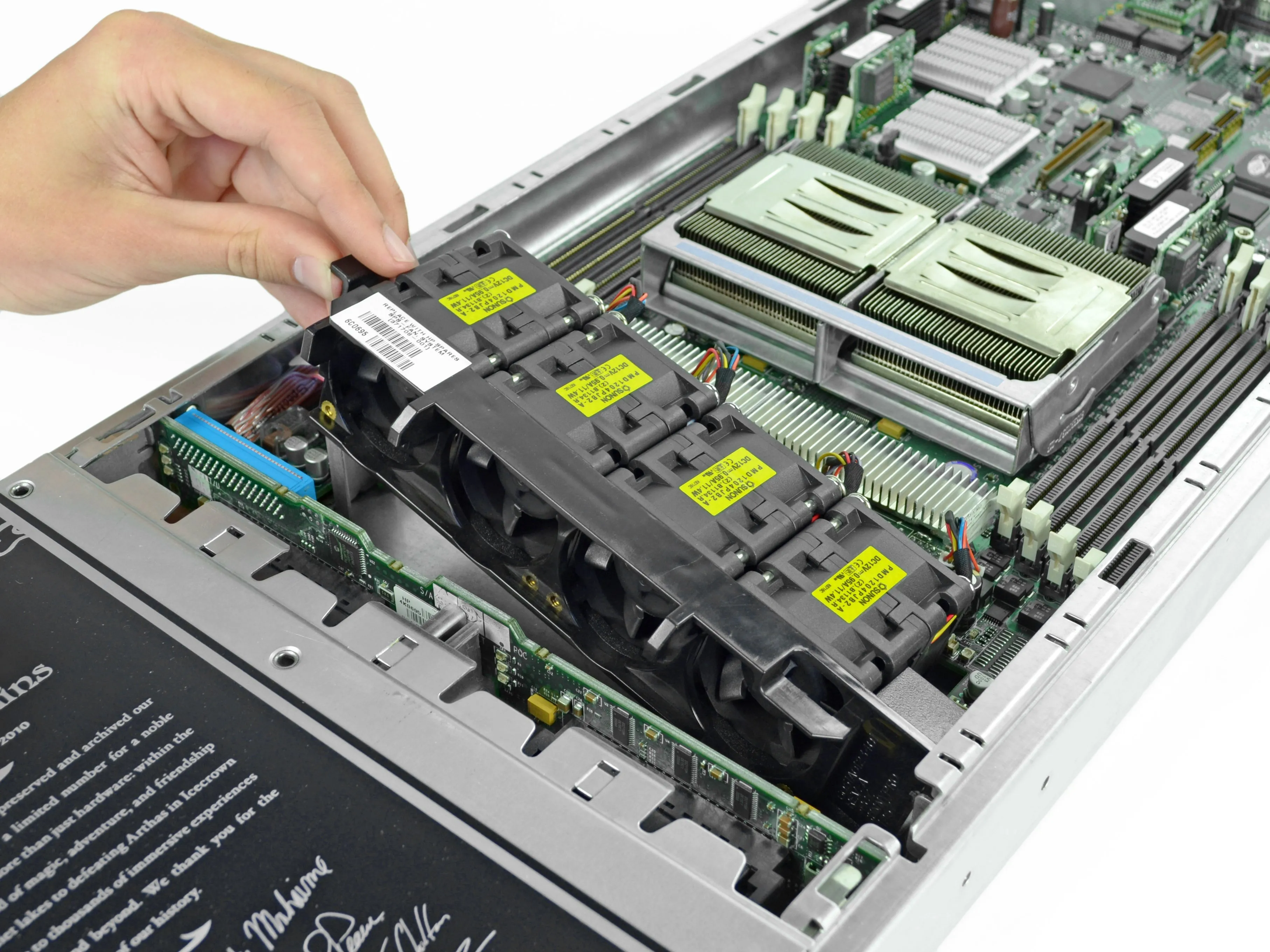

• Как сделать так, чтобы снег не таял в руинах Альтерака? С помощью восьми - считайте, восьми - вентиляторов.

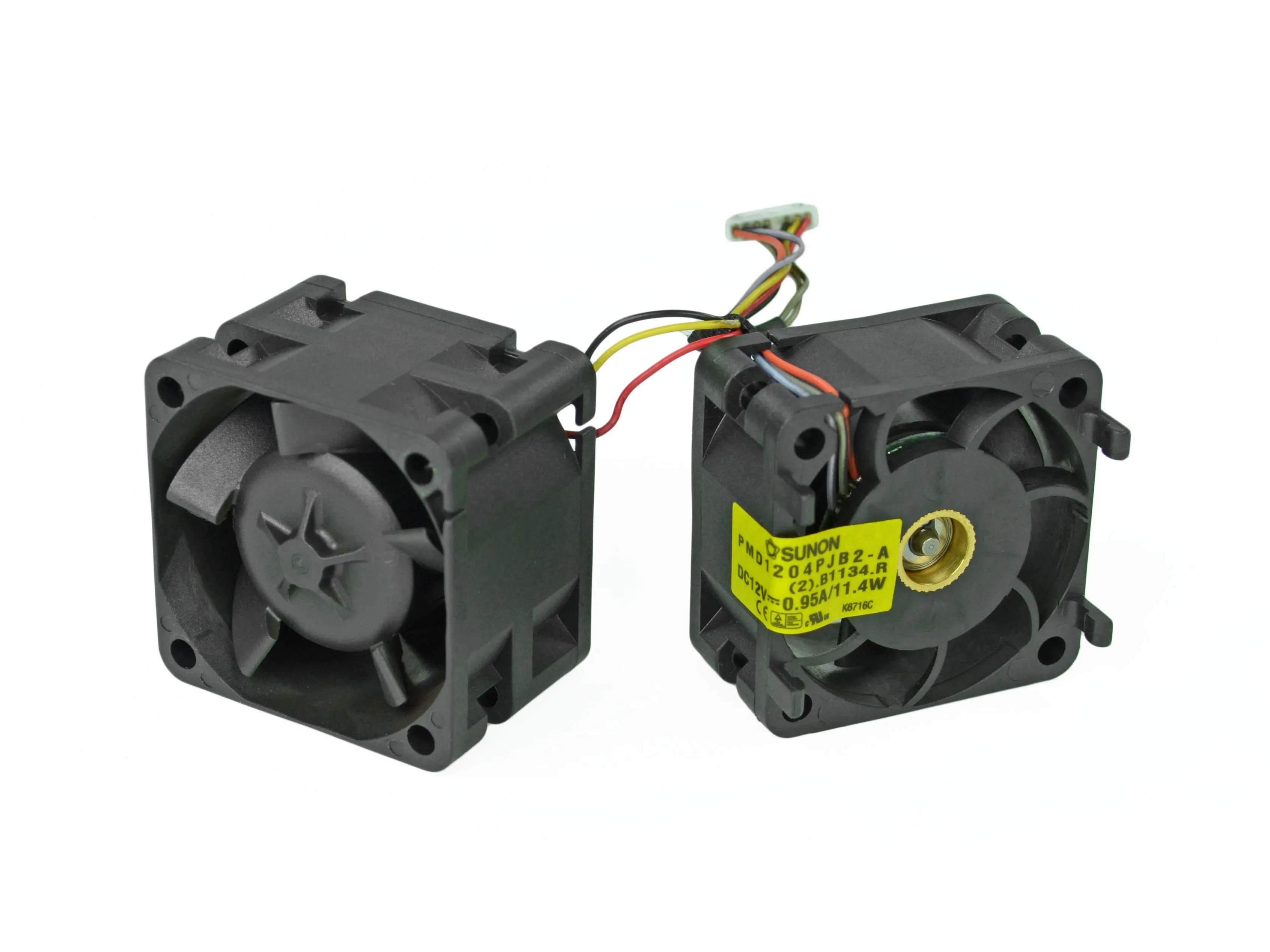

• Каждая пара вентиляторов потребляет 0,95 ампера при напряжении 12 вольт, а их общая мощность составляет 85,2 ватта. Это действительно дует.

Шаг 12

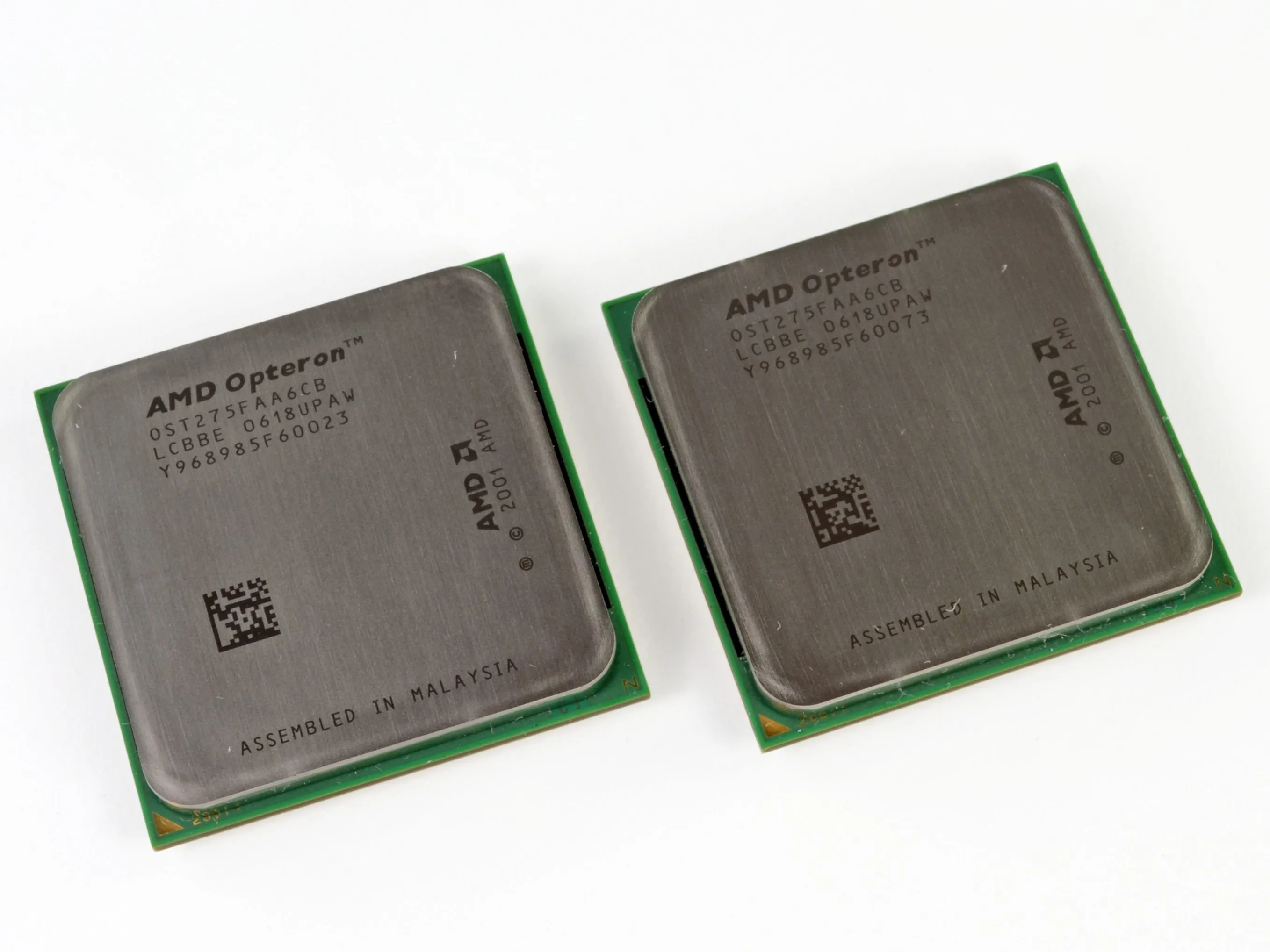

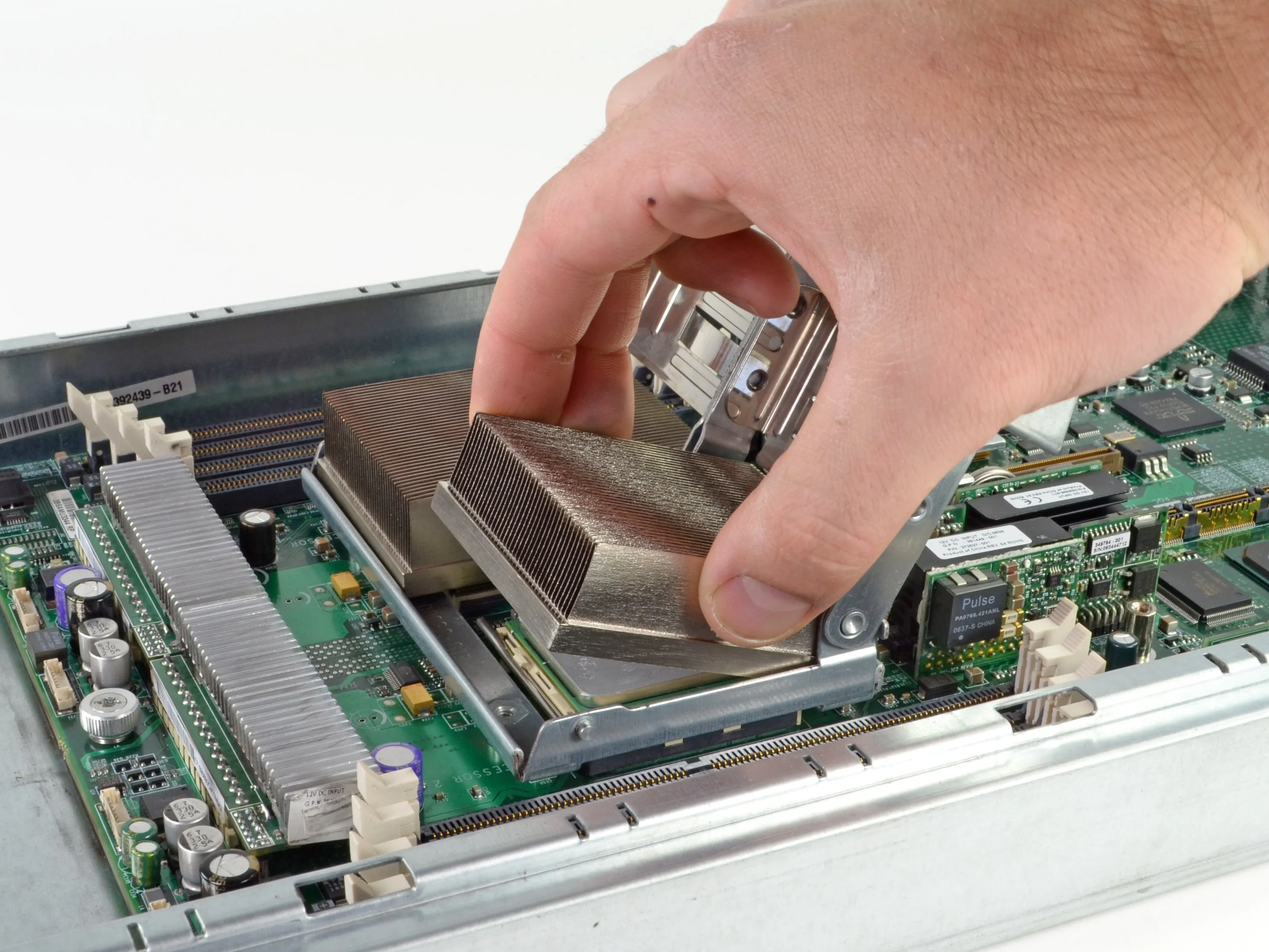

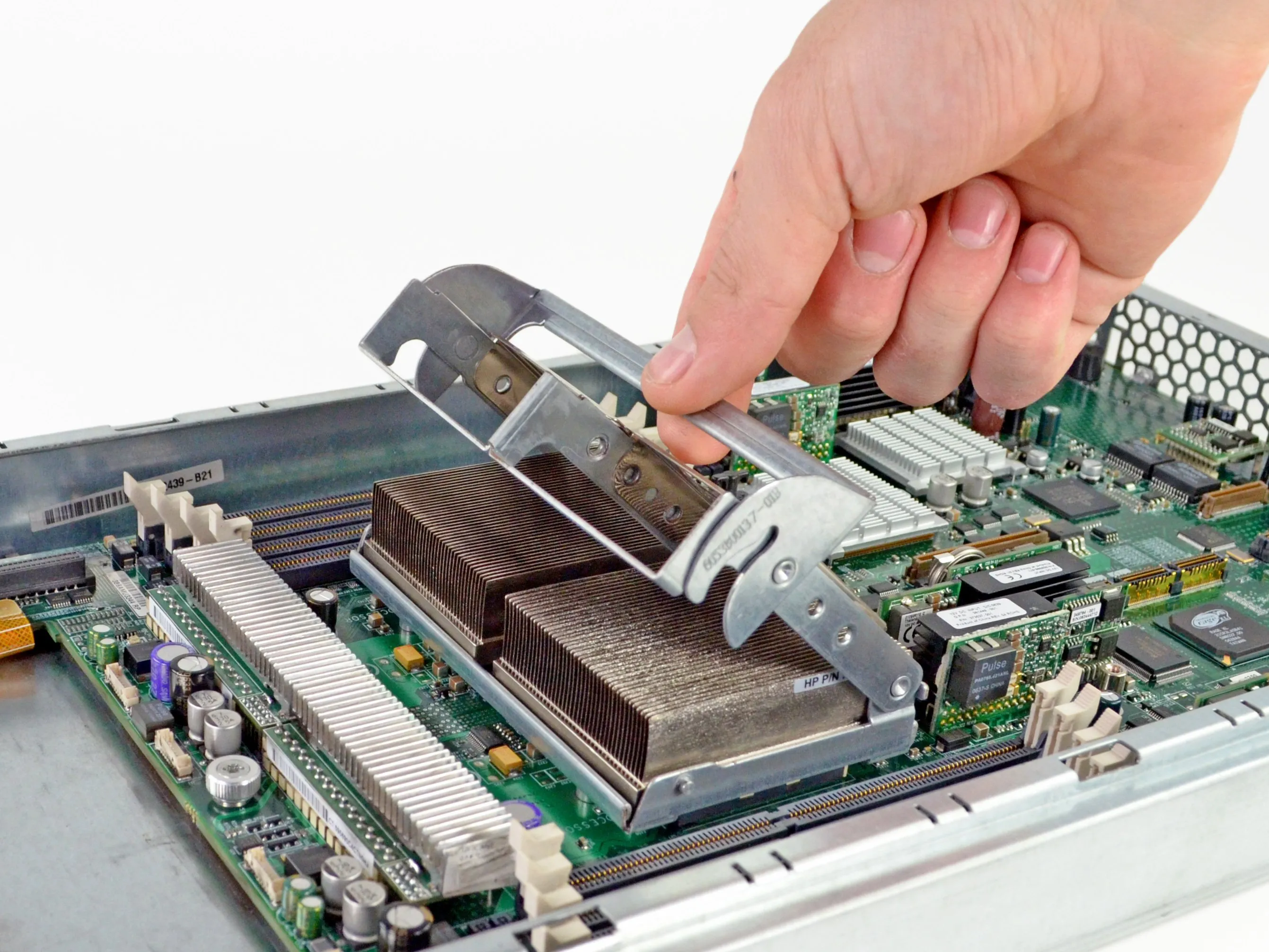

• Похоже, что они бросили все силы, включая радиатор, на охлаждение процессоров AMD.

• Каждый двухъядерный процессор AMD Opteron 275 обеспечивает вычислительную мощность 2,2 ГГц.

Шаг 13

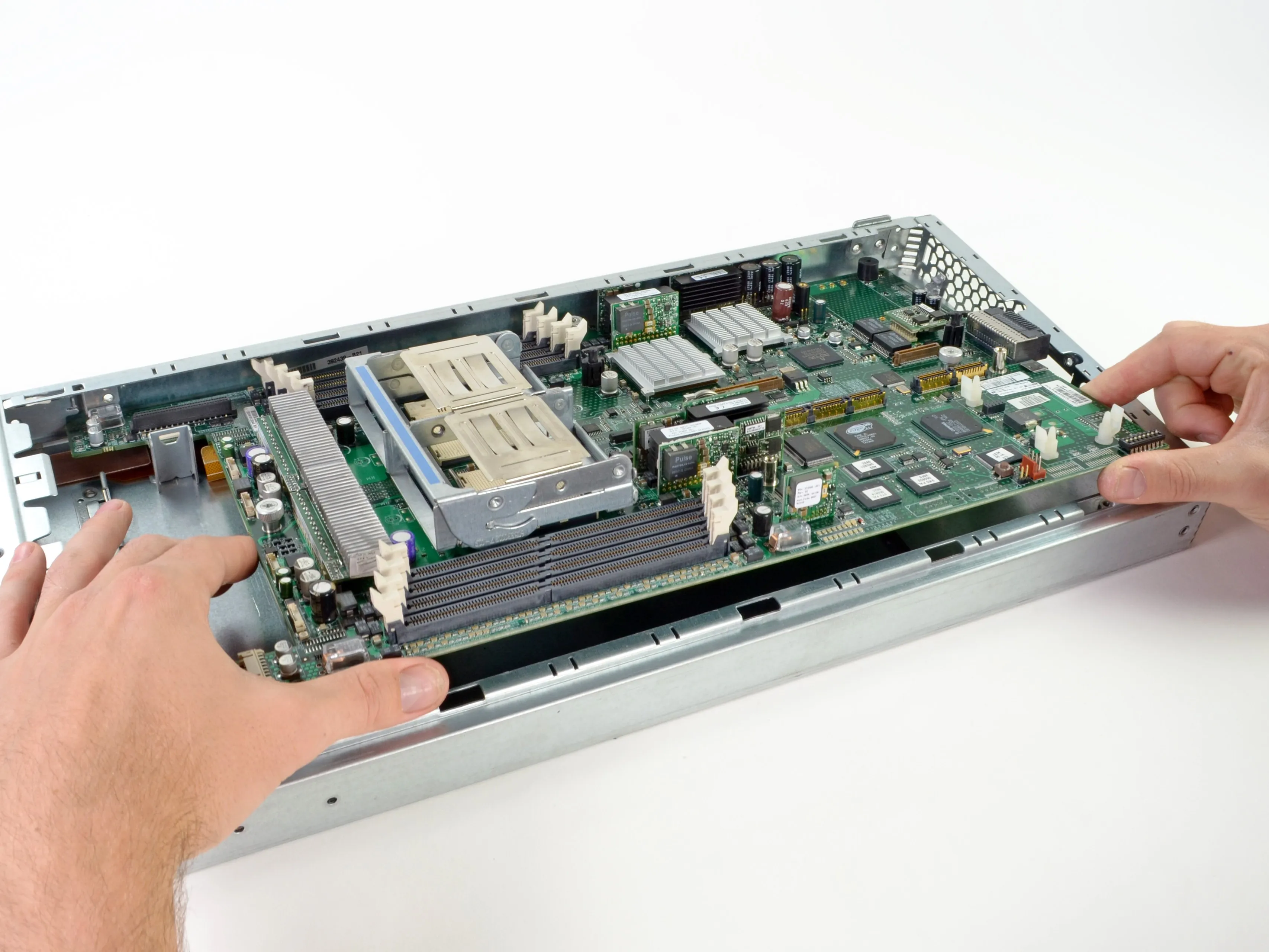

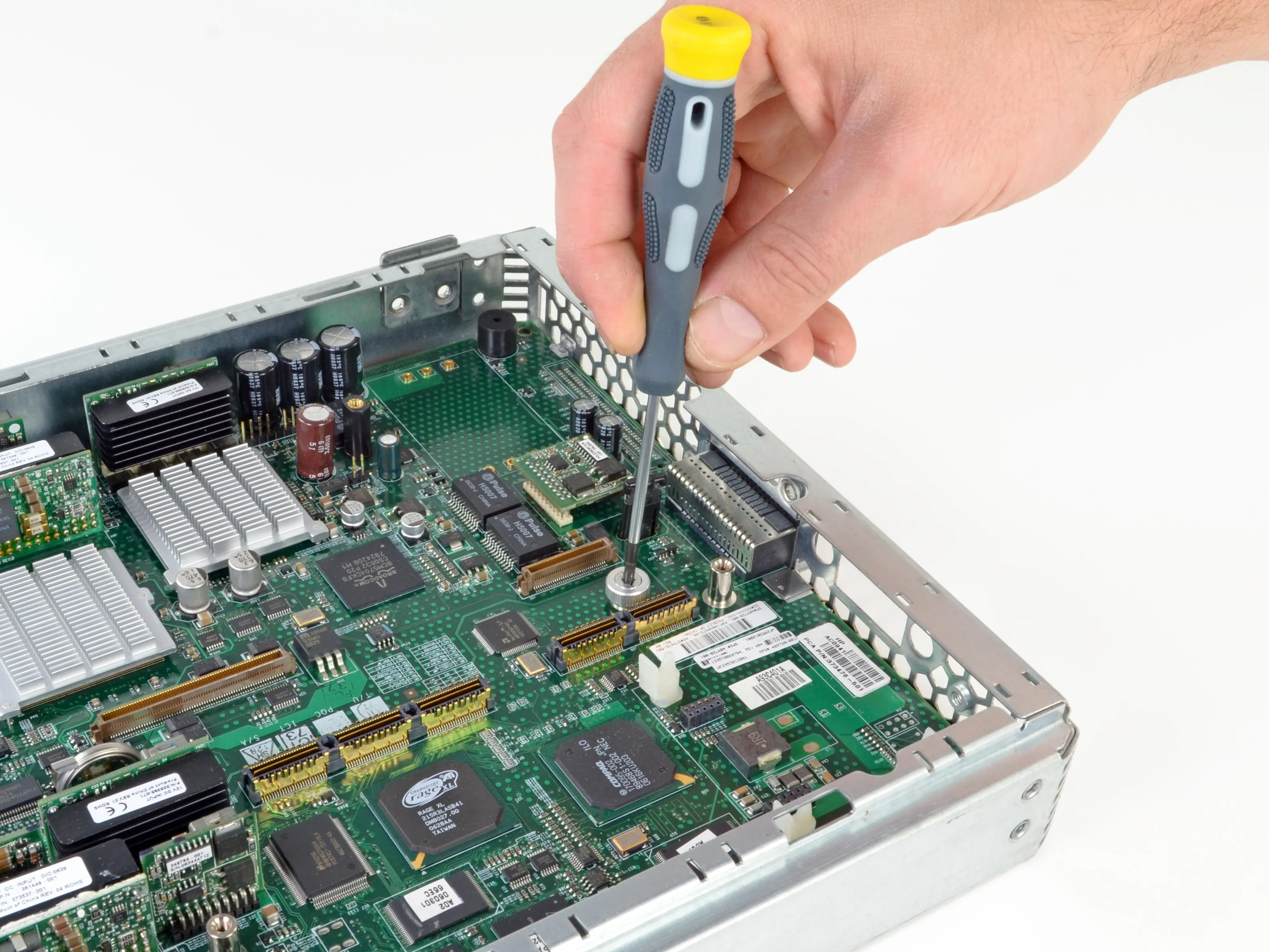

• Что это за колдовство? Не волнуйтесь, наша надежная отвертка T15 Torx убьет любого зверя, который встанет на пути к снятию материнской платы.

• Ура! Да здравствует людоед! Мы победили могучего зверя материнской платы! Победа за нами!

Шаг 14

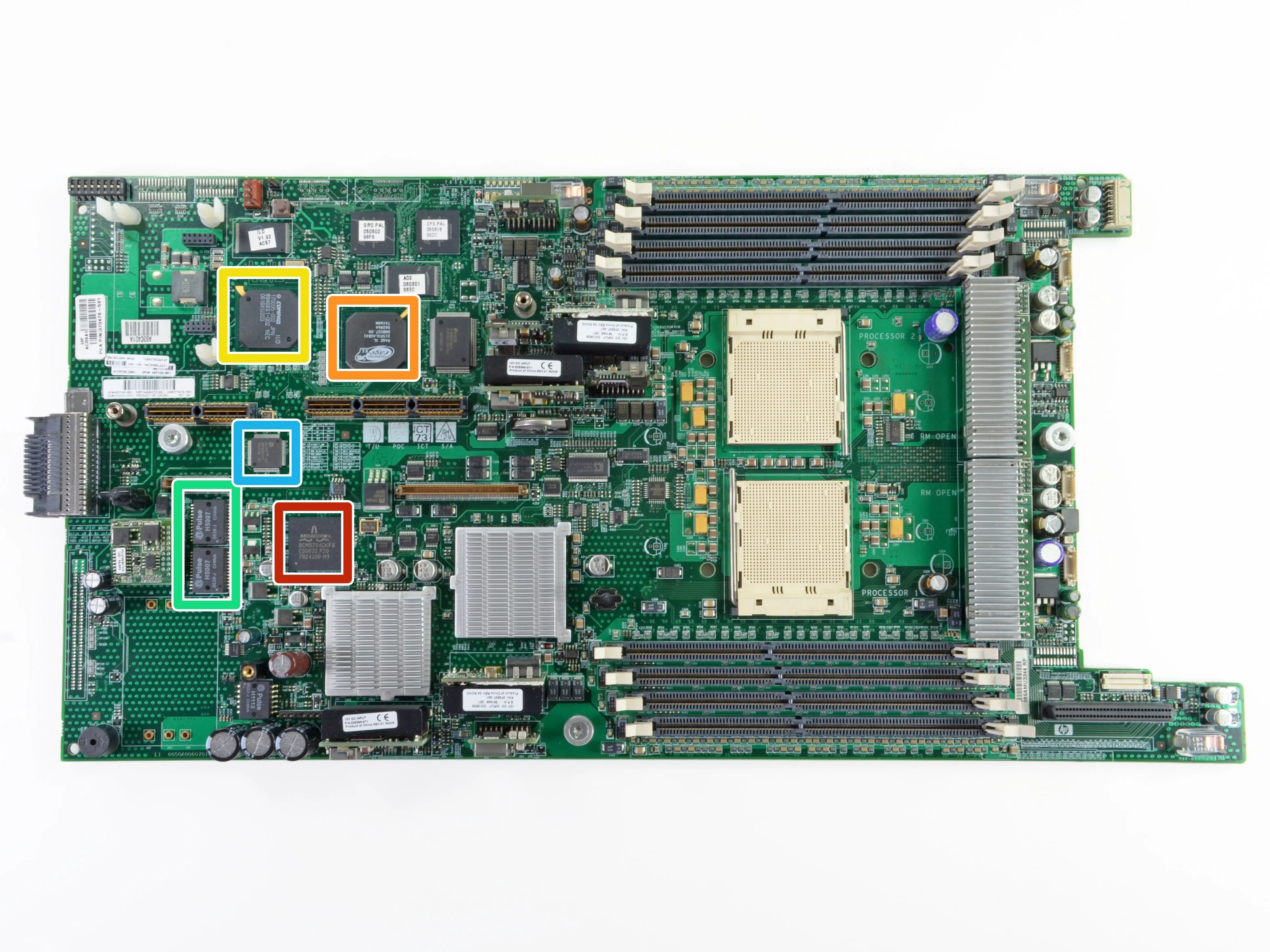

• Лицевая сторона материнской платы:

• Broadcom BCM5704CKFB Ethernet-контроллер

• Графика ATI Technologies Rage XL 215R3LASB41 (VGA)

• Серверный контроллер Compaq 170095-002

• Импульс H5007 Магнитные модули 1000BASE-T

• AMD NetPHY AM79C874VC трансивер ethernet с низким энергопотреблением

Шаг 15

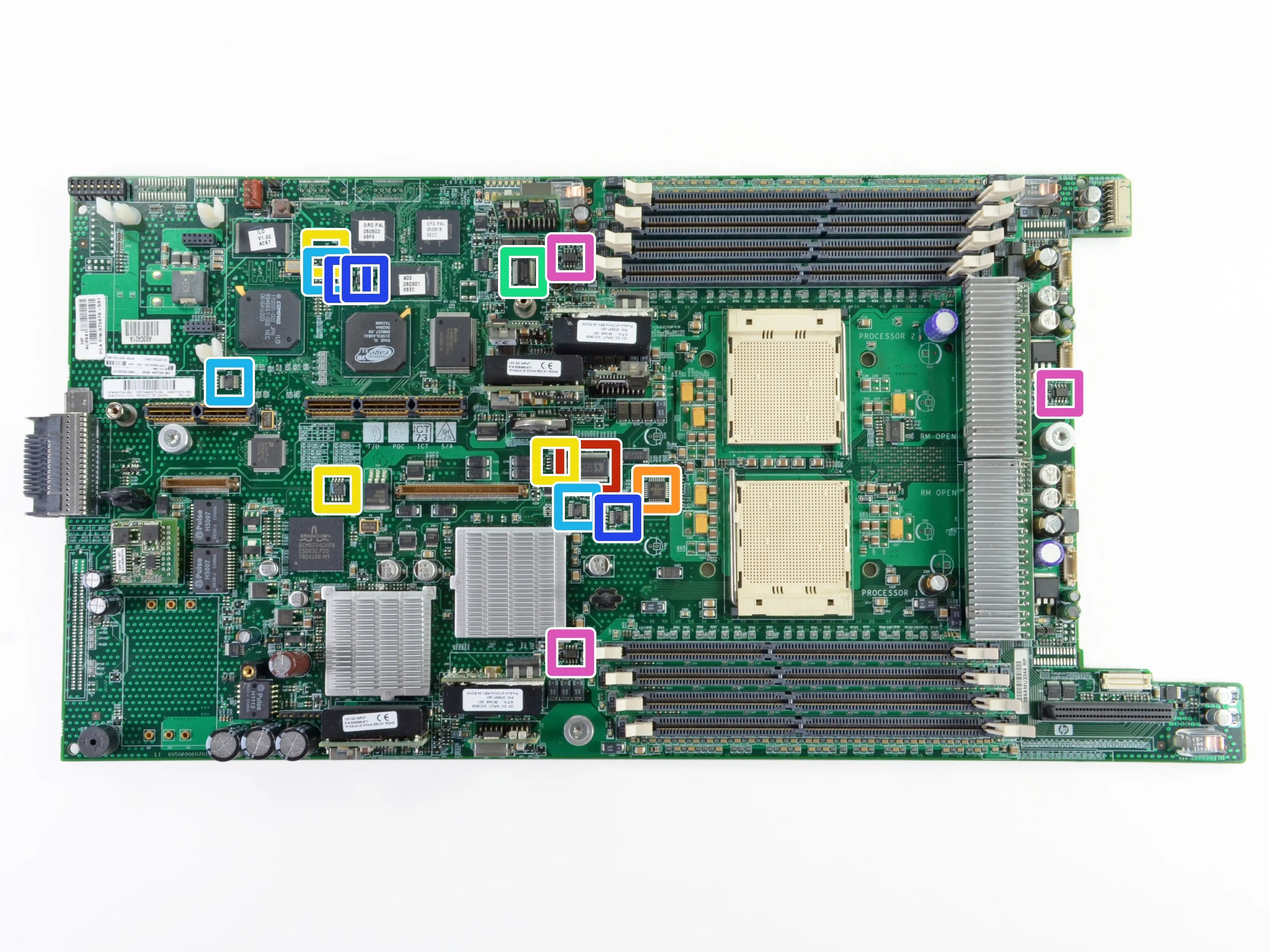

• Идентификация микросхем, продолжение:

• Системные часы AMD Renesas (ранее ICS) ICS950402AFLF

• Renesas (ранее ICS) ICS853031AY Дифференциальный/2,5 В / 3,3 В LVPECL/ECL буфер с выходом на вентиль

• Последовательная память Microchip (ранее Atmel) AT24HC02BN и STMicroelectronics

• Texas Instruments MAX3243C Линейный драйвер/приемник RS-232 с защитой от электростатического разряда

• Diodes Incorporated (ранее Pericom) PI5C3253QE двойной аналоговый коммутатор 4:1 mux/demux

• Diodes Incorporated (ранее Pericom) PI3C3125LE 4-битный шинный коммутатор с высокой пропускной способностью и Maxim Integrated MAX696EEE микропроцессорная контрольная схема

• Texas Instruments LM358 двойной операционный усилитель

Шаг 16

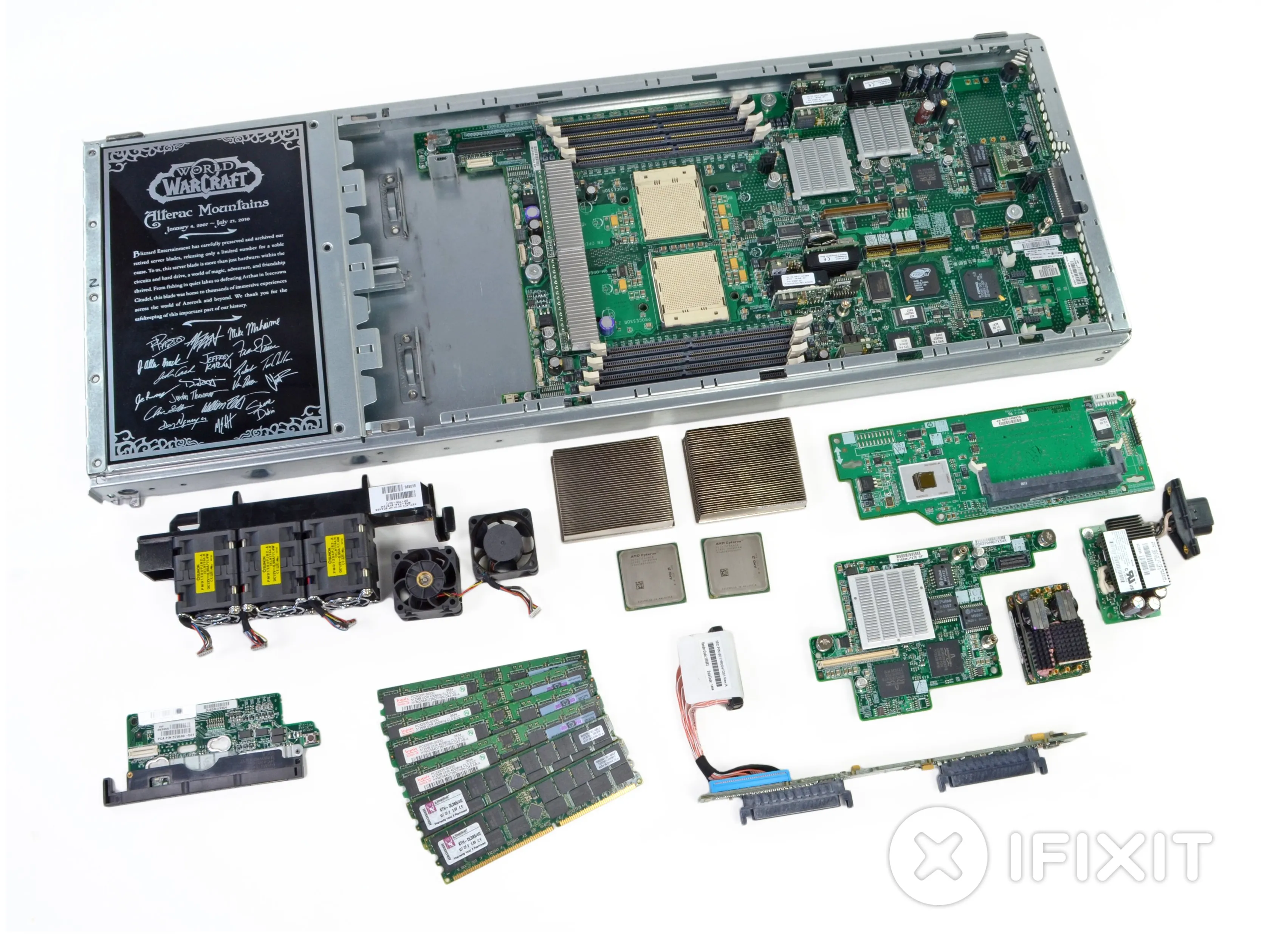

• Руины Альтерака! Или руины сервера, на котором располагалась часть Альтерака.

• WoW Server Blade (HP ProLiant BL25p) Оценка ремонтопригодности: 10 из 10

• Отсутствие винтов безопасности

• Модульные, легкодоступные компоненты

• HP предоставляет онлайн-обслуживание документация по ремонту.

• Следует отметить, что эти серверные лезвия предназначены для простого обслуживания и последующей утилизации утилизации.

• Мы очень ценим то, что компания HP уделяет такое внимание ремонту и обслуживанию своих продуктов. своих продуктов.
