Разборка Xbox

Введение

Фотографии, которые я сделал, не объясняют все процессы, я извиняюсь, но, надеюсь, подписи помогут вам. Также я новичок в этом деле, так что извините за плохие фотографии.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Снятие верхней части

• Переверните Xbox так, чтобы на нем были видны штрих-коды. Снимите черные ручки. Также почешите место, где есть наклейки, чтобы найти винты, всего их шесть, 2 из них находятся внутри наклеек.

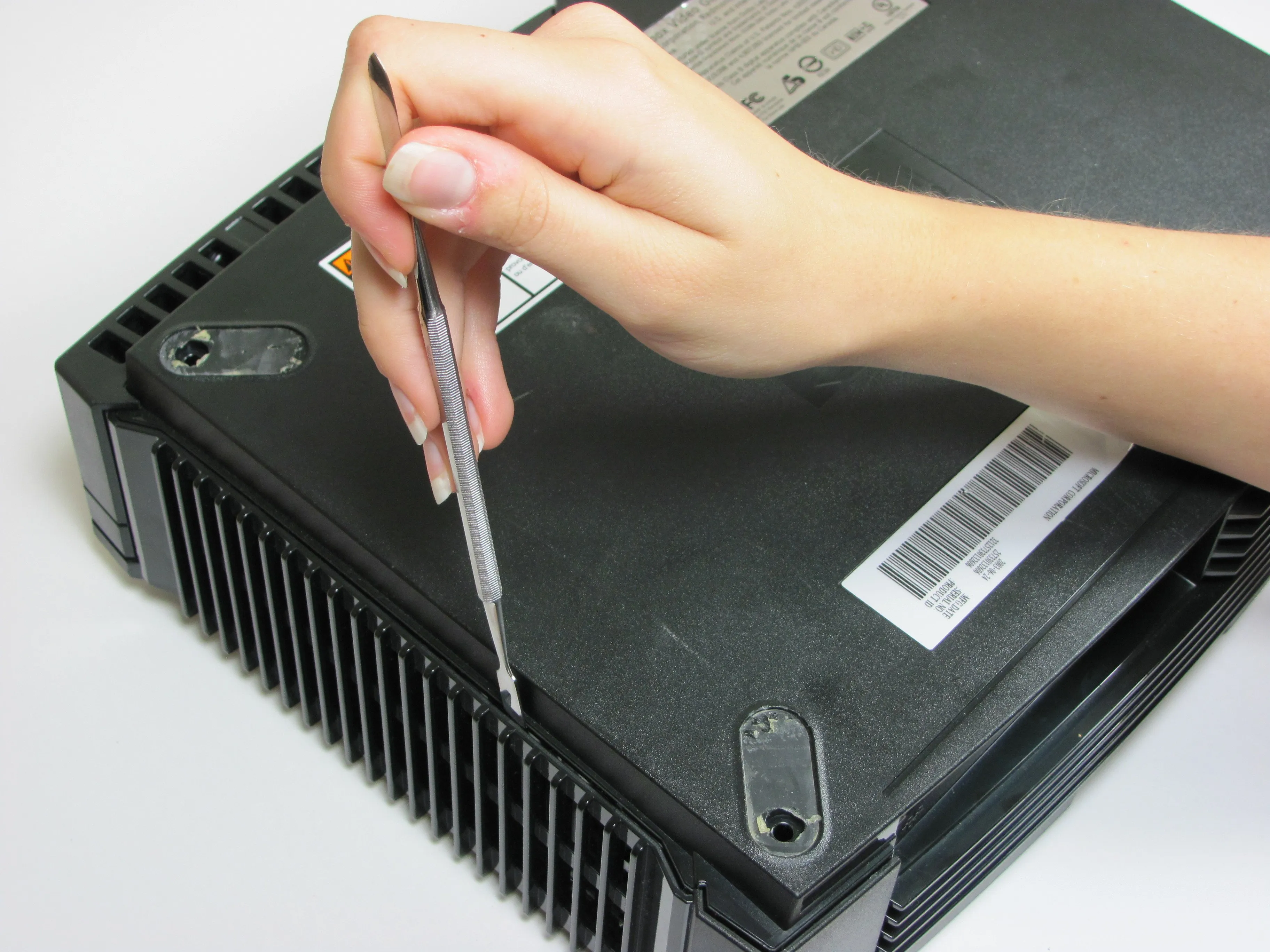

Шаг 2 Верхняя часть

• (Это фото не мое, а другого Делаете.ру, и я использую 5 их фотографий, так как не смог найти те, которые сделал я)

• Когда вы открутите винты, используйте лопатку, чтобы открыть консоль, найдя трещину, которая идет по всему корпусу.

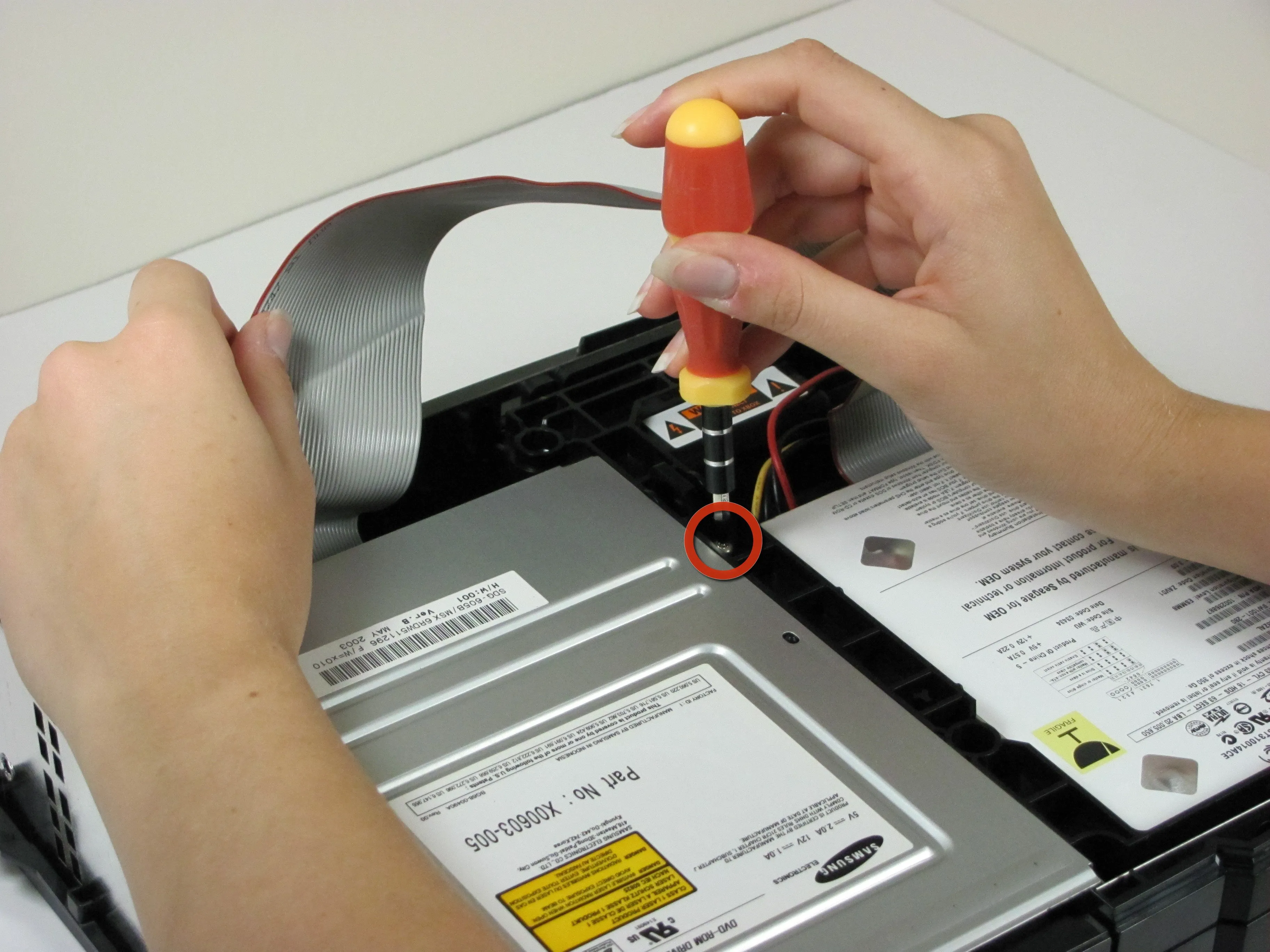

Шаг 3 Извлечение жесткого диска pt1

• (Это фото не мое, а другого Делаете.ру, и я использую 5 их фотографий, так как не смог найти те, которые сделал я)

• Сняв верхнюю часть, вы увидите все микросхемы.

• Осмотритесь и найдите 3 винта, которые крепят дисковод, и выкрутите их.

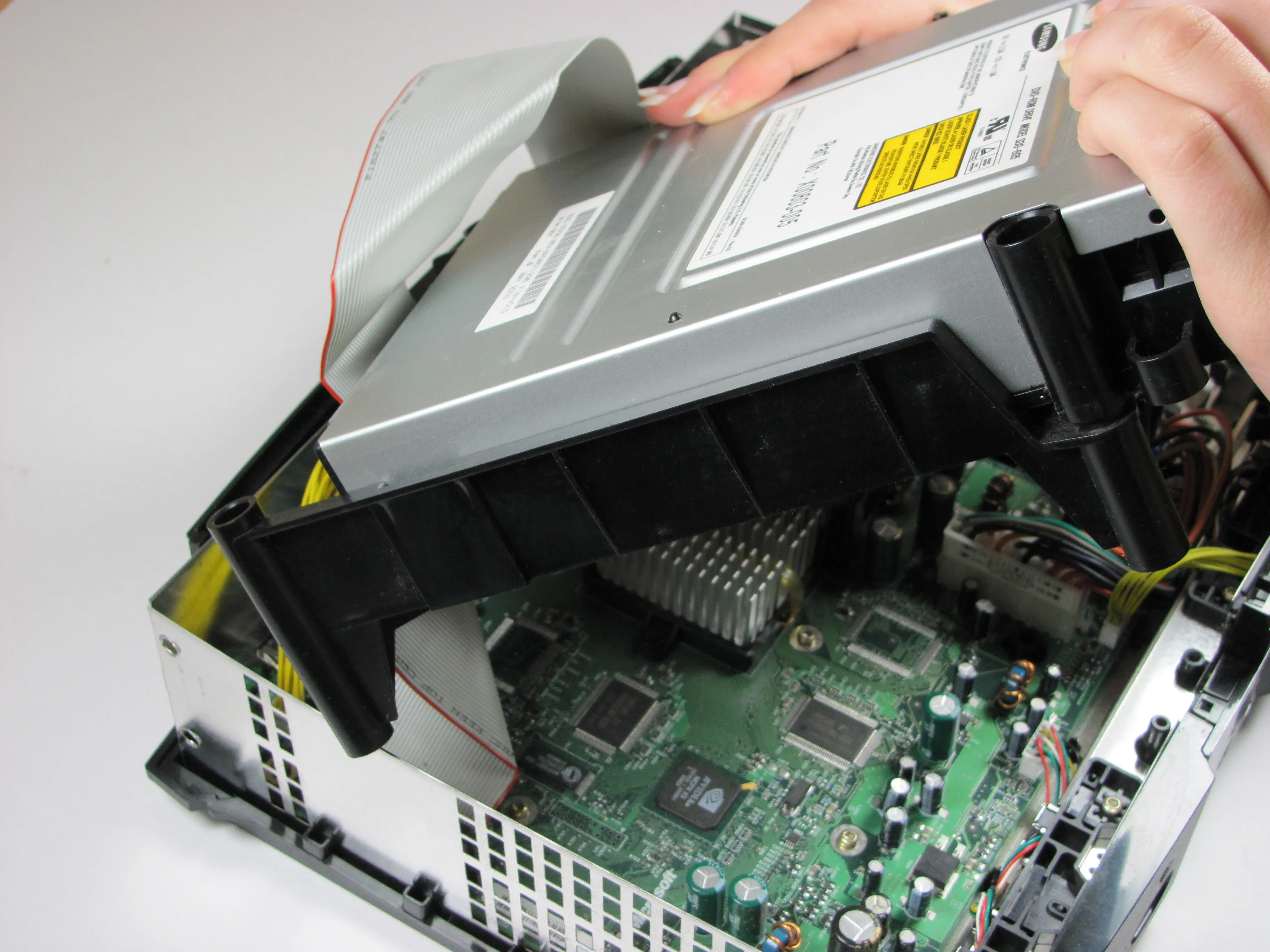

Шаг 4. Извлечение жесткого диска pt2

• (Это фото не мое, оно взято с другого сайта Делаете.ру, и я использую 5 фотографий, так как не смог найти те, которые сделал я)

• Когда вы это сделаете, просто снимите дисковод, в зависимости от того, что вы пытаетесь исправить, просто отсоедините провода, идущие к нему, и отложите его в сторону.

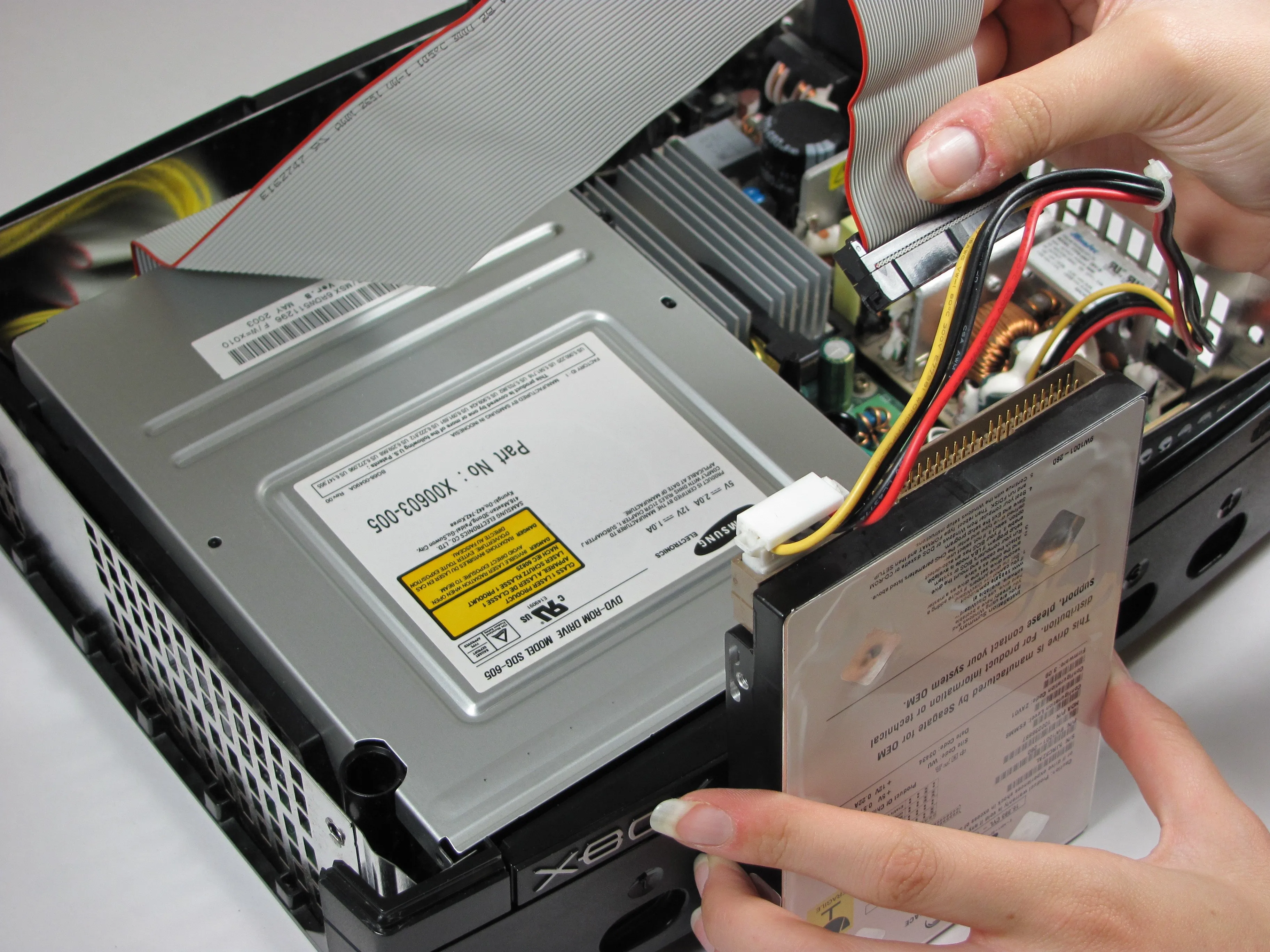

Шаг 5 Снятие дисковода

• (Это фото не мое, оно взято с другого сайта Делаете.ру, и я использую 5 фотографий, так как не смог найти те, которые сделал я)

• Отсоедините все провода, которые, кажется, торчат наружу, затем выньте дисковод, который должен просто выйти.

• То же самое, если он не в вашем фокусе, просто отложите его в сторону.

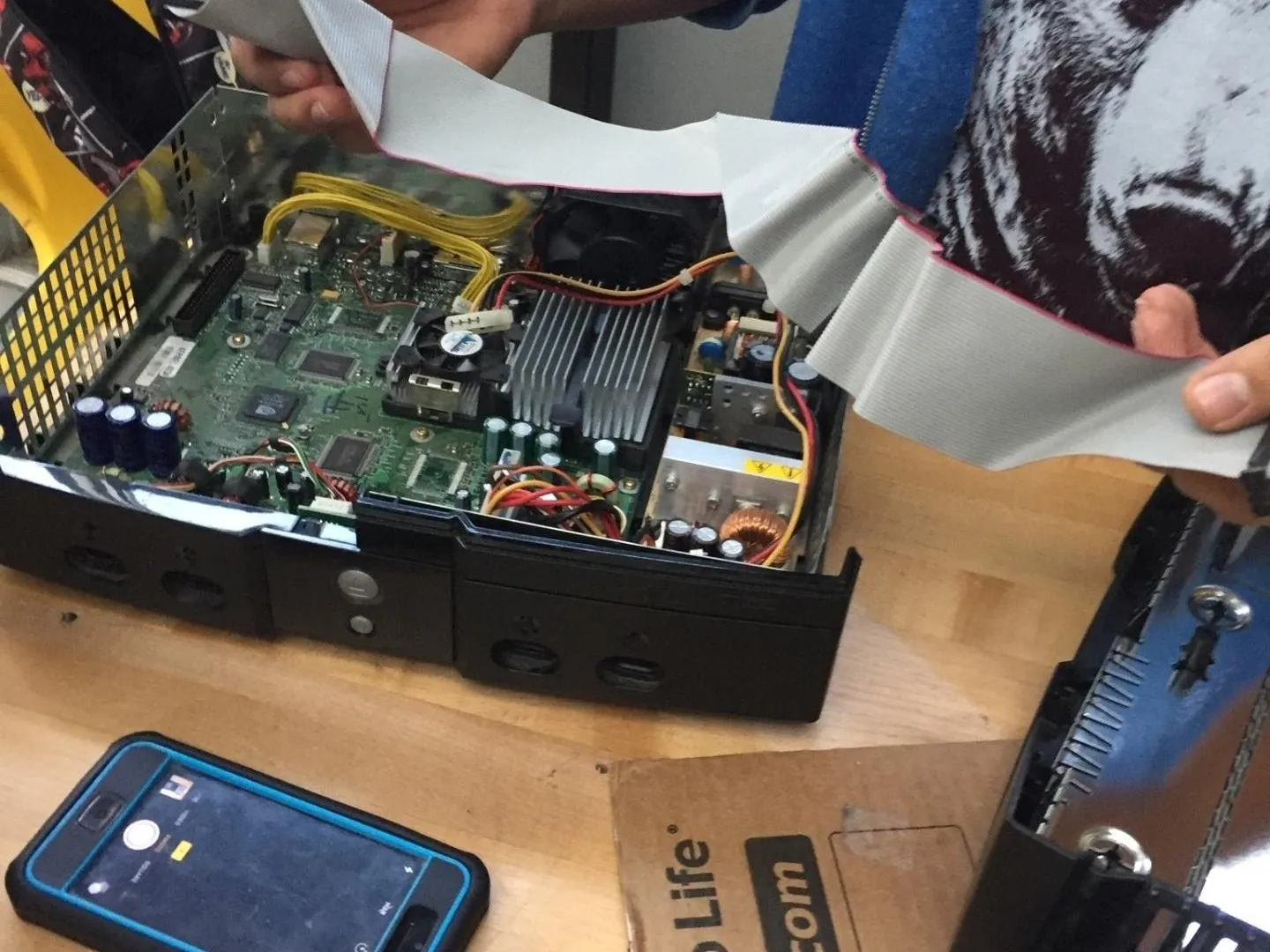

Шаг 6 Лента

• Остальные фотографии мои

• Аккуратно снимите ленту

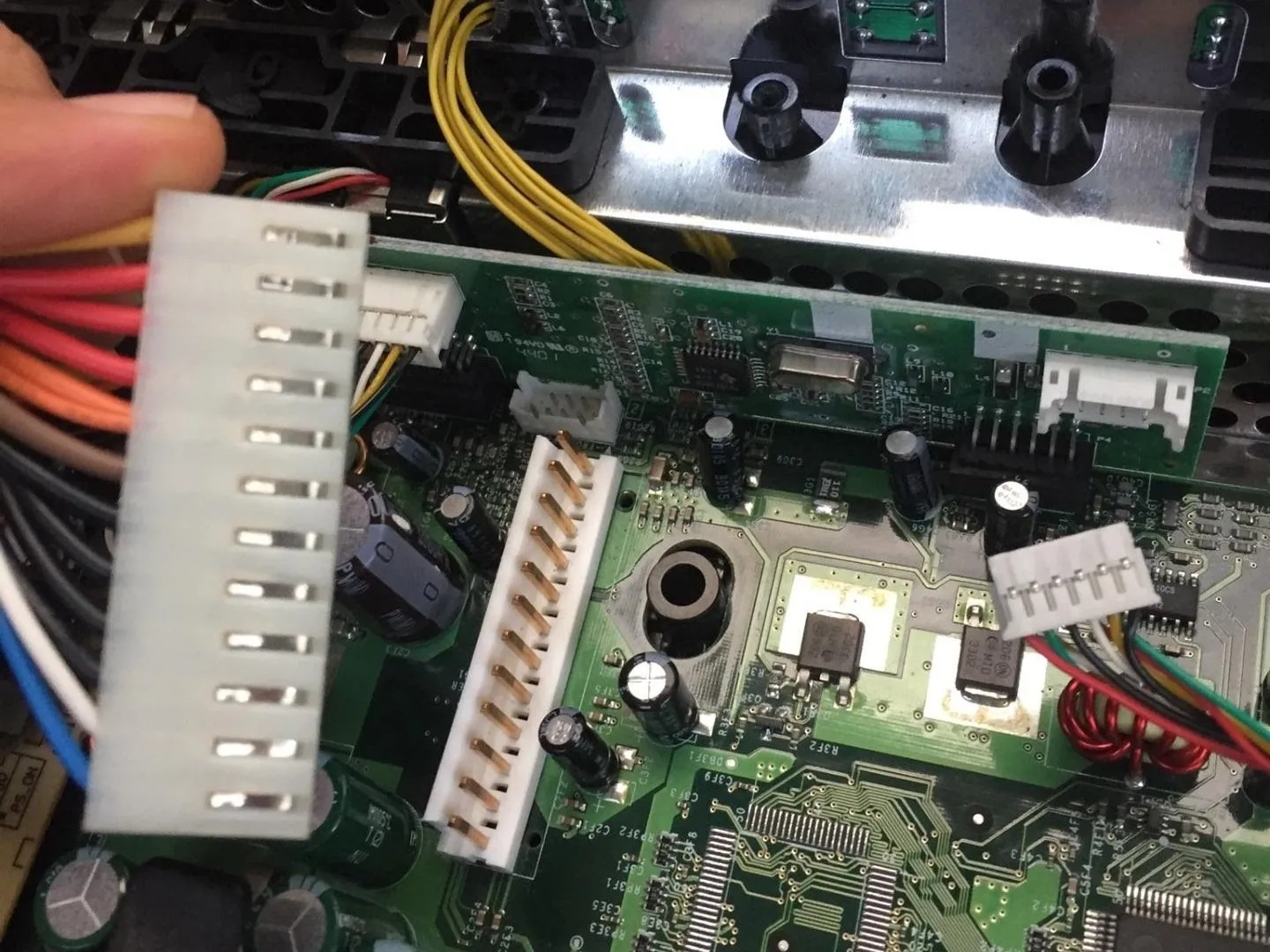

Шаг 7 Радужный провод

• Где-то на материнской плате будут разноцветные провода, которые соединены вместе, и просто отсоедините их.

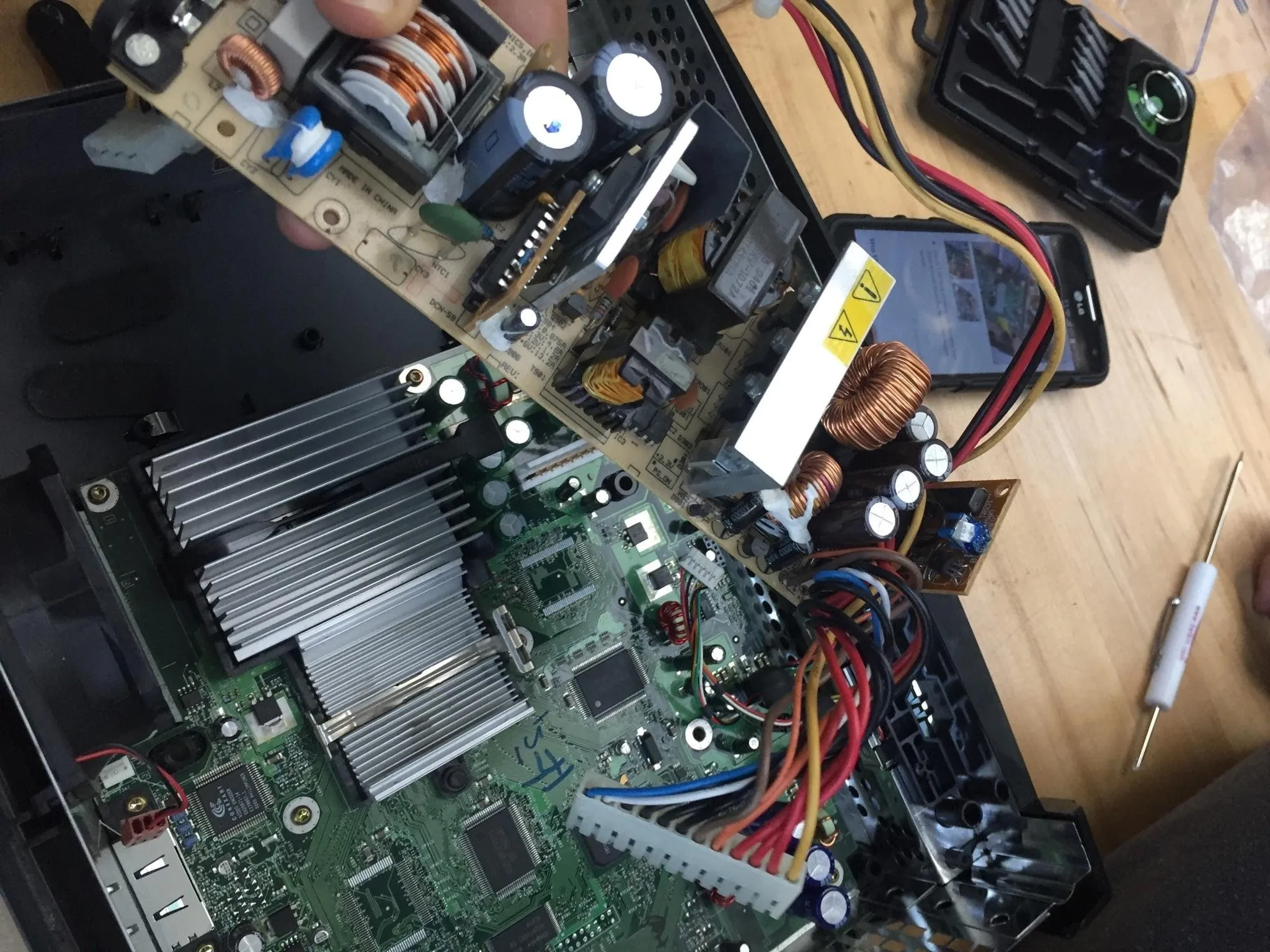

Шаг 8 Снятие трансформеров

• Слева от провода Rainbow находится множество трансформаторов, которые нам нужно будет вынуть.

• Там будут винты, удерживающие их, так что просто осмотрите трансформаторы.

• Отсоедините все провода, которые к нему подключены, прежде чем брать его в руки.

• Отложите его в сторону, если это не то, что вам нужно.

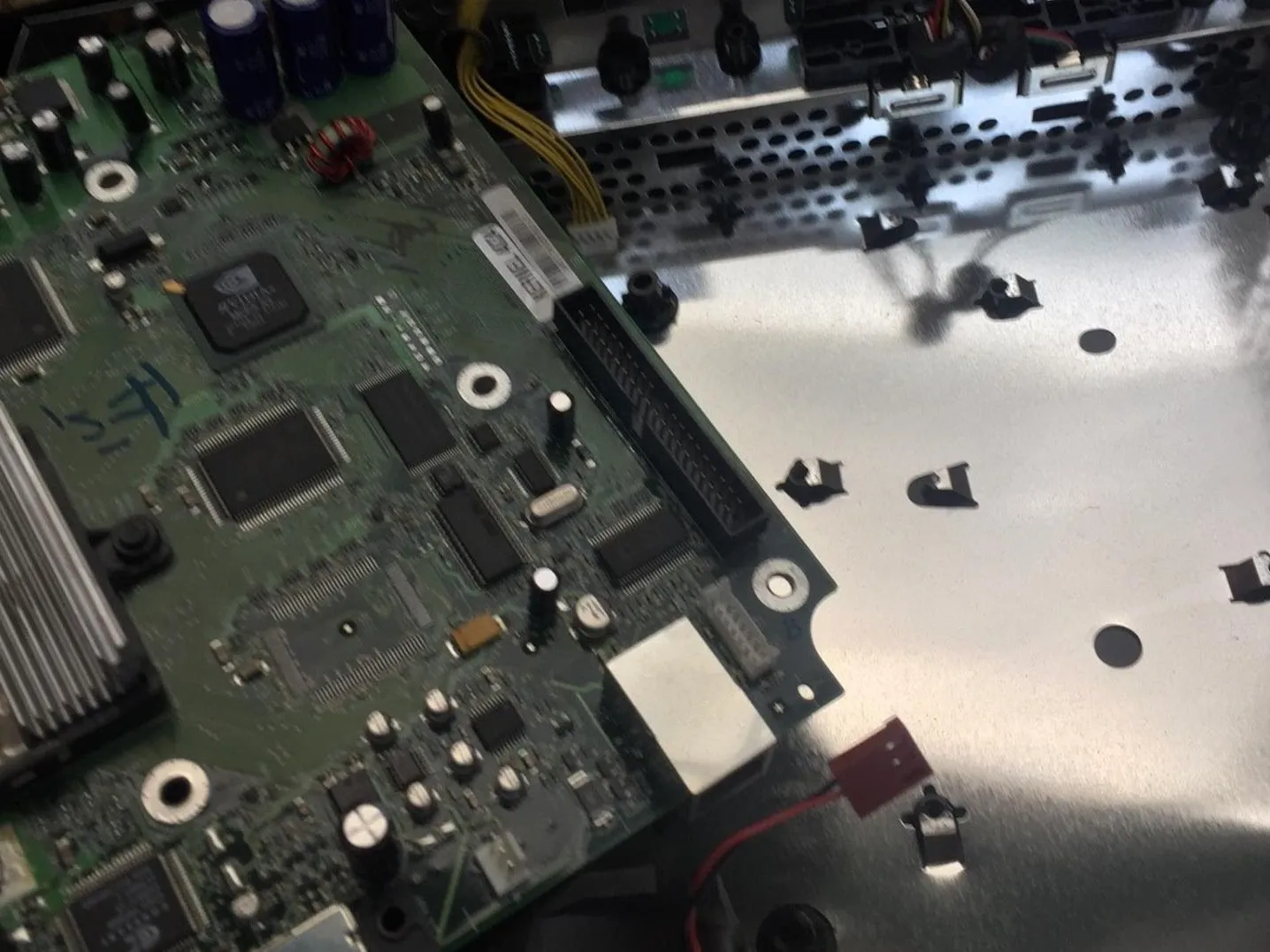

Шаг 9 Материнская плата

• Когда трансформаторы исчезнут, осмотрите материнскую плату, которая должна быть последней из оставшихся электронных компонентов.

• Там также будут винты, когда вы найдете их, открутите их и все, что вам нужно сделать, это аккуратно вынуть материнскую плату.

• После этого вынимайте материнскую плату.
