Разборка Xbox

Введение

Оригинальная Xbox была одной из самых продаваемых игровых приставок всех времен, она обладала потрясающей графикой по сравнению с Playstation 2, Nintendo Gamecube и Nintendo 64. Теперь давайте заглянем внутрь...

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Xbox

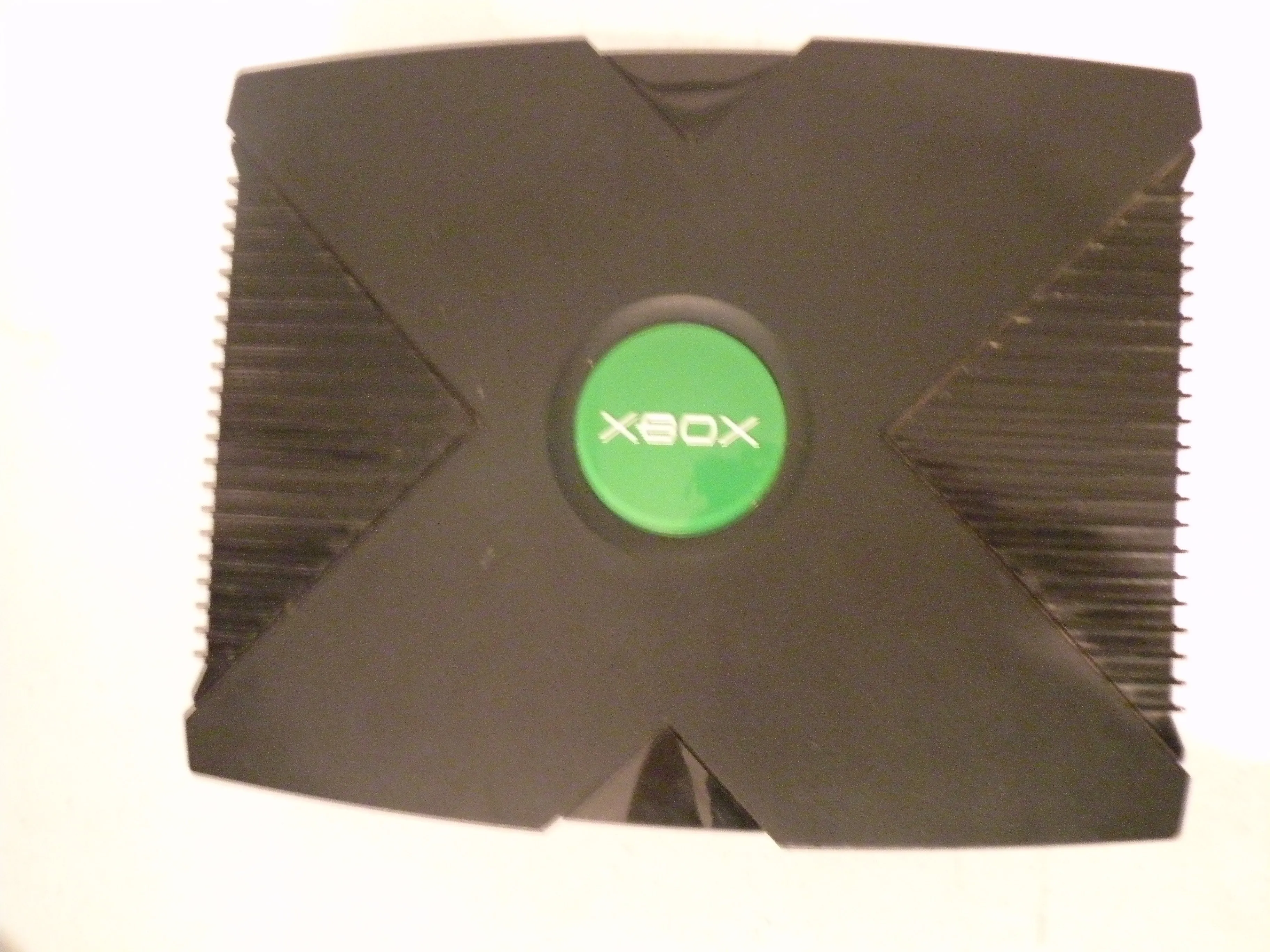

• Xbox, не такой красивый, каким он был, когда я купил его 7 лет назад.

Шаг 2

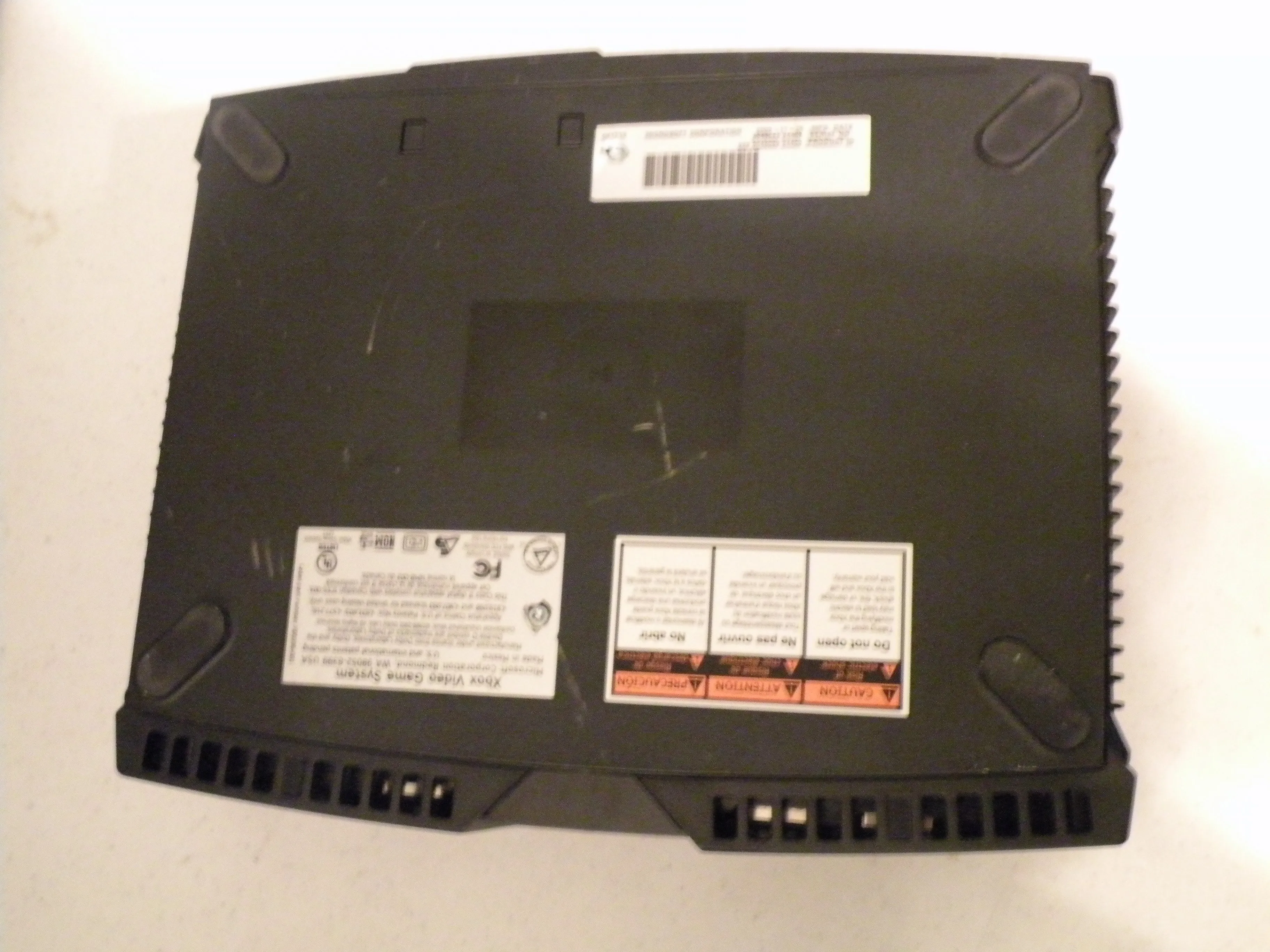

• Чтобы начать разборку, переверните консоль так, чтобы она оказалась вверх ногами.

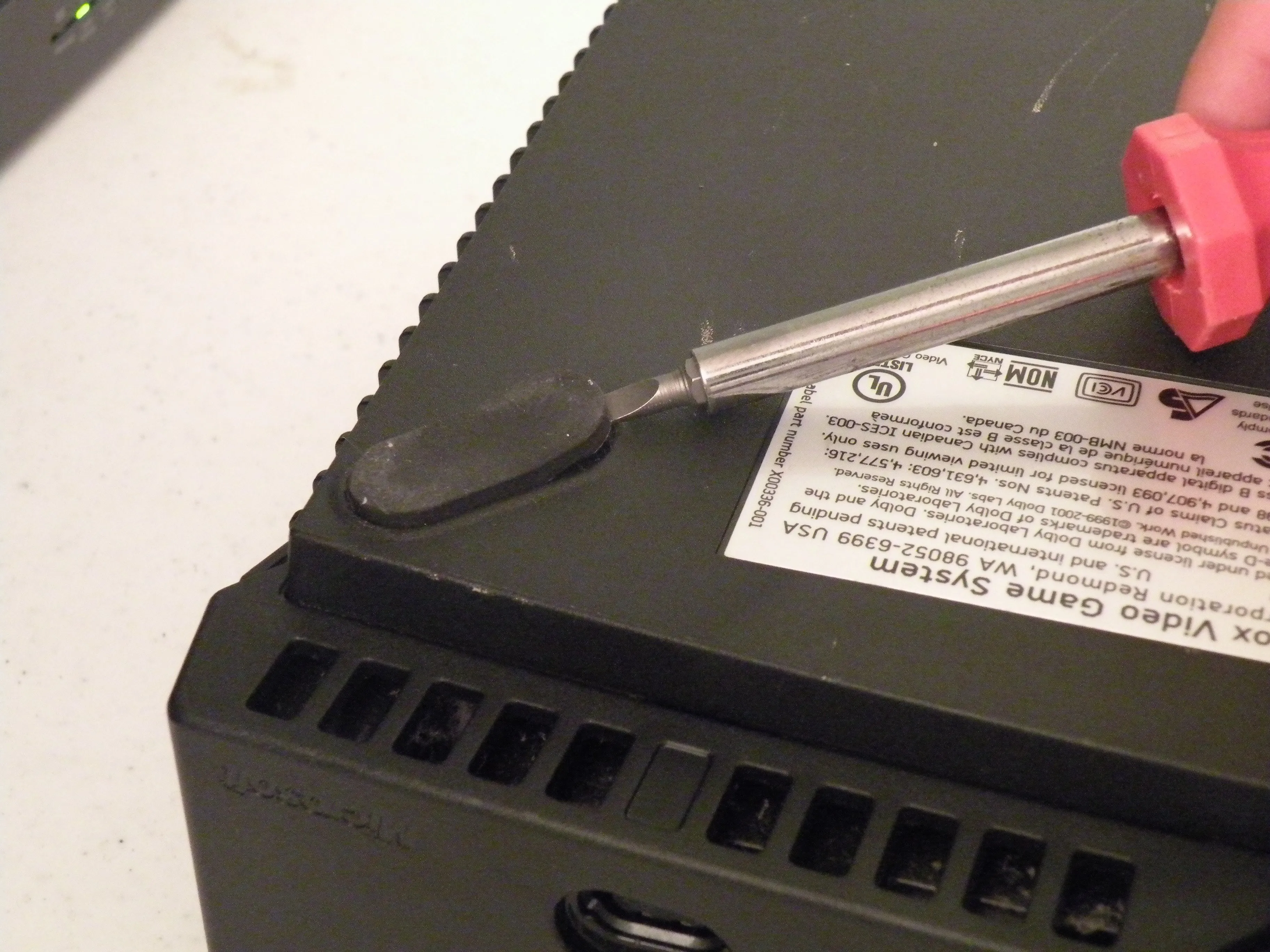

• Подденьте 4 резиновые прокладки плоской отверткой или мощной лопаткой. Чтобы снять их, потребуется небольшое усилие.

Шаг 3

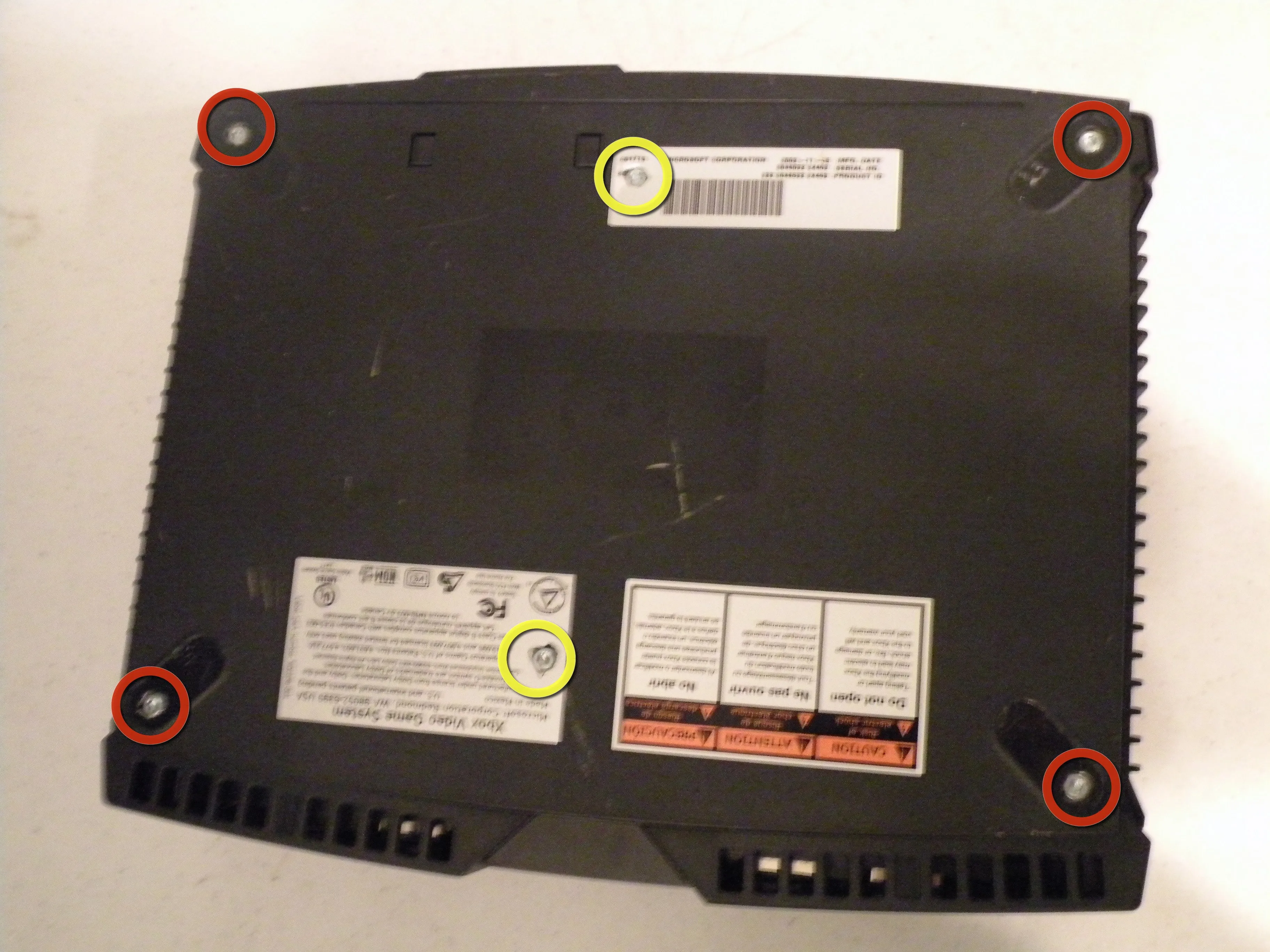

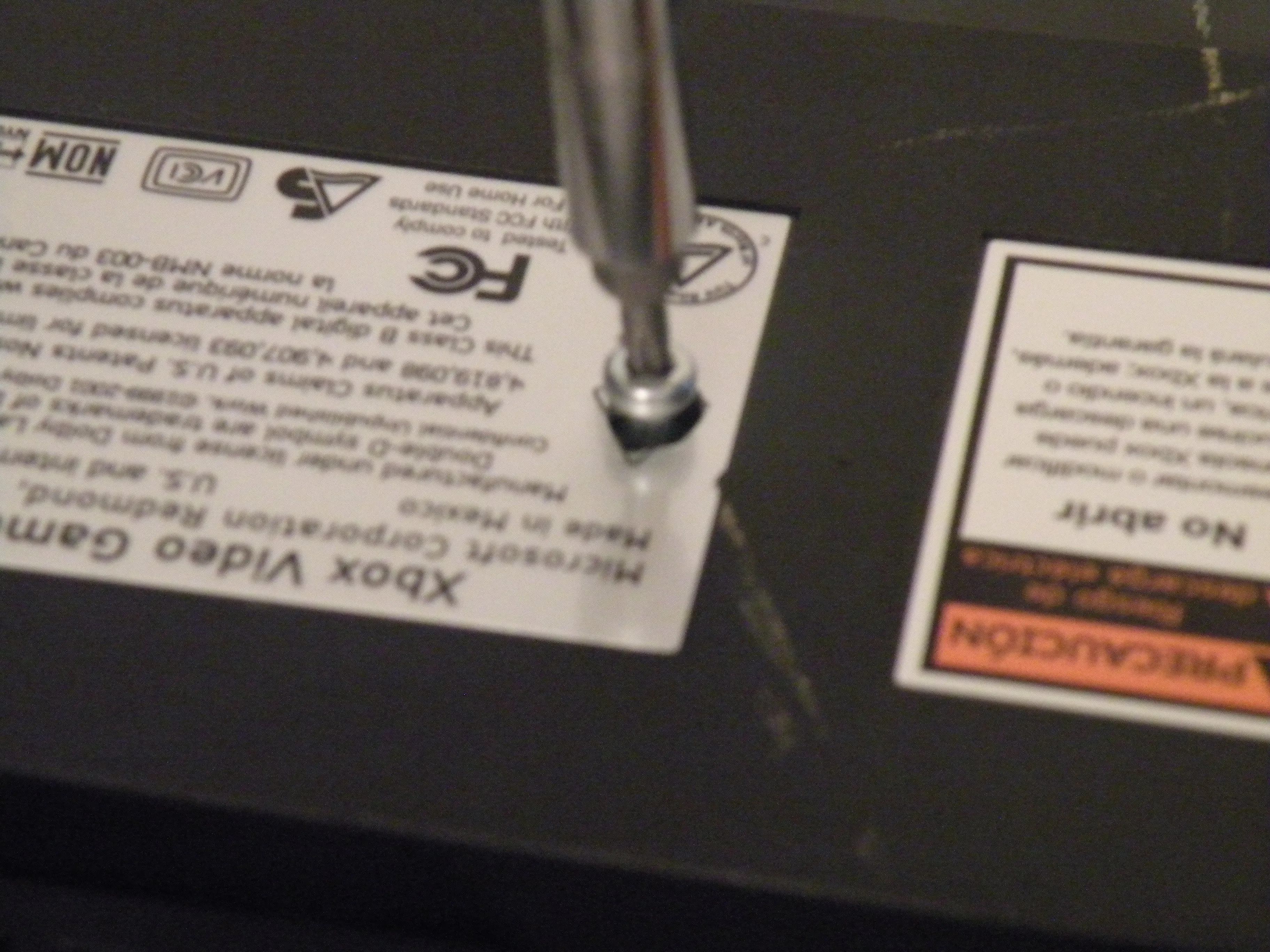

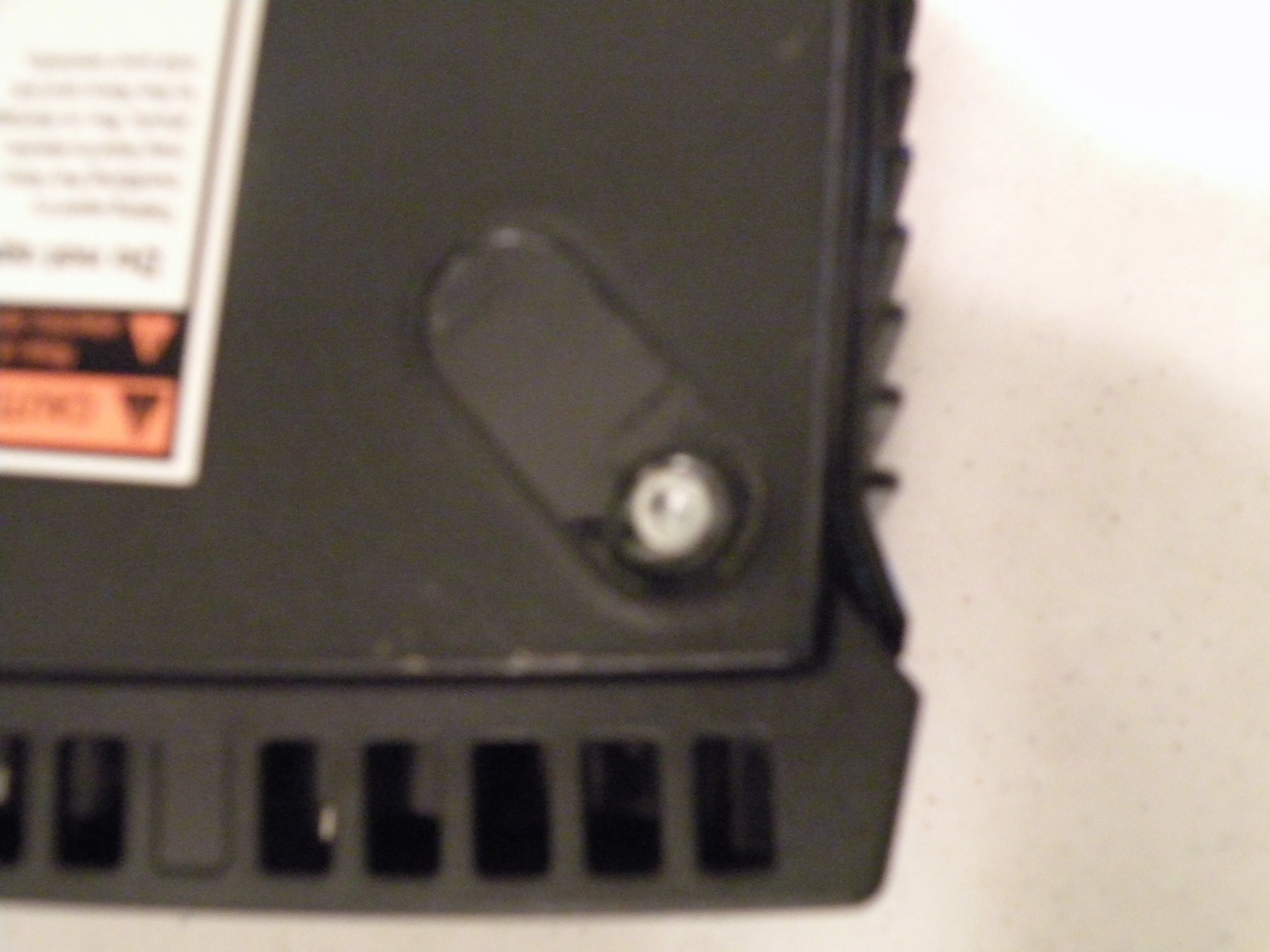

• В результате этого должны открыться 4 винта T10 Torx, но еще 2 скрыты наклейками.

• Скрытые винты показаны желтым цветом.

• Удаление двух винтов, скрытых наклейками, приведет к аннулированию гарантии, хотя я уверен, что срок гарантии уже истек.

Комментарии к шагу

На моем Crystal Xbox винты снизу (шаг 3) были винтами T20, а не T10.

@Yaro

Теперь, когда и Microsoft, и Sony являются ветеранами консольного рынка, ваше утверждение о том, что x86 выберет только неопытный новичок, не выдерживает критики. Я полагаю, что вы знаете о вопросе меньше, чем думаете - ни о мотивах выбора архитектуры, ни о соображениях производительности.

Кроме того, Apple перешла на Intel не для того, чтобы облегчить страдания разработчиков. В то время и в течение долгого времени после этого (по сути, это проблема и сегодня) написание программного обеспечения, которое компилируется в нативный код как для OS X, так и для всего остального, оставалось проблемой. Разработчики тут ни при чем; в конце концов, в языках высокого уровня, на которых разработчики проводят большую часть своего времени, целевой микроарх не имеет особого значения. Скорее, это было связано с тем, что IBM постоянно не удавалось достичь поставленных целей по производительности. Их продукты PowerPC той эпохи просто не поспевали за x86 от Intel.

Для непосредственного применения то, что PPC может работать лучше, не имеет значения, если он не работает лучше.

С кем вы разговариваете?

Шаг 4

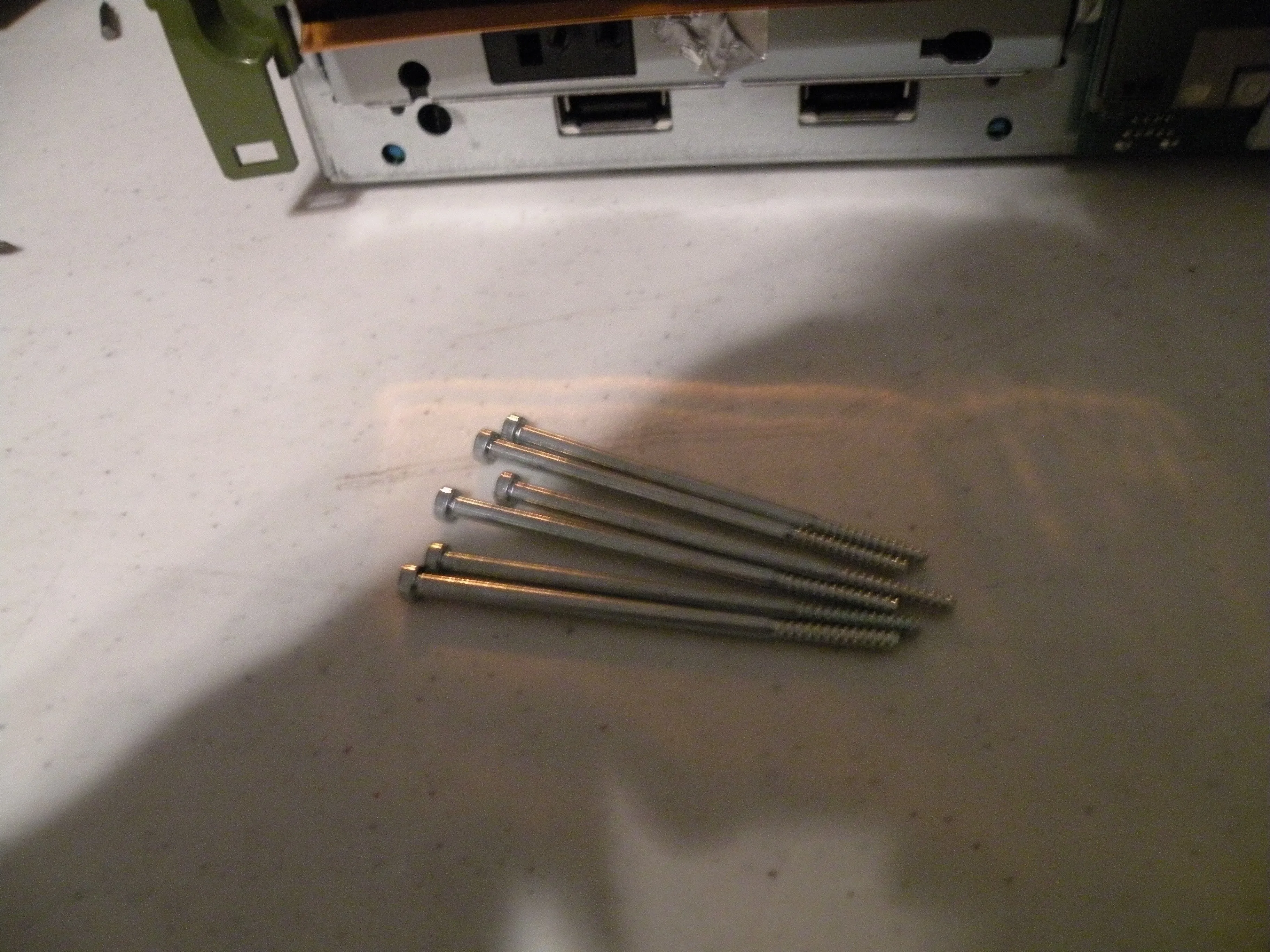

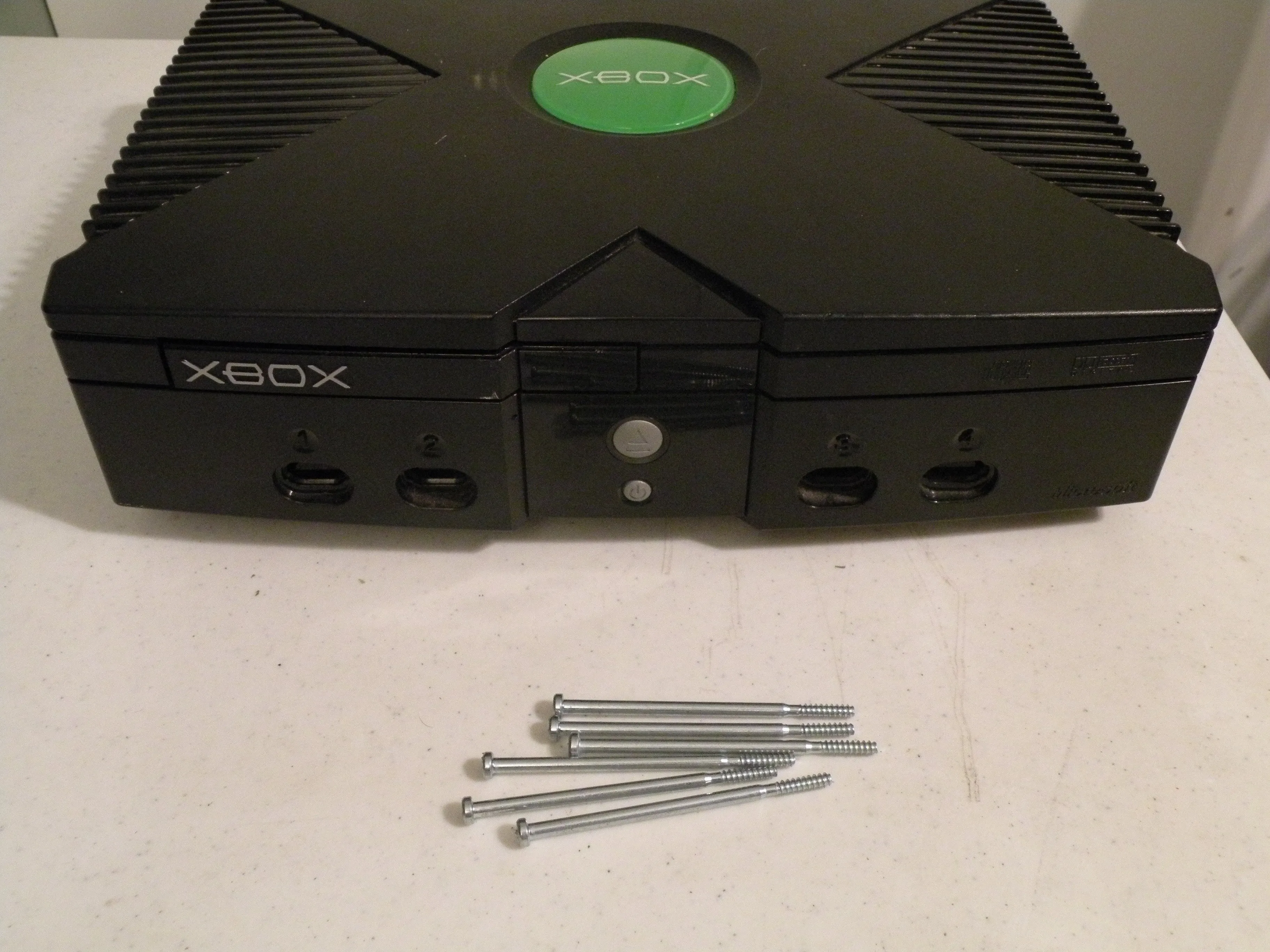

• Открутите 6 винтов T10.

• Хм, где мы их уже видели?

• Конечно же, в моей статье 'Разборка Xbox 360'!

Шаг 5

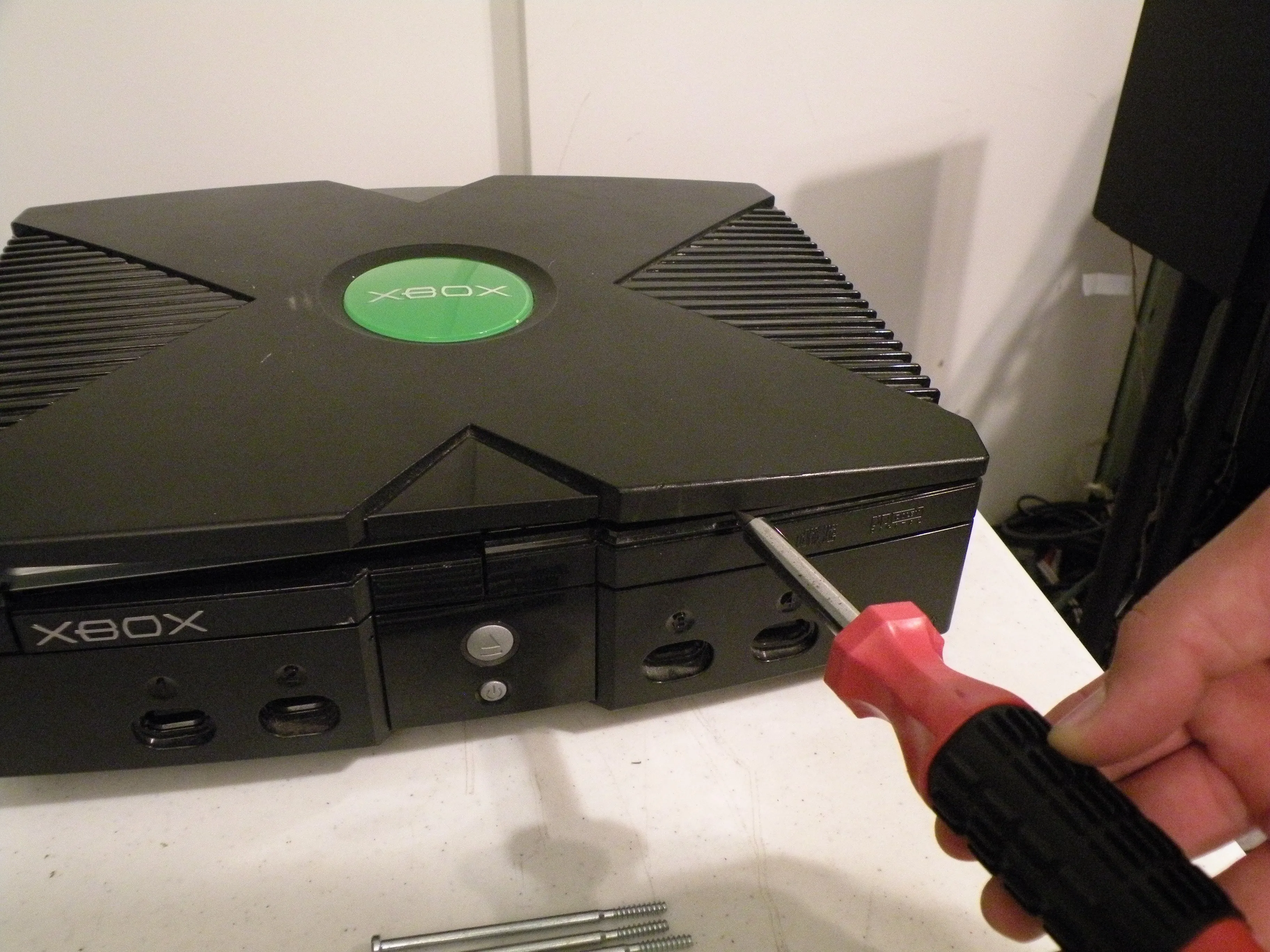

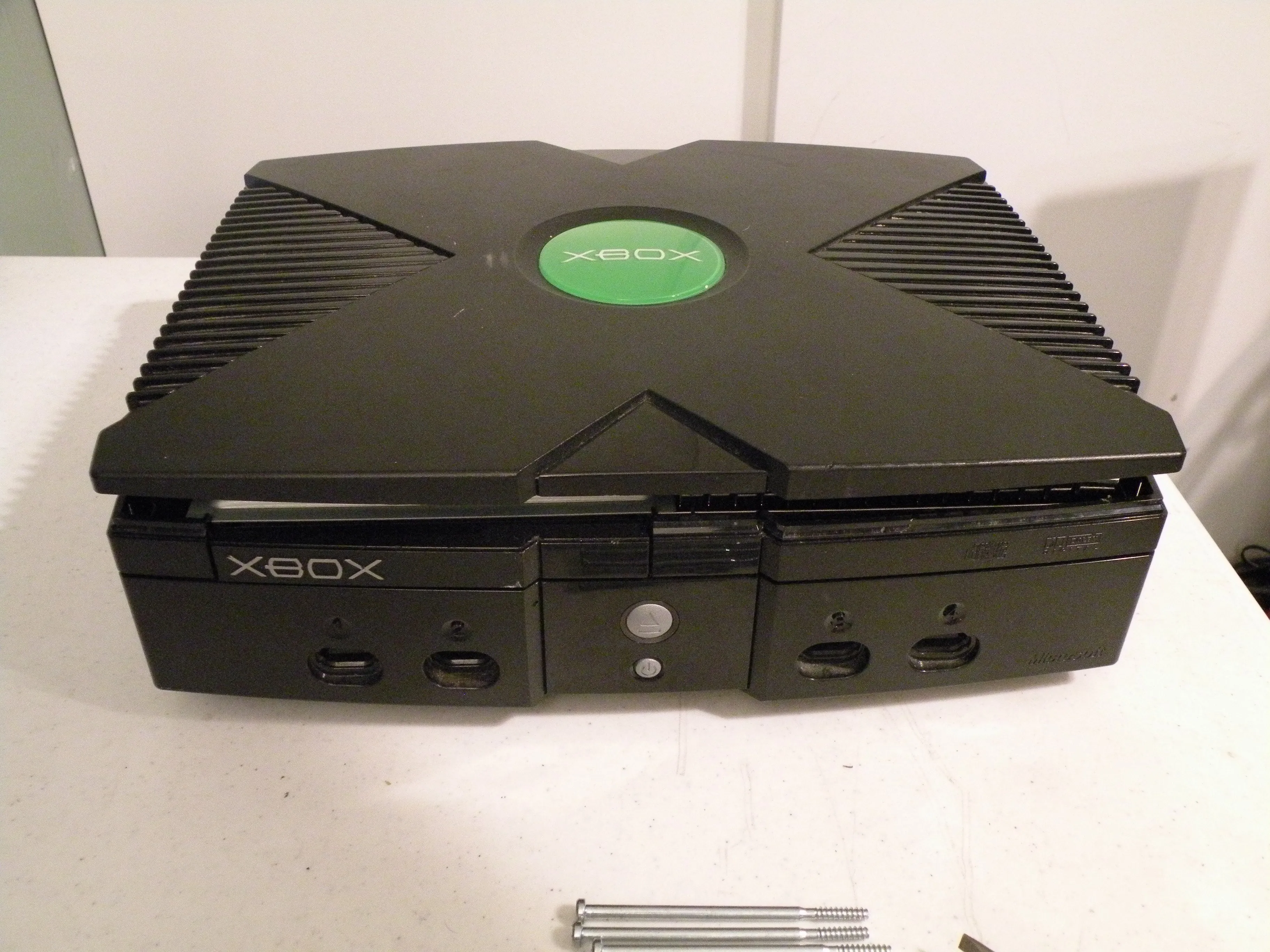

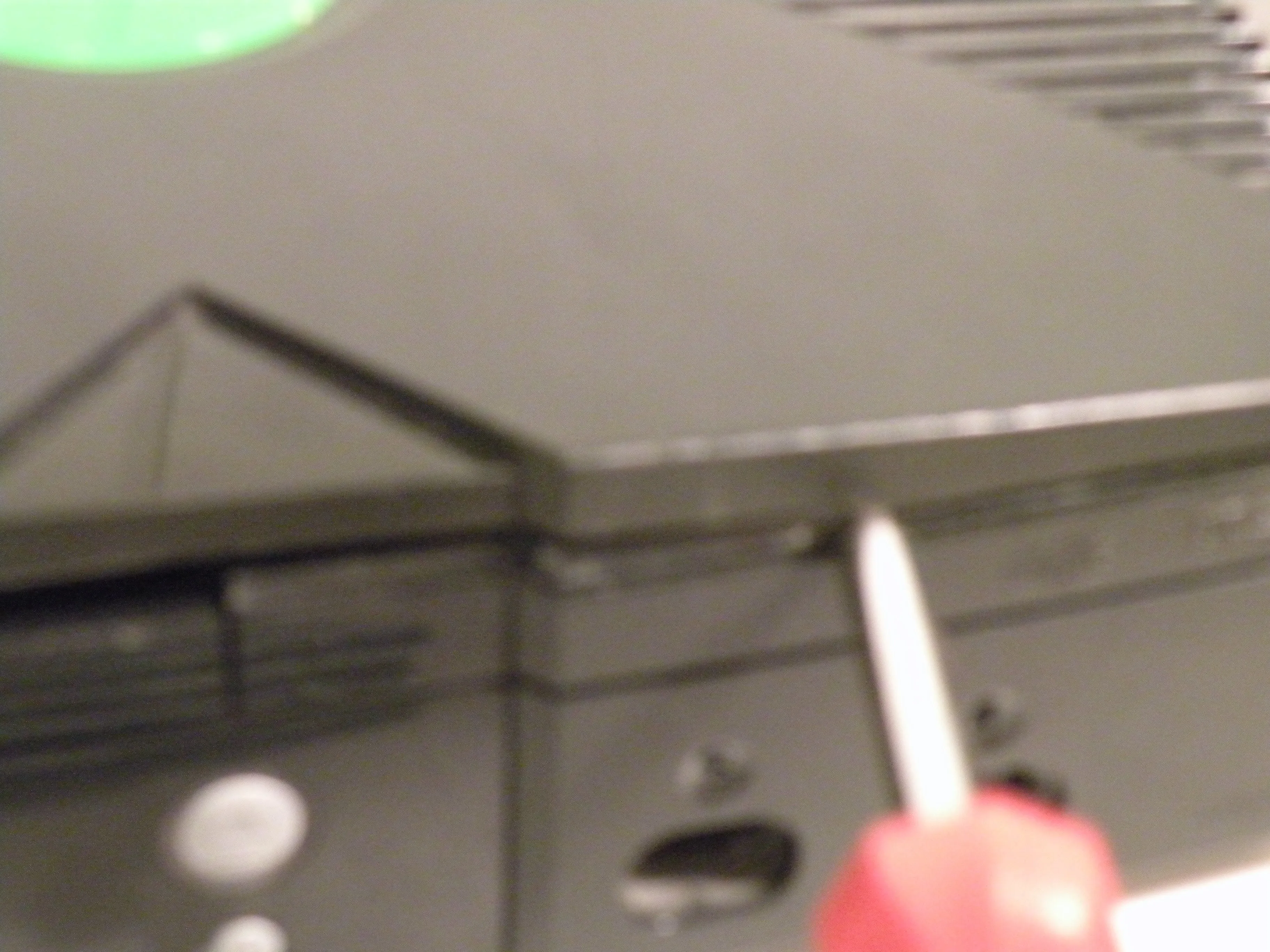

• Чтобы снять верхнюю половину консоли, переверните ее вертикально и с помощью плоской отвертки отделите две половинки.

Шаг 6

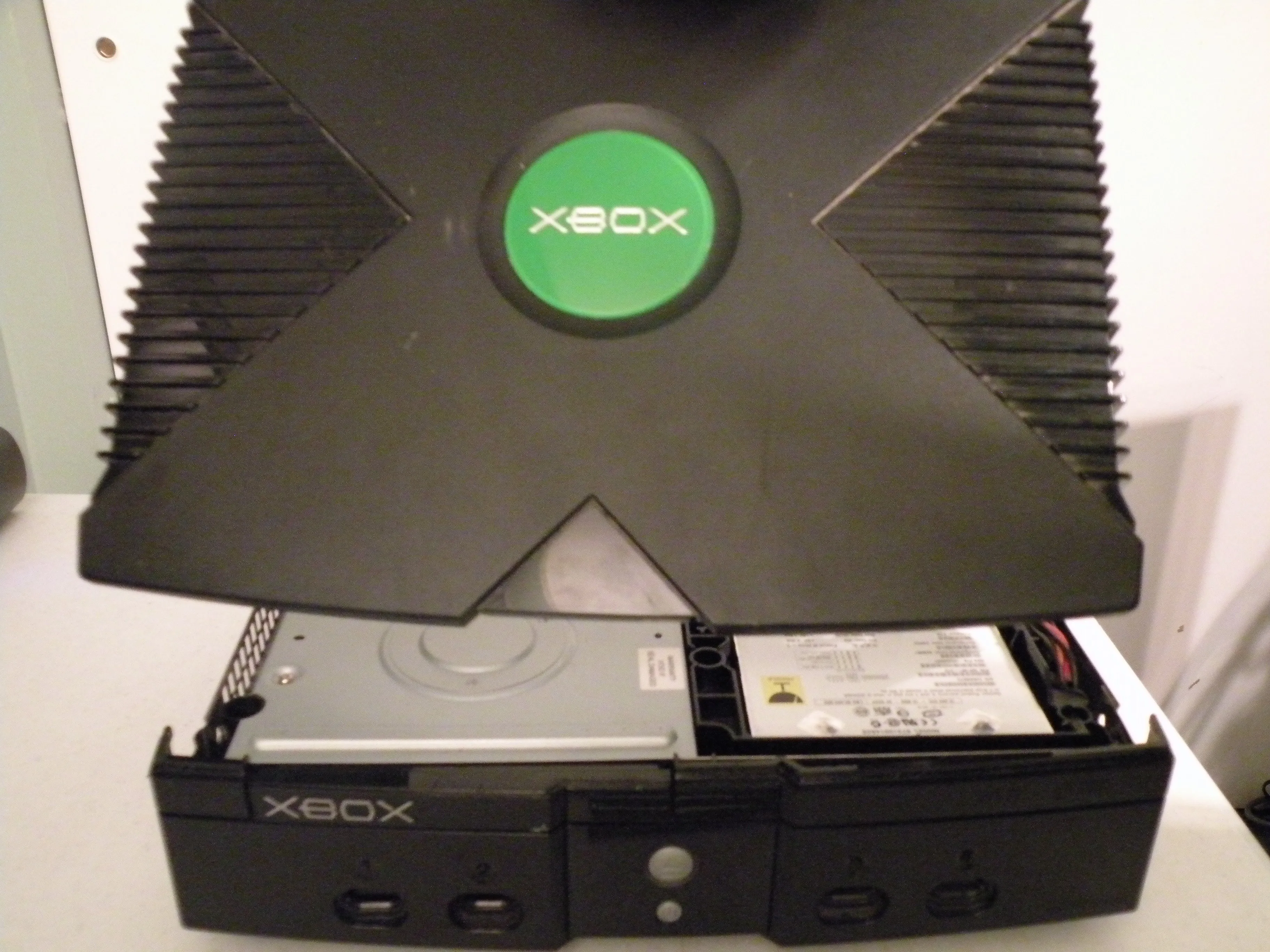

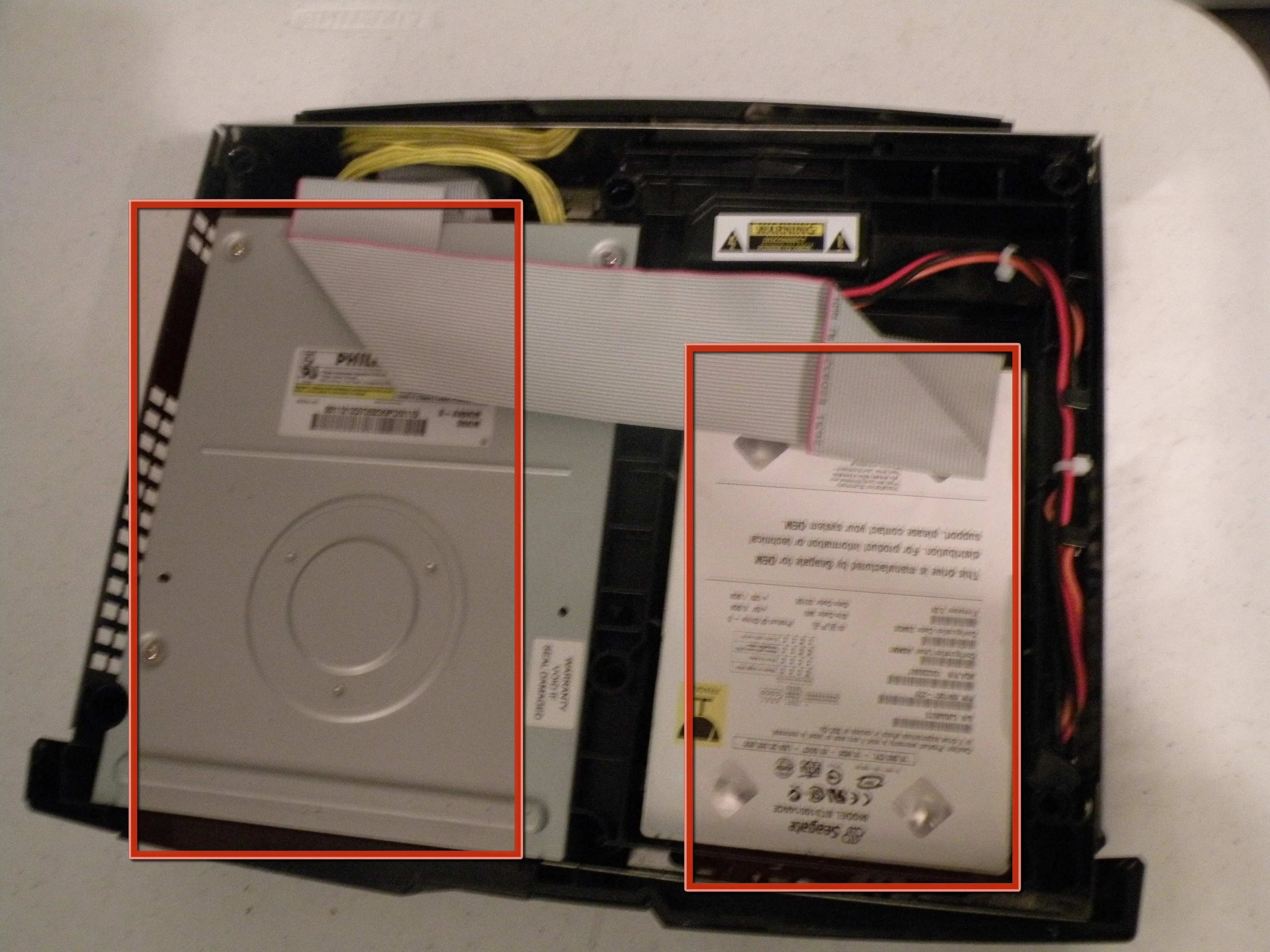

• Просто снимите верхнюю половину.

• При этом откроются приводы.

• Слева направо: Привод DVD-ROM и накопитель Seagate 8GB Parallel ATA.

Шаг 7

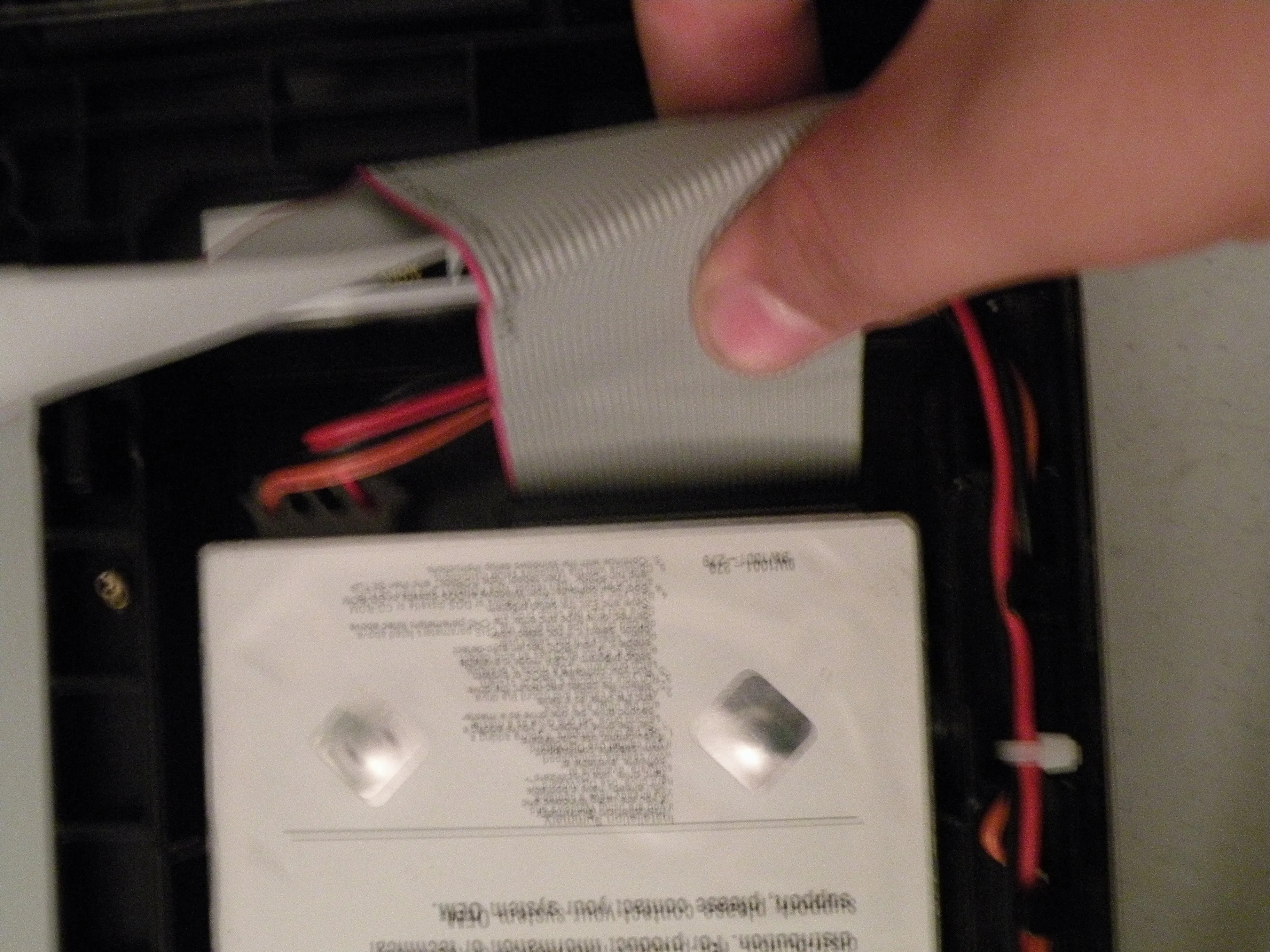

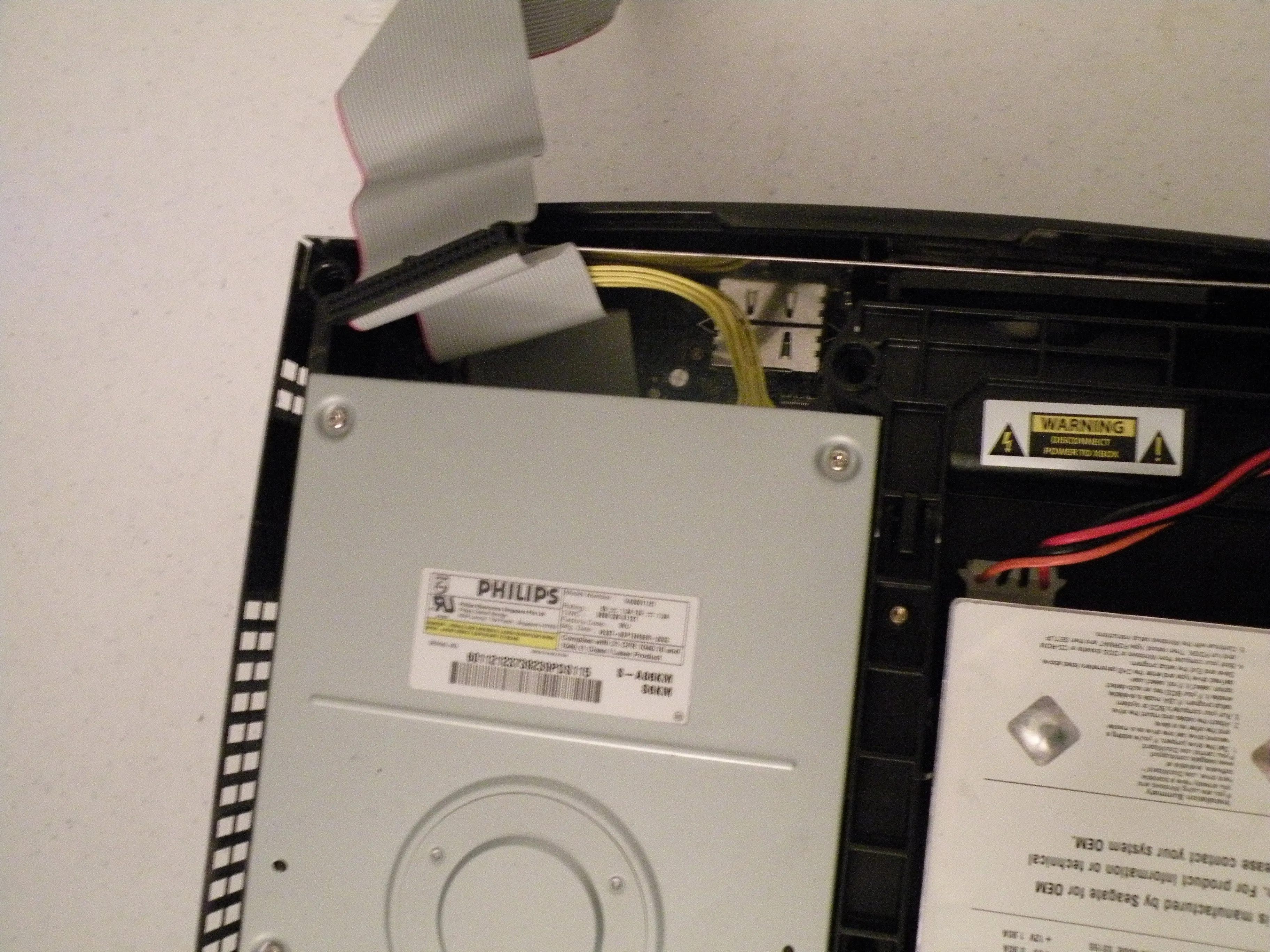

• Извлечение приводов

• Начните с отсоединения кабеля ATA от обоих приводов. На месте ленточного кабеля может остаться кусок двустороннего скотча.

Шаг 8

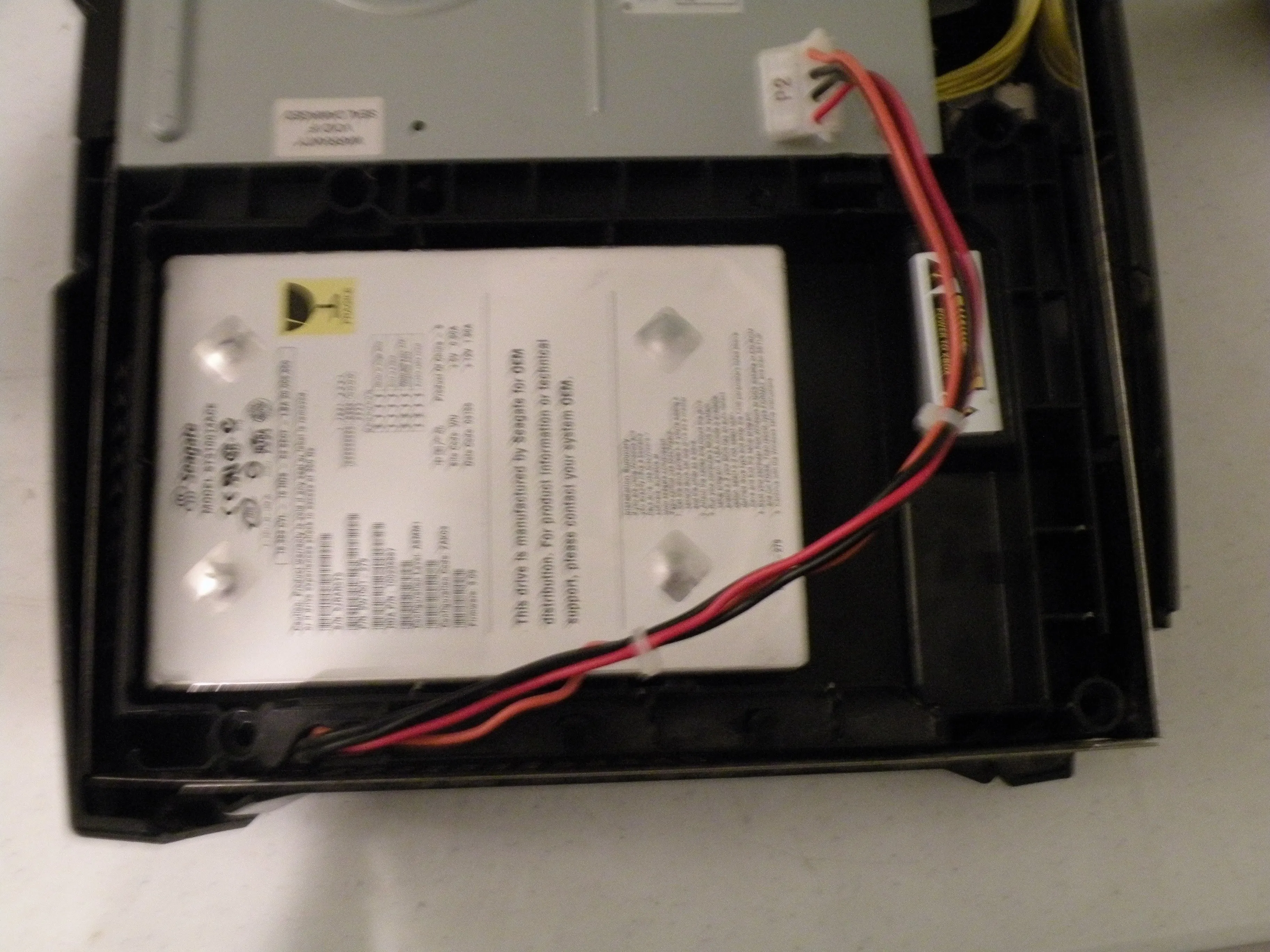

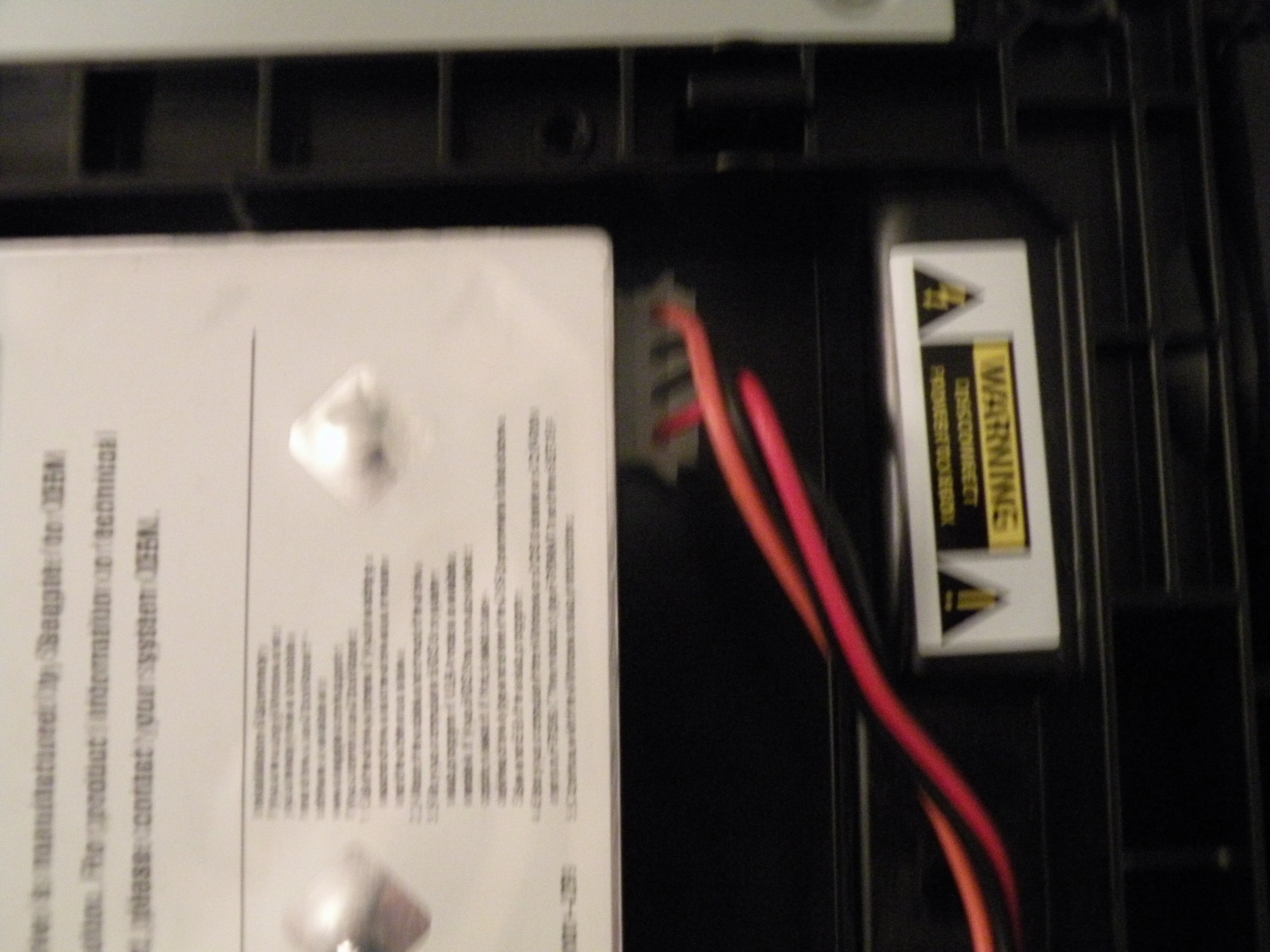

• Затем отсоедините кабели питания от приводов.

• Жесткий диск использует стандартный разъем molex для питания, а привод DVD-ROM - проприетарный разъем xbox, такой же, как у xbox 360.

Шаг 9

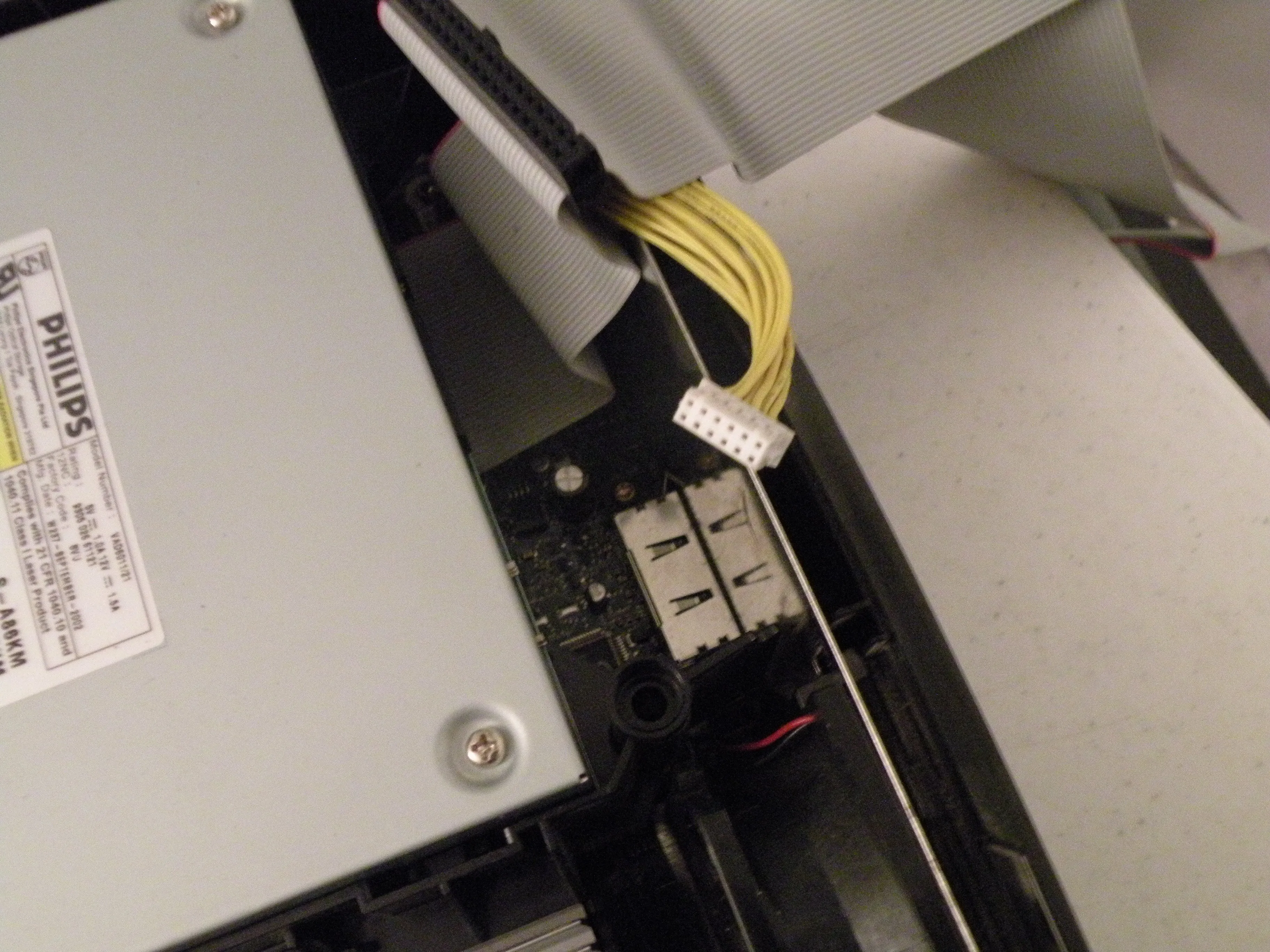

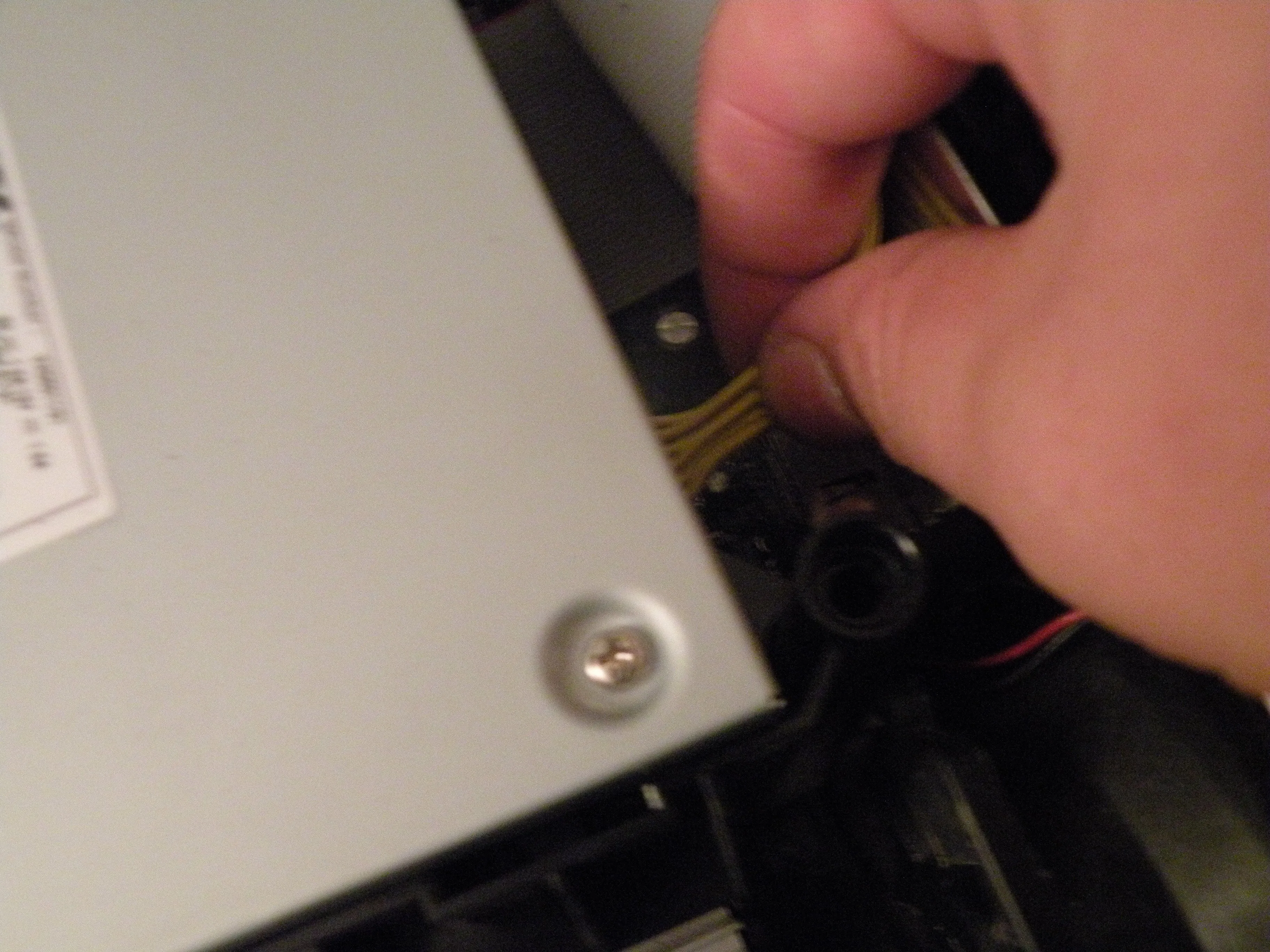

• Отсоедините кабель питания DVD-ROM.

Шаг 10

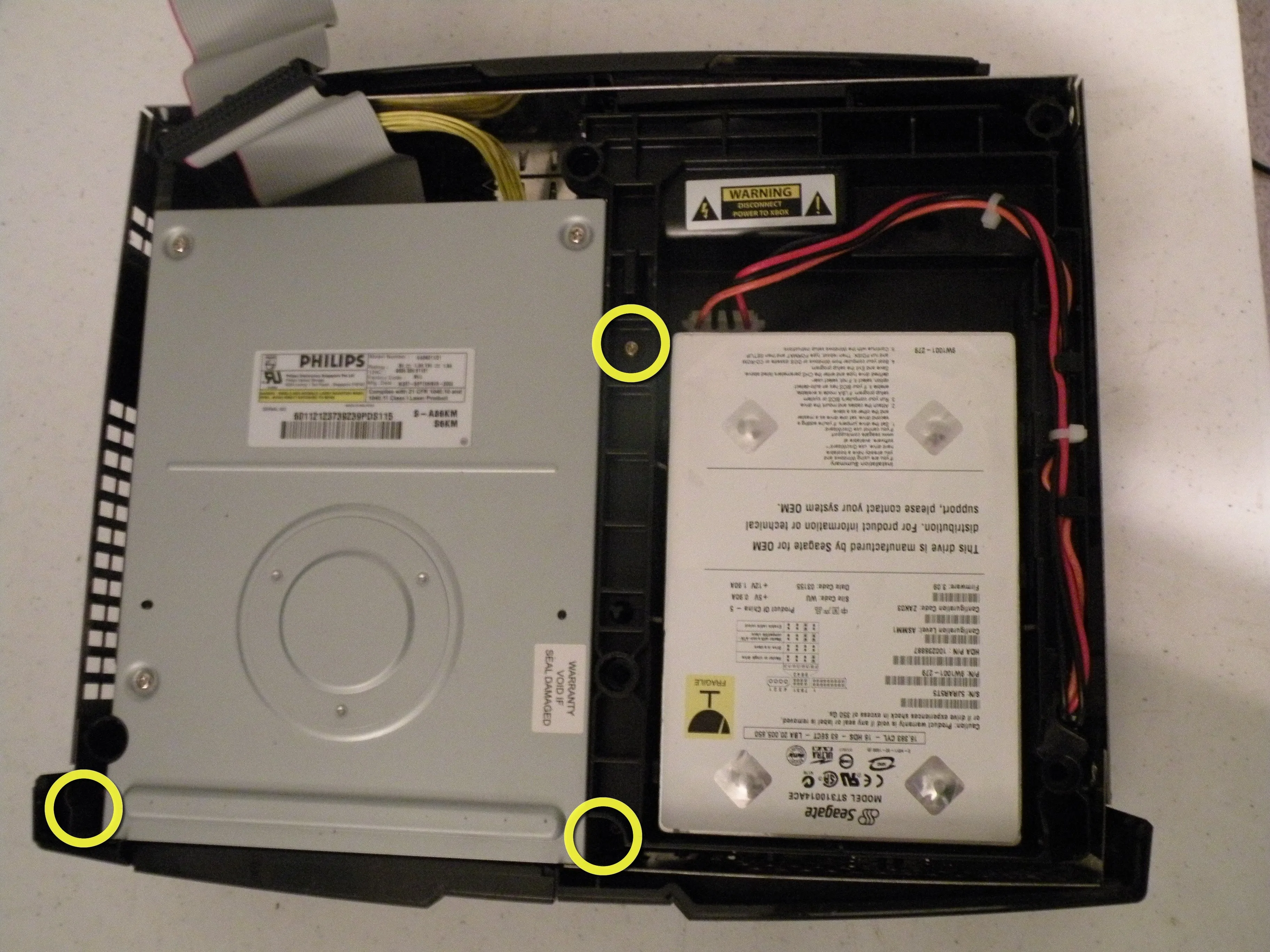

• Прежде чем мы сможем продолжить, здесь спрятаны 3 винта T8 Torx, которые нам нужно открутить.

Шаг 11

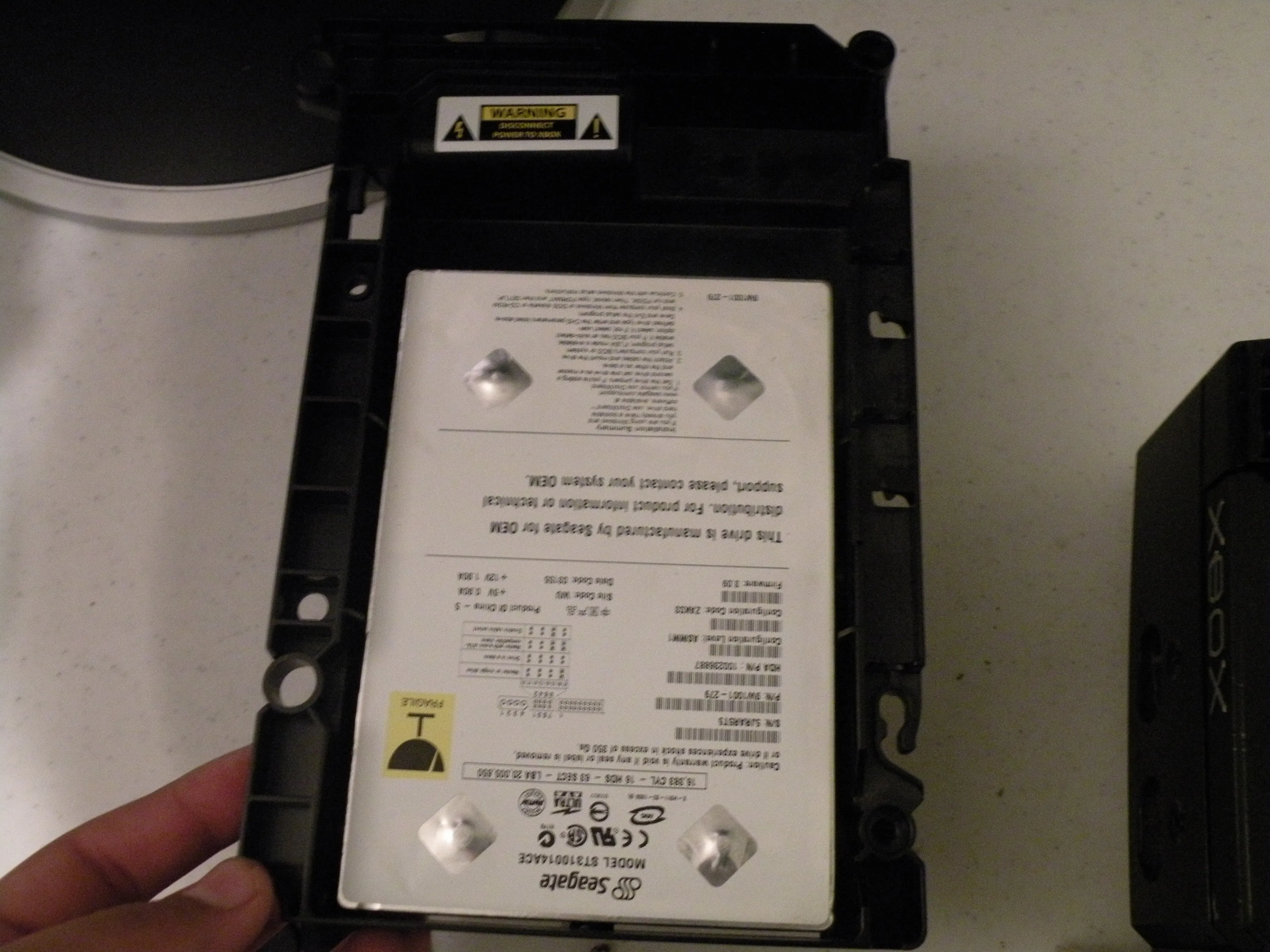

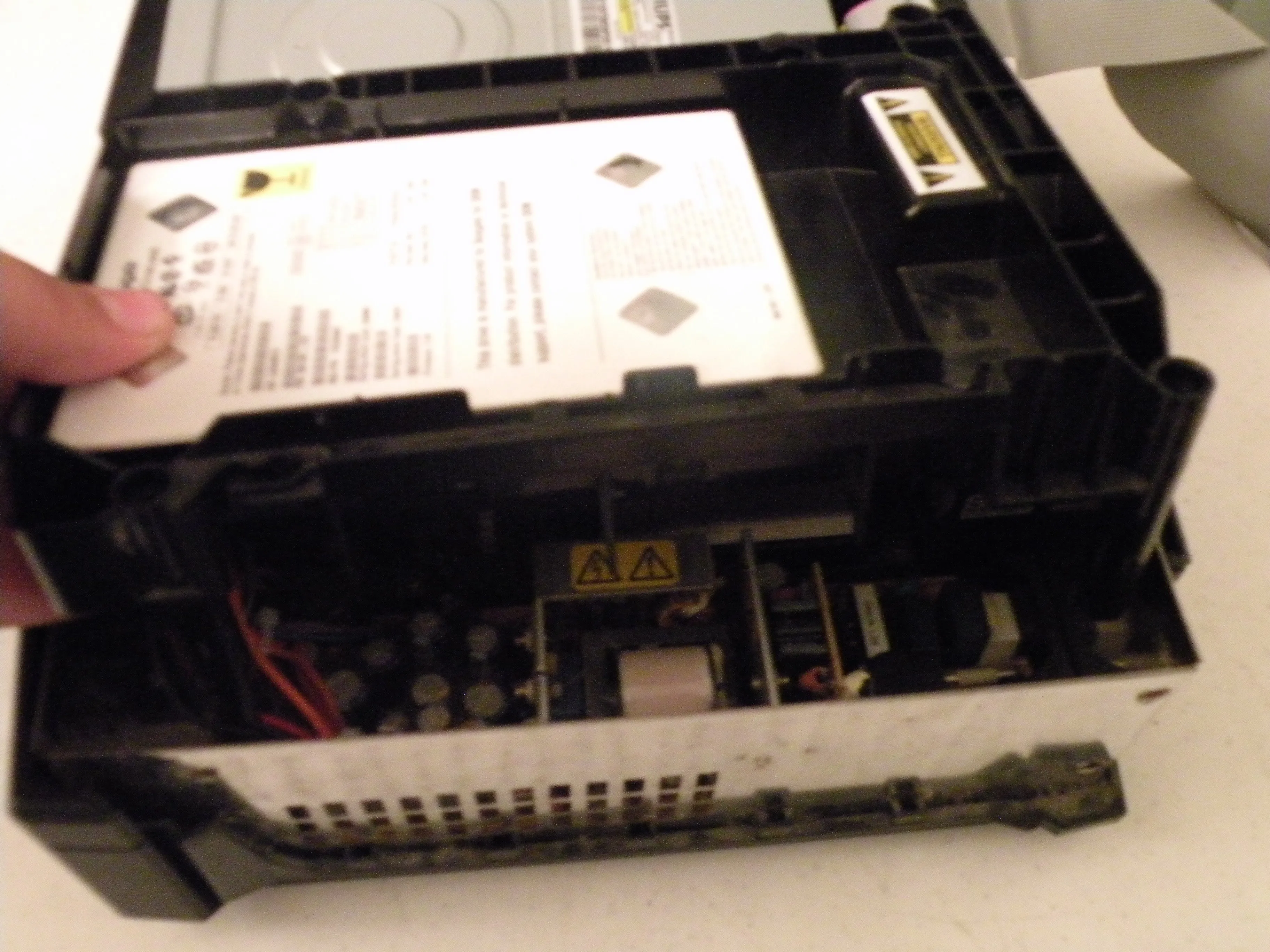

• Поднимите жесткий диск и прикрепленный к нему пластик, вам нужно будет проложить кабель питания, чтобы его можно было вытащить.

Шаг 12

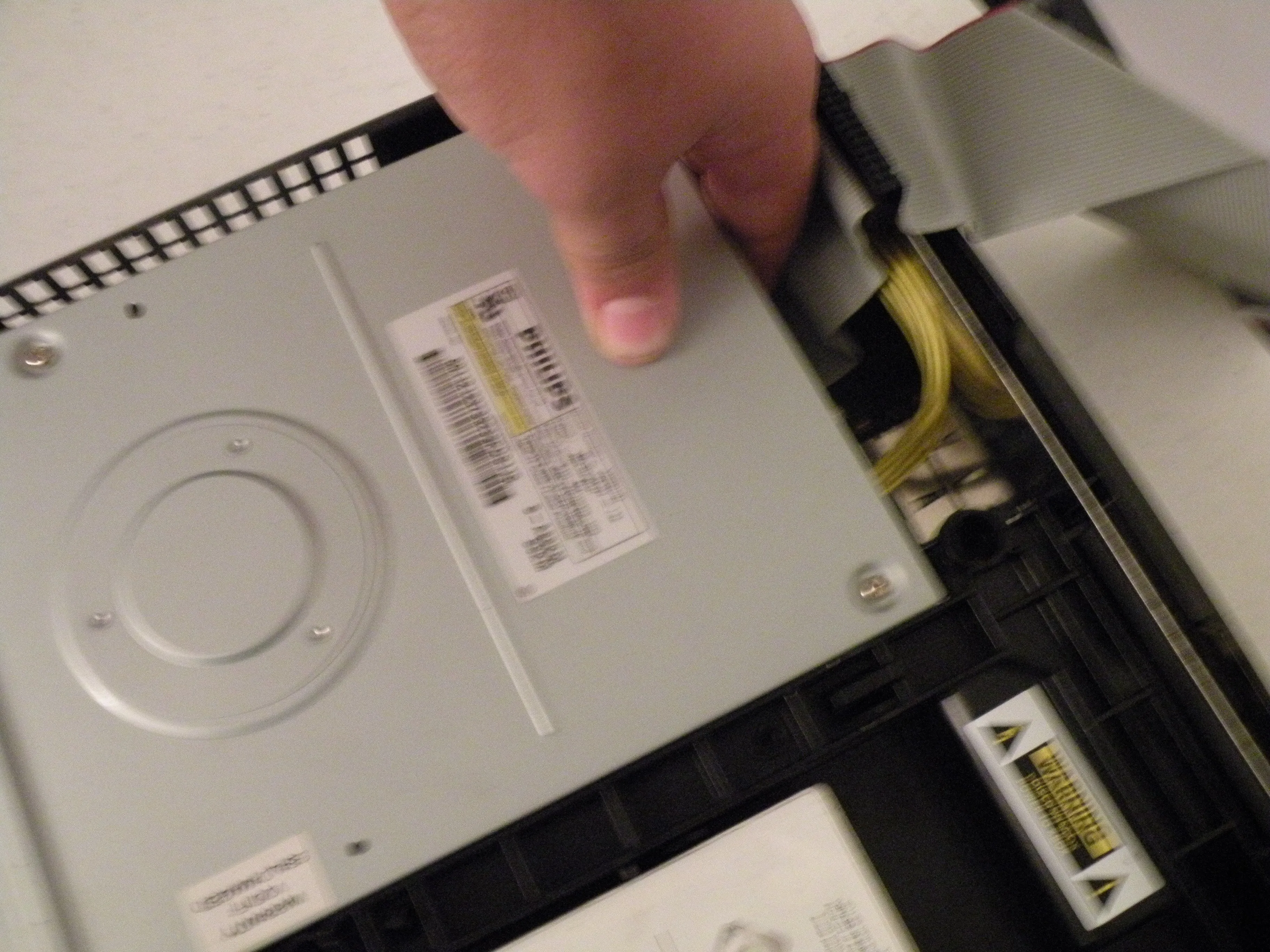

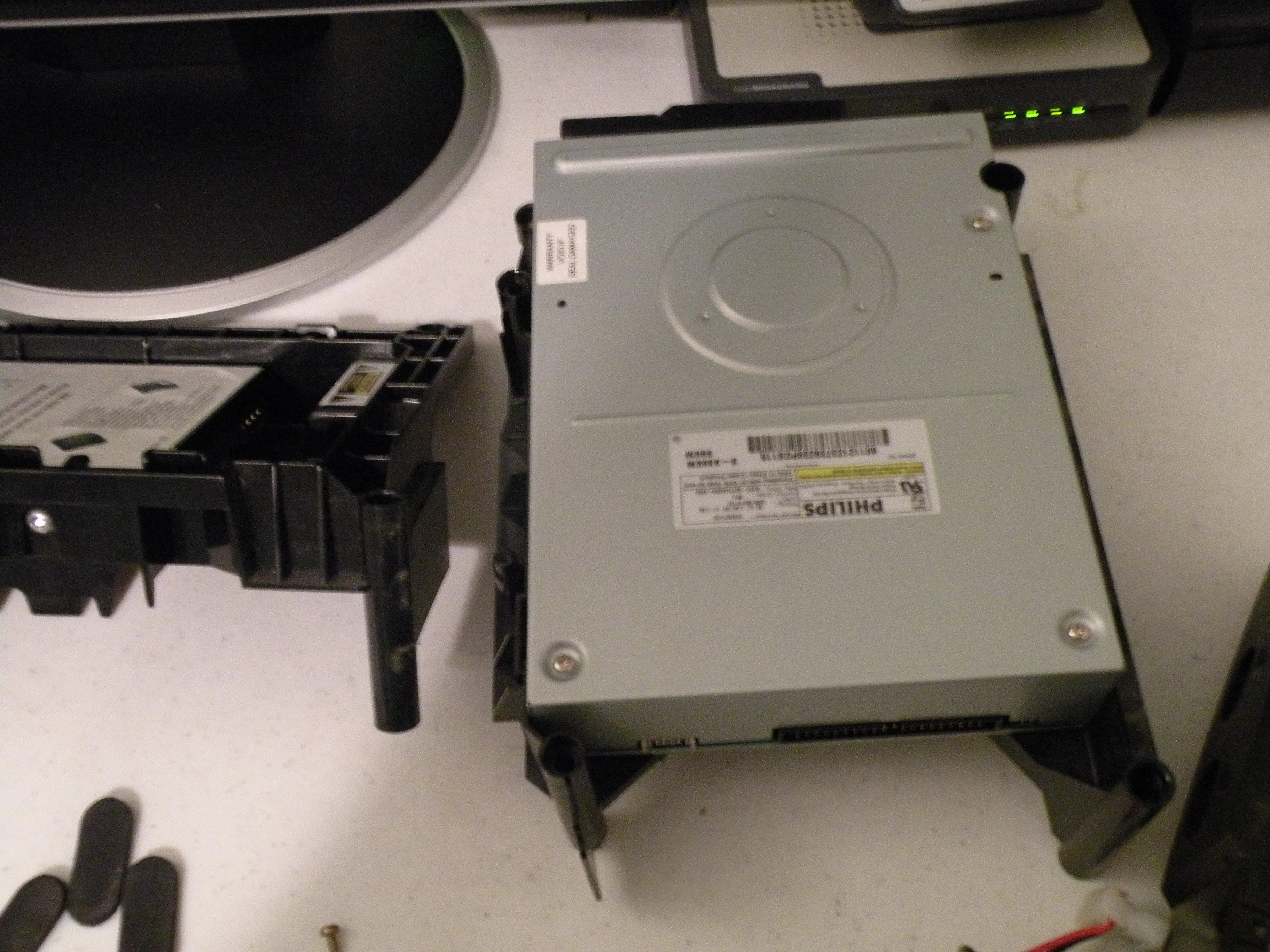

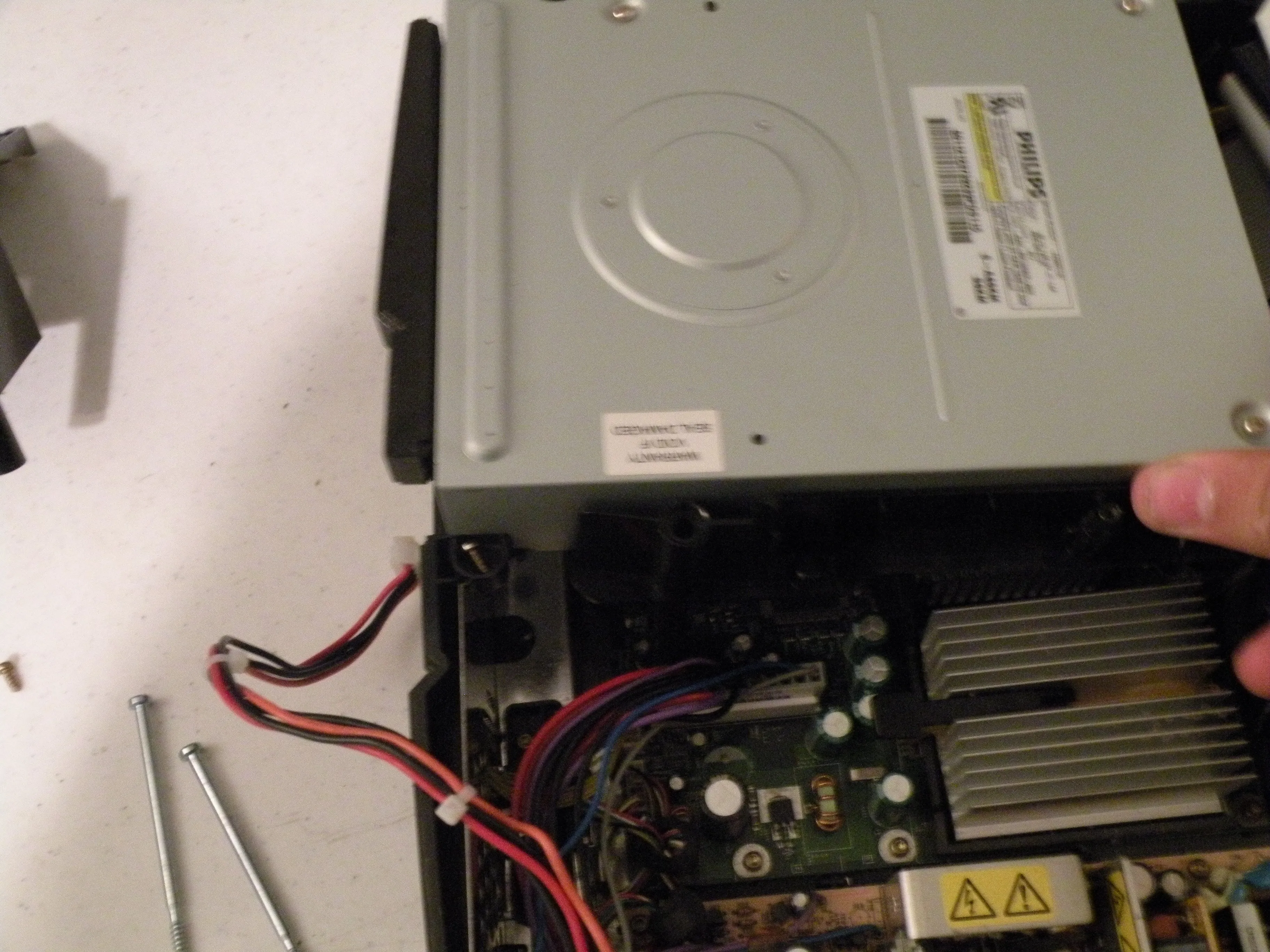

• Извлечение привода DVD-ROM.

• Поднимите привод DVD-ROM и прикрепленный к нему пластик. При этом откроется логическая плата.

Шаг 13

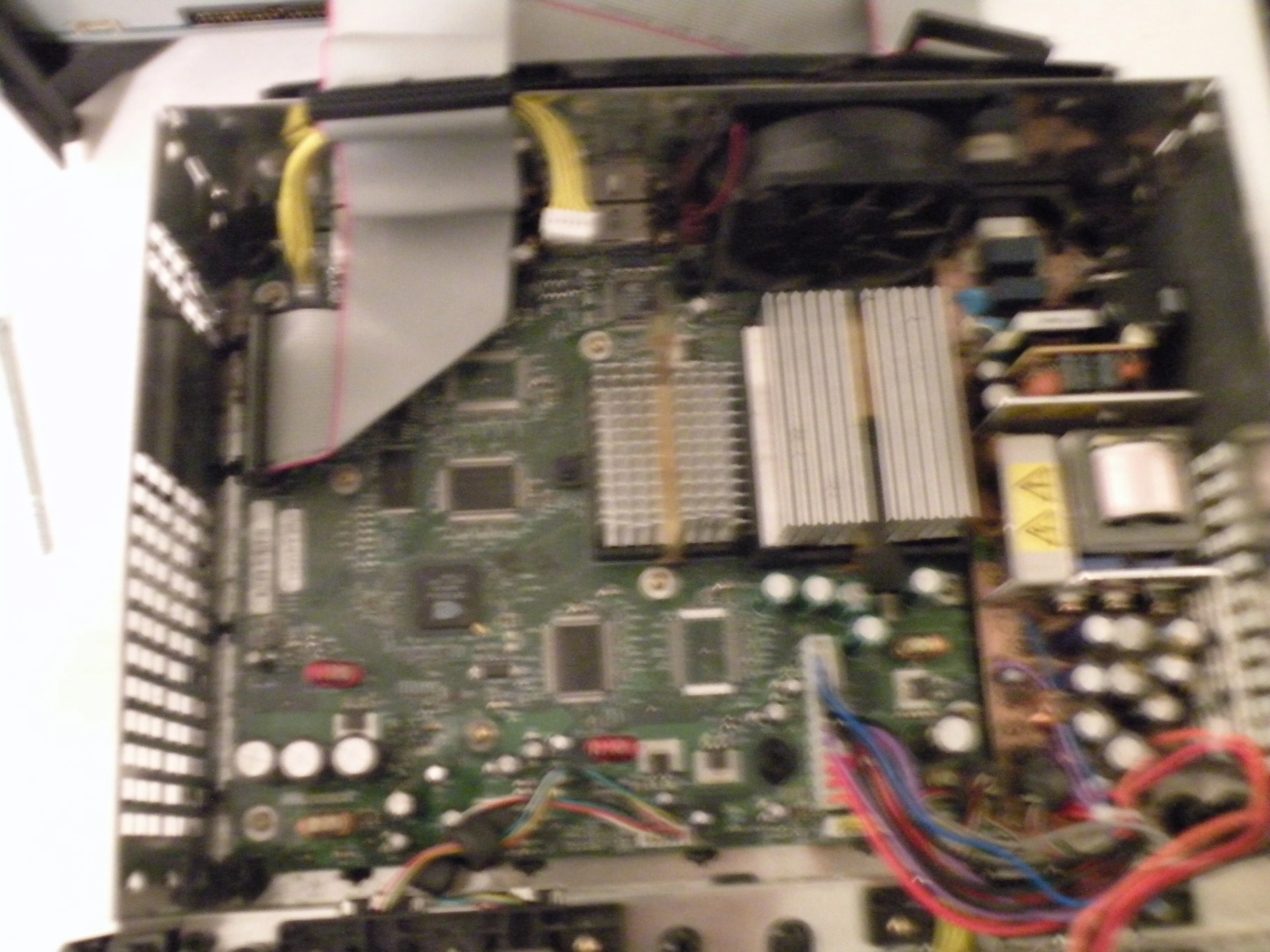

• Вот вид на логическую плату.

Шаг 14

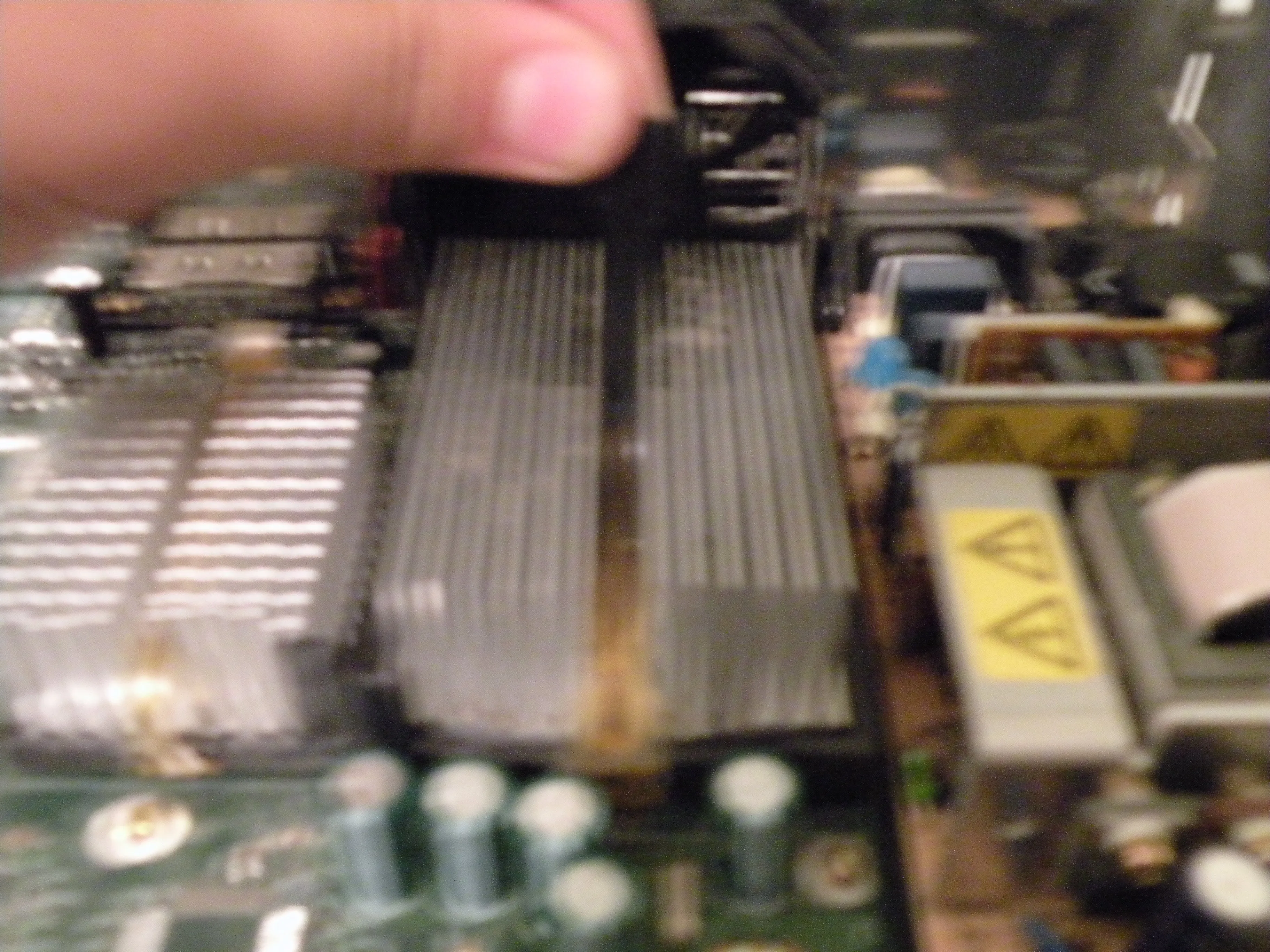

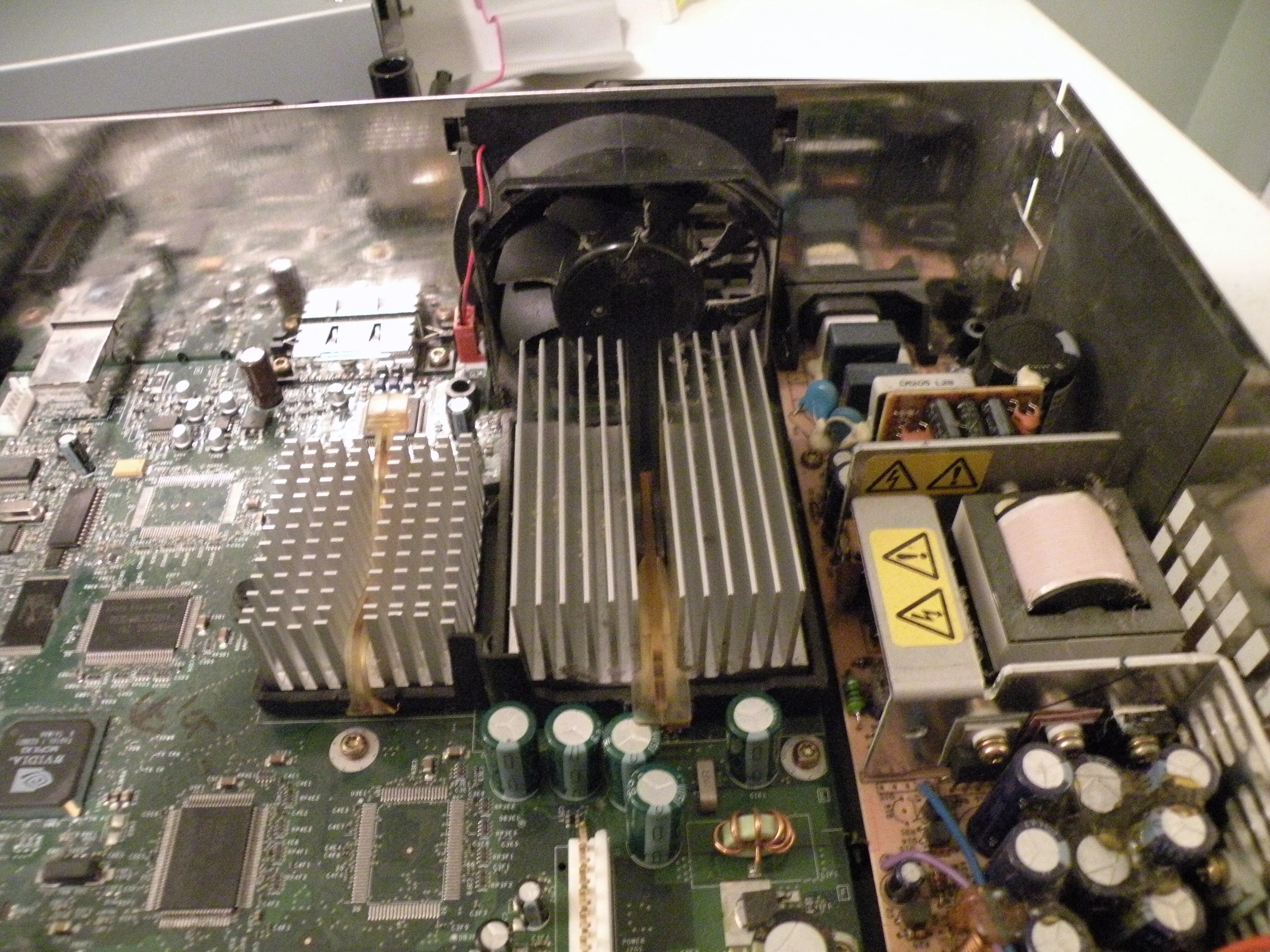

• Снимаем радиаторы.

• Большой справа - для процессора, меньший слева - для GPU.

• Поднимите черный выступ на радиаторе процессора. Это снимет напряжение с чипа.

• Затем с помощью плоской отвертки снимите зажим. Затем извлеките радиатор процессора (для этого может потребоваться некоторое усилие).

Шаг 15

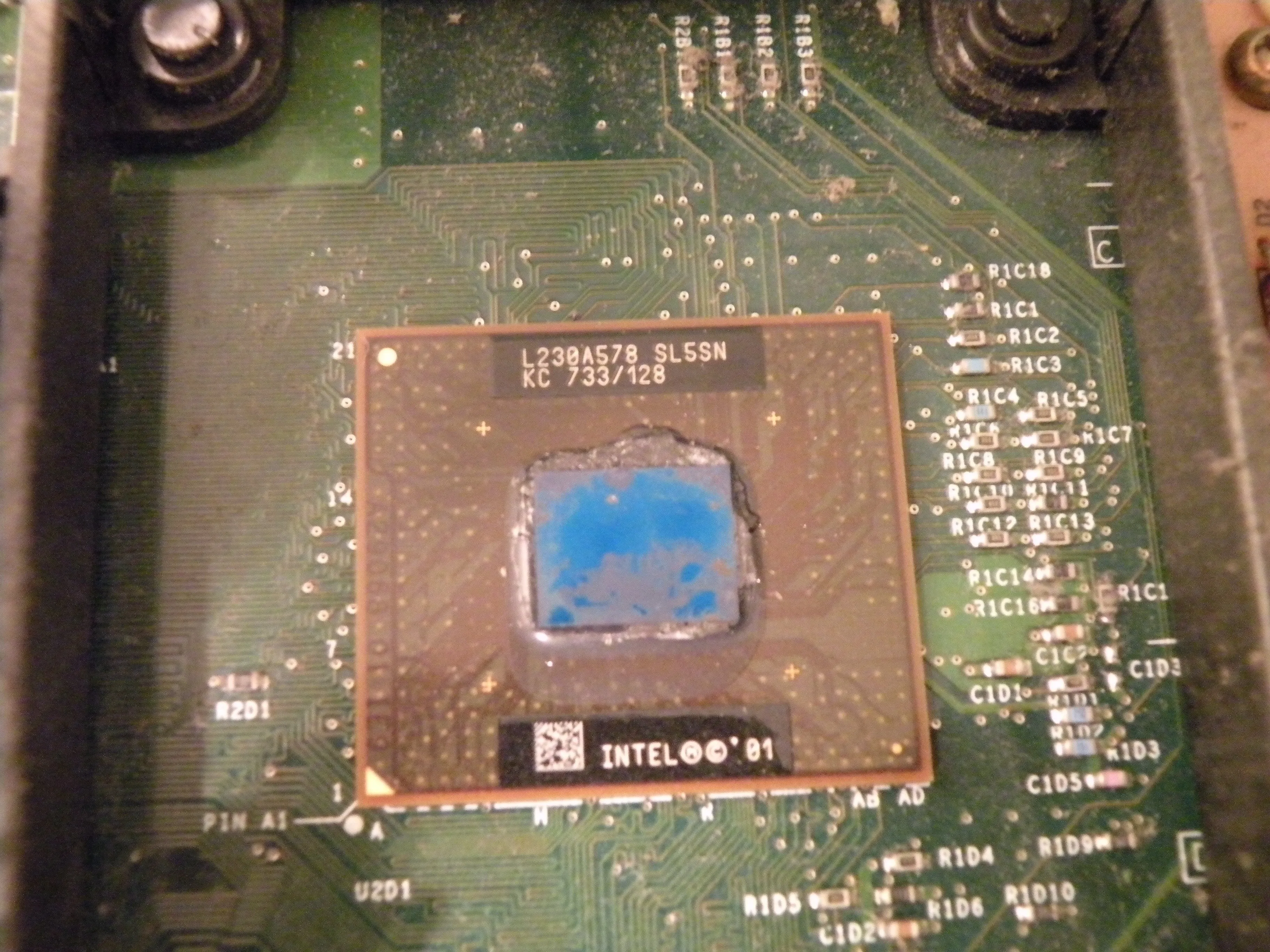

• Процессор

• Что же скрывается под дверью номер один?

• Процессор Intel Pentium III, работающий на частоте 733 МГц.

• Это очень удивительно, ведь почти все остальные консоли используют процессоры IBM PowerPC. Это заставляет нас задуматься, может ли эта консоль эмулировать Windows?

• Также возникает вопрос, почему Microsoft перешла на PowerPC примерно в то же время, когда Apple перешла на Intel?

Шаг 16

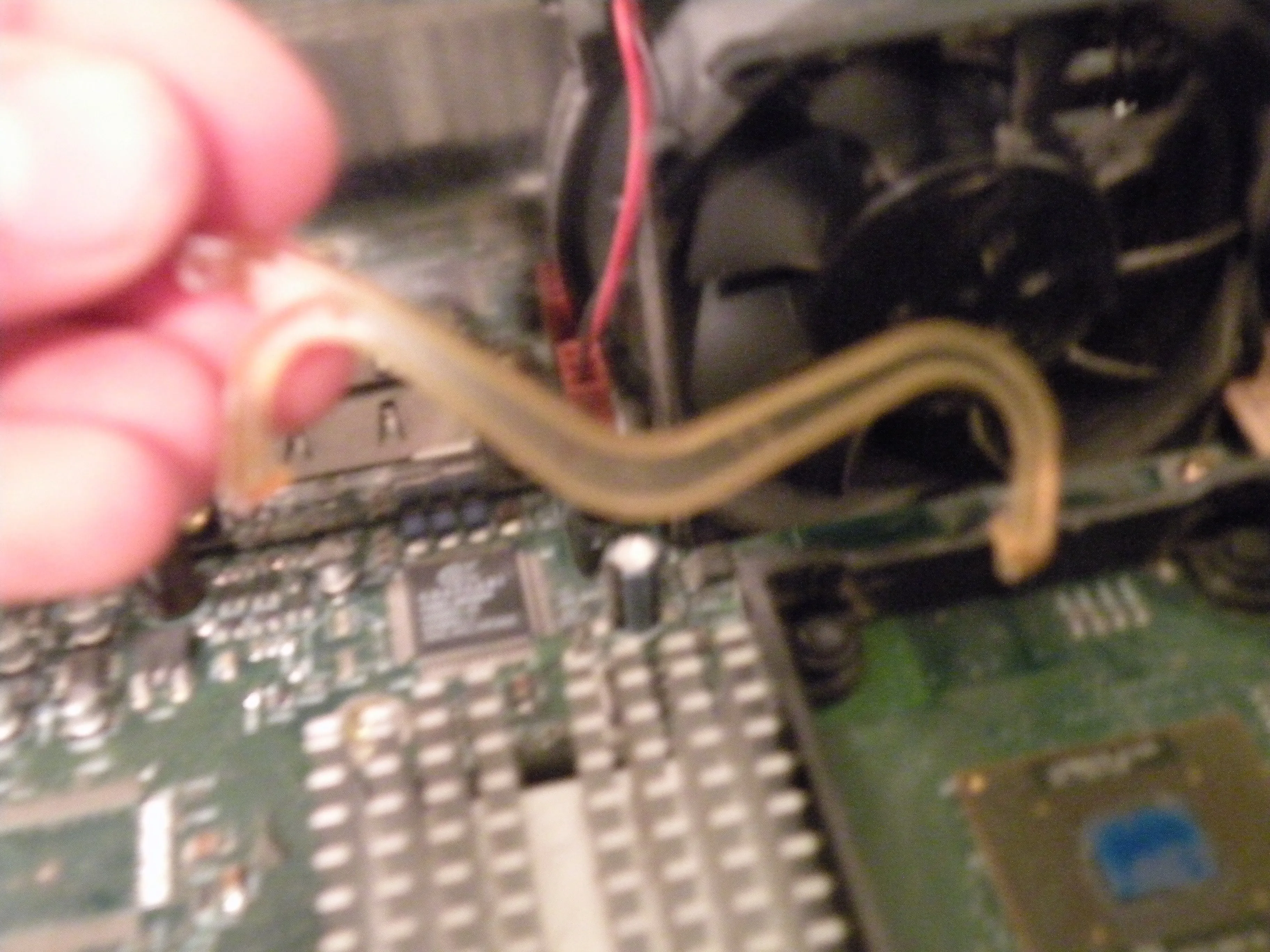

• Графический процессор

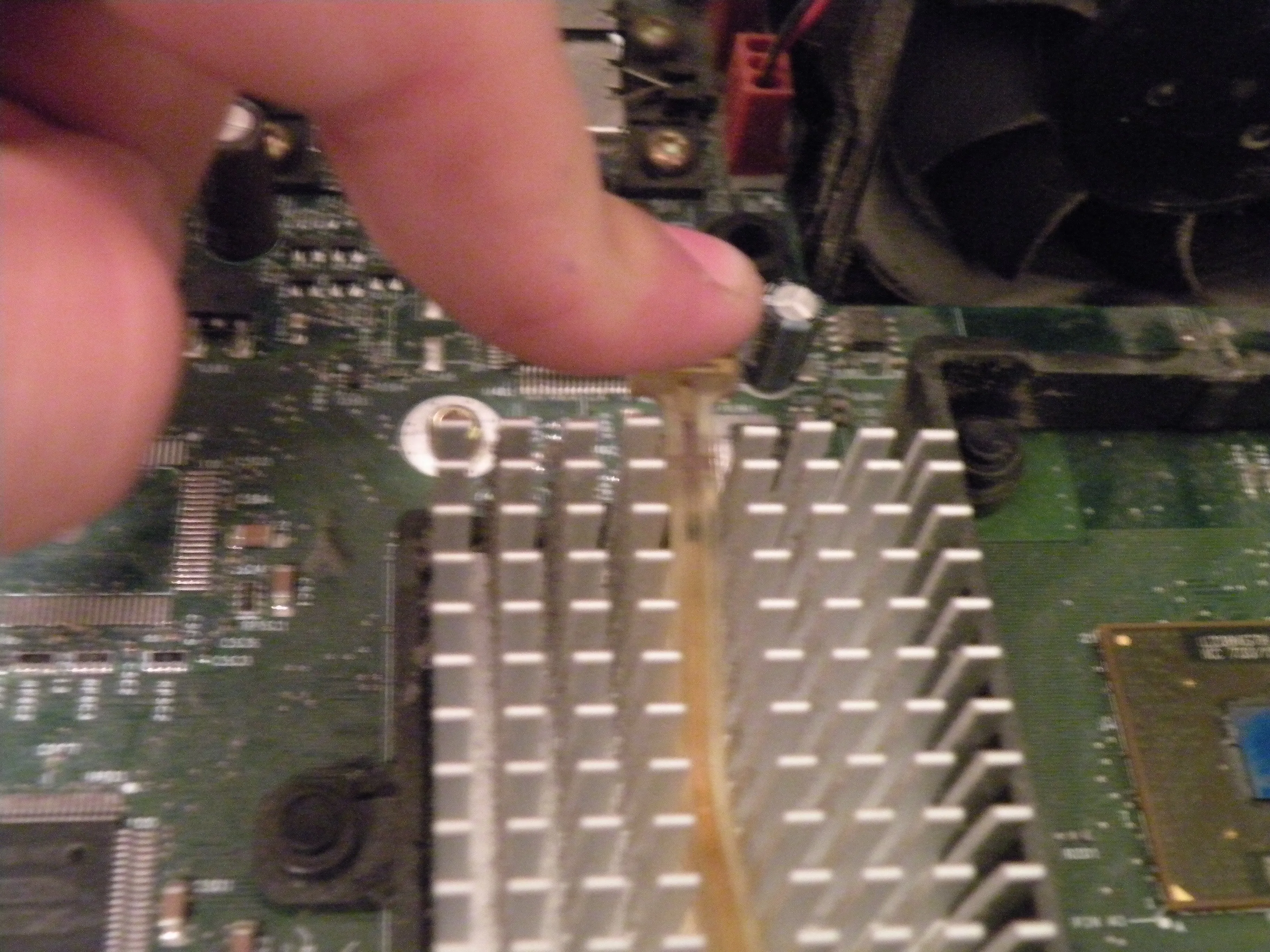

• Нажмите на выступ на радиаторе GPU. При этом плоской отверткой надавите на выступ, чтобы при отпускании он освободил защелку.

• Будьте осторожны, если вы сломаете один из этих язычков, то радиатор будет непригоден для использования, а консоль поджарится, если вы попытаетесь ее запустить.

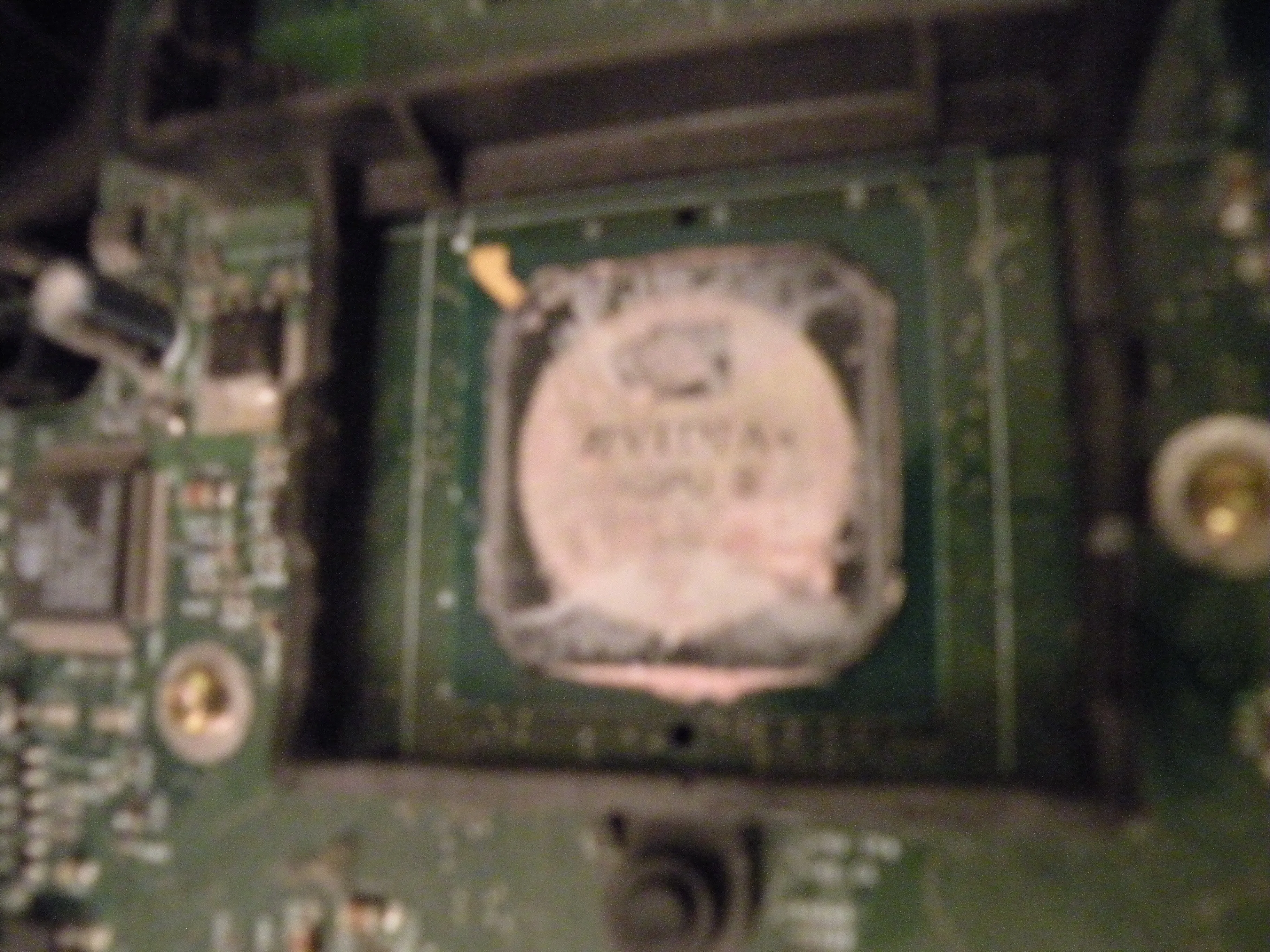

• Сняв радиатор GPU, вы обнаружите NVIDIA NV2A.

Шаг 17

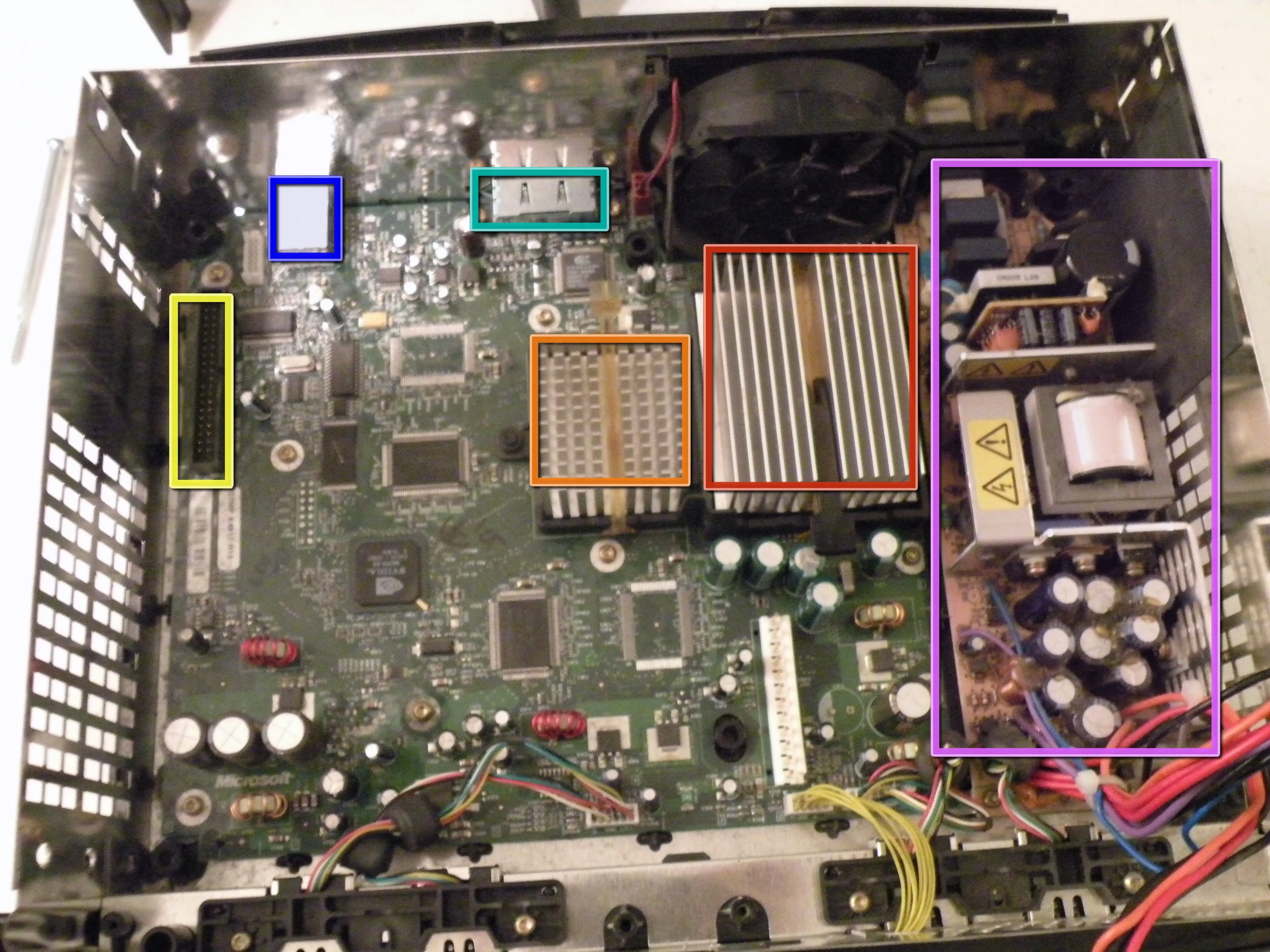

• Обзор логической платы:

• Процессор: Интегрированный процессор Intel Pentium III с тактовой частотой 733 МГц и фронтальной шиной 100 МГц.

• Графический процессор: Nvidia NV2A, работающий на частоте 233 МГц.

• Блок питания: Будьте осторожны при работе с ним, при прикосновении к нему вас может ударить током. Разъем питания похож на разъем блока питания AT, который использовался в компьютерах 90-х годов. Он может выдавать 100 Вт.

• Заголовок ATA: С его помощью оба накопителя подключаются к логической плате Xbox.

• Аудио/видео порты

• Порт Ethernet
