Разборка Xbox 360

Введение

Я собираюсь показать вам, как разобрать xbox с помощью простых инструментов.

Что вам понадобится

Инструменты

•

•

Шаг 1 Жесткий диск

• Здесь обычно находится жесткий диск, в моем Xbox его нет. Чтобы извлечь его, нажмите на кнопку и поднимите его.

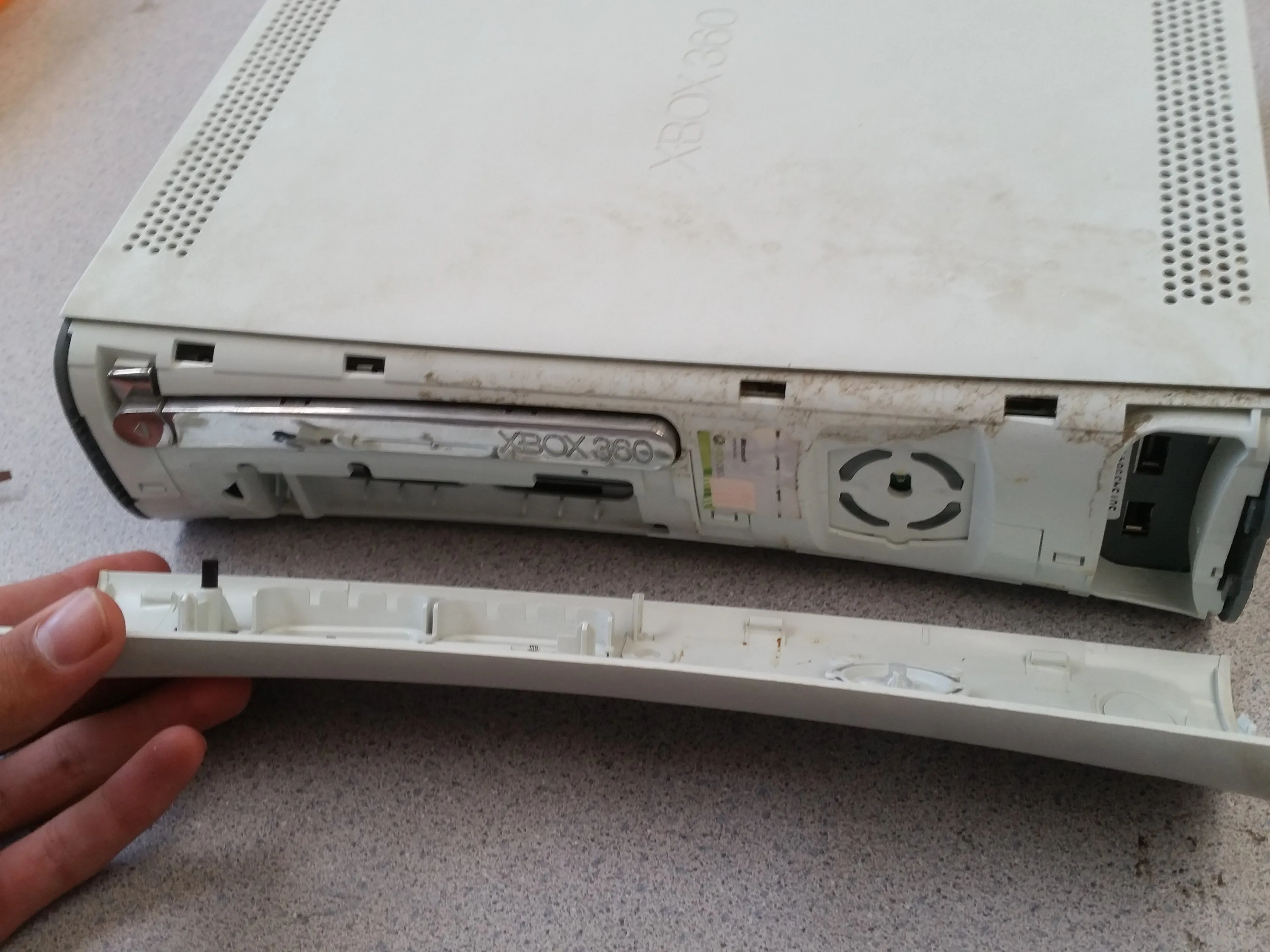

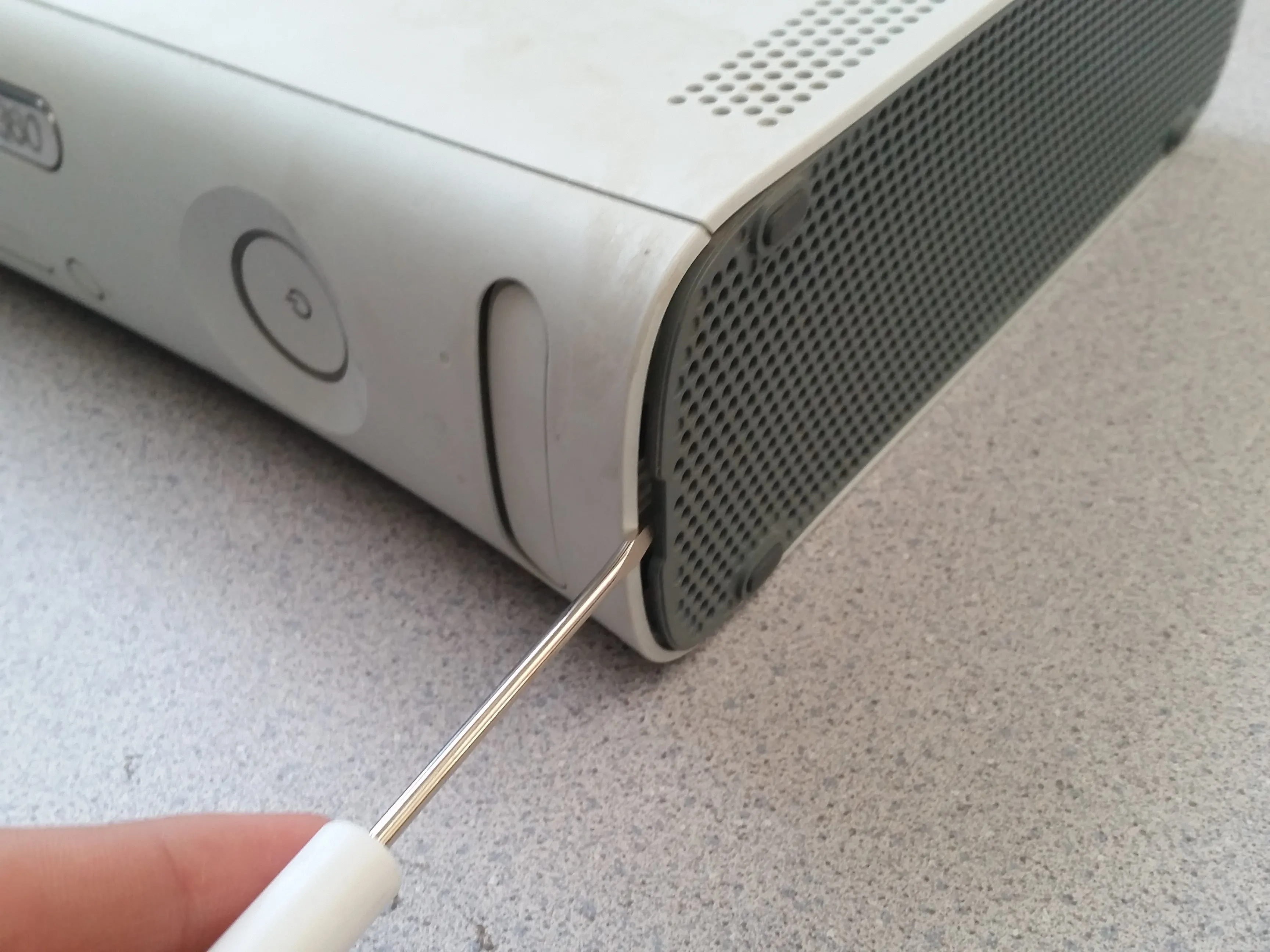

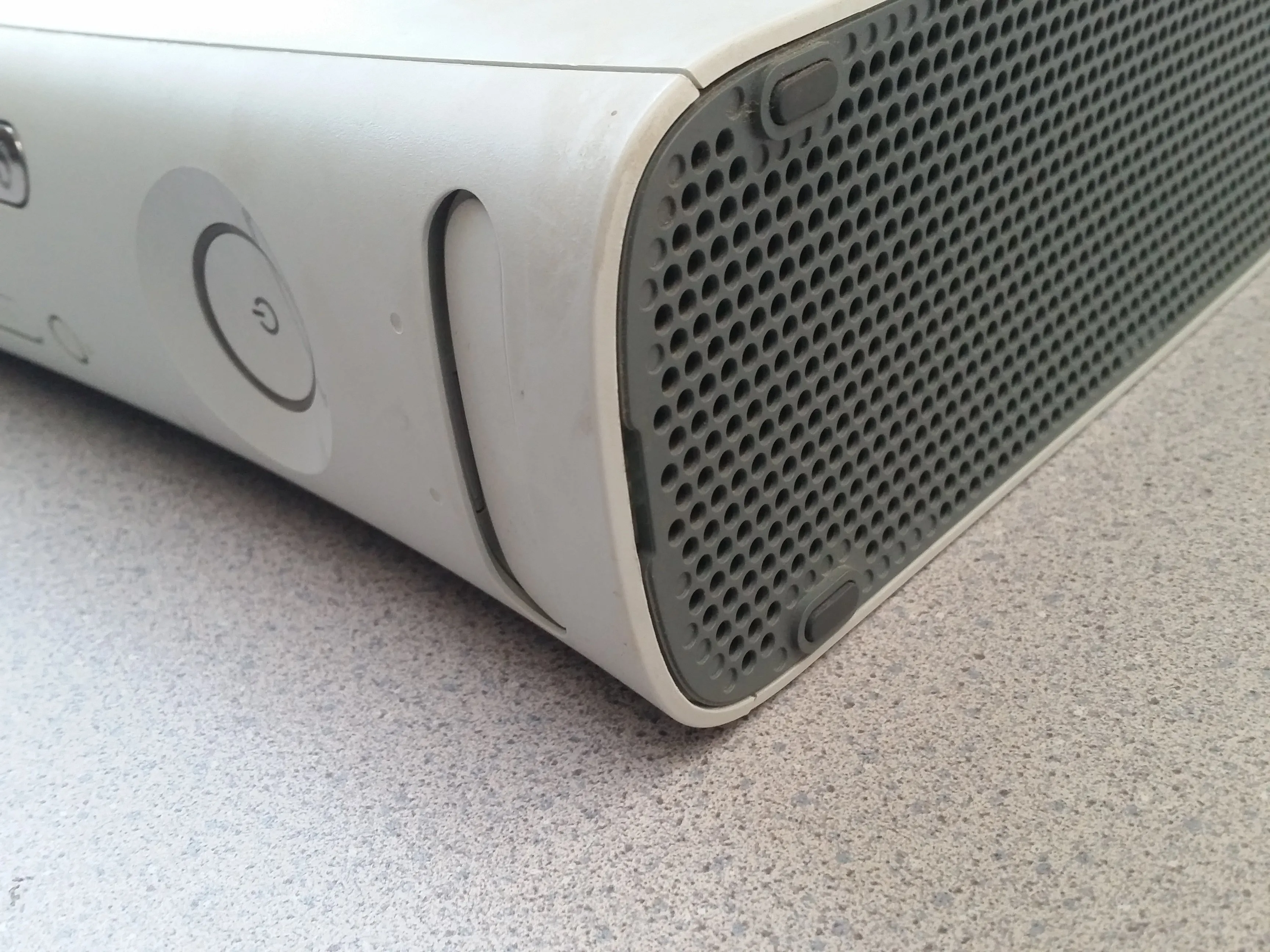

Шаг 2 Снятие передней крышки

• Вы можете вставить отвертку с плоской головкой между пластиком, как показано на рисунке, и аккуратно поддеть переднюю панель.

• В качестве альтернативы можно взяться за USB-порт и потянуть крышку на себя.

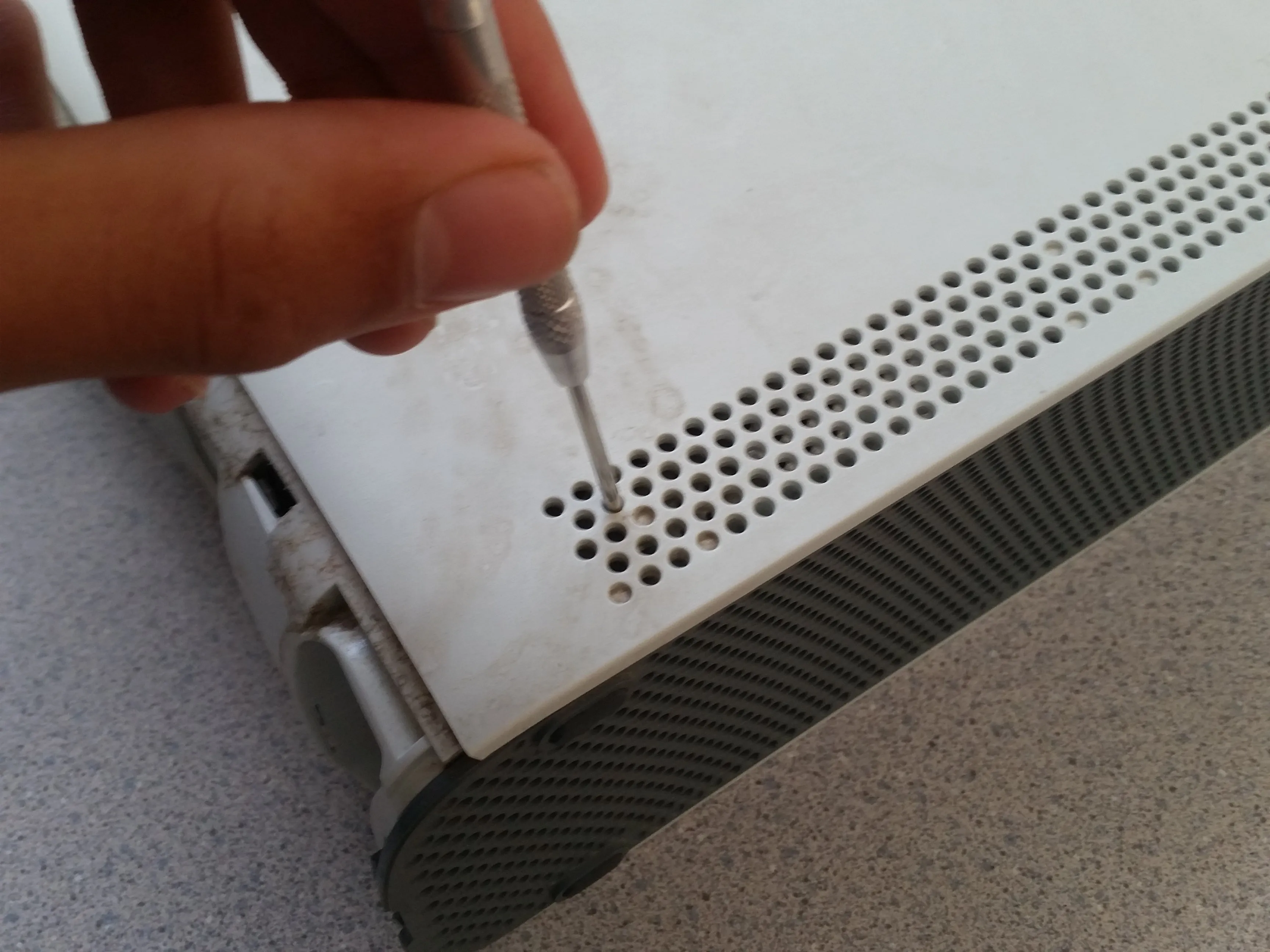

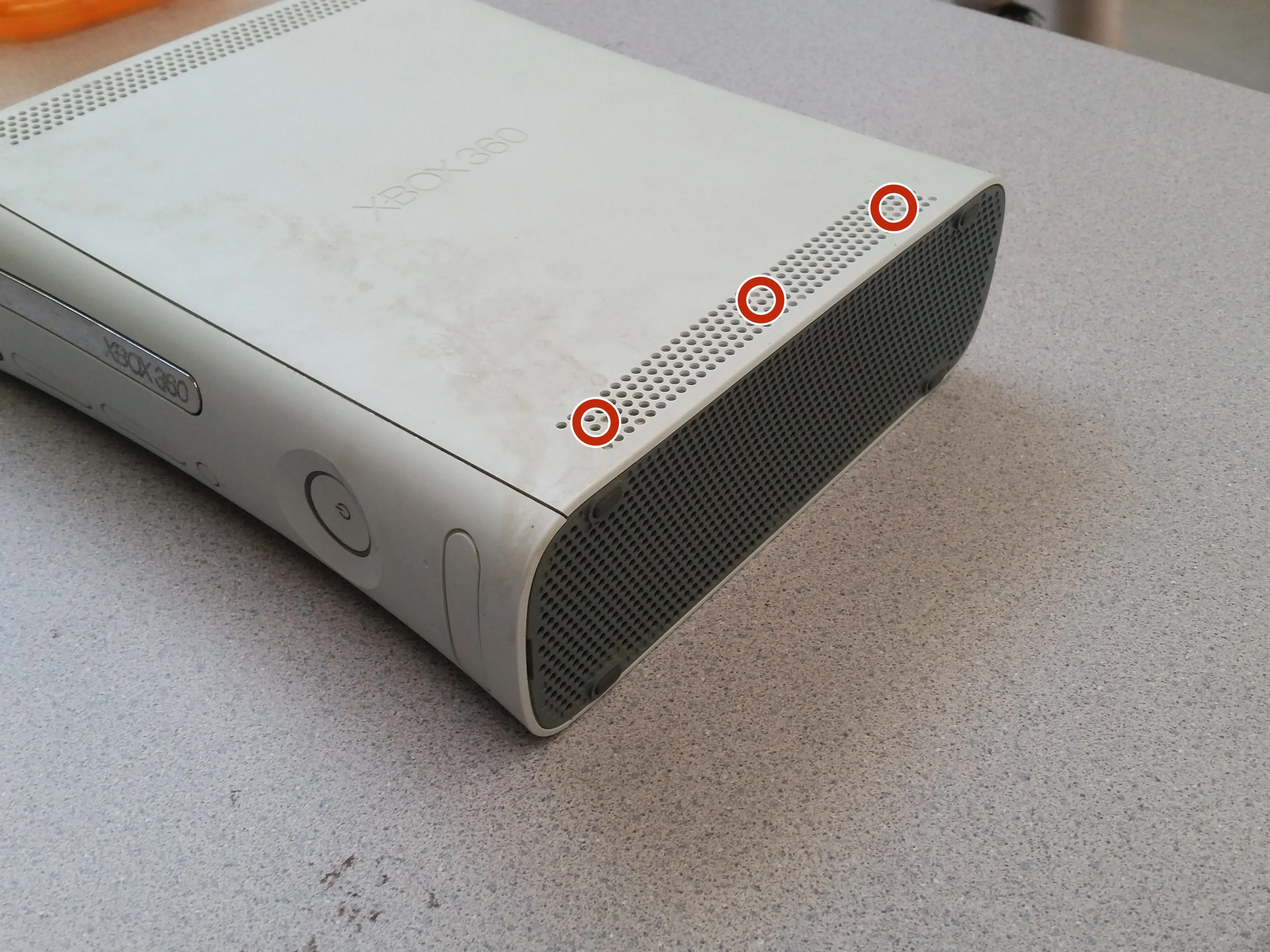

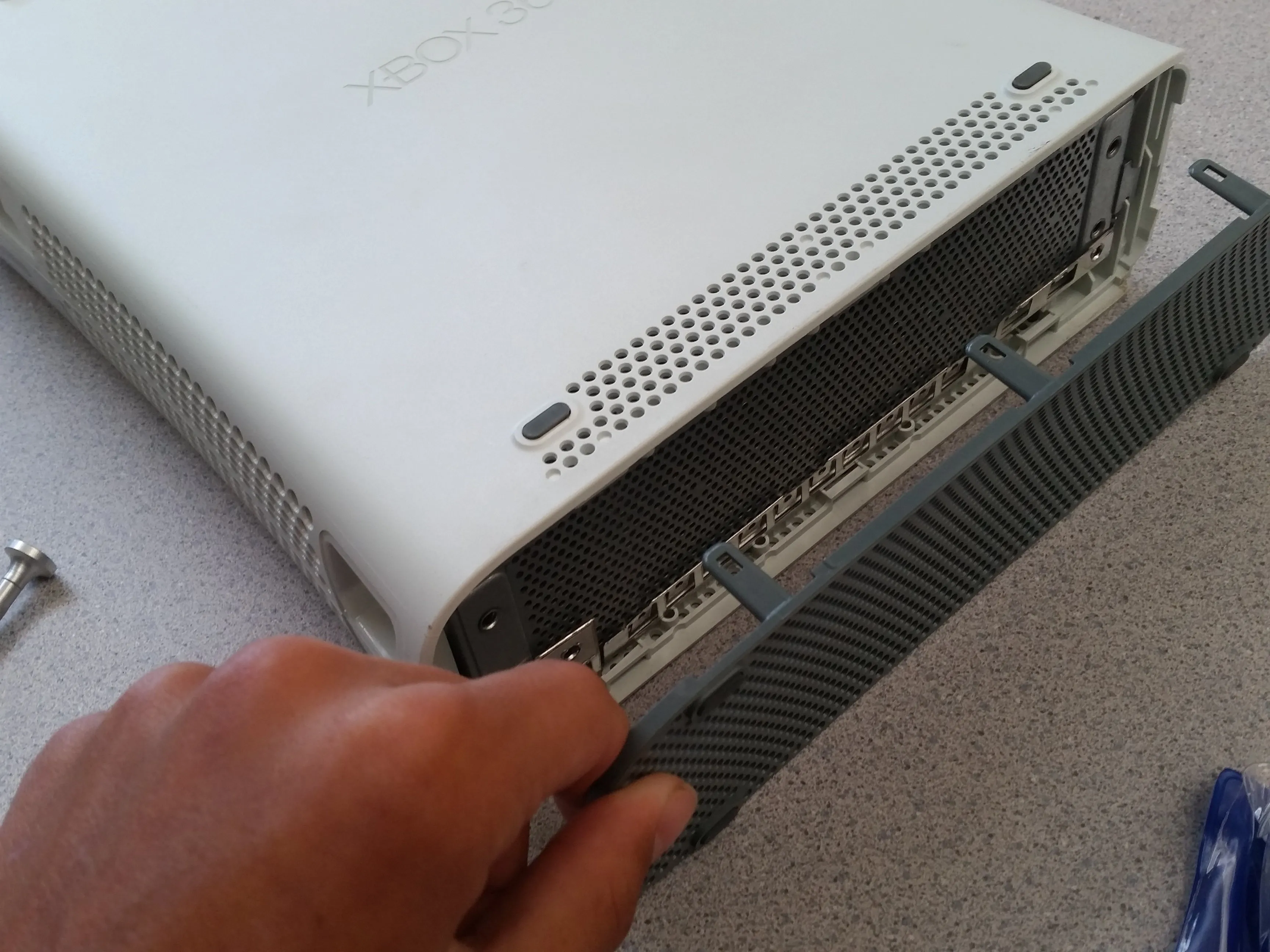

Шаг 3 Снятие нижней панели

• Используйте небольшой инструмент, чтобы вставить и вытолкнуть эти штифты.

• Убедитесь в том, что вы продолжаете давить на них, чтобы они легко выходили наружу.

• Убедитесь, что вы вытащили штифты с обеих сторон.

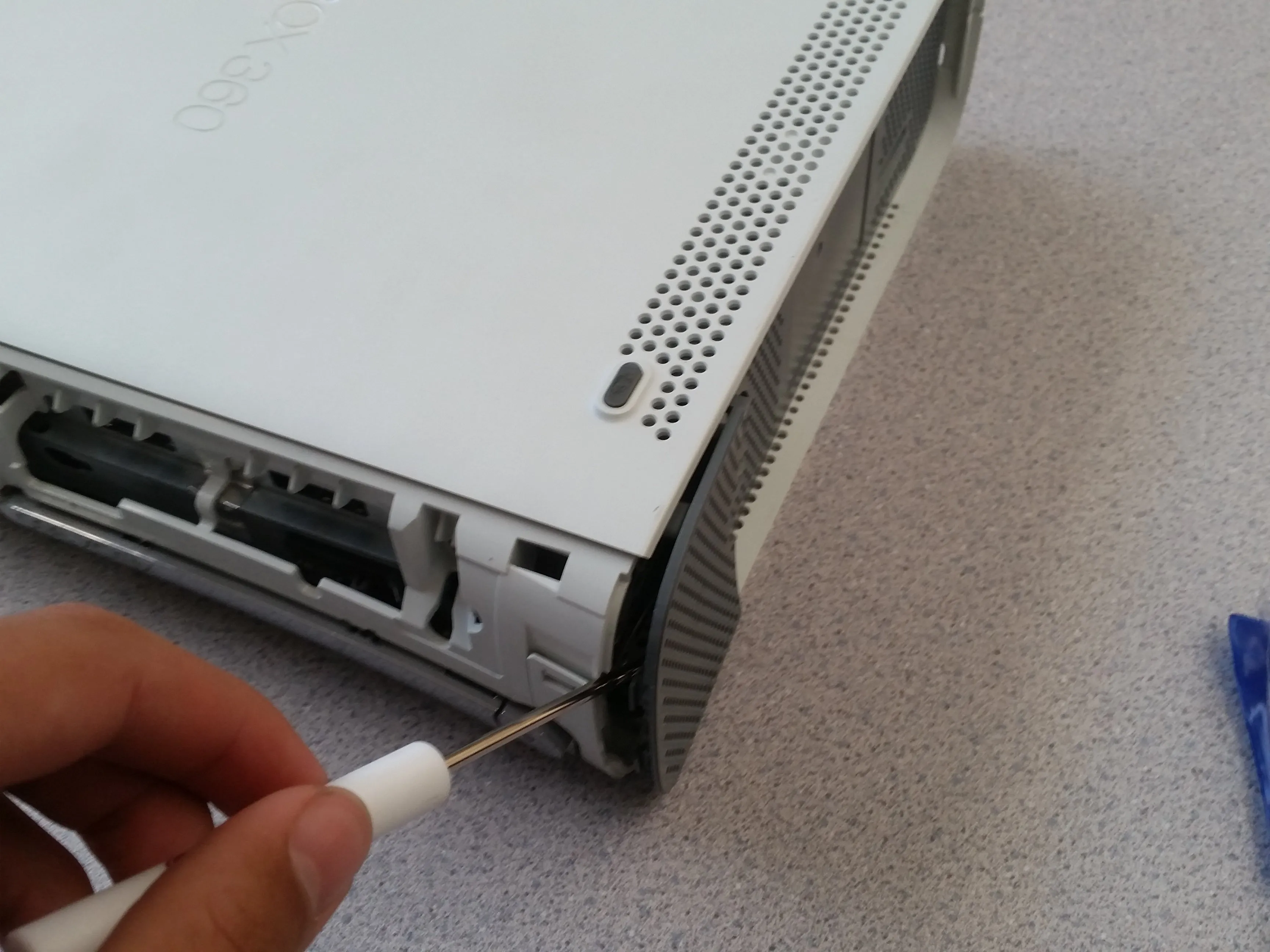

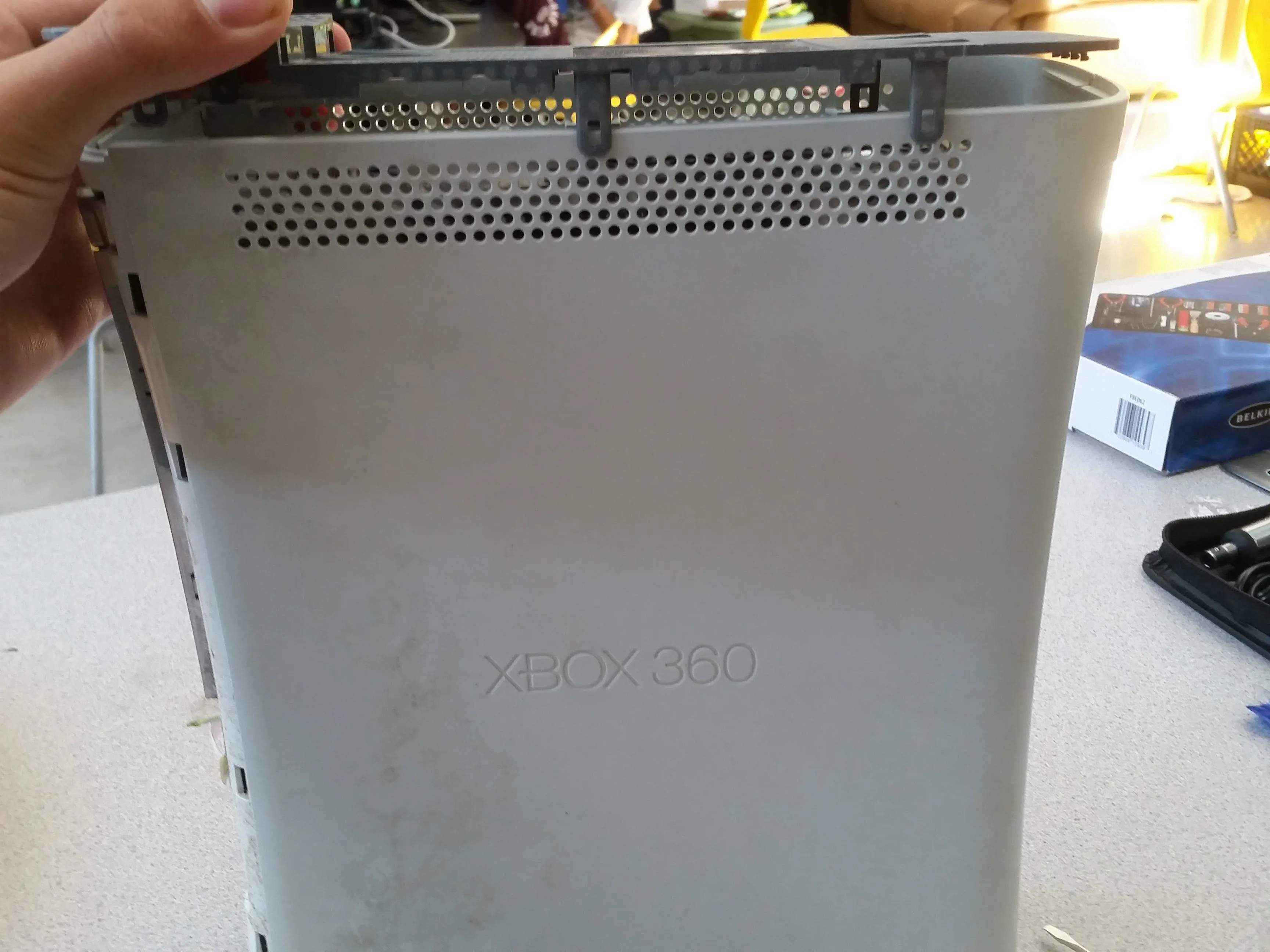

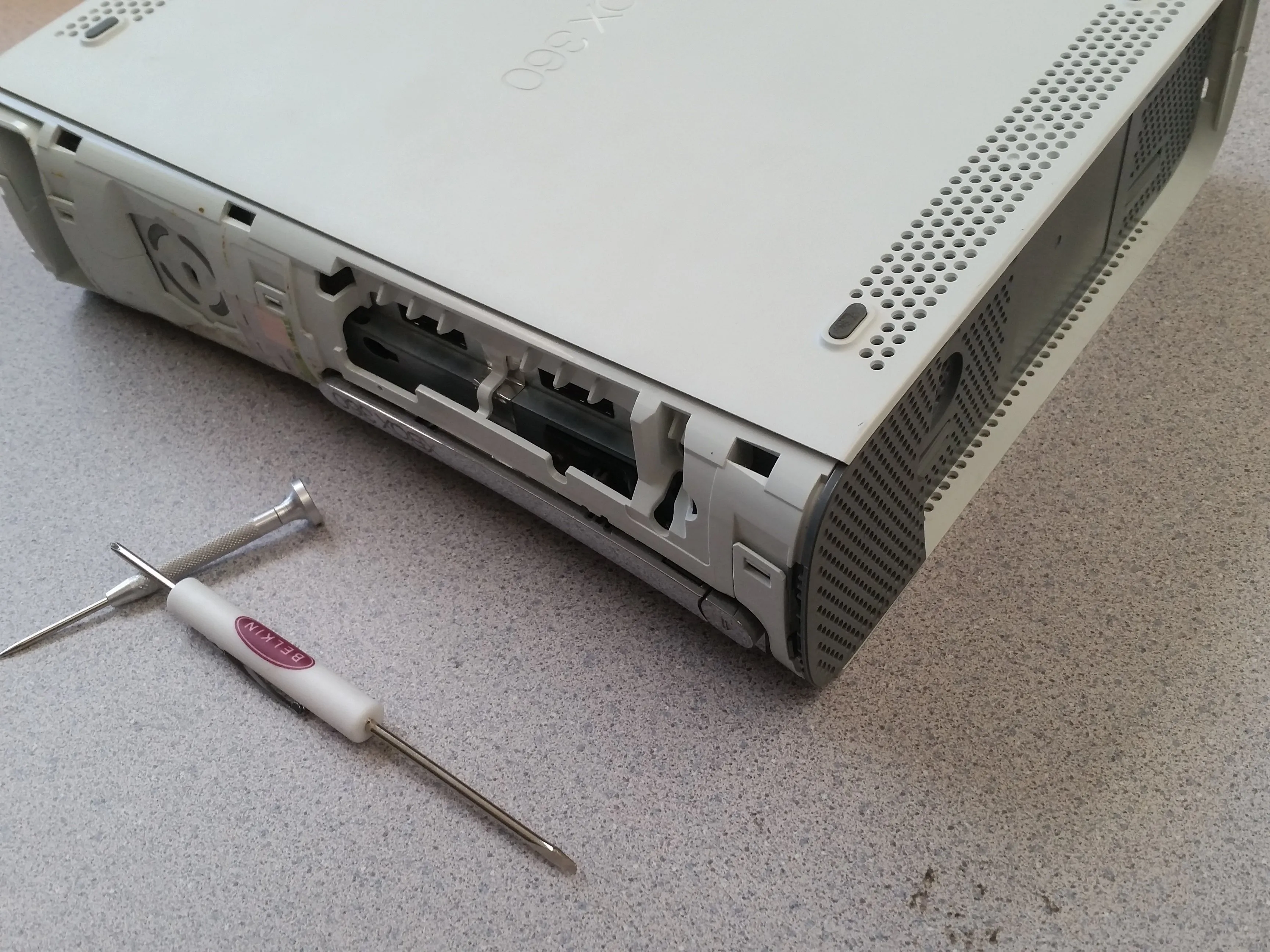

Шаг 4 Снятие верхней панели

• Так же, как и в случае с нижней панелью, нужно нажать на кнопки, удерживающие ее.

• Обратите внимание, что всего здесь шесть кнопок, поэтому можно случайно сломать 1 или 2.

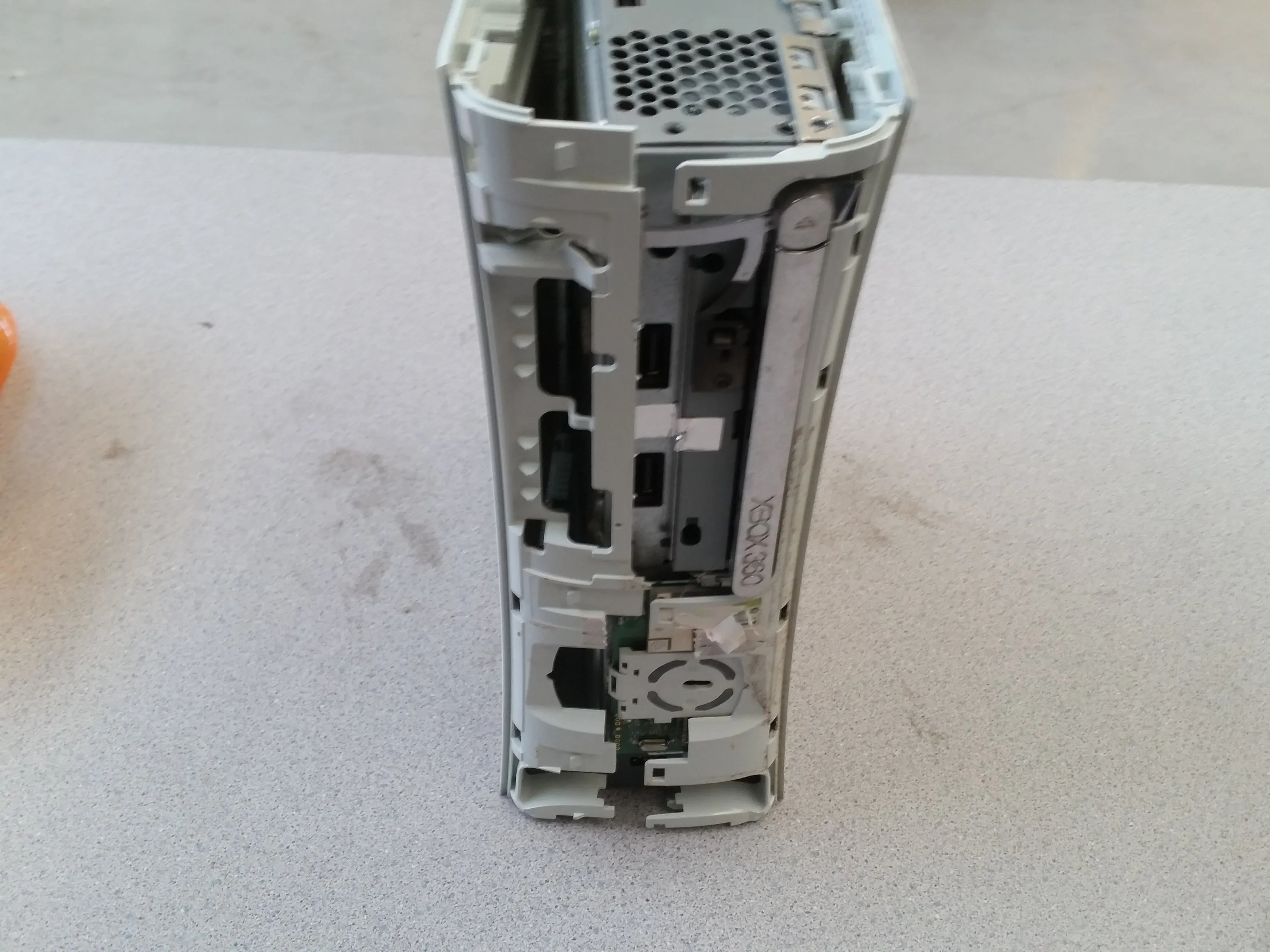

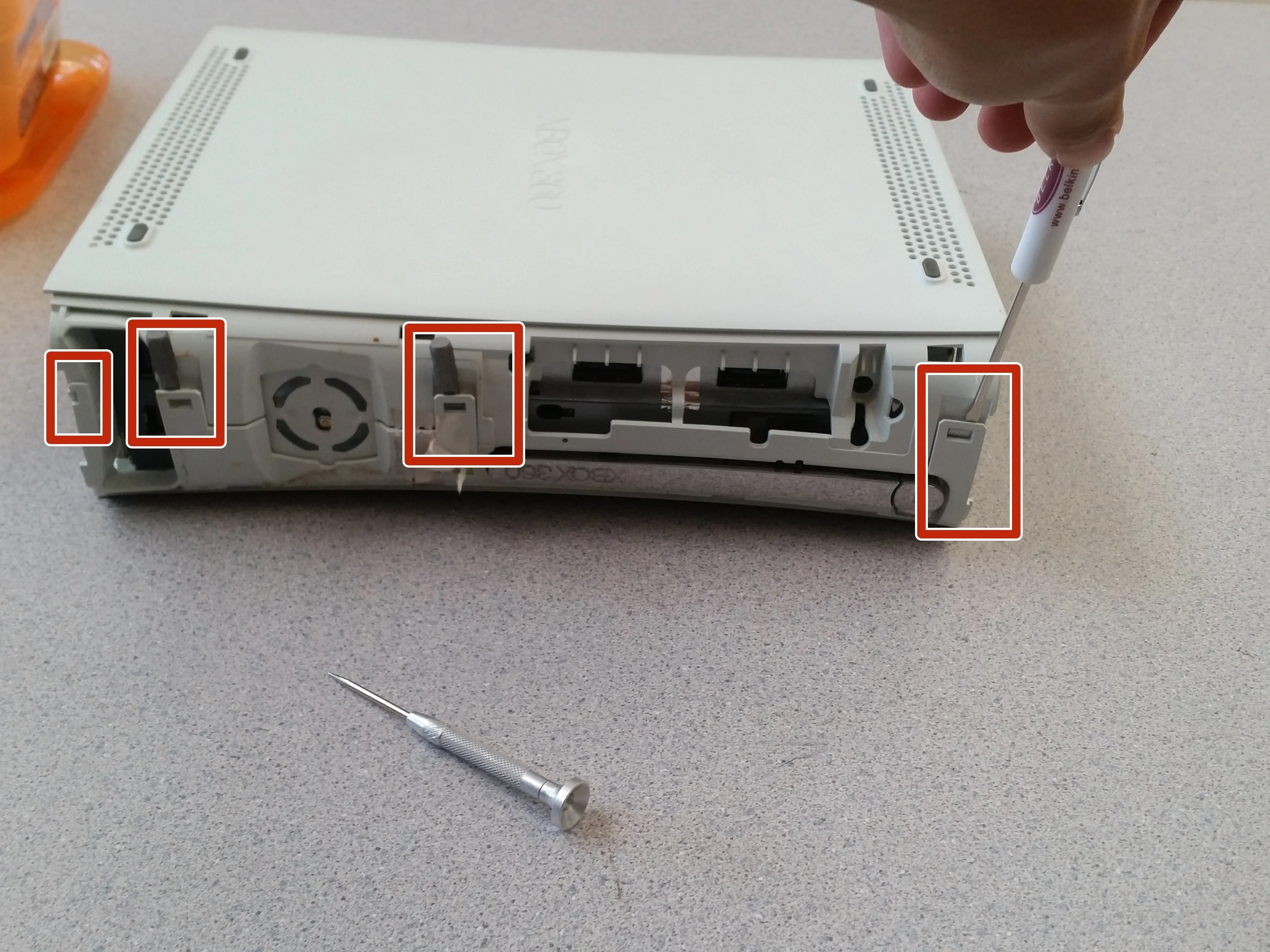

Шаг 5 Передняя панель

• Вам нужно равномерно отсоединить все четыре разъема, удерживающие его вместе

• Я использовал биты для отвертки с плоской головкой, чтобы удержать разъемы открытыми.

• Чтобы открыть консоль, необходимо снять гарантийную наклейку. Будьте внимательны, это приведет к аннулированию гарантии.

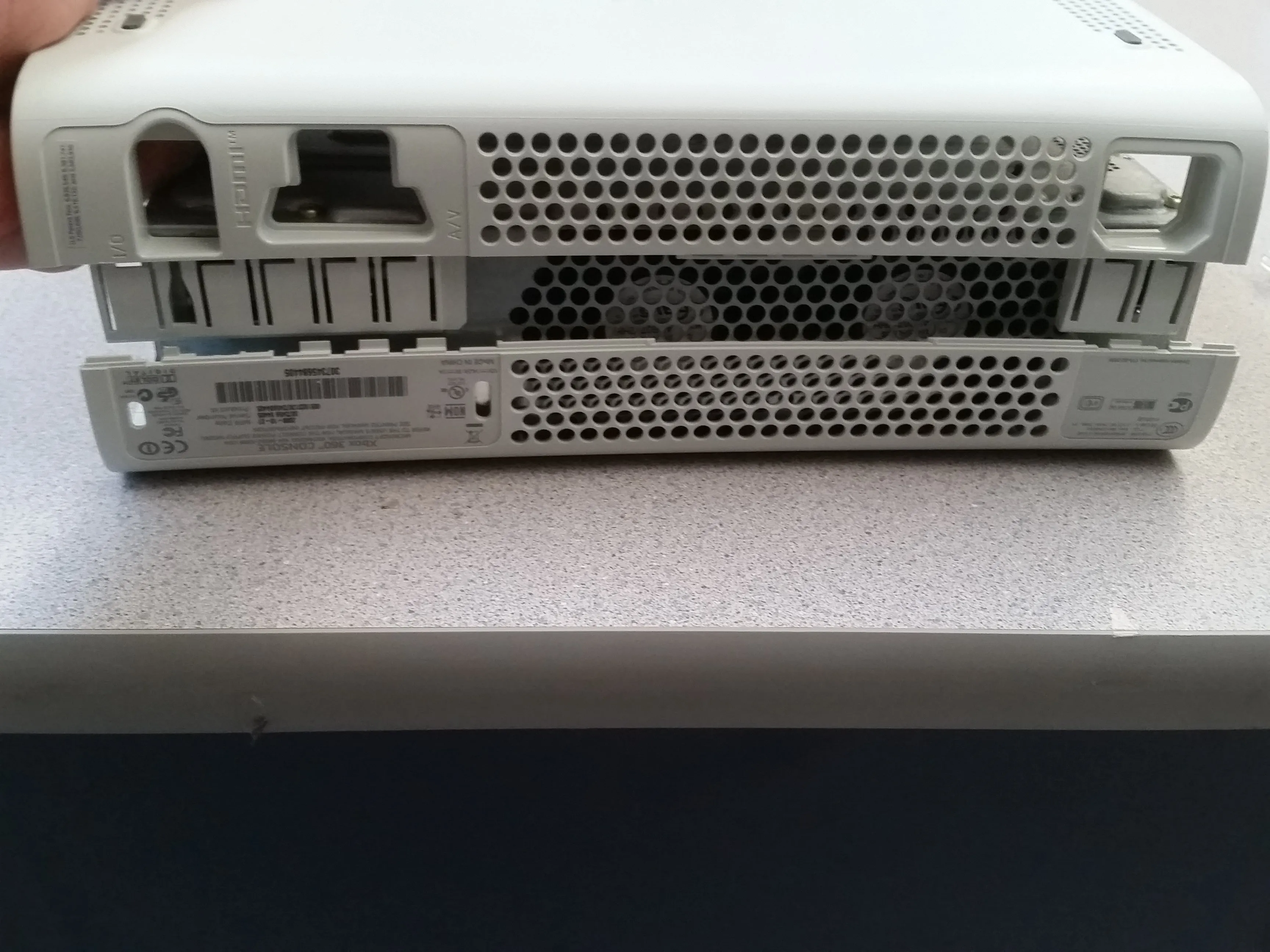

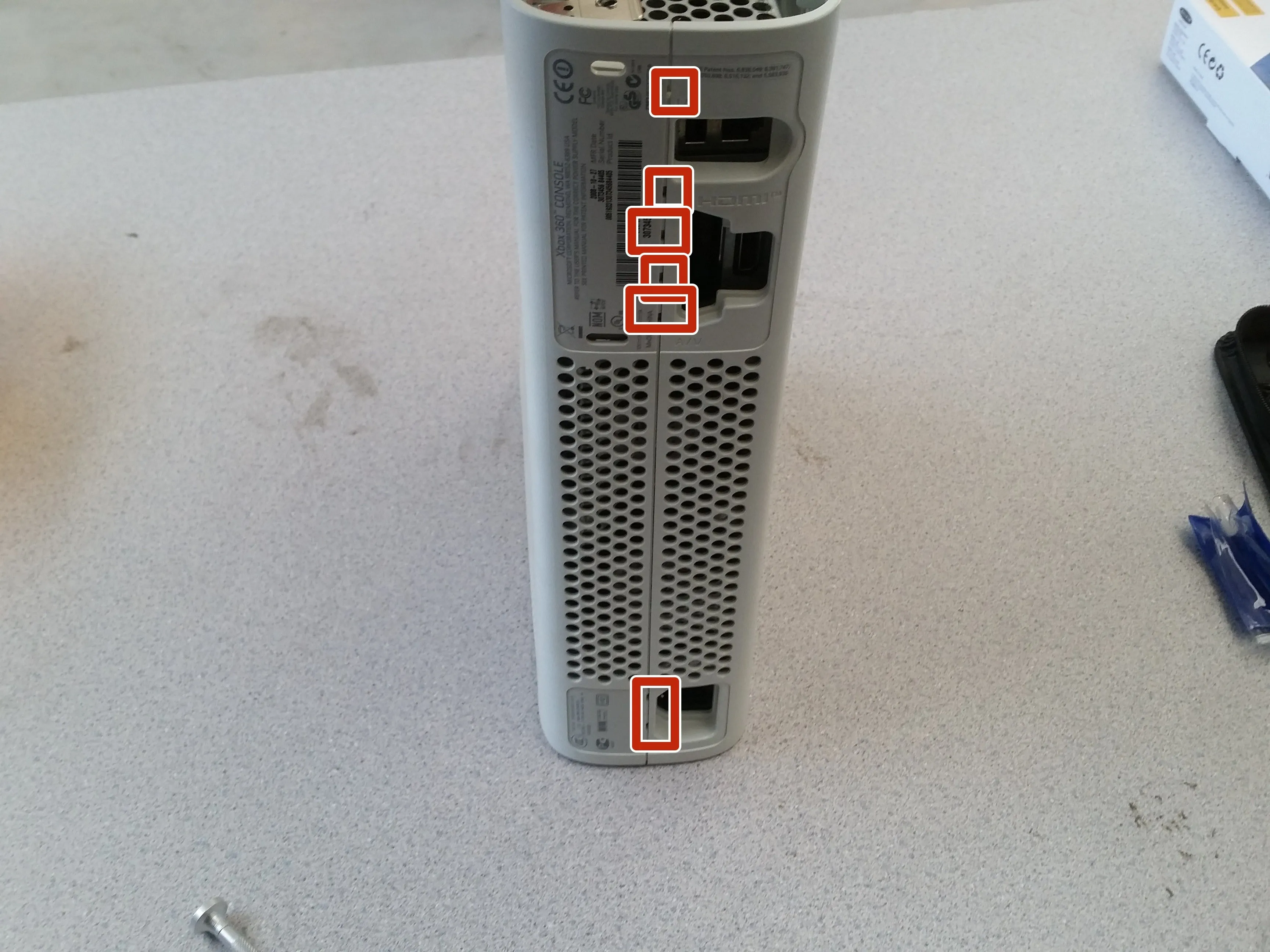

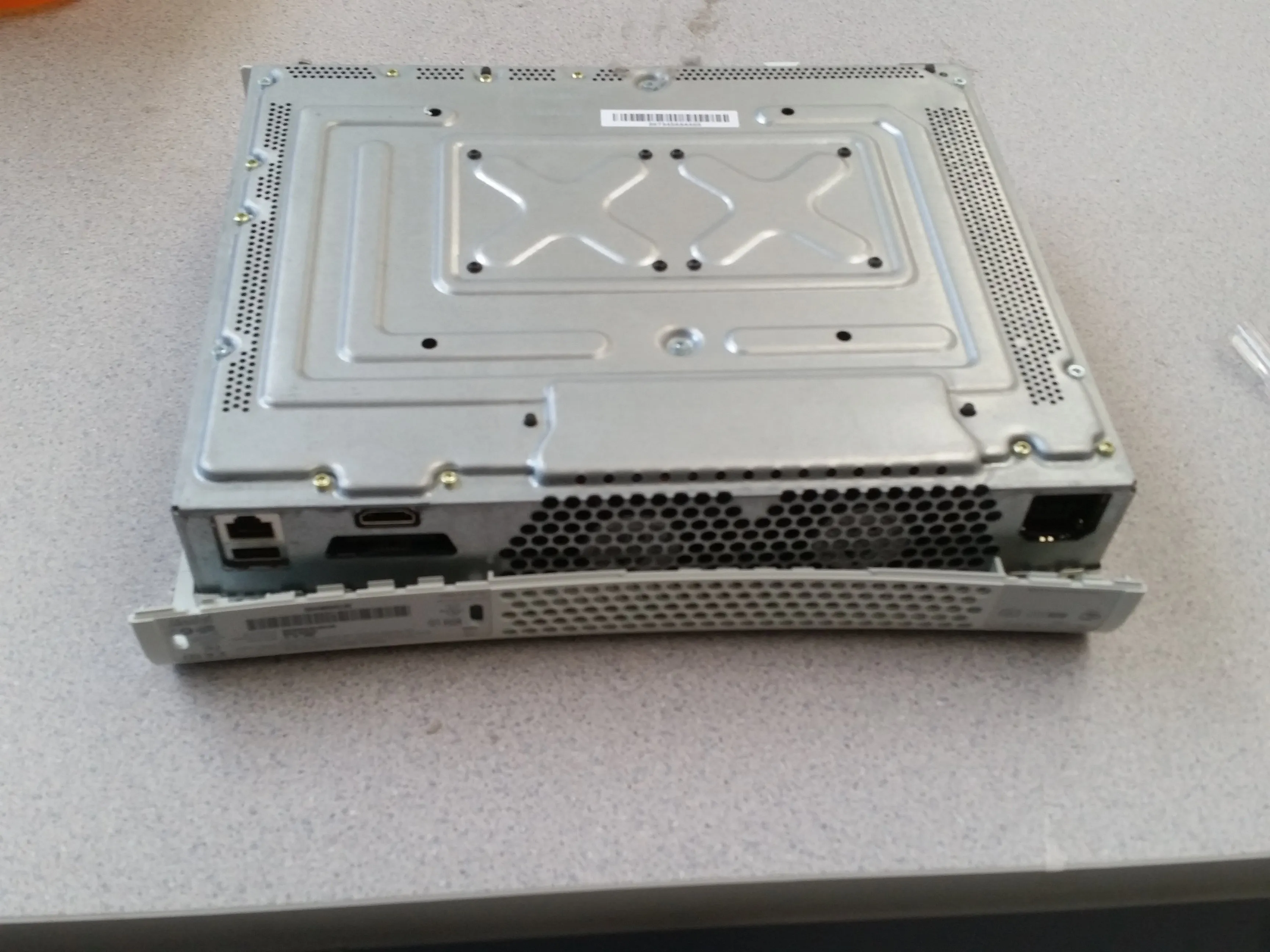

Шаг 6. Снятие задней части корпуса

• Вы должны нажать эти кнопки (всего их 7).

• Практически невозможно не испортить пластик, используя отвертку, я бы рекомендовал использовать нож x-acto.

• Это один из самых сложных шагов, вы должны вдавить кнопку до щелчка, а затем продвинуться еще дальше.

• Убедитесь, что вы продолжаете давить наружу, чтобы замки не сработали снова.

Комментарии к шагу

Почему самый сложный шаг в этом разборе - это единственный шаг без фотографии, на которой кто-то показывает, как правильно отстегнуть заднюю часть корпуса?!

Я бы сказал, что это, скорее всего, из-за того, что трудно держать его открытым и фотографировать без того, чтобы он сам закрылся обратно.

Я слышал, что для этого существует специальный инструмент, если да, то кто-нибудь знает, является ли он лучшим вариантом?

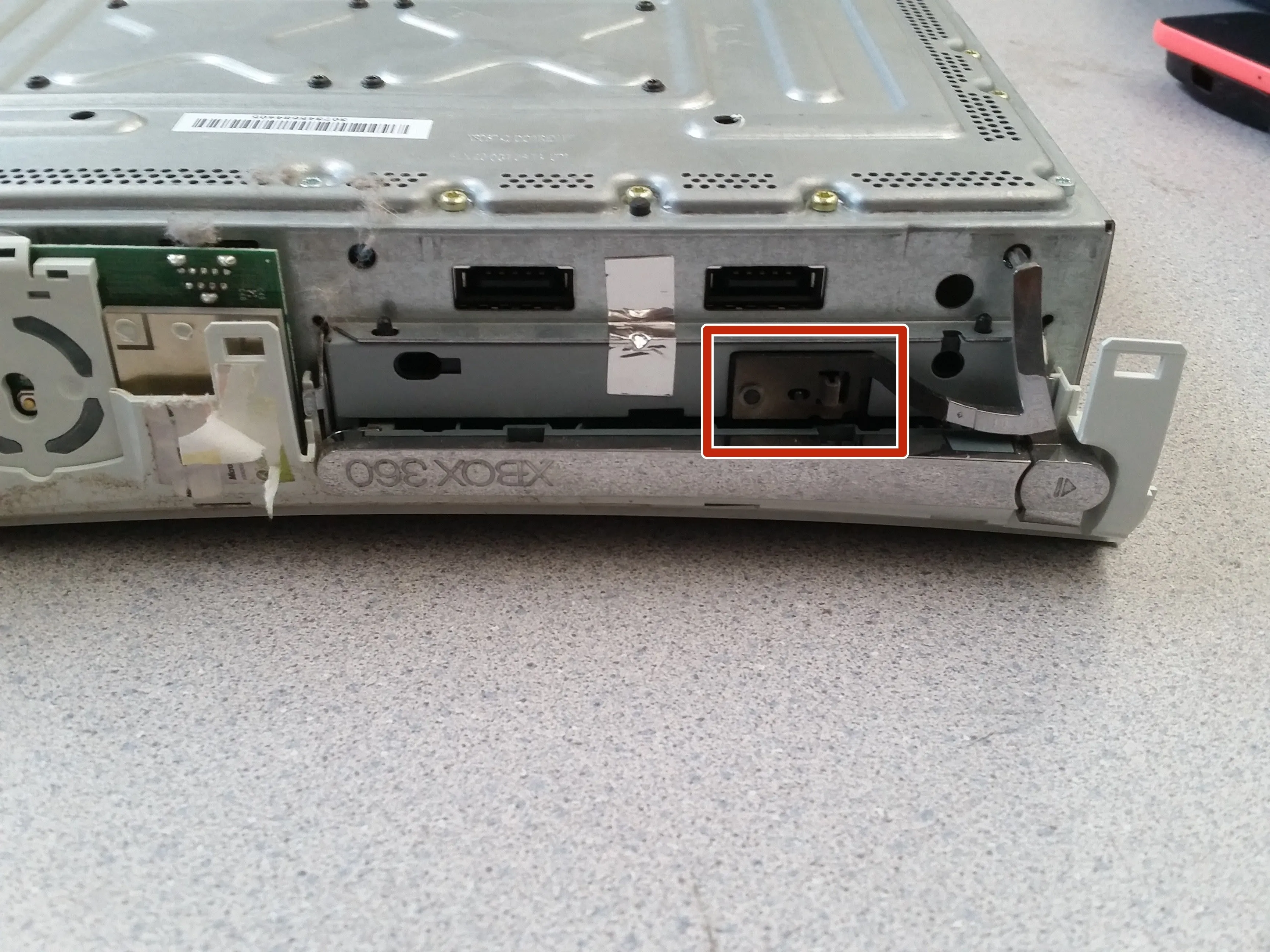

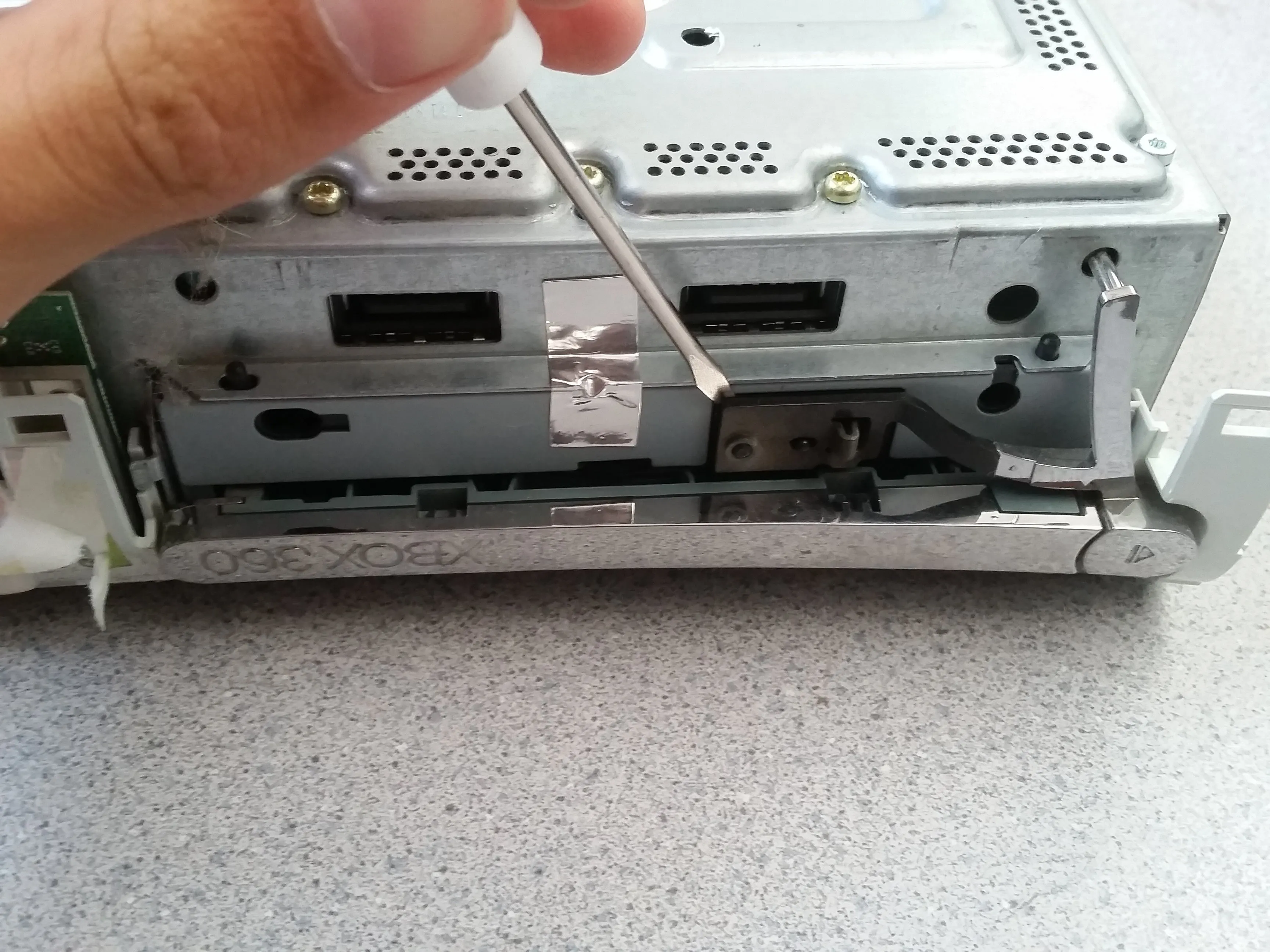

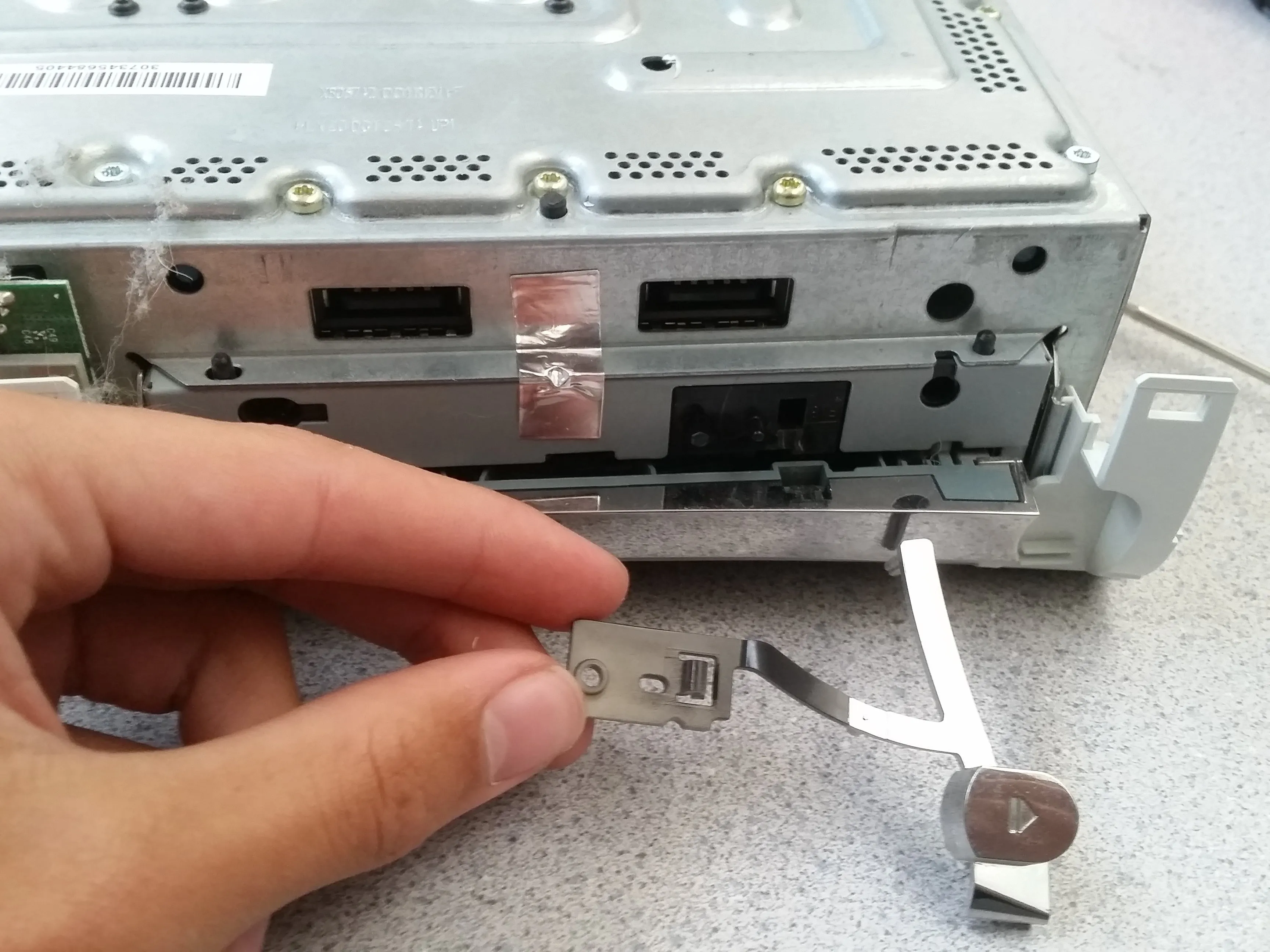

Шаг 7. Извлечение кнопки дисковода

• Чтобы отщелкнуть эту кнопку, используйте плоский конец лопатки или плоскую отвертку.

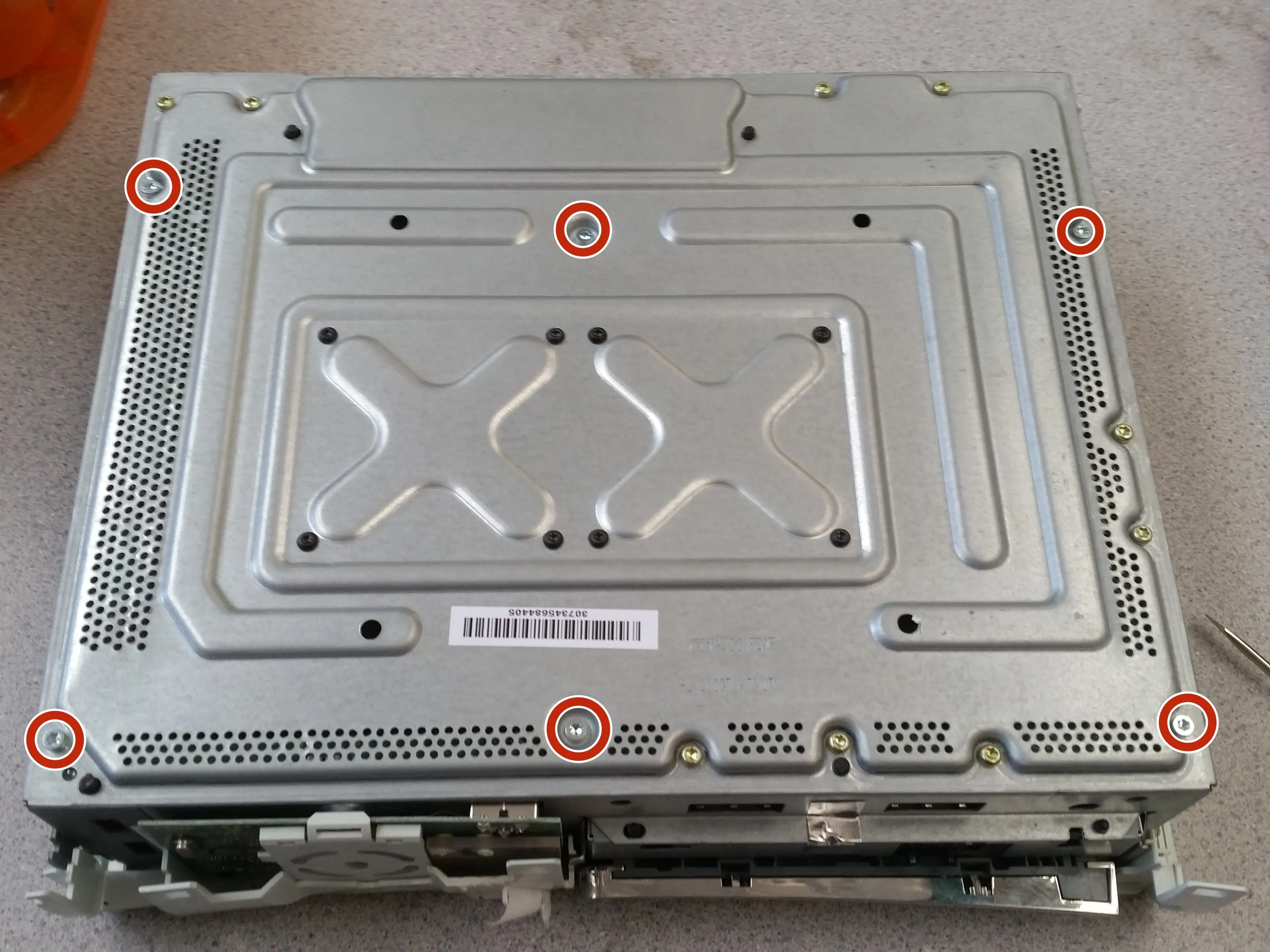

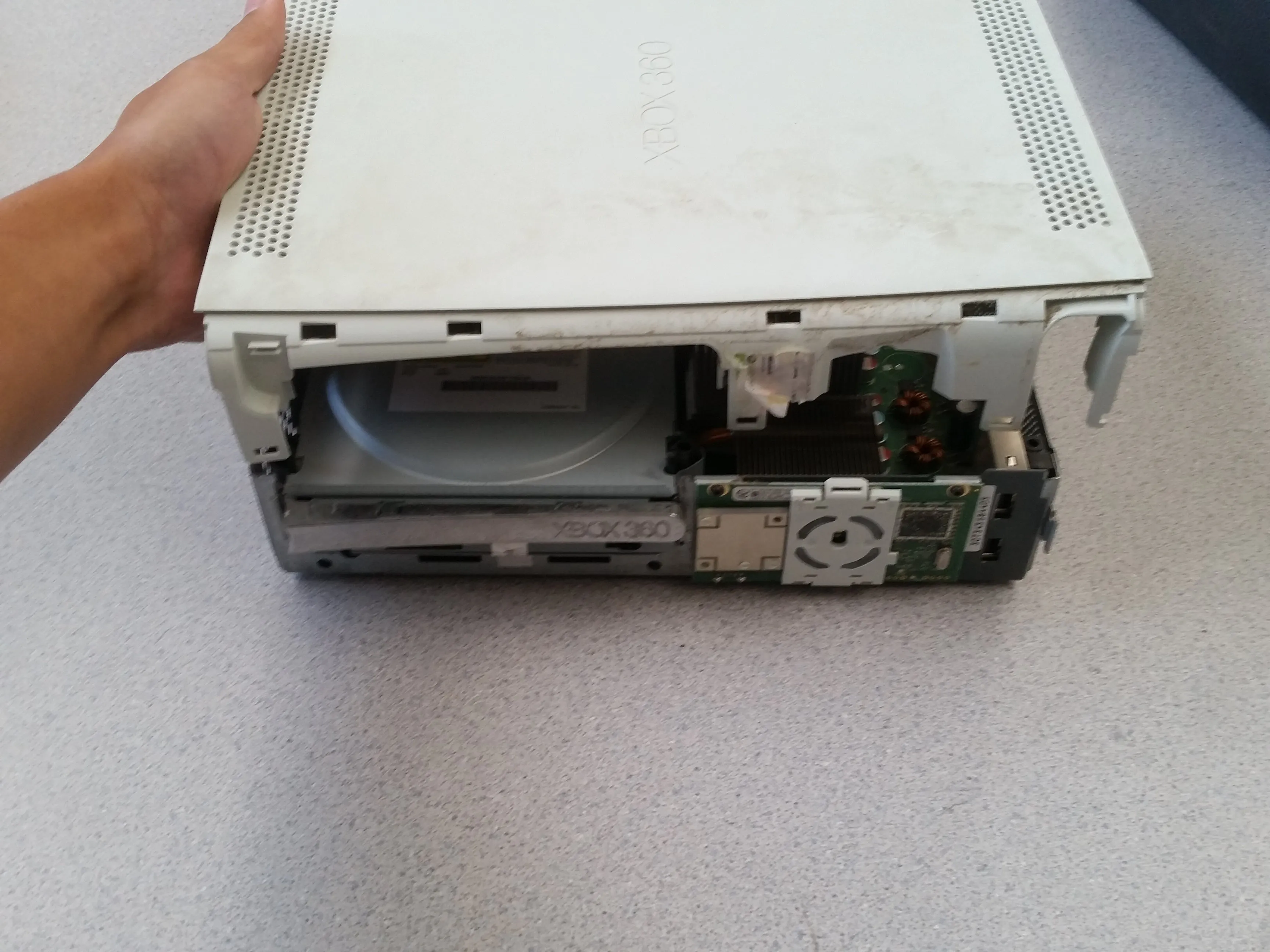

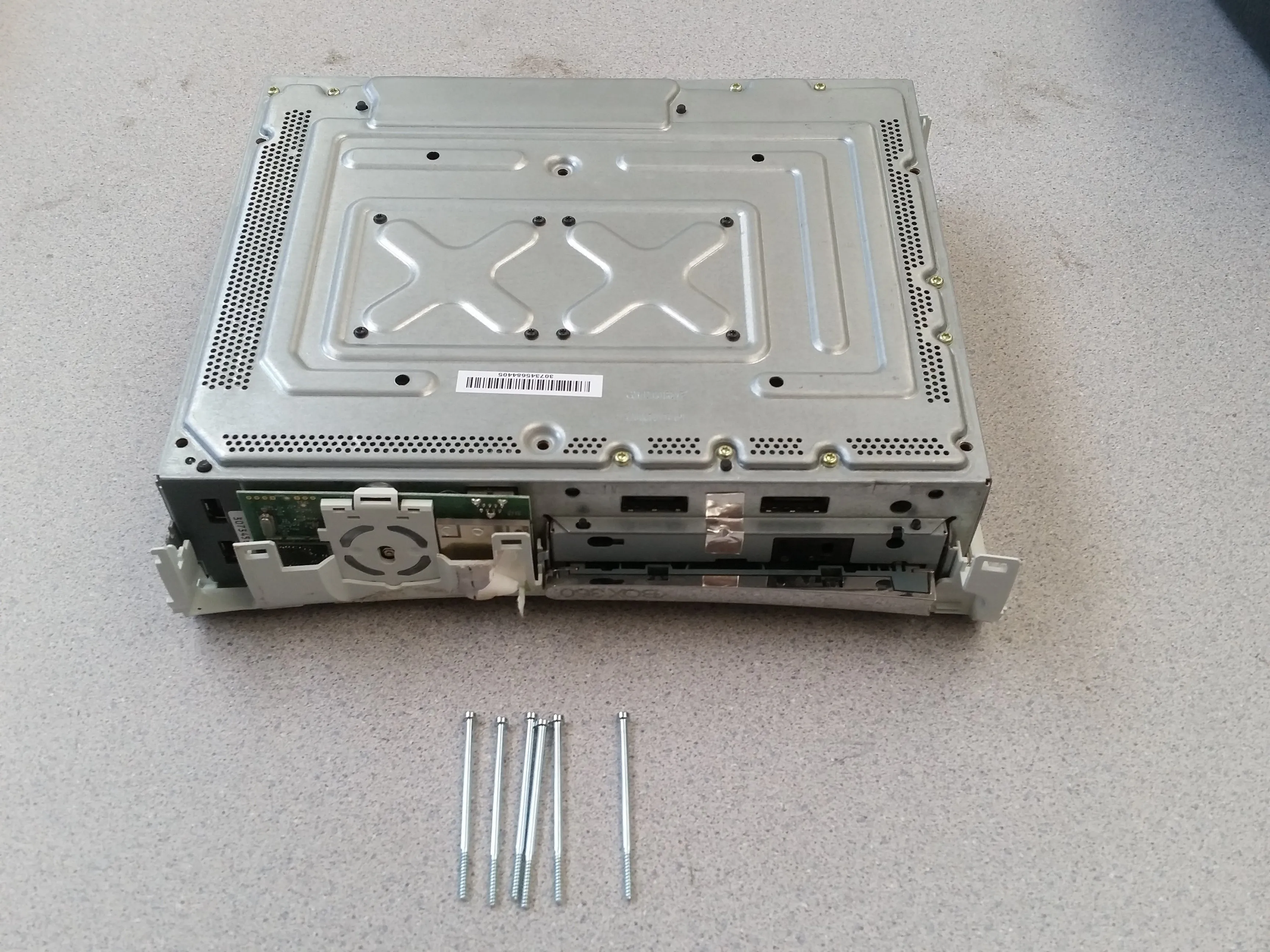

Шаг 8 Открытие материнской платы

• Открутите шесть серебристых винтов

• Переверните весь Xbox, придерживая пластик и металл, затем снимите корпус.

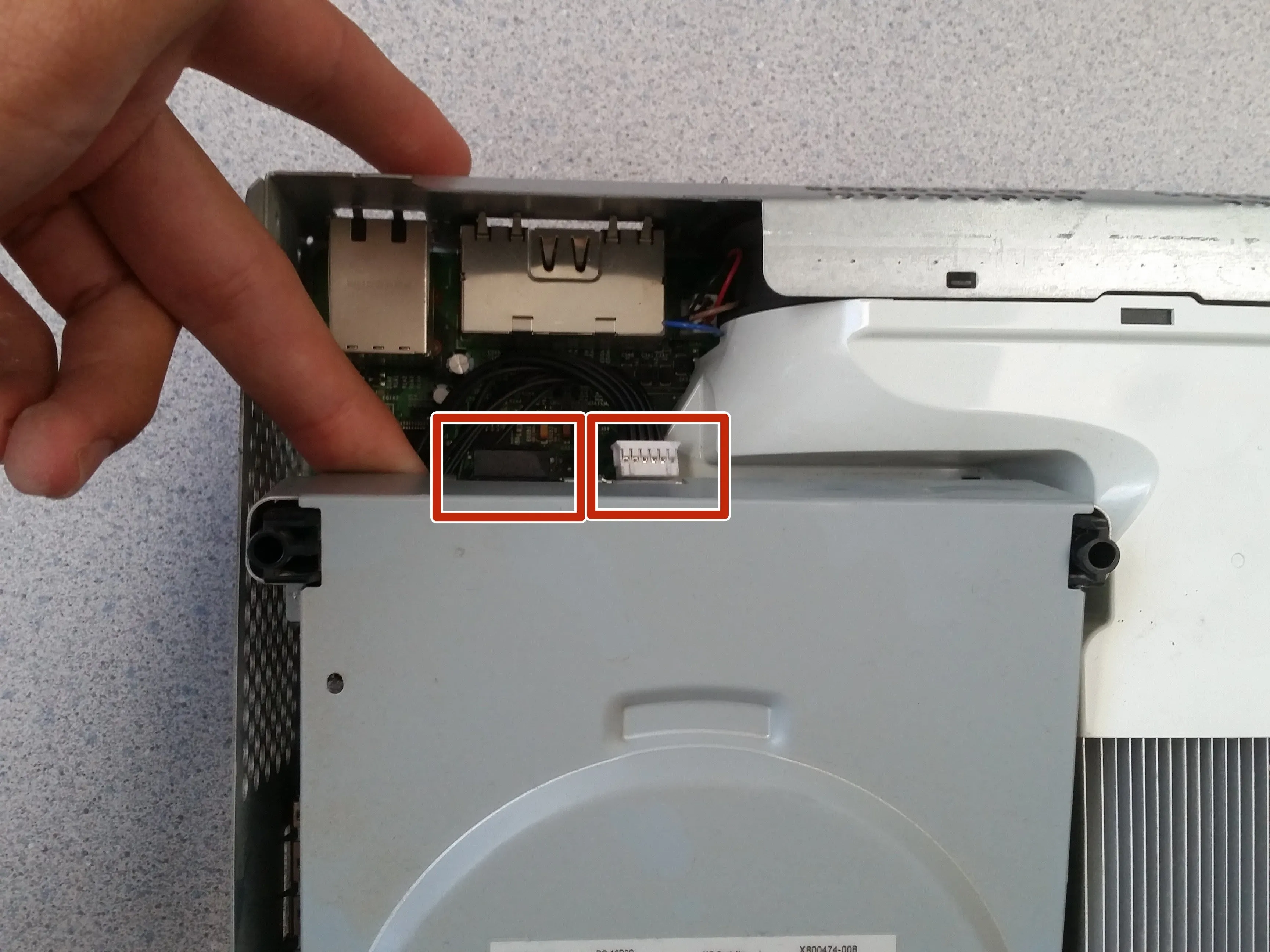

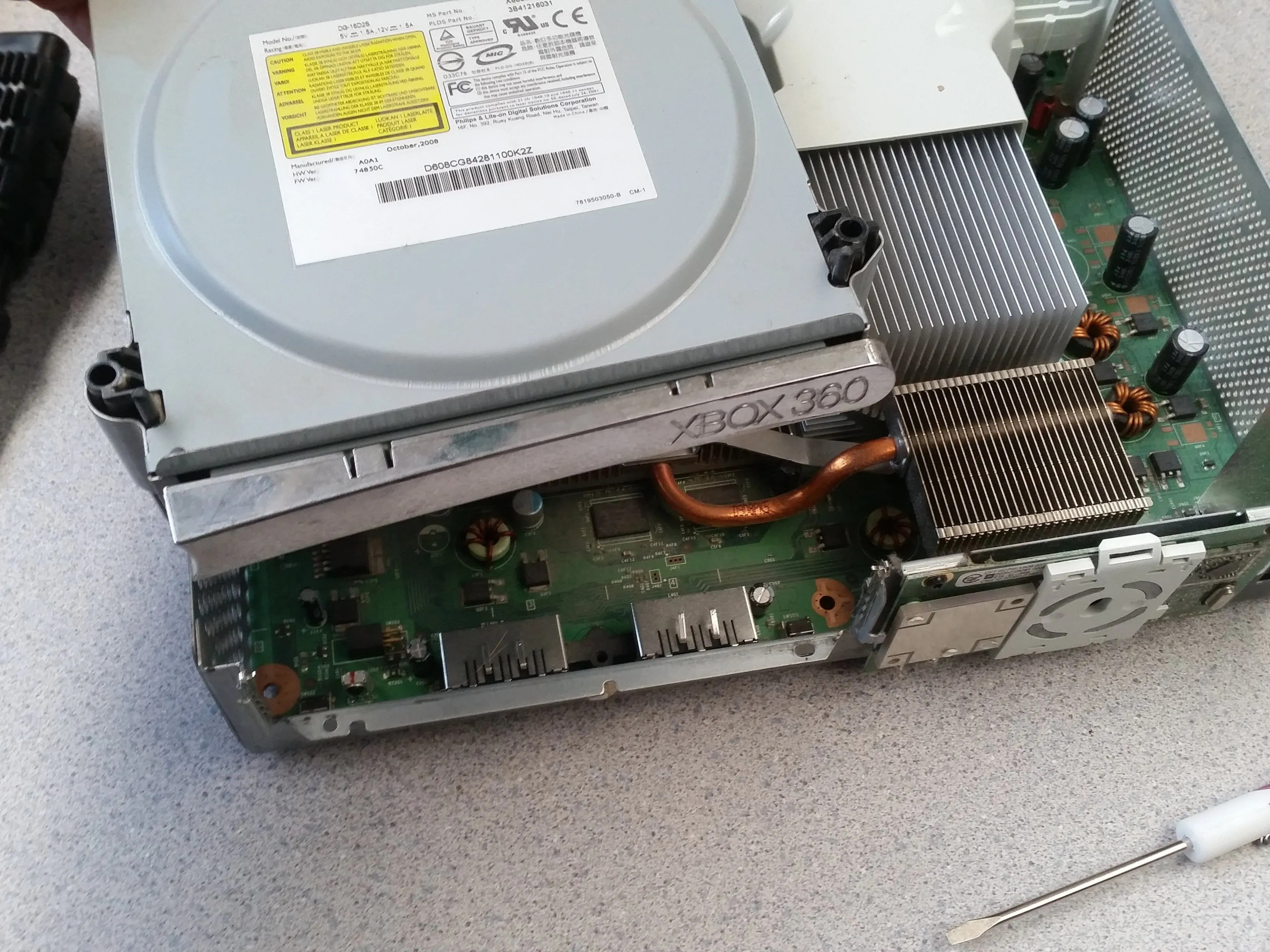

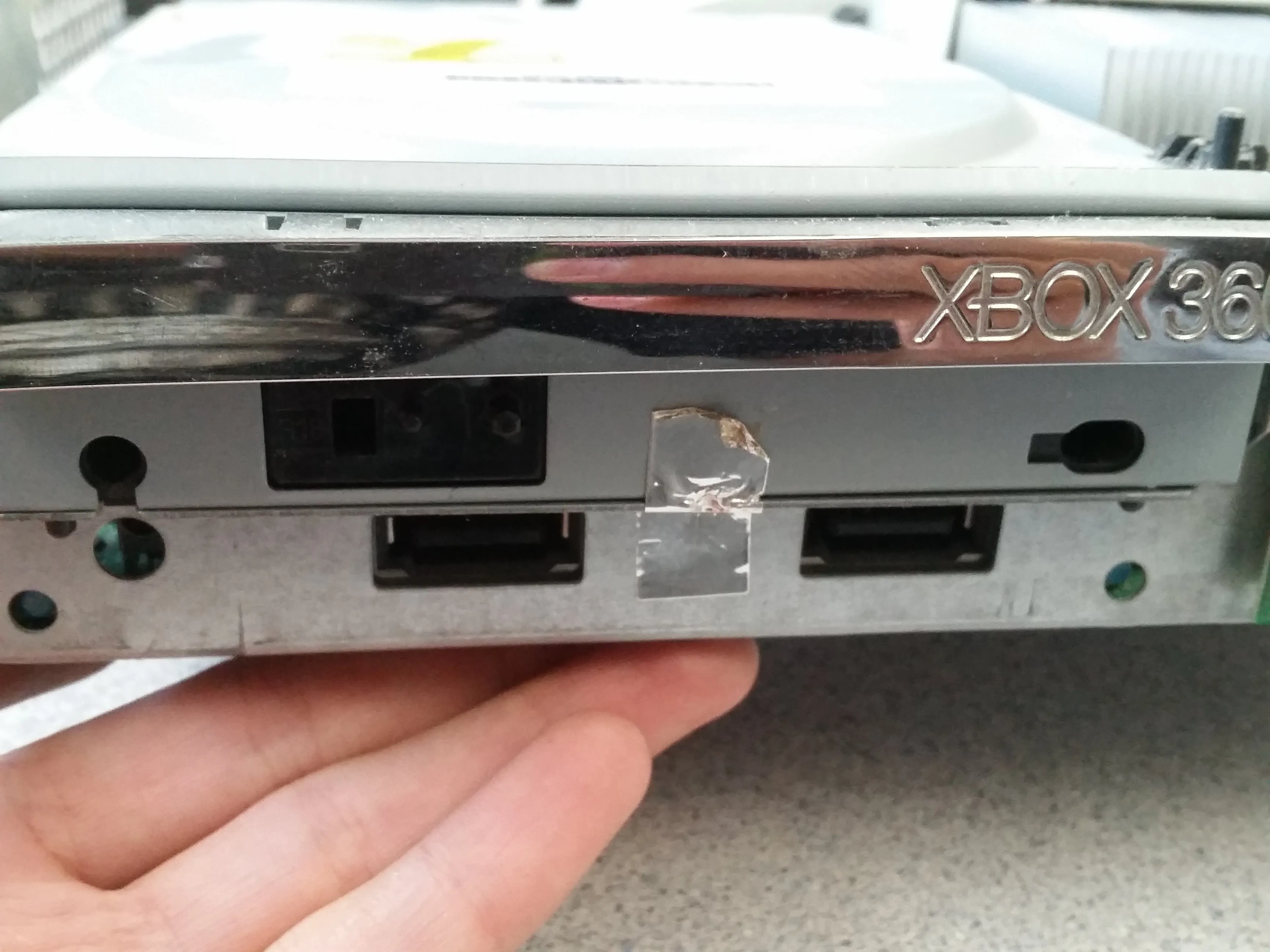

Шаг 9 Извлечение дисковода

• Осторожно отсоедините два разъема

• Спереди дисковода может быть наклеена лента, удерживающая его на месте, просто снимите ее.

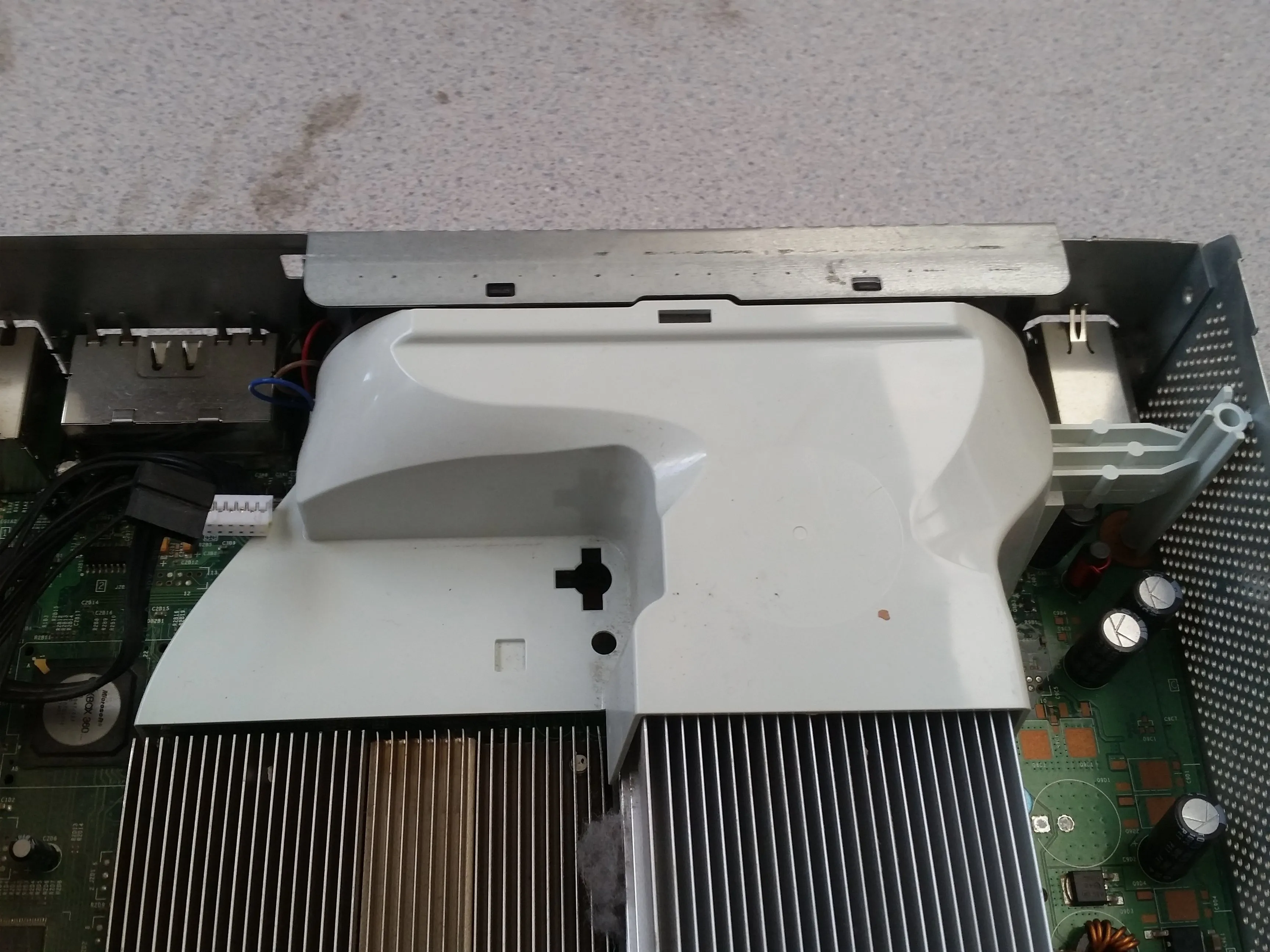

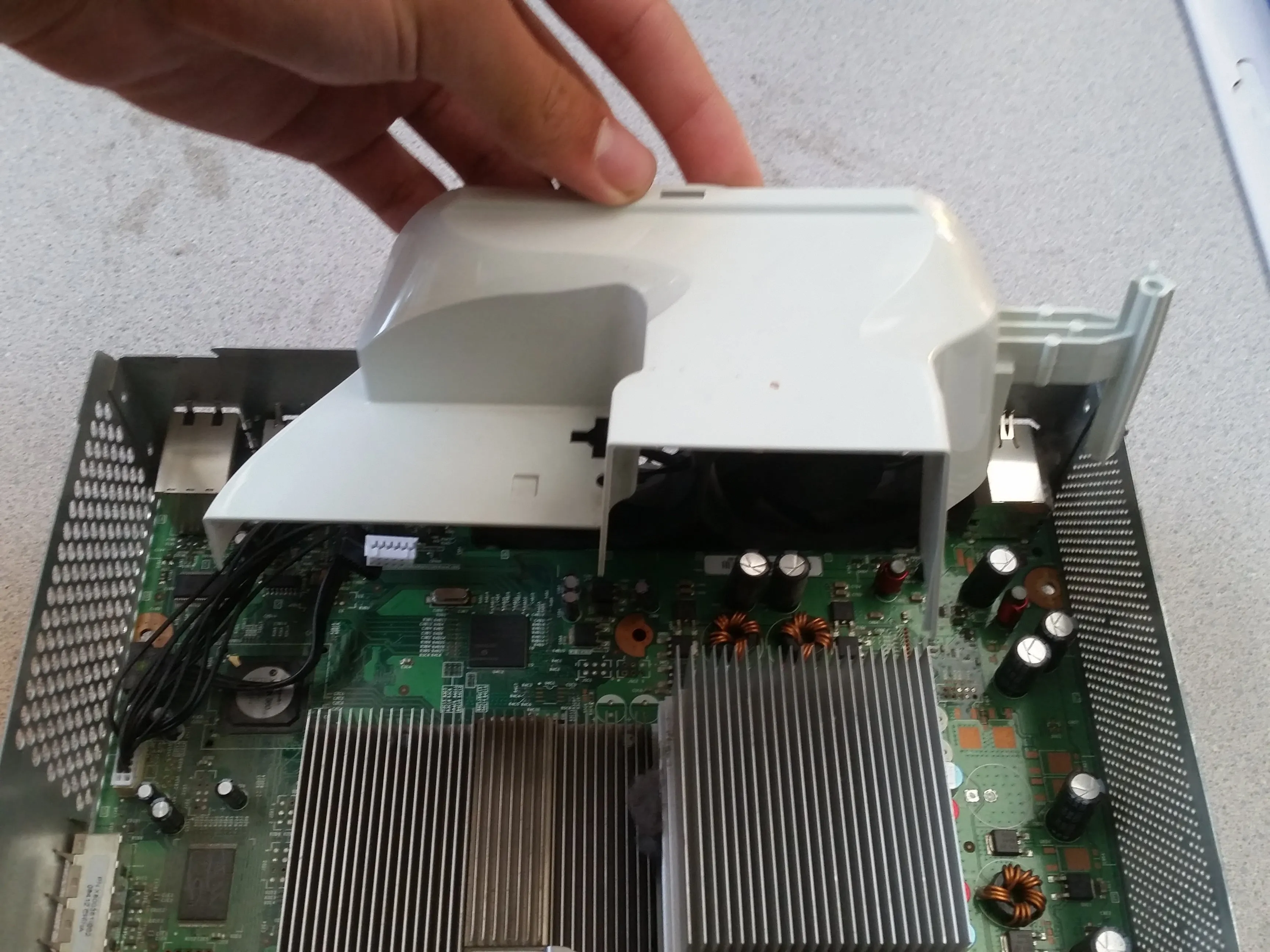

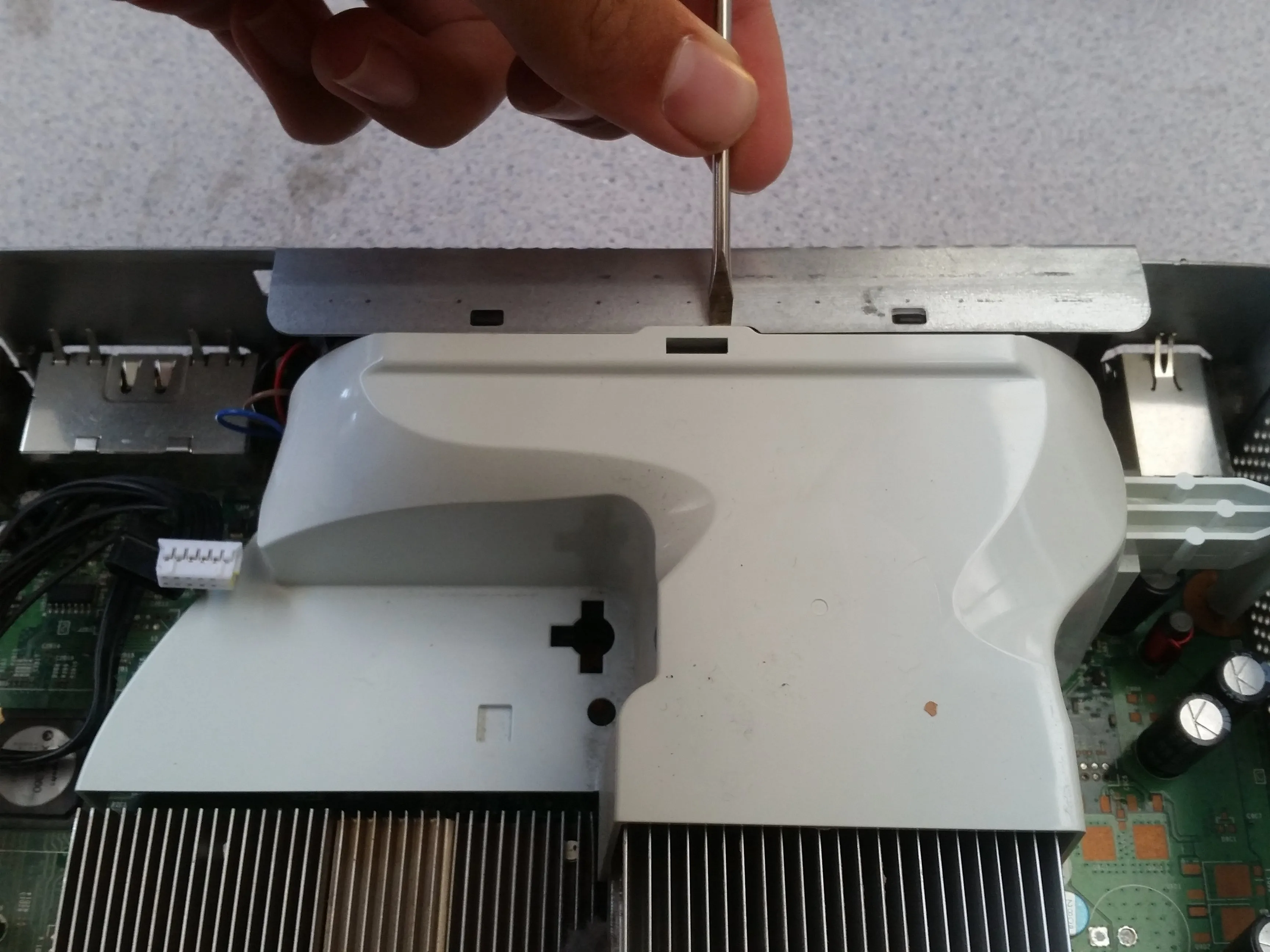

Шаг 10 Открытие вентиляторов

• Чтобы снять крышку вентилятора, используйте плоскую отвертку, как показано на рисунке, чтобы аккуратно поддеть ее

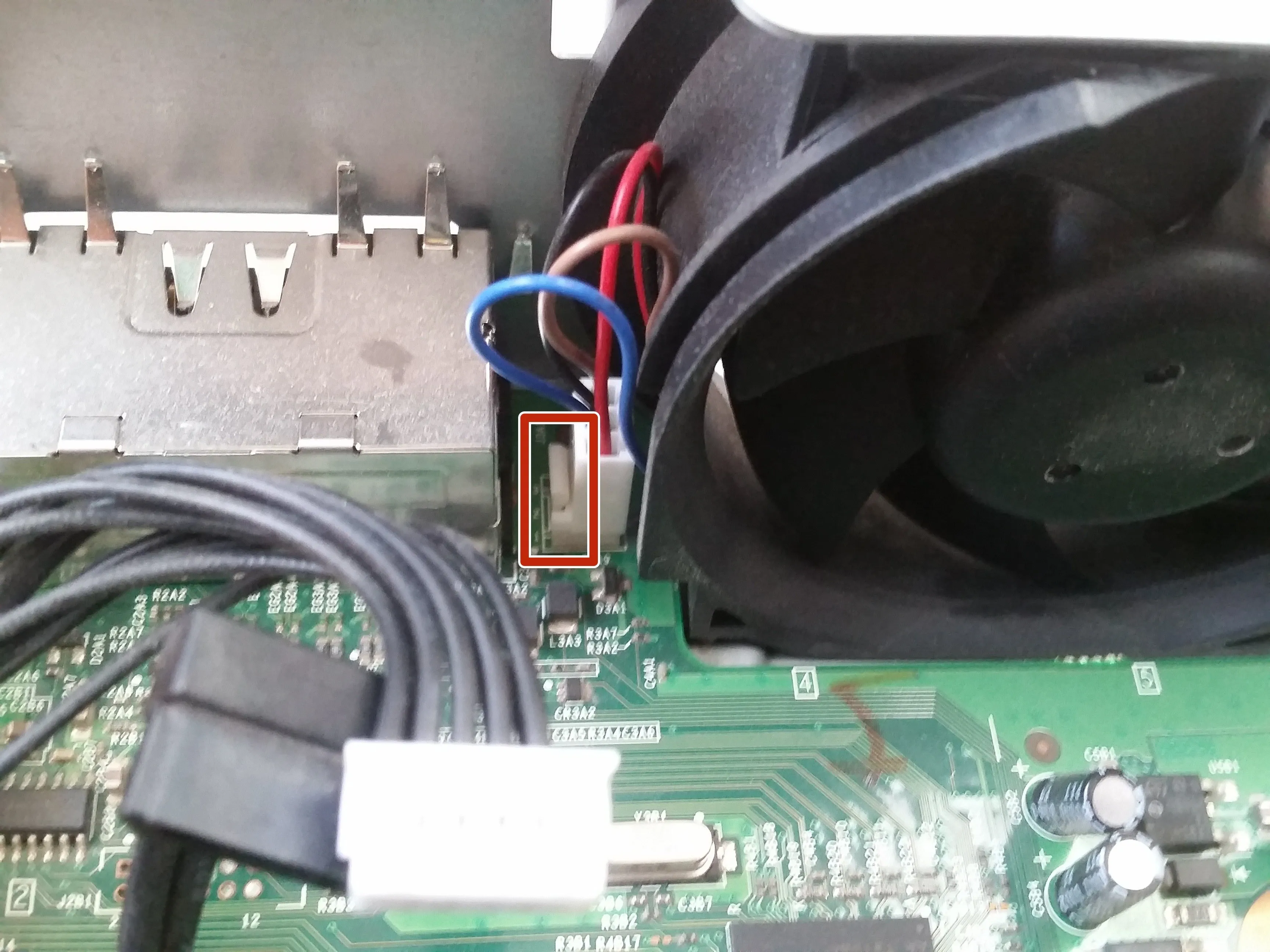

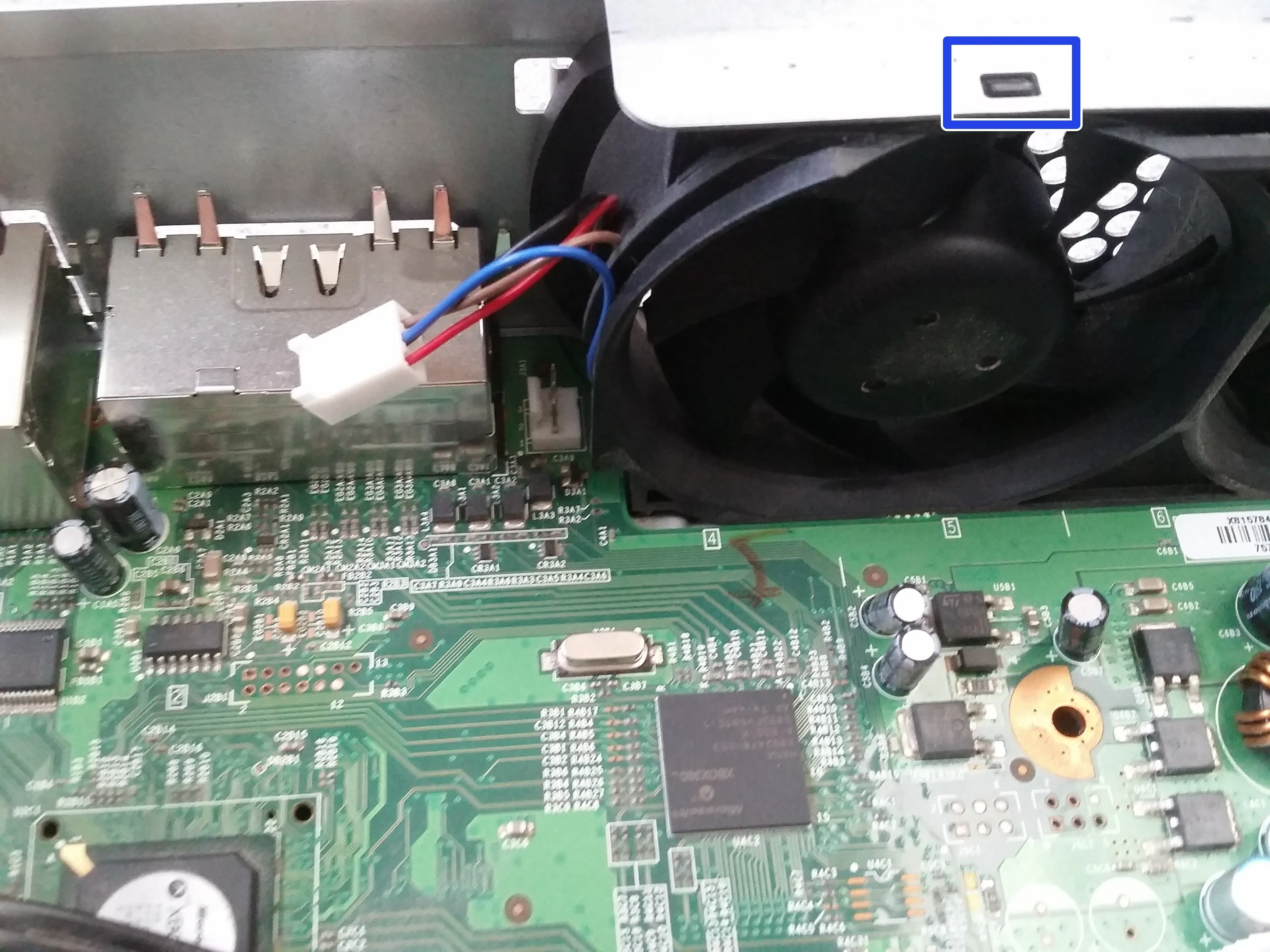

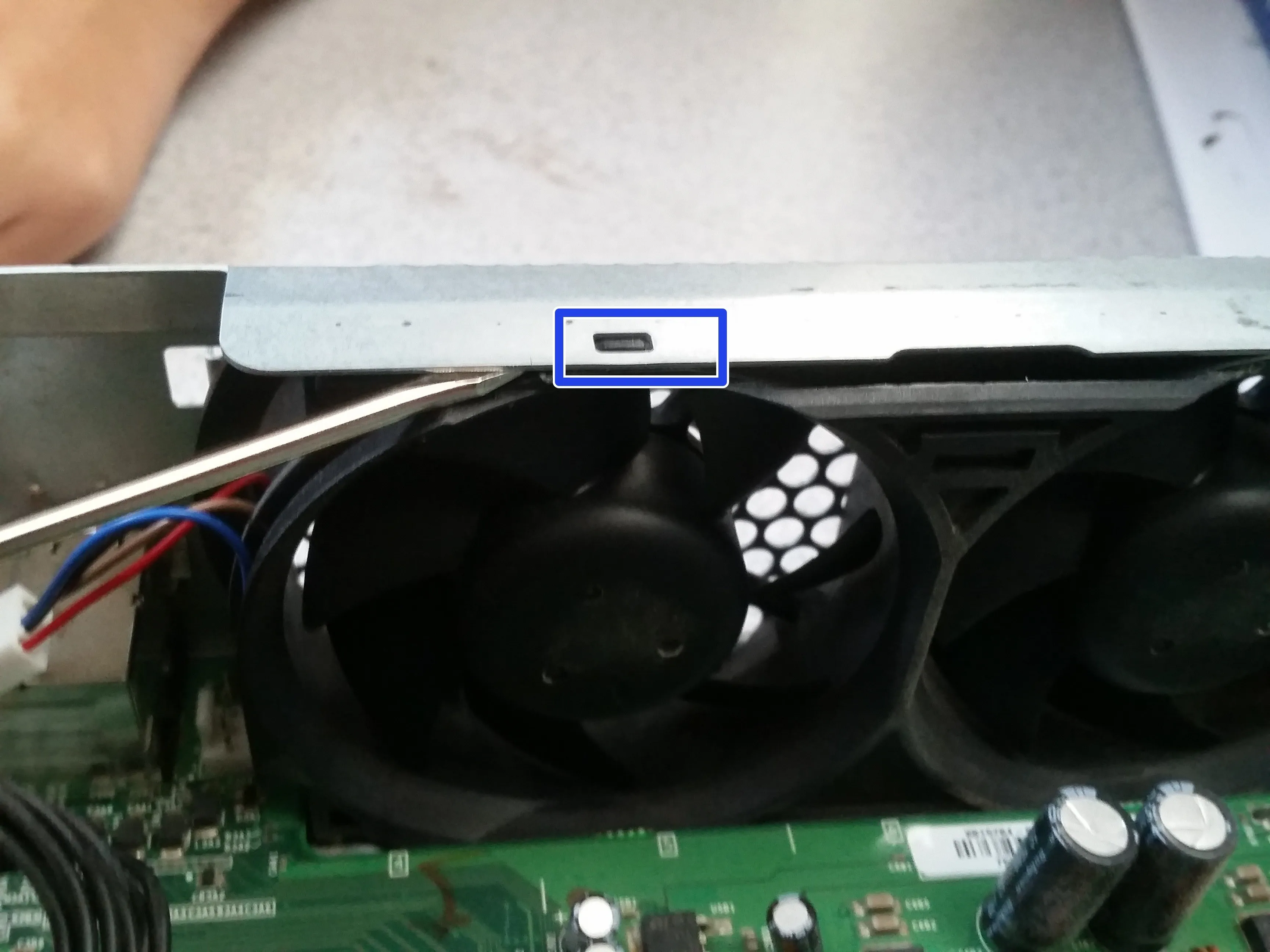

Шаг 11 Снятие вентиляторов

• С помощью небольшой отвертки с плоской головкой откройте этот стопорный механизм, а затем аккуратно снимите разъем вентилятора.

• С помощью отвертки или шлепалки выньте вентилятор из корпуса.

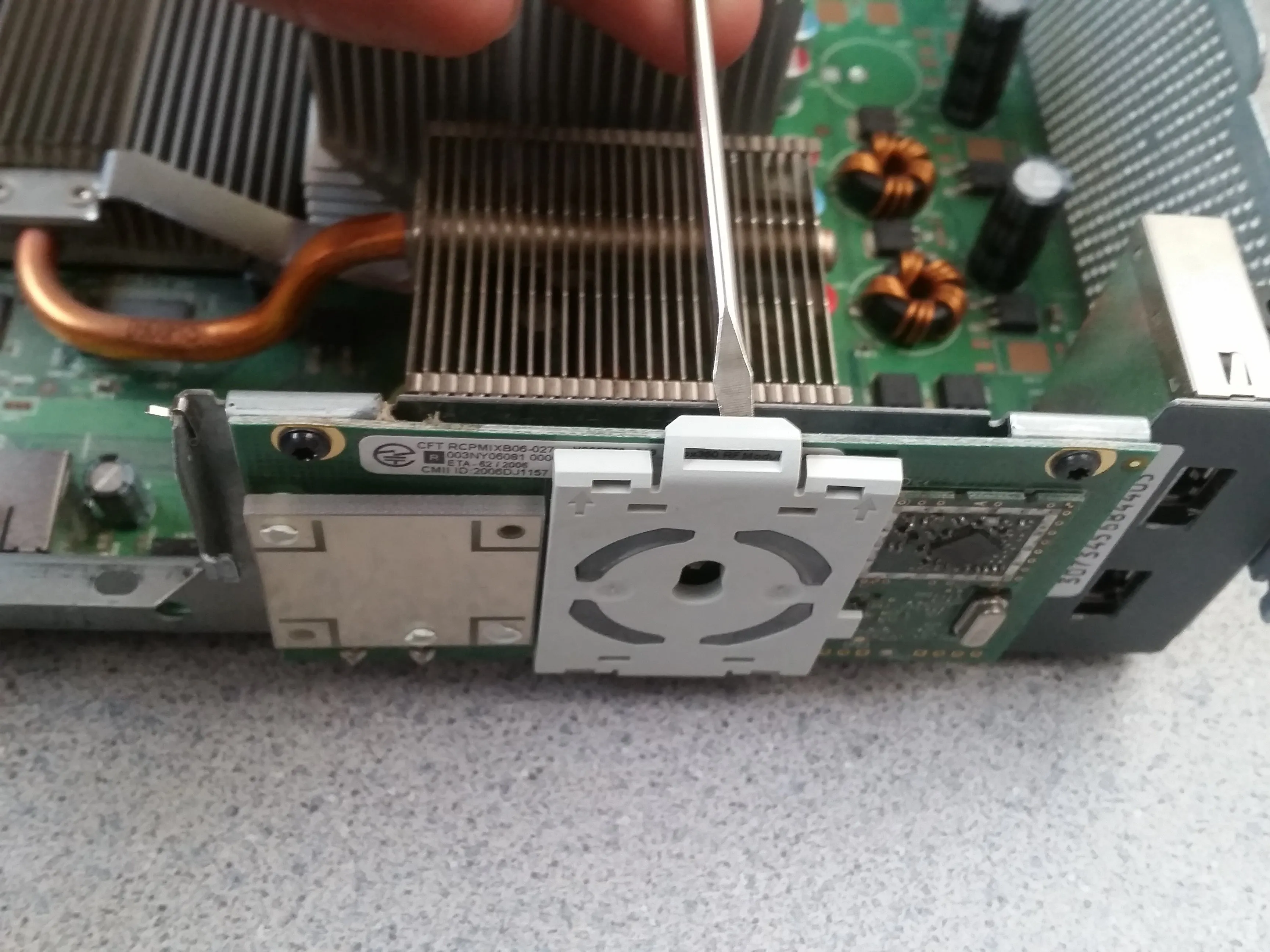

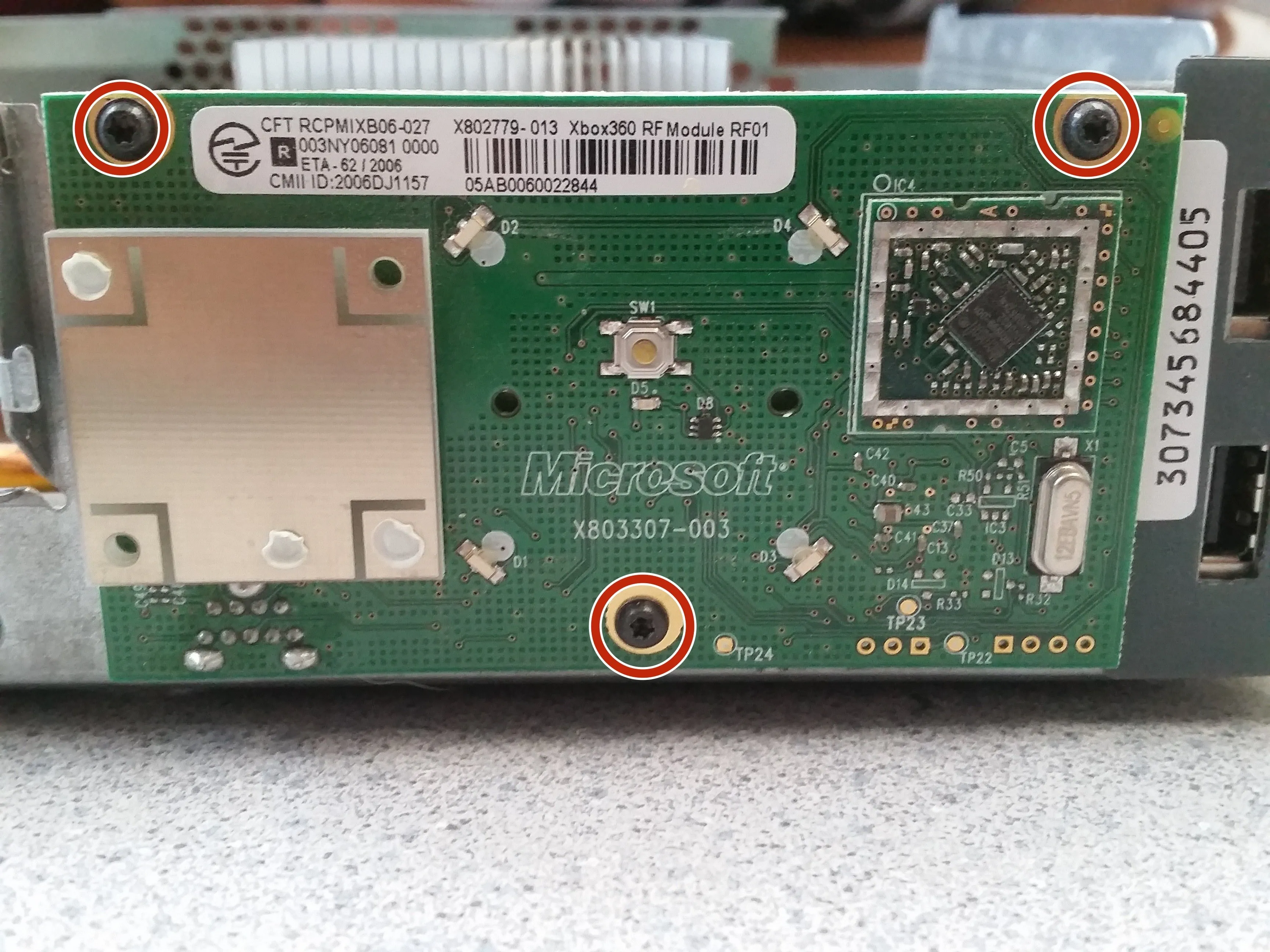

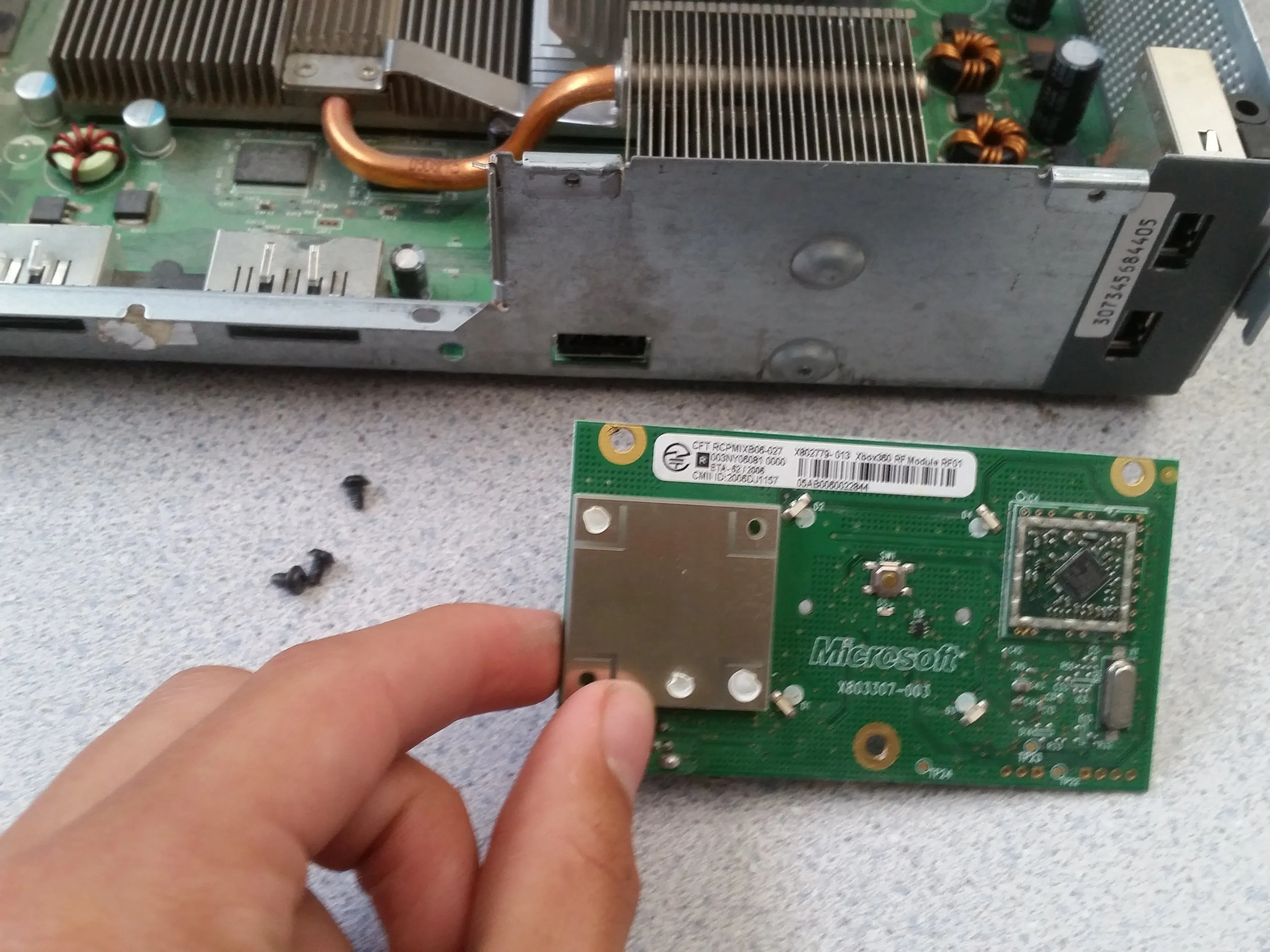

Шаг 12 Извлечение кнопки питания

• Чтобы снять кнопку включения, просто отсоедините пластиковую клипсу.

• Открутите три черных винта и потяните микросхему прямо наружу, чтобы не повредить разъем.

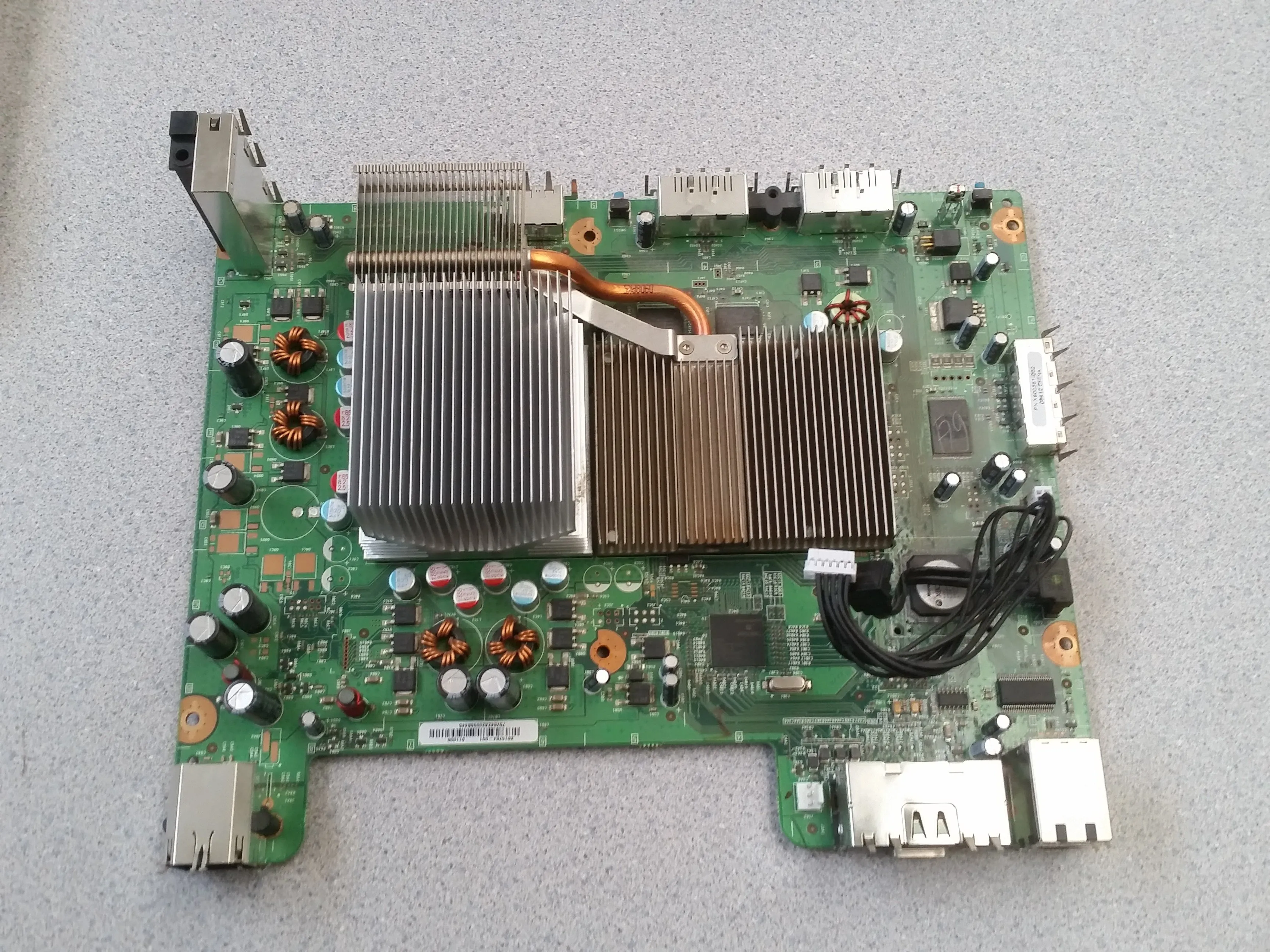

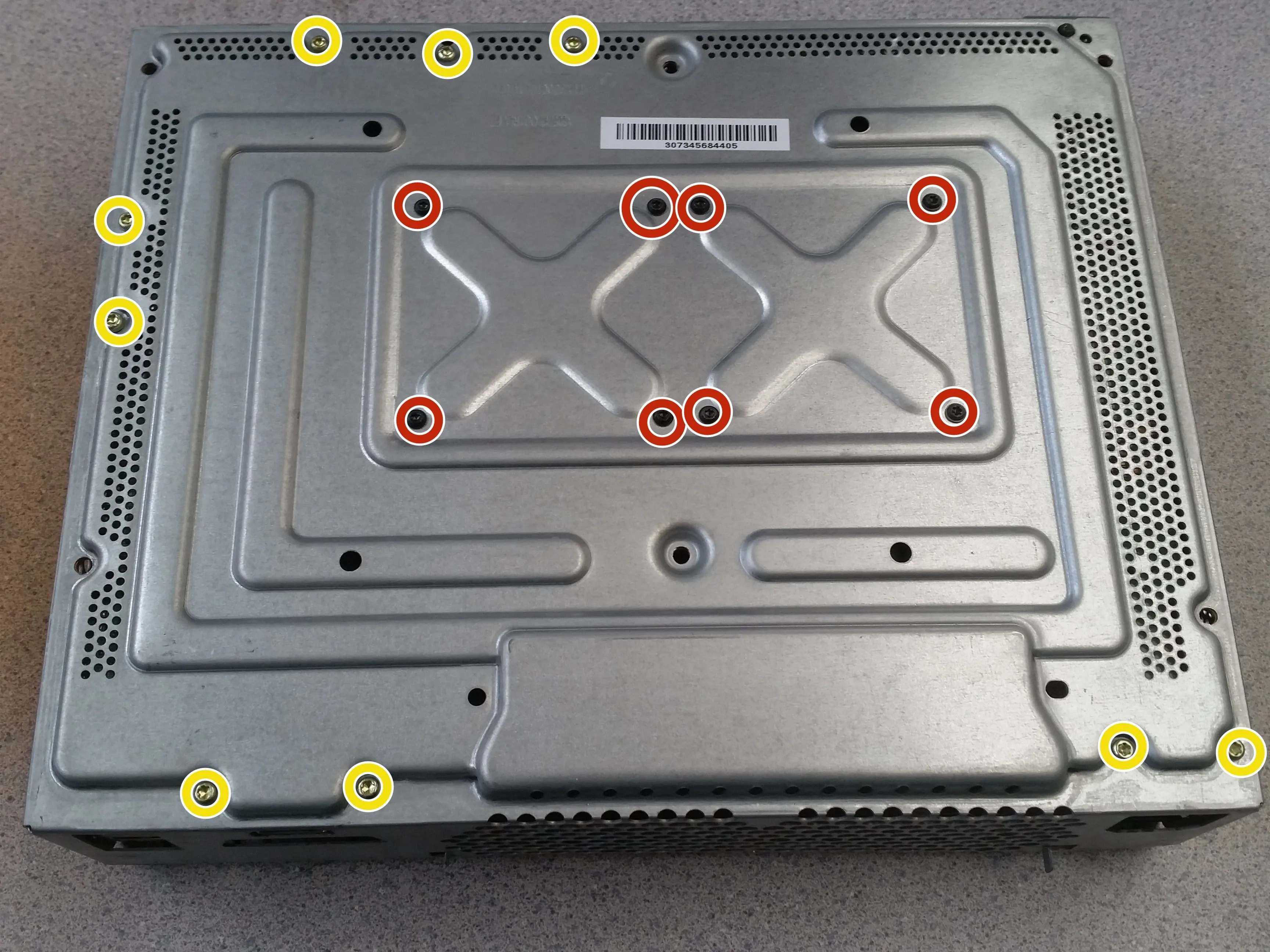

Шаг 13 Снятие материнской платы

• Открутите 9 золотых винтов

• Выкрутите 8 черных винтов

• Осторожно вытащите материнскую плату и убедитесь, что вы не повредили никакие разъемы.

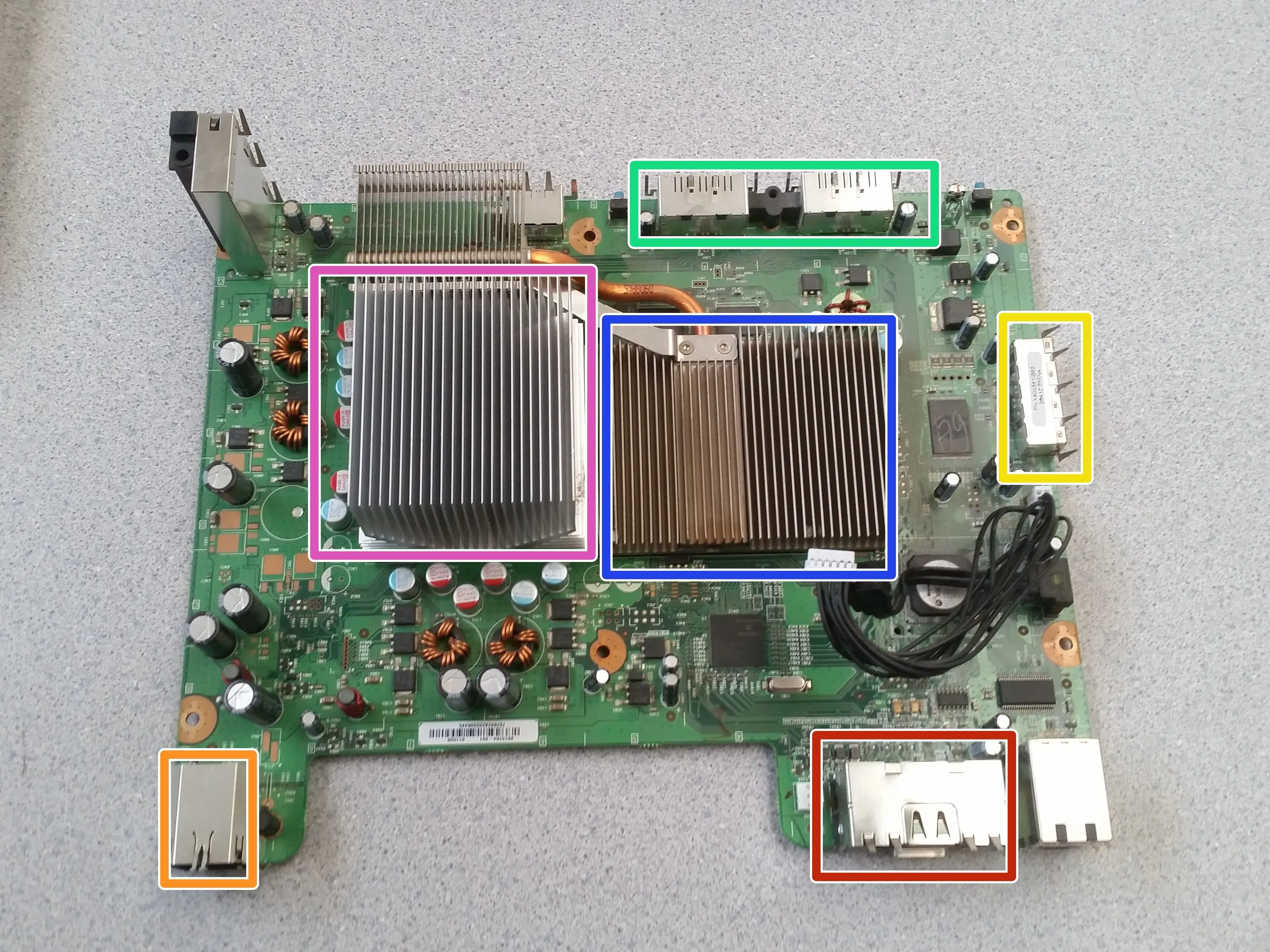

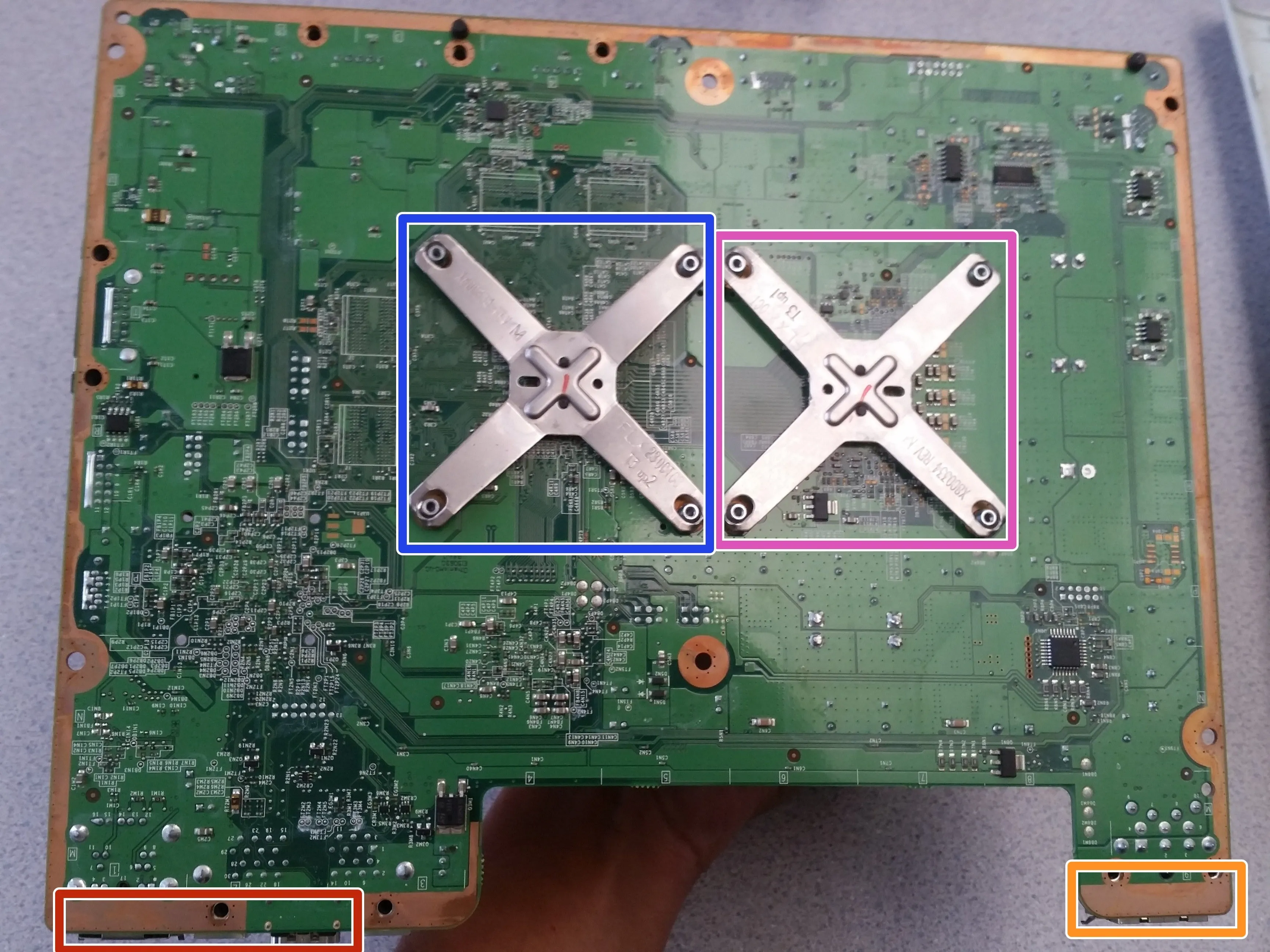

Шаг 14 Отображение основных компонентов.

• Порты для карт памяти

• Пользовательский графический процессор ATi с 10 Мб оперативной памяти

• 3 ядра IBM PowerPC с частотой 3,2 ГГц и 512 Мб оперативной памяти

• Порт для жесткого диска

• Порт питания

• Порты HDMI и видео

Шаг 15 Вы закончили!

• Вот и все. Следуйте этим шагам в обратном порядке, чтобы собрать вашу систему Xbox 360!
