Разборка Xbox 360

Введение

Microsoft Xbox 360, выпущенная в 2005 году, является одной из самых мощных игровых консолей на рынке. Эта консоль получила много нареканий за годы существования из-за красного кольца смерти, но я покажу вам, что находится внутри этого зверя.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Xbox 360

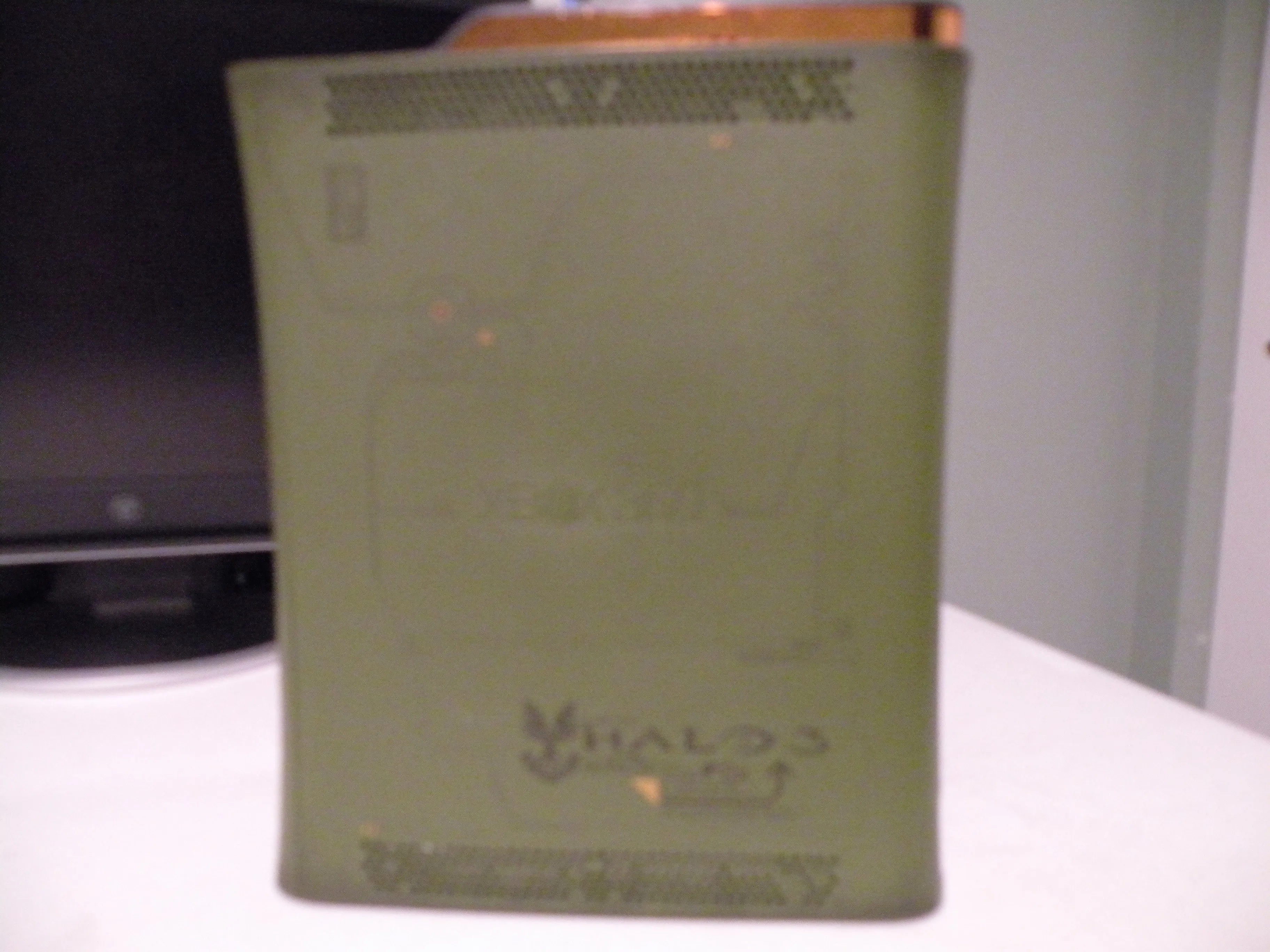

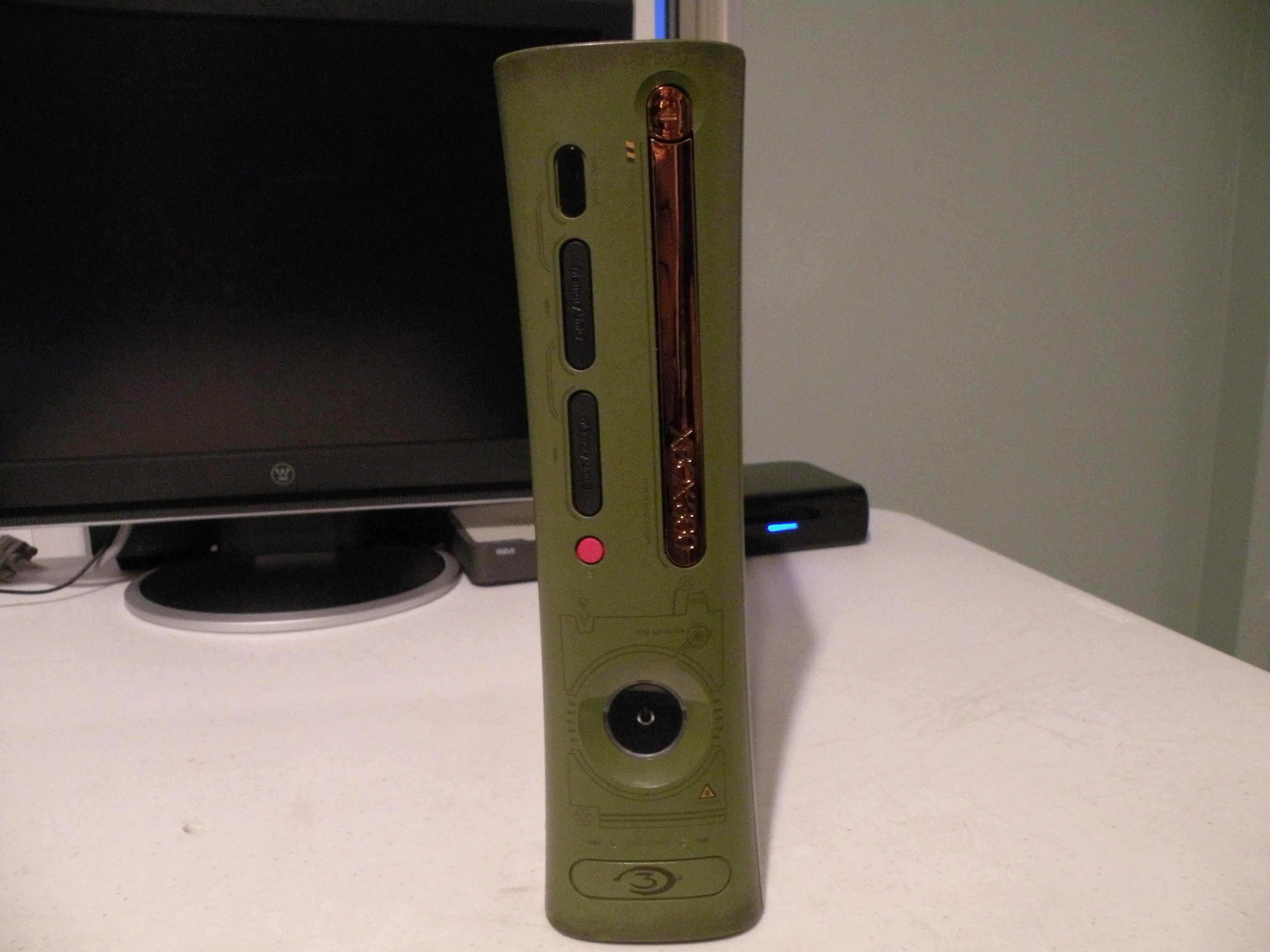

• Xbox 360 - одна из самых мощных игровых консолей на рынке. Возможно, у меня Halo 3 Edition, но разборка для всех моделей одинакова.

• Разобрать эту консоль не так-то просто, но при наличии некоторого терпения вы сможете это сделать.

• Эта разборка подходит как для моделей с HDMI, так и для моделей без HDMI.

Шаг 2

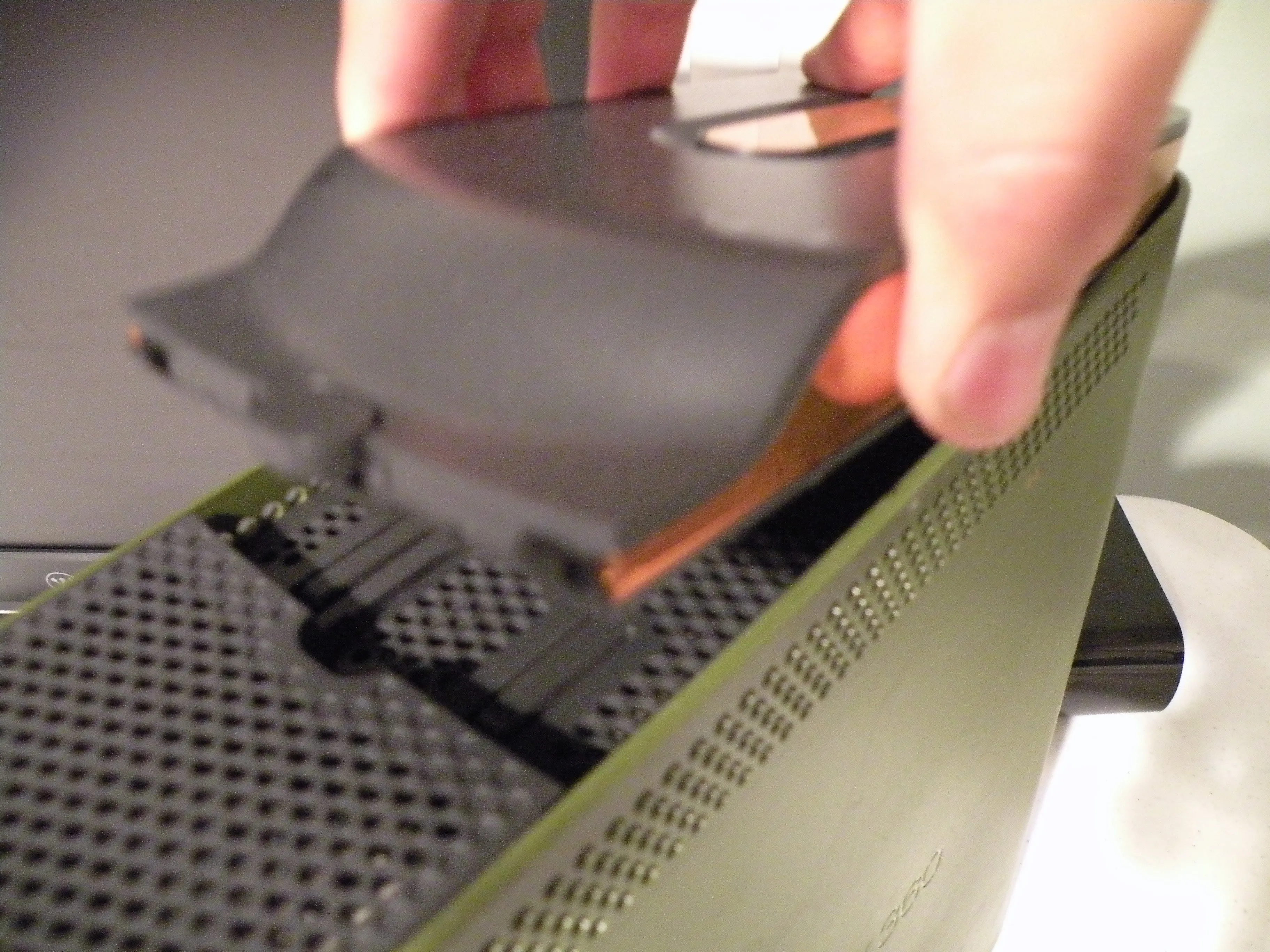

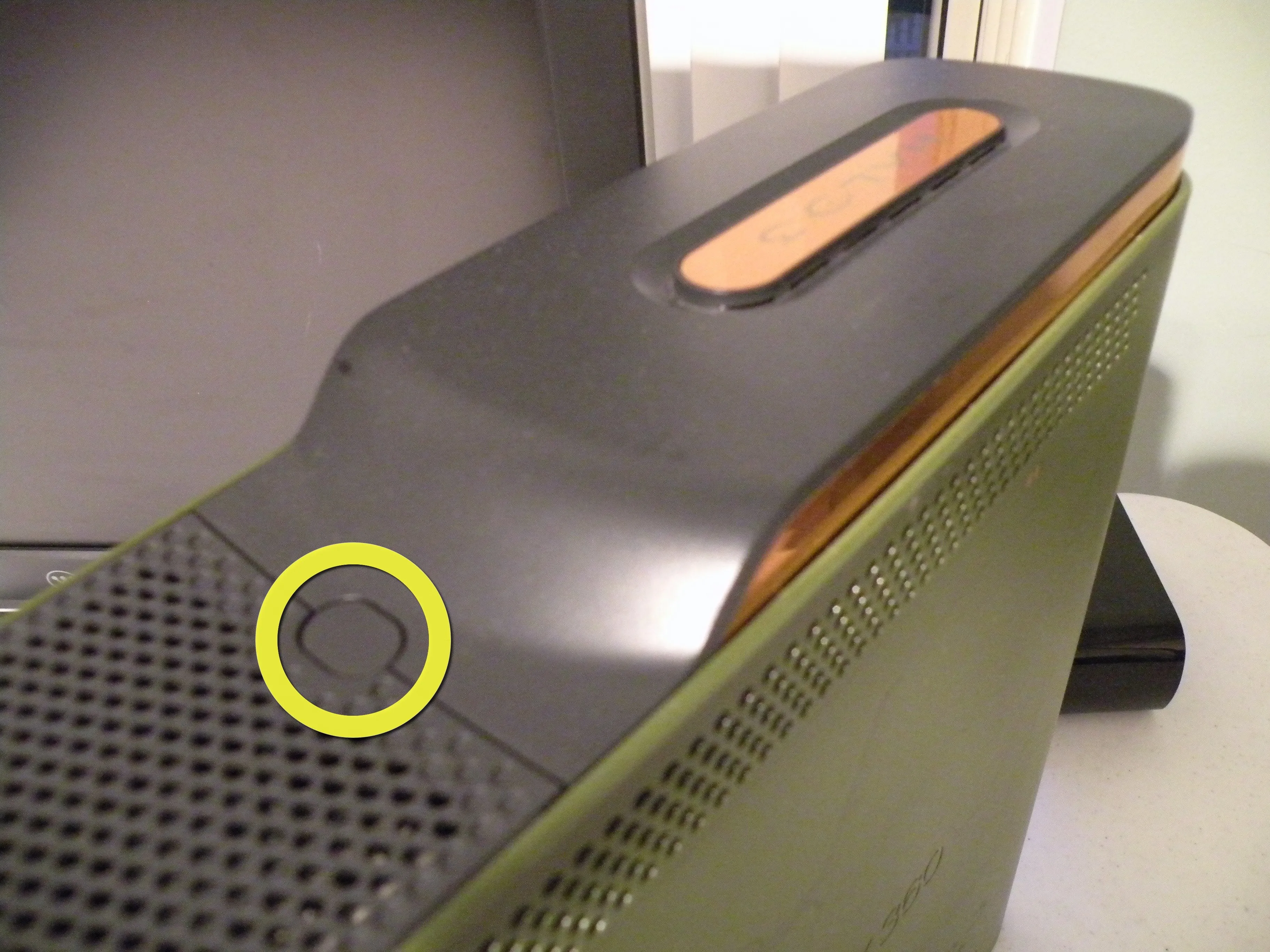

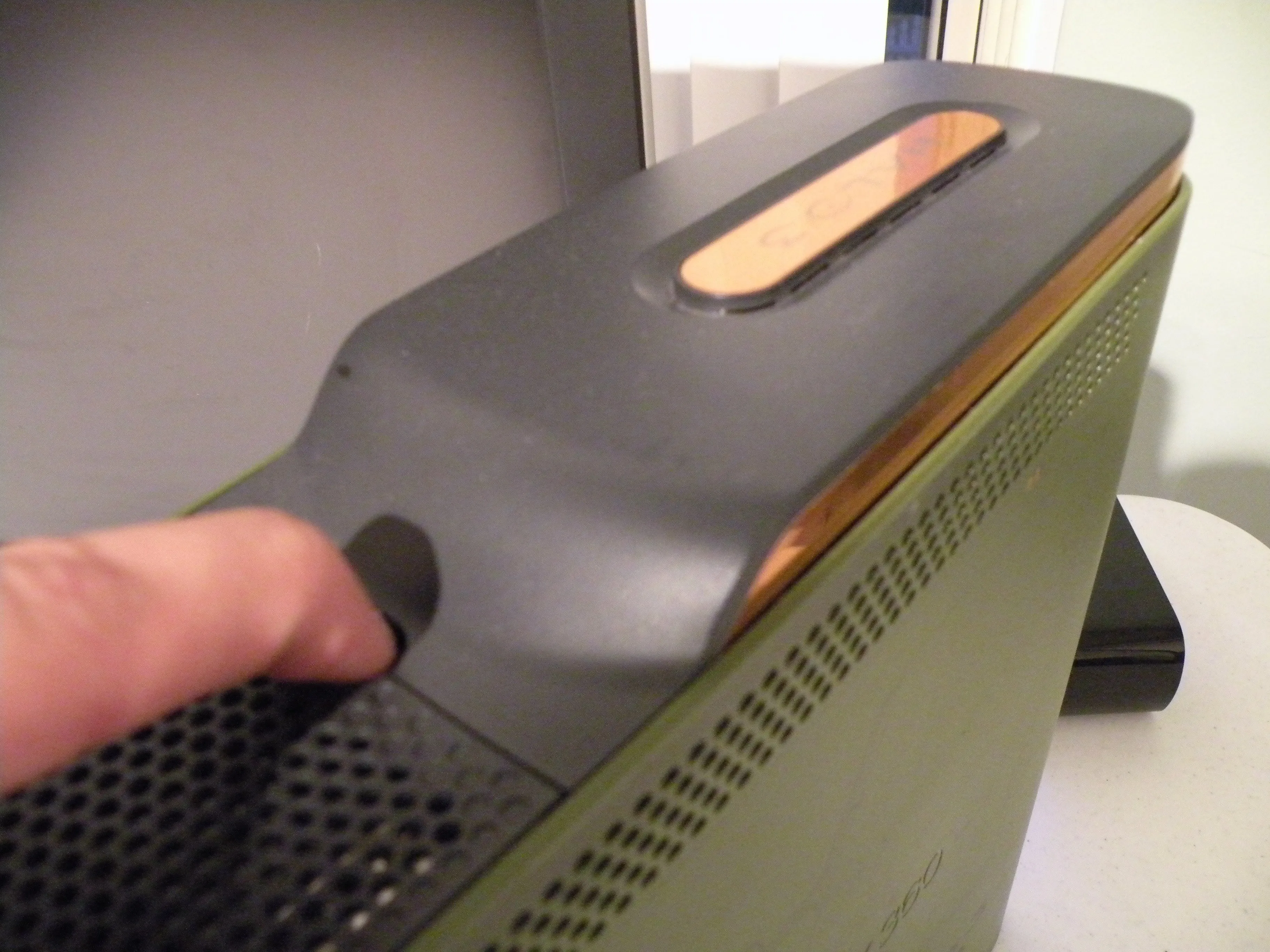

• Начните с извлечения жесткого диска (пропустите этот шаг, если у вашей консоли нет жесткого диска).

• Нажмите кнопку на жестком диске, затем потяните вверх за переднюю часть. Когда передняя часть будет снята, сдвиньте диск вперед, а затем извлеките его.

Комментарии к шагу

что такое передняя часть

деталь, на которую нужно надавить, чтобы снять жесткий диск.

Шаг 3

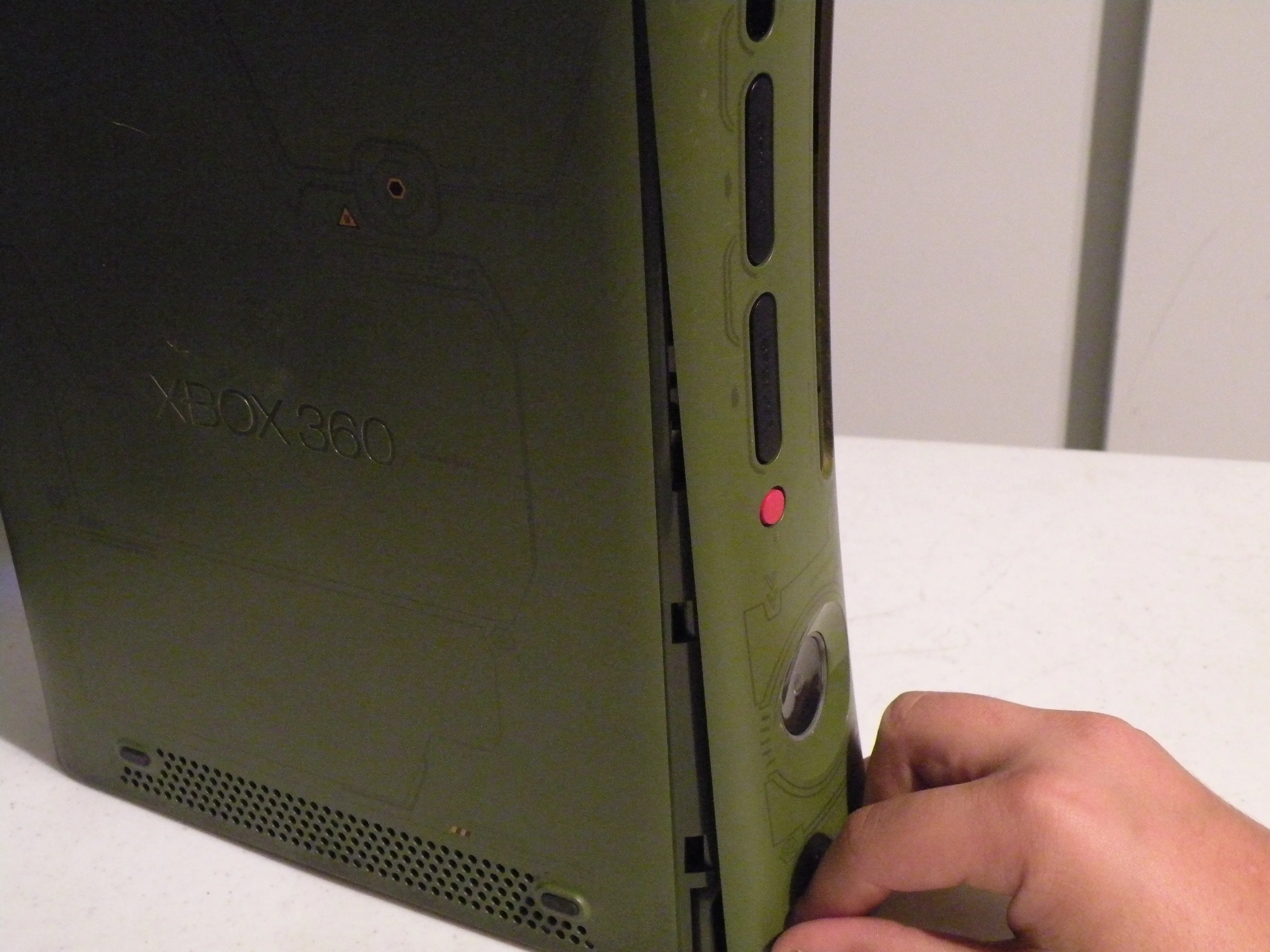

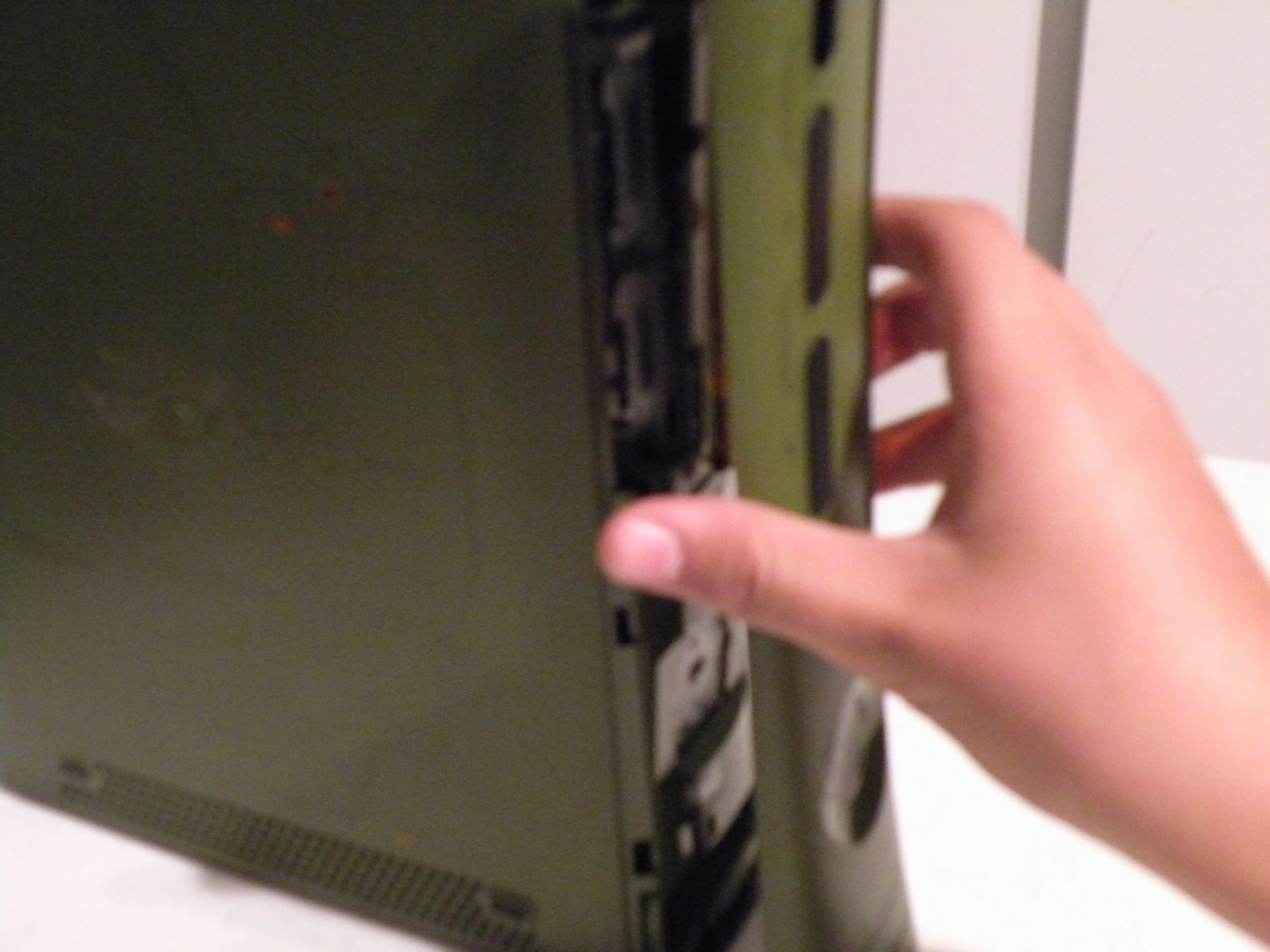

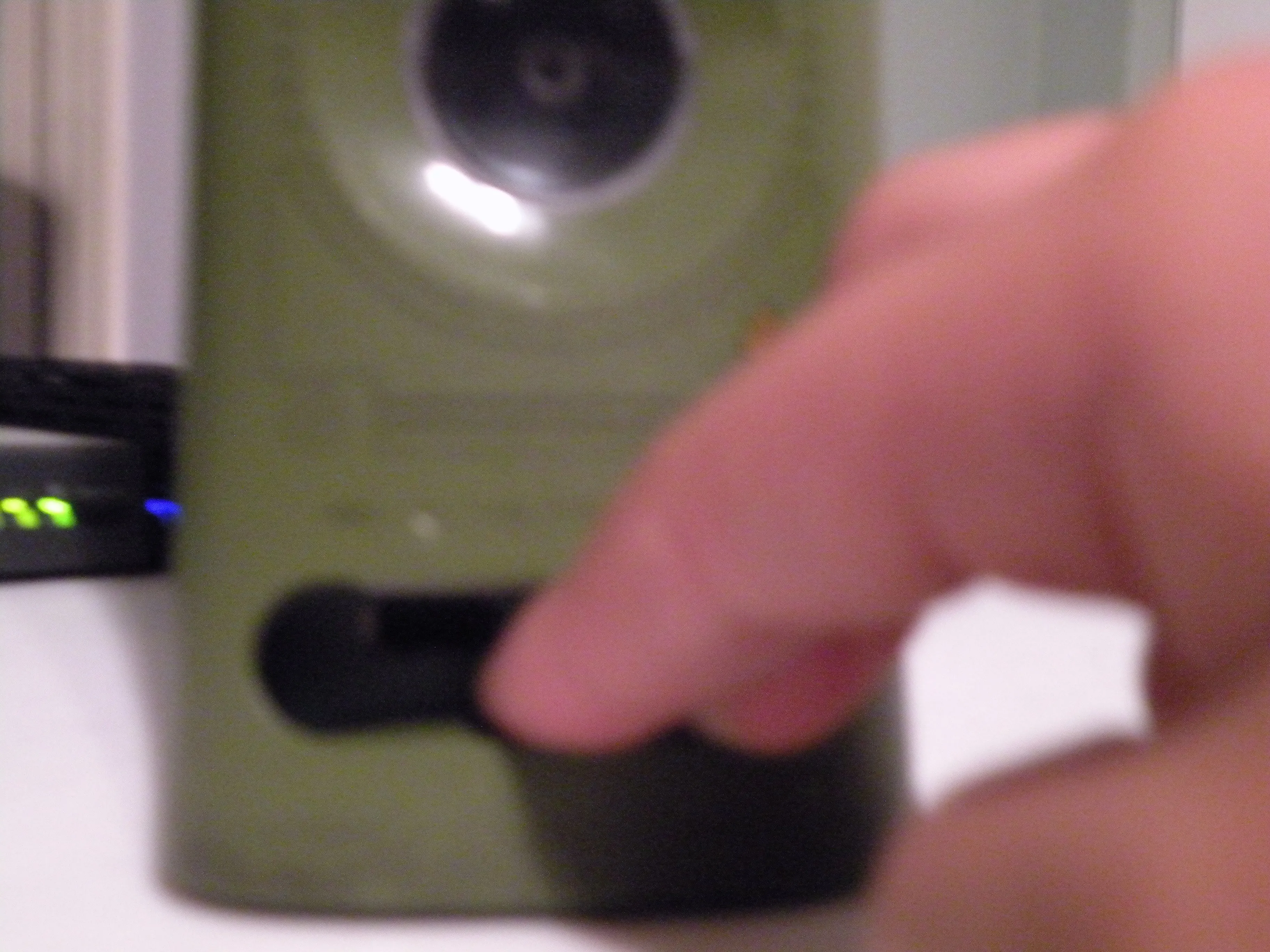

• Снятие лицевой панели

• Поместите два пальца в область USB-порта, затем надавите вниз, одновременно потянув лицевую панель на себя.

Шаг 4

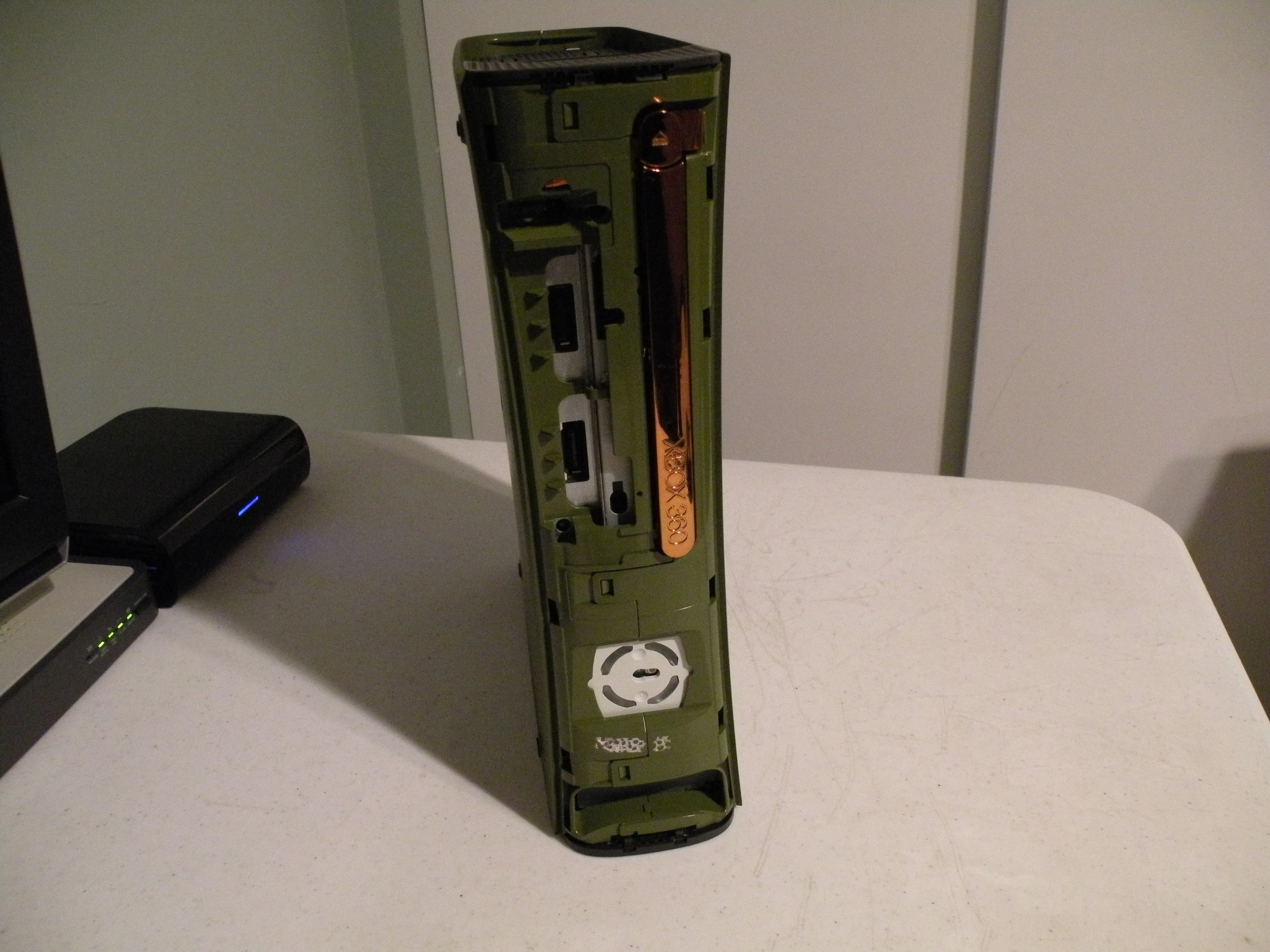

• Уже не так красиво!

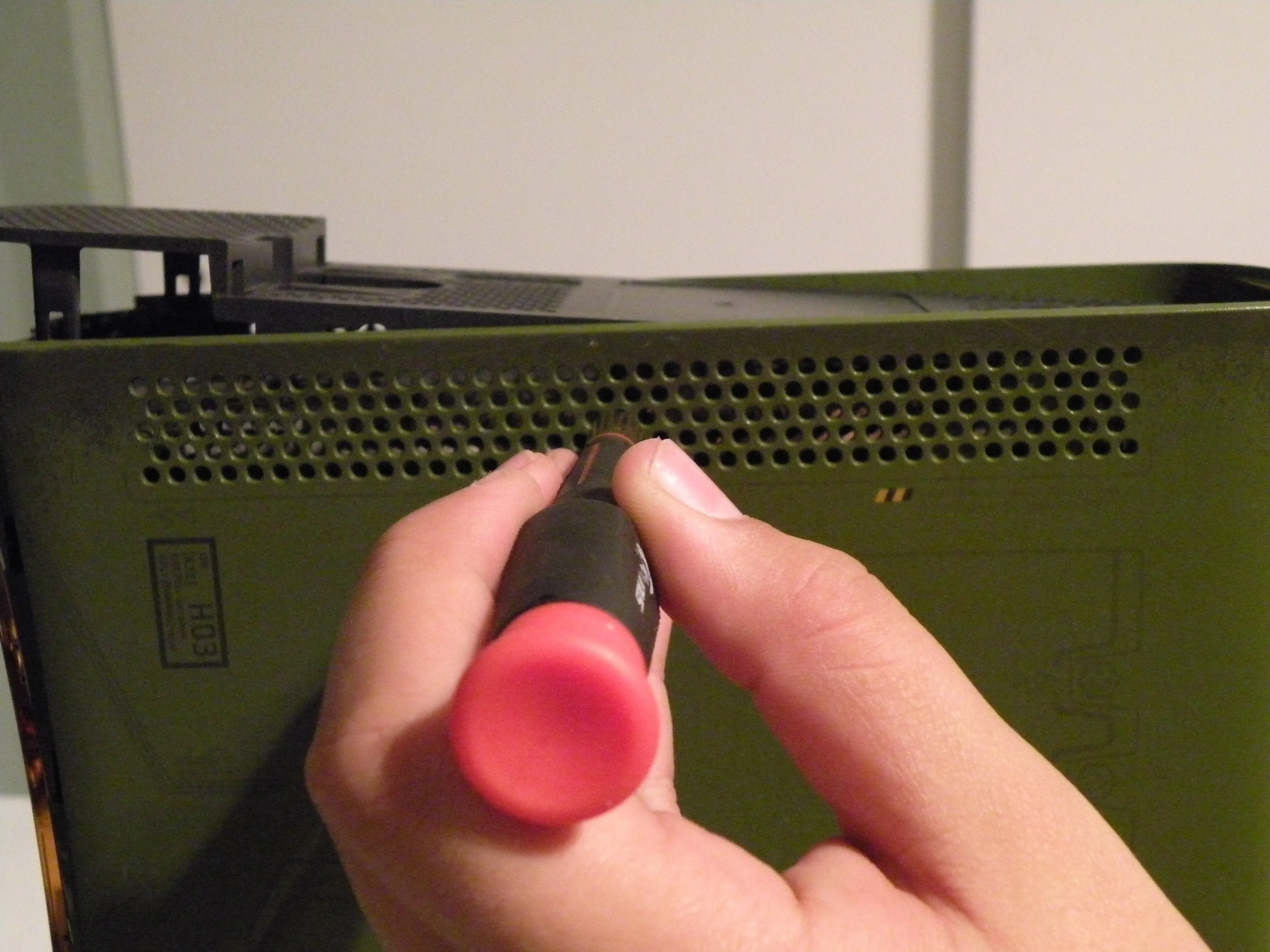

Шаг 5

• Снятие верхней панели

• Убедитесь, что консоль стоит. Затем загляните в решетку.

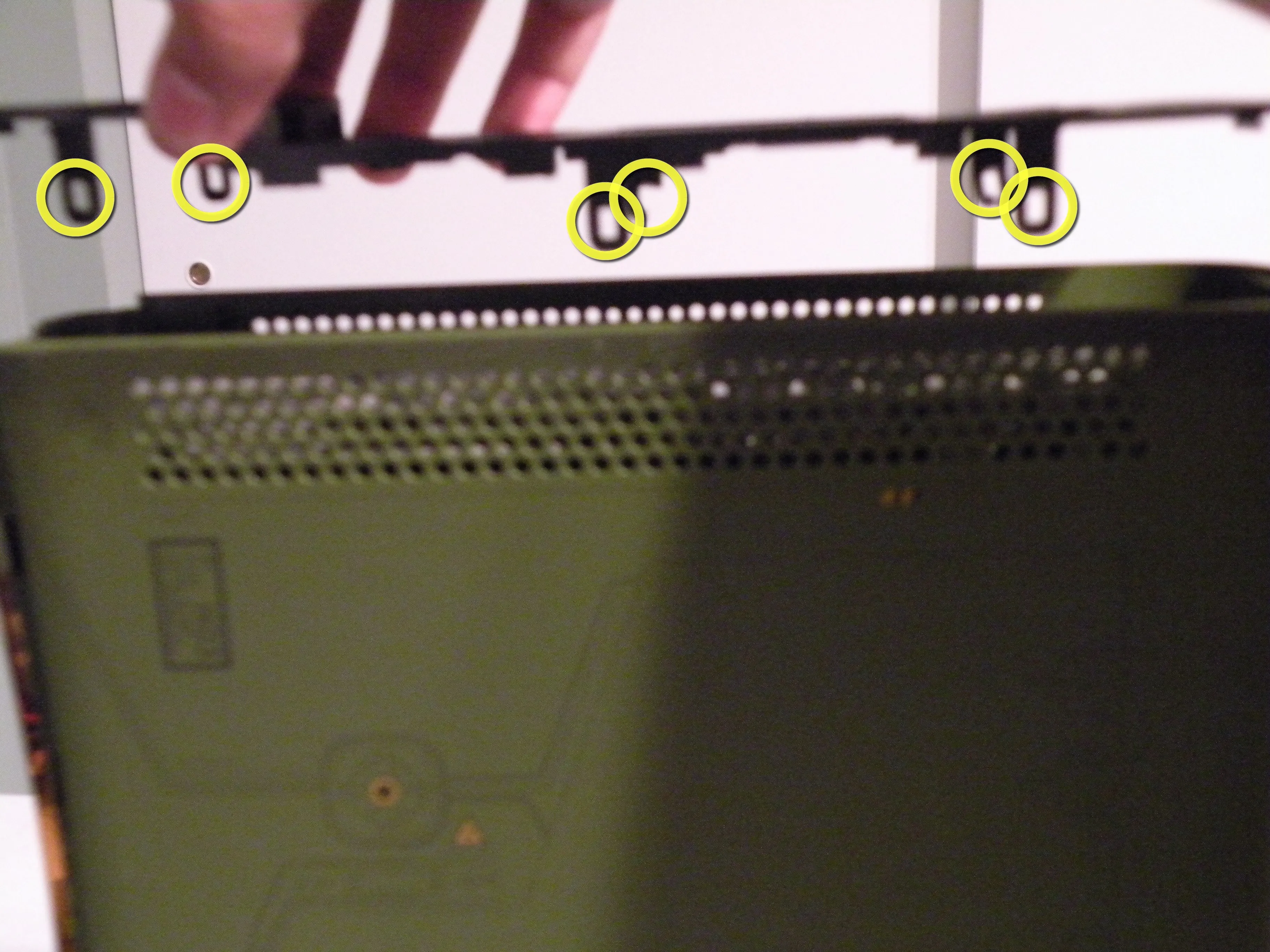

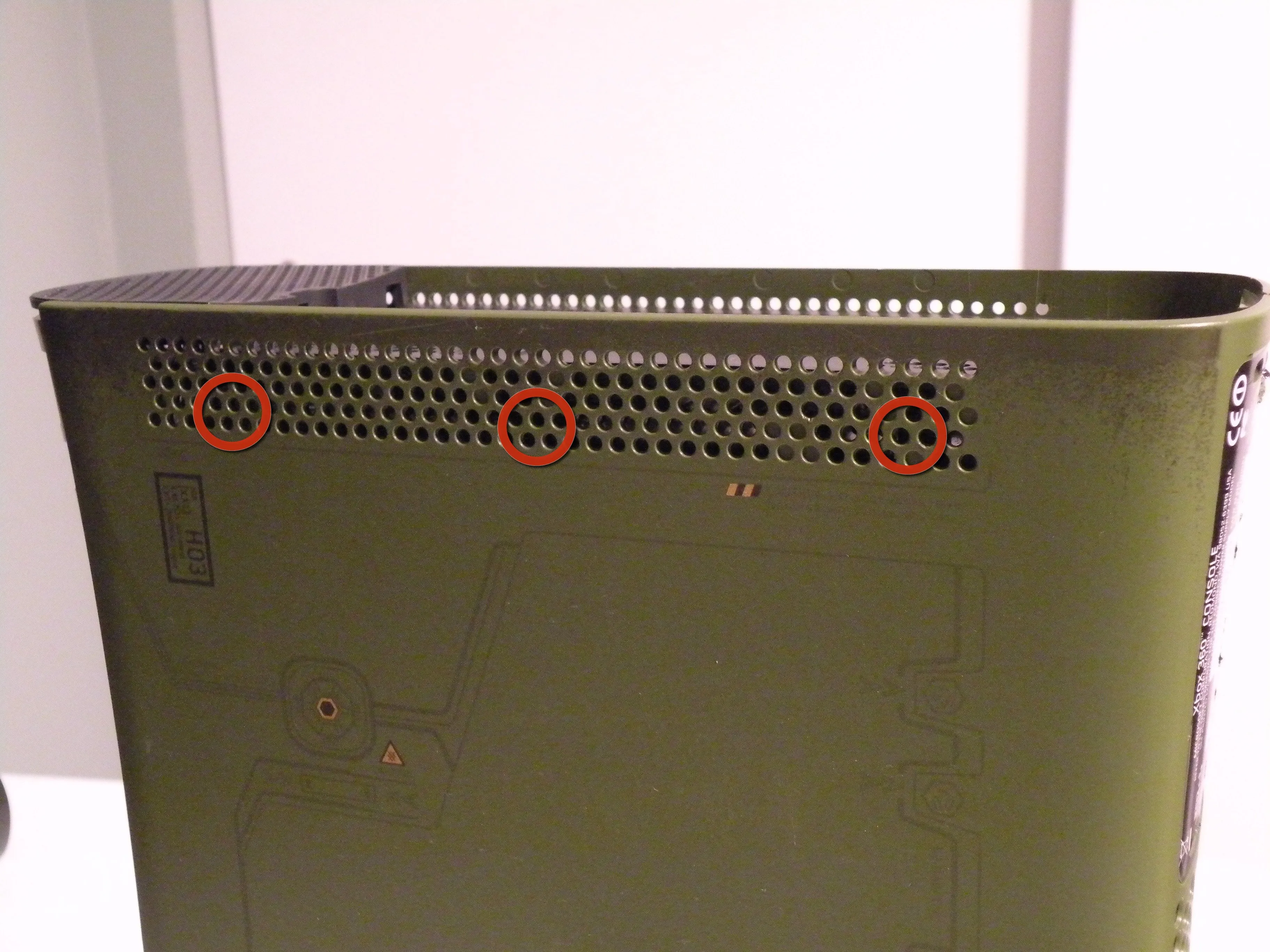

• Красные круги отмечают расположение выступов (так же и на другой стороне). Всего их 6. Чтобы снять верхнюю решетку, вставьте небольшой круглый предмет в отверстия на выступе, а затем потяните решетку вверх, частично освобождая ее. Так нужно поступить со всеми 6 выступами, чтобы не сломать их. Затем поднимите гриль вверх. Этот процесс одинаков для верхней и нижней части.

• Вкладки обведены желтым цветом

• Как видите, я поленился и сломал две из них. Постарайтесь не поступать так же, но пока большинство закладок на месте, гриль должен встать на место. Так что не переживайте, если сломаете их.

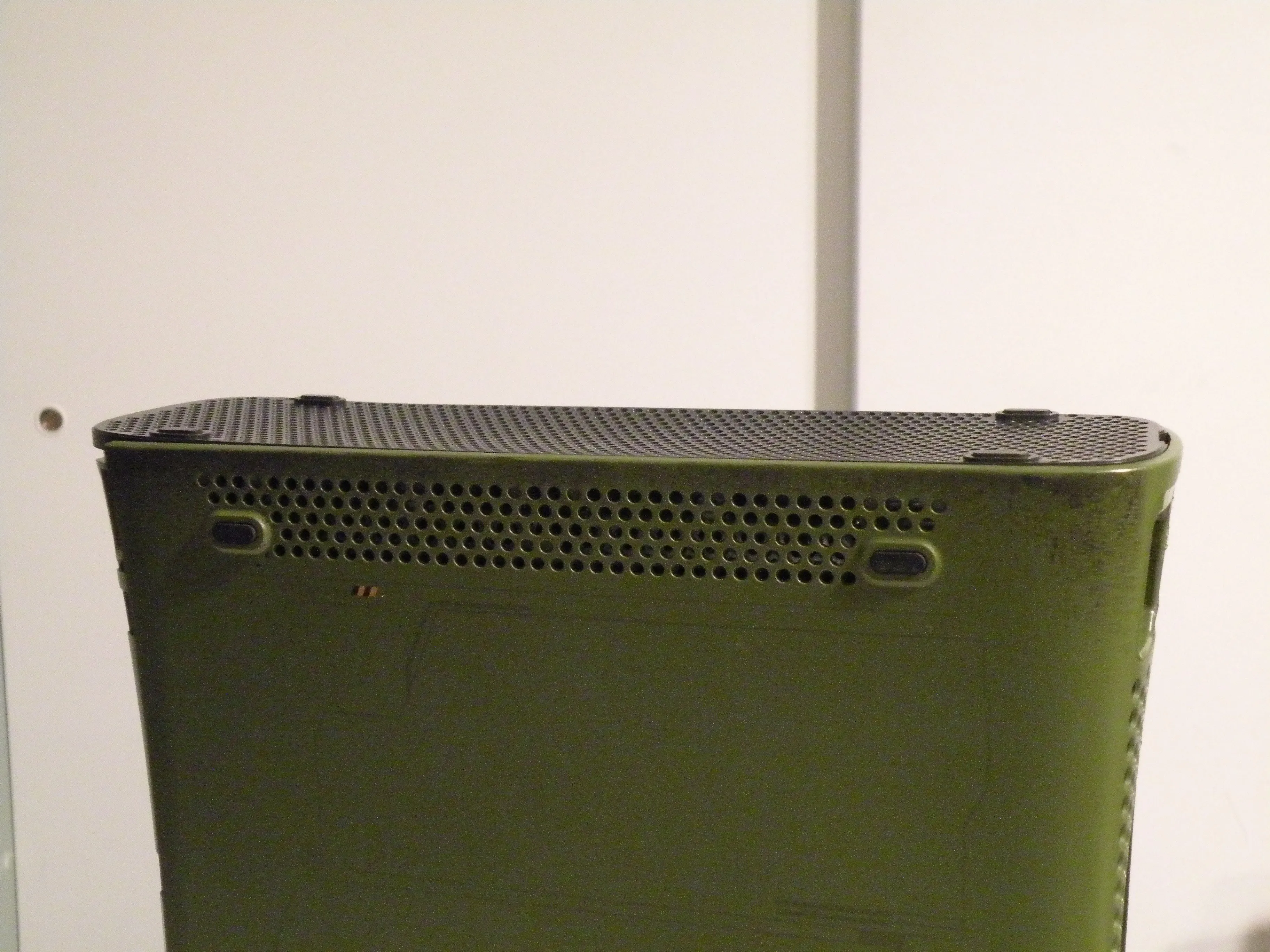

Шаг 6

• Нижняя решетка

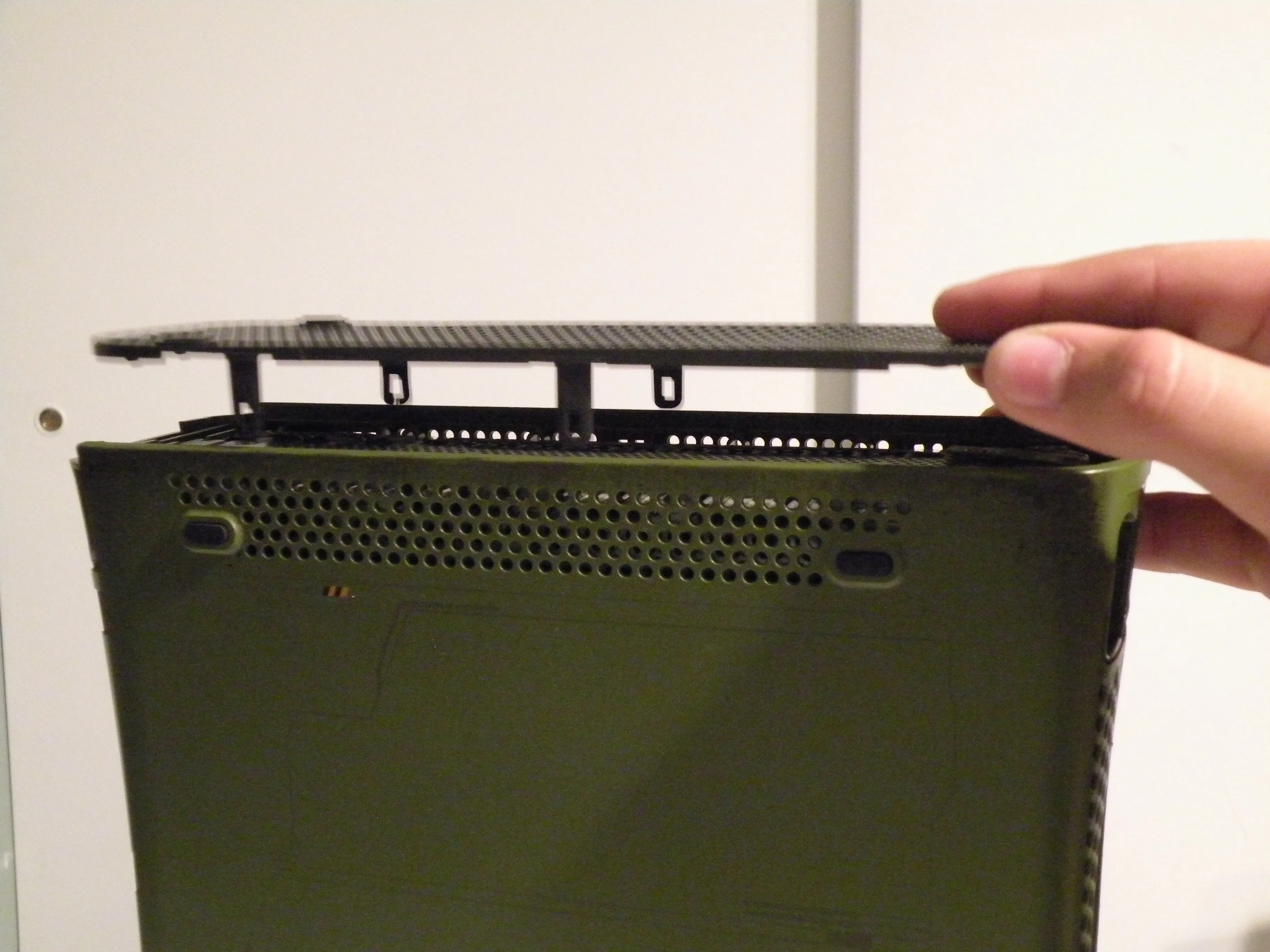

• Переверните консоль и снимите нижнюю решетку так же, как вы снимали верхнюю.

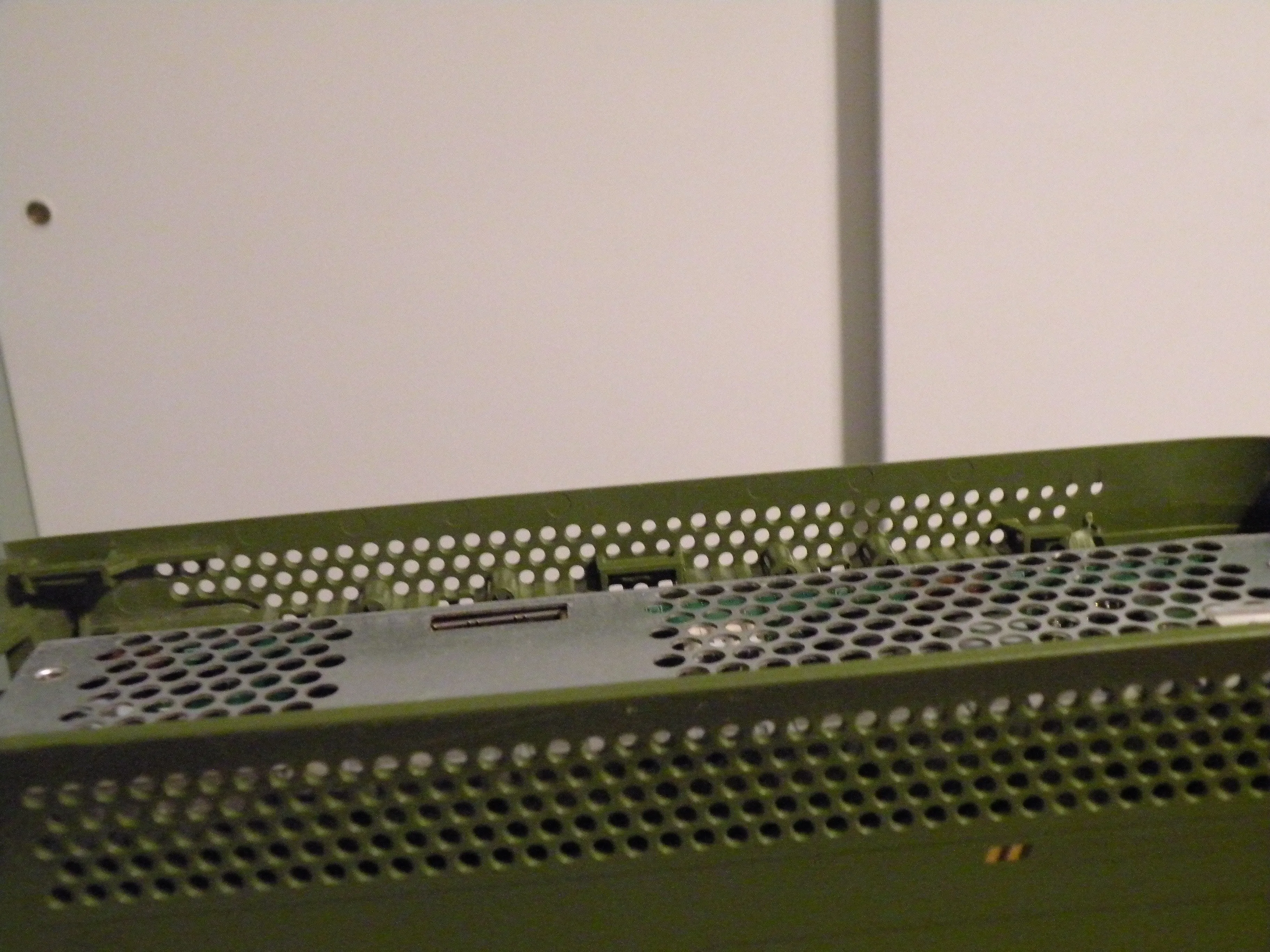

• После того как вы снимите решетки, верхняя и нижняя части должны выглядеть так (3-е фото).

Шаг 7

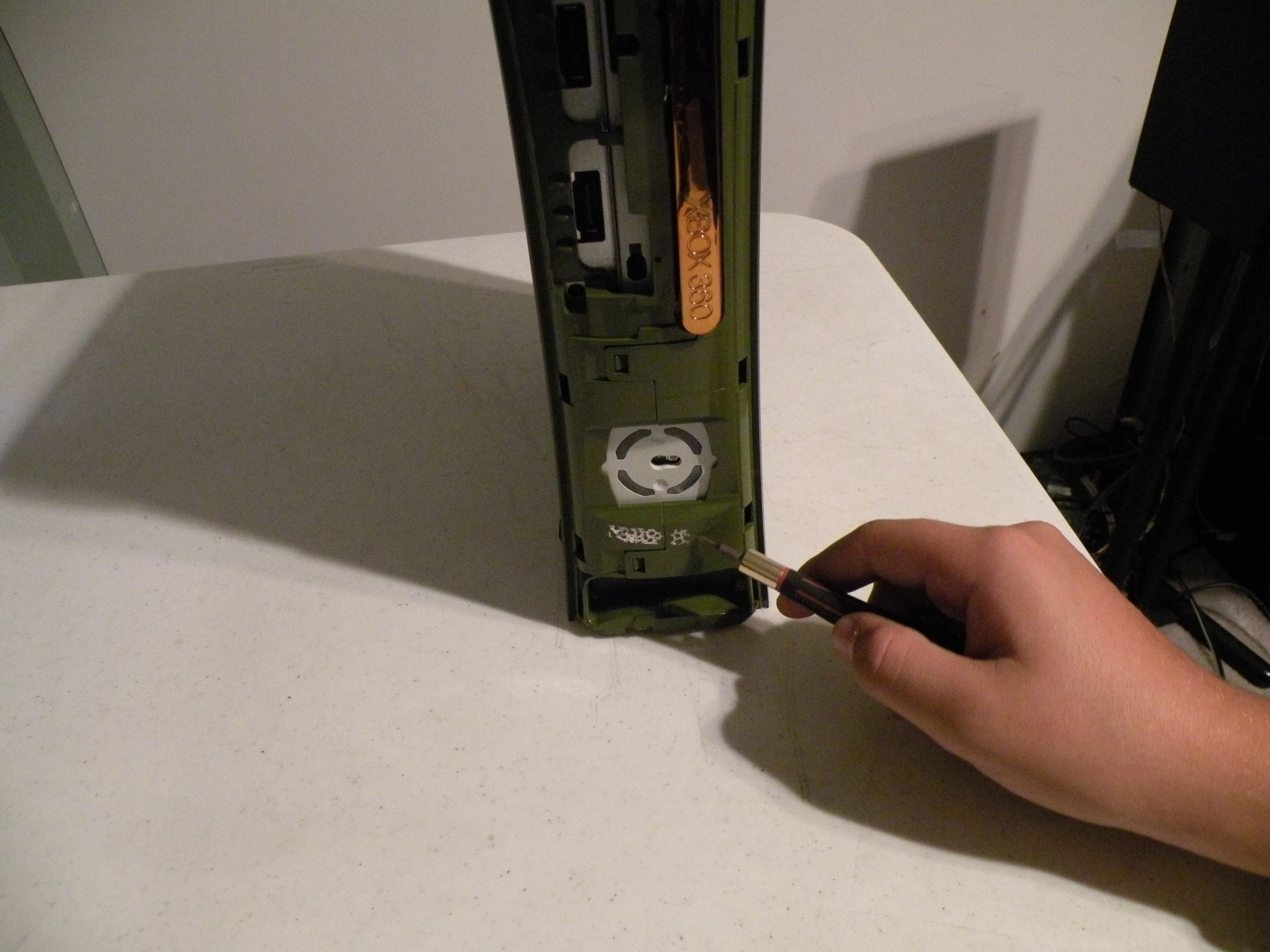

• Точка невозврата

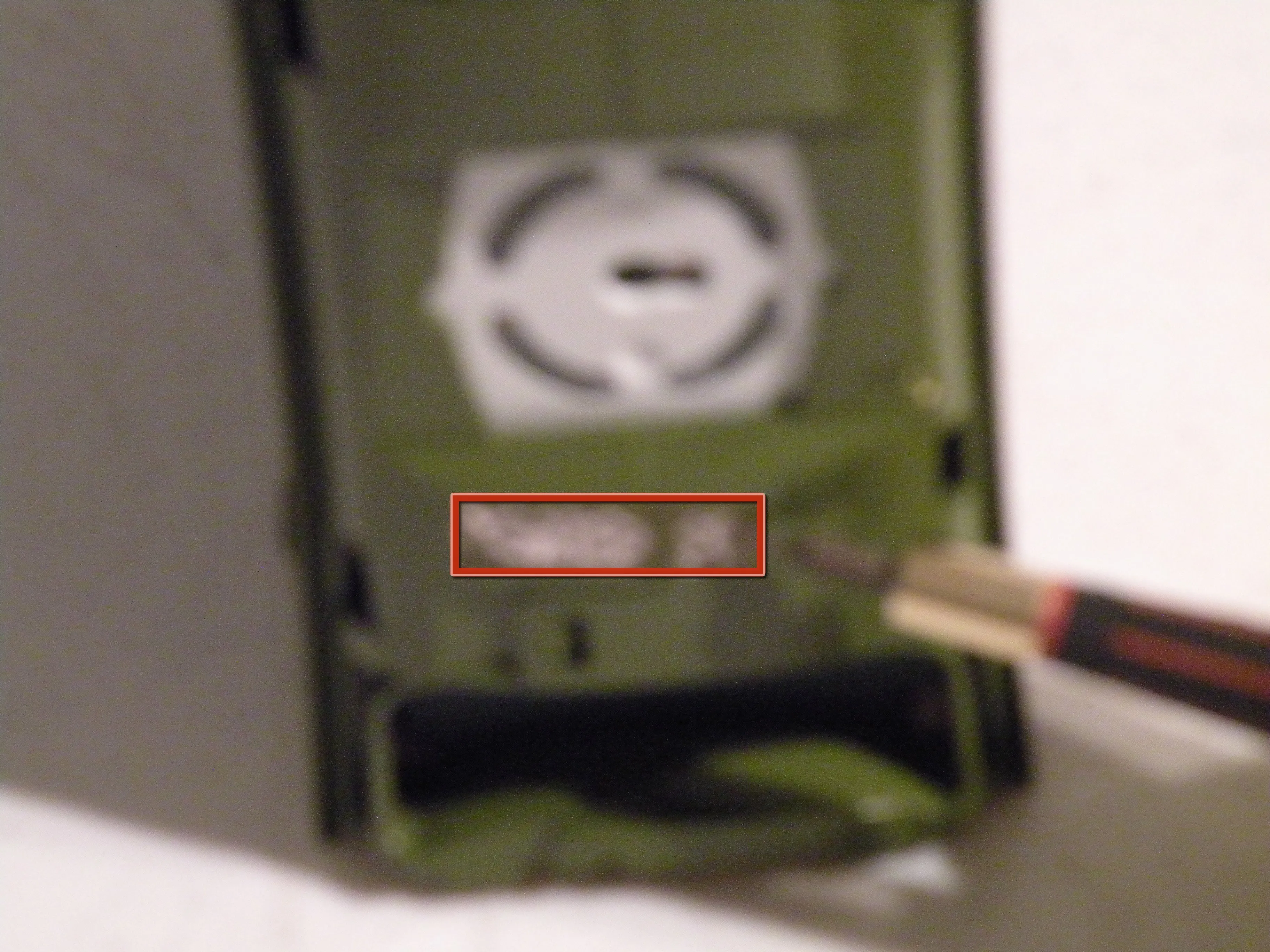

• Та маленькая штучка, на которую я указываю отверткой, - это 'печать Microsoft'. Это наклейка, которую нужно снять, чтобы продолжить работу. Это гарантийная наклейка. Моя уже снята, и, сняв ее, вы поймете, почему не можете наклеить ее обратно. Это точка невозврата, но если вы немного нагреете ее, то сможете уменьшить это.

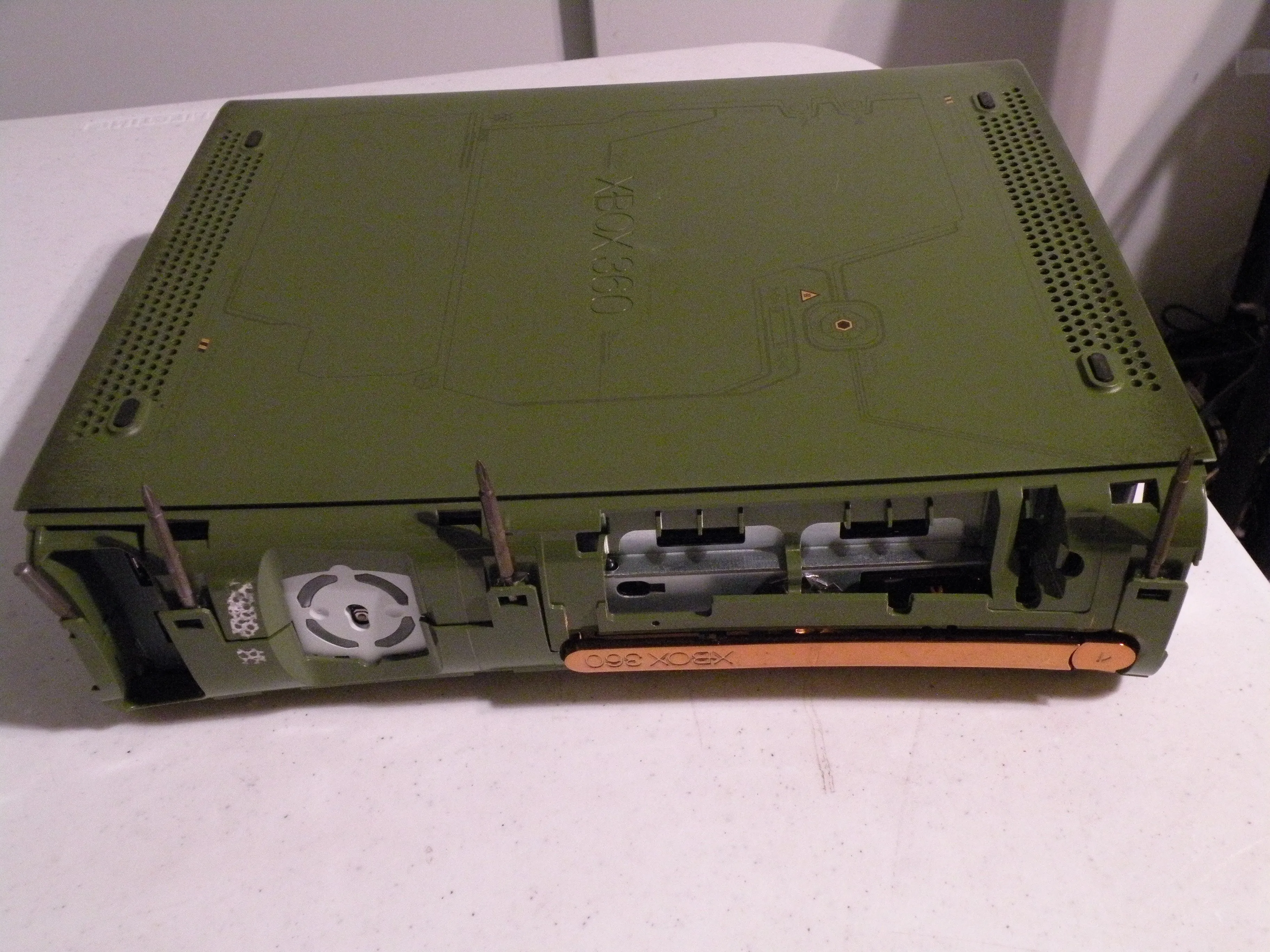

Шаг 8

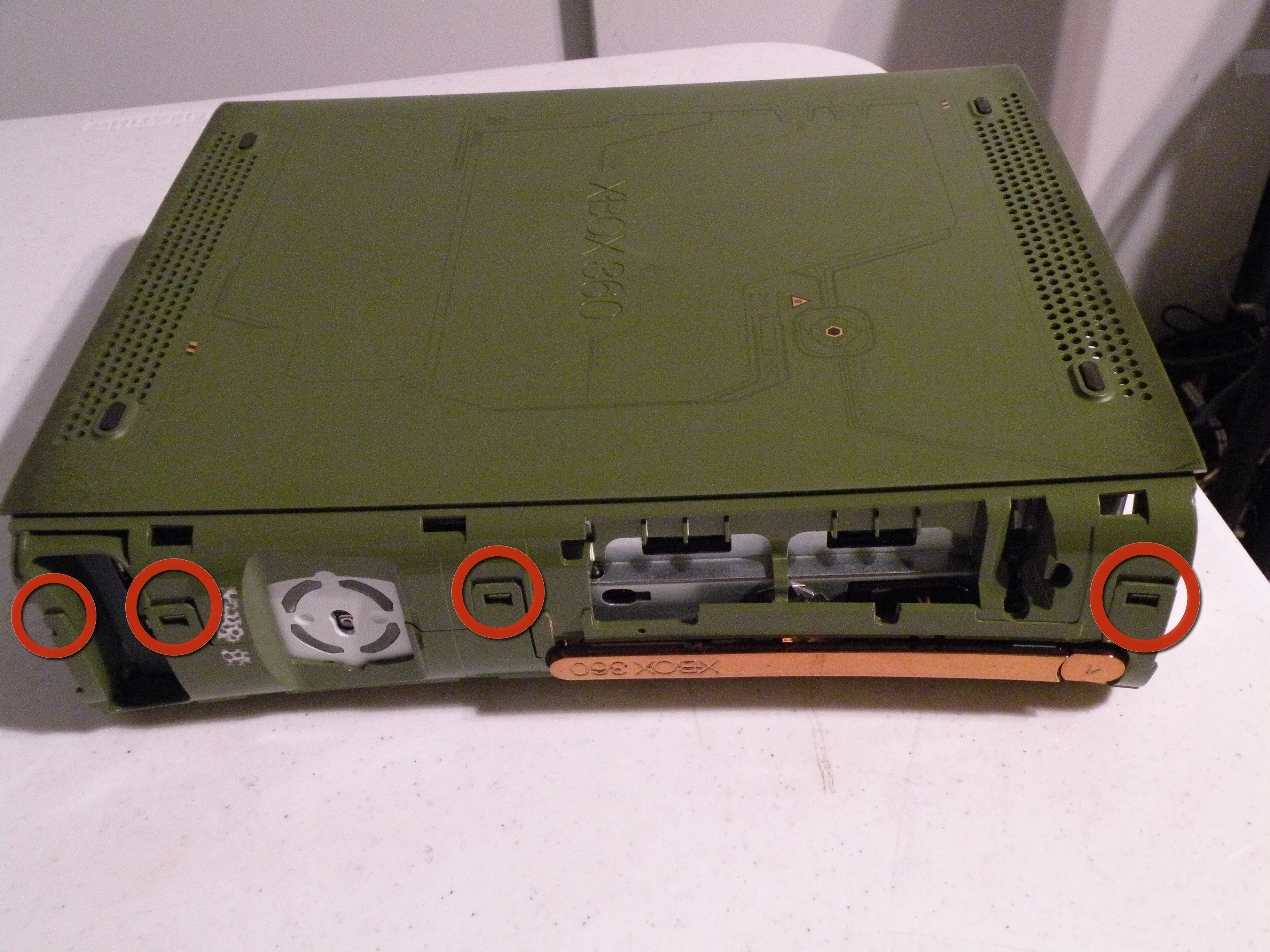

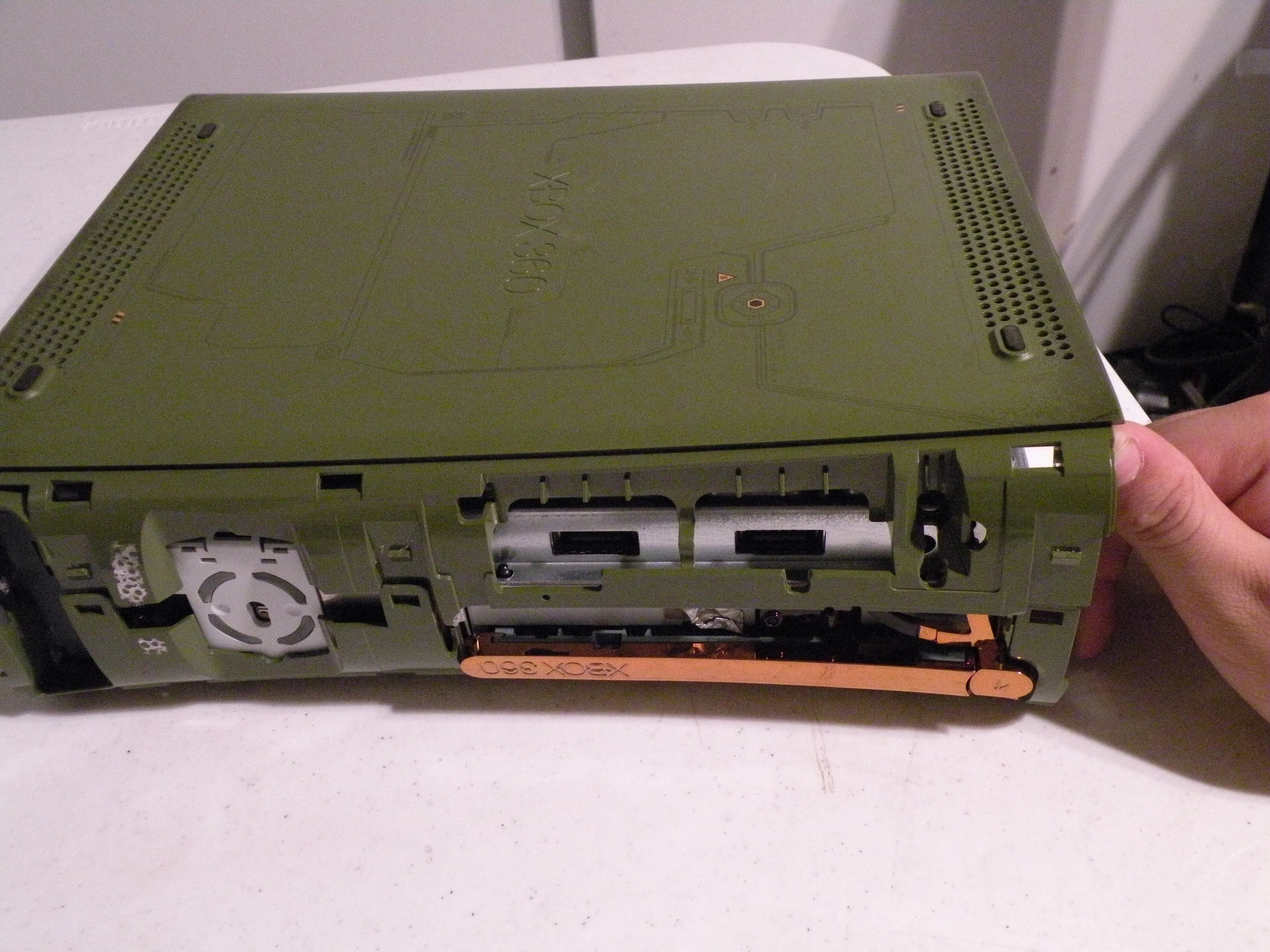

• Как только вы сломали пломбу Microsoft, мы можем продолжить. Начните с того, что возьмите несколько насадок для плоской отвертки или 4 пробойника (наиболее распространенный пробойник - это черная или желтая нейлоновая палочка с металлическим крючком на одном конце) и вставьте их в эти 4 защелки, чтобы удержать их открытыми.

• После того как все 4 защелки будут открыты, потяните вверх за верхнюю половину кейса. Насадки должны выскочить (не потеряйте их!). Поднимите корпус и убедитесь, что защелки не соединились.

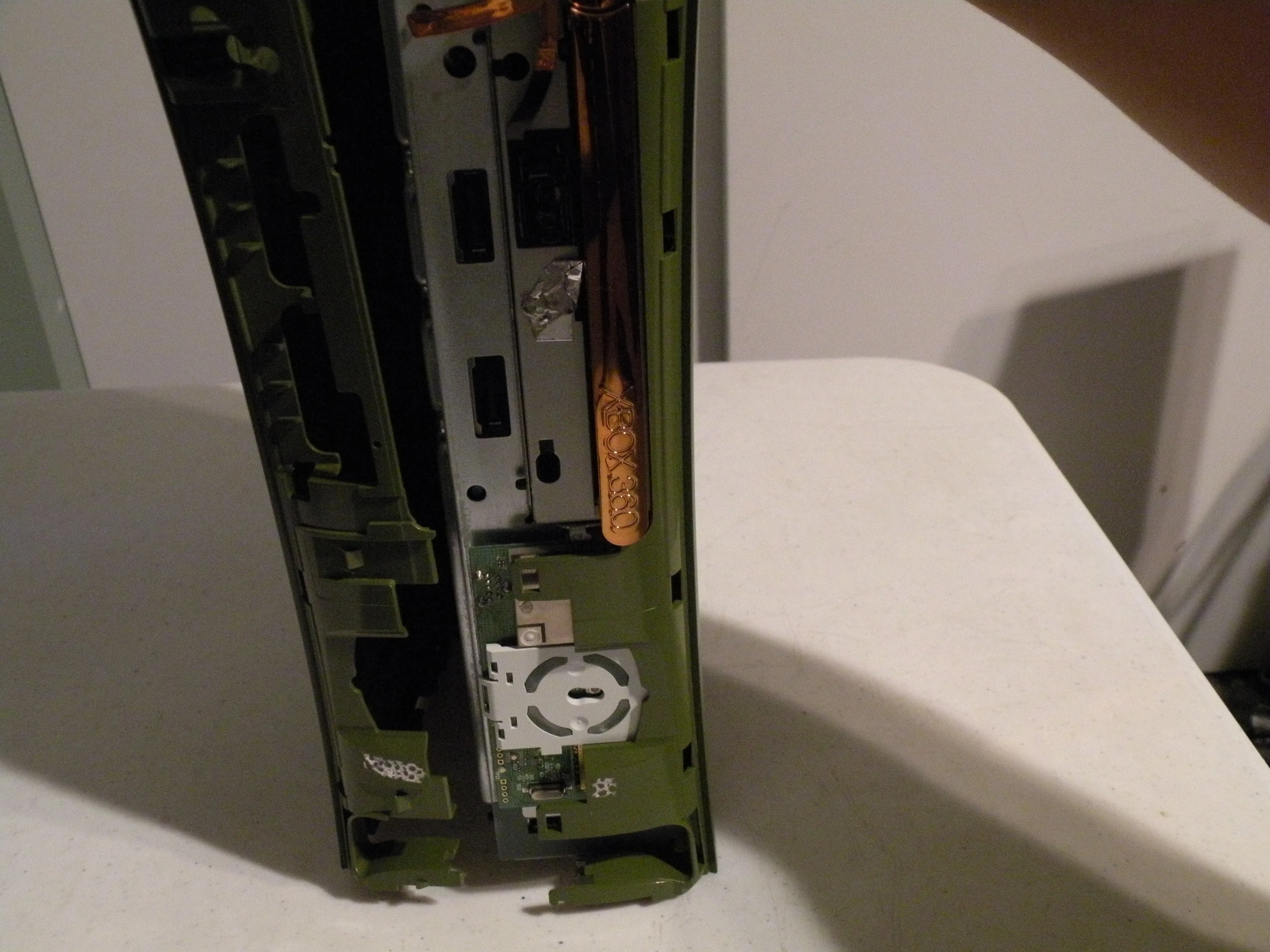

Шаг 9

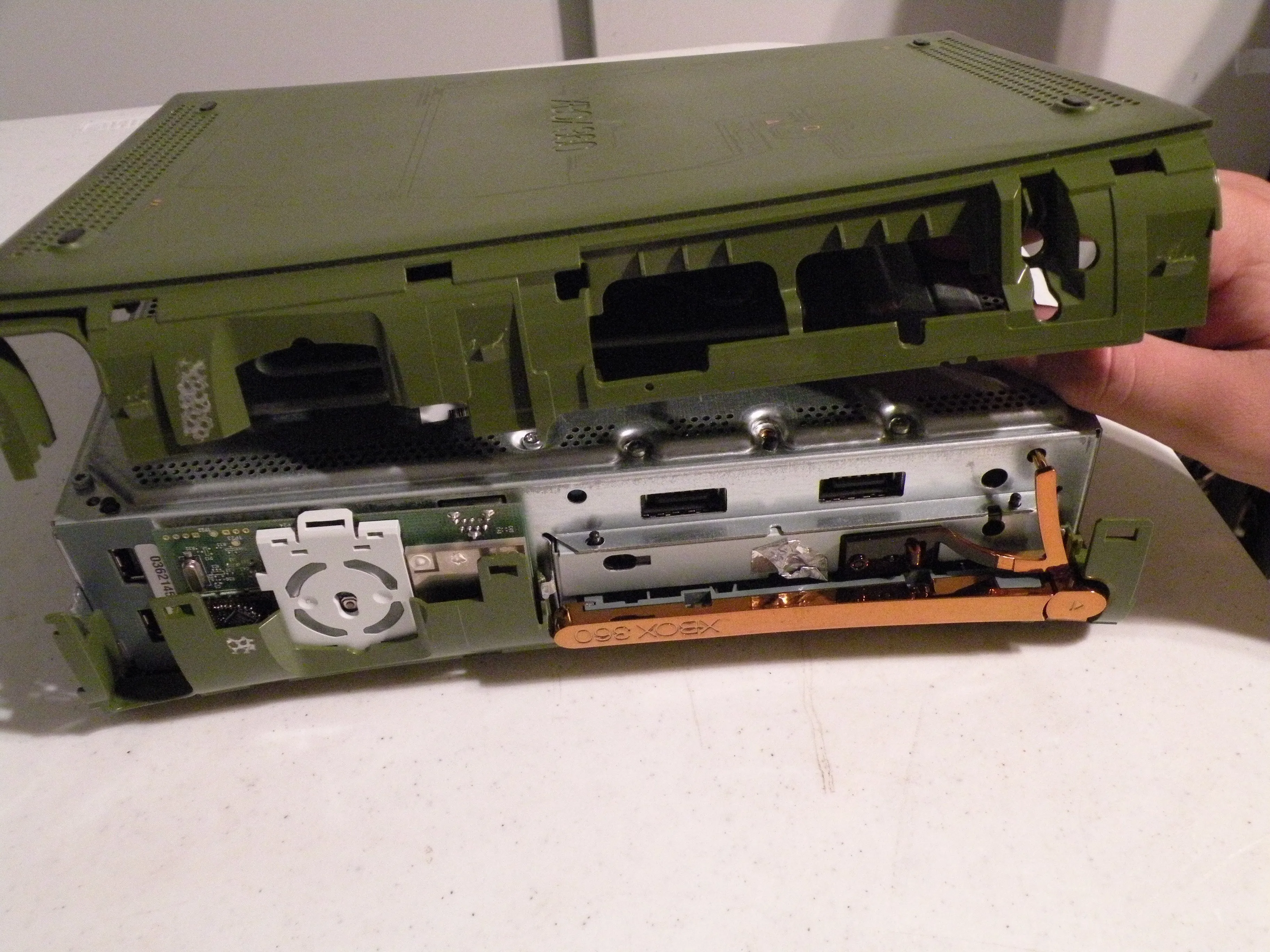

• Поднимите половинку вверх, а затем переверните консоль в вертикальное положение, следя за тем, чтобы не допустить закрытия выступов.

Шаг 10

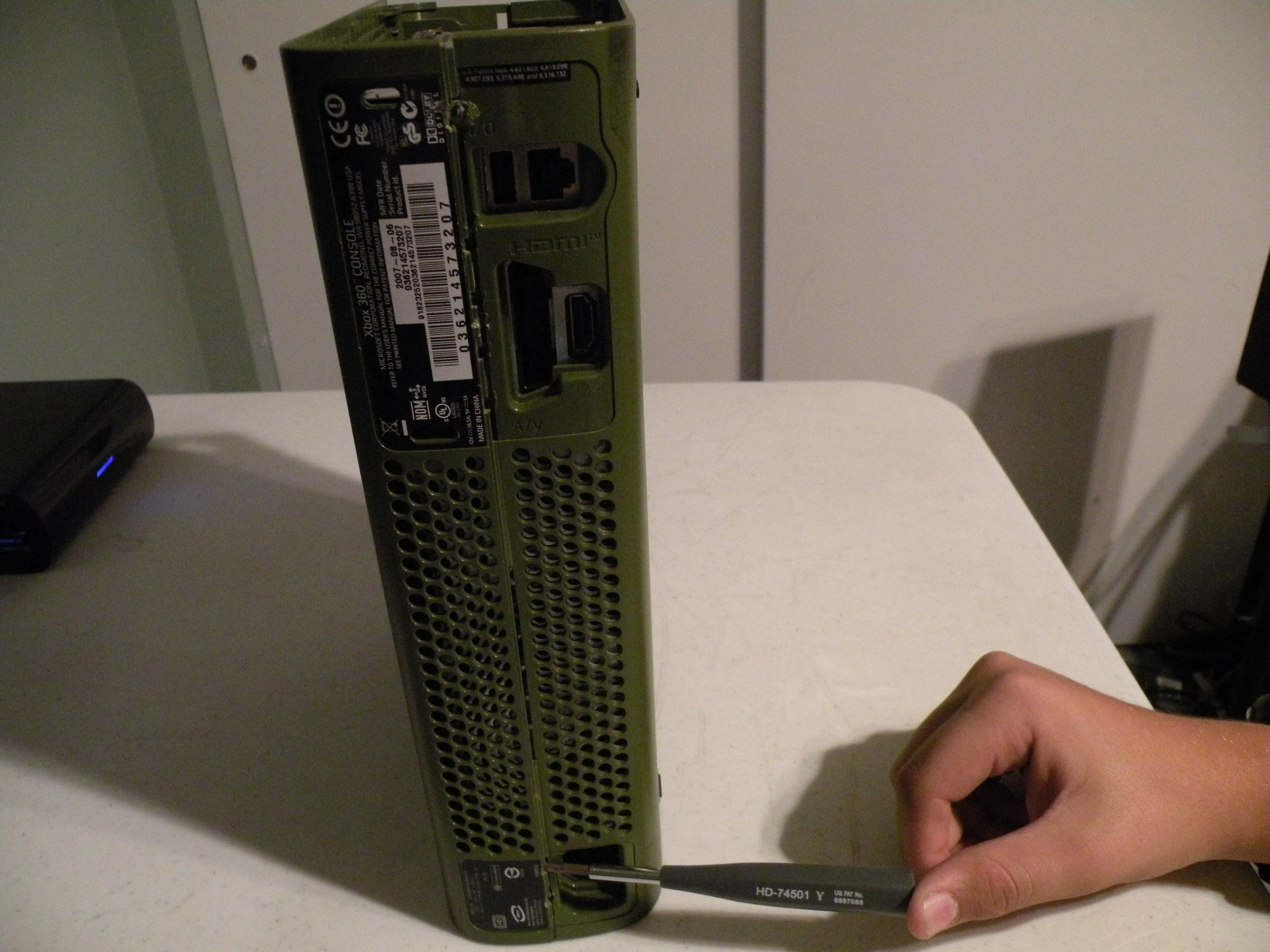

• Снимаем нижнюю половину.

• Следующий шаг будет трудным, но я обещаю, что нижняя половина снимется.

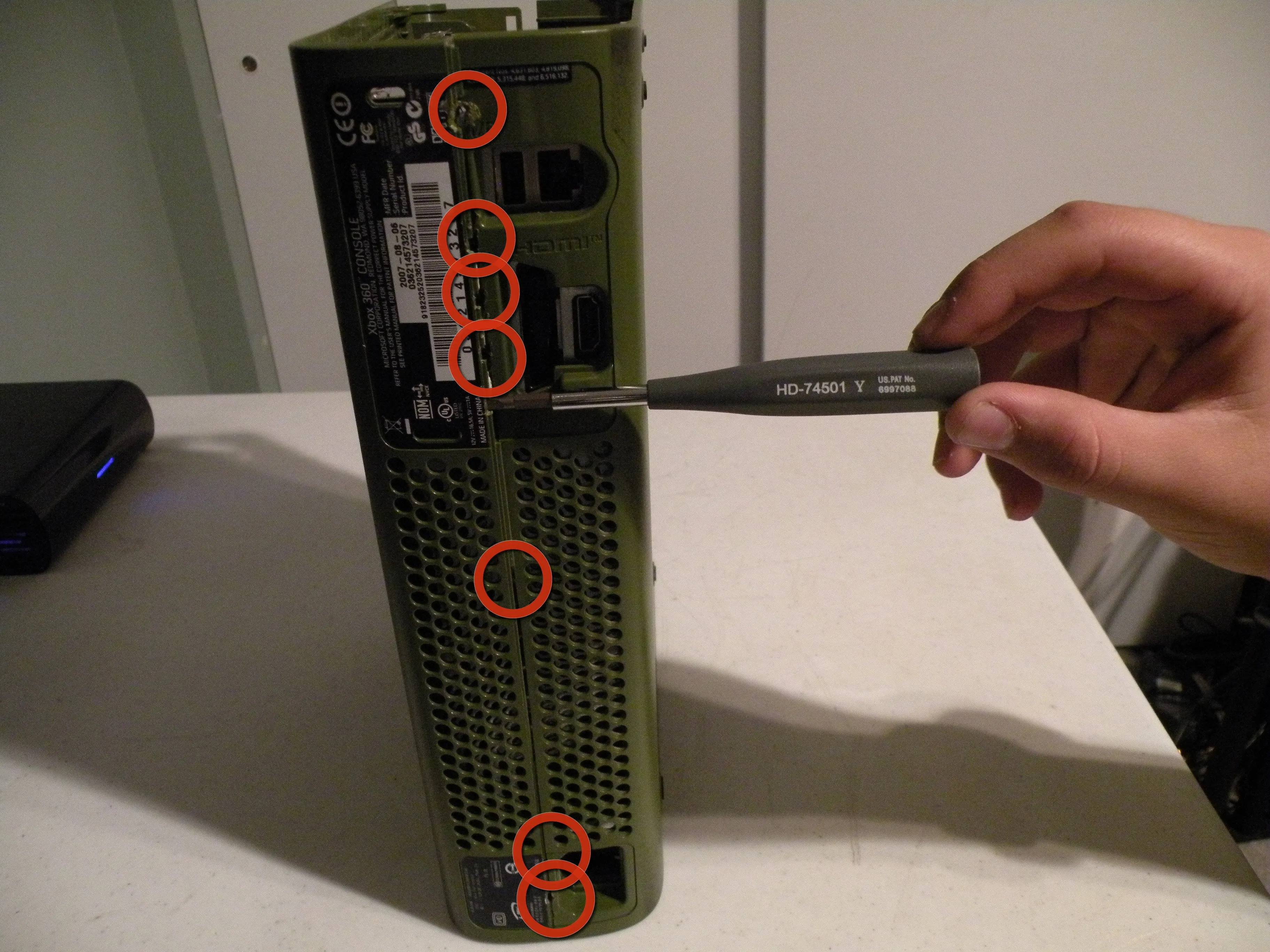

• С помощью маленькой плоской отвертки подденьте эти выступы. Трудно показать, как снять зажимы, но вы скоро поймете.

• С помощью плоской отвертки подденьте все 7 выступов. Трудно сделать это, не повредив корпус.

• Вы можете разблокировать вкладки, не причиняя вреда, используя вместо этого нож x-acto.

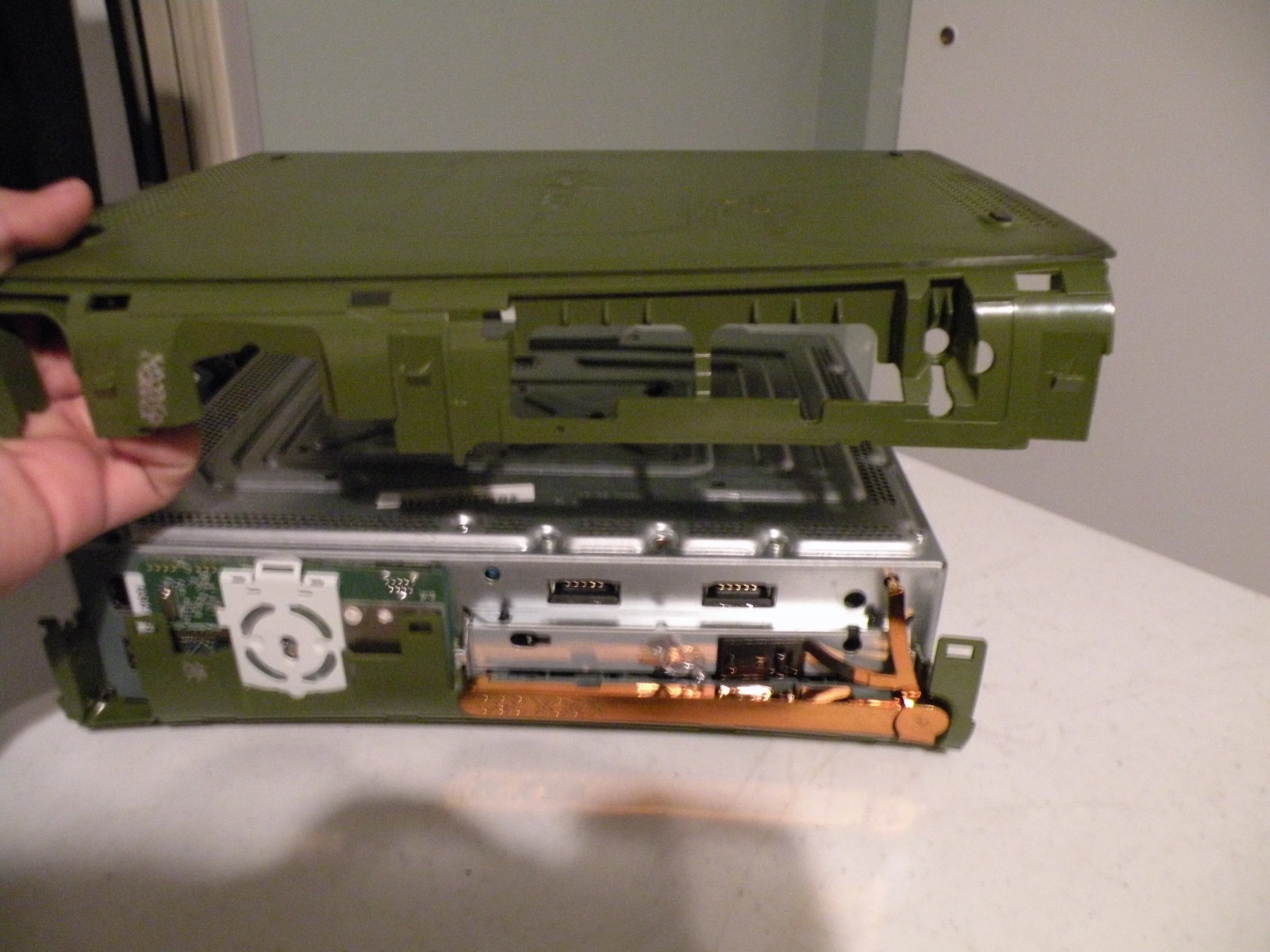

Шаг 11

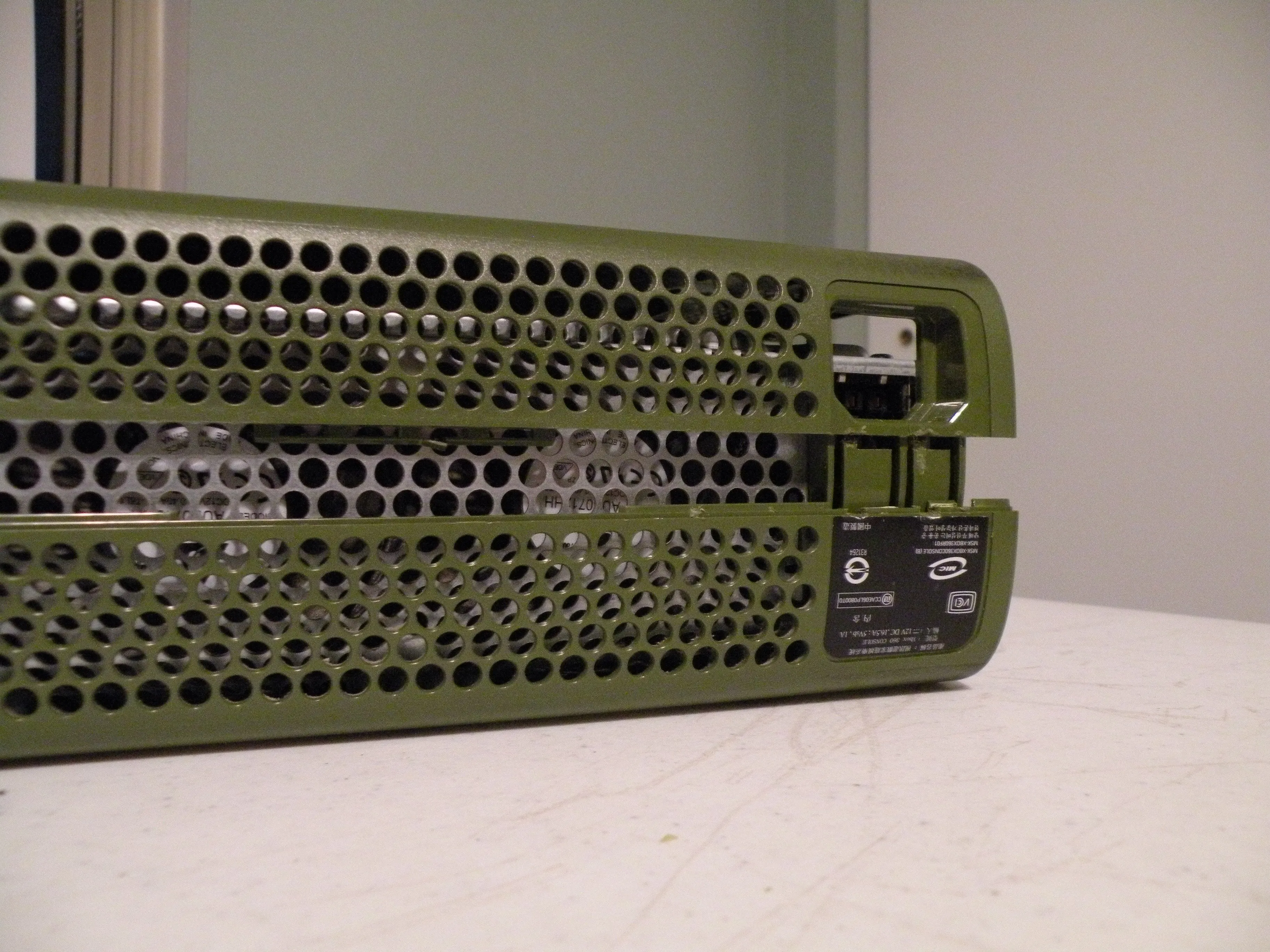

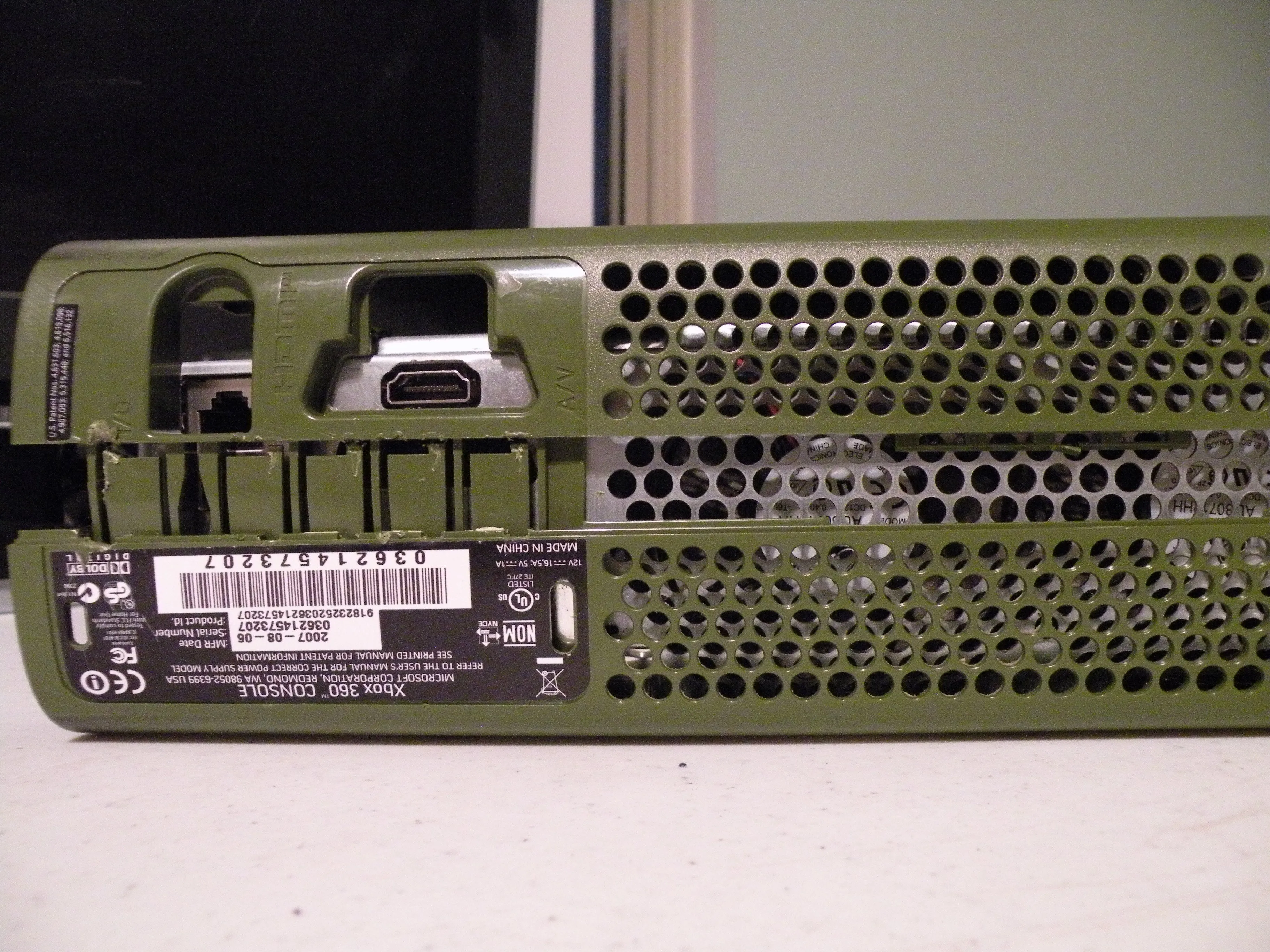

• Снятие нижней/правой половины.

• Эти фотографии должны объяснить, как это делается.

• Когда все выступы будут свободны, переверните консоль и снимите нижнюю половину.

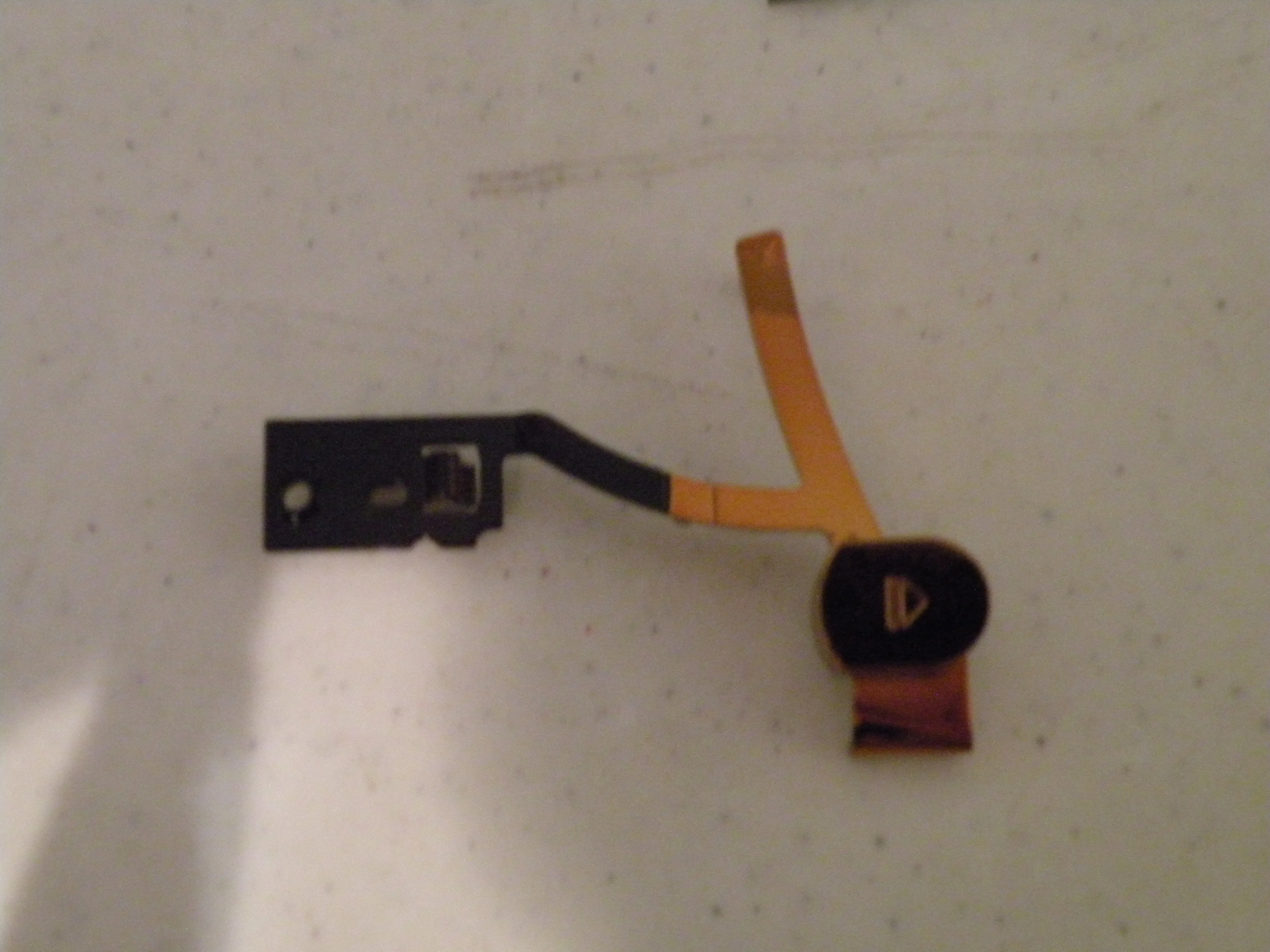

Шаг 12

• Снятие верхней половины

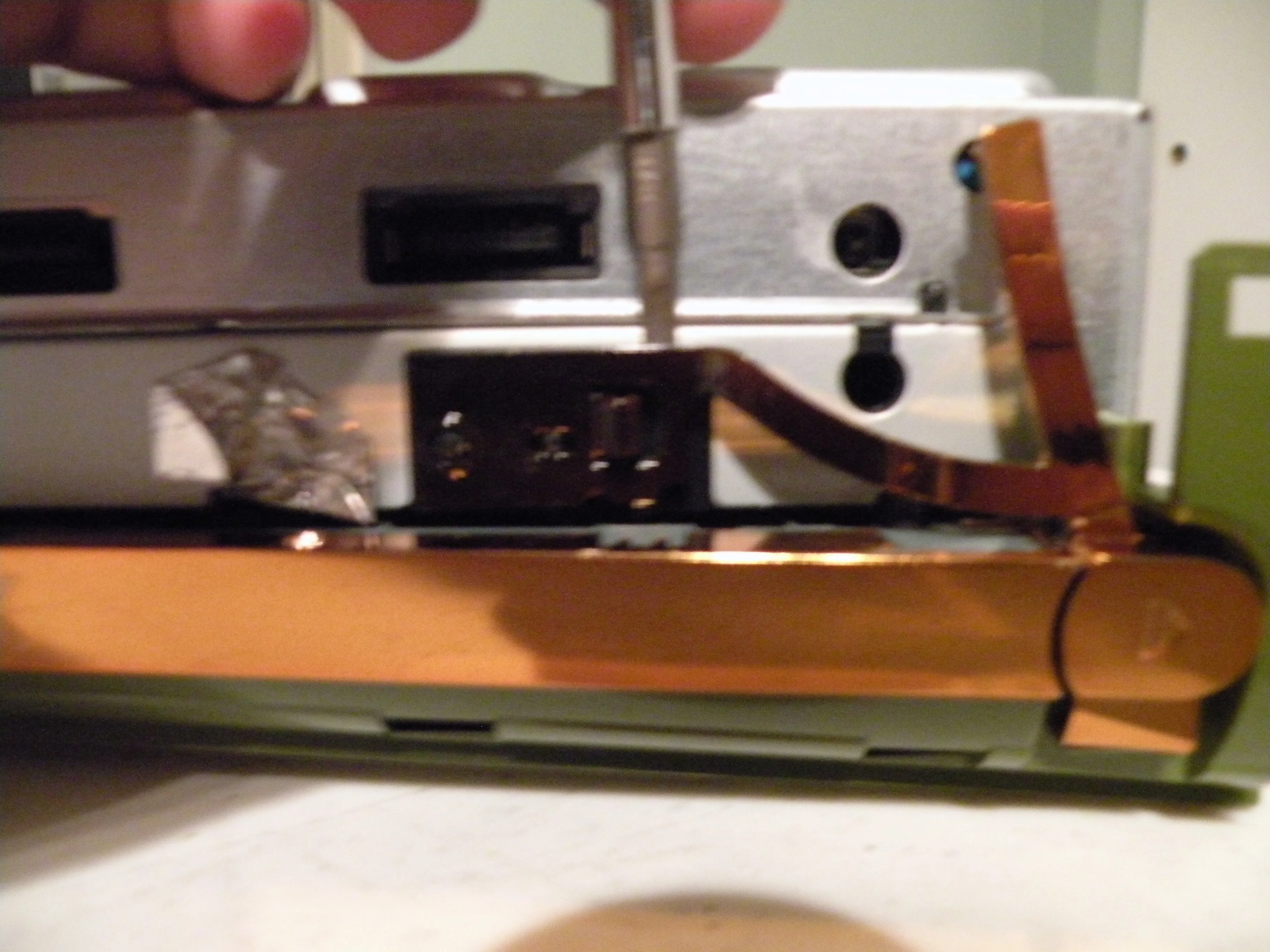

• С помощью маленькой плоской отвертки или пассатижей снимите узел кнопки извлечения.

• Она должна легко отклеиться, но в некоторых моделях есть клей, что немного усложняет процесс.

Шаг 13

• Снятие верхней половины.

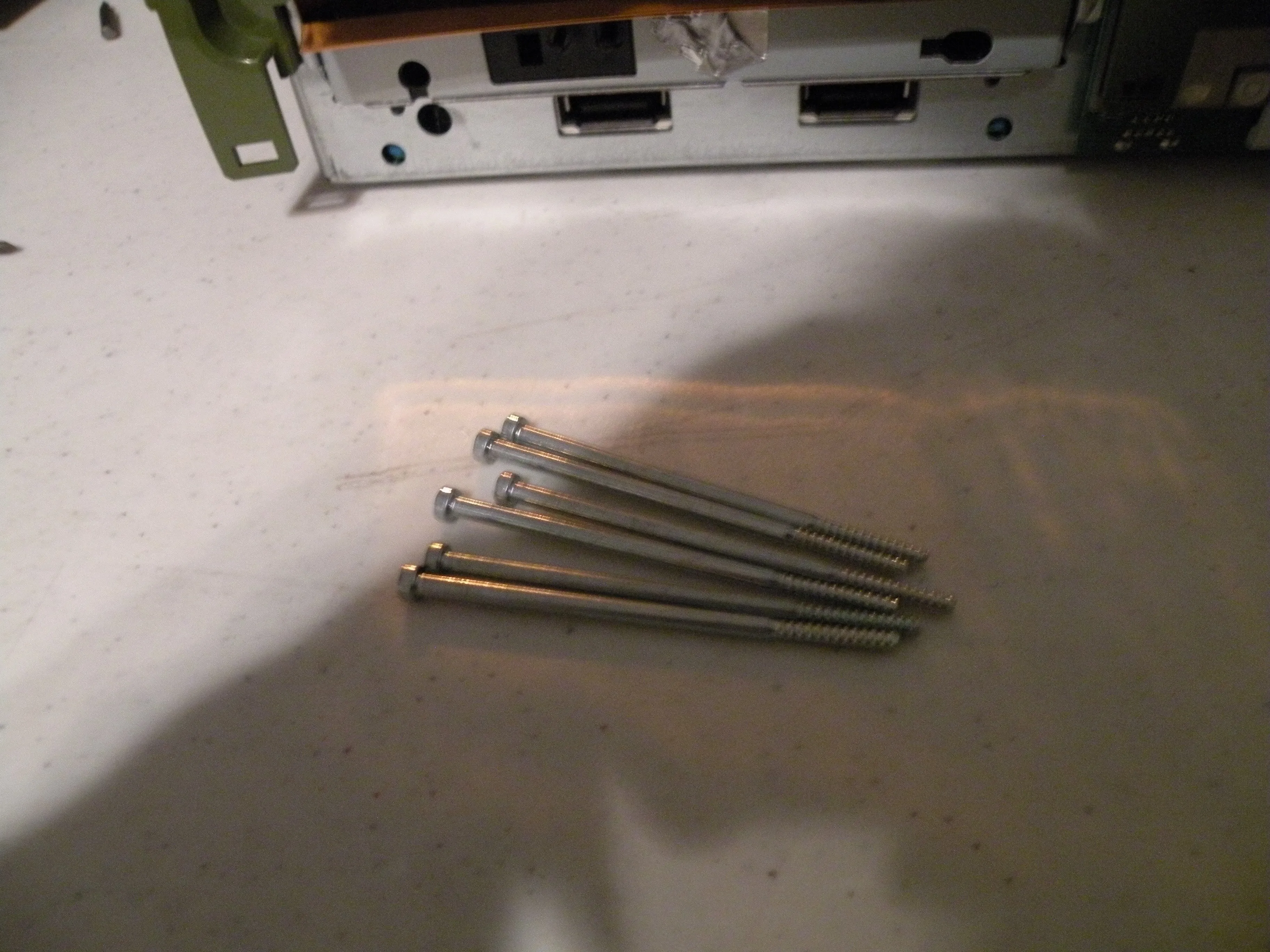

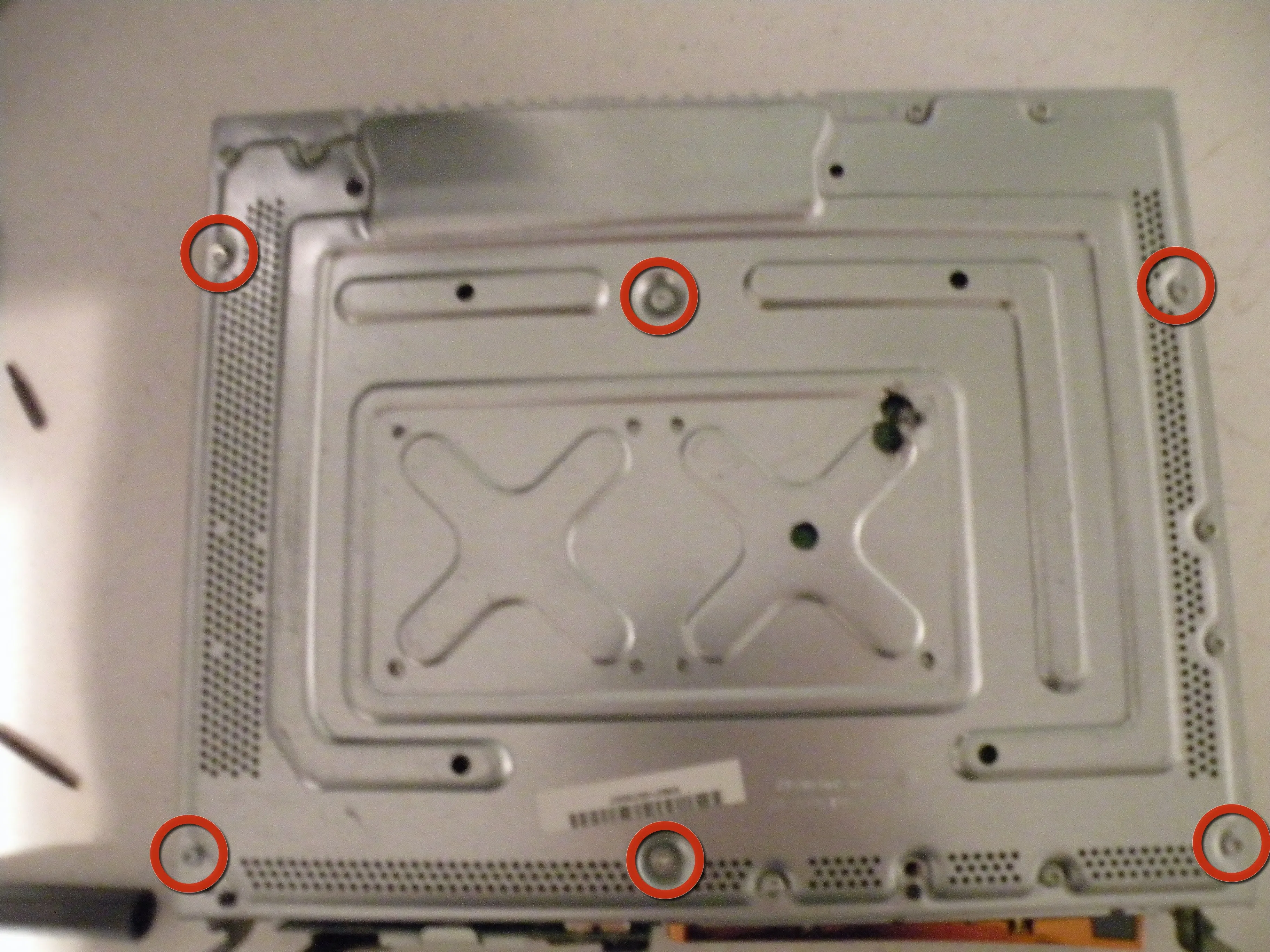

• Переверните консоль и открутите 6 винтов T10. Каждый из них должен быть длиной 2,5 дюйма, если это не так, то вы вынули не те винты.

• Затем переверните консоль обратно, держа ее как за пластик, так и за металл.

Шаг 14

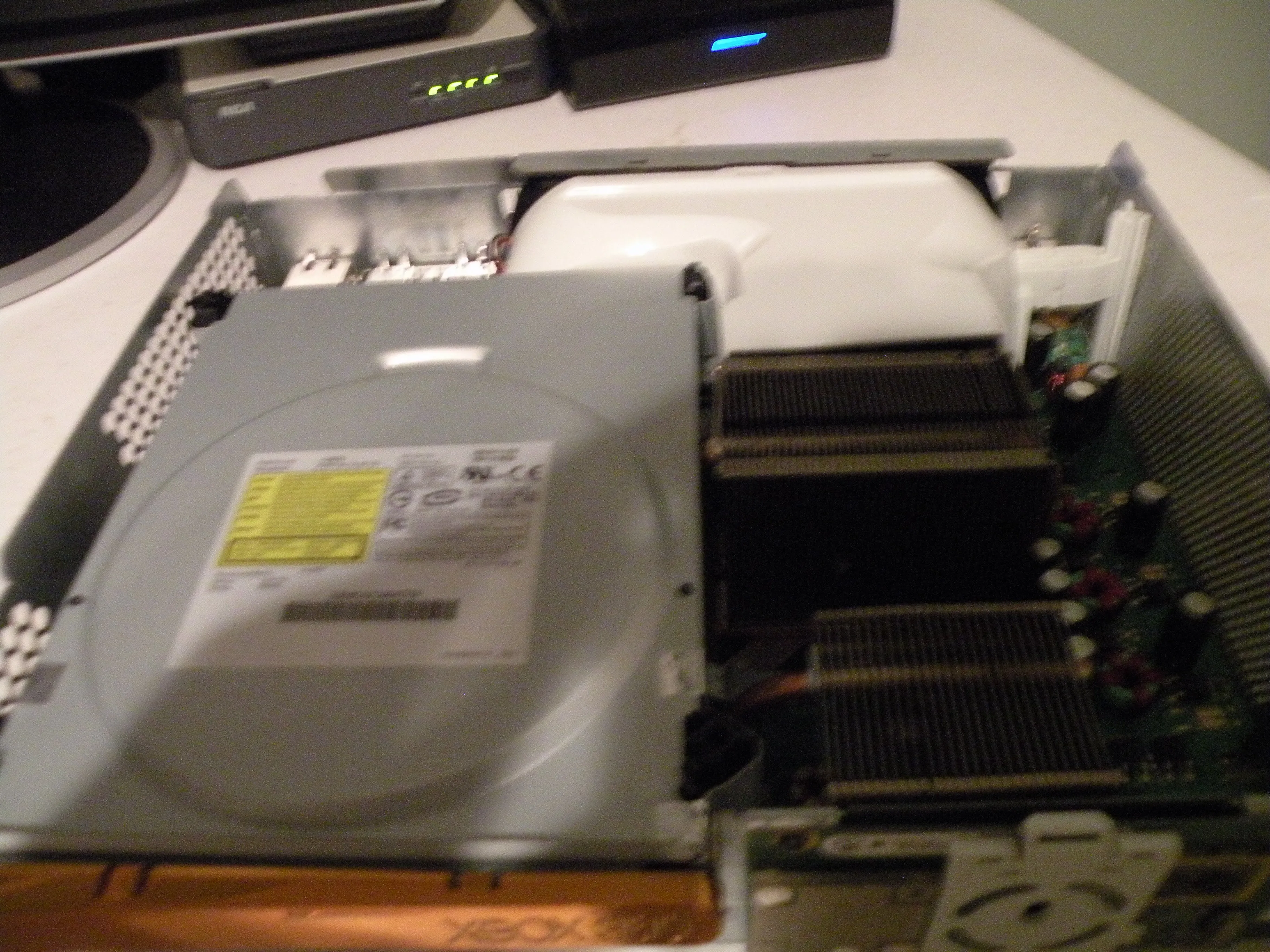

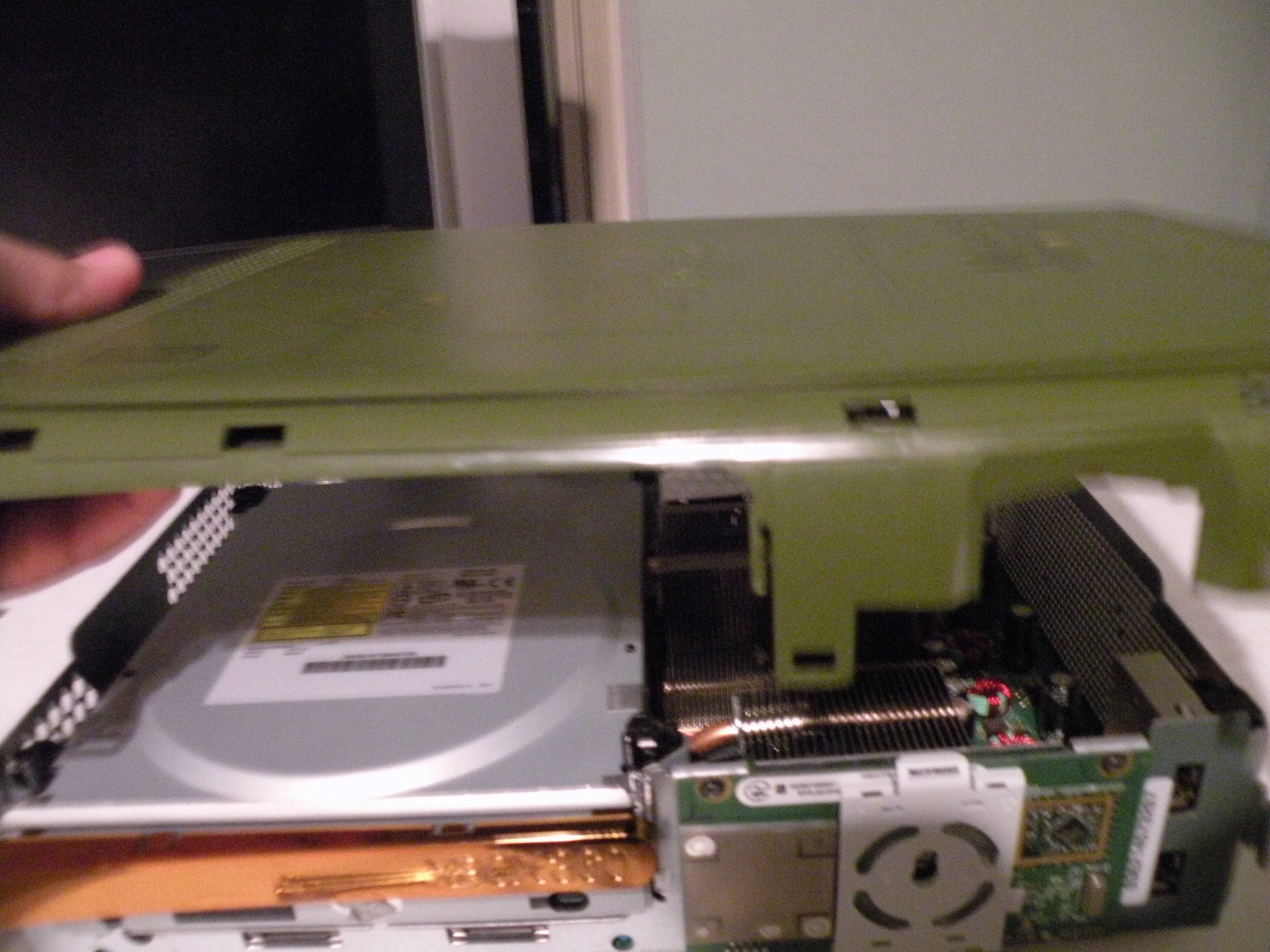

• Теперь снимите верхнюю половину, и вуаля! Теперь у вас есть доступ к внутренностям.

Шаг 15

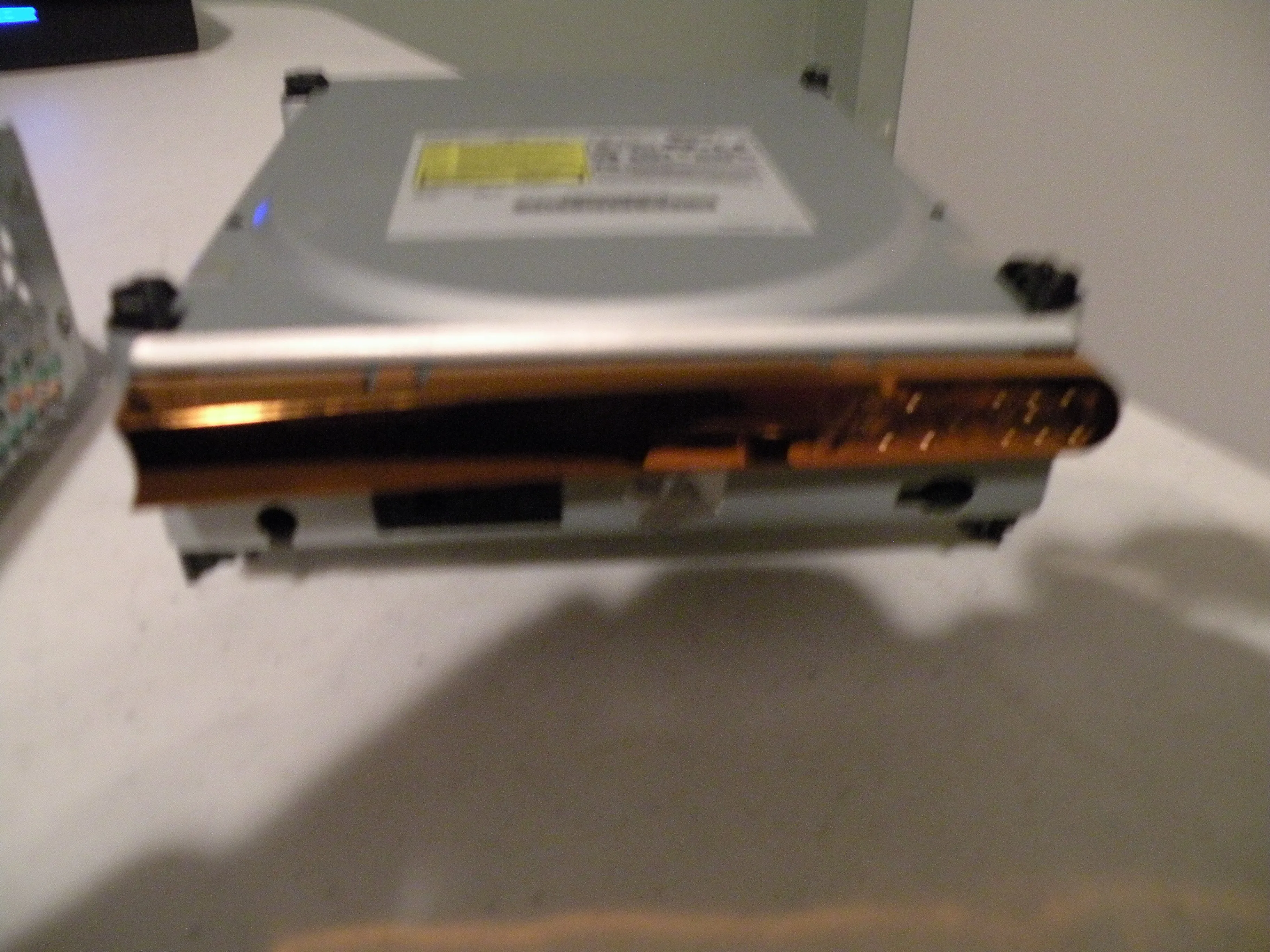

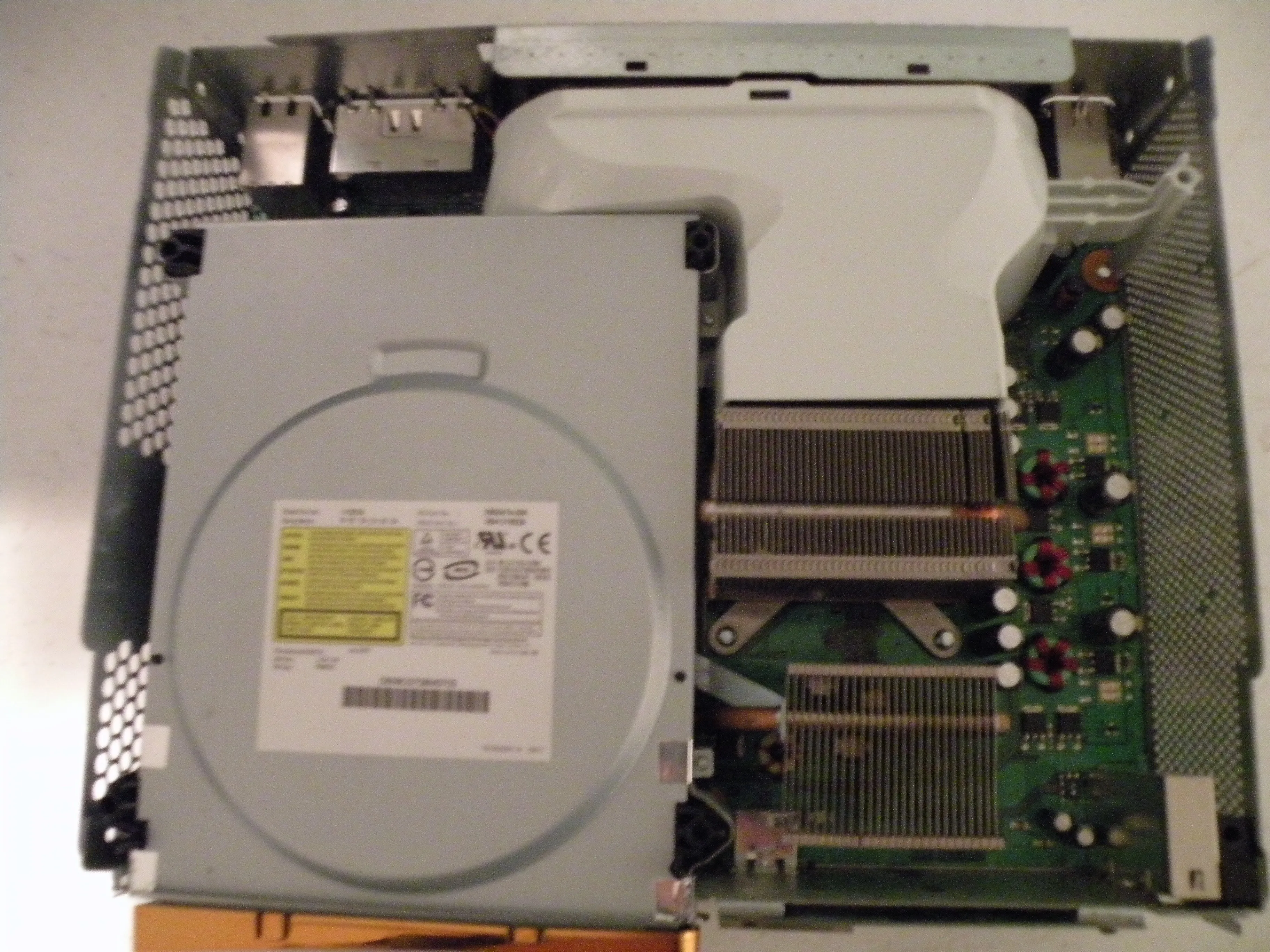

• Извлечение DVD-привода.

• Это DVD-привод SATA с фирменным разъемом питания Xbox.

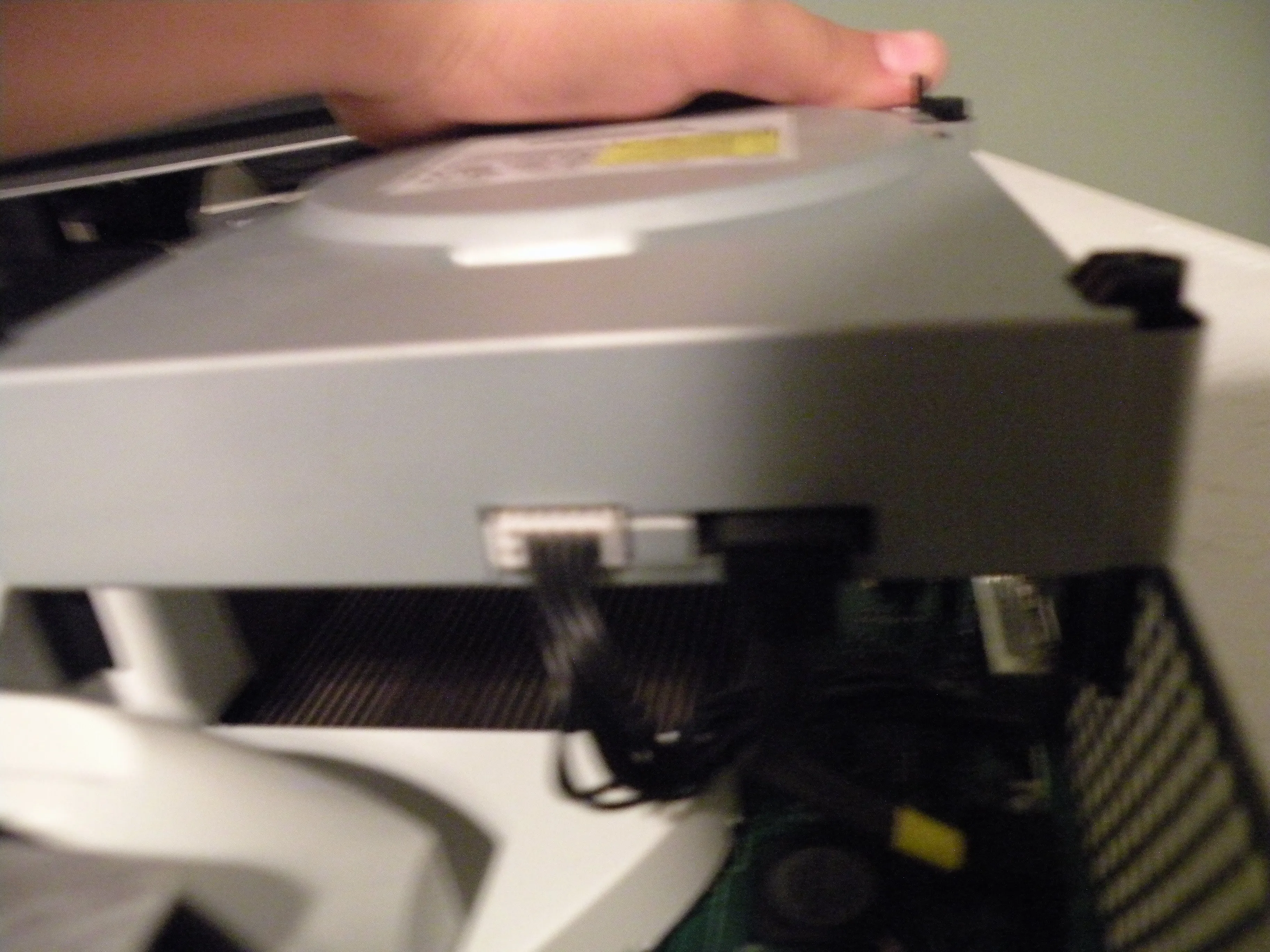

• Приподнимите привод с задней стороны, открыв разъемы.

• Отсоедините от привода кабели питания и SATA. Будьте осторожны при этом, разъемы очень хрупкие.

• Вытащите накопитель из консоли. На передней части накопителя может быть лента, удерживающая его, удалите ее.

• Отложите накопитель в сторону.

Шаг 16

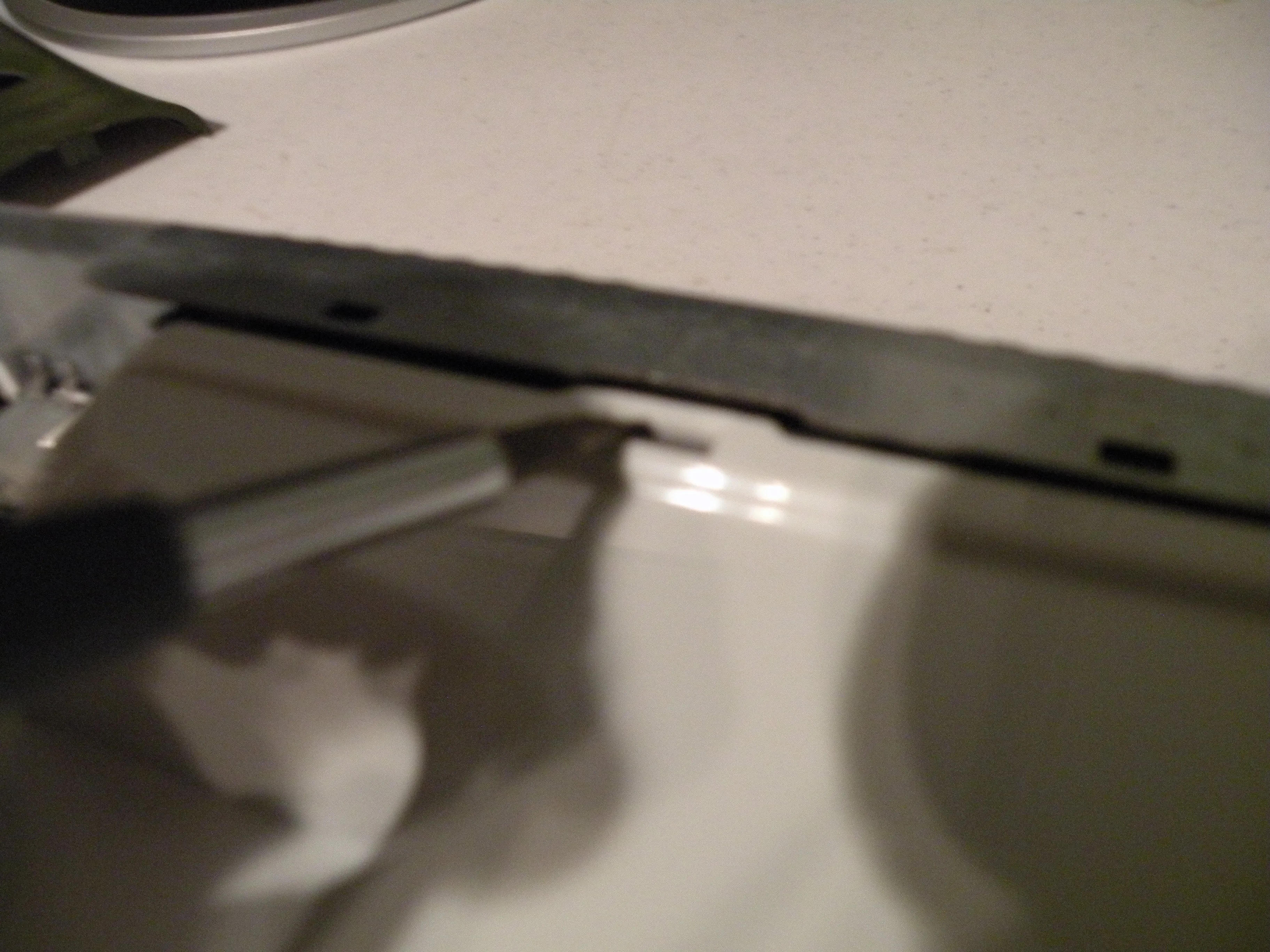

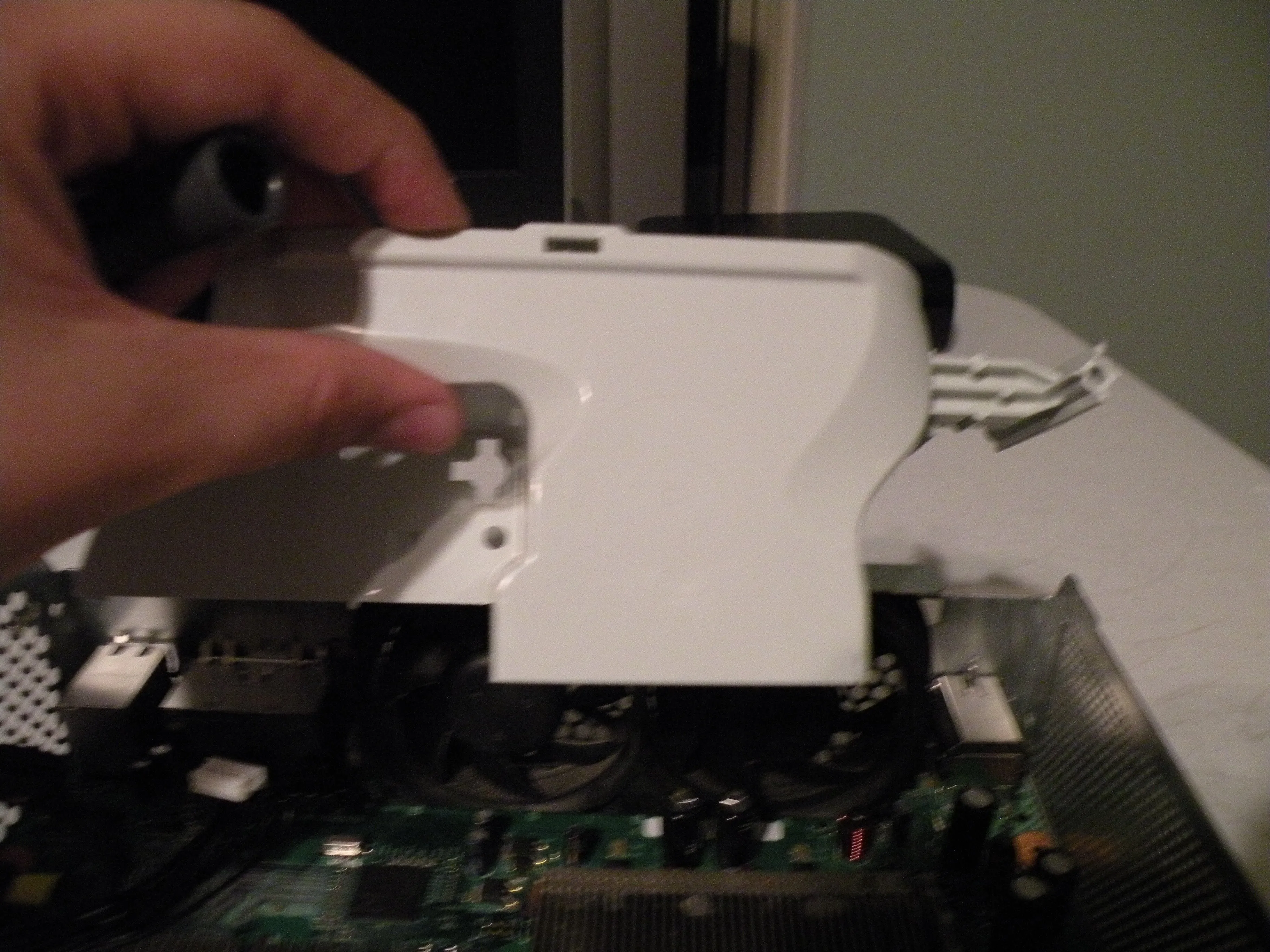

• Снятие кожуха вентилятора.

• С помощью плоской отвертки подденьте выступ, соединяющий кожух с вентиляторами.

• Поднимите кожух.

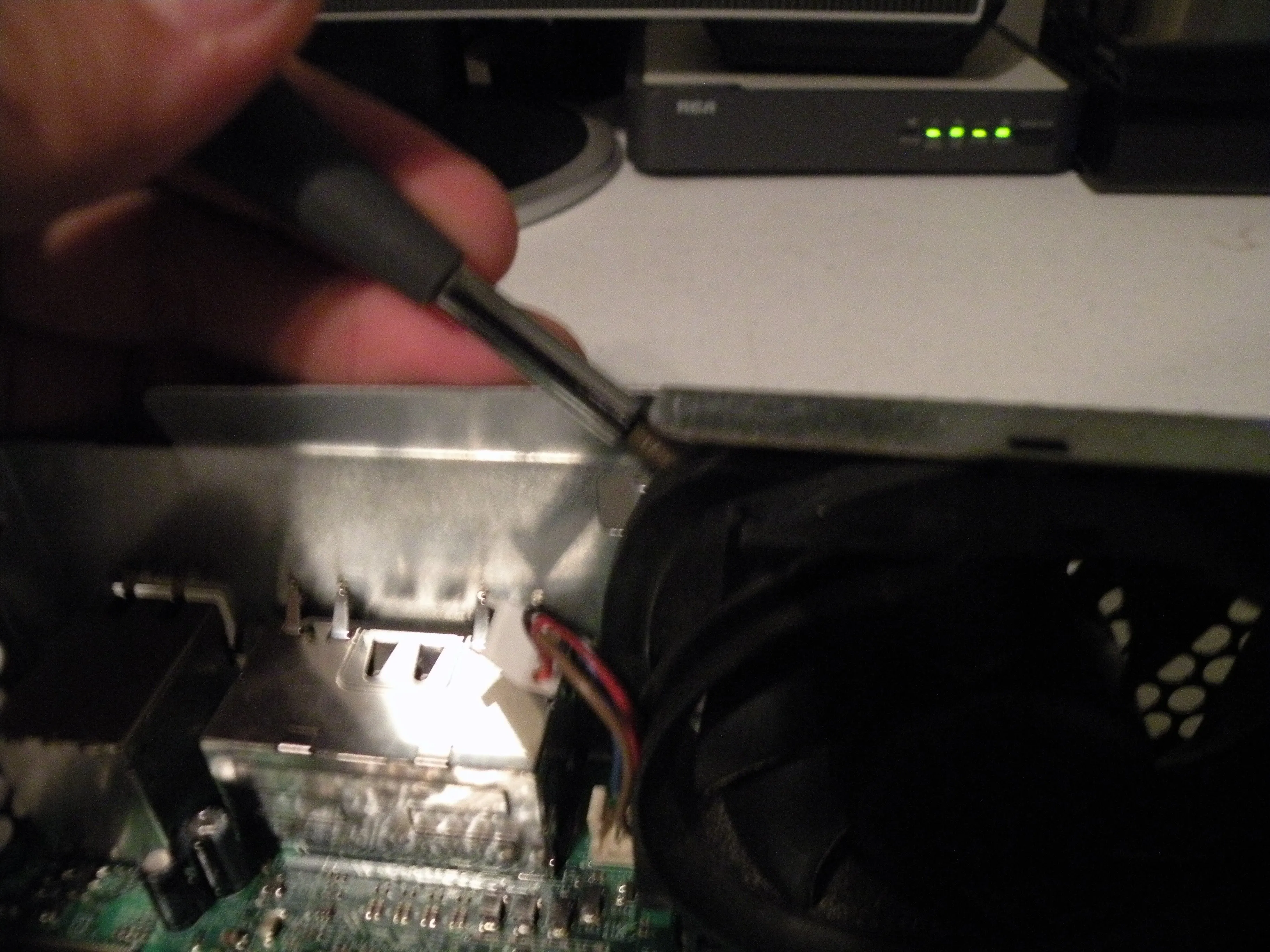

Шаг 17

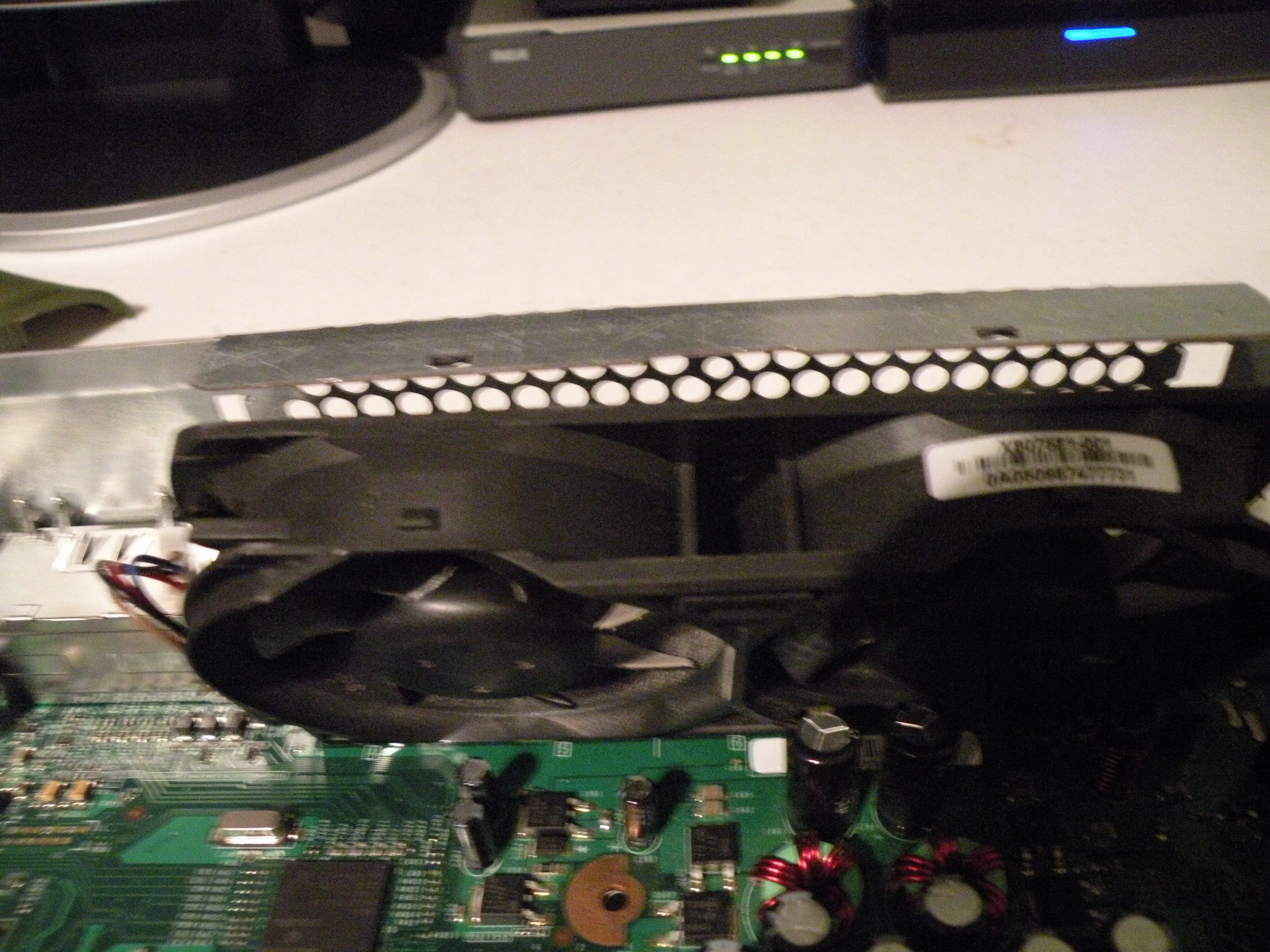

• Снятие вентиляторов.

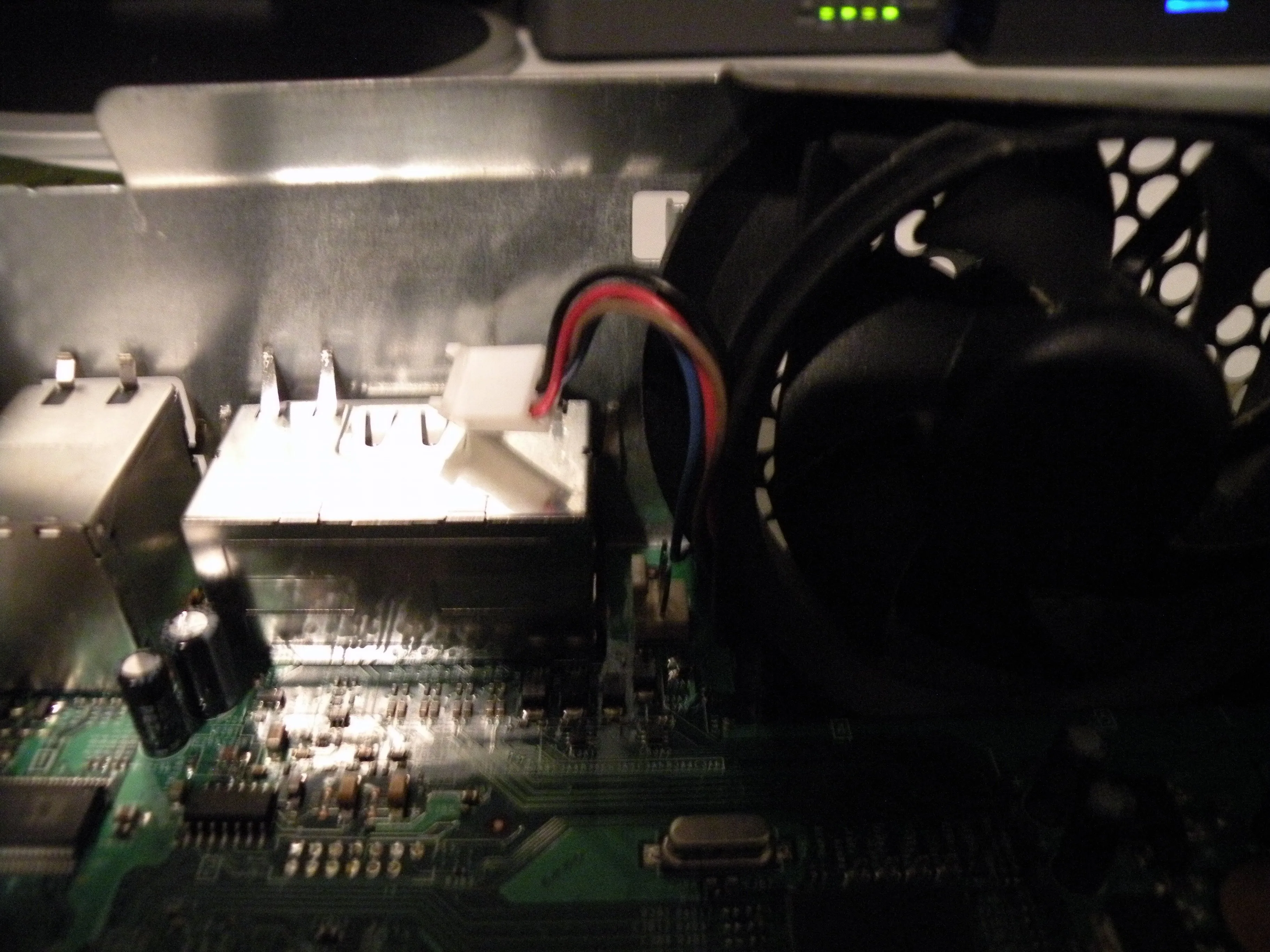

• Отсоедините 3-контактный разъем питания от логической платы. Этот же разъем используется в некоторых вентиляторах ПК.

• С помощью плоской отвертки подденьте вентиляторы.

• Потяните вентиляторы на себя, а затем извлеките их из корпуса.

Шаг 18

• Снятие вентиляторов

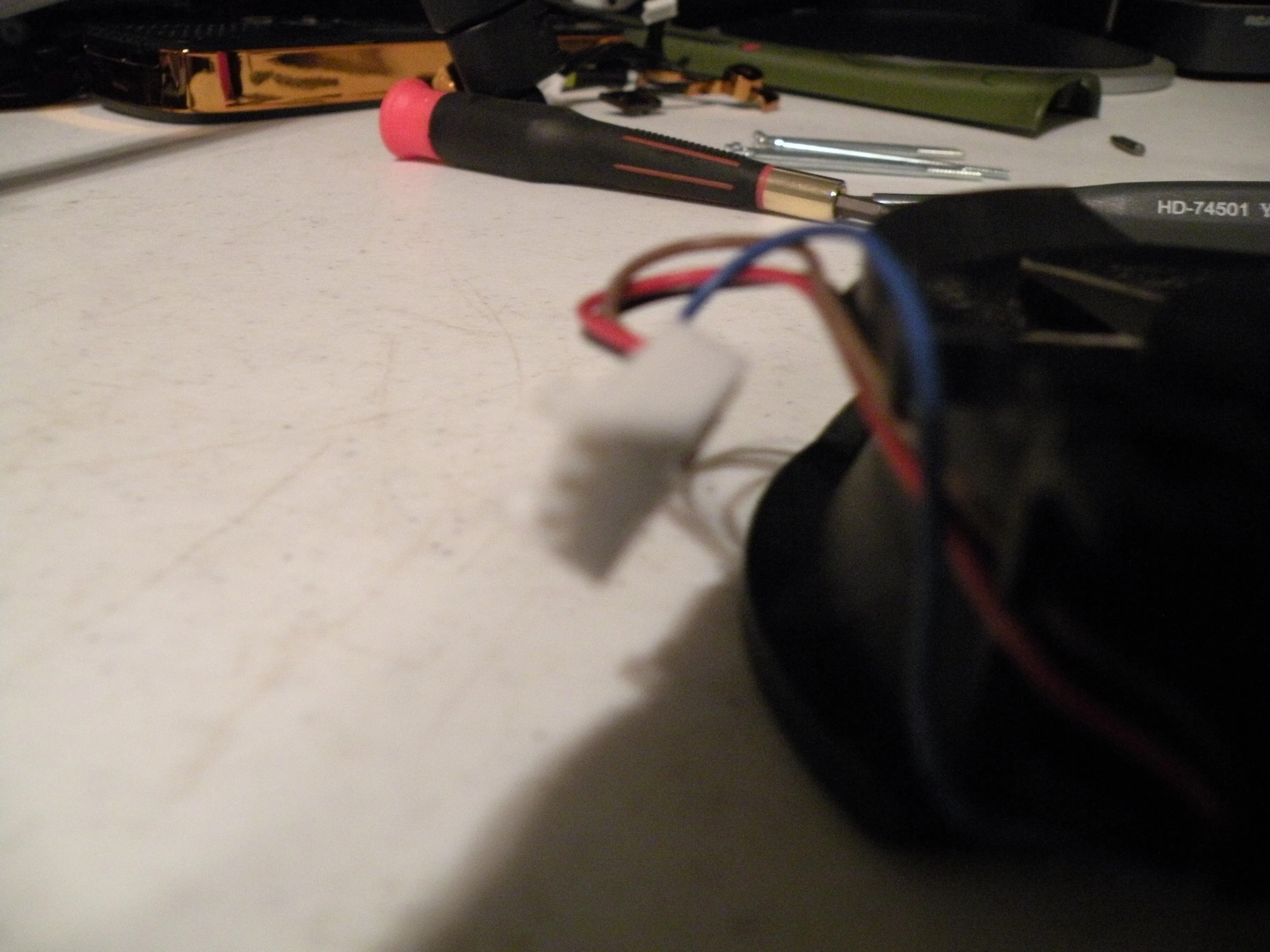

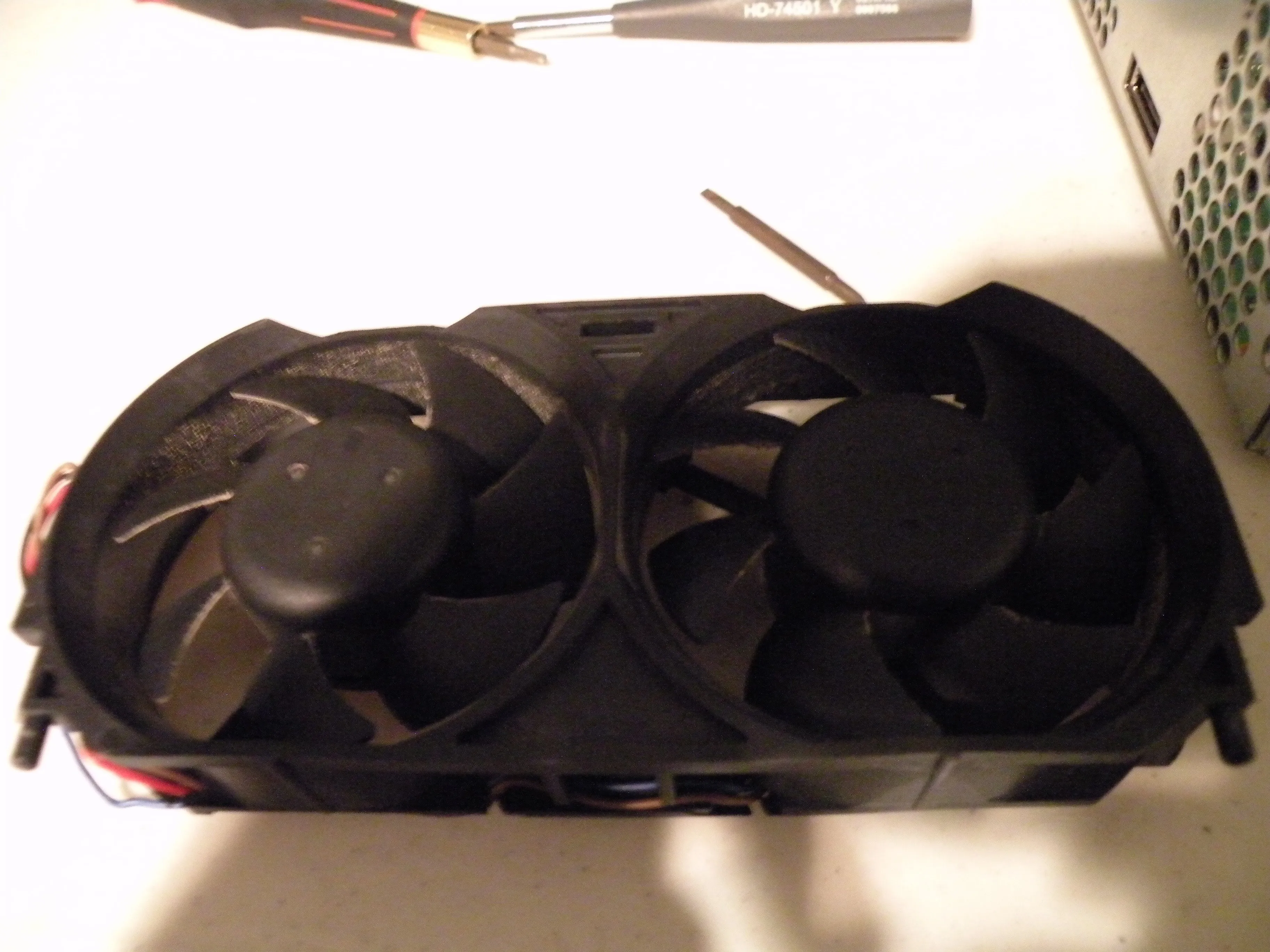

• Вот фотографии вентиляторов и разъема питания.

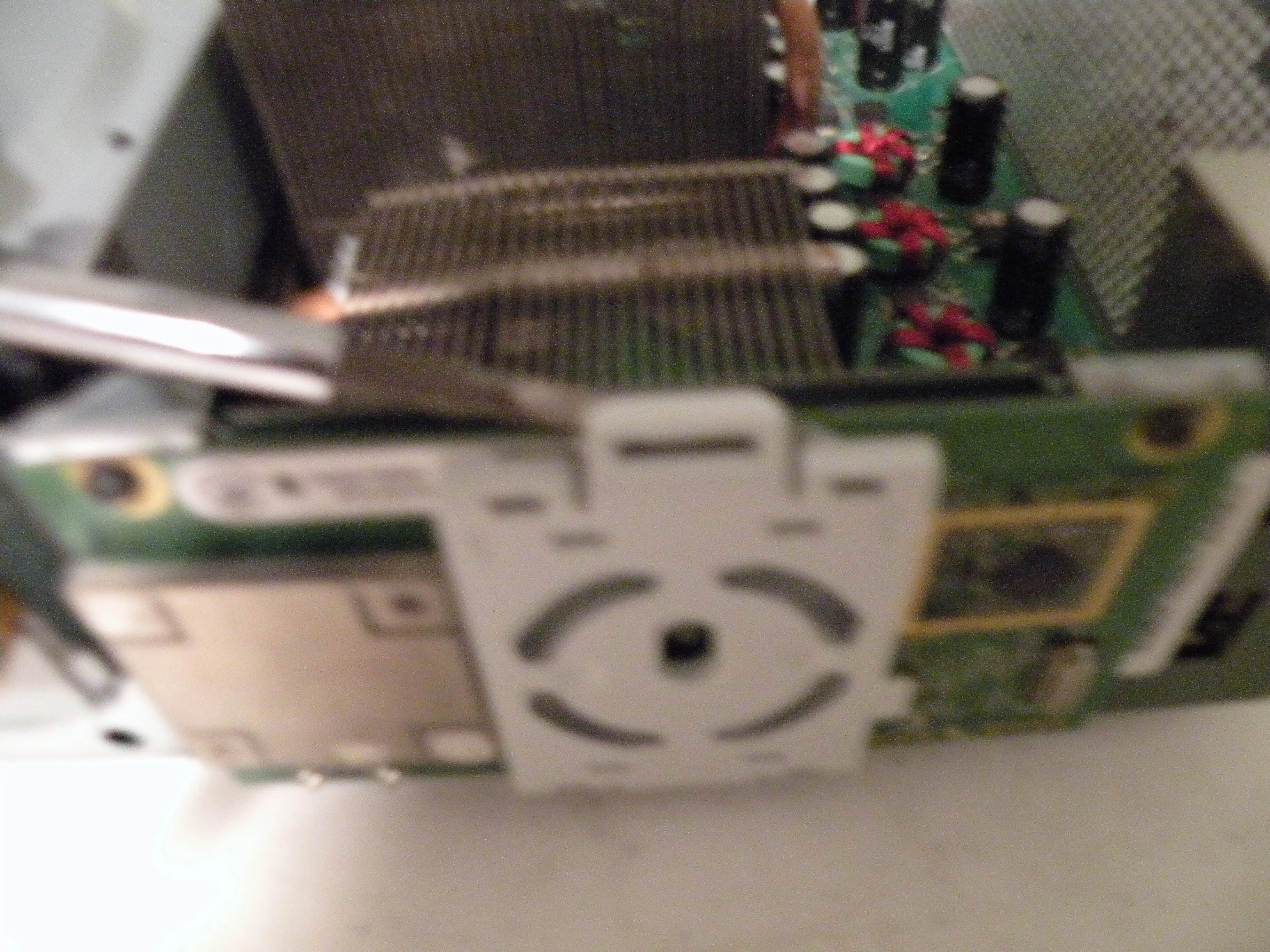

Шаг 19

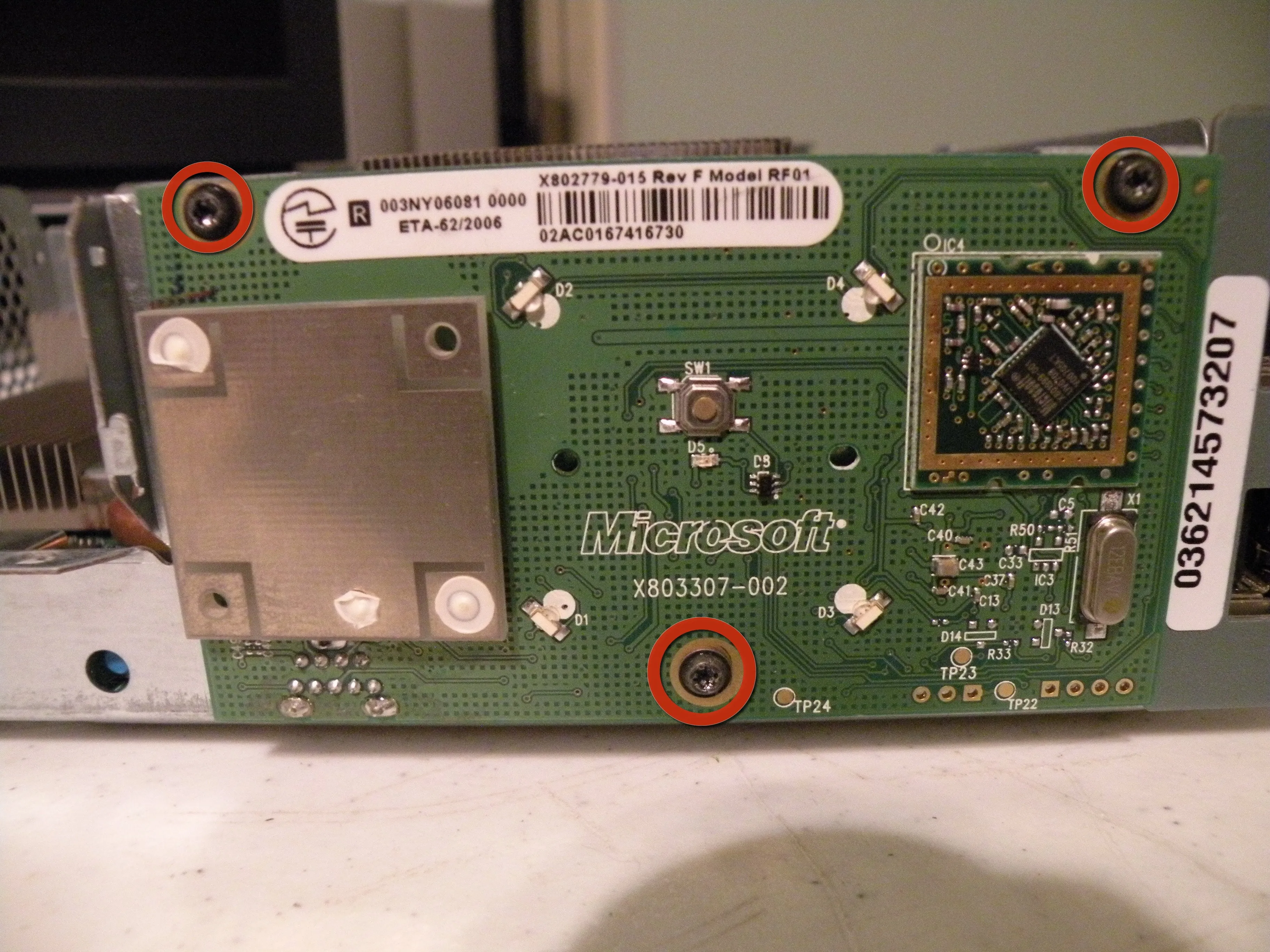

• Снятие платы 'Ring Of Light'/RF.

• Снимите пластиковую крышку светодиода.

• Выкрутите 3 винта T8.

• Потяните плату на себя. Затем отложите ее в сторону.

Шаг 20

• Снятие логической платы.

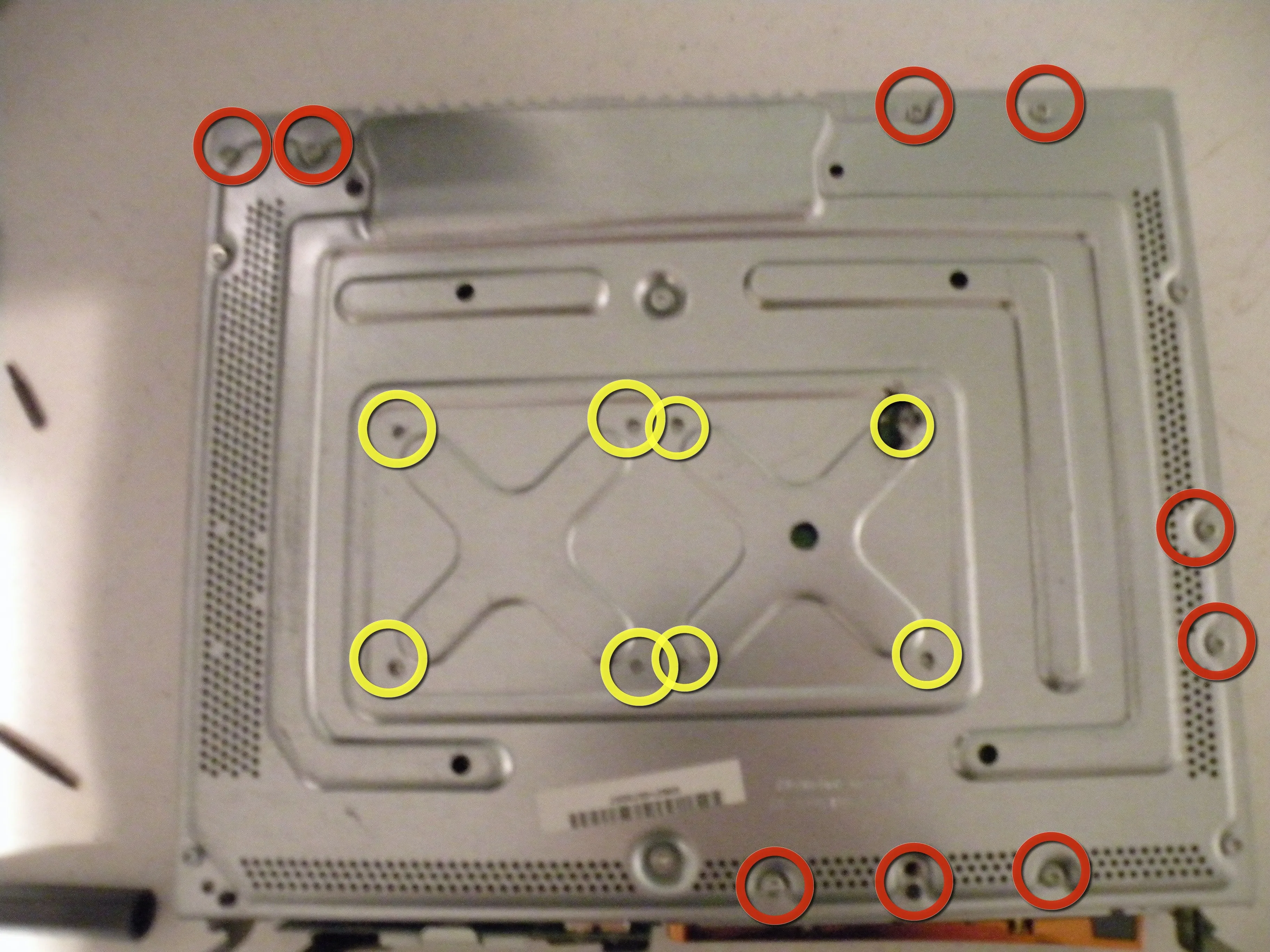

• Выкрутите эти винты T10 из нижнего металлического корпуса, их может быть больше, чем указано в кружочке, просто выкрутите их все.

• Если они есть, удалите эти винты T8 из нижнего металлического корпуса.

• Переверните корпус.

• При небольшом уговоре логическая плата должна выйти из корпуса.

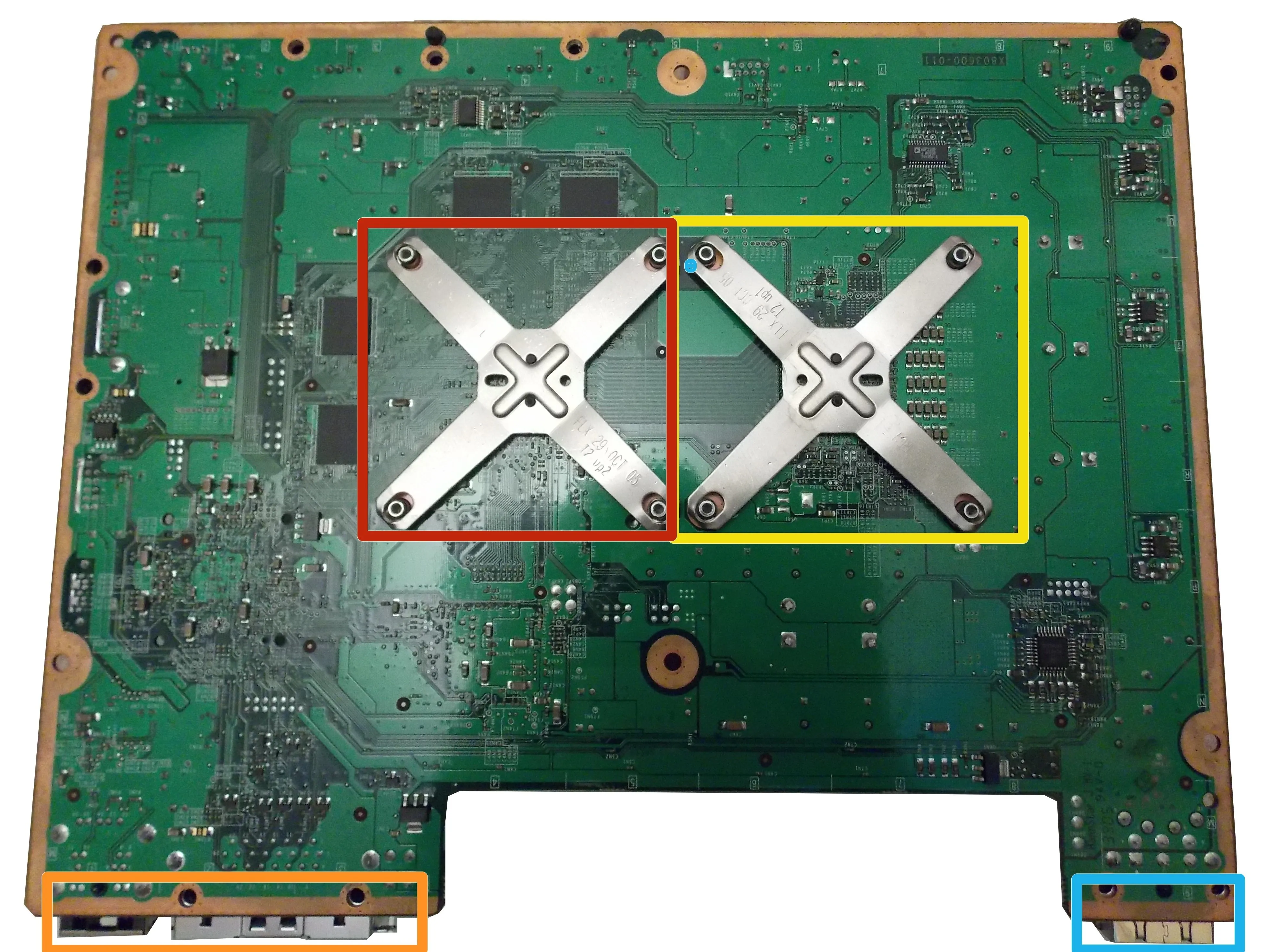

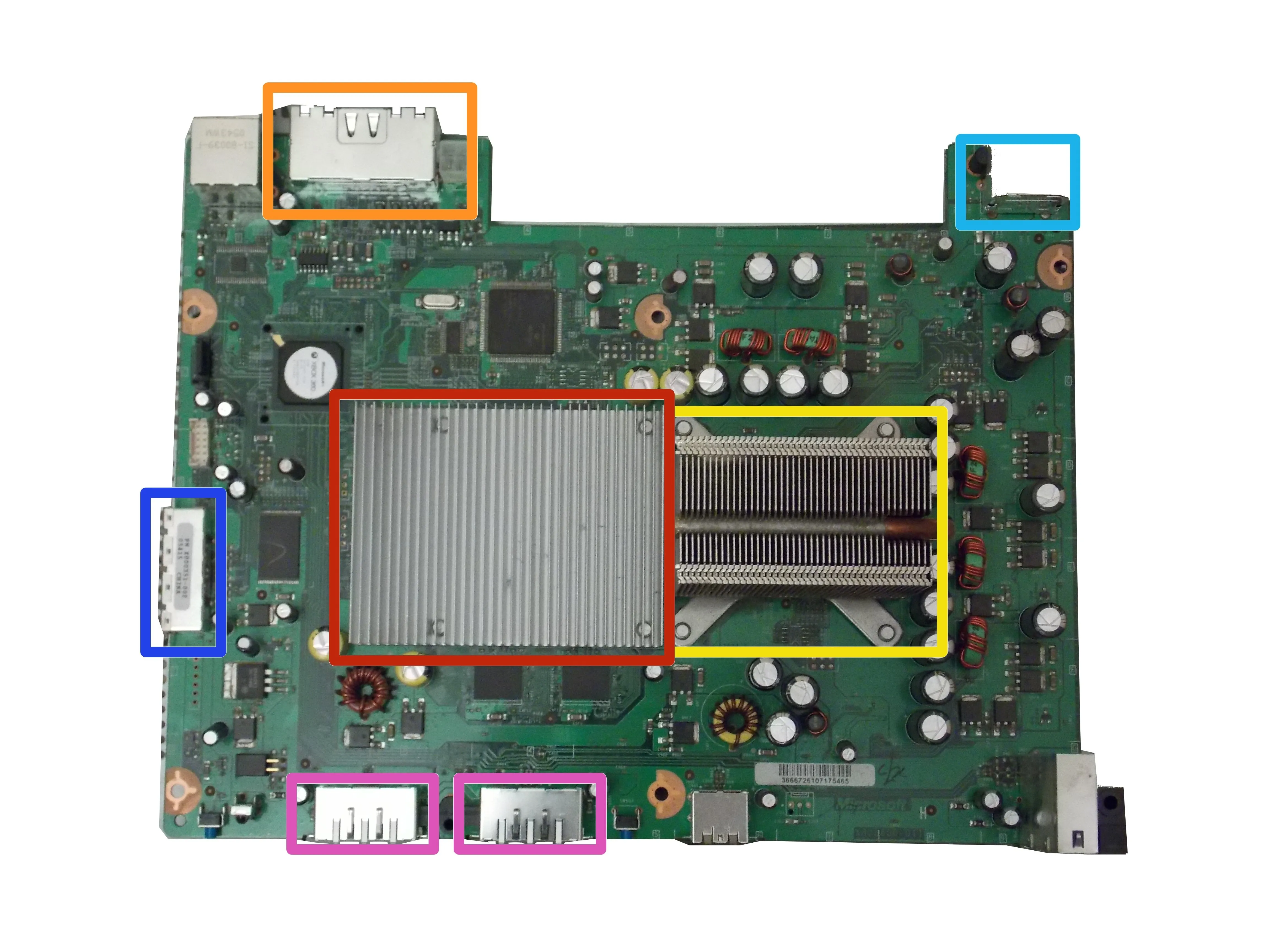

Шаг 21 Логическая плата

• Эта плата имеет улучшенное охлаждение для блока графического процессора (GPU). Это настоящий материнский процессор вашей Xbox 360.

• Пользовательский графический процессор ATi 'Xenos' с 512 МБ оперативной памяти GDDR3, с выделенной плашкой на GPU и 10 МБ памяти eDRAM, разделяемой с CPU через Архитектура общей памяти

• IBM PowerPC 'Xenos' CPU с 3 ядрами, каждое из которых работает на частоте 3,20 ГГц, с до 512 МБ GDDR3 RAM, разделяемой с GPU через архитектура общей памяти

• Порты для карт памяти

• Собственный порт для жестких дисков, поддерживающий интерфейс SATA II (300 МБ/с)

• Порт HDMI, поддерживающий версию 1.2, и видеопорт, поддерживающий композитный, S-Video, VGA и компонентный (также SCART в Европе).

• Порт питания

Комментарии к шагу

Пожалуйста, увеличьте качество изображения в шаге 21.

@Alexandre de Morais Amory - Извините, что опоздал более чем на 2 года, но я сделал это!

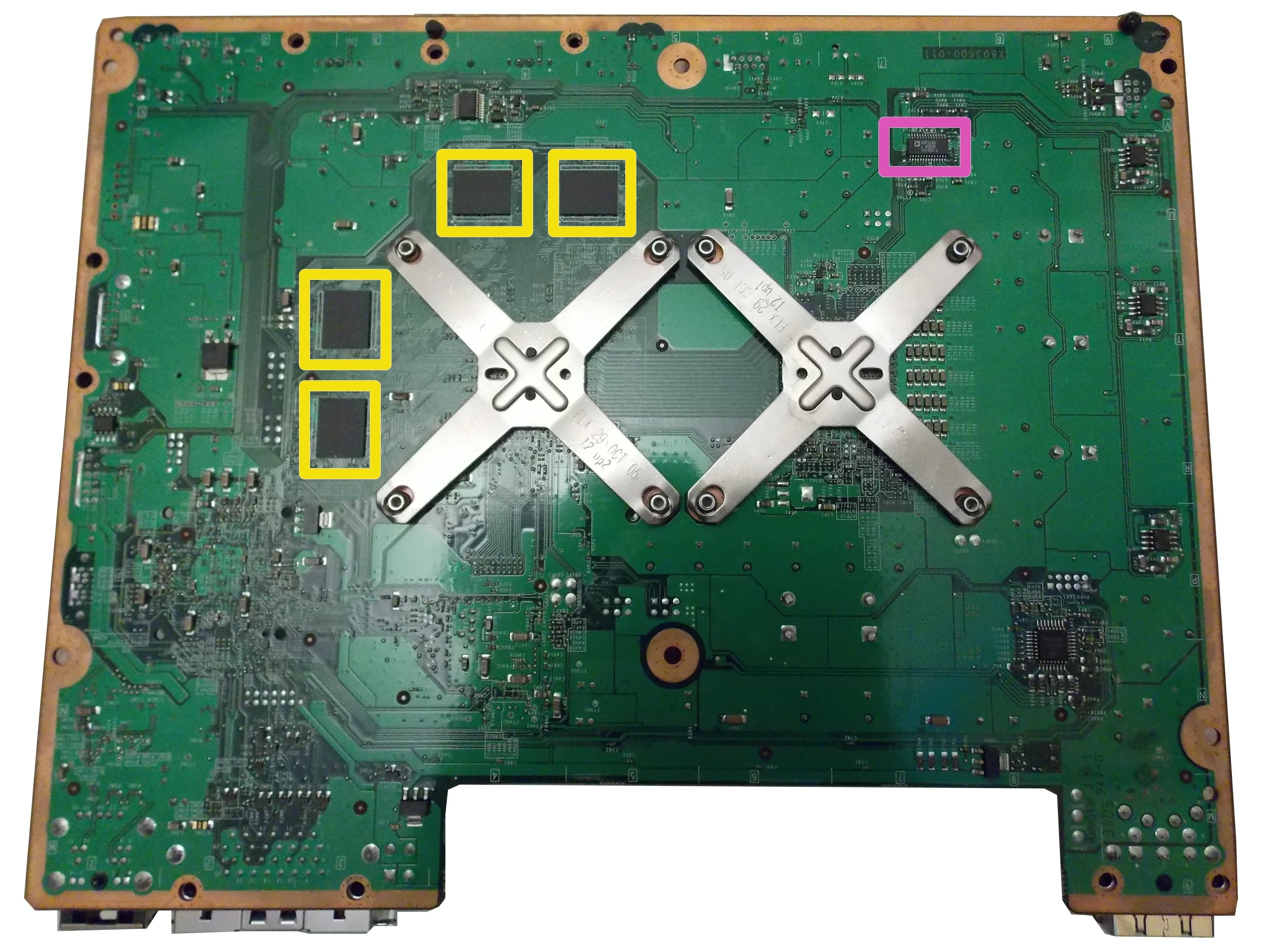

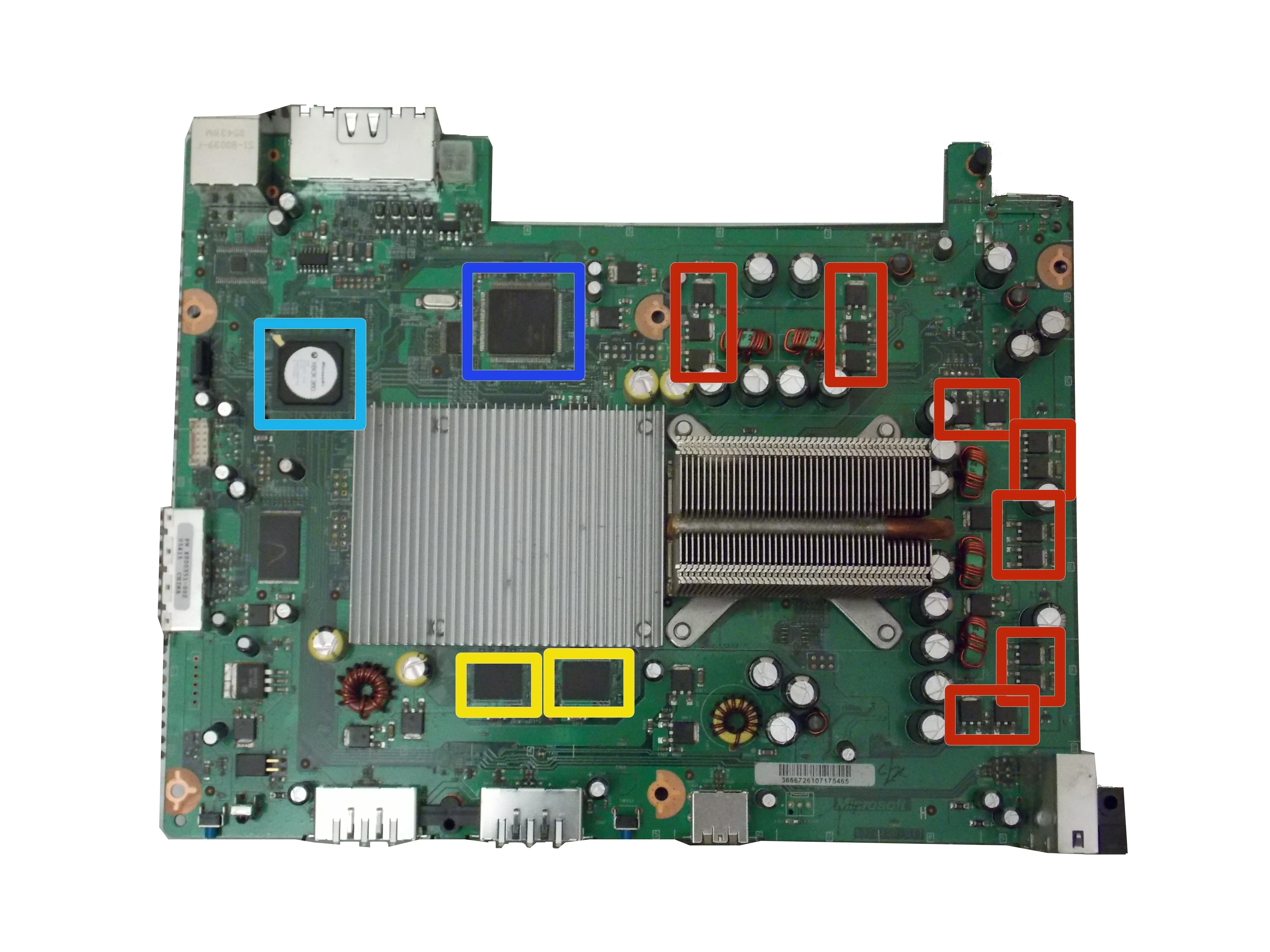

Шаг 22 Интегральные микросхемы

• Здесь также есть куча интегральных схем. Что я заметил:

• Microsoft X02014-007

• 6 x Samsung K4J52324QC-BC14 512 МБ GDDR3 SDRAM

• Microsoft X0247-012 BGA IC

• Многочисленные силовые МОП-транзисторы NTD60N02R

• ADP3188 Синхронный Buck-контроллер(?? см. технический паспорт)

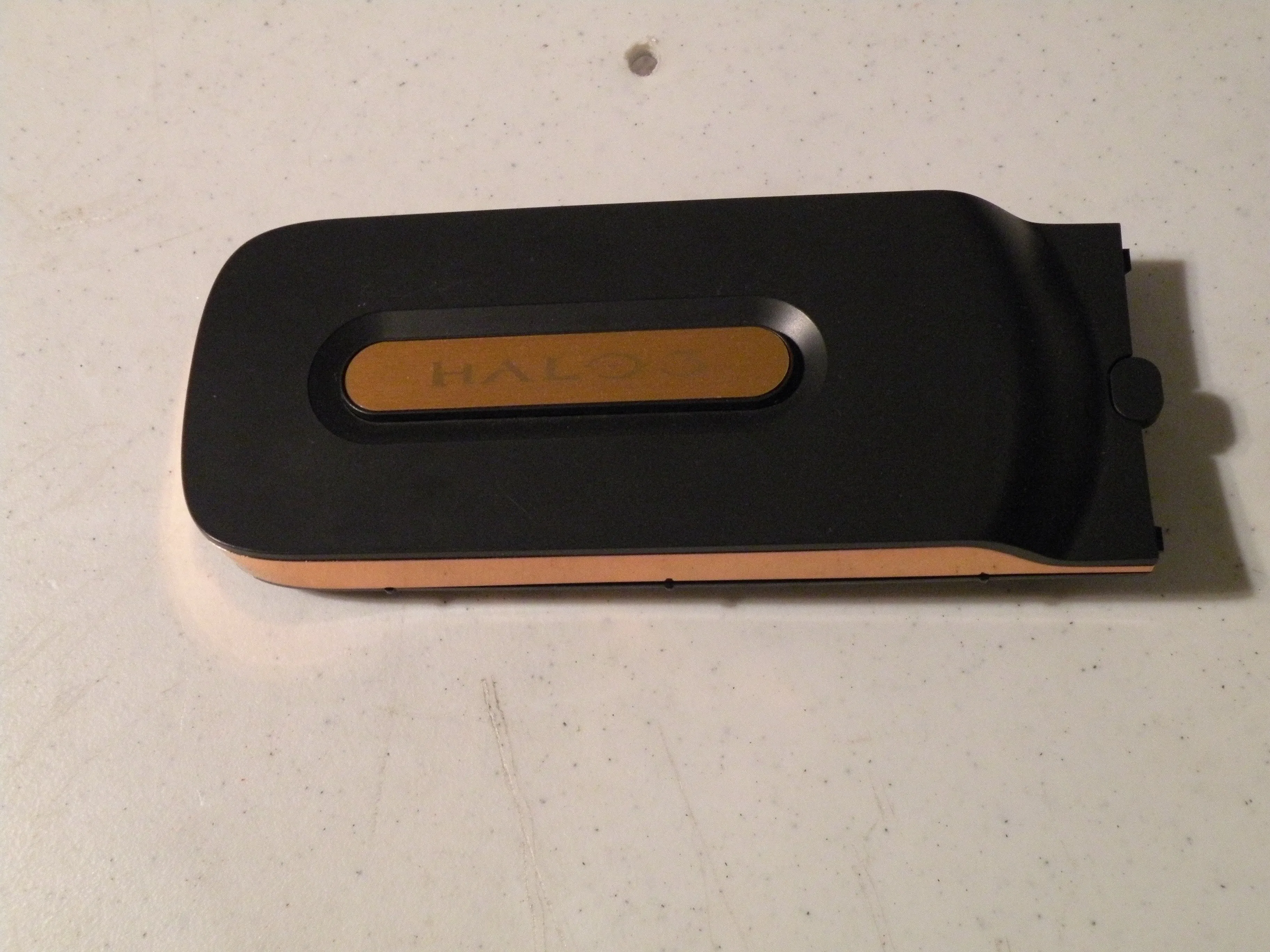

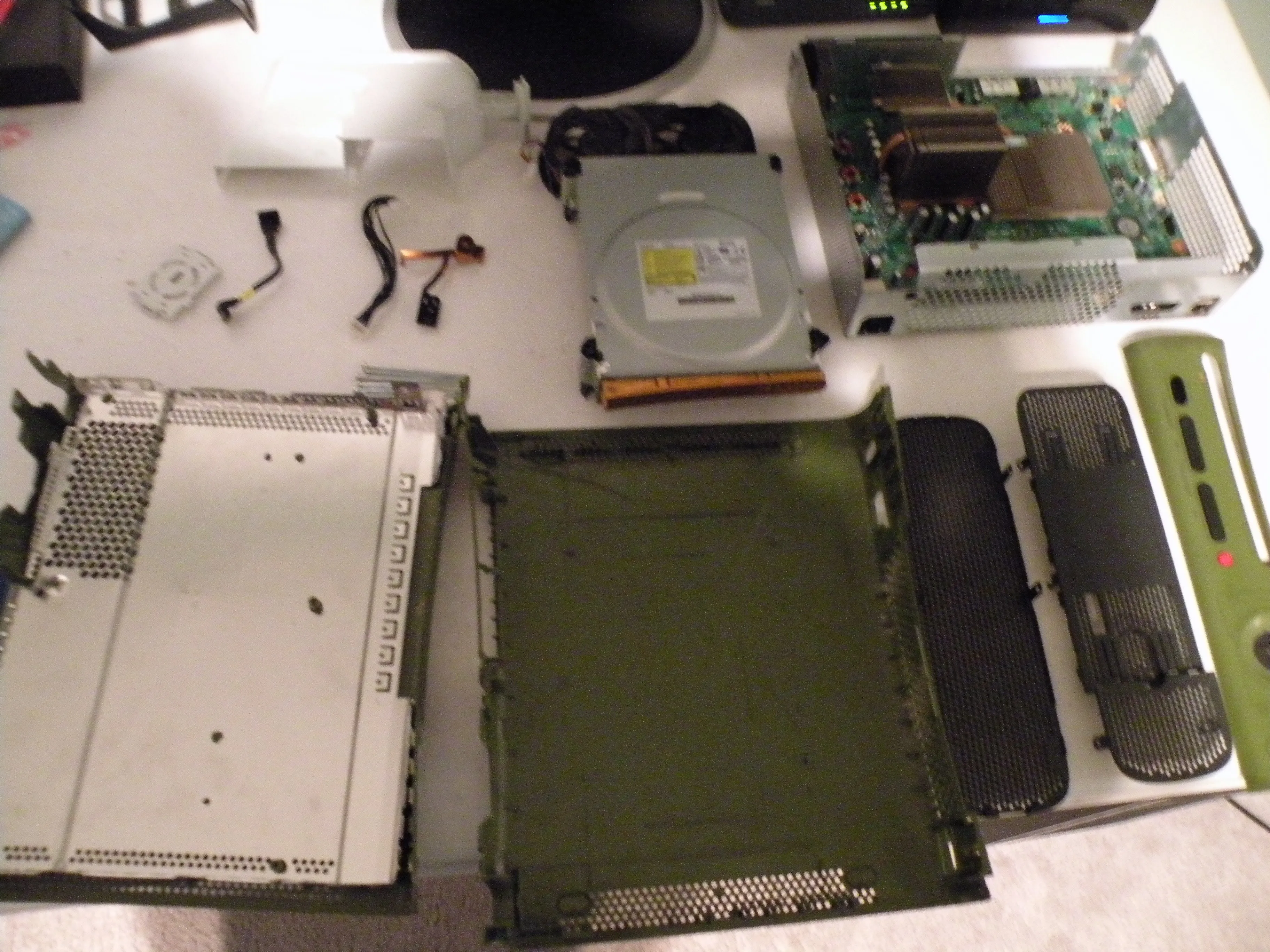

Шаг 23

• Кишки!
