Разборка Xbox 360 E

Введение

Время игр закончилось. Xbox 360 получил обновление и место на нашем столе для разбора. Присоединяйтесь к нам, чтобы узнать, что делает 360-ю модель лучше других.

Хотите получить 360º репортаж о последних разборах? Следите за нами в Twitter или ставьте лайк на Facebook.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка Xbox 360 E

• На медиа-брифинге E3 2013 Xbox Media Briefing компания Microsoft ненадолго анонсировала обновленную версию Xbox 360, стилизованную под долгожданную Xbox One.

• Несмотря на новый внешний вид, технические характеристики Xbox 360 E практически идентичны Xbox 360 S:

• Жесткий диск объемом 4 или 250 Гб

• Внутренняя поддержка Wi-Fi

Шаг 2

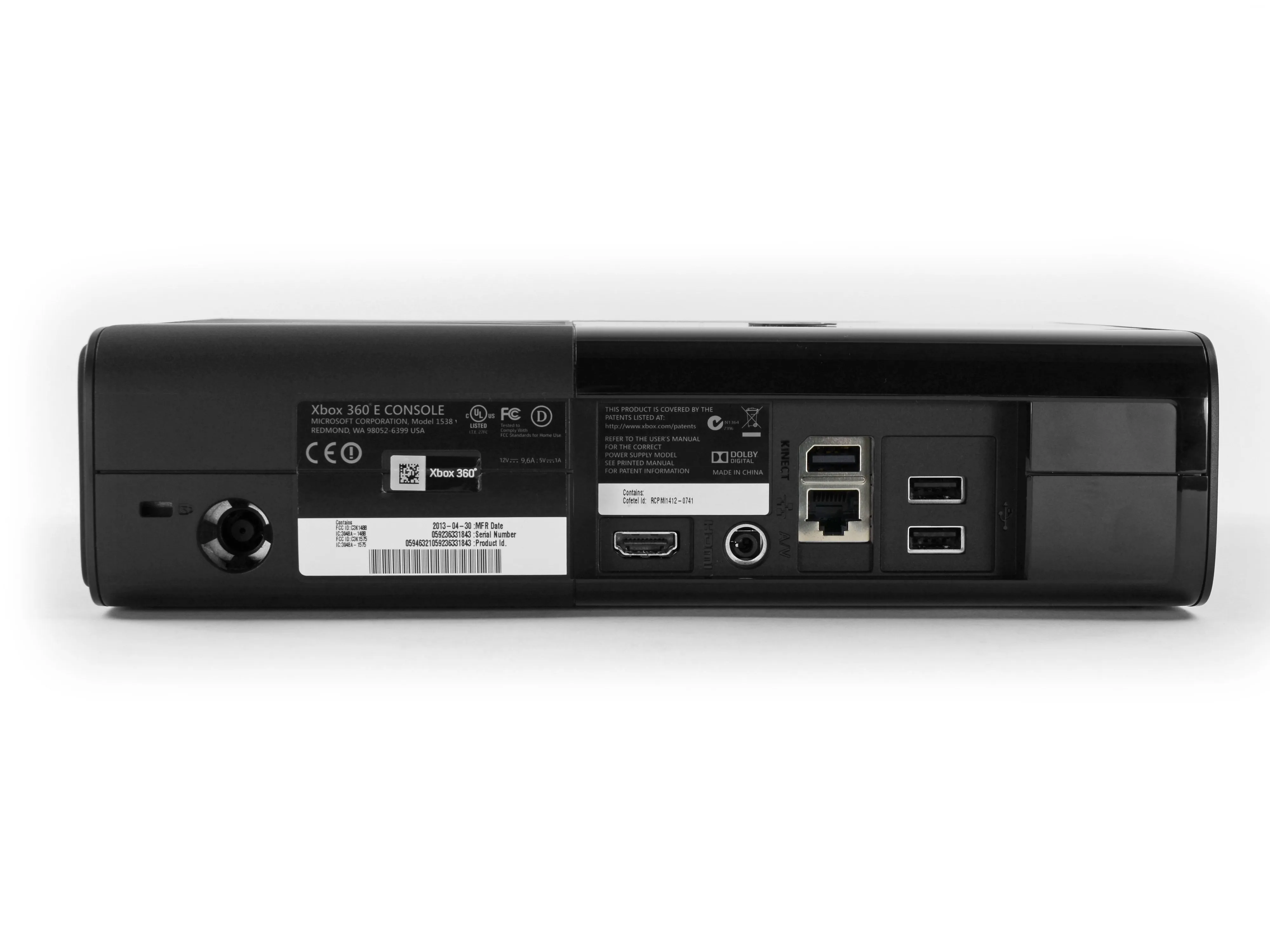

• Microsoft провела небольшую уборку на задней панели Xbox 360 E, получив более аккуратное расположение портов, отказавшись от старых портов A/V и S/PDIF в пользу одного композитного выхода.

• Очевидно, что пять портов USB были излишними, поэтому теперь их всего четыре. У модели E два порта расположены спереди, а один из задних USB-портов, имеющихся у модели S, отсутствует.

Комментарии к шагу

Согласно документации Microsoft, на задней панели нового Xbox нет оптического аудиопорта. Этот порт представляет собой композитный видеовыход в виде 3,5-мм разъема (https://support.xbox.com/en-US/xbox-360/s...) & (https://support.xbox.com/en-US/xbox-360/a...)

Спасибо, это здорово!

Старая материнская плата:https://www.homebrew-connection.org/imgs/...

Похоже, что MS просто изменила расположение портов на плате Corona.

Шаг 3

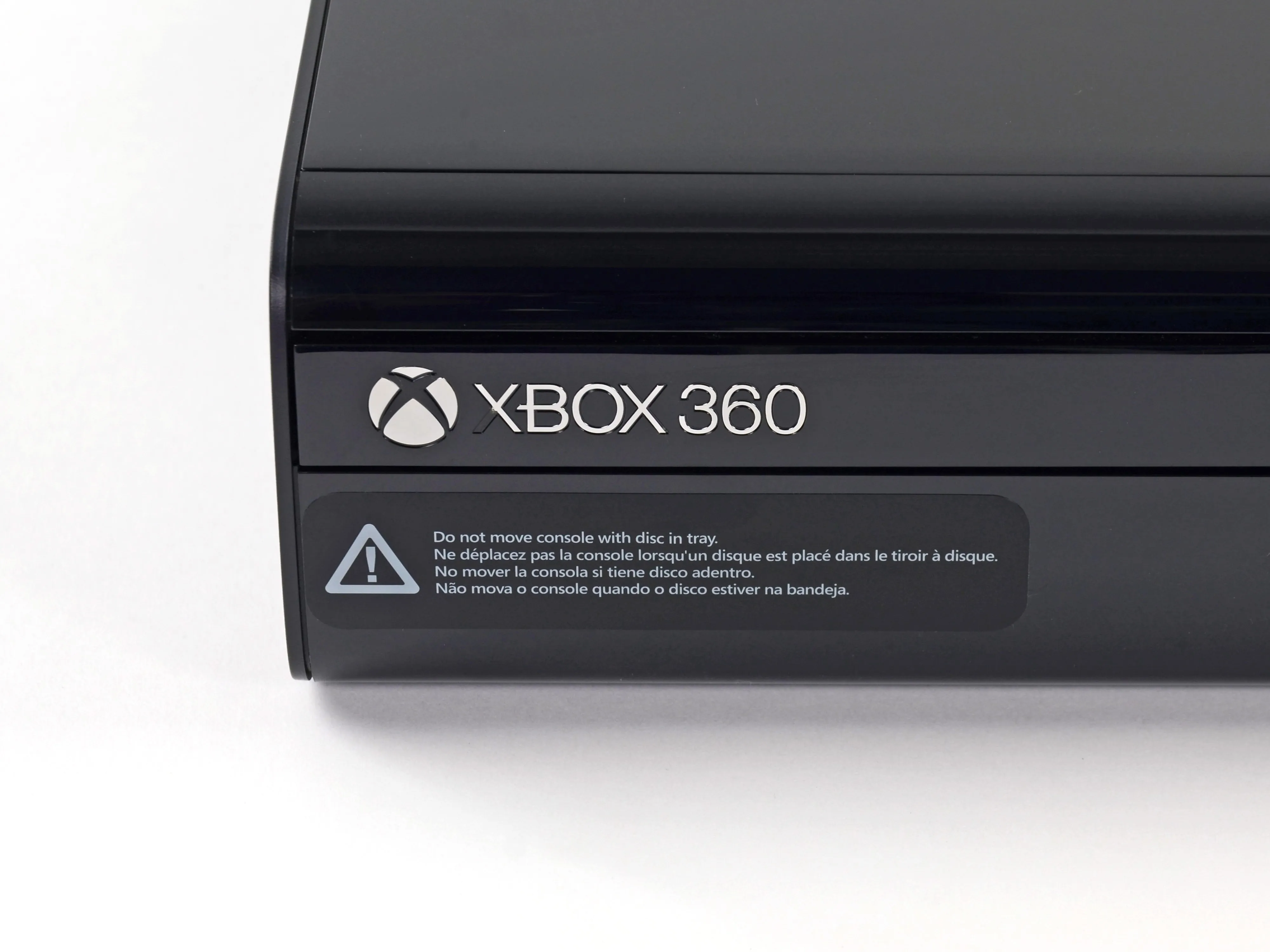

• На передней панели устройства мы первым делом замечаем предупреждающую наклейку. Похоже, что Microsoft еще не догнала Sony. технологию защиты от пропусков.

• Наша новая консоль из коробки имеет некоторые косметические повреждения. Логотип Xbox 360 на лицевой панели привода оптических дисков лишен части буквы 'X'. Мы надеемся, что это всего лишь одноразовое явление и не характерно для других консолей Xbox 360 E.

• Несмотря ни на что, мы будем любить наш Microsoft Ybox одинаково.

Шаг 4

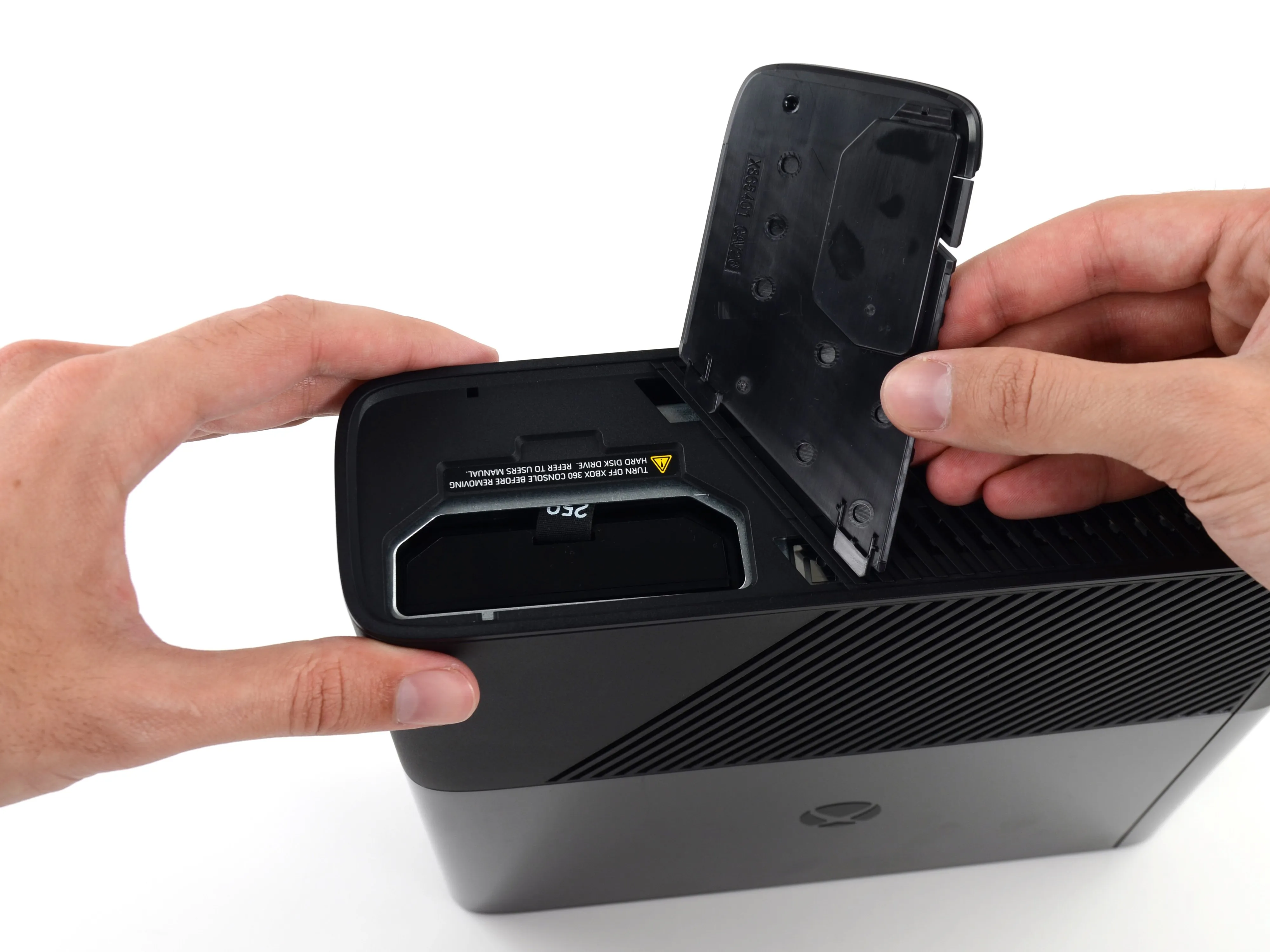

• Как и в предыдущем поколении, жесткий диск легко извлекается с помощью удобного съемника.

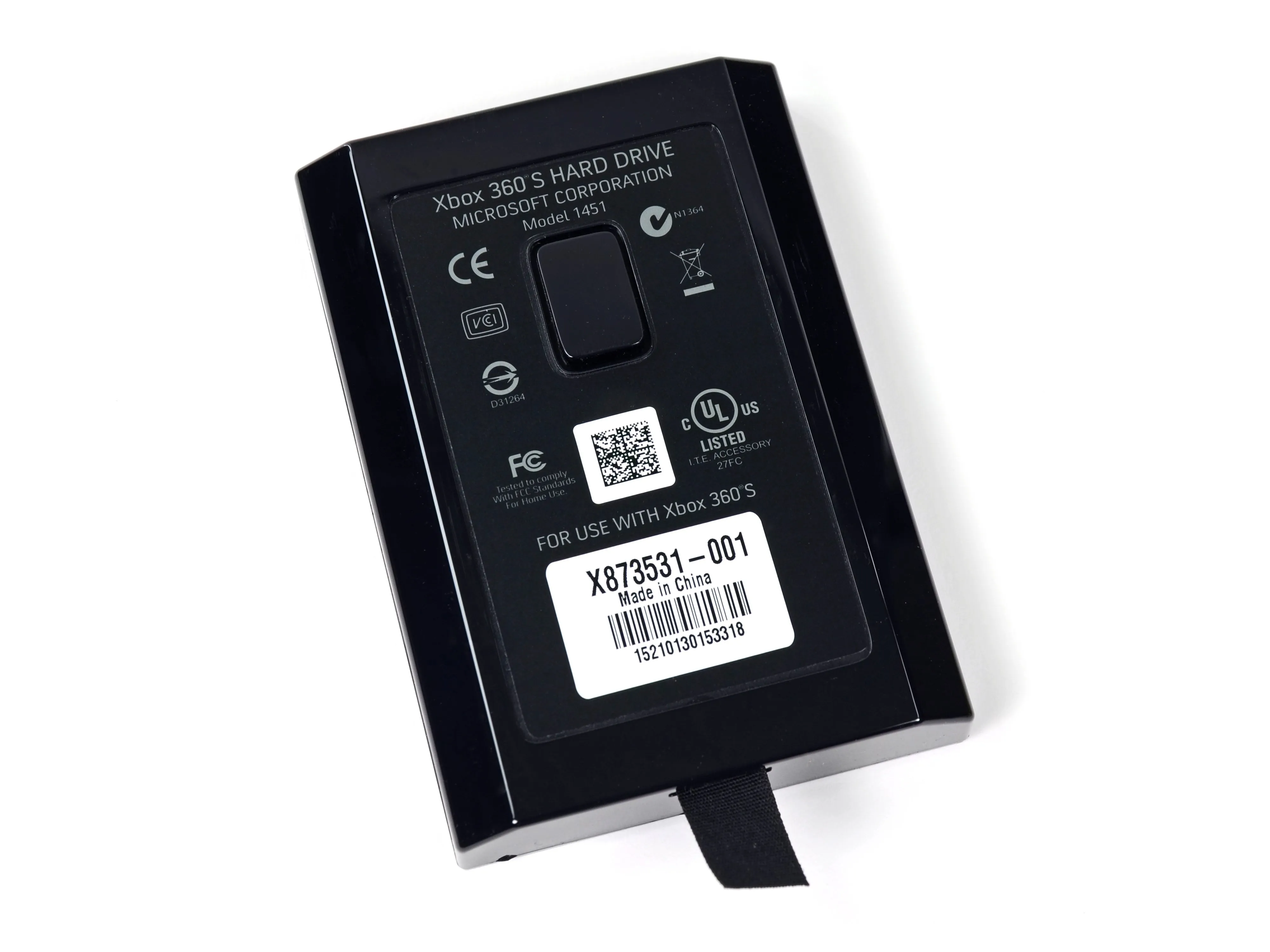

• Кстати, о 'как и в предыдущем поколении': жесткий диск объемом 250 ГБ в нашей консоли обозначен как жесткий диск Xbox 360 S.

• Говоря о сокращении расходов, Microsoft даже не стала печатать новые наклейки на корпус жесткого диска E.

Шаг 5

• Если мы, сотрудники сайта Делаете.ру, чего-то и не можем сделать, так это оставить 'черный ящик' в покое.

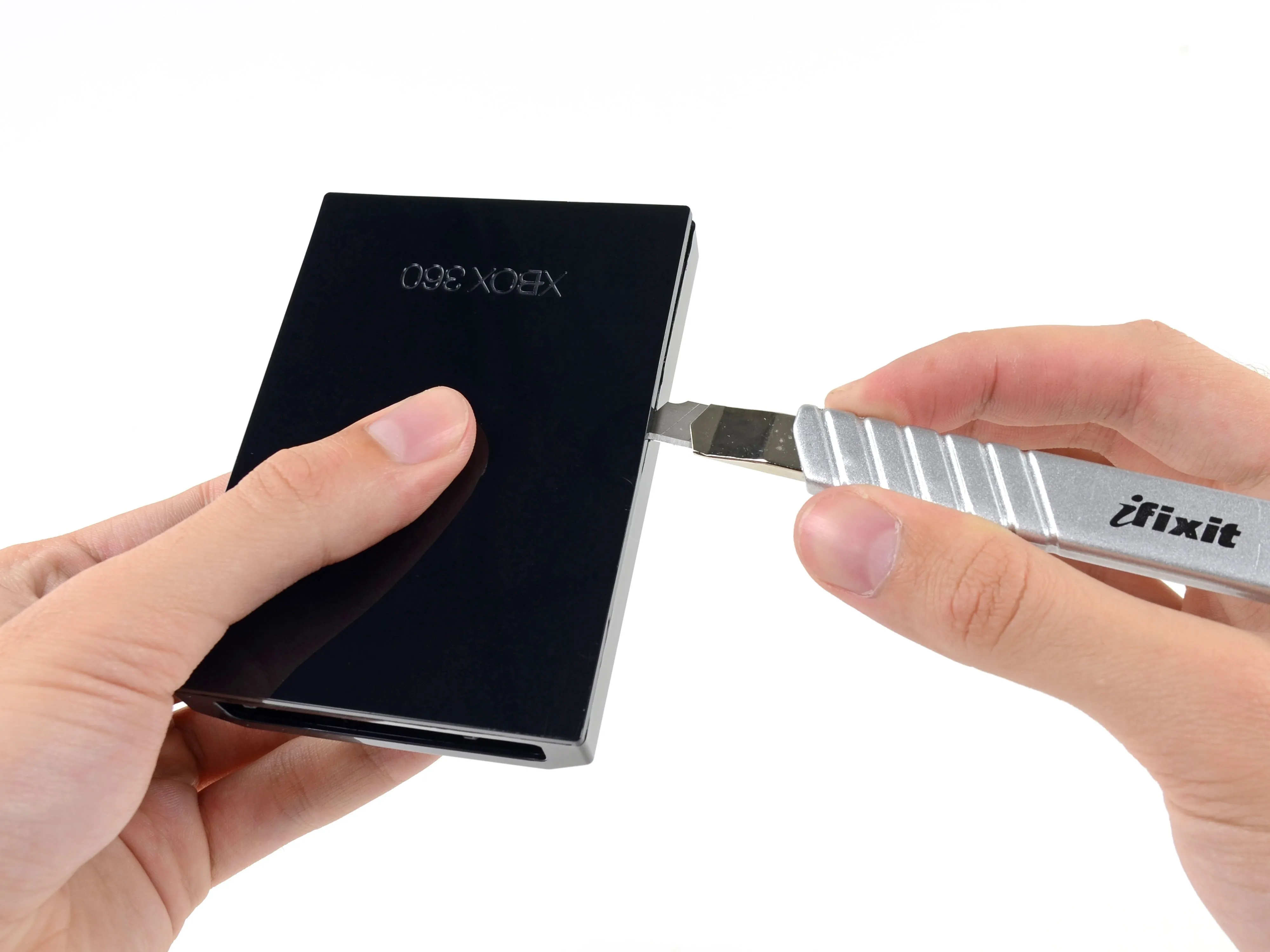

• Мы вскрыли корпус жесткого диска, чтобы посмотреть, кто обеспечивает хранение данных для нашего Xbox.

• Жесткий диск Seagate со скоростью вращения шпинделя 5400 об/мин и объемом 250 Гбайт довольно крут, но нас больше заинтриговало то, что находится под ним.

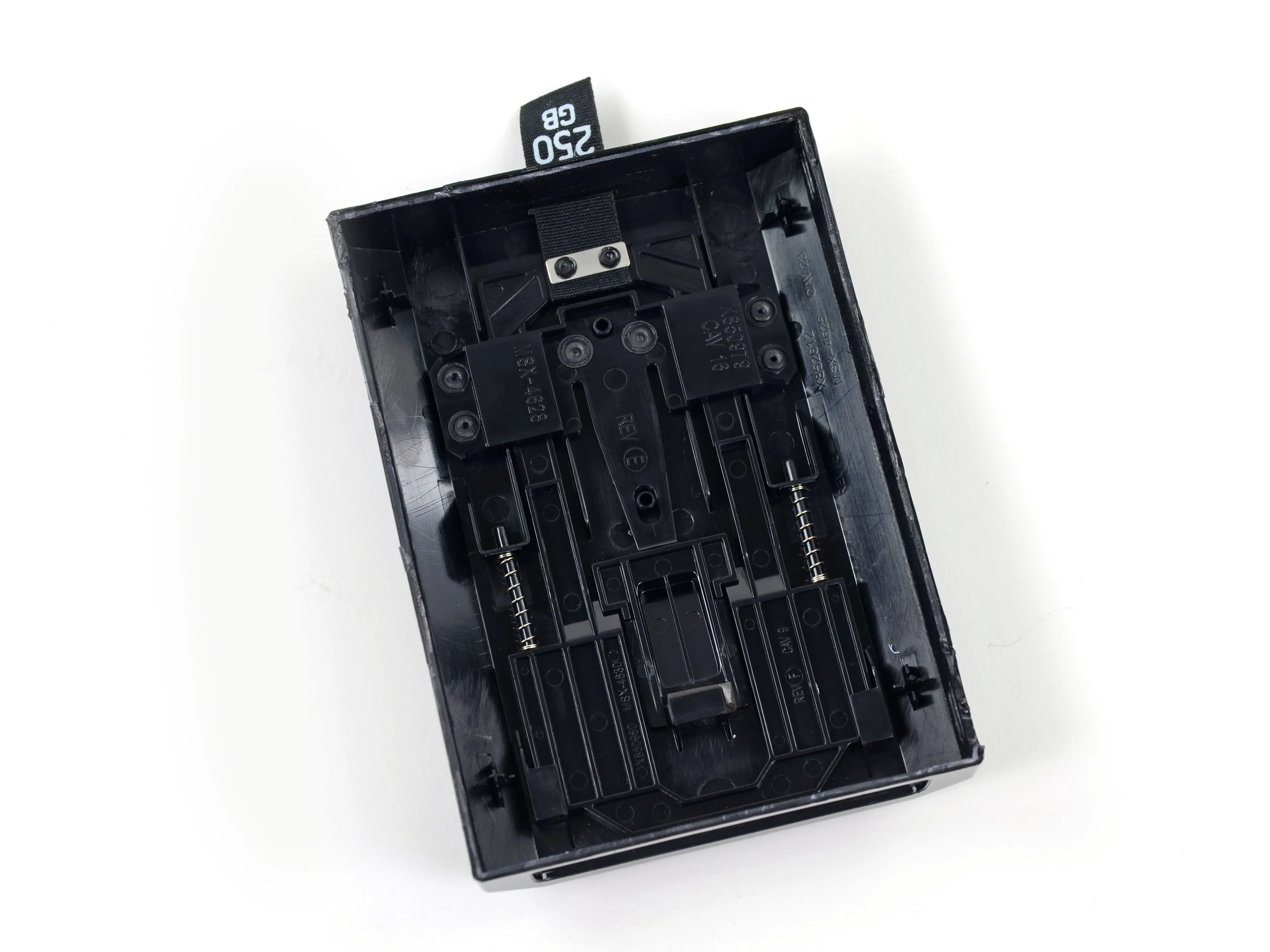

• При ближайшем рассмотрении оказывается, что на корпусе жесткого диска есть не только выдвижной язычок, но и подпружиненный.

• Стандартный 2,5-дюймовый жесткий диск SATA означает, что я могу спокойно обновить свою Xbox 360 E, верно?

• К сожалению, нет. Любая попытка 'дизассемблировать, декомпилировать, создавать производные работы, проводить реинжиниринг или модифицировать' аппаратное обеспечение является нарушением Условий использования Xbox Live и может привести к принудительным мерам.

Шаг 6

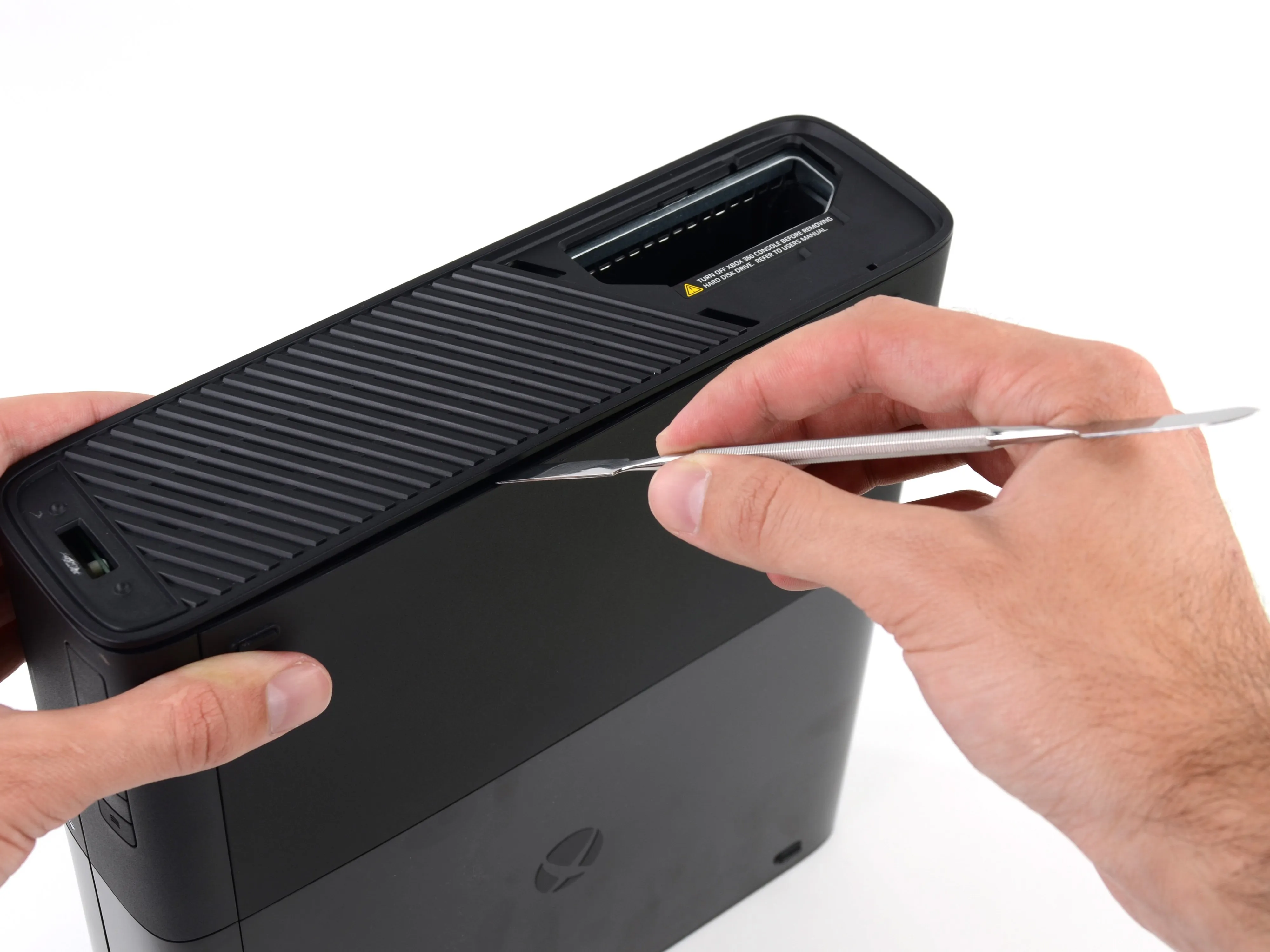

• Для снятия нижней и верхней панелей нам потребуется освободить несколько зажимов по периметру каждой панели с помощью металлической лопатки.

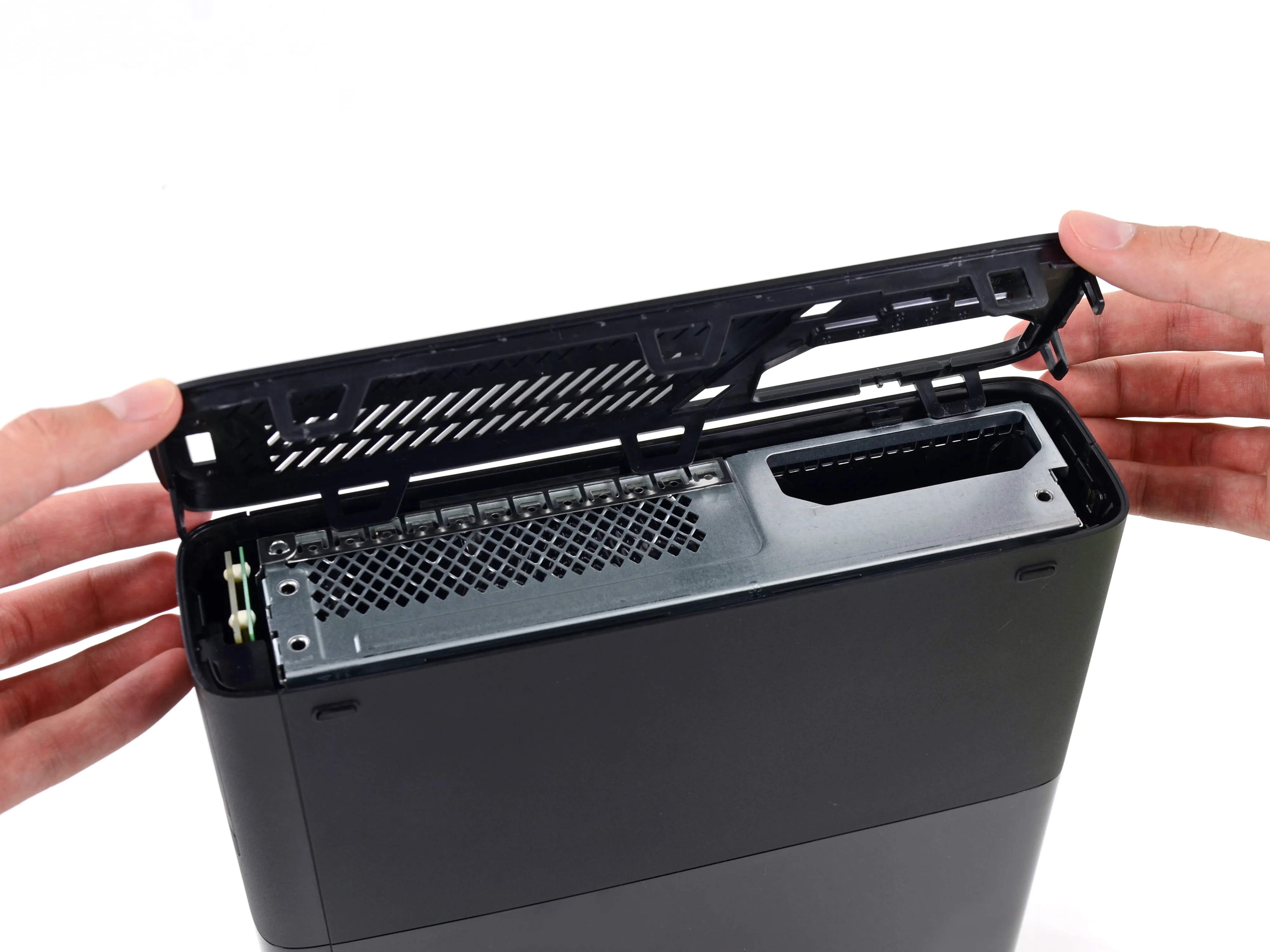

• Приятным побочным эффектом нового, сдержанного дизайна является то, что верхняя и нижняя панели снимаются гораздо легче, чем на 360 S. Без хромированных ободков меньше клипс, которые можно поддеть, и меньше деталей, которые можно сломать по пути внутрь.

Шаг 7

• Что-то знакомое...

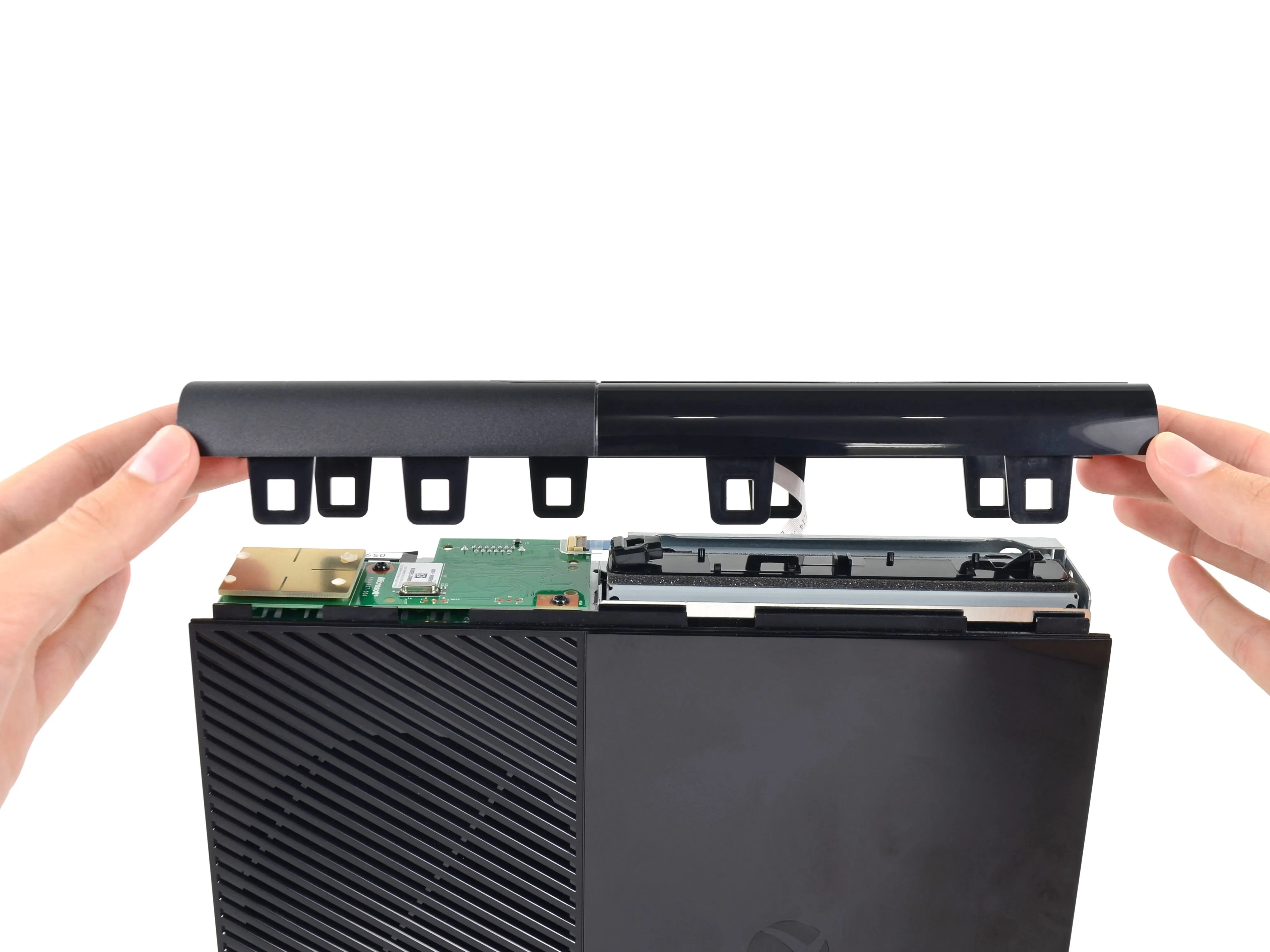

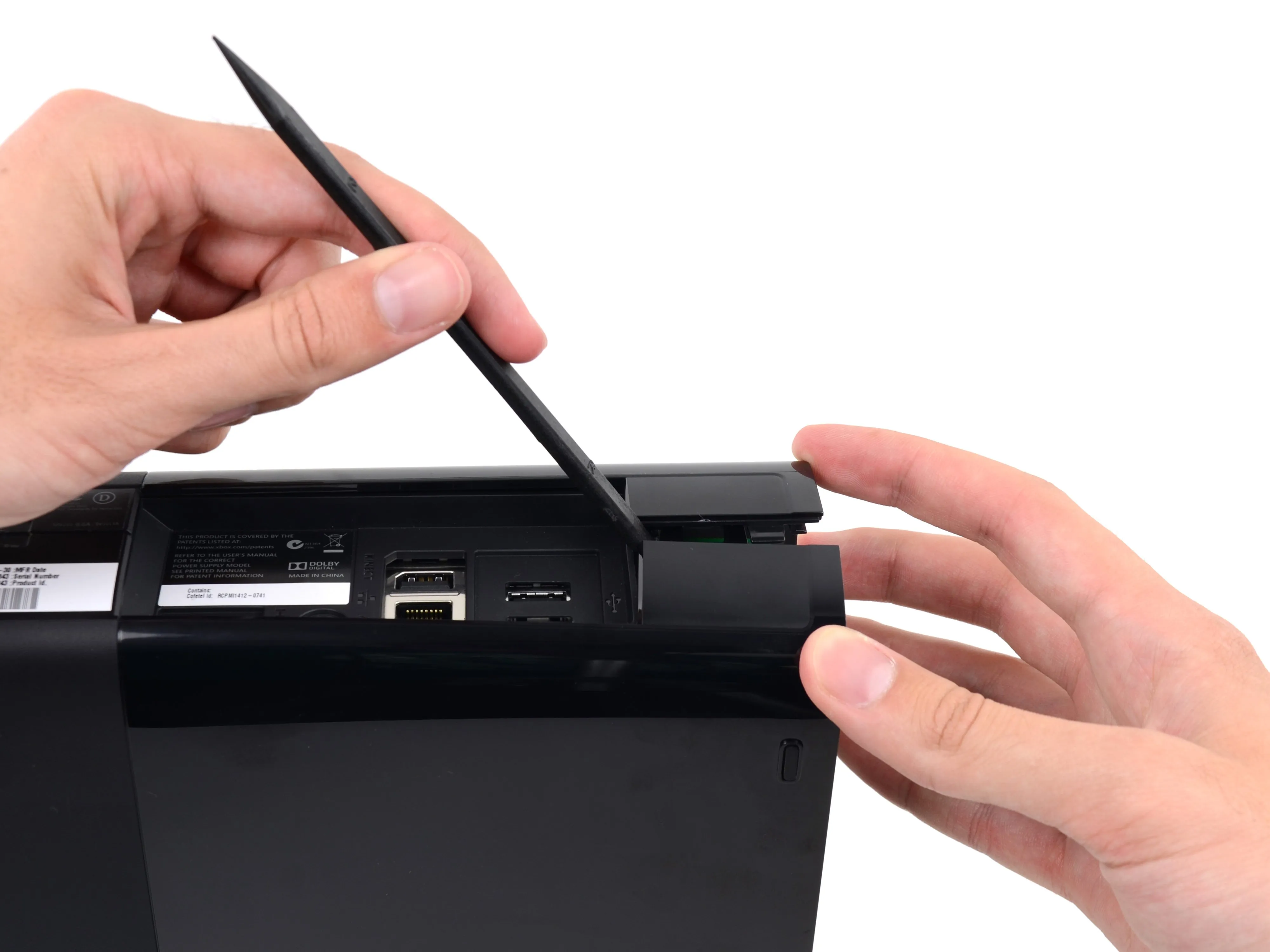

• Как и у 360 S, верхняя панель и левый корпус E требуют точного и усердного отжатия.

• Первый взгляд на внутренности Xbox 360 E показывает, что кроме металлического каркаса там мало что есть. Похоже, нам придется копать дальше.

Комментарии к шагу

Мне не нравится, что использование лопатки оставляет следы на раковине, поэтому я нашел трюк, который помогает. На участке возле клипс я надавил на пластик, чтобы освободить их. Это сработало, и я ничуть не повредил консоль.

Нажатие на клипсы или рядом с ними ничего не дает.

Шаг 8

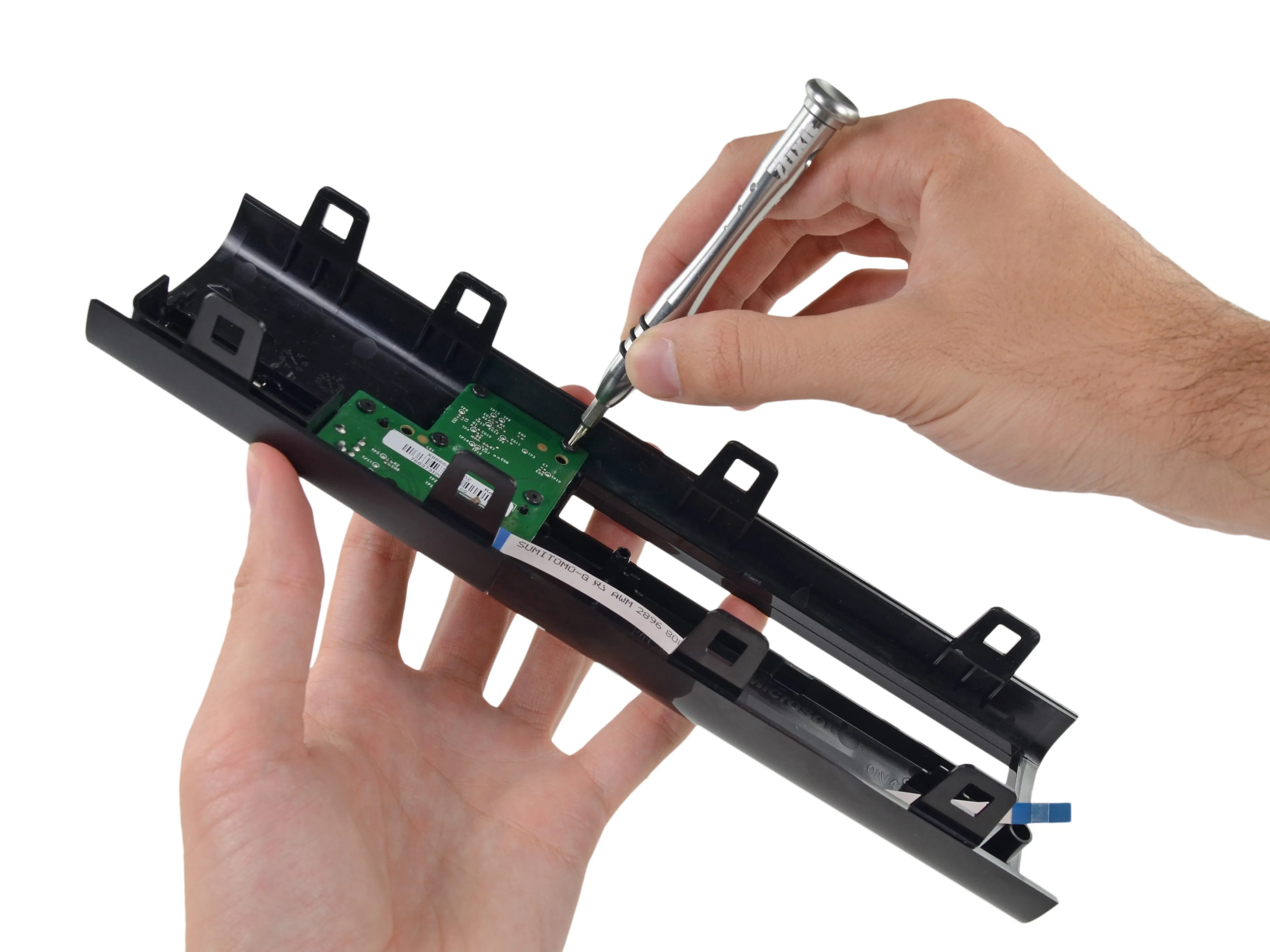

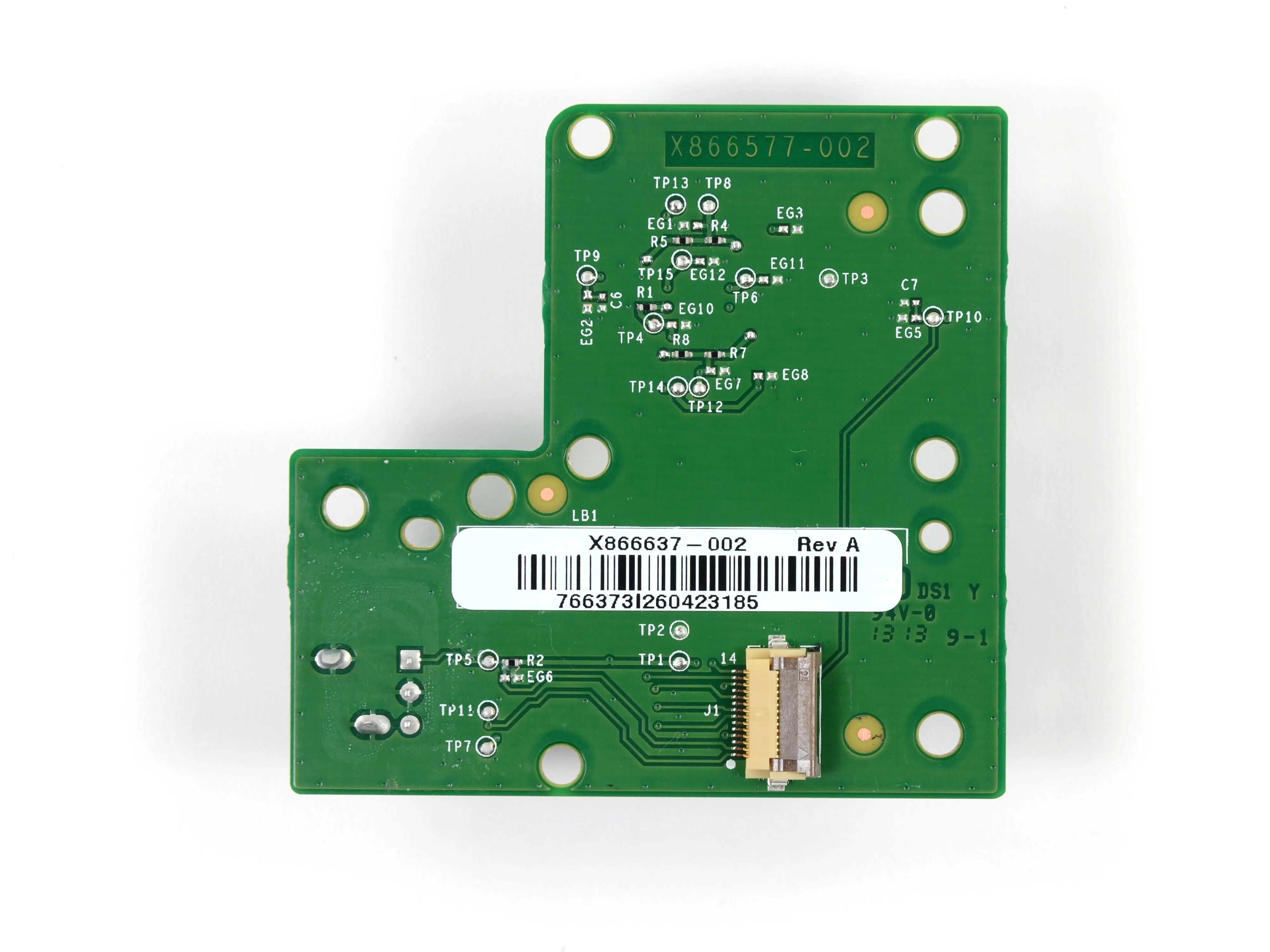

• В новой модели 360 E передние кнопки размещены на отдельной плате на передней панели, а не на радиочастотном модуле.

• На плате кнопок нечем восхищаться, но Microsoft постаралась сделать так, чтобы их название было напечатано на ней довольно заметно.

• На кнопочной панели расположены следующие кнопки:

• Кнопка питания (окружена светодиодами для характерного светящегося кольца)

• Кнопка извлечения лотка для дисков

• Кнопка подключения (беспроводная синхронизация)

Комментарии к шагу

Какая отвертка была использована в этом шаге?

Это винт Torx номер 6.

Где я могу купить эту деталь для моего xbox

Делаете.ру есть.

Шаг 9

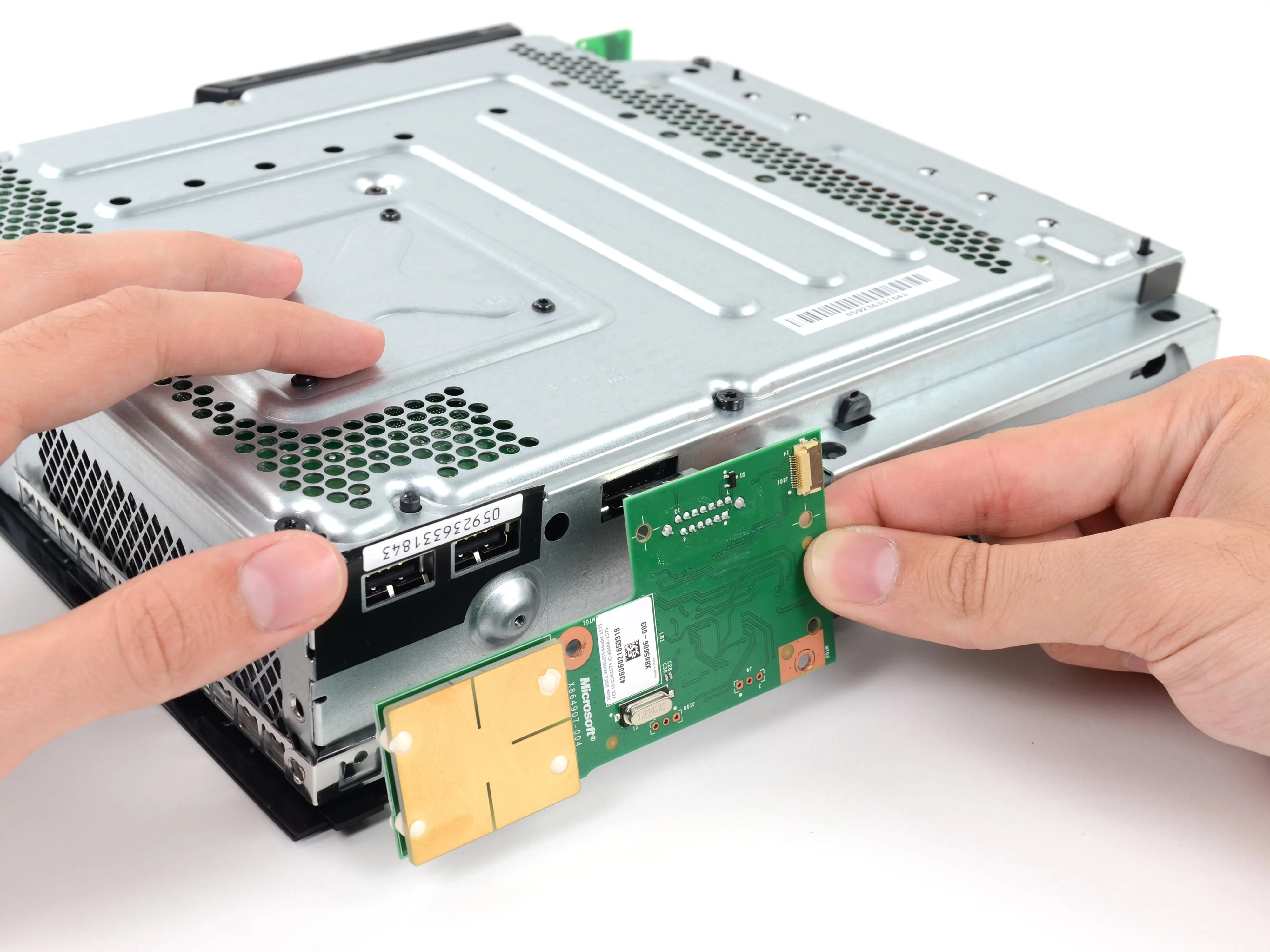

• В отличие от жесткого диска, Microsoft изменила дизайн и даже напечатала новые наклейки для радиочастотного модуля Xbox 360 E.

• Новый модуль обозначен как модель 1575, по сравнению со старой моделью под номером 1409. Это на 12% больше!

• Хотя большая часть платы практически не изменилась, легко заметить отсутствие подсветки кнопки питания, как в Xbox 360 S.

• Даже микросхема X857052-001 от Microsoft - это та же самая деталь, что и в RF-модуле 360 S.

Комментарии к шагу

Чтобы отключить излучение и прием радиочастот, достаточно удалить радиочастотный чип на радиочастотном модуле или необходимо удалить весь радиочастотный модуль?

Спасибо!

Cameron Feb 13 2014

Я удалил его целиком :).

Шаг 10

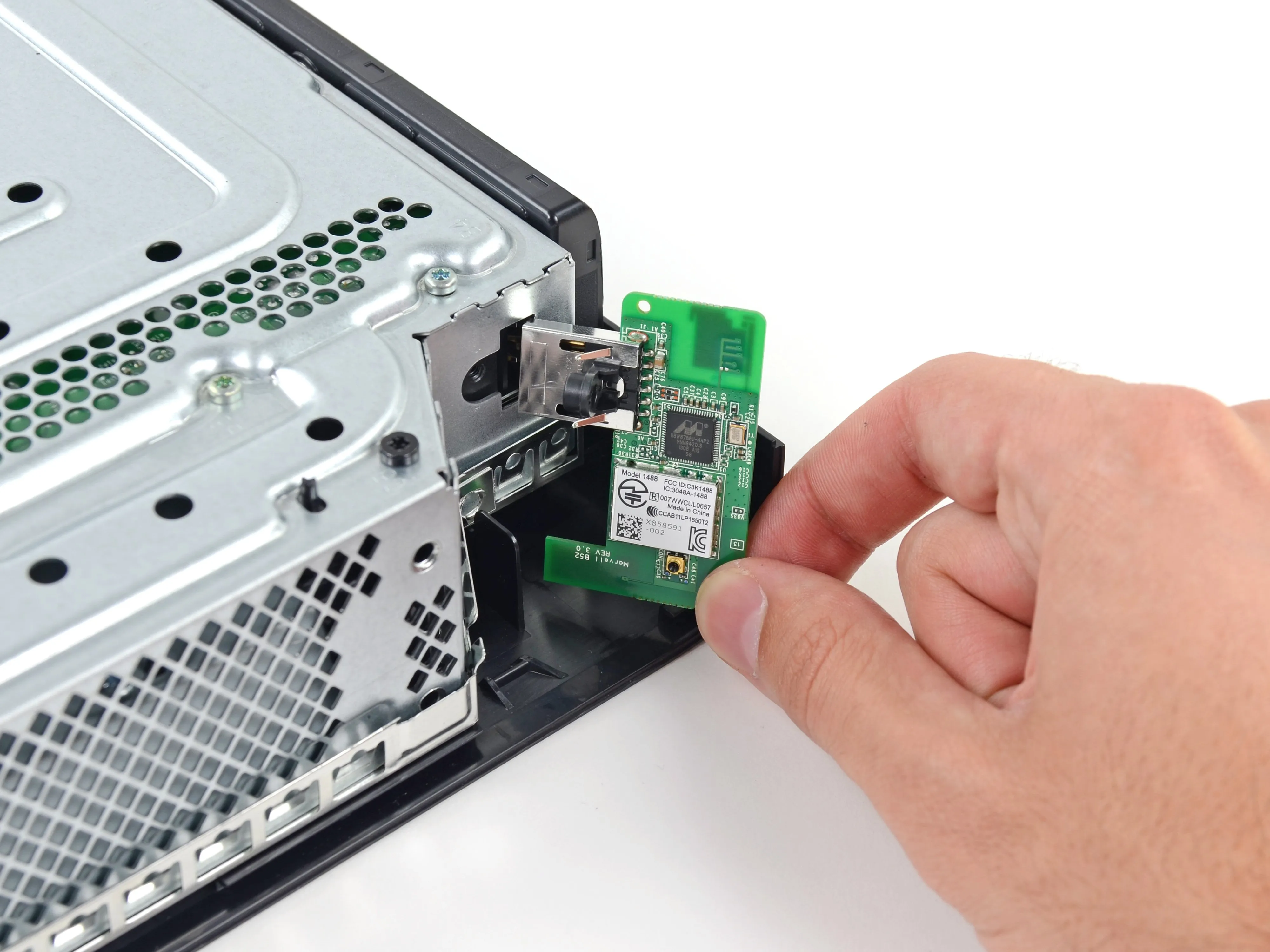

• Плата Wi-Fi находится в задней части консоли.

• На плате Wi-Fi мы обнаружили следующие микросхемы:

• Marvell 88W8786U интегрированный MAC/baseband/RF SoC

• Skyworks 2597L Усилитель мощности 2,4 ГГц с детектором мощности

• California Eastern Laboratories μPG2179TB SPDT переключатель

Шаг 11

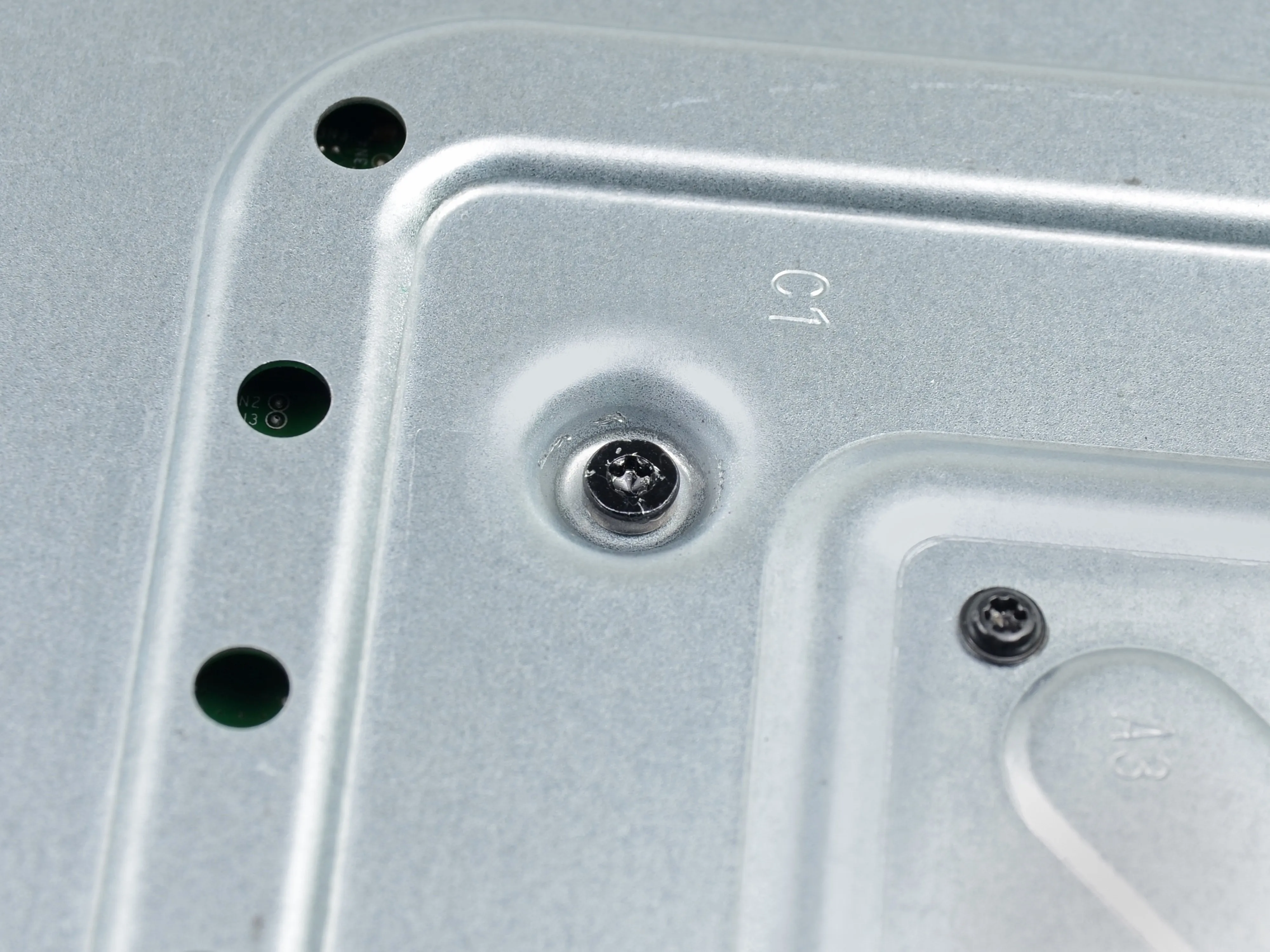

• Этот винт был уже вкручен. Мы начинаем думать, что сборщики 360 E предпочли целесообразность устранению ошибок.

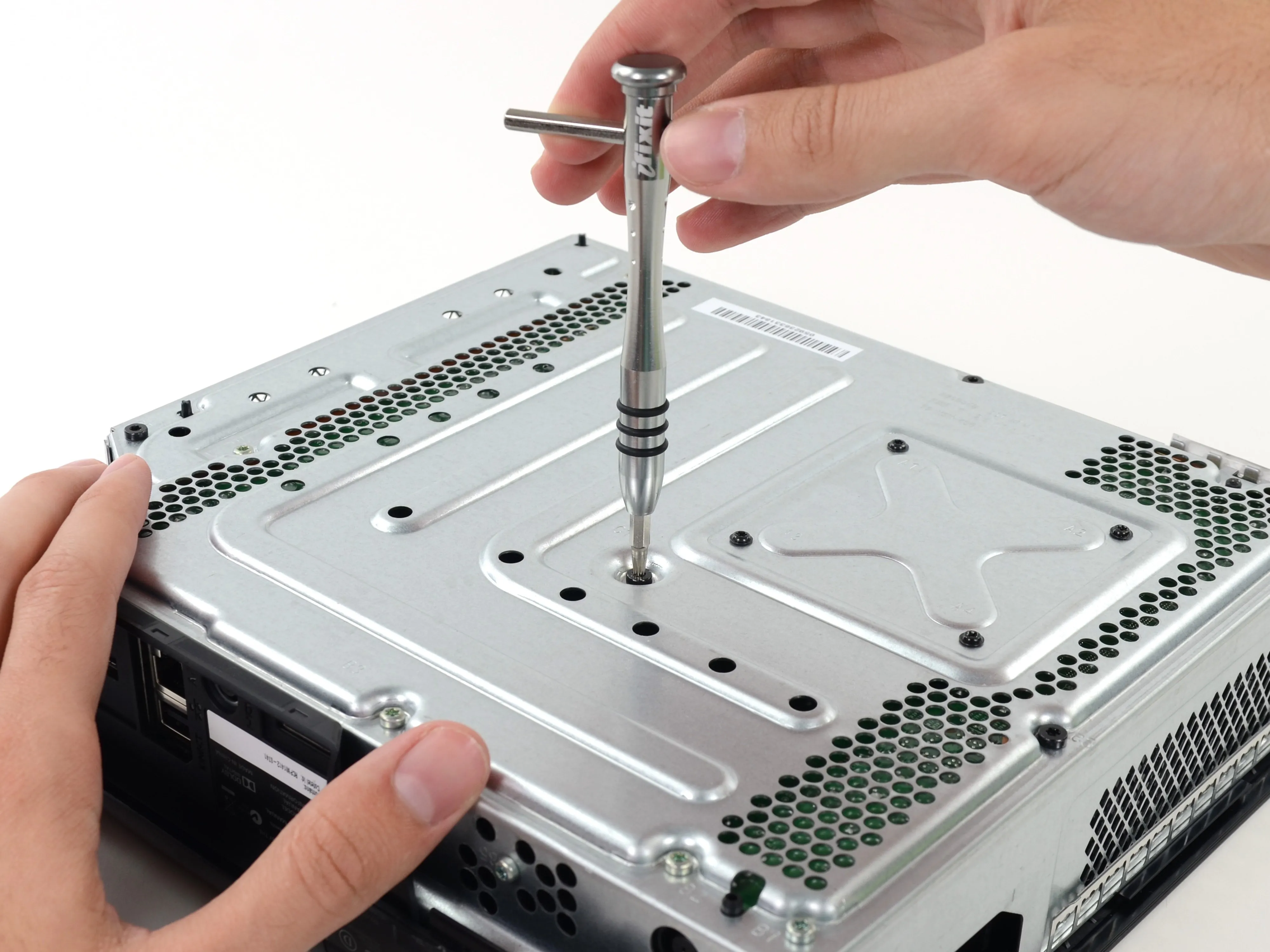

• Винты Torx в металлической раме не желают отпускаться, поэтому мы берем удлинитель из набора бит на 54 и активируем им режим высокомоментного закручивания.

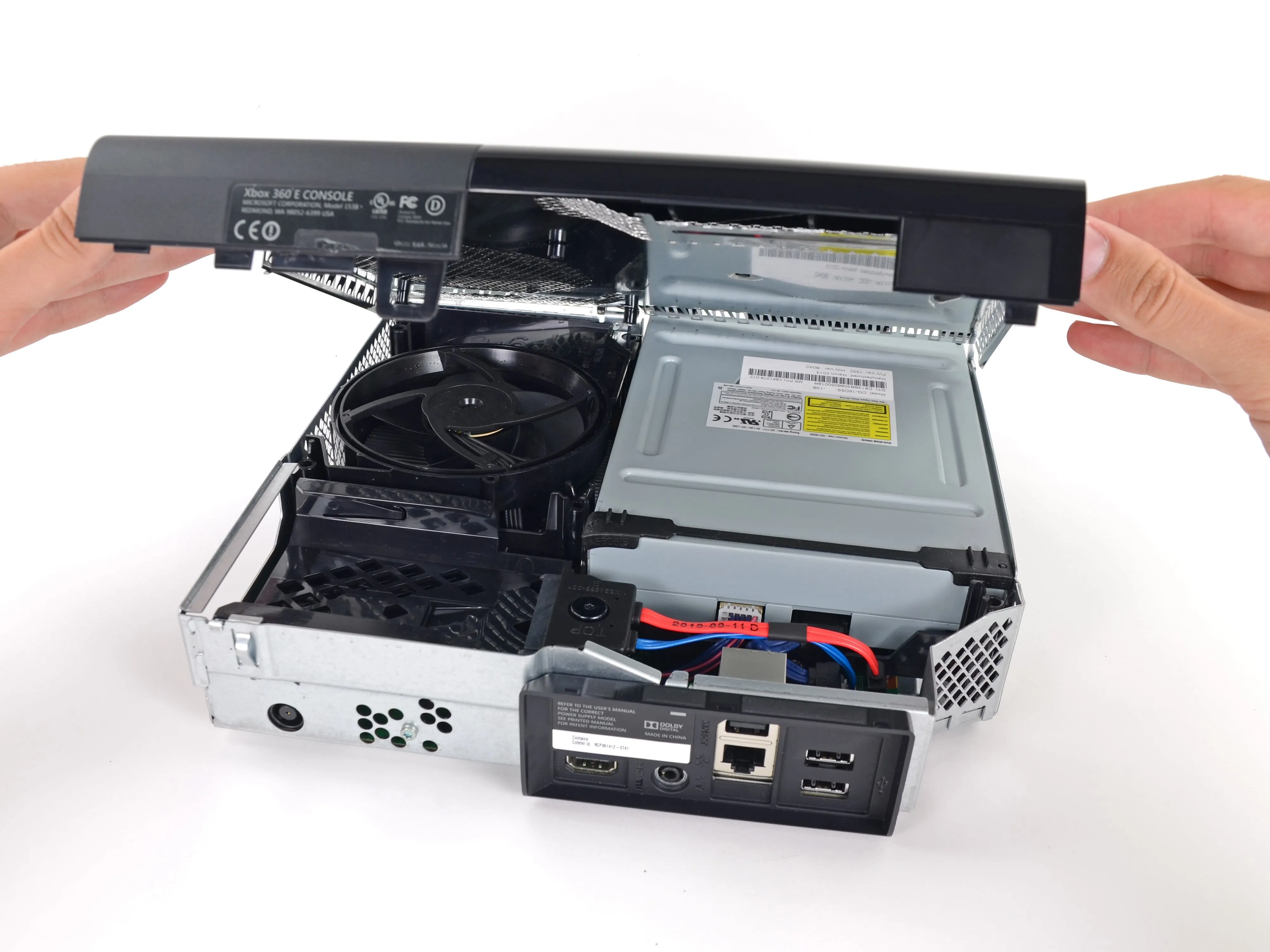

• С последним компонентом внешнего корпуса покончено, и мы наконец-то переходим к действительно интересным вещам.

• Осмотр на макроуровне не выявил никаких серьезных изменений. Нужно посмотреть, что произойдет. если мы заглянем глубже..

Комментарии к шагу

Хотелось бы, чтобы вы.ру вернулся сюда и отметил цветом, какие винты нужно вынуть. :(

Ладно, я сфокусировал взгляд и увидел, что винты обозначены (отштампованы в металле) A1 A2, B1, B2 и т.д.

B5 находится на задней стороне, где расположены порты. Это было бы удобно знать, Делаете.ру.

Винт B5 немного длиннее.

Шаг 12

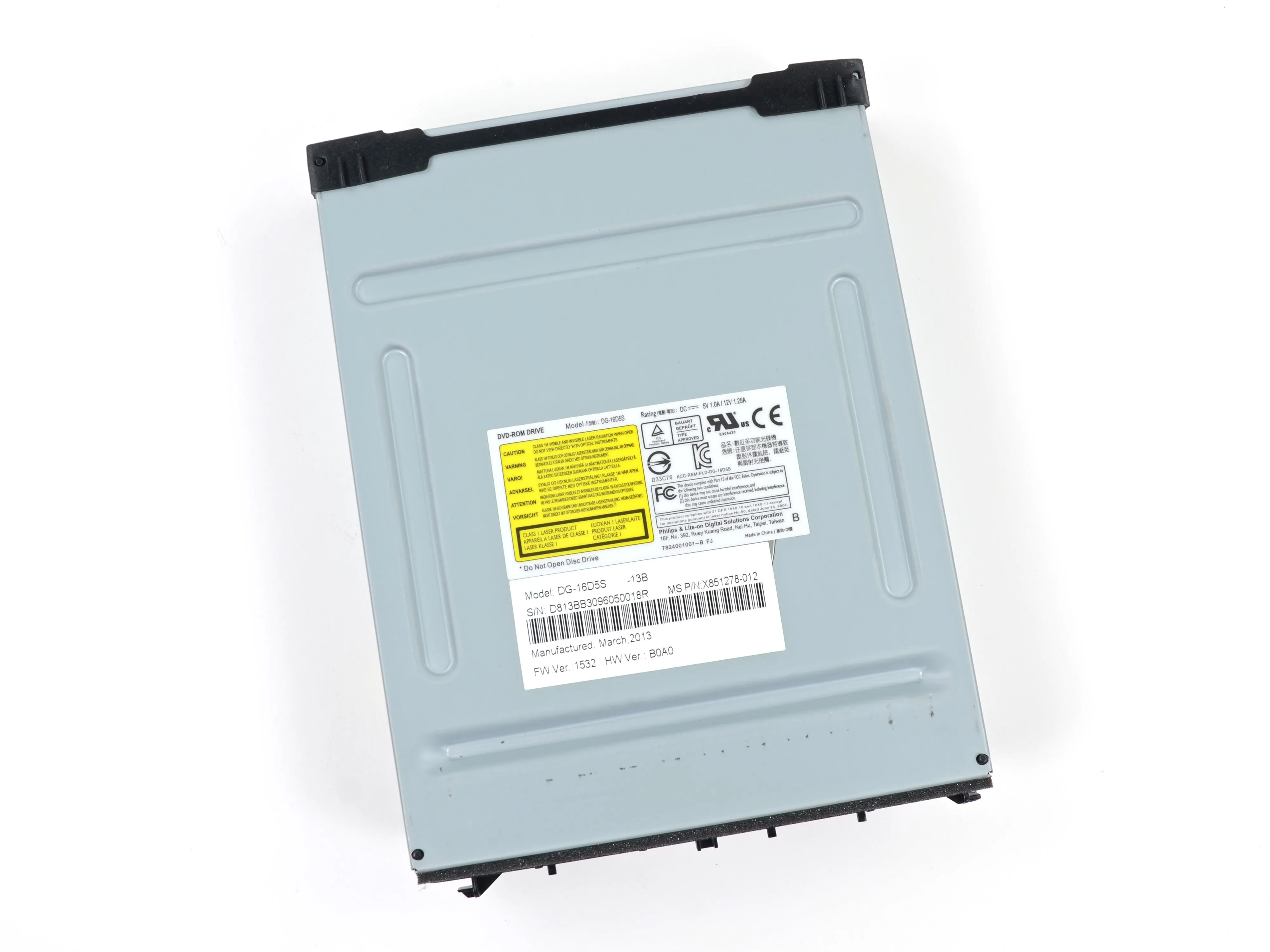

• Дизайн оптического привода остался неизменным. В данной модели Xbox 360 E используется оптический привод Lite-On DG-16D5S.

• Microsoft утверждает, что Xbox 360 E 'тише, чем когда-либо'. Насколько эта тишина связана с вентиляторами, неизвестно, поскольку вентилятор идентичен вентилятору вентилятором, установленным в Xbox 360 S..

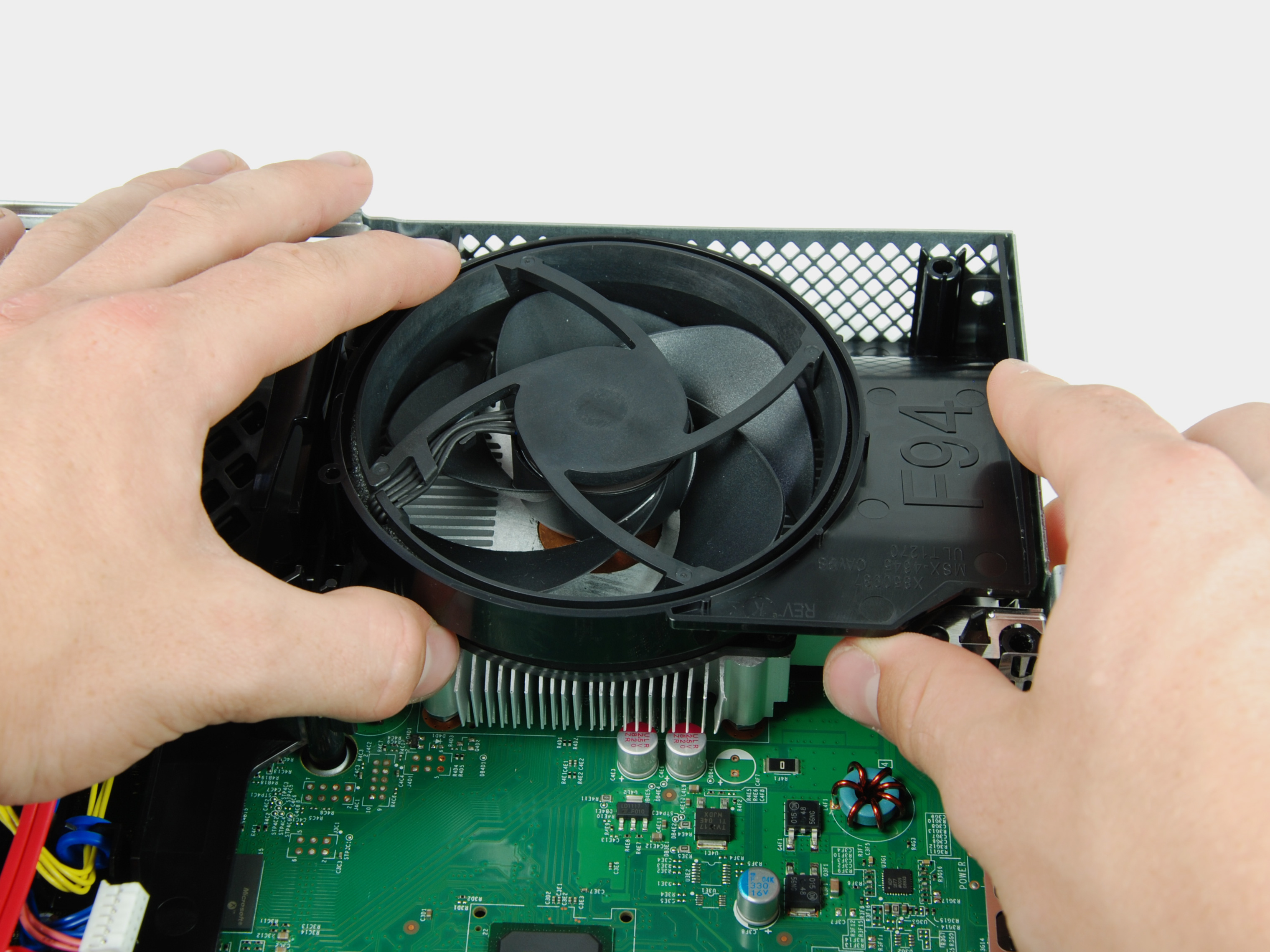

• Вентилятор маркируется как X858313-008; его симпатичный кожух имеет маркировку F94, или X857295, мелким шрифтом.

Шаг 13

• Когда внутренности E разобраны, мы наконец-то можем получить доступ к его мозгу.

• Отказ от ответственности: анатомическая точность не гарантируется.

• Если вы когда-либо имели дело с Xbox 360, то наверняка слышали о 'Красном кольце смерти' - катастрофическом отказе, вызванном перегревом, который был характерен почти для каждой ревизии консоли.

• Наконец, после кардинальной переделки процессоров и их радиатора в Xbox 360 S, Microsoft, похоже, взяла проблему перегрева под контроль и продолжает использовать ту же систему охлаждения в 360 E.

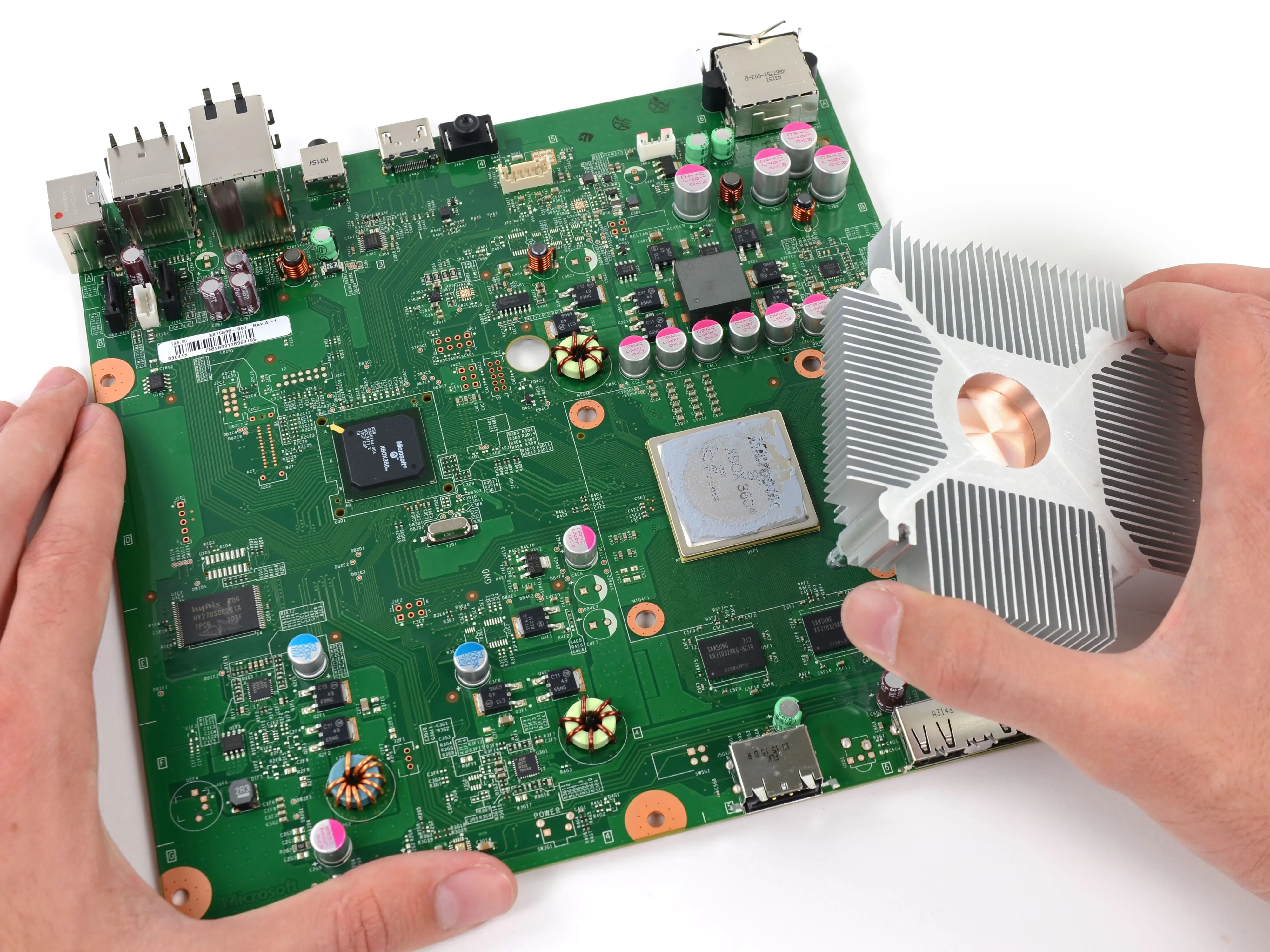

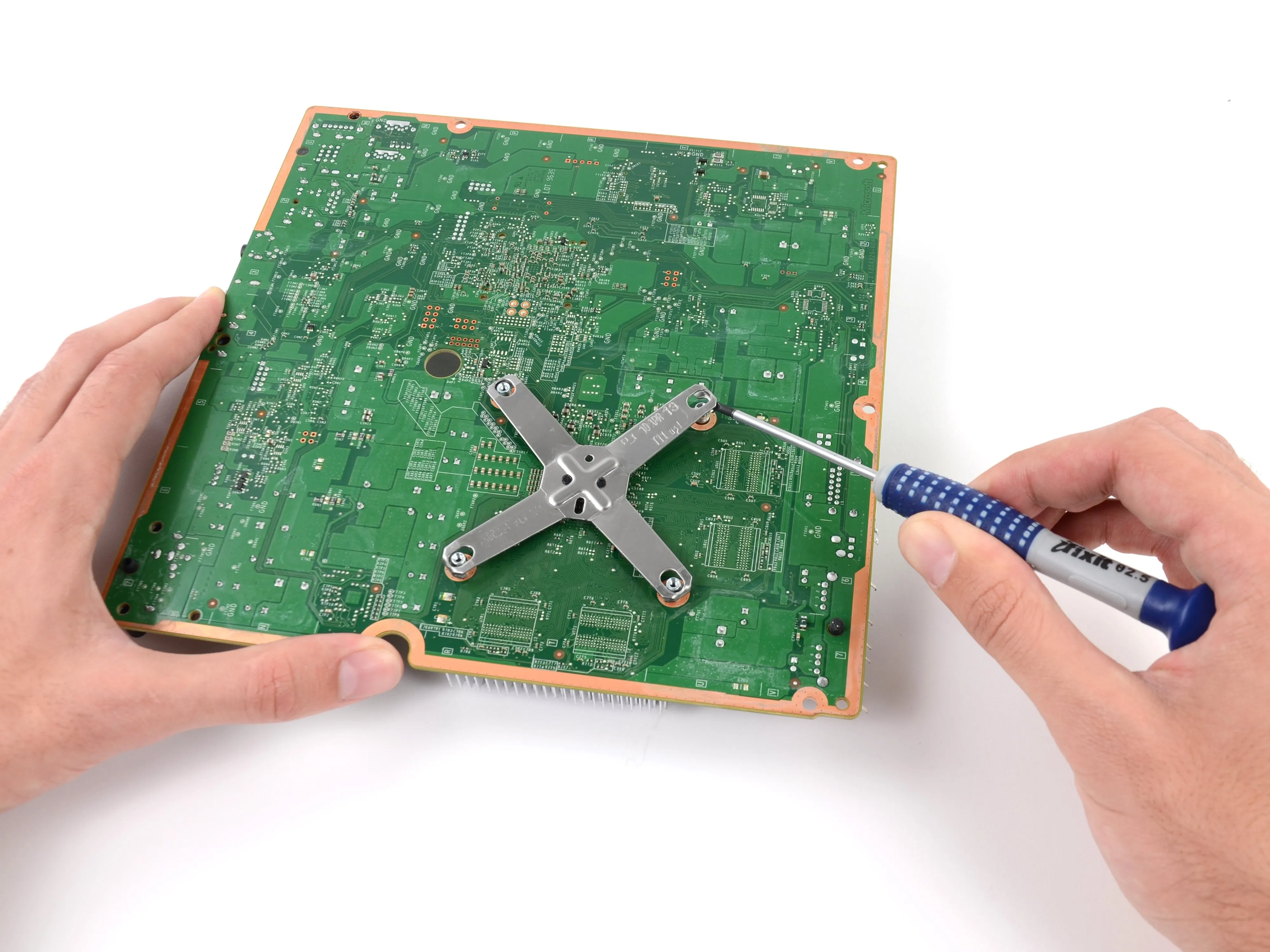

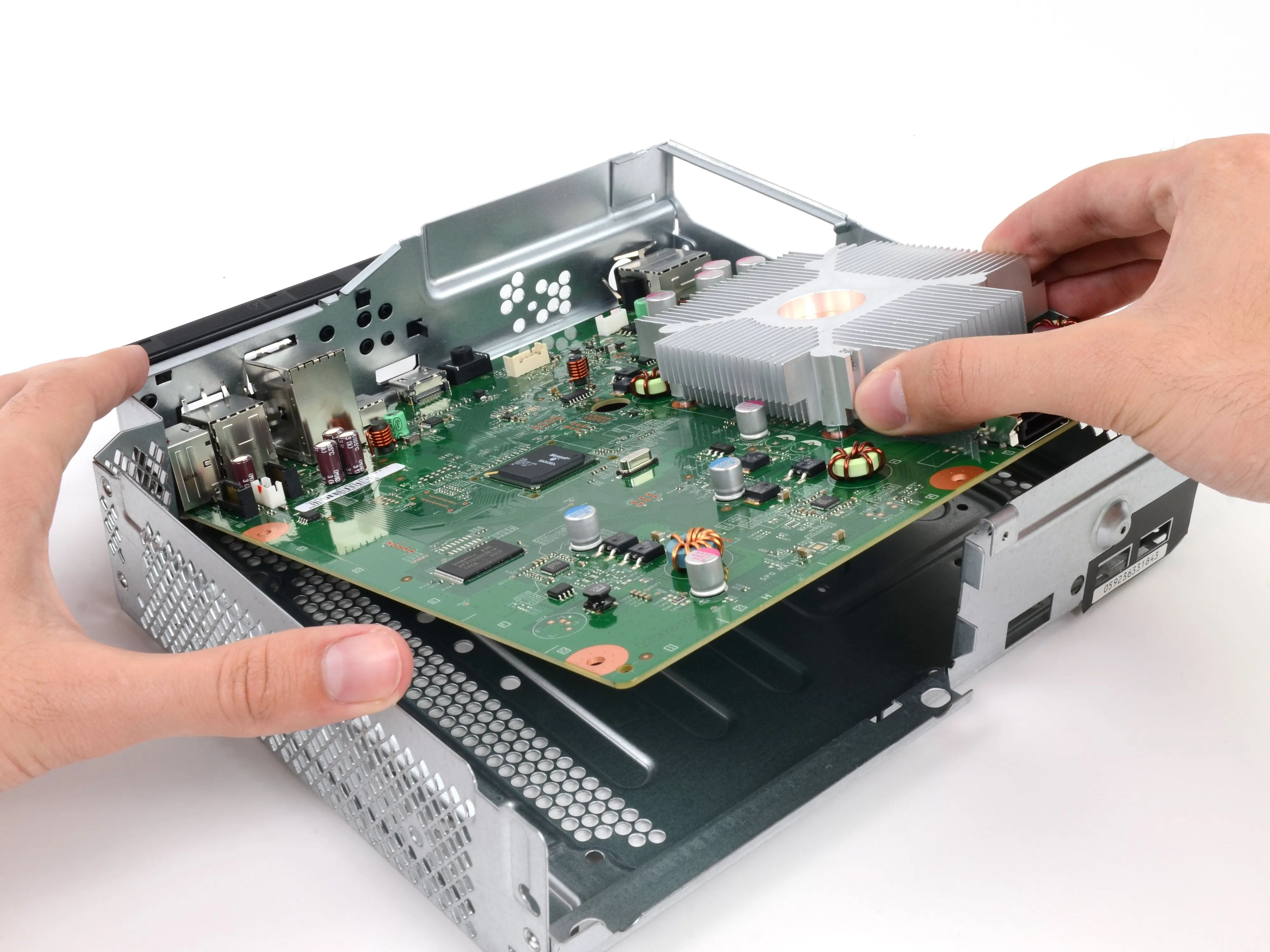

• Отсоединив радиатор и освободив его для перемещения по салону, мы снимаем его, чтобы взглянуть на процессор.

Комментарии к шагу

Проблема RROD была решена задолго до выхода модели S. Была произведена усадка корпуса и пересмотр платы, что позволило устранить проблему, вызывавшую перегрев из-за того, что тепло не отводилось от чипа должным образом. Модель S получила еще одну уменьшенную матрицу, которая также объединила CPU и GPU в единый корпус.

Global Foundries не является совместным предприятием AMD. Это отдельная компания, которая была выделена из AMD. Это критическое различие, которое во многом связано с тем, почему AMD отказалась от владения собственными литейными цехами.

Похоже, что зажимы снимаются в определенной последовательности.

Отсоедините один, а затем пройдитесь по кругу. Кажется, я делал это против часовой стрелки.

И снова никакой помощи Делаете.ру. :(

Шаг 14

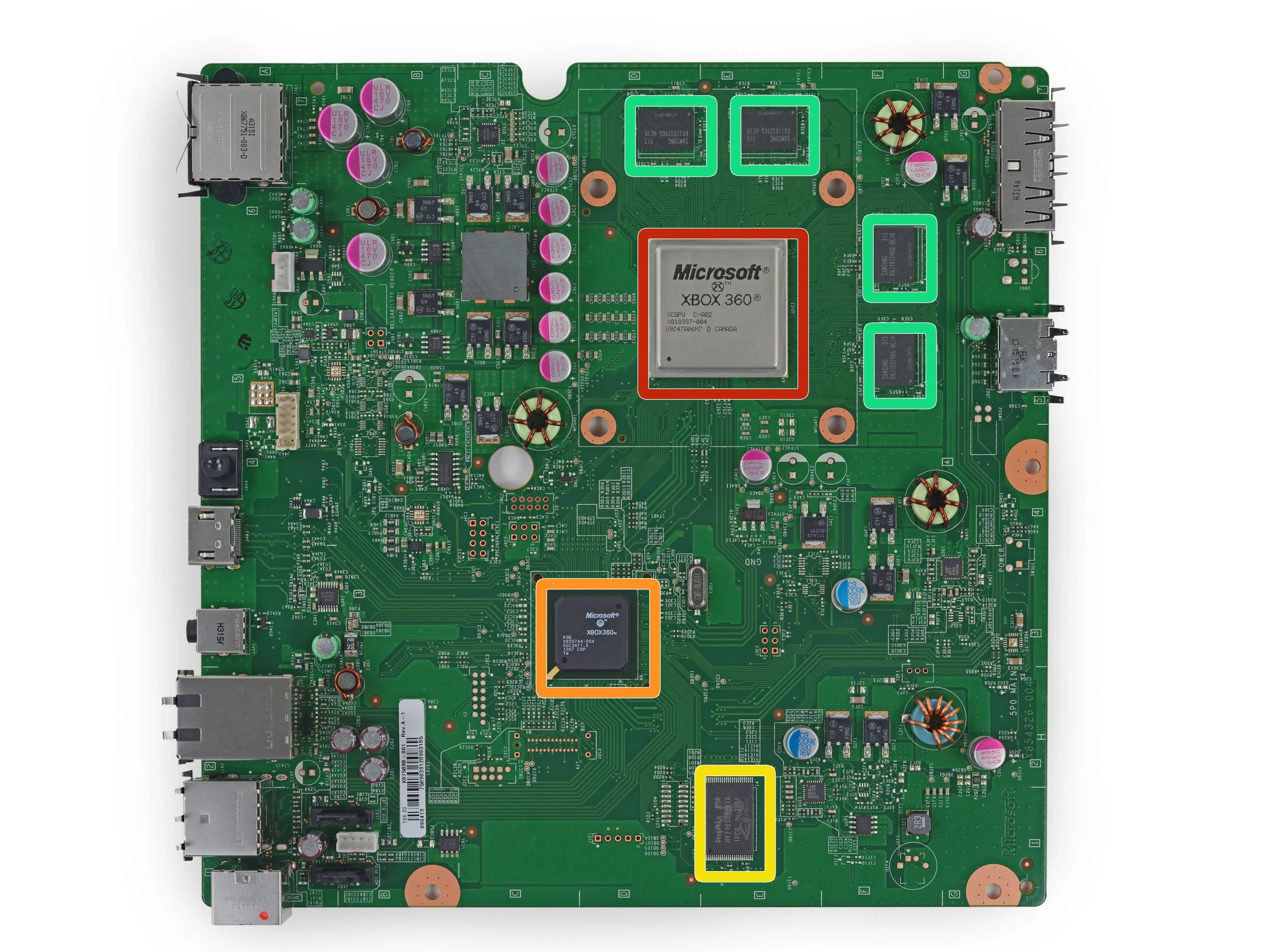

• Пришло время заглянуть внутрь коробки. Выдающиеся микросхемы, расположенные на лицевой стороне материнской платы:

• GlobalFoundries (совместное предприятие AMD и ATIC) XCGPU SoC (комбинация процессора Xenon и графического процессора Xenos X818337 на одной матрице, с eDRAM в одном корпусе)

• Южный мост Microsoft X850744-004

• Hynix HY27US08281A 128 Мб флэш-памяти NAND

• Samsung K4J10324KG-HC14 1 Гб GDDR3 SDRAM (всего четыре = 4 Гб).

• На обратной стороне...

• Зеленая земля, усыпанная золотом, и надежды геймеров без интернета завтрашнего дня.

Комментарии к шагу

Wich - это внутренний картридж памяти 4gb & вы можете удалить его & поместить его в рабочий slim

Загрузится ли 4gb slim с hdd, если я удалю 4 GB NAND flash?

Шаг 15

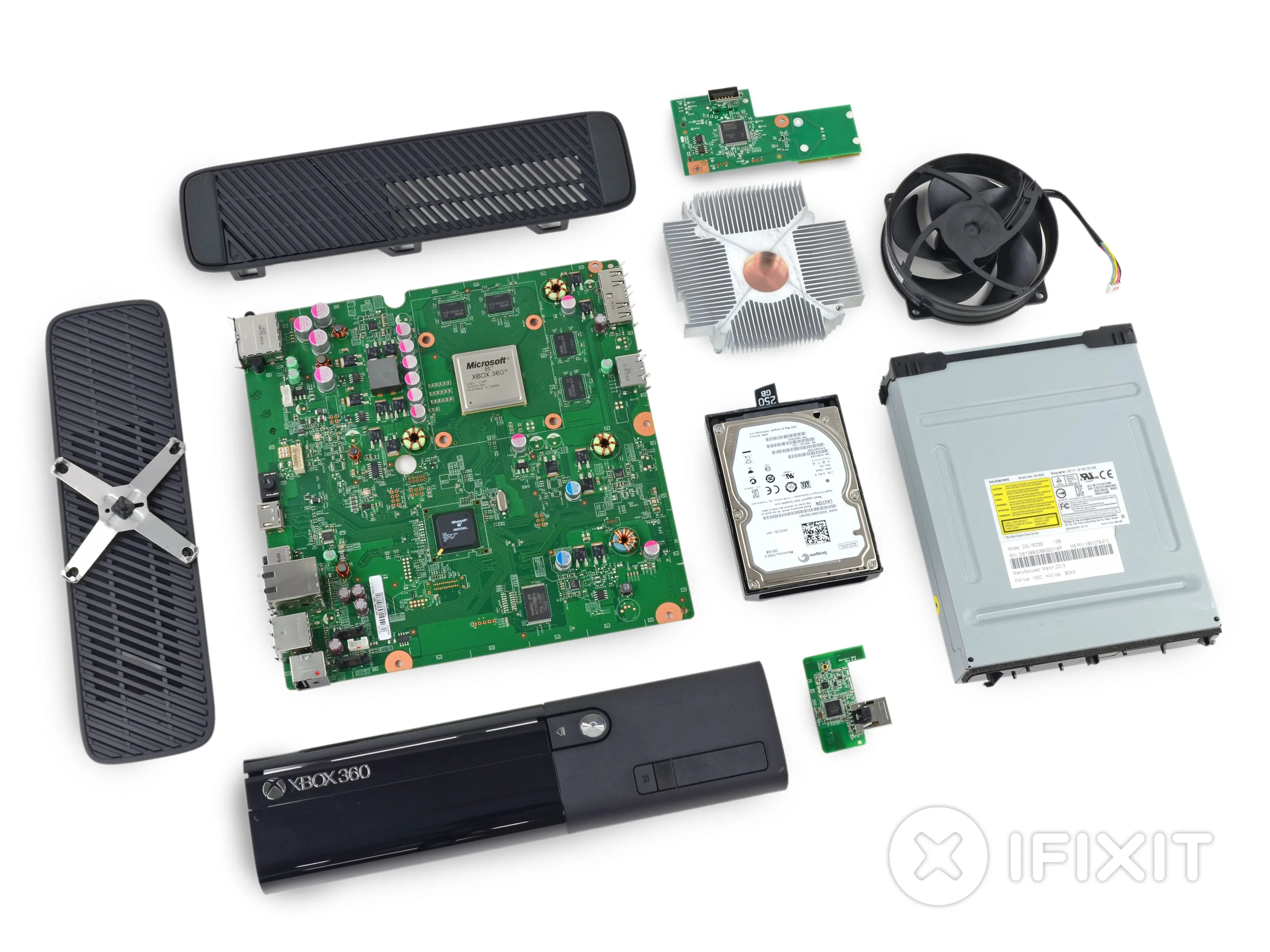

• Оценка ремонтопригодности Xbox 360 E: 8 из 10 (10 - самый простой ремонт).

• Без броских хромированных ободков корпус 360 E открывается легче, чем 360 S.

• Высокомодульная конструкция позволяет самостоятельно заменять диски, вентилятор, карту Wi-Fi, радиочастотный модуль, плату с кнопками и радиатор.

• Использование плат и разъемов вместо кабелей, где это возможно, упрощает разборку и сборку.

• Жесткий диск легко доступен для обновления или замены, но для этого необходимо приобрести проприетарный жесткий диск Xbox.

• Использование защелок вместо винтов на основном корпусе усложняет процесс открывания и может привести к повреждениям.

Комментарии к шагу

Я согласен с тем, что, к сожалению, Microsoft заставляет покупать официальный жесткий диск, но на самом деле это не обязательно для людей с легкой технической подготовкой, и на это следует обратить внимание. Все, что требуется, - это перепрошить биос жесткого диска соответствующей модели, чтобы 360-му казалось, что это официально поддерживаемая, благословленная MS модель. Это не приведет к тому, что вас забанят, и тем более не нарушит закон. Позвольте своим пальцам погуглить.

Я не очень подкован в технике и только что наткнулся на этот сайт в поисках новой модели 360. Все, что я хочу знать, это то, что, учитывая, что я хочу иметь 360 как можно дольше и при этом платить меньше денег за ремонт и тому подобное, стоит ли мне покупать S или E?

Я только что купил xbox 360 E 4gb и теперь обнаружил, что мне нужно купить еще и жесткий диск. Мне сказали, что в ней используется тот же жесткий диск, что и в xbox 360 slim, может ли кто-нибудь подтвердить это, поскольку я хочу быть уверенным, прежде чем покупать ее?

Да, он использует диск/корпус 360 Slim. Я просто купил корпус на eBay и прошил в него 120-гигабайтный диск WD Scorpio Blue, и он отлично работает. Я использую его уже месяц, и никаких запретов или других проблем.

Не могли бы вы ответить

у какой консоли лучше графика

и какая лучше

они абсолютно одинаковые, просто выглядят по-разному.
