Разборка блока питания Xbox 360

Введение

Итак, у меня есть несколько таких блоков питания, и я решил посмотреть, что в них находится и насколько сложной будет эта работа. Разбираемый блок питания мощностью 175 Вт можно определить просто по этикетке, а также по разъему.

Разобрать блок питания оказалось гораздо проще, чем я думал раньше. Здесь нет ни клея, ни скрытых винтов, все просто и понятно.

Как и в случае с любым другим блоком питания, убедитесь, что он отключен от сети, прежде чем даже думать о работе с ним. Перед работой с этим блоком питания обязательно нужно разрядить большие конденсаторы. Он обладает достаточной мощностью, чтобы нанести серьезные телесные повреждения!!!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разбор блока питания Xbox 360

• Вот изображение, на котором показаны различные штекеры для разных блоков питания

• Модель № HP-AW175EF3, которую нужно разобрать. Вход 100V-127V выход 12V 14.2A, 5V 1A

• Снимите все четыре резиновые ножки с нижней части блока питания. Просто подденьте их небольшой отверткой или аналогичным инструментом.

Шаг 2

• Когда резиновые ножки будут сняты, станет видна еще одна пластиковая крышка.

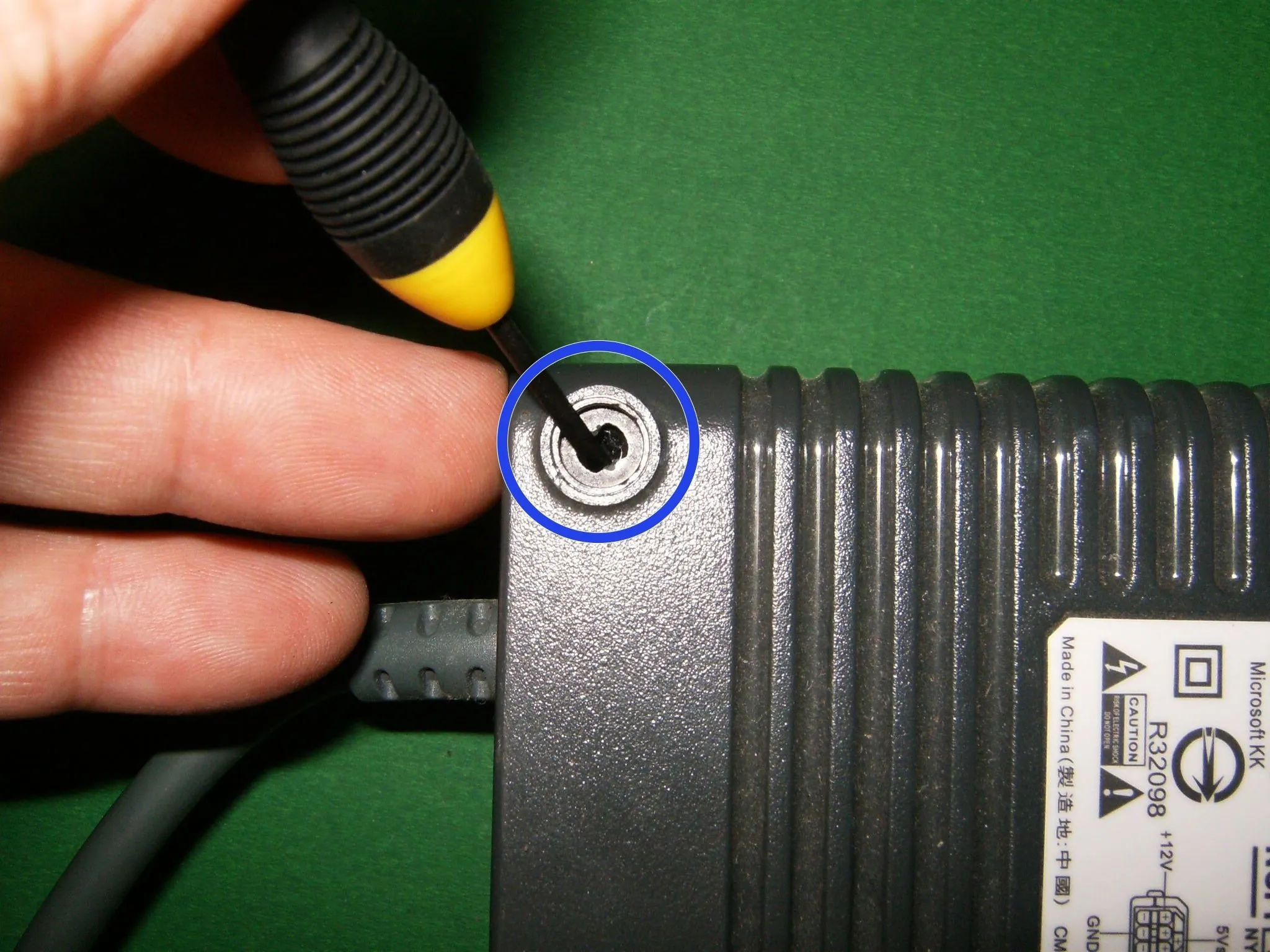

• Вставьте маленькую отвертку или аналогичный инструмент

• и просто подденьте ее.

Шаг 3

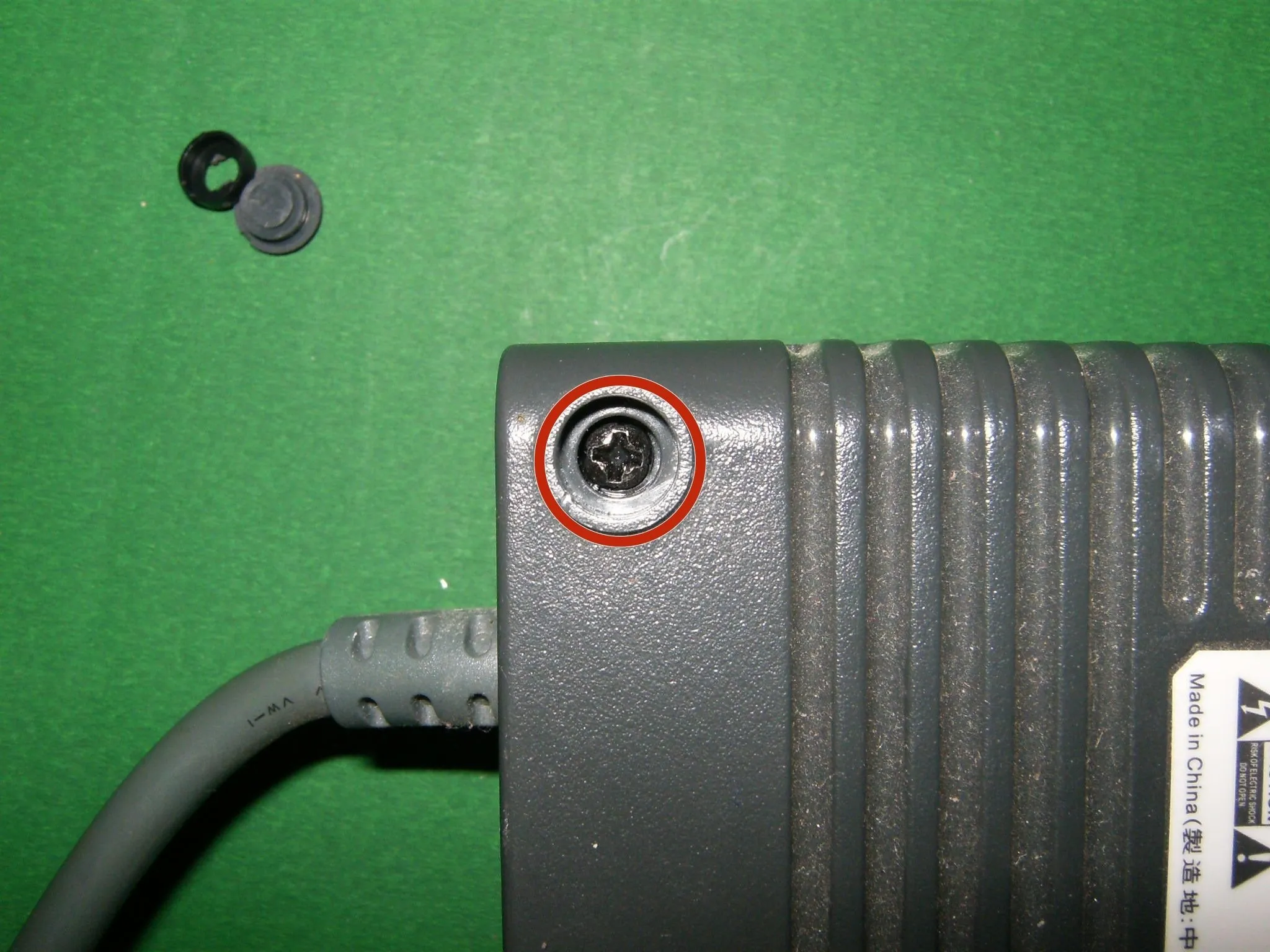

• Если снять резиновые ножки и пластиковую крышку, то теперь будут видны винты Phillips.

• Выкрутите все четыре из них.

• Все винты Phillips имеют длину 3/4 дюйма. Здесь показаны ножки, крышки и винты, которые нужно было удалить.

Шаг 4

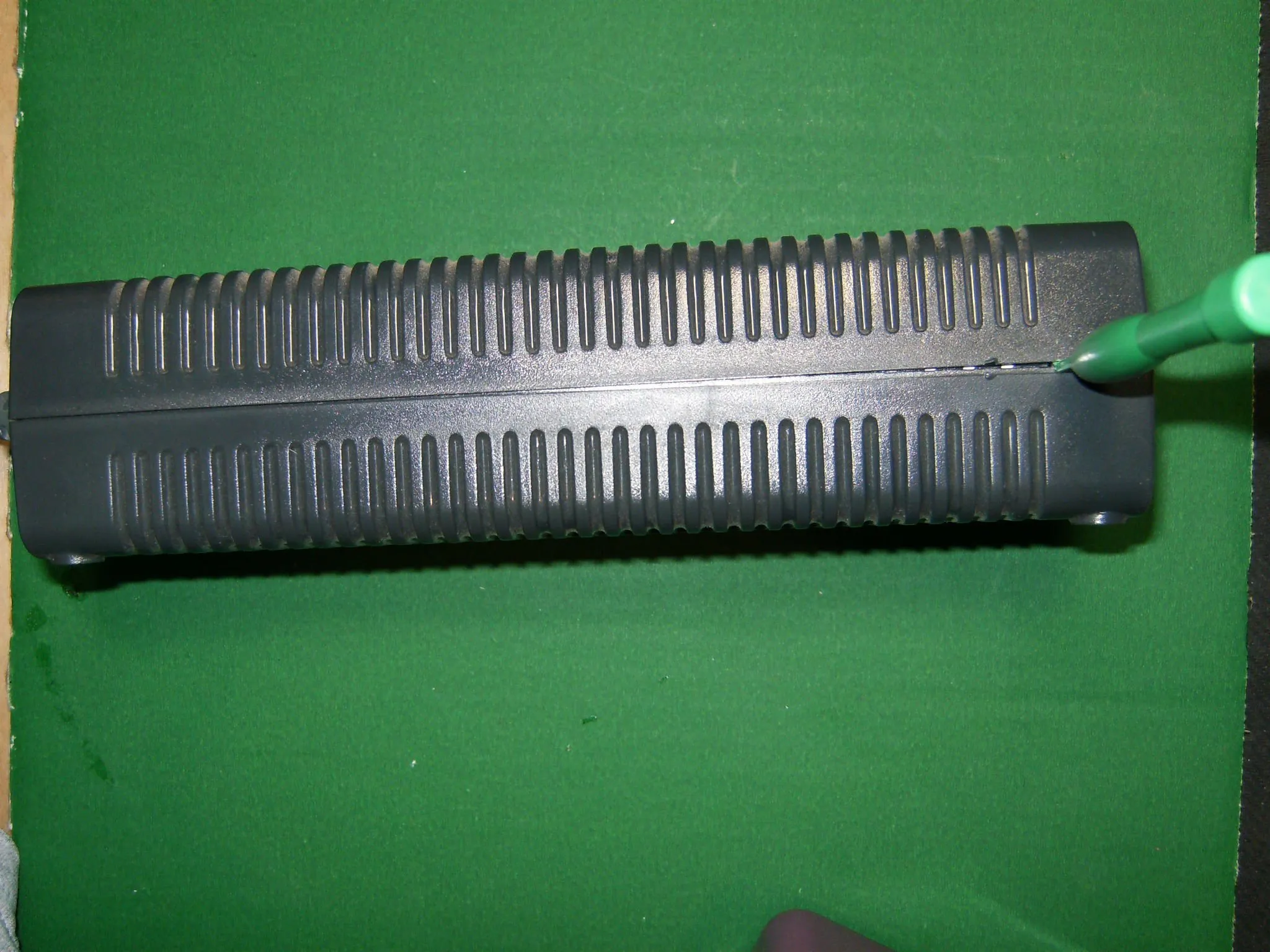

• Используйте пластиковый инструмент для открывания или аналогичный инструмент, чтобы расширить зазор между верхней и нижней половиной блока питания.

• Проведите инструментом для открывания вдоль зазора, чтобы освободить выступы, удерживающие две части вместе.

• Проделайте то же самое с противоположной стороной блока питания.

Шаг 5

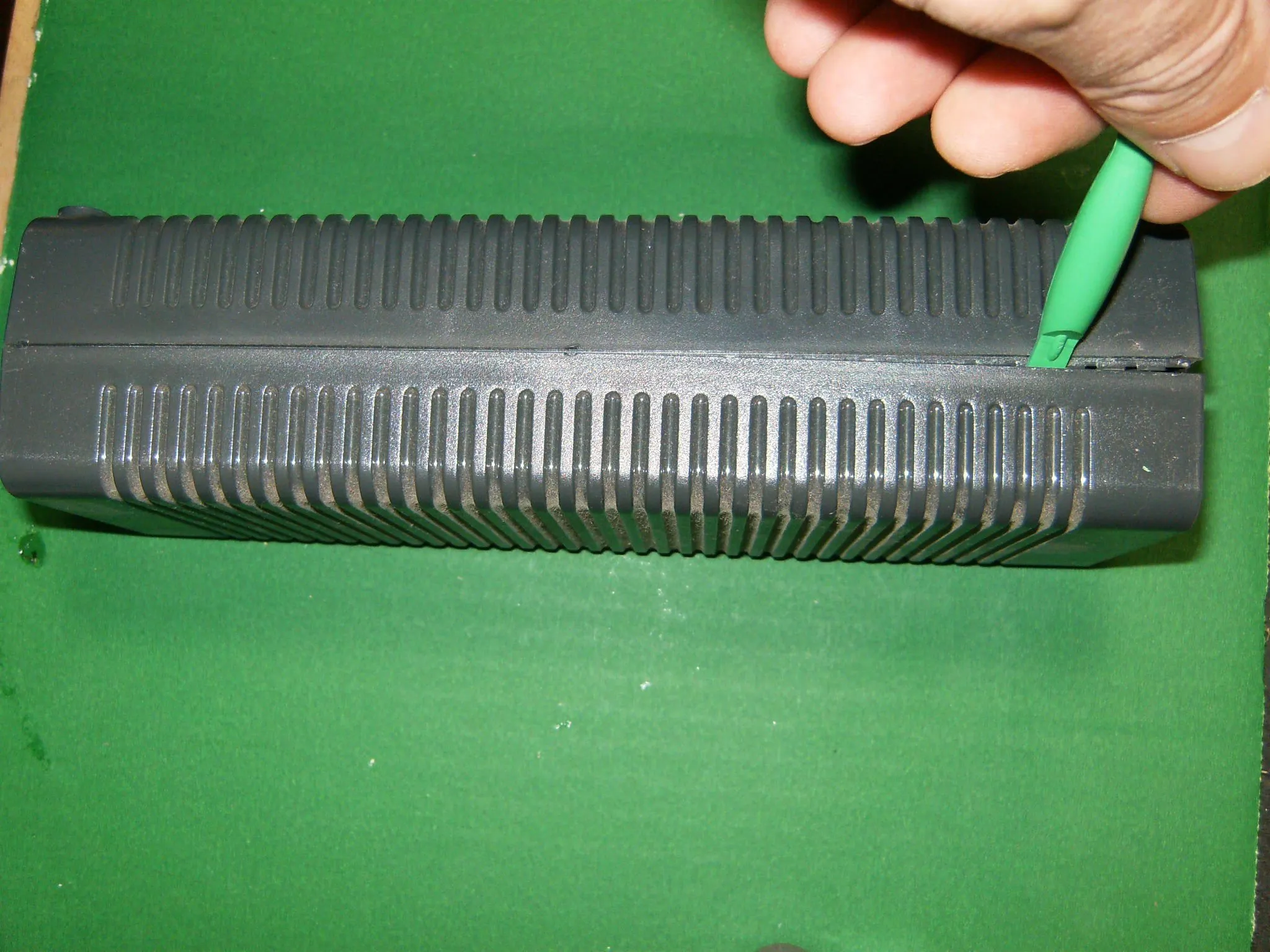

• Как только защелки будут освобождены инструментом для открывания,

• осторожно раздвиньте две части. Сначала под углом,

• затем потяните их прямо. Клей или какой-либо другой материал не удерживает блок питания вместе.

• Не пытайтесь полностью разделить две части. Провод вентилятора еще нужно отсоединить.

Шаг 6

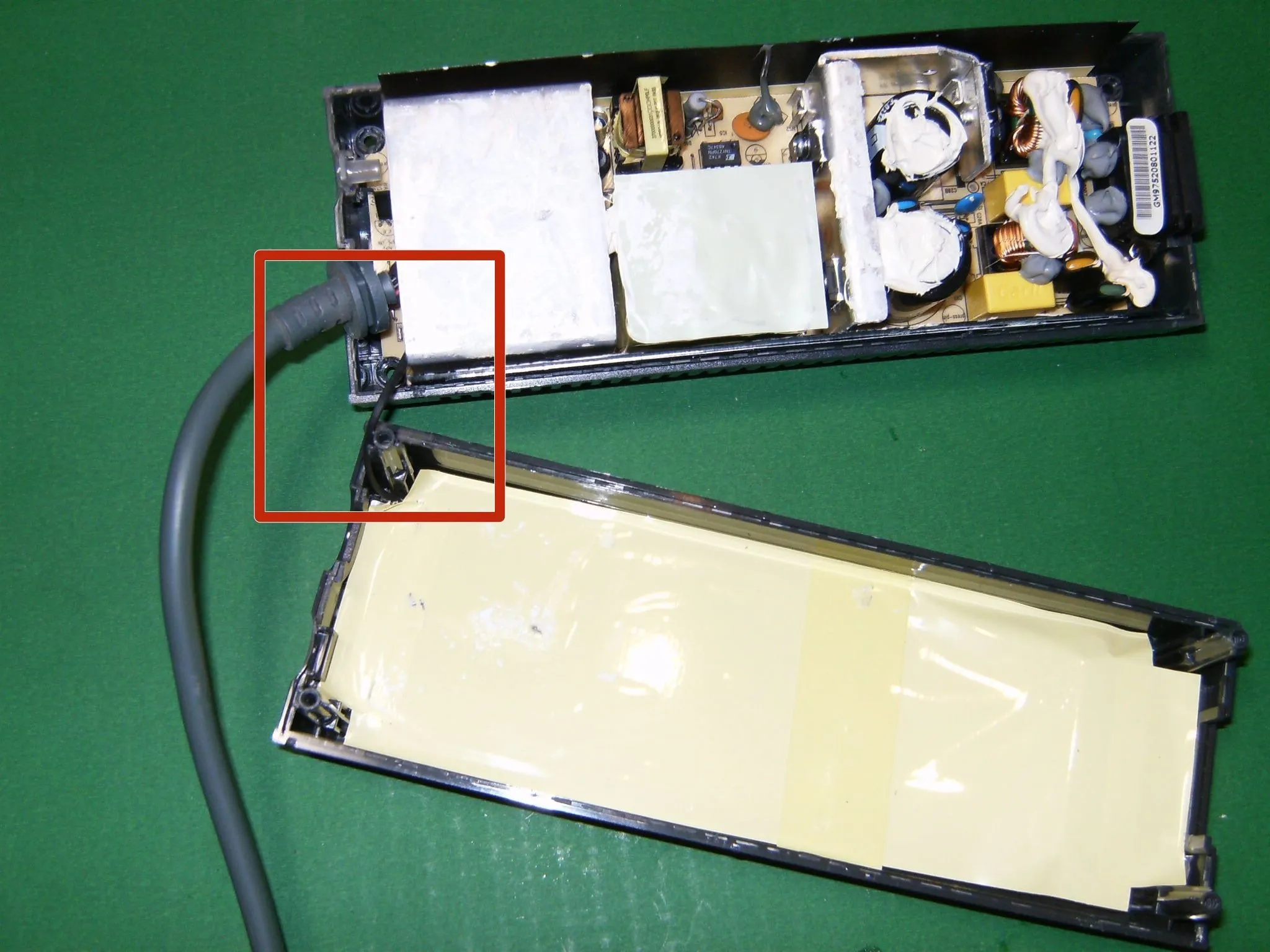

• Здесь две части разделены, и виден провод вентилятора.

• Отсоедините разъем, потянув

• потяните за выступ в направлении от разъема, а затем потяните вверх.

• Теперь, когда вентилятор отсоединен, обе части можно разделить.

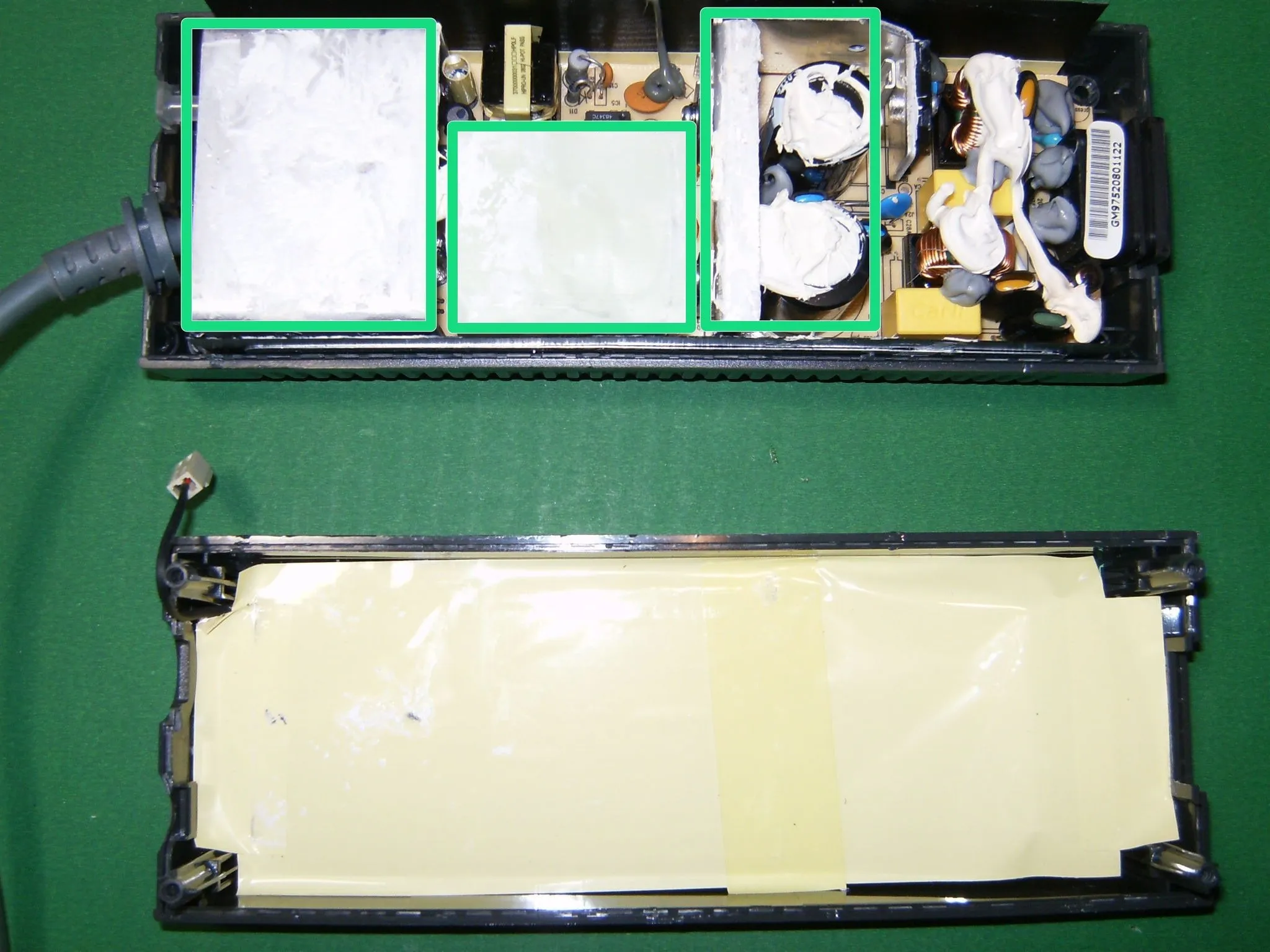

• Первое, что бросается в глаза, - обильное использование термопасты. Она находится поверх каждого радиатора и большого конденсатора.

Шаг 7

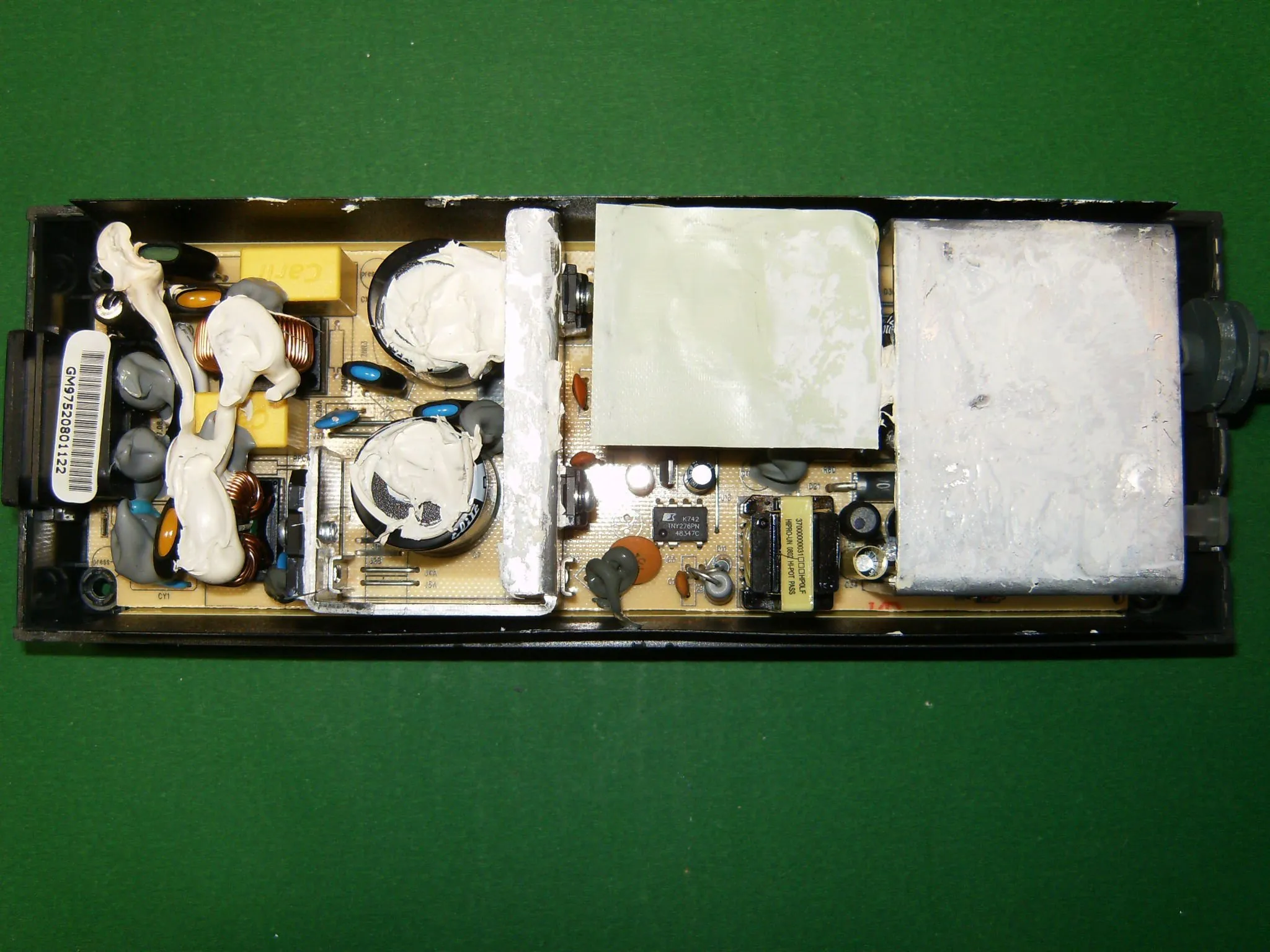

• Вот печатная плата в нижнем корпусе.

• Ее ничто не держит, просто выньте ее из корпуса.

• Печатная плата и корпус разделены

• На этой плате находится микросхема PDIP; Power Integrations TNY276P AC-DC преобразователь

Шаг 8

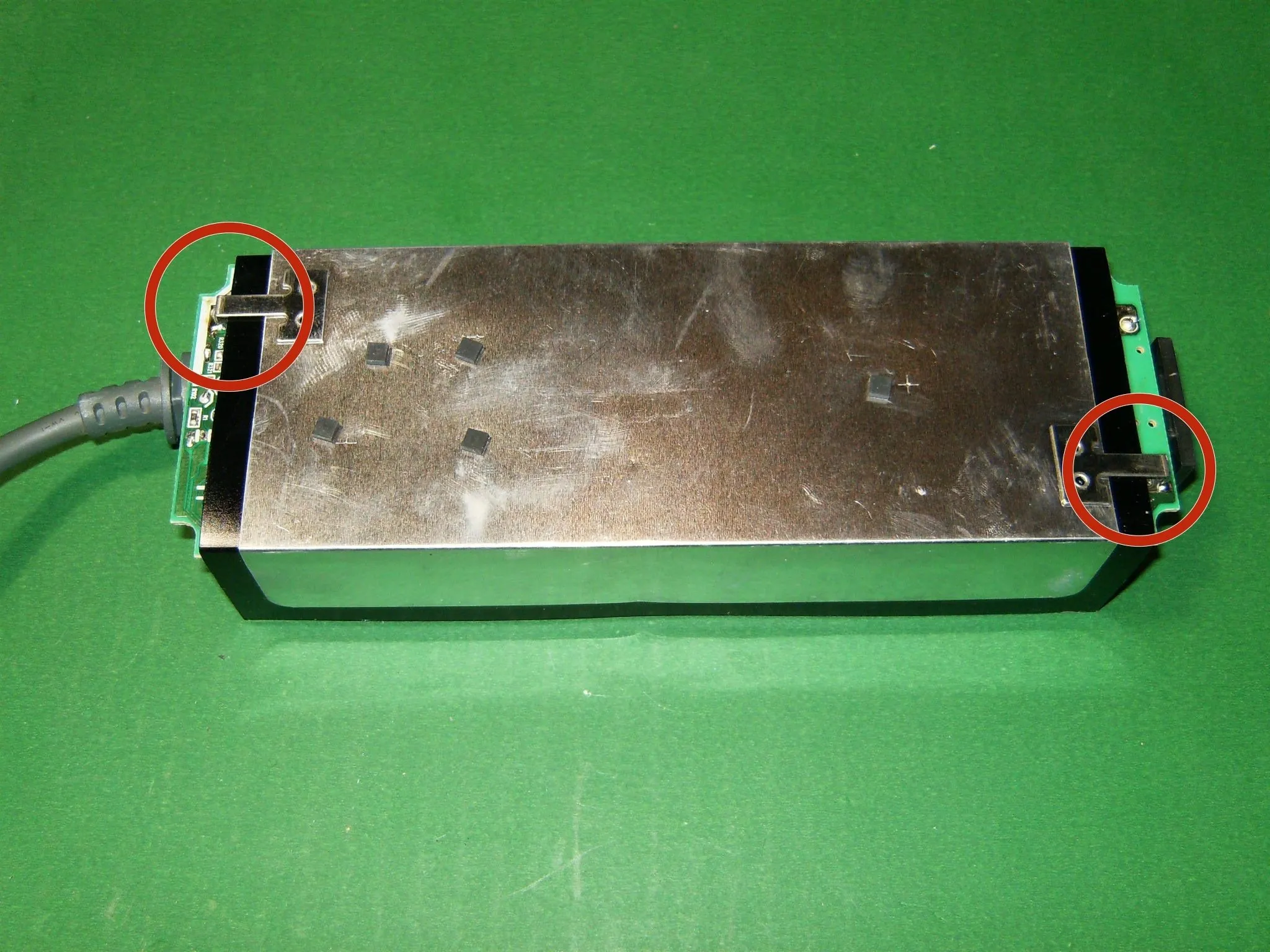

• К печатной плате припаян большой металлический экран EMI, который необходимо удалить.

• С помощью паяльника, флюса и фитиля для пайки удалите левое

• и правое паяльное соединение.

Шаг 9

• Снимите экран.

• Вот печатная плата блока питания без экрана.

• На внутренней стороне верхней части корпуса находится пластиковая (возможно, каптоновая) лента, которую необходимо удалить. Просто потянув за нее, вы освободите ее.

Шаг 10

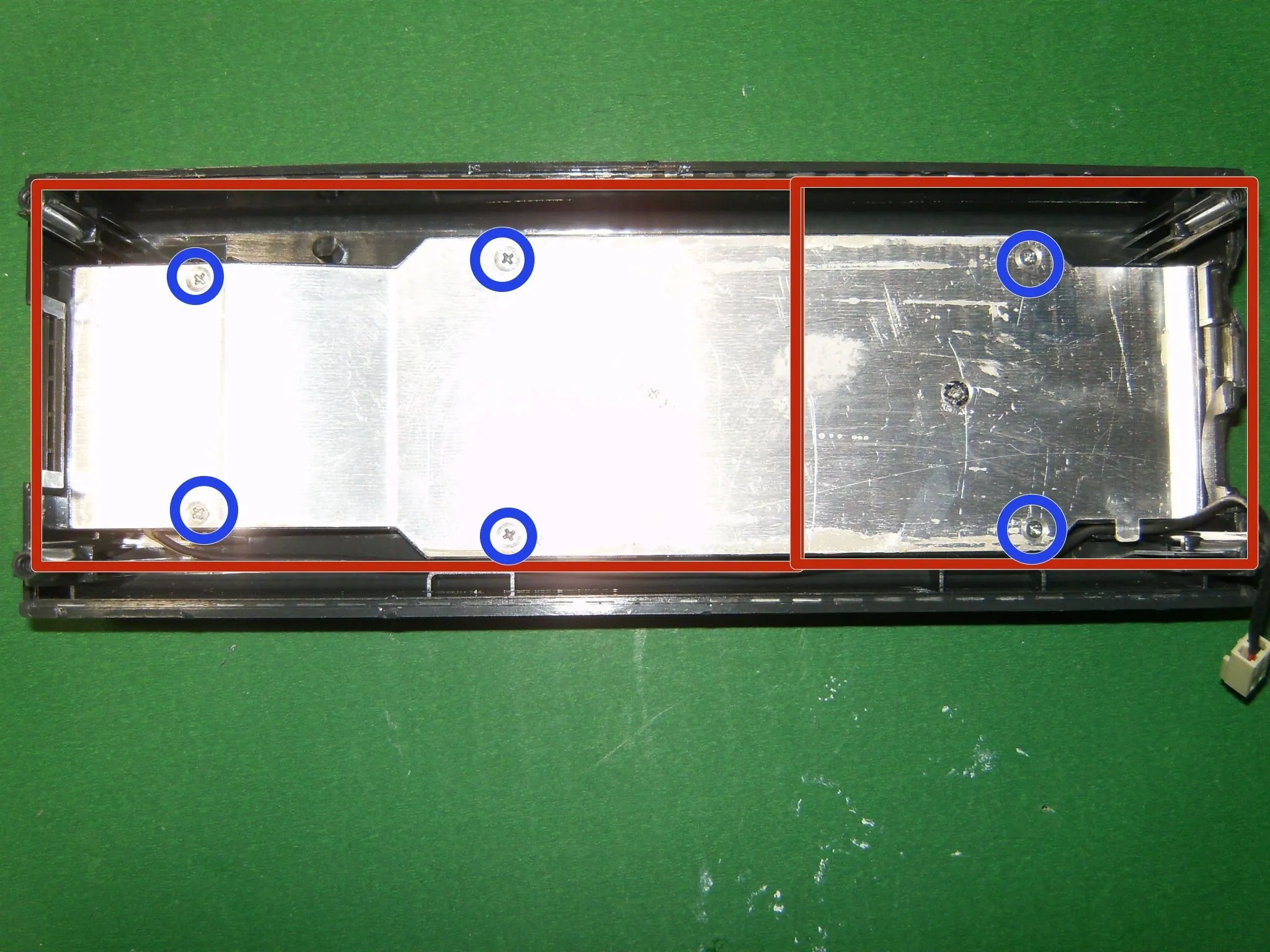

• Именно здесь кроется причина обильного количества термопасты, показанного ранее. Все верхние концы радиаторов, а также конденсаторы соприкасаются с этим большим радиатором. Снятый ранее пластиковый лист является электрическим изолятором.

• Открутите шесть винтов Phillips.

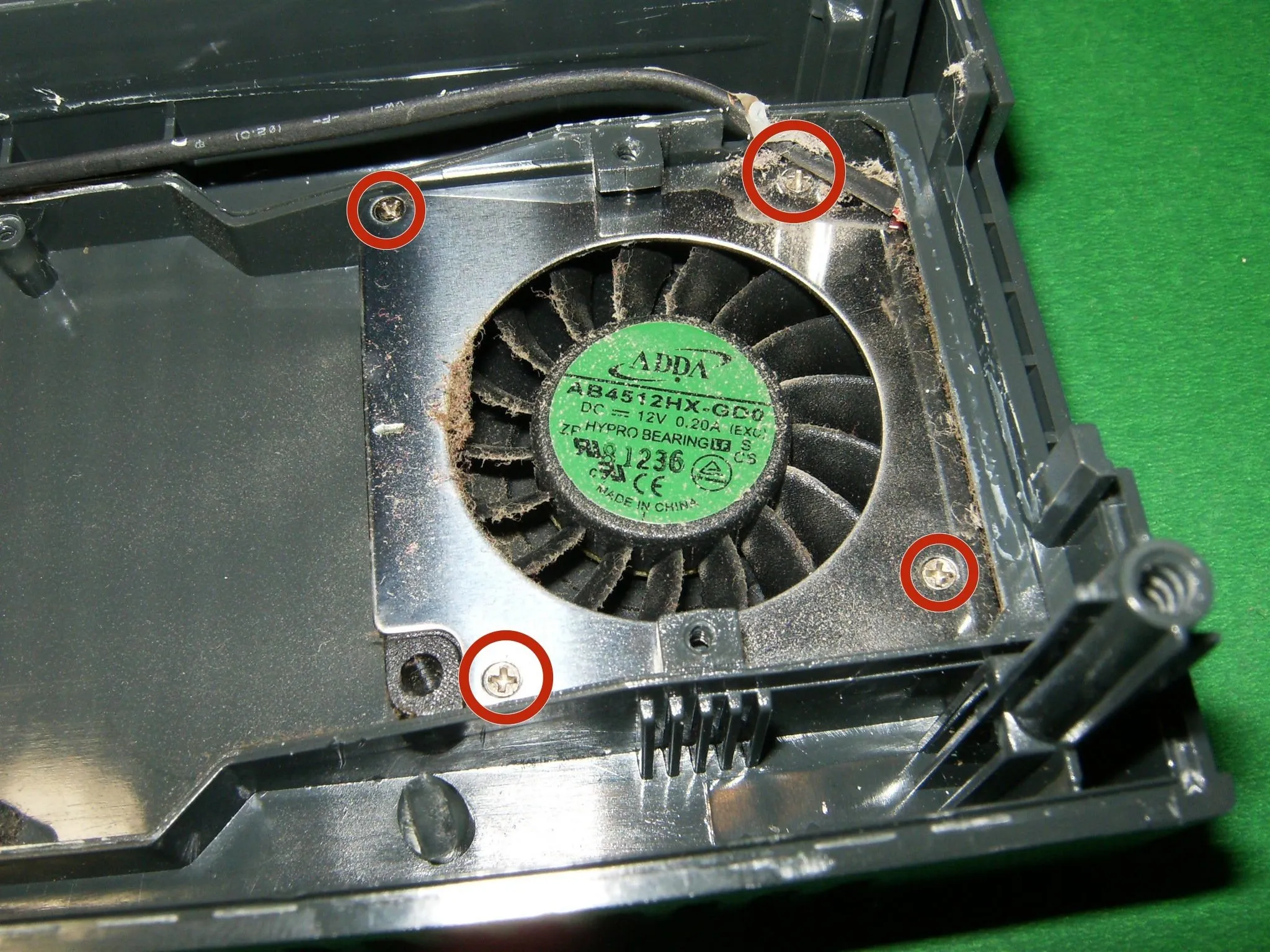

• Извлеките радиатор из корпуса. Шесть винтов имеют одинаковую длину. Под радиатором находится вентилятор

Шаг 11

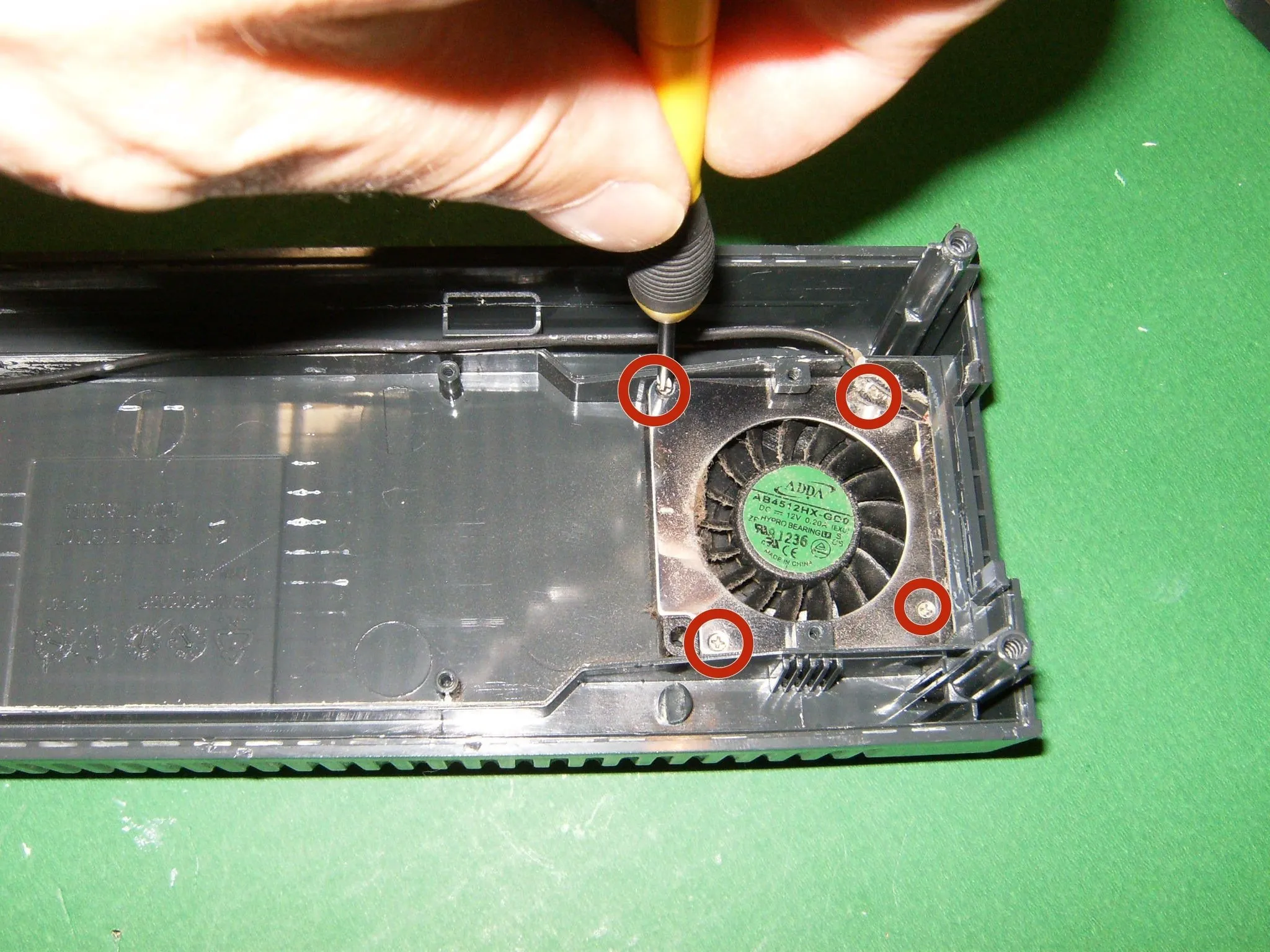

• Выкрутите четыре маленьких винта Philips. Они имеют длину 1/4 дюйма и все одинаковые.

• Вытащите металлическую верхнюю часть,

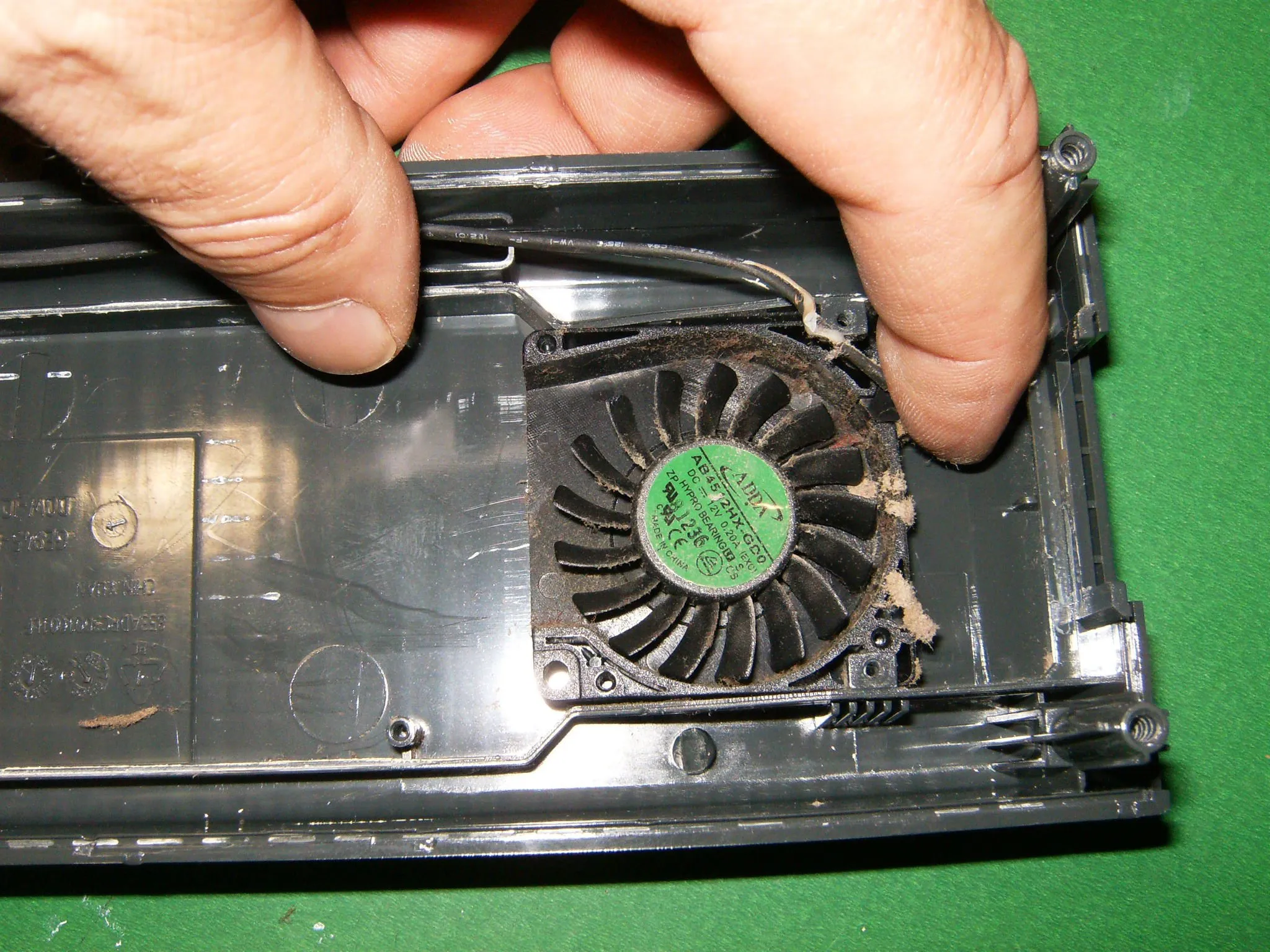

• а затем вентилятор. Пыль и мусор от использования хорошо видны.

Шаг 12

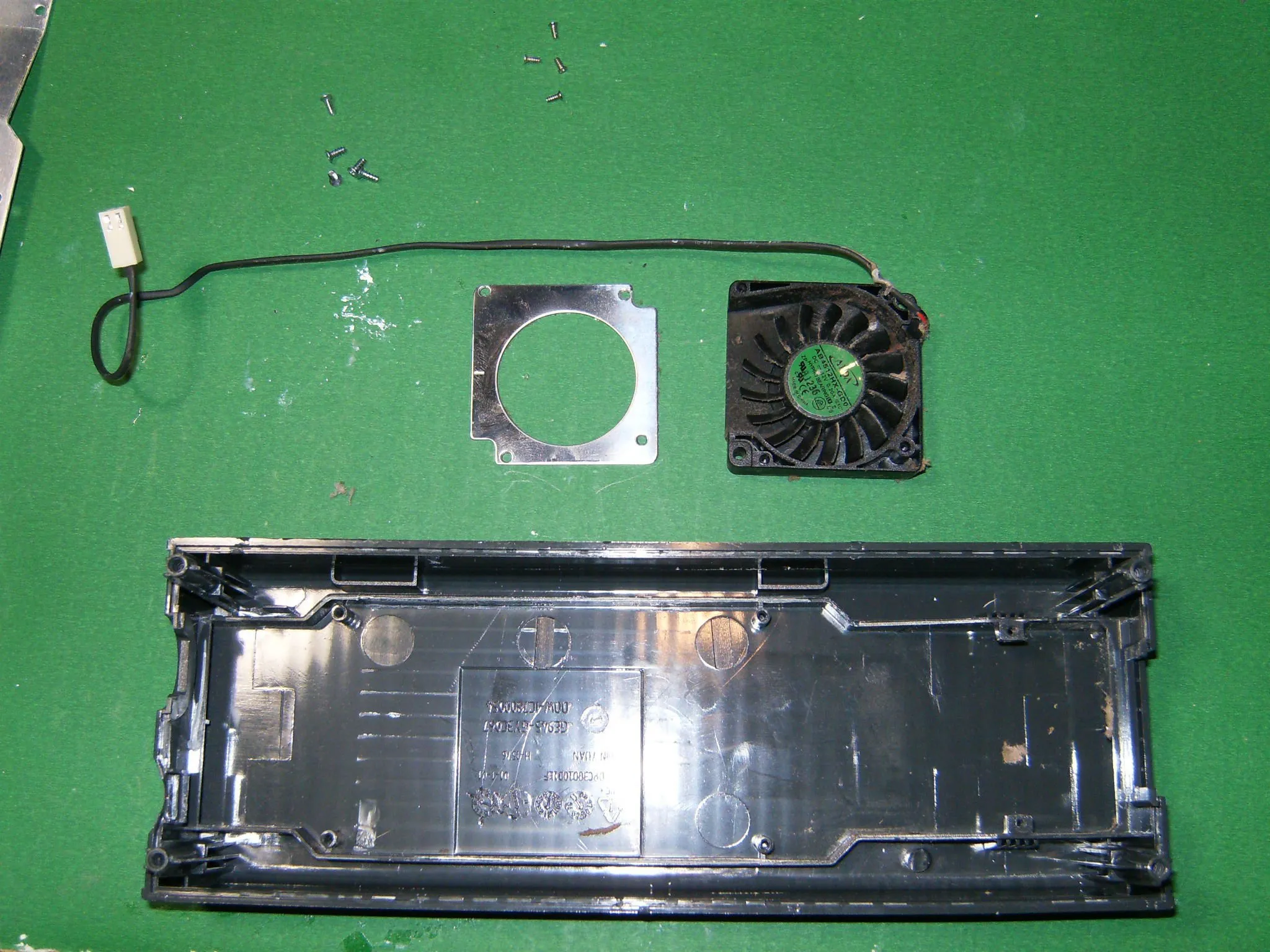

• Вот верхняя часть блока питания, за вычетом радиатора и вентилятора.

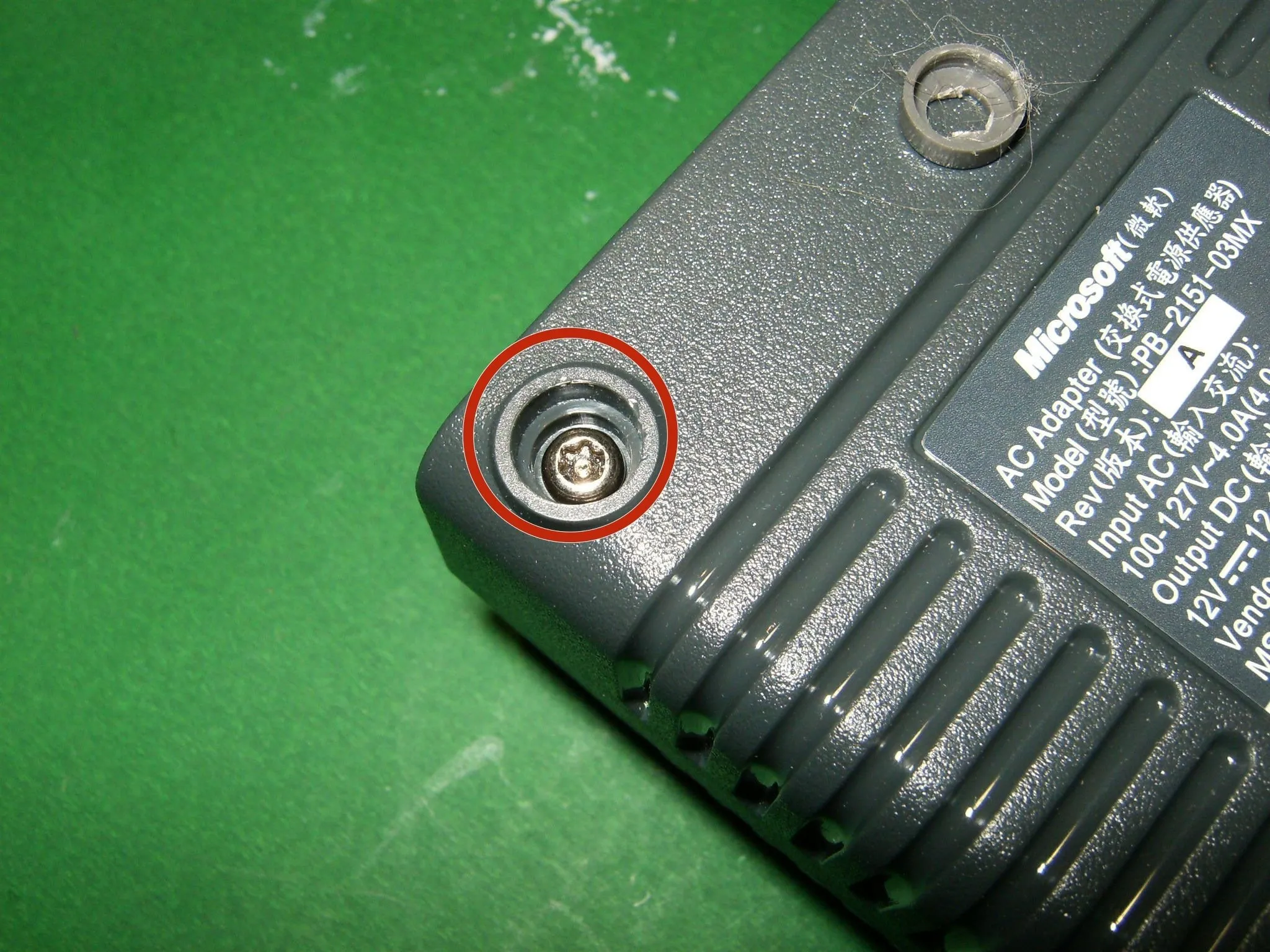

• Разборка была быстрой и легкой. Интересно, что есть блоки питания с винтом безопасности T10. Следующие два изображения относятся к блоку питания мощностью 150 Вт. Убедитесь, что у вас есть подходящие инструменты для этой работы.

Шаг 13

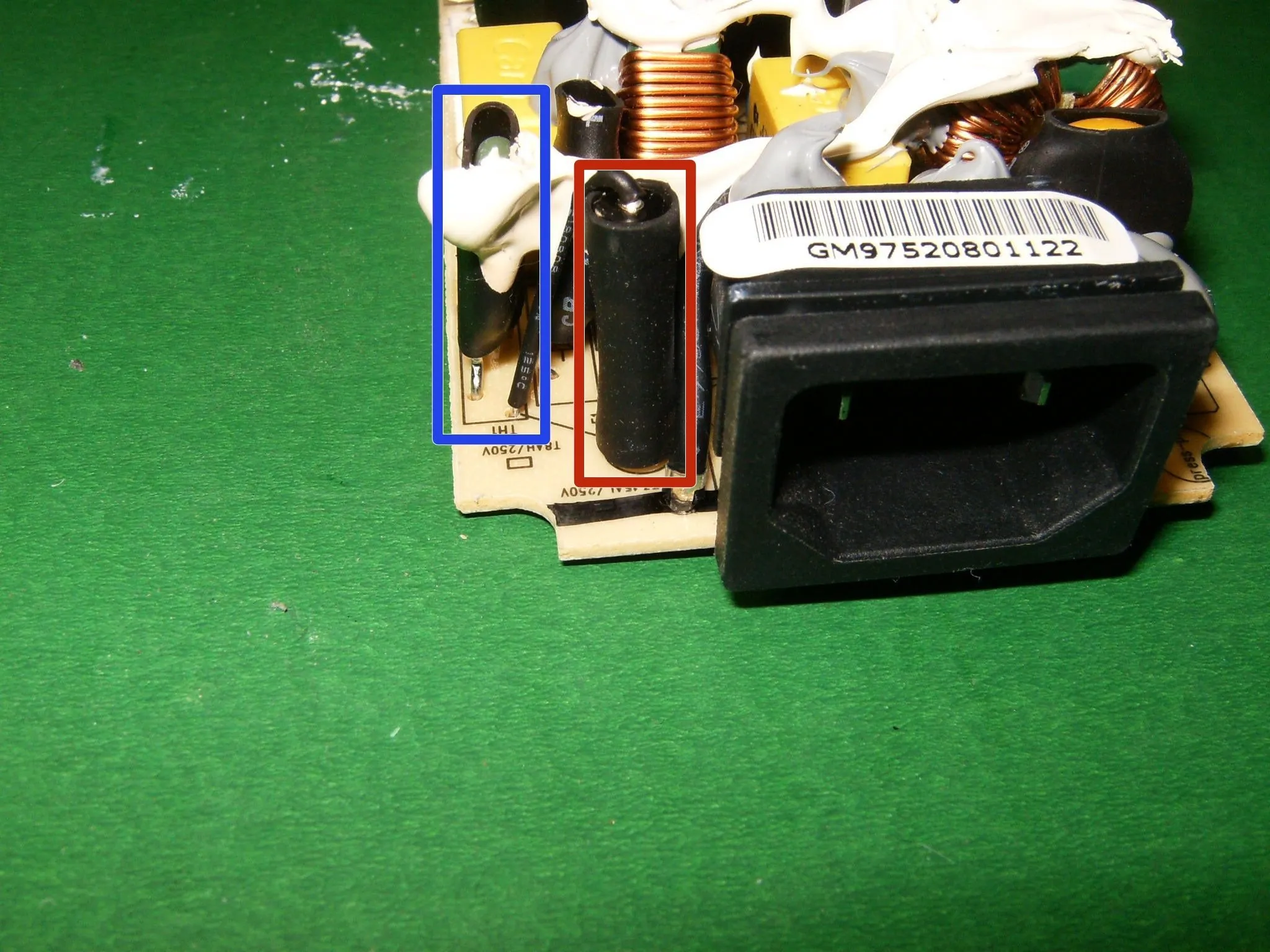

• Если блок питания вышел из строя, необходимо проверить следующие детали

• предохранитель

• и термистор.

Комментарии к статье

Если термистора нет и я имел в виду, что он исчез, как мне найти, какой тип мне нужно получить также предохранитель я могу поставить более высокий ампер один в как 10 ампер вместо 8?

Нет, ампераж установлен на этом уровне не просто так. Если вы используете больше, предохранитель может не сработать вовремя, чтобы предотвратить повреждение Xbox.

Есть ли реальная опасность в этой штуке?

Как и с любым другим блоком питания, не суйте в него пальцы. Конденсаторы будут оставаться заряженными в течение некоторого времени. Разрядка конденсаторов устранит все опасности.

Я могу найти datasheet о INTEGRATED CIRCUIT cpo33wd Пожалуйста, больше информации, потому что мое зарядное устройство не работает должным образом

Где вы видите 'cpo33wd'? У меня все еще есть блок питания, и я не против вскрыть его, чтобы выяснить это.
