Разборка Xbox 360 S
Введение
В этом разборе вы узнаете, как забраться внутрь Xbox 360 S, чтобы починить то, что вам нужно.
Что вам понадобится
Инструменты
Отвертка 6-в-1 | Источник - ifixit.com
Отвертка TR10 Torx | Источник - ifixit.com
Шаг 1 Разборка Xbox 360 S
Сдвиньте защелки назад и потяните вверх, чтобы снять часть боковой крышки.

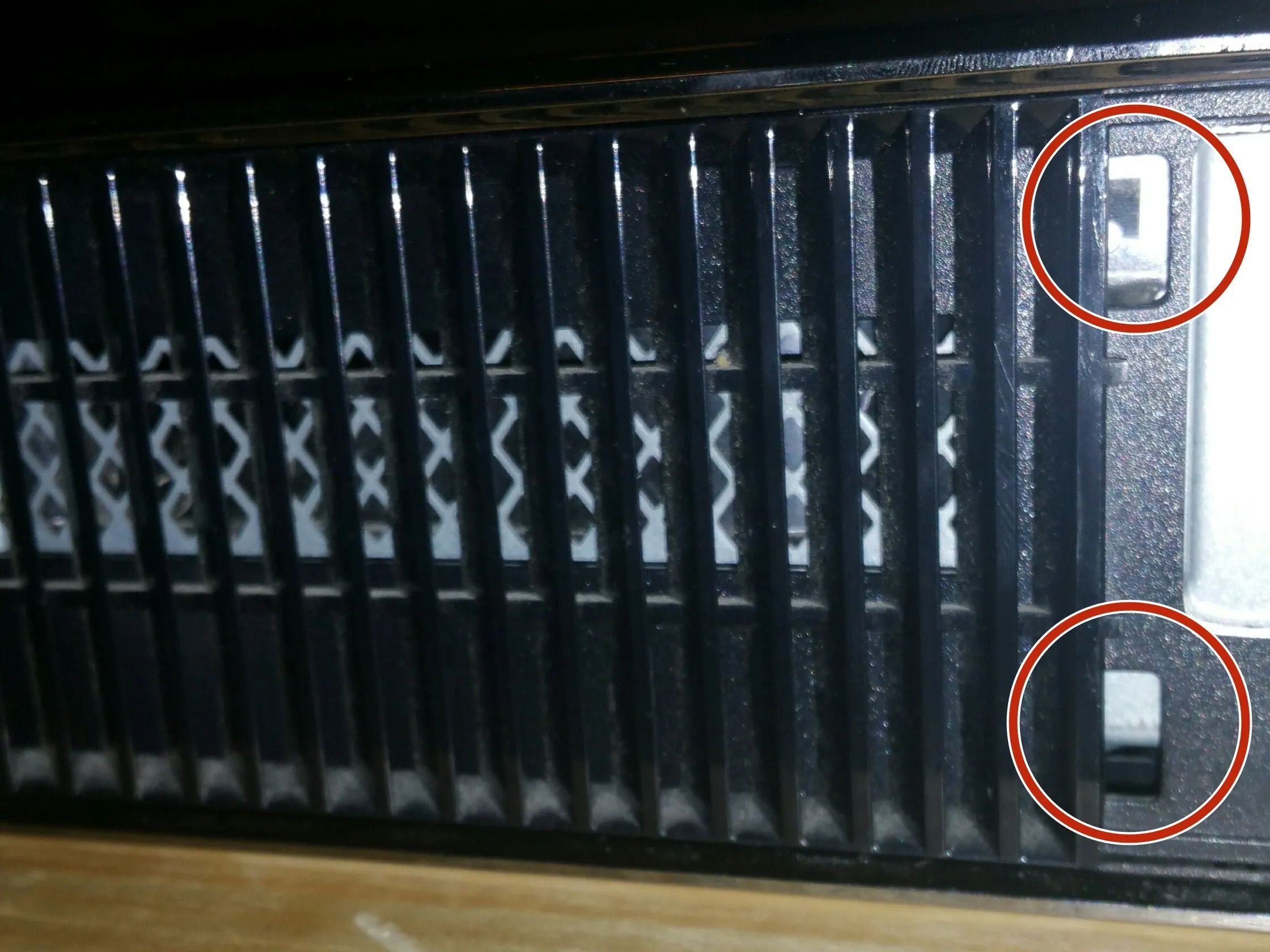

Шаг 2
Возьмите плоскую отвертку и потяните вверх за два конца боковой крышки.
Шаг 3

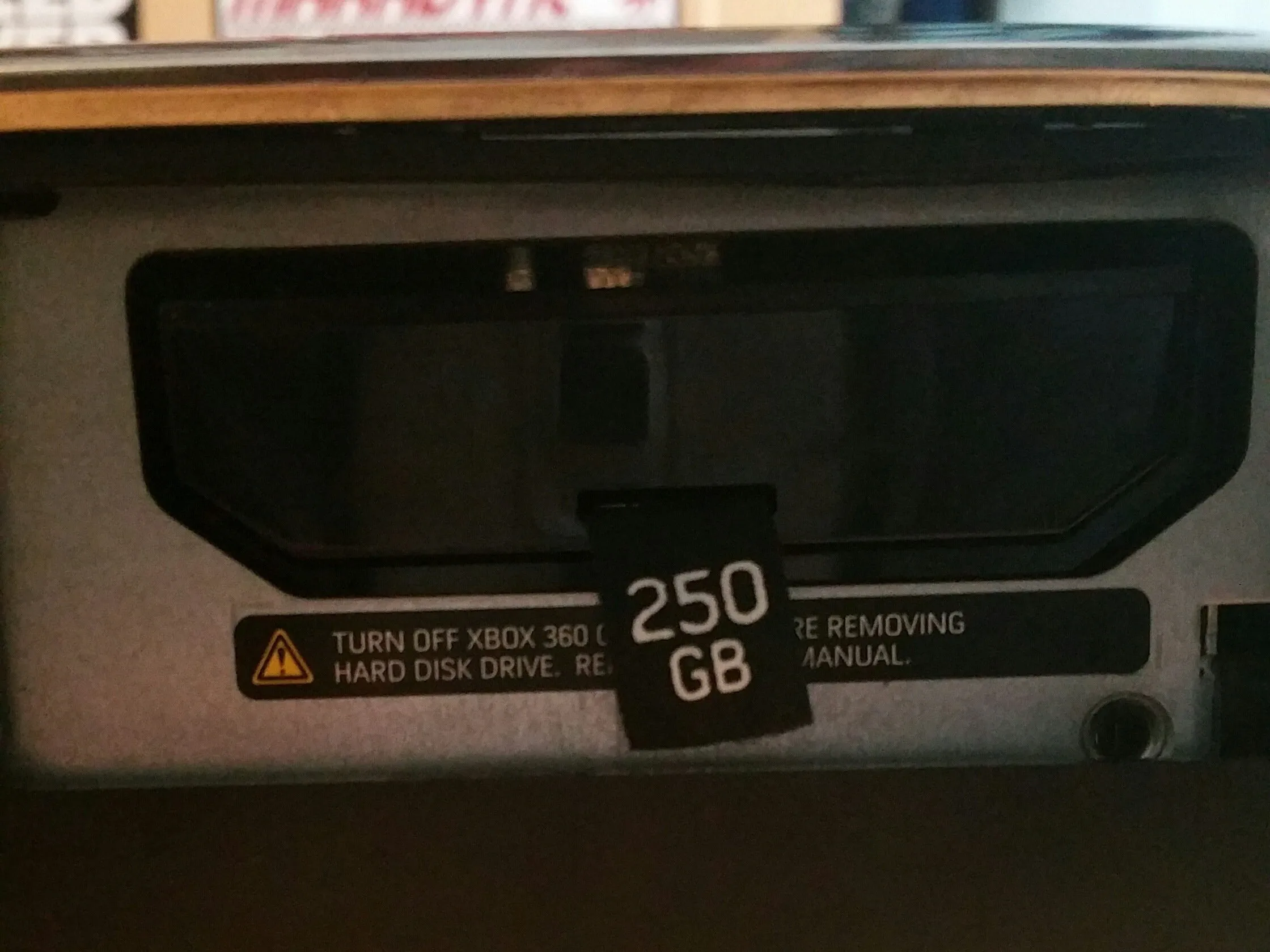

Неплохо было бы извлечь жесткий диск, поэтому аккуратно вытащите его и отложите в сторону.

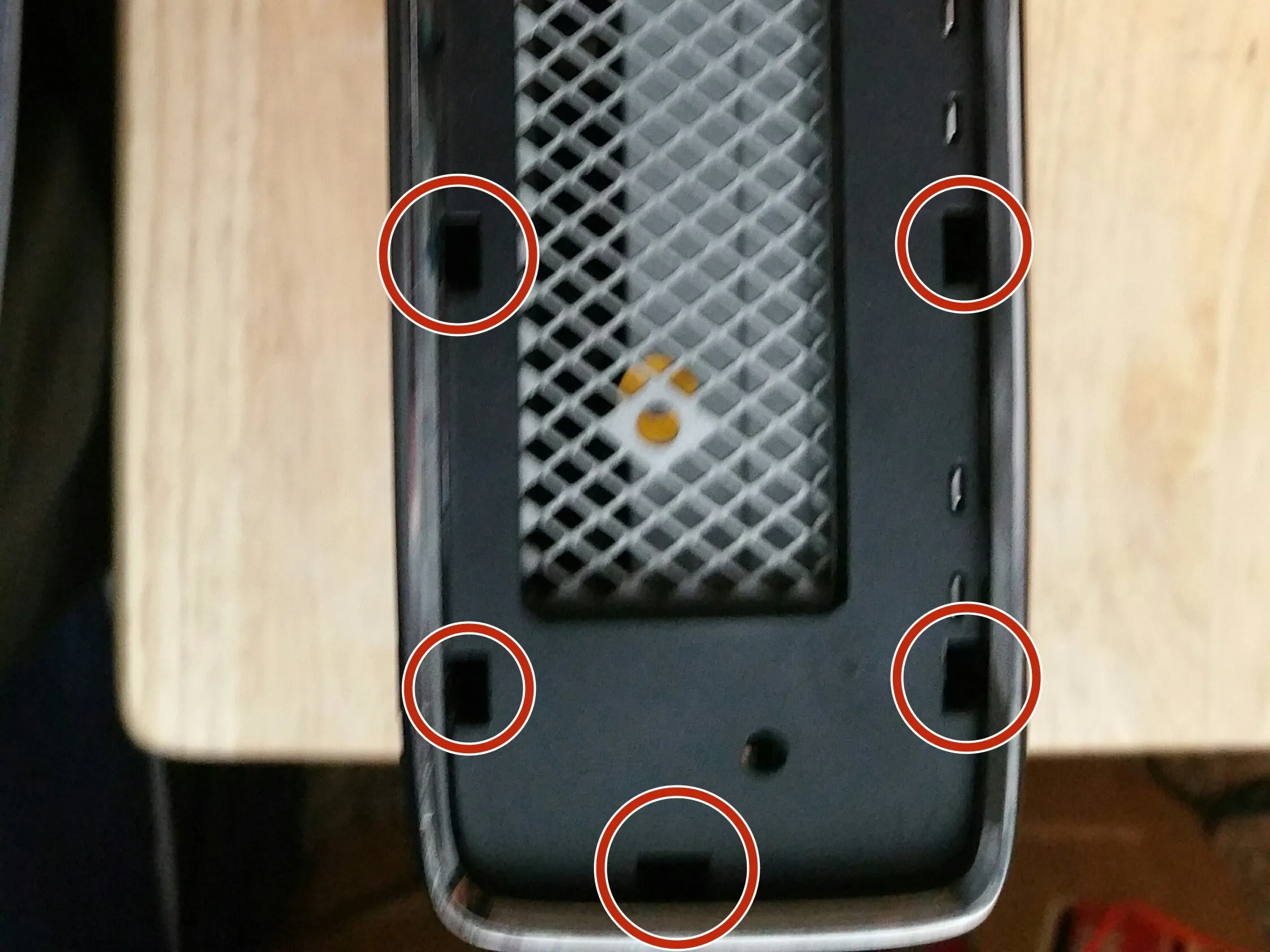

Шаг 4
Возьмите плоскую отвертку и поддевайте каждое отверстие, как показано на рисунке, пока оно не снимется.
Комментарии к шагу
Это разрушает заклепки и не является лучшим способом снятия обшивки.
Проще снять весь обод, потому что клипсы больше и меньше подвержены растрескиванию.
Шаг 5

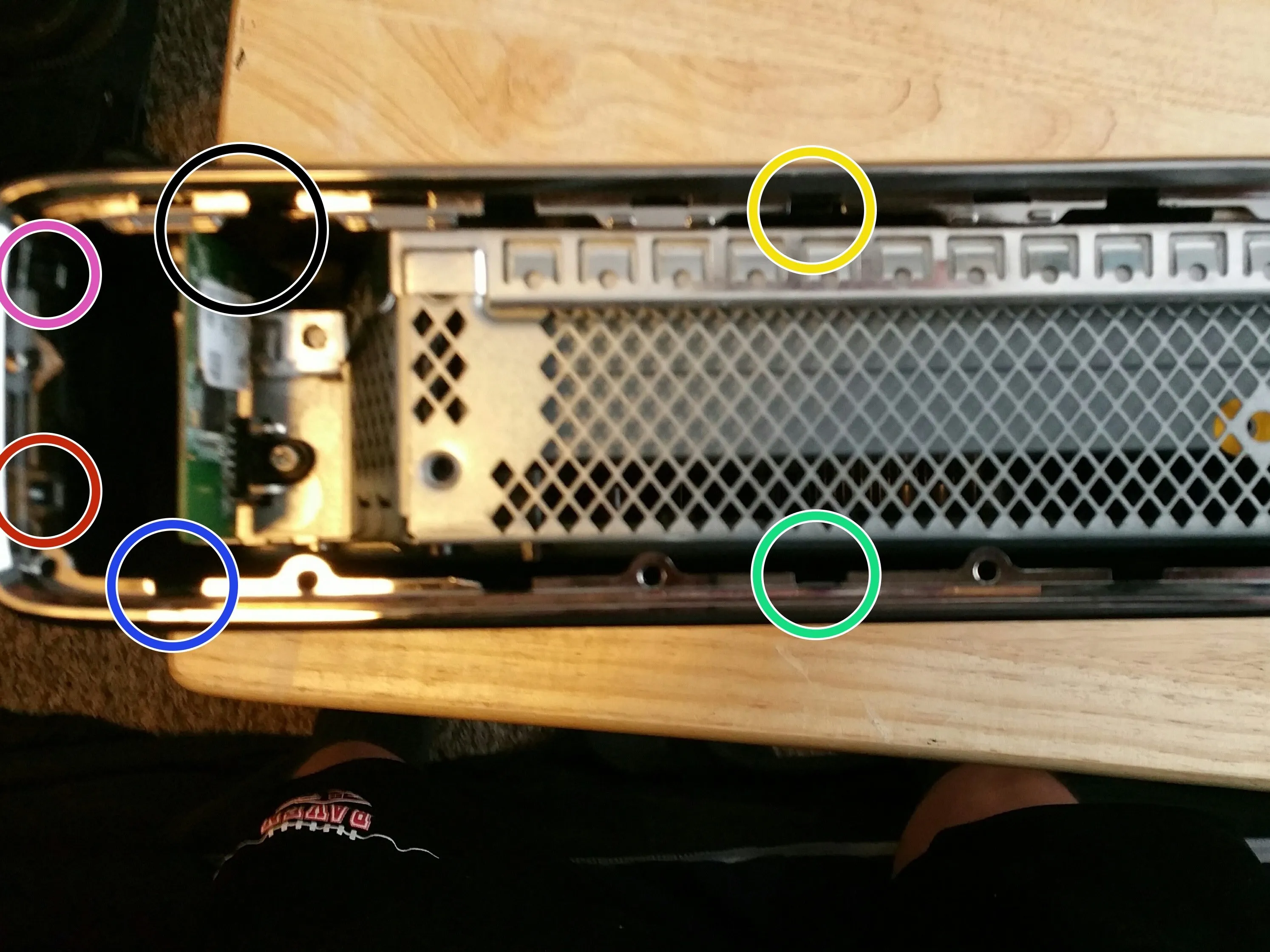

Чтобы снять раму, возьмите плоскую отвертку и потяните за защелки, пока она не отойдет.

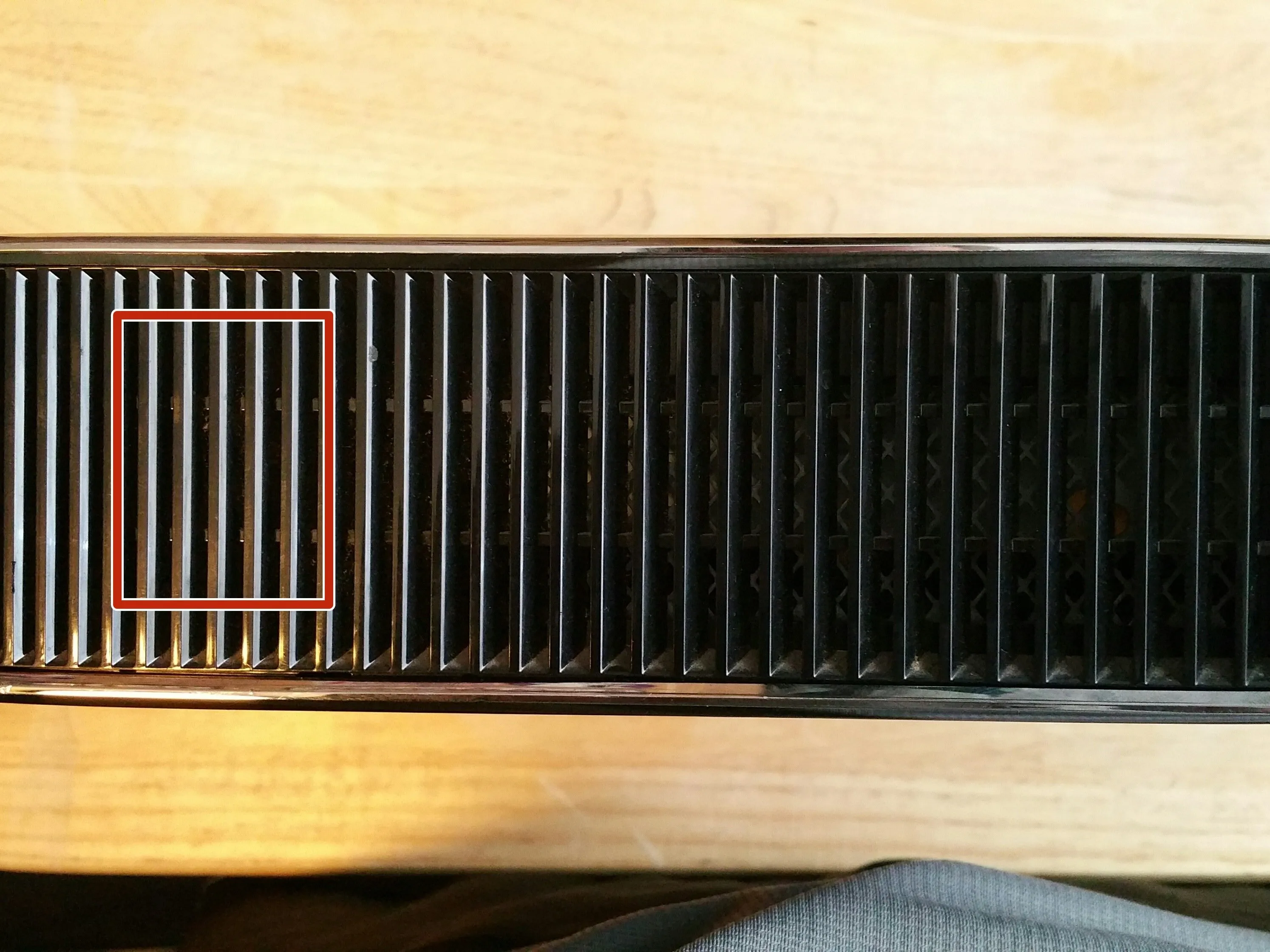

Шаг 6
Возьмите плоскую отвертку, вставьте ее в одну из щелей боковой крышки с другой стороны и потяните вверх, чтобы снять ее.
Шаг 7

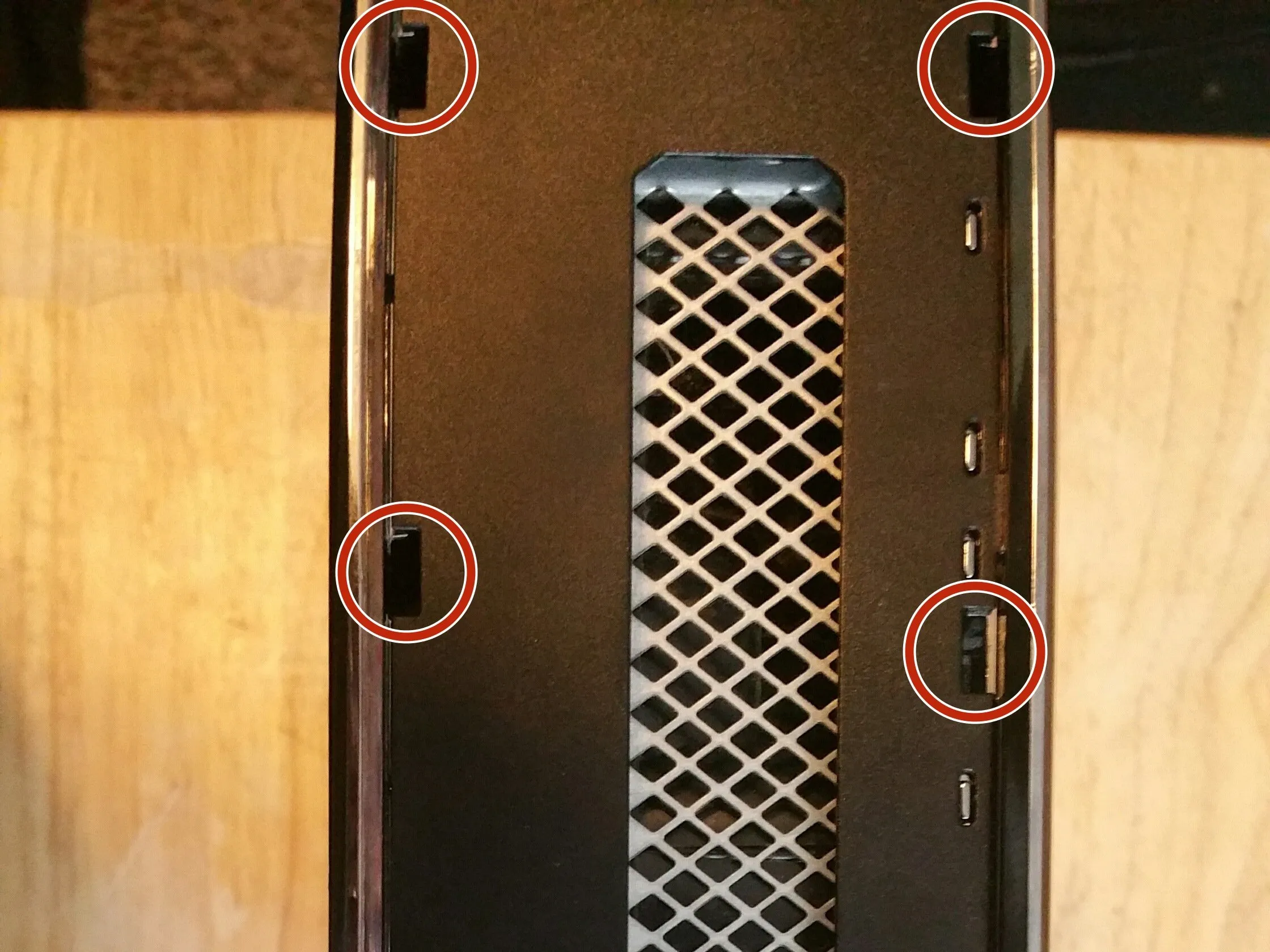

Возьмите плоскую отвертку и вставьте ее в отверстия, как на картинке, пока деталь не снимется.

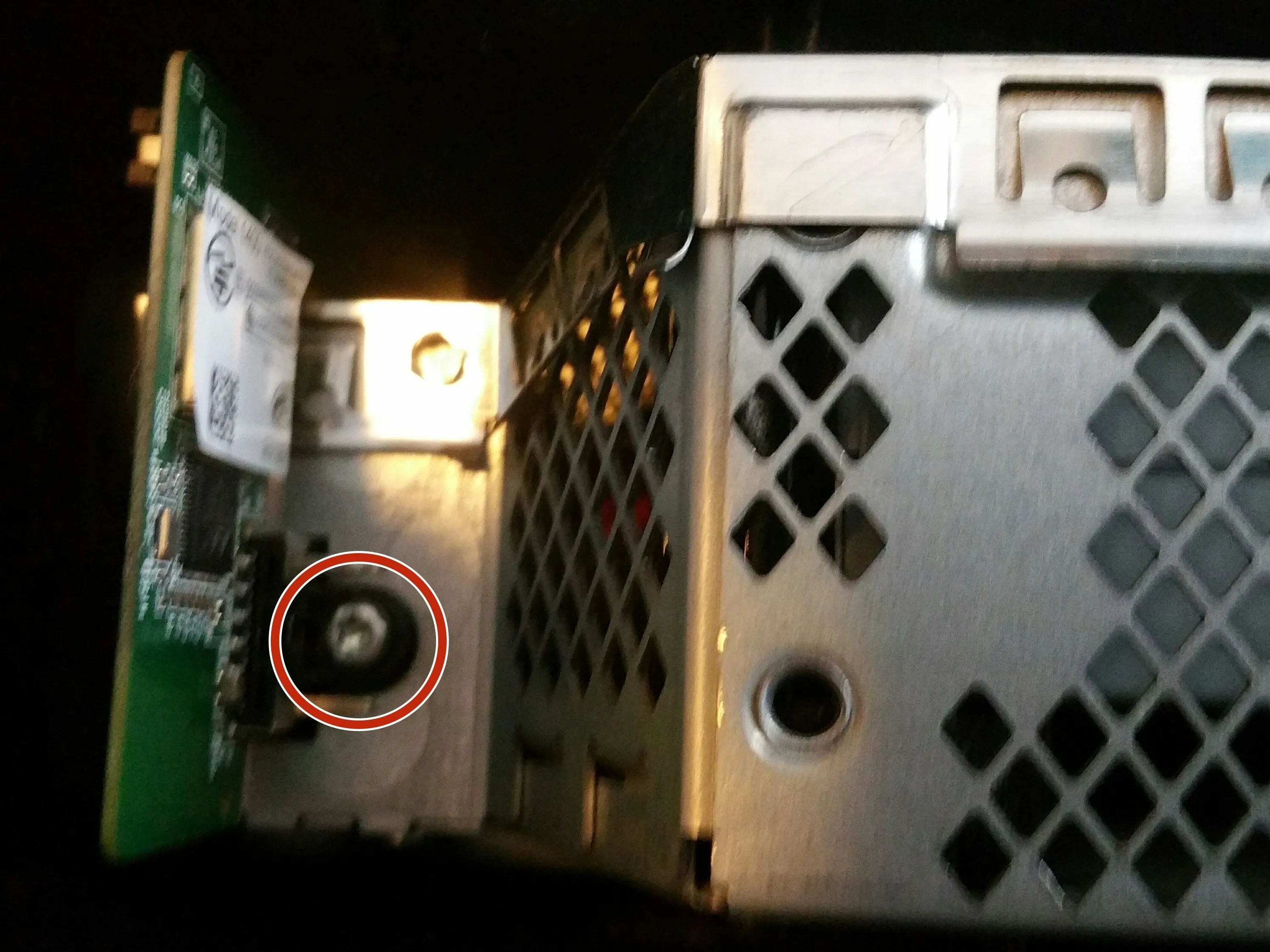

Шаг 8
Возьмите отвертку T10 Torx и открутите сетевой чип, чтобы не испортить его.

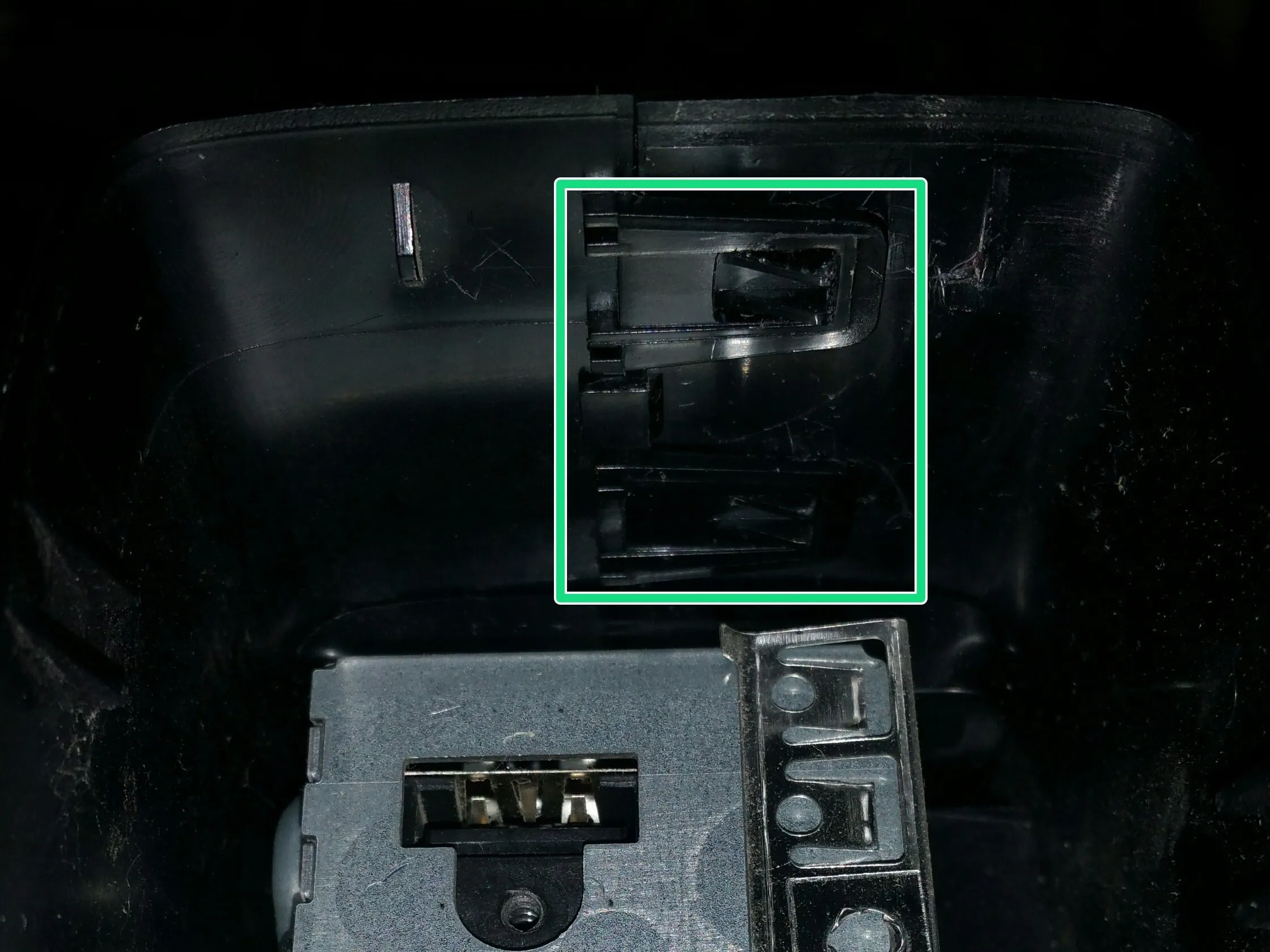

Шаг 9
Возьмите плоскую отвертку и отстегните две защелки, а затем подденьте защелку другой отверткой, чтобы она не защелкивалась.
Шаг 10

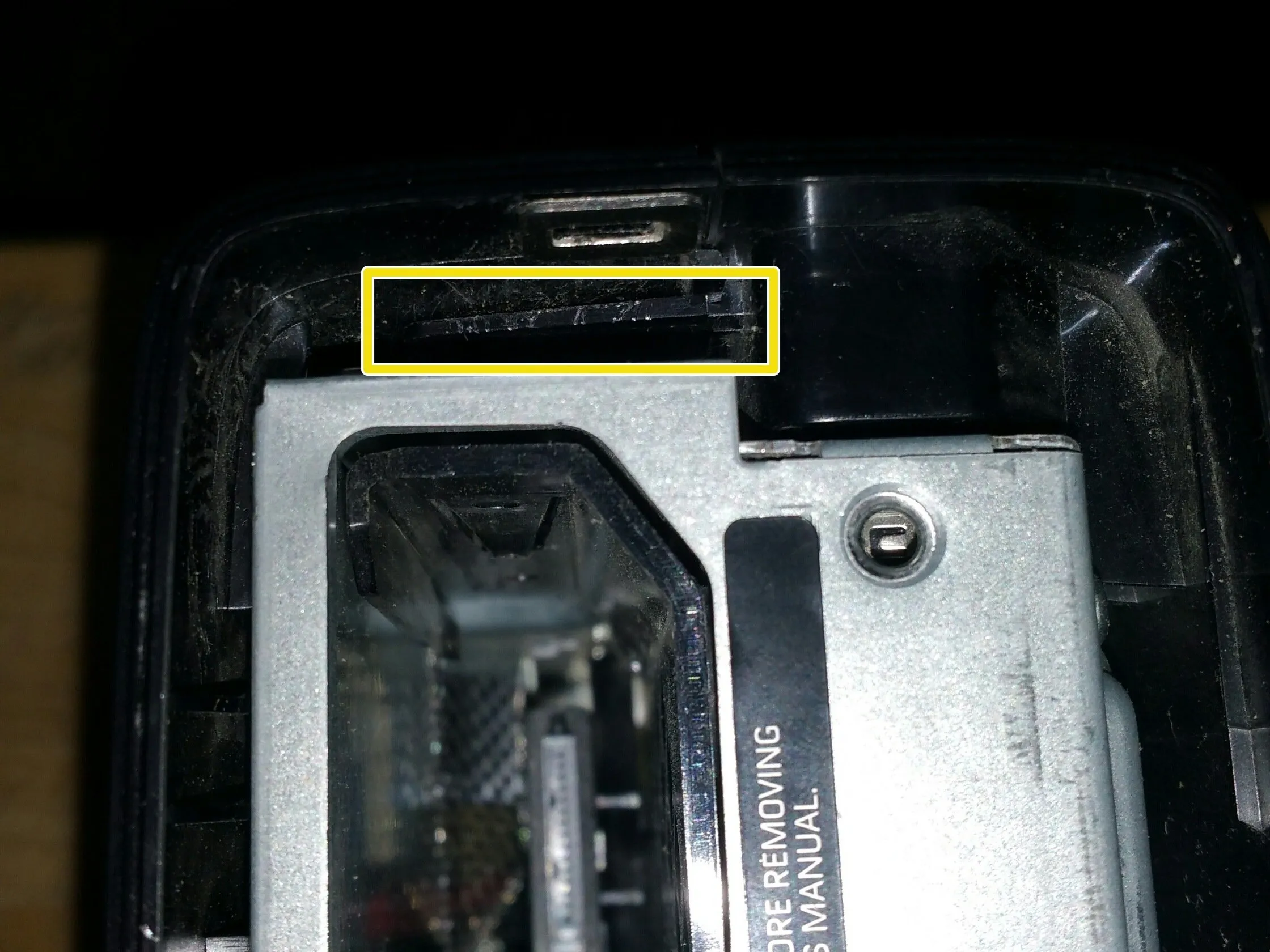

С другой стороны возьмите плоскую отвертку и отстегните защелку. Внутри есть более жесткая защелка, поэтому вам придется просунуть отвертку далеко вниз и попытаться найти ее на ощупь. Это поможет нажать на обе стороны наклейки безопасности Xbox.
Комментарии к шагу
Под наклейкой на задней панели есть отверстие для булавки, которая отщелкивает нижнюю клипсу.
Я не могу определить это отверстие, не могли бы вы рассказать подробнее?
Прямо под наклейкой безопасности есть еще одна наклейка, на которой написано 'содержит', 'cofetel ID' и т.д. Если вы вырвете эту наклейку, там будет крошечное отверстие!
Эта присоска никак не хотела отклеиваться, но в конце концов я ее достал.

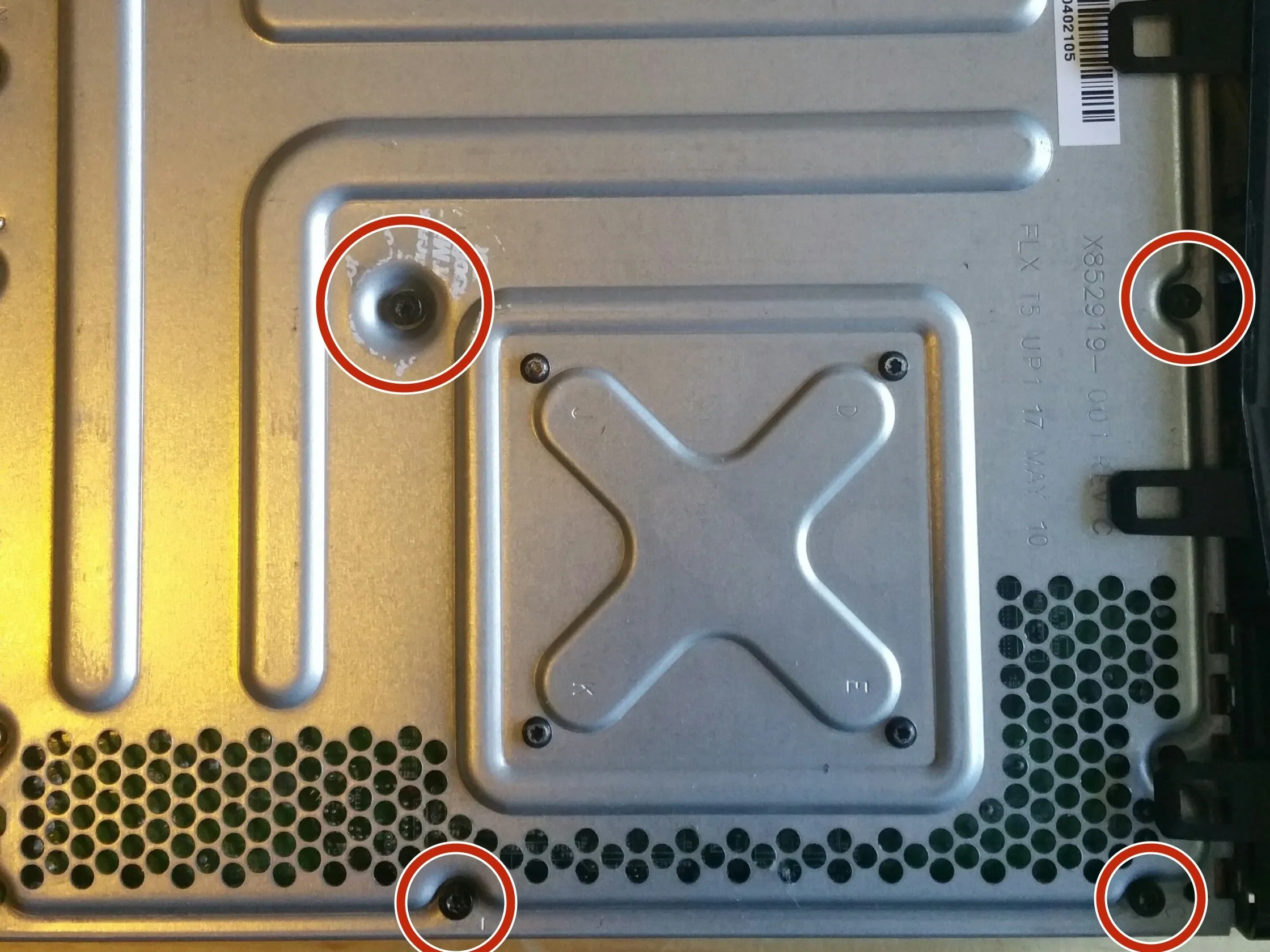

Шаг 11

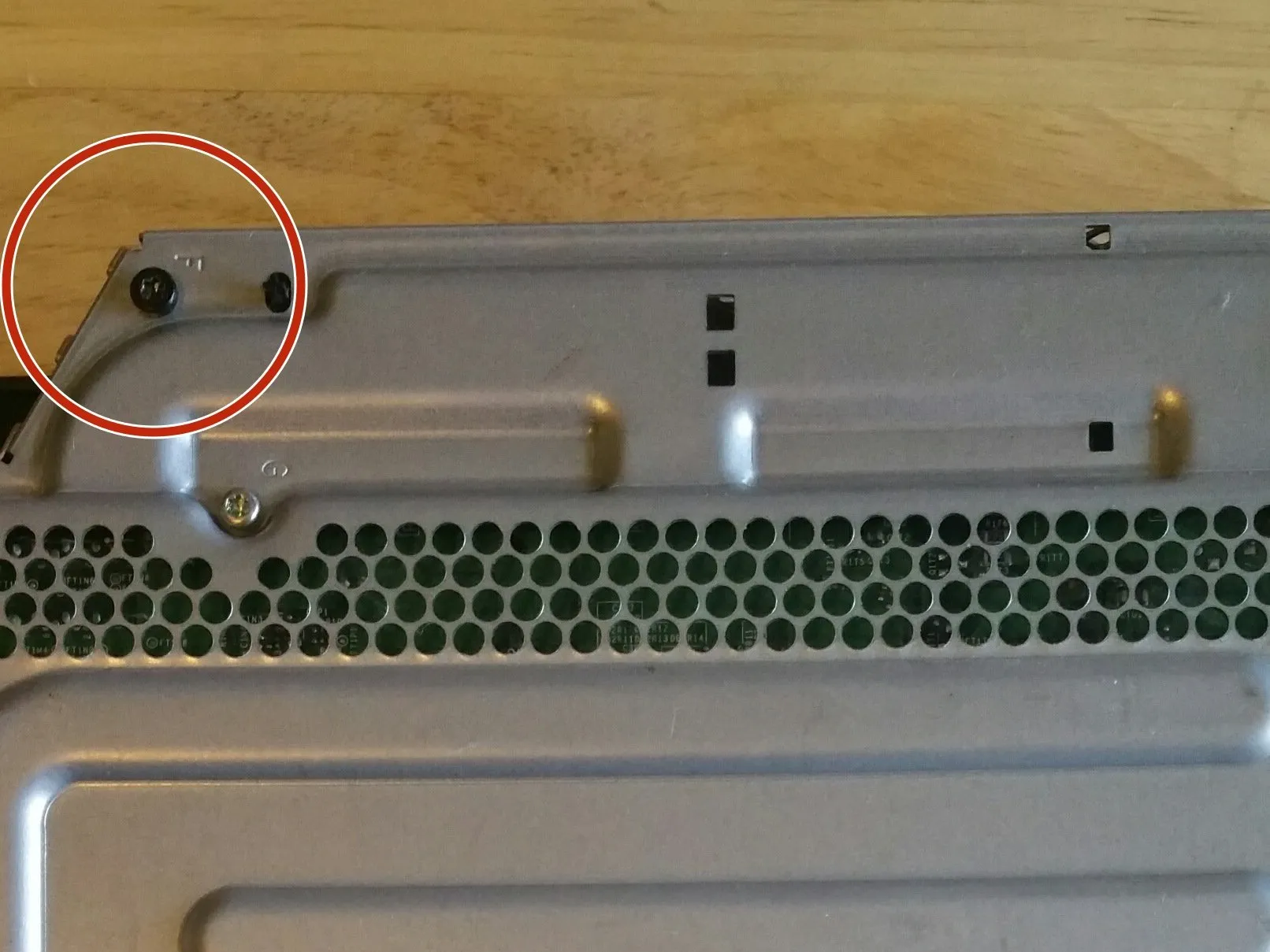

Воспользуйтесь отверткой с крутящим моментом T8 и T10 и выньте пять черных винтов, как показано на рисунке.

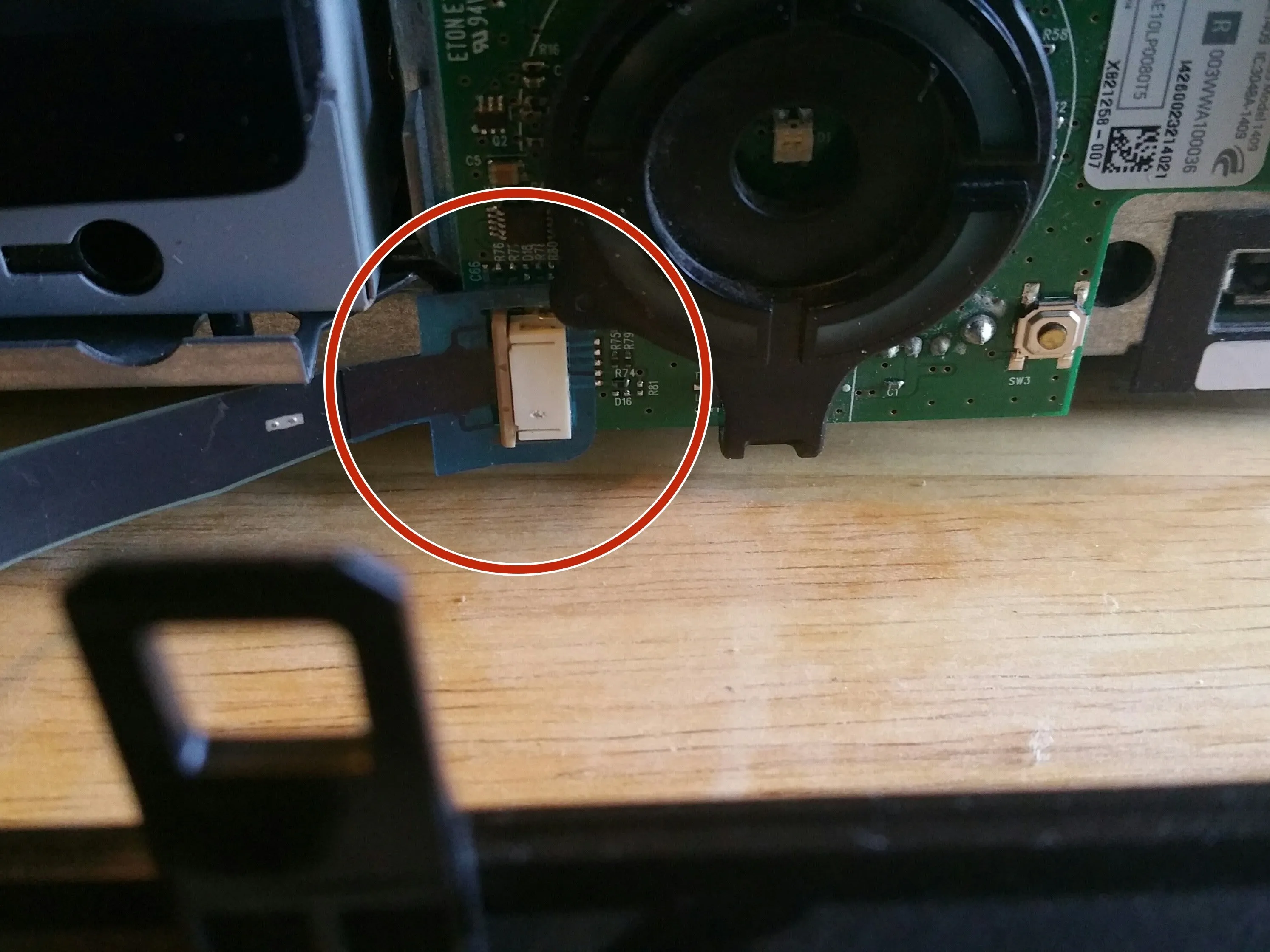

Шаг 12

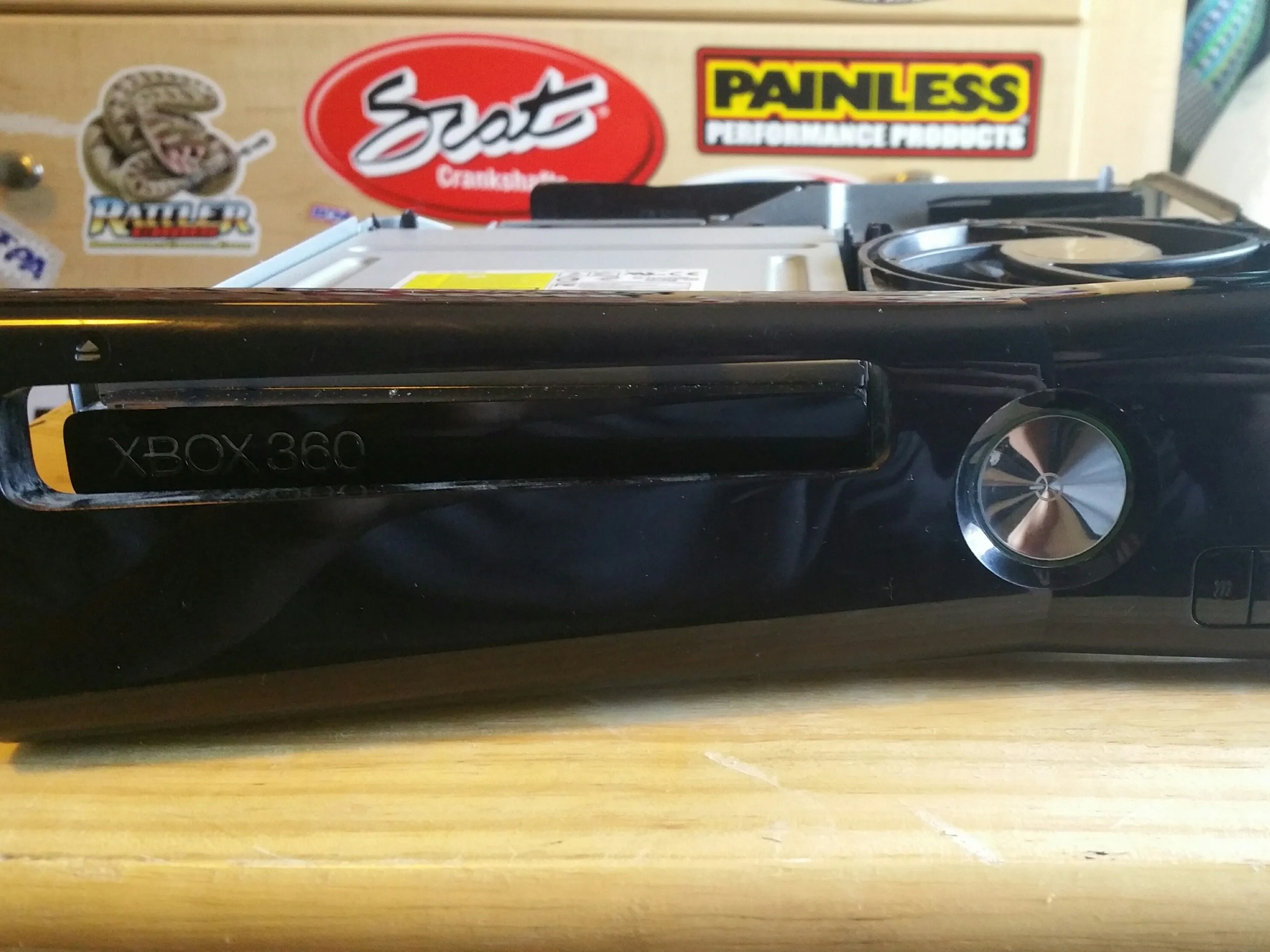

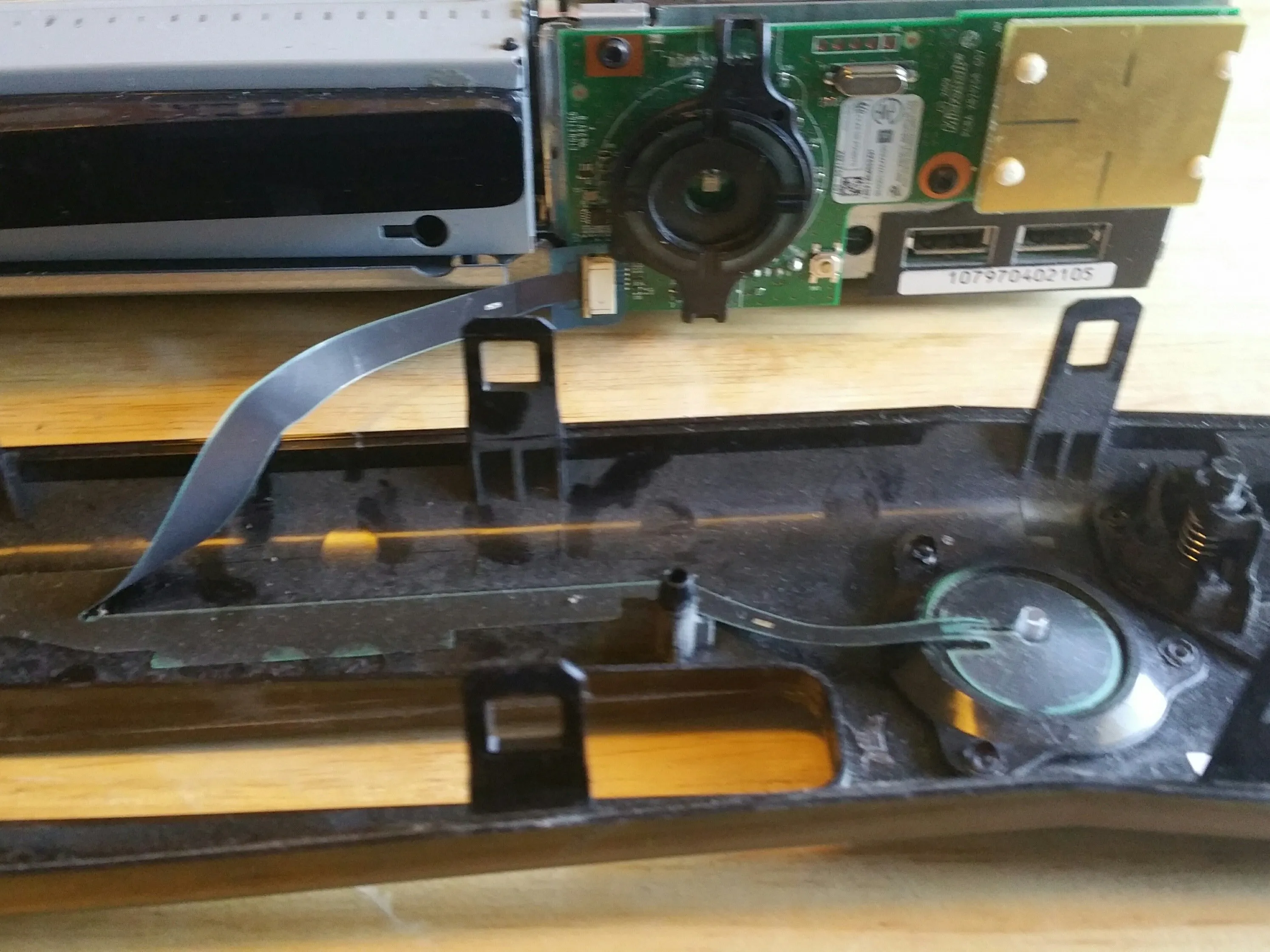

Возьмите переднюю крышку с кнопкой home и кнопкой извлечения и положите ее перед консолью. Передняя крышка подключена к источнику питания кнопкой home. Будьте очень осторожны, потяните ее на себя, а затем вытащите, чтобы не сломать.

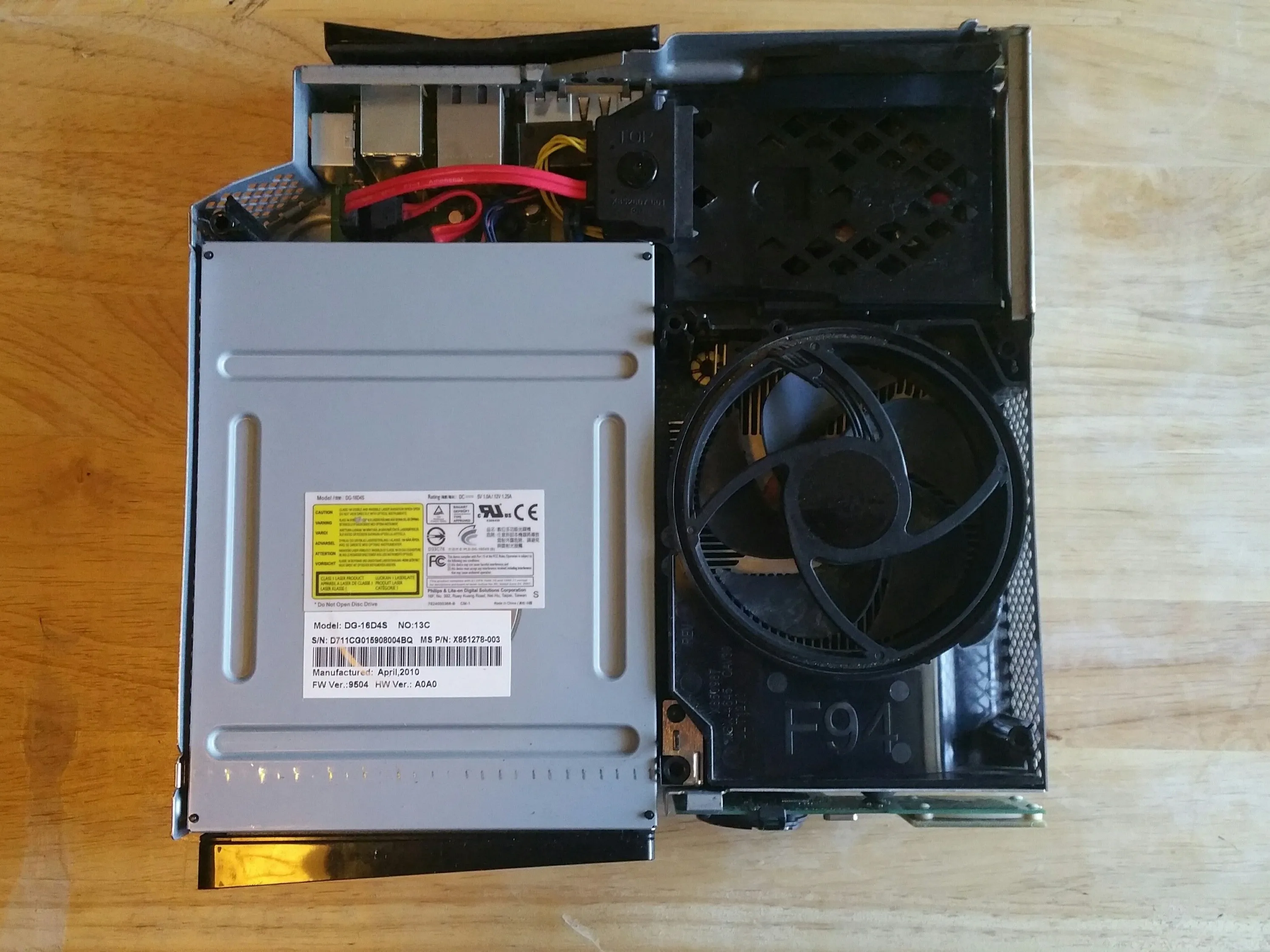

Шаг 13
Вот что вы увидите, когда выполните все предыдущие шаги. Для других случаев разборки, например, лотка для дисков или источника питания, посмотрите на Делаете.ру, чтобы получить лучшее представление о том, как разбирать что-либо.
Комментарии к статье
Некоторые из этих фотографий просто увеличены, и я понятия не имею, с какой стороны и как они расположены по отношению к консоли. Рекомендую дополнительные фотографии для наглядности.
У меня нет этой консоли, но мне просто нравится разбирать ее.
У меня есть консоль, и было довольно легко следовать, единственное, что было в последнем клипе он говорил, чтобы просто чувствовать вокруг для, я просто толкнул в месте, где он будет, и он отделился легко после этого
Это довольно плохо, довольно расплывчато. Мне пришлось обратиться к видео на YouTube за дополнительной информацией и наглядной демонстрацией, потому что в этом руководстве мало информации. В статье не упоминается, что происходит на решающих этапах, и не описывается, что нужно чувствовать, когда детали расходятся; если бы у меня была только эта статья, я бы, наверное, сдался, боясь повредить корпус или систему. В конце концов я все-таки разобрал свой корпус, но, к сожалению, этот источник мне почти не помог.
Привет, Энтони,
Как указано в предупреждении вверху, разборка - это образовательный взгляд на устройство, и она не предназначена для использования в качестве руководства. Наши руководства по ремонту будут показаны здесь и будут содержать точные сведения (например, необходимые инструменты, способы разблокировки разъемов ZIF и т. д.), а также пошаговые инструкции по выполнению ремонта.
