Разборка беспроводного контроллера Xbox 360

Что вам нужно

Инструменты

•

•

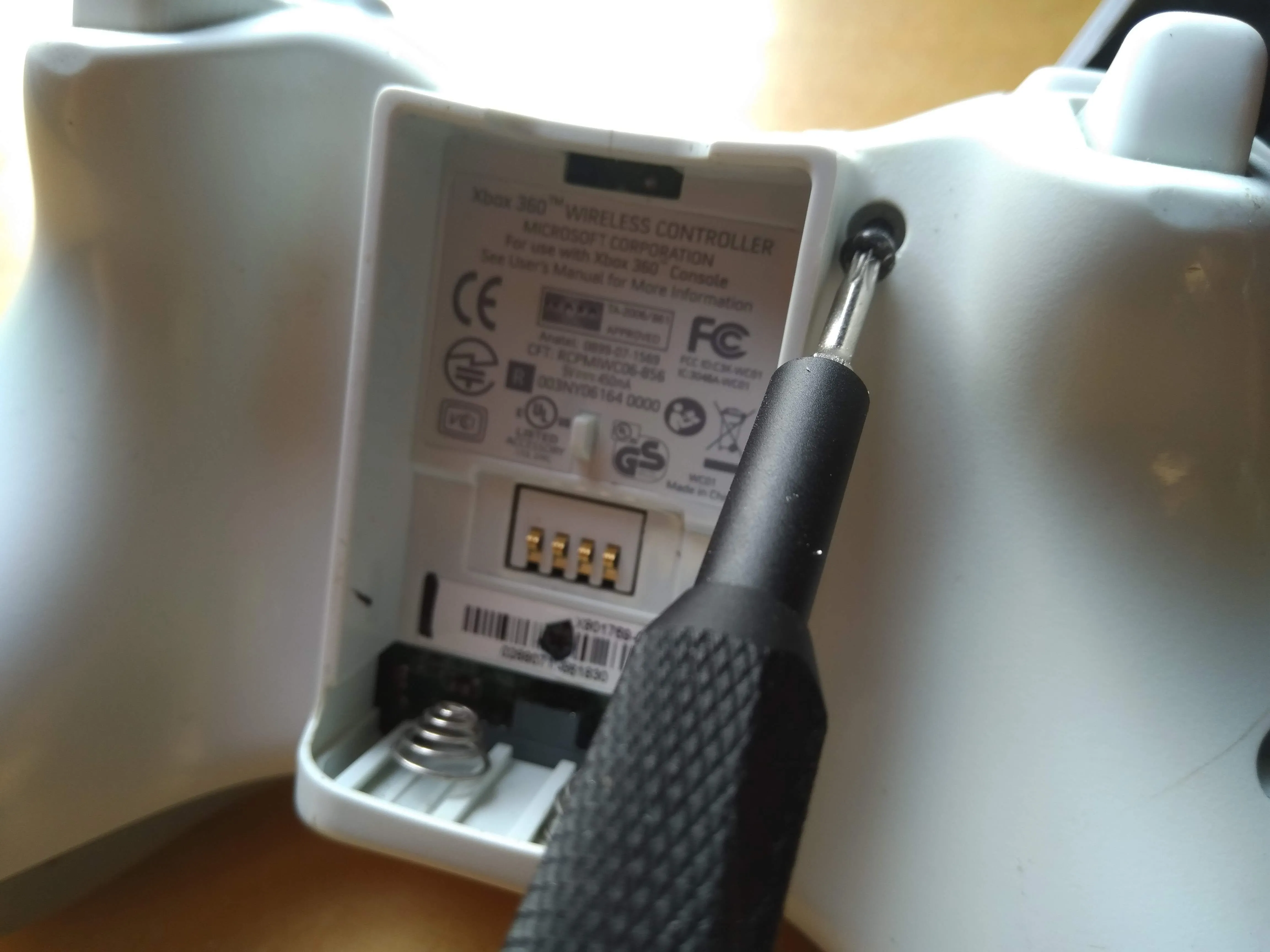

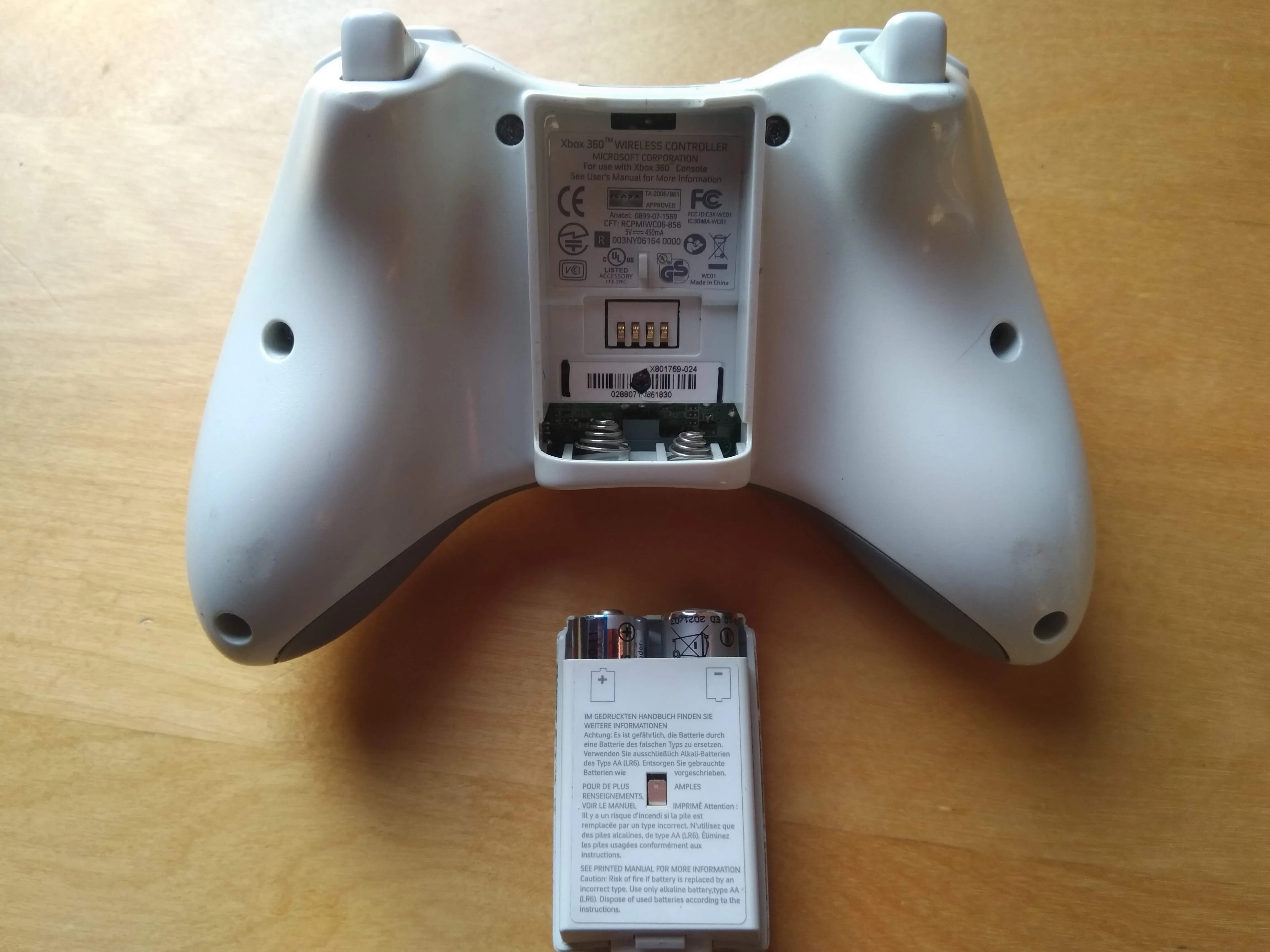

Шаг 1 Откручиваем первые винты

• Положите контроллер лицевой стороной вниз на рабочую поверхность, чтобы обеспечить доступ к задним винтам.

• Выньте батарейный отсек.

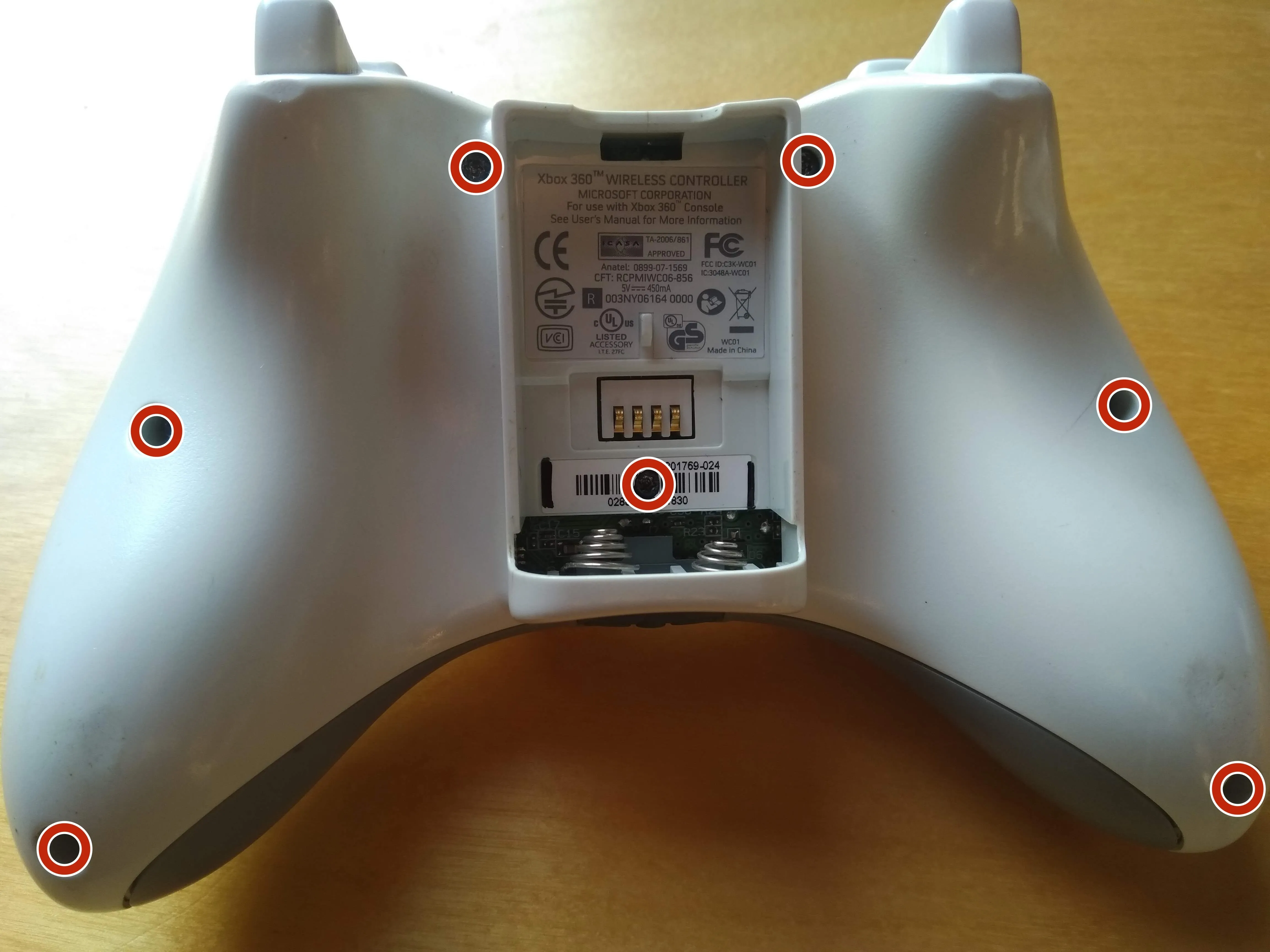

• С помощью биты TR9 и отвертки выкрутите все 7 винтов.

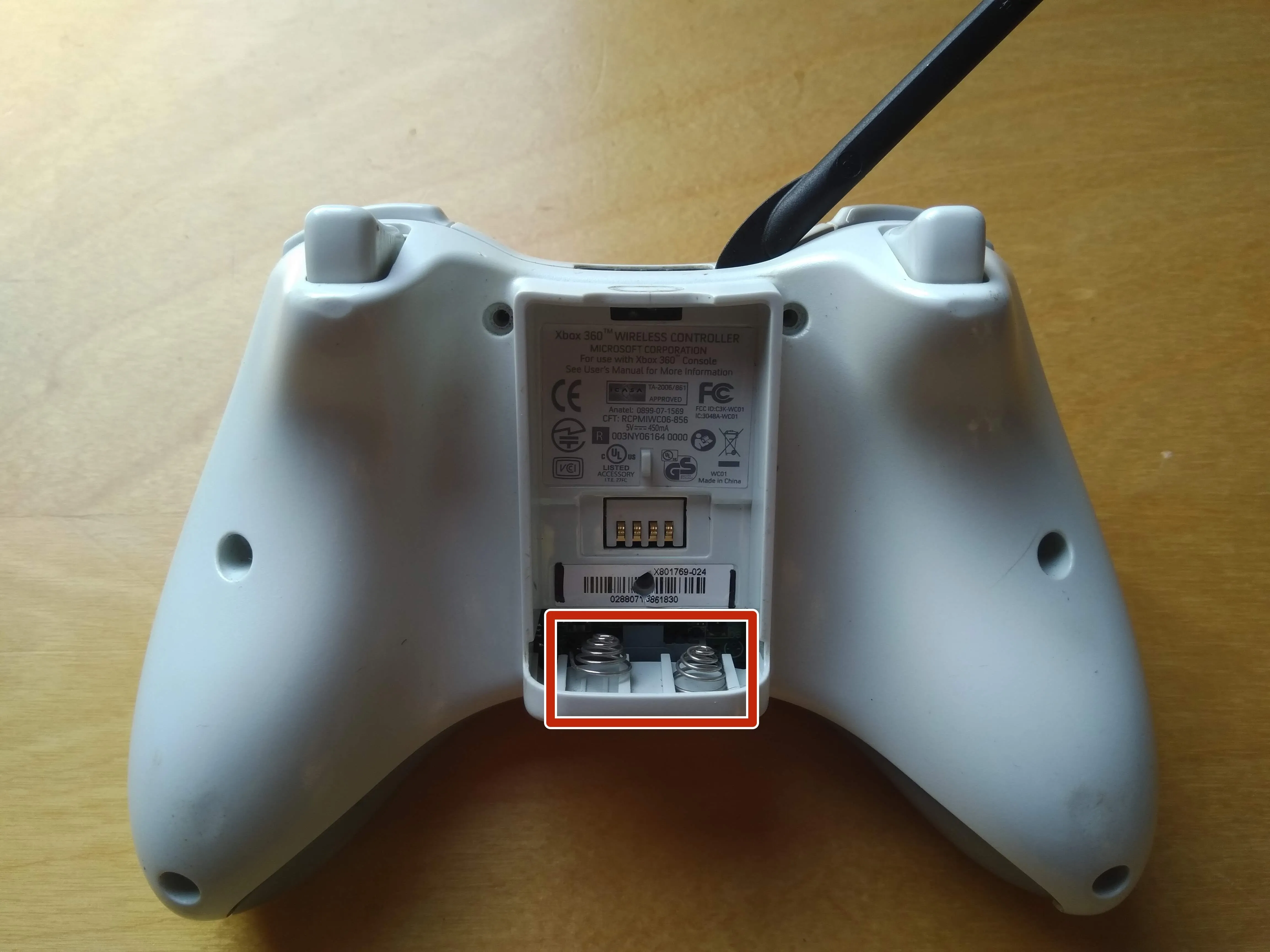

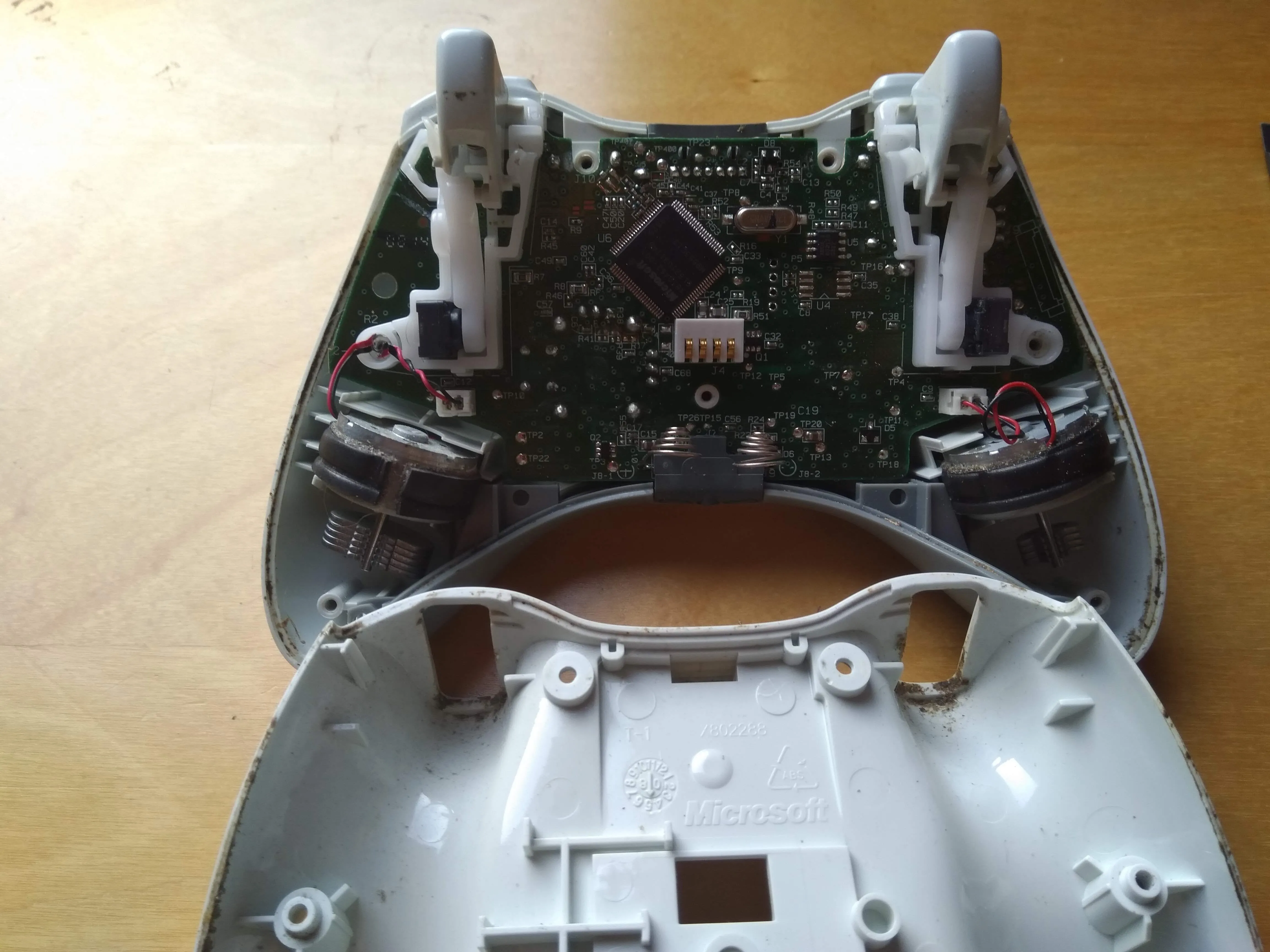

Шаг 2 Снятие задней панели

• Снимите заднюю половину контроллера, потянув за нее перпендикулярно передней половине.

• Клеммы аккумулятора имеют специальные пазы, в которые они вставляются и вынимаются.

• Если две половинки не удается легко разъединить, можно провести по шву пробойником и/или слегка нажать на левый/правый триггеры.

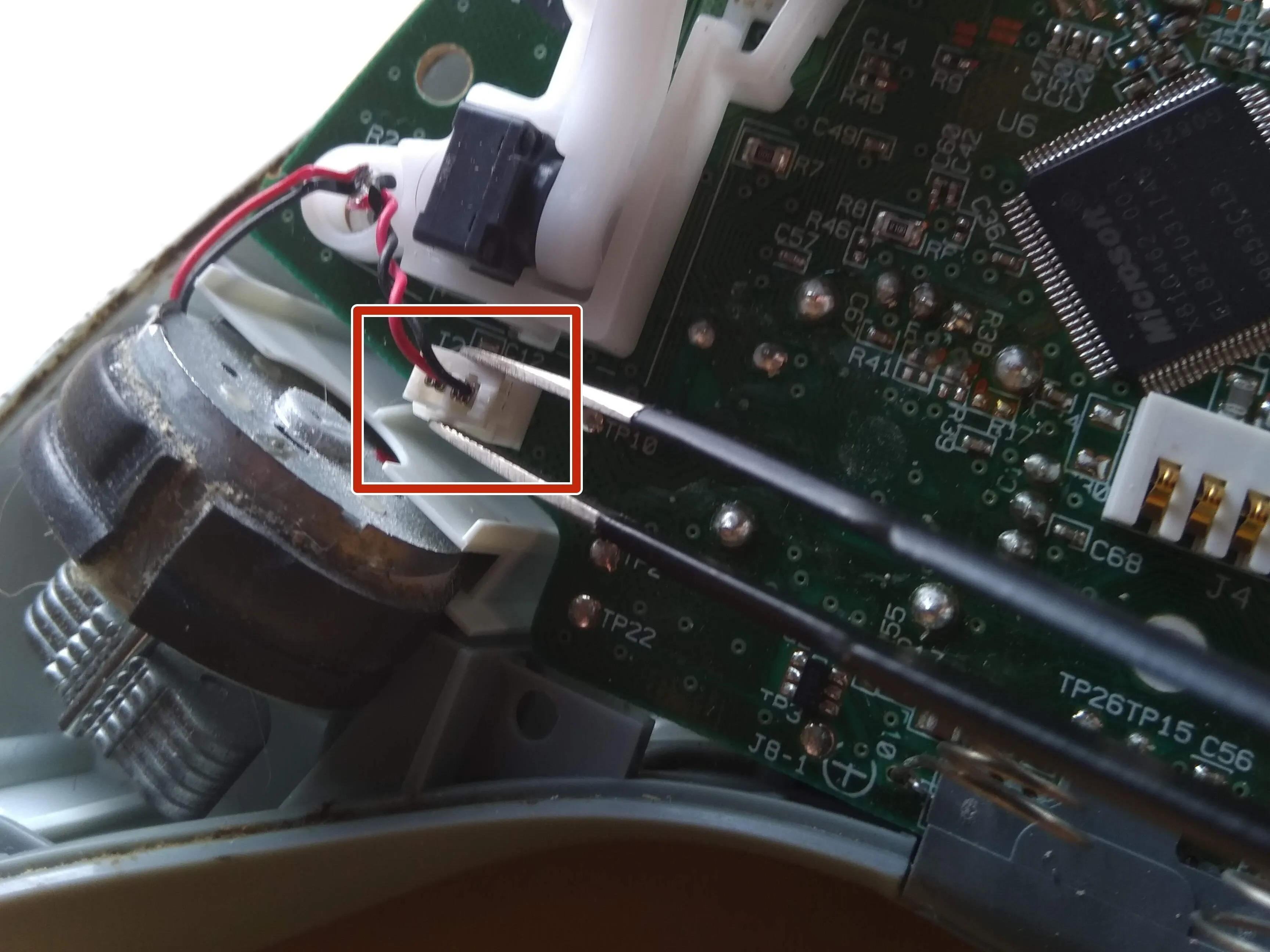

Шаг 3. Извлечение вибромоторов

• Отсоедините кабель вибромотора от печатной платы.

• НЕ используйте кабель для извлечения из печатной платы. Вы можете повредить двигатель, разъем или печатную плату, потянув за кабель.

• Отсоединив кабель вибромотора от печатной платы, снимите вибромотор.

• Используйте ту же технику для другого вибромотора на противоположной стороне.

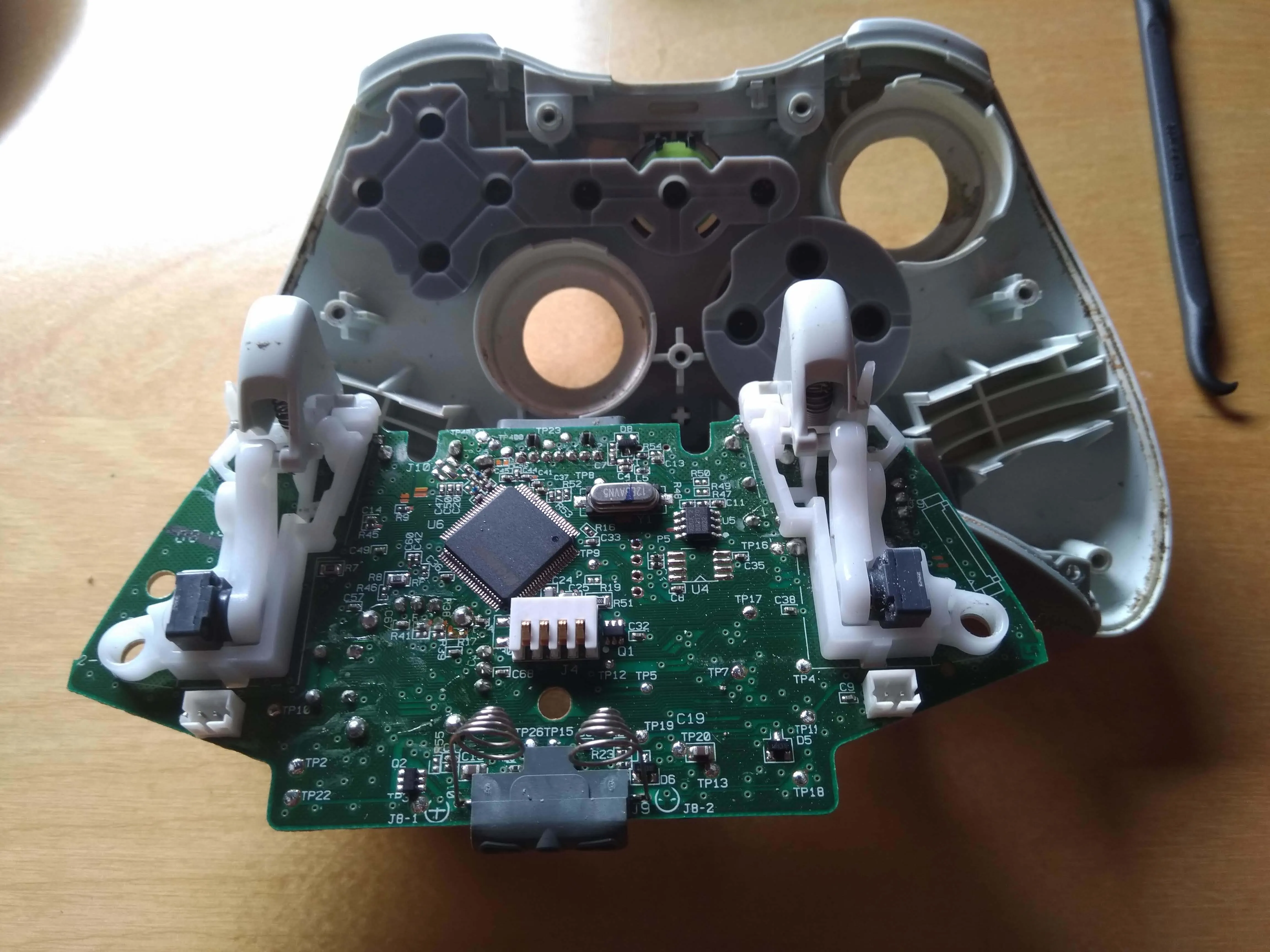

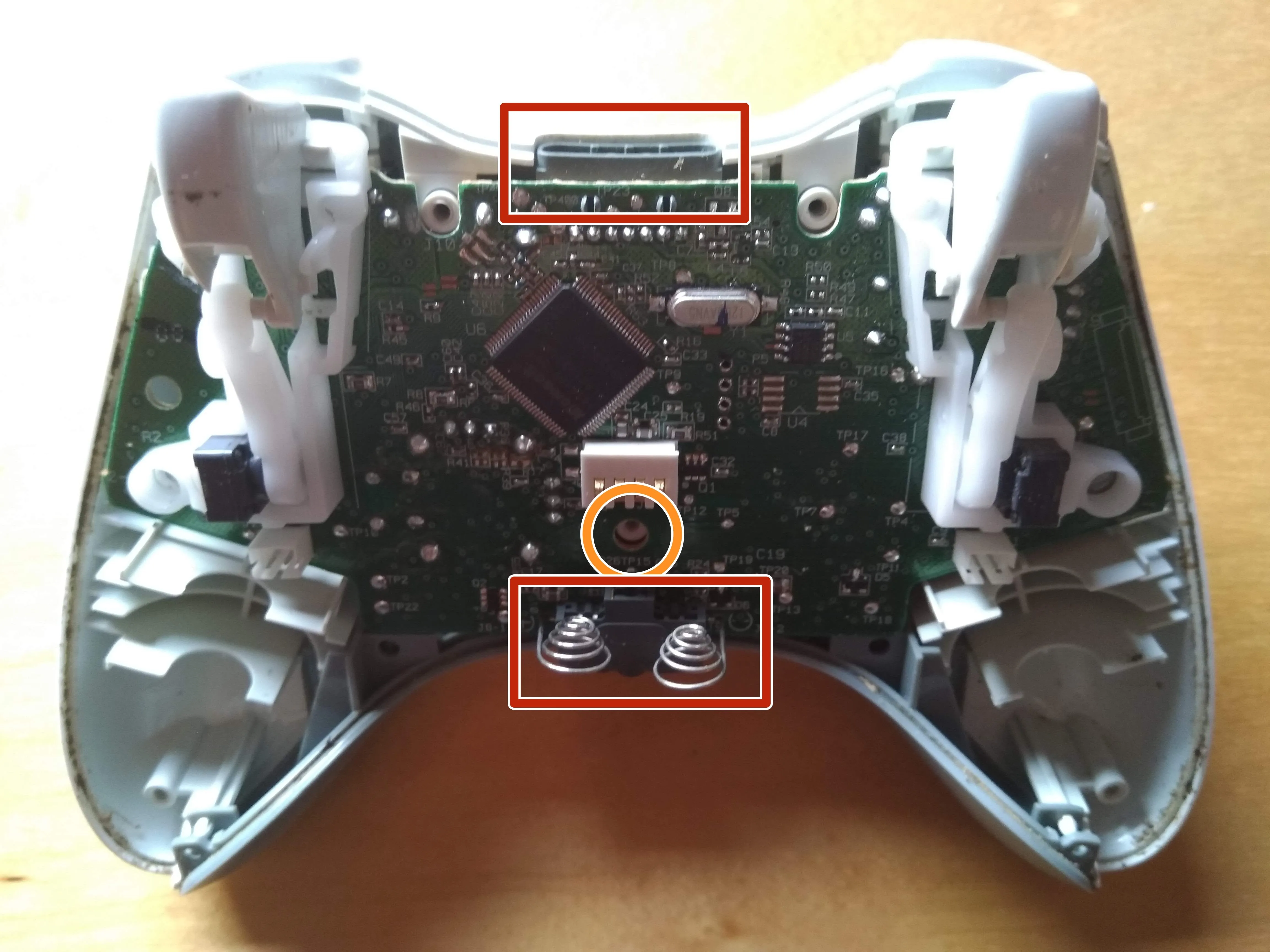

Шаг 4 Снятие печатной платы

• Убедитесь, что передняя половина контроллера обращена к вам.

• Печатная плата должна просто выниматься без особых усилий, если ее удерживать за выделенные области.

• Если печатная плата не выходит свободно, приложите легкое последовательное усилие под выделенной областью.

• Не забывайте о компонентах на противоположной стороне печатной платы.

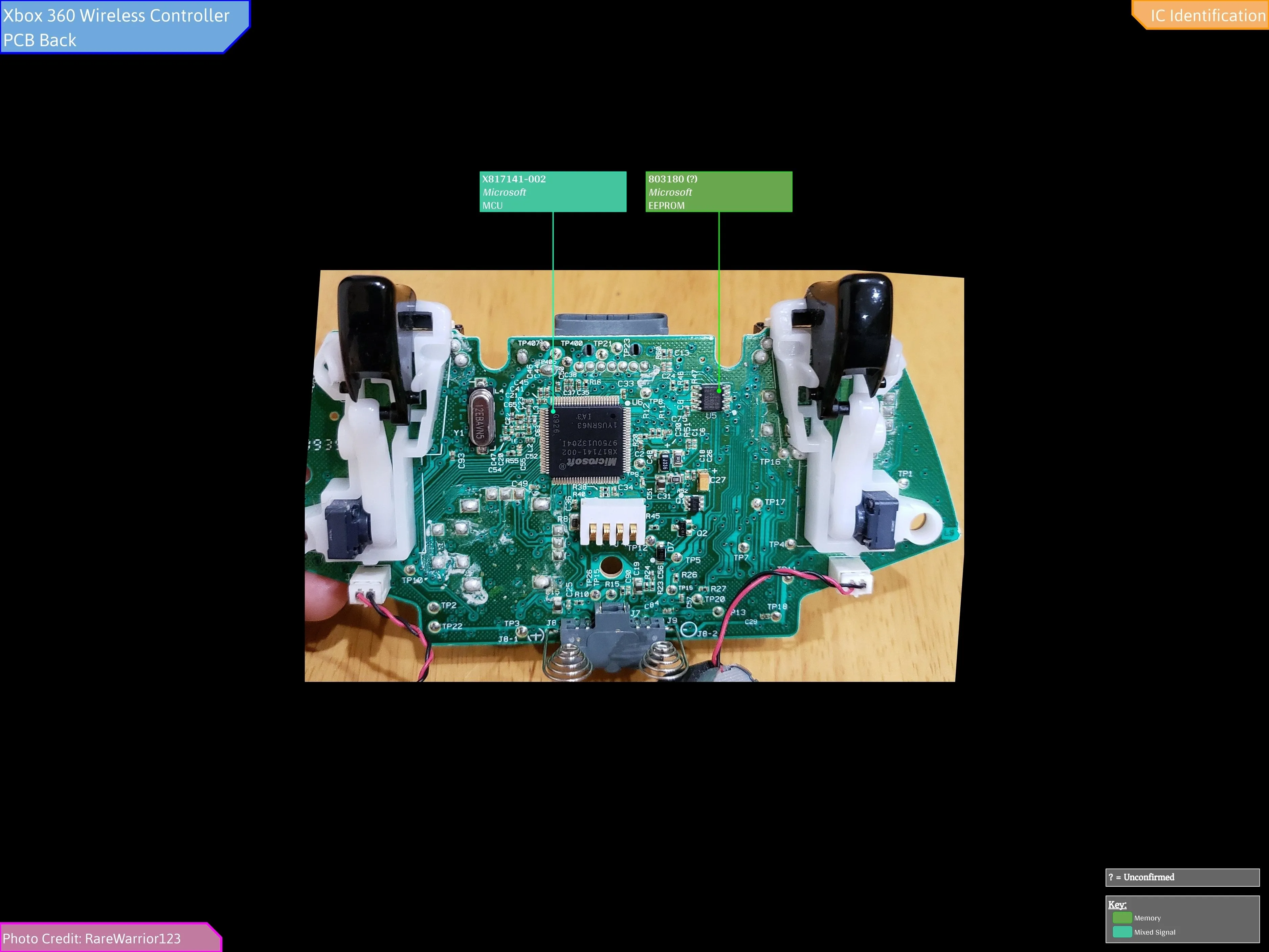

Шаг 5

• Полная идентификация микросхемы:

• Для просмотра текста вам может потребоваться увеличить его.

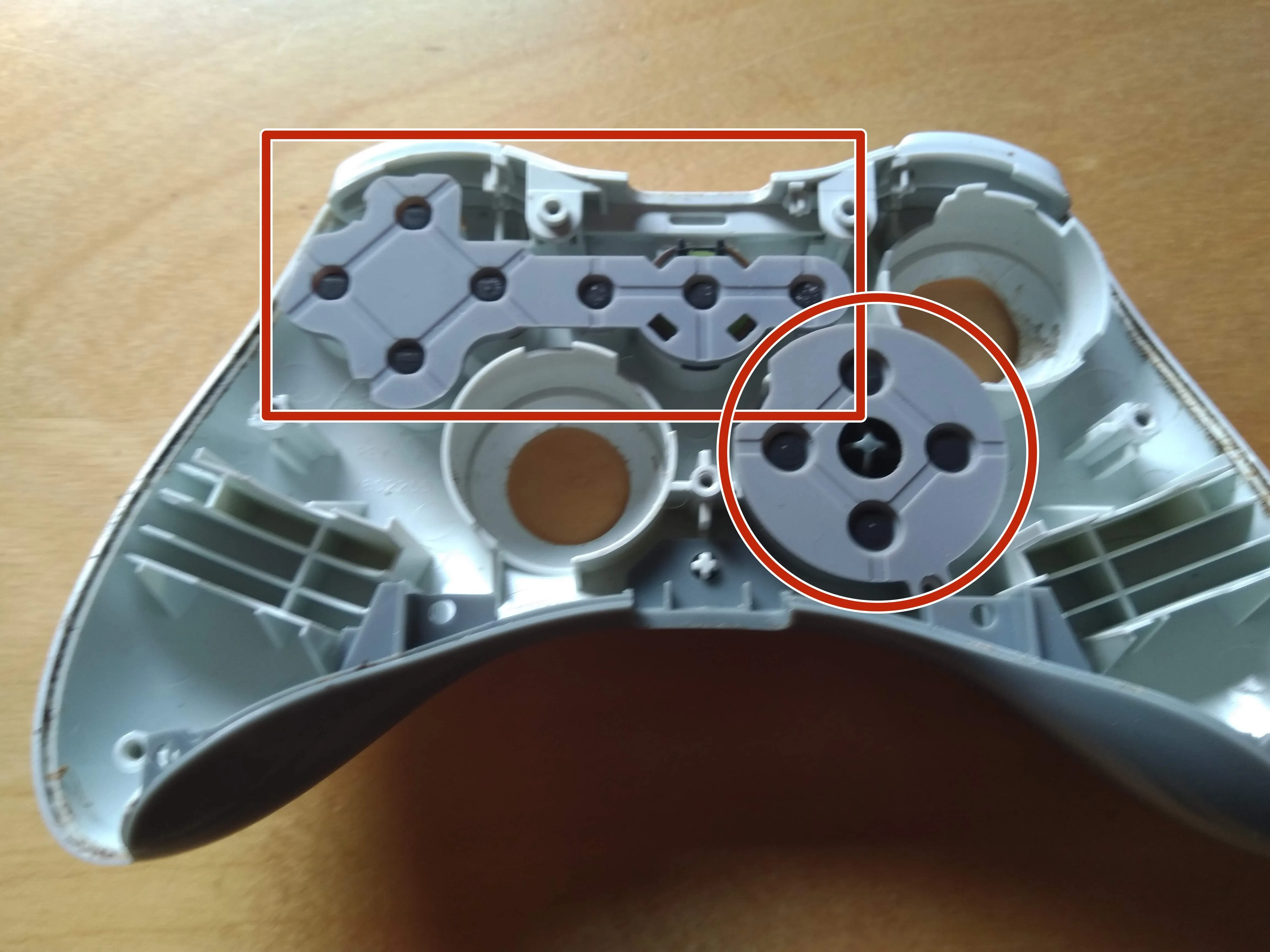

Шаг 6 Снятие кнопок и бампера

• Аккуратно отделите токопроводящие резиновые накладки, чтобы обнажить тыльную сторону кнопок

• Извлеките кнопки A, B, X, Y, Back, Start и Guide. Можно также снять втулку кнопки Guide.

• Теперь можно снять бампер в верхней части.

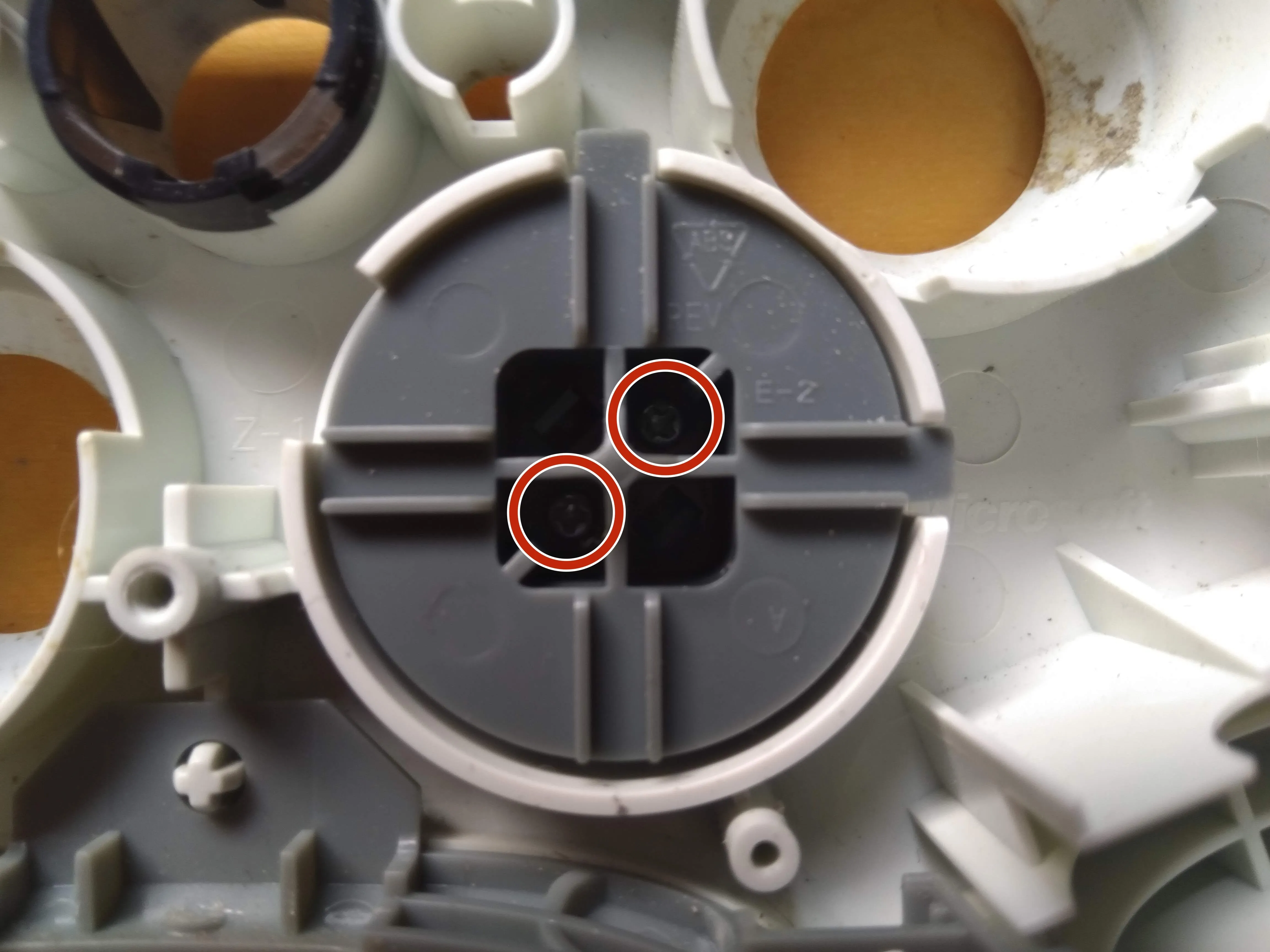

Шаг 7. Снятие D-Pad

• Открутите два последних винта в D-pad с помощью крестовой отвертки #0.

• С помощью пинцета сожмите фиксаторы и снимите D-пад.

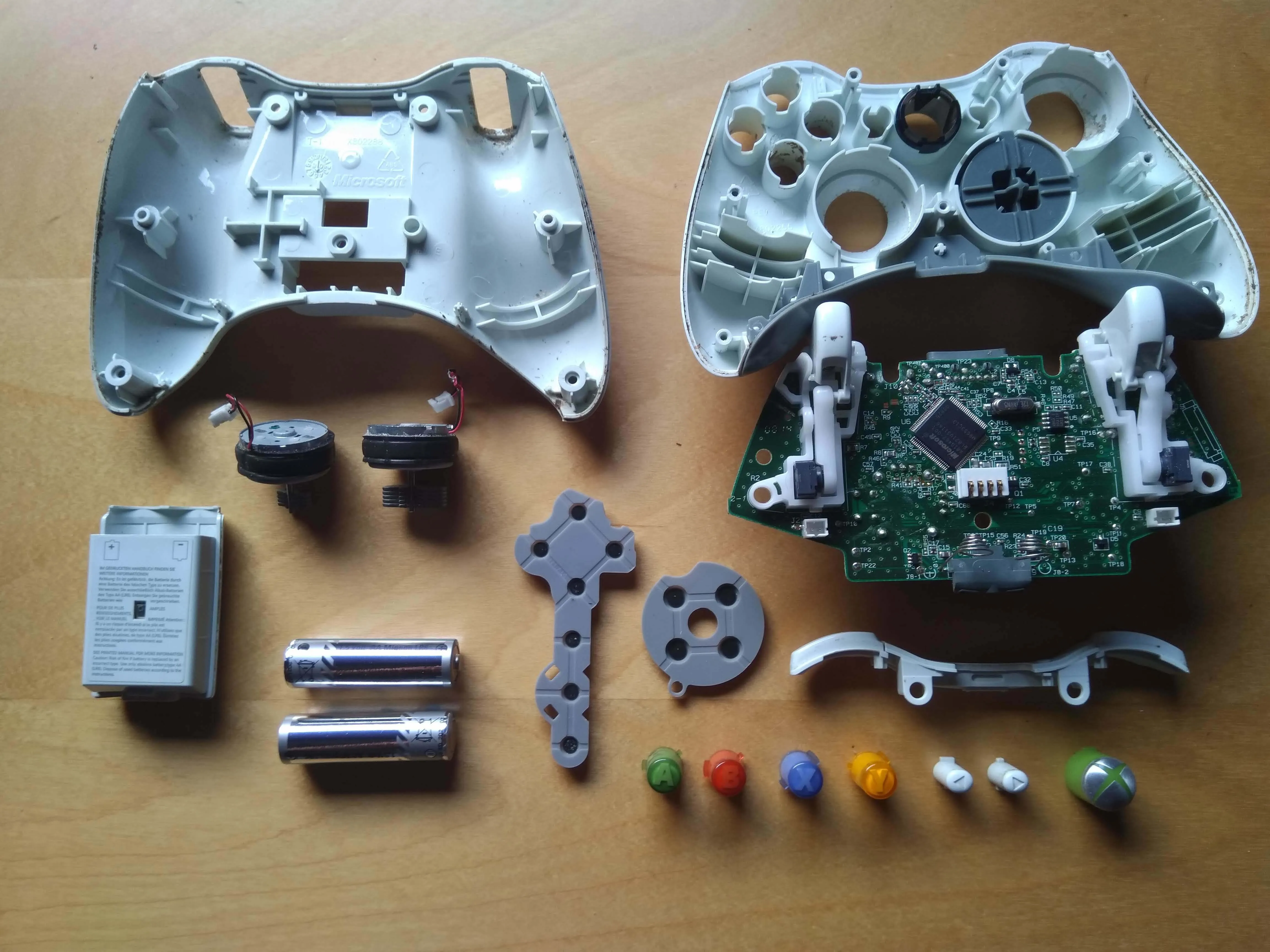

Шаг 8 Конечный результат

• И вот конечный результат: полностью разобранный контроллер Xbox 360 Wireless Controller.
