Разборка Xbox Adaptive Controller

Введение

Контроллер Xbox Adaptive Controller, разработанный с нуля с учетом требований доступных игр, оснащен большими программируемыми кнопками и множеством портов для внешних переключателей, кнопок, креплений и джойстиков. Но сделала ли Microsoft внутреннюю часть своего нового модного контроллера такой же доступной и настраиваемой, как и внешнюю? Есть только один способ узнать это - разборка!

Подключайтесь к нам на Facebook, Instagram и Twitter. У нас также есть новостная рассылка, если вы любите электронную почту.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка адаптивного контроллера Xbox

• Этот уникальный контроллер, созданный для обеспечения доступности игр на консолях Xbox One и ПК с Windows 10, отличается большими возможностями, а не техническими характеристиками. Вот что мы знаем:

• Девятнадцать портов 3,5 мм, два порта USB 2.0, один порт USB-C и один 3,5-мм разъем для стереогарнитуры.

• Беспроводной Bluetooth Xbox

• Совместимость с креплениями AMPS и штативами

• Перезаряжаемый литий-полимерный аккумулятор

• 292 мм (Д) x 130 мм (Ш) x 23 мм (В)

Шаг 2

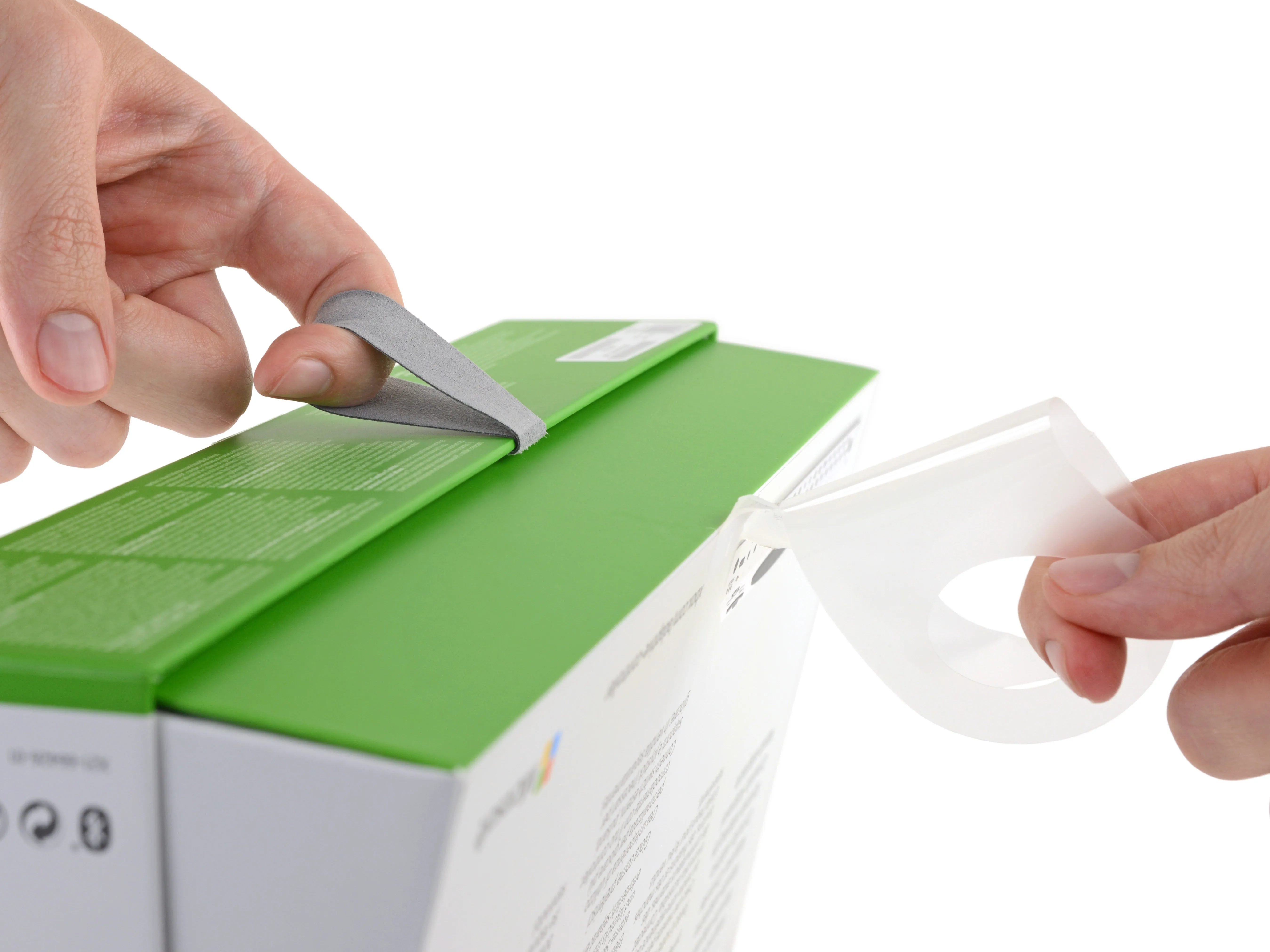

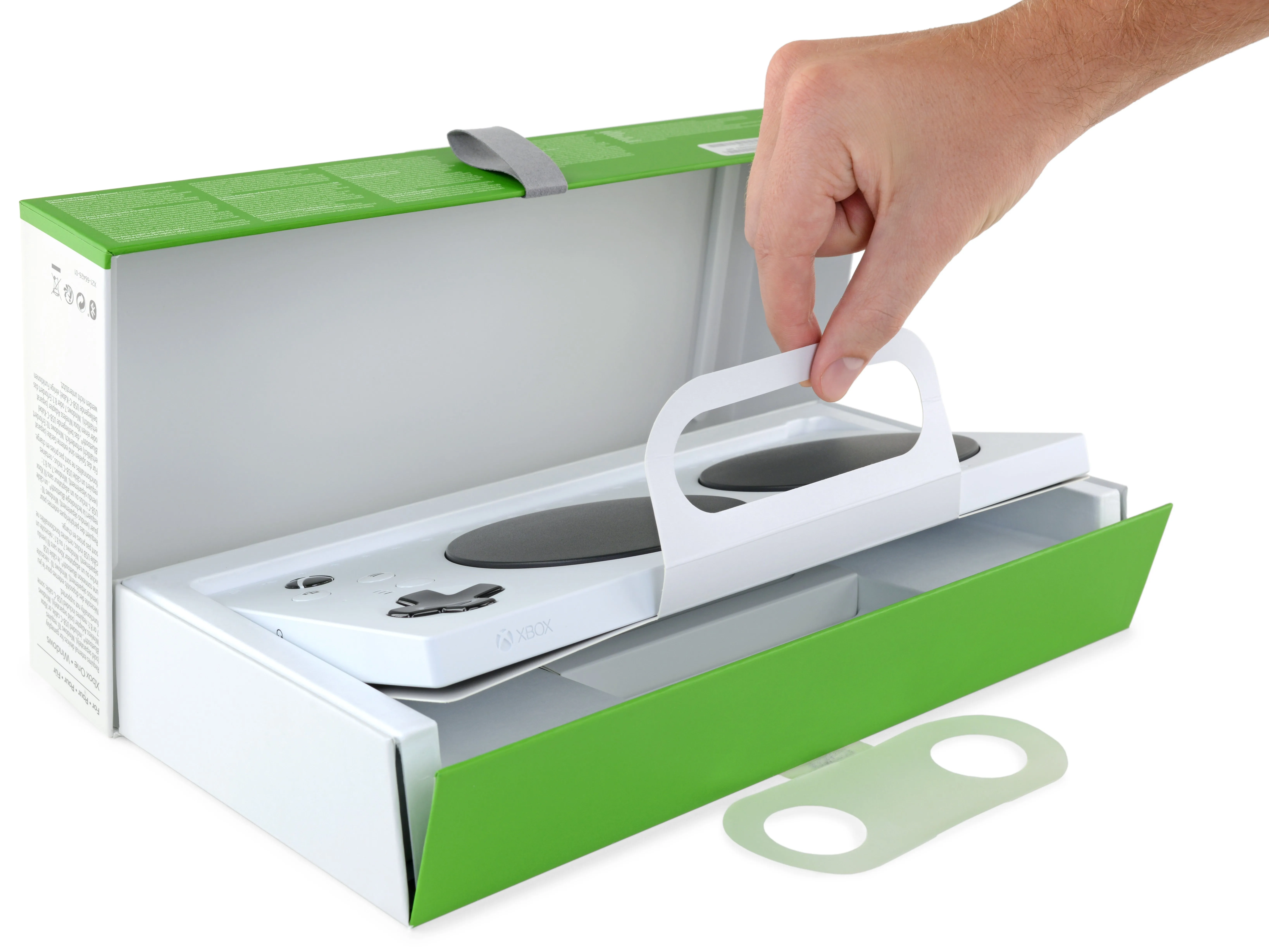

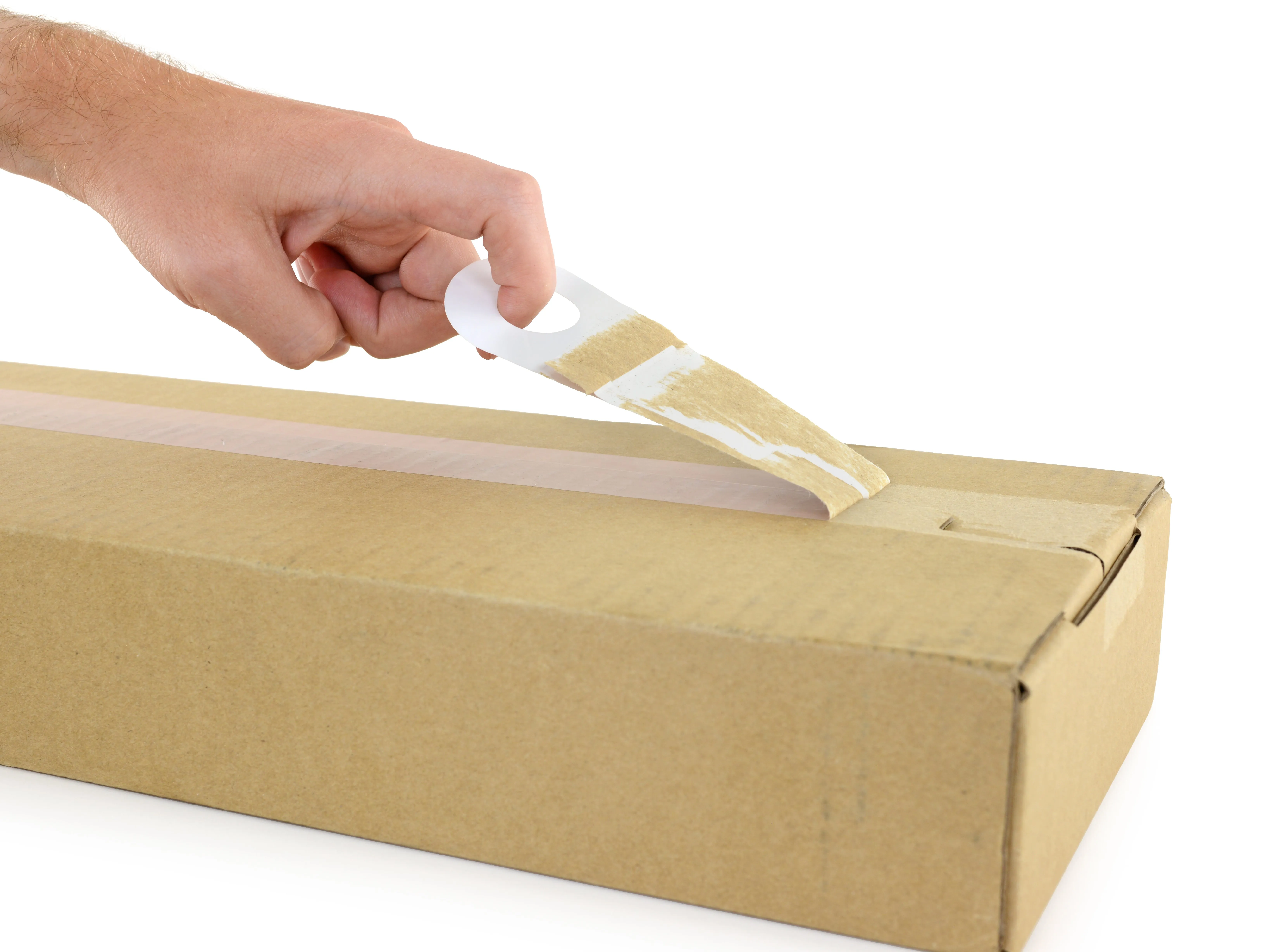

• Упаковка разработана таким образом, чтобы ее было очень легко открыть. Прекрасные большие ручки для извлечения лотка с аппаратным обеспечением.

Шаг 3

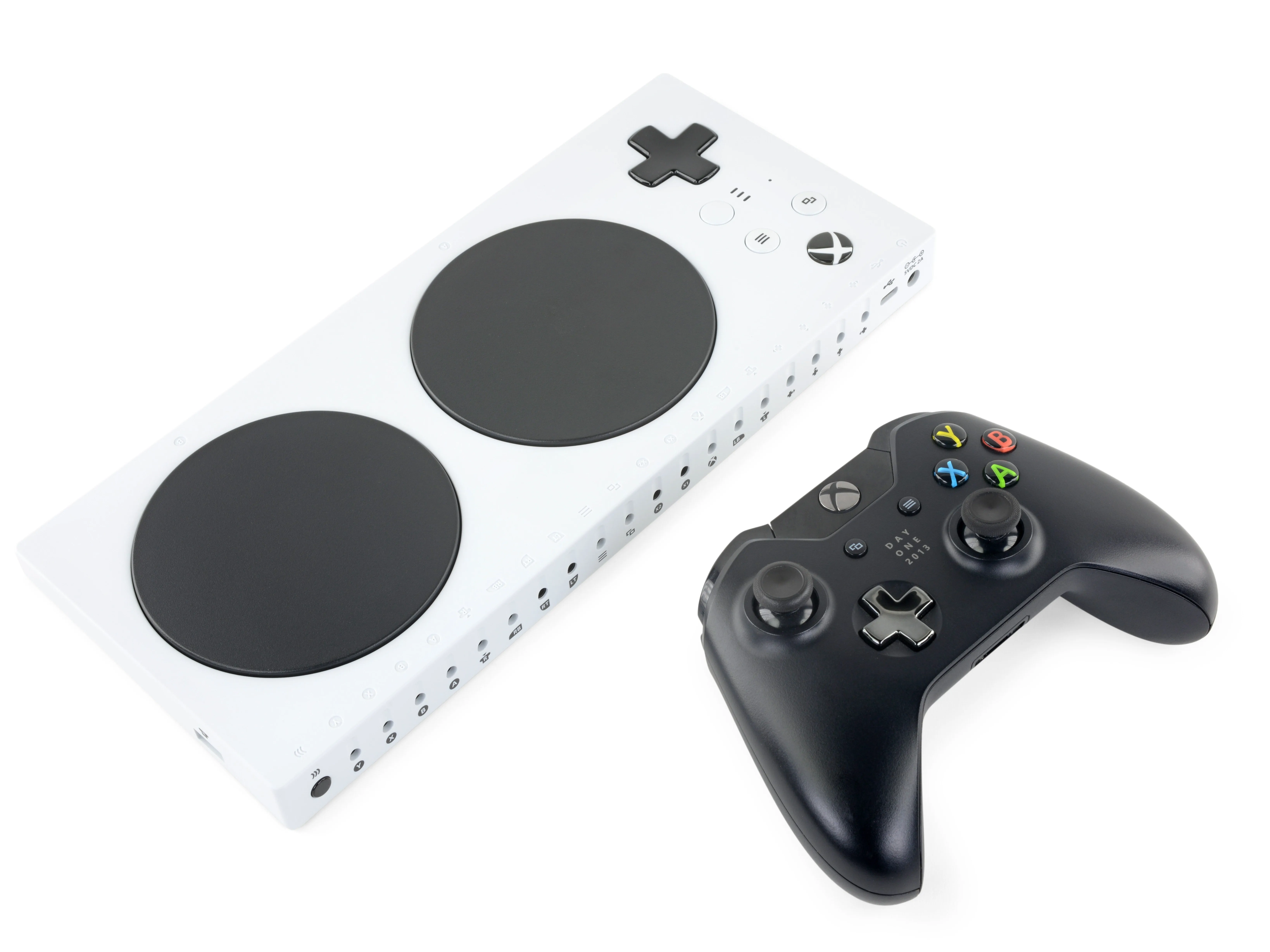

• Сравнение с обычным контроллером Xbox One (мы все еще качаем наш Day One Edition)

• Конечно, здесь не так много кнопок/функций, но зато гораздо больше возможностей для настройки.

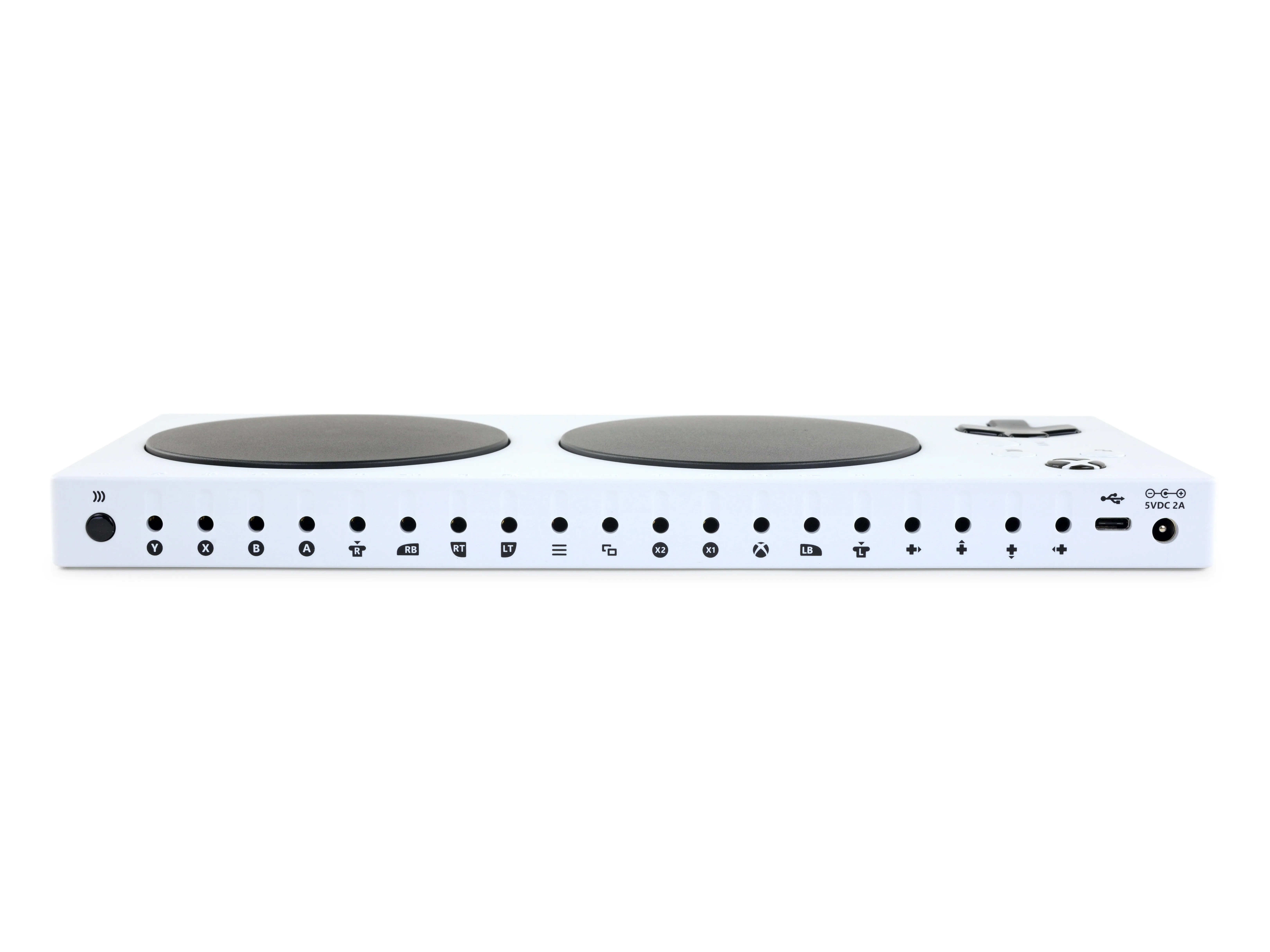

• На задней стороне контроллера расположено в общей сложности девятнадцать портов для подключения 3,5 мм. Они позволяют использовать практически неограниченное количество способов игры.

• Некоторые из них цифровые, некоторые аналоговые, а некоторые и те, и другие! Microsoft была достаточно любезна, чтобы рассказать обо всем этом пользователям в этих двухруководствах ..

• 'Переключатели... позволяют людям с ограниченной подвижностью управлять игрой с помощью различных частей тела, например, головы, ног или рта. Но переключатели, обычно производимые компаниями, поставляющими медицинские товары, могут быть дорогими - до 200 долларов за штуку - и громоздкими'. -wired

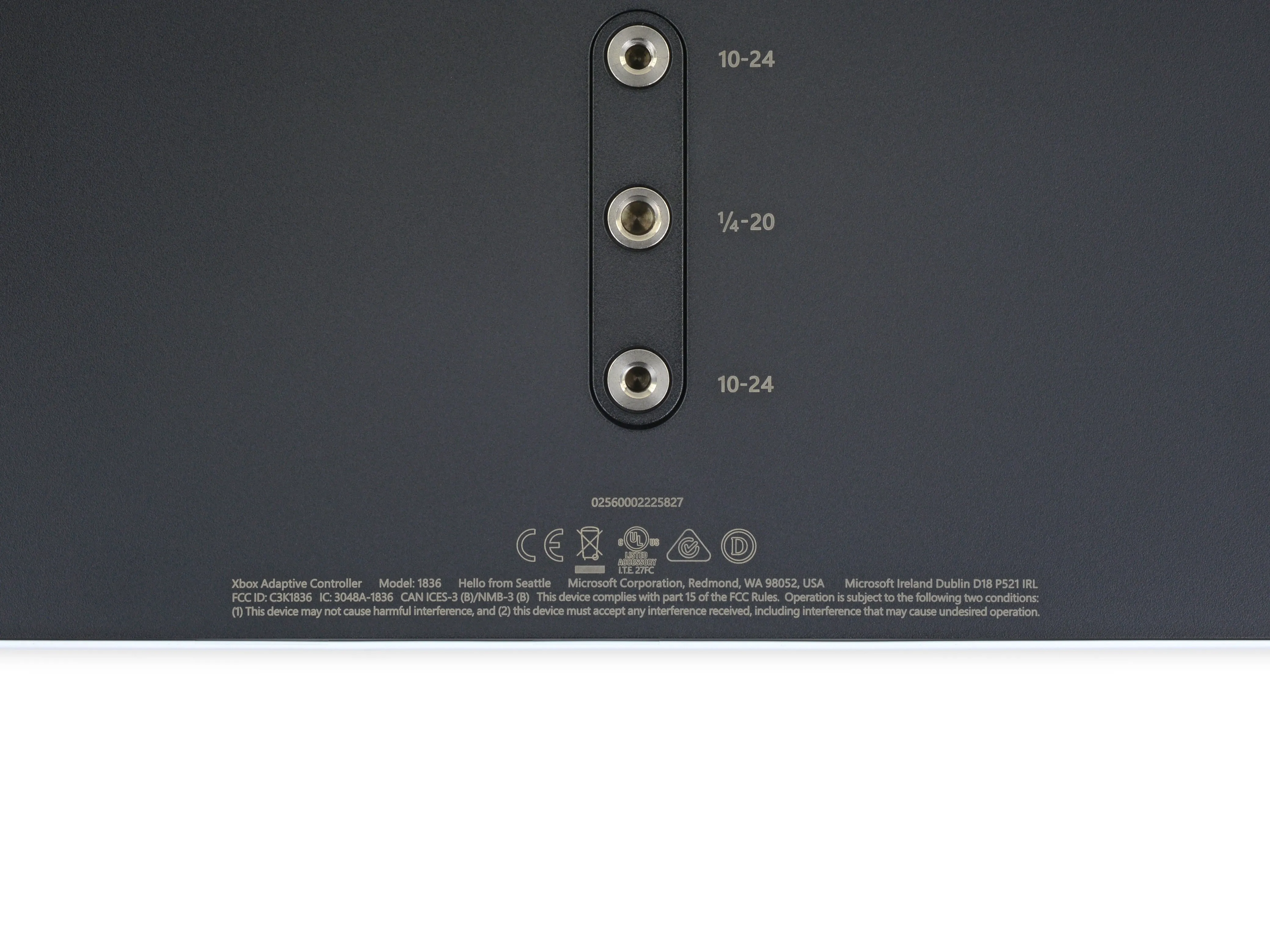

• Привет из Сиэтла! Модель 1836. Кроме того, три резьбовых точки крепления, так что вы можете закрепить эту штуку так, как вам нужно.

Шаг 4

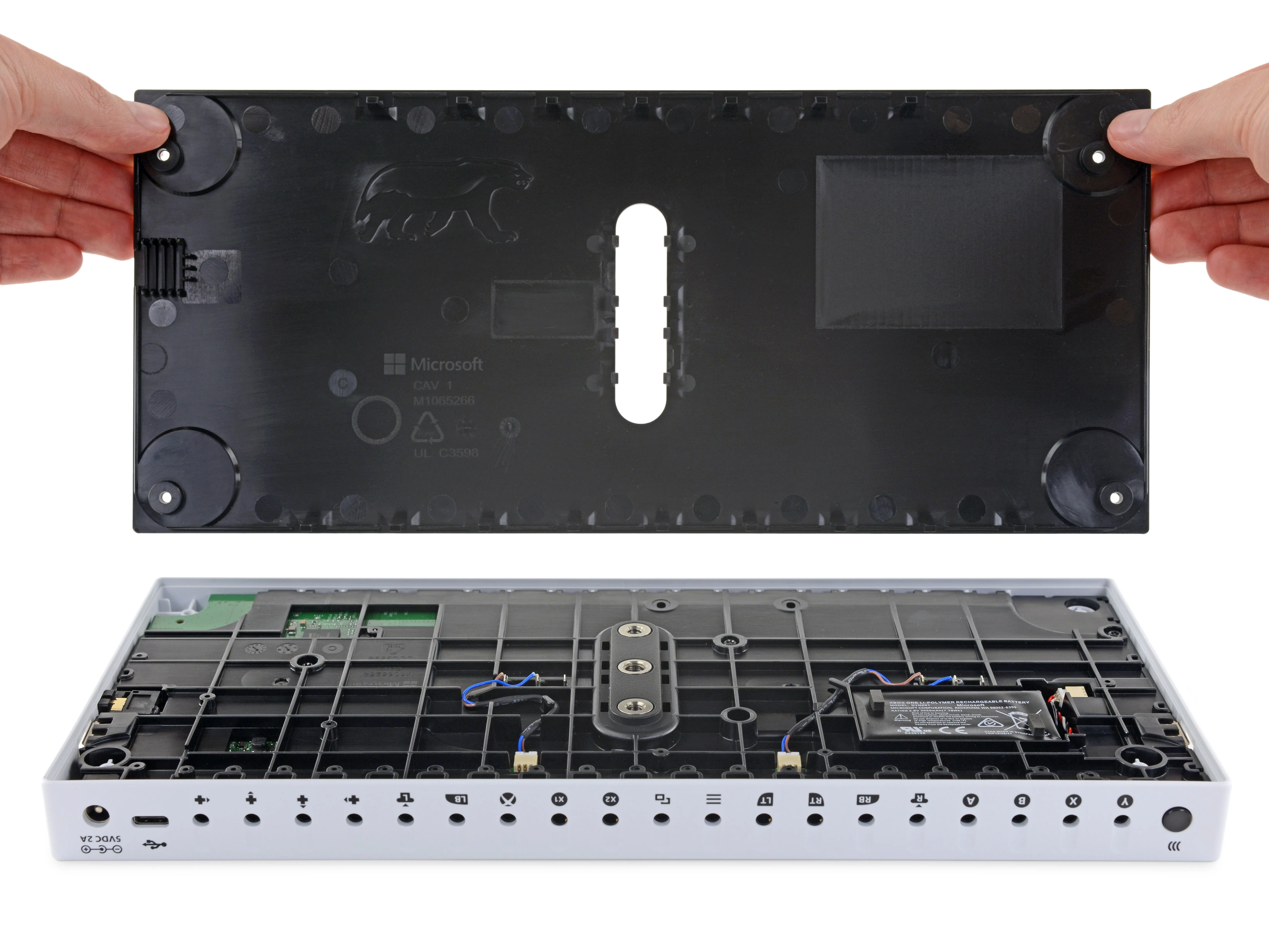

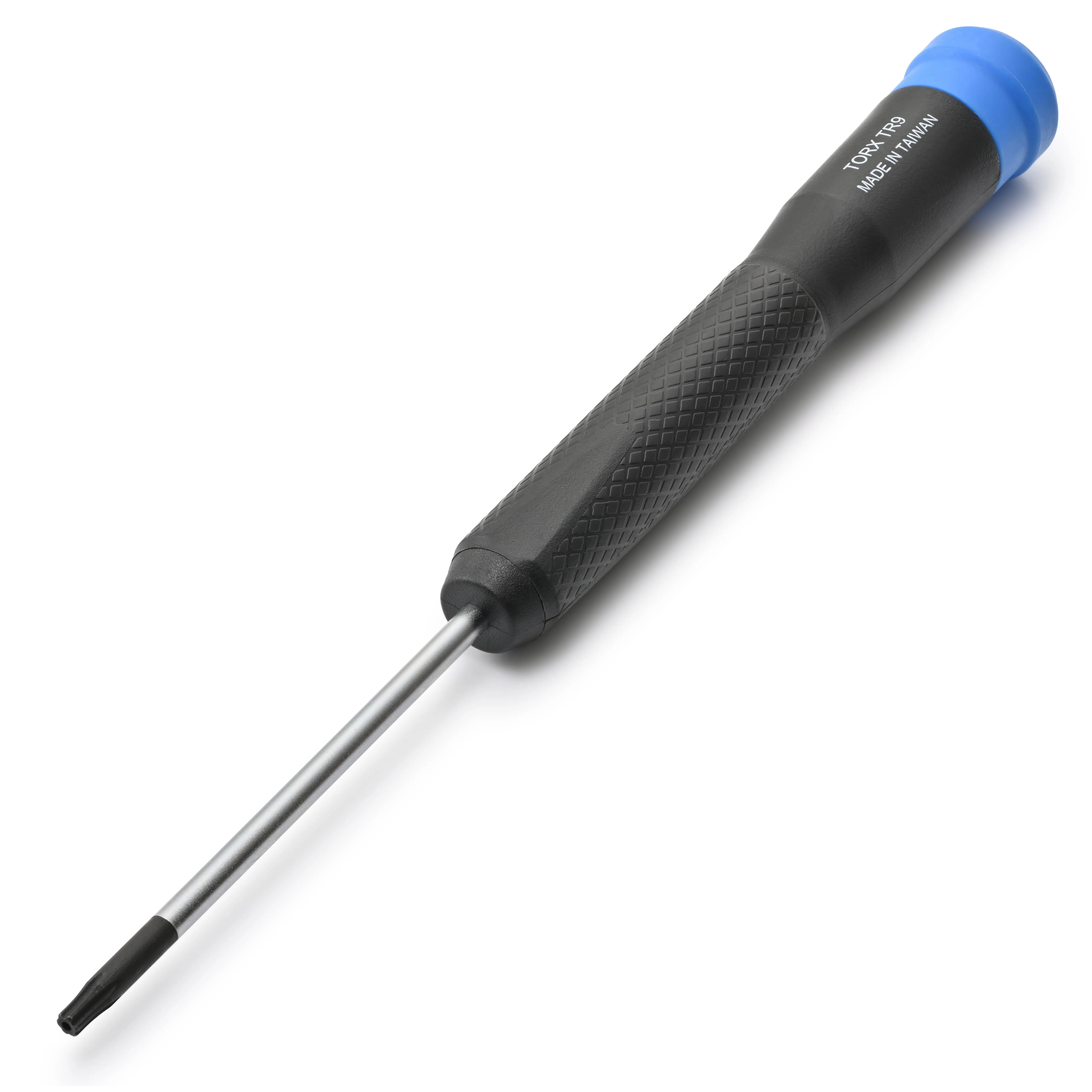

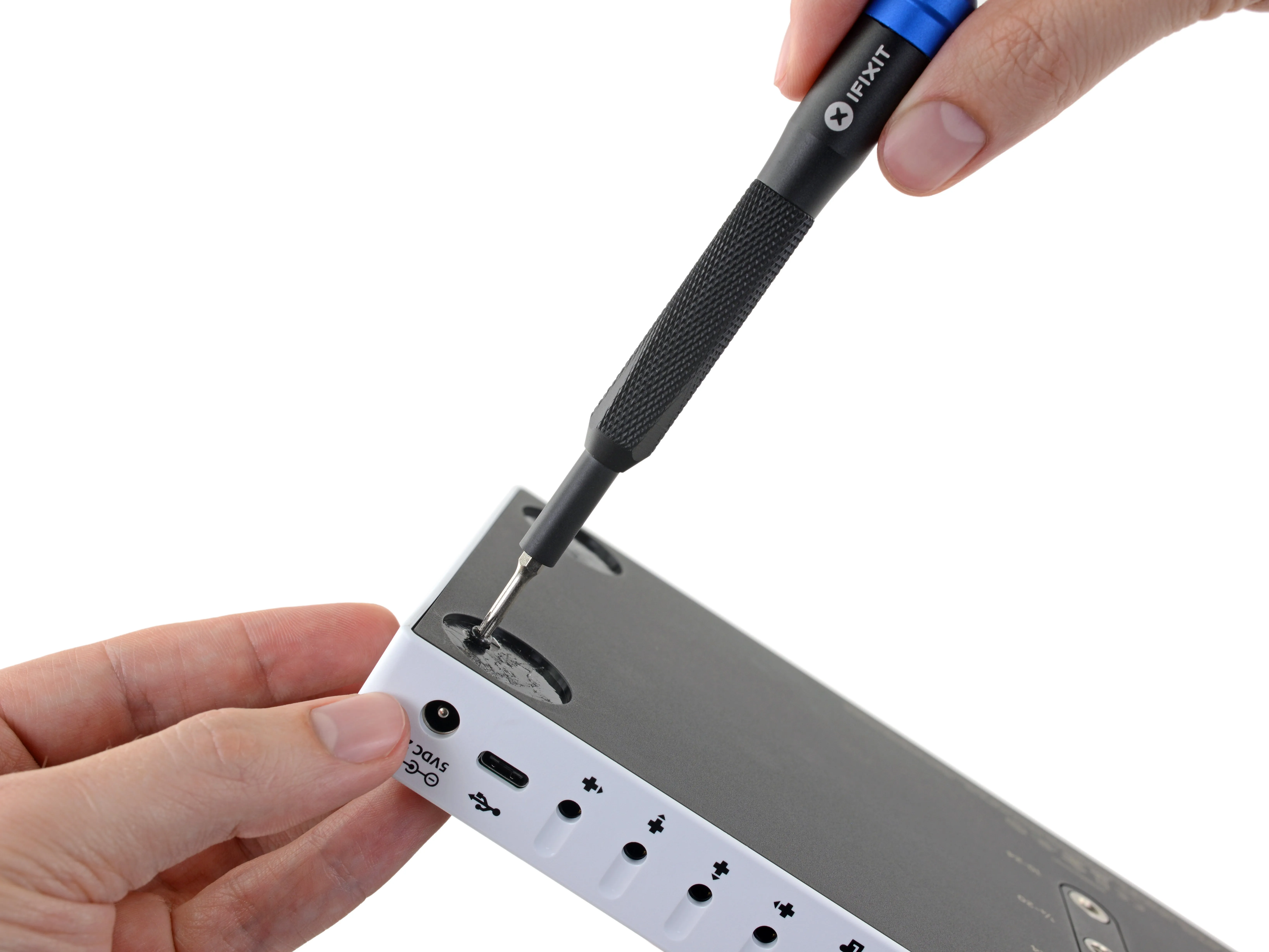

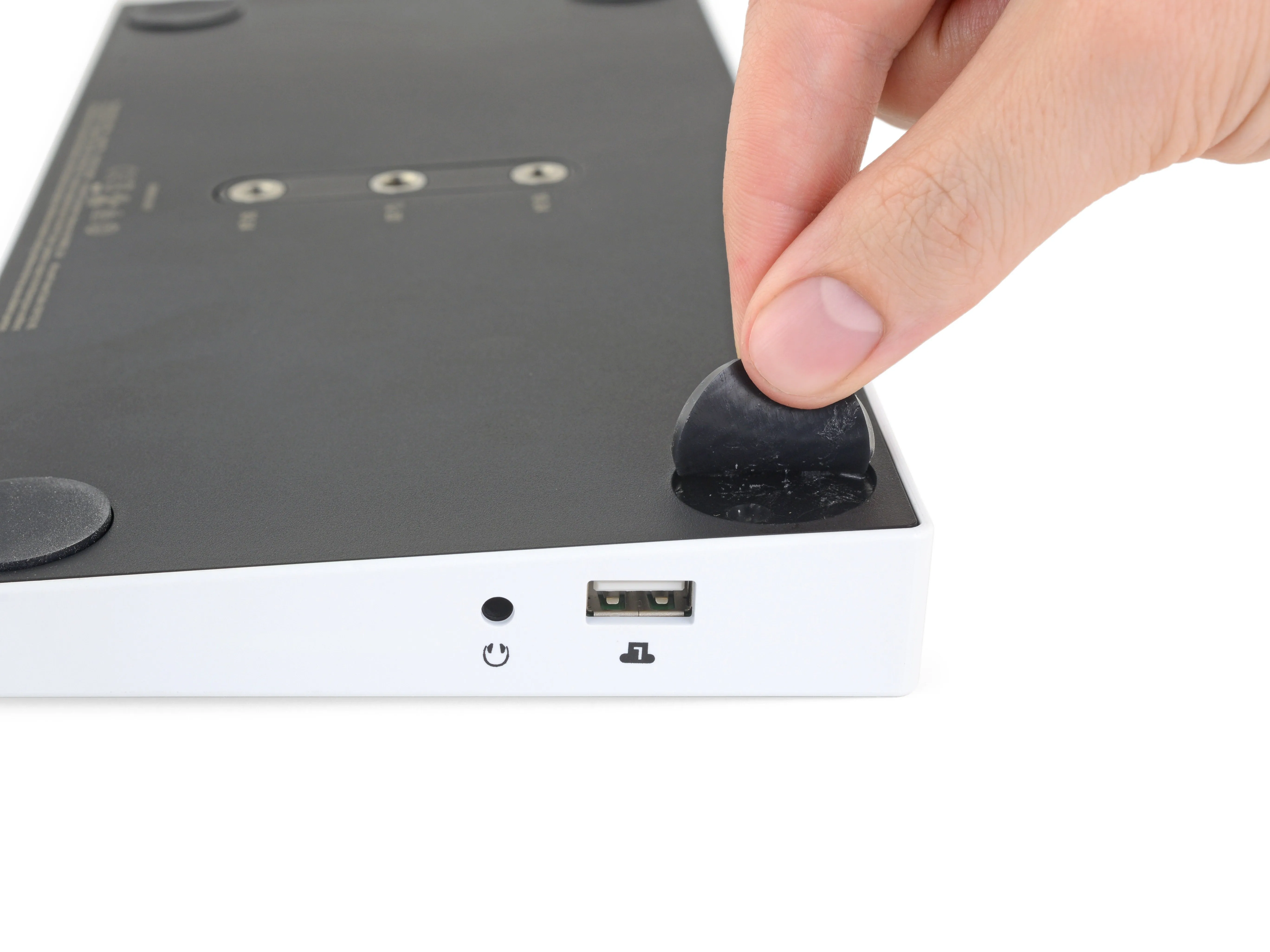

• Четыре резиновые ножки скрывают несколько винтов. T9 Torx Безопасность! Винты безопасности - это не наша чашка чая, но мы вооружены и готовы к тому, что у нас есть подходящий инструмент.

• Украшая внутренний корпусМы видим то, что кажется... медовым барсуком. Продукты Microsoft, как известно, иногда скрывают пасхальное яйцоно мы не знаем, что делать с этим!

Шаг 5

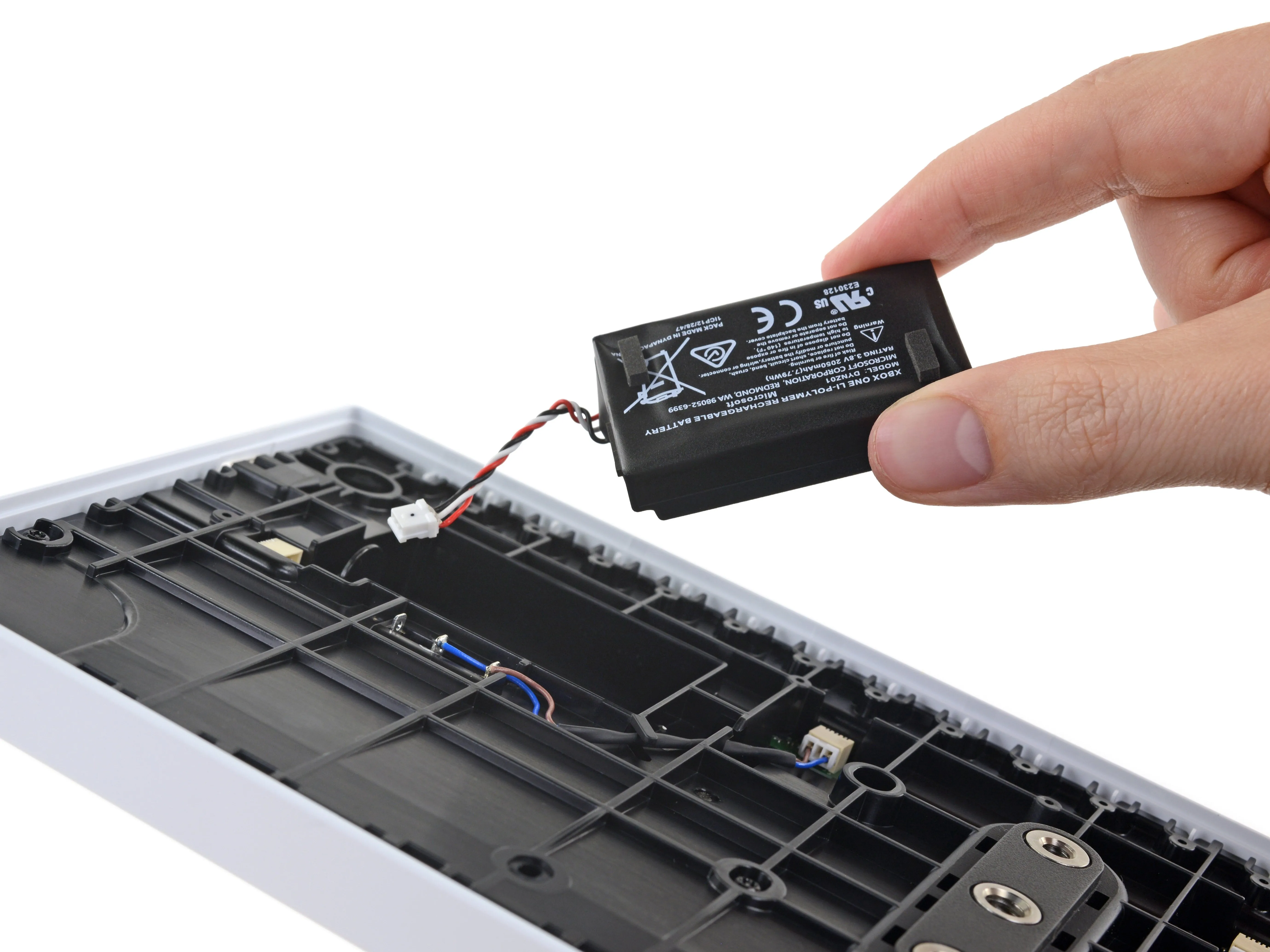

• Батарея не занимает много места, поскольку контроллер огромный

• Характеристики батареи:

• 7,79 Втч Li-Po батарея

• Потенциальное сравнение с 2 батареями AA в контроллере Xbox One.

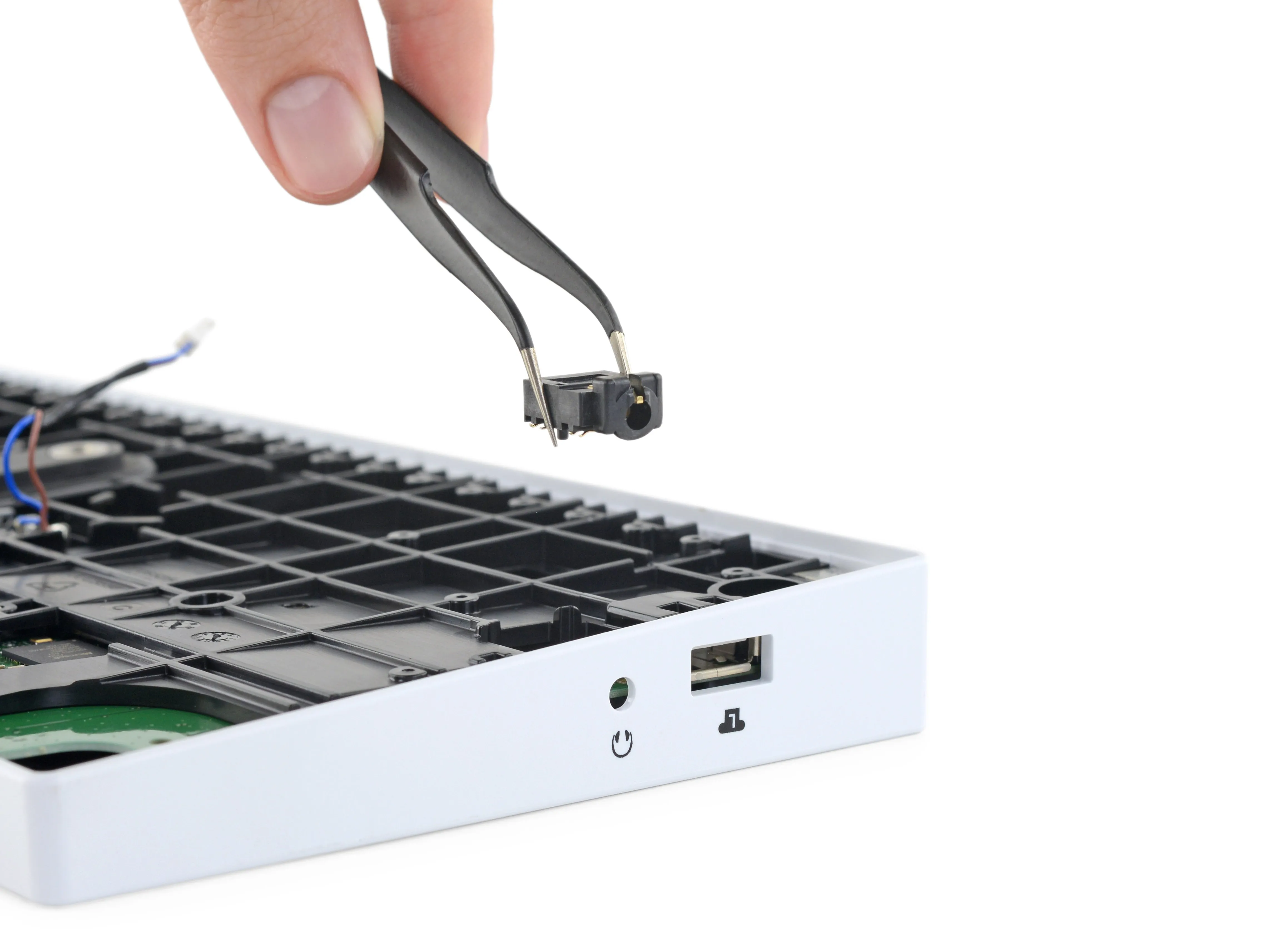

• Модульный разъем для наушников! Отлично.

• Другие порты выглядят не такими модульными - давайте изучим их дальше.

Шаг 6

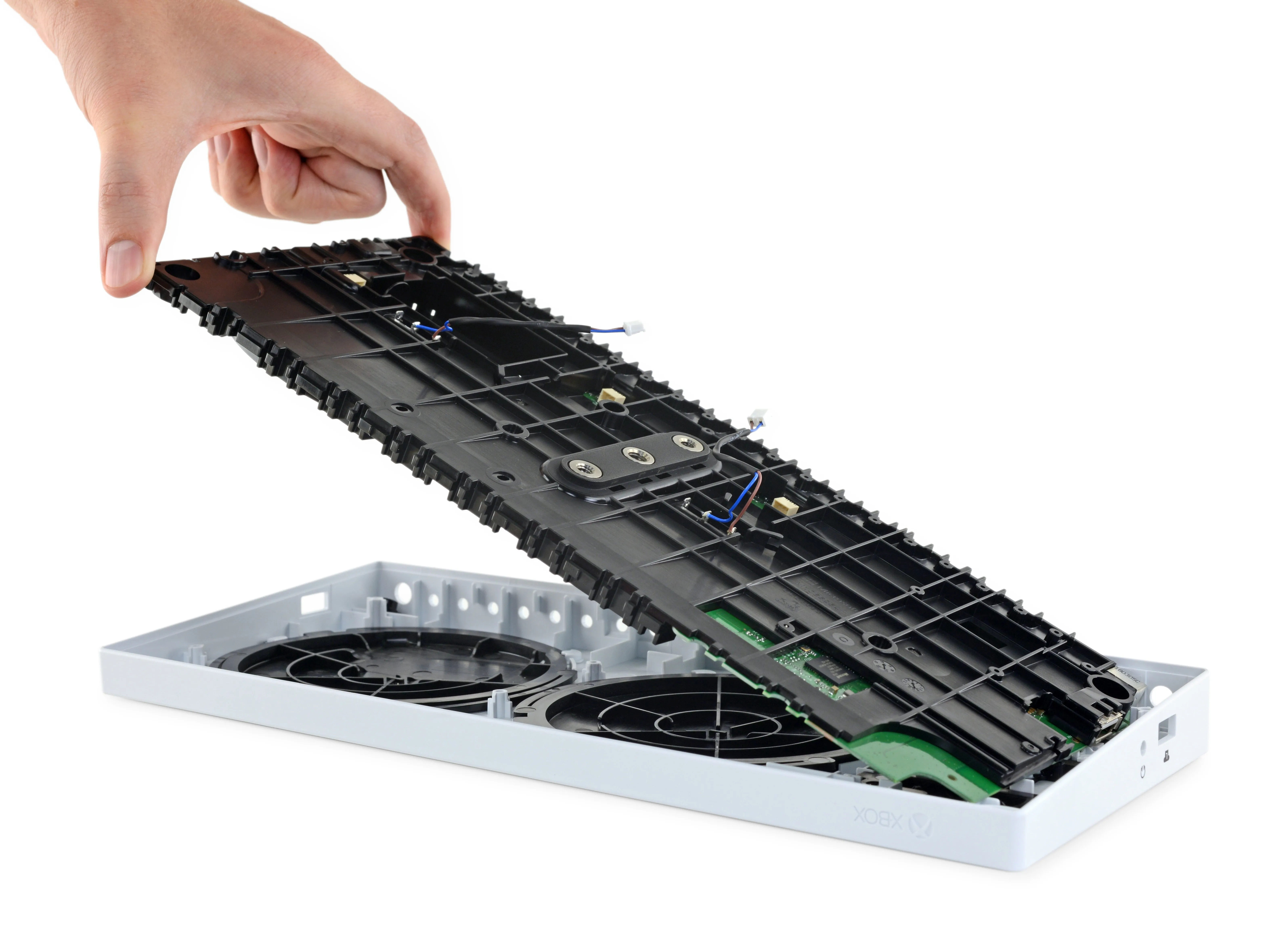

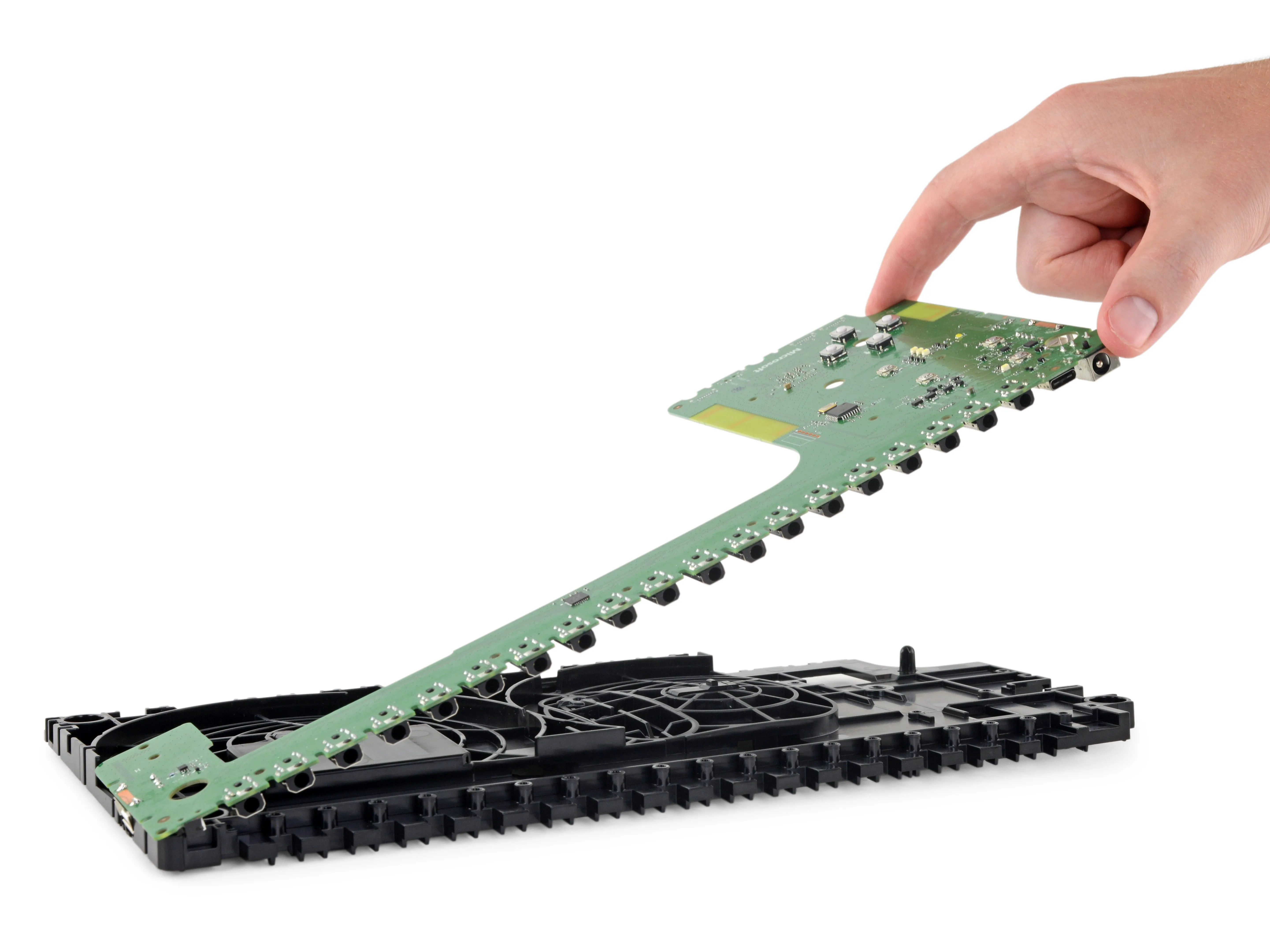

• Отделение основной платы от пластикового корпуса... больше винтов! Еще двенадцать винтов Torx и один одинокий Philips.

• Очень простая конструкция, и всего одна плата. Немного жаль, что так много портов припаяно/труднодоступно для обслуживания - но в этих девятнадцати портах для аксессуаров так много лишнего, может, это не так уж и важно? (Конечно, при условии, что вам не нужны все 19.) Помогает и то, что функции кнопок можно переназначить программно.

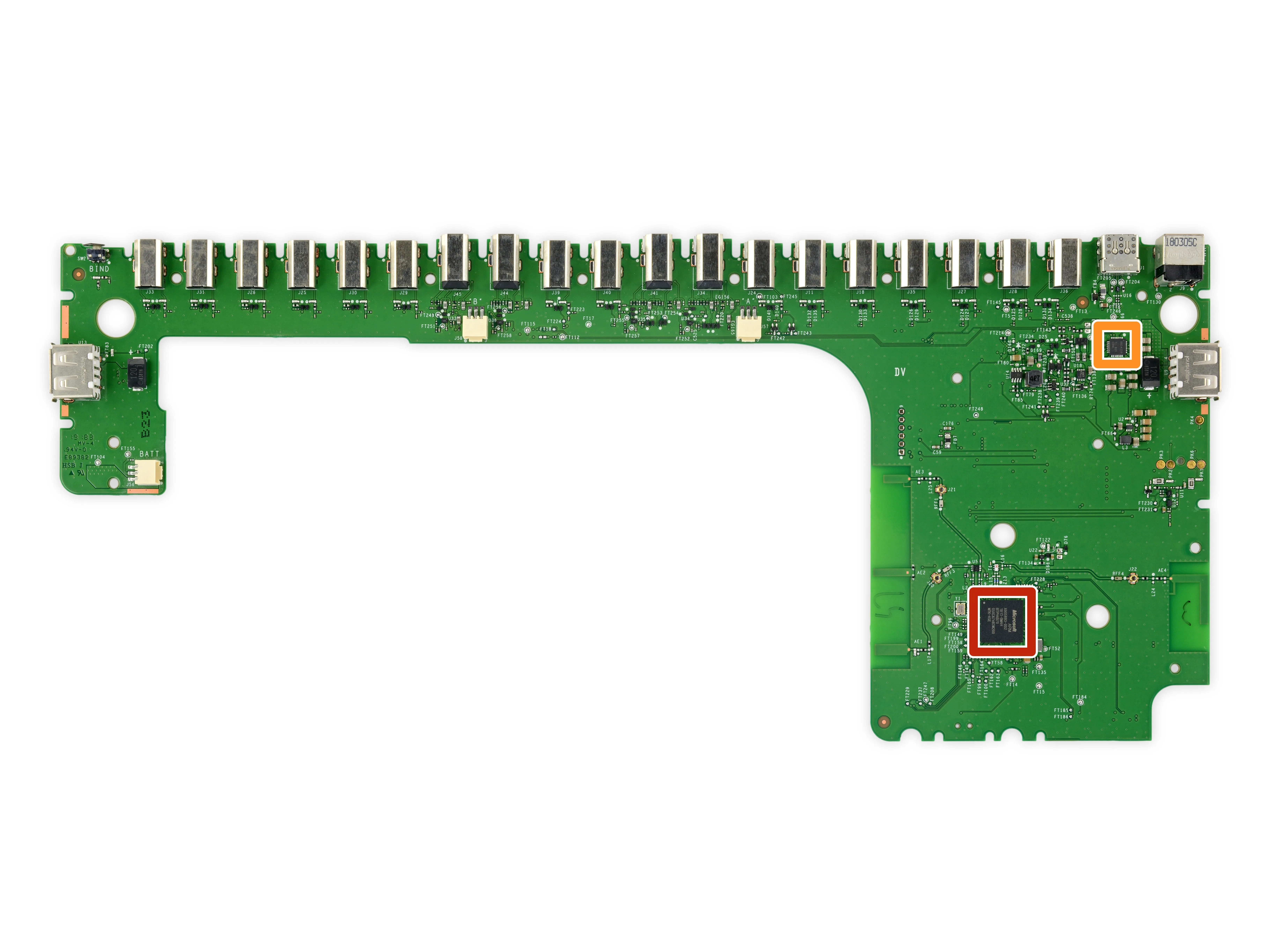

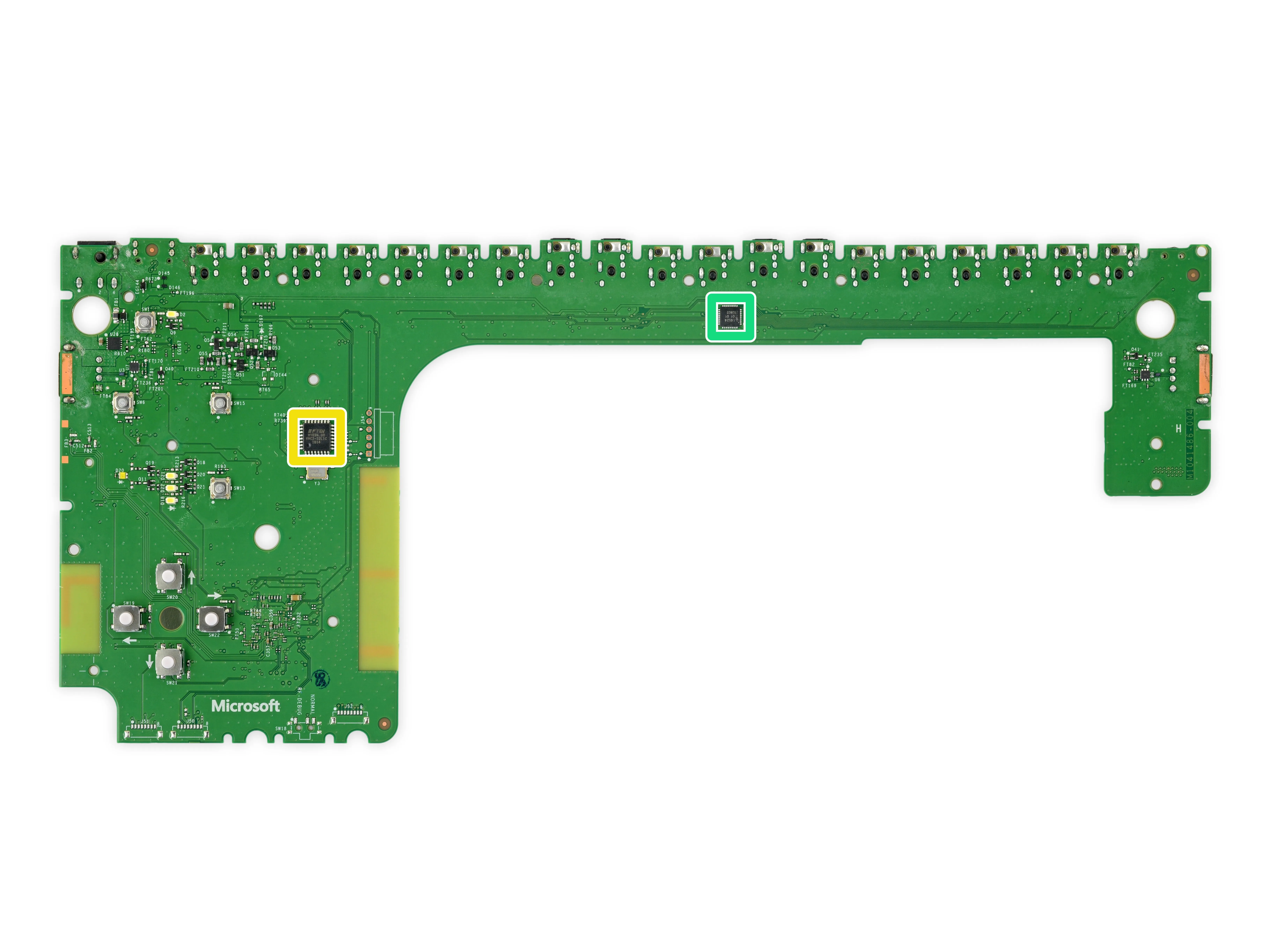

• Всего несколько чипов в этом море зеленого цвета:

• ARM-чип под брендом Microsoft с маркировкой X905893-002.

• Более чем вероятно, что это MCU. Один человек утверждает, что этот же чип стоит в контроллерах Xbox One (разновидность 1708).

• Texas Instruments BQ24250 Зарядное устройство для литий-ионных аккумуляторов 2 A с управлением траекторией питания

• FTDI Vinculum-II программируемый USB 2.0 хост

• NXP PCAL6524 Расширитель ввода/вывода

Шаг 7

• Размышления о кнопках: многие переключатели и кнопки, доступные в тандеме с этим контроллером, имеют очень специфический ход или требуют определенного усилия для переключения. Вероятно, было много мыслей о том, как нажимать каждую из этих кнопок (особенно кнопки A и B).

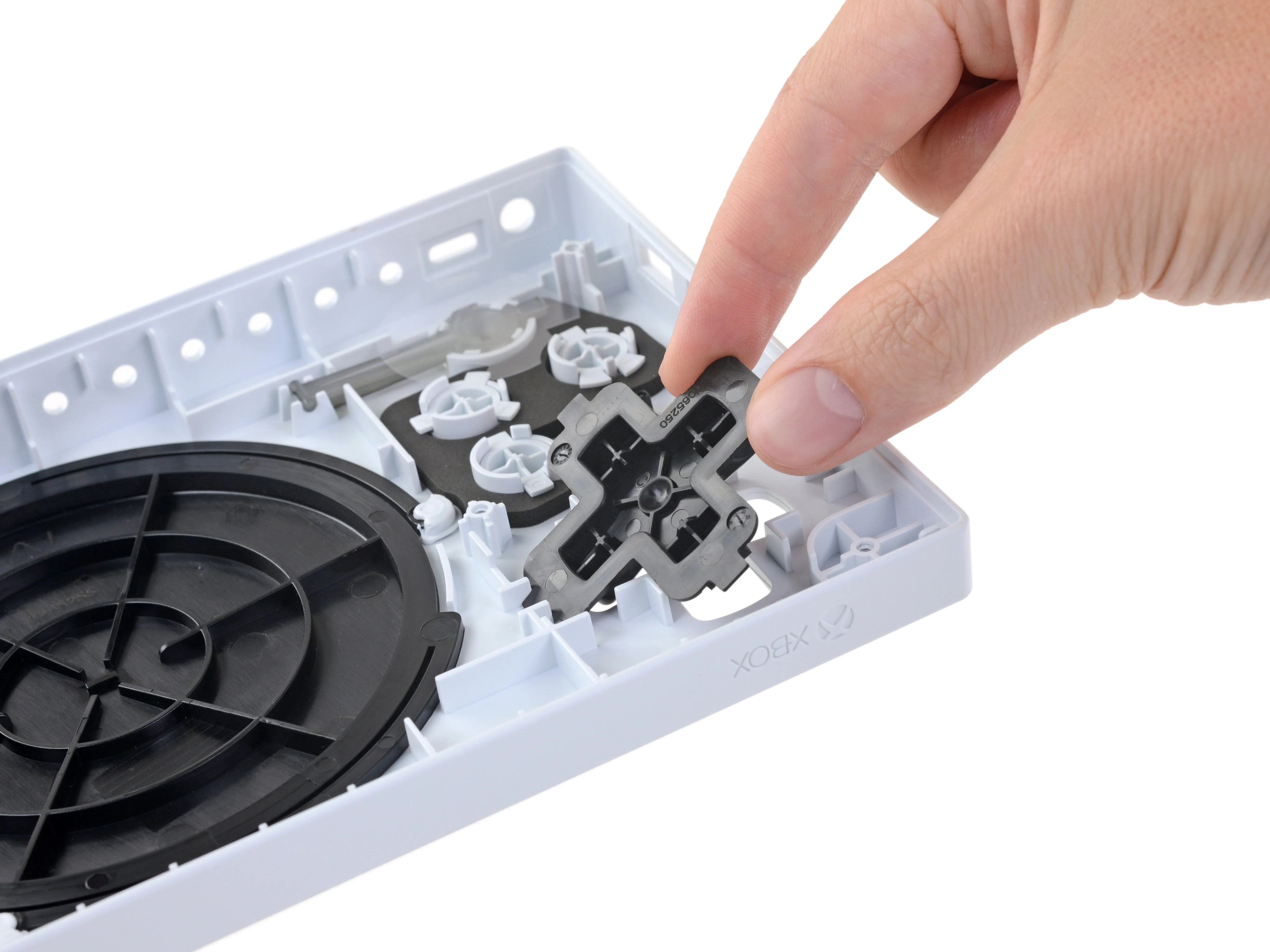

• Действие всех кнопок очень тактильно. Нет никаких резиновых прокладок, которые бы демпфировали любой из переключателей - даже те, что на D-pad!

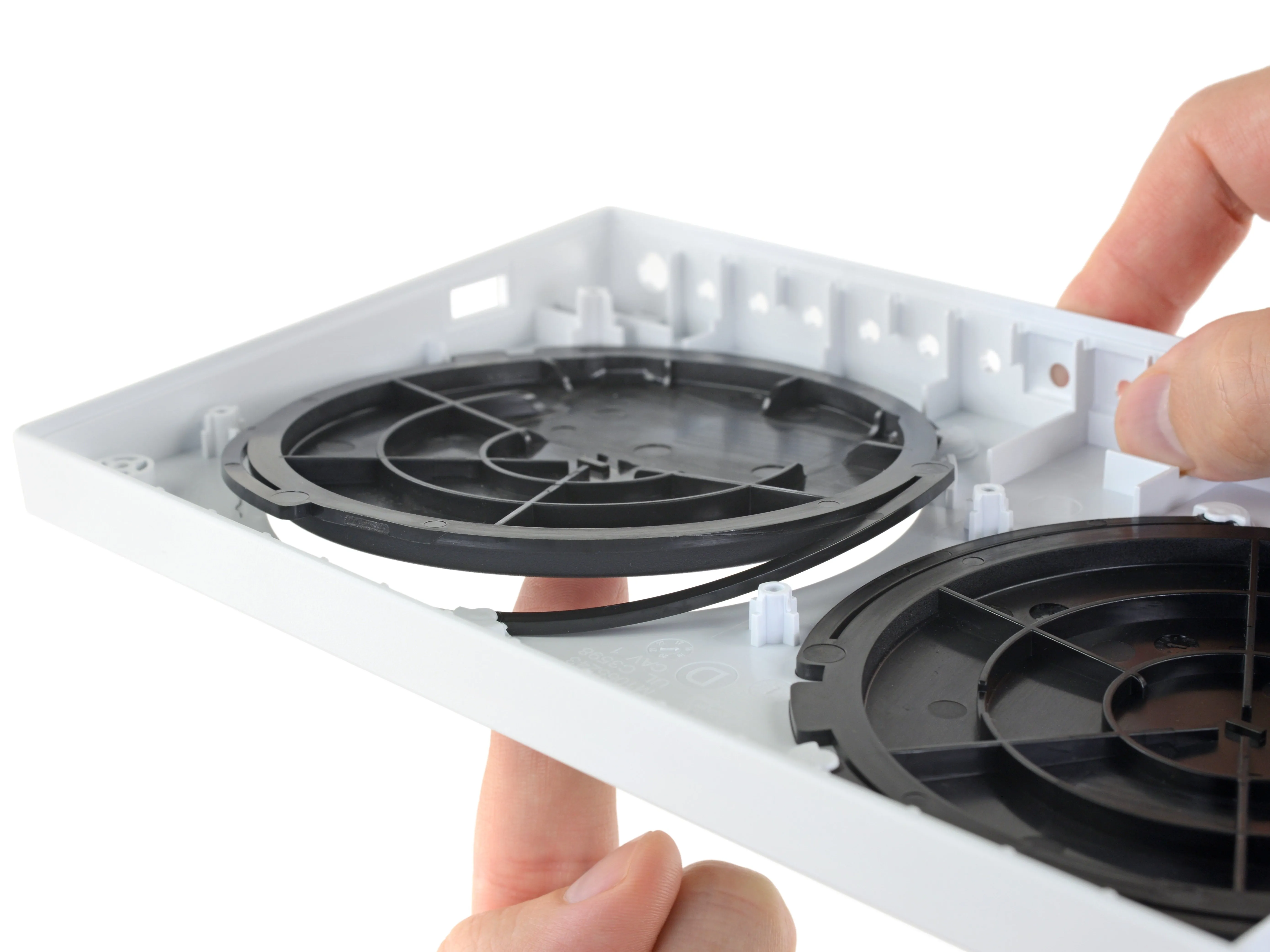

• Кнопки A и B имеют наименьшее сопротивление, и это единственные кнопки, которые не прижимаются непосредственно к переключателю на материнской плате.

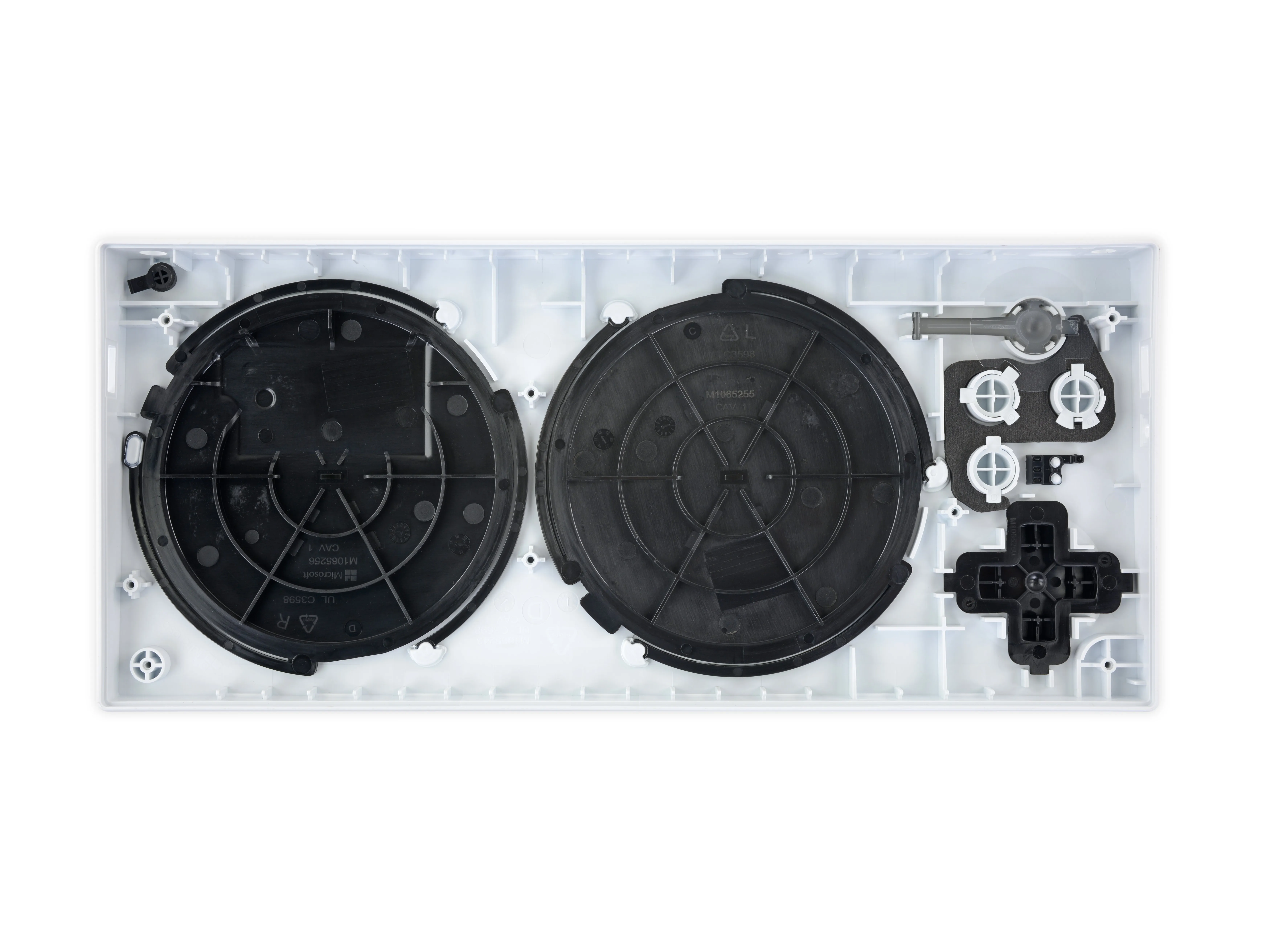

• Пластиковые крышки кнопок и пружинные механизмы

Шаг 8

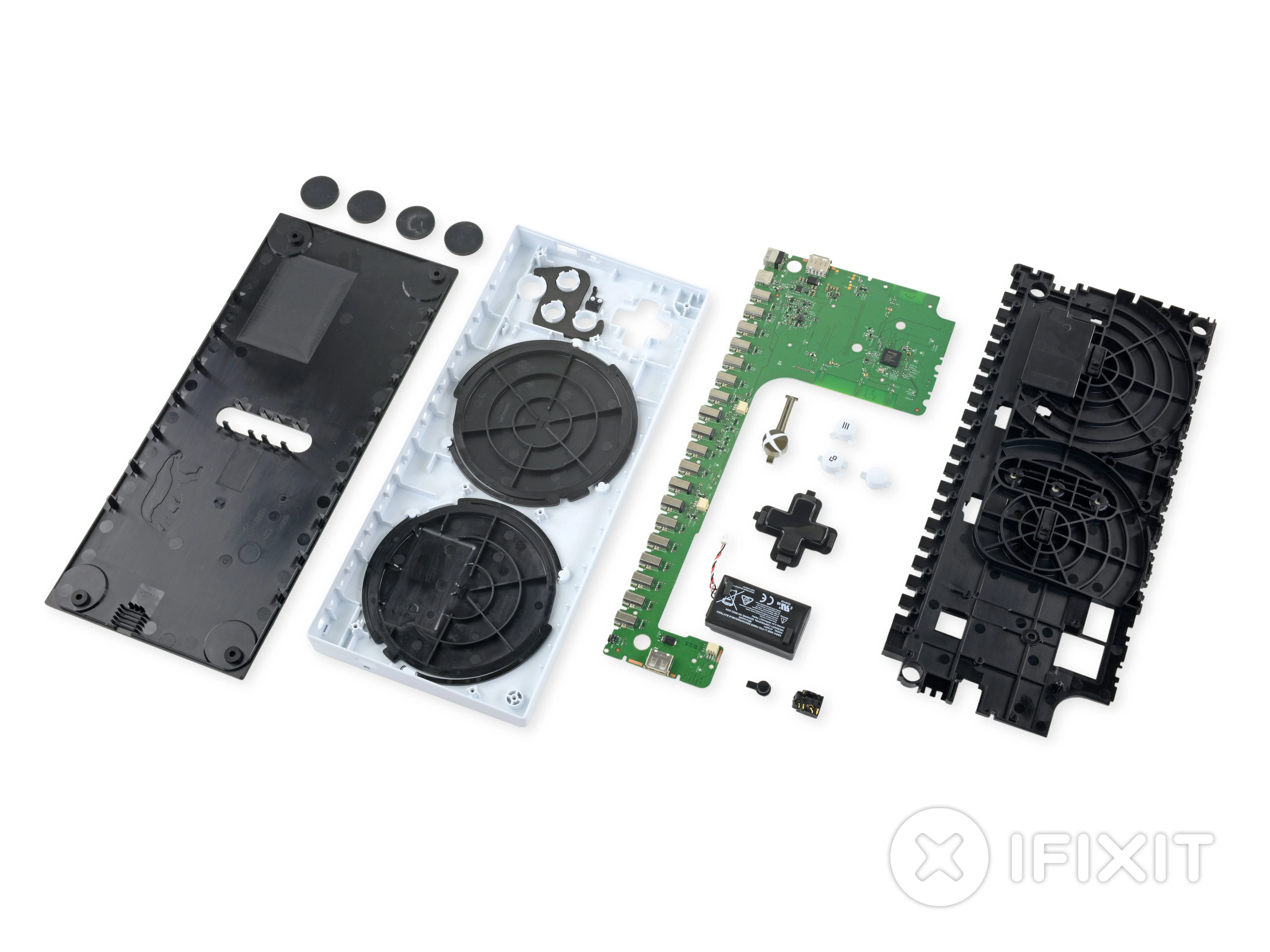

• Адаптивный контроллер Xbox Adaptive Controller - это, безусловно, простое устройство, но с первого взгляда видно, что компания Microsoft продумала его до мелочей, как только вы открываете коробку.

• ... Если бы только они сделали так же просто открытие самого контроллера? Мы можем простить скрытие винтов под резиновыми ножками, но широкое использование винтов T9 и T6 Torx для обеспечения безопасности здесь менее чем идеально.

• По сравнению со стандартным контроллером здесь не так много движущихся частей, что означает меньшее количество точек отказа, но каждый из кнопочных переключателей и большинство 3,5-мм портов припаяны непосредственно к материнской плате. Если что-то из этого выйдет из строя, вы лишитесь 99 долларов.

• Кстати, о припаянных 3,5-мм портах: хотя и жаль, что все они припаяны к основной плате, приятно видеть, что Microsoft придерживается стандартных портов для этих вспомогательных игровых аксессуаров. Большинство популярных переключателей, кнопок и тумблеров, похоже, готовы к подключению.

Вывод

• Разборка простая, неразрушающая и легко обратимая.
• Основные компоненты крепятся винтами, никакого клея.
• Аккумулятор перезаряжаемый, модульный, и его можно заменить, открутив всего четыре винта.
• Некоторые компоненты являются модульными и могут быть заменены, но для ремонта некоторых быстроизнашивающихся деталей (например, 3,5-мм портов и пружинящих крышек кнопок A и B) в случае их поломки потребуются специальные инструменты.
• Использование винтов безопасности Torx создает лишние трудности при ремонте.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - самый простой ремонт)
