Разборка Xbox One

Введение

Спустя восемь лет Microsoft наконец-то выпустила достойного преемника Xbox 360 - Xbox One. Станет ли эта консоль единственной Xbox, которая будет править всеми? Следуйте за нами, пока мы путешествуем в башню новой консоли Microsoft - прямо из Новой Зеландии!

Мы регулярно выкладываем фотографии 'ежедневной работы' в Instagram, анонсируем разборки в Twitter и поддерживаем связь с друзьями на Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Xbox One

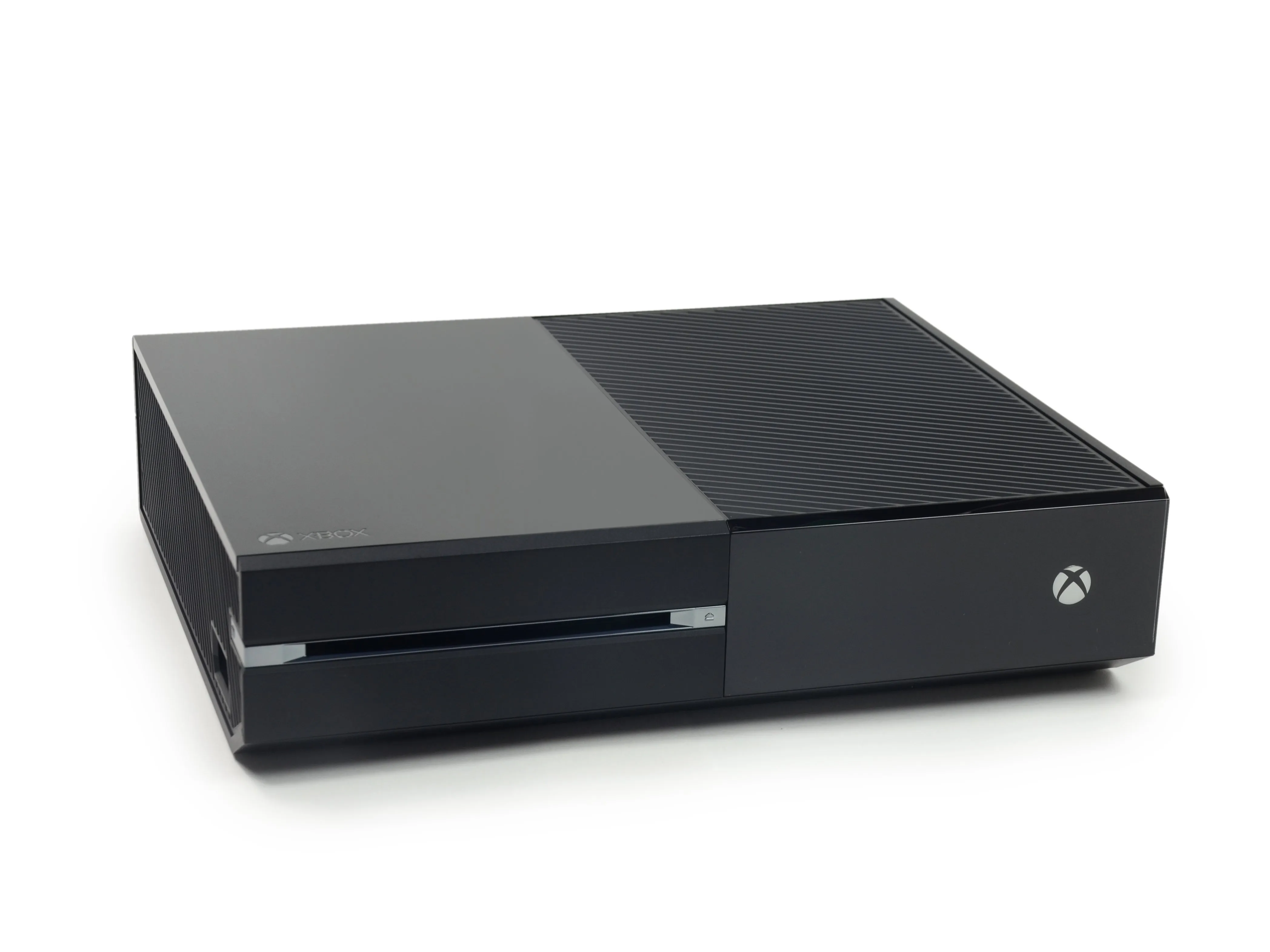

• Это тот самый Xbox One. Та, которую мы все ждали все это время. Xbox One.

• Технические характеристики:

• 8-ядерный процессор x86

• HDMI-проход

• 8 Гб оперативной памяти

• Объем памяти 500 ГБ

• Blu-ray/DVD привод

Комментарии к шагу

Какой смысл в этой разборке? Люди будут использовать ее как руководство по вскрытию своего xbox и фактически повредят его, следуя всем шагам в этом руководстве.

Как указано в баннере вверху, это не руководство и не должно использоваться как инструкция. Если вам нужны пошаговые инструкции, то они есть здесь.

Шаг 2

• Перед началом разборки мы делаем несколько тестовых фотографий.

• Мы не любим хвастаться, но это, возможно, лучшая фотография рулона туалетной бумаги, которую мы когда-либо видели. Или это просто суперраннее утро.

• Это сообщение для всех компаний, производящих туалетную бумагу: вот как это делается.

• Полное разрешение на случай, если вы захотите сделать его своими обоями.

• Если кто-то скажет, что Делаете.ру не любит туалетный юмор, не стесняйтесь указать ему на этот разбор.

Комментарии к шагу

LOL :-D Отлично!

Я думаю, что лучшей частью этого разбора был шаг 2, мне он очень нравится xD

лучший комментарий всех времен!

Хахах такой выкуп хахах

Шаг 3

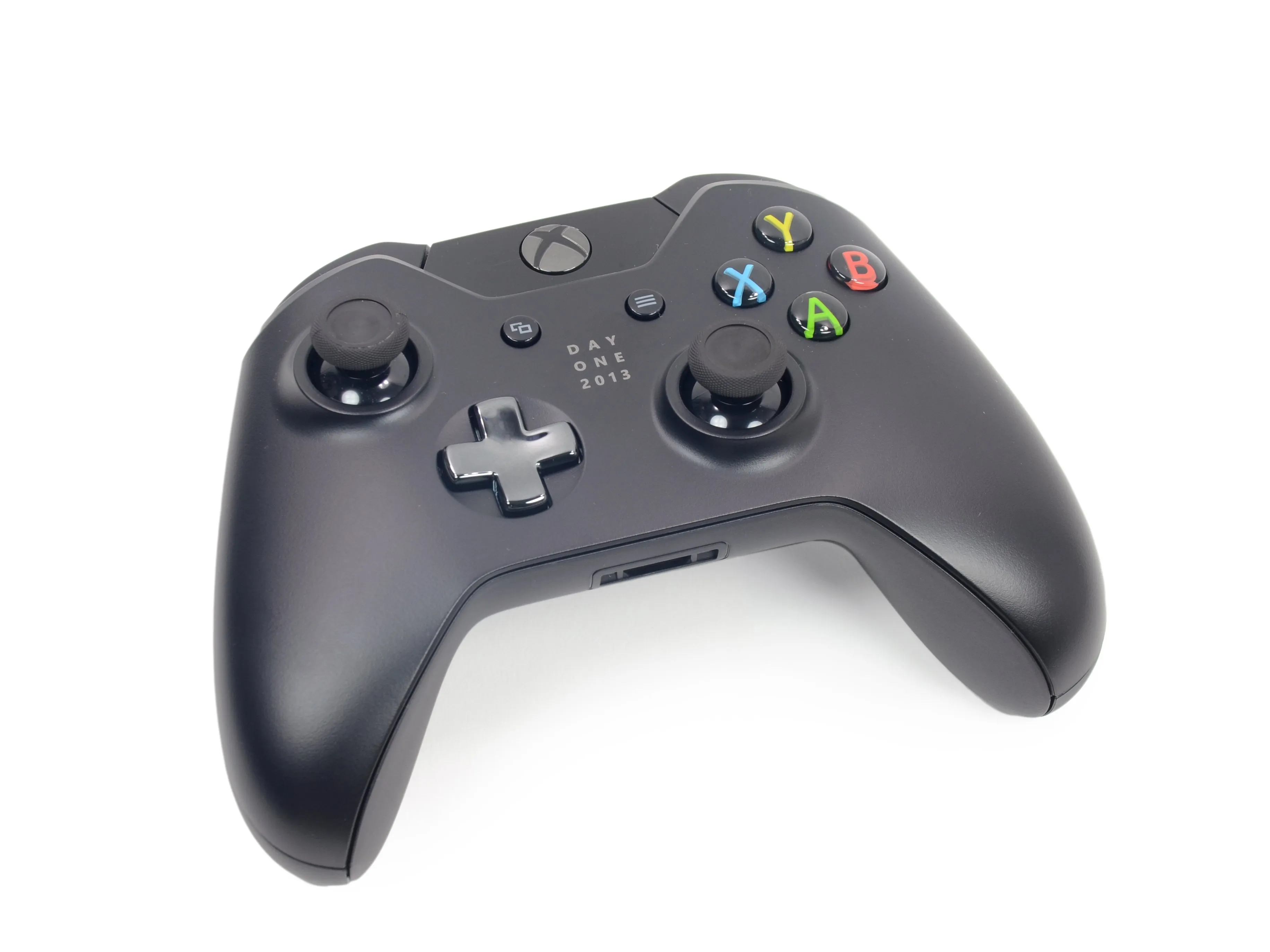

• В издание Day One Edition входит памятный контроллер с соответствующей надписью посередине: 'Day One 2013'.

• Дизайн контроллера Xbox One основан на дизайне контроллера Xbox 360 с некоторыми обновлениями.

• Стоимость разработки контроллера Xbox One превысила 100 миллионов долларов, по словам представителя Microsoft. Некоторые из прототипов оснащены встроенными дисплеями и камерами, картриджем для испускания запахов и даже встроенным проектором.

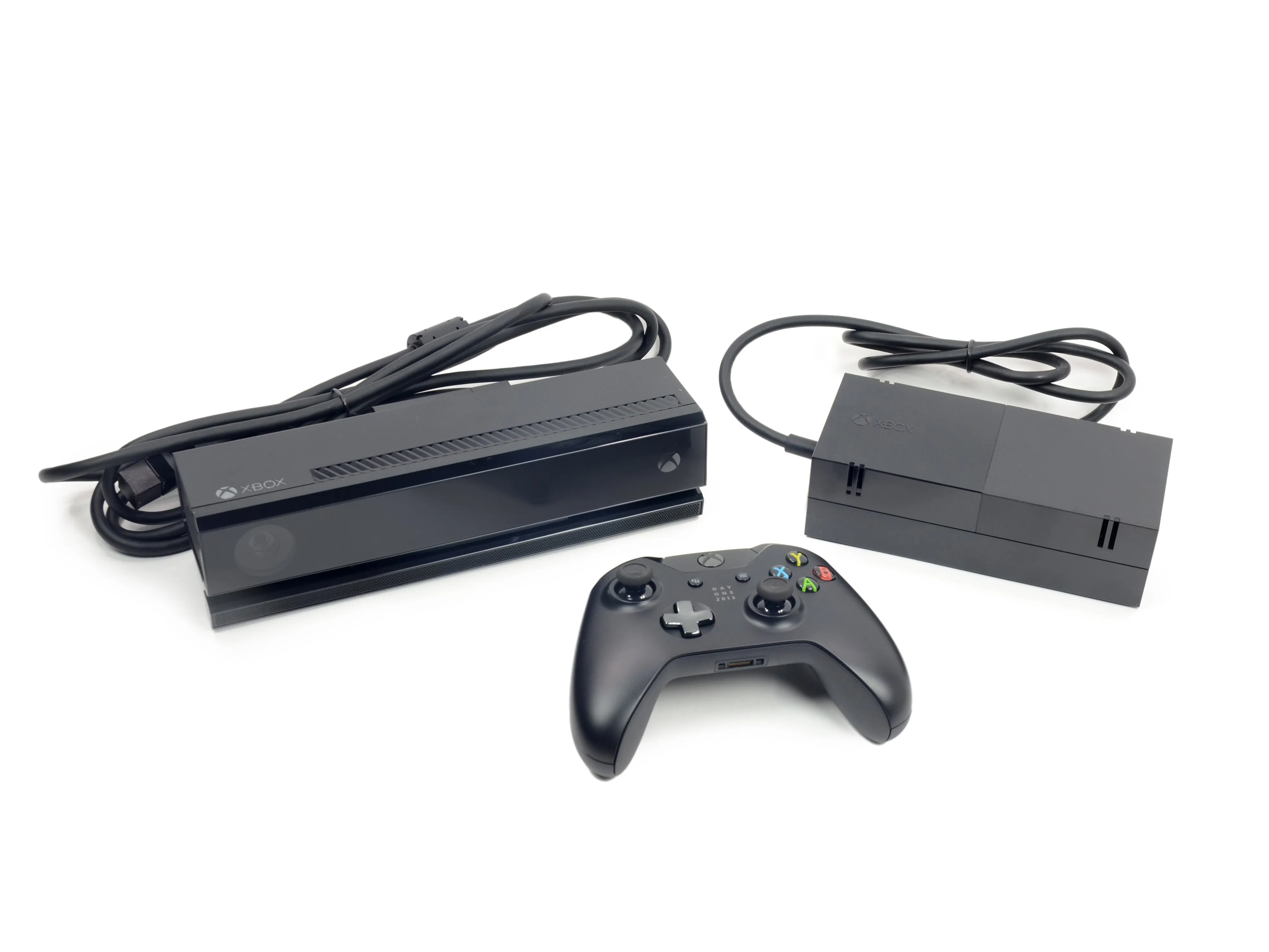

• Также из коробки вывалились: блок Kinect 2.0 и огромный блок питания.

Шаг 4

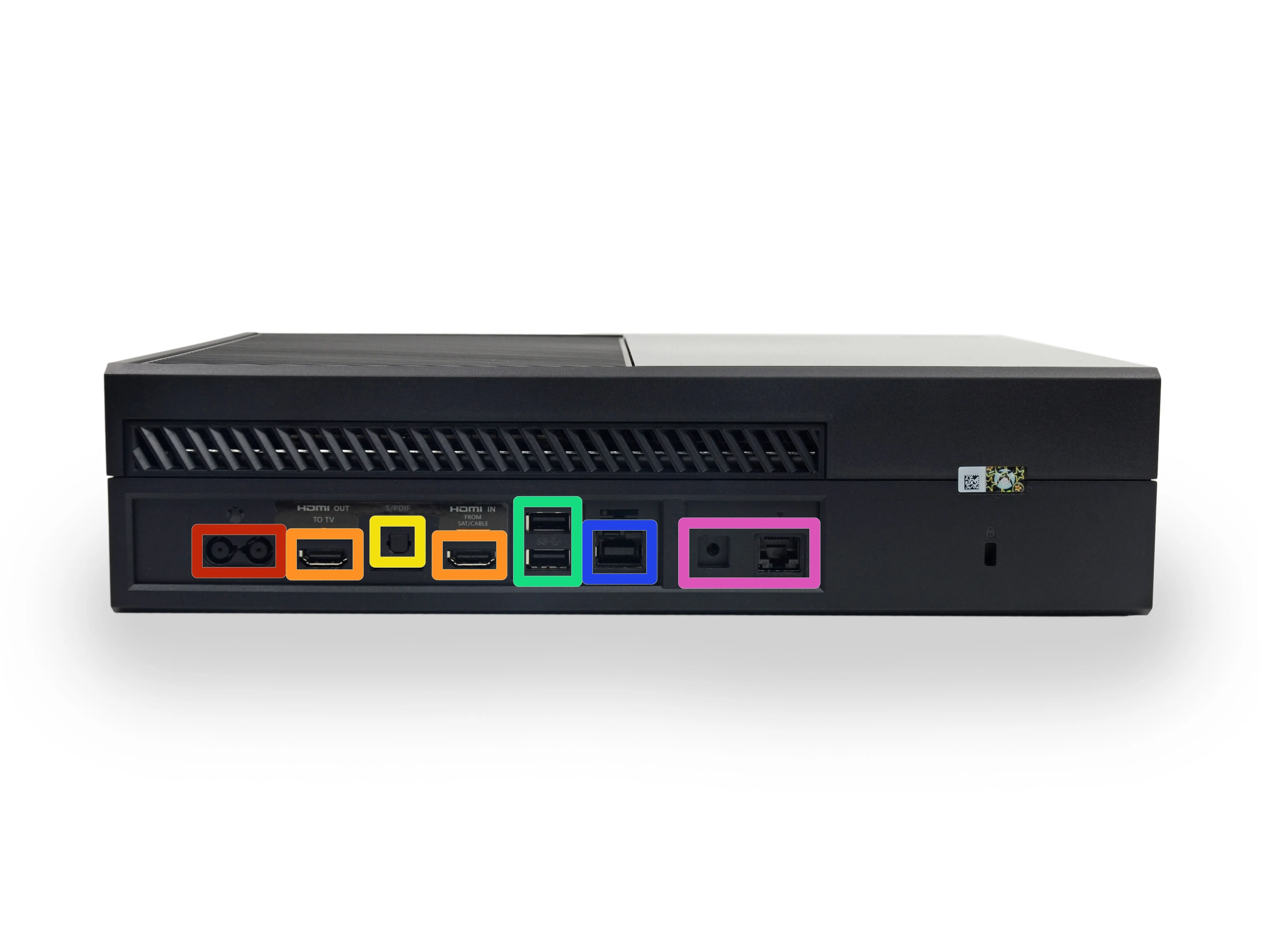

• На задней стороне самой консоли мы находим:

• вход питания

• Выход HDMI (слева) и вход HDMI (справа)

• Цифровой оптический аудиовыход

• Два порта USB 3.0

• Порт Kinect

• Инфракрасный выход и порт Ethernet

• Возможно, третий порт USB 3.0, расположенный на левой боковой стороне, не дает покоя.

Шаг 5

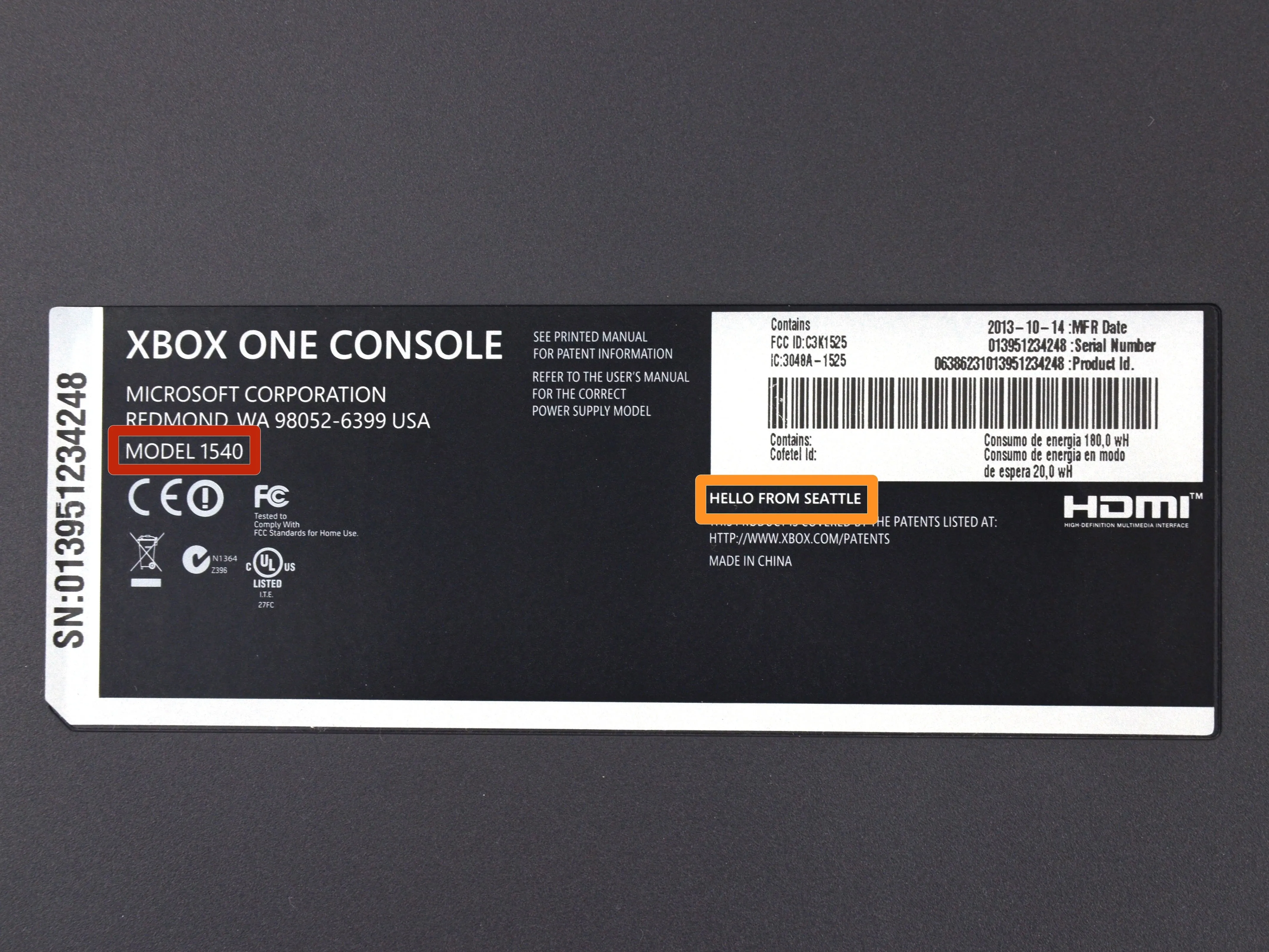

• Дойдя до самого низа, мы проверяем метки, чтобы найти... рейтинг мощности на испанском?

• El Xbox One потребляет 180 Вт-ч энергии, а в режиме ожидания - 20 Вт-ч.

• Xbox One идентифицируется как модель 1540 и была разработана корпорацией Microsoft в Редмонде, штат Вашингтон.

• Наш Xbox One был произведен 14 октября 2013 года в Китае.

• А на задней стороне Microsoft дружелюбно пишет: 'Привет из Сиэтла'.

Шаг 6

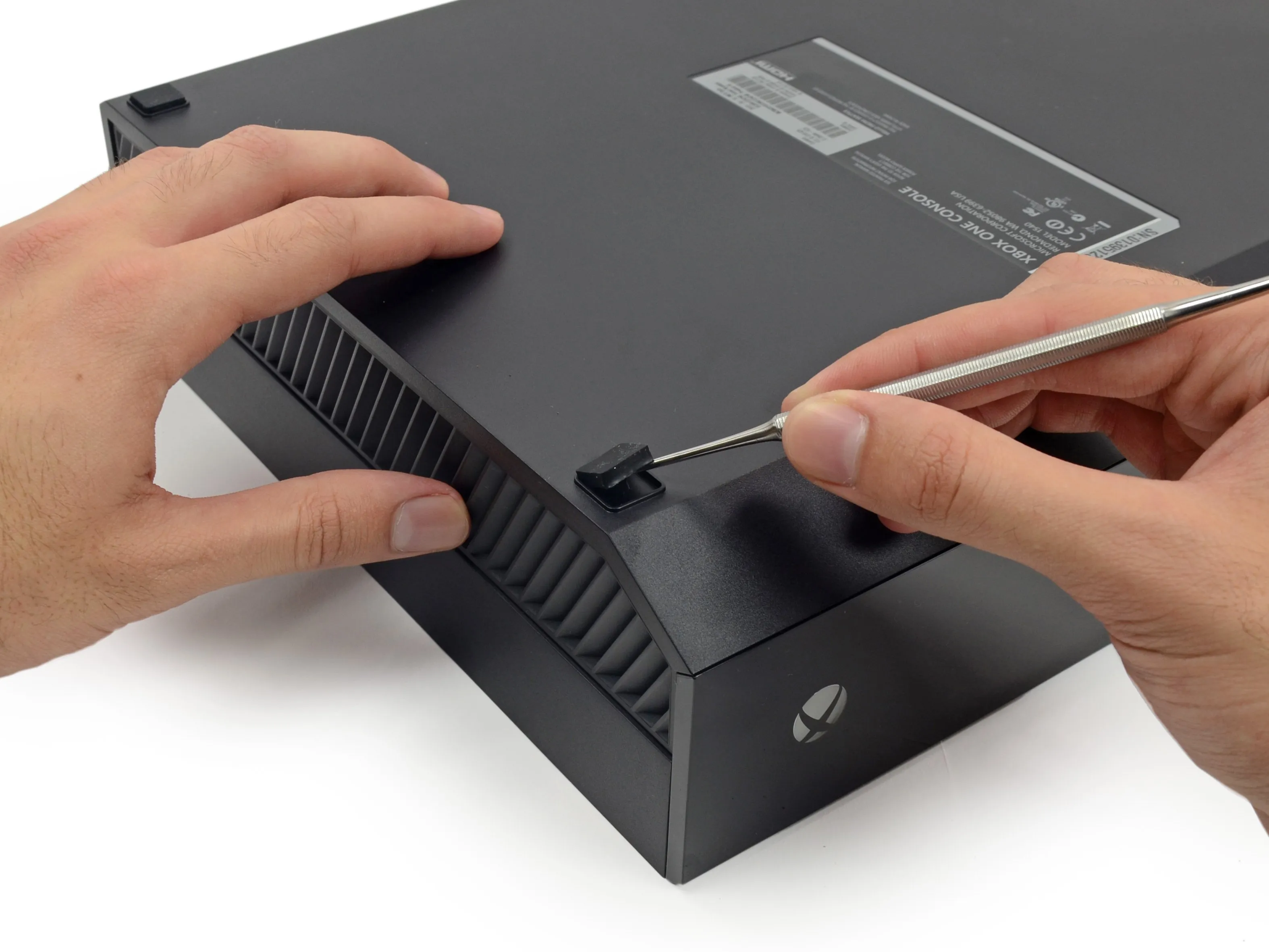

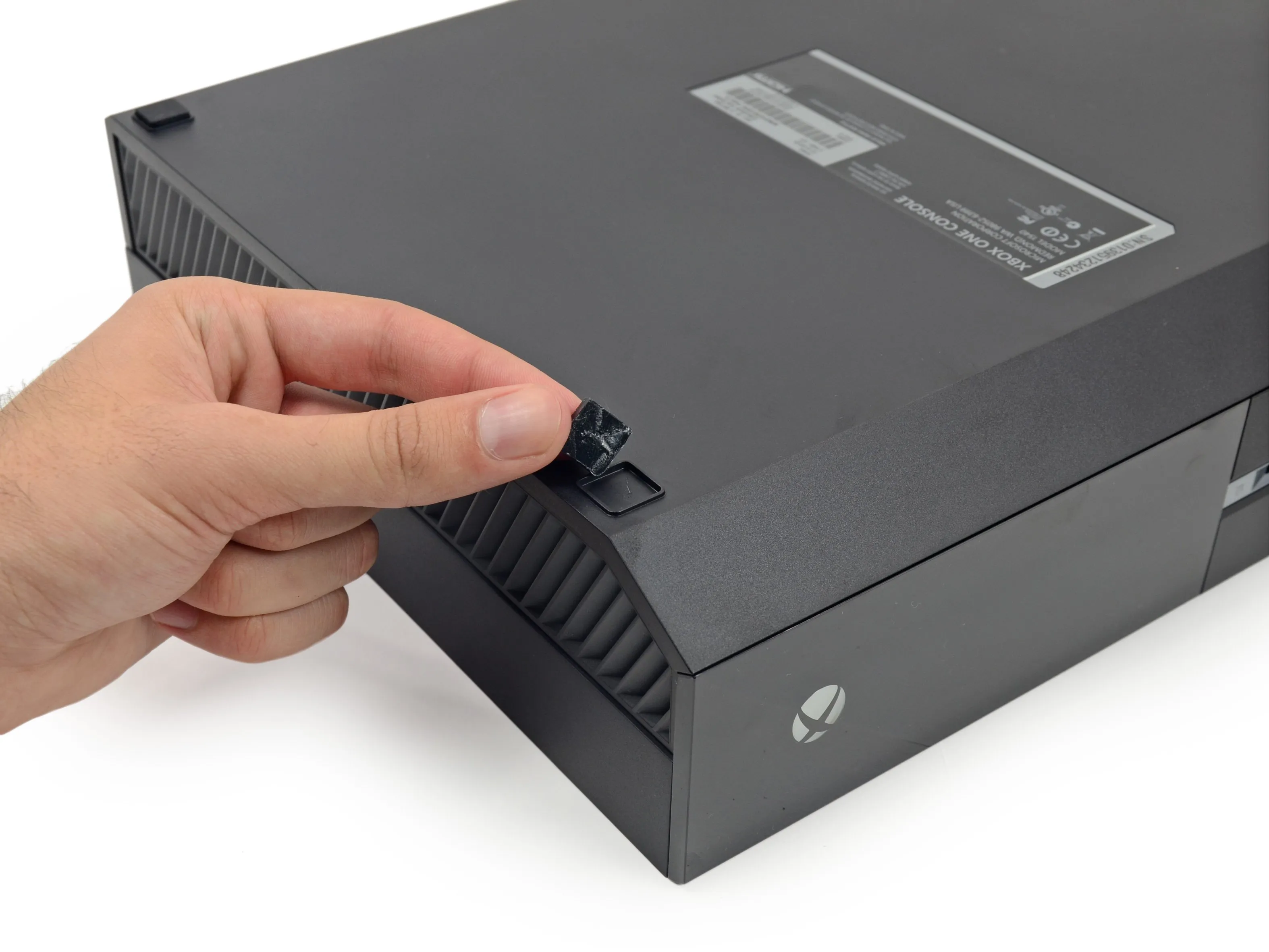

• В надежде найти винты или другие волшебные отверстия, мы обращаемся к нашему внутреннему дантисту и используем металлический пассатижи, чтобы снять резиновые ножки с консоли.

• Как и в кресле стоматолога, нам не повезло. Никаких винтов. Никакого легкого пути внутрь. Новокаин, пожалуйста!

Комментарии к шагу

Нет винтов?

Мы все знаем, что это значит....

ЭТО ВРЕМЯ ПИН-ПОППИН!

Это лучшая часть руководства, он заставляет людей снимать резинки, чтобы потроллить их и сказать им в конце, что там нет винтов. лучшее руководство 2020 года

Как будто это не руководство по ремонту. О, подождите, это не так.

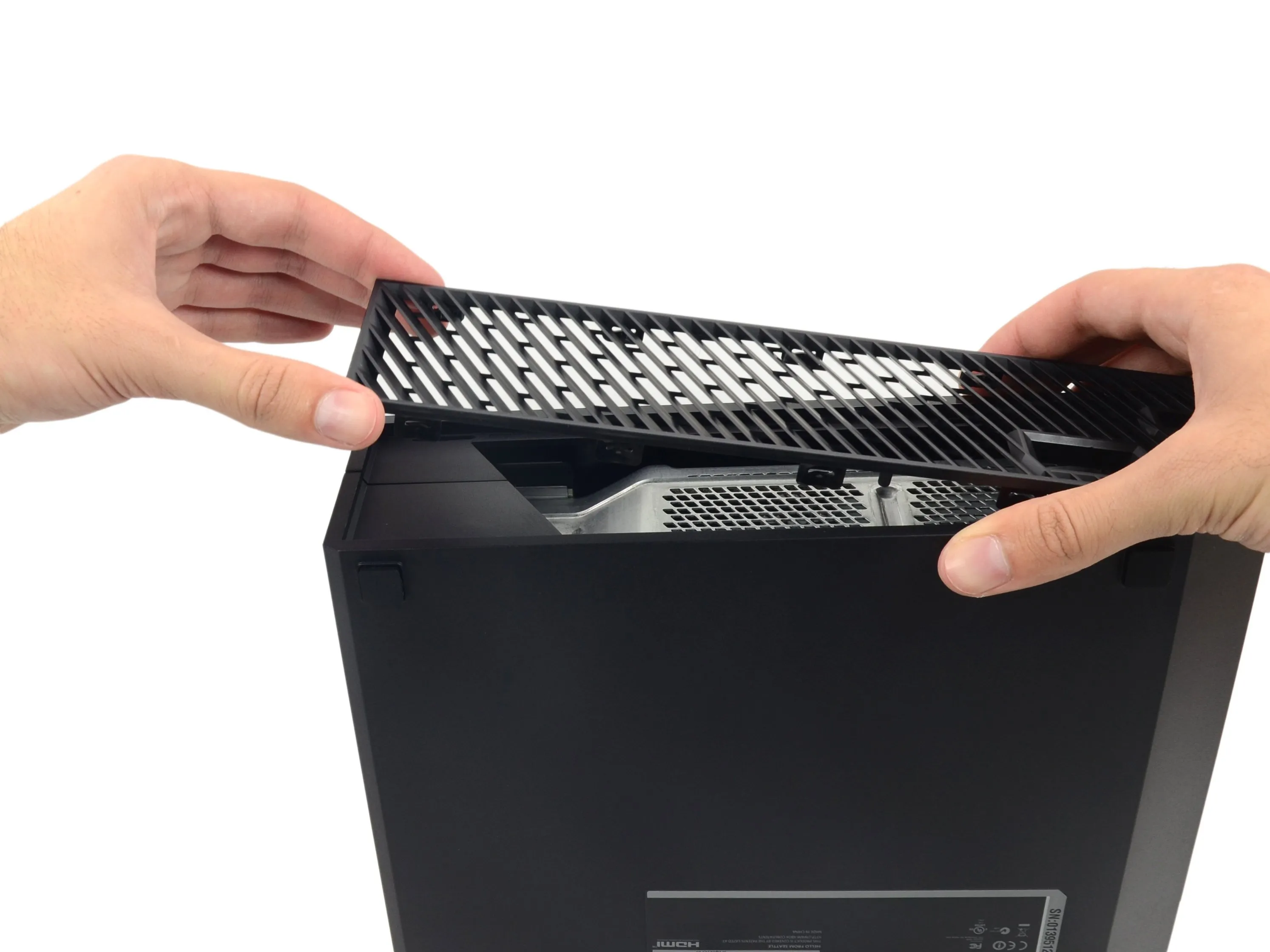

Шаг 7

• Не паникуйтеМы подготовились.

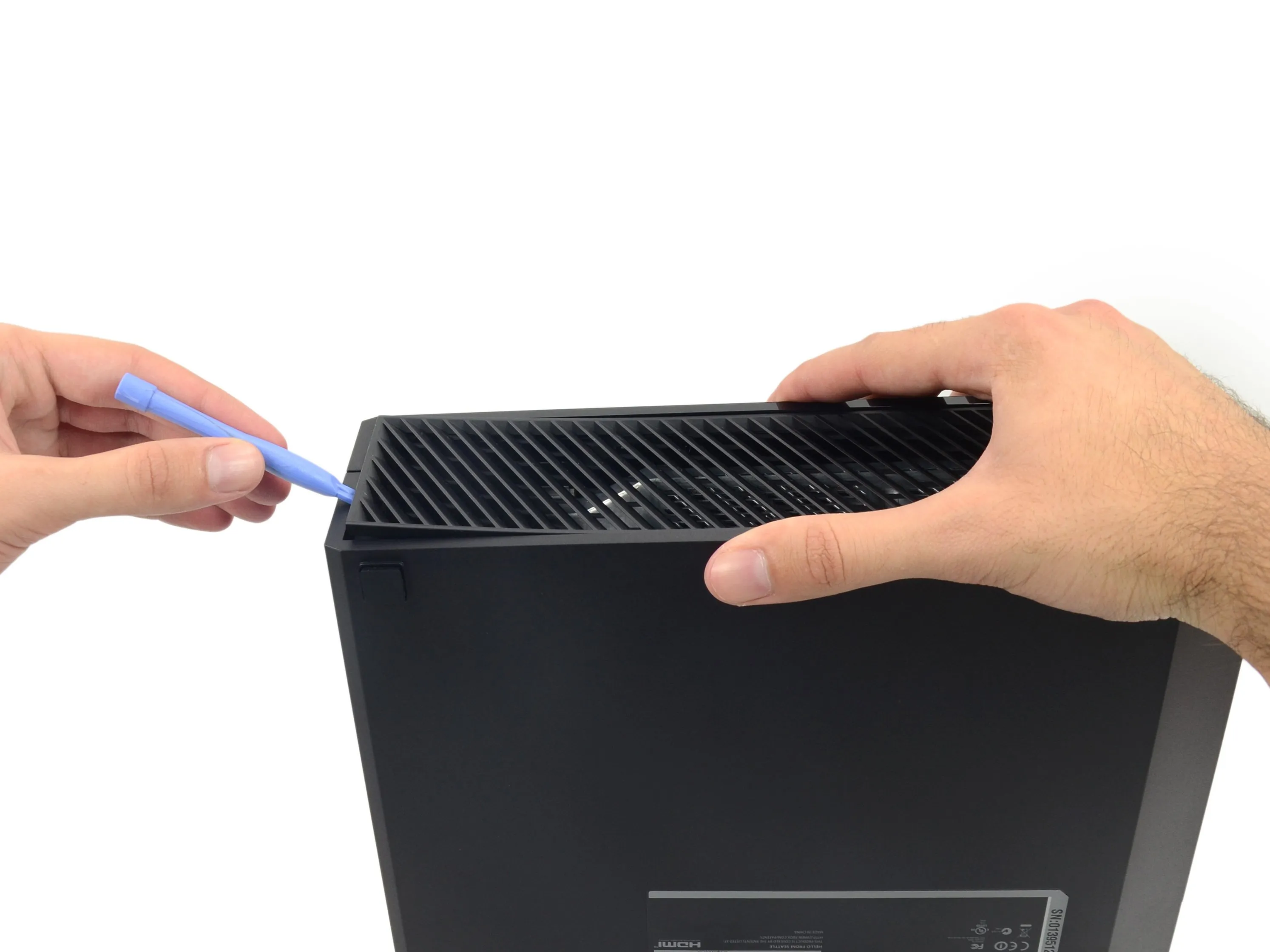

• Несмотря на отсутствие винтов, мы находим способ проникнуть внутрь с помощью пластикового инструмента для открывания - поддеваем решетку.

• Это похоже на процедуру разборки нижнего вентиляционного отверстия в Xbox 360.

Шаг 8

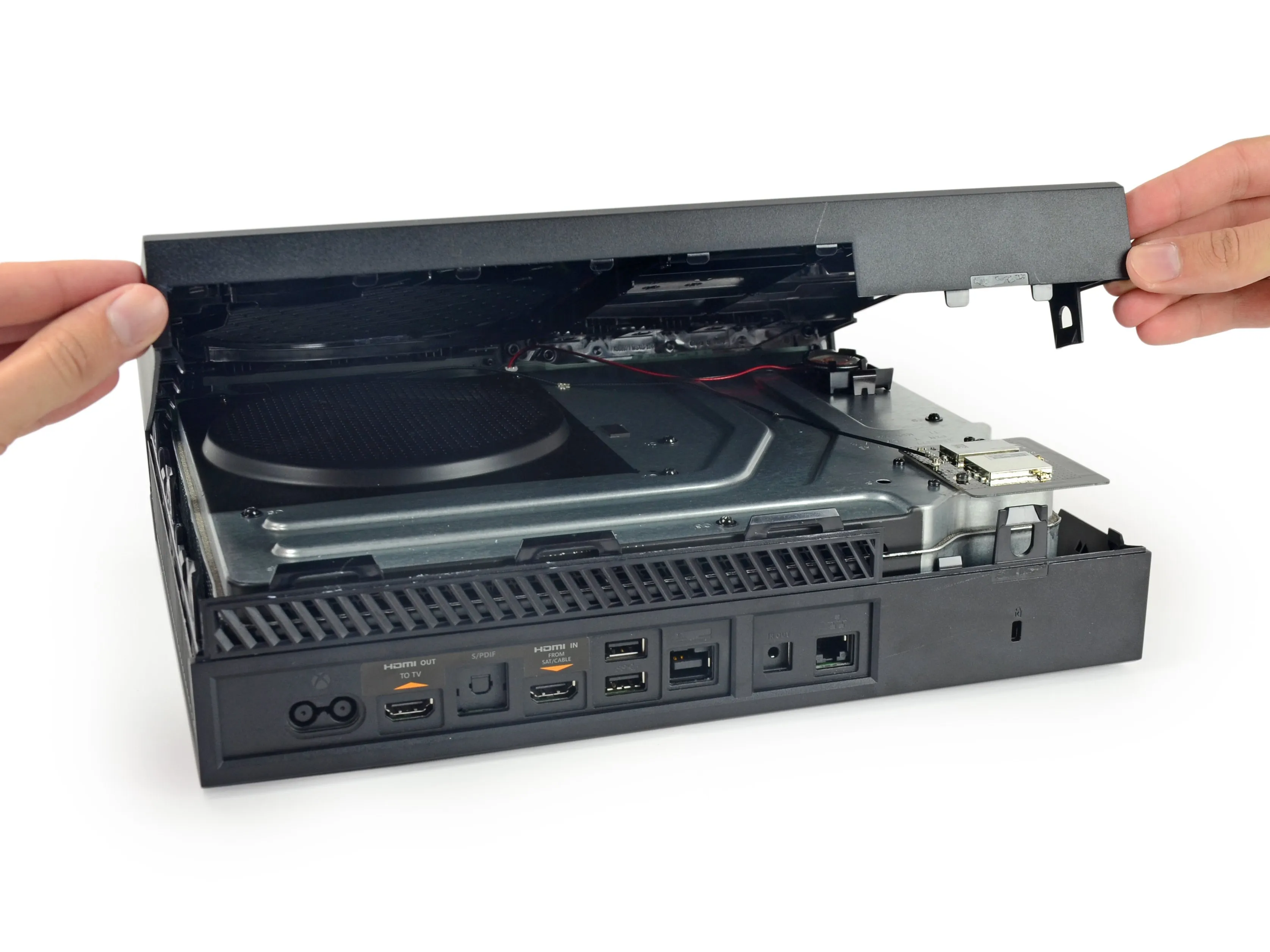

• Говори, друг, и входи. Назвав правильный пароль и освободив несколько зажимов, мы получаем доступ к внутренностям Xbox One.

• Открываем верхний корпус и заглядываем в темные покои.

• Несмотря на то, что наш первый взгляд не раскрывает многого, мы готовы отправиться в путешествие через тень и схему...

Комментарии к шагу

означает ли ваш шутливый комментарий, что поднятие верхней части происходит после освобождения двух удерживающих ручек по обе стороны, я полагаю, путем нажатия на них внутрь?

При снятии верхней крышки следует быть осторожным с ленточным кабелем, который соединяет датчик включения/кнопку выброса с платой модуля. Переднюю панель можно снять, чтобы облегчить эту задачу.

Это загадка....

Комментарии намного лучше, чем у Делаете.ру, где обычно высокотехнологичные и качественные инструкции заменены на занудные развлечения и попытки юмора. Спасибо комментаторам

Как указано в баннере вверху страницы, это не инструкции и не должны использоваться как таковые. Если вам нужны именно инструкции, то они есть здесь.

Если вы нажмете на эту ссылку, она буквально вернет вас на эту страницу.

Делаете.ру разборы показывают основные моменты внутри нового оборудования и дают раннее представление о ремонтопригодности. Обычно они публикуются в течение 24 часов после официального запуска продукта. Написание подробных руководств по ремонту занимает больше времени, поэтому они публикуются отдельно.

Это ссылка на главную страницу устройства Xbox One, которая содержит ссылки на все наши руководства по ремонту, а также ссылку на этот разбор.

Да, и если вы ищете инструкции по разбору, это руководство указано как единственное на той странице. Признайте свою неправоту, черт возьми.

Я использовал пустую собачью бирку (металлическую, которую выдают солдатам при поступлении в армию) с закругленным краем, более прочную, чем пластиковая, и с небольшим усилием вскрыл ее. (Смотрите, как Халк разрывает пасть собаки Халка).

Шаг 9

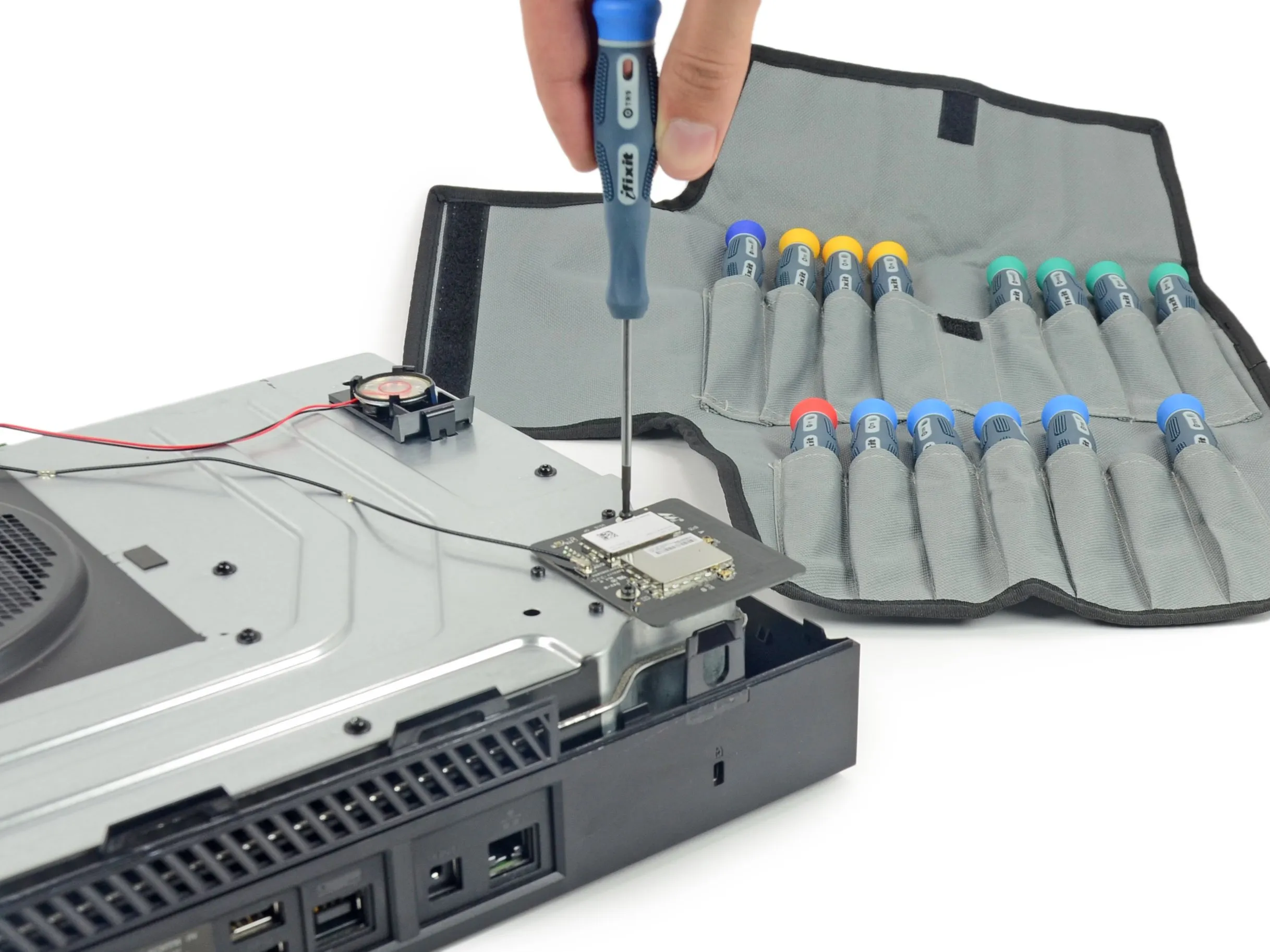

• Наш набор отверток Pro Tech почти так же не терпится попасть в эту консоль, как и мы.

• Набор Pro Tech было гораздо проще провезти через таможню, чем наш запасные инструменты для вскрытия.

• Хотя мы не уверены, как они противостоят оркам, наши отвертки отлично подходят для откручивания маленьких винтов, удерживающих плату Wi-Fi на месте.

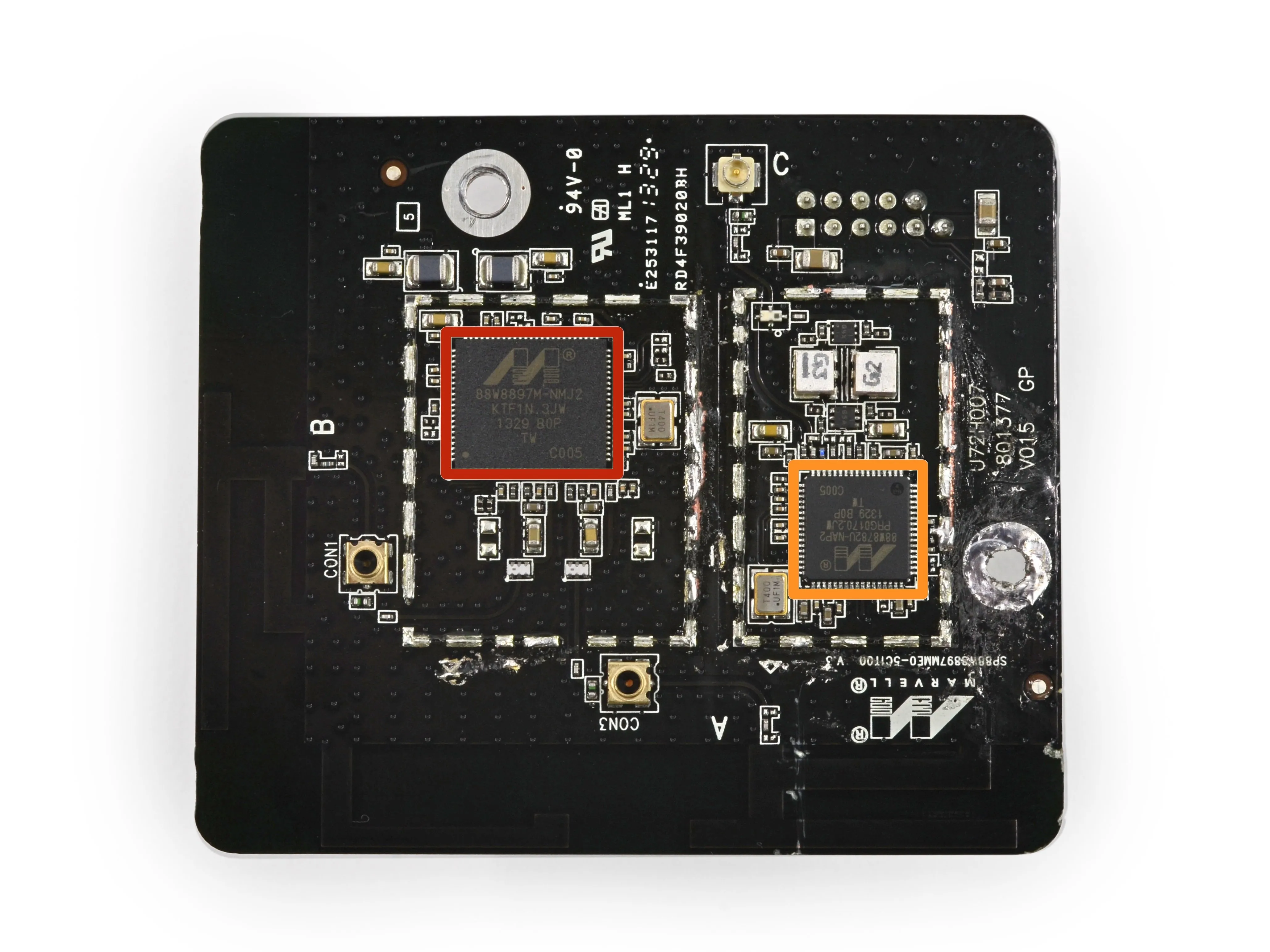

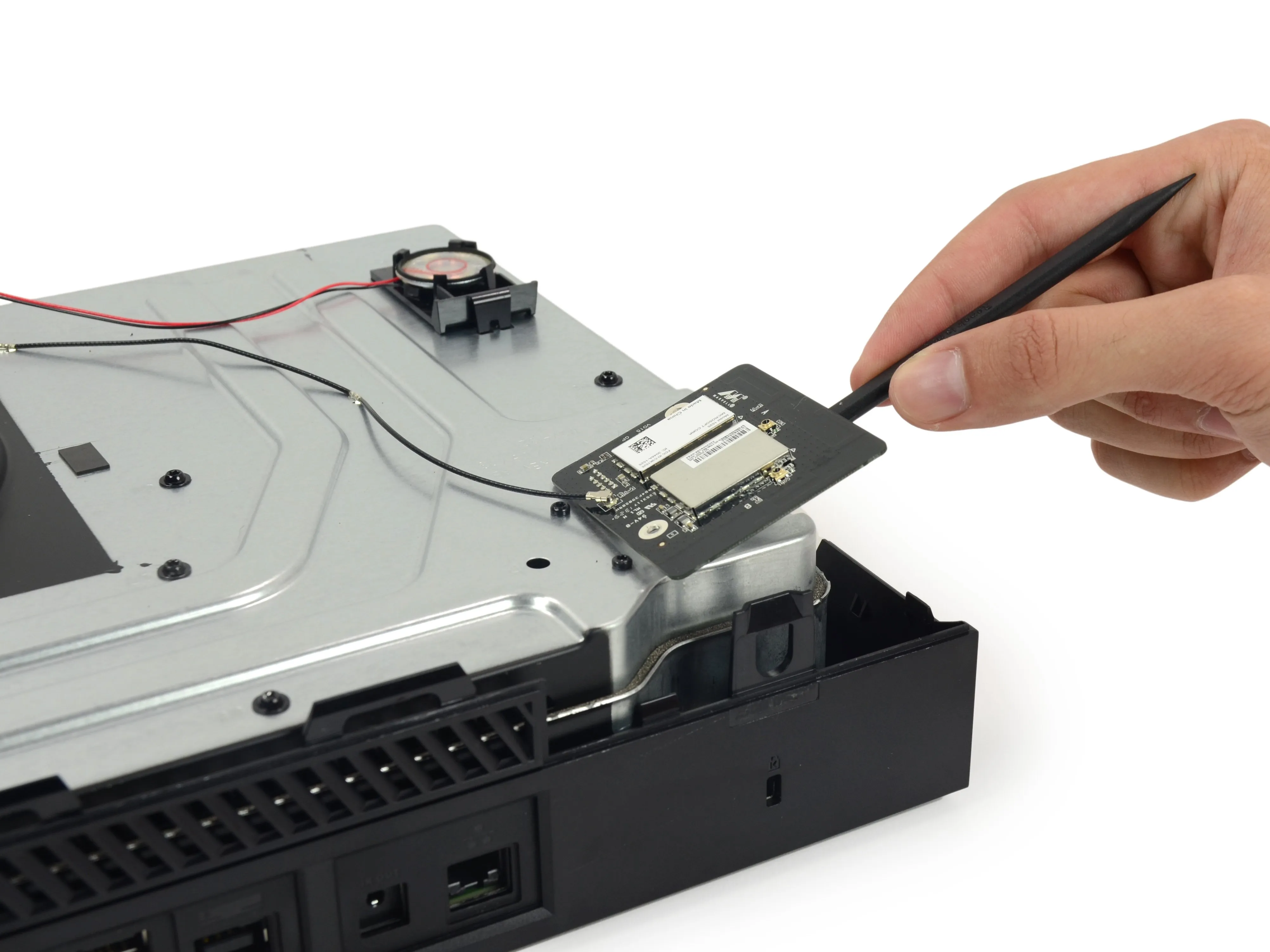

• Быстрый взмах палочкой, и плата Wi-Fi извлечена и готова к осмотру.

• Marvell Avastar 88W8897 Комбинированный радиочип Wi-Fi 2x2 MIMO с поддержкой 802.11ac, NFC, Bluetooth и беспроводного дисплея

• Marvell Avastar 88W8782U WLAN SOC с поддержкой интерфейса USB 2.0

Комментарии к шагу

Где на этой плате находится разъем для передачи данных? Я вижу только разъем для антенны.

Разъем для передачи данных на нижней стороне платы. Изображение добавлено. (Вероятно, требуется одобрение мода).

Провод, соединяющий плату WiFi с платой передней панели. Для чего он нужен? Я случайно вытащил его. Он вернулся обратно, но я думаю, стоит ли припаять его обратно.

Я сделал то же самое. Совсем недавно я обнаружил, что мой контроллер часто теряет сигнал на средних диапазонах. Если я нажимаю дальше, оставаясь в диапазоне, который раньше был комфортным, он часто отключается. Раньше я мог выйти из комнаты и перейти в другую комнату, и он обычно не отключался.

По сути, это миниатюрный коаксиальный кабель, он должен защелкиваться на месте и свободно поворачиваться.

Отвечает ли плата wifi за беспроводное соединение между консолью и контроллером?

Я пытаюсь выяснить это? Вы выяснили это?

Поскольку эта плата/чип работает с bluetooth (BT 5.0), она будет отвечать за соединение между консолью и беспроводным контроллером.

Плата 8897 предназначена для wifi, а 8782u - для контроллера. У него нет функции Bluetooth, беспроводной контроллер Xbox One основан на пользовательском протоколе wifi.

Marvell Avastar 88W8782U ссылка 404

По-видимому, содержимое больше не поддерживается производителем

Не очень подробно, но... https://www.nxp.com/docs/en/fact-sheet/8...

У меня были проблемы с подключением беспроводного контроллера. Он показывает, что подключен к консоли, но не реагирует на нажатие кнопок или аналоговых стиков. Иногда подключение USB-кабеля к контроллеру также не дает ответа. Первоначально я думал, что это проблема с wifi картой и пошел заменить ее, но проблема все еще сохраняется. Мне действительно нужен совет эксперта. Должен ли я получить другую wifi карту или получить новую RF плату?

Делаете.ру PLS поправить шаг 9, добавить упоминание, что wifi-плата закреплена винтами TORX TR9, это видно только на фото при увеличении, я использую Microsoft edge браузер на xbox one с 39-дюймовым 1080p телевизором на расстоянии 2 метров, может быть в состоянии прочитать TORX TR9 на фото с ПК, но не для меня.

Шаг 10

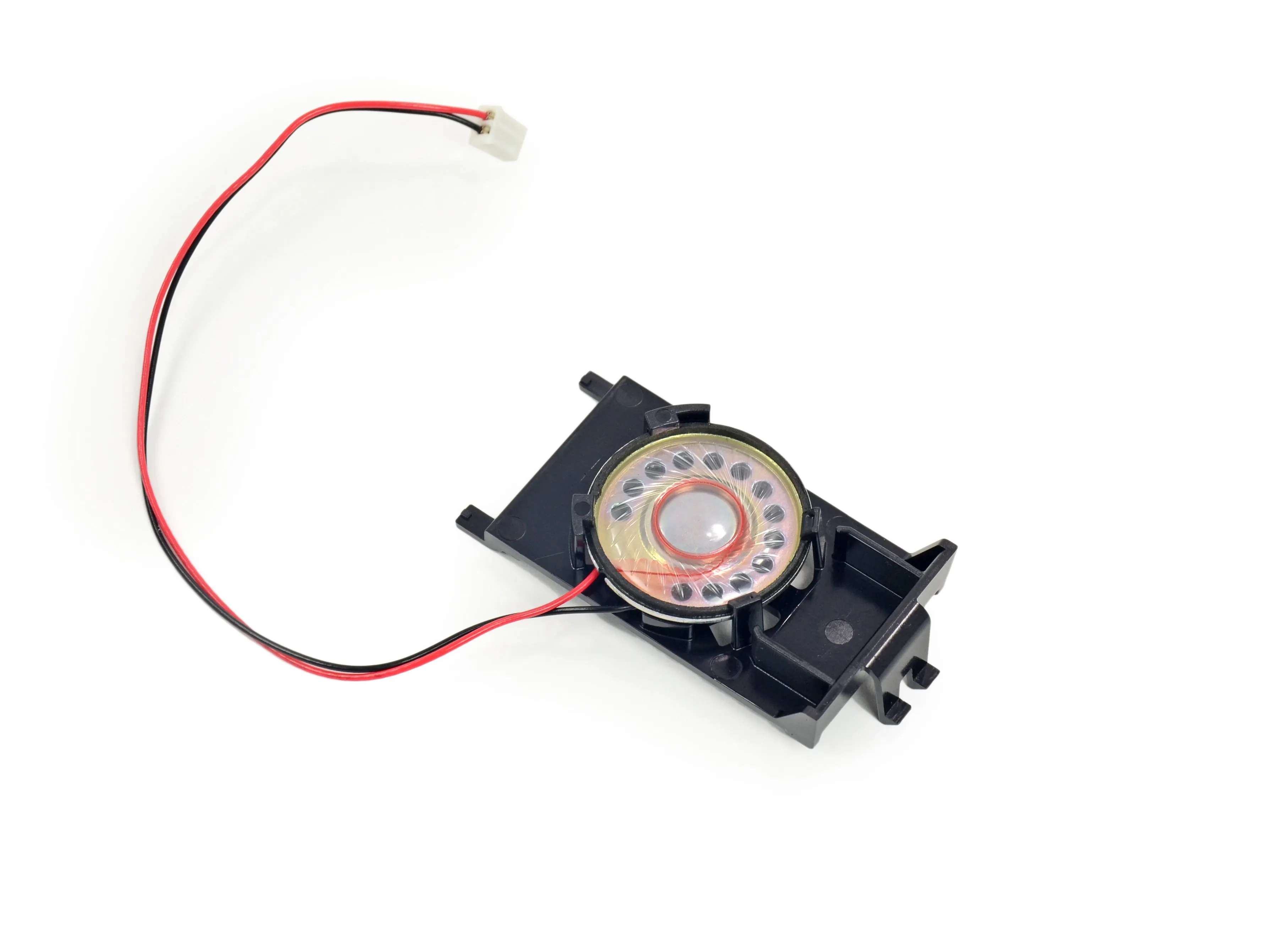

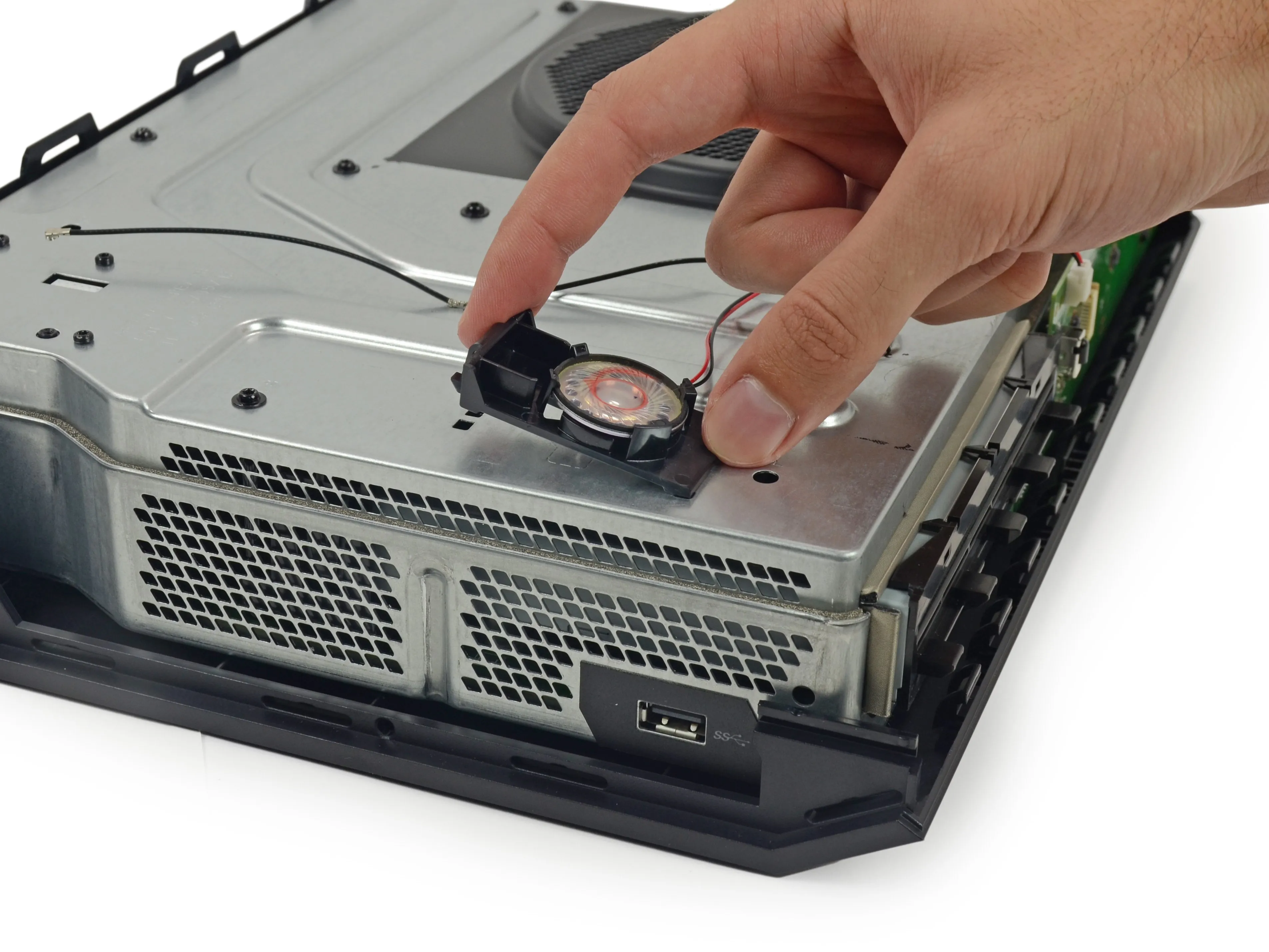

• Это интересно. И под интересным мы подразумеваем уникальное. Мы обнаружили динамик внутри Xbox One. Или это может быть ранний прототип дугового реактора. Скорее всего, это динамик.

• Мы рады, что динамик держится на месте с помощью простого пластикового кронштейна - никаких инструментов не требуется.

Комментарии к шагу

Этот динамик - тот же самый, что используется в LE 360.

Что делает этот USB-порт?

Это USB-порт для подключения внешнего жесткого диска. Ноутбуки/внешние HDD снова подключаются&play после быстрого форматирования системы MS.

Что конкретно делает этот динамик?

Уверен, что для звуков запуска и выключения

Шаг 11

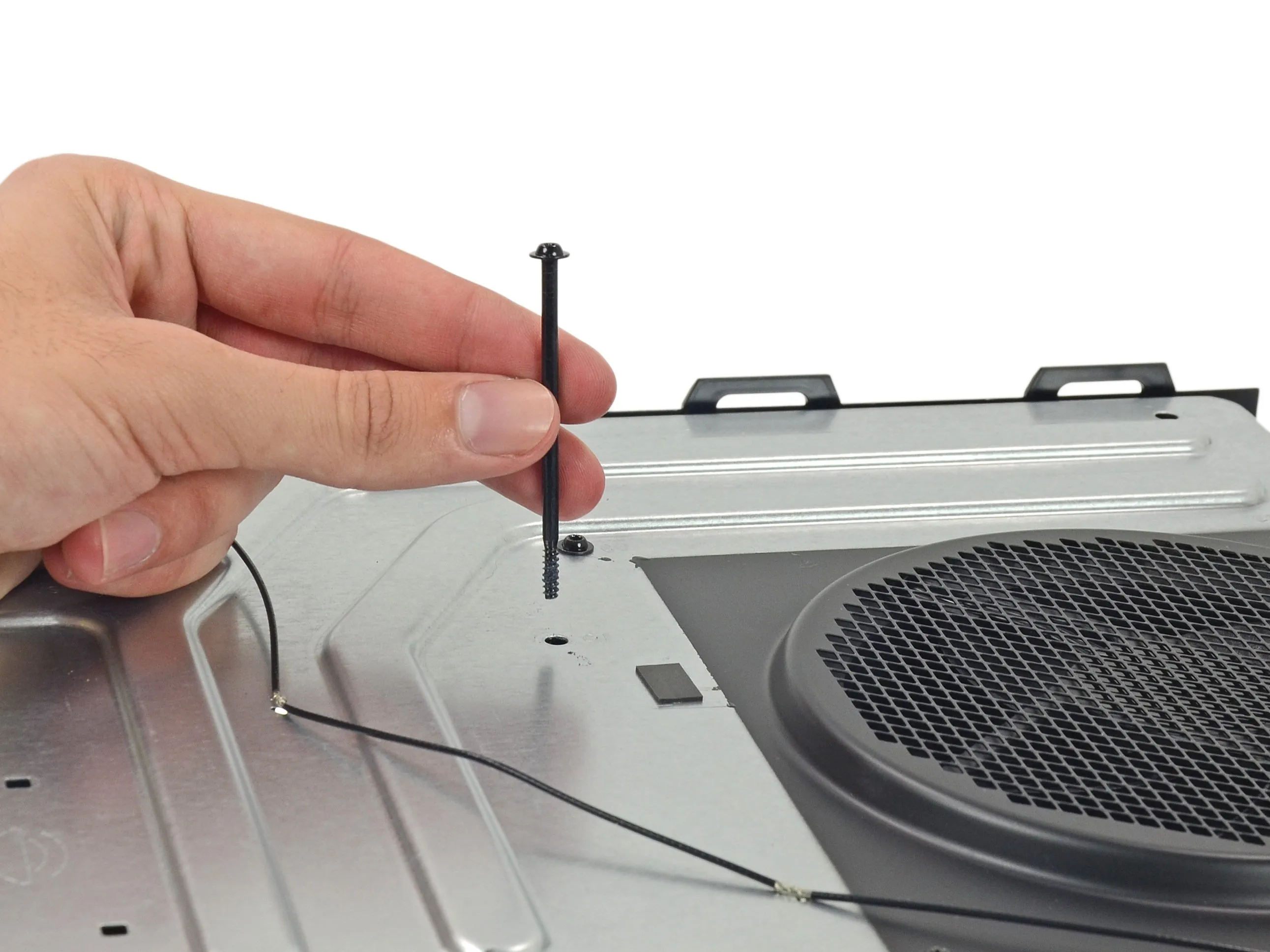

• Восемь 64-миллиметровых винтов T9 Torx крепят верхний металлический экран к шасси.

• Это чуть больше двух с половиной дюймов резьбы!

• Игровые консоли - это то место, где тенденция уменьшения размеров, веса и толщины не доведена до крайности, и нас это вполне устраивает. Нам нравятся устройства с небольшим количеством мяса на костях, если это позволяет найти стандартные крепежные элементы, такие как эти винты - это выигрыш для ремонтопригодности.

• Маленькие, легкие и тонкие устройства тоже могут быть ремонтопригодными! Мы видели случалось.

Комментарии к шагу

Как называется этот черный провод на рисунке в шаге 11? Есть идеи, что он делает... мой сломался, и мне нужен новый... мой wifi все еще работает, но мои контроллеры должны быть подключены через usb, чтобы оставаться подключенными к xbox

Привет, gaddafi, это может быть антенный кабель Bluetooth. Он идет от платы беспроводной связи к плате RF на передней панели Xbox. В этом руководстве показано, где находятся оба конца кабеля: Замена материнской платы Xbox One

Похоже, что вы можете получить замену на ebay, если вы ищете 'xbox one bluetooth антенный кабель'.

Удачи!

Верно. WiFi/Bluetooth используют одни и те же радиочастоты/диапазоны.

Я нашел только 7 винтов TORX, крепящих верхний металлический щит на моем xbox one original (НЕ day one edition или one X/S) также КРУТО оба драйвера TORX TR8 & TR10 слишком свободны, у меня нет драйвера TORX 9, так что не знаю, подойдет ли он, возможно, мой драйвер TORX 10 кусается, но сидит слишком высоко на винтах TORX 9, иначе это могут быть винты TORX 11? Почему microshaft должны использовать нестандартный размер TORX 9 против общего TR8 & TR10, чтобы помешать владельцам / дий ремонт? Я удивлен, что они не использовали безопасности torx с центральным штифтом, по крайней мере, там не гнилые яблоки, TRI-Lobe винты кто-нибудь?

Шаг 12

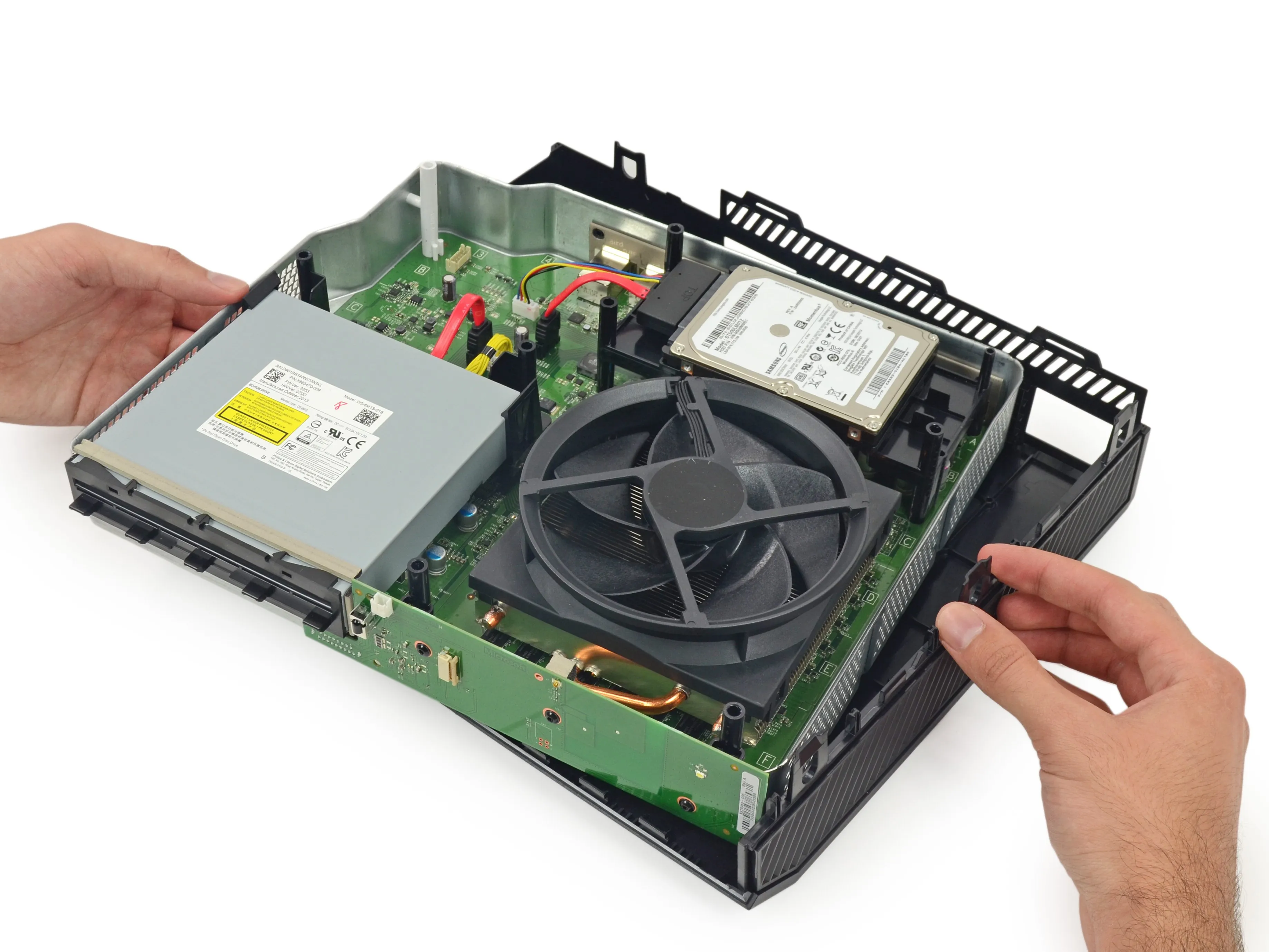

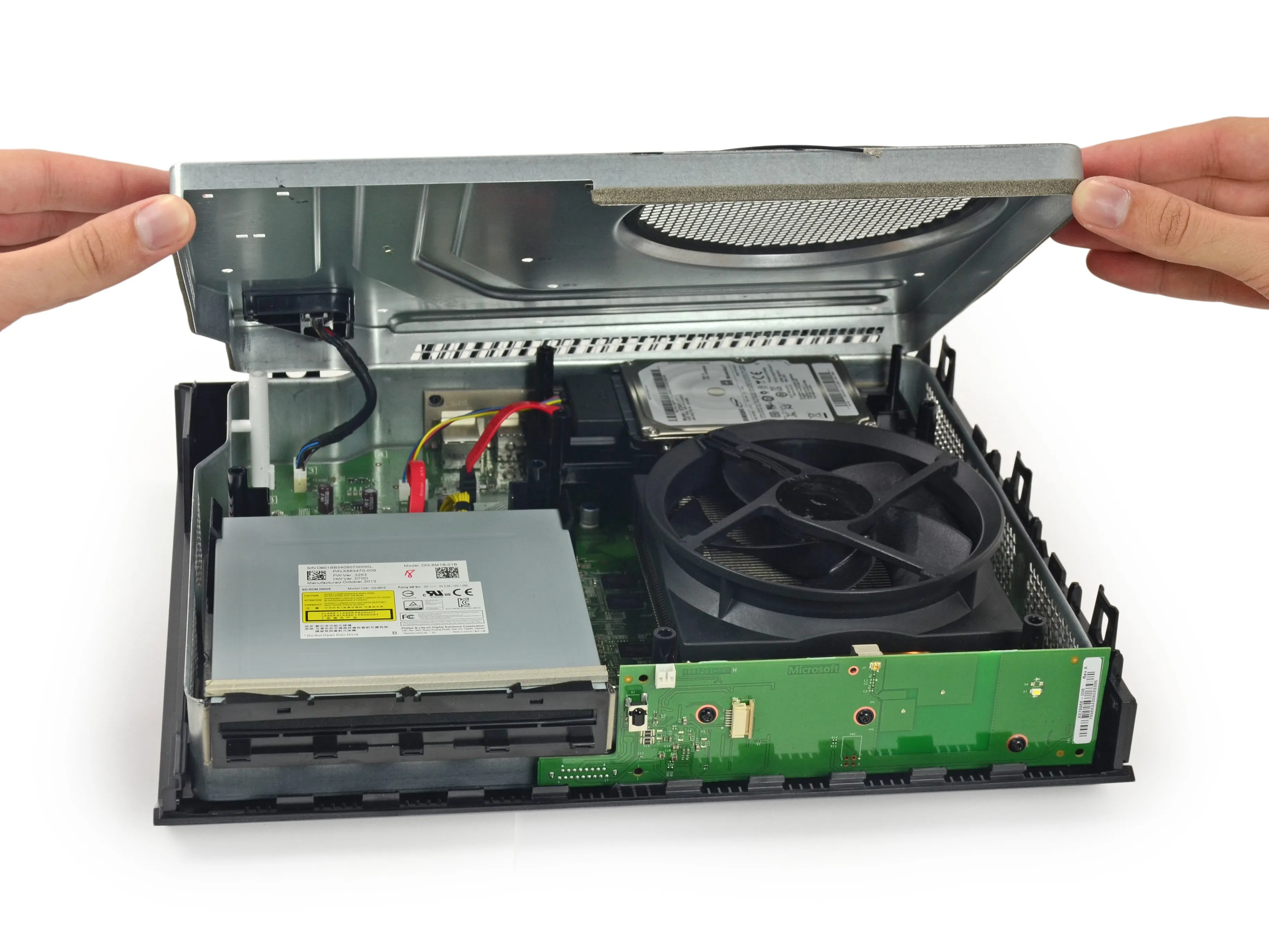

• Это наш первый настоящий взгляд внутрь Xbox One.

• Что ж, это было просто. Вся сборка Xbox One просто снимается с нижнего корпуса.

• Мы ценим тайну, завернутую в загадку, спрятанную внутри нора хоббита не меньше, чем другие люди, но для целей ремонта хорошо, когда все немного проще.

• Насколько нас волнует завтрак 'Дыра хоббита' в ресторане Denny's? О, вы знаете...

Комментарии к шагу

Мне одному немного обидно, что размеры Xbox One можно было сделать меньше, если бы не было этого относительно большого открытого пространства?

Серьезный вопрос: есть ли здесь что-нибудь, что могло бы 'сломаться', если бы консоль лежала на боку? Это при условии, что вы не используете дисковод и приподнимаете консоль для правильной вентиляции.

Шаг 13

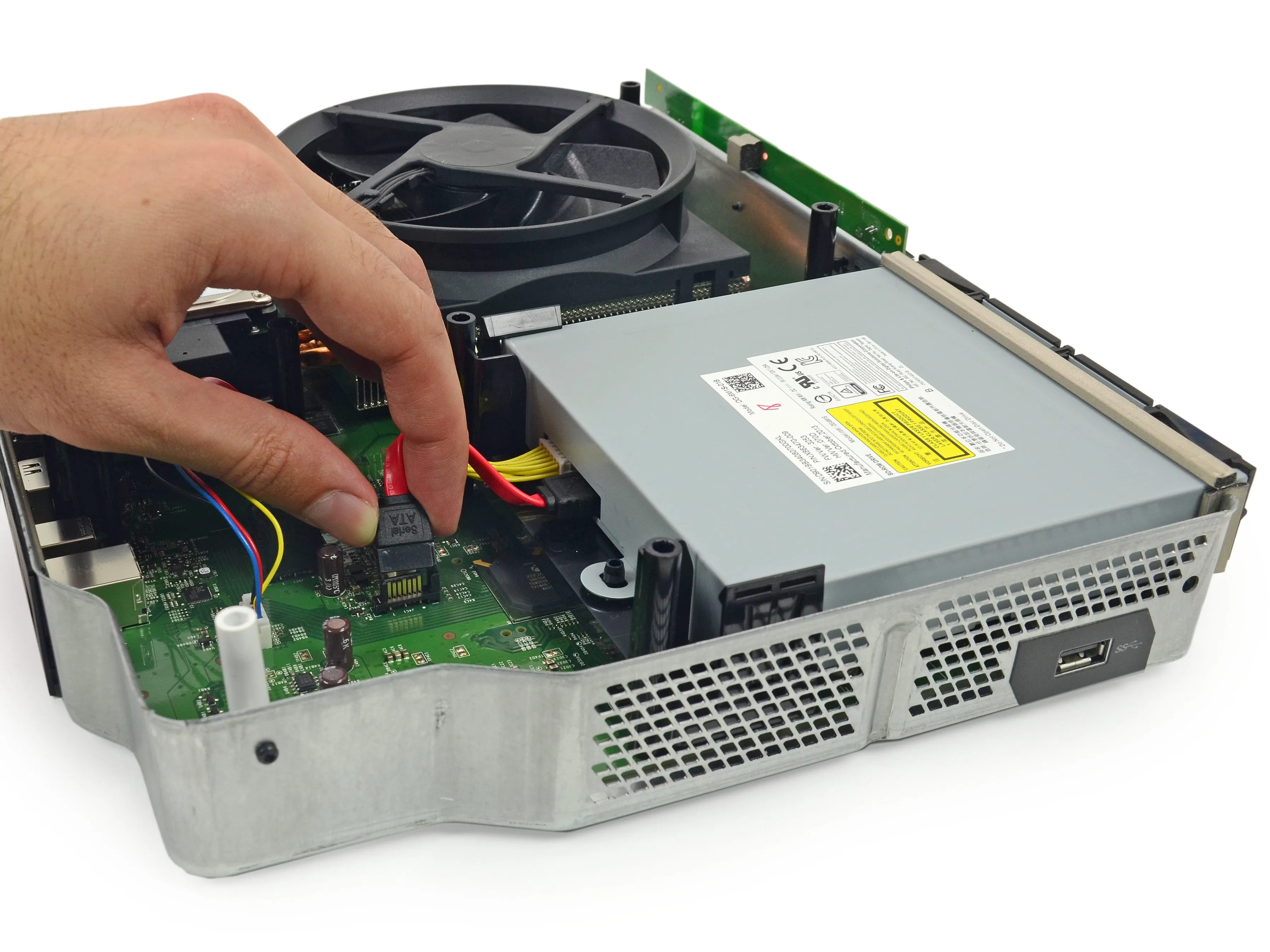

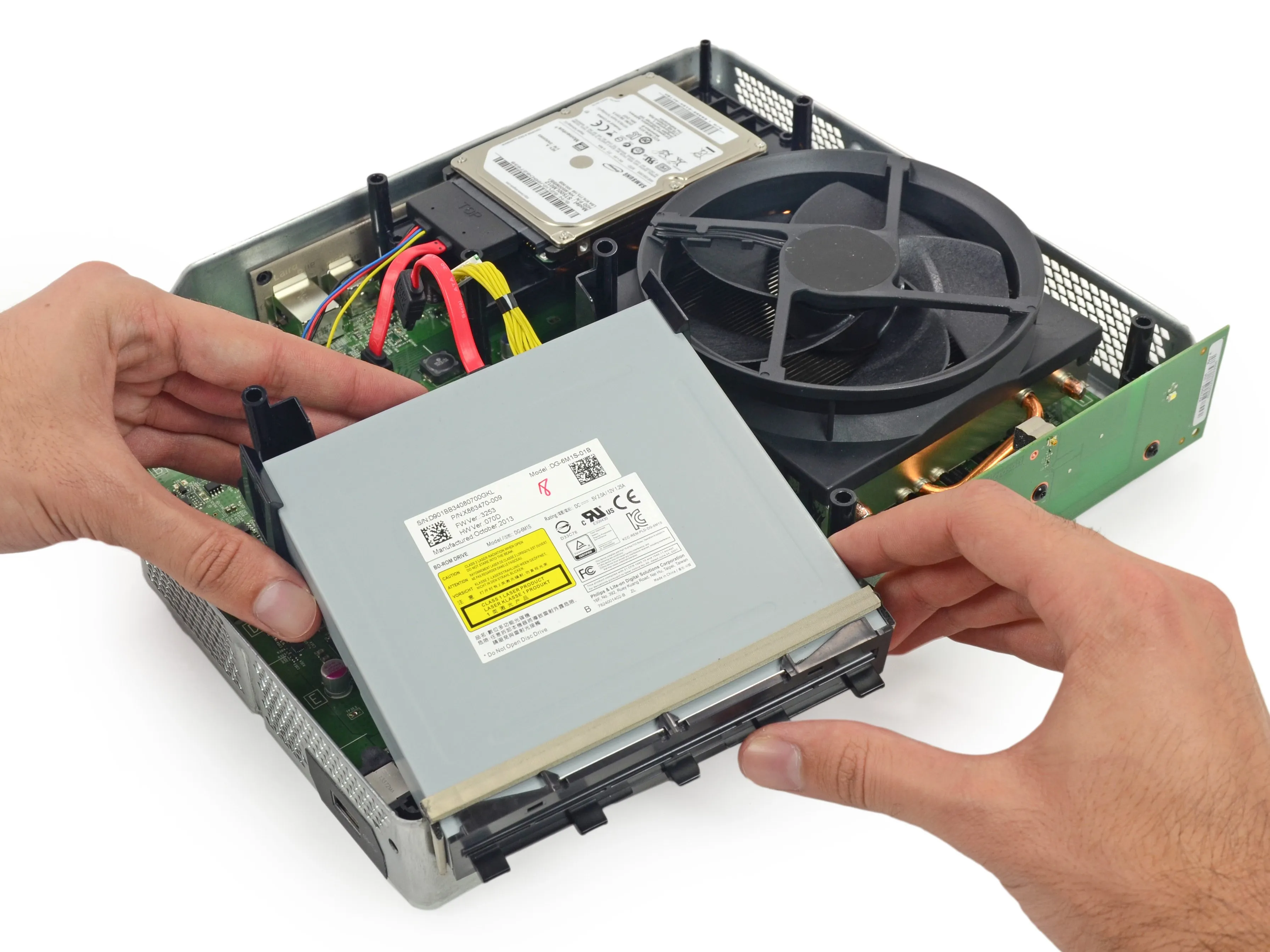

• Еще одна победа в пользу ремонтопригодности - Blu-ray/DVD-привод подключен к материнской плате через разъем SATA.

• Хотя у нас есть соблазн пересмотреть всю трилогию LOTR на Blu-ray, наше собственное стремление уничтожить One Xbox в огне стола для разбора более плачевно.

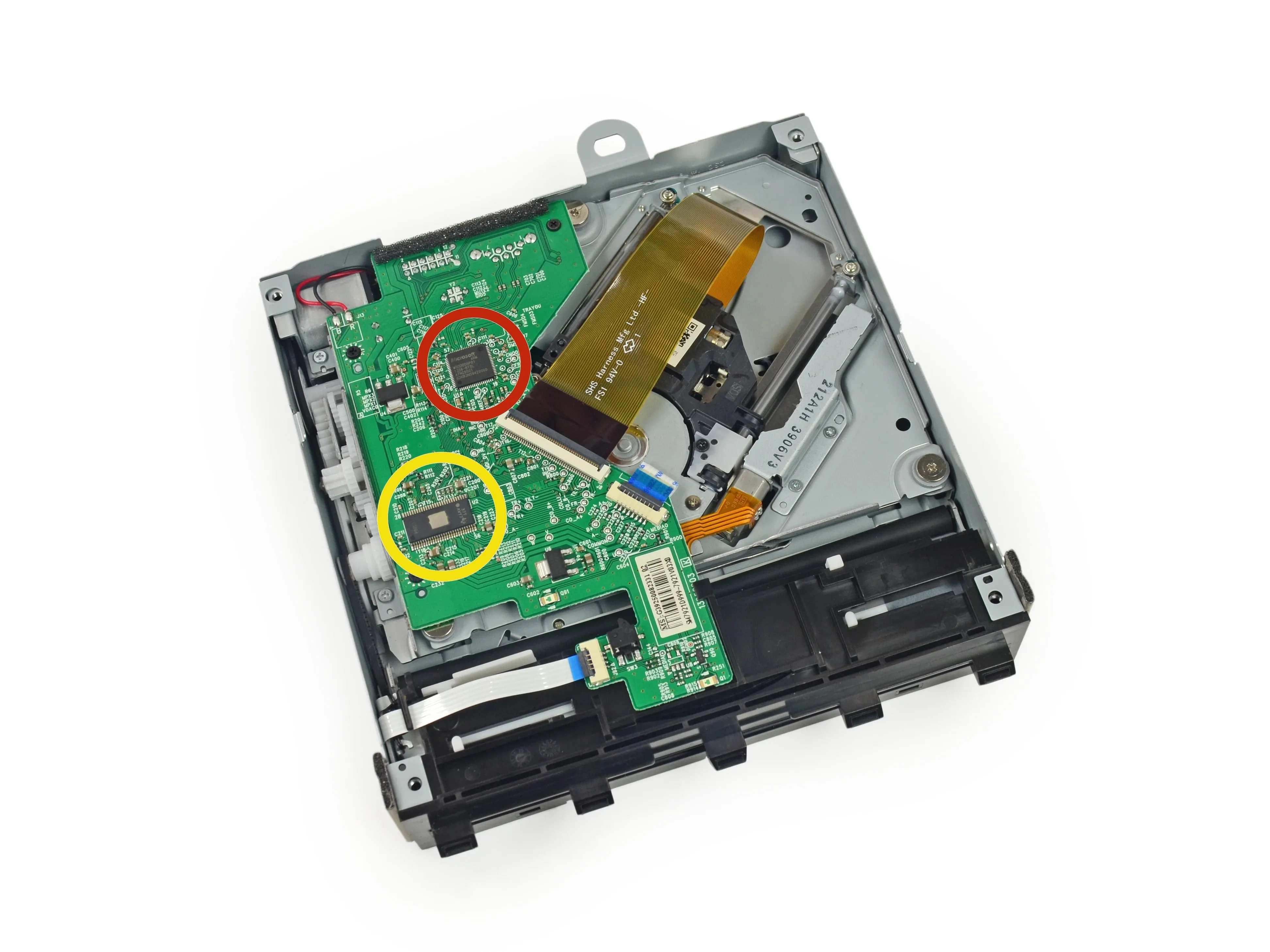

• Мы заглянули в нижнюю часть оптического привода и обнаружили там несколько микросхем и большой ленточный кабель:

• Microsoft MS0DDDSPB1 1326-BTSL ATNGS501

• Texas Instruments 37T AVY7

Комментарии к шагу

Недавно я купил запасной оптический привод Xbox One у парня на eBay. Это тот же номер модели, но у него другой P/N. Должны ли они совпадать? Новый привод, который я купил, принимает диски, но я продолжаю получать сообщение о том, что 'существует проблема с моим оптическим приводом', и он ничего не воспроизводит. Помогите?

Оптическая плата должна быть соединена с основной платой Xbox. Лучший способ - поменять плату с оригинального оптического привода на новый оптический привод. (Это плата в нижней части оптического привода).

Я недавно купил https://www.procurepod.com/sg200-10fp-na... материнскую плату, но она не подключается к dvd-приводу, пожалуйста, объясните подробно, как подключить материнскую плату простым способом.

Шаг 14

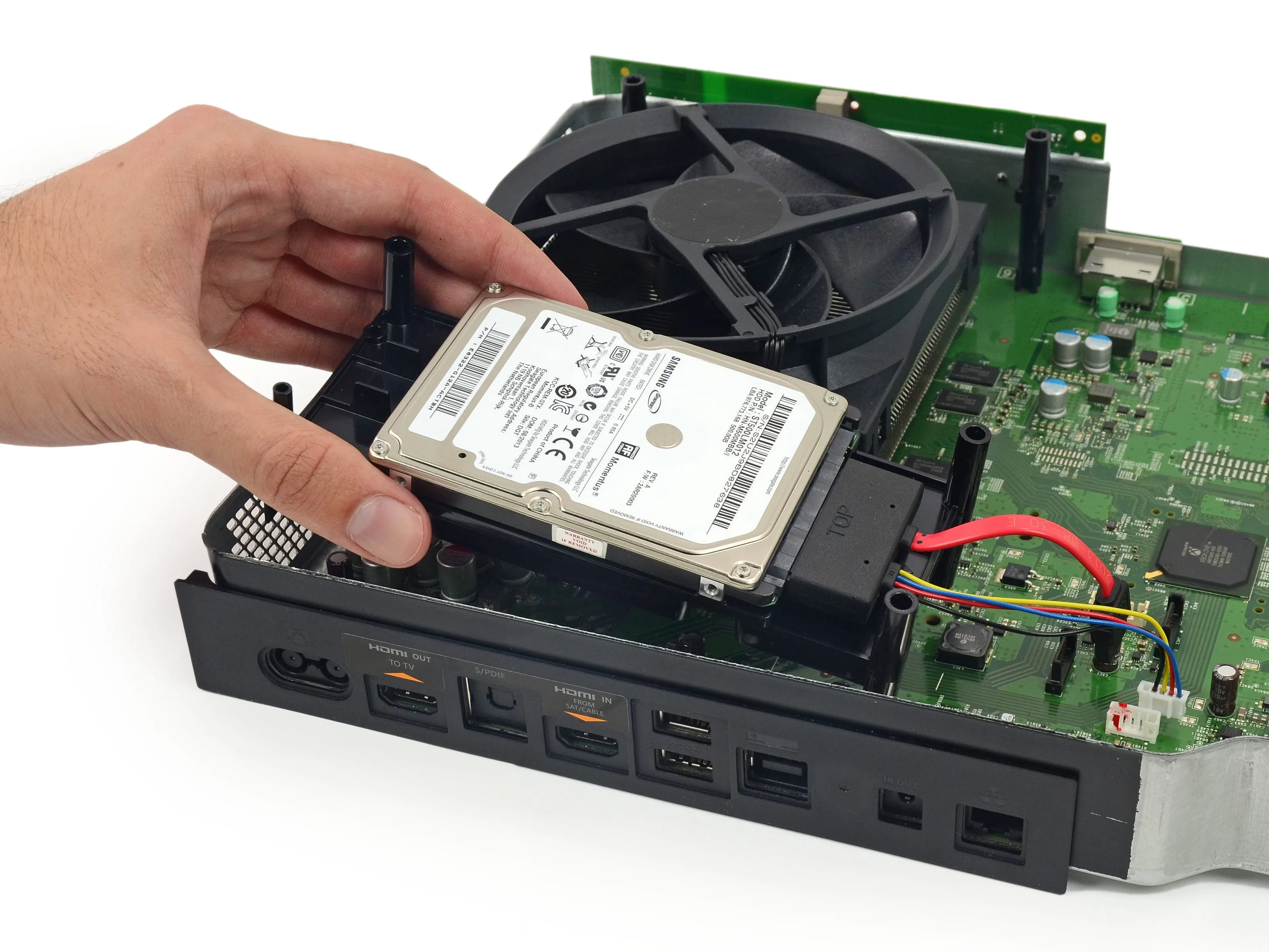

• К сожалению, Xbox One официально не оснащается сменным жестким диском - но мы не любим играть по правилам. Вот и все.

• Плохая новость: замена жесткого диска требует аннулирования гарантии. Хорошая новость: это стандартный 2,5-дюймовый диск SATA II. Печальная новость: Xbox One не поддерживает неформатированные жесткие диски.

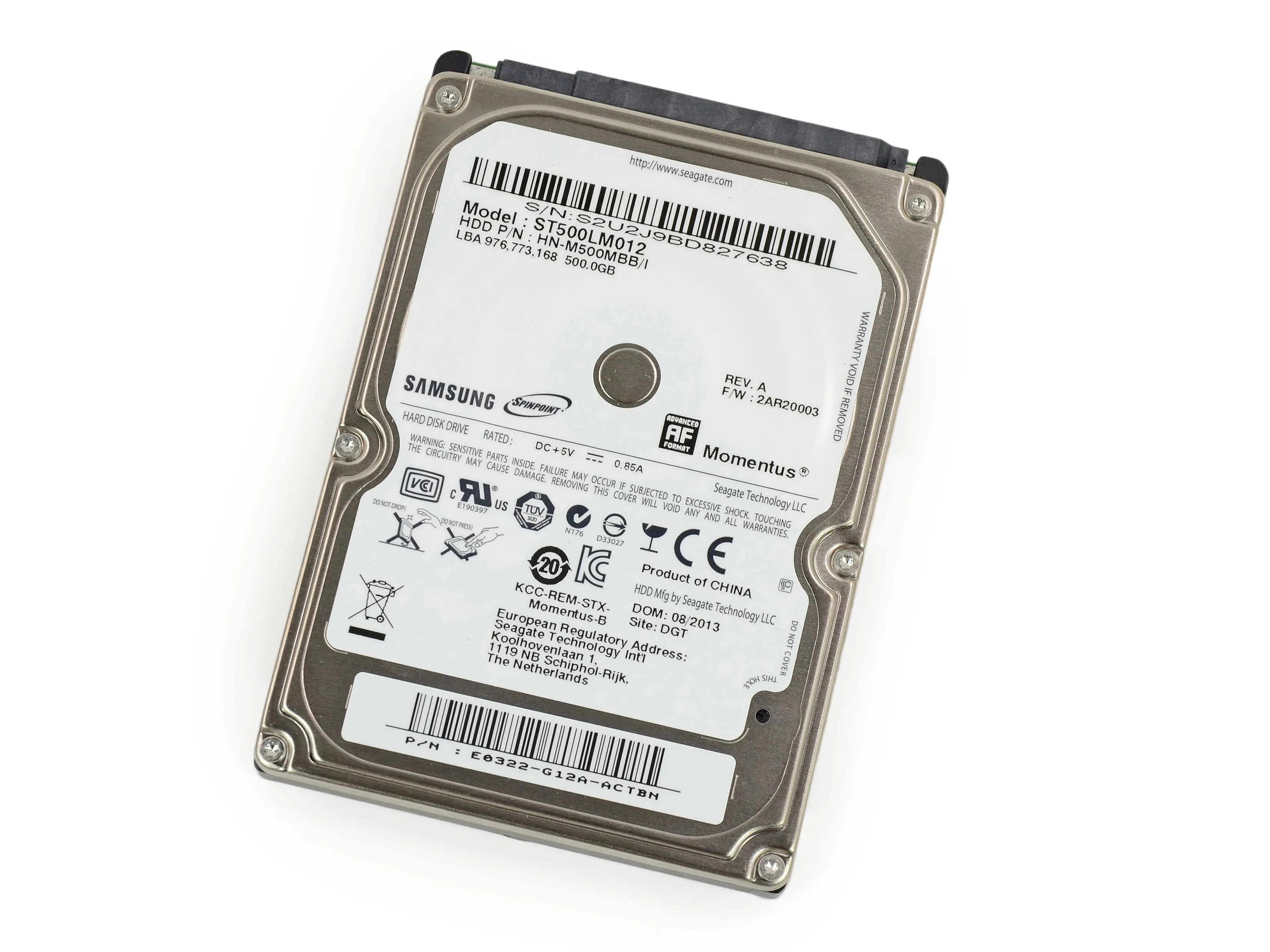

• Внутри Xbox One мы обнаружили Samsung Spinpoint M8 ST500LM012 Жесткий диск Samsung Spinpoint M8 ST500LM012 объемом 500 ГБ со скоростью вращения шпинделя 5400 об/мин и кэшем 8 МБ с интерфейсом SATA II 3,0 Гбит/с.

• На Newegg, похоже, есть положительные отзывы об этом диске.

Комментарии к шагу

Я полагаю, что для консоли стоимостью 500 долларов Microsoft все еще слишком дешева, чтобы установить SSD-накопитель или SATA III 6 Гбит/с? ЧТО?

Microsoft выпустила консоль с SSD-накопителем - Xbox One Elite.

Это 2013 год, SSD не были такими дешевыми; вы должны были знать это, так как вы сделали это в 2013 году!!!!.

Так можно ли обновить диск на более быстрый или большой? SSD?

Я только что разговаривал с microsoft, вы можете поставить жесткий диск большего размера, но он должен иметь файл FAT32, пока что я пробовал SSD на 3 Тб, и он не смог завершить форматирование.

Если вы используете жесткие диски большого объема (2 Тб+?), вам нужно подготовить их в windows. (или DOS, если хотите) fat32, и (я полагаю) установить размер кластера 4096. - Для простоты я разбил свой на 4x 500GB, и он отлично работает. Определите, на какой диск устанавливать игры в системе Xbox. (Теперь Windows 10)

*Редактировать - не обязательно, но проще/оптимальнее.

Это не аннулирует гарантию Федеральные суды уже вынесли решение по этому поводу.

Шаг 15

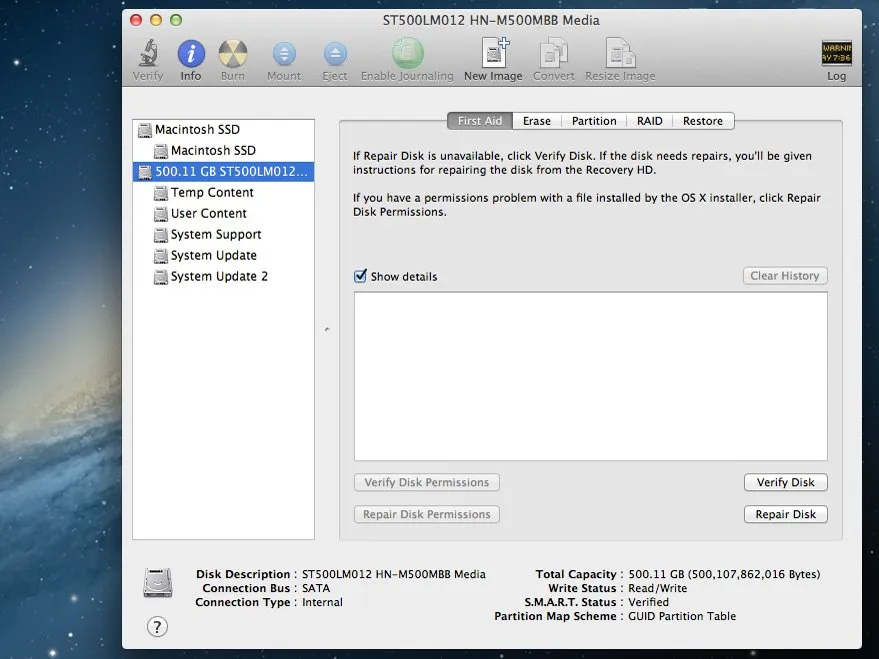

• Обновление: Мы бросили жесткий диск One в один из отсеков для дополнительных жестких дисков. Мы обнаружили пять разделов NTFS:

• Temp Content: 44 ГБ, доступно 27,1 ГБ (в Xbox, который мы никогда не включали).

• Пользовательское содержимое: 391,9 ГБ, не используется.

• Поддержка системы: 42,9 ГБ, доступно 34,1 ГБ.

• Обновление системы: 12,8 ГБ, доступно 11,8 ГБ.

• Обновление системы 2: объем 7,52 ГБ, доступно 7,47 ГБ.

• К сожалению, мы не смогли пойти другим путем - у нас не было запасного жесткого диска (в Новой Зеландии), чтобы установить его в Xbox One. Так что придется подождать до другого дня!

Комментарии к шагу

Ваши размеры разделов неверны, потому что вы использовали OS X, в которой для размеров используется основание 10.

Привод blu ray вряд ли можно заменить. Привод dvd Xbox 360 использовал DVD-ключ для блокировки одного привода на одной материнской плате. Пройдет некоторое время, прежде чем кто-то придумает, как обойти это в XBone.

Base 10 подойдет для этого. Диск на 500 ГБ, с которым его рекламируют, тоже Base 10.

Майларовые разъемы на оптическом приводе. Неудивительно, что они выходят из строя. Я ненавижу майларовые разъемы, они хороши только для прерывистых контактов и отклеивания при транспортировке.

Шаг 16

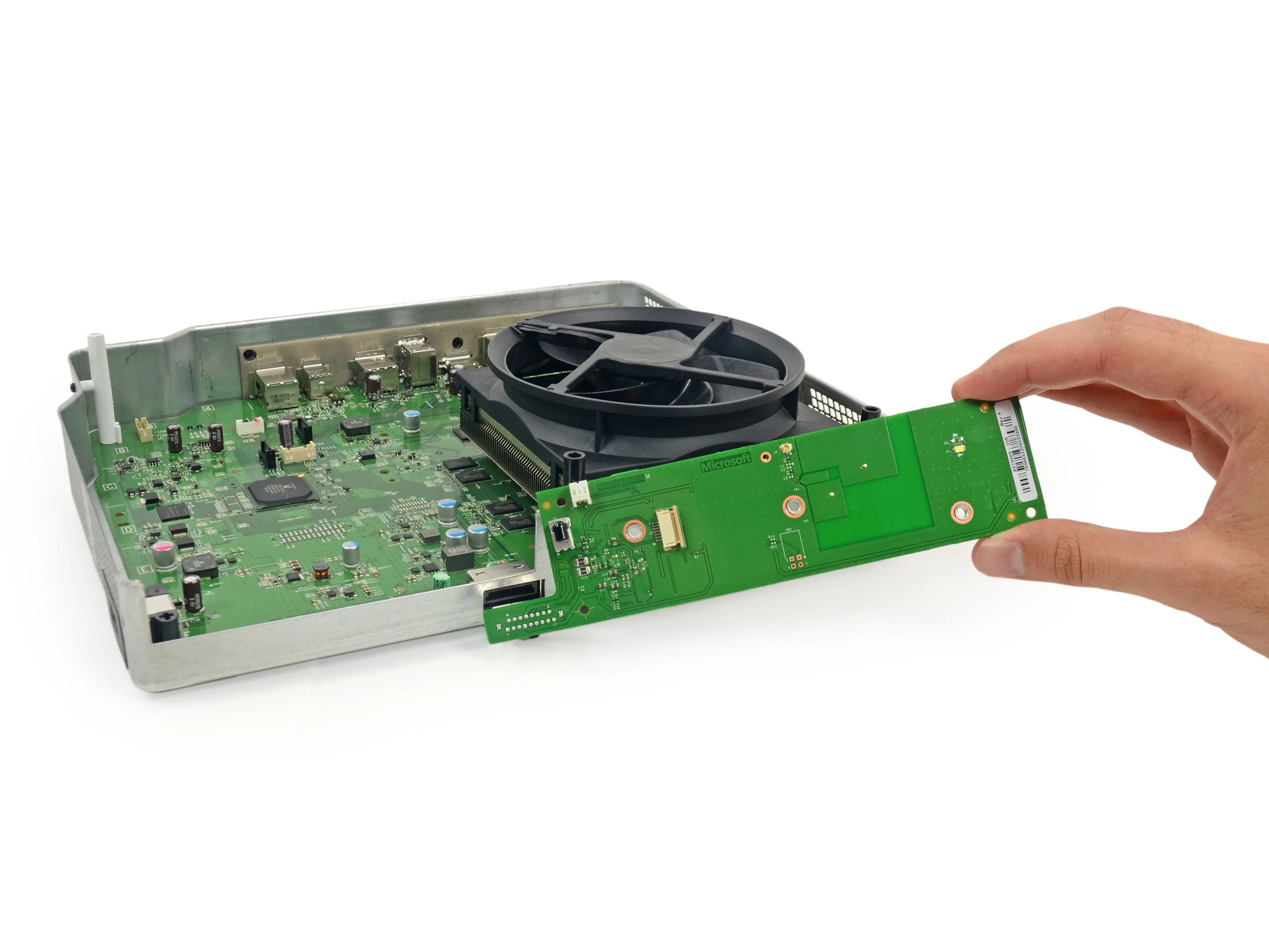

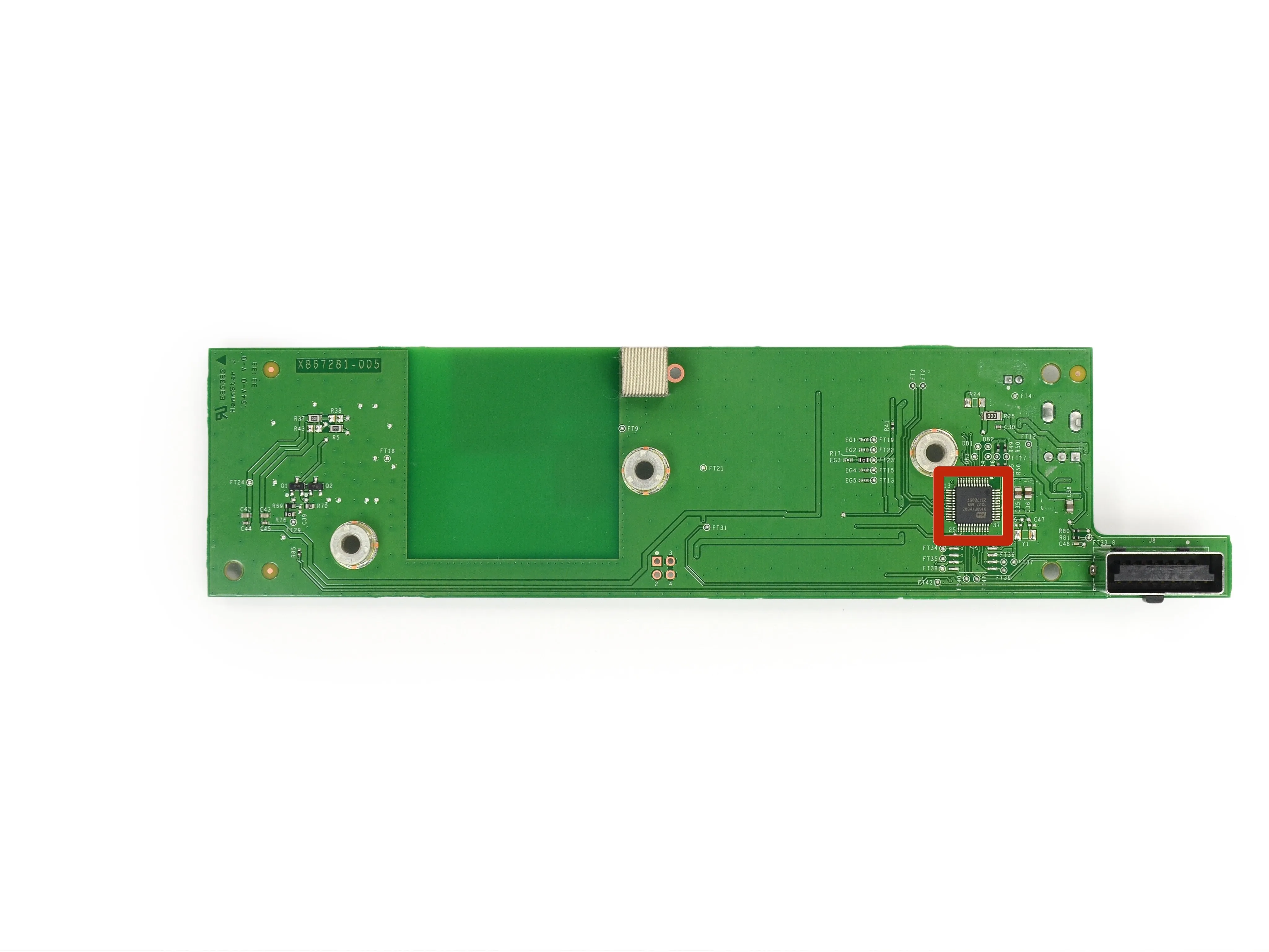

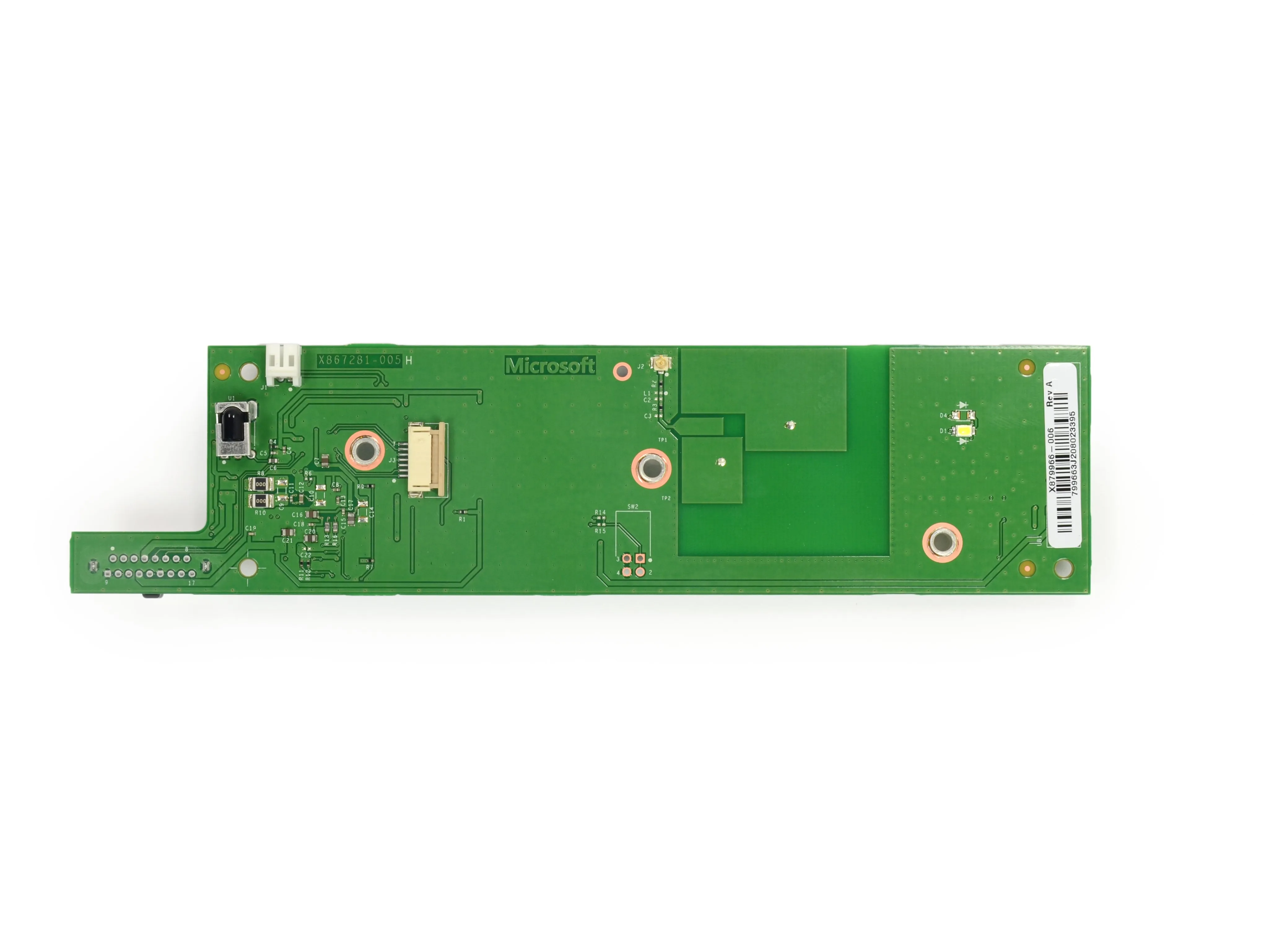

• Плата радиочастотного модуля отсоединяется от нижнего корпуса.

• На задней стороне платы RF-модуля находится одна одинокая микросхема от Info Storage Devices с маркировкой 9160F1MS03 1327 2317B057. Мы полагаем, что это микросхема аудиоинтерфейса пользователя от Nuvoton.

Комментарии к шагу

Это была радиочастотная плата на 360-й модели. На этой плате вообще нет никаких радиочастотных устройств.

Там есть антенна. Этот чип, очевидно, является ARM-устройством, но, черт возьми, я нигде не могу найти никаких данных о нем.

Какого размера SMD-светодиод на D1 и есть ли место (D4) для второго светодиода? Было бы неплохо заменить его на синий или зеленый.

Кто-нибудь знает, где находится антенна на этой плате RF? Это черный цилиндр слева от платы на фото n°25?

Можете ли вы добавить размеры антенны, хорошо бы разместить рядом с ней шкалу.

Чип ISD - это тот, который воспроизводит мелодии включения, выключения и извлечения на внутреннем динамике, как и в 360 (за исключением 360E, в котором чип установлен, но не заселен). Технический паспорт можно легко найти в поиске по ISD 9160F.

ВЧ-антенна - это участок платы, который принимает сигнал от J2, затем идет к R2, R3 и затем к самой антенне, странные треугольные/квадратные отверстия.

Интересно, что микросхема ISD также управляет сенсорными кнопками на передней панели, а кроме того, на ней есть пустые площадки для внешней микросхемы памяти. Помните, как в разных версиях 360-й проигрывались разные мелодии включения и извлечения? В Xbox One можно просто вставить чип памяти, и будет играть другая мелодия. Это готово к выпуску различных моделей, например, издания Halo или чего-то подобного, как это было с 360.

Можете ли вы продемонстрировать емкостную сенсорную кнопку питания? А также ее светодиодную подсветку?

А спереди есть ИК-приемник?

Шаг 17

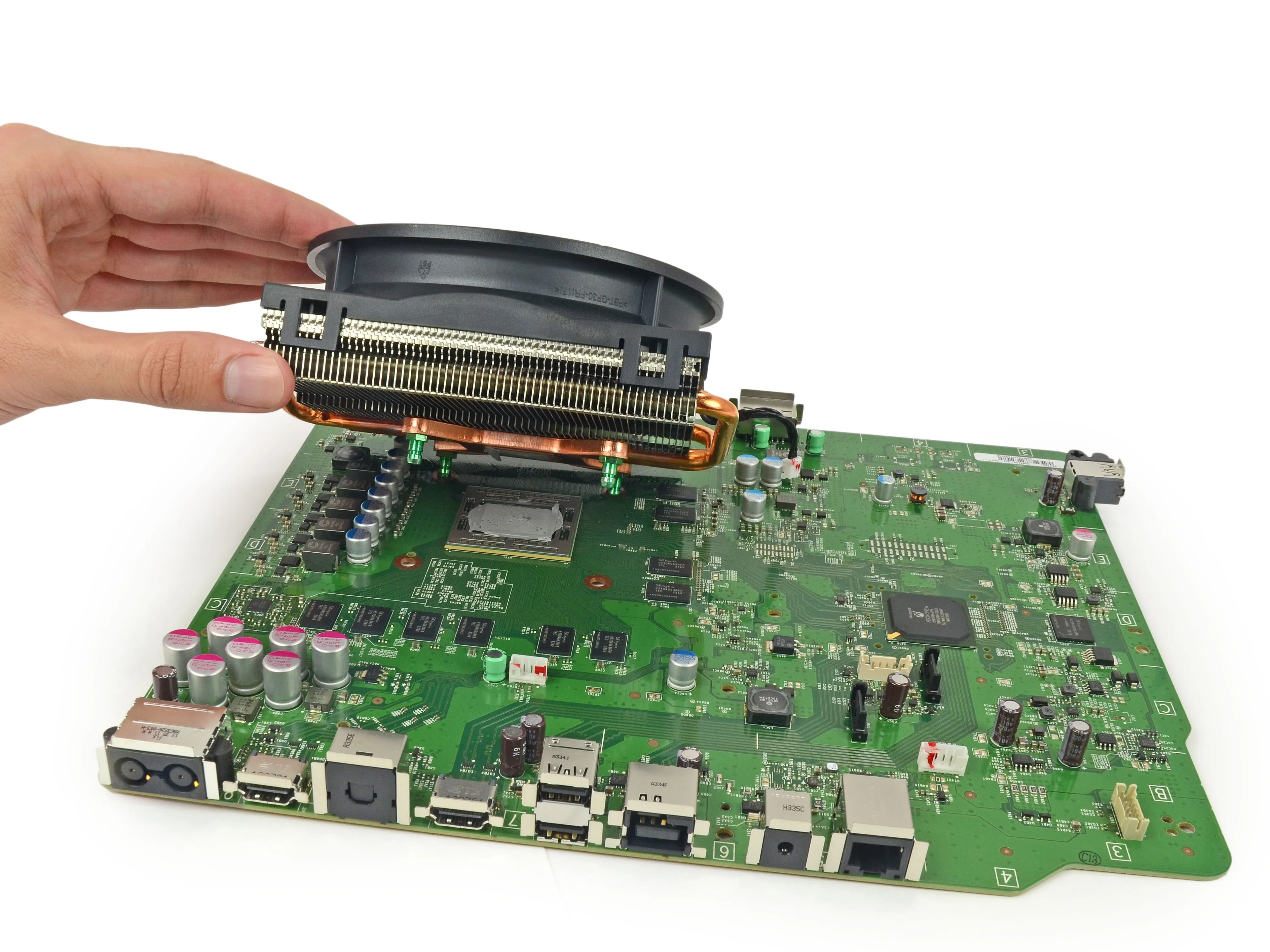

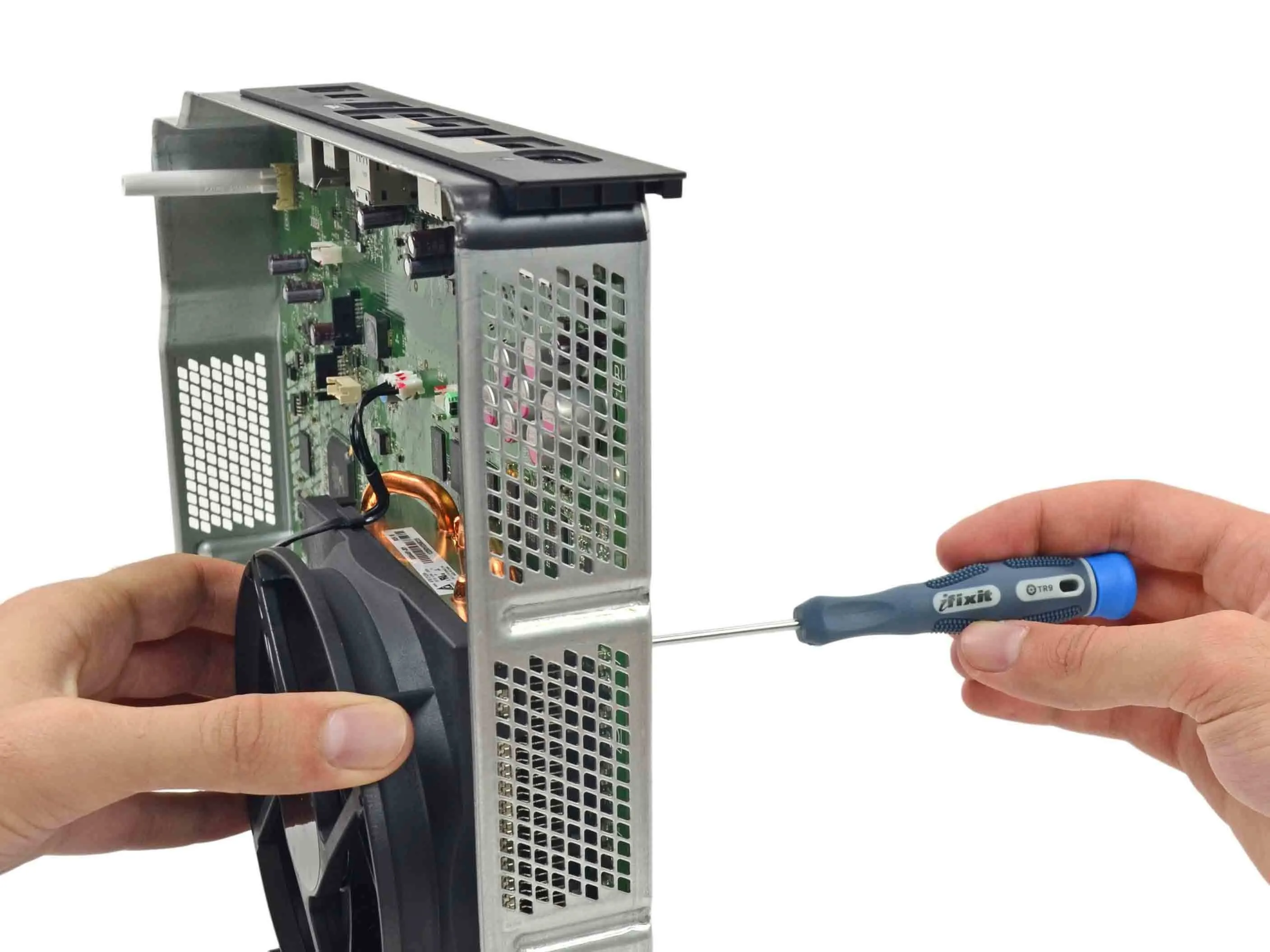

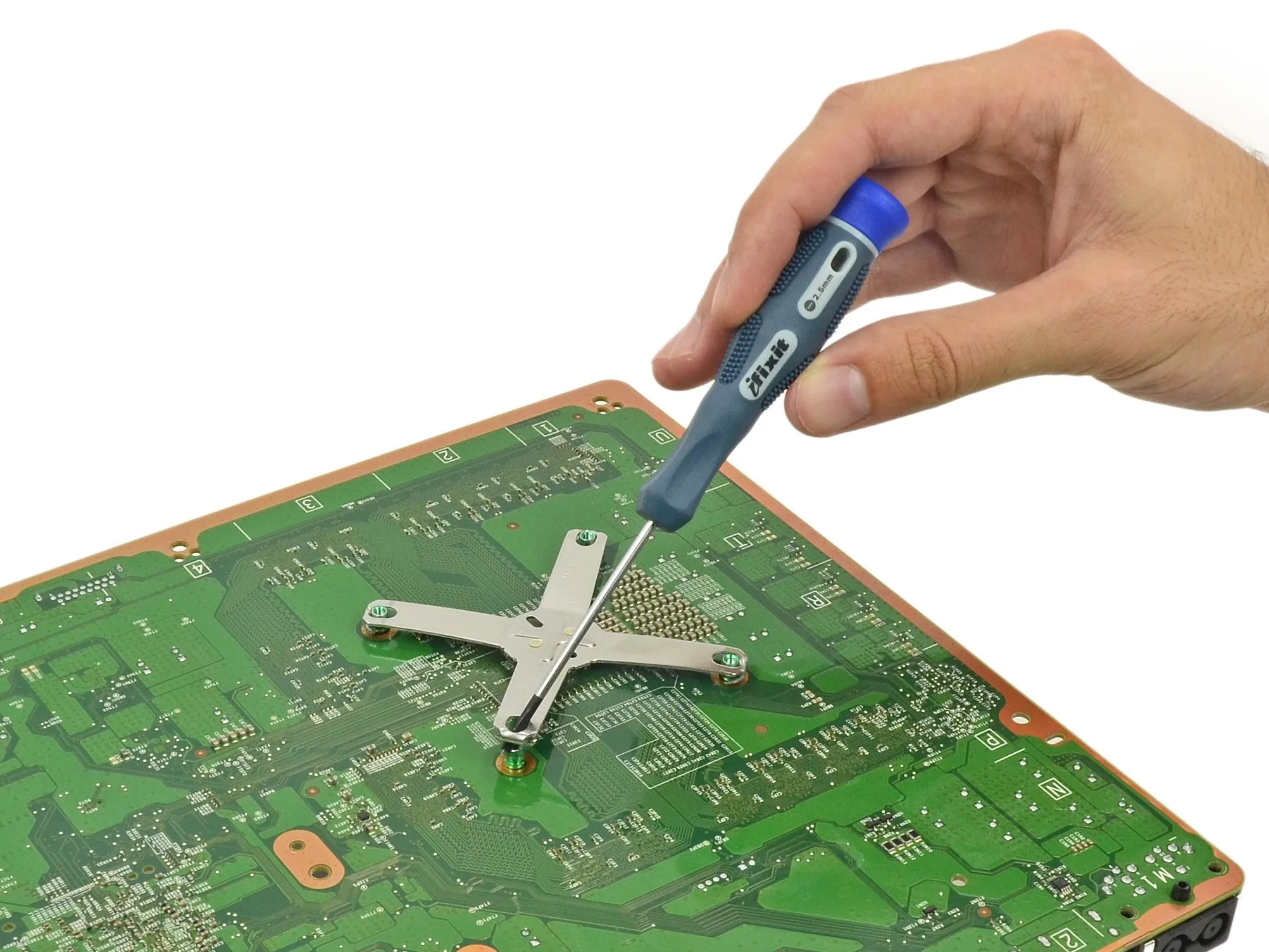

• 'X' отмечает это место. Радиатор/вентилятор в сборе крепится к материнской плате несколькими винтами T9 Torx.

• После печально известного красного кольца смерти мы не удивлены, что на этой Xbox установлена мощная система охлаждения.

Шаг 18

• Интересно, чем перекусывает перевернутая команда во время разборки?

• Arnott's Shapes Chicken Crimpy (запеченные, а не жареные).

• Печенье Hello Panda

• Ян Ян (x2)

• Печенье Griffin's MallowPuffs

Шаг 19

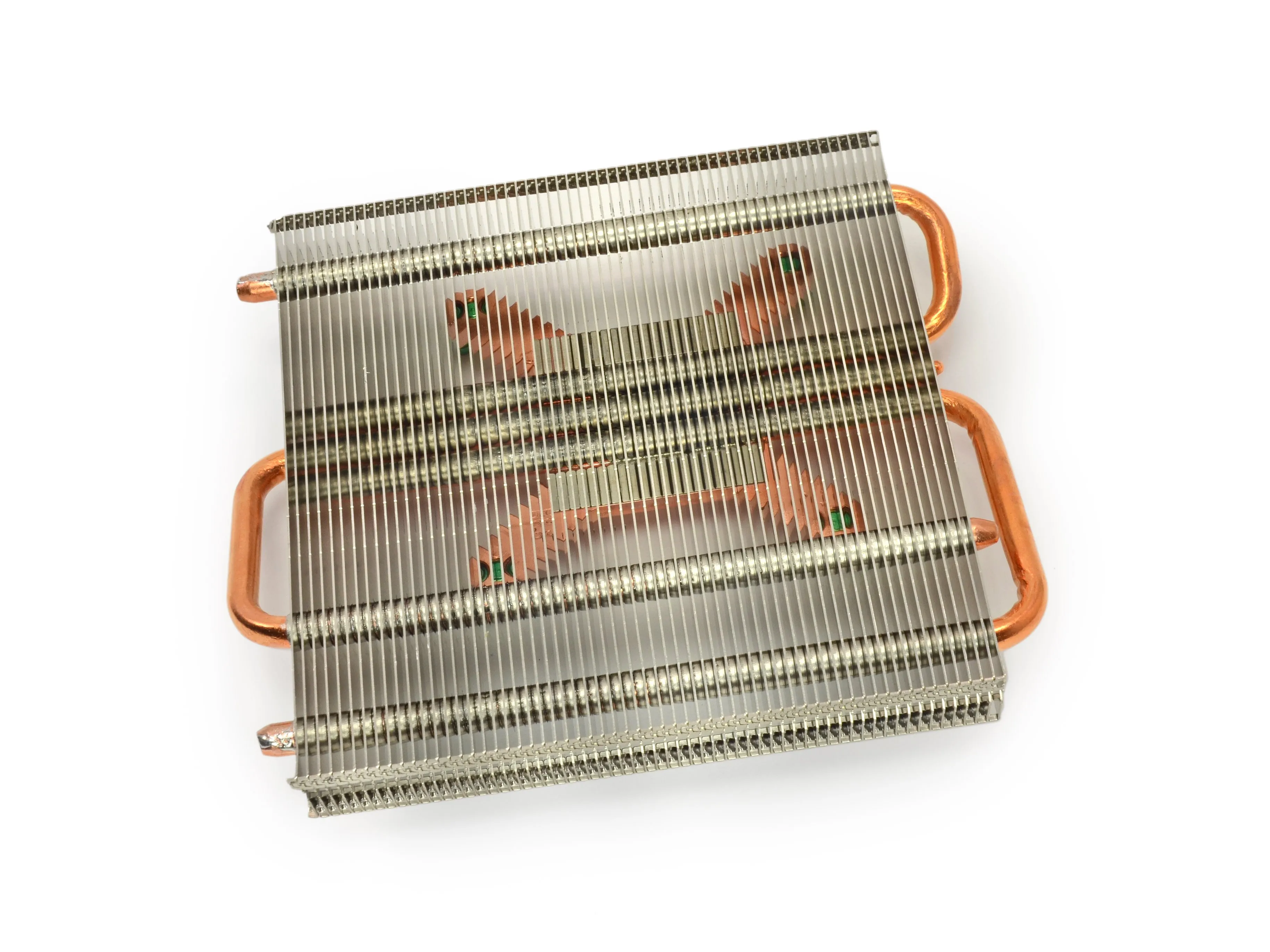

• Мы рады сообщить, что если у вашего нового Xbox One возникнут проблемы с охлаждением, замена вентилятора или радиатора не составит труда.

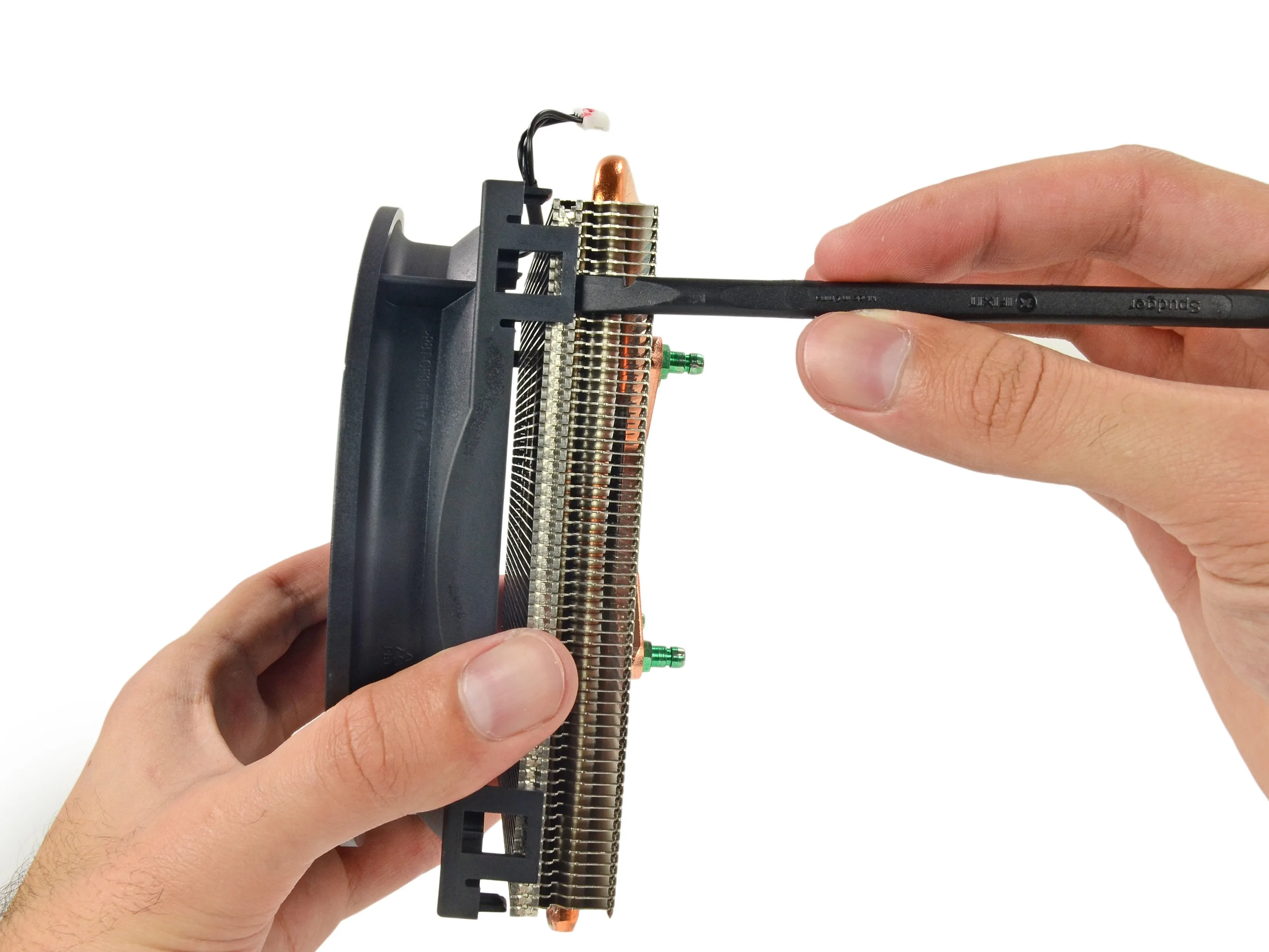

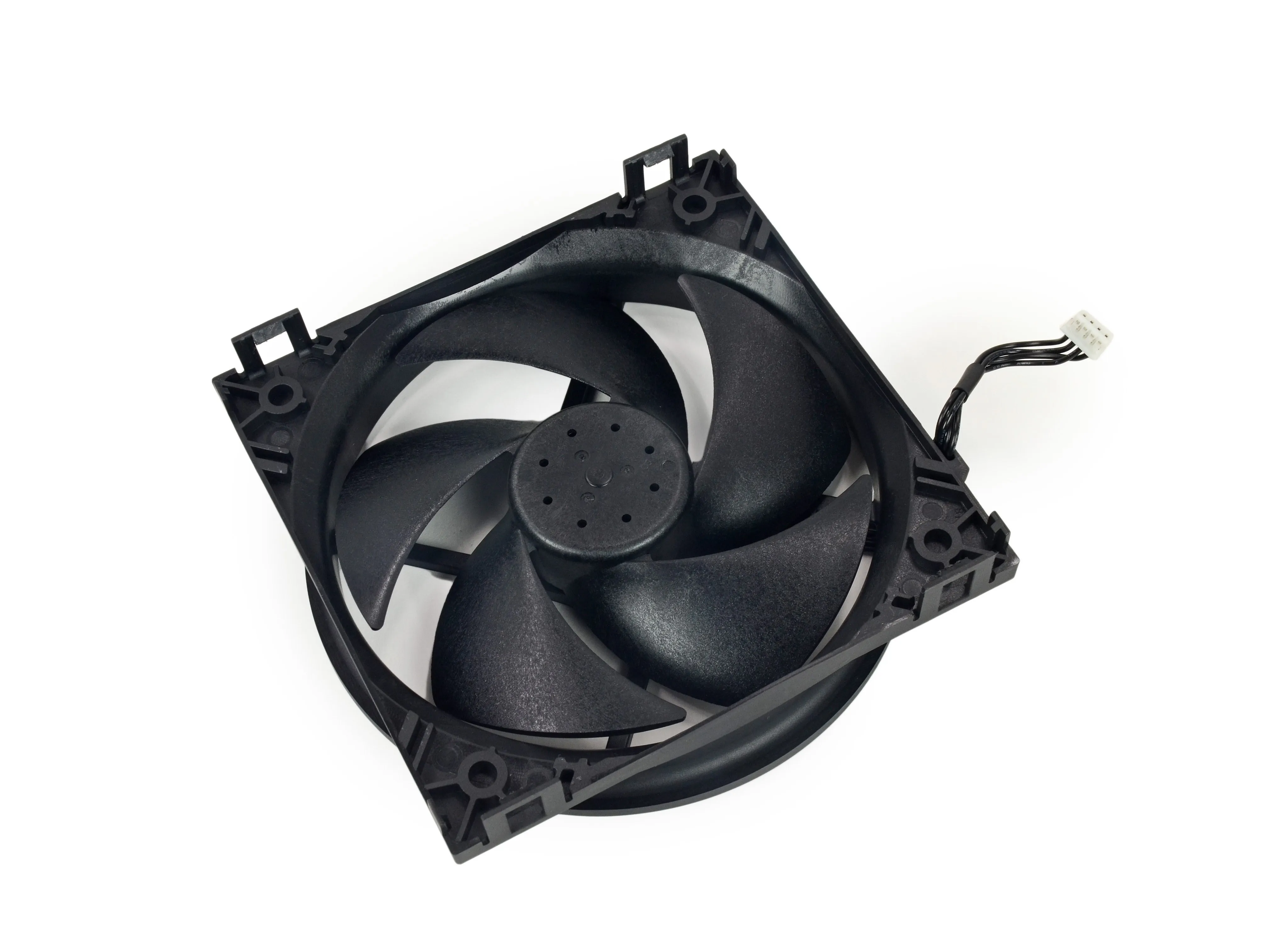

• Чтобы отделить вентилятор диаметром 112 мм от радиатора, достаточно просто щелкнуть палочкой.

• Это один маленький шаг для замены и один гигантский скачок для ремонтопригодности.

Шаг 20

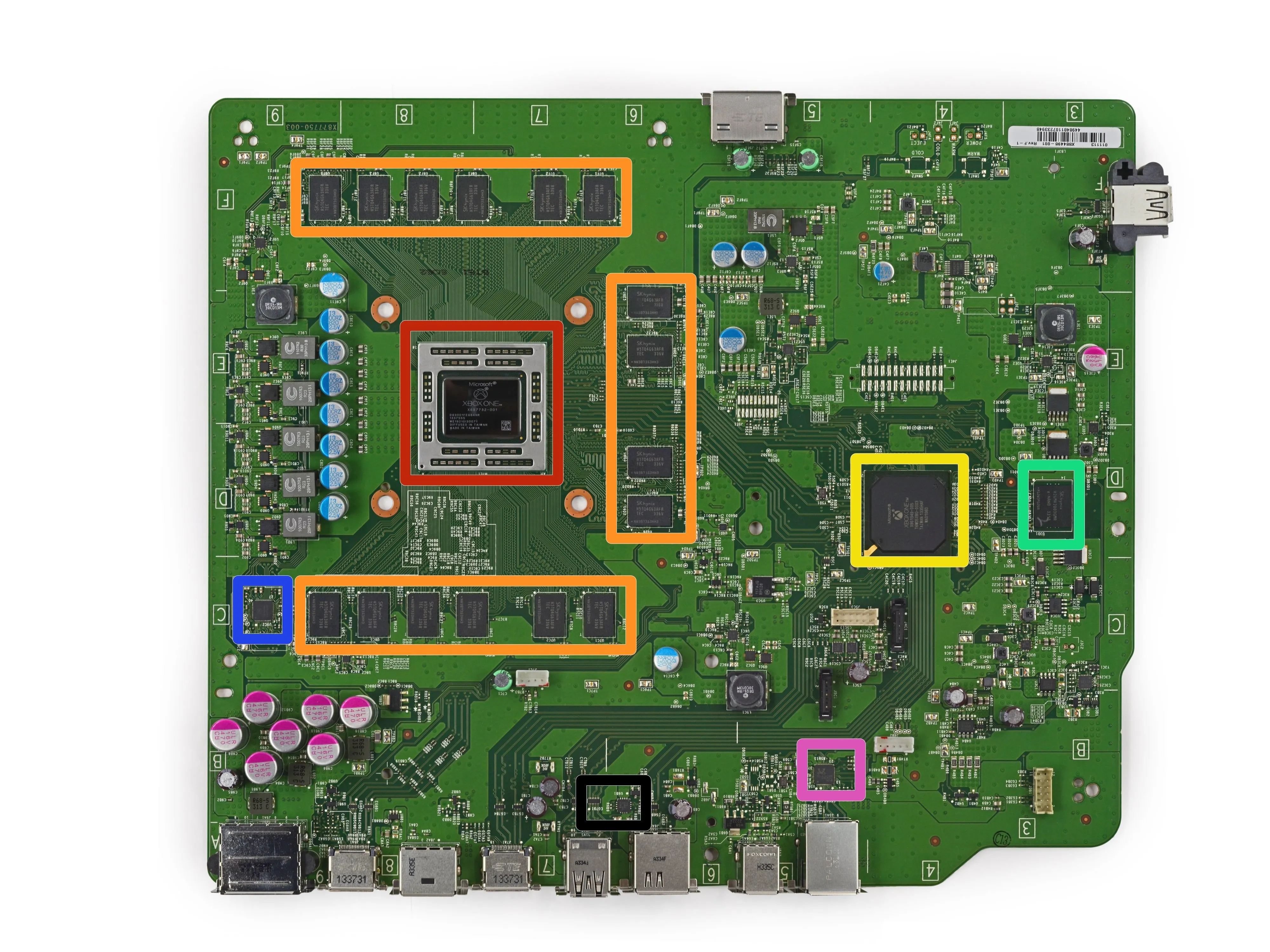

• Что видят наши эльфийские глаза? Армию интегральных схем. Среди них есть такие, как:

• X887732-001 DG3001FEG84HR (включает 8-ядерный процессор AMD 'Jaguar' + графический процессор AMD Radeon Graphics)

• 16x SK Hynix H5TQ4G63AFR 4 Gb (512 MB) DDR3 SDRAM (всего 16 x 512 MB = 8 GB)

• X861949-005 T6WD5XBG-0003

• SK Hynix H26M42003GMR 8 Гб eMMC NAND Flash

• ON Semiconductor NCP4204 GAC1328G Интегрированная ИС управления питанием

• Контроллер Ethernet Realtek RTL 8151GNM

• Texas Instruments TPS2590 Коммутатор нагрузки с высоким током от 3 В до 20 В

Комментарии к шагу

NCP4204 GAC1328G выглядит как микро. Похоже, что у него есть следы от колонки индуктивностей, расположенной к северу от него.

X861949-005 T6WD5XBG-0003, должно быть, какой-то проприетарный io-контроллер.

Плата, которую вы называете 'RF-платой', скорее всего, является собственным звеном для контроллеров (как это было в Xbox/Xbox360), и просто подключается к USB (???) соединению на материнской плате.

Зачем им использовать внешнюю плату WiFi/BT, остается только догадываться. Интересно, какой протокол подключения она использует к материнской плате. Хорошая пришивка антенного кабеля к корпусу.... не!!!

Очень хотелось бы узнать, что такое HDMI вход. Какой чипсет, и как они выводят его на экран? Я бы предположил, что DMA на vram каким-то образом.

SK Hynix H5TQ4G63AFB 4 Gb (512 MB) DDR3 SDRAM (всего 16 x 512 MB = 8 GB)

Это ошибка, так как нет части hynix с *AFB, но есть *AFR (H5TQ4G63AFR).

Есть ли подтверждение того, что это Hynix DDR3, так как нет суффикса AFB, или это заказная?

Ни один из моих двух контроллеров больше не работает в паре, первым делом нужно заменить RF плату или RF модуль?

Я хотел бы знать, какой чип отвечает за изображение на HDMI-выходе. Мой HDMI-порт выглядит хорошо, но я не вижу никакого изображения.

Шаг 21

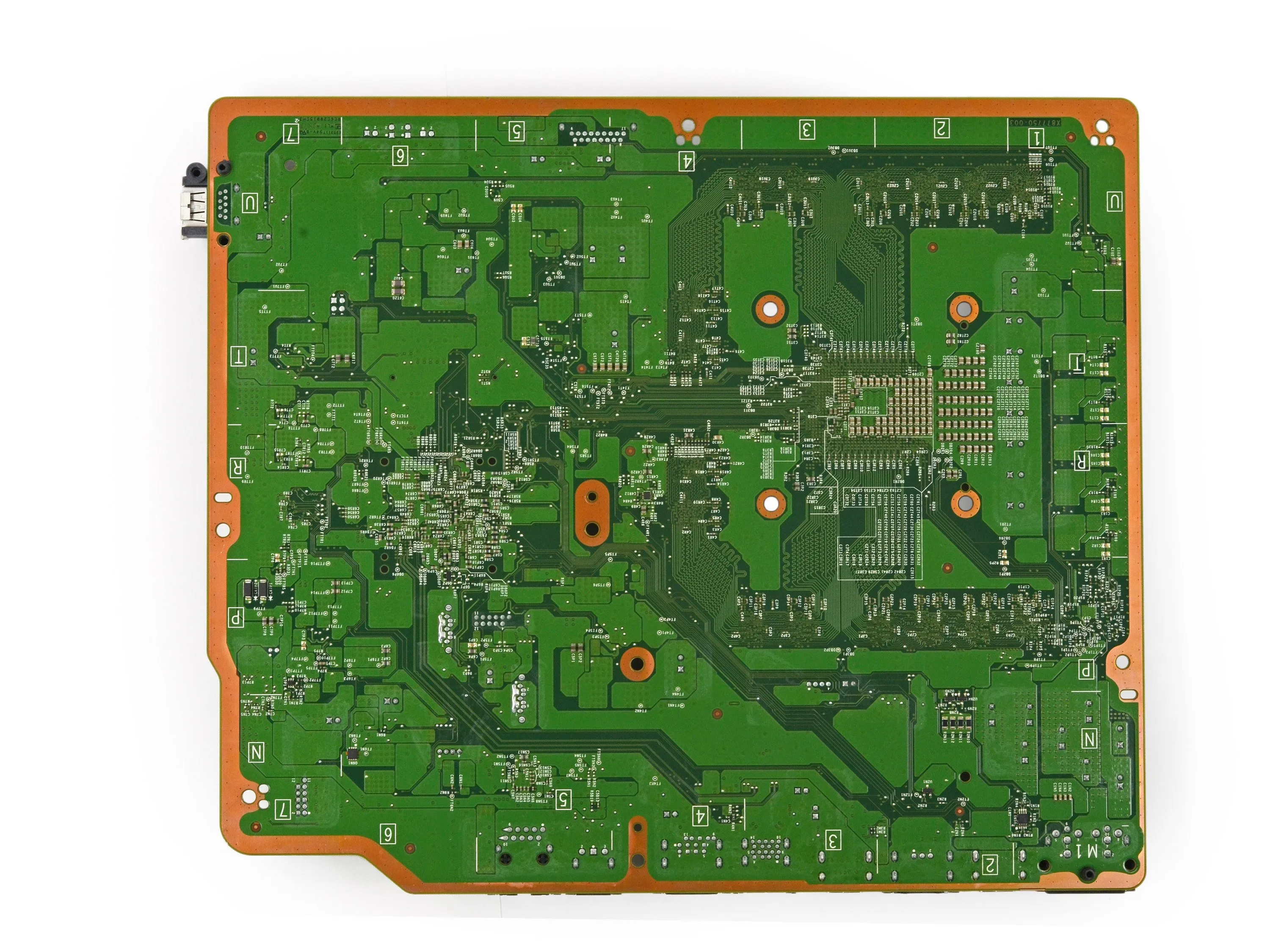

• Обратная сторона материнской платы представляет собой великолепное зеленое поле, лишенное каких-либо интегральных схем.

• Как всегда, большое спасибо ребятам из Chipworks за помощь в определении названий тех устройств, которые мы нашли внутри Xbox One!

• Если вы еще не сделали этого, ознакомьтесь с их подробным анализ PS4!

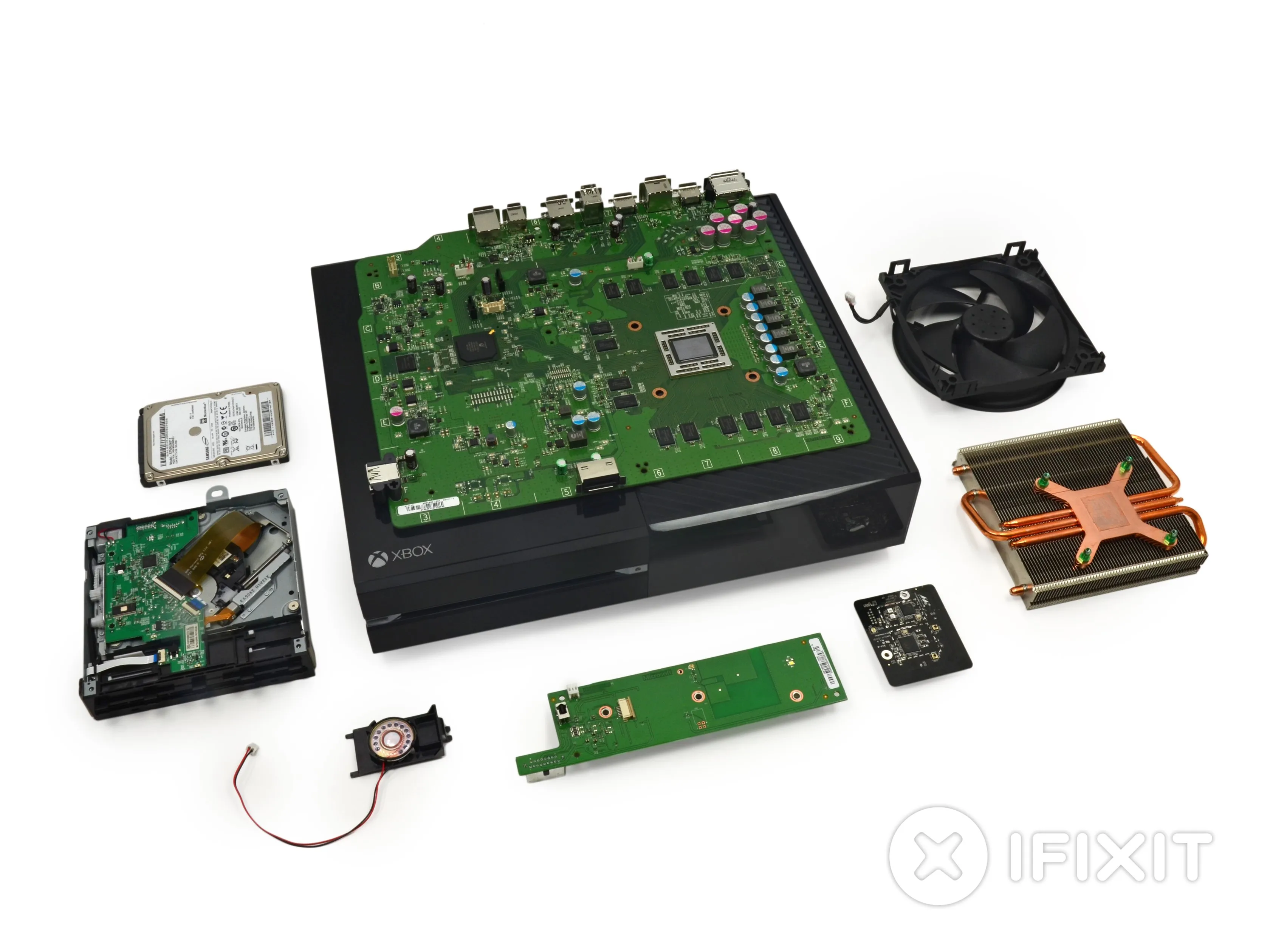

Шаг 22

• Итак, время игры закончилось! Давайте подведем итоги ремонтопригодности этой консоли.

Вывод

• Для того чтобы разобрать консоль целиком, потребуется всего несколько инструментов. Процедура вскрытия аналогична, но гораздо проще, чем у любой Xbox 360.
• Внутри консоли - чистая модульная конструкция, позволяющая легко заменить накопители, вентилятор, радиатор, плату беспроводной связи и переднюю дочернюю плату.
• Зажимы вместо винтов делают открытие корпуса более сложным, чем необходимо, но отсутствие клея и проприетарных винтов помогает смягчить этот проступок.
• Доступ к жесткому диску относительно затруднен; если вы захотите обновить/заменить его, вам придется отказаться от гарантии.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Можете ли вы заменить жесткий диск другим и посмотреть, что произойдет?

Да, без проблем

Мне интересно, нужно ли форматировать сменный диск, или в системе есть встроенный раздел восстановления, который отформатирует диск и автоматически установит ОС на стоковый жесткий диск?

Я полагаю, что система восстановления не предусмотрена, так как пользователь не должен заменять жесткий диск, будь то обновление или замена по вине. Все предыдущие консоли Ms имели проприетарные заблокированные жесткие диски в той или иной форме.

Я вчера скачал полную версию ОС и патч первого дня с сайта Microsoft. Если вы замените жесткий диск, вам понадобятся эти файлы.

Определенно, это ошибка со стороны MS - не поддерживать официальную замену жесткого диска на Xbox One. 500 ГБ - это ничто, когда вы устанавливаете игры, музыку и фильмы объемом 25 - 50 ГБ. У меня 2 ТБ на моем настольном ПК, и я все еще не могу установить всю свою библиотеку Steam. Для таких, как я, 500 ГБ просто не хватит. Я уверен, что скоро мы узнаем, действительно ли HDD в One можно обновлять или нет.

Но он будет поддерживать внешние накопители. Внешние диски будут поддерживать все функции, что и внутренние. Так что установка игр будет поддерживаться.

Учитывая, что и в ps4, и в xbone используются 2,5-дюймовые диски, меня не очень волнует, что их нельзя обновить. Я бы предпочел просто купить внешний на 3-4 Тб и подключать его при необходимости, разница между внешним usb 3 и sata 2 hdd будет незначительной для времени загрузки.

А PS4 не поддерживает внешние диски.

Ну, они зарабатывают больше денег, не позволяя пользователям просто купить более емкий жесткий диск и заменить его. Хотя они могли бы использовать проприетарный диск, как это было в 360.

Я читал, что Xbox1 быстро загружается и работает, но как вы думаете, выиграет ли он от использования SSD? То же самое с PS4, если кто-то может сказать. Я знаю, что моя PS3 OS довольно медленная, и я подумываю о том, чтобы поменять ее на SSD.

Замена HDD в PS4 на SSD ускорит работу, но не настолько, как хотелось бы. Мне бы очень хотелось, чтобы PS4 поддерживала внешние накопители, как Xbox. Однако я рад, что могу обойтись простым внешним диском для Xbox и не форматировать его, как это было в случае с PlayStation.

Итак, в нем установлен Marvell Avastar 88W8897, что означает 802.11ac и Bluetooth 4.0. Во всех спецификациях, которые я проверил, до сих пор упоминается только WiFi 802.11n и никакого BT. Работает ли сеть ac прямо из коробки - простите, после первого патча - или MS приберегает ее для будущего внедрения?

Разбор PS4 подтвердил, что консоль Sony оснащена 88W8797, причем только с поддержкой 802.11. Это определенно дает Xbox One больше очков по сравнению с PS4 в плане беспроводного подключения.

Я тоже это видел. Очень любопытно.

Да, похоже, что Sony полностью пропустила этот трюк. Чип Marvell в XBox One поддерживает технологию 'ac' и beamforming, хотя она еще не раскрыта - и, несомненно, будет раскрыта в ближайшем будущем. Наверное, Sony пыталась сэкономить несколько баксов на BoM.

Почему вы не сделали разборку контроллера или Kinect?

Согласен! А еще кирпич питания, пожалуйста!

Где находится 32MB ESRAM?

Она находится на самом чипе (изготовленном в той же области, что и процессор/ГПУ).

Честно говоря, я бы предпочел SSD на 256 ГБ в качестве основного диска и несколько внешних накопителей... производительность была бы значительно выше.

Цена также была бы намного 'лучше'. Дешевый 256-гигабайтный SSD стоит 160 долларов, а 500-гигабайтный HDD Spinpoint M8 - 60 долларов. Так что вместо 500 долларов за XBOX One, цена была бы ближе к 600 долларам.

Пустые площадки на верхней части материнской платы очень интересны. Там есть пара переключателей, помеченных как 'теплый' и 'холодный'. Также есть пустые разъемы шины, которые, вероятно, используются для отладки.

Да, этот ответ запоздал на 5 лет, но мне слишком любопытны некоторые особенности, такие как переключатели, батарея, кнопки 'тепло/холод'. Эти функции присутствуют и на оригинальной xbox one, и на one s, и даже на one x. Так что они точно для чего-то используются!

Почему оценка 8/10? Вы лишаетесь гарантии, чтобы поменять HDD. Не думаю, что это удобно для ремонта.

Если вы вообще будете его ремонтировать, то лишитесь гарантии. Так что, как и гарантия на эту коробку, ваша точка зрения недействительна.

Xbox One - это инженерная катастрофа для потребительского продукта, сделанного на заказ и не предназначенного для обслуживания. Это как 'Святые $@#^ мы забыли, что делаем консоль нового поколения, и должны отправить ее в магазины до праздников 2013 года, так что просто набросайте все без раздумий'.

-Почему вместо индивидуального решения по охлаждению, как в PS4, используется огромный корпус Intel розничного типа?

-Почему жесткий диск полностью помещен внутрь корпуса, занимая лишнее место и не позволяя пользователям получить доступ к нему снаружи?

-Почему материнская плата такая большая? На печатной плате много лишнего пространства, которое можно сократить.

-Зачем вообще использовать оптический привод стандартного для ПК размера?

-Если всего этого еще недостаточно, добавьте к нему внешний блок питания. Еще раз.

Прежде чем кто-то попытается меня заклеймить, пожалуйста, объясните, как Valve смогла сделать меньшую машину с полностью готовыми деталями, включая БП и GTX 780, но при этом гораздо более мощную по мощности CPU/GPU и бесконечно более удобную в обслуживании.

Да, я видел это 2. Мало того, что вентилятор всасывает горячий воздух изнутри корпуса. Кто здесь собрал ПК на заказ и установил свой вентилятор hsf так, поднимите руки? Что никто, почему так, я отвечу за всех, кто собрал ПК. Ваш процессор - самый горячий компонент в системе. Для его охлаждения нужен максимально холодный воздух. Вы вдуваете воздух в радиатор, а не втягиваете его. Когда вы втягиваете воздух, вы втягиваете горячий воздух через ребра. Внутри компьютерного корпуса температура воздуха может достигать 100+F, а это значит, что вы потеряете 100 f охлаждения прямо сверху. Аим, который дует в xbox one, имеет внешний доступ для вентилятора, почему бы не использовать его вместо вытяжки. он должен быть впускным. Он также должен иметь решетку и фильтр, а не жалюзи. Где мои диагональные кусачки и отбойник... Время моддинга.

Могу ли я разобрать Xbox One и использовать материнскую плату, процессор и жесткий диск для ПК?

Вам нужно будет получить драйверы costom для поддержки ОС на программном обеспечении, которое вы используете.

Какая часть соединяет контроллер и Xbox?

Контроллер подключается через переднюю панель/вход/выход кнопки питания, как и у 360, я полагаю.

Microsoft предложила отремонтировать мою консоль за 135 долларов, я подумал, что это слишком дорого, и спросил их, не дадут ли они обновление или новую игру в качестве бонуса или награды за то, что я потратил столько денег на live, игры и консоли за эти годы. Они предложили мне 30-дневный бонус xbox live. И почему я так много плачу за игры и консоли? Это не поддается контролю.

Присоединяйтесь к Pcmr

Можно ли заменить мой SSD Xbox One Elite на SSD объемом 10 тб?

SSD на 10 Тб не существует, а если бы существовал, то стоил бы около $5000.

Я открыл xbox onex и ничего очевидного не сломалось (дети сбили его со стула), он включается, но не подключается к телевизору.

Привет, Рассвет! Хорошие первые поиски! Вам следует задать вопрос на нашем форуме 'Ответы' с фотографиями, и, возможно, наши замечательные пользователи смогут вам помочь!

Если вы заменили оригинальный жесткий диск Xbox one, вам нужно установить системное программное обеспечение на новый жесткий диск. Но, если я правильно понимаю, сделать это невозможно. Если есть, то не очень понятно, какую программу вы бы использовали.

Вы можете клонировать HDD на новый SSD/HDD, а затем просто увеличить раздел USER, чтобы использовать свободное пространство :) с помощью некоторых программ клонирования вы можете управлять размером разделов напрямую.

В этих руководствах редко можно увидеть винты. Одна из самых полезных вещей в руководстве - объяснить, какой винт куда входит. Может ли кто-нибудь более подробно рассказать о винтах?

Привет! Как указано в баннере в верхней части этой страницы

'Этот разбор не является руководством по ремонту. Чтобы отремонтировать Xbox One, используйте наше руководство по обслуживанию.'

У нас есть 11 руководств, предназначенных для разборки, так что попробуйте воспользоваться ими =)

В этом руководстве слишком много раздутой ерунды и недостаточно подробного описания того, как вскрыть корпус.

Как указано в баннере вверху, это не руководство и не должно использоваться как инструкция. Если вам нужны пошаговые инструкции, то они есть здесь.
