Разборка Xbox One Elite Controller (модель 1698)

Введение

В этом руководстве люди, имеющие навыки и интерес к ремонту электроники на уровне хоббиста, рассмотрят шаги, необходимые для разборки и чистки контроллера Xbox серии 1 Elite. Цветные пули в шагах связаны с соответствующими цветными кругами в сопровождающих визуальных изображениях.

Что вам понадобится

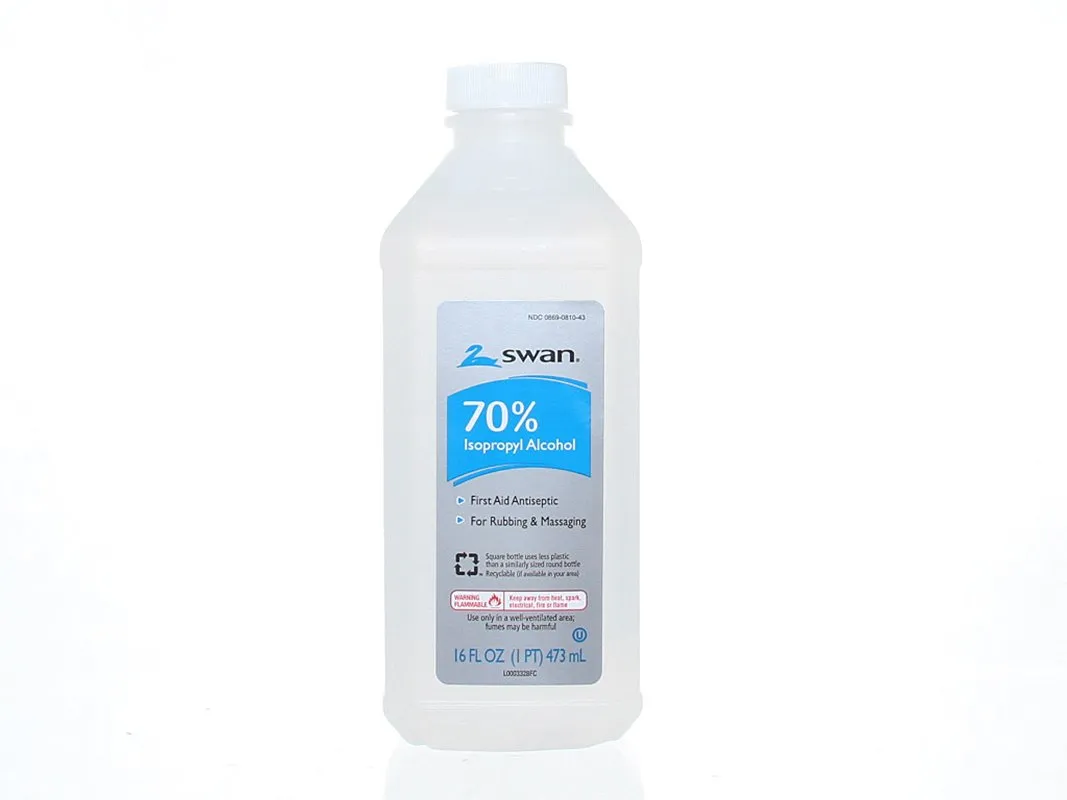

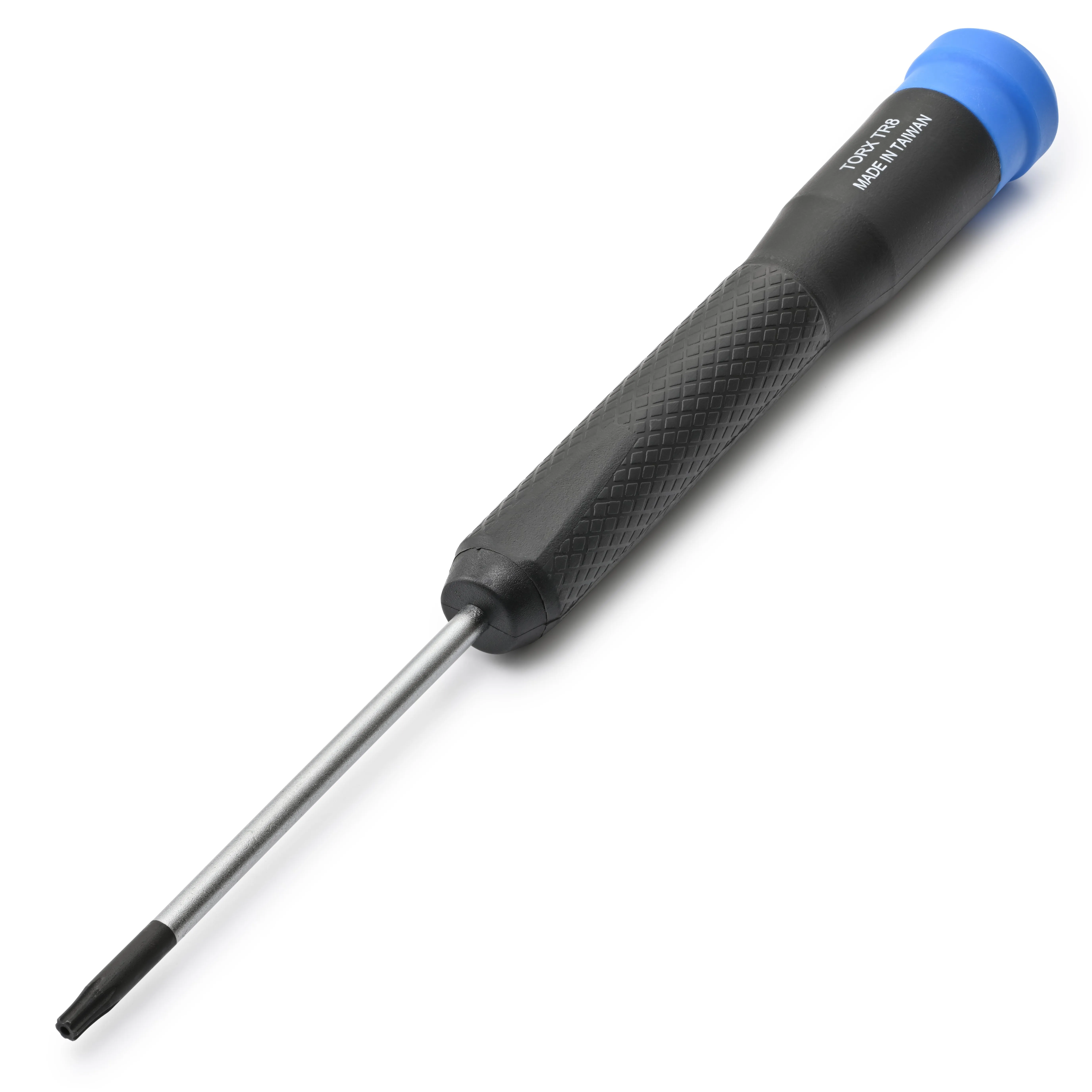

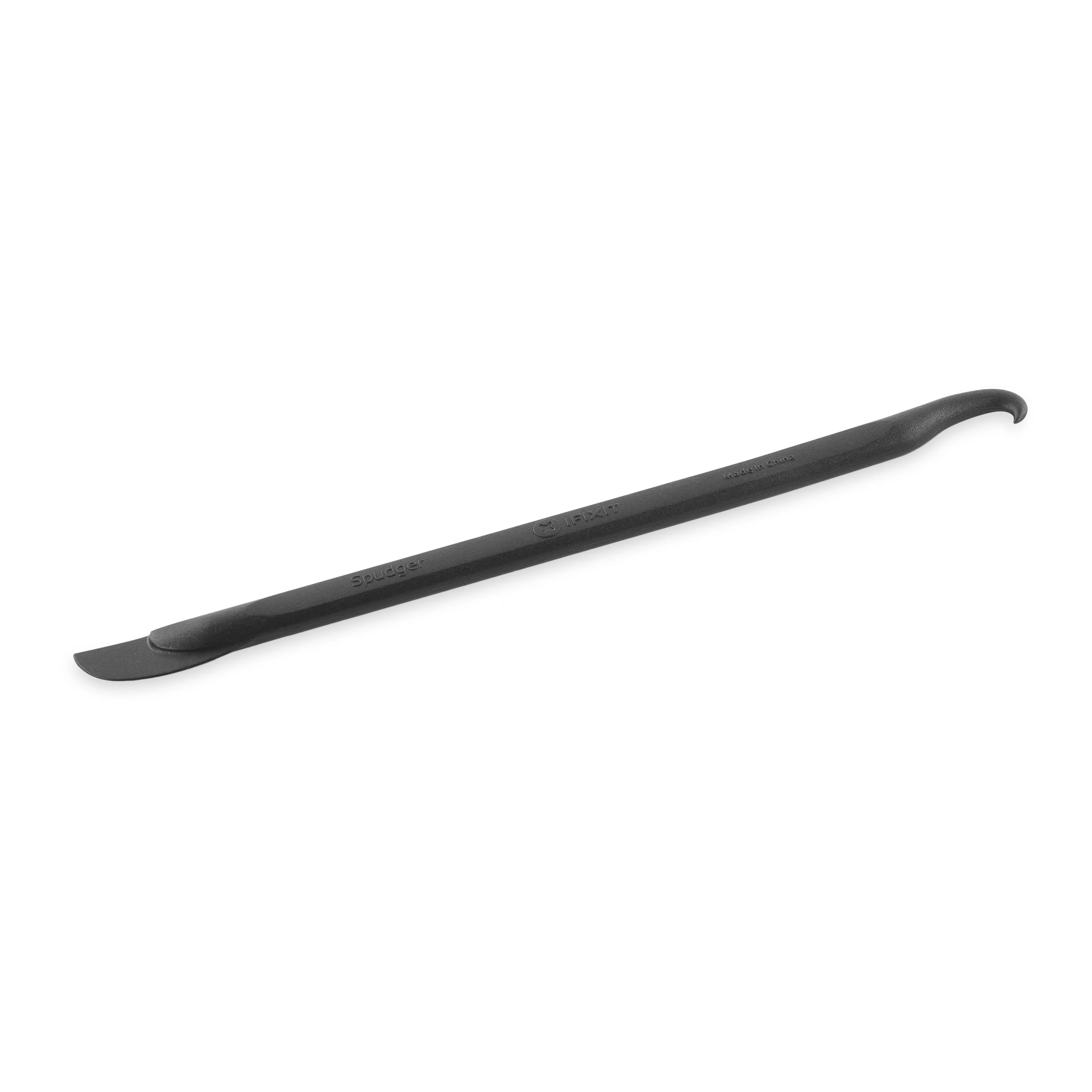

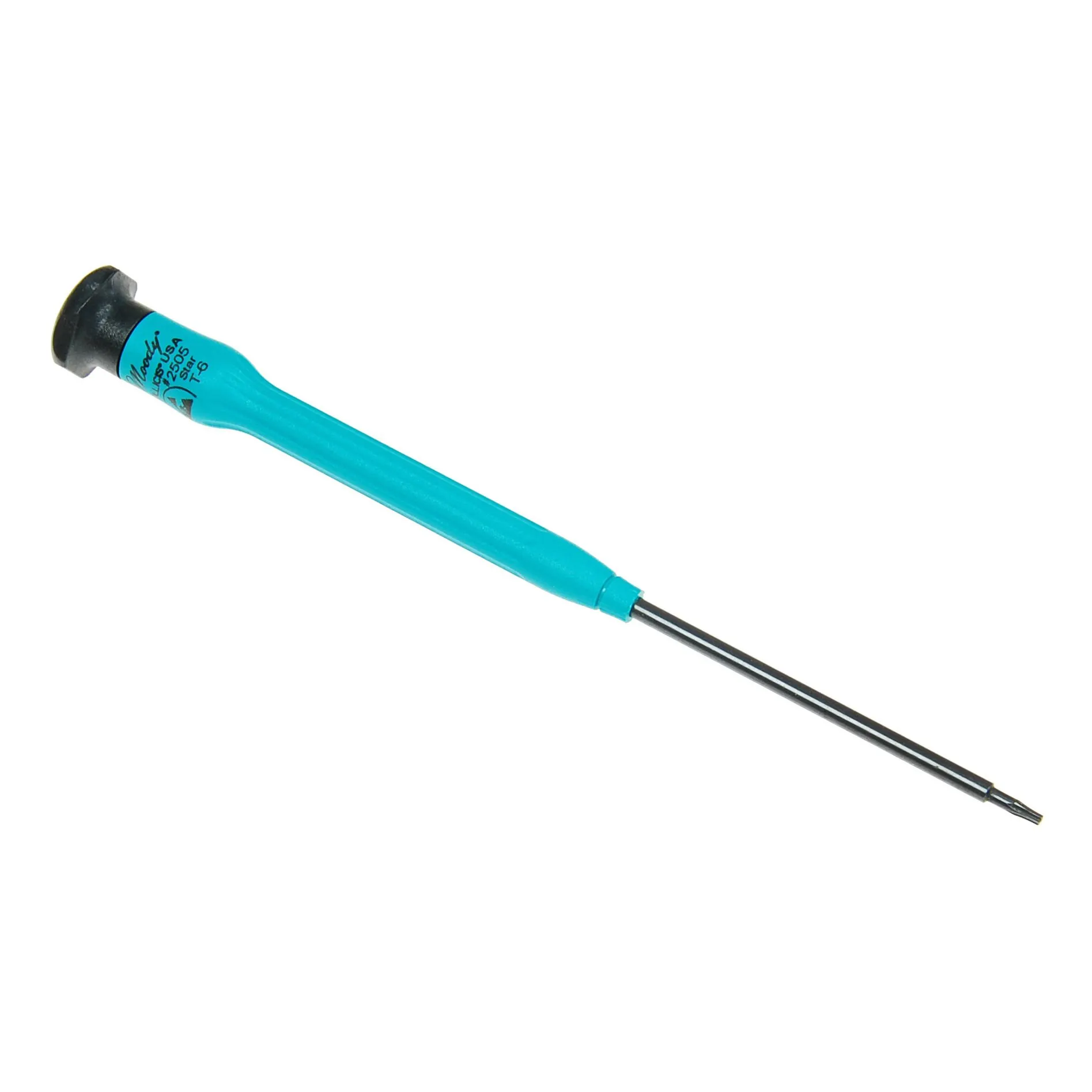

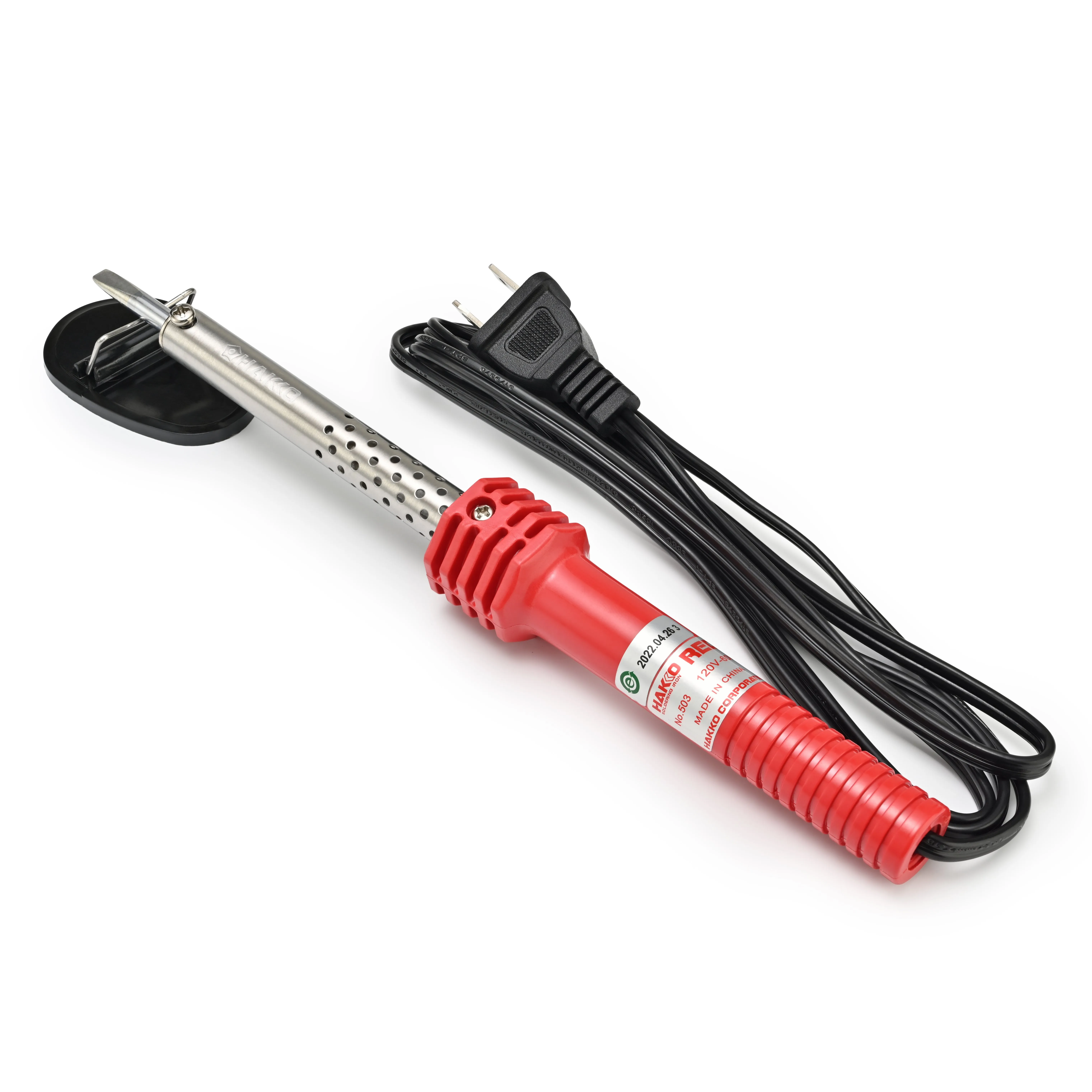

Инструменты

•

•

•

•

•

  Посмотреть

•

  Посмотреть

•

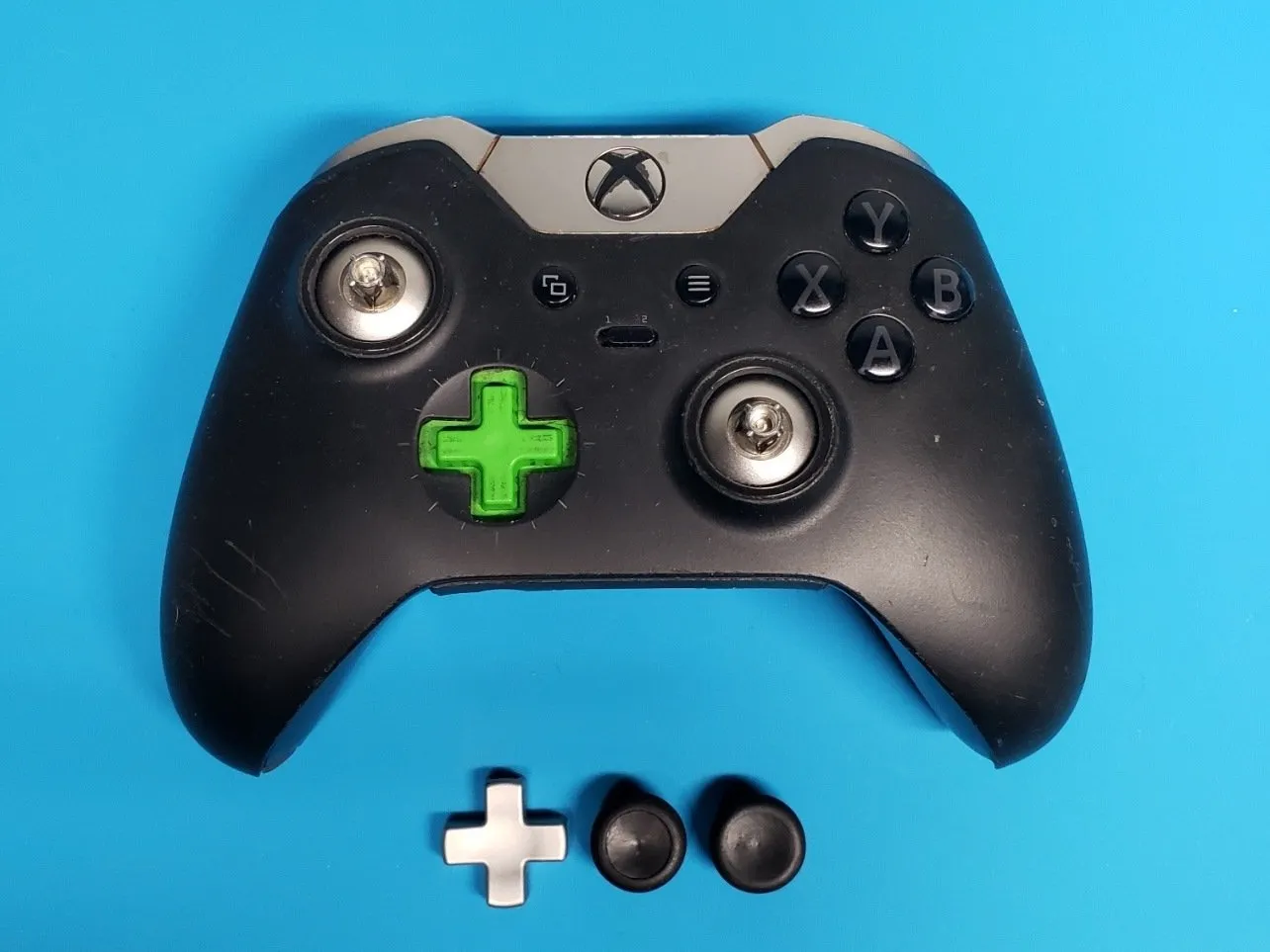

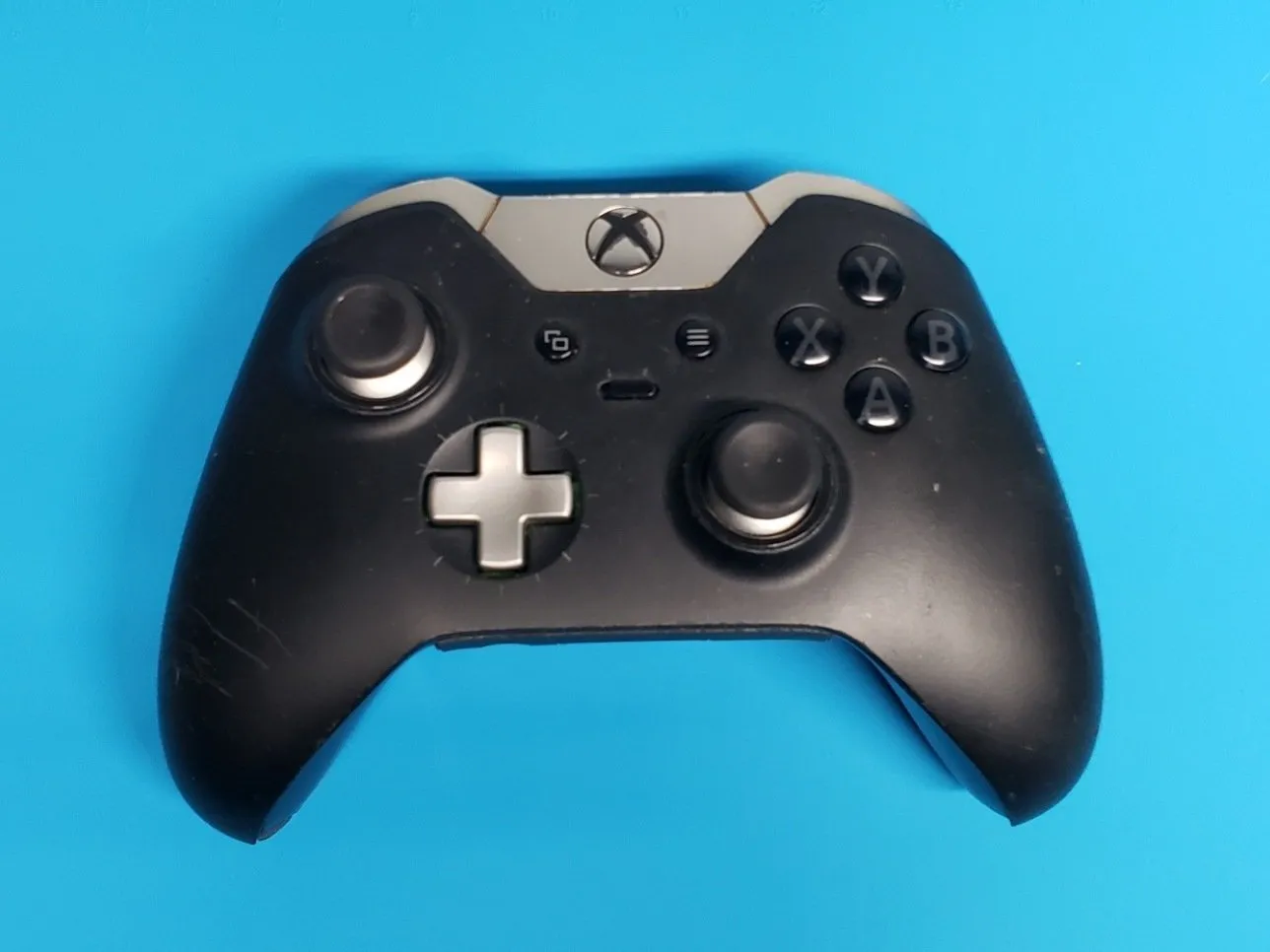

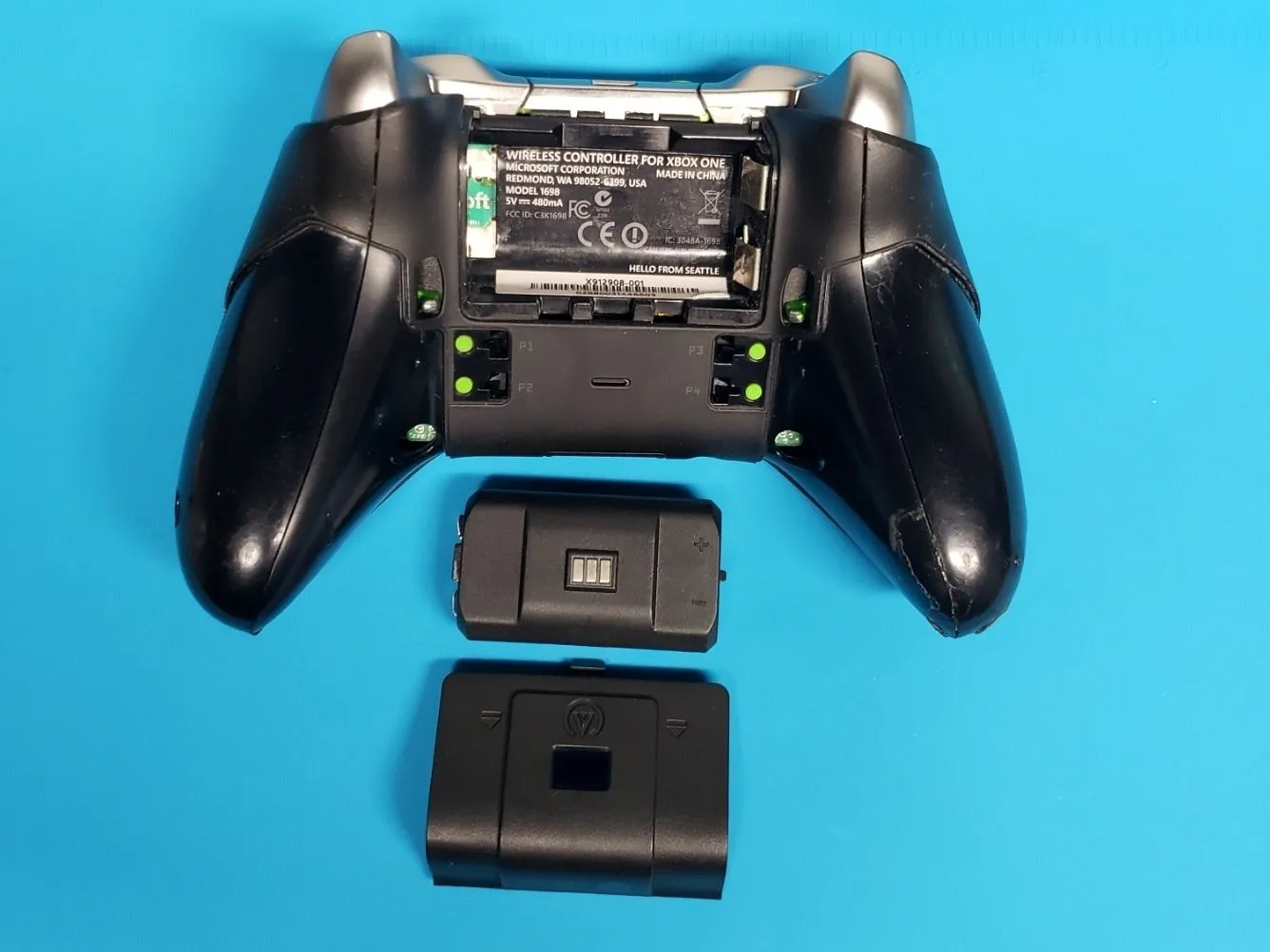

Шаг 1 Извлеките батарею, стики и D-pad

• После извлечения аккумулятора удалите остатки электричества, нажав и удерживая кнопку Home в течение нескольких секунд.

• Это делается для того, чтобы во время разборки не было электрических разрядов, которые могут повредить вас или компоненты.

• Извлечение стиков для больших пальцев и D-pad сделает остальную часть разборки более плавной.

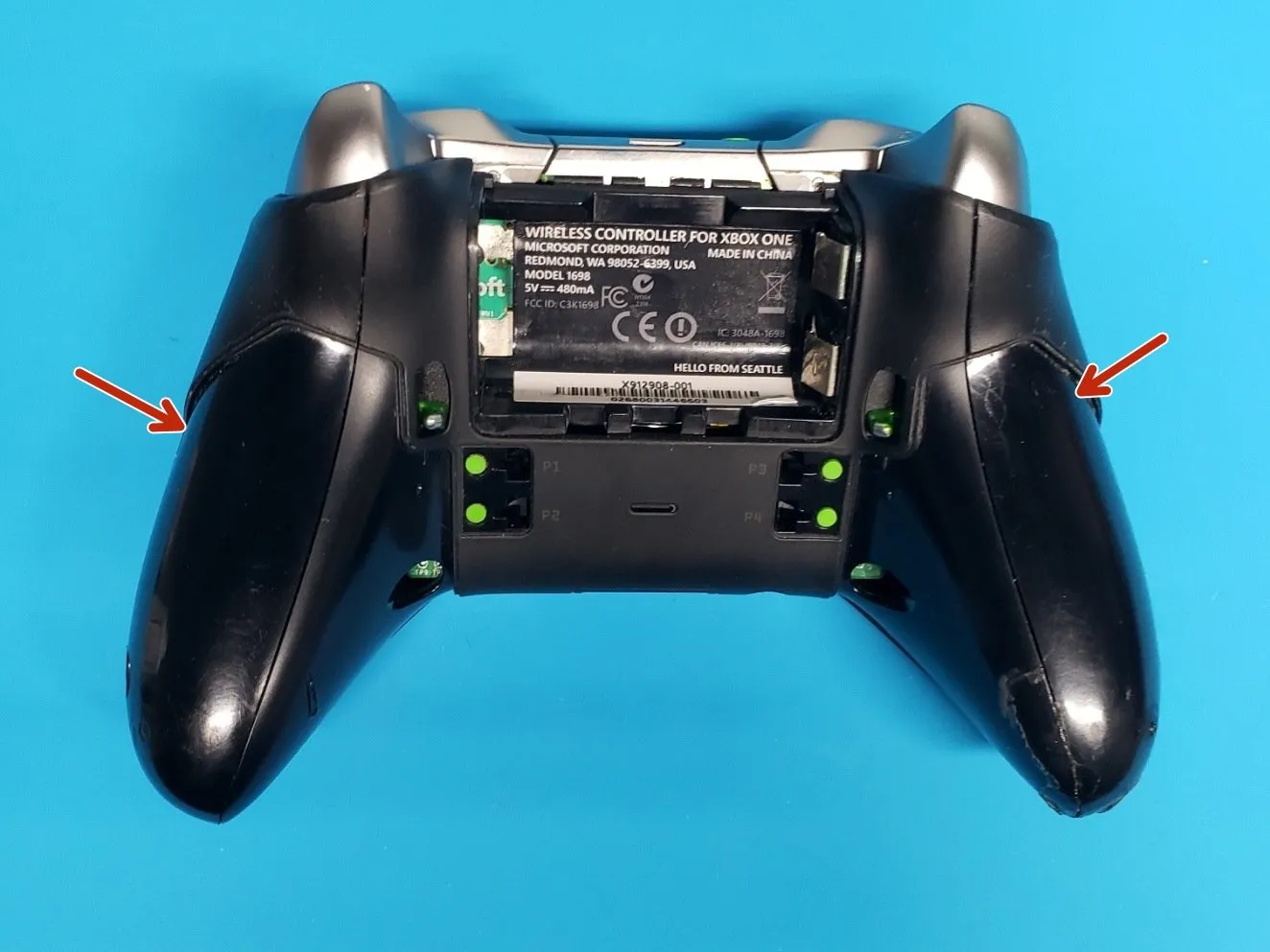

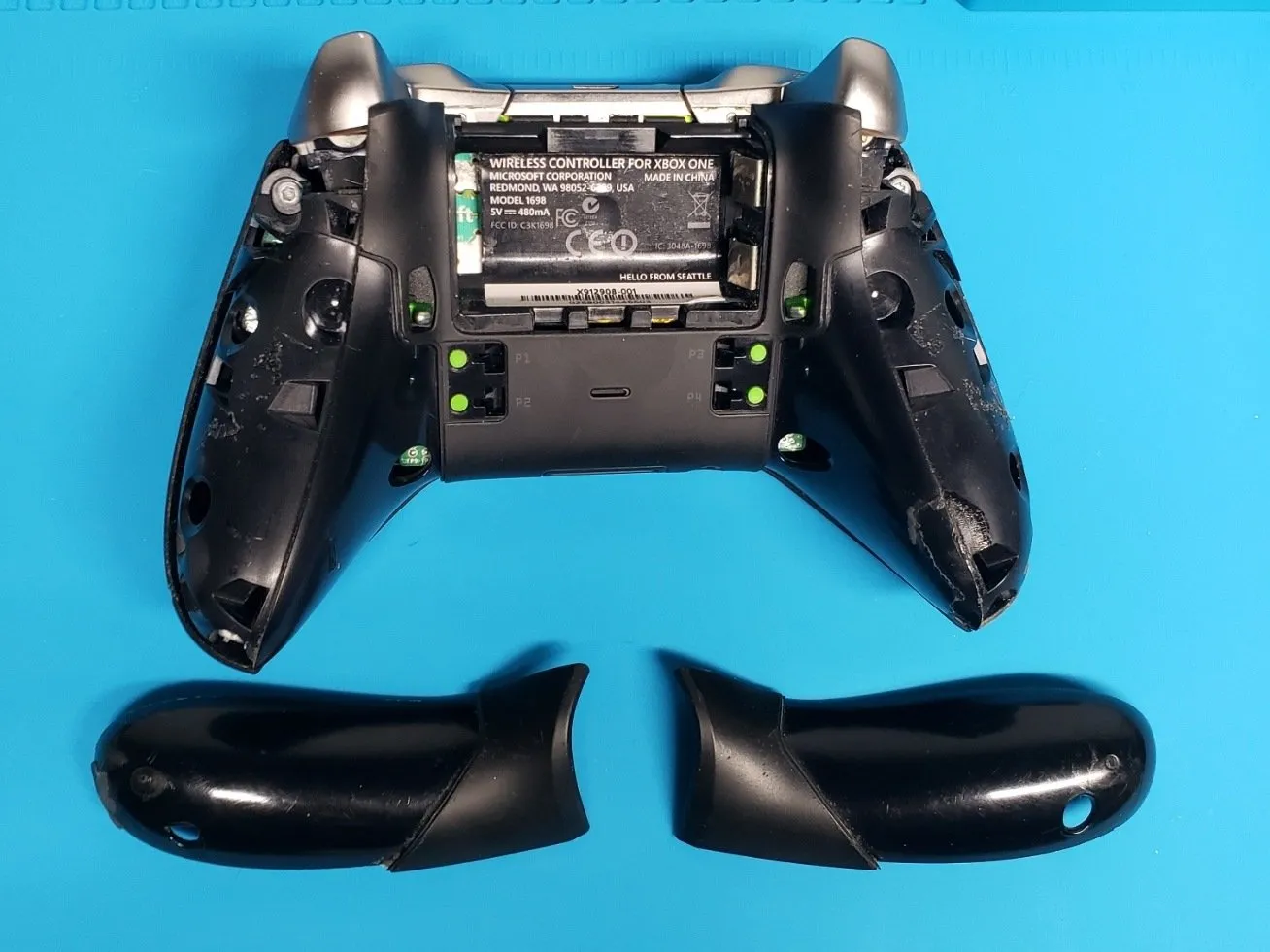

Шаг 2 Снятие задних рукояток

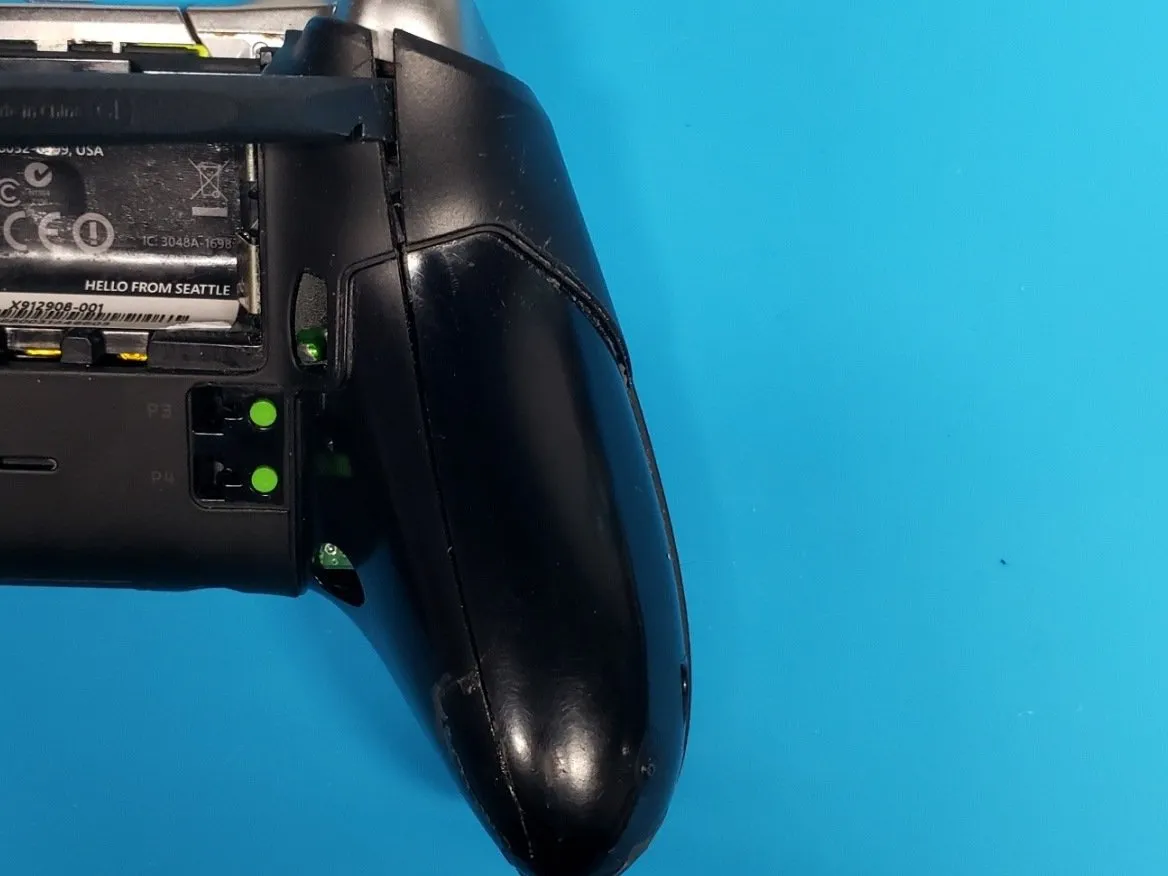

• Используя мягкий инструмент для поддевания, начните с верхней части возле триггеров и двигайтесь вниз, поддевая и ослабляя захваты, пока они не будут сняты.

• Для крепления этой детали к заднему корпусу используются двусторонний скотч и защелки. Для снятия этой детали требуется дополнительное усилие. Будьте осторожны и работайте медленно, чтобы не сломать пластиковые защелки на рукоятках во время снятия.

• Вы можете потратить время на чистку задних рукояток сейчас или подождать, пока разборка не будет завершена.

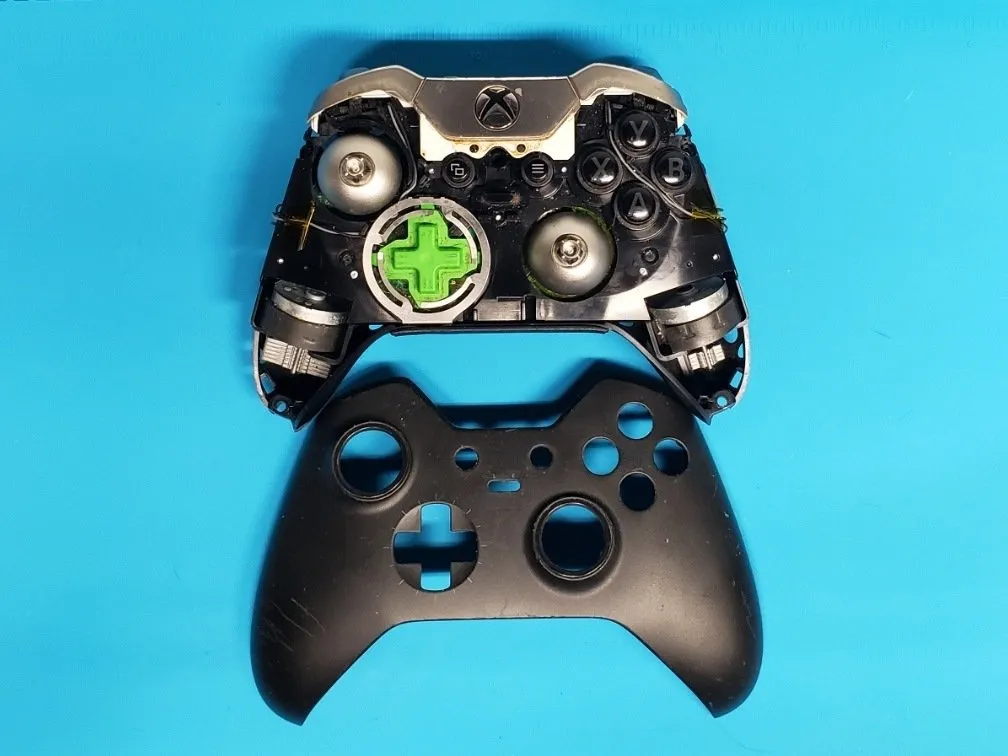

Шаг 3 Снятие передней части корпуса

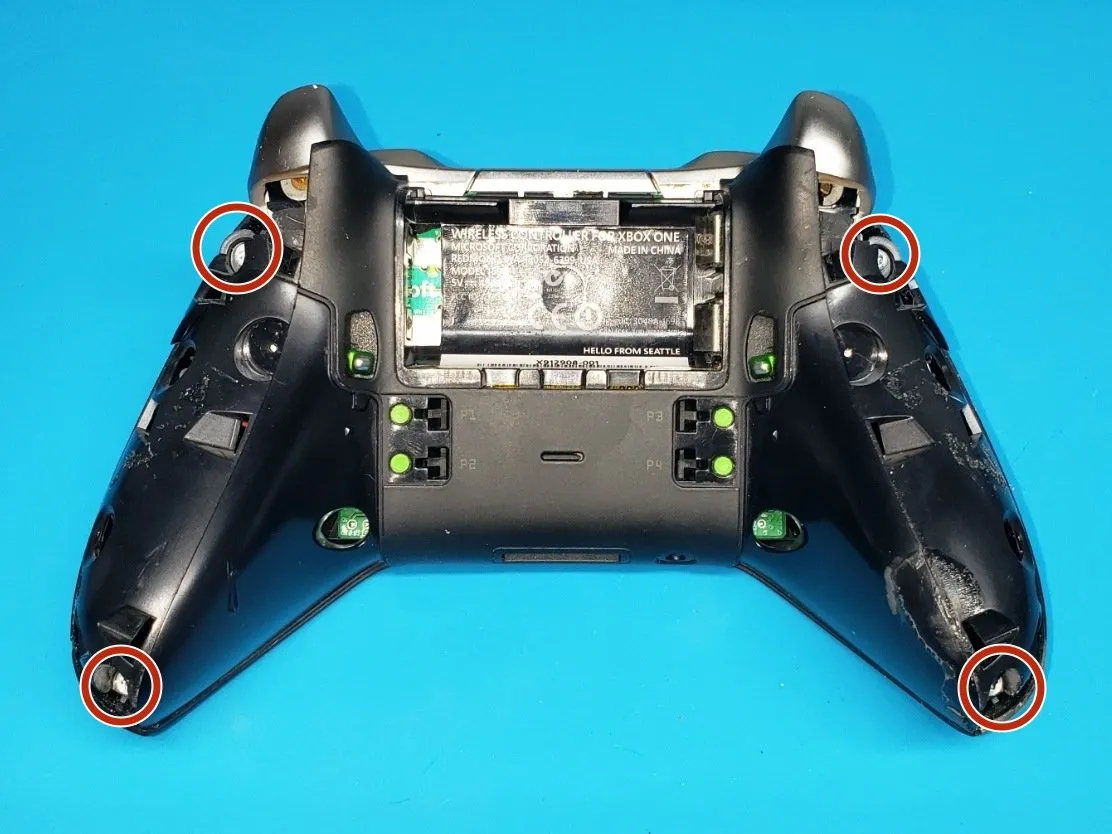

• Выкрутите 4 винта T8, которые были закрыты задними ручками.

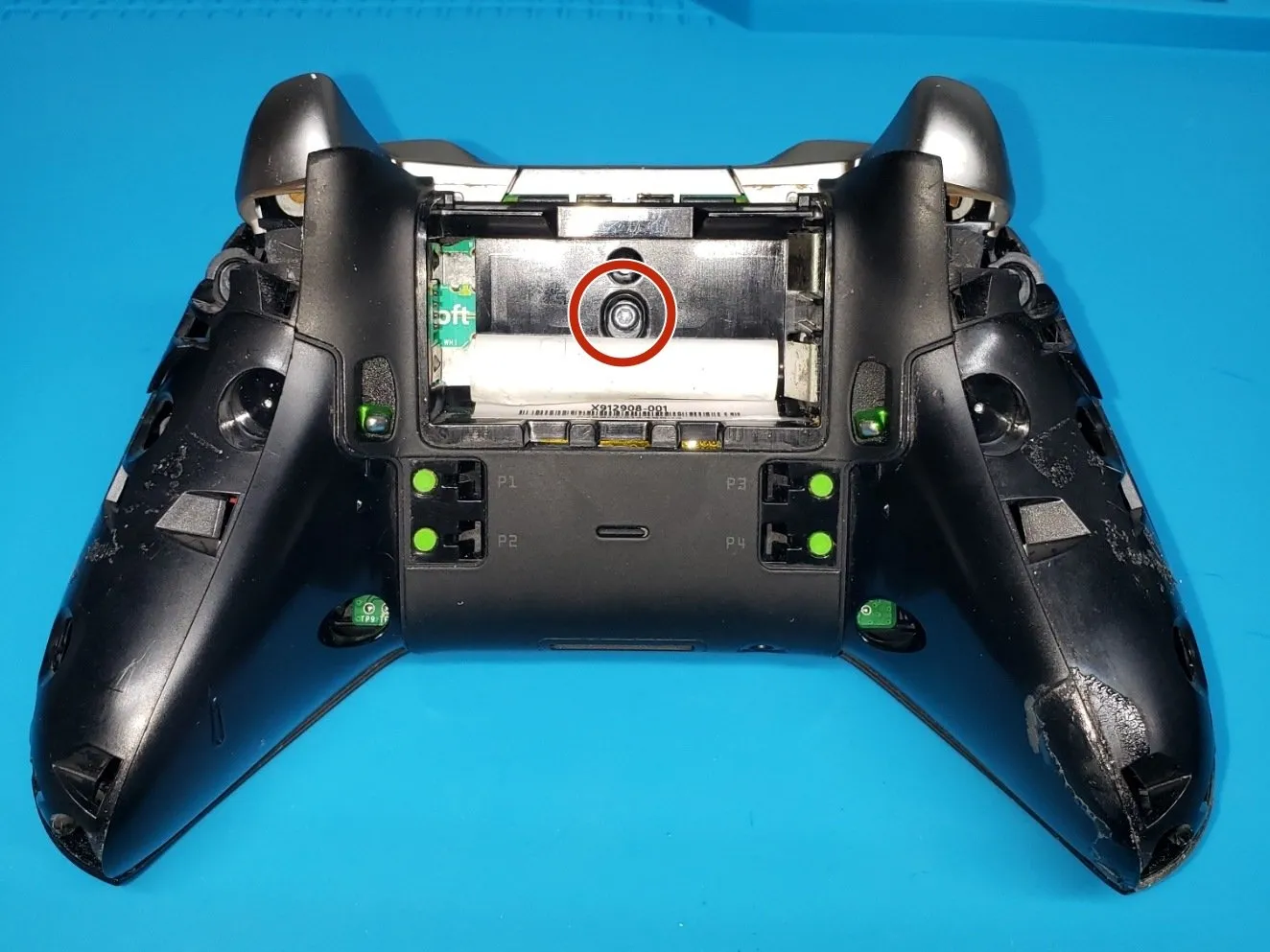

• Выкрутите винт T8 за наклейкой в батарейном отсеке.

• Если вы хотите сохранить наклейку, аккуратно подденьте угол наклейки поддевающим инструментом, чтобы его можно было подхватить пальцами, а затем подденьте оставшуюся часть наклейки и медленно отклейте ее вниз, пока не обнажится винт.

• Если делать это медленно и аккуратно, наклейка не будет деформирована. Чтобы заменить ее, проведите пальцем по нижней части наклейки, все еще прикрепленной к заднему корпусу, и двигайте вверх во время сборки.

• Пошевелите края передней части корпуса, чтобы освободить ее. После этого он снимется без особых усилий.

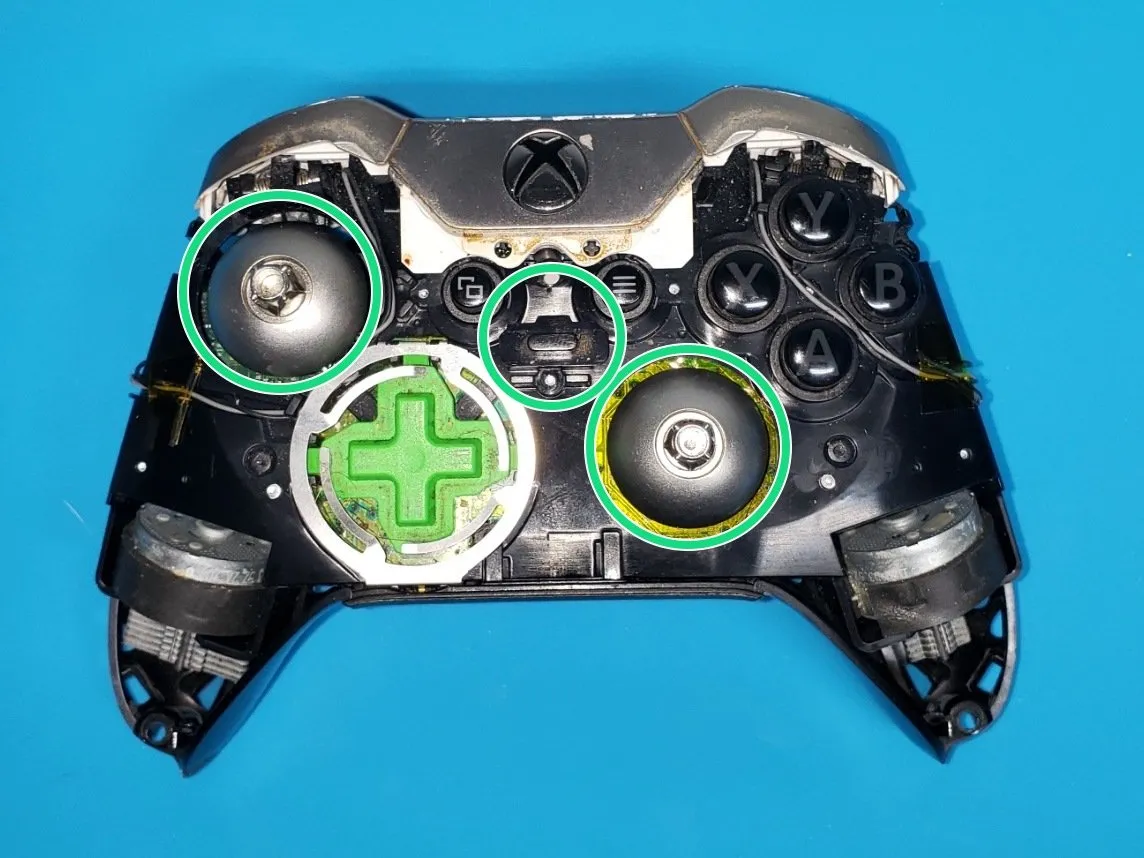

Шаг 4 Извлеките джойстики и селекторный переключатель

• Снимите джойстики и селекторный переключатель.

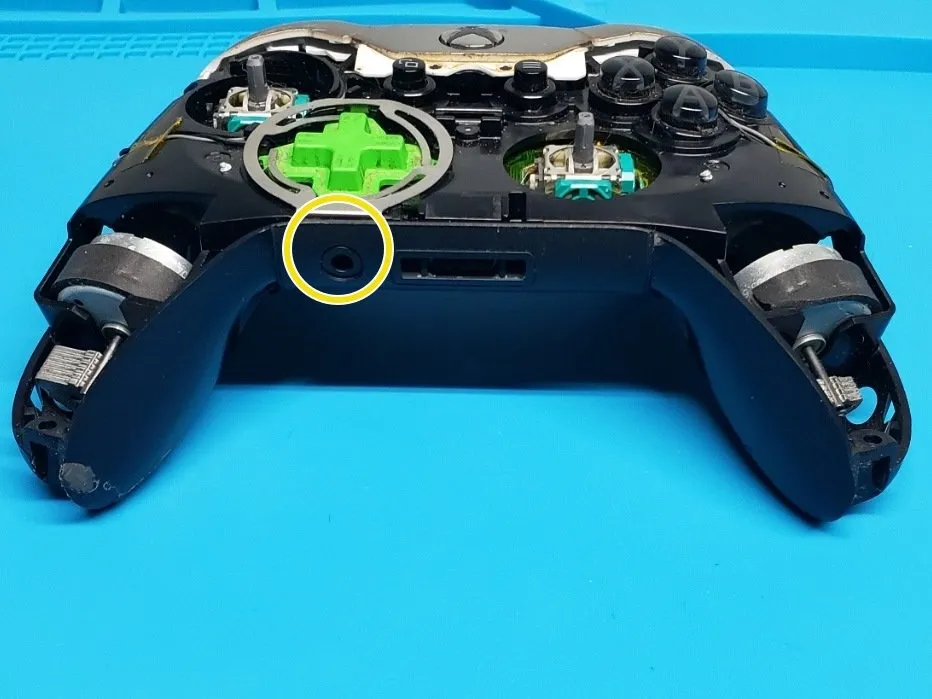

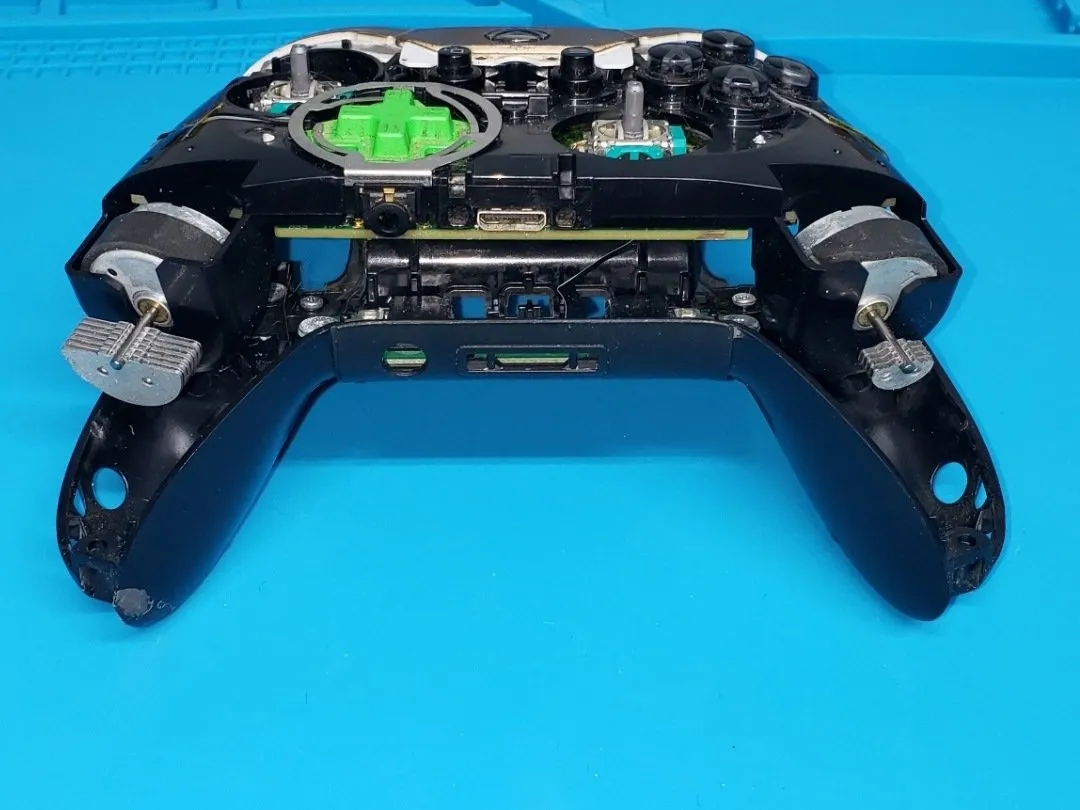

Шаг 5. Снятие задней крышки корпуса

• Разъем аудиовхода зацепился за заднюю крышку корпуса. Слегка подденьте корпус вокруг разъема, одновременно потянув вверх среднюю рамку, чтобы извлечь его.

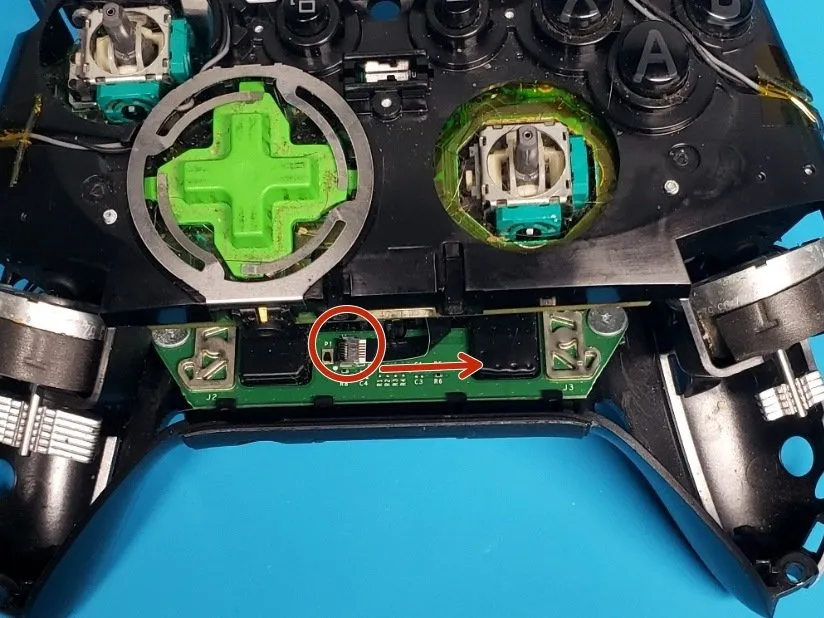

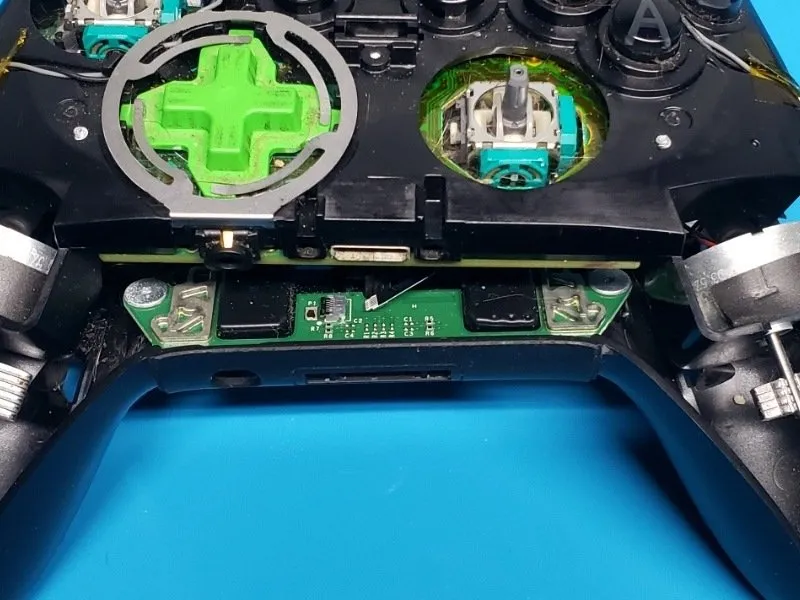

Шаг 6 Отсоедините ленточный кабель средней рамки от заднего корпуса

• Пошевелите и потяните ленту от разъема.

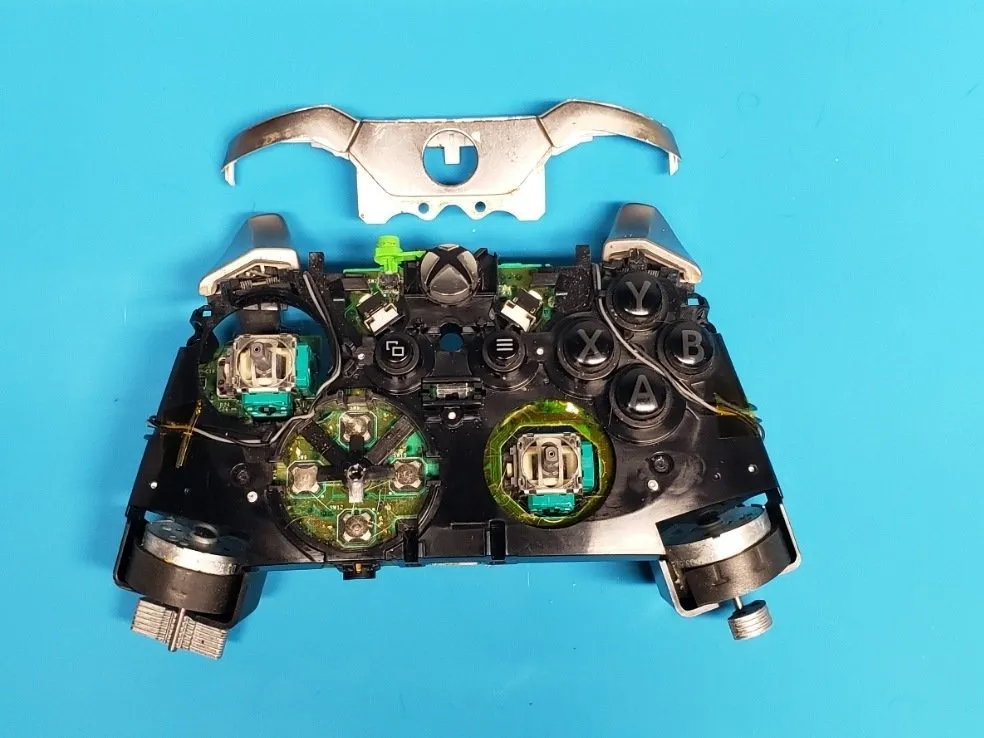

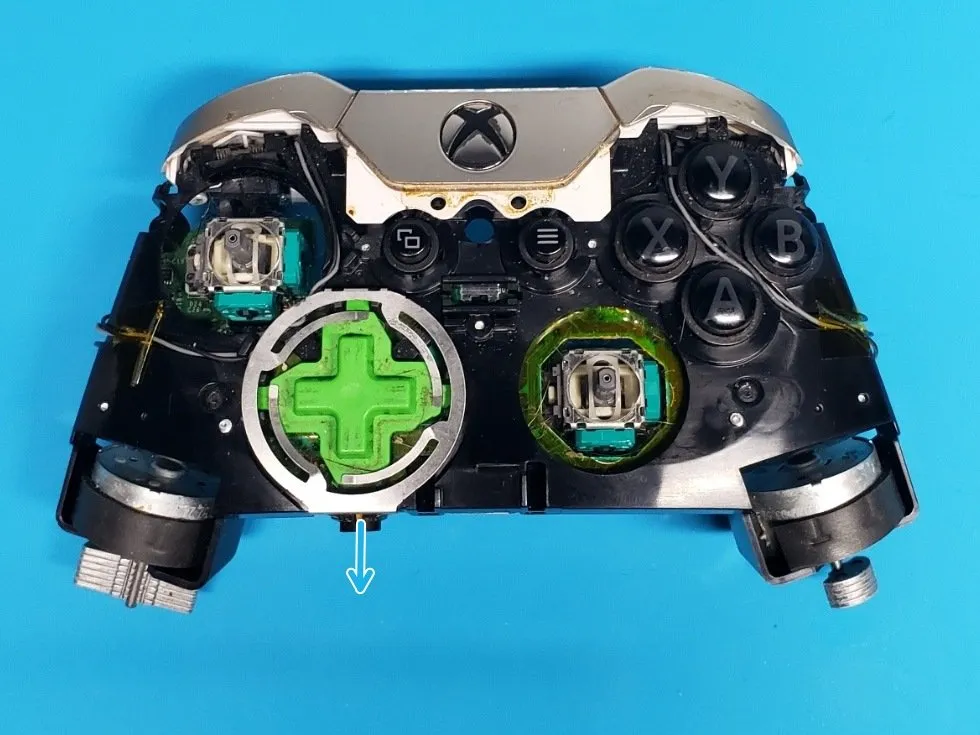

Шаг 7 Извлечение компонентов из корпуса средней рамки

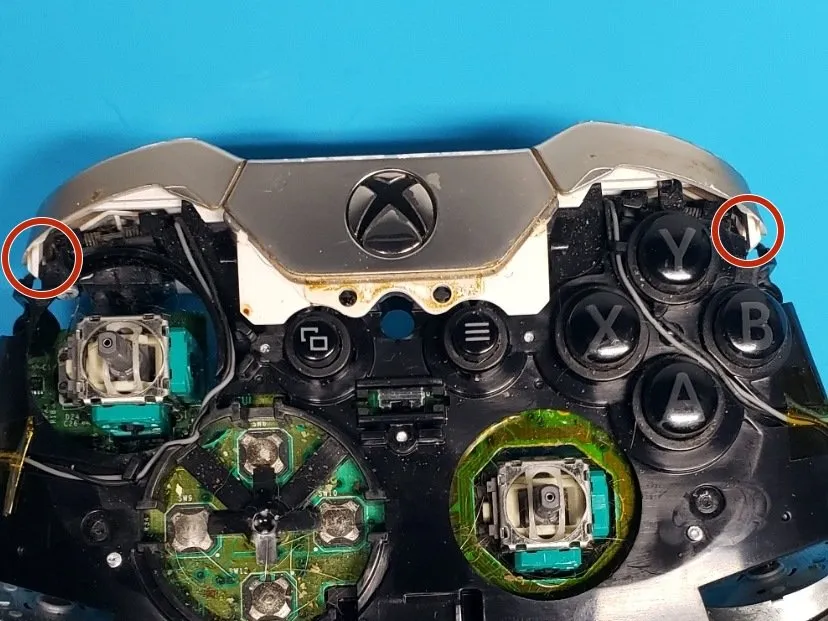

• Снимите стопорное кольцо и D-pad.

• Стопорное кольцо зажато. Слегка потяните его назад и вверх, чтобы снять.

• Убедитесь, что верхняя часть стопорного кольца отсоединена, прежде чем пытаться снять его полностью, чтобы не деформировать деталь.

• Снимите бамперы, надавив на их концы и приподняв наружу, чтобы отсоединить их. Затем, держась за середину, освободите оставшуюся часть, одновременно нажимая на кнопку 'Домой'.

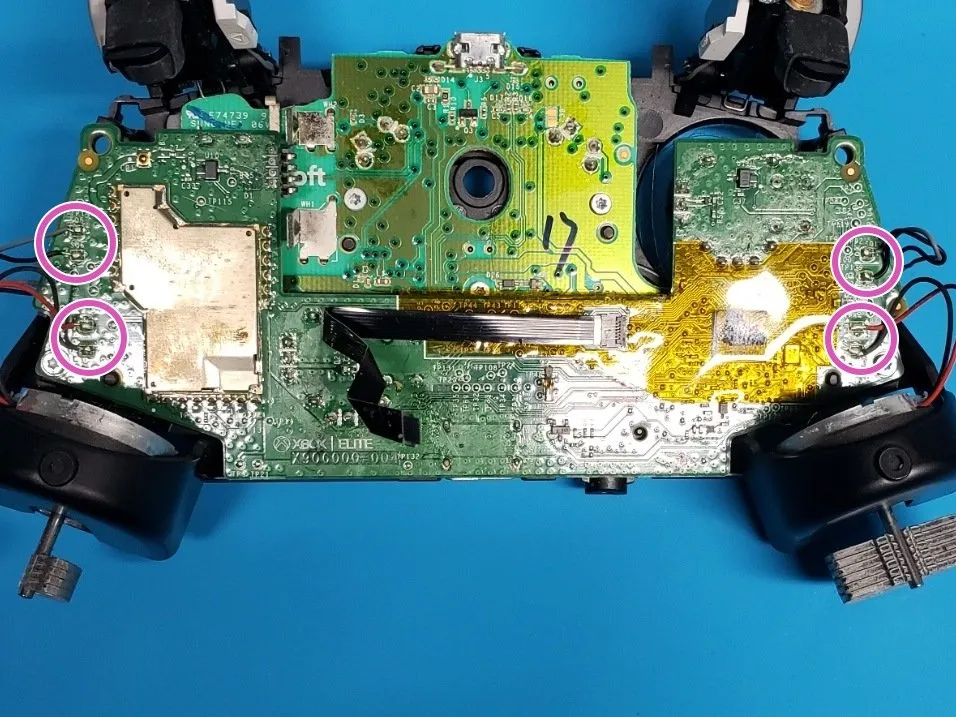

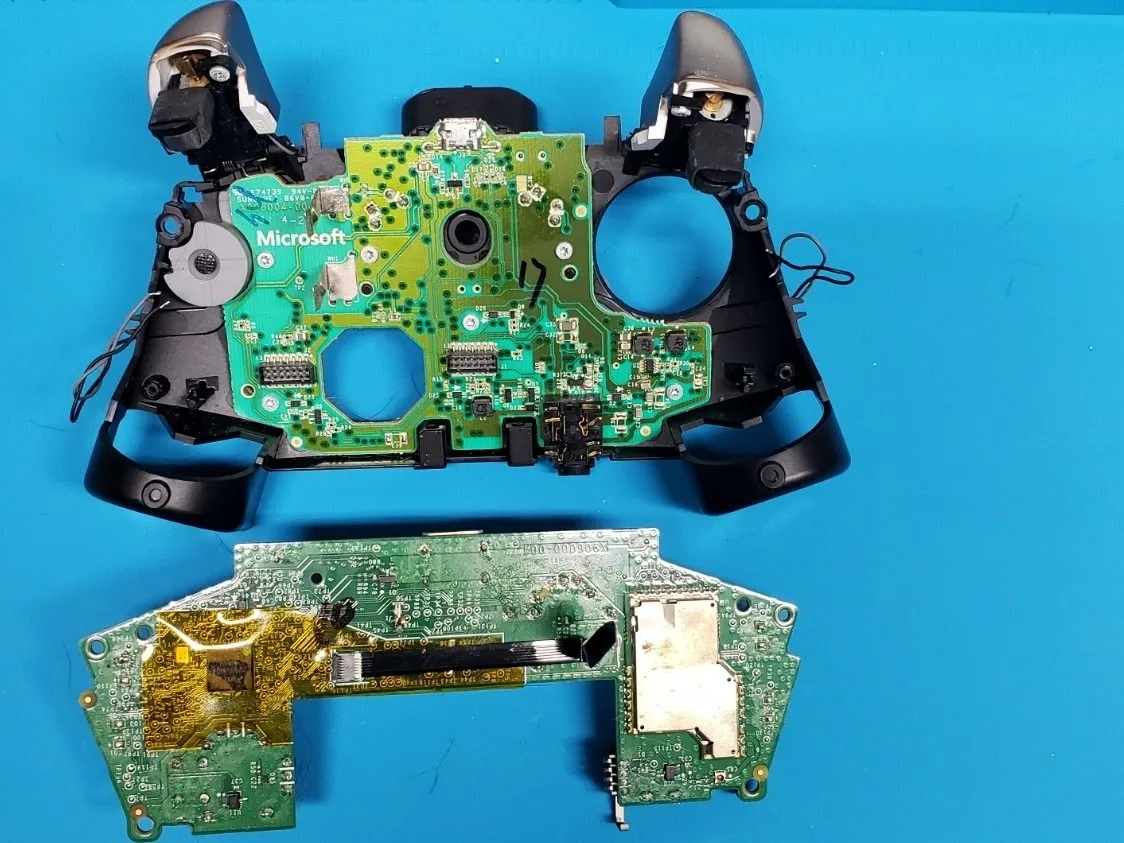

Шаг 8 Снятие системной платы

• Отпаяйте оба комплекта проводов мотора и триггера с задней стороны дочерней платы.

• Сфотографируйте ориентацию проводов, чтобы знать, какие провода являются положительными, а какие отрицательными, когда придет время перепаивать эти соединения.

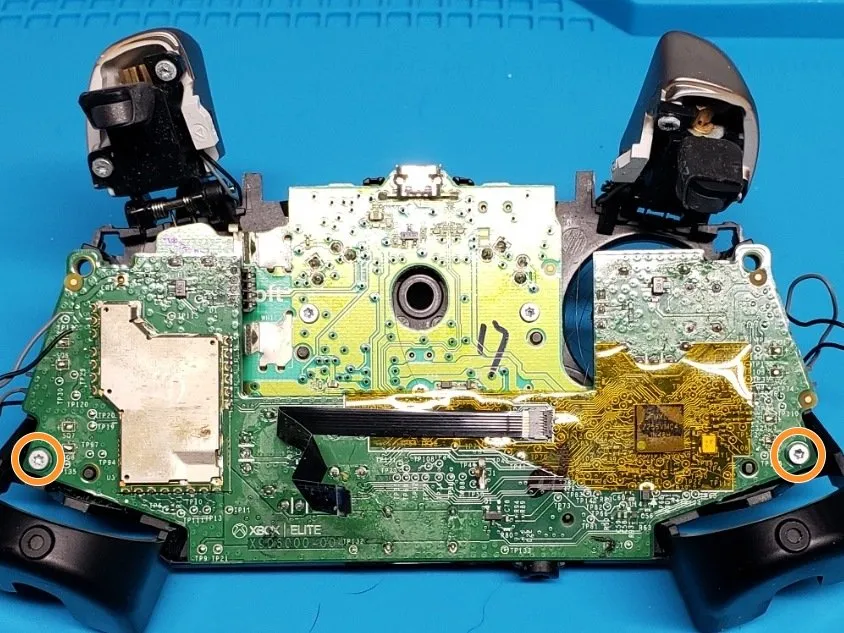

• Выкрутите 2 винта T6 с задней стороны дочерней платы.

• Медленно и осторожно проведите инструментом для поддевания равномерно вокруг дочерней платы и между средними рамками, слегка потянув за них, пока они не отсоединятся.

• Отложите разъем аудиовхода в сторону

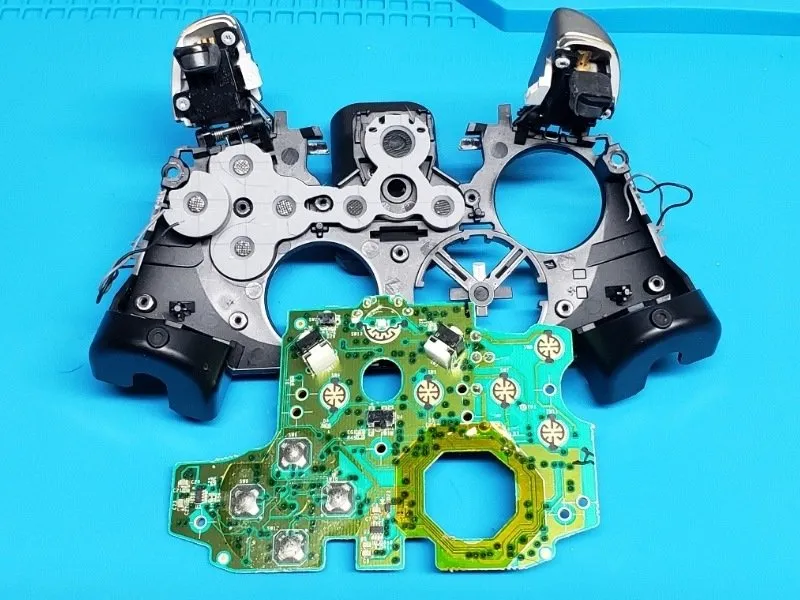

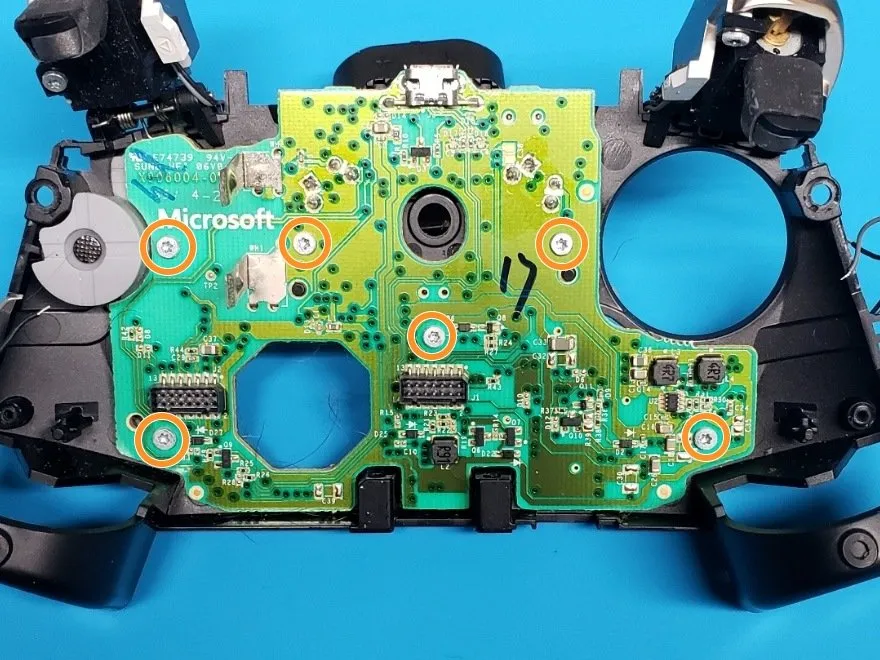

Шаг 9 Снятие основной платы

• Выкрутите 6 винтов T6 из основной платы.

• После удаления винтов плату можно вытащить и отложить в сторону.

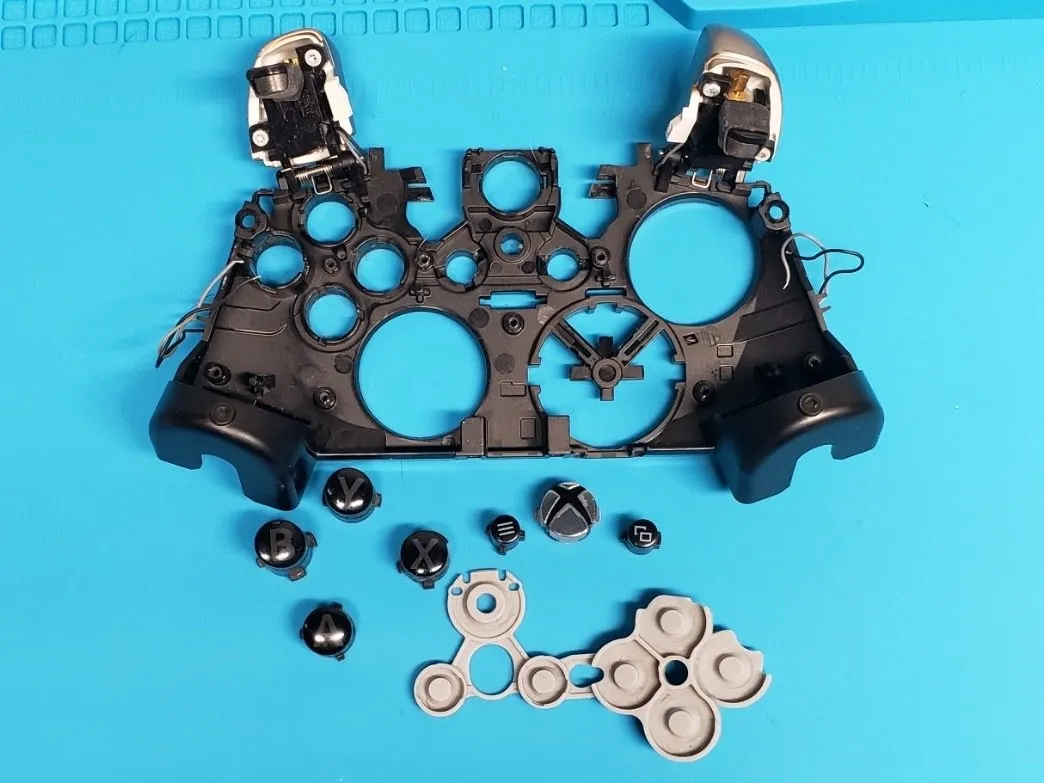

• Снимите серую резиновую подложку с кнопок, извлеките кнопки и отложите их в сторону.
