Разборка Xbox One Kinect

Введение

По горячим следам нашего разбора Xbox Oneмы вскрываем Kinect 2.0, полностью переработанную версию нового поколения аксессуара Microsoft для управления голосом, зрением и движениями. Наши специалисты из Новой Зеландии сообщают вам обо всех инновационных внутренностях!

Вы найдете еще много интересного в нашем Instagram, вкусные новости в Twitter и, конечно, дружеское общение на Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Xbox One Kinect

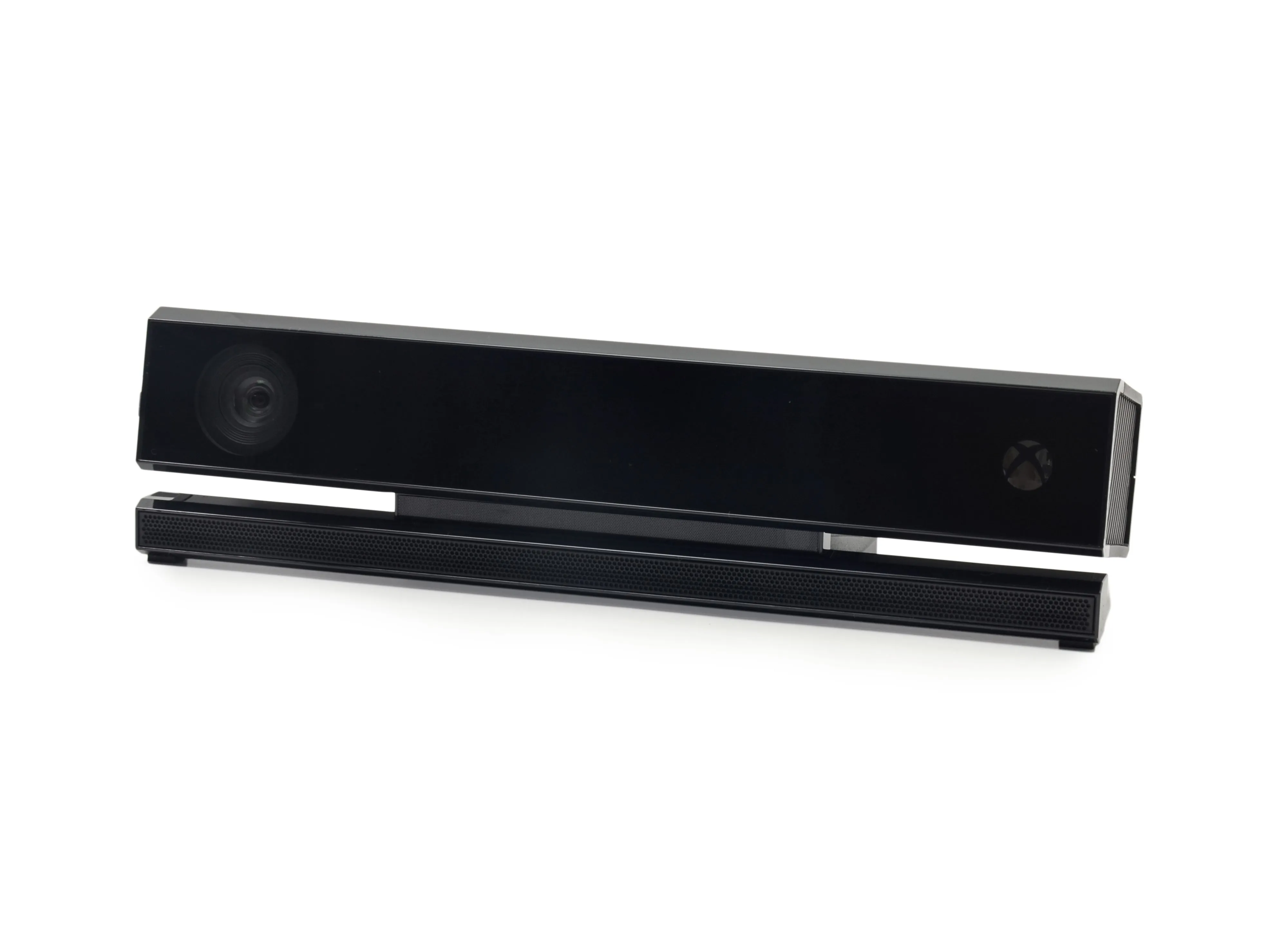

• О, вам нужно было больше Kinected? Microsoft предлагает вам несколько впечатляющих обновлений линейки Kinect:

• широкоугольная HD-камера 1080p

• Активная инфракрасная камера для обзора в темноте

• Мультимикрофонный массив с функцией шумоподавления и голосовыми командами

• Возможность обработки 2 гигабит данных об окружающей среде в секунду

Шаг 2

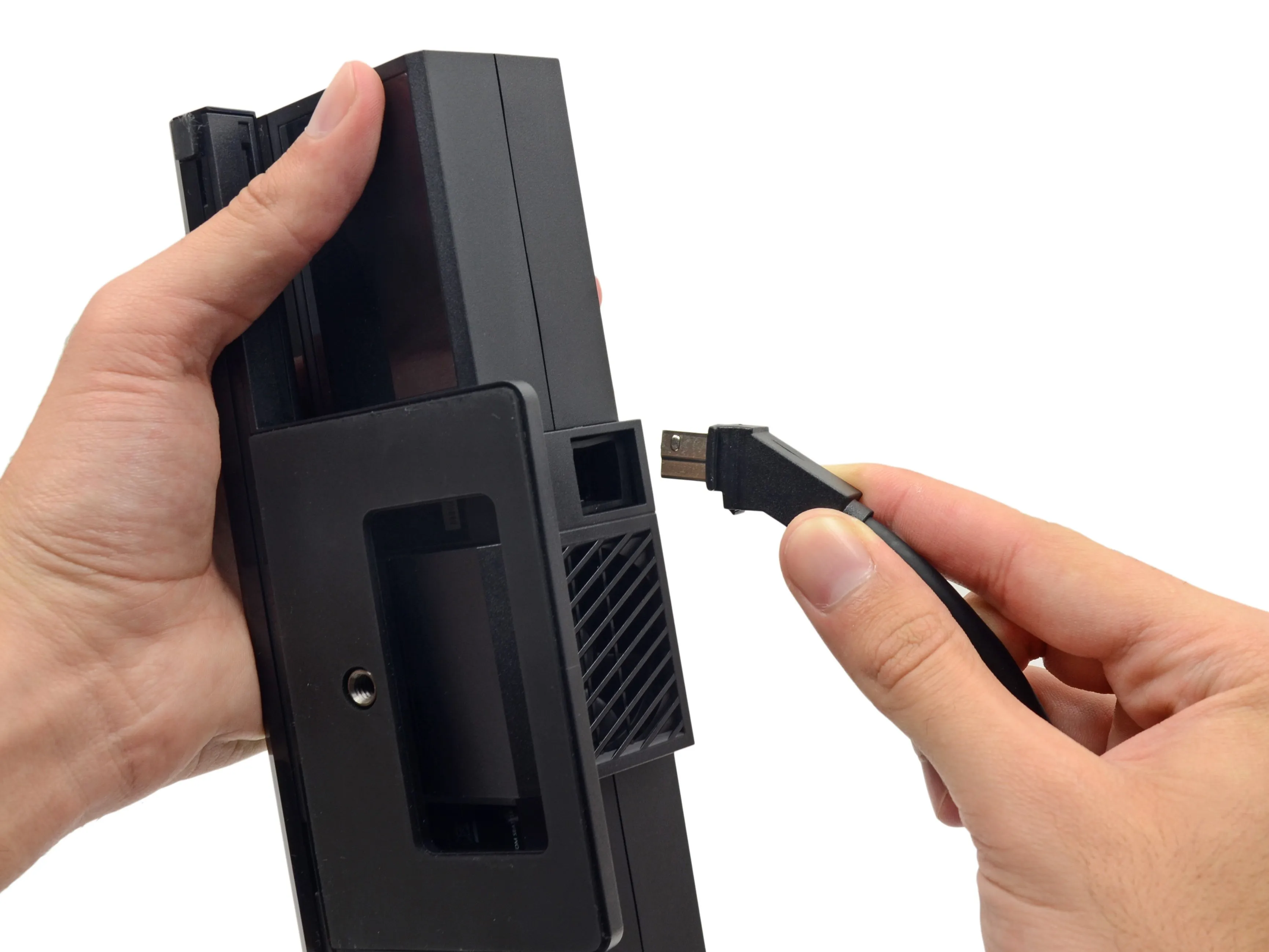

• Этот кабель полностью подключен - очень прочно - к мозговому стволу Kinect, что делает его извлечение более сложным, чем ожидалось.

• Xbox, разбирайте.

• Очевидно, что голосовая команда пока не работает. Придется разбирать все по старинке...

Комментарии к шагу

Здесь не нужно и не следует отсоединять кабель. Вы можете снять его вместе с крышкой вентилятора.

Где найти кабель на замену? Кто-нибудь может помочь мне найти этот кабель, так как мой кабель неисправен, я не хочу покупать весь kinect из-за сломанного кабеля.

Кабель невероятно трудно вытащить или вообще невозможно. Есть ли инструмент, с помощью которого можно вытащить кабель?

Святые угодники, ребята! Переходите к шагу 3. Вытащить его гораздо проще, если сначала открыть корпус!

Это разборка, а не руководство по ремонту, если вы ищете пошаговые руководства, ознакомьтесь с нашим руководством по обслуживанию Kinect.

Шаг 3

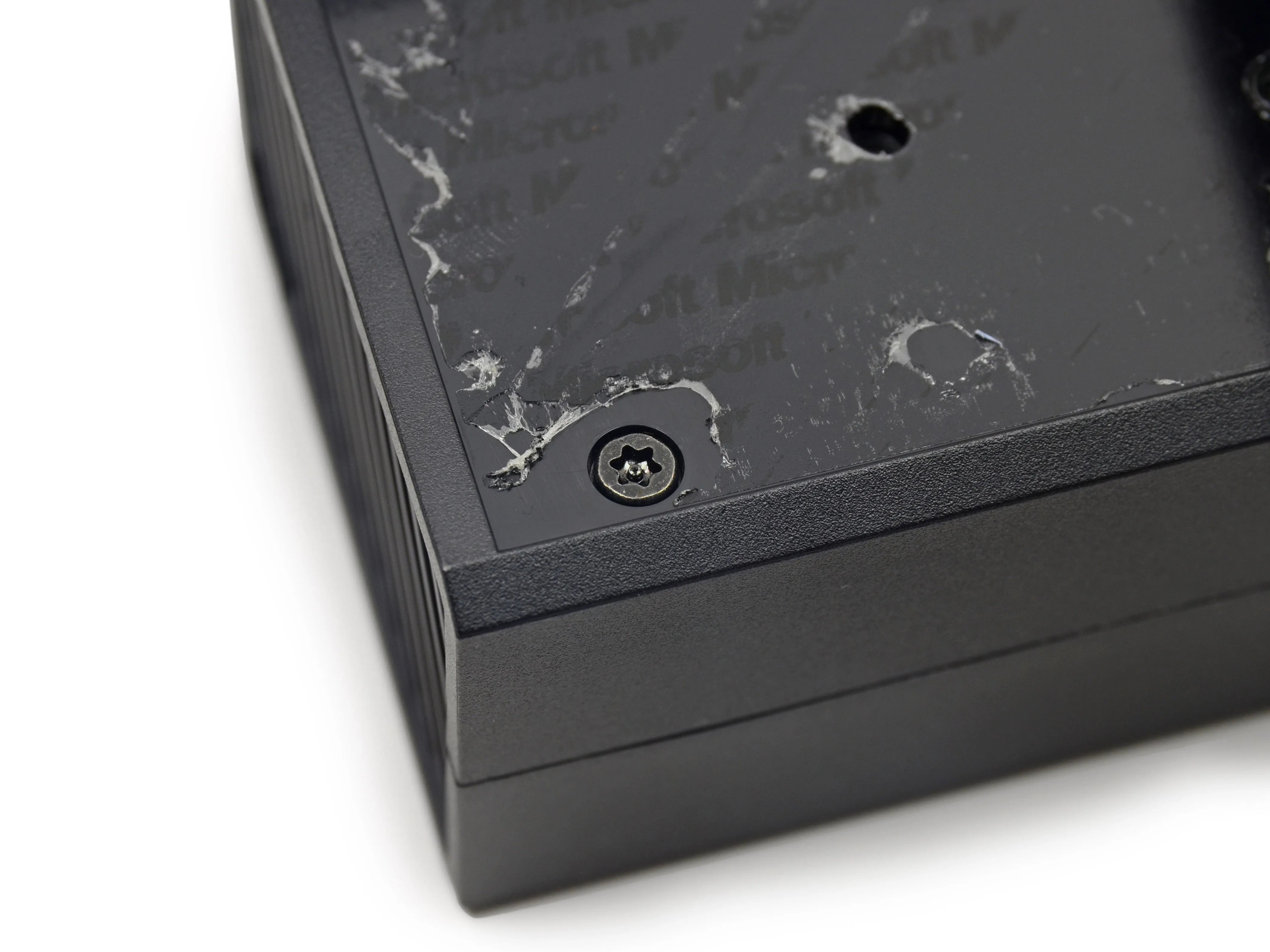

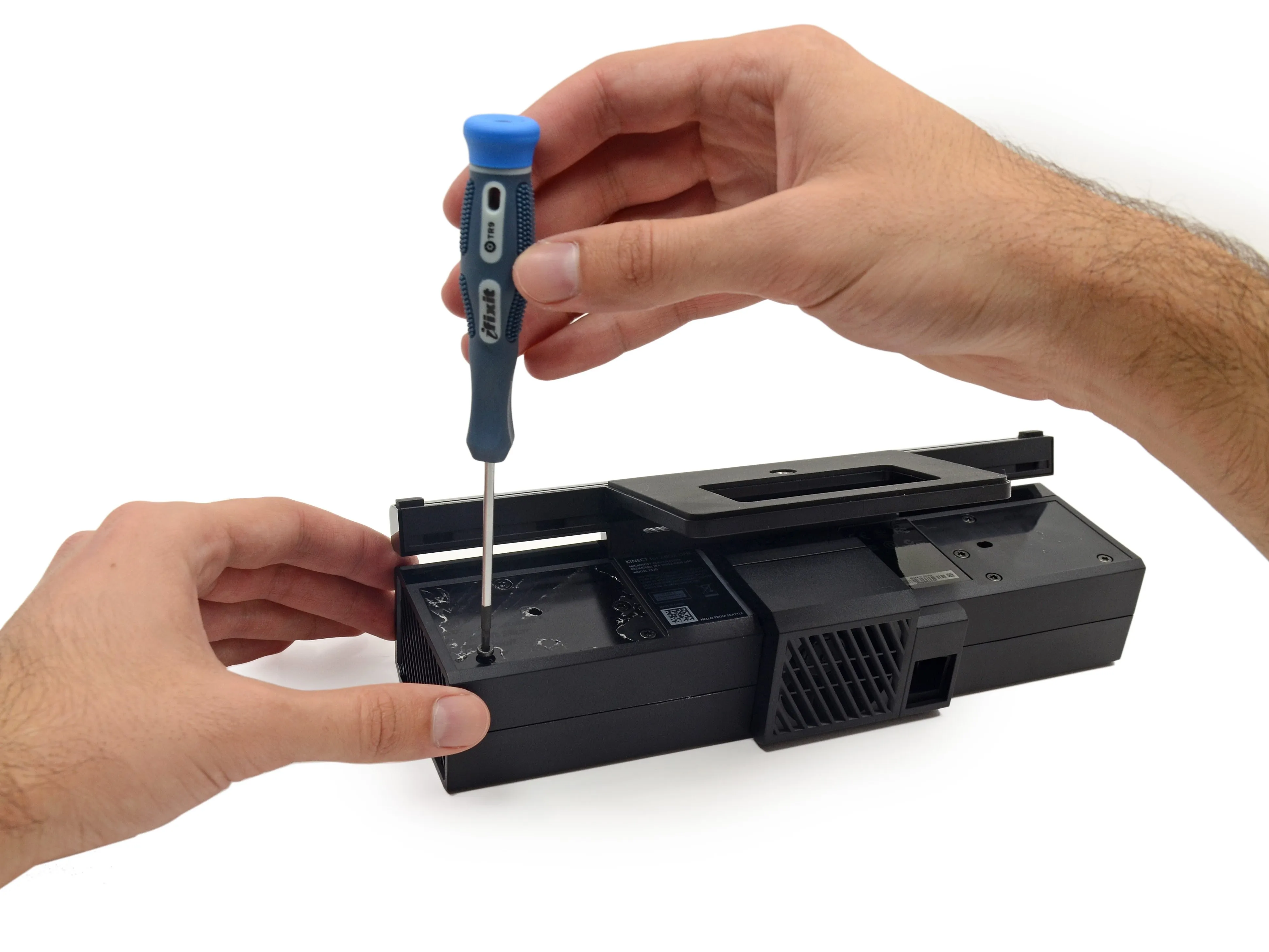

• Пришло время поискать скрытые винты.

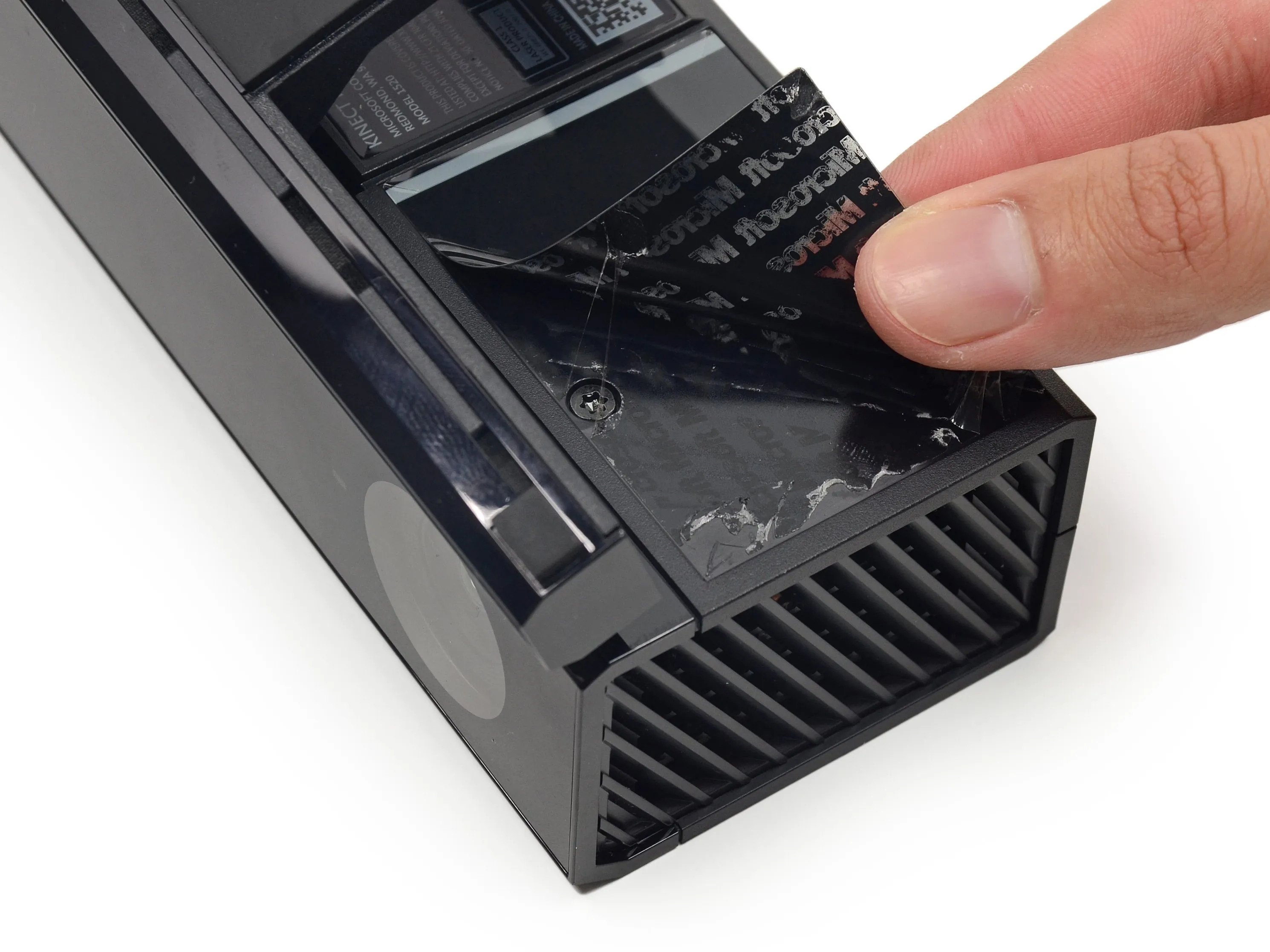

• Под липким слоем клея мы находим и отправляем два длинных винта T10 Security Torx и два коротких винта T10 Torx.

• На этом клею написано Microsoft, буквально.

• Наш набор отверток Pro Tech делает процесс удаления винтов кинетически приятным.

• Несколько поворотов отвертки - и затем несколько поворотов себя по комнате, просто на случай, если хоки-поки - это действительно то, ради чего все затевалось.-мы обходим внешний корпус и начинаем копаться внутри.

Шаг 4

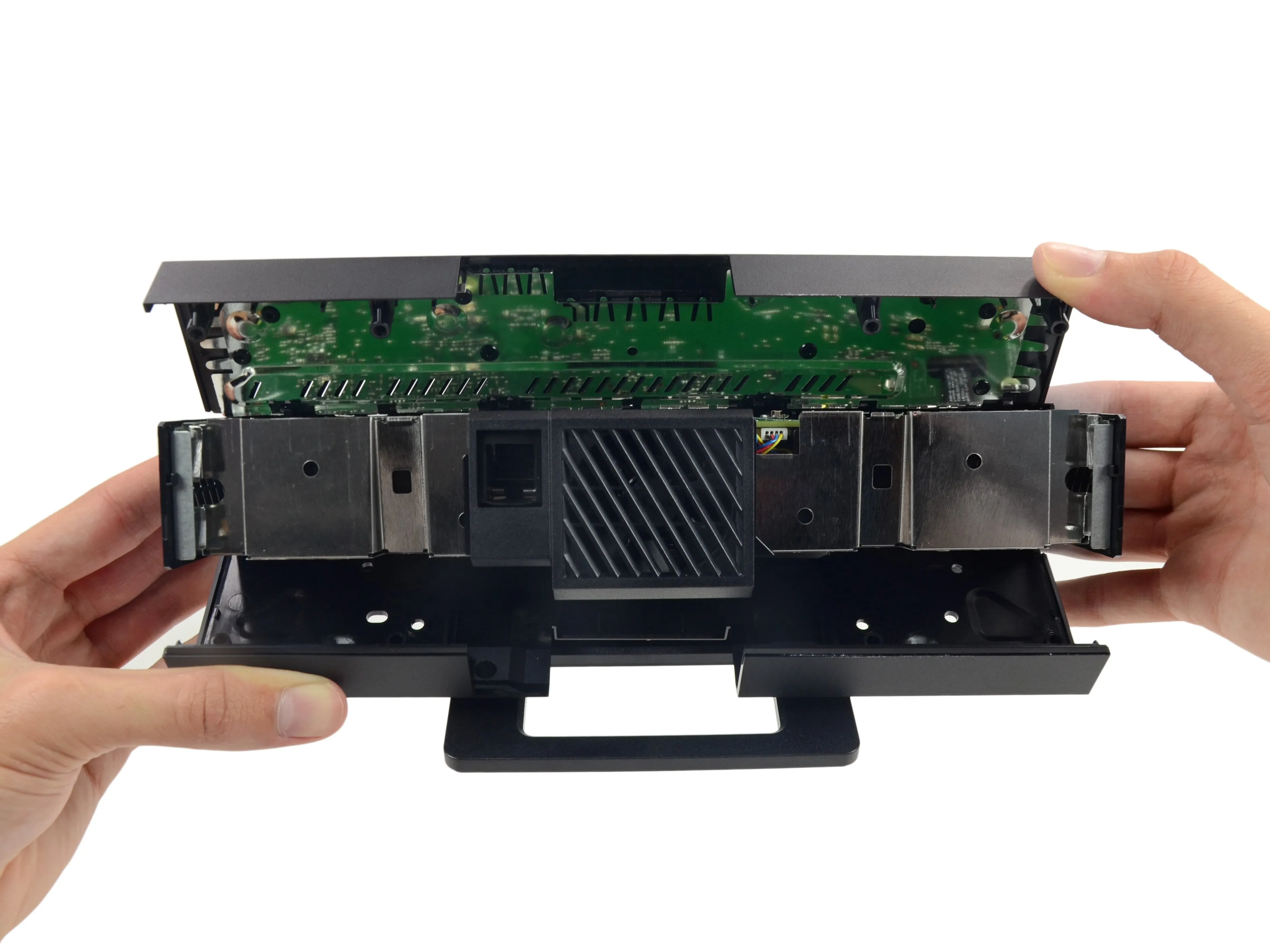

• Открутив винты, мы наконец-то можем открыть Kinect и заглянуть внутрь.

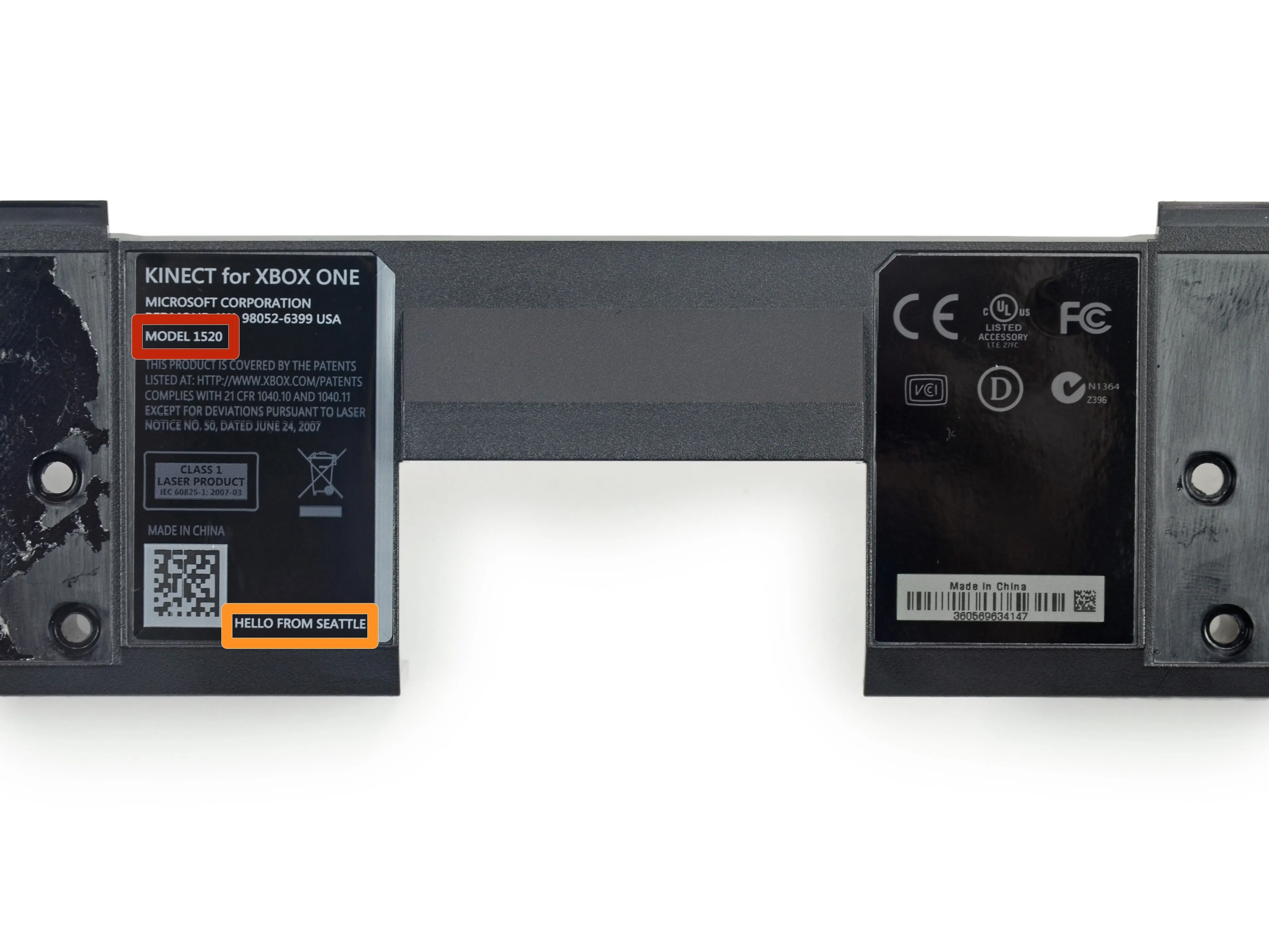

• Microsoft обозначила Xbox One Kinect как модель 1520.

• И сноваMicrosoft передает дружеский привет из своей штаб-квартиры в Сиэтле.

Шаг 5

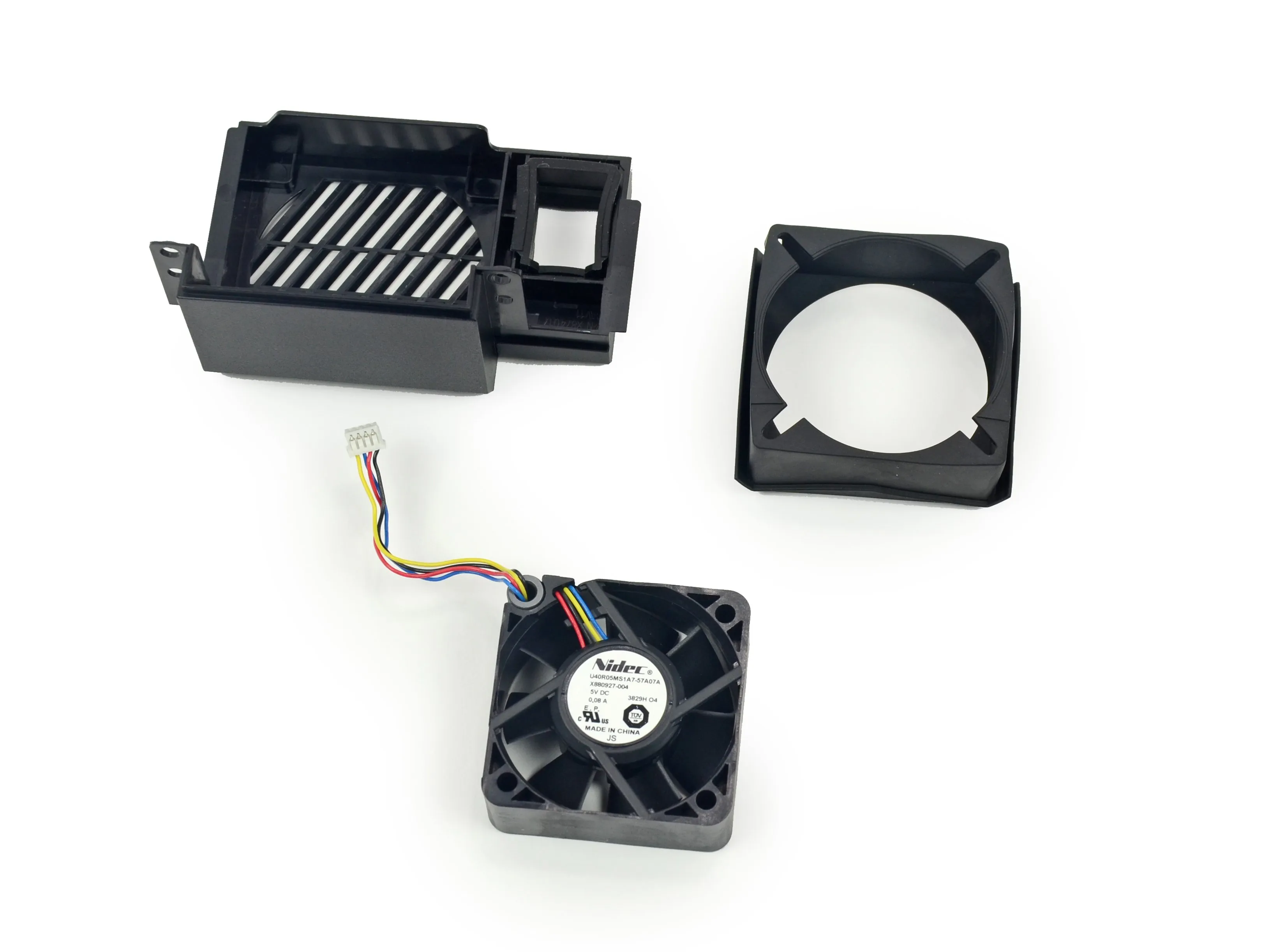

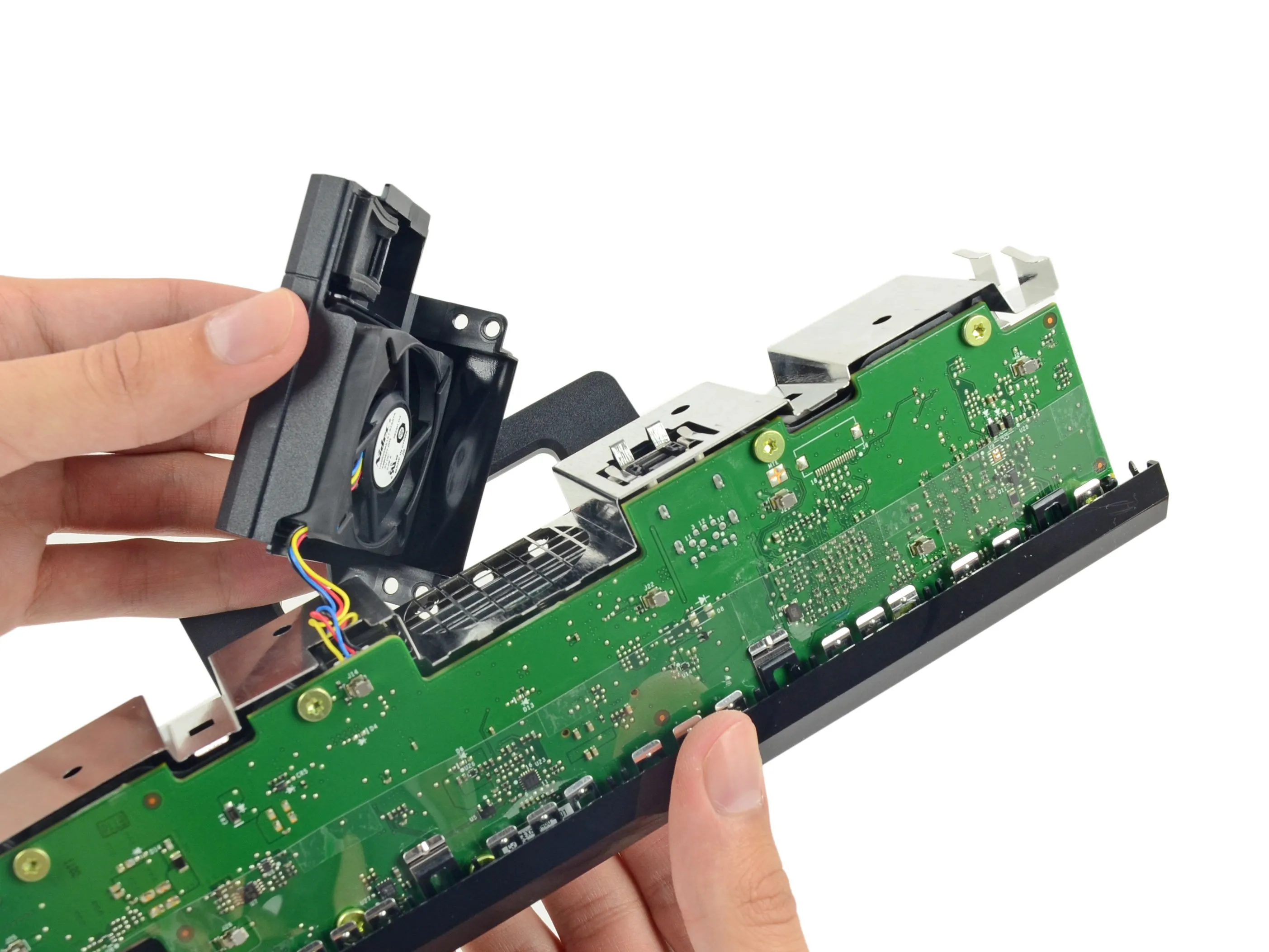

• Сборка вентилятора требует минимальной разборки. По ходу дела мы снимаем решетку, кожух и вентилятор.

• 5 вольт постоянного тока вентилятор производится компанией Nidec и маркируется как U40R05MS1A7-57A07A.

• Маленькие дети радуются подаркам под елкой, а мы радуемся компонентам в пластиковых корпусах. Прочь с дороги, оберточная бумага! Настало время для лакомств.

Шаг 6

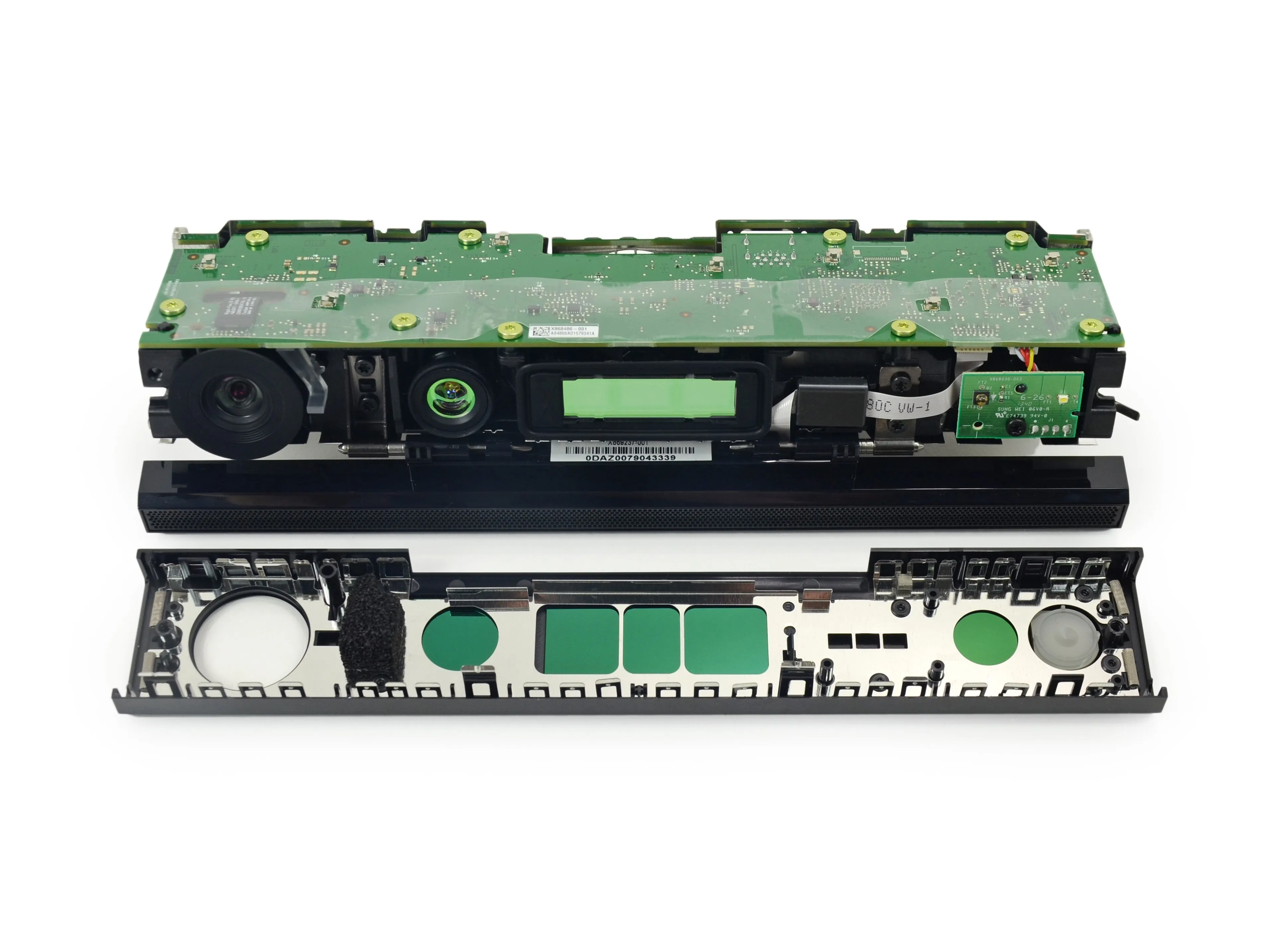

• Когда корпус снят, мы видим проблески зеленого цвета. Как бы ни был велик соблазн схватить и вырвать детали, мы будем извлекать их правильным способом.

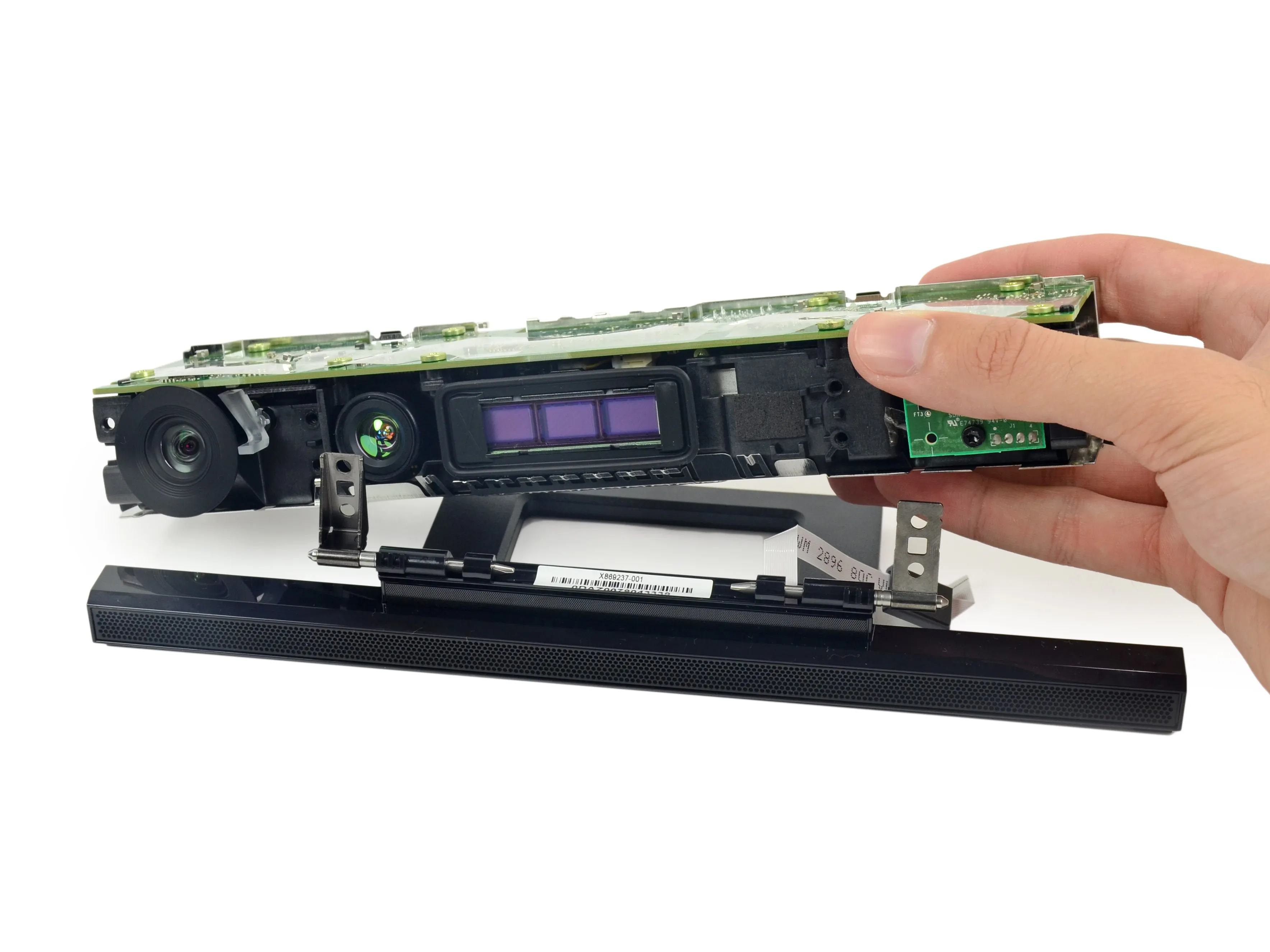

• Начиная с основания - ну, во всяком случае, с ножки - мы снимаем камеру с подставки, надеясь застать ее врасплох.

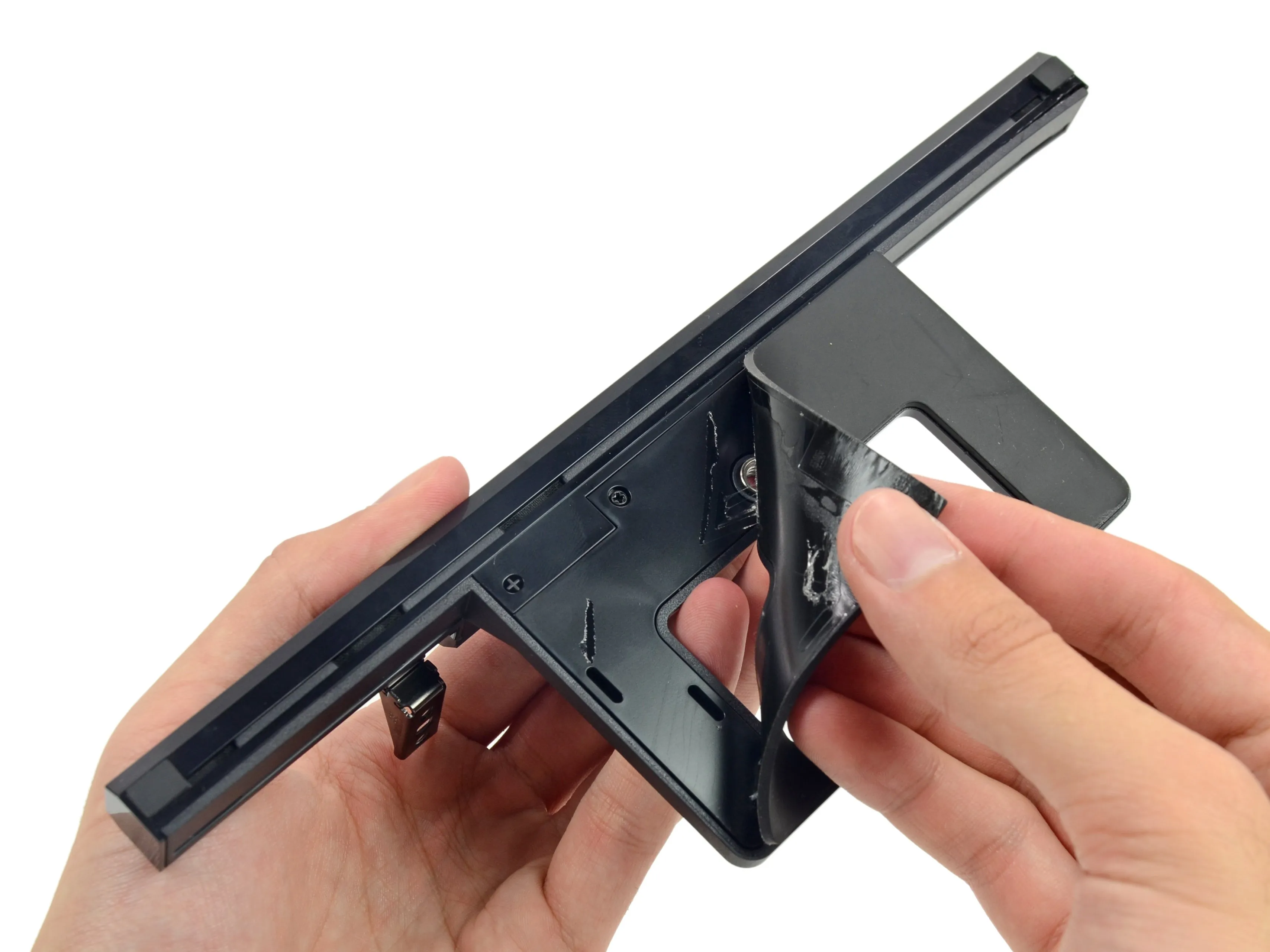

• Мы отклеиваем резиновую прокладку, обнаруживая несколько хитрых винтов, но быстро оказываемся в тупике.

• Пришло время прибегнуть к плану Б...

Комментарии к шагу

Почему бы не продолжить разборку базы? Это микрофонный массив.

Согласен, хотелось бы знать, что там внутри.

Согласен, микрофонный отсек.

Чтобы открыть нижнюю часть, вам придется снять обе 'решетки' спереди (много клейкой ленты) и открутить винты - два T5 для верхней части и четыре винта PH1, спрятанные под еще одним слоем черного клея для нижней решетки.

Затем снимите шарнир (потяните ось наружу), я также снял нижнюю пластину (два винта плюс клипсы рядом с длинными отверстиями).

Затем можно медленно отодвинуть переднюю и заднюю части (мои держались за счет клея, удерживающего микрофоны на месте), остерегайтесь двух штифтов внизу, и начните с дальнего конца, все должно скоро освободиться. Возможно, нужно поддеть пинцетом маленькое отверстие на передних концах, чтобы помочь клипсе оторваться, но если начать с одного конца, пройти через среднюю часть, а затем с другого конца, то я справился.

Ничего особенного здесь нет, четыре микрофона плюс небольшая печатная плата с двумя WM8737G (стерео АЦП), обеспечивающими 4 канала PCM аудио.

Можете ли вы добавить немного больше деталей об извлечении USB-кабеля; является ли конечный разъем Kinect стандартным разъемом USB 3.0 B?

Какой из этих двух линзовых блоков определяет расстояние, а какой - видео? Вы бы открыли их? (Или вы пытаетесь сохранить свои игровые способности?)

Разборка микрофонного массива, пожалуйста. Ни одного не существует.

Есть ли еще сервопривод в 'ноге' кинекта? С каких пор у предыдущего Kinect было три камеры? Я всегда думал, что у него две и инфракрасный излучатель. Известно ли что-нибудь о разрешении камеры глубины или обычной камеры.... больше информации, пожалуйста.

Шаг 7

• Мы потянулись к офисной бензопиле, но тут вмешался босс и пресек эту идею...

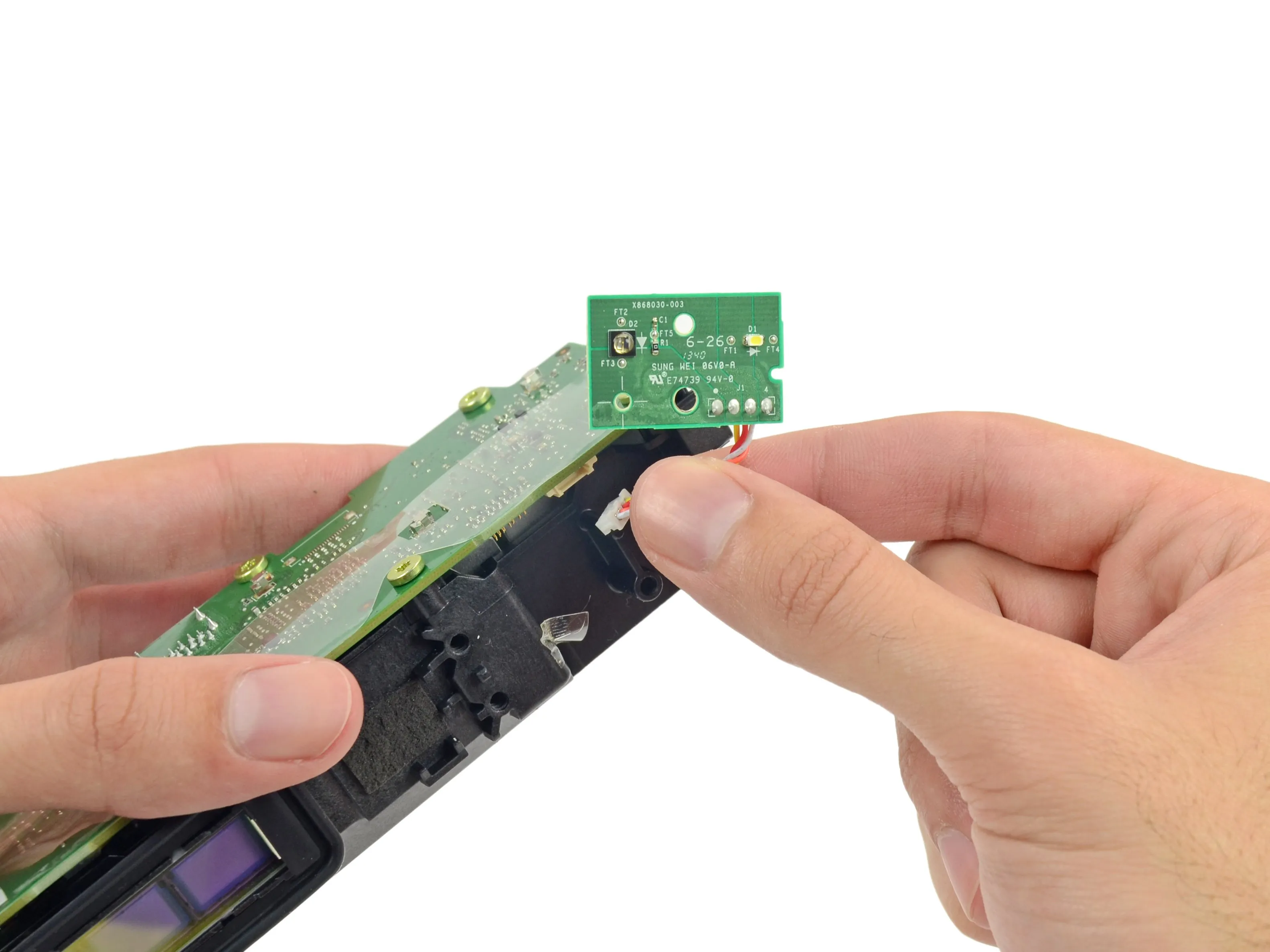

• План C: мы отключим эту маленькую плату освещения.

• Маленькая, но важная, эта плата содержит светодиод и датчик.

Шаг 8

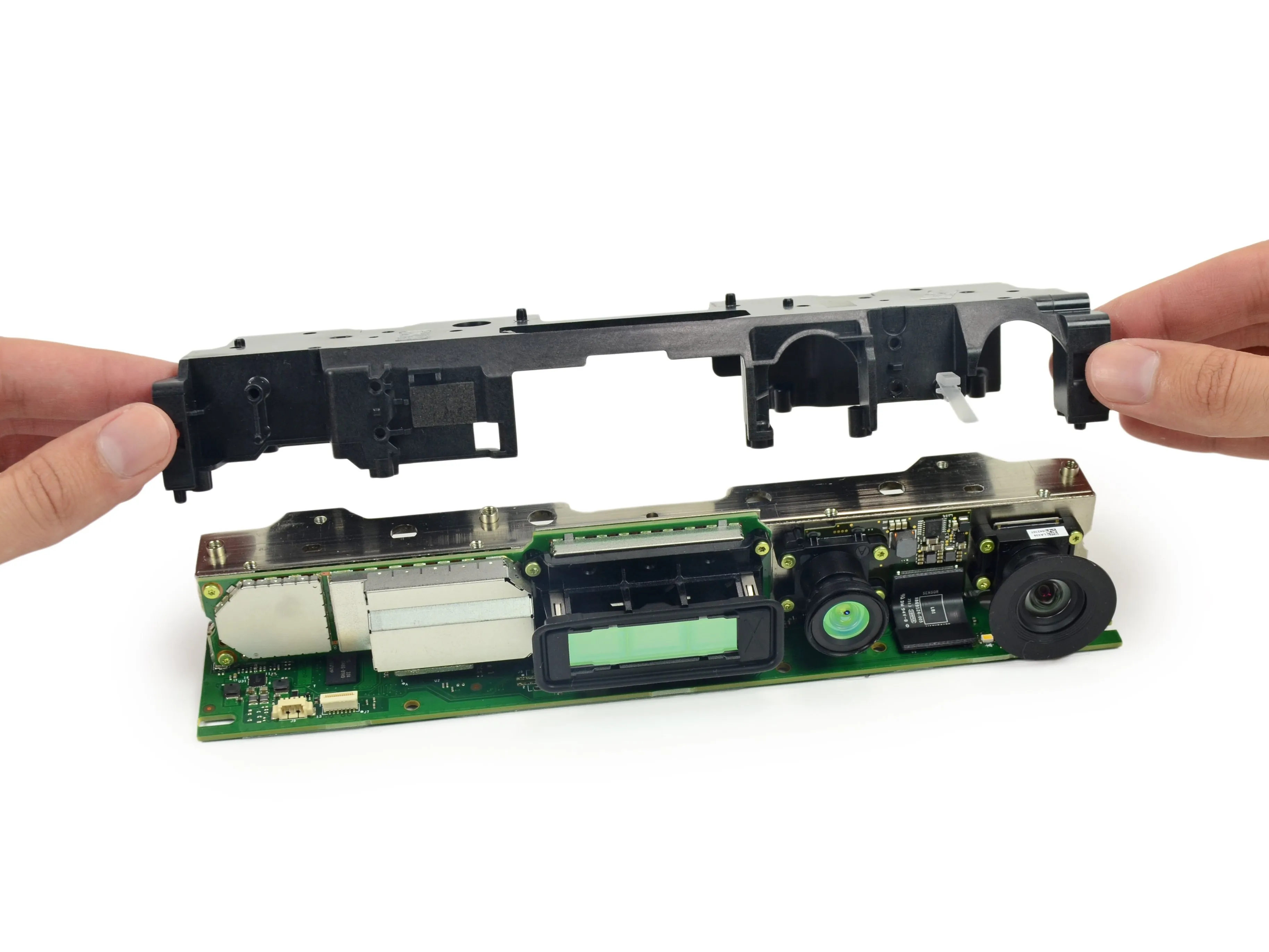

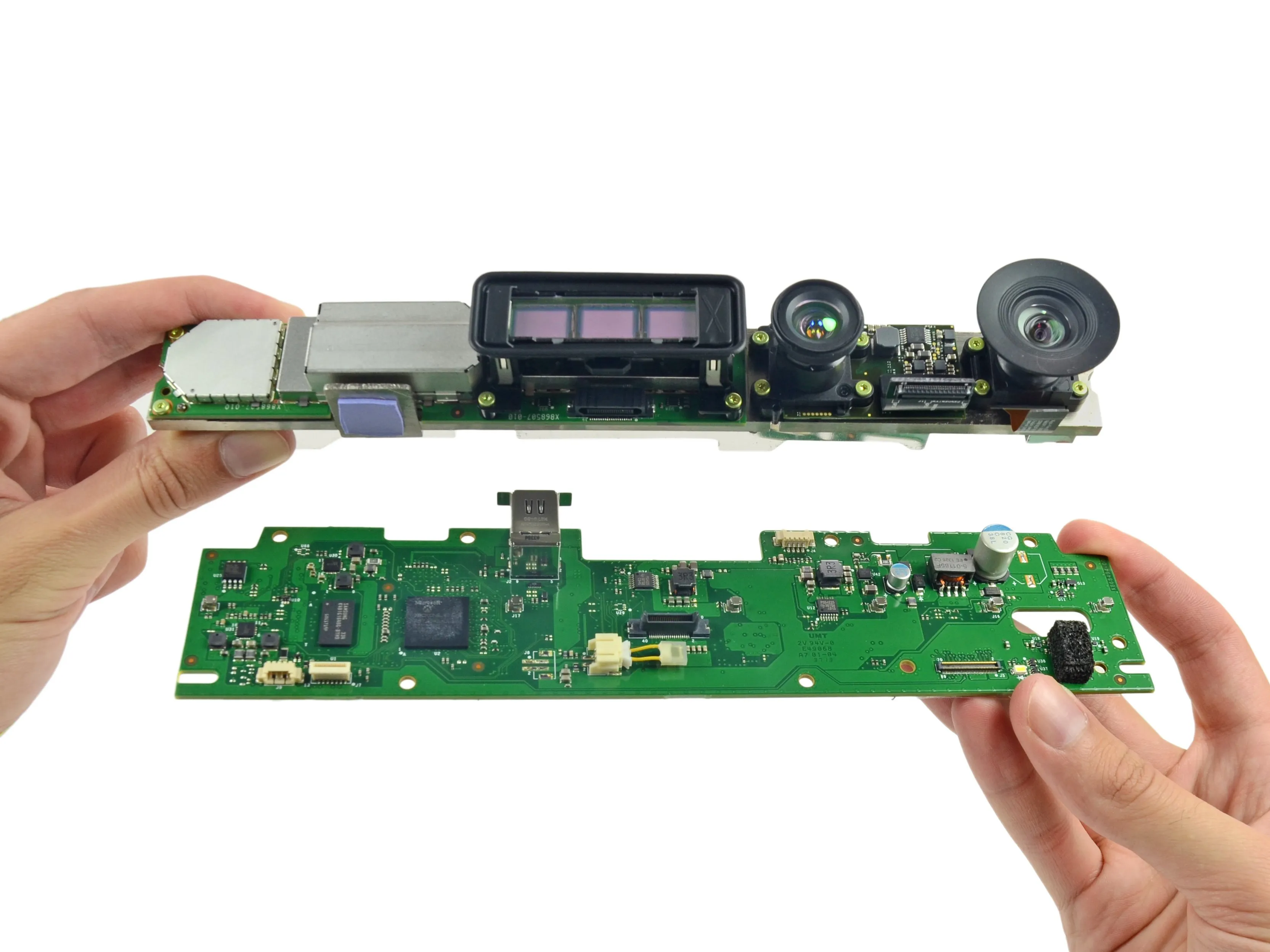

• Убираем еще один слой кожуха, стоящий между нами и славой разборки.

• Это лицо! Как можно отказаться от такого лица? Microsoft, похоже, взяла на вооружение старый триклопы в пластическую операцию; в модели этого года ИК-проектор был перемещен, что сделало двухглазого робота более похожим на человека.

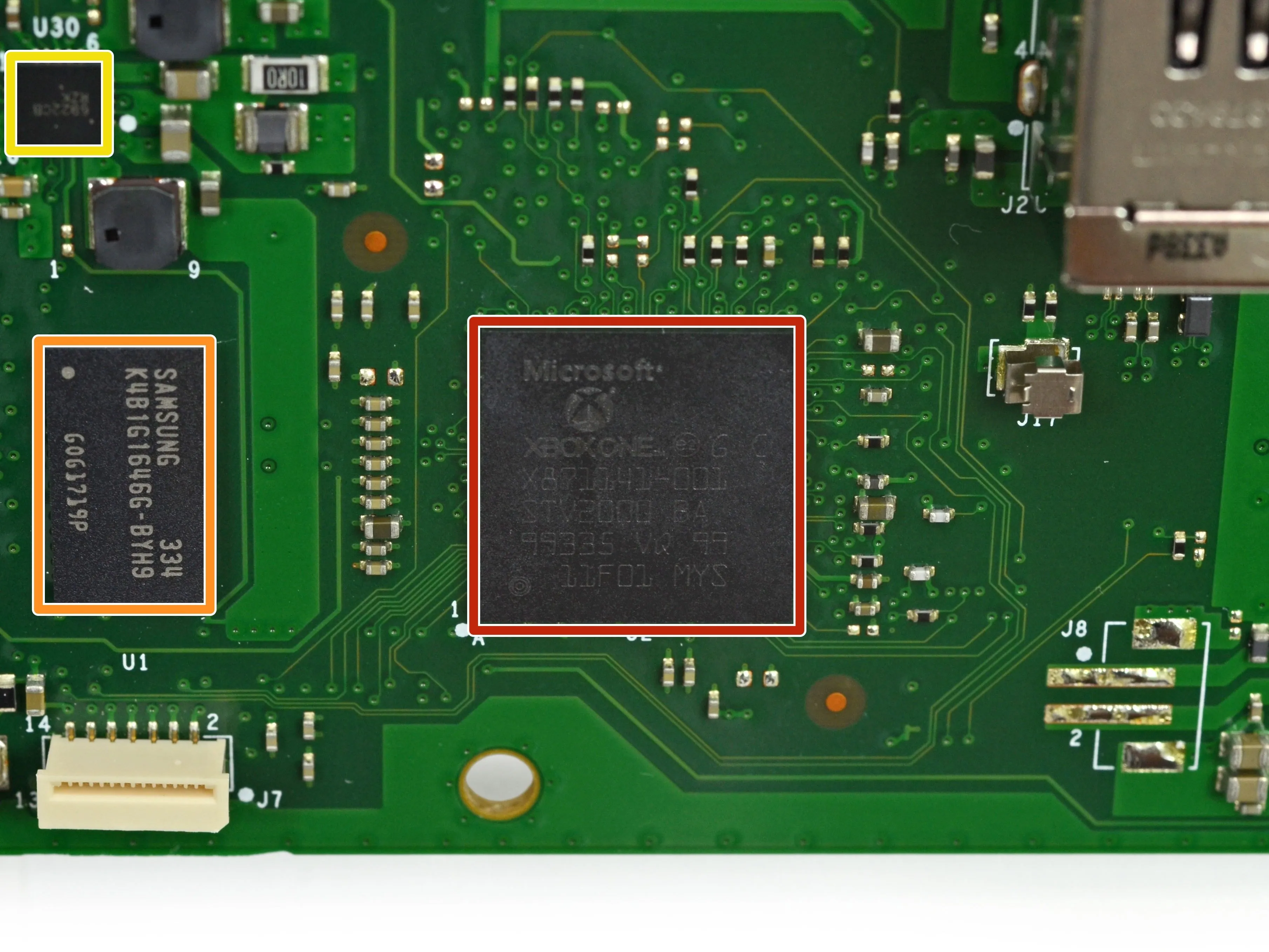

• IC U тоже!

• Microsoft X871141-001 - согласно нашим уважаемым коллегам из Chipworksэта микросхема 'заменяет чип Prime Sense, использовавшийся в первом Kinect'. Судя по шрифту и кодам упаковки, это чип от STMicroelectronics'.

• Скорее всего, это STMicroelectronics STV2000 I2C Deflection Processor/RGB Preamplifier

• Samsung K4B1G1646G-BYH9 1 Гб (128 Мб) DDR3 SDRAM

• ON Semiconductor NCP6922 Управление питанием

Шаг 9

• Эта разборка начинает напоминать игру 'Операция...'.

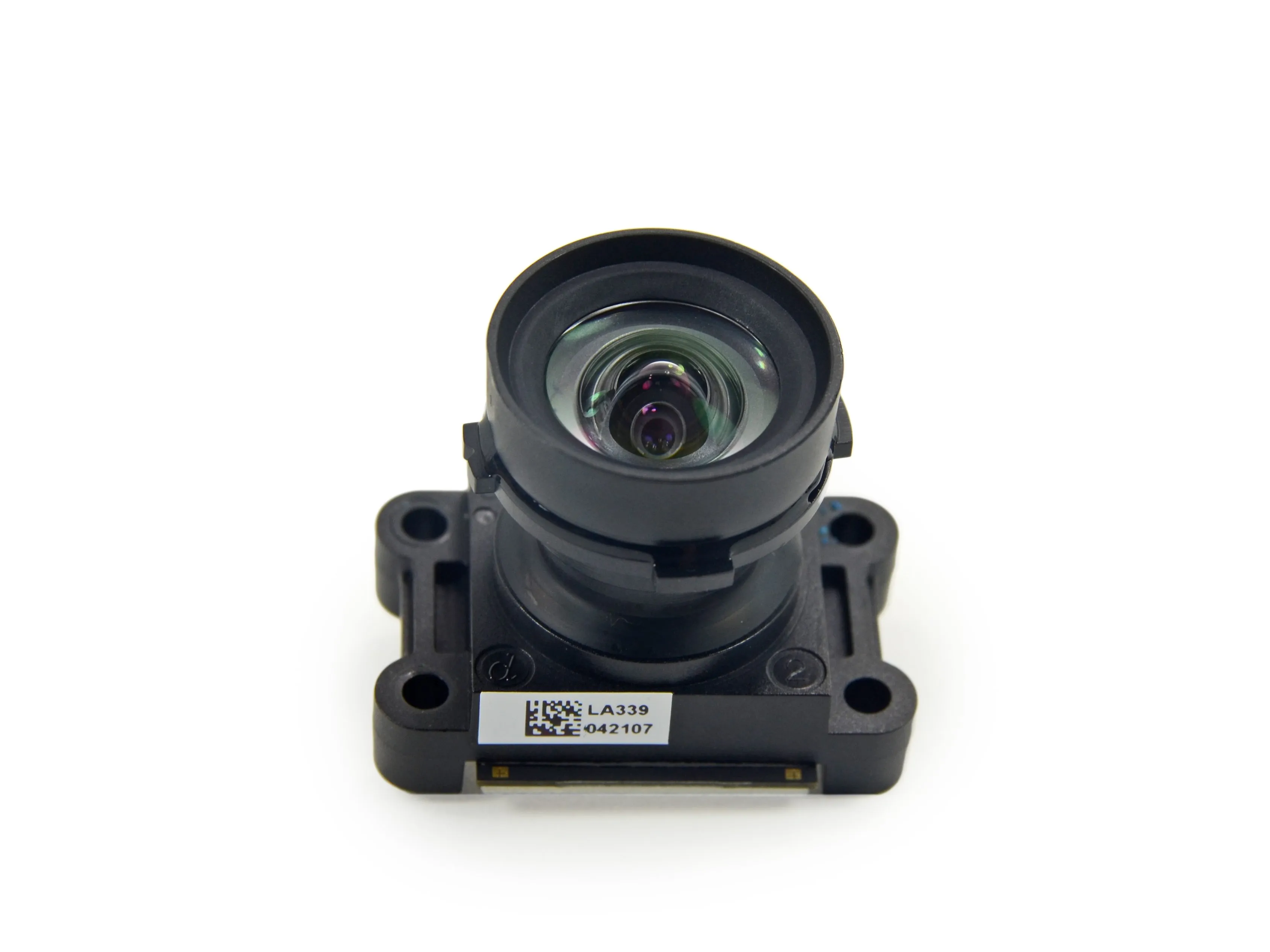

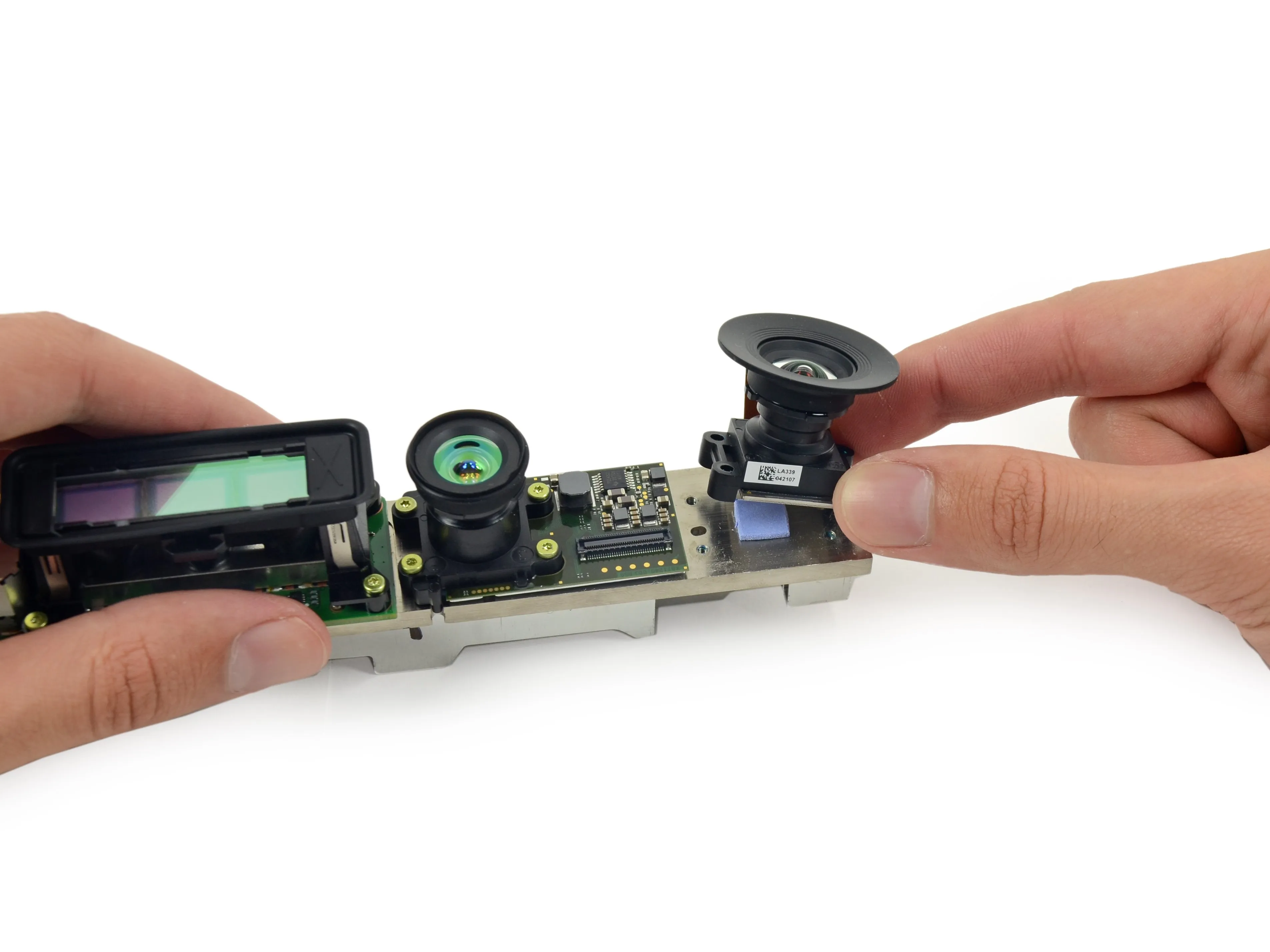

• Осторожно снимите камеру.

• А теперь объектив. Не шокируйте его!

• Откладываем в сторону монокль робота и осматриваем камеру.

• Если вы не говорите на ASLто вот что ищет ваш Kinect ищет..

• Будьте осторожны, когда говорите с Kinect - он может распознать ложь! Утверждается, что 'Kinect буквально читает пульс на вашем лице'."

Шаг 10

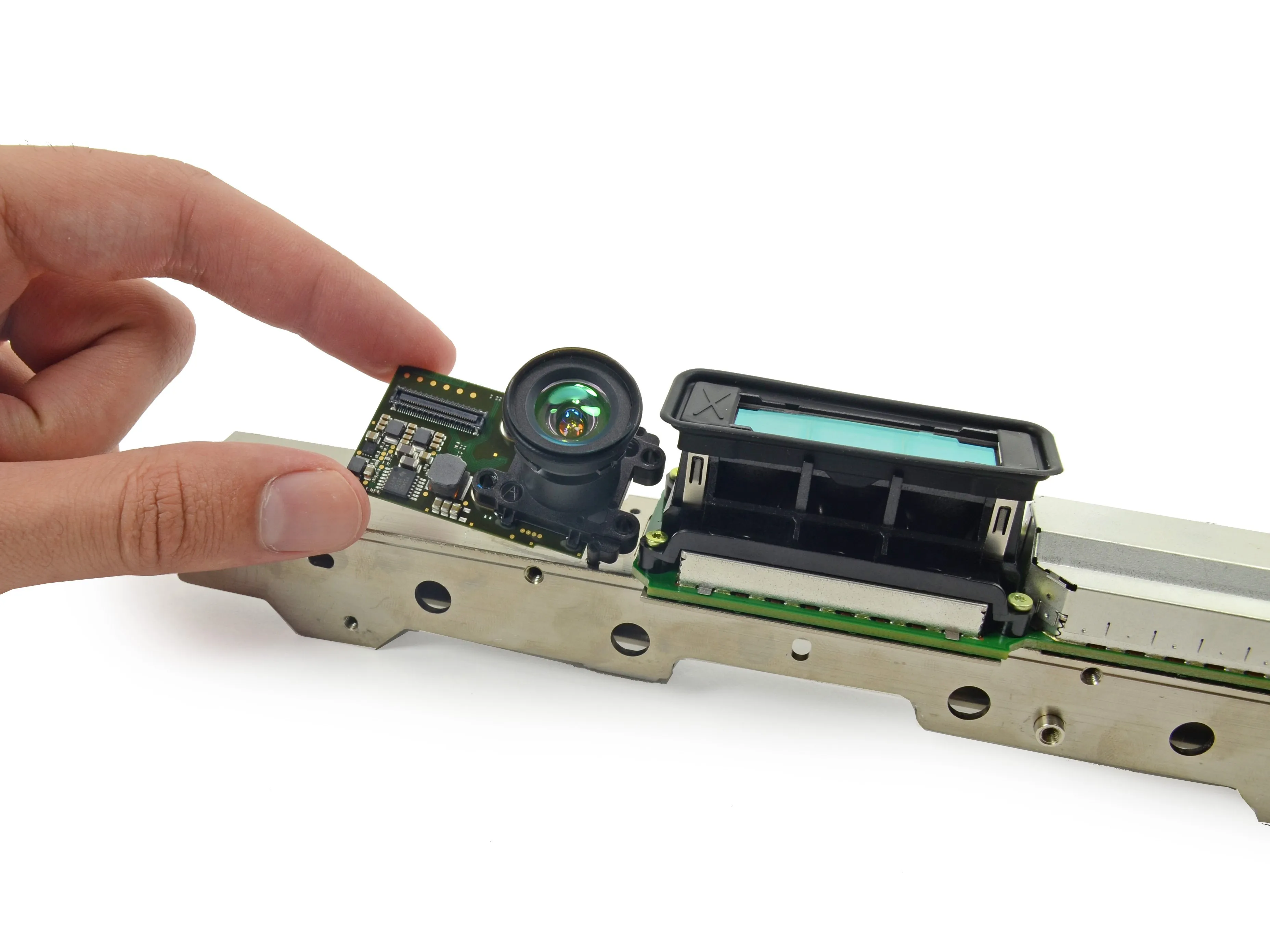

• Модульные камеры заставляют нас улыбаться, напоминая немного другого робота.

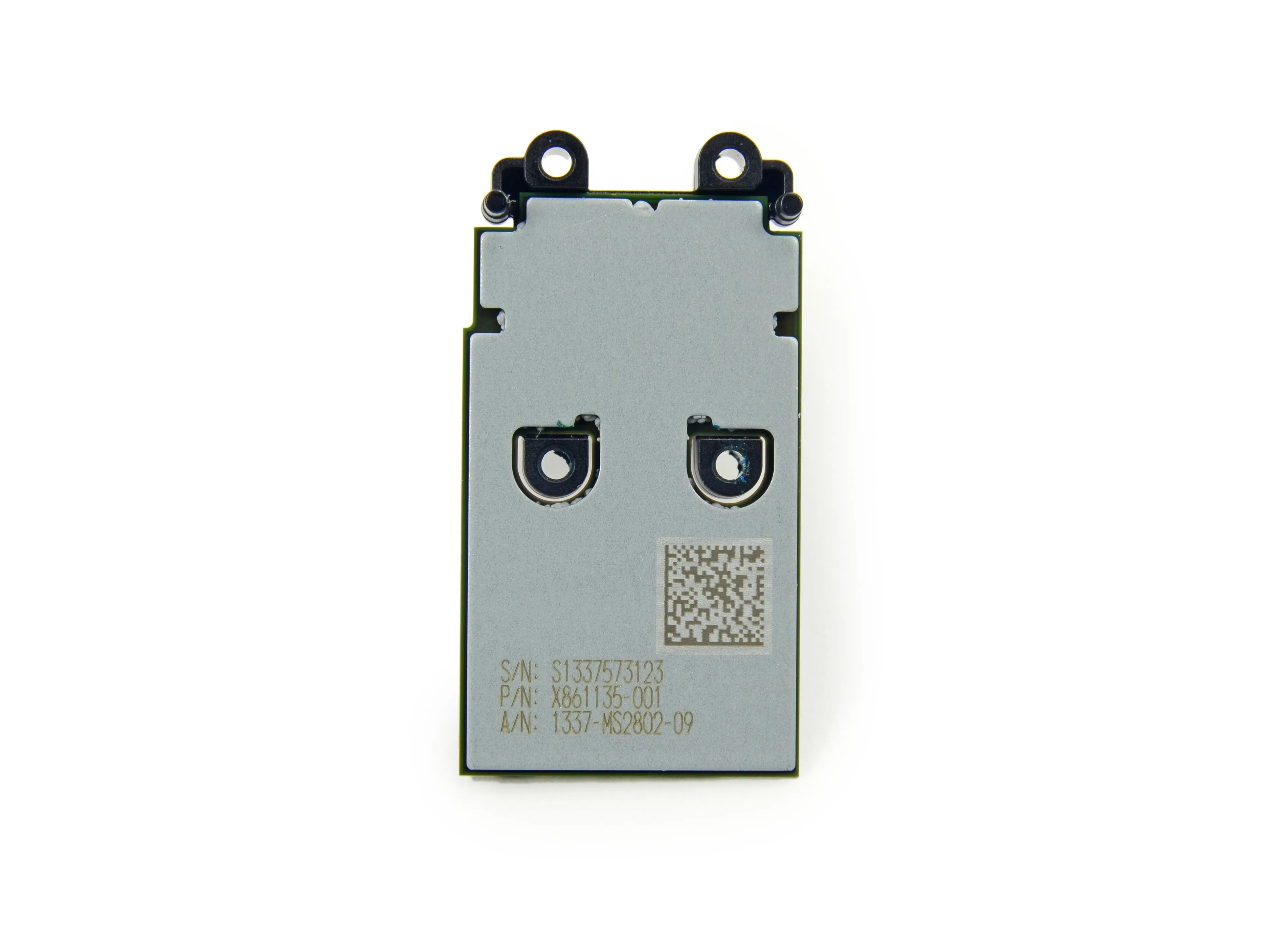

• На обратной стороне второй камеры есть следующие надписи:

• S/N: S1337573123

• P/N: X861135-001

• A/N: 1337-MS2802-09

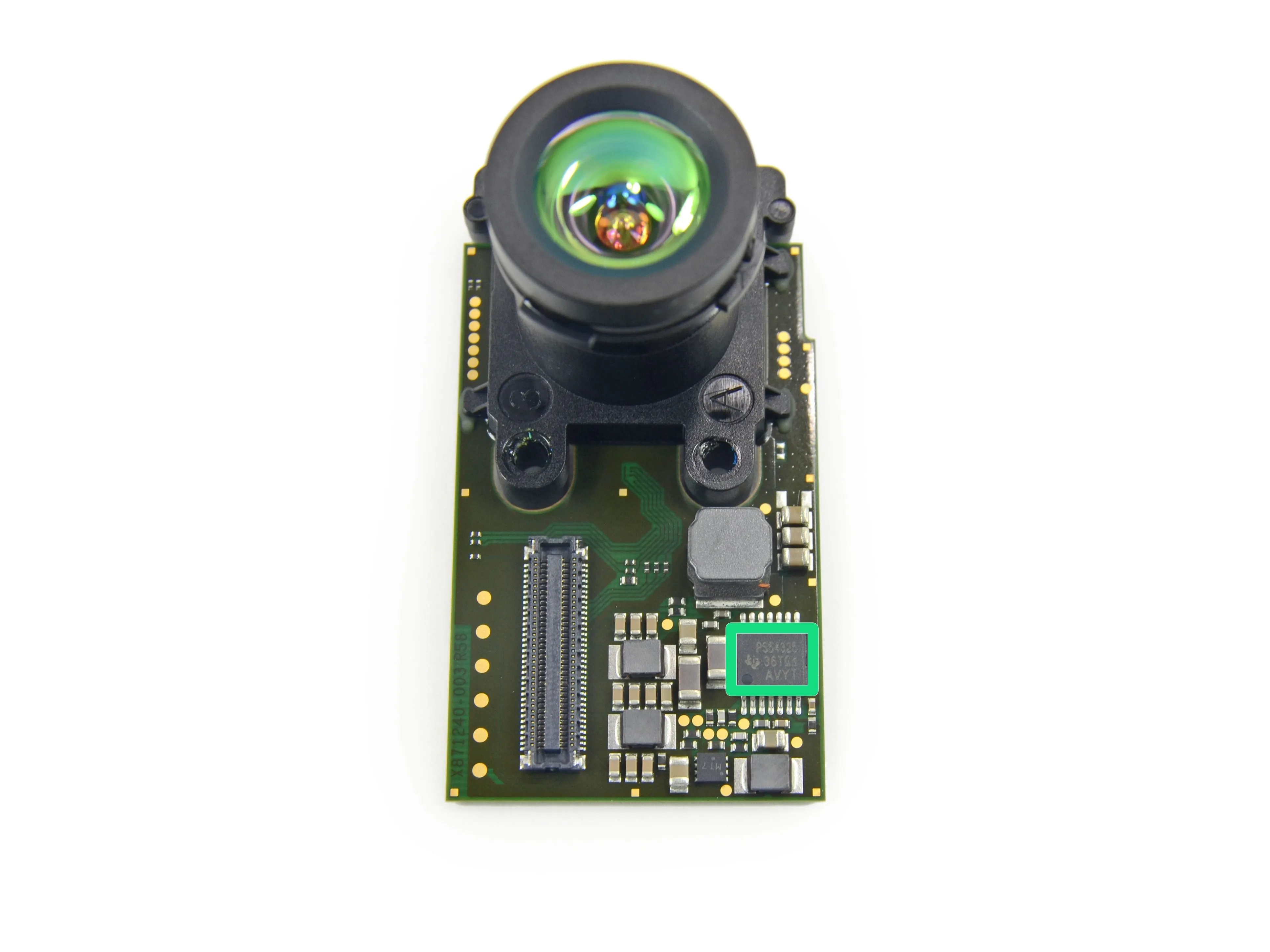

• На лицевой стороне немного больше схем. Среди этих схем мы находим:

• Texas Instruments TPS54325 - По мнению злых гениев из Chipworksэто адаптивный синхронный преобразователь в режиме D-CAP2™. синхронный преобразователь.

Шаг 11

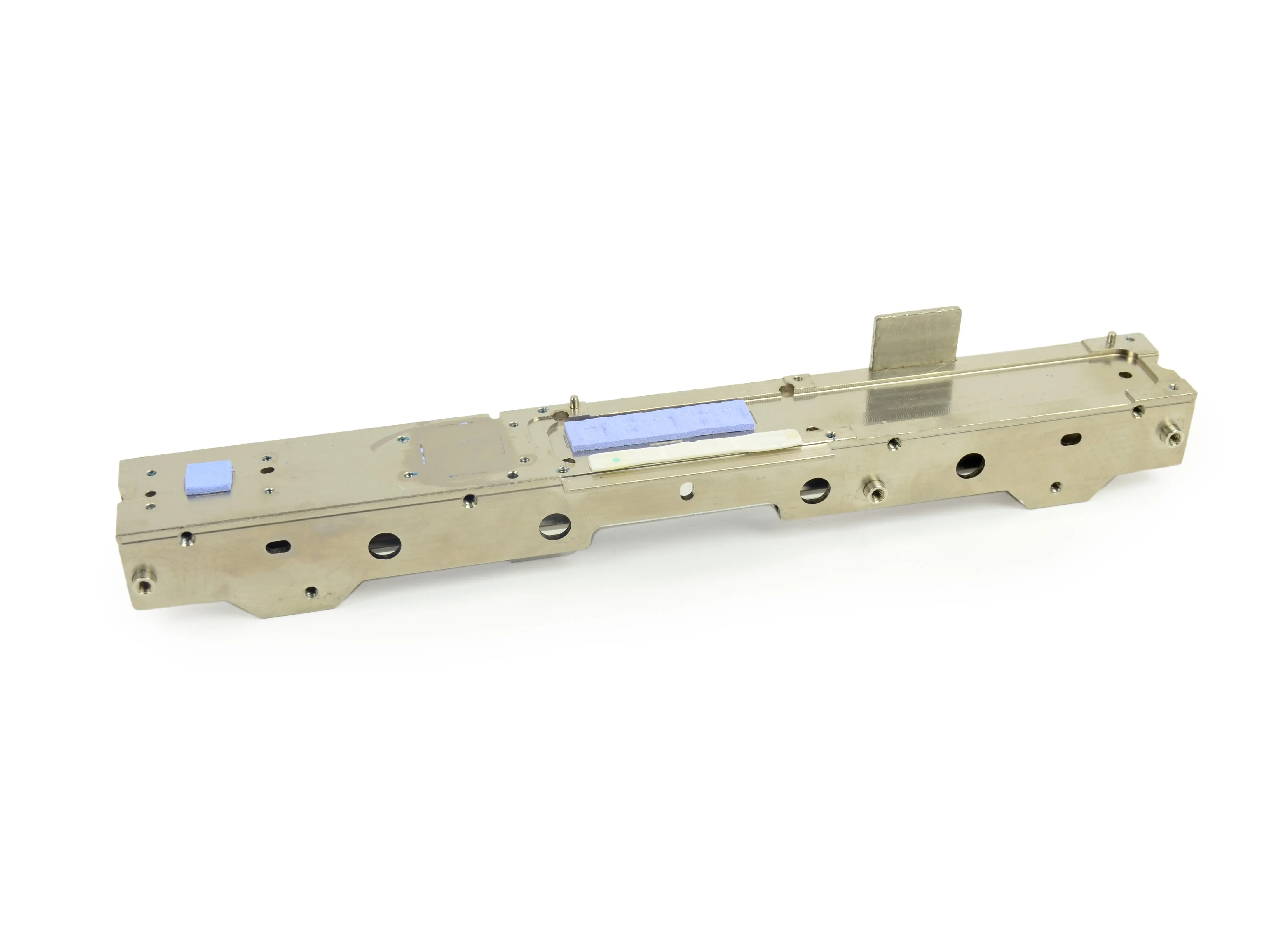

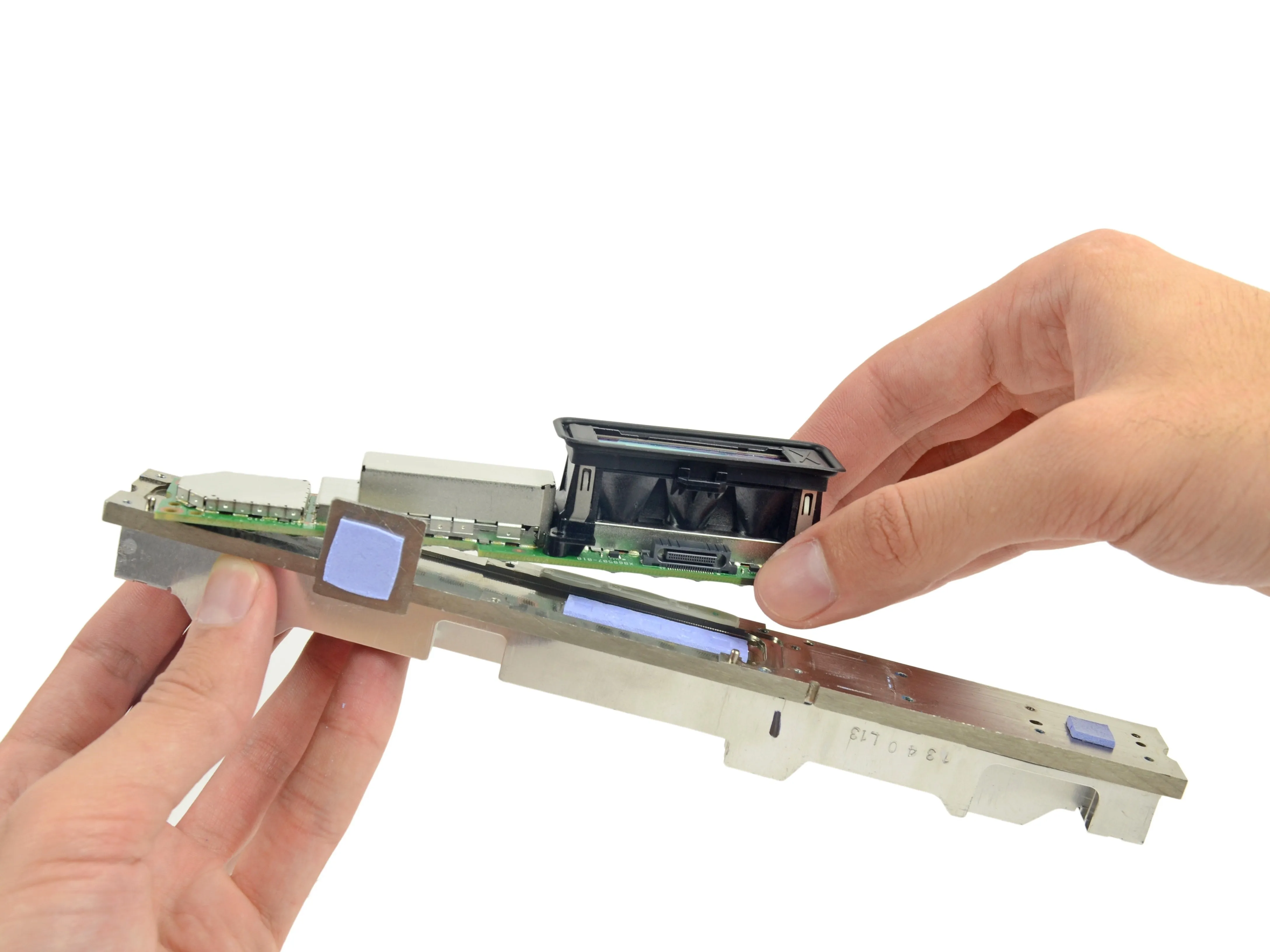

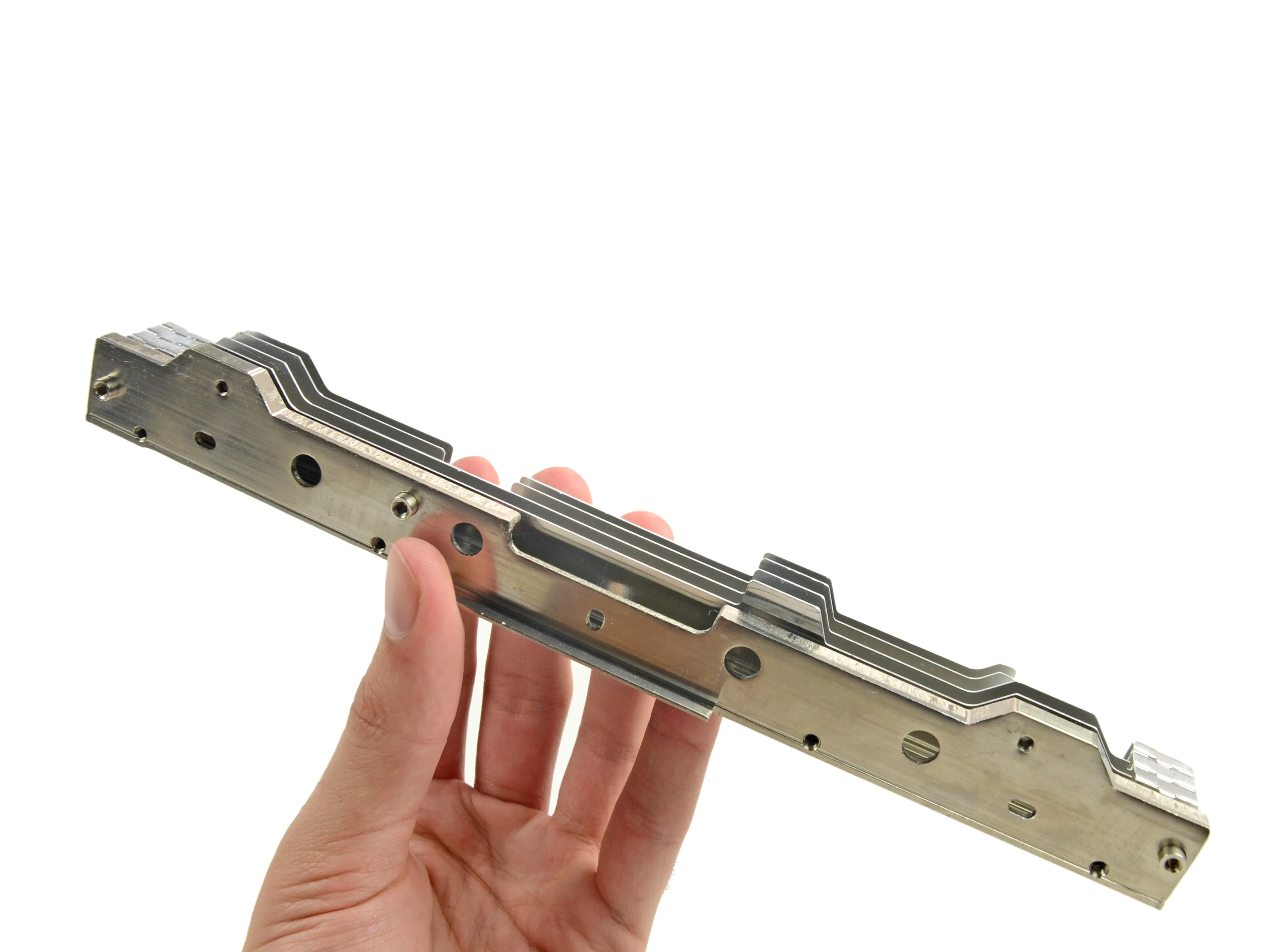

• Приготовьтесь, этот кронштейн вынимается.

• Слои металла придают Kinect жесткость, оставляя при этом место для компонентов.

• Функция важнее формы - этот кронштейн также служит теплоотводом, о чем свидетельствуют наклеенные термопрокладки.

Шаг 12

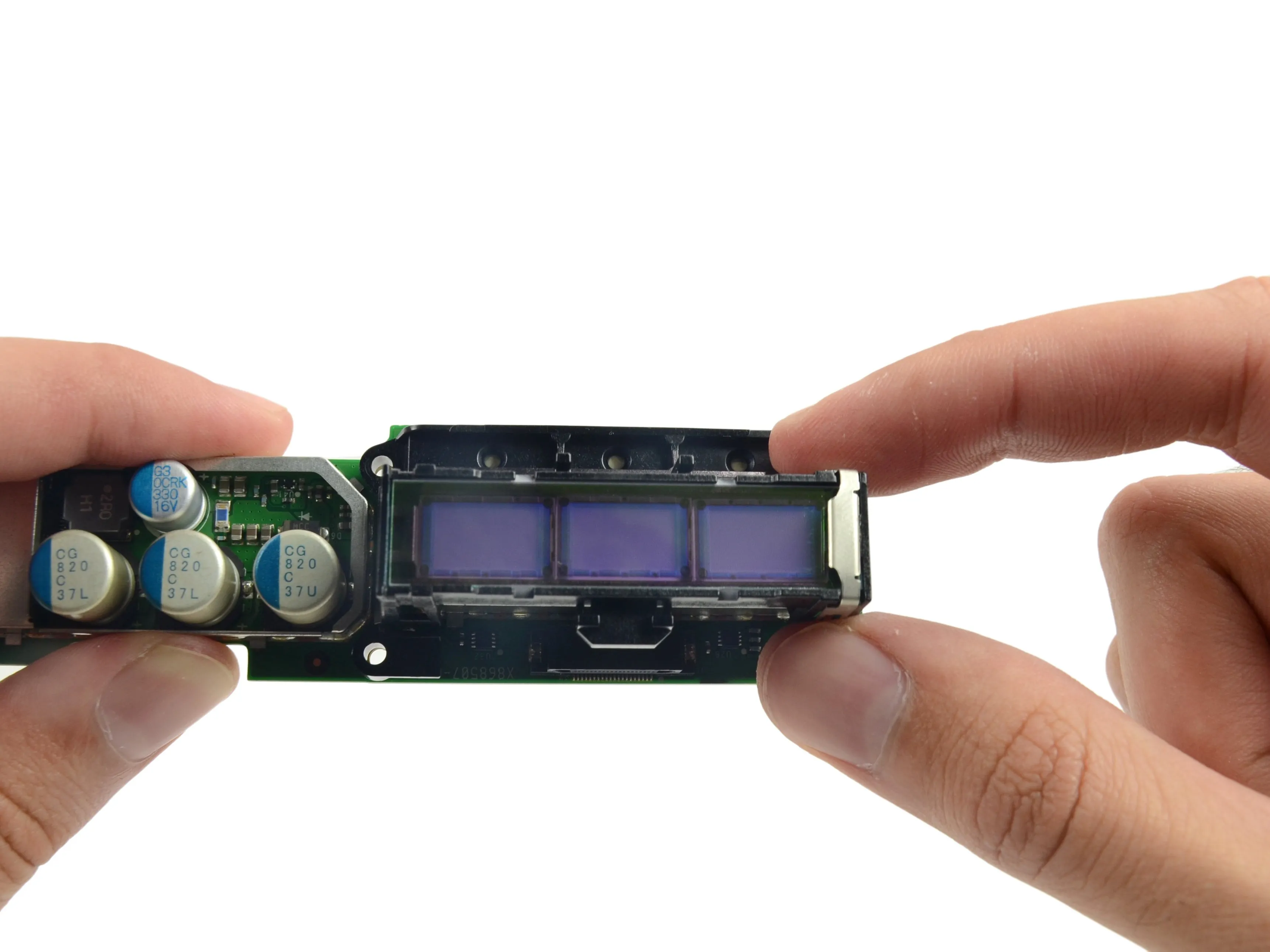

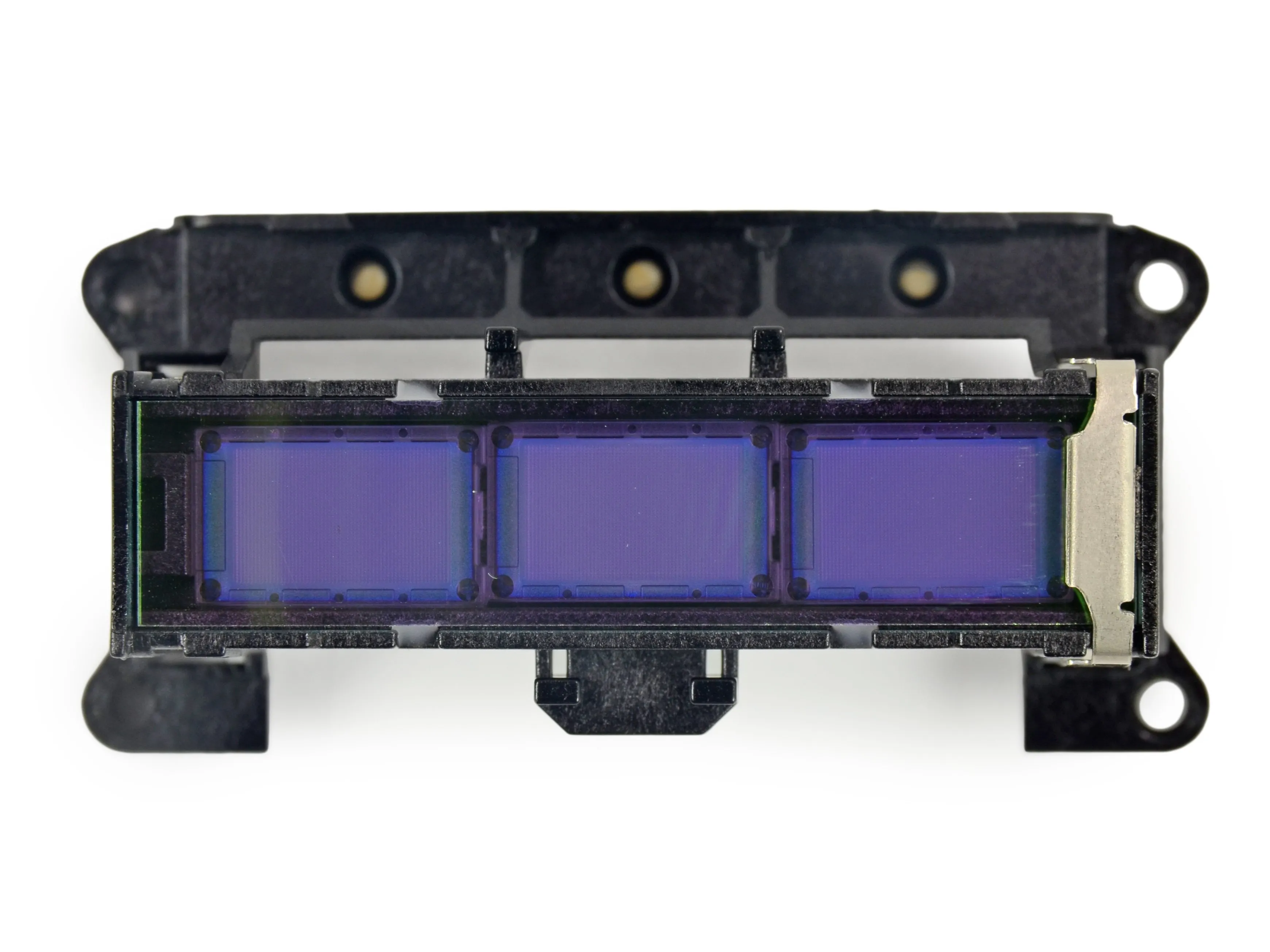

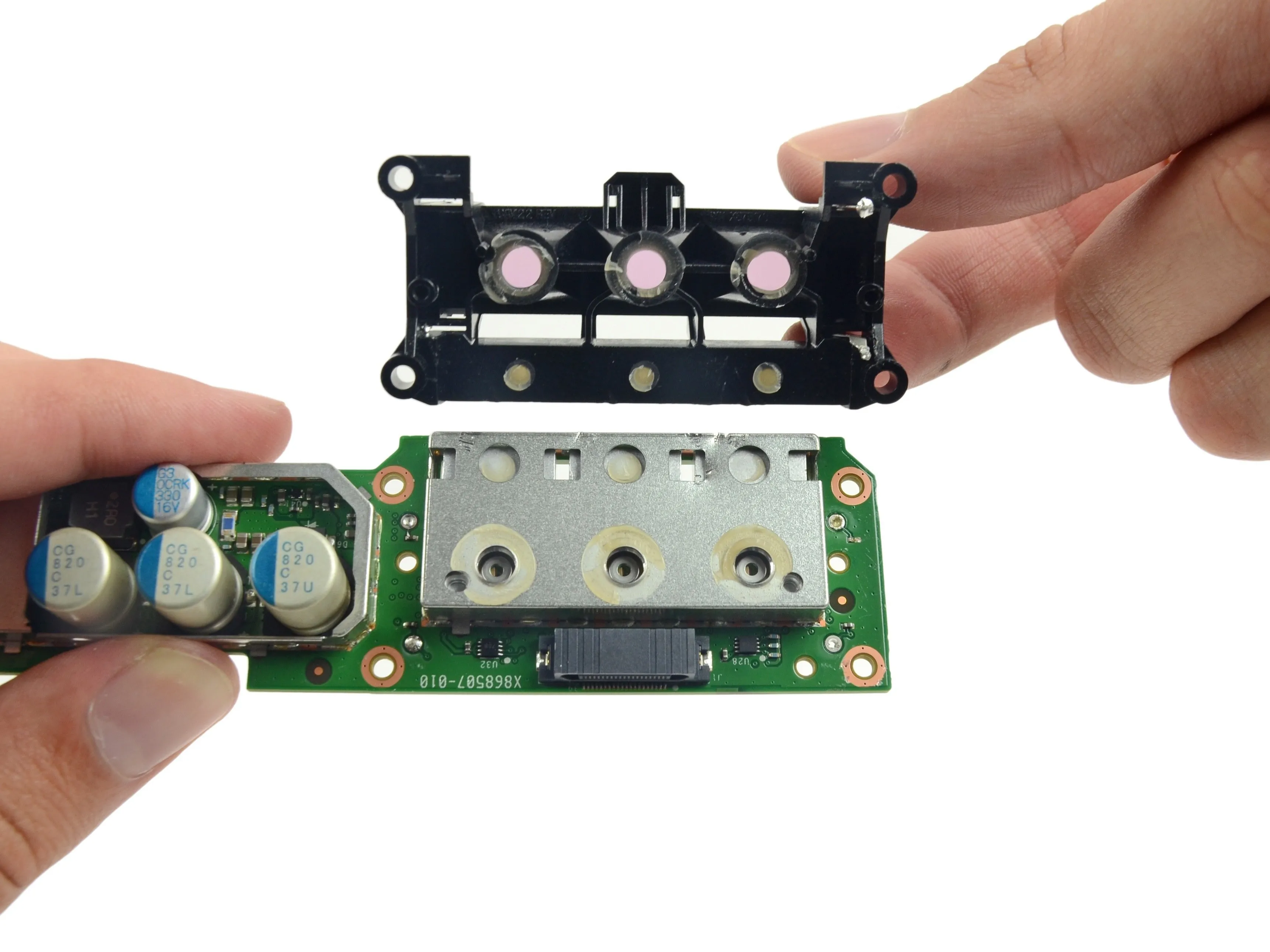

• Фиолетовые фильтры прикрывают три ИК-бластера. Если бы люди могли видеть в инфракрасном диапазоне, мы полагаем, что это было бы довольно психоделично.

• Пока же вам придется довольствоваться невидимой ИК-магией, заливающей вашу гостинуюно так, как видит только ваш Kinect.

• Microsoft заявляет, что точность передачи данных в три раза выше, чем у предыдущей модели Kinect. Мы будем называть эту технологию Tri-Fi.

• Microsoft также заявляет о новой технологии Active IR, позволяющей Kinect видеть вас в темноте, что похоже на режим ночного видения на всех видеокамерах с 90-х годов.

Шаг 13

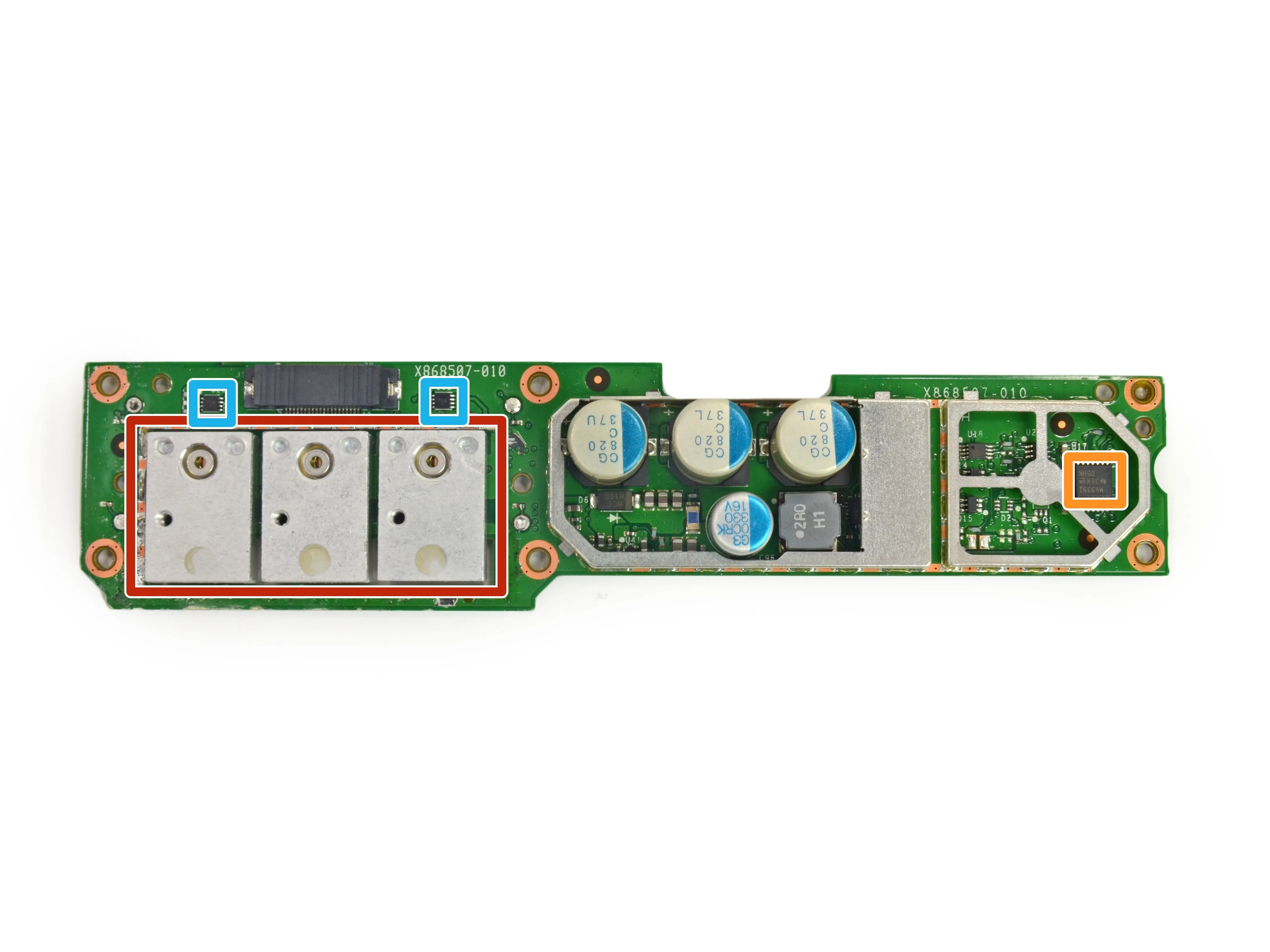

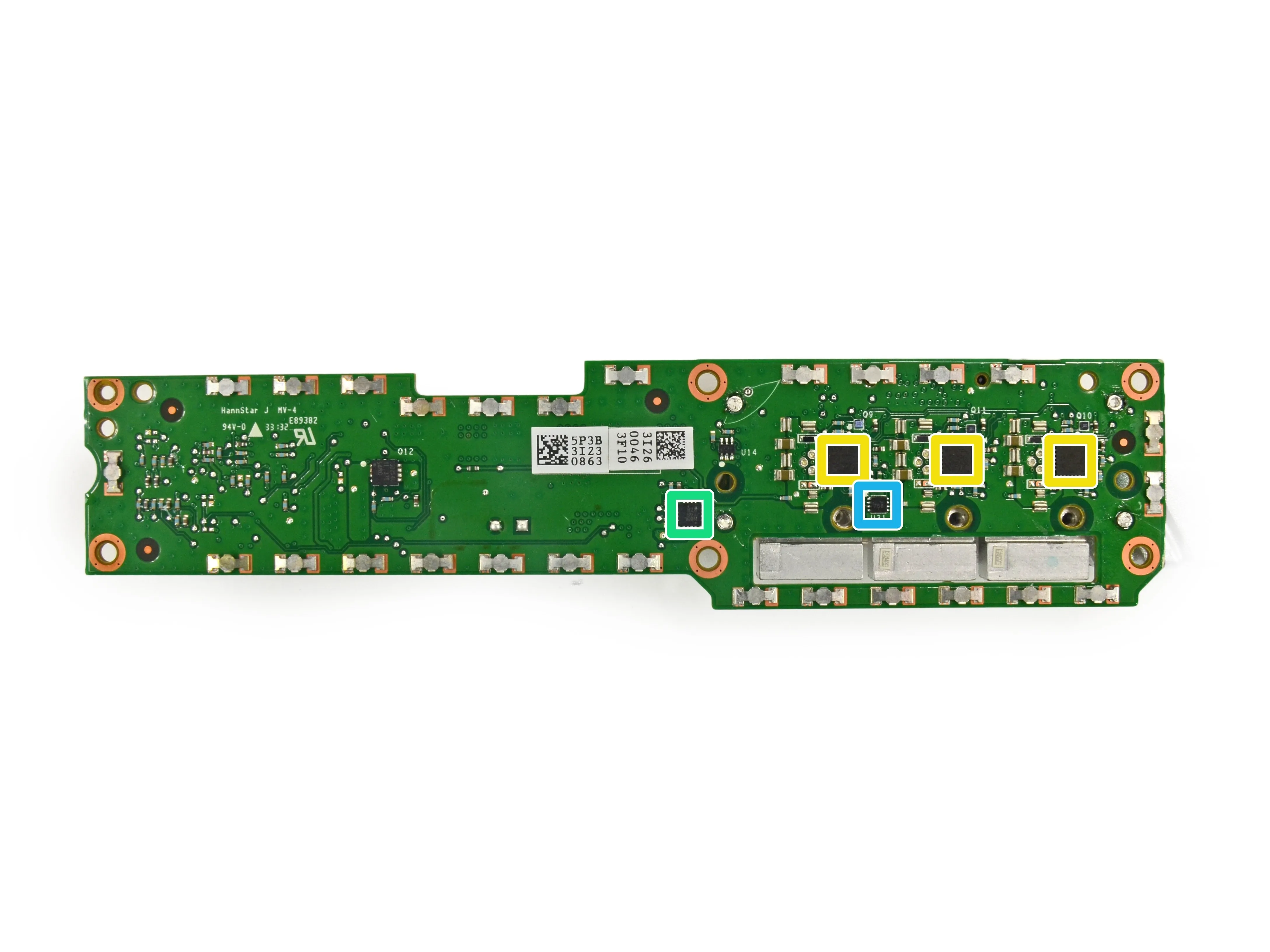

• Все на борт!

• Подозреваемые 1-3 для ИК-проекторов

• Нам бы еще немного кремния для разборки, пожалуйста!

• TI LMV339I Низковольтный компаратор

• Intersil ISL58302 Драйвер лазерного диода с тремя выходами (вероятно)

• ON Semiconductor NB3L14S LVDS Fanout Buffer

• ON Semiconductor NCT75 Датчик температуры

Шаг 14

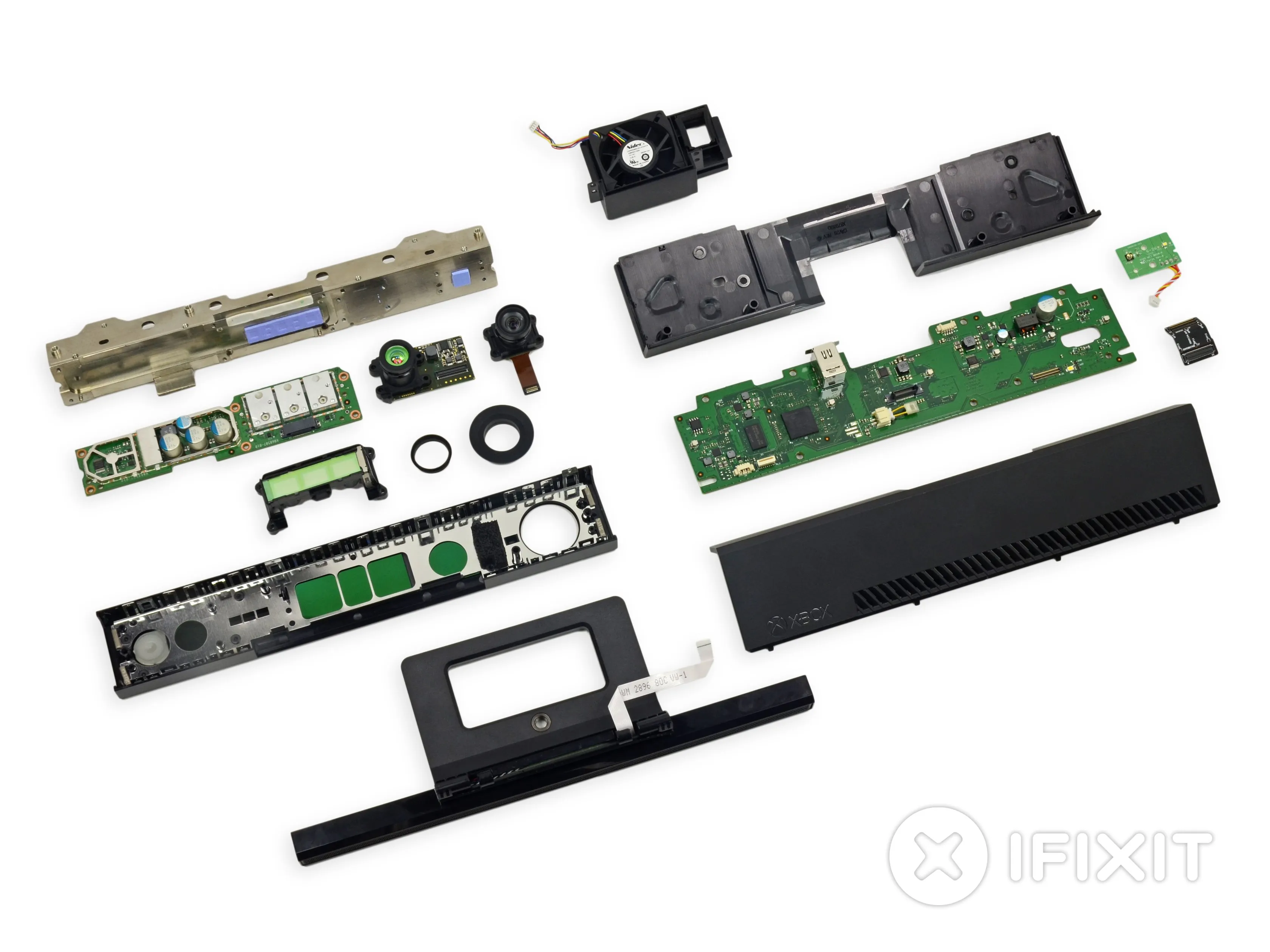

• Ремонтопригодность Xbox One Kinect: 6 из 10 (10 - самый простой ремонт).

• Заменить вентилятор очень просто, как только вы заберетесь внутрь.

• Внутри не так много деталей, которые можно починить, но большинство из них модульные и крепятся винтами. Если вам нужно заменить одну из восьми миллионов камер, вы можете...

• ...а вот три маленьких ИК-бластера в центре панели датчиков - не очень. Они держатся на месте с помощью впаянных хомутов, потому что Microsoft.

• Винты, спрятанные под тамперной лентой, и хитрые клипсы не позволяют проникнуть внутрь.

• Здесь используются те же типы винтов, что и в оригинальном Kinect, включая одну биту T10 Security, препятствующую ремонту.
