Разборка Xbox One S

Введение

Сегодня в наш почтовый ящик попадает новая Xbox, а это уже редкость - хотя и не такая редкая, как раньше. Что делает новый Xbox One S достойным обновлением консоли Microsoft в середине цикла? Давайте разберем эту удивительно тонкую, возможно, более быструю и заметно более нахальную Xbox One и выясним это. Игра началась!

Сезон разборок только начинается - добавляйтесь к нам в Facebook, Instagram или Twitter и не пропустите ни одного момента.

Что вам понадобится

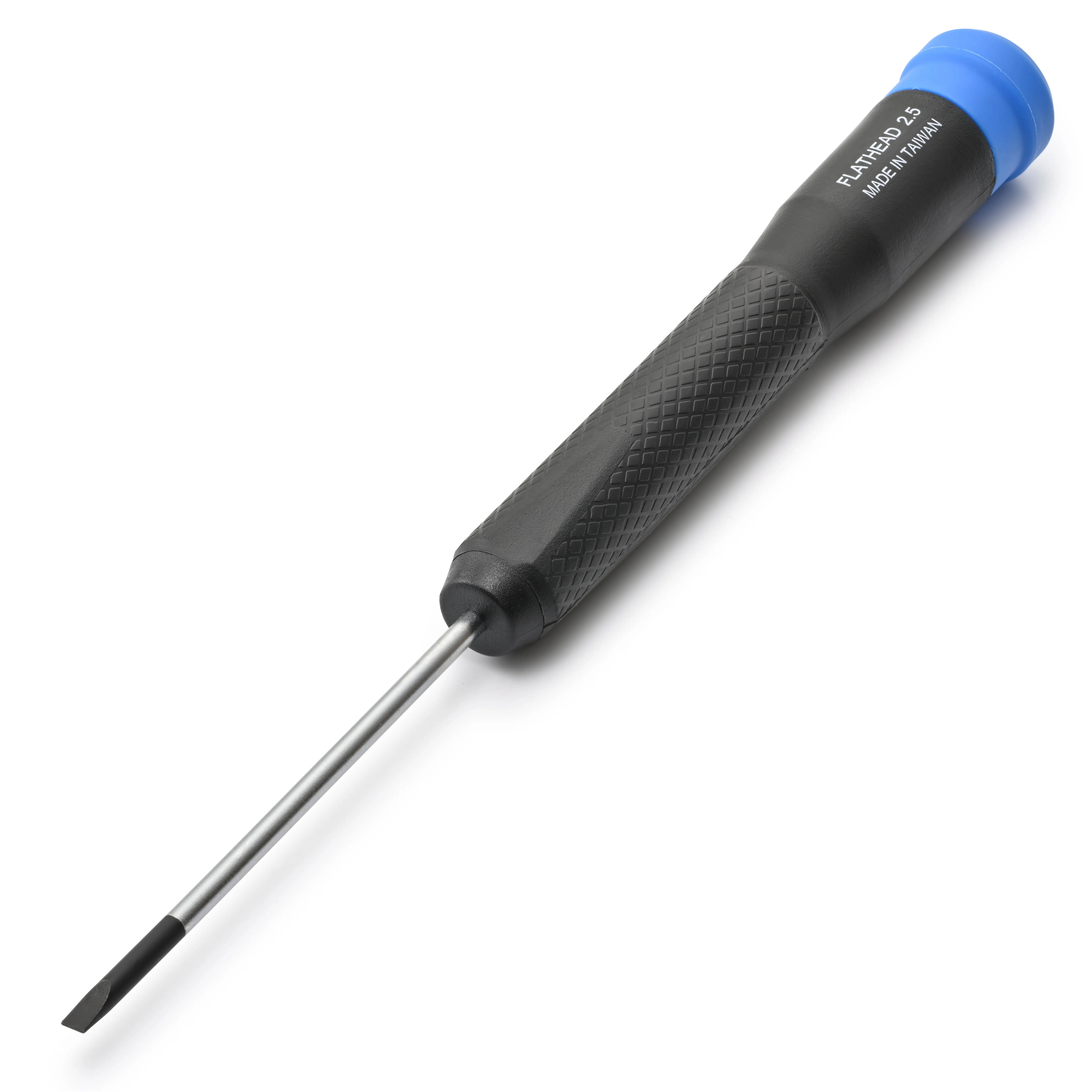

Инструменты

•

•

•

•

•

•

Видео обзор

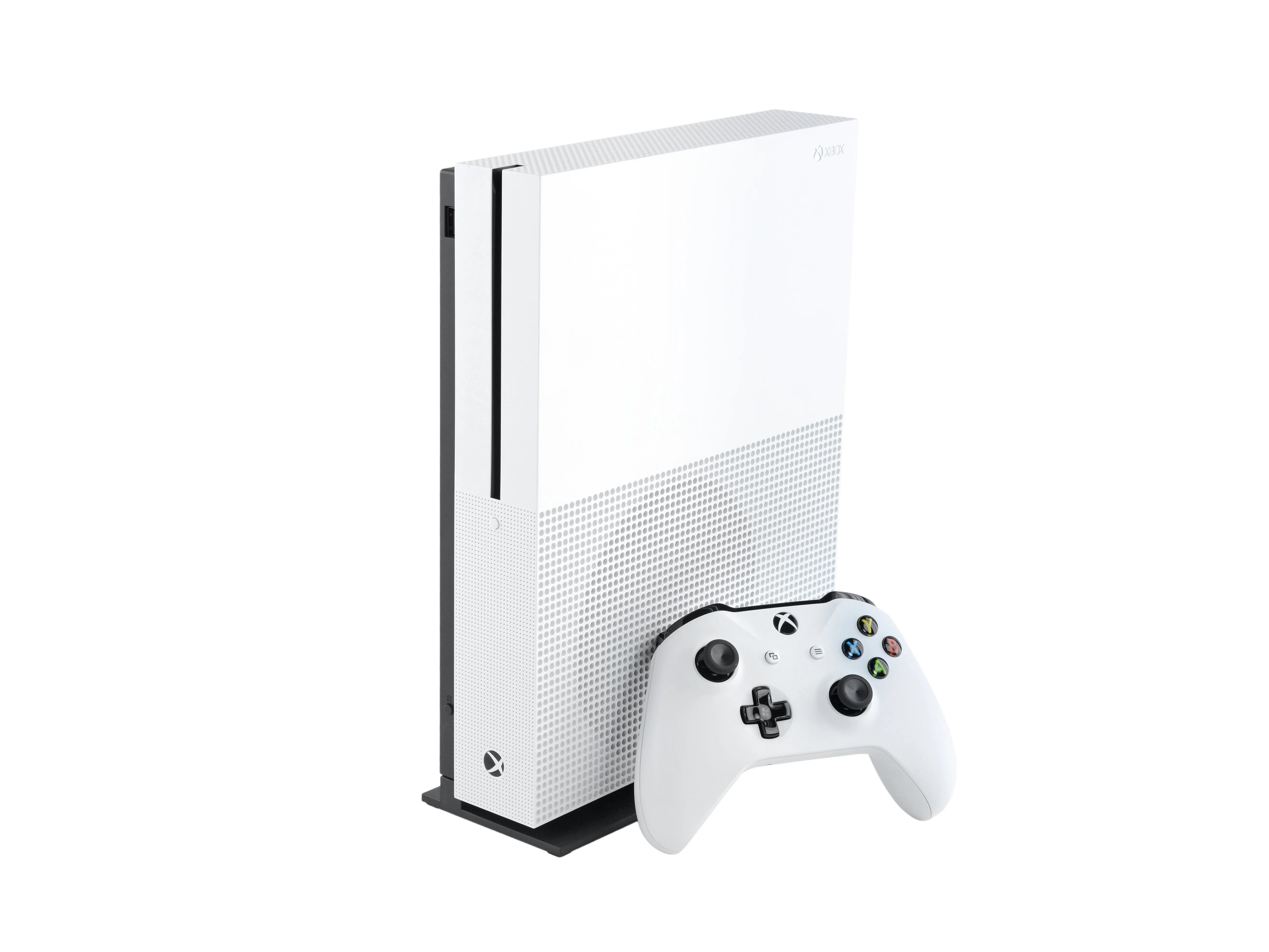

Шаг 1 Разбор Xbox One S

• Можно было бы ожидать некоторых отличий от Xbox One S, которую мы разбирали еще в 2013 году.И вы будете правы. Вот что мы знаем:

• Более мощный графический процессор с поддержкой HDR10, а также те же 8-ядерной SoC AMD 'Jaguar' найденный в оригинальной Xbox One.

• Объем памяти 2 ТБ (в ближайшее время появятся конфигурации с 500 ГБ и 1 ТБ)

• Возможность подключения HDMI 2.0a с поддержкой видео 4K при 60 Гц

• Внутренний блок питания

• ИК-бластер

• Причудливая вертикальная подставка (только для модели 2 ТБ)

• Переработанный беспроводной контроллер Xbox

Шаг 2

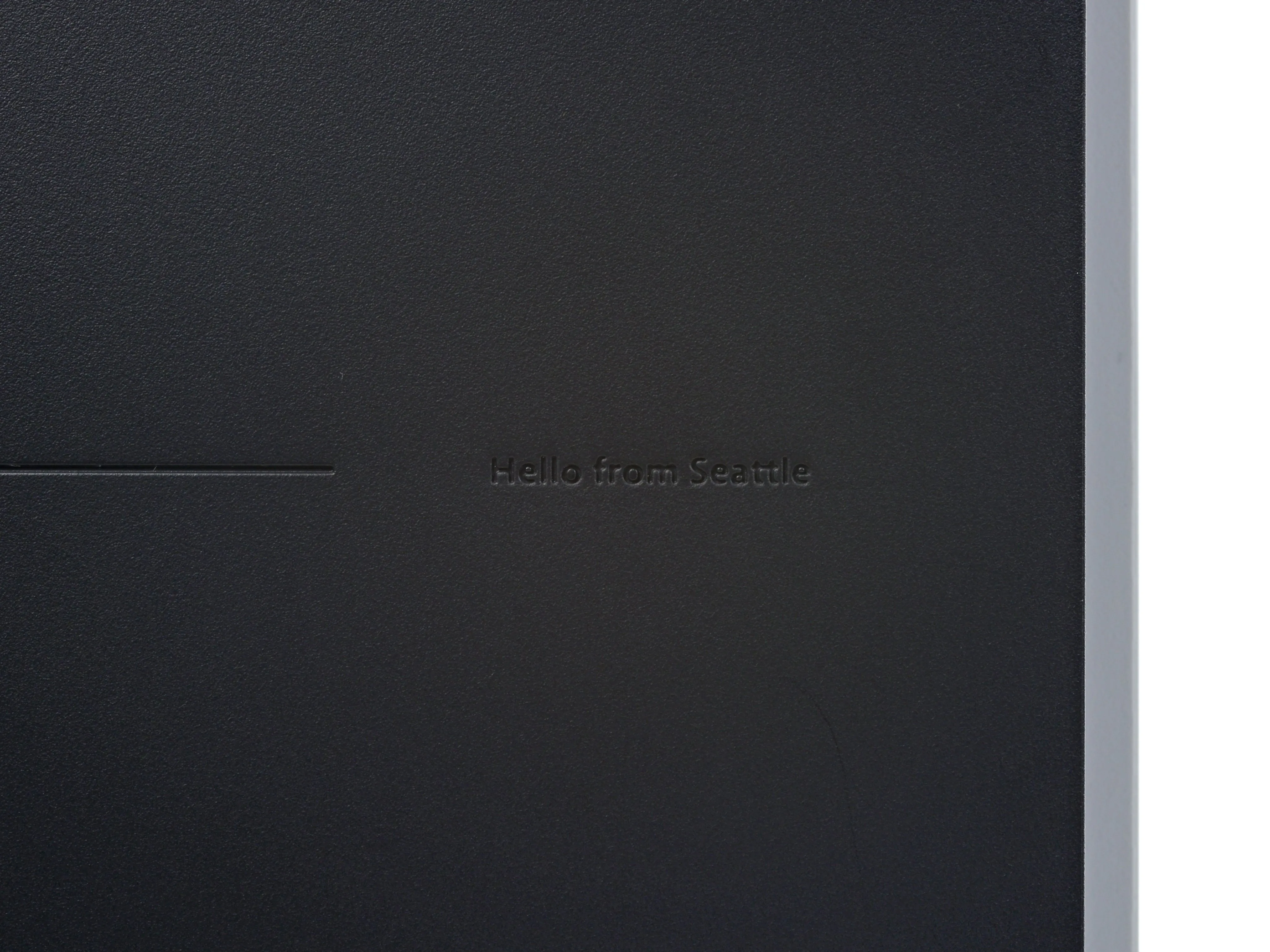

• На правом борту Xbox One S выгравировано милое напоминание о том, что эта консоль по-прежнему родом из другой технологической столицы Западного побережья: 'Привет из Сиэтла', родины бригады Microsoft.

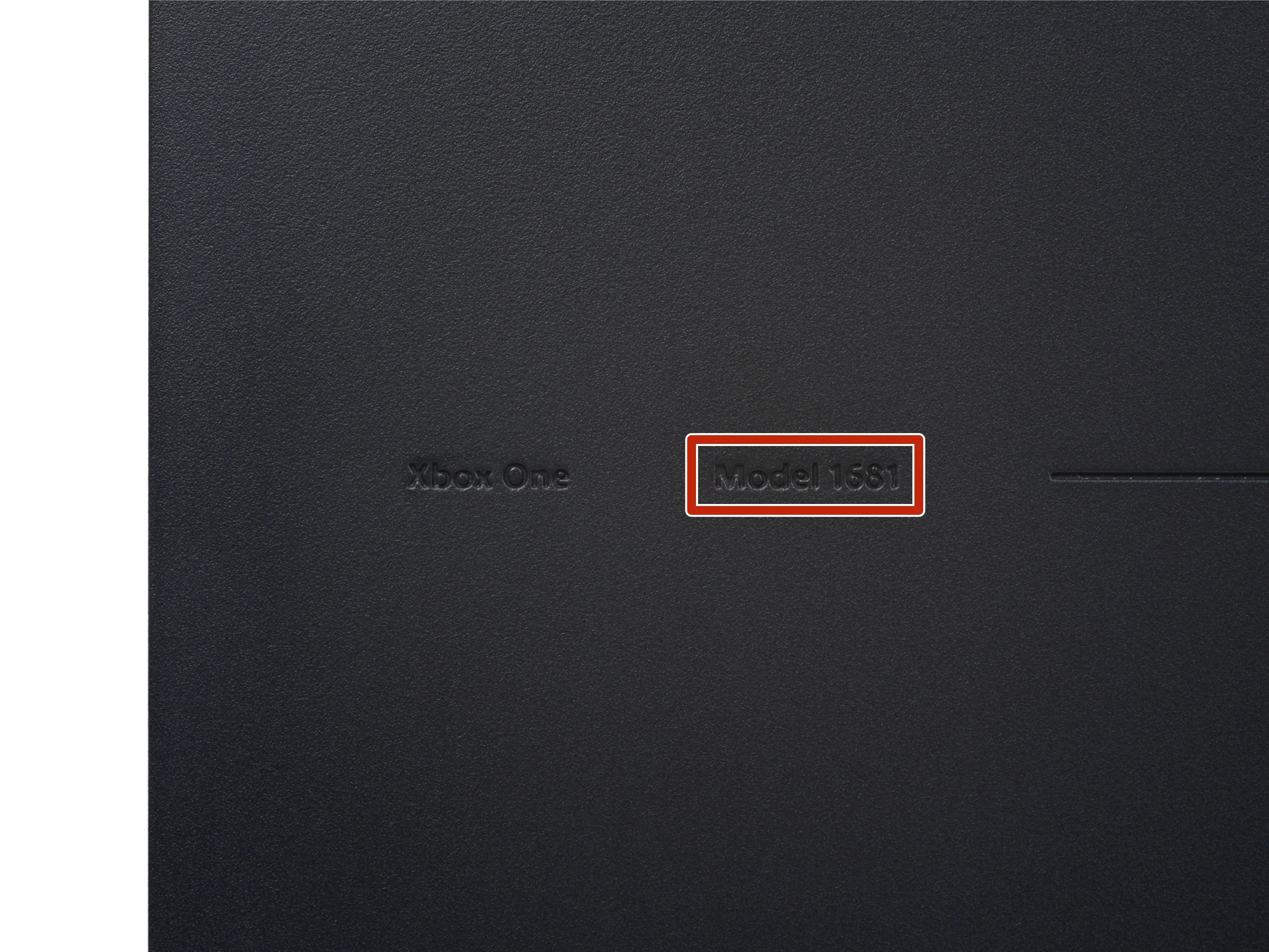

• Продвигаясь дальше, мы обнаруживаем, что Xbox One S теперь идентифицируется как модель 1681.

• В соответствии с дизайнерским решением, которое возвращает нас к старым консолям, эта One оснащена механическими кнопками вместо емкостных.

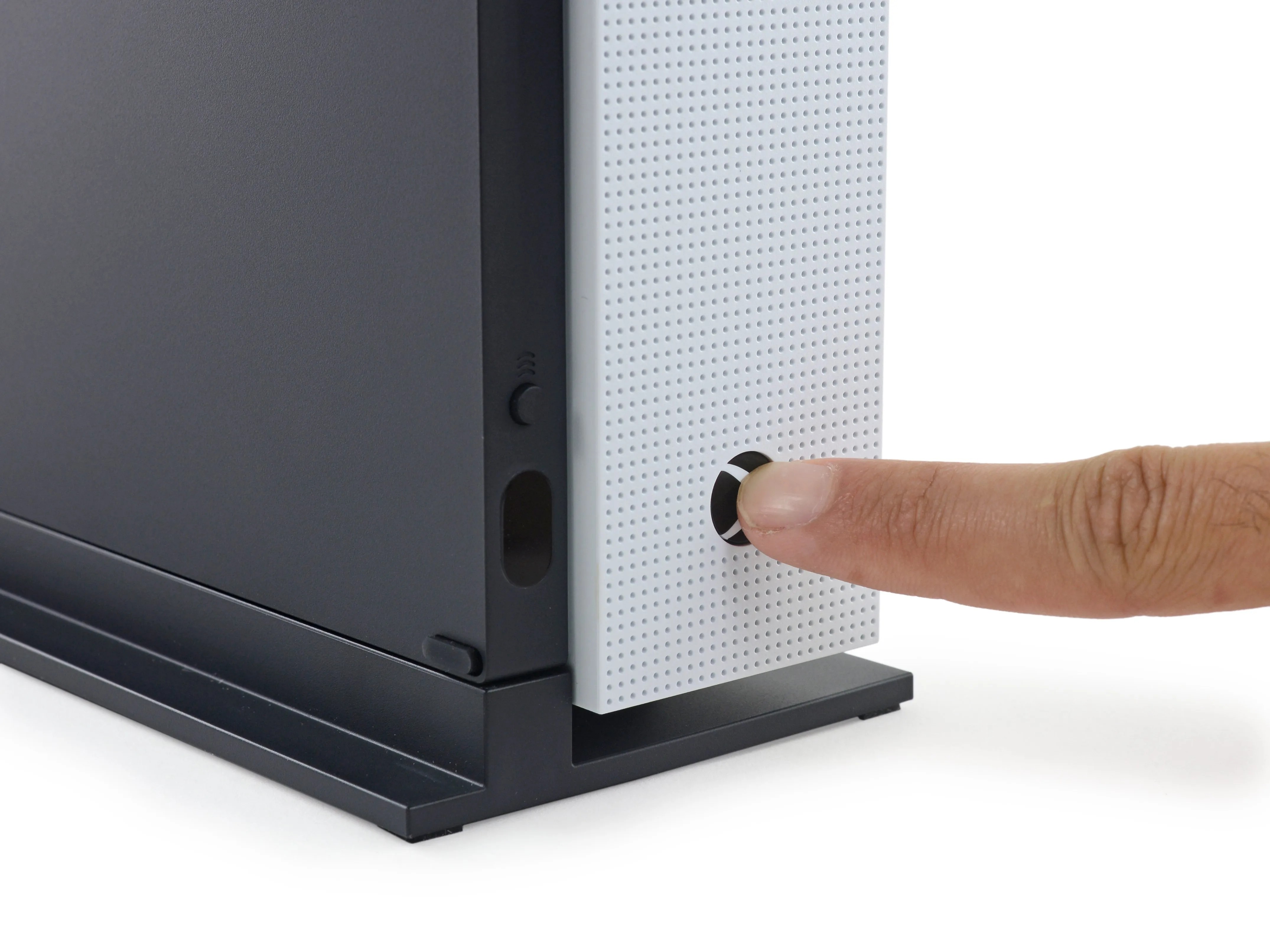

• Геймеры с малышом или мокроносый питомец знают, что такое сверхчувствительной кнопки питания на оригинальной Xbox One.

Шаг 3

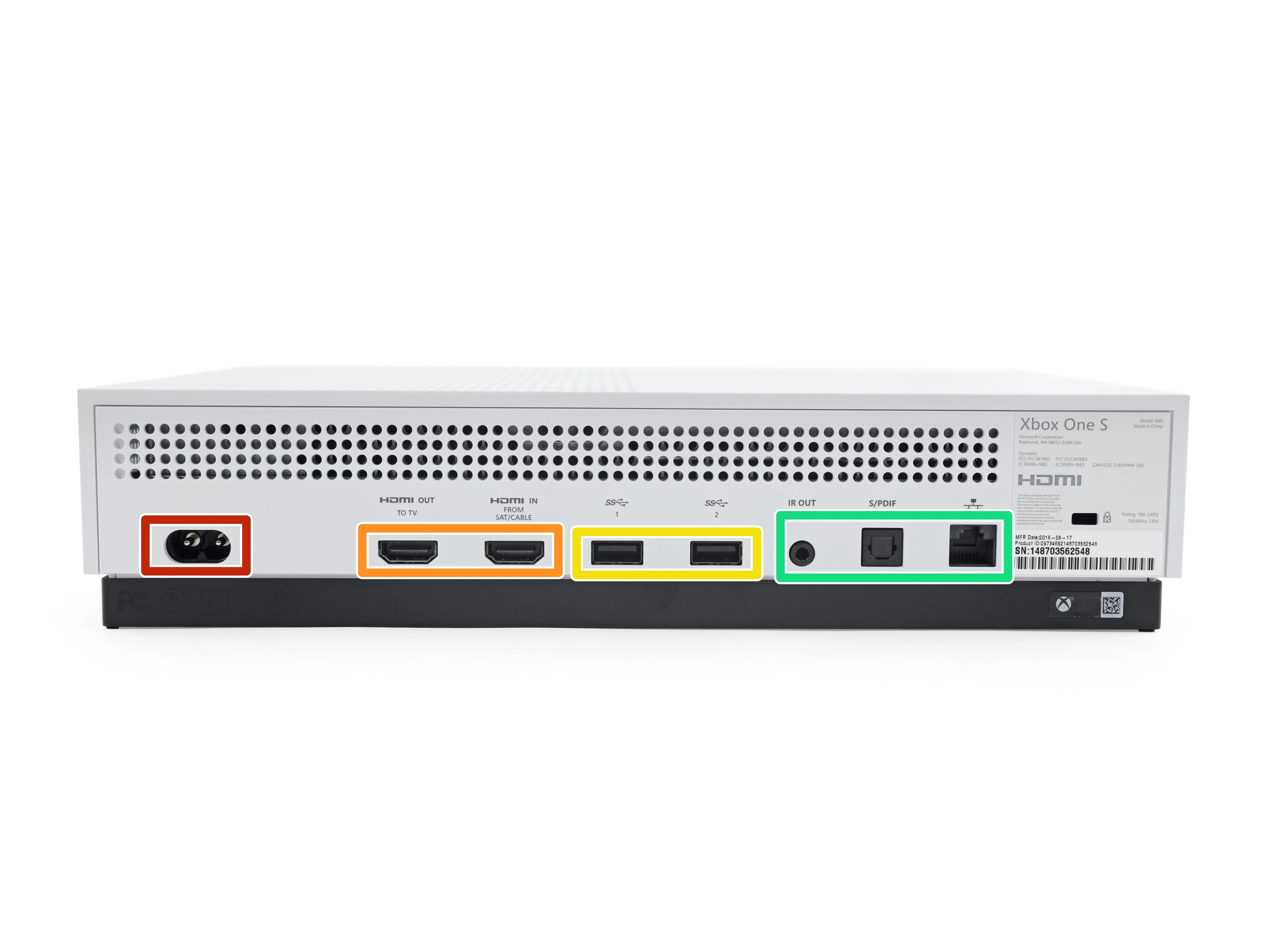

• Сзади, под многочисленными вентиляционными отверстиями, мы находим:

• Вход питания

• Выход (слева) и вход (справа) HDMI

• Два порта USB 3.0 (в дополнение к одному на передней панели)

• ИК-выход, оптический аудиопорты Ethernet

• А как же мой Kinect, спросите вы? Вы можете подать заявку на 'бесплатный' USB-адаптер Kinect-при условии, что у вас уже есть Kinect, оригинальная Xbox One и Xbox One S.

• Тем, кто покупает Kinect в комплекте с Xbox One S, придется .

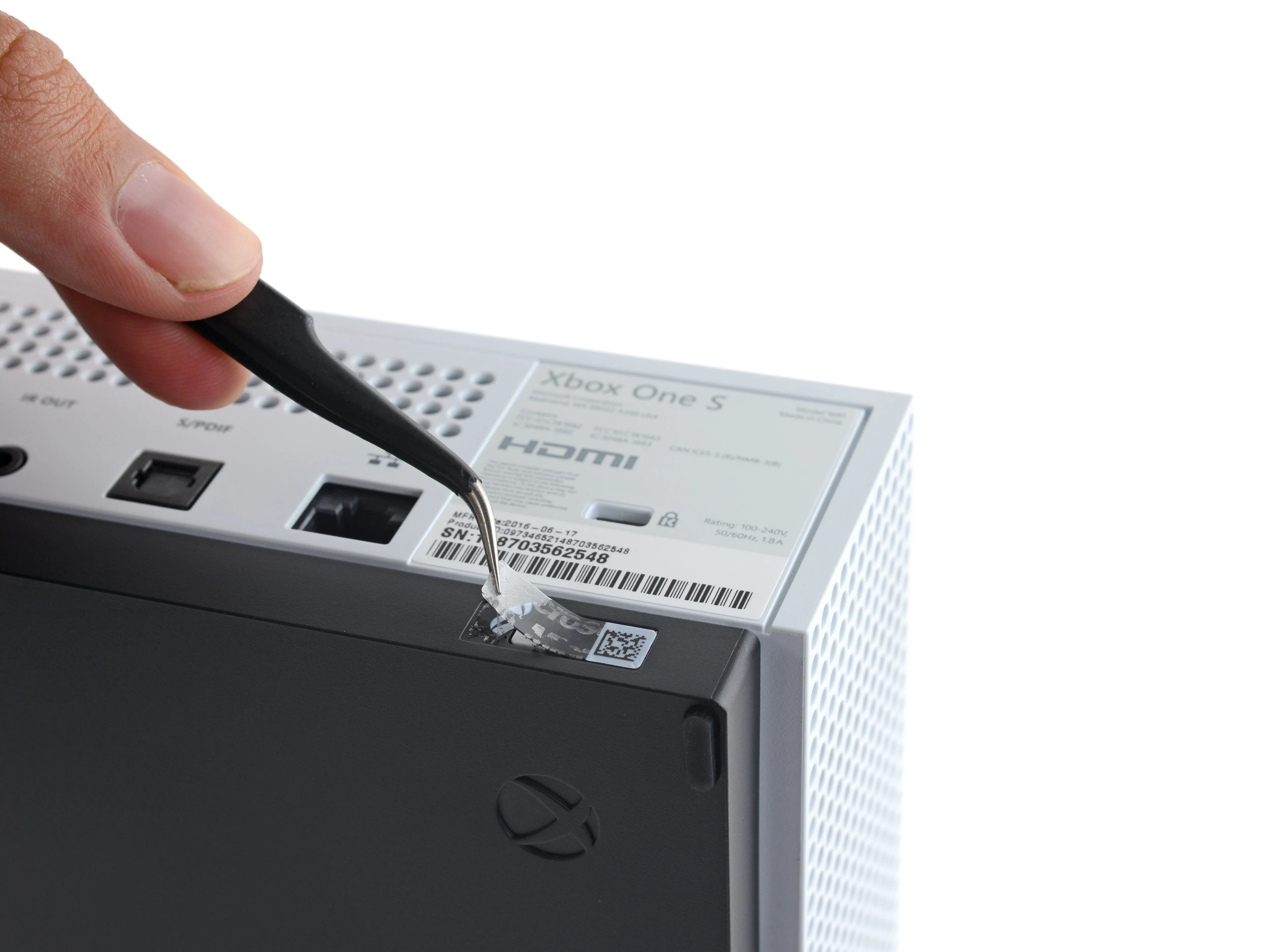

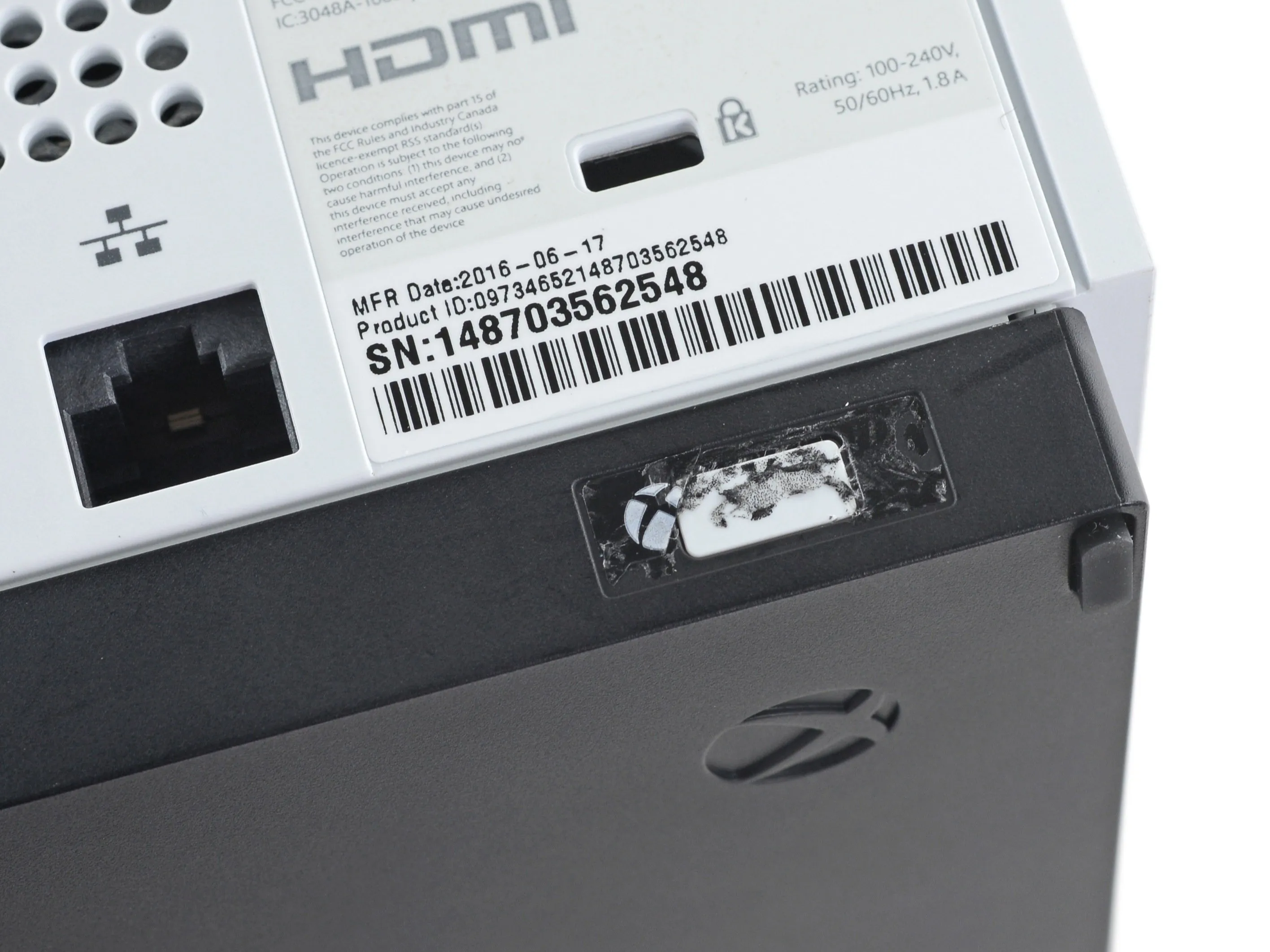

• Наш первый акт разборки: удаление наклейки с контролем вскрытия. Но никаких винтов не видно, только задняя часть неподвижной пластиковой клипсы. Облом.

Шаг 4

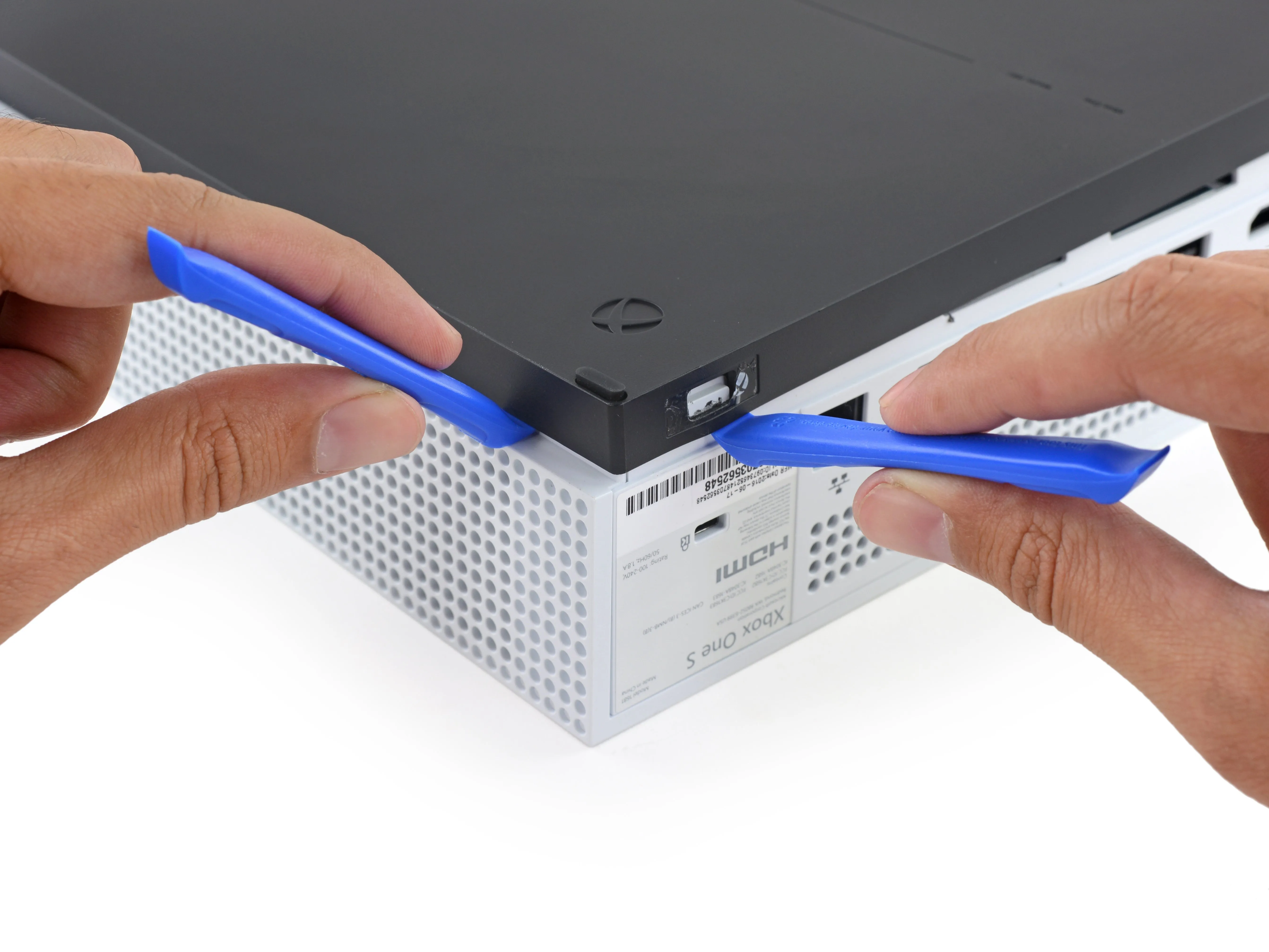

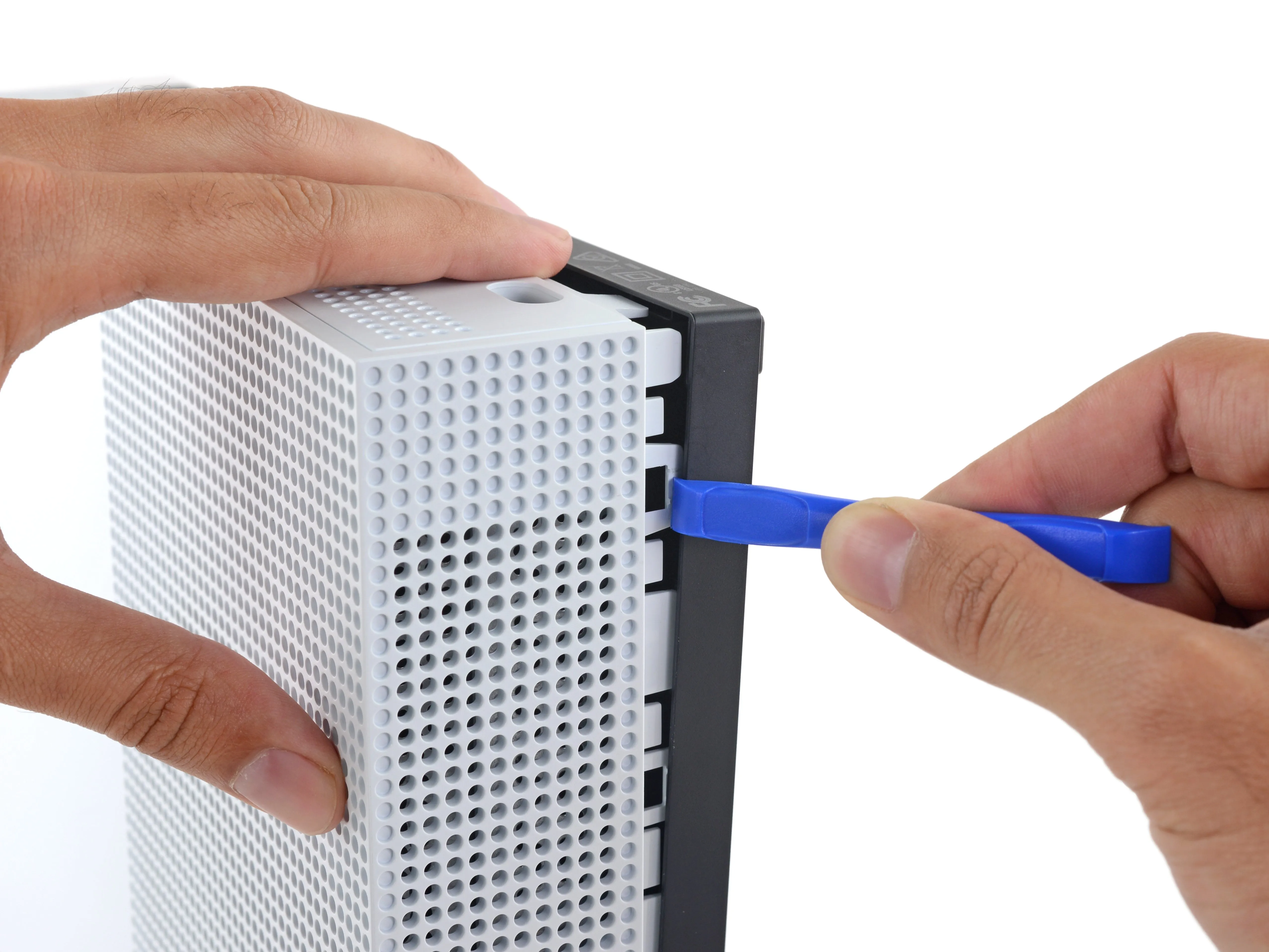

• Мы вспомнили наш старый инструмент для открытия Xbox 360, но решили, что наш надежный инструмент для открытия Делаете.ру будет более полезен здесь.

• Именно инструмент для открывания, потому что для того, чтобы отщелкнуть этот пластиковый 'защитный' выступ, требуется немного больше усилий.

• Нам нравятся защитные клипсы? Не в коробке. Не с лисой. Не в доме. Не с мышью. Мы не любим их ни здесь, ни там, мы не любим их нигде.

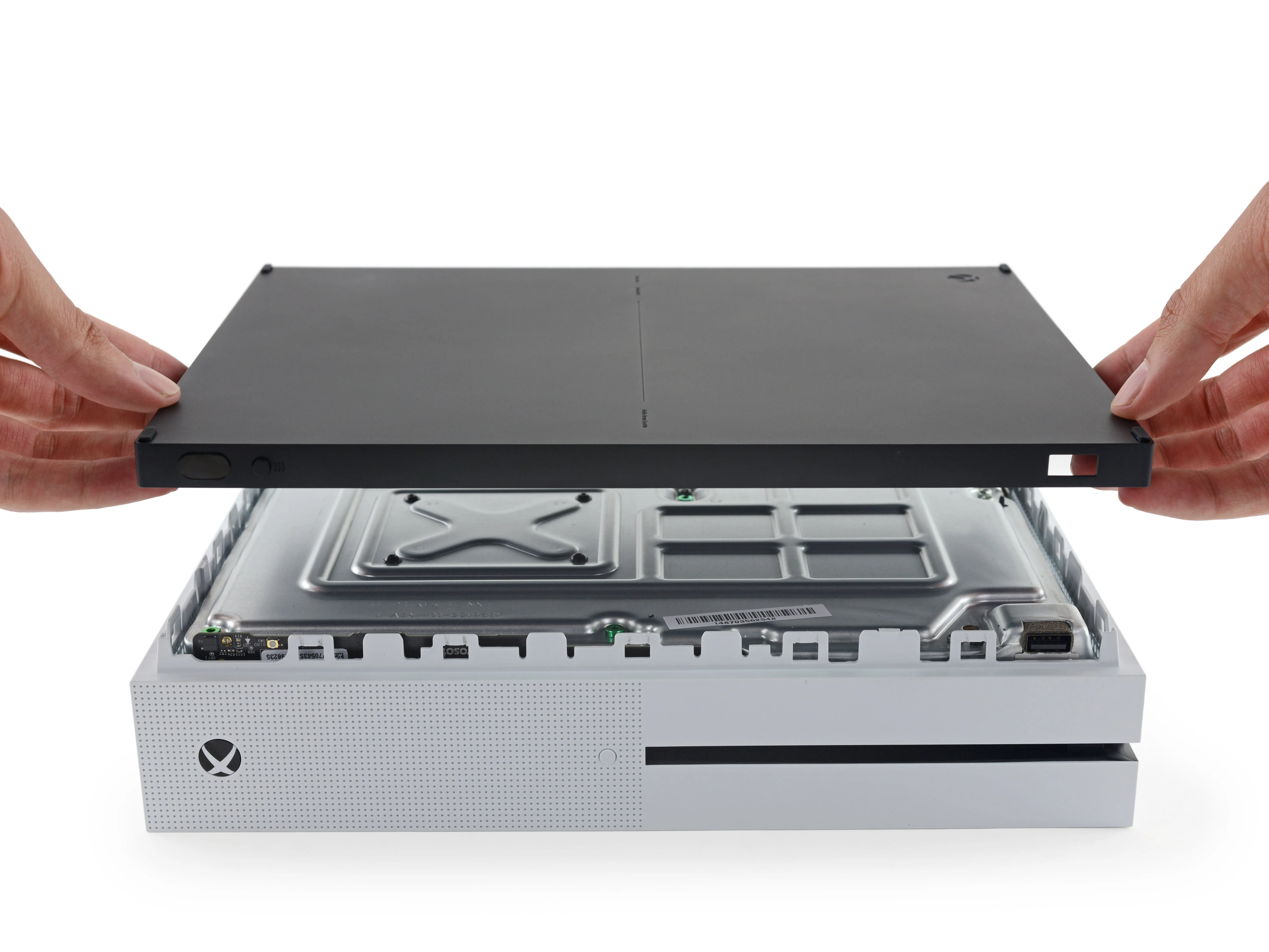

• После продолжительных усилий мы успешно снимаем нижнюю крышку, открывая металлический внутренний корпус.

• Поначалу эти клипсы могут показаться прочными, но пластик обязательно погнется или сломается, в отличие от винтов многоразового использования. В следующий раз, когда вы откроете свой One S, он может не скрепиться обратно...

Шаг 5

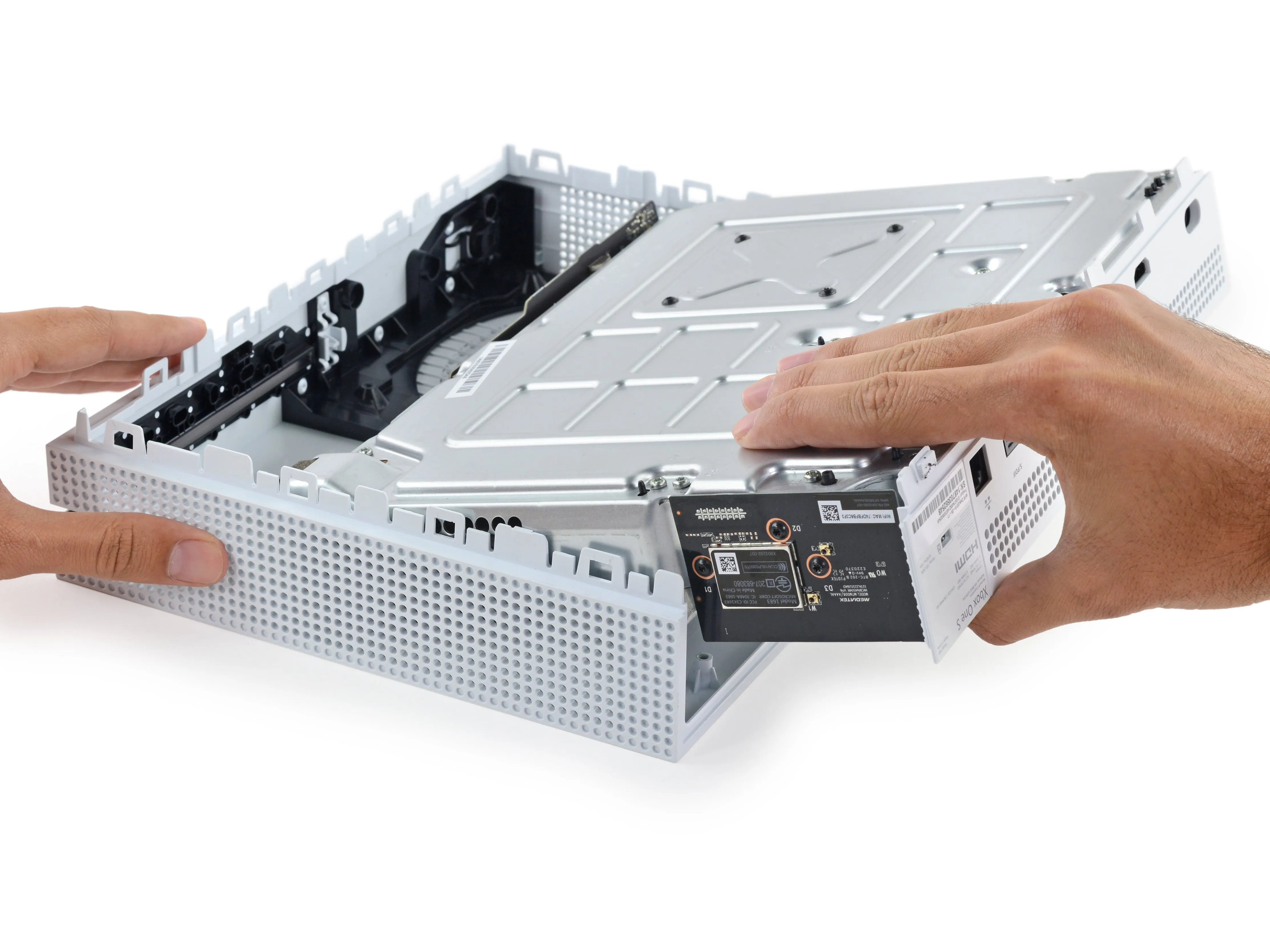

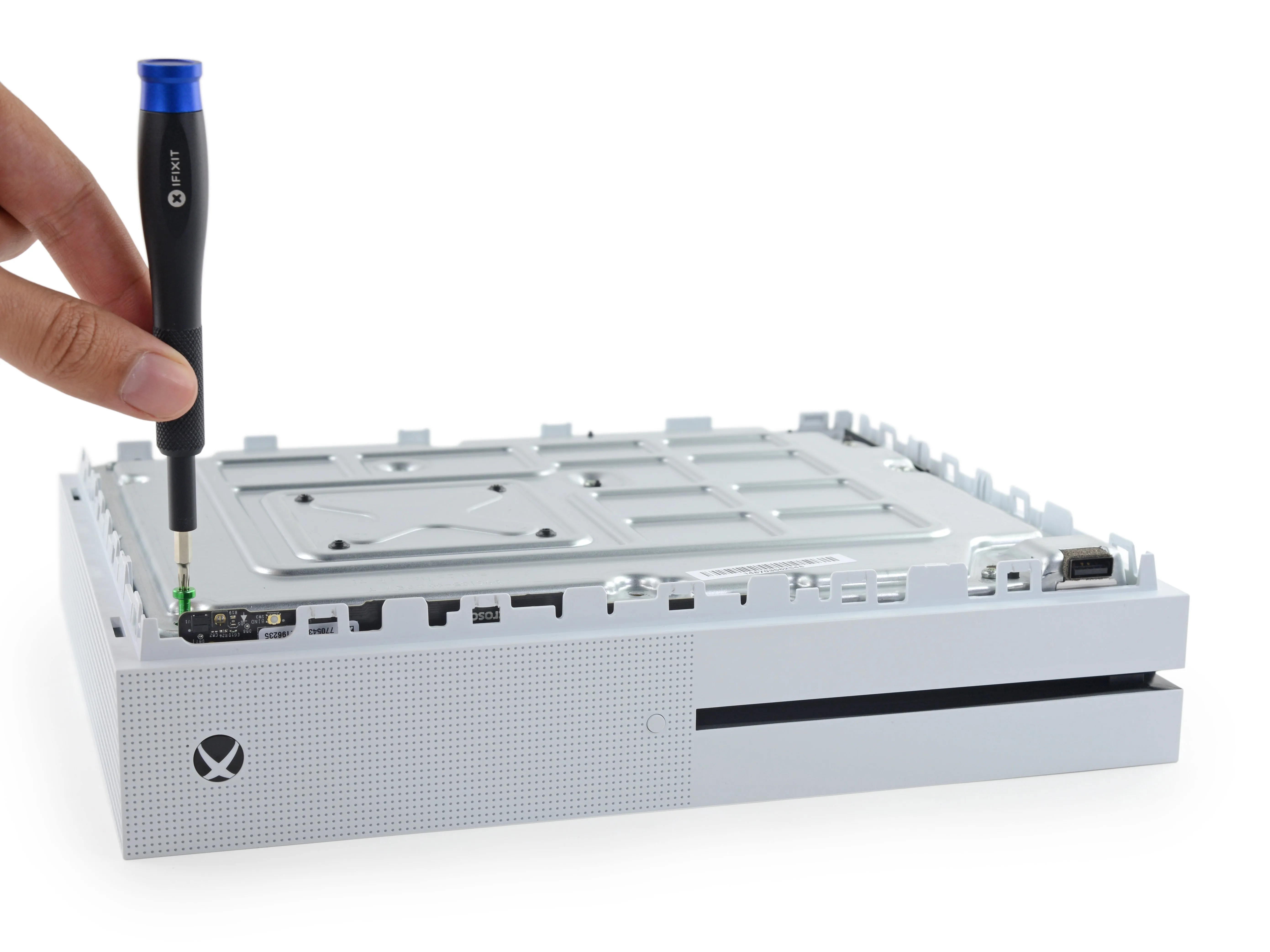

• Несколько ностальгических зеленых винтов с надписью F (first?) освобождают основной блок от верхнего корпуса.

• Помните, когда Xbox был черно-зеленым, а не Комплект Destiny для PS4?

• Эта One, более обтекаемая, чем ее предшественница, не имеет никаких странных компонентов, оставленных на потом. оставленных на морозе.

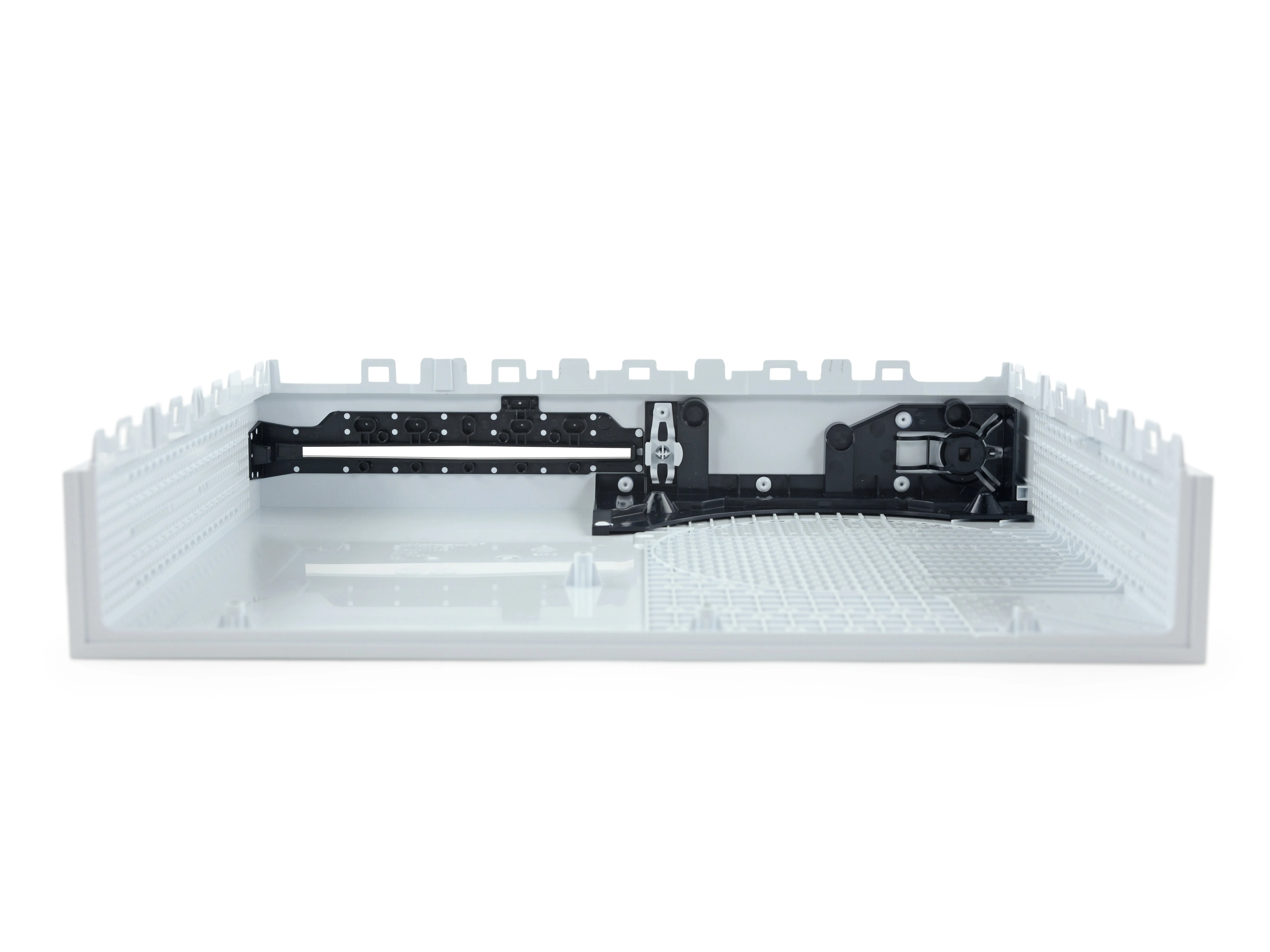

• Все, что осталось в корпусе из PC/ABS, - это крышки кнопок и логотипы Sabic и Samsung логотипы - вероятно, поставщиков пластика.

• Ладно, это просто головокружение от разборки, или этот корпус смутно напоминает ангар Звездного разрушителя?

Комментарии к шагу

Да. На самом деле, он действительно напоминает мне ангар Звездного Разрушителя.

lol

Чувак, придерживайся руководства. Я не могу следовать ему из-за всех твоих ненужных придурков.

Как насчет того, чтобы рассказать нам, какой инструмент был использован для зеленых винтов у вас есть 'инструменты, используемые на этом шаге' для вашего пластикового Делаете.ру выколотку, но не для отвертки, используемой, чтобы на самом деле разобрать его

Бита TR10 - вот что вам понадобится. Возможно, вы сможете обойтись битой 9 или 8.

Это руководство разочаровывает... пожалуйста, отредактируйте его, добавив краткие и понятные инструкции. В этом шаге даже не упоминается, что для винтов нужна бита TR10!

Шаг 6

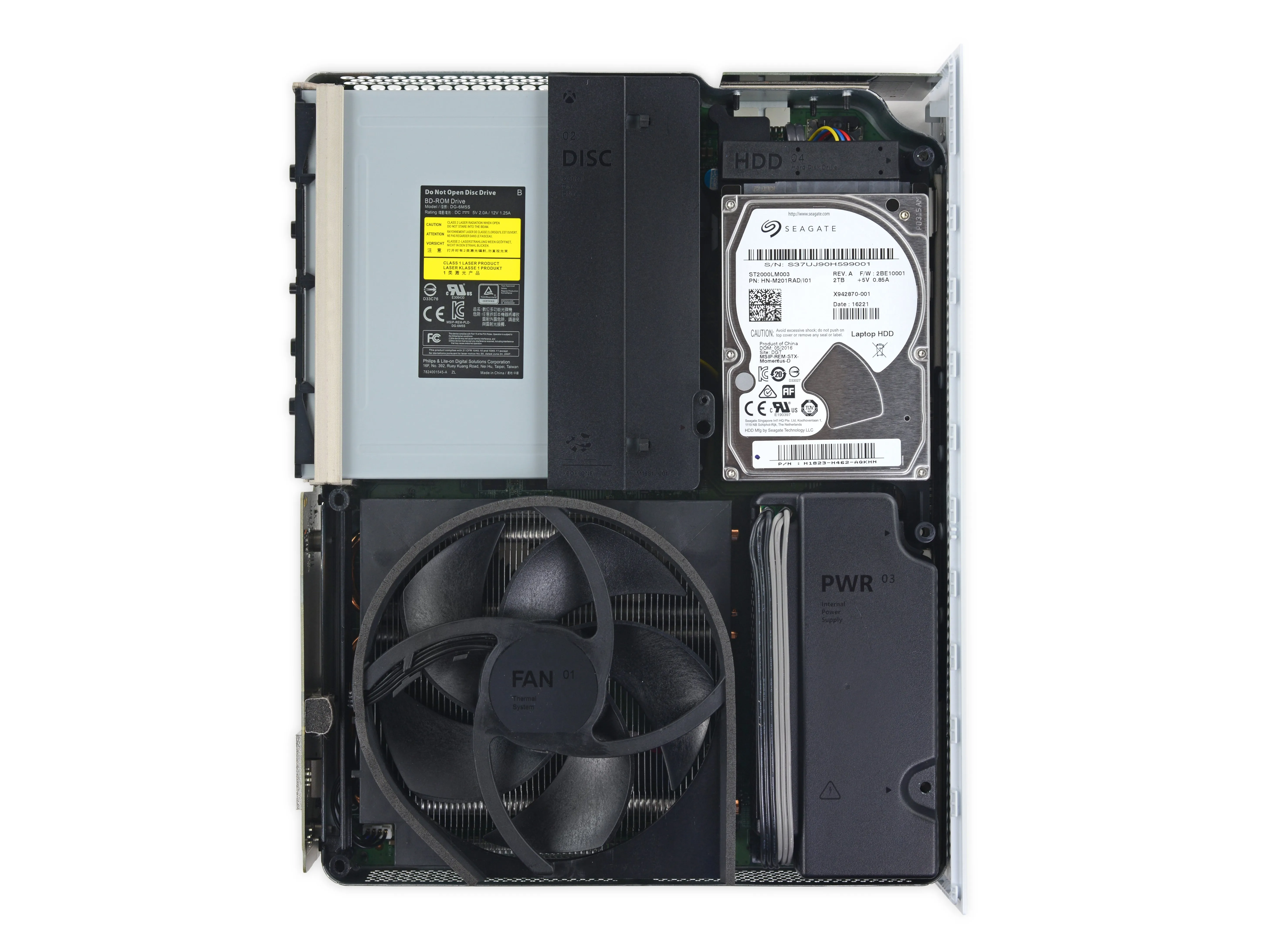

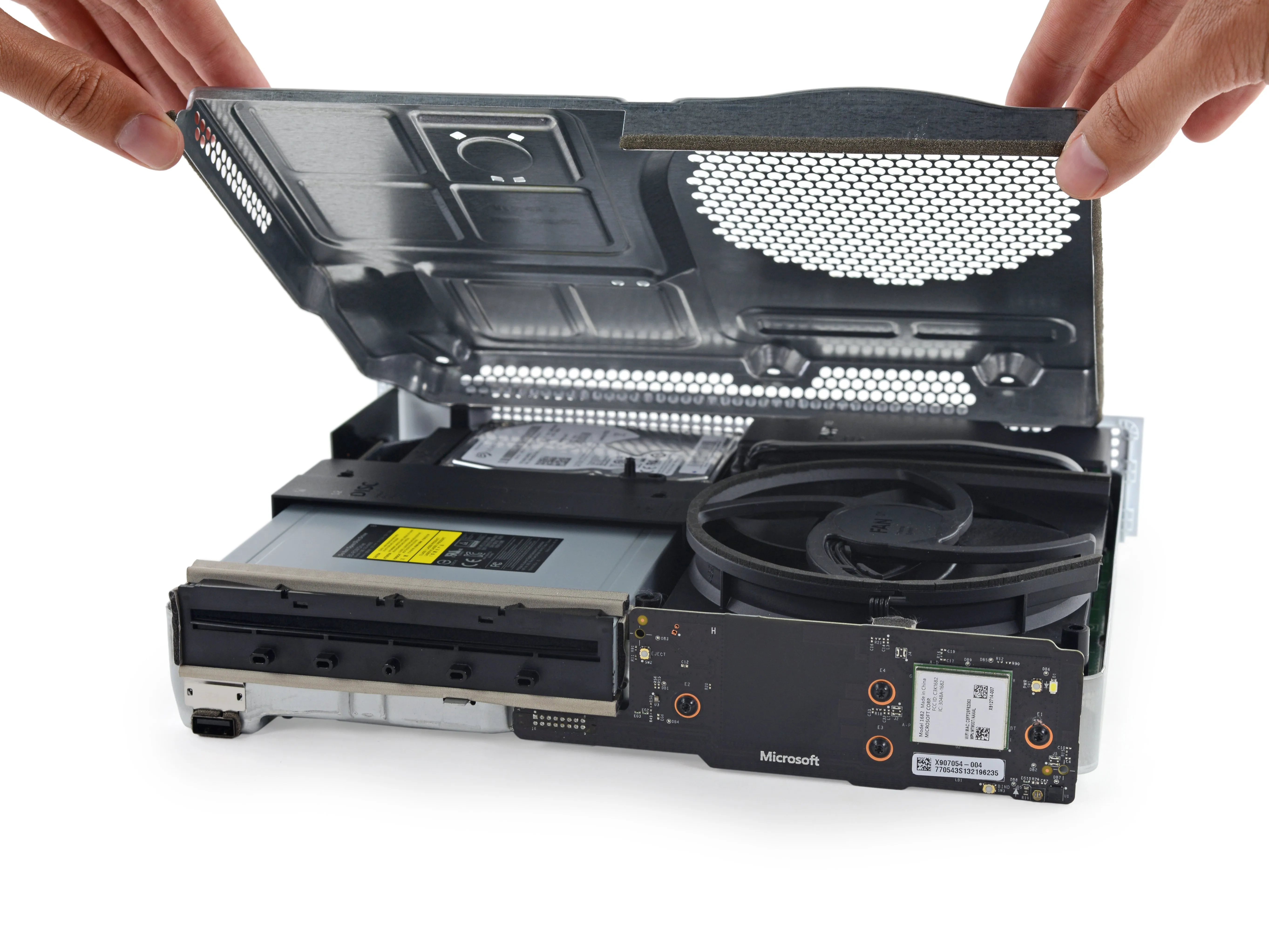

• Подняв одну металлическую среднюю панель, вы увидите прекрасное зрелище: такие красивые, изящные компоненты, что нам на мгновение захотелось навсегда снять крышку.

• Кто-нибудь, позвоните в Jackson 5потому что идентифицировать эти пронумерованные и промаркированные компоненты легко, как 01-02-03 (и 04).

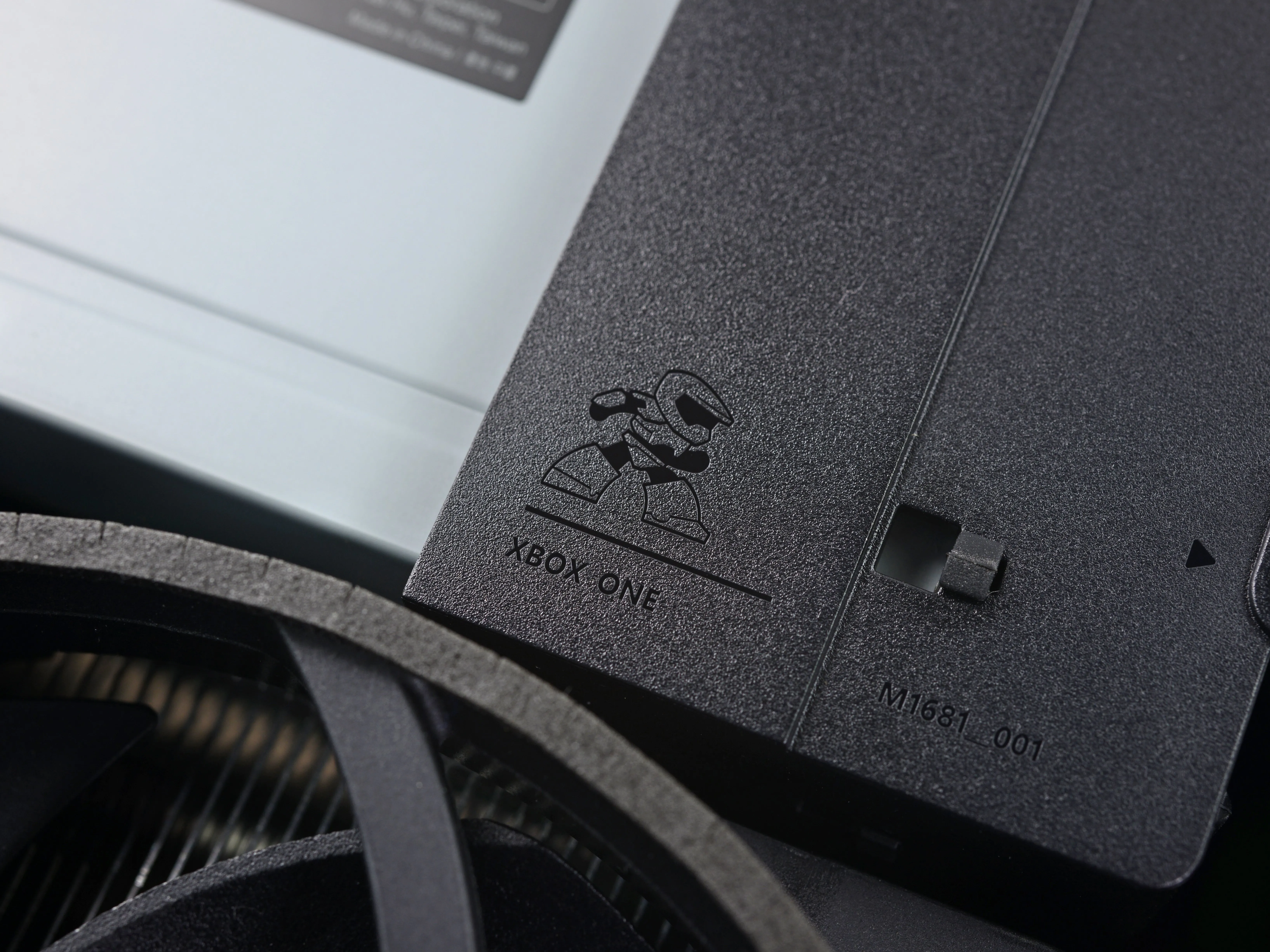

• Но подождите, за кем это мы шпионим?

• Мастер Шеф прибыл в новый мир, на этот раз для защиты кронштейна привода оптических дисков. Надеемся, Потоп навсегда останется в стороне от этого привода.

Шаг 7

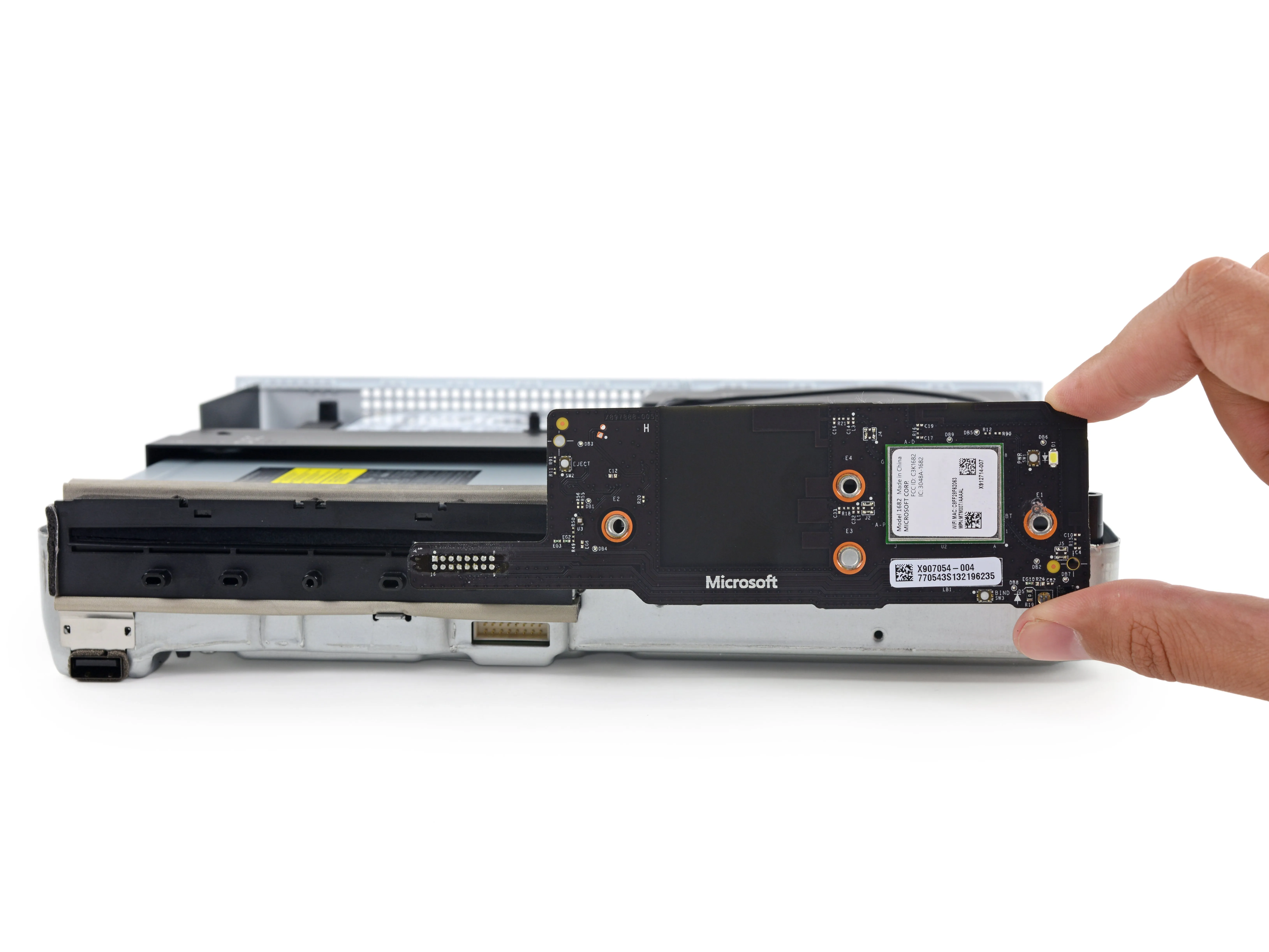

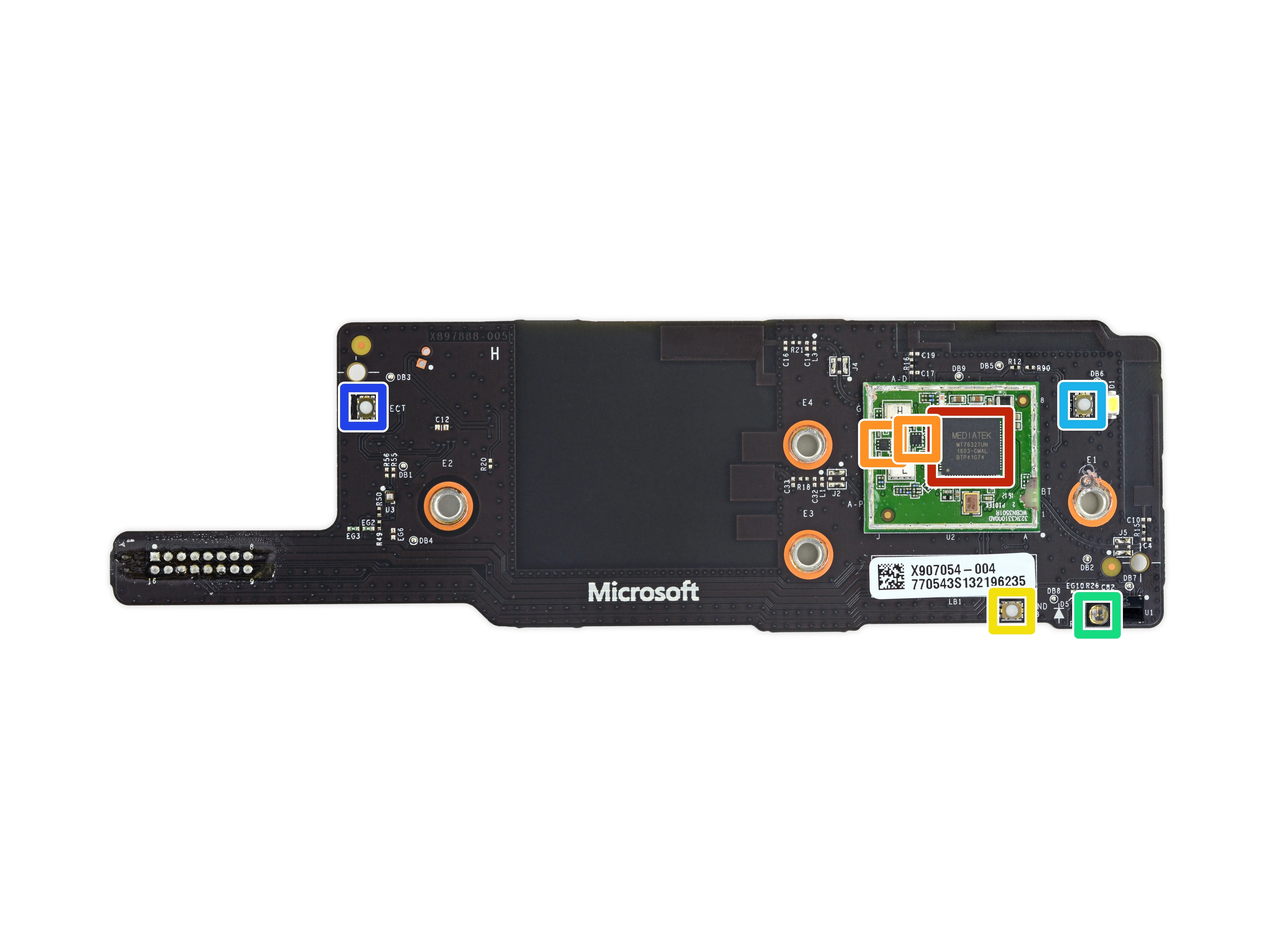

• Как и RF-плата на Xbox OneXbox One S, плата передней панели Xbox One S отсоединяется от нижнего корпуса.

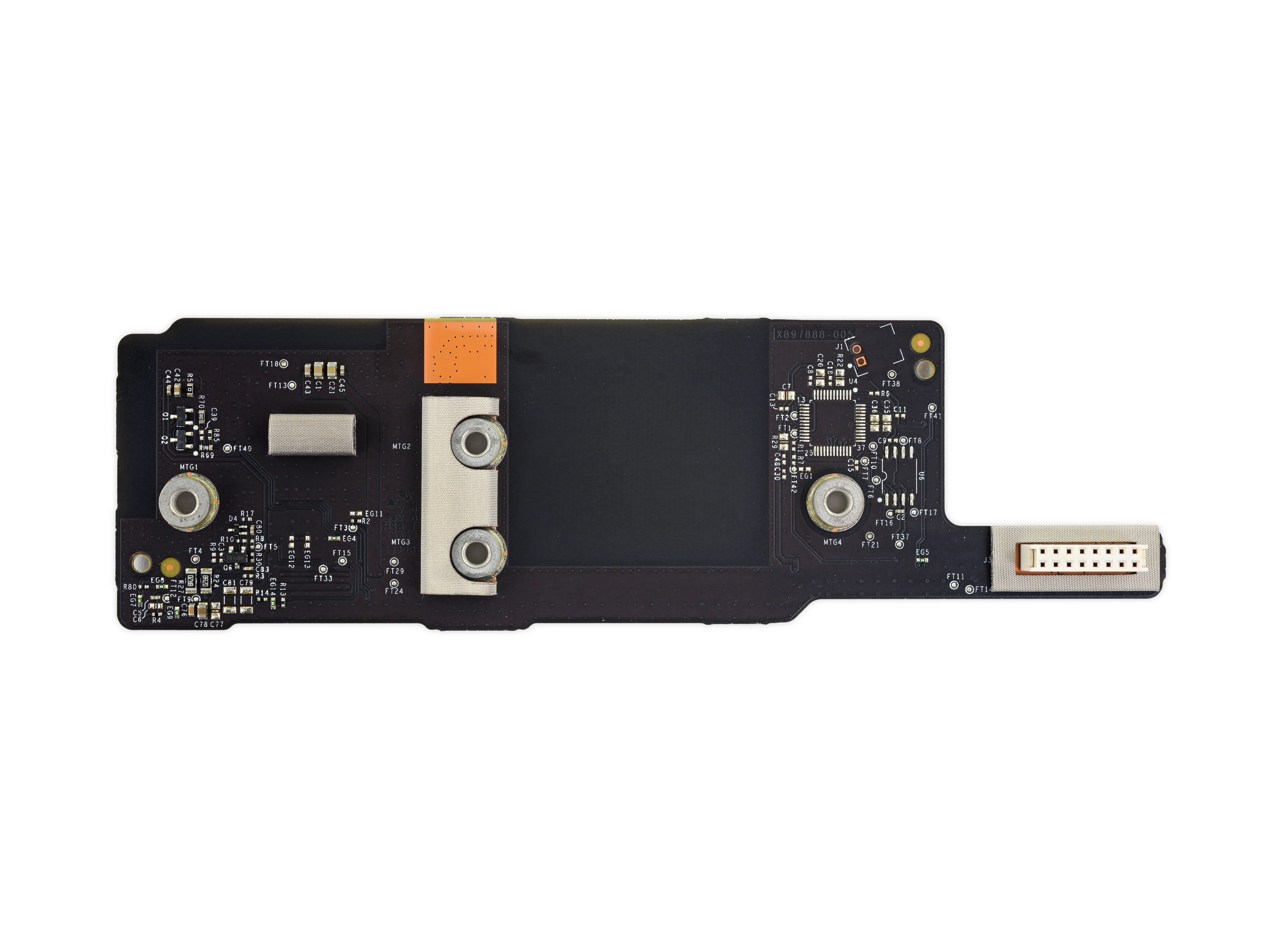

• Сняв EMI-экран с передней панели, мы быстро обнаружили одинокую микросхему и несколько ее друзей:

• MediaTek MT7632TUN (вероятно, разновидность MT7632 Модуль 2x2 802.11n + Bluetooth 4.0)

• Skyworks SKY13314-374LF GaAs SPDT-переключатель

• Переключатель синхронизации для беспроводных контроллеров

• ИК-бластер

• Переключатель питания

• Выключатель выброса

Комментарии к шагу

Есть ли шанс, что Делаете.ру будет поставлять эту плату, как в случае с версией для Xbox One? Мне нужна одна по... причинам.

Ужас, это просто урезанная версия оригинала. Нет тактильных кнопок, потому что отсутствует чип ISD. По той же причине нет мелодий при включении и динамика. Экранированный разъем заменен на дешевый универсальный.

Дешевые радиоприемники Mediatek вместо Broadcom или Marvell.

О, и у них есть комплекс Apple, теперь использующий черную печатную плату.

Шаг 8

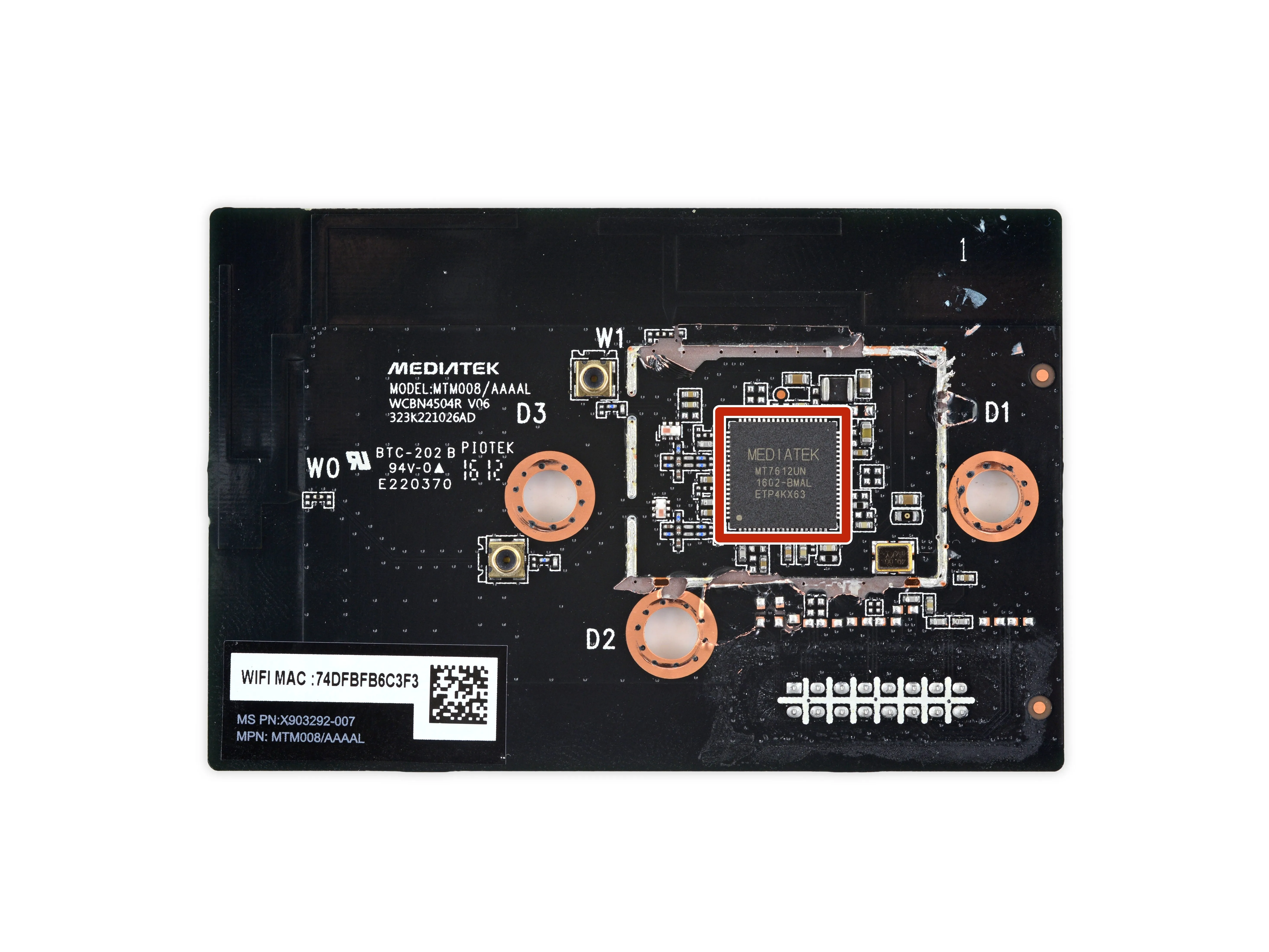

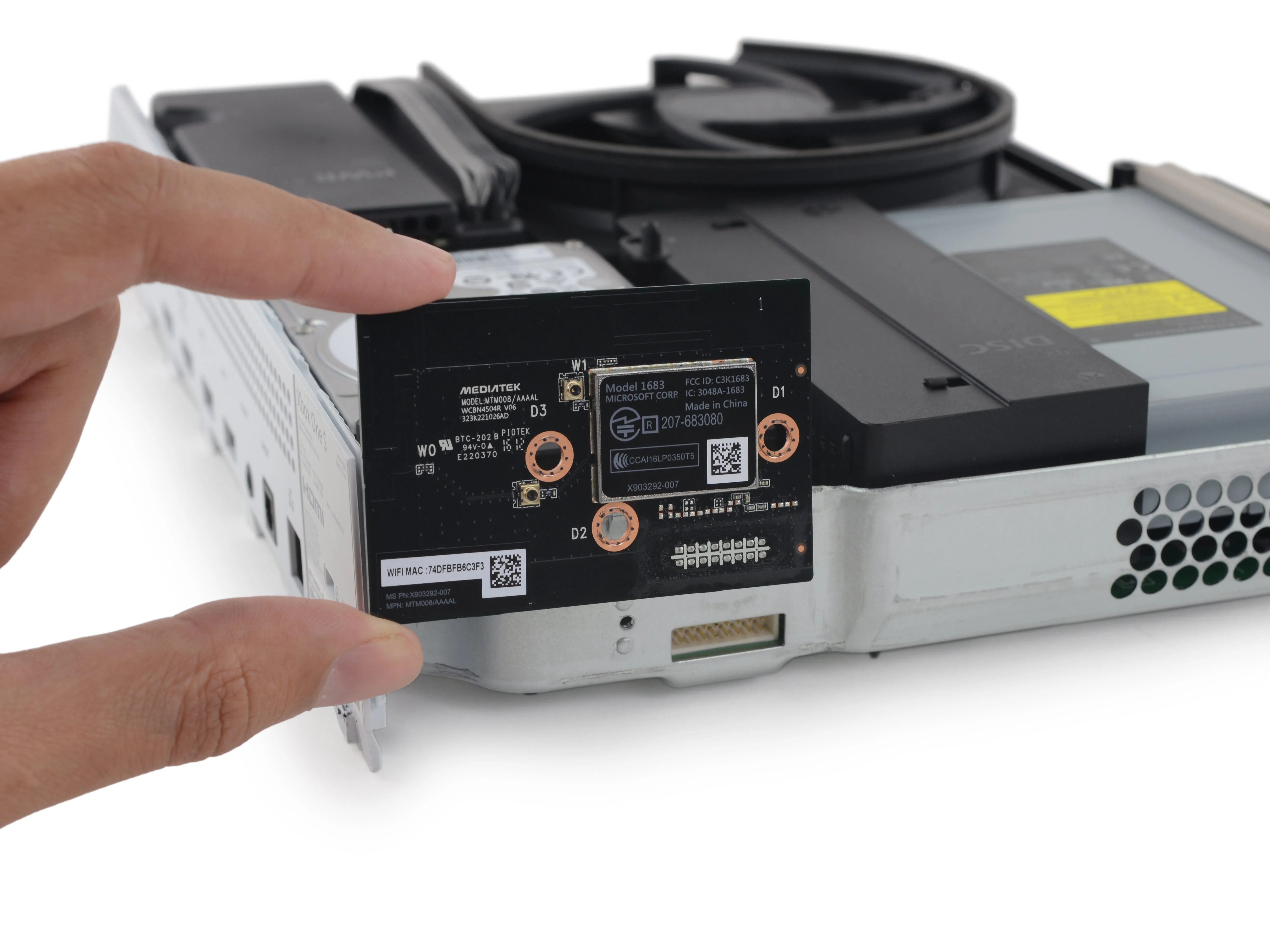

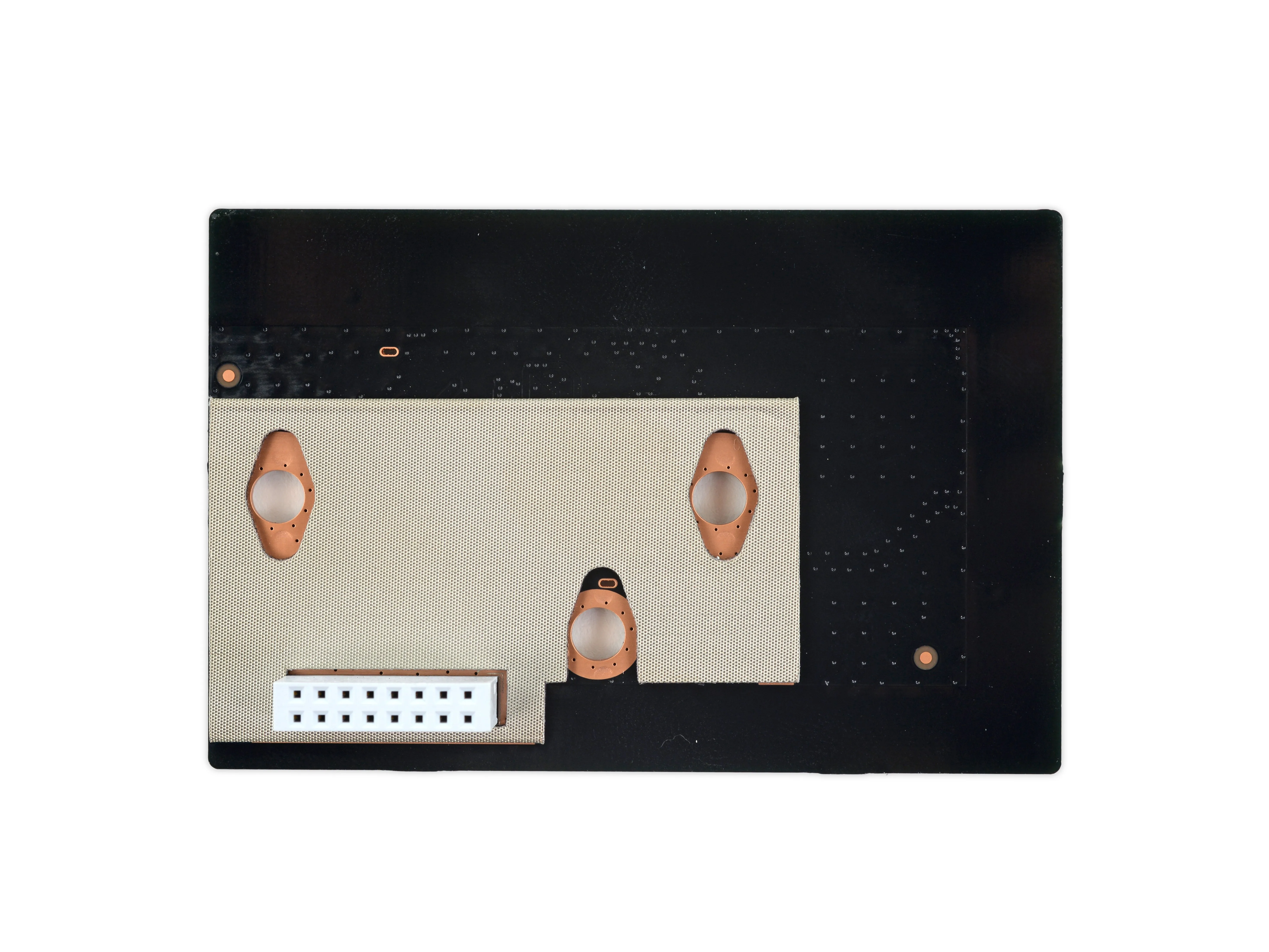

• Следующей на пути к разборке будет плата Wi-Fi. После откручивания нескольких винтов Torx она вынимается так же, как и плата передней панели.

• Это приятное улучшение по сравнению с ее расположением в предыдущей модели Xbox One - на один шаг меньше, чтобы открыть внутренний металлический корпус.

• За Wi-Fi отвечает процессор MediaTek MT7612UN (возможно, вариация MT7612U Модуль Wi-Fi 2x2 802.11ac)

Шаг 9

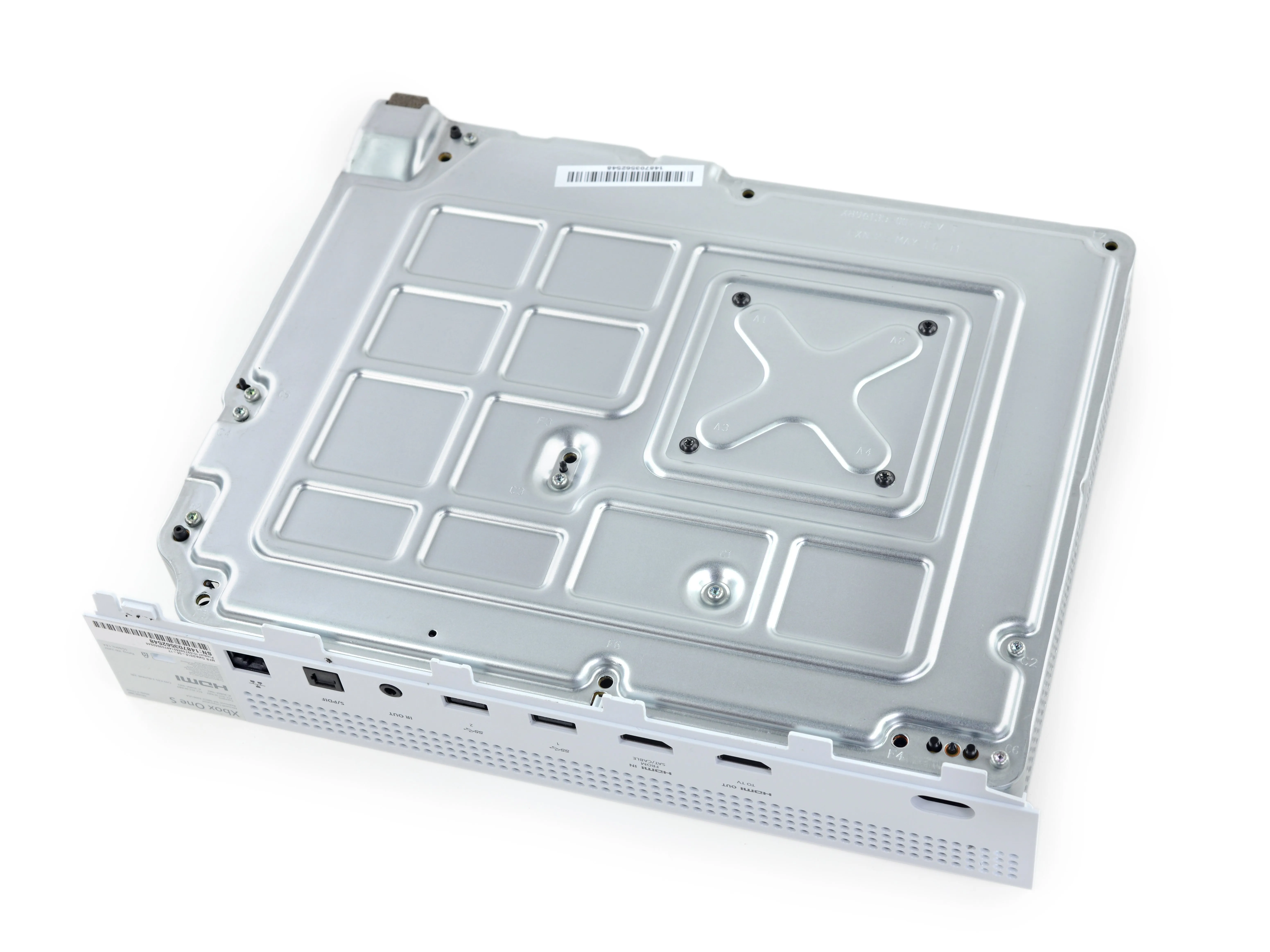

• На этом этапе извлечение компонентов становится немного охотой, поэтому мы откручиваем несколько винтов и смотрим, какой компонент освободится первым.

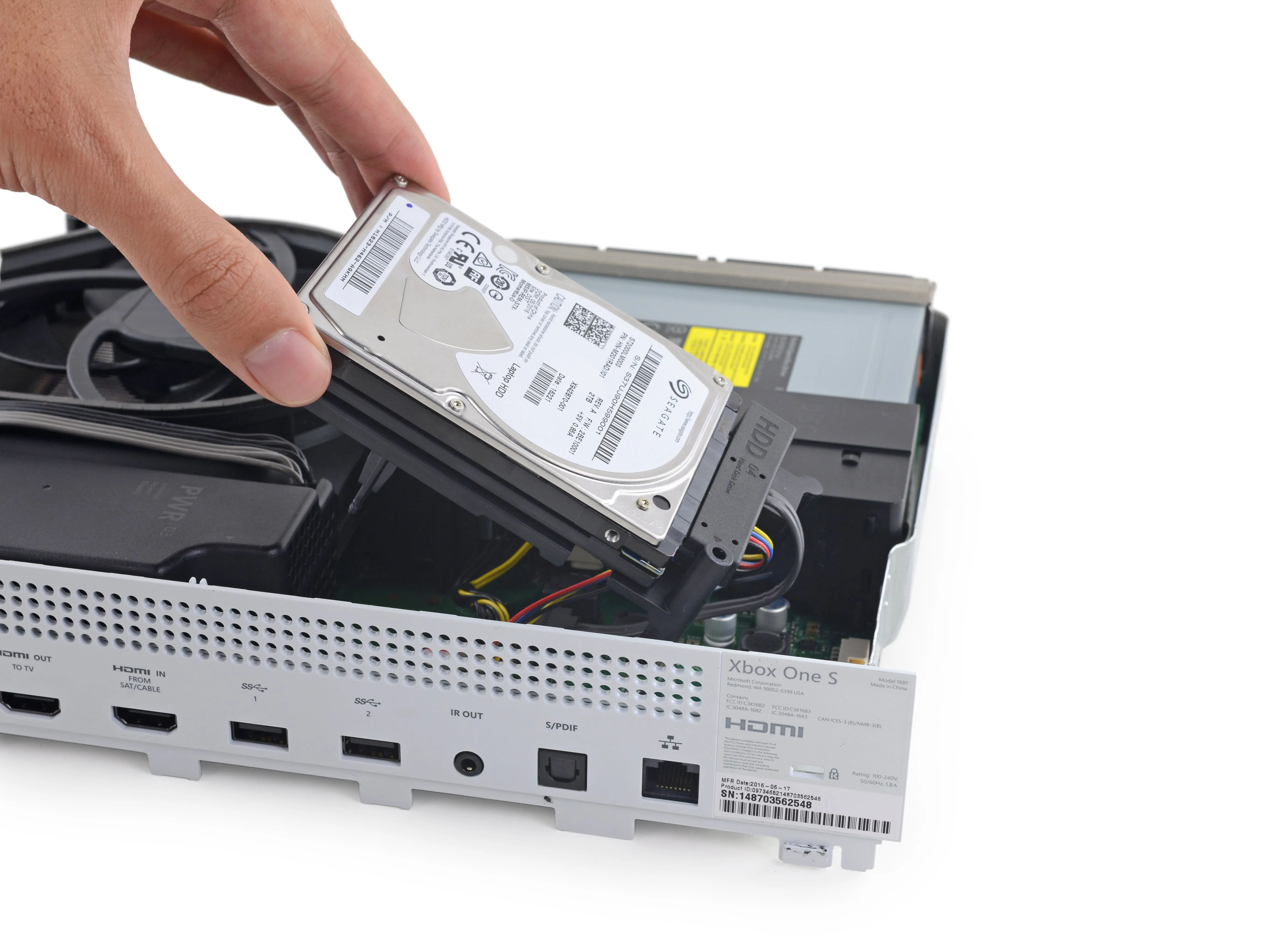

• Как ни странно, несмотря на маркировку 04, первым вынимается жесткий диск.

• Скорее всего, этикетки пронумерованы в соответствии со сборкой, а не разборкой.

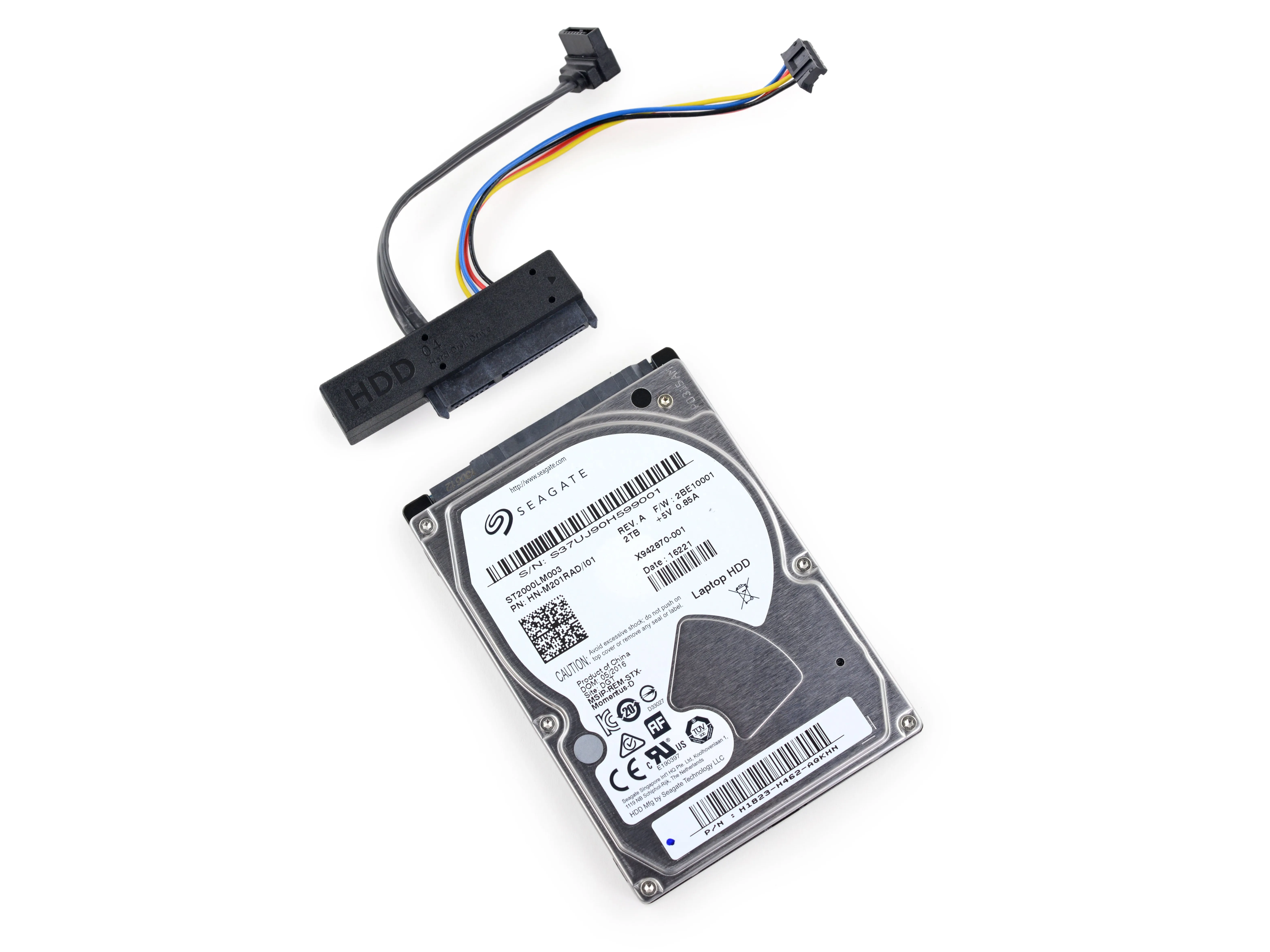

• Мы находим Seagate Spinpoint M9T ST2000LM003 2 ТБ 5400 об/мин с 32 МБ кэш-памяти SATA III 6,0 Гбит/с. Попробуйте произнести это десять раз быстро.

• К сожалению, замена жестких дисков по-прежнему лишает гарантии и требует сложное форматирование.

• One S оснащен замечательным SATA III но, возможно, он все еще использует интерфейс SATA II оригинальной Xbox One. Впрочем, вы всегда можете добавить внешний жесткий диск, спасибо Microsoft!

Комментарии к шагу

можно ли заменить его на SSD?

Отличается ли этот жесткий диск от оригинального?

Хотелось бы узнать ответ, лучше ли этот диск, чем оригинальный. благодаря порту sata 3 я был почти уверен, что диск будет сопоставим с hd в elite.

Я успешно заменил жесткий диск на ssd в своем

Что такое 'может' все еще используется интерфейс SATA II, это SATA II или III?

Шаг 10

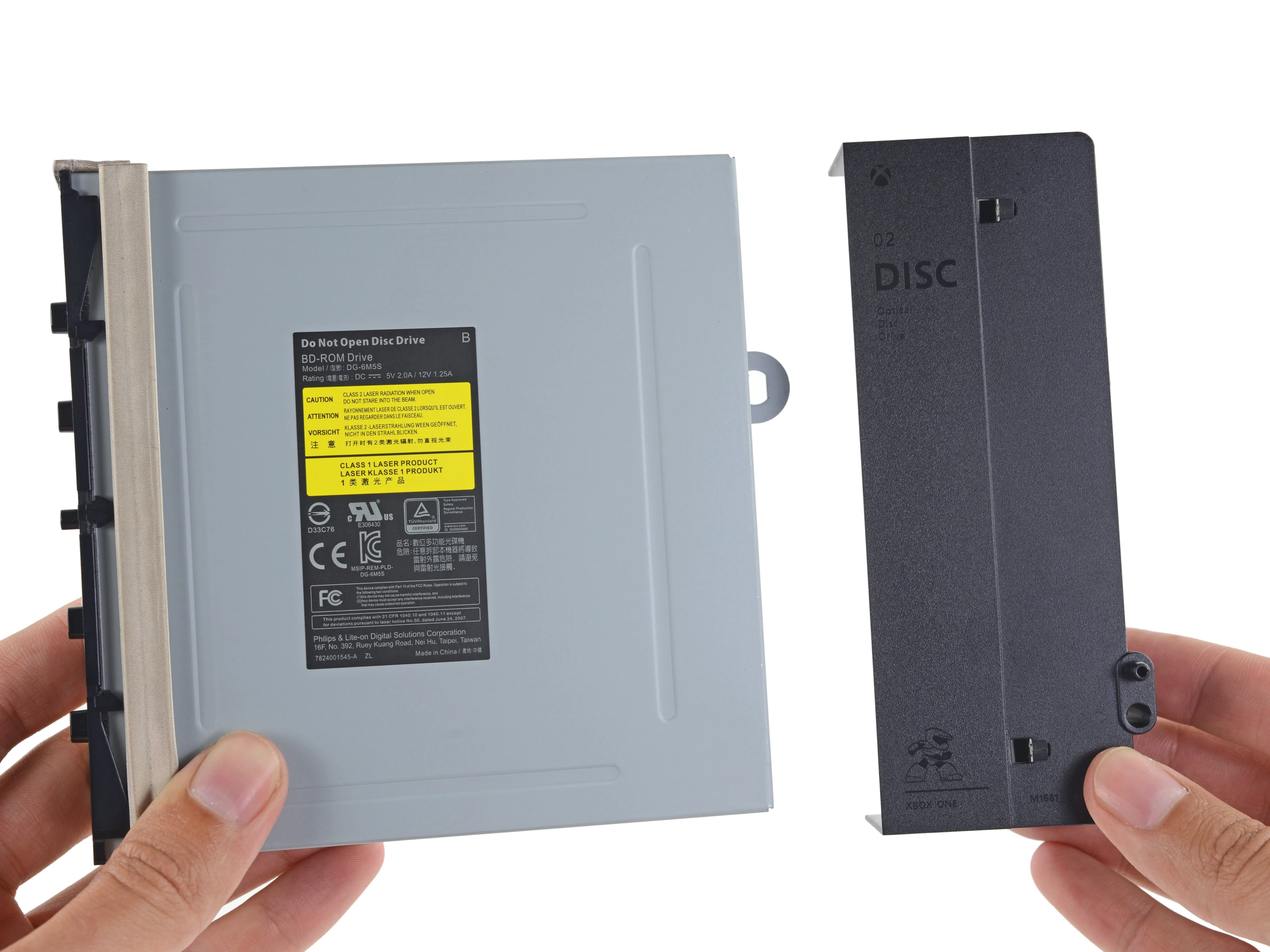

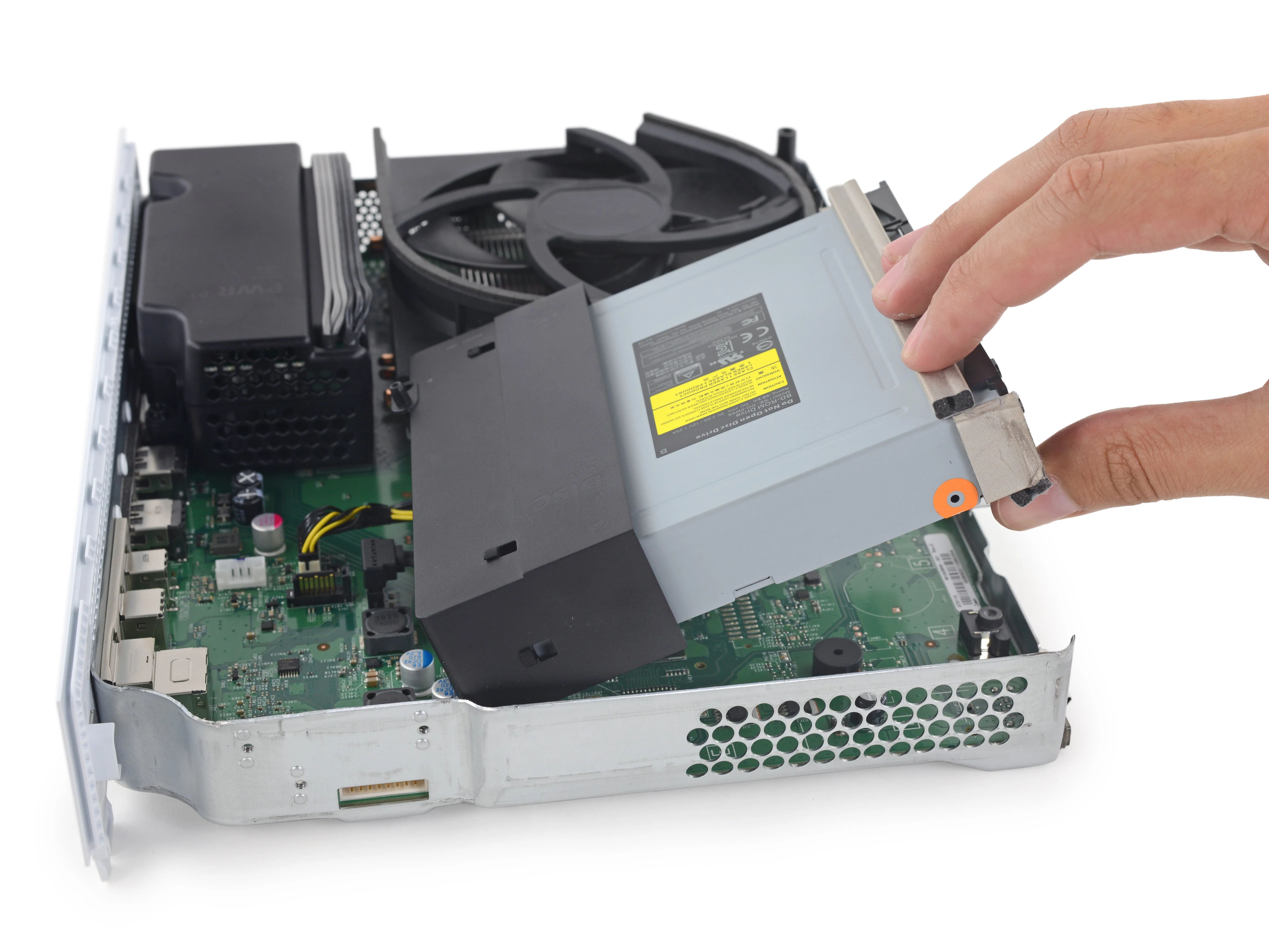

• Следующим идет номер два: оптический привод - слишком просто! Мастер Шеф, конечно же. вместе с чтобы проехаться.

• Здесь у нас есть исполнитель, официально известный привод BD-ROM, созданный компаниями Philips и Lite-On Digital Solutions. Модель DG-6M5S, установленная в Xbox One S, немного отличается от модели DG-6M1S установленной в Xbox One, а главным обновлением является поддержка BD-UHD.

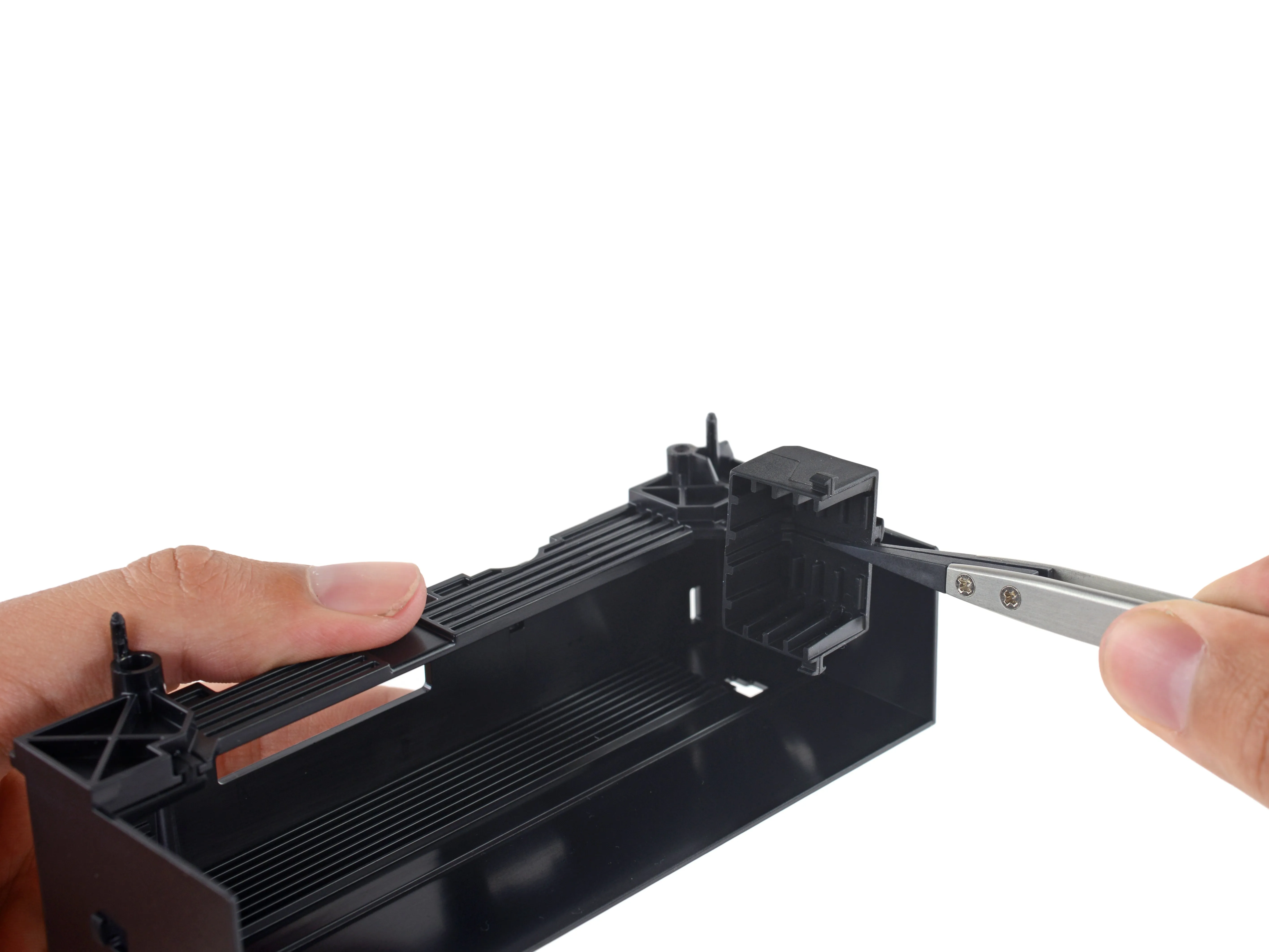

• Мы также нашли пару резиновых бамперов. Вероятно, они помогут высокоскоростному оптическому приводу не выбить нас из колеи.

Шаг 11

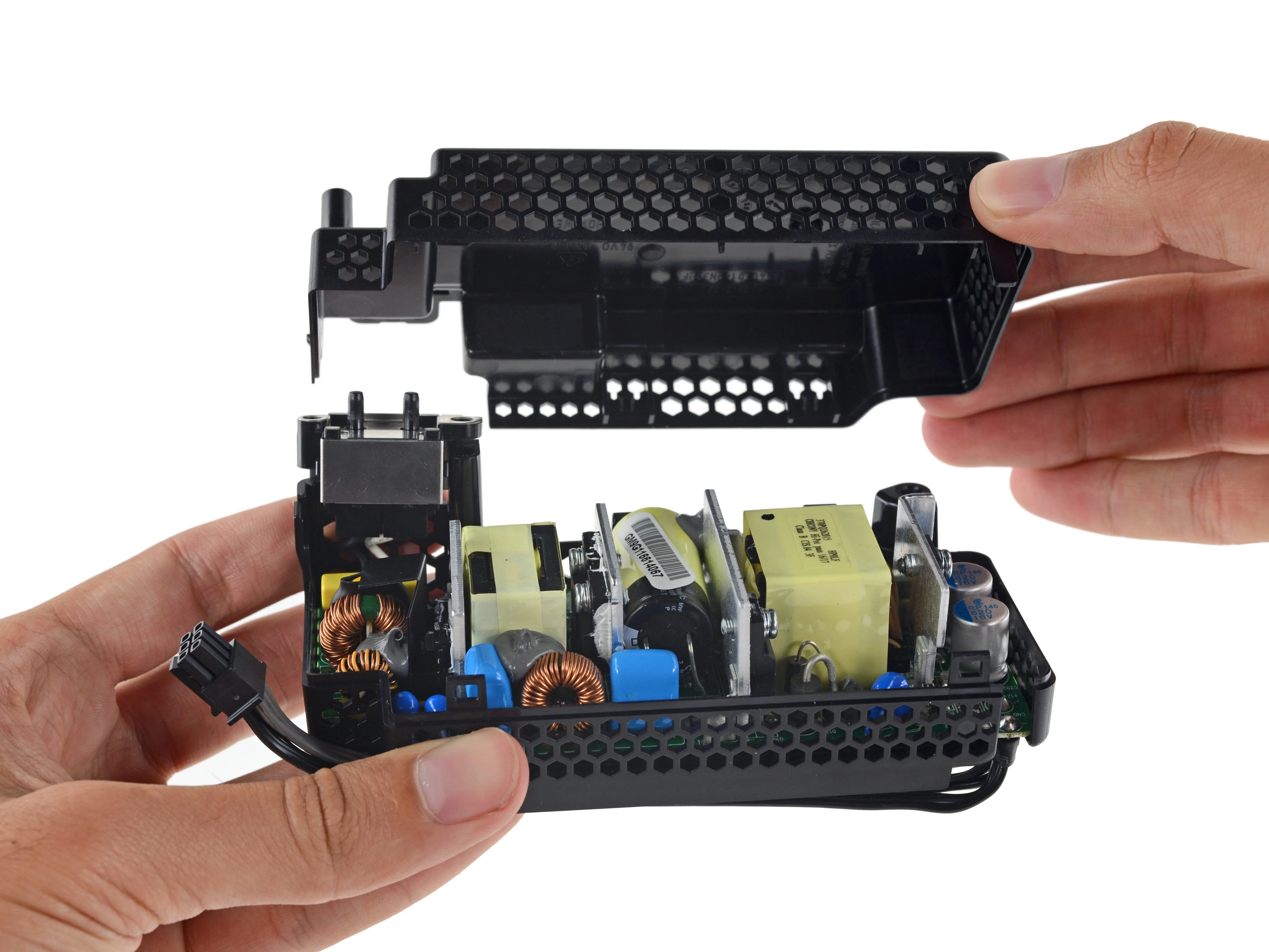

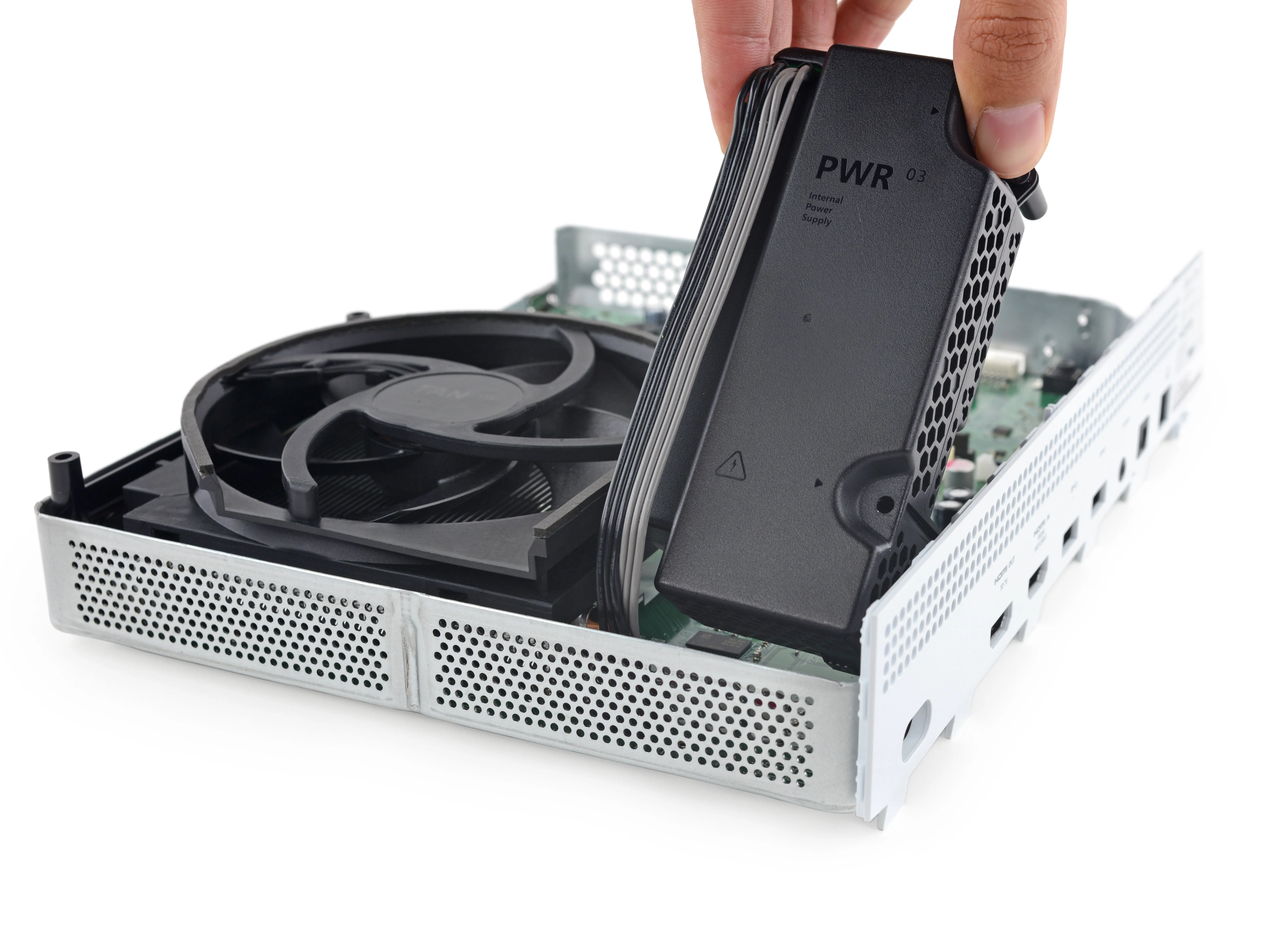

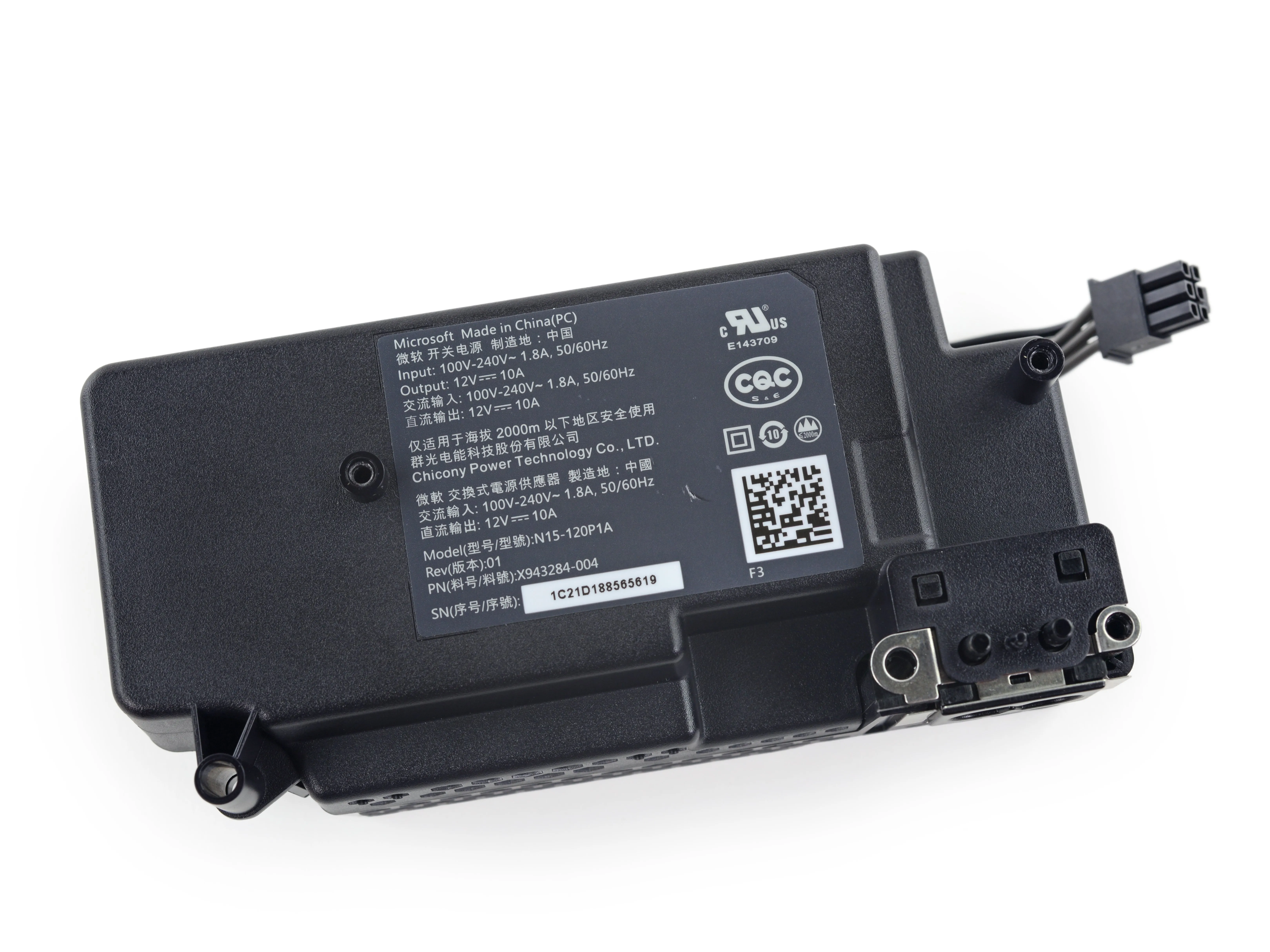

• Теперь мы переходим к хет-трик (он же №03) - уменьшенному, безвентиляторному, аккуратно интегрированному блоку питания. Ушел в прошлое болтающийся якорь.

• Добро пожаловать в клуб, Xbox One.

• Внешний блок питания гораздо проще заменить, чем внутренний. Будем надеяться, что Microsoft сделала все возможное, чтобы уменьшить эту необходимость!

• Этот блок питания также поддерживает входное напряжение 100-240 В, что означает, что вы можете взять его практически в любое место, где есть розетка. Возьмите это, Xbox One!

• Блок питания подключается к разъему, который геймеры ПК сразу же узнают как совершенно обычный, 6-контактный разъем PCIe.

Комментарии к шагу

Это версия для США? Все Xbox One S принимают универсальное напряжение 100-240?

Xbox One S из США поддерживает 100-240 В?

То есть, если я куплю европейскую версию, то смогу использовать ее в США без каких-либо проблем или дополнений?

Есть ли способ сбросить настройки вручную. Моя не включается после того, как я подключил ее к сетевому фильтру. Служба поддержки Xbox говорит, что не примет его обратно из-за несанкционированного доступа.

Вы уверены, что это разъем PCIe? Они, кажется, имеют шаг 4,2 мм. Мой разъем, похоже, с шагом 3 мм (Molex Micro-Fit 3.0, 43025-0600).

Шаг 12

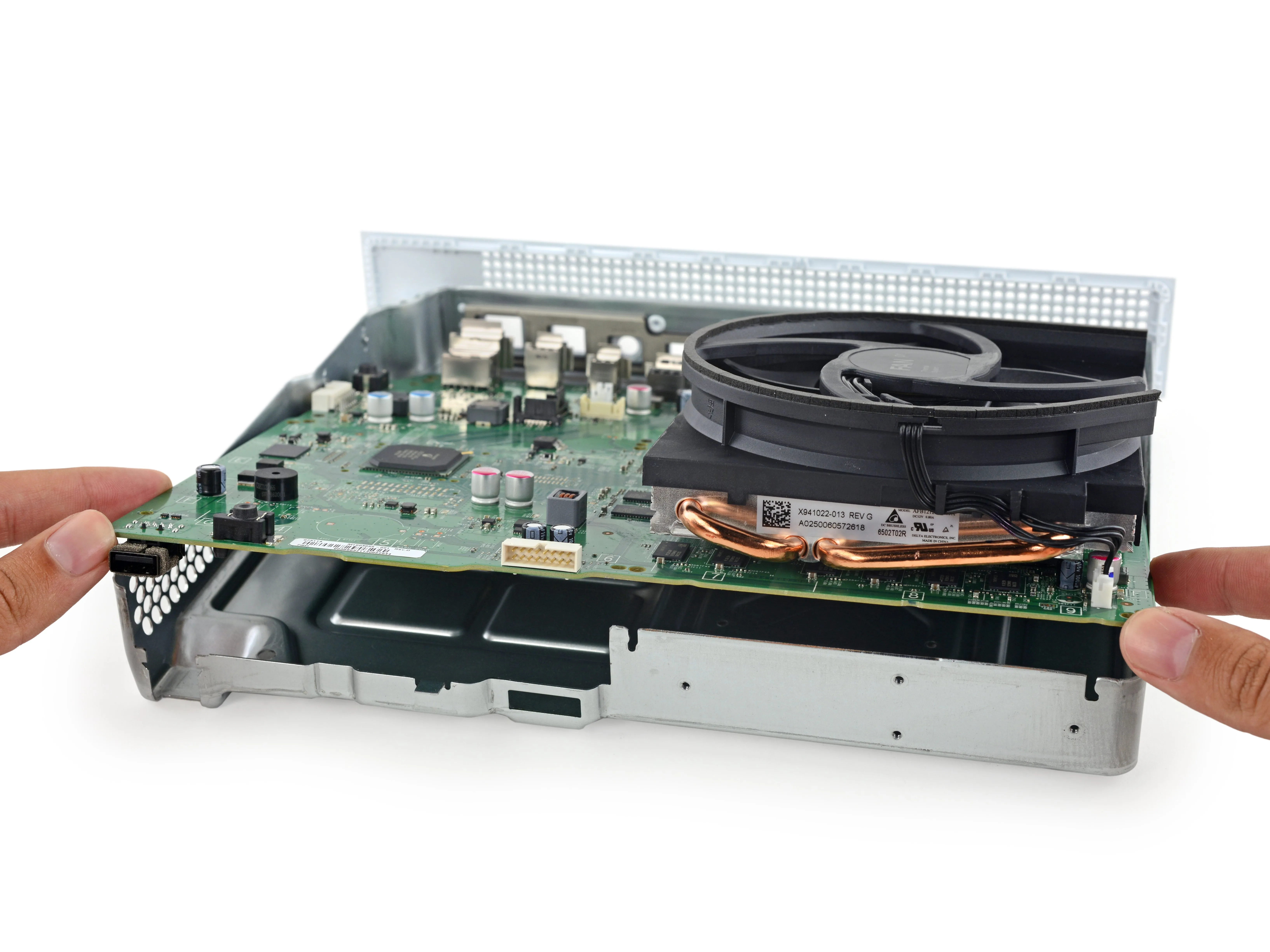

• Дела идут накаляются в комнате для разборки, но мы пока не можем извлечь 'тепловую систему'. Поэтому мы вынимаем всю материнскую плату из металлического корпуса.

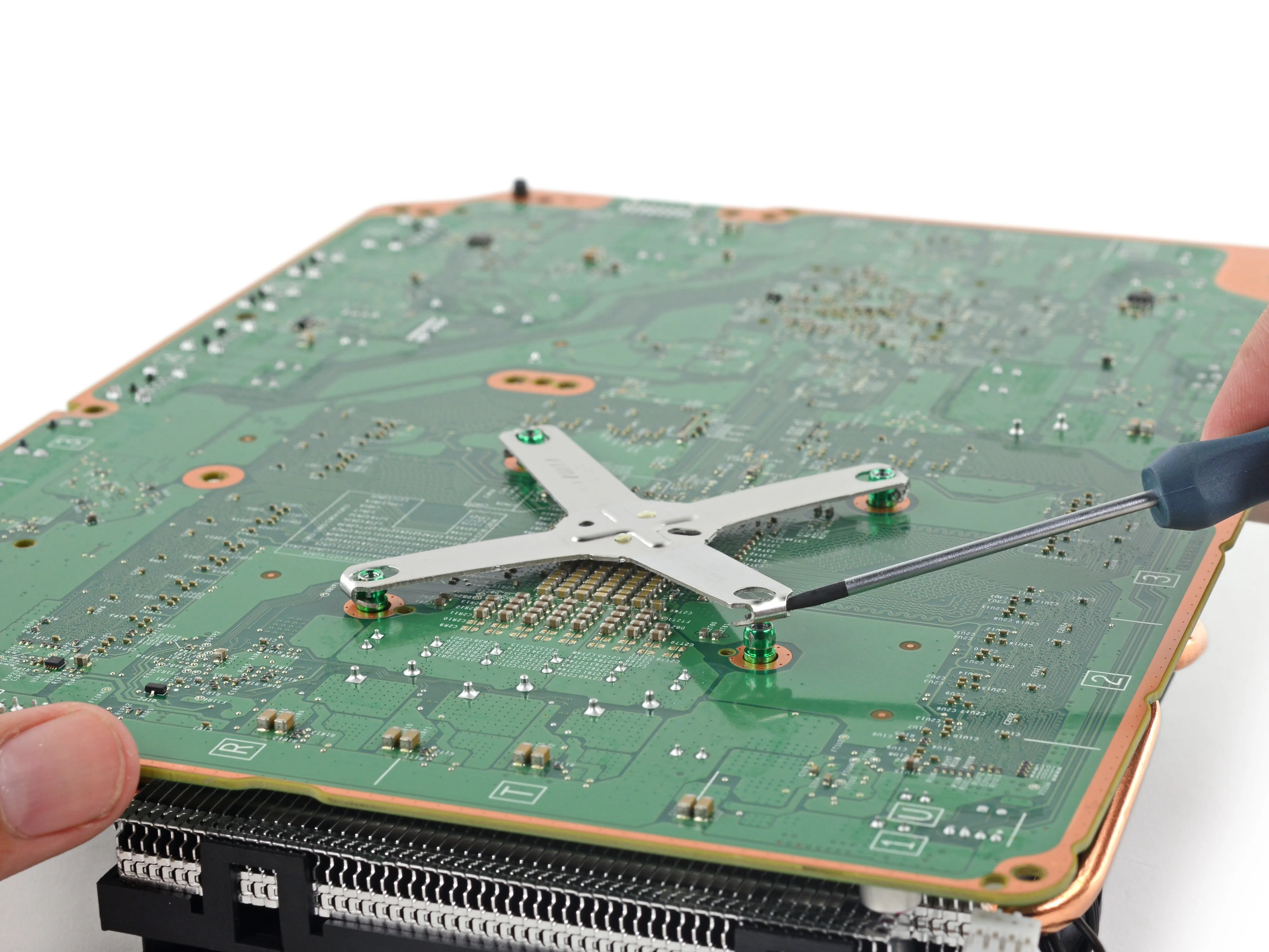

• Пружинистый Х-образный кронштейн крепит радиатор к материнской плате - фирменная деталь, которую мы видели в каждой Xbox со времен оригинальной 360.

• X' немного суетлива и требует некоторых усилий, но несколько тренировок с плоской головкой спасают положение.

Комментарии к шагу

Пока вы не поскользнетесь и не проткнете материнскую плату, сделав ее мертвой.

Не нужно сильно нажимать или использовать силу. Просто поднимите ее под нужным углом, и она сразу отскочит. То же самое с установкой обратно.

Шаг 13

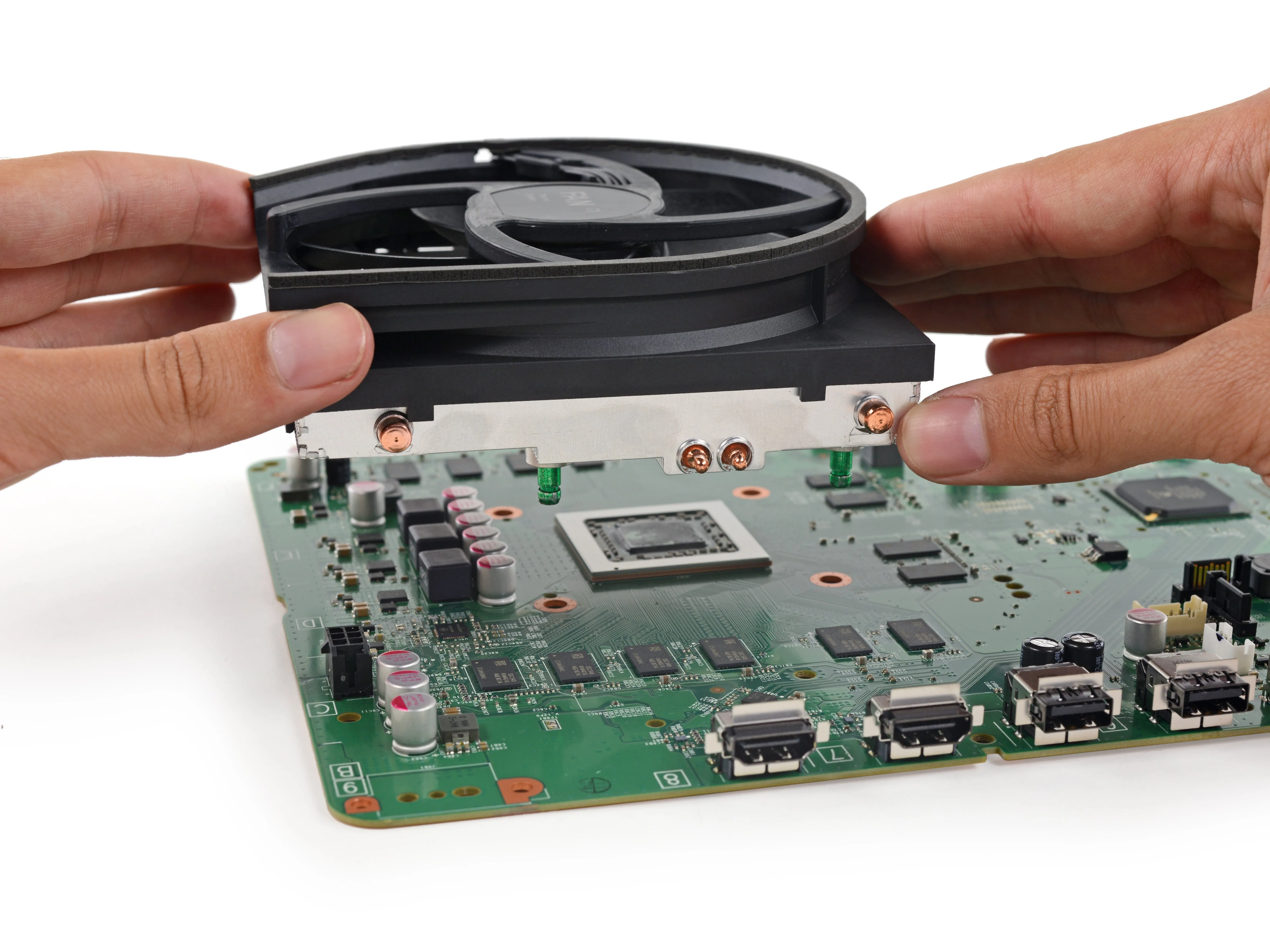

• Когда подсчет компонентов почти завершен, настало время извлечь деталь под номером 01: термосистему.

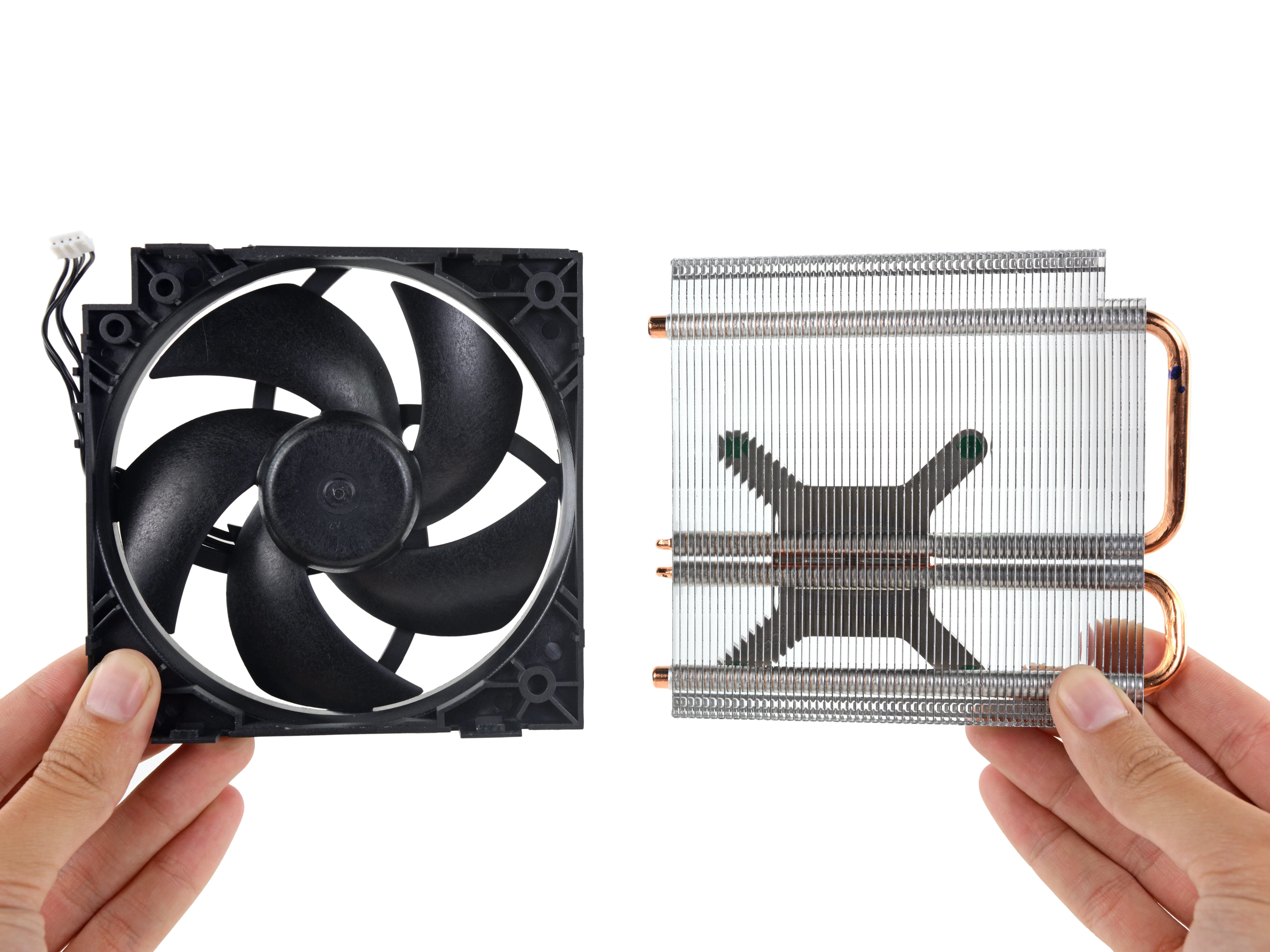

• Из системы выходит один 120-миллиметровый вентилятор, похожий на вентилятор в корпусе ПК, но с некоторыми скульптурными элементами, характерными для дизайна Xbox One.

• Стандартная Xbox One имела такую же надежную систему охлаждения, возможно, чтобы избежать повторения миллиардной проблемы Xbox 360.

• Запасным вариантом для самого большого вентилятора One S является впечатляющий алюминиевый радиатор и набор медных тепловых трубок. Прохладно.

Комментарии к шагу

Для такого размера корпуса это очень большой радиатор и вентилятор. Надеемся, это позволит One S работать достаточно тихо. Это просто смешно, насколько меньше PS4 по сравнению с оригинальной Xbox One, особенно если учесть внешний блок питания, но PS4 действительно работает очень горячо и громко по сравнению с One.

В этом и заключается компромисс. Чем больше вентилятор, тем ниже требуемые обороты. Вентилятор PS4 - это вентилятор с боковым отводом воздуха, который громкий, как !&&*.

Радиатор такой же, как и в оригинальной xbone? Потому что если это так, то не может ли вентилятор работать на еще более низкой скорости из-за уменьшения тепловыделения нового чипа?

Мы видим, что у него есть 4 PIN = PWM вентилятора, что означает, что они могут работать на более низкой скорости на основе выбранных датчиков. Однако датчиками могут быть температура платы, процессора или любые другие.

Новый чип не работает горячее. Он изготовлен по более мелкому техпроцессу (14 нм вместо 20 с чем-то, я полагаю), что позволяет ему работать прохладнее, даже с 7-процентным увеличением GPU.

Вентилятор на самом деле больше, чем у оригинала. 112 мм против 120 мм.

Проблема PS4 в том, что она может быть тонкой, но на самом деле она слишком глубокая. Мне трудно уместить ее на полке, и я бы предпочел, чтобы она была вдвое выше и на дюйм или чуть меньше в глубину. Это также помогло бы разместить более крупный вентилятор.

Мне не понравился оригинальный Xbox One, особенно внешний блок питания, но похоже, что S - это очень хороший изысканный дизайн.

Кто-нибудь может сказать мне толщину вентилятора? Я знаю, что его ширина 120 мм, но я хочу попробовать заменить его вентилятором для ПК с некоторыми модификациями. Также я вижу, что это 4-штырьковый вентилятор PWM, что хорошо, но будет ли он работать с любым старым вентилятором?

Кто-нибудь знает, есть ли ограничение по напряжению на гнезде питания вентилятора?

Шаг 14

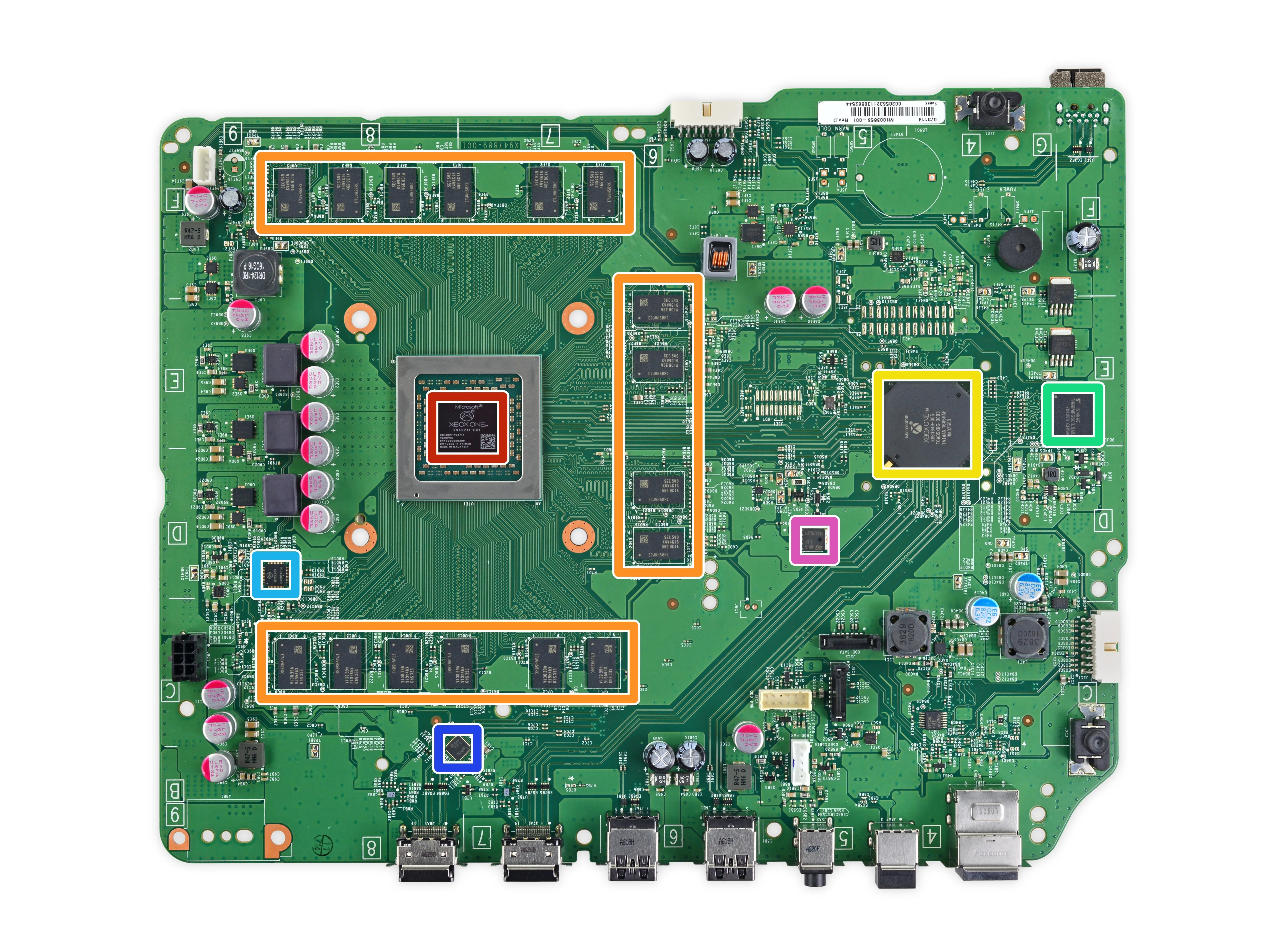

• Переходим к нашей единственной настоящей любви - чипам!

• X949211-001 DG4001FYG87IA (включает в себя 8-ядерный процессор AMD 'Jaguar' с частотой 1,75 ГГц + разогнанный до 914 МГц графический процессор AMD Radeon)

• 16 x Samsung SEC 549 K4W4G1646E-BC1A 4 Gb (512 MB) 'gDDR3' SDRAM (всего 16 x 512 MB = 8 GB)

• X861949-005 T6WD5XBG-0003 Контроллер ввода/вывода южного моста

• Toshiba THGBMFG6C1LBAIL 8 ГБ флэш-памяти eMMC NAND

• ON Semiconductor NCP4205 (вероятно, итерация интегральной микросхемы управления питанием NCP4204, установленной в Xbox One) (вероятно, ШИМ-контроллер фазы питания процессора)

• Texas Instruments SN75DP159 Повторитель DP++ на HDMI 6 Гбит/с

• STMicroelectronics LDFPT LDO-регулятор 1 A

Комментарии к шагу

SAMSUNG K4W4G1646E-BC1A должна быть GDDR3, а не DDR3.

Вы правы! Спасибо. Мы обновили шаг и добавили ссылку на руководство по продукту Samsung с дополнительной информацией об этом чипе.

Не могли бы вы дать размеры 'X949211-001 DG4001FYG87IA '? Я пытаюсь получить представление о том, насколько большой была термоусадка (последняя была 363 мм2). Я надеюсь, что изменения не добавили много транзисторов, так как у меня уже есть источник информации об оригинале (я думаю, что это было ~ 5 миллиардов, хотя, очевидно, есть некоторое округление).

Неважно, Eurogamer не измерял его на 240 мм2. Все равно спасибо.

Вы не знаете, как называется эта часть? PxD637 и где его можно найти?

Каковы размеры самой платы

Здесь находится один шлейф:

https://www.eevblog.com/forum/repair/xbo...

Фактический номер детали - 'LDF'.

LDF, STMicroelectronics, регулируемый LDO-регулятор, 1A, 2.6V - 16Vin, PPAK-5:

https://pdf.datasheetcatalog.com/datashee...

Один из металлических стержней жесткого диска не должен быть там?

мой xbox one s не может отобразить больше 720p он выключает дисплей и иногда он не отображается вообще что я могу сделать, чтобы исправить эту проблему и какая часть может быть затронута

Любая помощь будет очень признательна

Шаг 15

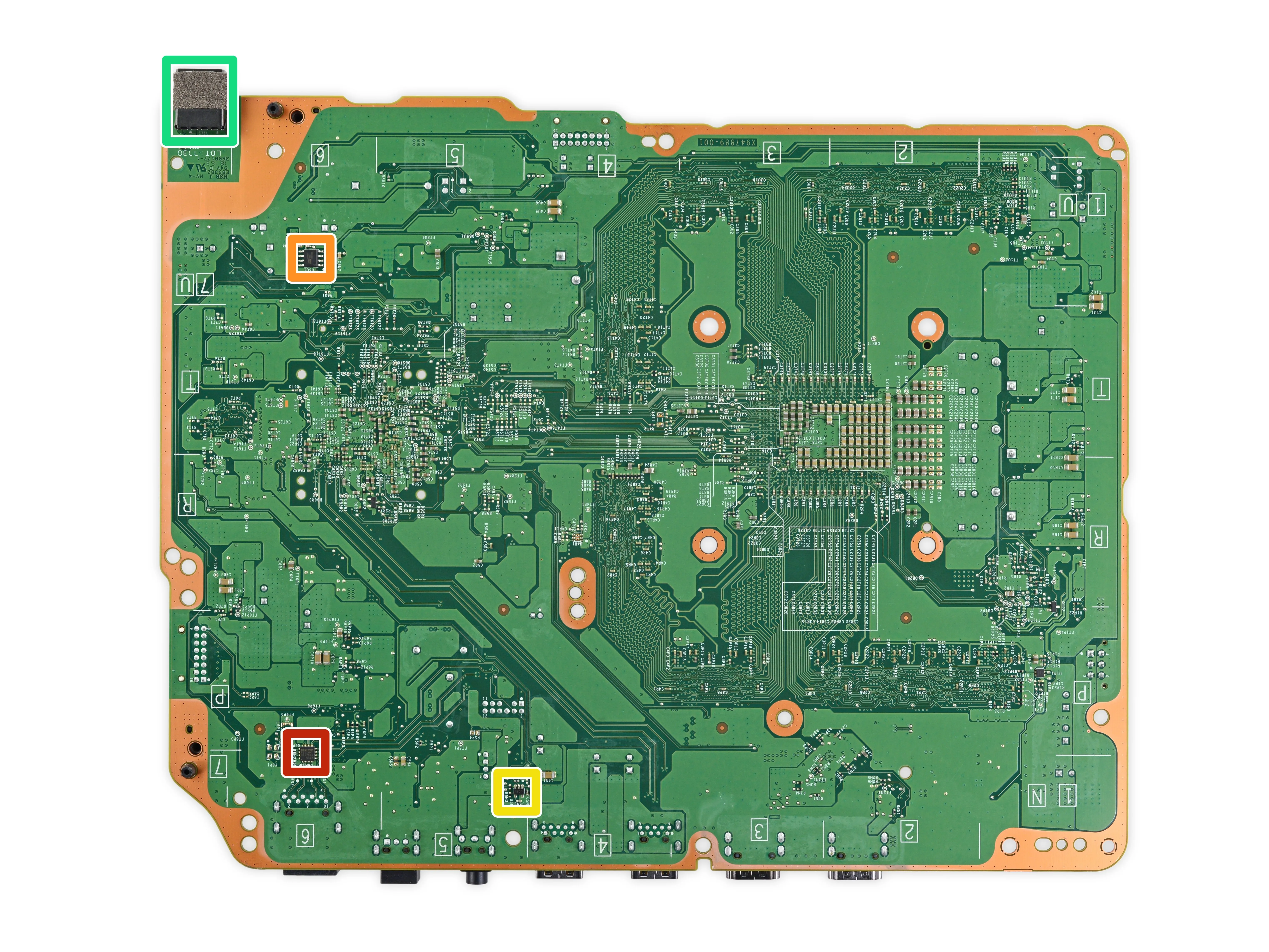

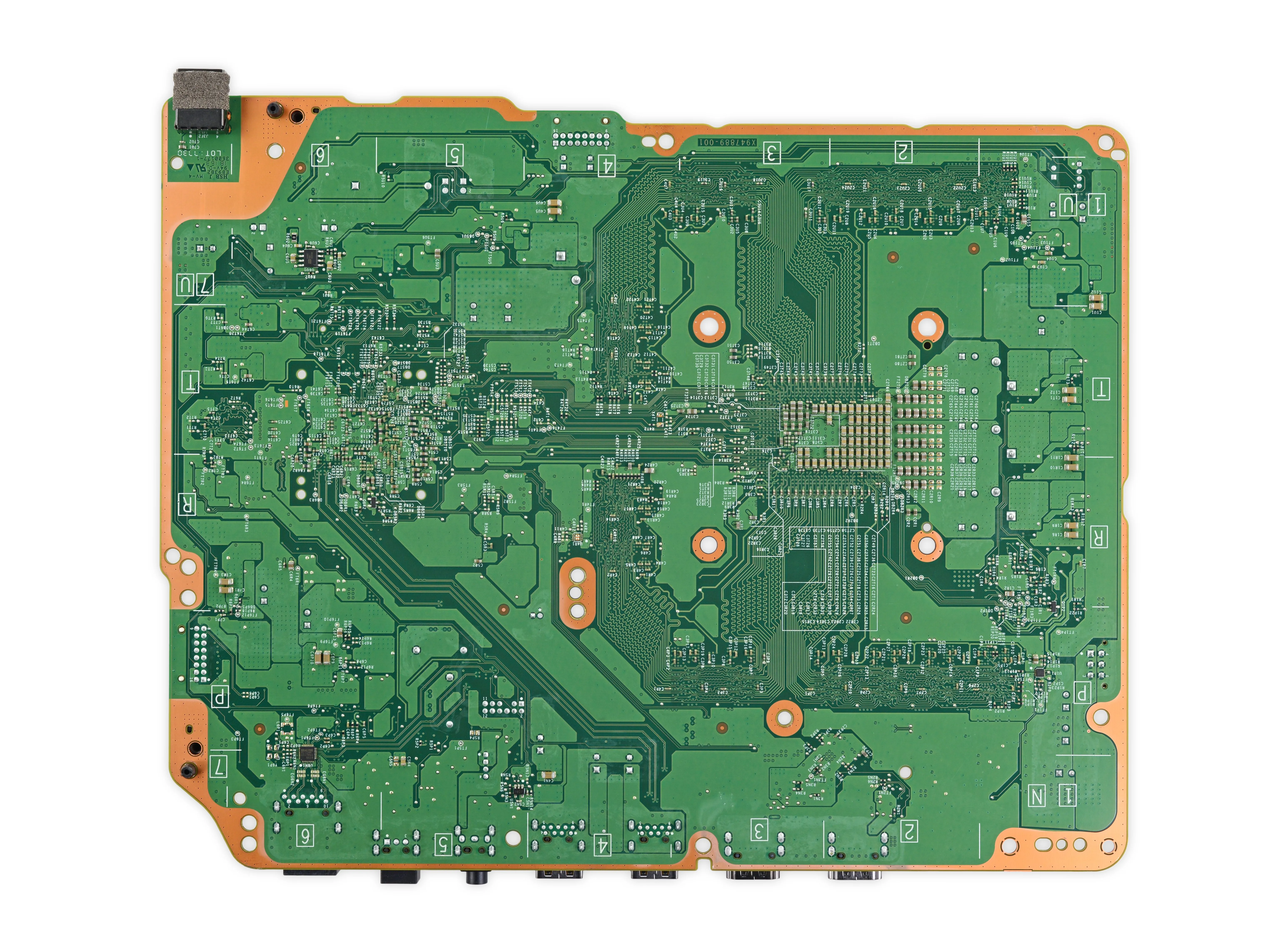

• А вот на задней стороне материнской платы... ничего особенного.

• Realtek RTL8111HM (скорее всего, итерация RTL8111 гигабитный контроллер Ethernet)

• Аудиоусилитель Nuvoton ISD8104 мощностью 2 Вт класса AB (скорее всего)

• Texas Instruments SN74LVC1G08 один 2-входовой AND-гейт

• О, и этот удобный USB-порт на передней панели, который находится на противоположном конце и на противоположной стороне от своих друзей, бедняга.

Шаг 16

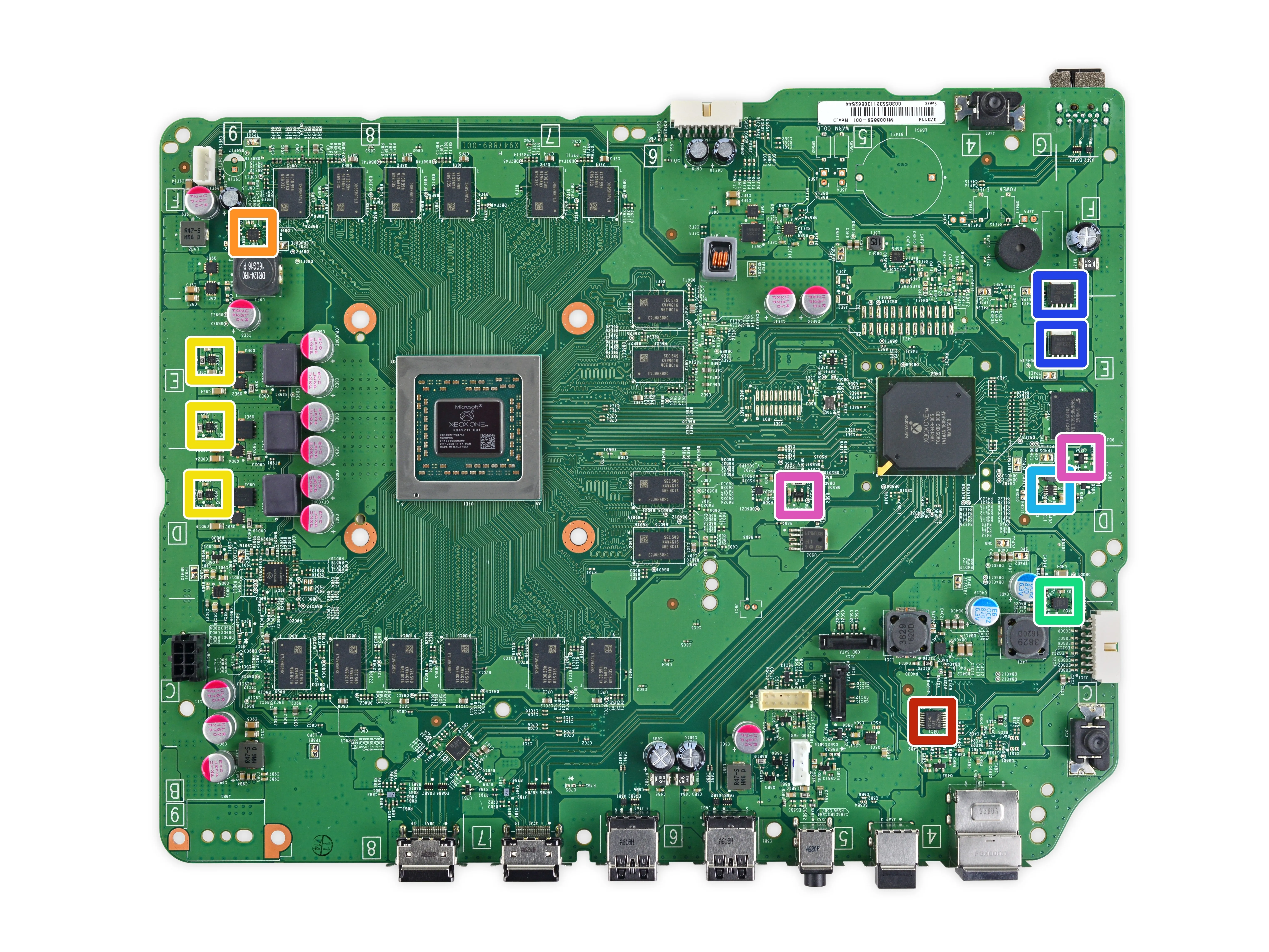

• Бонусные чипы:

• STMicroelectronics LM339A четырехканальный компаратор напряжения

• Texas Instruments TPS51916 контроллер питания памяти

• Richtek RT9011-JGPQV Двойной LDO-регулятор 300 мА

• Монолитные системы питания MP8757GL 7 А / 18 В синхронный понижающий преобразователь

• Monolithic Power Systems MP2161GJ Синхронный понижающий преобразователь 2 А / 6 В

• ON Semiconductor CAT6243DCADJ LDO-регулятор 1 A

• Diodes Incorporated (ранее BCD Semiconductor) AP2127K-ADJTRG1 LDO-регулятор 300 мА

Шаг 17

• Переходим к контроллеру!

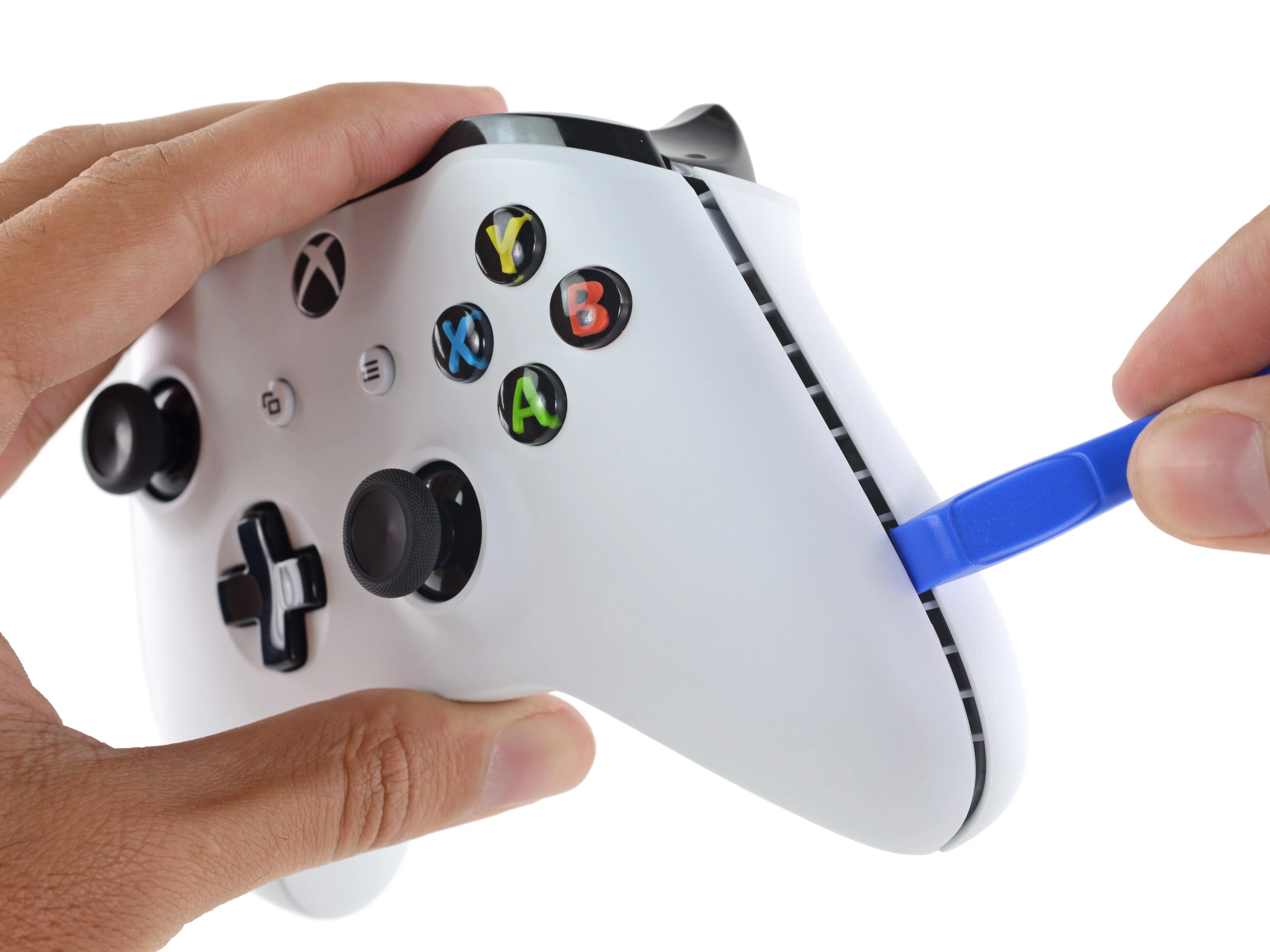

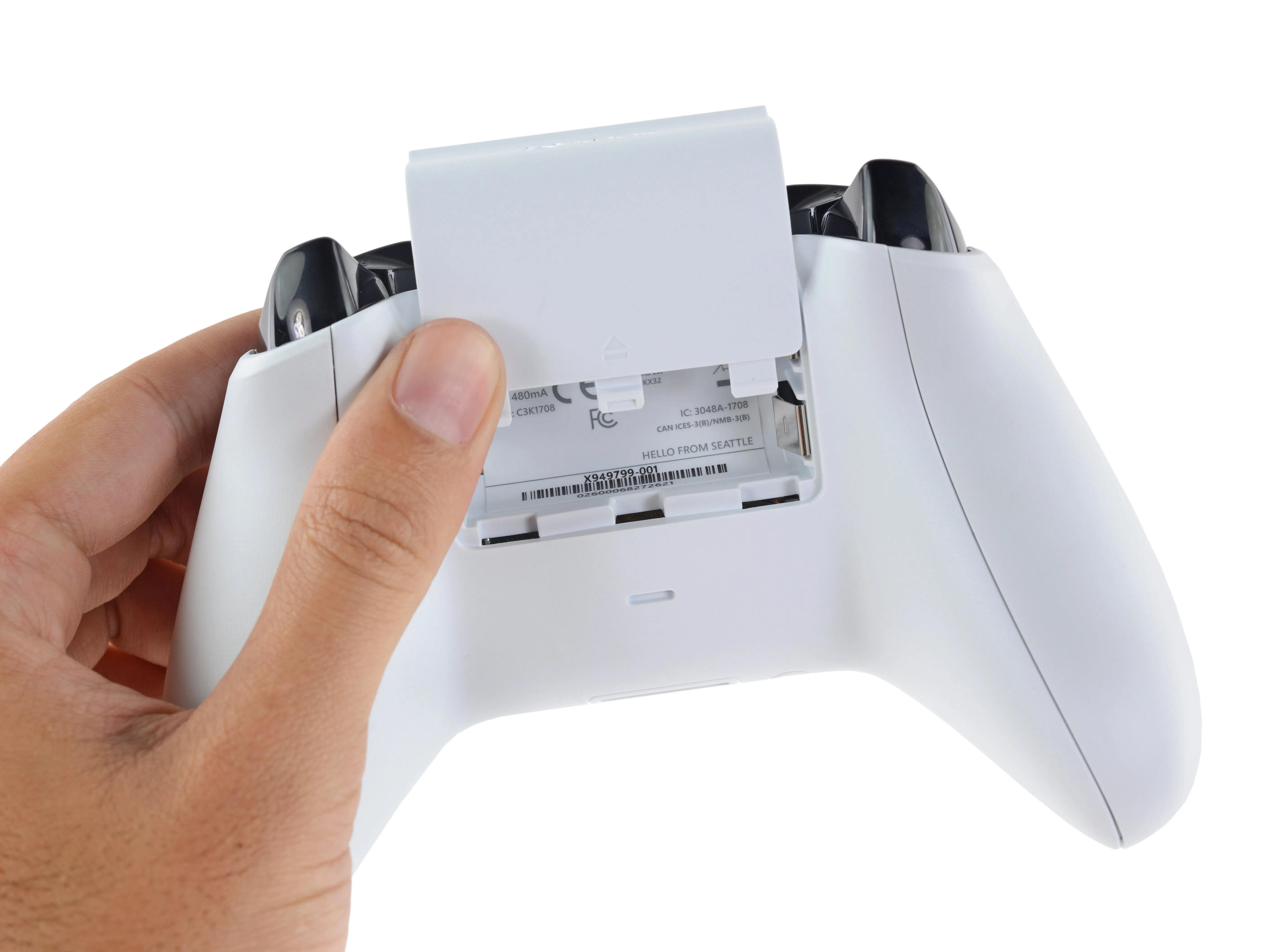

• Хотя мы и разочарованы отсутствием видимых винтов, отметим небольшую уступку: батареи все еще можно заменить! (Смотрим на тебя, DualShock 4).

• Используя наш недавний опыт работы с консолями, мы достали верные инструменты для вскрытия и отклеили несколько белых панелей, обнаружив подлые винты безопасности Torx. Бу.

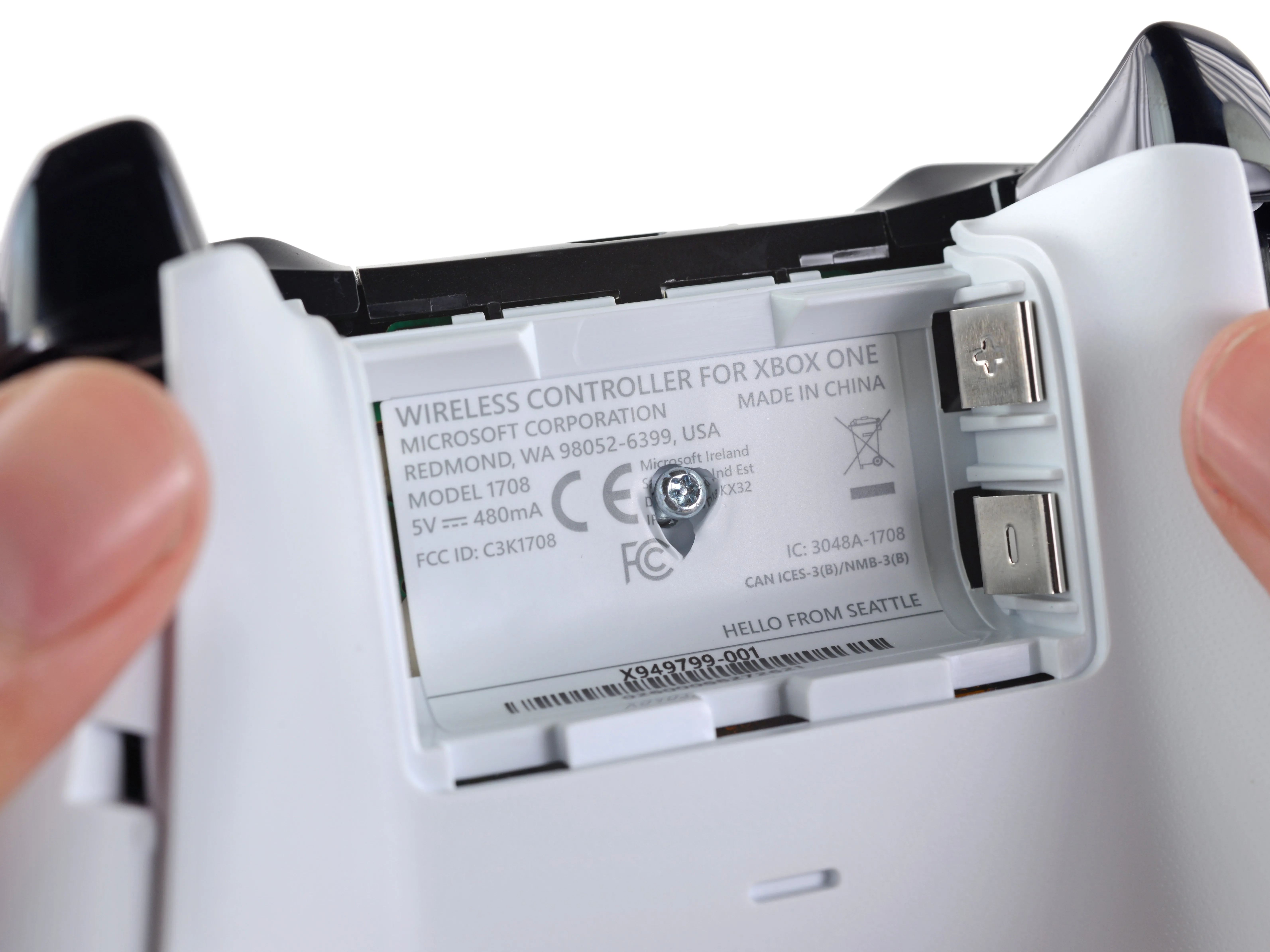

• Мало того, последний винт безопасности Torx прячется под наклейкой батарейного отсека. Двойное 'бу'.

• Но все же лучше, чем Пенталобы.

Шаг 18

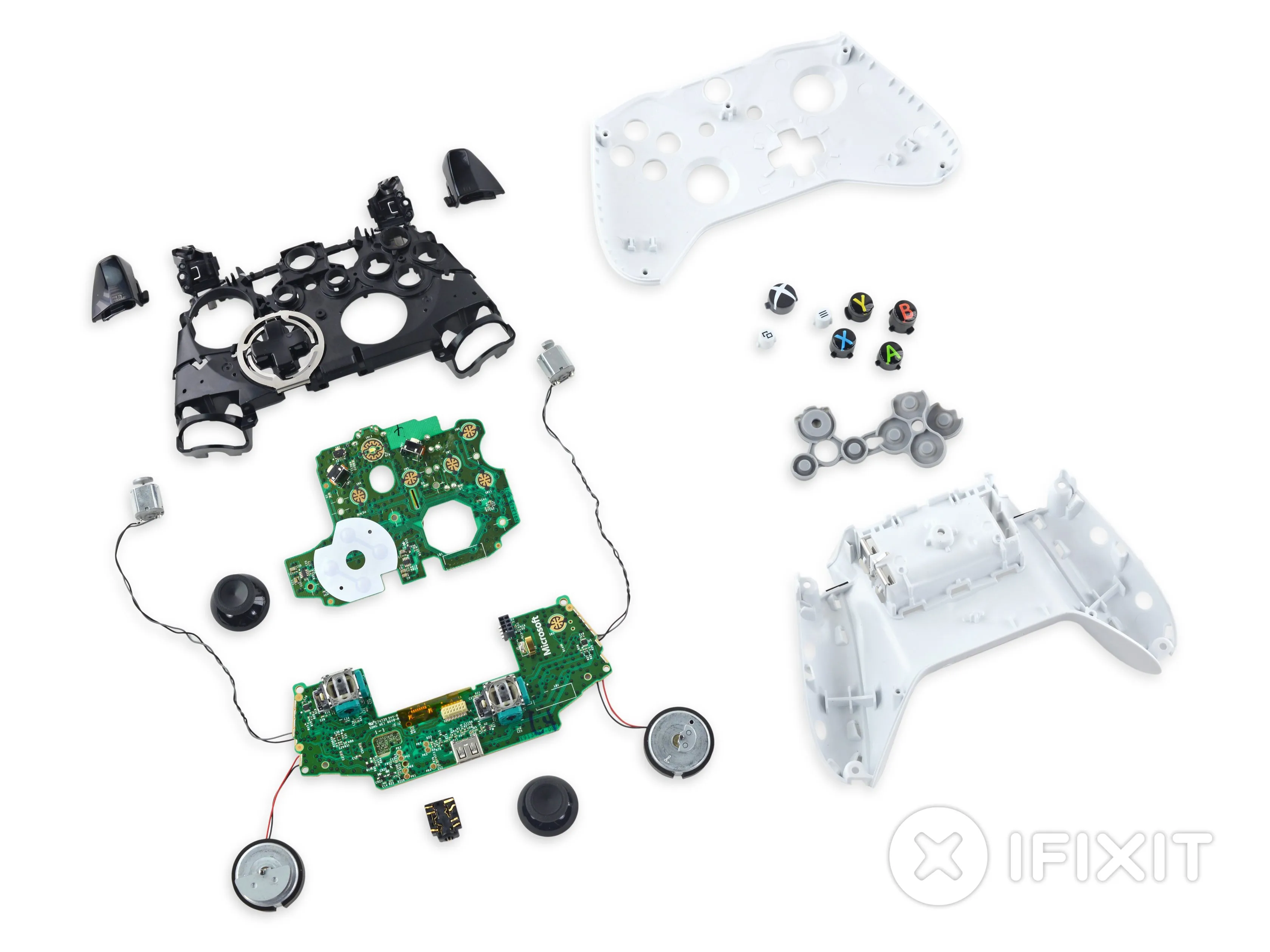

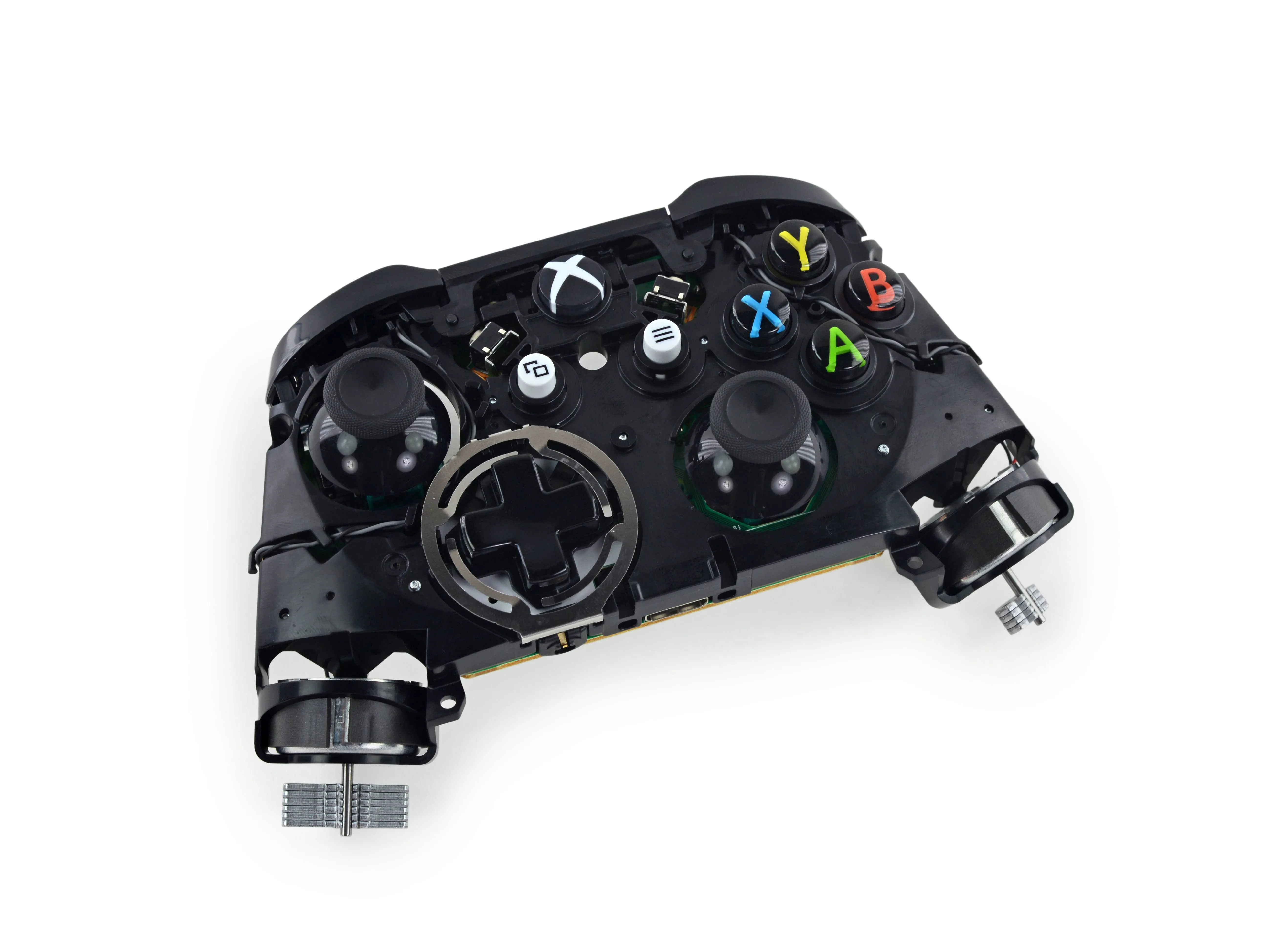

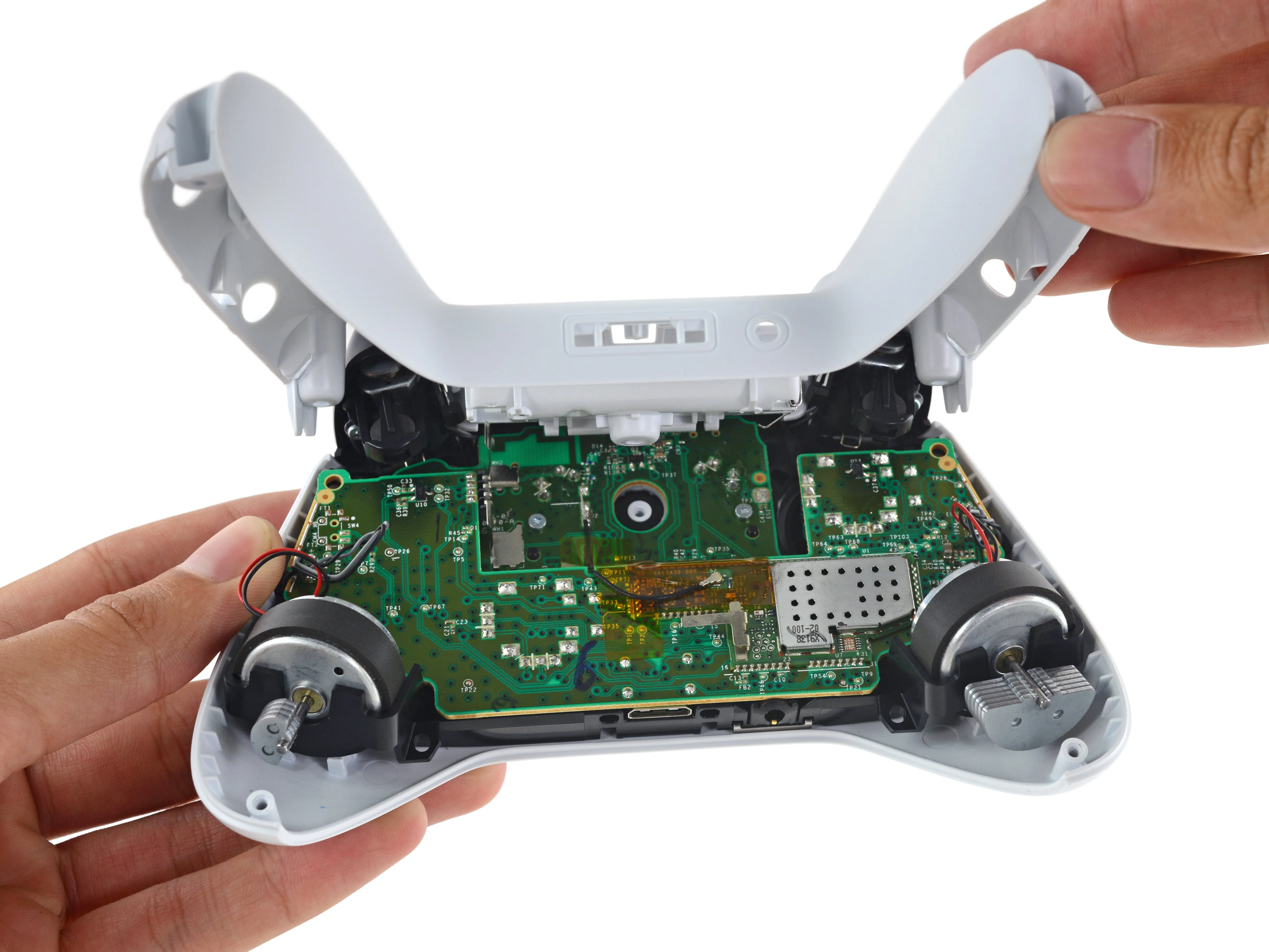

• Отщелкнув пластиковые панели, вы обнаружите на первый взгляд аккуратную сборку, укомплектованную четырьмя моторами тактильной отдачи.

• Но как только мы начинаем извлекать этого зверя, мы видим правду: если вы не умеете обращаться с паяльником, это процедура разборки по принципу 'все или ничего'.

• Мы решили выбрать вариант 'все' и просто разложить все по местам, не снимая.

• Красота - это только кожа, так же как и физические изменения этого контроллера. Внутри он во многом повторяет дизайн оригинального контроллера Xbox One - наши руководства будут актуальны для обеих моделей.

Комментарии к шагу

Новый контроллер добавил Bluetooth к существующему соединению WiFiDirect. Есть ли какие-нибудь замечания по этому поводу?

Что касается комментария 'Внутри это в основном тот же дизайн'. У меня было два оригинальных контроллера и контроллер Elite, у которого развился дрейф левого стика. Отличаются ли джойстики в контроллере One S или это одна и та же дрянная деталь? TIA.

Привет, Kooshmoose 5

Да, левые джойстики имеют одинаковые детали, и поэтому они взаимозаменяемы.

Да, я хотел бы знать, используются ли в сборках стиков те же серые пластиковые клипсы, которые со временем отваливаются после износа. Вы можете ответить, пожалуйста?

В версии eu также есть кронштейн перед секцией вентилятора.

Поэтому перед извлечением платы из корпуса после снятия клипсы usb

удалите и кронштейн

Шаг 19

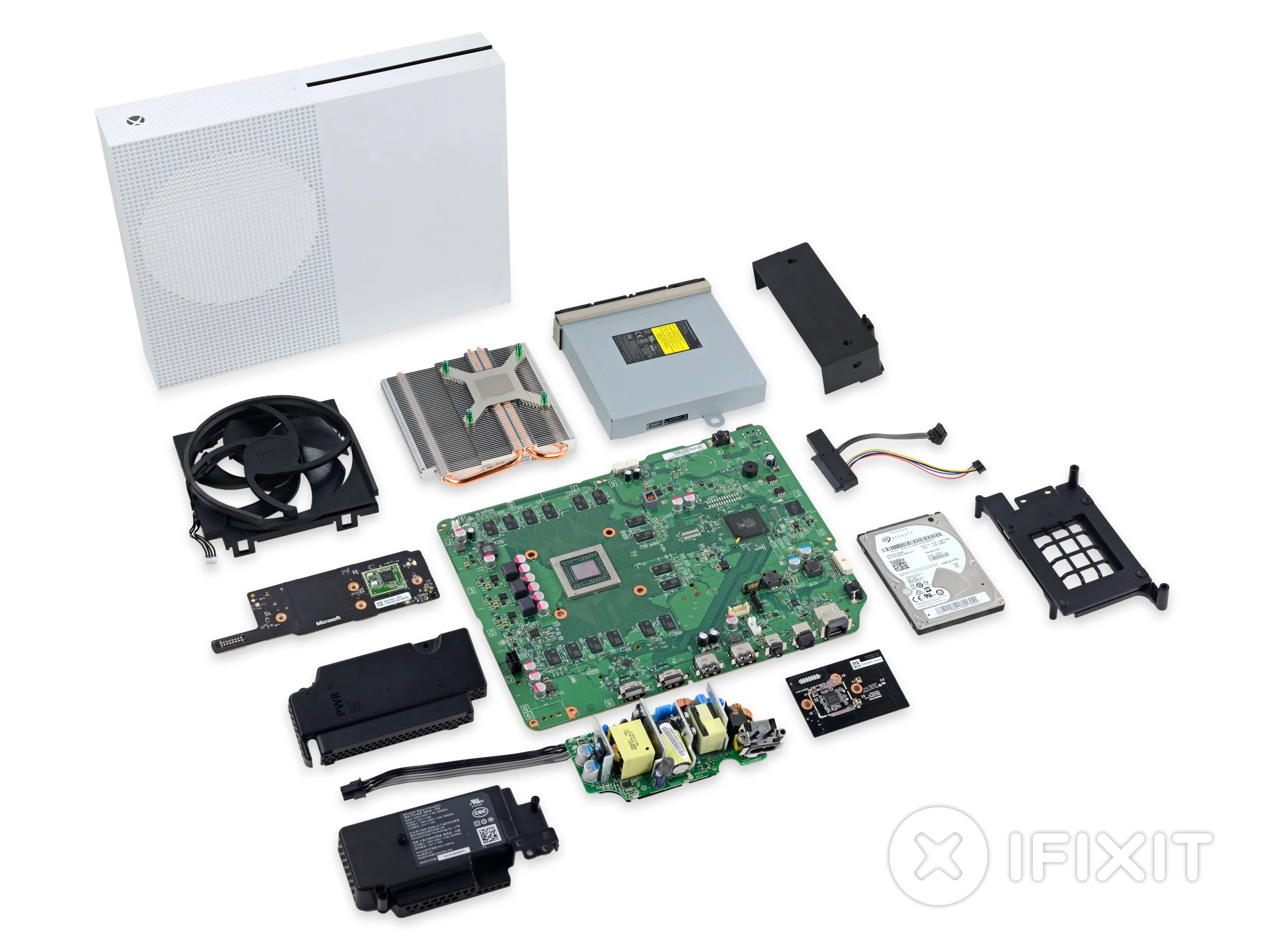

• Вот и все! Пора разложить детали и рассчитать оценку ремонтопригодности.

Вывод

• Чтобы разобрать всю консоль, требуется всего несколько инструментов.
• Внутри чистая модульная конструкция позволяет легко заменить накопители, вентилятор, радиатор, блок питания, плату беспроводной связи и переднюю дочернюю плату.
• Меньшее количество скрепляющихся панелей корпуса и более простое расположение защелок делают открытие Xbox этого поколения более простым, чем его предшественников.
• Замена жесткого диска потребует как аннулирования гарантии, так и сложного взлома, чтобы сделать его работоспособным.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - самый простой ремонт)

Комментарии к статье

Мой вопрос заключается в том, является ли контроллер SATA на материнской плате интерфейсом SATA III; в руководстве по разборке (которое, кстати, просто замечательное!) упоминается только то, что сам жесткий диск объемом 2 ТБ является интерфейсом SATA III. Согласно руководству по разборке Xbox One (оригинального) и этому руководству по разборке, Xbox One и Xbox One S используют один и тот же южный мост; из этого следует, что Xbox One S способен работать только на скорости SATA II, независимо от того, что в нем установлен диск SATA III.

Я погуглил южный мост X861949, и он точно такой же, как в первом Xbone.

Это не имеет значения: ни один жесткий диск не сможет приблизиться к пределам шины SATA II, не говоря уже о шине SATA III. Чтобы увидеть разницу, нужен очень быстрый SSD, а ОС XBone, по слухам, не поддерживает TRIM, что ограничило бы срок службы.

задаюсь вопросом о возможности клонирования HDD на SSD. кто-нибудь уже пробовал это сделать?

Я надеюсь, что кто-то попробует, потому что я хочу знать, можно ли это сделать.

Один пользователь клонировал свой 500-гигабайтный hdd на 500-гигабайтный SSD, и это сработало, не уверен, что клонирование источника больше, чем цель, все еще будет работать.

Я могу подтвердить, что это сработает. У меня оригинальная модель Xbox One, и я поставил туда жесткий диск на 2 ТБ, никаких проблем. Это даже не так сложно, как кажется этим ребятам. Вы просто подключаете оригинальный жесткий диск к компьютеру и создаете его образ (образ в стиле dd, я использую для этого Win32DiskImager в Windows), а затем записываете образ на новый диск.

Если новый диск больше (что, в общем-то, и нужно), загрузите GParted и увеличьте раздел с данными. Все они NTFS, никаких проприетарных вещей, как в 360. Сработало с первой попытки.

https://www.ludvikjerabek.com/2014/07/14/...

Я использовал это руководство, когда менял 500-гигабайтный жесткий диск Xbox One на гибридный диск Seagate 1tb sshd (практически тот же диск, который MS использует в элитной консоли Xbox One). Я бы рекомендовал эту операцию всем, кто полностью понимает инструкции и готов пожертвовать гарантией.

Да, я установил samsung evo 850 500gb ssd в свой xbox. Процесс клонирования довольно прост. Требуется немного знаний о linux. Однако я не знаю, поддерживает ли XB1 обрезку.

А в Fallout 4 значительно уменьшилось время загрузки. Теперь в нее действительно можно играть. 15-20 секунд загрузки против 1-2 минут

Я знаю, что это старая тема...... Я только что поменял SSD на 2 ТБ на своем One S, и мне это нравится. Я заметил лучшую загрузку в играх.

Полагаю, вы не заметили, где находится ИК-датчик (не бластер) на этом устройстве по сравнению с Xbox One?

В оригинальном xbox one нет ИК-бластера, приходится использовать kinect.

Как вы думаете, может ли xbox one s иметь водяное охлаждение? Какой водоблок для процессора можно установить на него, потому что я собираюсь экспериментировать на 500gb модели...

https://imgur.com/a/EZuso Да, можно, с небольшими изменениями.

Почти уверен, что у него 8 гигов оперативной памяти DDR3, а не GDDR3.

Возможно, вы правы. Samsung указывает эти чипы как 'gDDR3' (в отличие от GDDR3) - но если вы прочитаете мелкий шрифт, то это не классифицируется как GDDR3, а скорее SDDR3 SDRAM. Возможно, Samsung мутит воду, используя в названии продукта строчную букву 'g', которая не имеет никакого отношения к стандарту GDDR3.

Совместим ли вентилятор Xbox One с вентилятором One S? Кажется, что они выглядят почти одинаково, но...

Нет, не совместим

Можно ли переориентировать кнопку питания или она закреплена там навсегда? Я спрашиваю об этом, потому что, когда я держу свой 2 Тб вертикально, используя подставку, дисплей кнопки питания очень мешает мне.

Я, возможно, разберу свой и добавлю к нему подсветку, а также попробую покрутить кнопку.

Благодаря вам, ребята, я решился открыть свой маленький шумный X-Box и установить в него вентилятор для ПК. Самой шумной частью с тех пор стал новый жесткий диск на 2 ТБ, который я установил, пока корпус был открыт. Фотографии здесь: https://1drv.ms/f/s!Ap7h5FFmvMougR0R5fCx...

Круто, извините за невежество, но подключается ли он прямо к материнской плате xbox без какой-либо специальной пайки и т.д.?

Нет, не подключается. Мне пришлось отрезать коннекторы от оригинального вентилятора ПК и вентилятора X-Box и соединить их заново с помощью коннекторов 3M Scotchlok. Поскольку я не являюсь экспертом-технологом, я просто предположил, что это будет стандартный ШИМ-вентилятор с проприетарным разъемом. Отрезав кабели, я подключил разъем X-Box к кабелям вентилятора Noctua в том же порядке, в каком они выходили из мотора вентилятора X-Box (слева направо: Noctua: черный, синий, голубой; X-Box - все черные). Надеюсь, вы поймете, что я пытаюсь сказать, поскольку английский - не мой родной язык. После этого я поиграл несколько часов, и у меня нет никаких проблем с нагревом.

Я думал о замене внутреннего HDD на SSD, чтобы улучшить скорость работы консоли и особенно время загрузки игр. После того как я увидел хорошие отзывы на youtube о людях, использующих внешние SSD, подключенные через USB 3.0, я передумал и добавил внешний SSD к Xbox One S. Я использовал SSD 'Samsung Extreme 500' емкостью 240 ГБ (который отлично работает, даже если в меню Xbox он показывает только 230). Скорость увеличилась! :-)

Я сделал вот что.

Есть ли на печатной плате антенный порт, который позволил бы вам добавить внешнюю антенну для лучшего приема беспроводного контроллера?

На блоке WiFi сбоку есть два антенных порта, а на Bluetooth спереди, похоже, нет. Извините. :|
