Разборка беспроводного контроллера Xbox One

Что вам нужно

Инструменты

Инструмент для вскрытия iFixit | Источник - ifixit.com
Отвертка TR8 Torx Security Screwdriver | Источник - ifixit.com
Отвертка T6 Torx | Источник - ifixit.com
Пинцет | Источник - ifixit.com

Шаг 1 Приобретите контроллер Xbox One

Беспроводной контроллер Xbox One Teardown, Получение контроллера Xbox One: шаг 1, изображение 1 из 1 — Разборка беспроводного контроллера Xbox One, получение контроллера Xbox One: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Начните с того, что у вас есть контроллер Xbox One (:

Шаг 2 Открутите первый винт

Разборка беспроводного контроллера Xbox One, удаление первого винта: шаг 2, изображение 1 из 2 | Источник - ifixit.com

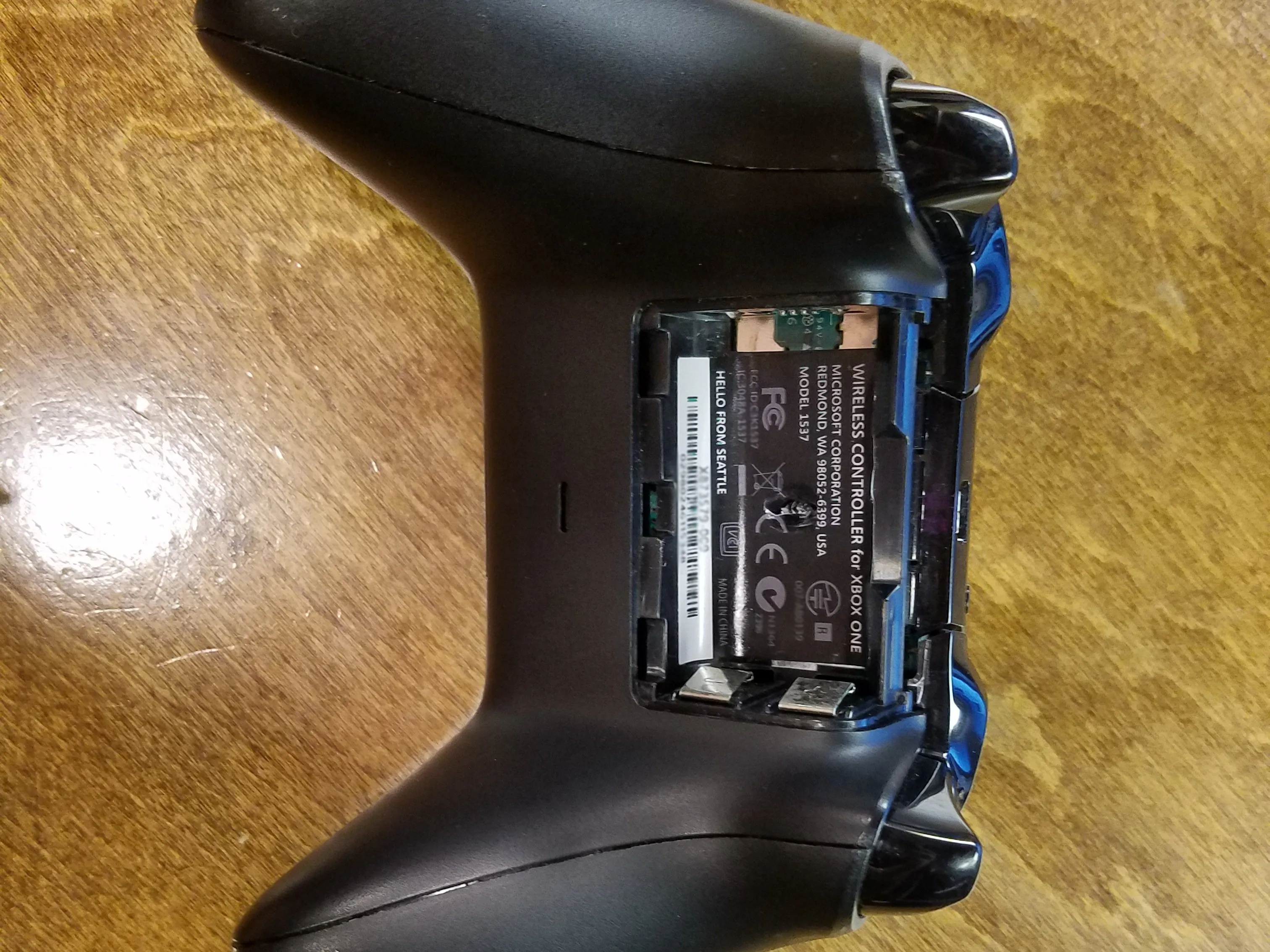

Разборка беспроводного контроллера Xbox One, извлечение первого винта: шаг 2, изображение 2 из 2 — Разбор беспроводного контроллера Xbox One, извлечение первого винта: шаг 2, изображение 2 из 2 | Источник - ifixit.com

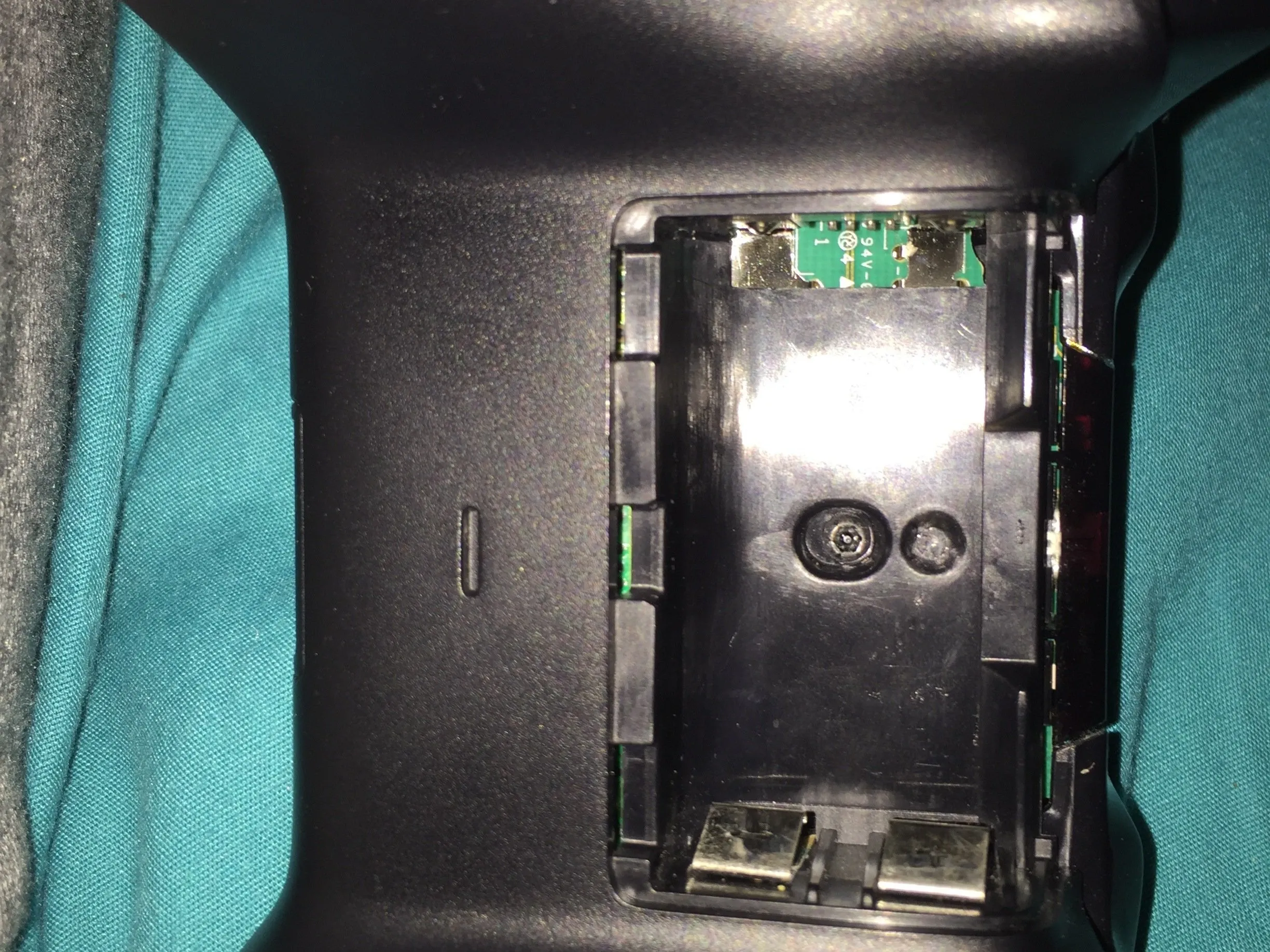

Начните с извлечения батарейного блока и обнажения винта безопасности T8. Винт должен быть скрыт за гарантийной наклейкой.

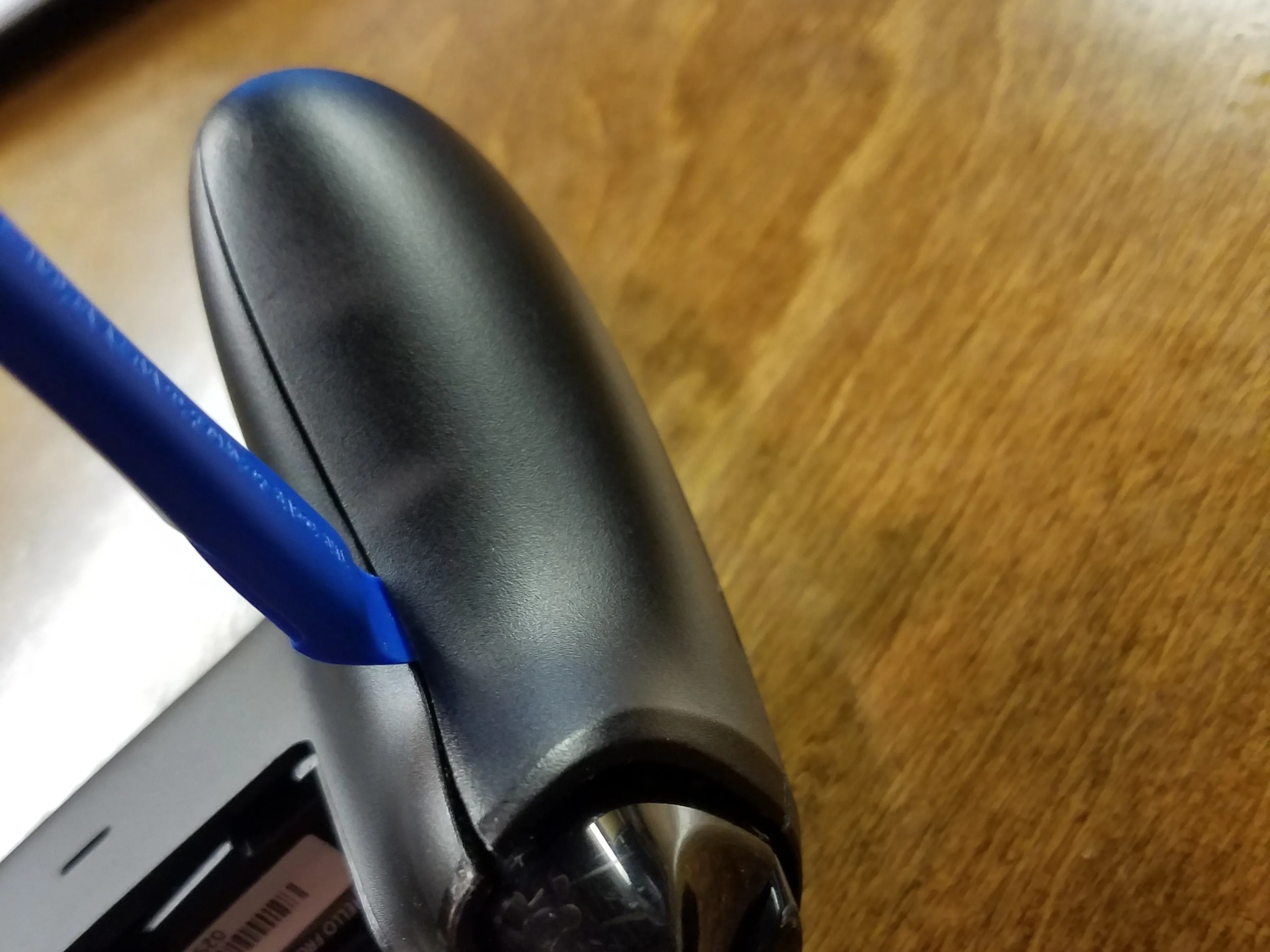

Шаг 3 Снимите боковые панели

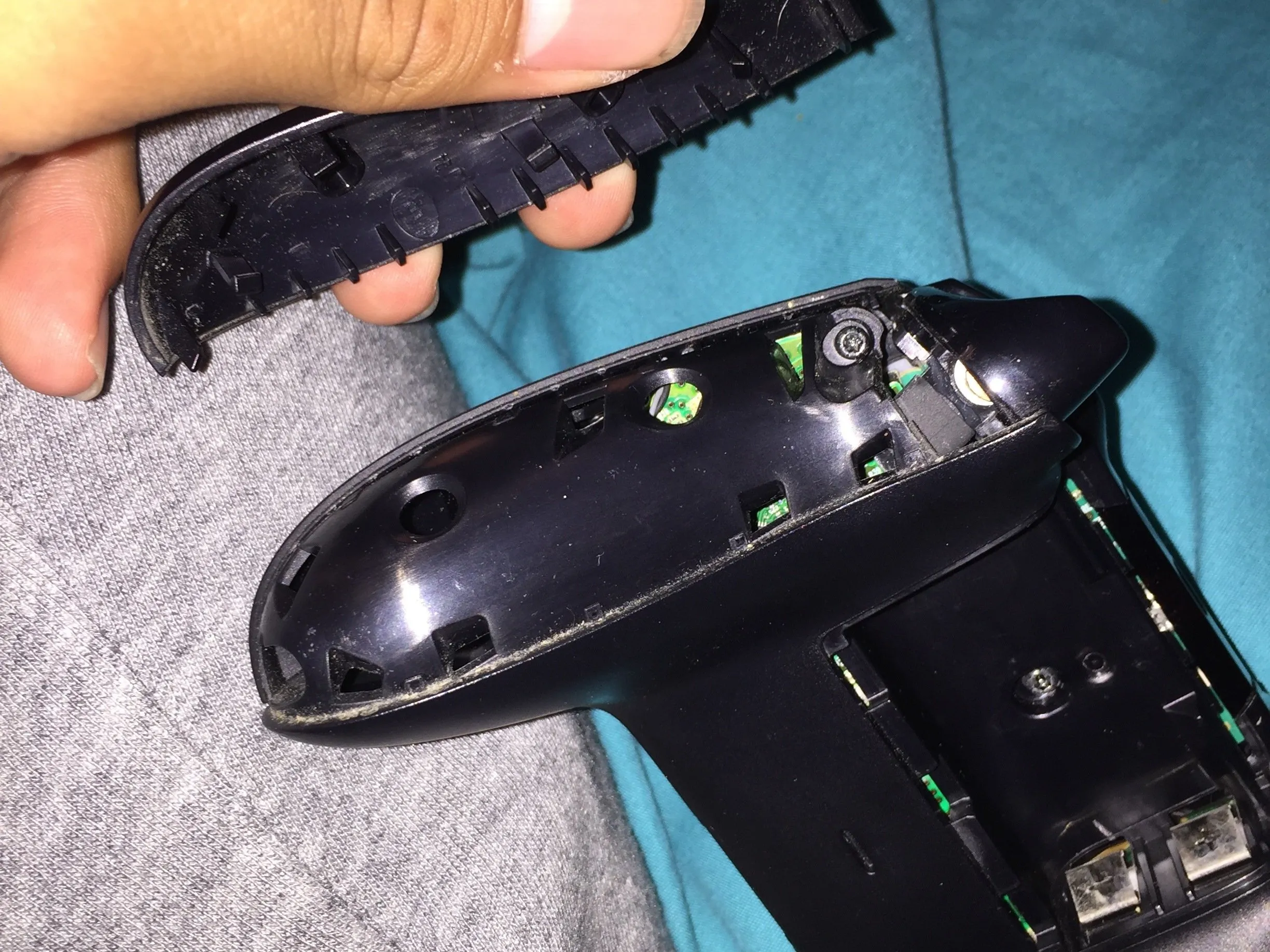

Разбор беспроводного контроллера Xbox One, снятие боковых панелей: шаг 3, изображение 1 из 3 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, снятие боковых панелей: шаг 3, изображение 2 из 3 — Разбор беспроводного контроллера Xbox One, снятие боковых панелей: шаг 3, изображение 2 из 3 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, снятие боковых панелей: шаг 3, изображение 3 из 3 — Разбор беспроводного контроллера Xbox One, снятие боковых панелей: шаг 3, изображение 3 из 3 | Источник - ifixit.com

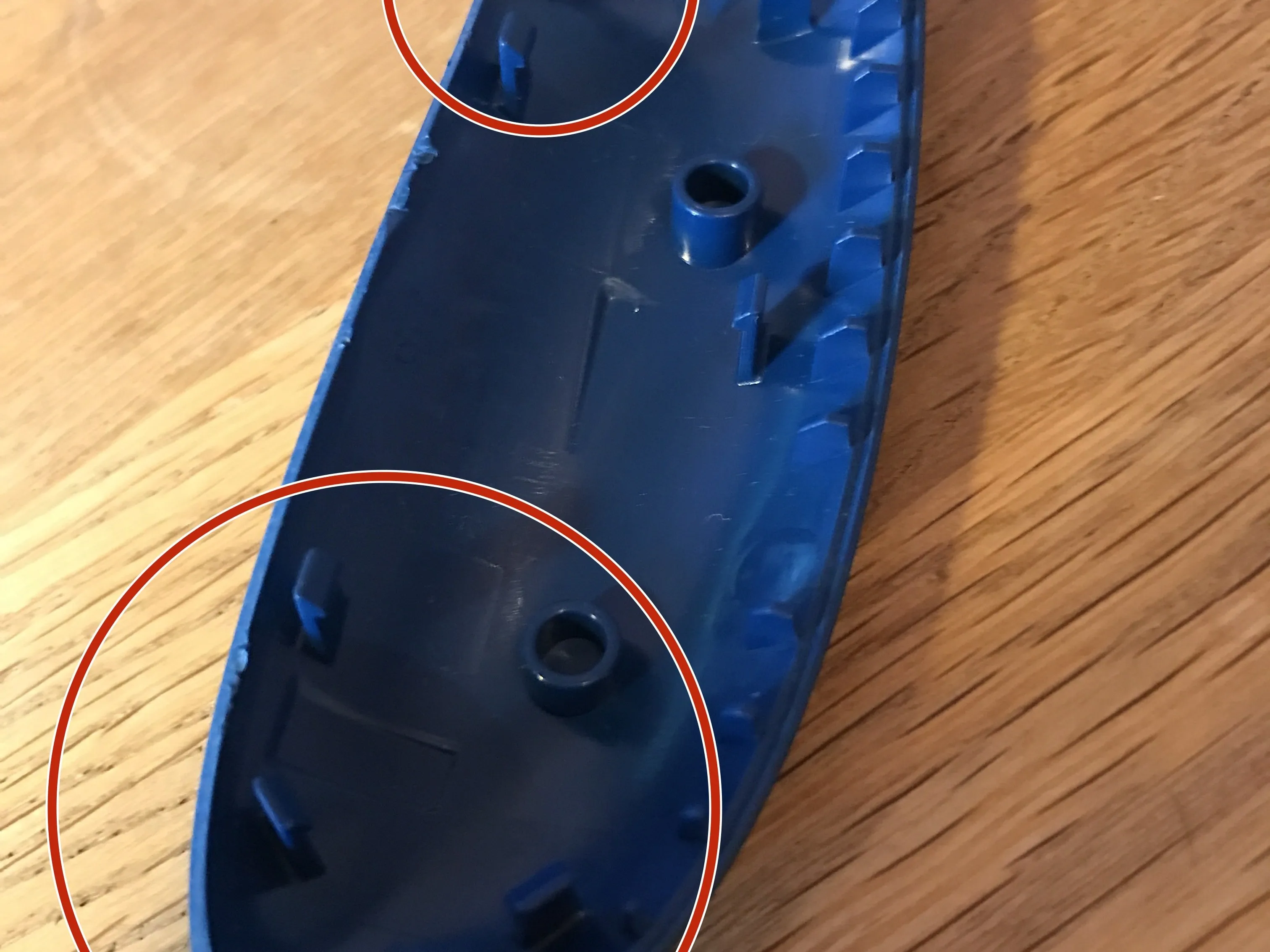

Снимите боковые панели, обнажив второй винт безопасности T8, используя пассатижи, инструмент Делаете.ру для открывания или ногти - каждый выбор интересен.

Шаг 4 Выкрутите все винты

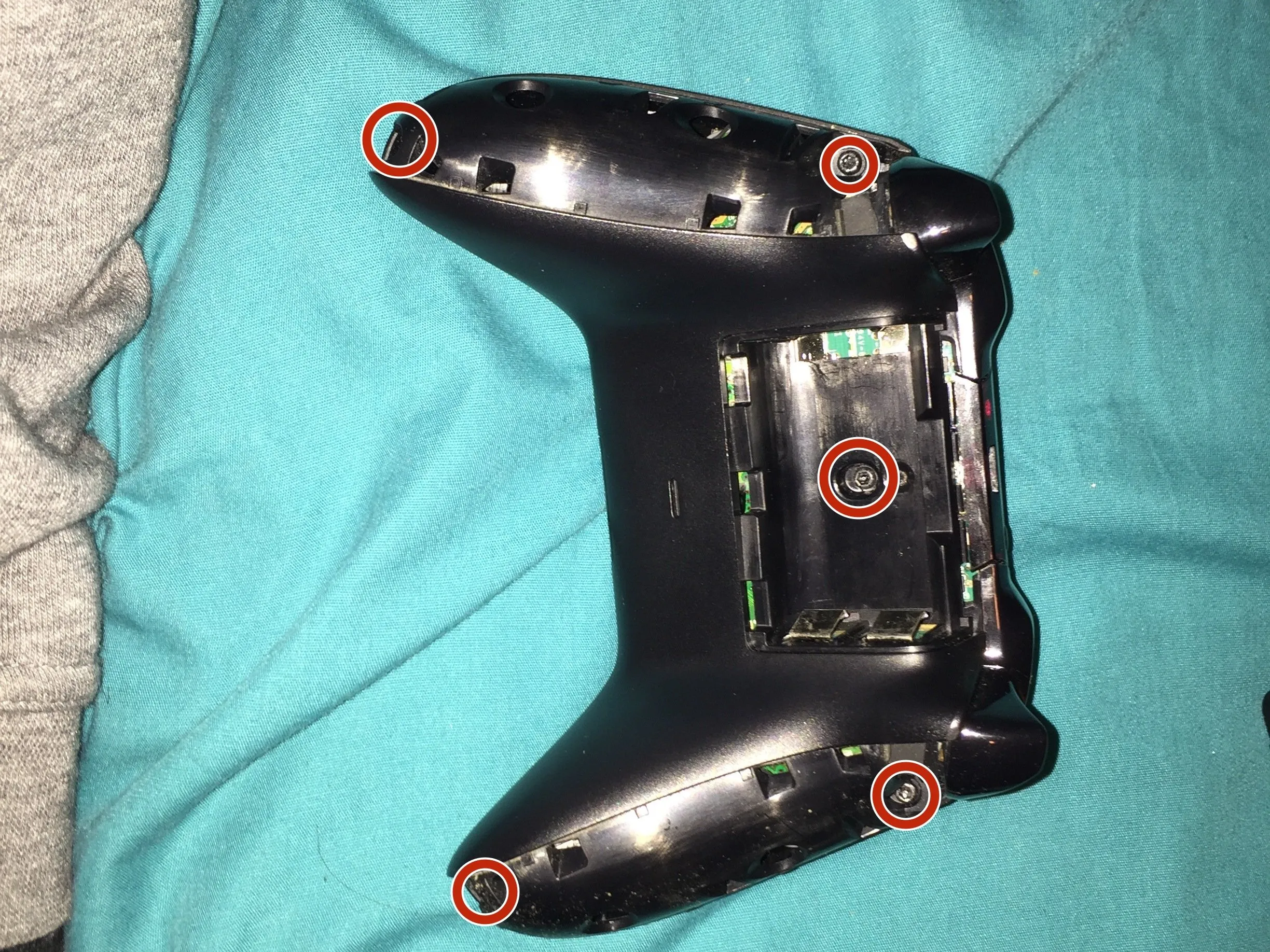

Разборка беспроводного контроллера Xbox One, открутите все винты: шаг 4, изображение 1 из 1 — Разбор беспроводного контроллера Xbox One, откручиваем все винты: шаг 4, изображение 1 из 1 | Источник - ifixit.com

Сняв все боковые панели, вы обнаружили все 5 винтов безопасности T8!

Шаг 5 Снимите лицевую панель

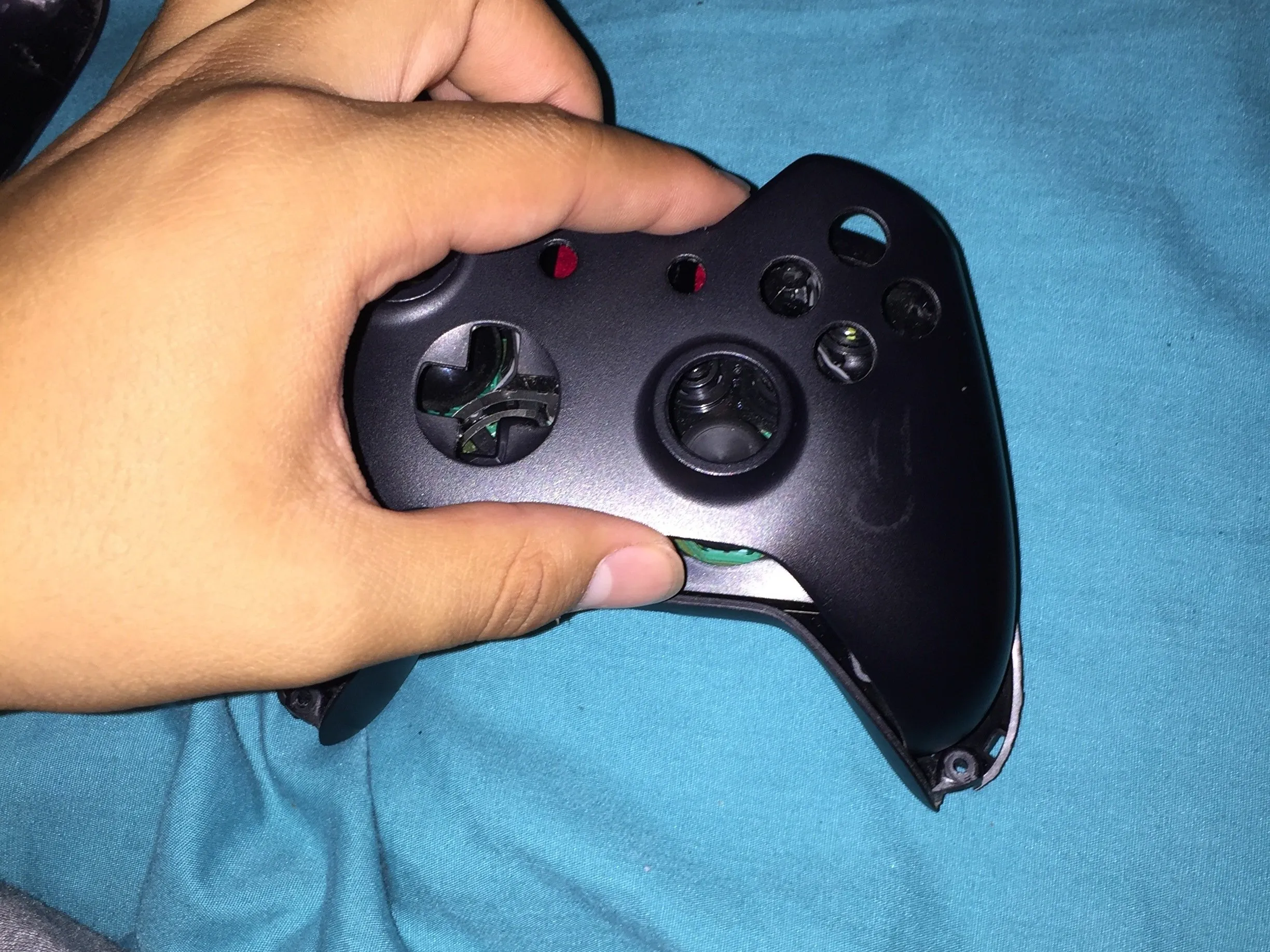

Разборка беспроводного контроллера Xbox One, снятие лицевой панели: шаг 5, изображение 1 из 3 — Разбор беспроводного контроллера Xbox One, снятие лицевой панели: шаг 5, изображение 1 из 3 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, снятие лицевой панели: шаг 5, изображение 2 из 3 — Разбор беспроводного контроллера Xbox One, снятие лицевой панели: шаг 5, изображение 2 из 3 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, снятие лицевой панели: шаг 5, изображение 3 из 3 — Разбор беспроводного контроллера Xbox One, снятие лицевой панели: шаг 5, изображение 3 из 3 | Источник - ifixit.com

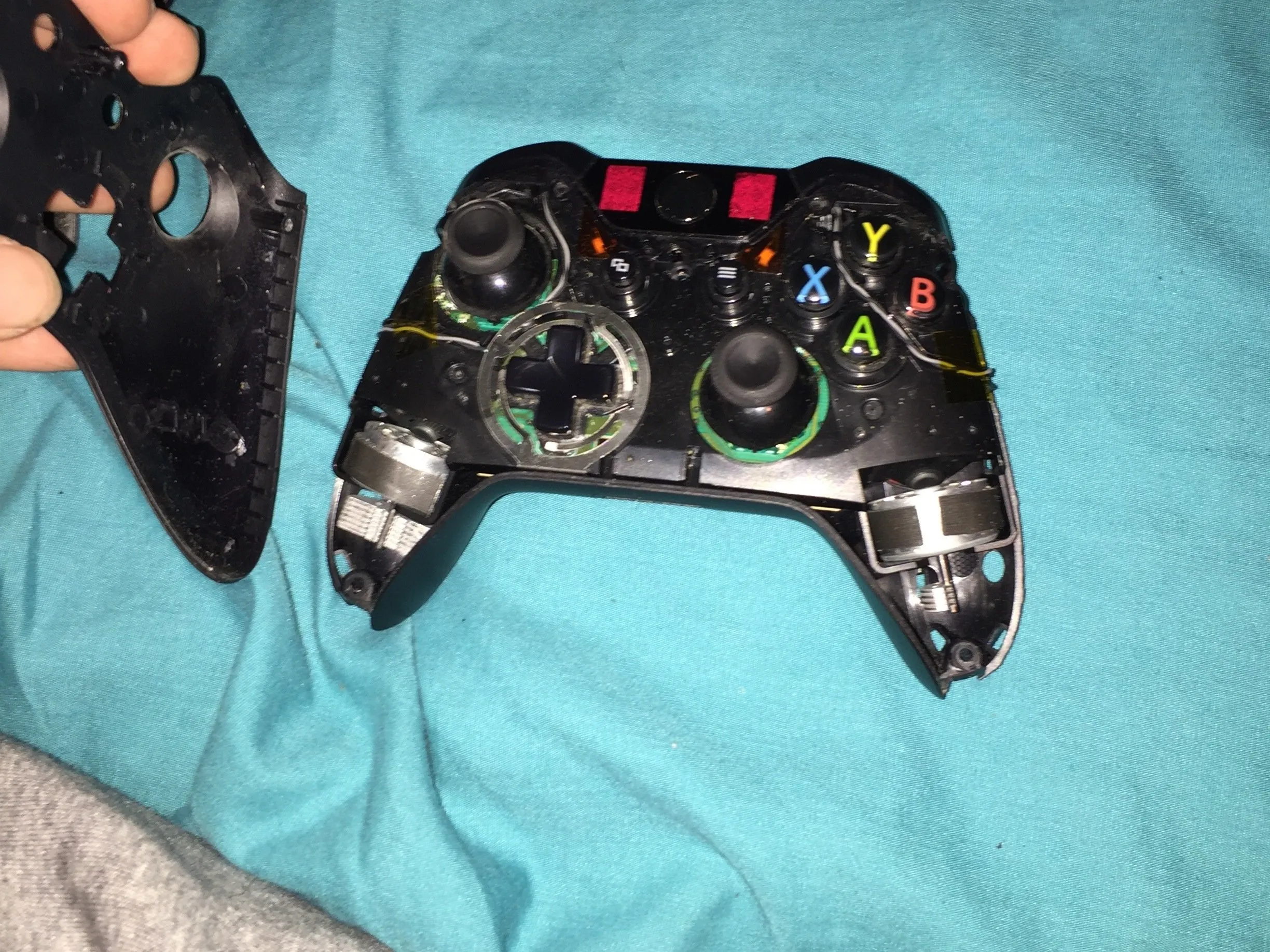

После удаления винтов безопасности T8 снимите лицевую панель.

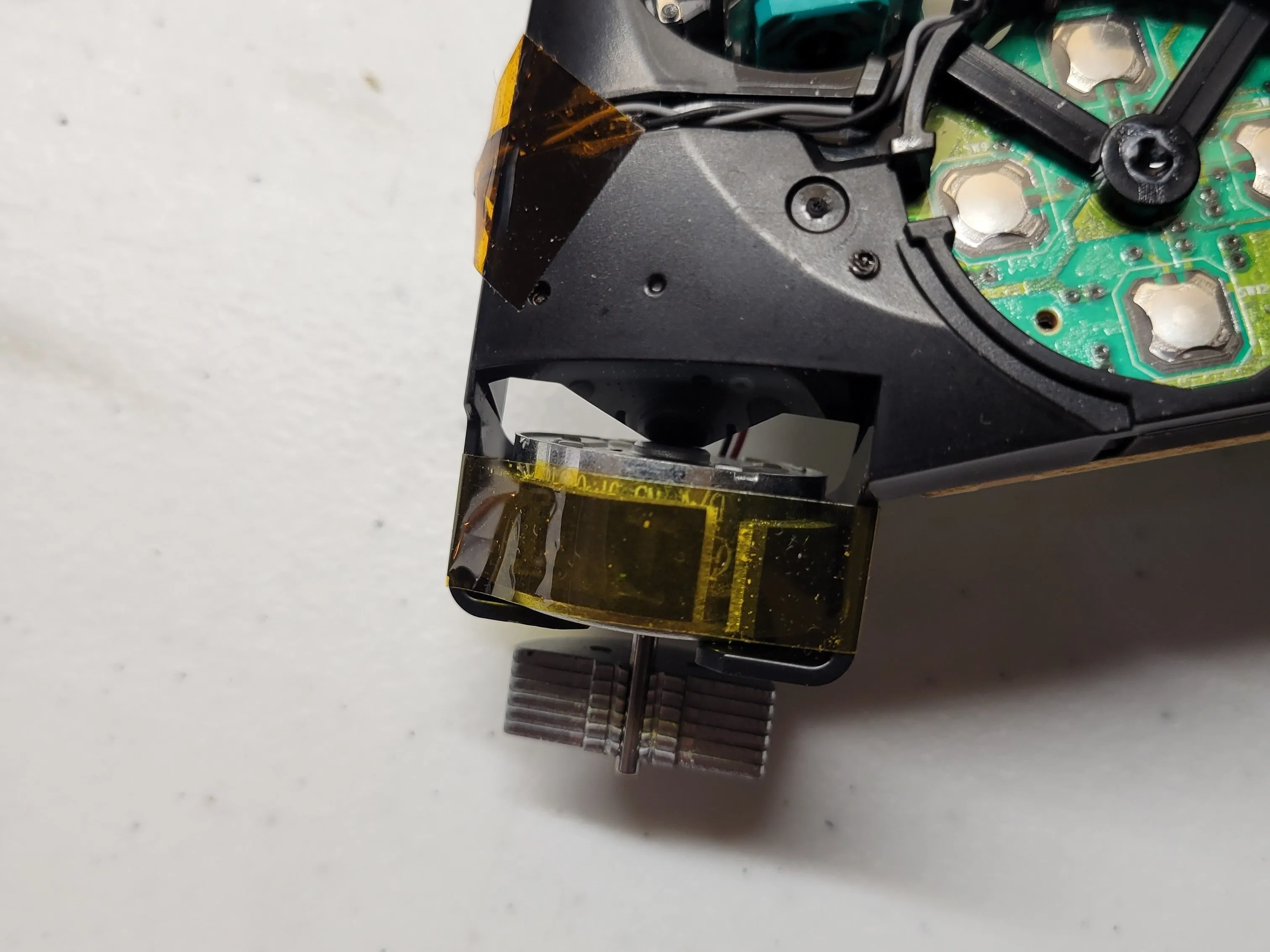

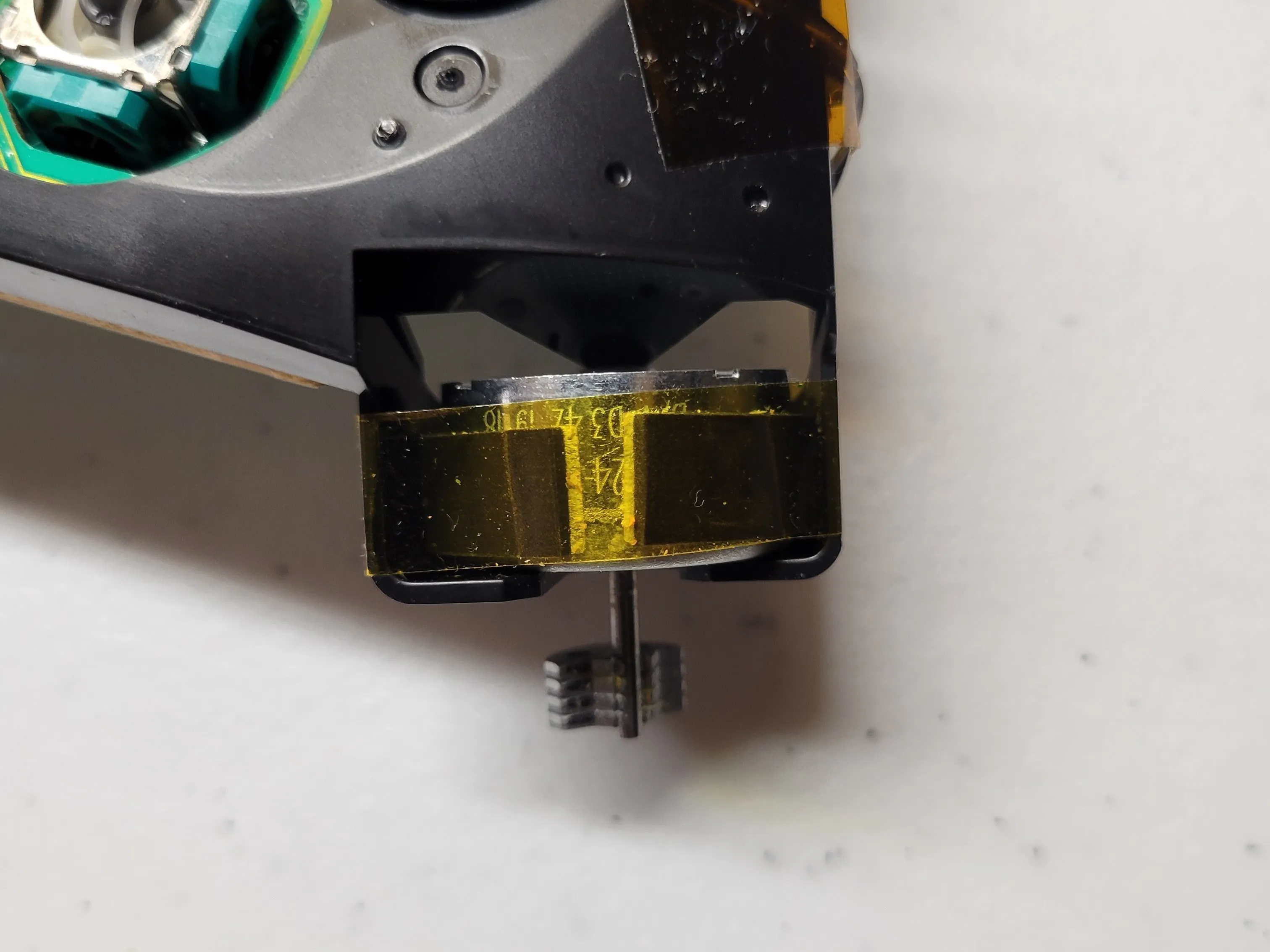

Шаг 6 Закрепите скотчем моторы

Разборка беспроводного контроллера Xbox One, заклеивание моторов для регулировки громкости: шаг 6, изображение 1 из 2 — Разборка беспроводного контроллера Xbox One, отклейка моторов: шаг 6, изображение 1 из 2 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, отклейка моторов с гулом: шаг 6, изображение 2 из 2 — Разборка беспроводного контроллера Xbox One, заклейка моторов румпеля: шаг 6, изображение 2 из 2 | Источник - ifixit.com

Закрепите моторчики румпеля скотчем, чтобы они не выпали.

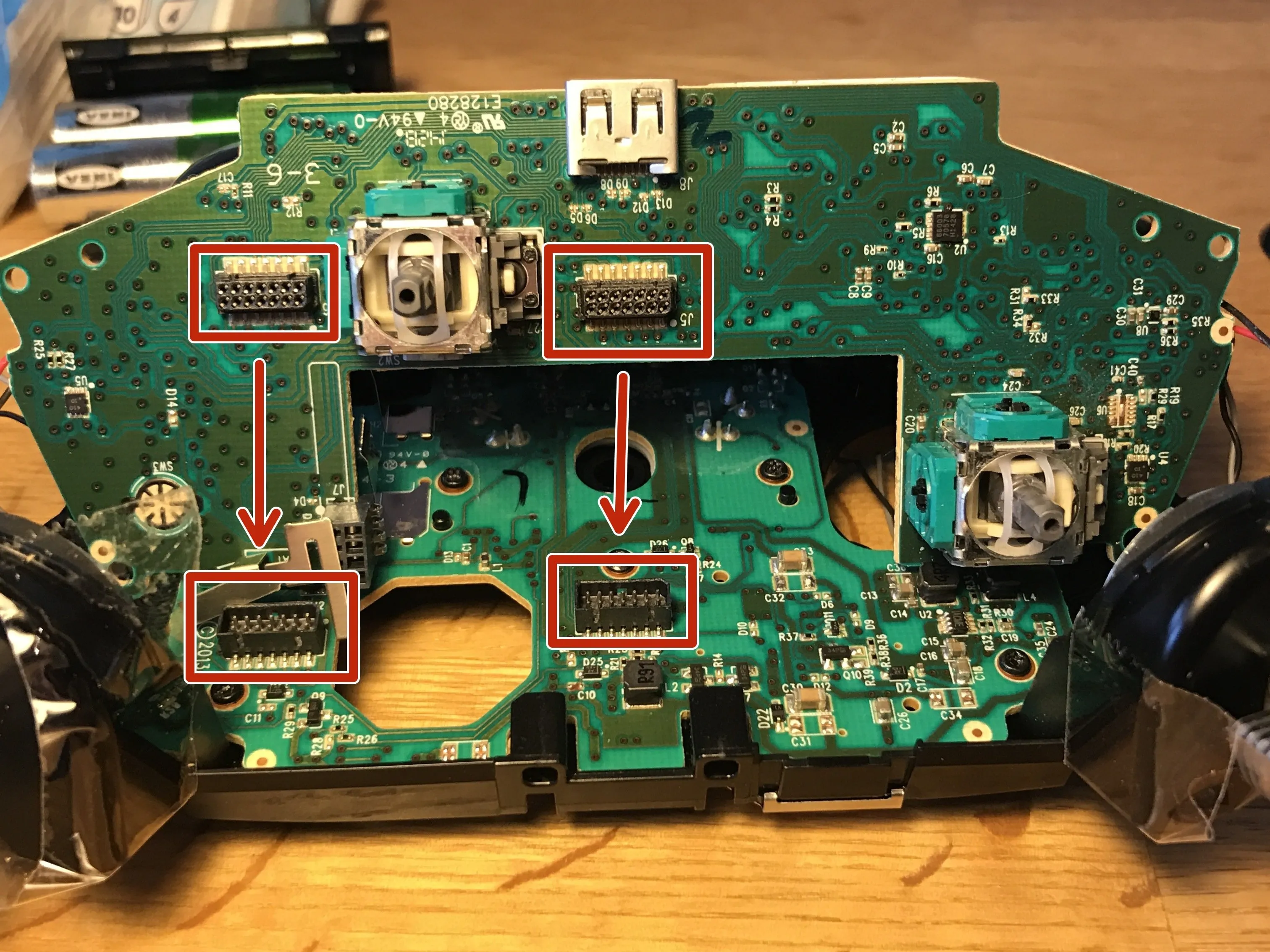

Шаг 7 Выкрутите винты T6

Разбор беспроводного контроллера Xbox One, извлечение винтов T6: шаг 7, изображение 1 из 3 — Разборка беспроводного контроллера Xbox One, удаление винтов T6: шаг 7, изображение 1 из 3 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, извлечение винтов T6: шаг 7, изображение 2 из 3 — Разбор беспроводного контроллера Xbox One, извлечение винтов T6: шаг 7, изображение 2 из 3 | Источник - ifixit.com

Разборка беспроводного контроллера Xbox One, извлечение винтов T6: шаг 7, изображение 3 из 3 — Разбор беспроводного контроллера Xbox One, извлечение винтов T6: шаг 7, изображение 3 из 3 | Источник - ifixit.com

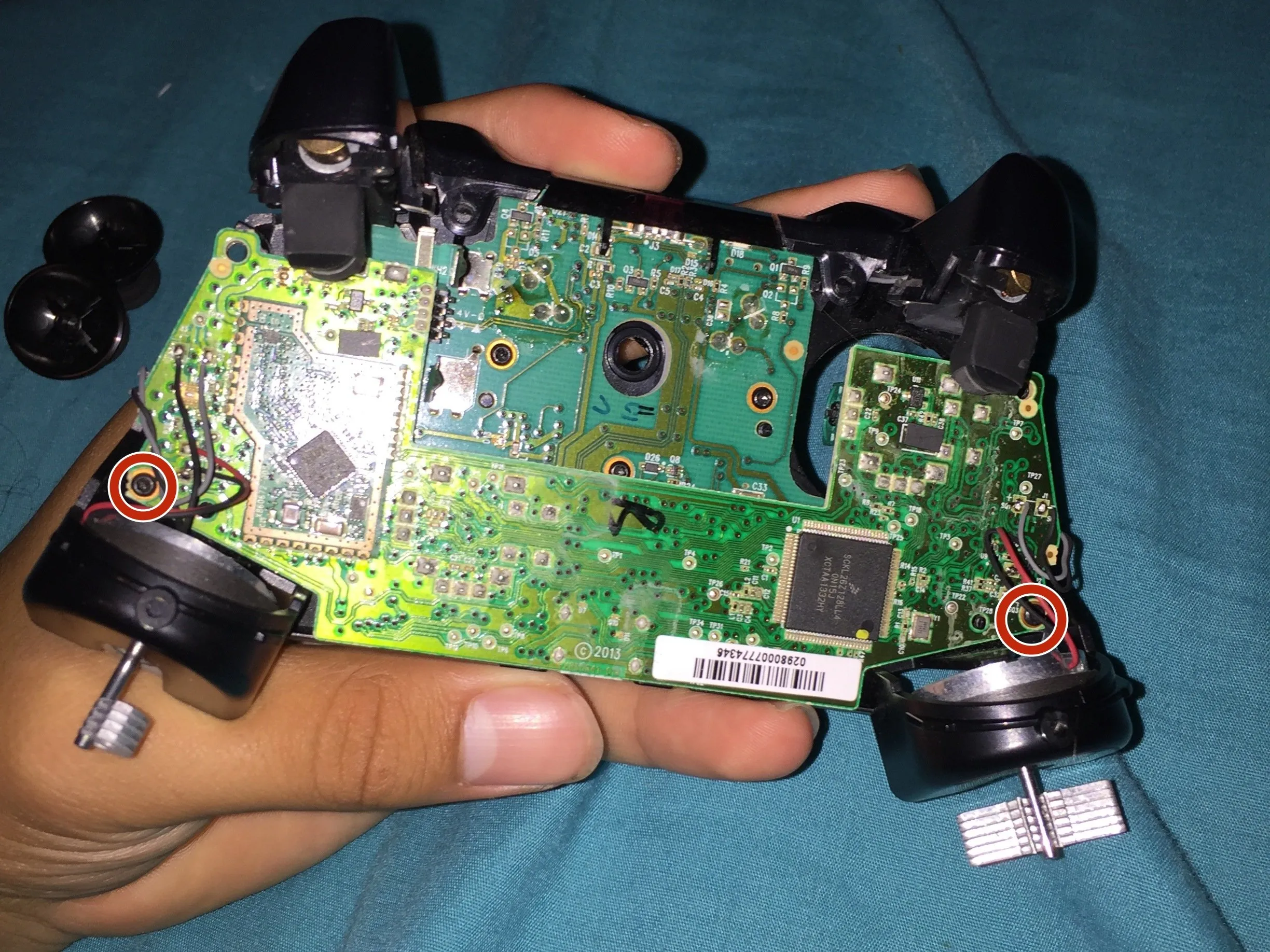

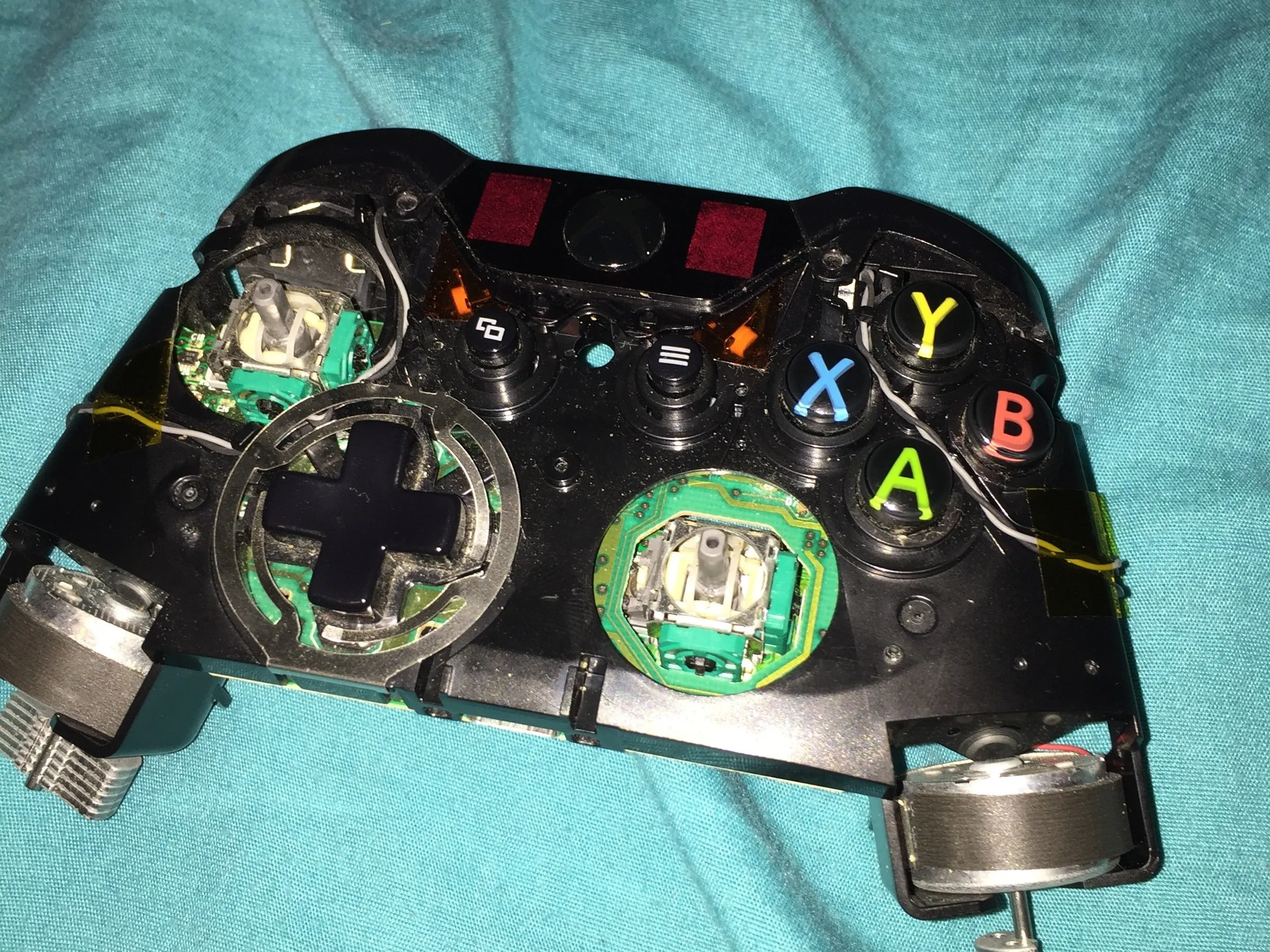

Открутите винты T6, чтобы извлечь печатную плату.
Чтобы отделить разъемы, нужно потянуть за них.
Следите за проводами! Вы не сможете полностью снять печатную плату, не отсоединив провода, а это требует пайки.

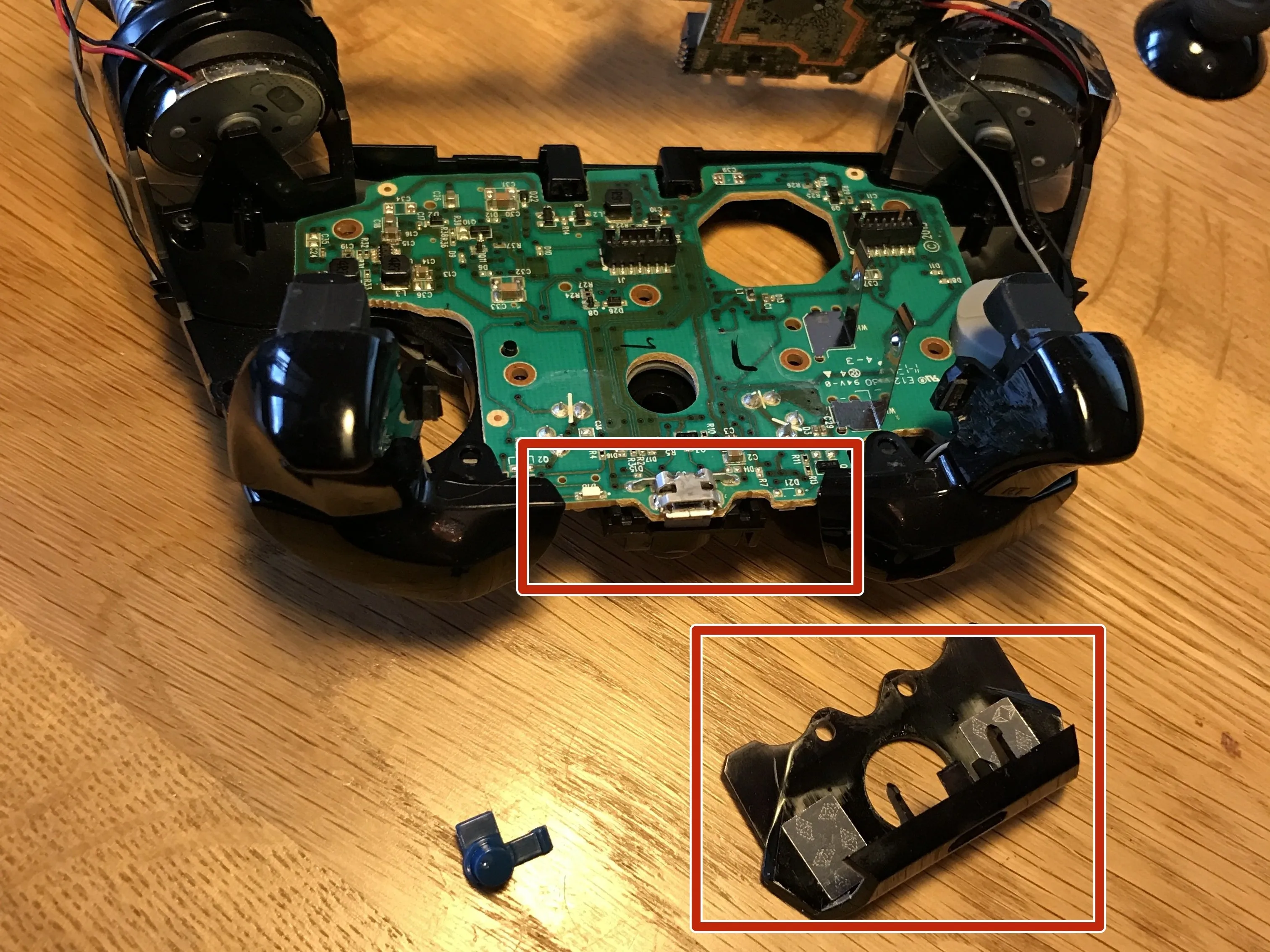

Шаг 8

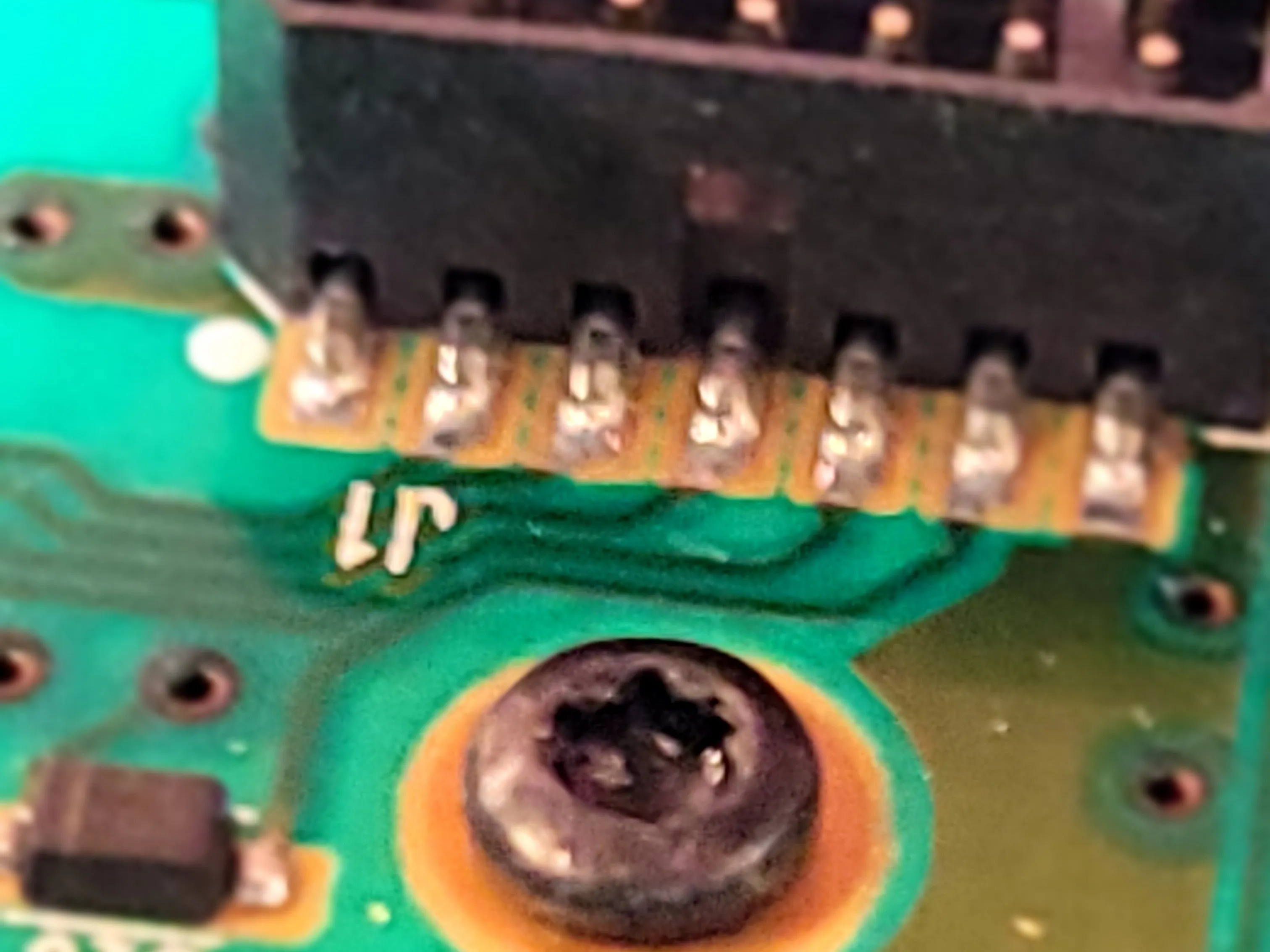

Разбор беспроводного контроллера Xbox One: шаг 8, изображение 3 из 3 | Источник - ifixit.com

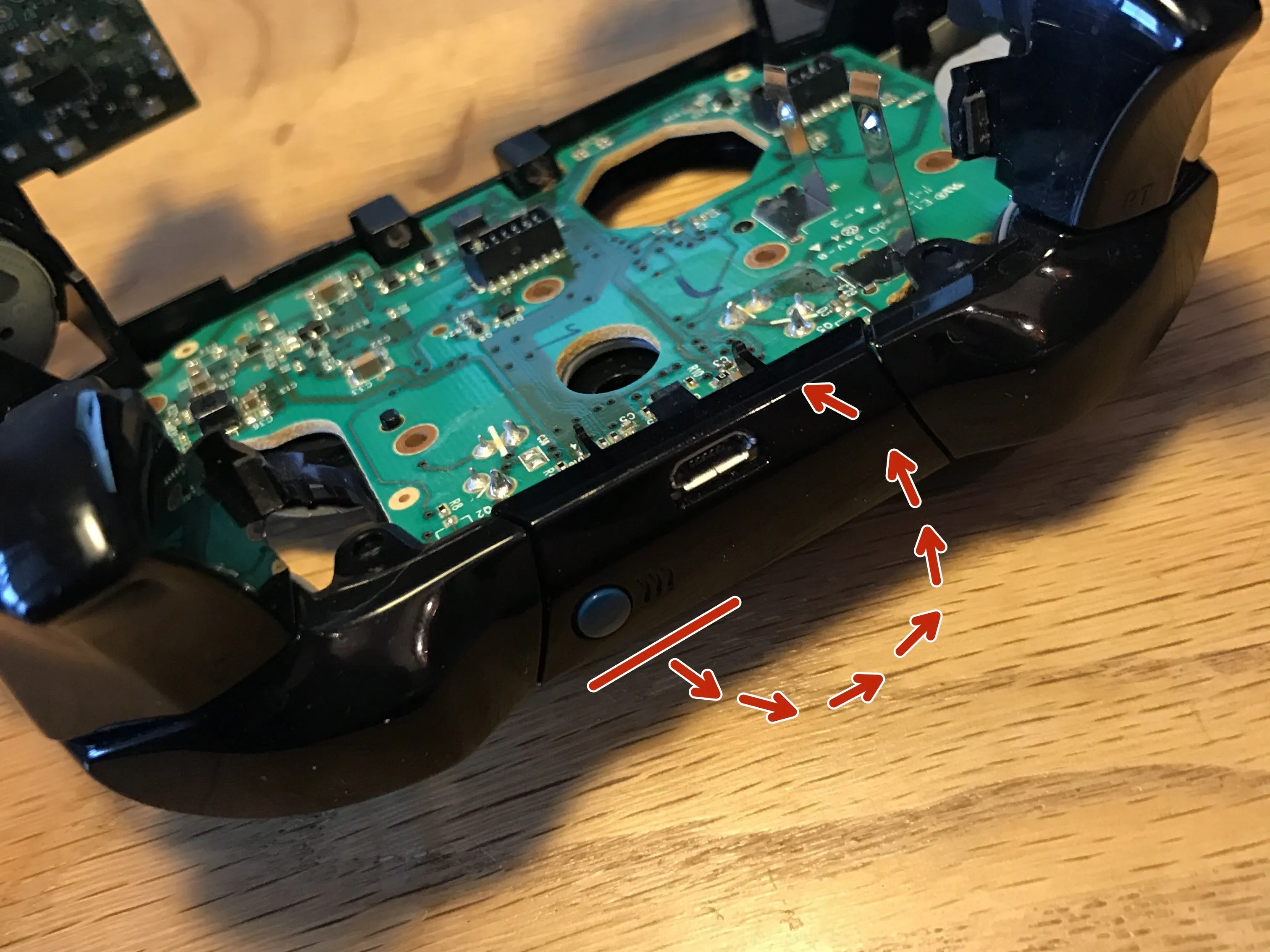

Снимите верхнюю крышку, она откидывается.
Необходимо выкрутить 6 винтов T6.

Комментарии к шагу

Я пытаюсь собрать контроллер, но застрял на этом шаге, я не могу понять, как кнопка синхронизации вставляется обратно, все, что я пробовал, похоже, приводит к тому, что она либо поворачивается, когда крышка снова надета, либо теряет свою 'пружину', так что она остается нажатой.

У меня тоже были проблемы с этим, но, кажется, я разобрался. Сама кнопка синхронизации имеет две вкладки, очень длинная вкладка должна входить в слот рядом с кнопкой Xbox, которая удерживает ее на месте.

https://i.imgur.com/NGU6oUl.jpg

Под ней также есть крестообразный выступ, который должен соприкасаться с белой кнопкой на плате, а также клейкая полоска, которая наклеивается на кнопку синхронизации, когда она находится внутри. (Блестящая серая штука на фотографии).

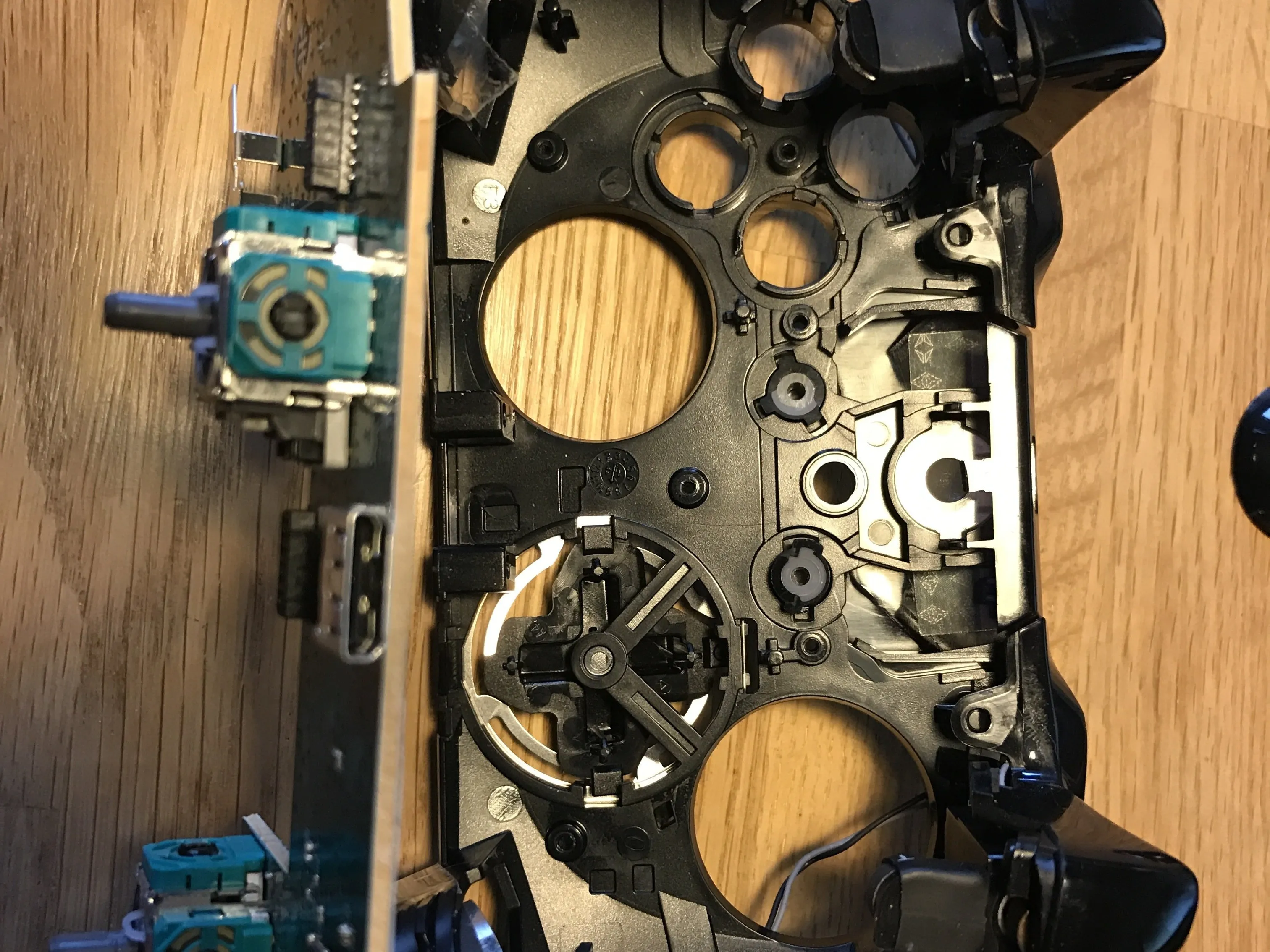

Шаг 9

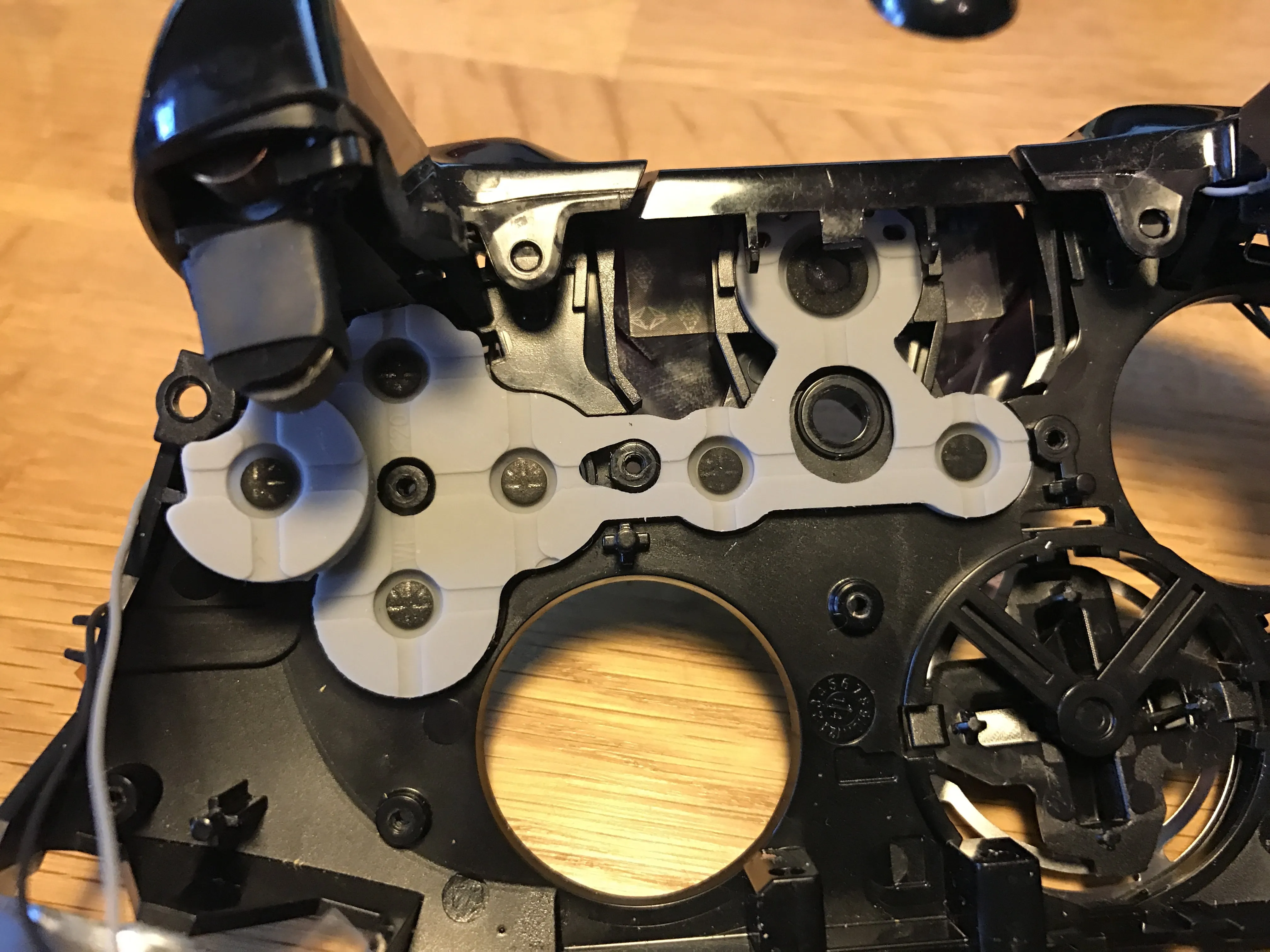

Разбор беспроводного контроллера Xbox One: шаг 9, изображение 3 из 3 | Источник - ifixit.com

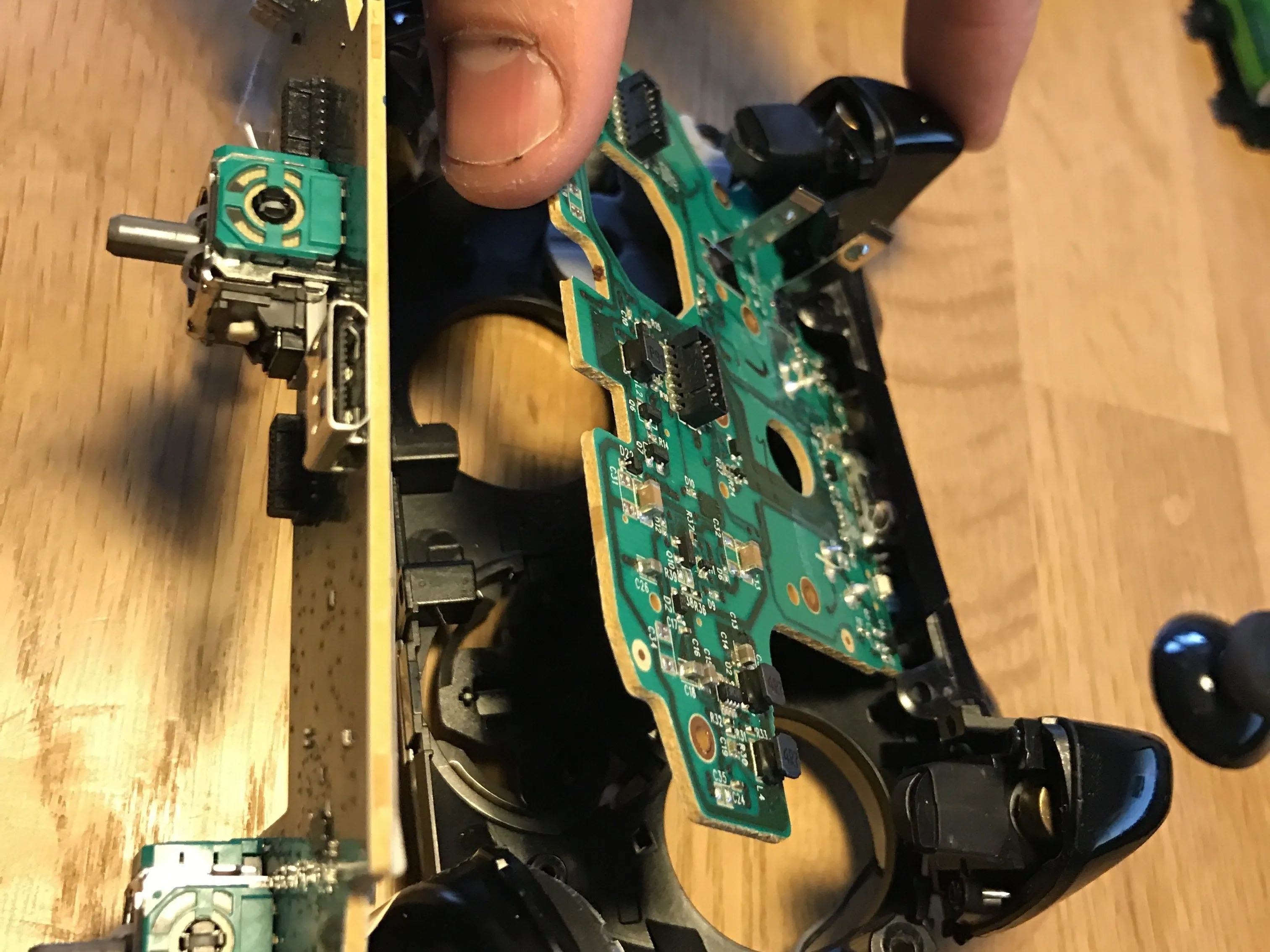

Снимите печатную плату
Под резиной находятся кнопки A B X Y.

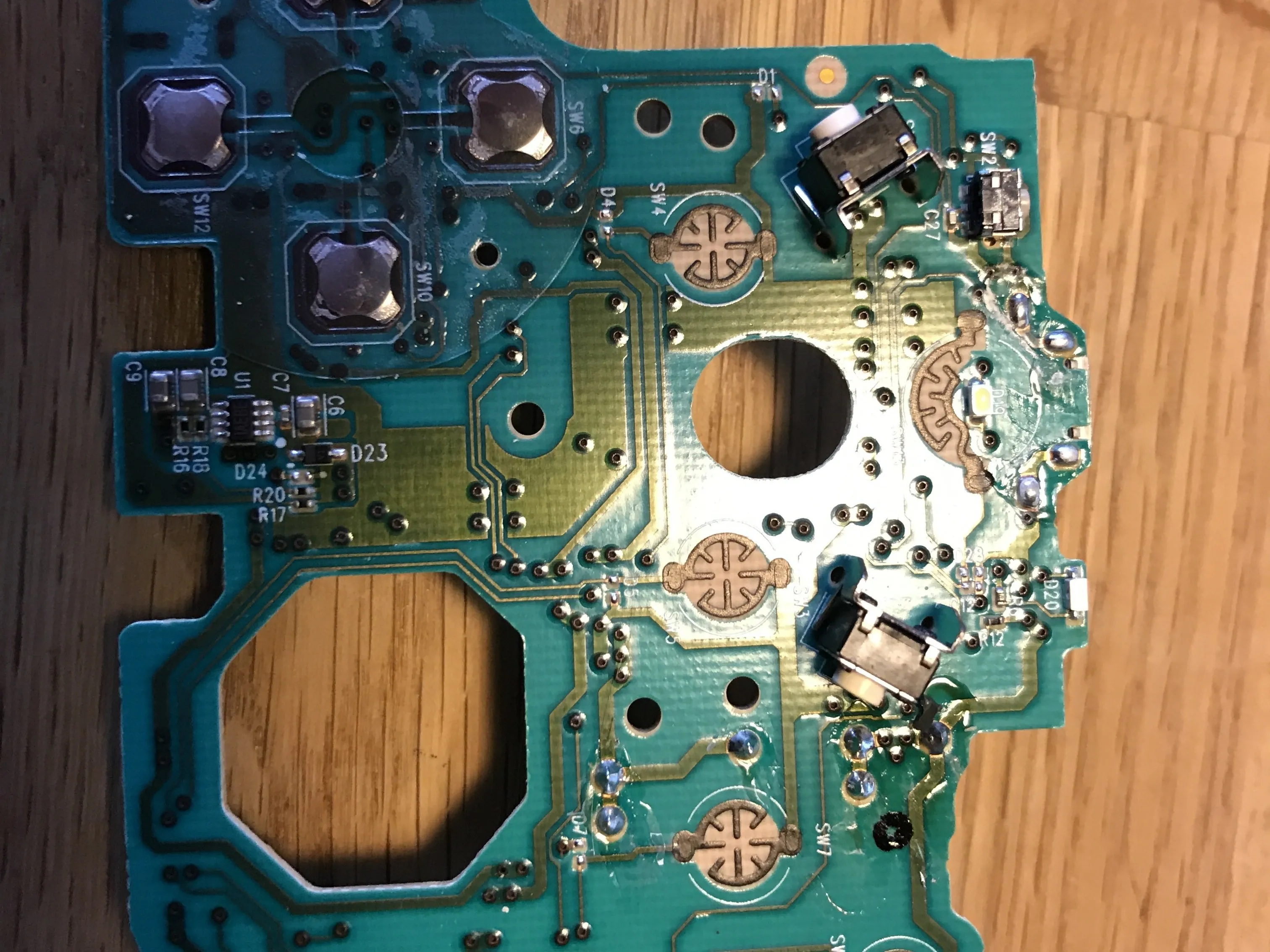

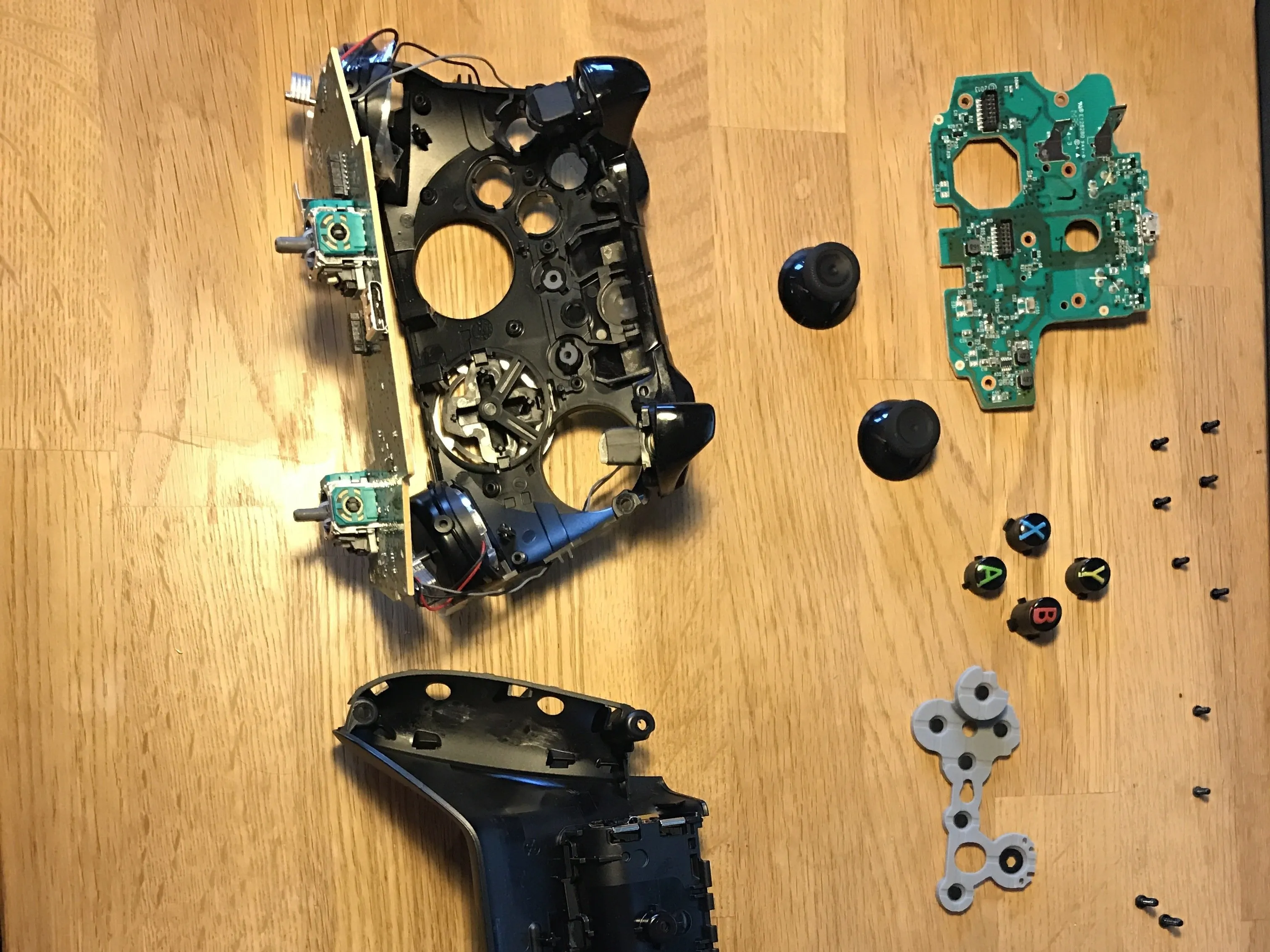

Шаг 10

Разбор беспроводного контроллера Xbox One: шаг 10, изображение 3 из 3 | Источник - ifixit.com

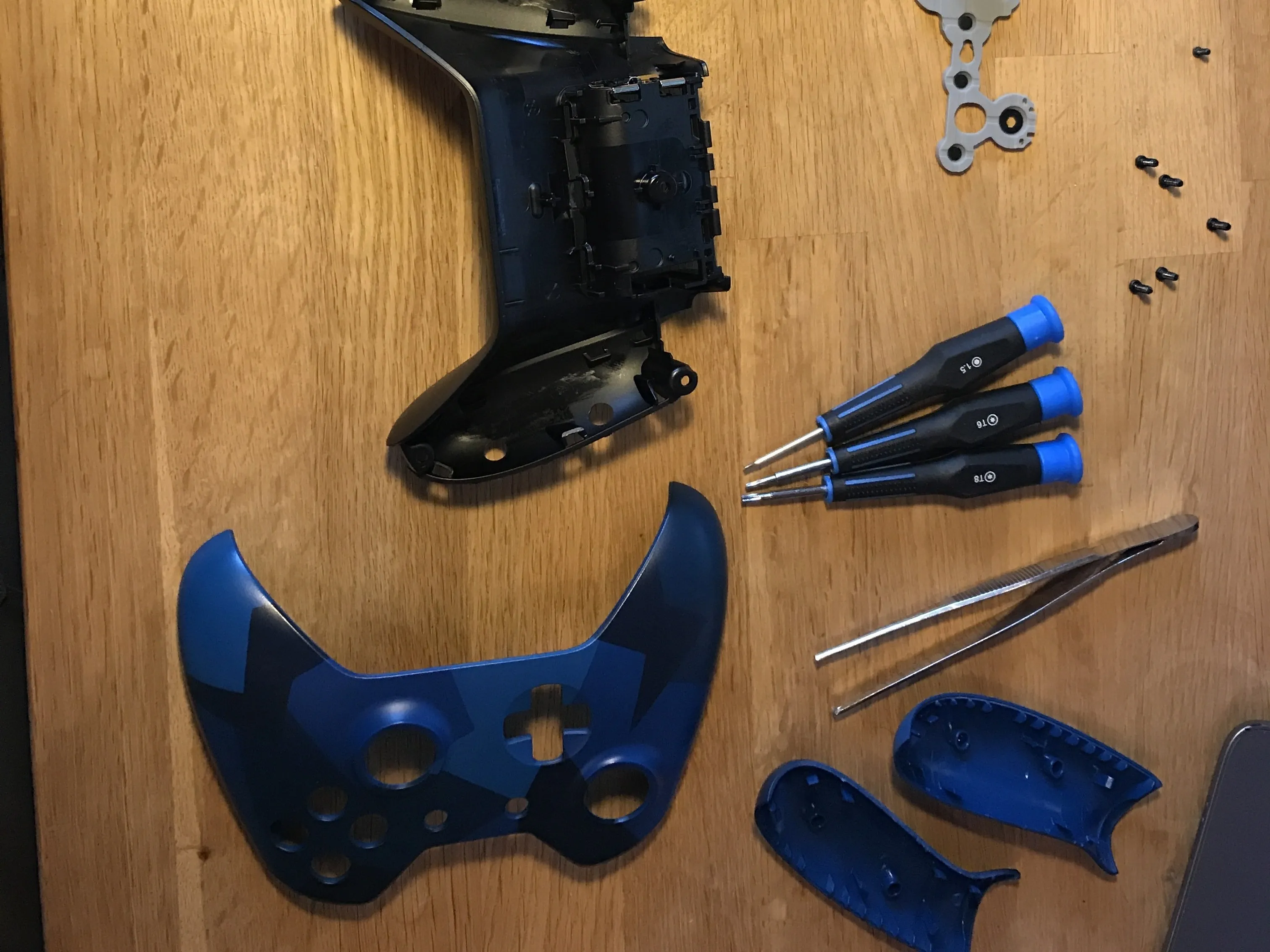

Следуйте инструкциям в обратном порядке, чтобы собрать все заново. :D

Комментарии к статье

Как вставить задник синхронизации обратно? В какую сторону?

Маленький язычок на кнопке синхронизации обращен внутрь (к кнопке Xbox Home).
