Разборка беспроводного контроллера Xbox One 1697

Введение

Компания Microsoft выпустила новую версию своего официального беспроводного контроллера Xbox One. Он оснащен 3,5-миллиметровым разъемом для стереогарнитуры, благодаря которому большинство игровых гарнитур сторонних производителей впервые смогут напрямую подключаться к контроллеру.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Беспроводной контроллер XBOX One

• Модель Covert Forces - внешний вид Bowie 'Changes'.

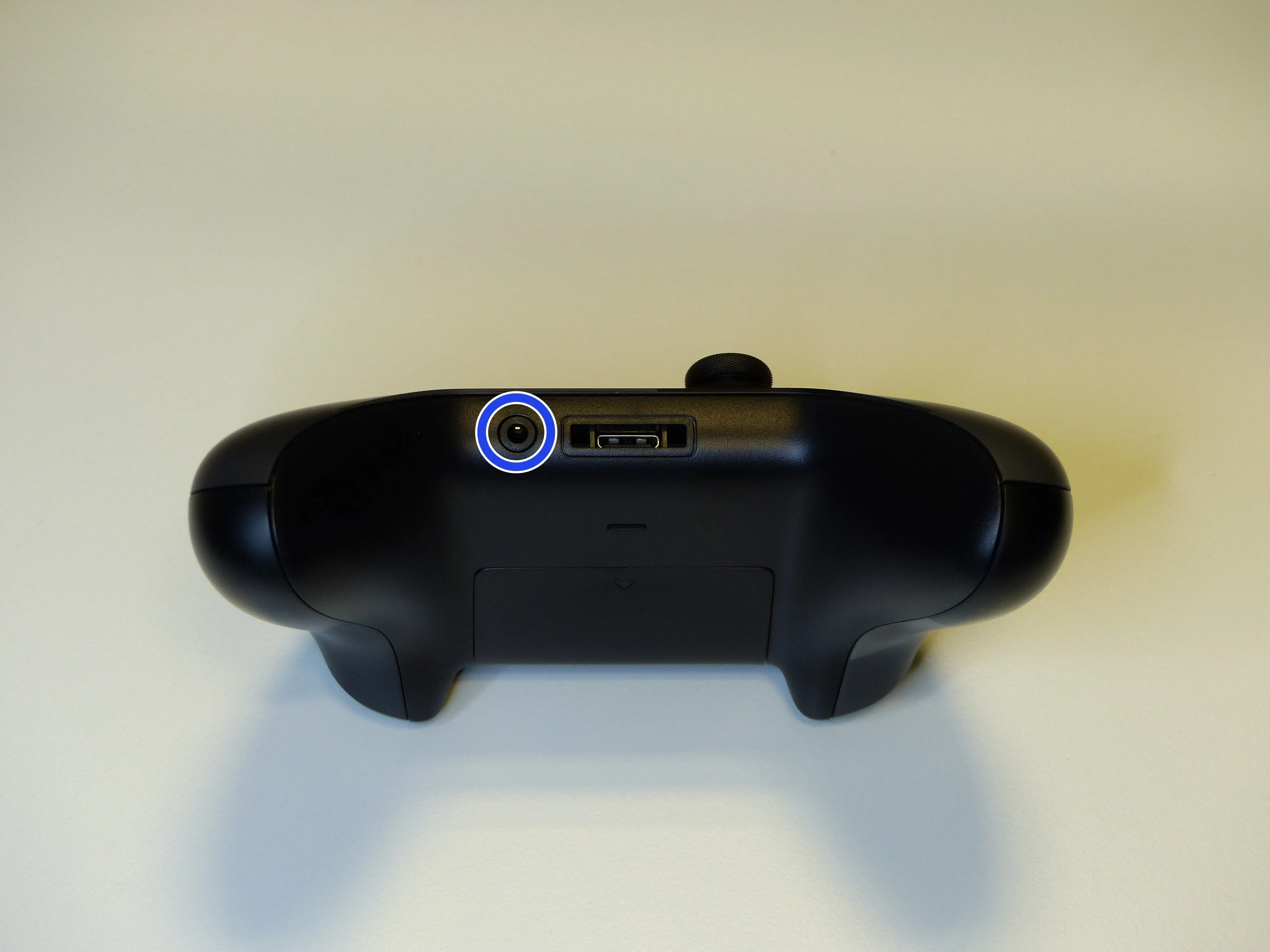

• Новый разъем 3,5 мм рядом с портом расширения.

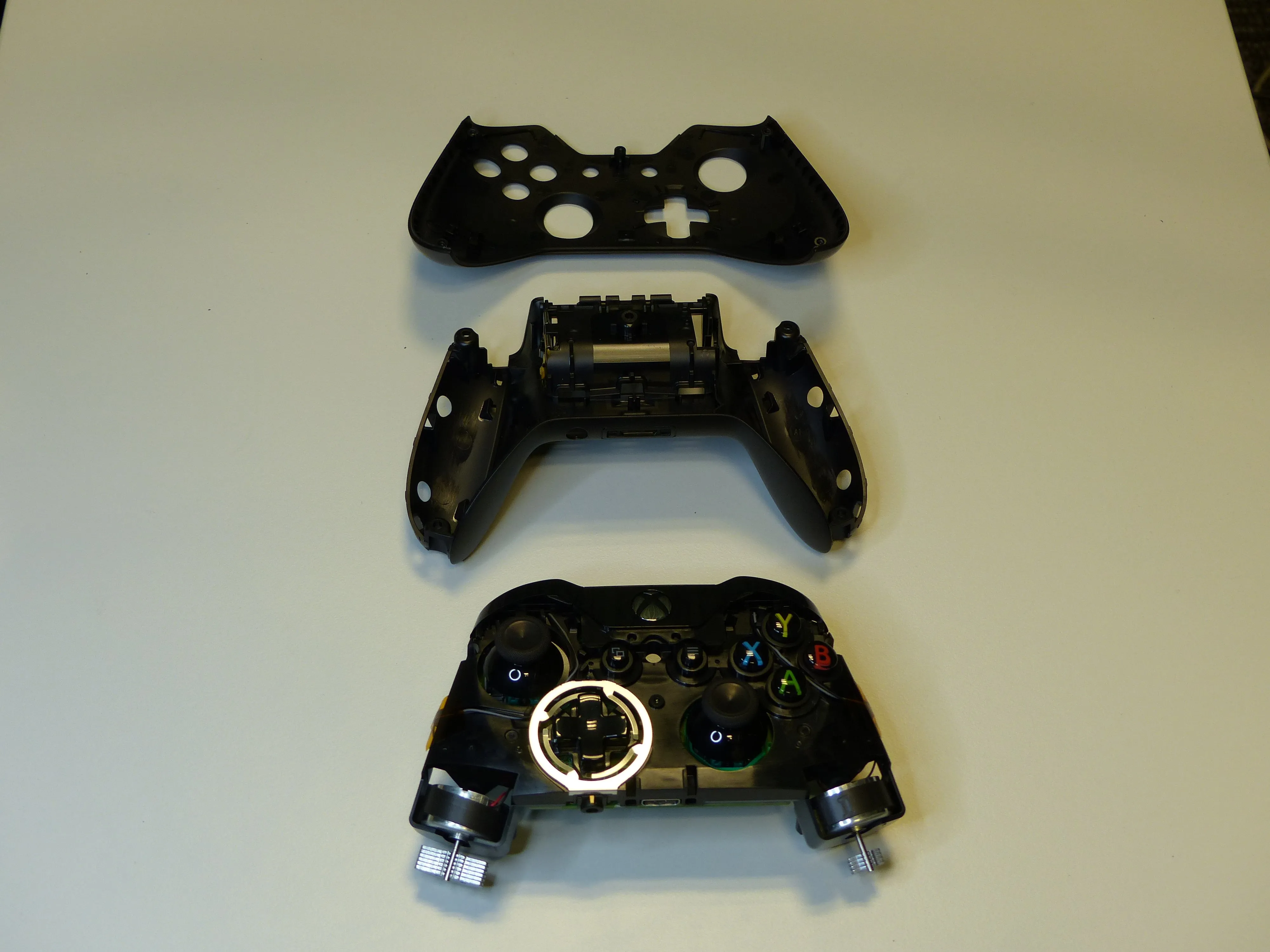

Шаг 2 Снимите пластик

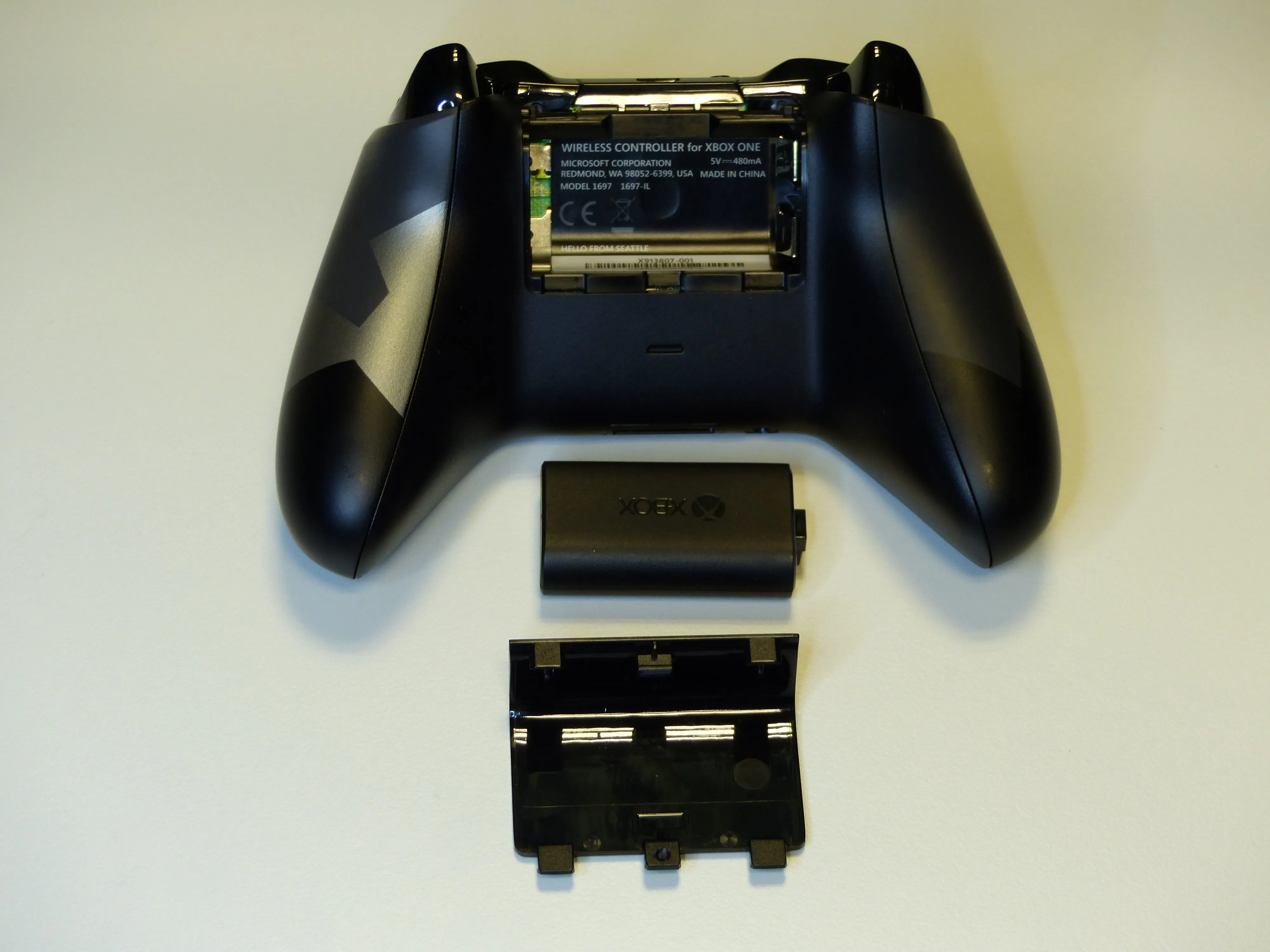

• Снимите крышку аккумуляторного отсека и аккумулятор

• Снимите боковые панели с помощью пассатижей

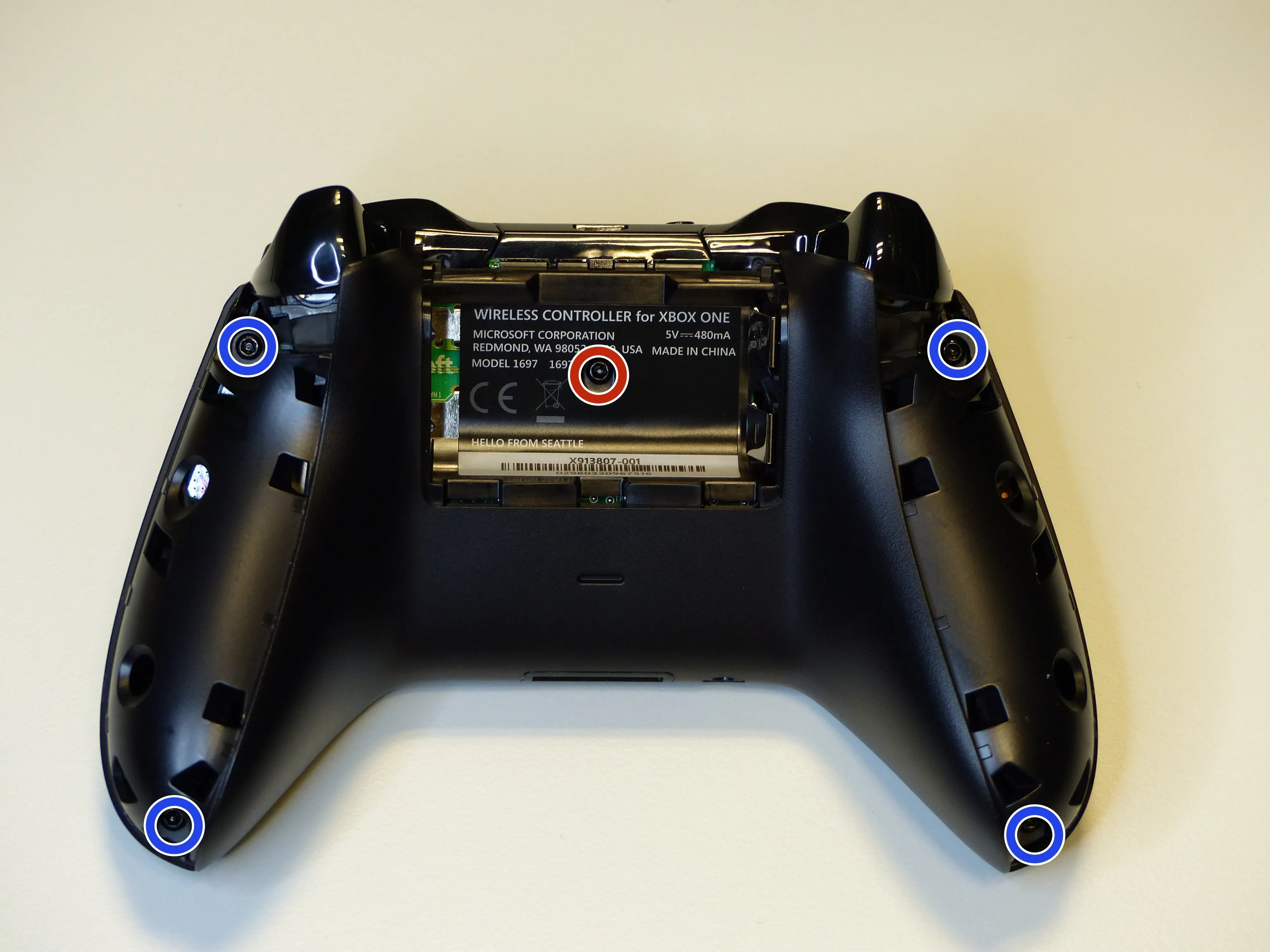

• Обнаружьте винт безопасности T9 под наклейкой

• Выкрутите 5 винтов безопасности T9 из корпуса

• Снимите верхнюю и нижнюю крышки

Комментарии к шагу

винты T8, а не T9

T9 отлично подошли для меня

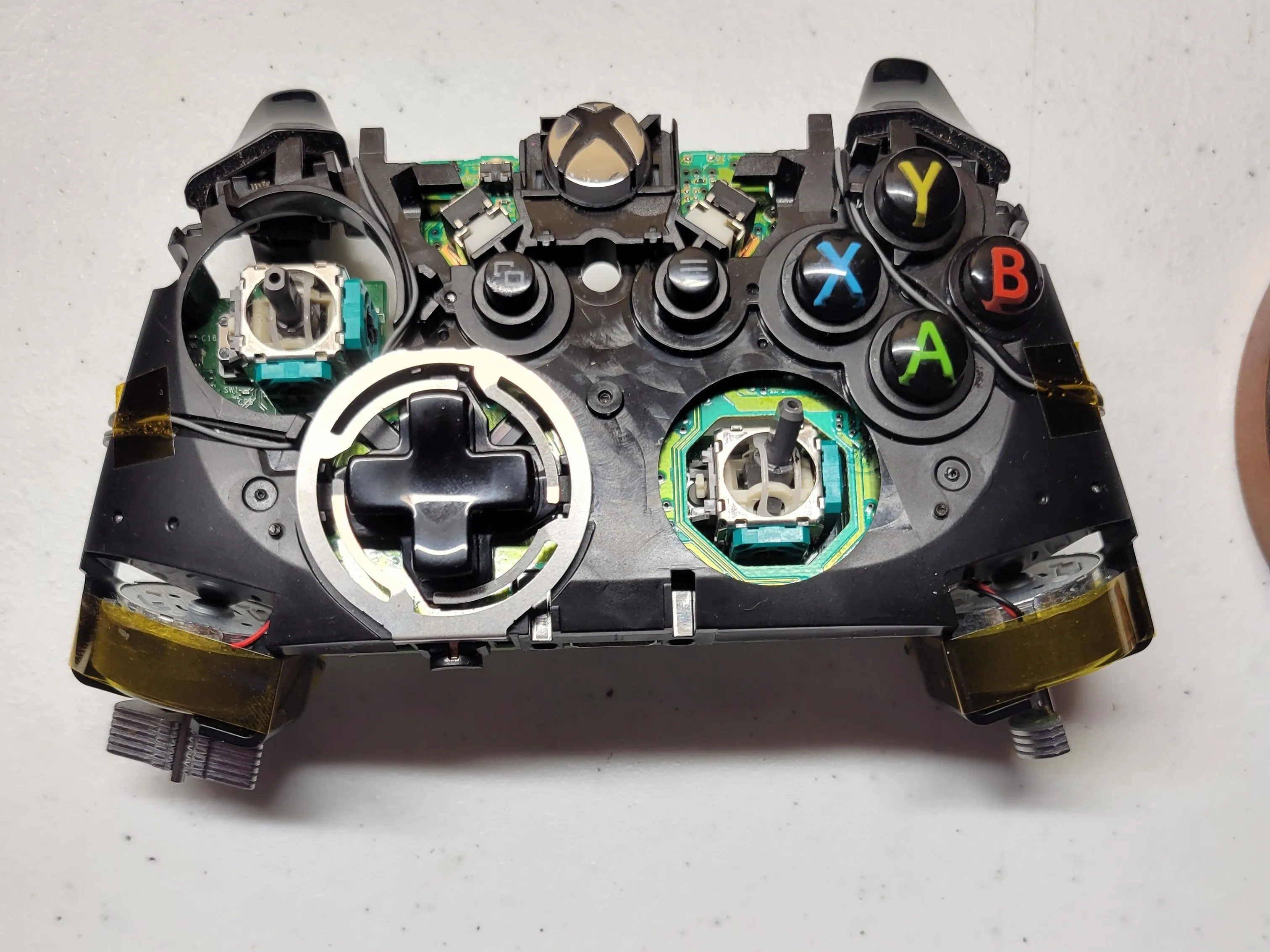

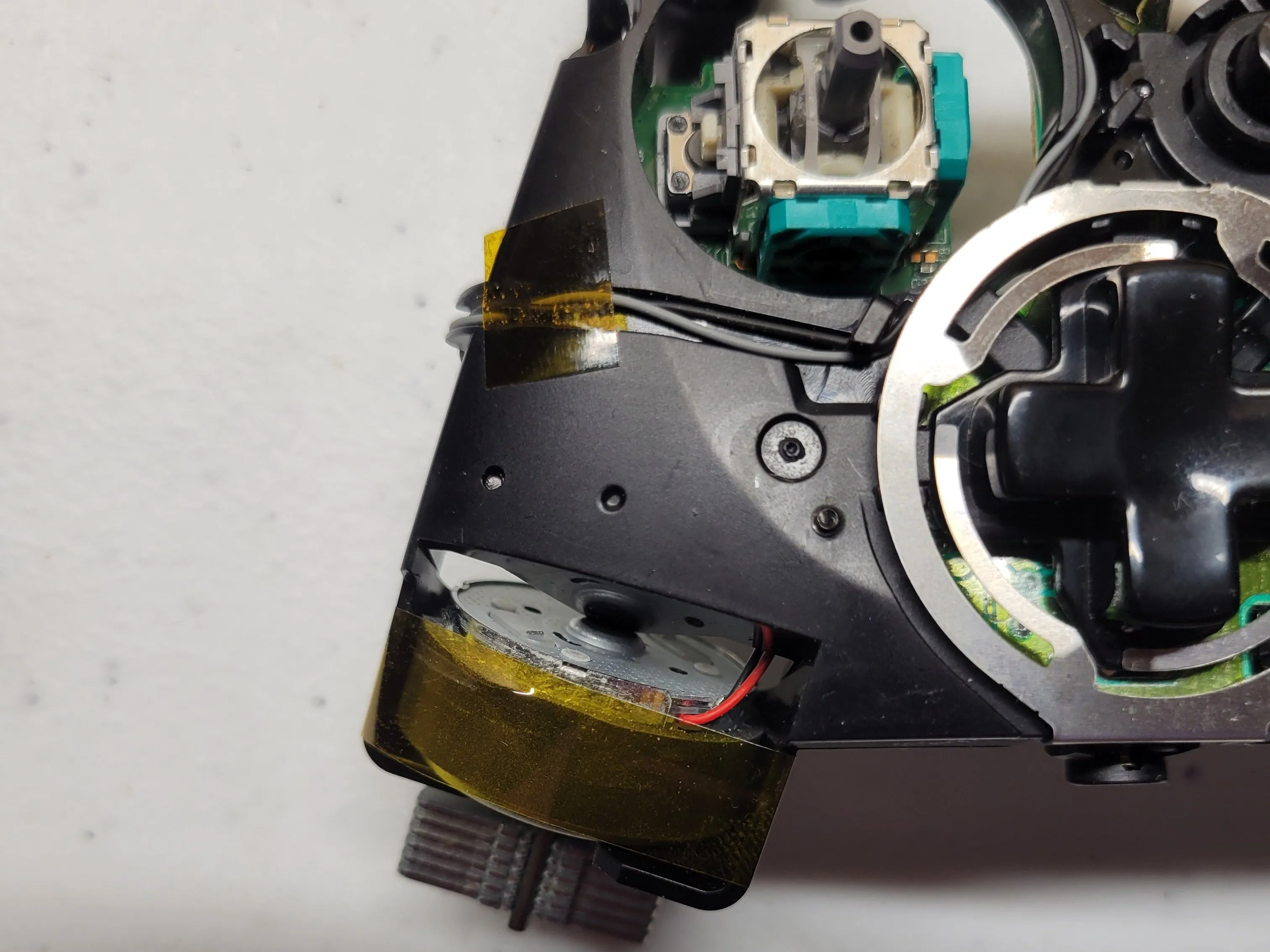

Шаг 3 Заклейте лентой моторчики гула

• Закрепите моторы грохота скотчем, чтобы они не выпали.

Комментарии к шагу

нужно ли использовать какую-то специальную ленту или подойдет обычная лента

Нет, подойдет любая лента, но если вы будете осторожны, то не придется приклеивать ее.

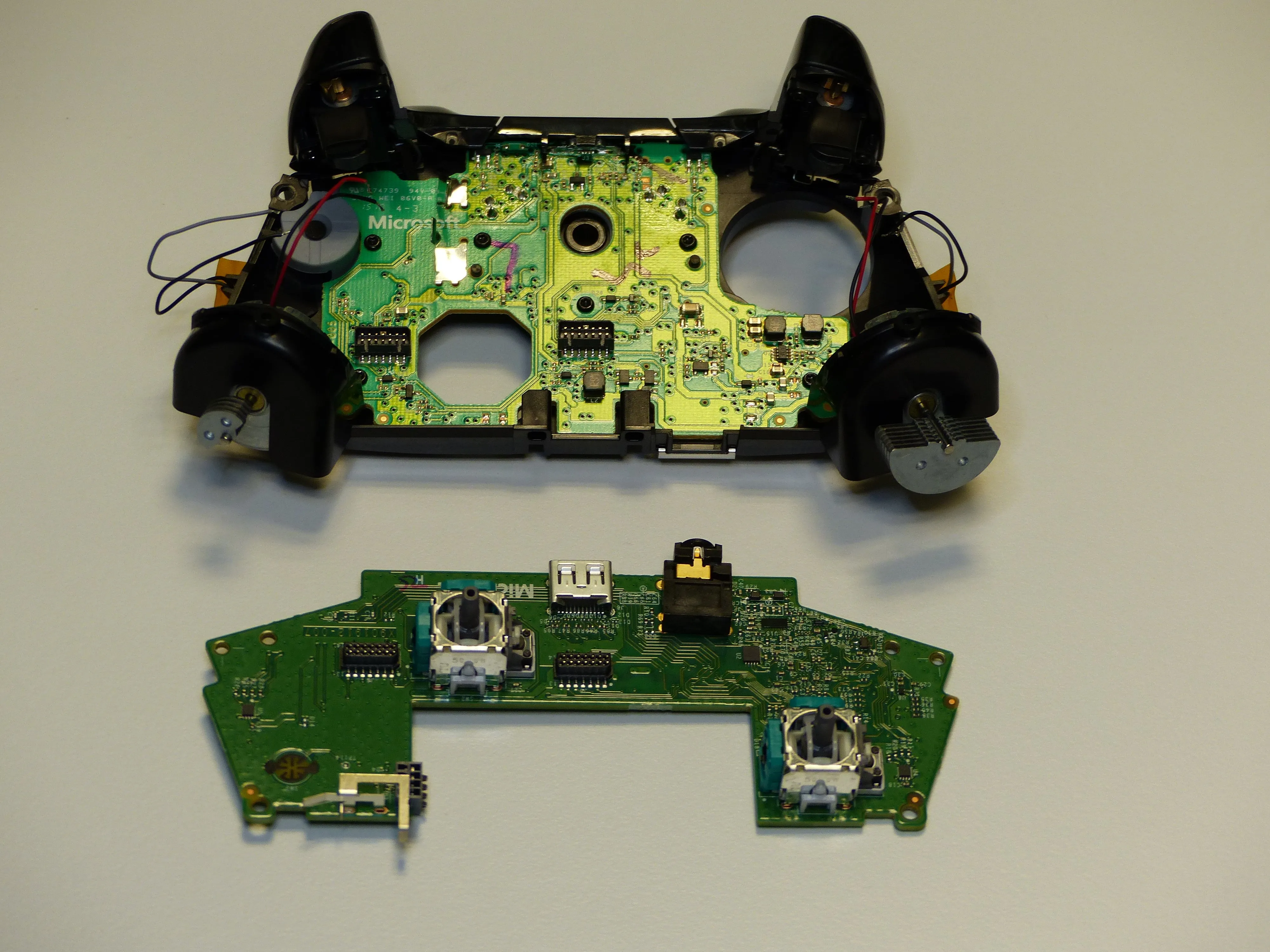

Шаг 4 Разделите печатные платы

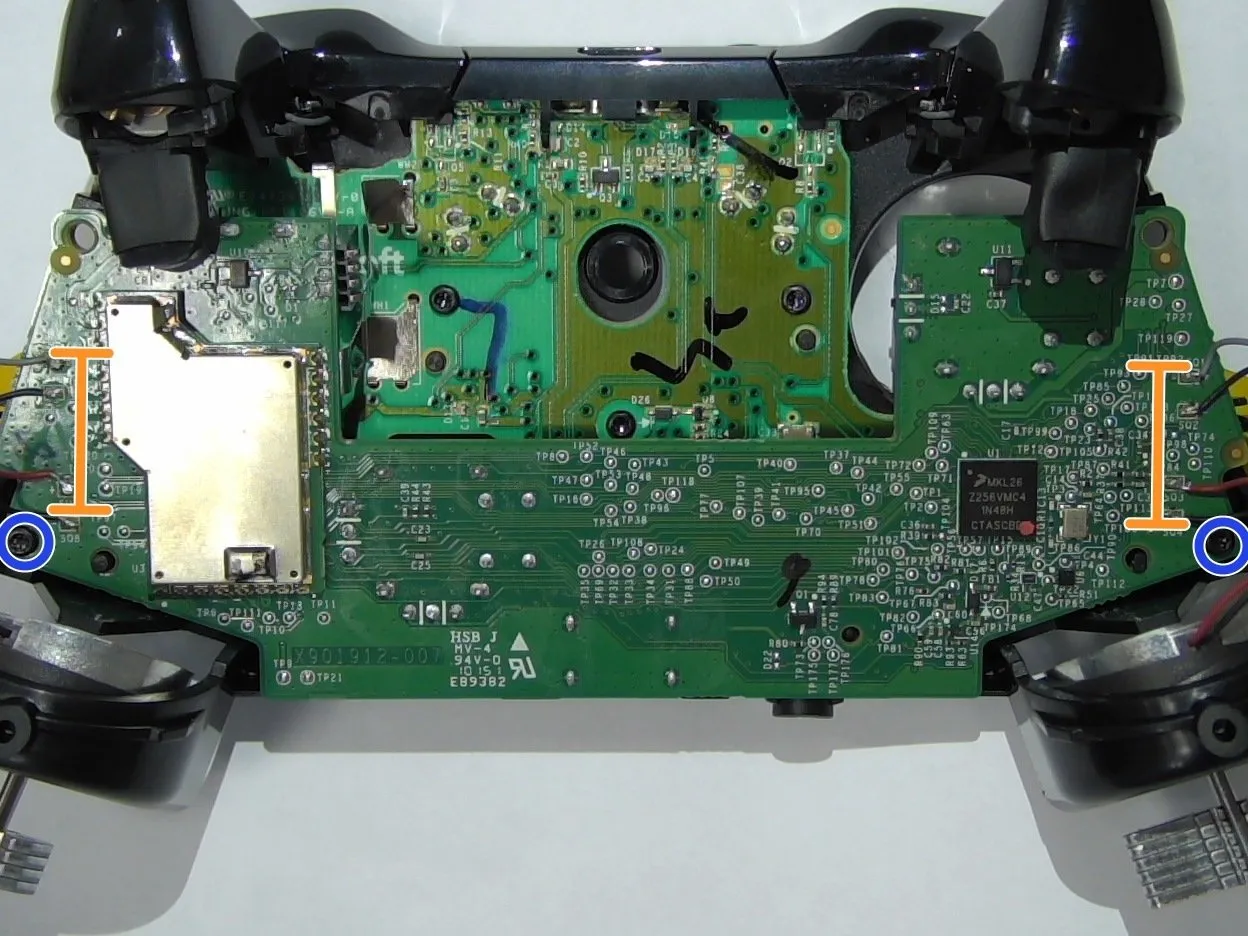

• Открутите 2 винта T6 на нижней печатной плате.

• Отпаяйте проводку для подключения звукового сигнала и триггера

Комментарии к шагу

Являются ли эти винты T6 на самом деле винтами безопасности? Они не выглядят так на картинке.

У меня есть xbox one pad открытый передо мной, определенно безопасности torx.

T6 Torx не были винтами безопасности для того, что я только что разобрал.

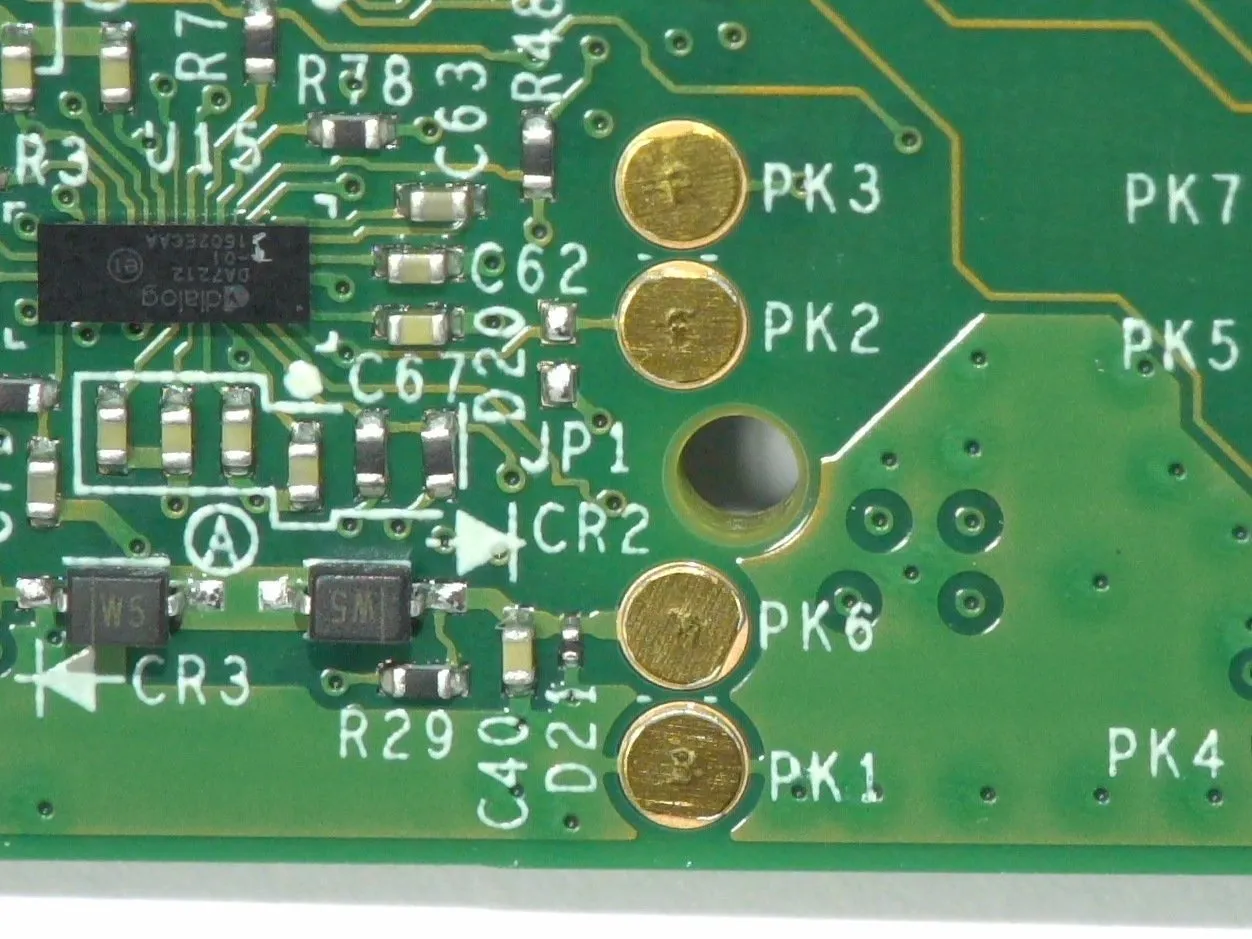

Шаг 5 Кодек и гнездо для разъема

• Вот она дует! DA7212

• Dialog Semiconductor КОДЕК с усилителем HP класса G и динамиком класса AB.

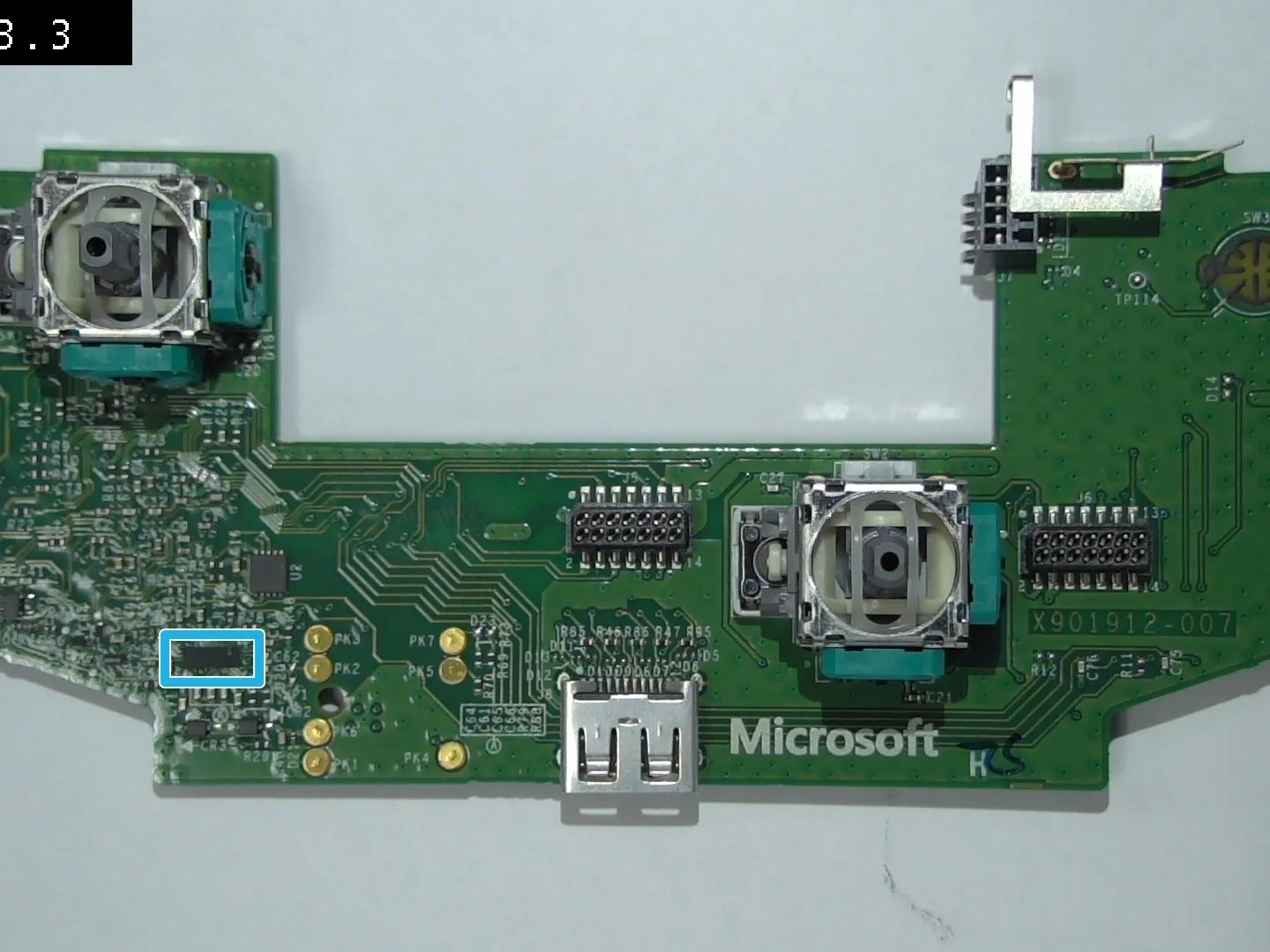

• Кодек расположен рядом с контактными площадками для гнезда 3,5-мм джека

Комментарии к статье

Можно ли показать другую плату? Я думал о том, чтобы сделать мод в стиле scuf на одной из них... Спасибо

Я спрашивал об этом, потому что платы отличаются от старого контроллера. У меня есть отпечатки печатных плат старого контроллера, но не нового. Спасибо.

Не могли бы вы указать мне, где можно получить схемы, которые у вас есть?

Кто-нибудь знает, где я могу получить новый стиль бамперов для этого стиля контроллера? Любая помощь будет очень признательна.

Парень, у которого я покупаю на ebay, сказал, что они будут доступны в конце января.

Предназначено ли гнездо для стандартного 3,5-мм 3-полюсного стереоразъема? Или для правильной работы требуется 4-полюсный разъем?

Он использует 4-полюсный разъем.
