Разборка Xbox Series X

Введение

На этой неделе выходит новое поколение консолей, начиная с Xbox Series X. В метели слов 'терафлопс', 'настоящий 4K' и 'трассировка лучей' скрывается новое устройство - заявление Microsoft об игровом мире на ближайшие несколько лет. Пришло время посмотреть, что же получилось у Редмонда и что удерживает его вместе. Настало время разборки.

Обязательно следите за каналом Делаете.ру YouTube-канал, нашим Instagram и Twitter. И подписывайтесь на нашу рассылку чтобы первыми узнавать, когда новейшие потребительские технологии попадают на стол для разбора.

Что вам понадобится

Инструменты

•

•

•

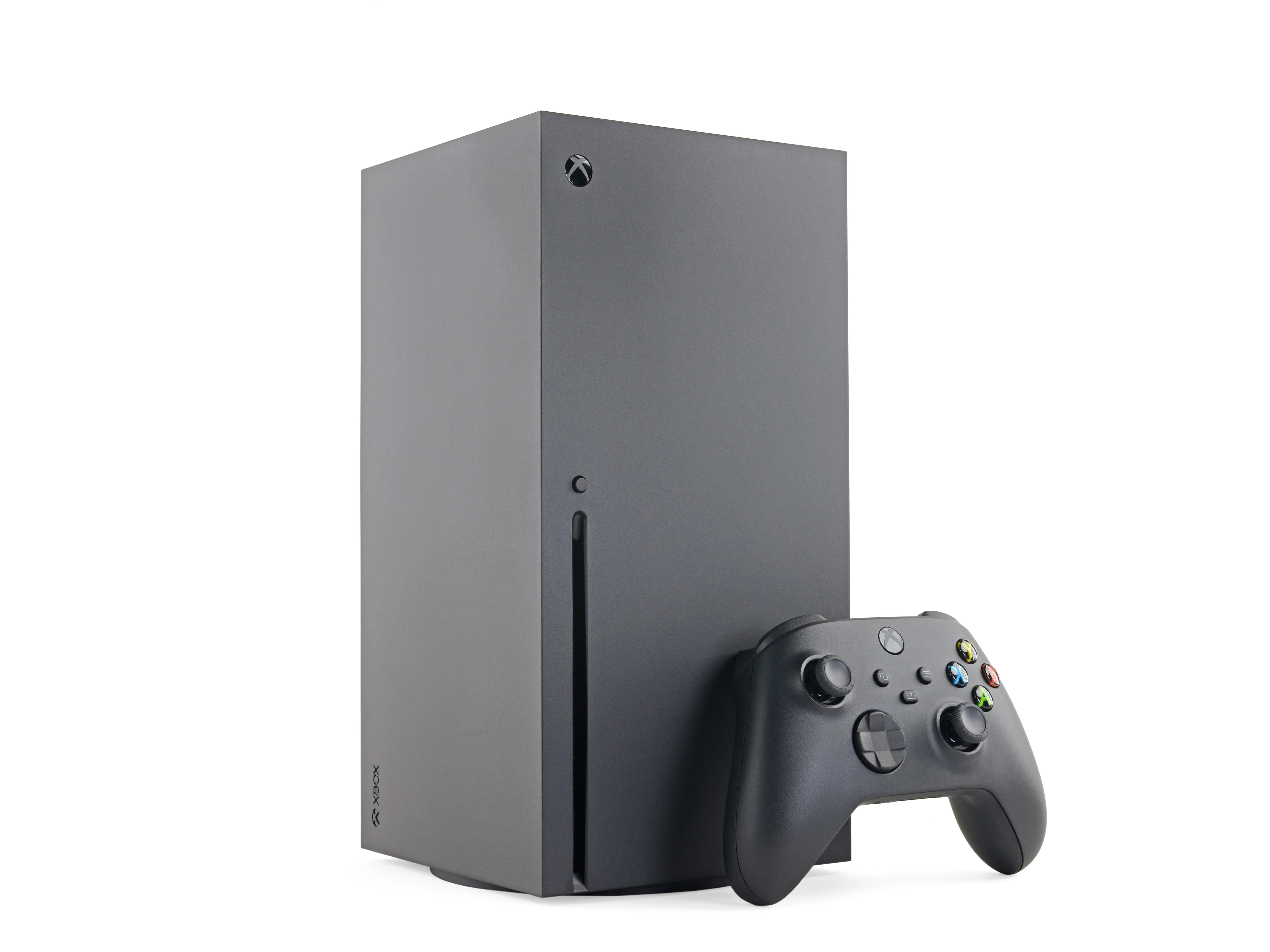

Шаг 1 Разборка Xbox Series X

• Название, возможно, не не так уж сильно отличается от предыдущего поколения.но все остальное - точно. Давайте посмотрим на спецификацию:

• 8-ядерный процессор Zen 2 с частотой 3,8 ГГц (3,66 ГГц с SMT), разработанный AMD.

• Графический процессор AMD RDNA 2 (1825 МГц с 52 вычислительными блоками)

• 16 ГБ GDDR6 RAM

• 1 ТБ SSD-накопитель (с дополнительной картой расширения на 1 ТБ)

• Возможность подключения HDMI 2.1 с поддержкой видео 8K при 60 Гц или 4K при 120 Гц

• Привод 4K UHD Blu-ray

• Архитектура Velocity нового поколения

Шаг 2

• Тонкий корпус больше не в моде - в этом году флагман Xbox стал более полным и, судя по огромной решетке радиатора, получил серьезное охлаждение.

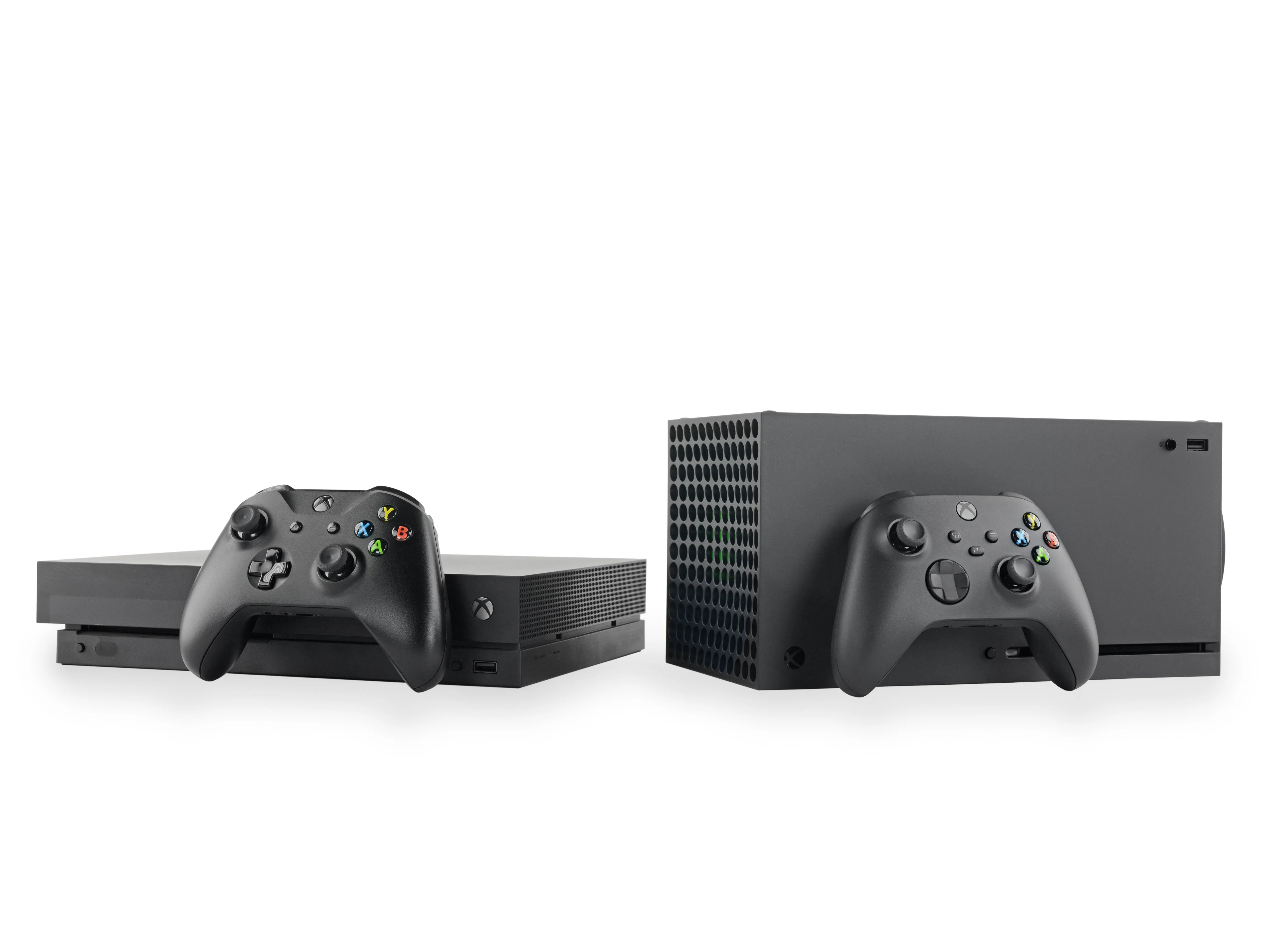

• Series X занимает меньшую площадь, чем One Xдаже если положить ее на бок. Но она на 60 % больше по объему - будем надеяться, что ваш шкаф для развлечений сможет приспособиться.

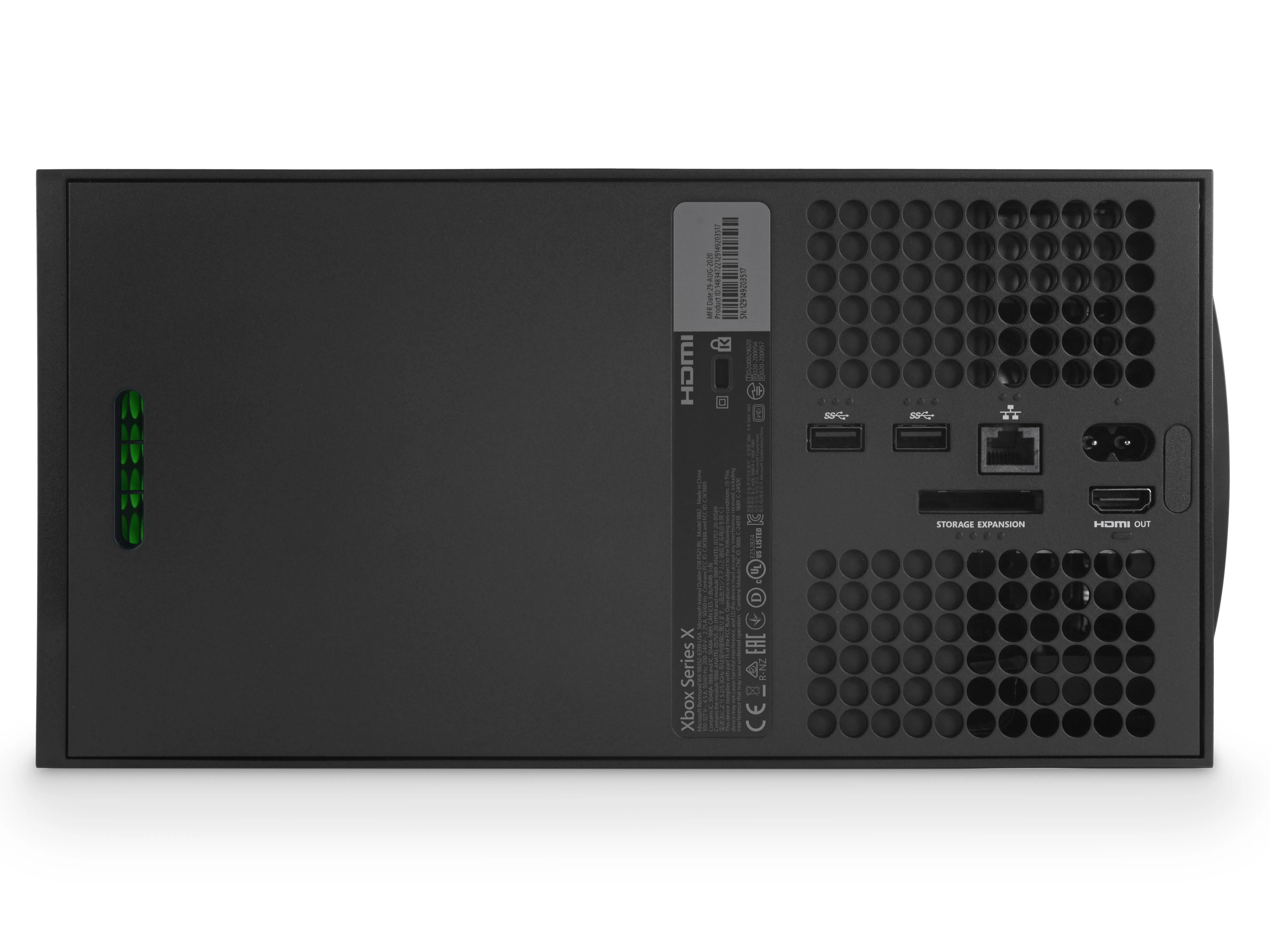

• На задней панели консоли расположены новые решетки, а также привычные порты и новый слот для расширения памяти.

• Порты снабжены тактильной идентификацией в виде крошечных рельефные точкиЭто облегчает процесс поиска и подключения не только для людей с ослабленным зрением, но и для тех, кто пытается залезть в тумбу с телевизором, не разворачивая консоль.

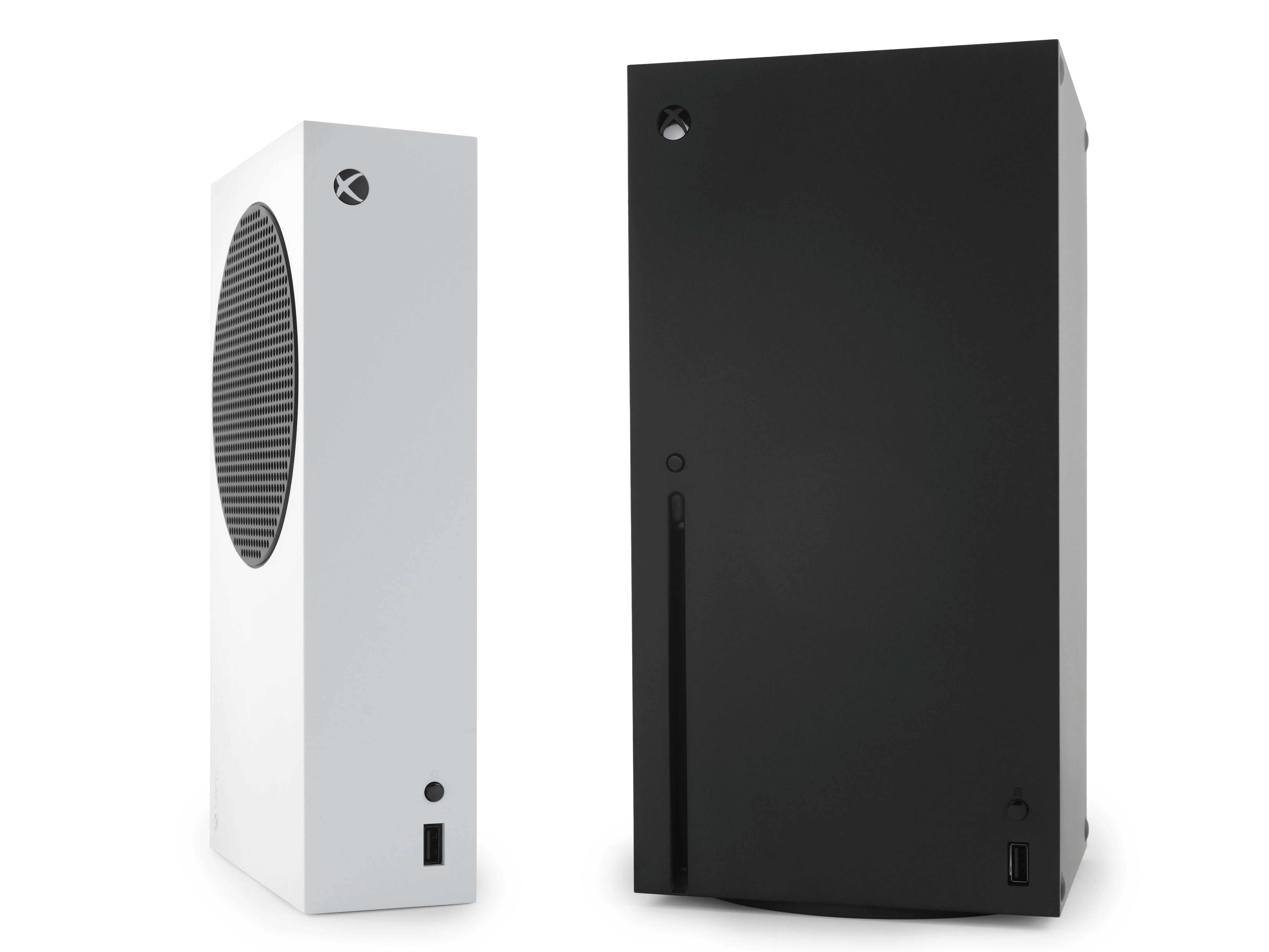

• Сегодня мы не будем разбирать Series S, но у нас есть несколько интересных рентгеновских снимков этой консоли-брата! Следите за новостями.

Комментарии к шагу

Если вы хотите, чтобы вы употребляли такие ужасные слова, как 'schniecke', то это будет еще лучше ;-)

https://www.duden.de/rechtschreibung/sch...

(Ihr könnt diesen Kommentar nach dem Ausbessern gerne löschen)

Hallo Thomas, danke für deine Anmerkungen! Если вы наведете курсор на текст, то увидите кнопку 'Übersetzen'. Таким образом вы можете (как в Википедии, только намного проще) самостоятельно работать с текстом и изменять его. Мы рады, что вам помогут;)

Lächeln, Fabian

Шаг 3

• Новый контроллер Xbox выглядит очень похоже на предыдущийза исключением новой кнопки 'Поделиться', обновленного D-pad и порта для зарядки USB-C.

• Мы пока не будем разбирать эту штуку на части, ведь нам предстоит разобрать целую консоль, но наши друзья из Creative Electron предлагают взглянуть на нее изнутри.

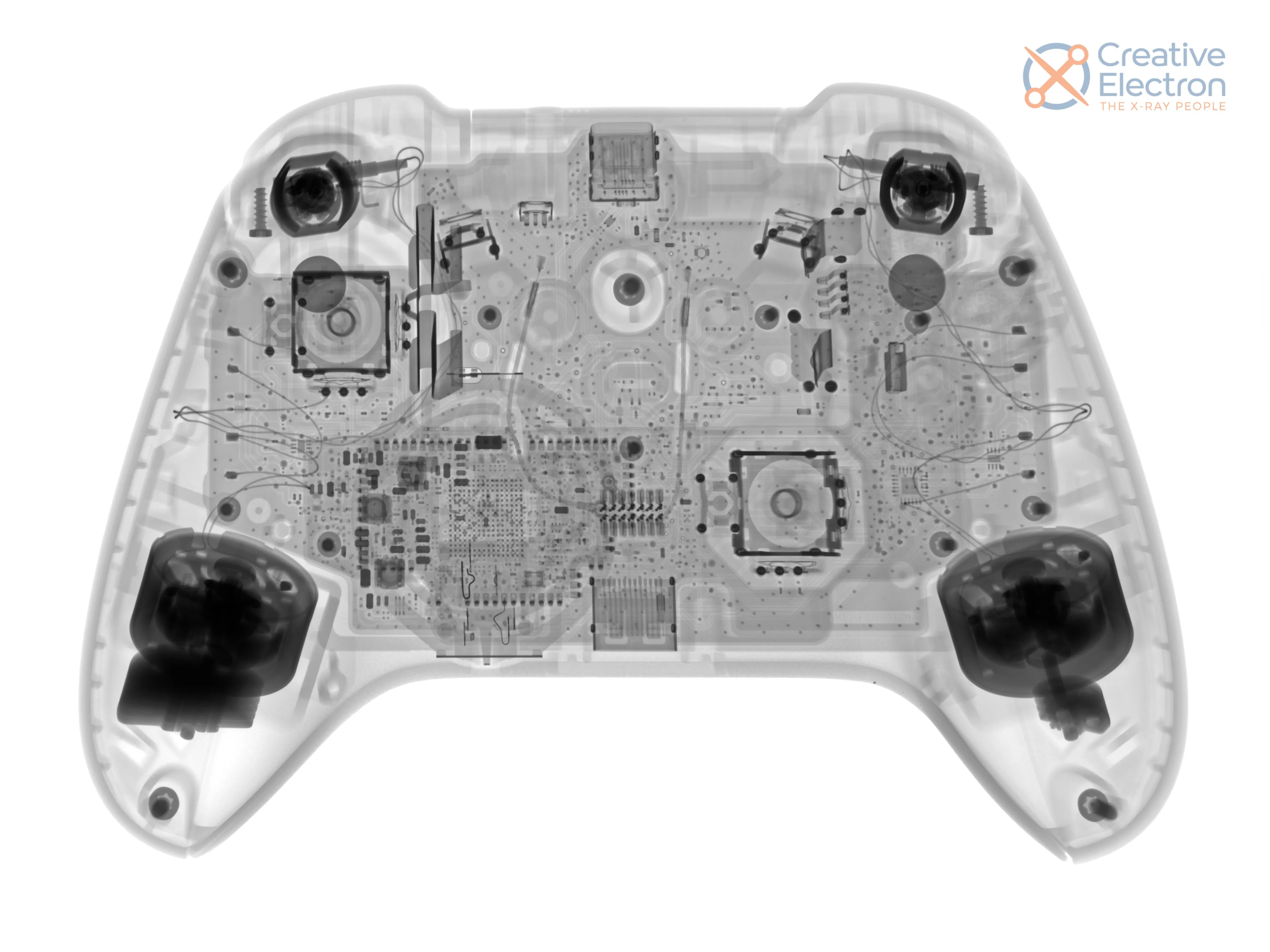

• С помощью рентгеновского зрения вы можете увидеть четыре вибромотора (два в рукоятках и два возле триггеров), металлический джойстик и все красивые кабели и схемы, обеспечивающие связь.

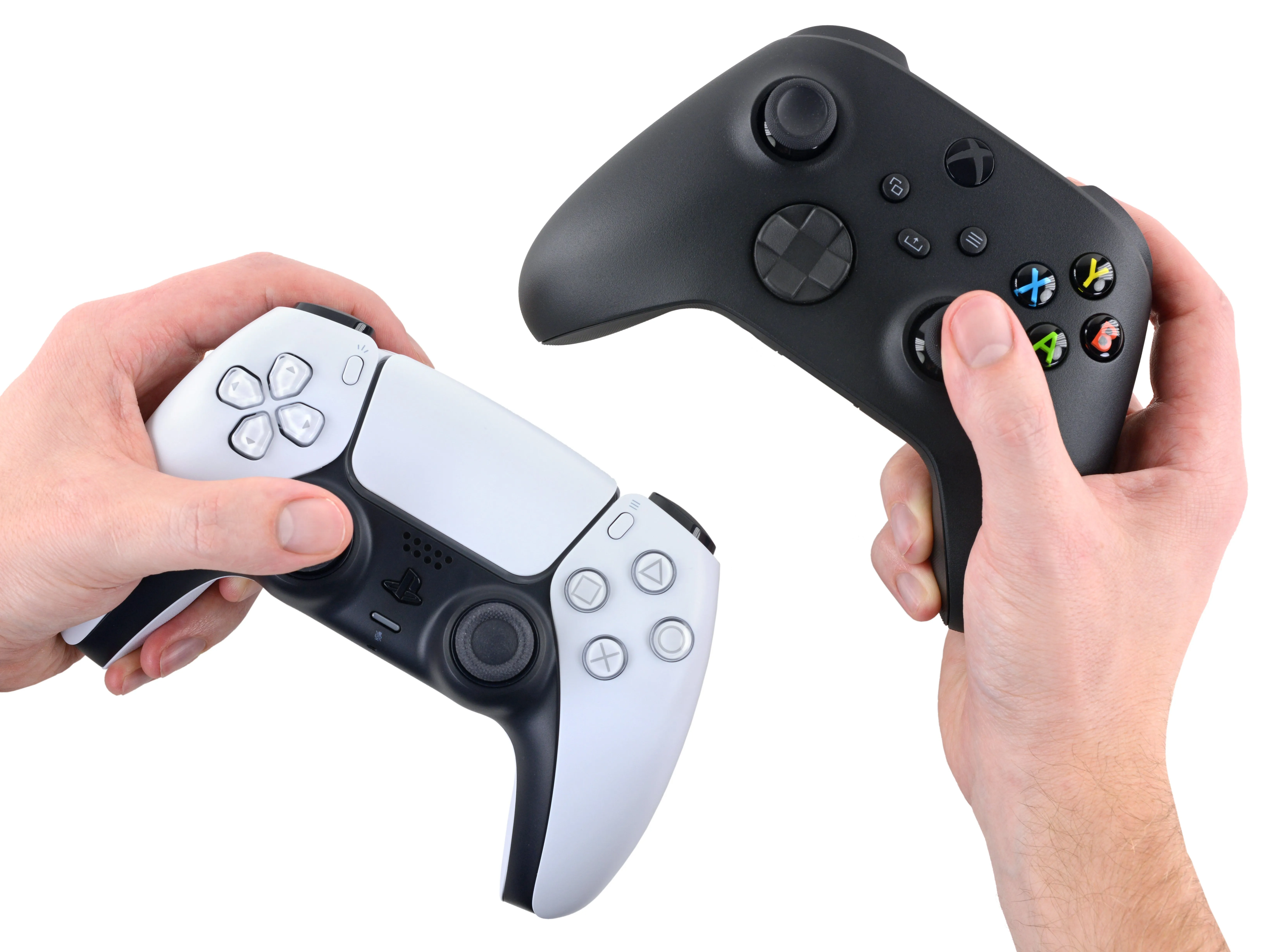

• Сравните это однообразие с новым контроллером Sony контроллером DualSenseкоторый отличается от своего предшественника практически во всех отношениях.

• Это может разочаровать фанатов Xbox, но, по крайней мере, эти контроллеры кросс-совместимы с консолями Microsoft предыдущего поколения.

• И несмотря на новый броский дизайн, DualSense имеет ряд общих черт с контроллерами Xbox. Может быть, Microsoft и Sony наконец-то сошлись на идеальной форме контроллера?

Шаг 4

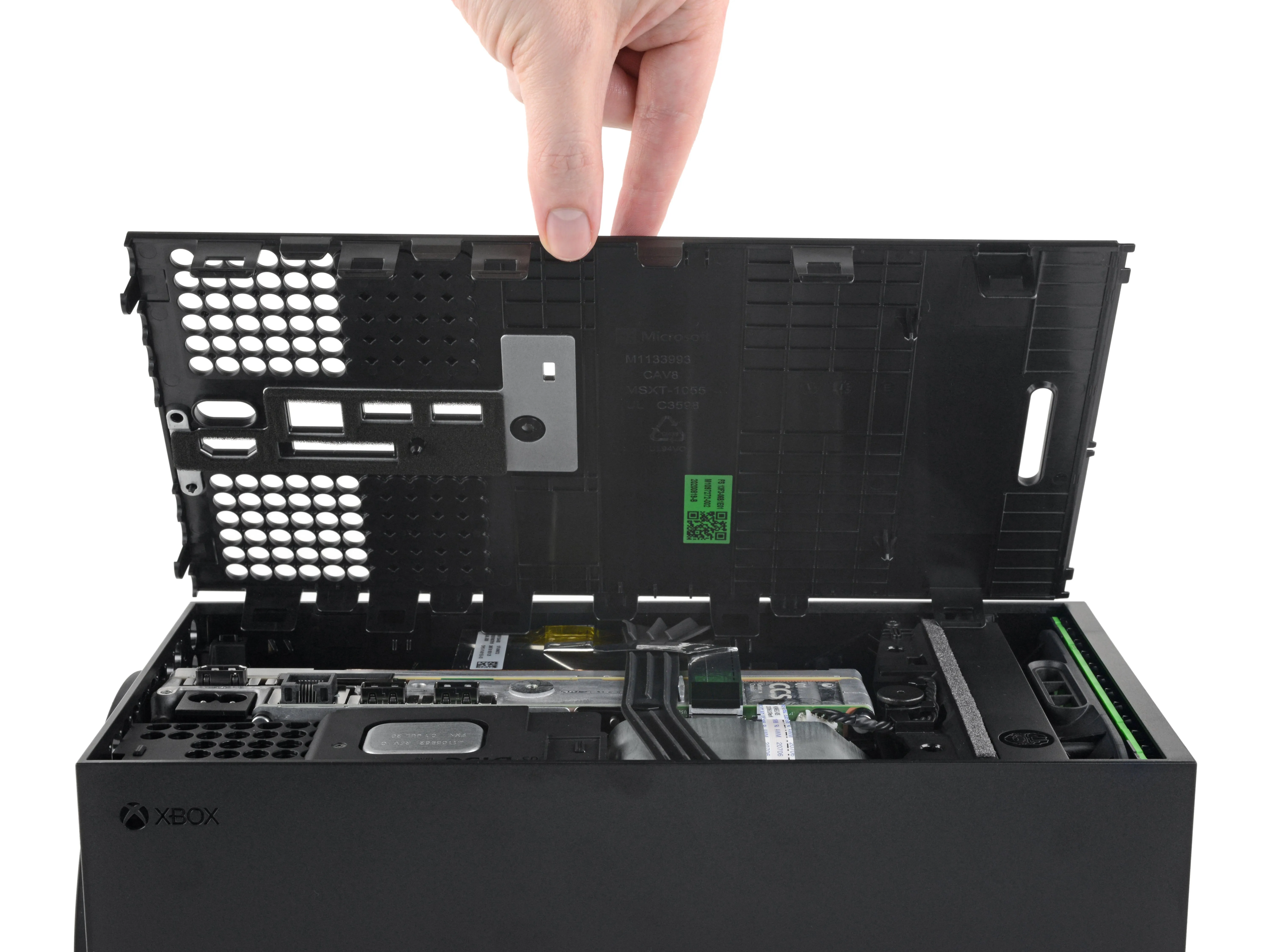

• Два ярко-зеленых винта T8 указывают на то, что Xbox является официальным устройством, но эти винты скрыты под наклейками и дверцей-ловушкой. Microsoft, вы хотите, чтобы мы вошли или нет?

• Неважно, это не остановит никого, кто вооружен нашим набором драйверов Mako. Раскрутите драйвер, открутите несколько клипс, и вы внутри. Так что он доступен для пользователя, но не для всех.

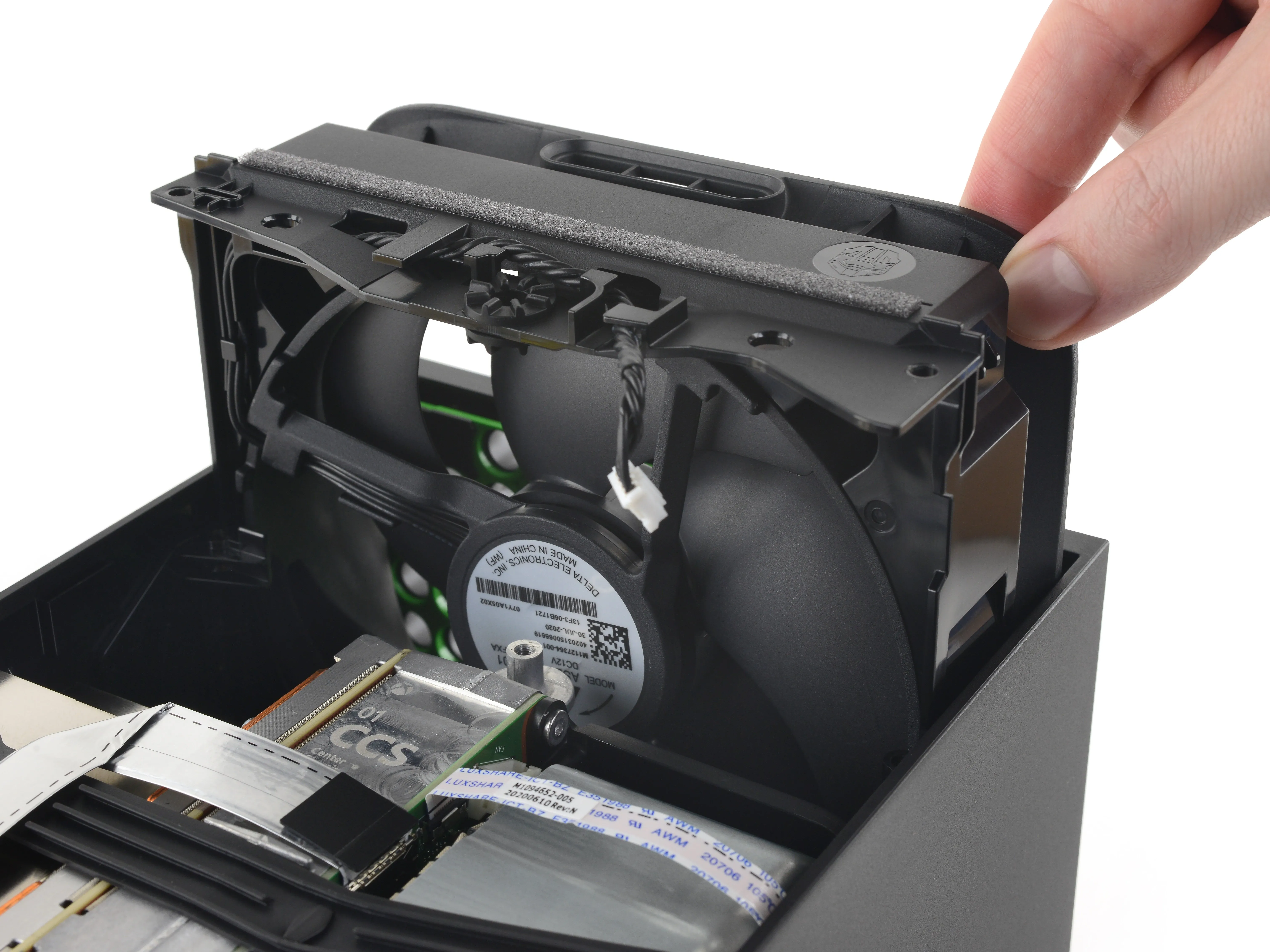

• Мы навели перекрестие. Основная цель для удаления? Мощный 130-миллиметровый вентилятор. Его можно легко достать для чистки - это большой плюс. Если ваш X стоит высоко, то выхлоп будет направлен вверх, так что, надеюсь, там не будет гнездиться много пыльных кроликов.

• Говоря о больших вентиляторах, Microsoft постаралась сделать так, чтобы спрятать Мастера Шефа здесь. Приятное пасхальное яйцо!

Шаг 5

• Можно было бы снять эту дружелюбную фрисби из Сиэтла с нижней части, чтобы просто побросать, но мы здесь не для того, чтобы играть. На самом деле под ним спрятано еще больше винтов.

• Лучше бы мы оставили его в покое, потому что для его извлечения потребовалось несколько утомительных внутренних разжиманий.

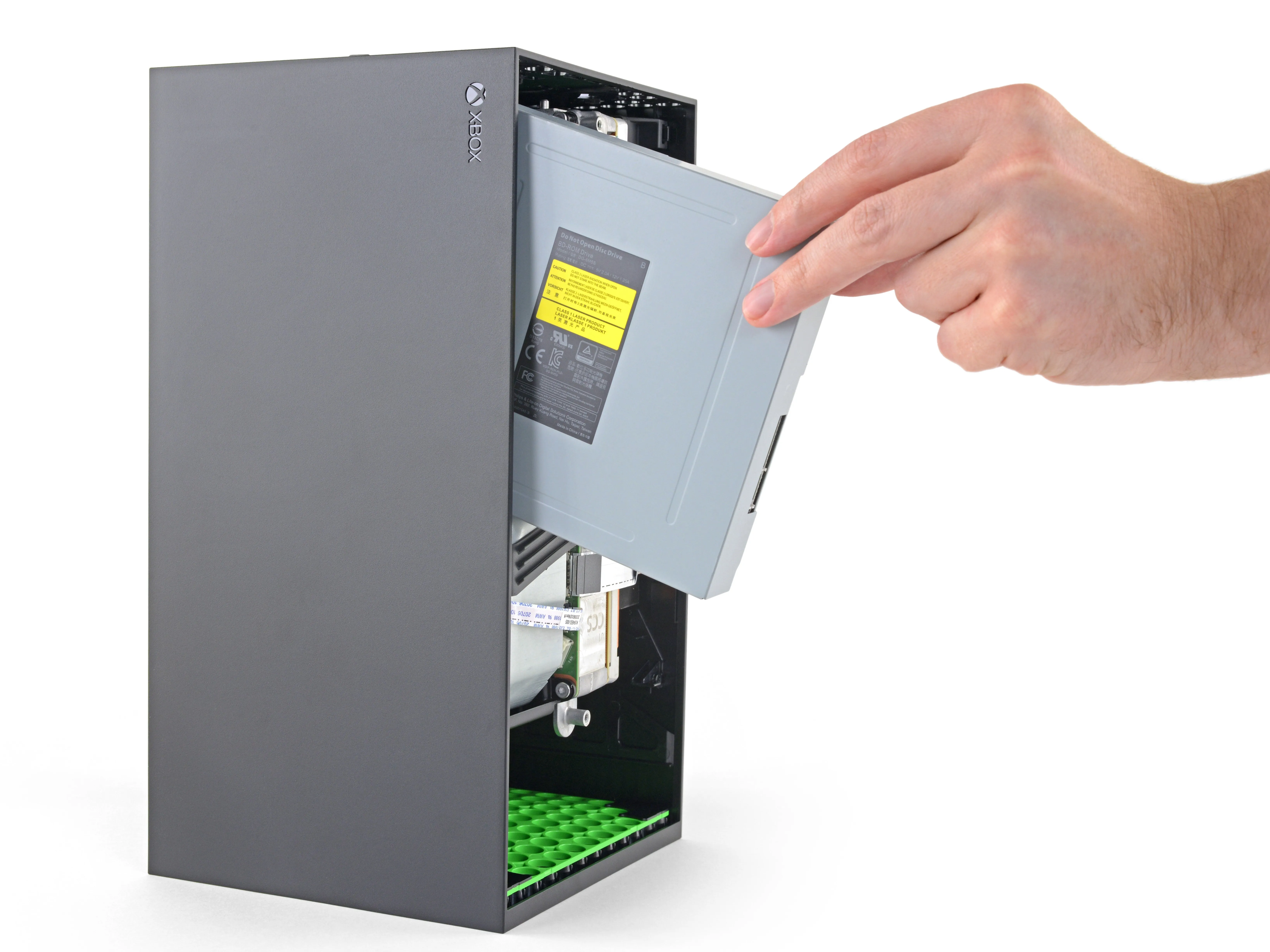

• Далее вынимается оптический привод. И, к нашему удивлению, это знакомый старый привод, вернувшийся из Xbox One S и Xbox One X - тот же номер модели и все такое!

• Захватывающе? И да, и нет - но в основном нет. Наши тесты показали, что внутренняя печатная плата оптического привода сопряжена с материнской платой консоли, а это означает, что в случае выхода привода из строя его будет нелегко заменить.

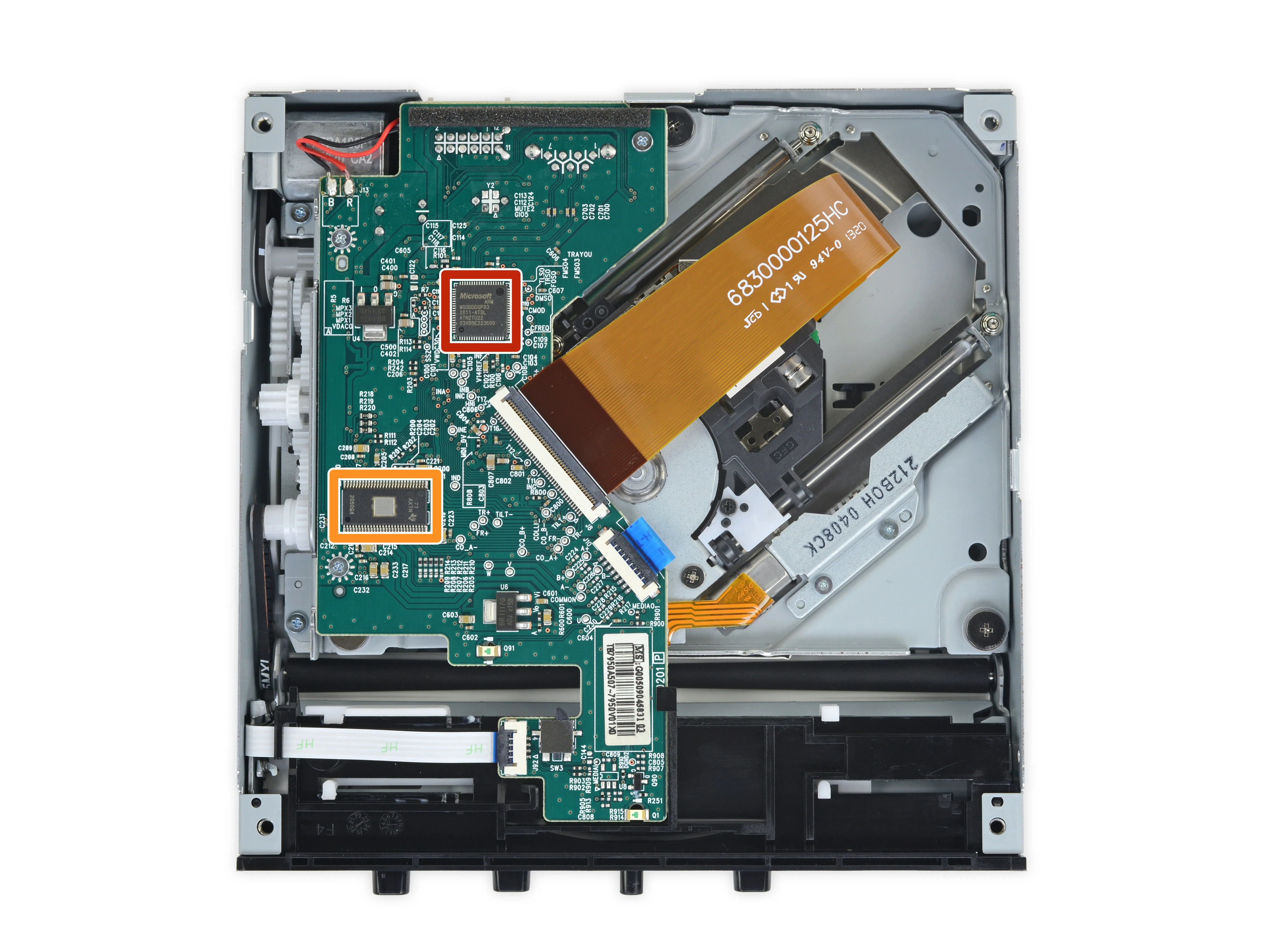

• Однако, как и в случае с One S и One X, если вы сможете отпаять плату от оригинального оптического привода и вставить ее в новый привод, вы снова будете в деле.

• В любом случае, один из этих чипов может быть ответственен за тесную связь между материнской и оптической платами:

• Microsoft MS0DDDSP03 ARM - возможно, контроллер оптического привода

• Texas Instruments TPIC2050 9-канальный драйвер двигателя/лазера

Шаг 6

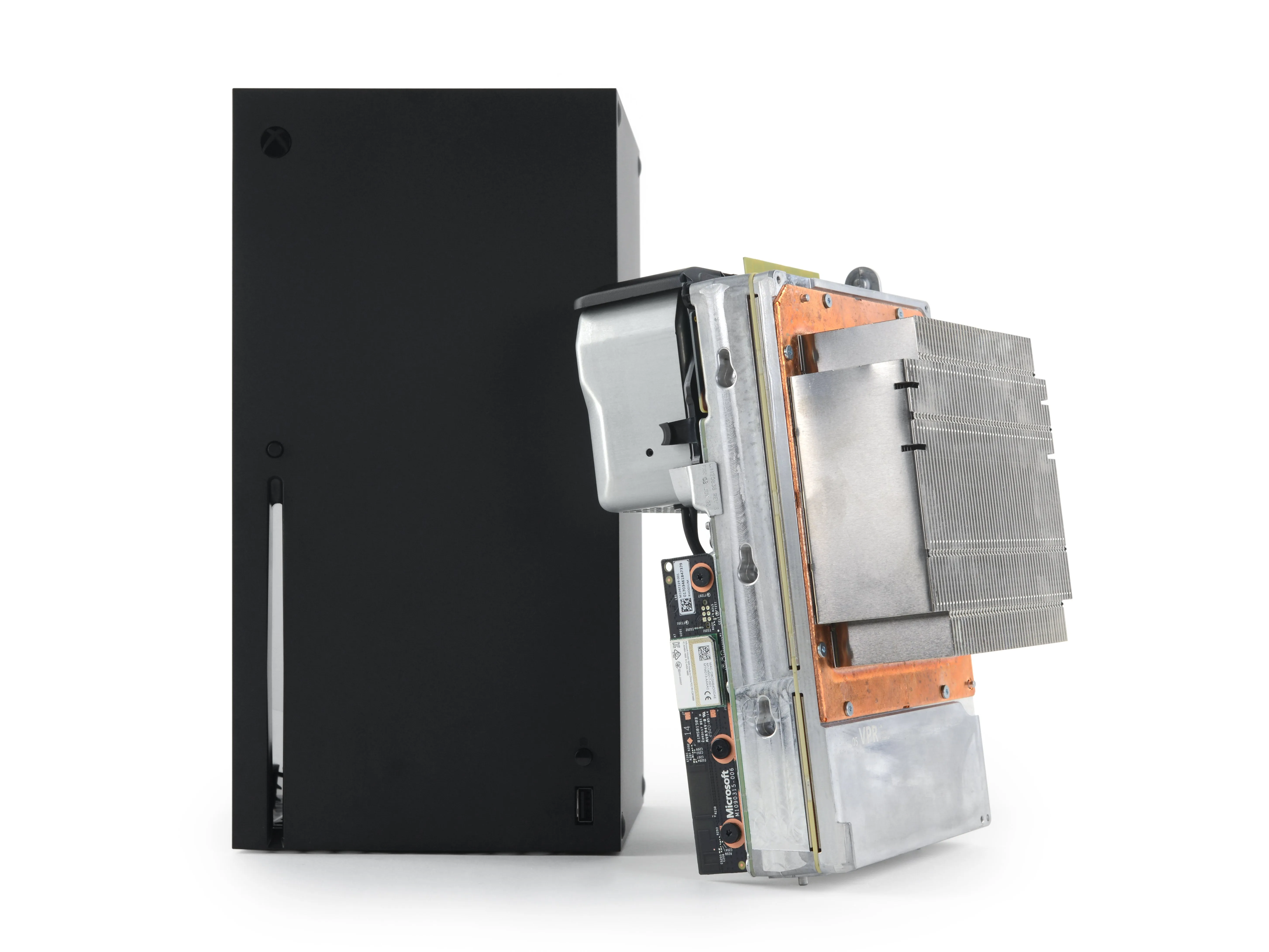

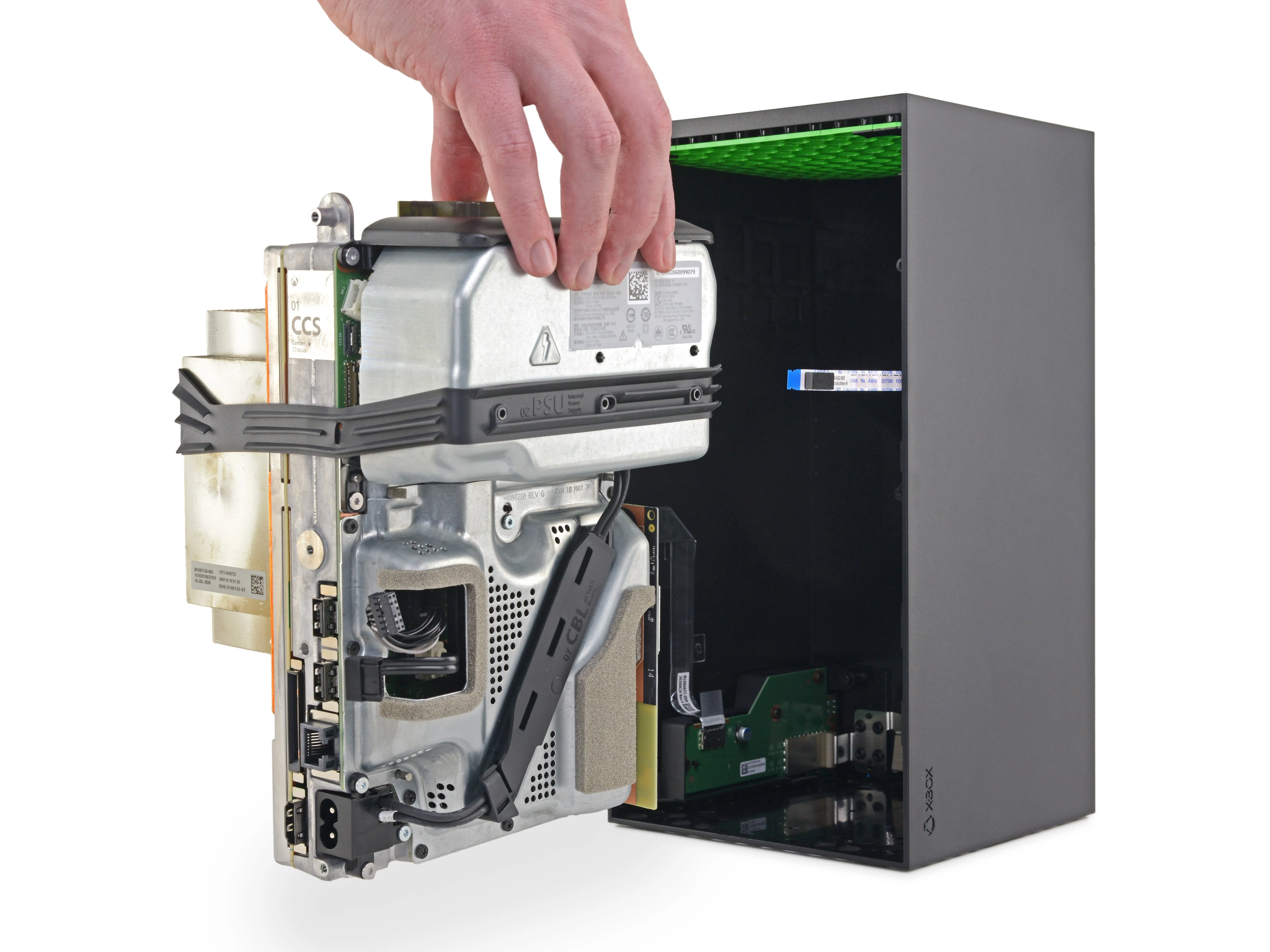

• Когда дисковод извлечен, оставшиеся внутренности находятся в этом массивном блоке, который в основном представляет собой просто радиатор, прикрепленный к некоторым платам. Разборка завершена? Нет. Думаю, мы только начинаем.

• Если вы задаетесь вопросом о черном резиновом ремешке, то его основное назначение - изоляция от вибрации и шума. Эта дополнительная амортизация помогает предотвратить любые резкие звуки, мешающие вам играть.

• Здесь есть несколько удобных меток: 'центральное шасси', 'блок питания' и 'прокладка кабелей переменного тока'. Они немного помогают при сборке, но не являются инструкцией по ремонту.

• Microsoft не пожалела места внутри корпуса - посмотрите, сколько места отведено под радиатор. Тепловой дизайн - важная часть создания любой консоли, и очевидно, что Series X создана для того, чтобы работать тихо и прохладно.

• Спереди находится одна из двух антенных плат, расположенных внутри башни. Их избыточность может обеспечить надежное соединение в любой из двух ориентаций консоли: в режиме башни и в неудобном режиме.

Комментарии к шагу

'Неудобный режим'? Echt?

'Неудобный режим' - это zwar eine schwierige Vorlage - aber die Übersetzung solltet ihr nochmal überdenken.

(Auch diesen Kommentar könnt ihr nach einer Korrektur gern löschen).

Что это значит?

На третьем изображении эта плата предназначена для подключения к интернету через wifi или для контроллеров Bluetooth?

Шаг 7

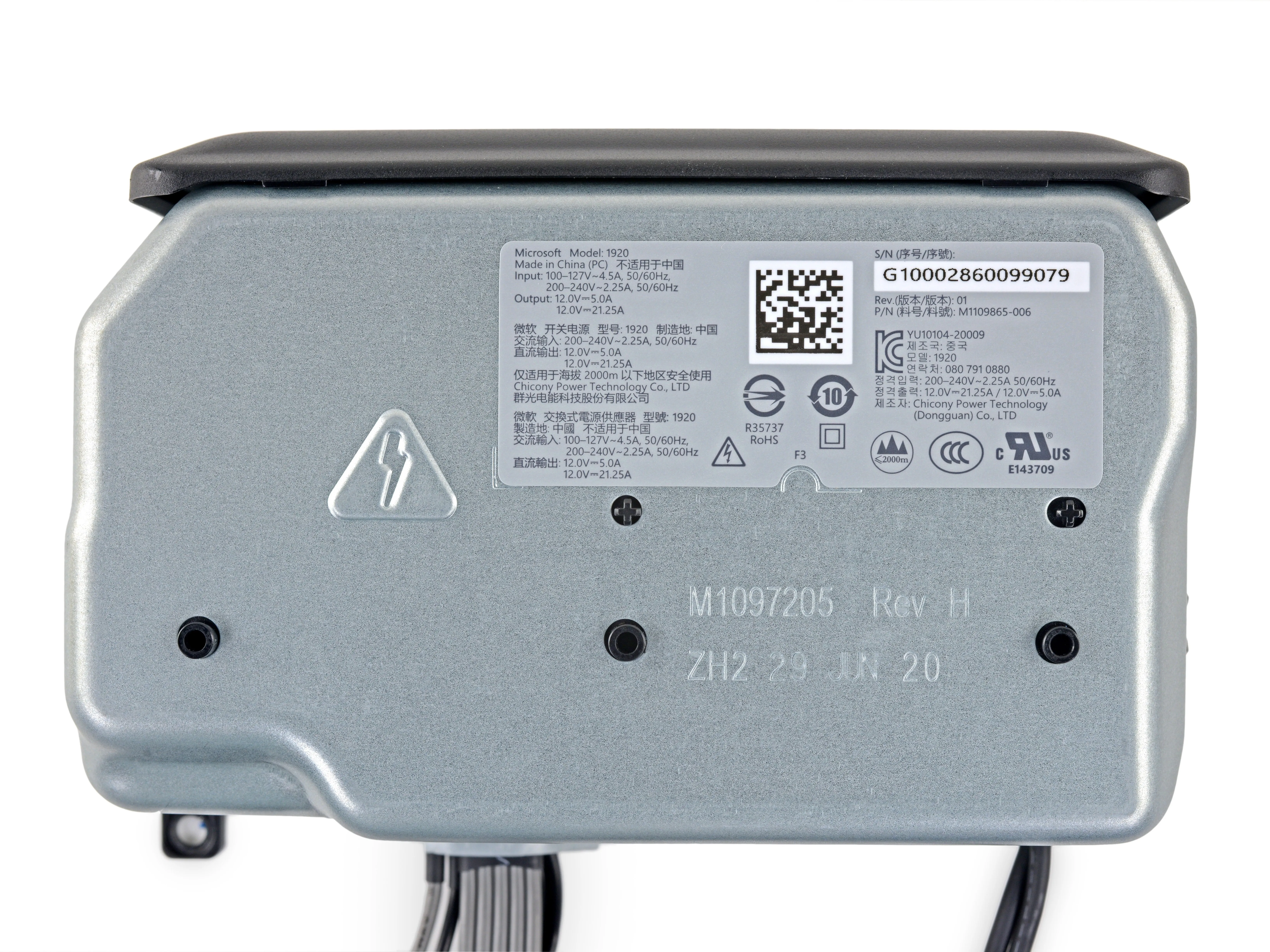

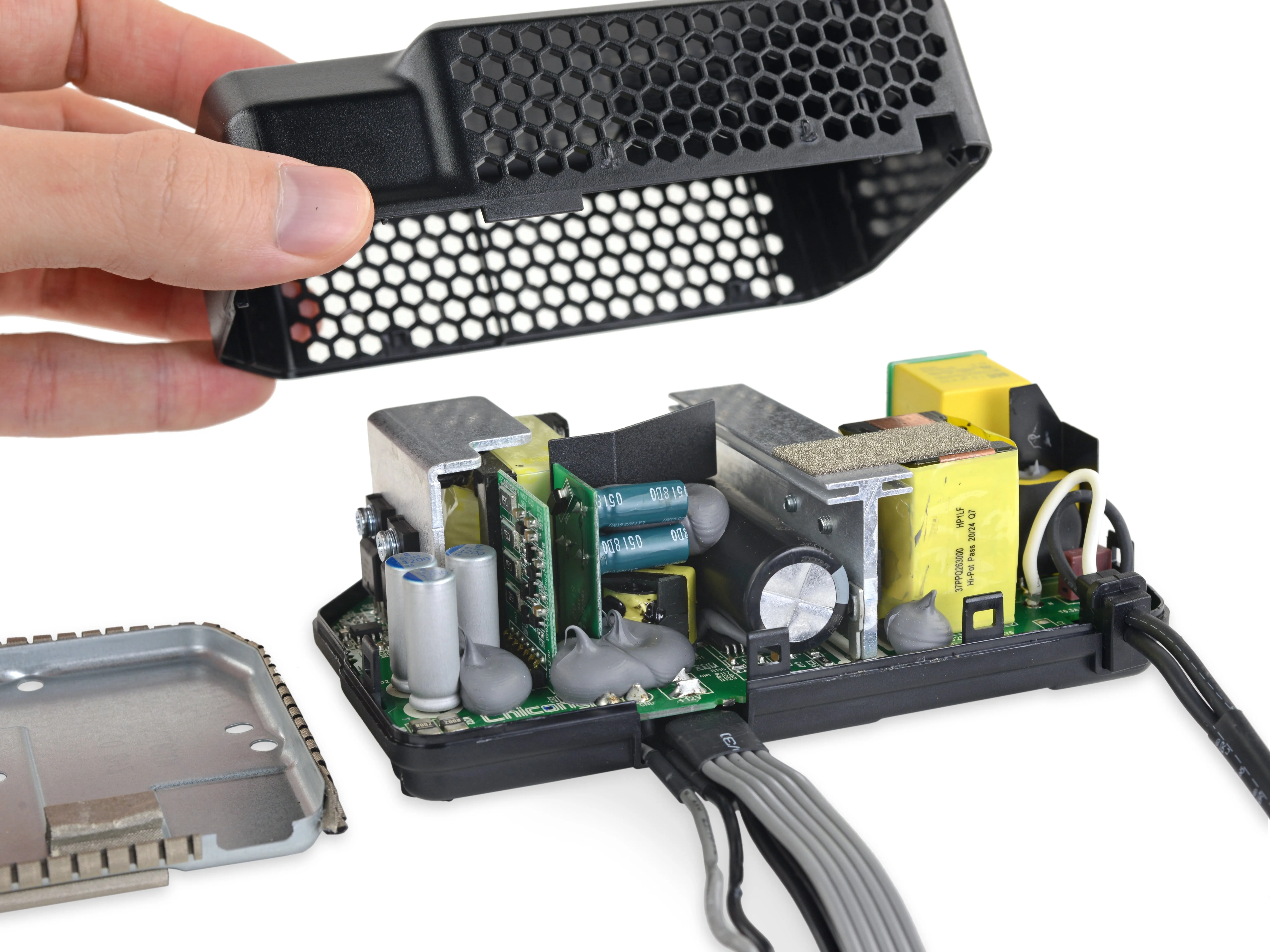

• Переходим к коробке внутри коробки и отсоединяем блок питания от основного узла.

• Первичная шина этого блока питания выдает до 21,25 ампера при напряжении 12 вольт, что соответствует 255 сочным ваттам.

• Добавьте к этому периферийный выход мощностью 60 Вт, и вы получите 315 Вт. Это немного выше, чем у One X245 Вт, но все же меньше, чем 350 Вт у PS5 с оптическим приводом.

• Почему PS5 оснащен более мощным блоком питания? Загляните к нам через некоторое время, чтобы узнать разбор PS5 чтобы узнать!

• Насколько хорошо этот блок питания сочетается с аналогами? Мы спросили эксперта по адаптерам питания Кена Шириффа из Righto.com.:

• В целом он выглядит как компактный, высококачественный блок питания. Они не срезают углы в целях экономии. Тем не менее, блок питания не дотягивает до уровня плотности и сложности Apple.

• Для фильтрации выходного напряжения 12 В в блоке питания используются более дорогие, но долговечные полимерные конденсаторы, а не электролитические.

• Он предупреждает о том, что его следует эксплуатировать ниже 2 000 мтак что, возможно, не стоит брать его с собой в Санта-Фе, штат Нью-Мексико.

Комментарии к шагу

Nicht über 2000m, ansonsten wäre es etwas schwer für die meisten die Konsole konform zu betreiben :)

'Hauptbahn'?

Der Zug ist abgefahren ;-)

'Hauptschiene' - это здесь гелеобразный Begriff.

Siehe z.B.: https://www.pc-max.de/content/news/netzt...

Danke! Если у вас есть желание помочь вам в решении этой проблемы, мы будем рады вашей помощи :).

Ленточный расширитель для Nvme. Я сделал это для перемещения NVme с радиатором, чтобы отодвинуть его от материнской платы.

Ищите их на eBay или aliexpress.

Шаг 8

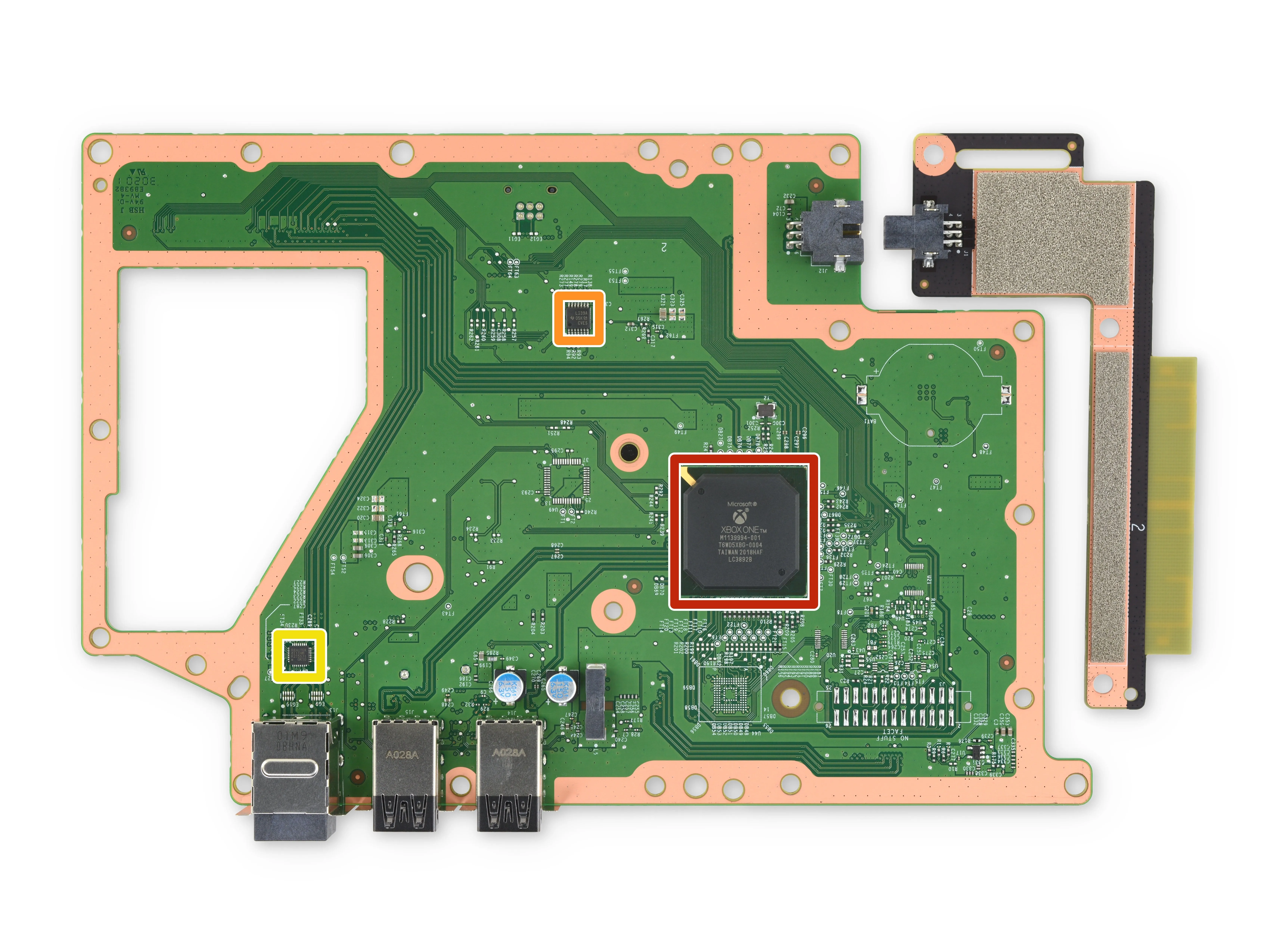

• Series X - это сэндвич из досок, но в отличие от iPhone Xэто сделано не для экономии места, а для его увеличения. Алюминиевый блок в центре помогает направлять воздух между платами и охлаждать этих горячих парней. Вот что находится на первой плате:

• Контроллер ввода-вывода южного моста Microsoft M1139994-001 T6WD5XBG-0004

• Texas Instruments LM339A квадратный дифференциальный компаратор

• Гигабитный Ethernet-контроллер Realtek RTL8111HM

• CT08E 2020F1 - возможно, звуковой преобразователь Challenge Electronics

• ON Semiconductor NCP186AMN080TBG Линейный регулятор с низким уровнем падения напряжения 1 A / adj.

• Аудиоусилитель Nuvoton ISD8104SYI 2 Вт класса AB

• Richtek RT6256BHGQUF и RT6256CHGQUF синхронный понижающий преобразователь с LDO

Шаг 9

• Далее - мясо этого сэндвича - алюминиевое центральное шасси.

• Его основное предназначение - впитывать тепло High-Performance Gaming Heat™ (отсюда яркая мятная термопаста для SSD и слота расширения памяти).

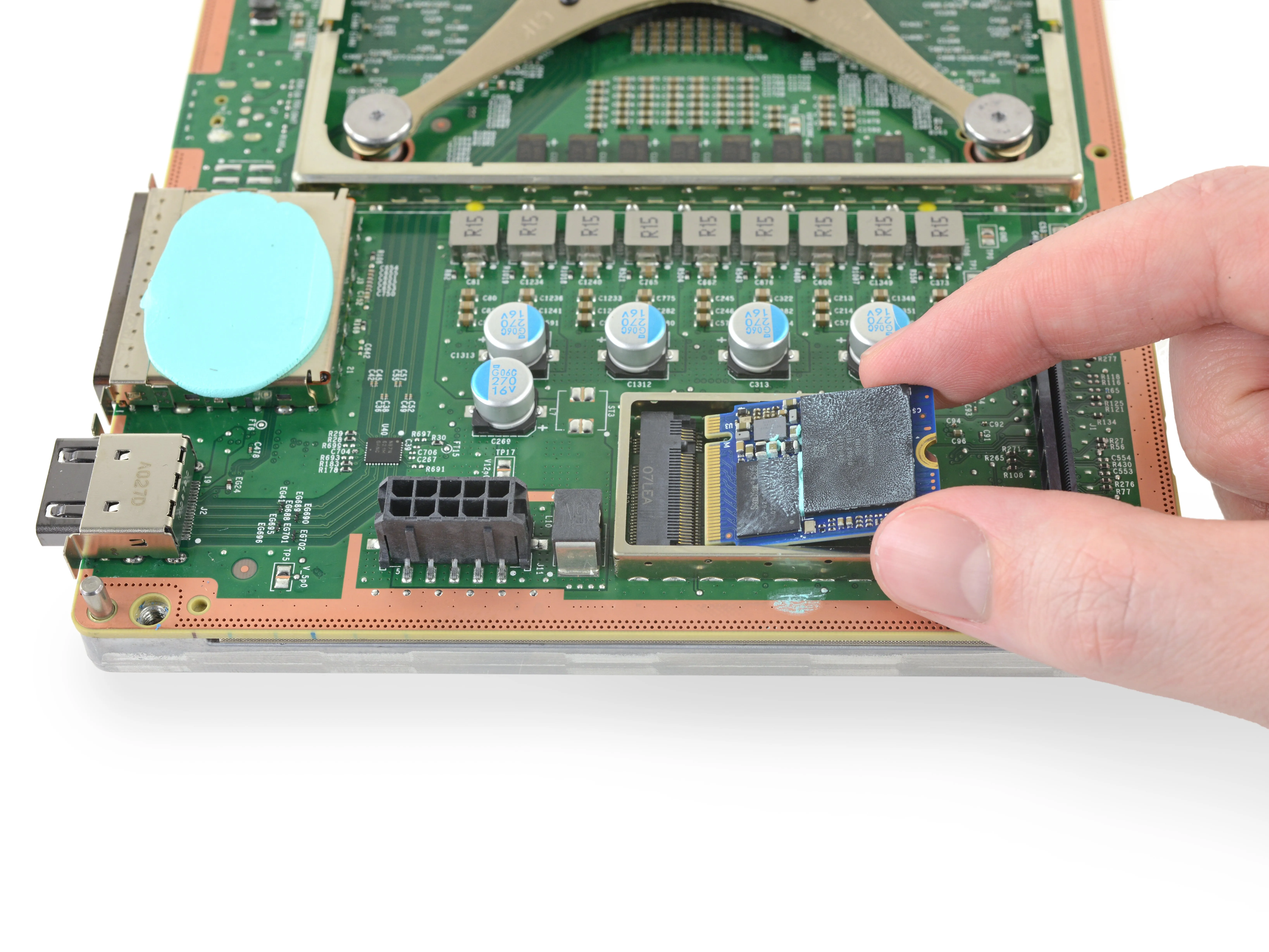

• Кстати, о накопителях: в Series X используется твердотельный накопитель m.2 2230 NVMe, а именно пользовательский 1 ТБ SN530 от Western Digital. Мы слышали, что это сверхбыстрый PCIe Gen 4.0Это же высококлассная вещь!

• Приятно видеть, что Microsoft использует здесь сменный диск, даже если программные барьеры не позволяют произвести замену.

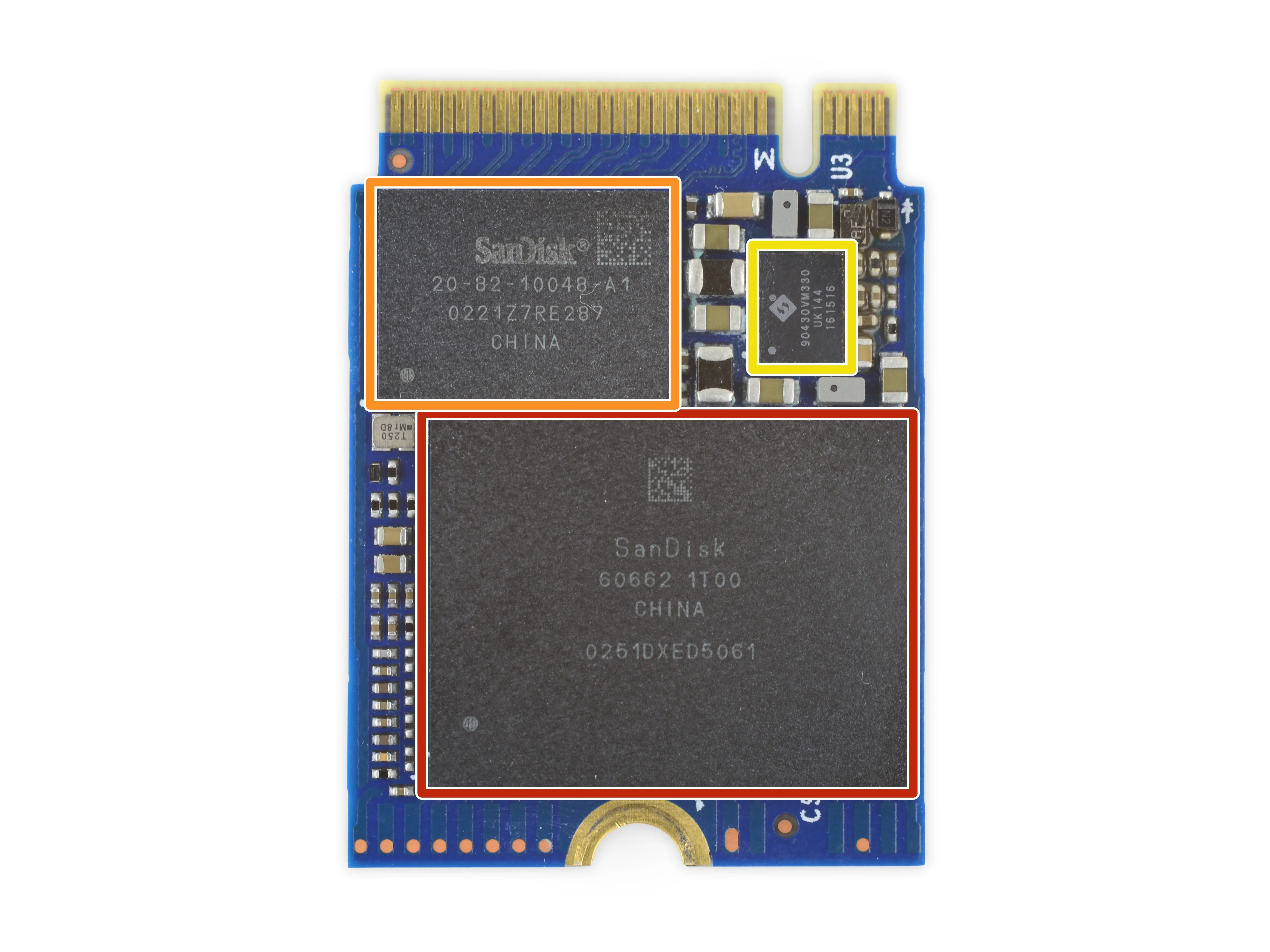

• Давайте подробнее рассмотрим элементы, которые придают этому SSD мощь (не обращая внимания на довольно скучную заднюю сторону):

• SanDisk 60662 1T00 1 ТБ NAND Flash Memory

• Контроллер SSD SanDisk 20-82-10048-A1 NVMe

• ИС управления питанием Qorvo (ранее Active-Semi) 90430VM330

Комментарии к шагу

SN530 - это PCIe gen 3.0 (который не может достичь заявленной скорости в режиме x2) диск, который не похож на этот, я думаю, что какой-то прототип XSX вышел с SN530, но это другой диск ИМХО...

Привет, Роджер!

Этот привод маркирован как SN530, как вы можете видеть на на фотографии его задней стороныА компания Western Digital сообщила, что у нее есть специализированный ASIC для поддержки PCIe 4.0. Похоже, это нестандартное решение!

Шаг 10

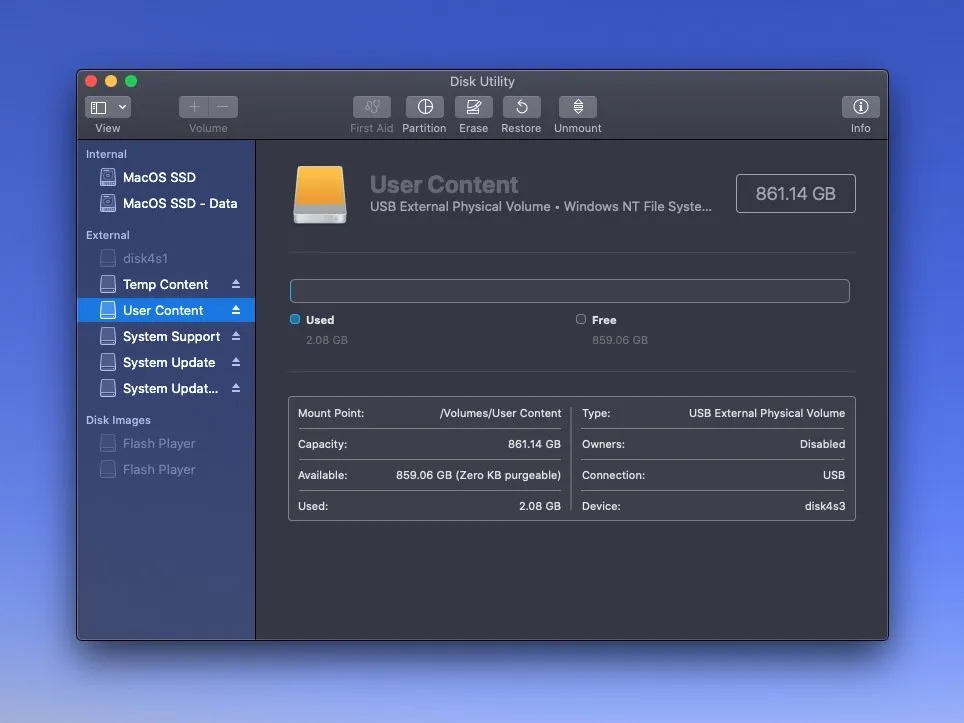

• Поскольку этот SSD выполнен в стандартном форм-факторе m.2, мы установили его в нашу настольную рабочую станцию, чтобы взглянуть на его содержимое.

• На самом деле, он поразительно похож на накопители, которые мы находили в некоторыхдругих недавних устройствах Microsoft.

• Если вы ожидали, что он будет разбит на разделы, как жесткие диски, установленные в предыдущих моделях Xboxто вы нас опередили.

• Несмотря на то, что сам SSD-накопитель довольно стандартный, если верить прошлому опыту, вам придется столкнуться с серьезной головной болью при необходимости его замены или обновления в будущем. Будет ли он вообще работать? Все, что мы знаем, это то, что наше чутье говорит, что возможно.

• Обновление: Подробнее о том, что говорит наша интуиция, читайте в нашем подробном обзоре этого маленького SSD: Может ли DIY Storage сэкономить вам деньги на Series X? Скорее всего, нет.

Комментарии к шагу

Отличный призыв из 'Футурамы'. Вы слишком нейтральны.

Если я умру, передайте моей жене привет.

Шаг 11

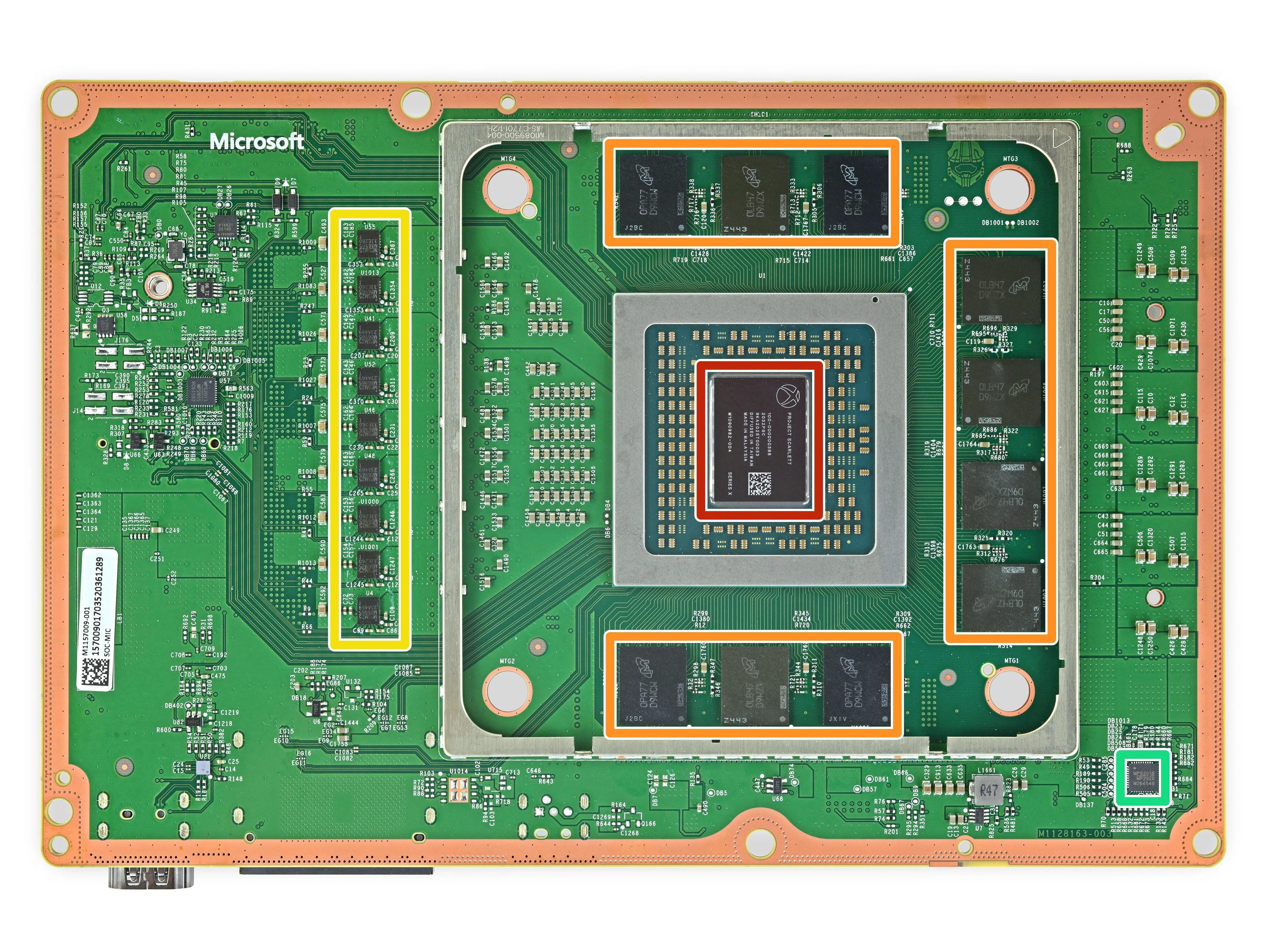

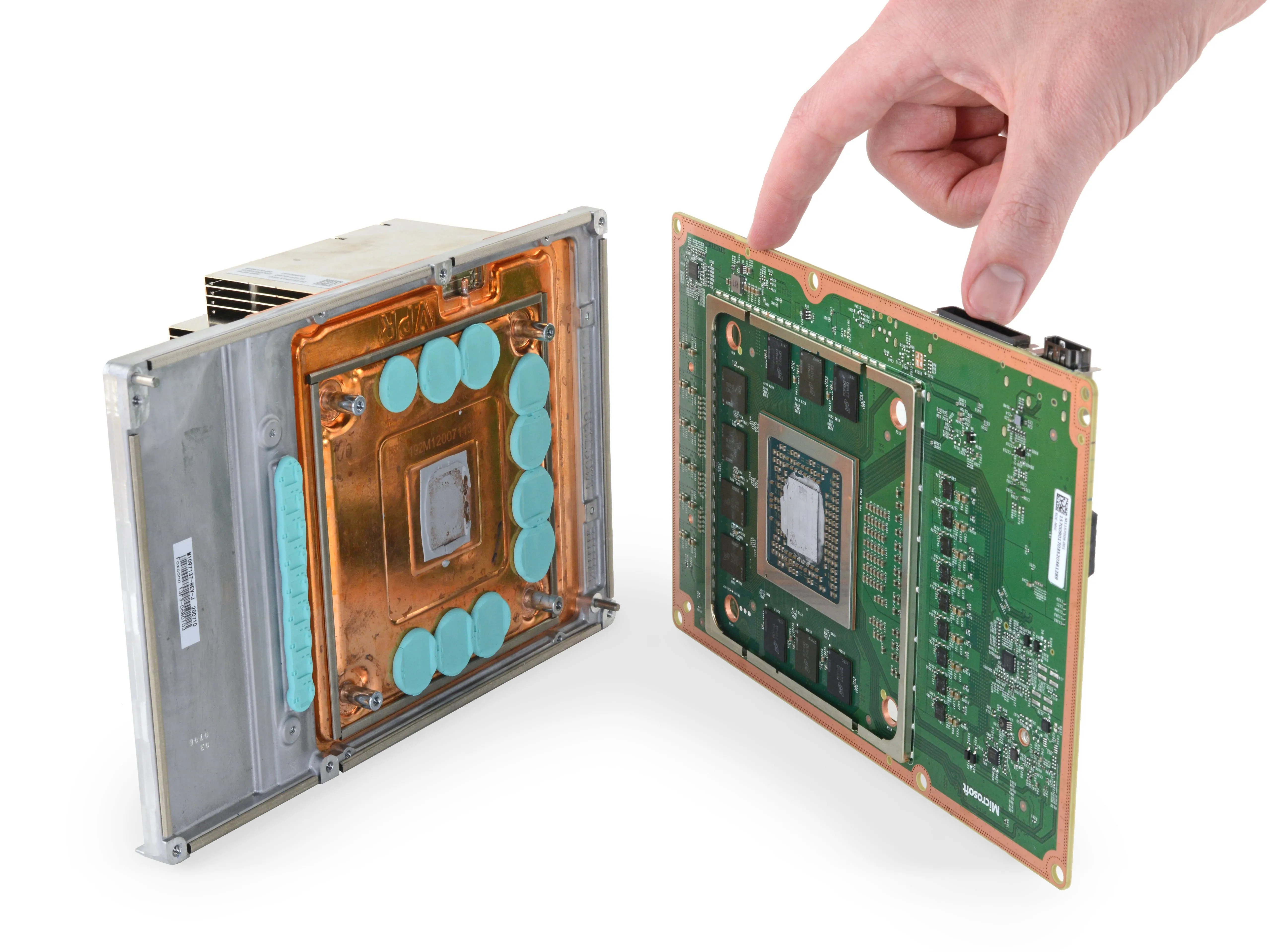

• Снимая последние слои с этого вкусного теплового парфе, мы освобождаем финальную плату от теплоотвода, находим еще больше термопасты и еще больше чипов:

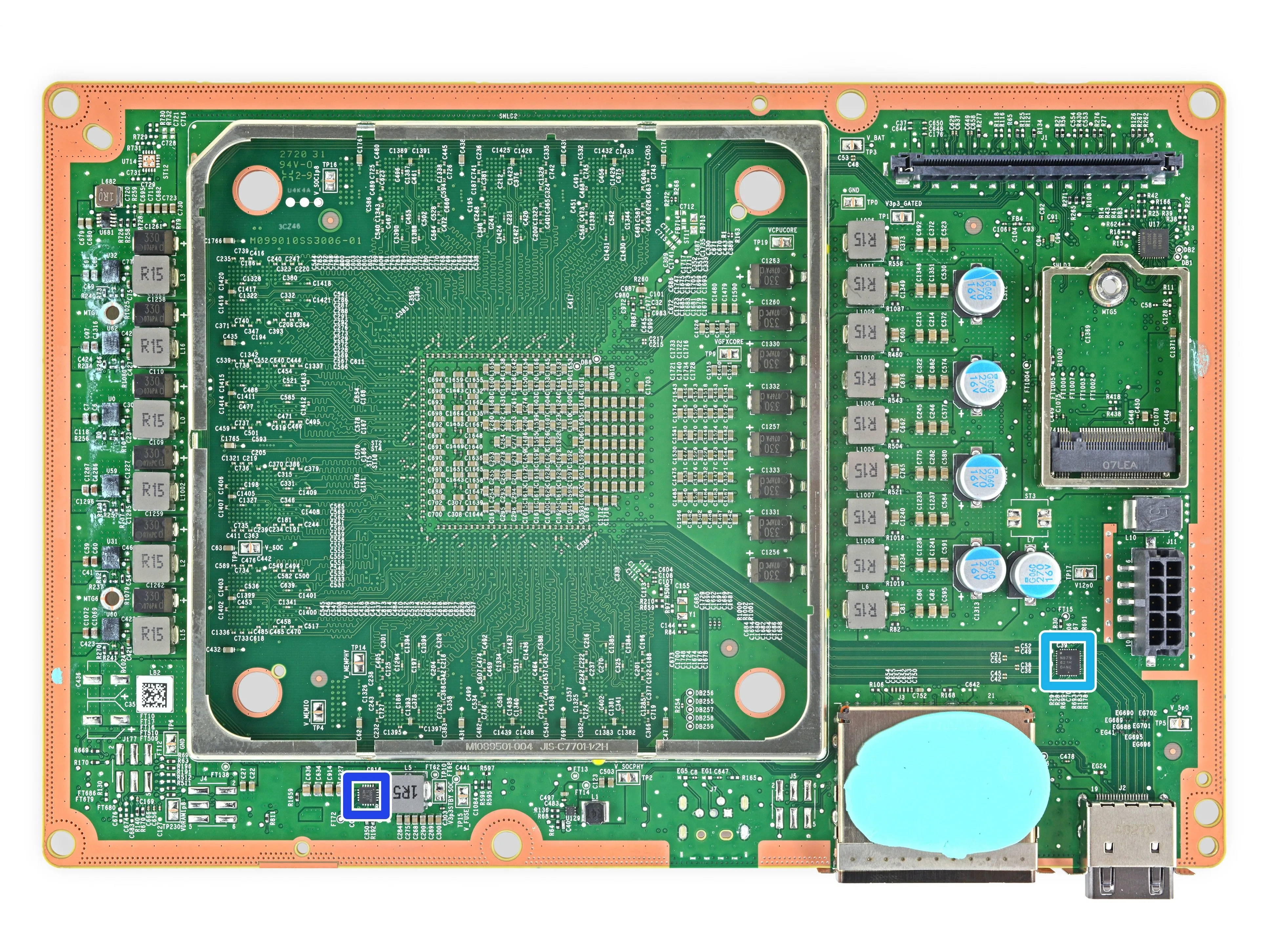

• 'Project Scarlett' 100-000000388 SoC (включает 8-ядерный процессор AMD Zen 2 CPU + AMD RDNA 2 GPU)

• Micron D9WCW 1GB и Micron D9WZX 2 ГБ, в общей сложности 16 ГБ GDDR6 SGRAM (синхронная графическая оперативная память)

• Монолитные системы питания MP86965Модули фаз питания с MOSFET

• Монолитные силовые системы MP2926 Многофазный контроллер с интерфейсом PMBus

• The Master Chief

• ON Semiconductor NB7NQ621M 12 Gbps HDMI/DisplayPort Level Shifter/Linear Redriver

• Texas Instruments TPS568230 Синхронный понижающий регулятор

Комментарии к шагу

bonjour j'aimerais savoir de quelle dimension sont les pads thermiques bleus et si on peut les changer merci.

Здравствуйте, я хотел бы узнать, какого размера синие термопрокладки и можно ли их поменять.

Шаг 12

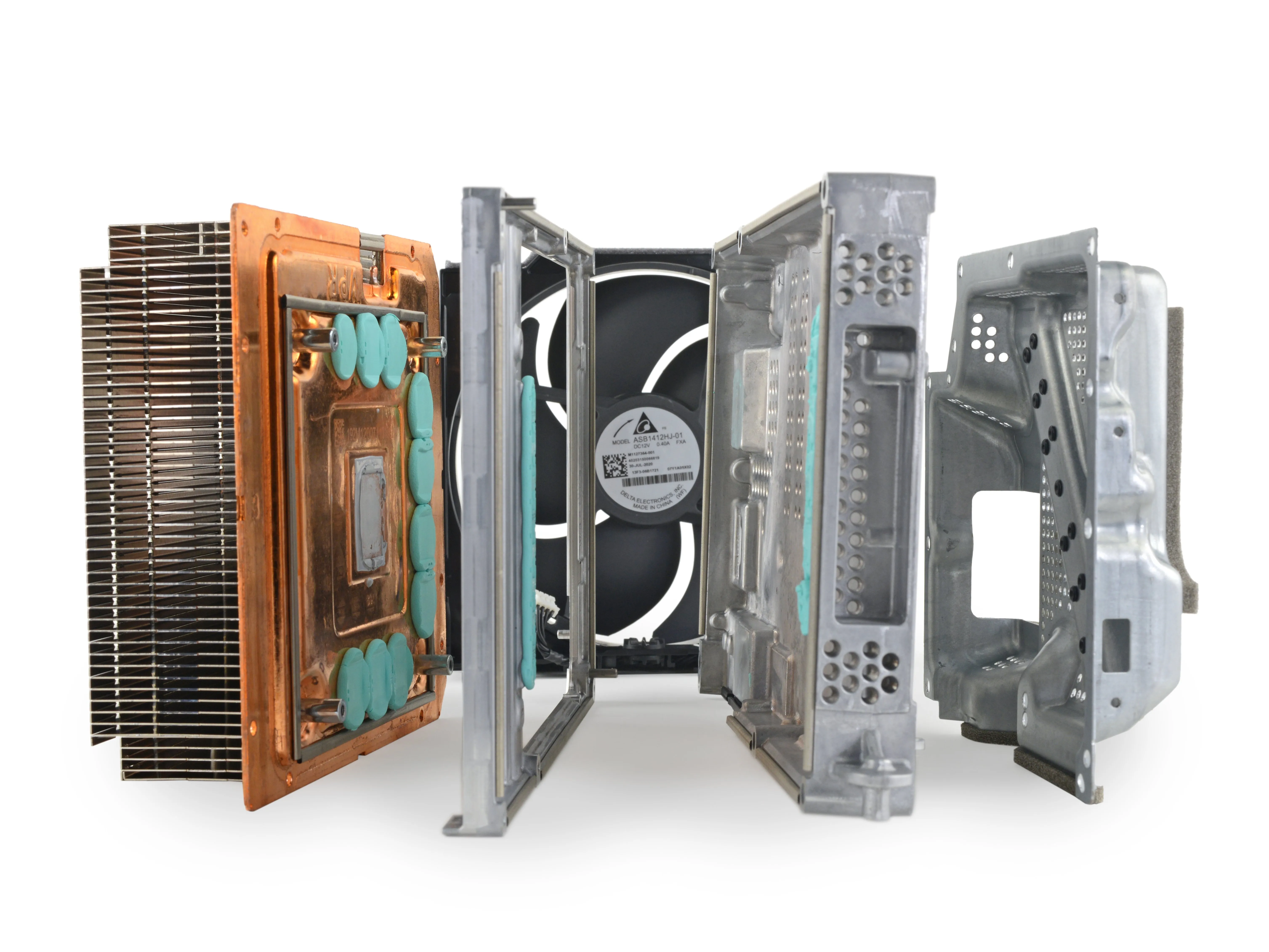

• Когда материнские платы сняты, мы можем полюбоваться на всю систему охлаждения. Какой классный сэндвич с печеньем.

• Мятно-зеленая кремовая начинка - это куча термопасты, которая помогает рассеивать тепло Gaming Heat™.

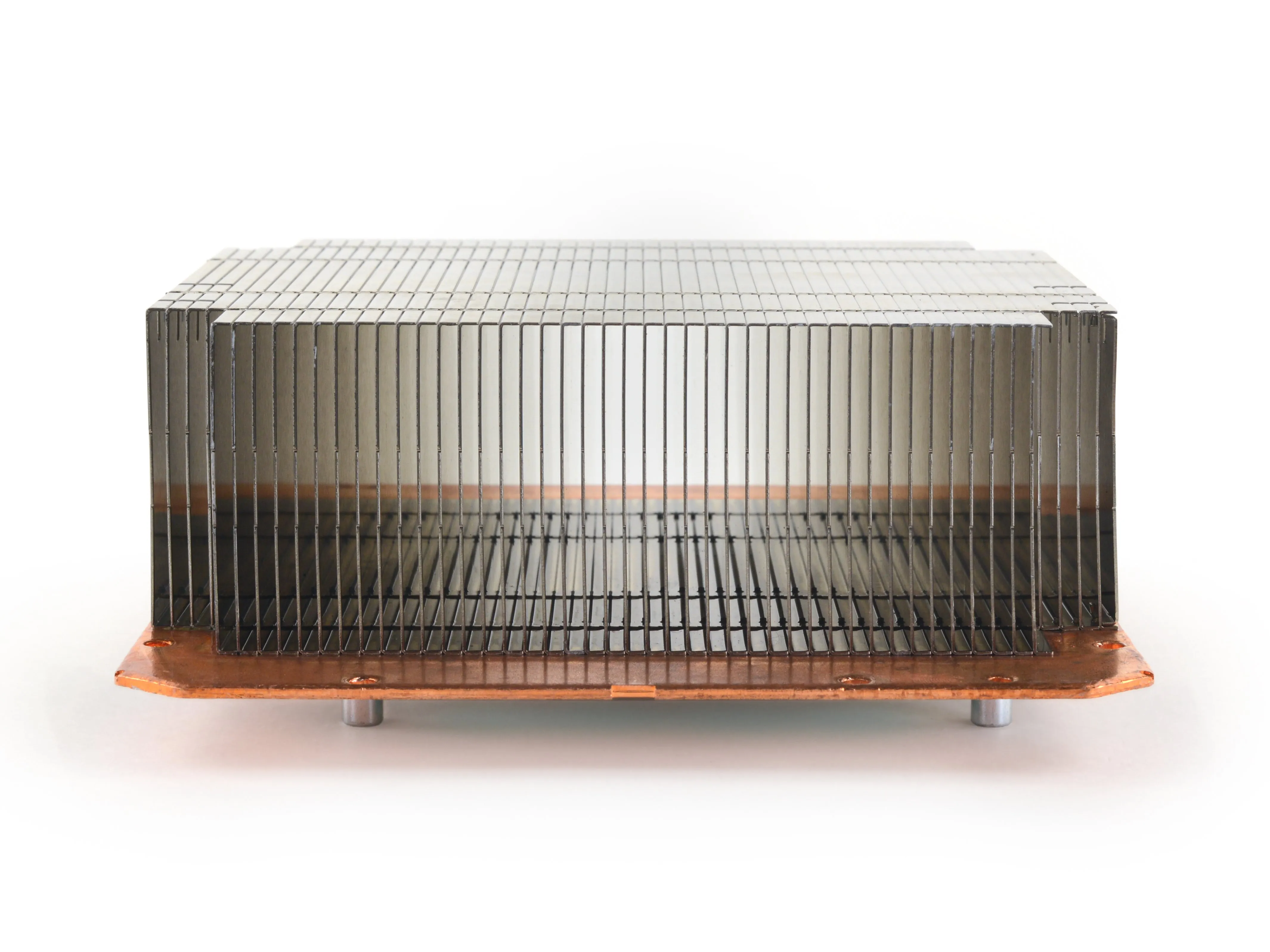

• Слева: Крылышки отводят тепло от медной паровой камеры, чтобы его отводил холодный воздух, втягиваемый вентилятором через нижнюю часть консоли.

• Далее - наряду с медной пластиной эта металлическая рамка выполняет функцию электромагнитного экрана. Кроме того, она отводит тепло от нагретых модулей регулятора напряжения через термопрокладку.

• Центральное шасси' (CCS) обеспечивает жесткость, помогает в экранировании, отводит тепло и обеспечивает максимальное охлаждение платы.

• И наконец, крайний справа, похожий на клетку Фарадея электромагнитный экран защищает другую материнскую плату, позволяя воздуху проходить через нее.

Шаг 13

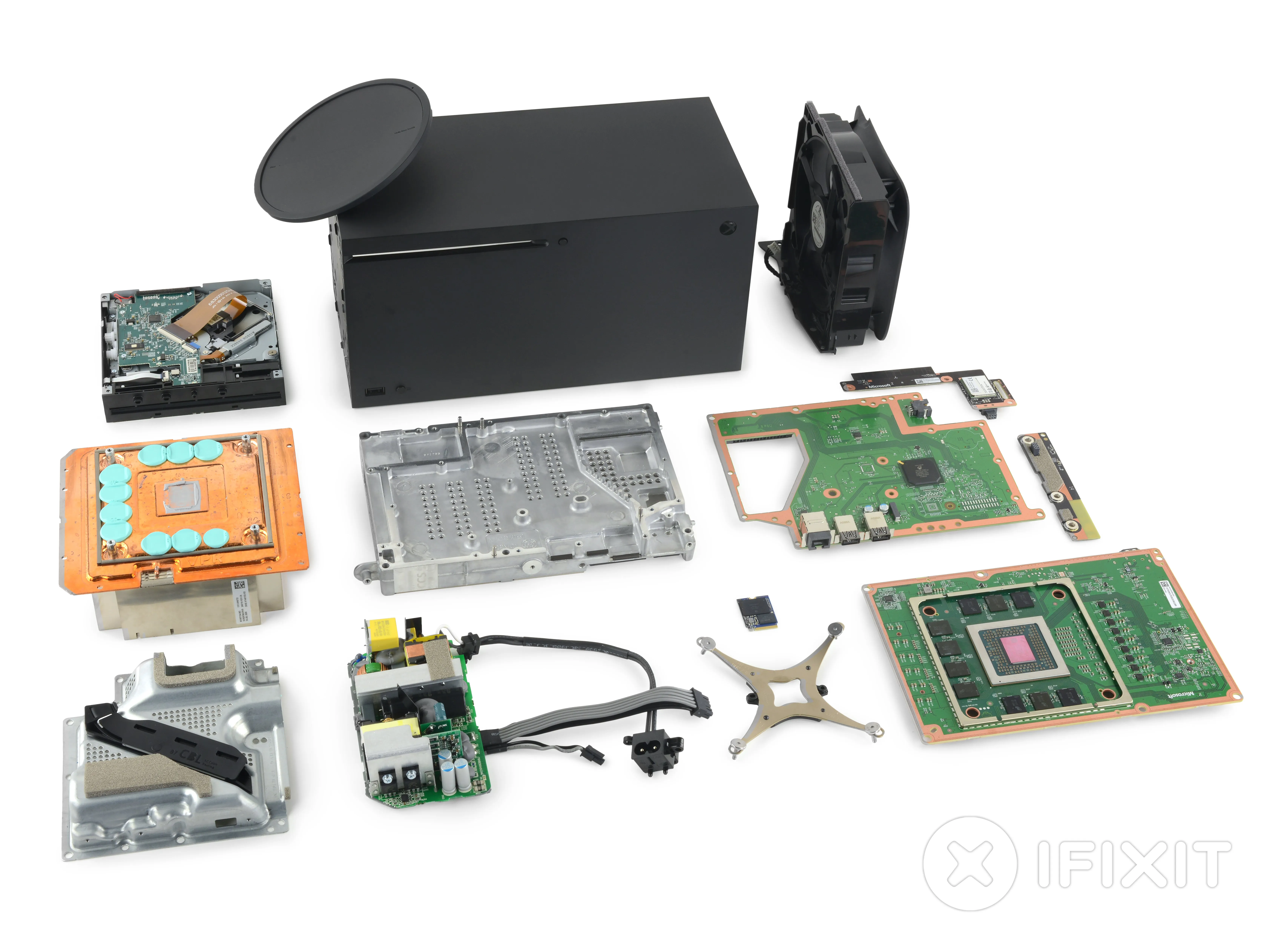

• Возможно, это самая лучшая игровая машина Microsoft, но по объему она напоминает кондиционер с видеокартой. Классные вещи.

• Относительно модульная и удобная для ремонта конструкция отчасти омрачается некоторыми программными препятствиями. Наши тесты показали, что ремонт оптических приводов и SSD будет в лучшем случае проблематичным, что может стать проблемой, если вы хотите, чтобы эта штука играла в игры или загружалась.

• Мы рады, что в нашей Halo-машине живут два Мастера Шефа, но как эта башня ужаса поведет себя на арене ремонта? Прокрутите страницу вниз, чтобы узнать вердикт.

Комментарии к шагу

Хэлло. Könnt ihr den Fan genauer beschreiben. Мой Xbox Serie X уже несколько лет не работает... Является ли это проблемой или Eigenbau?

Если ваш Xbox так быстро после покупки приобретет ден Гейст, я рекомендую вам отказаться от гарантии.

Вывод

• Для полной разборки консоли требуется совсем немного инструментов.
• Все винты - стандартные крепежные элементы T8 Torx.
• Внутри модульная конструкция позволяет легко заменить вентилятор, оптический привод, блок питания и беспроводную плату.
• Твердотельный накопитель является модульной деталью, но для доступа к нему требуется довольно сложная разборка.
• Ремонт некоторых важных компонентов осложняется программными блокировками.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
