Разборка Xiaomi Mi 11

Введение

Флагманский смартфон Xiaomi Mi 11 оснащен новыми технологиями и готов к выходу на мировую арену, в частности, на европейский рынок. Впервые выпущенный в Китае в конце 2020 года, Mi 11 стал первым смартфоном, оснащенным процессором Snapdragon 888. Мы были достаточно заинтригованы, чтобы купить его, когда он поступил в продажу во всем мире пару месяцев спустя. Итак, на стол разбора! Следуйте за нами и давайте разберем его на части.

Если вы любите разбирать гаджеты, следите за нами в Twitter, Instagramи Facebook. Если вы хотите получать информацию о Делаете.ру, загляните в нашу рассылку.

Что вам нужно

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка Xiaomi Mi 11

• С таким количеством новых смартфонов легко стать немного утомленным, но просто посмотрите на все технологии, упакованные в эту маленькую стеклянную плиту:

• чипсет Qualcomm SM8350 Snapdragon 888 (5 нм)

• 6,81-дюймовый (3200 x 1440 пикселей) изогнутый AMOLED DotDisplay с 1 миллиардом цветов (TrueColor display) и частотой обновления 120 Гц

• Тройная система тыловых камер с широкоугольной 108 МП ƒ/1,9 (OIS), ультраширокоугольной 13 МП ƒ/2,4 и макрообъективом 5 МП ƒ/2,4

• 8 или 12 ГБ оперативной памяти и 128 ГБ хранилища (возможна конфигурация с 256 ГБ)

• 5G (суб-6 ГГц и mmWave), Wi-Fi 802.11 a/b/g/n/ac/6, двухдиапазонный NFC и Bluetooth 5.2

• Аккумулятор емкостью 4600 мАч с поддержкой быстрой беспроводной зарядки мощностью 50 Вт, проводной зарядки мощностью 55 Вт и обратной зарядки мощностью 10 Вт.

• Вы все поняли? Этот аппарат обменивается ударами с Galaxy S21 Ultra, который мы разбирали ранее на этой неделе, но по гораздо более низкой цене. Давайте разбираться.

Шаг 2

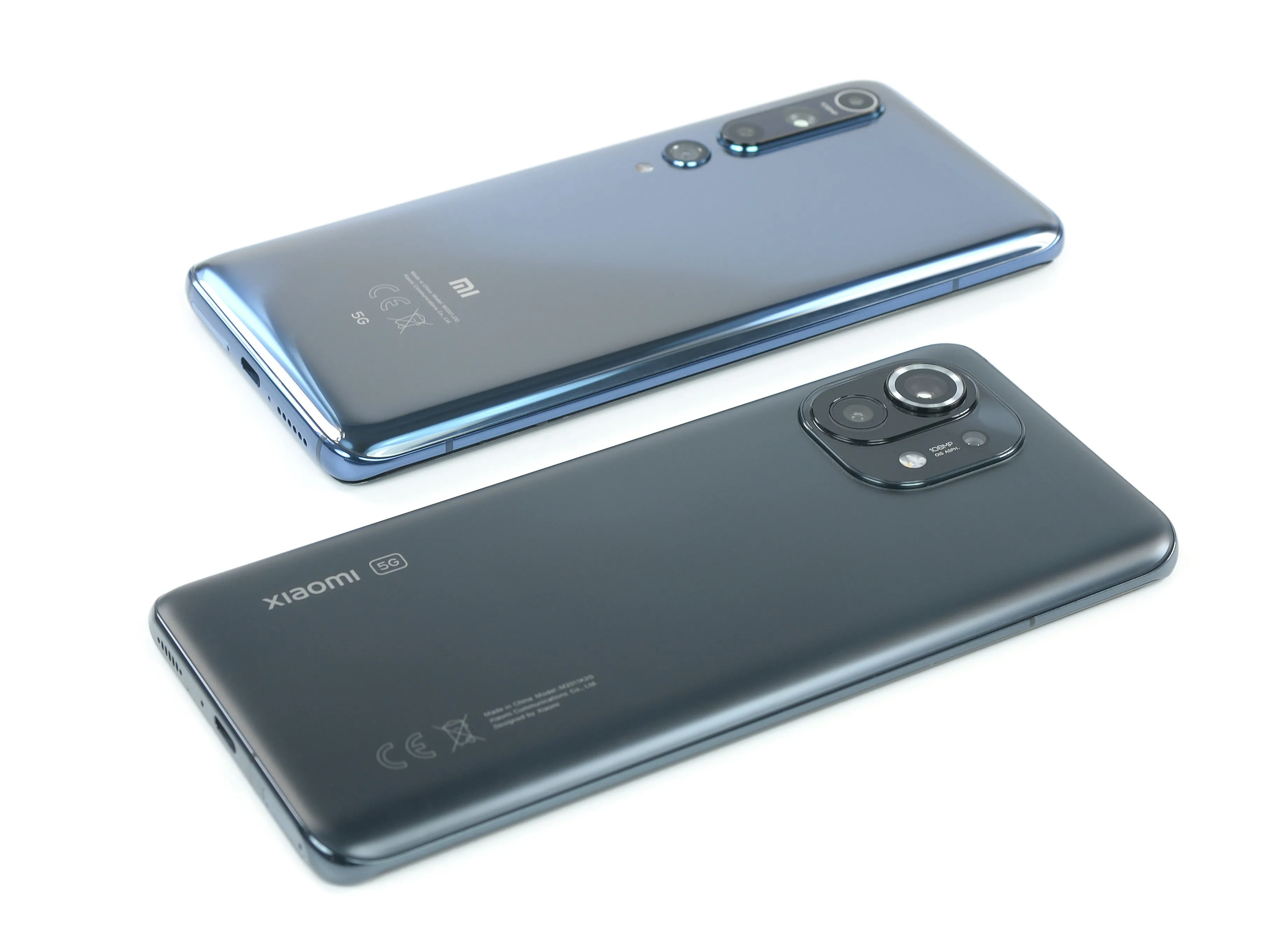

• Раз уж мы в хорошем настроении, то позволим себе немного пообщаться между Mi 11 и его предшественником, Mi 10. Чем они отличаются друг от друга?

• Mi 11, возможно, черпает вдохновение в дизайне новой линейки iPhone в плане расположения камер. Один взгляд на это, и мы уже можем ожидать, что материнская плата будет отличаться от вытянутой печатной платой в Mi 10.

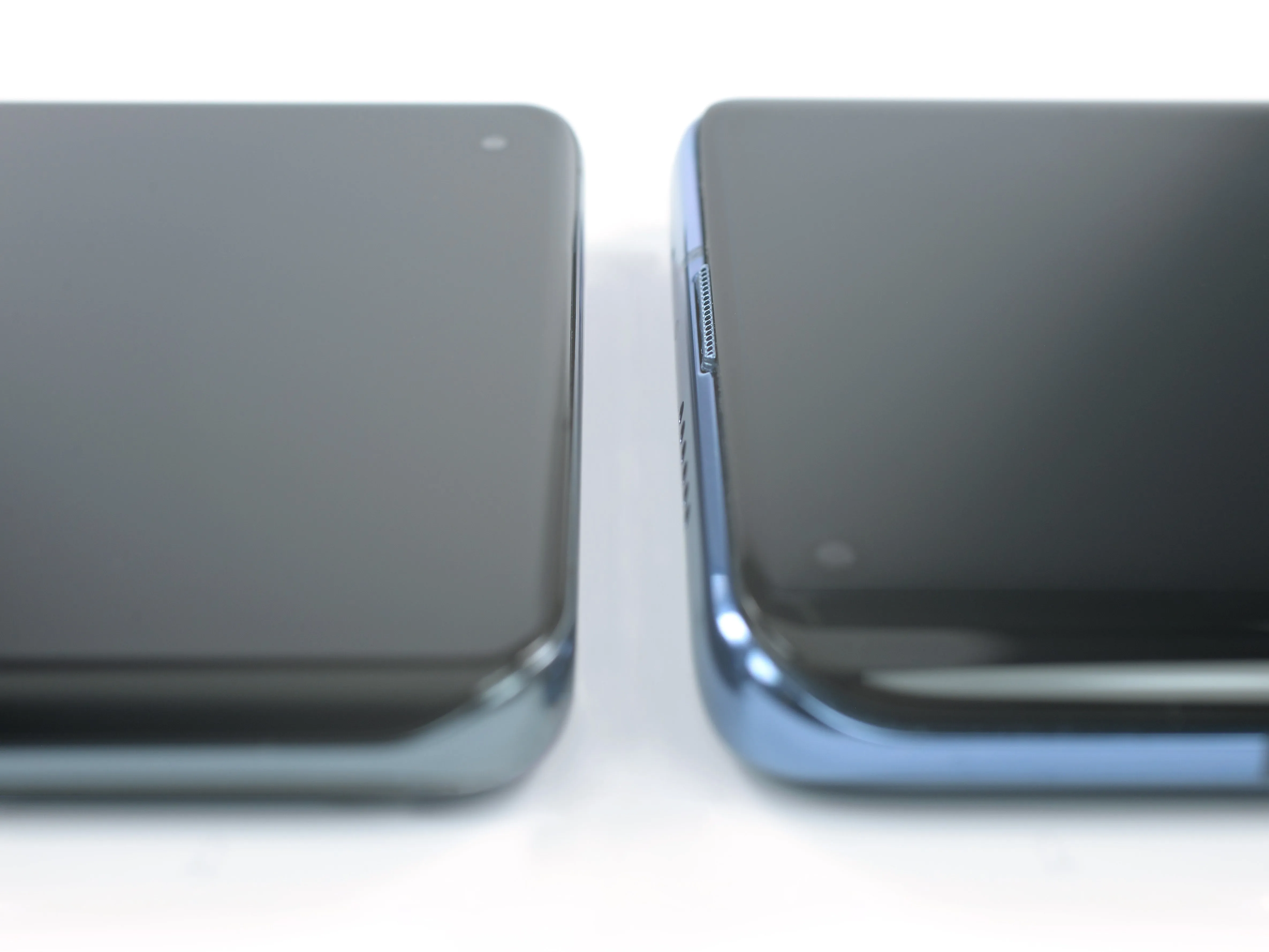

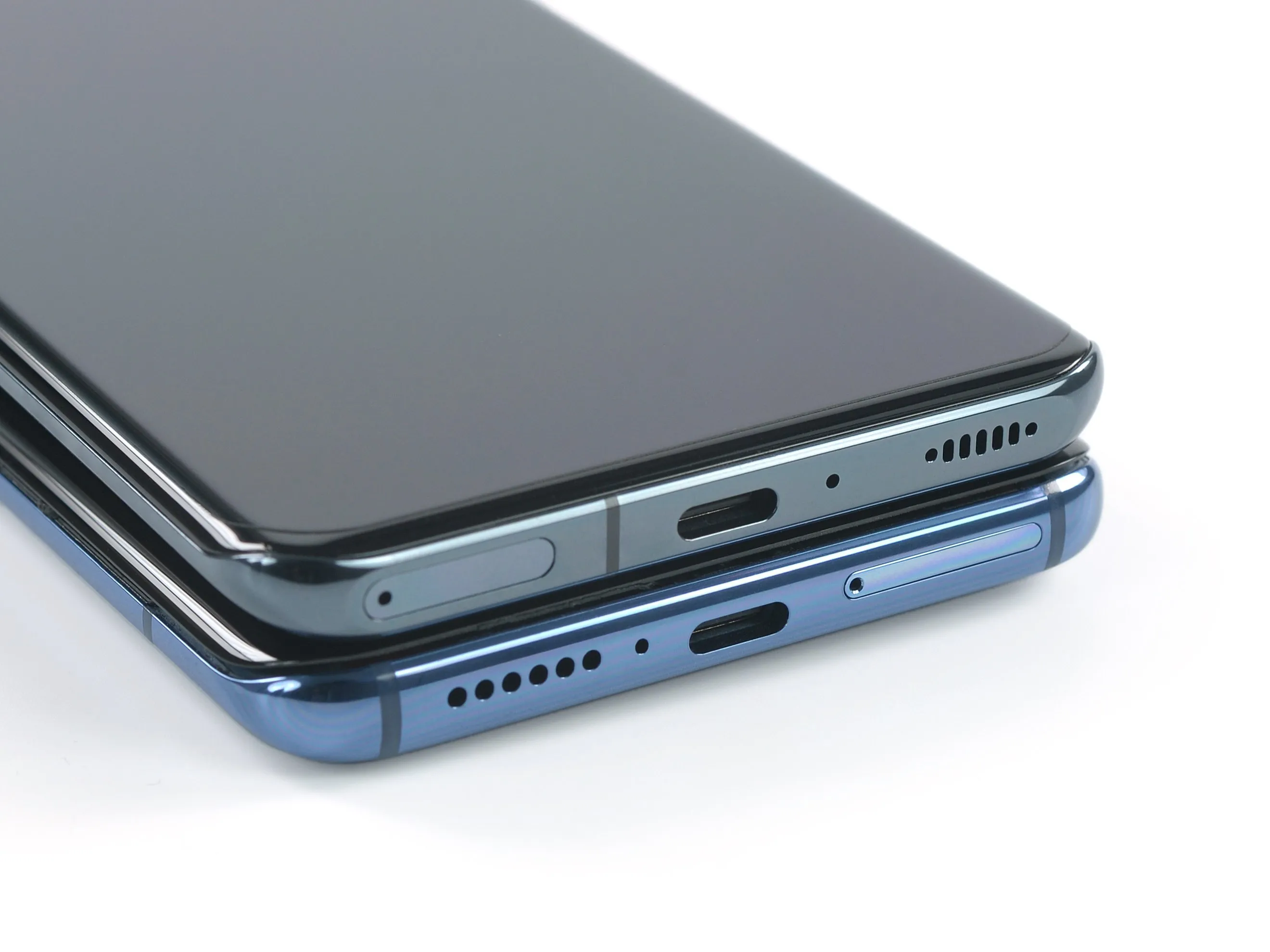

• При почти одинаковых внешних размерах самое заметное отличие, помимо бугра камеры, скрывается на нижней грани телефона - лоток для SIM-карт переместился из правого угла в левый, а решетка динамика получила более стилизованный дизайн.

• К слову о решетках динамиков, отверстие для наушников также было слегка изменено (слева: Mi 11).

Шаг 3

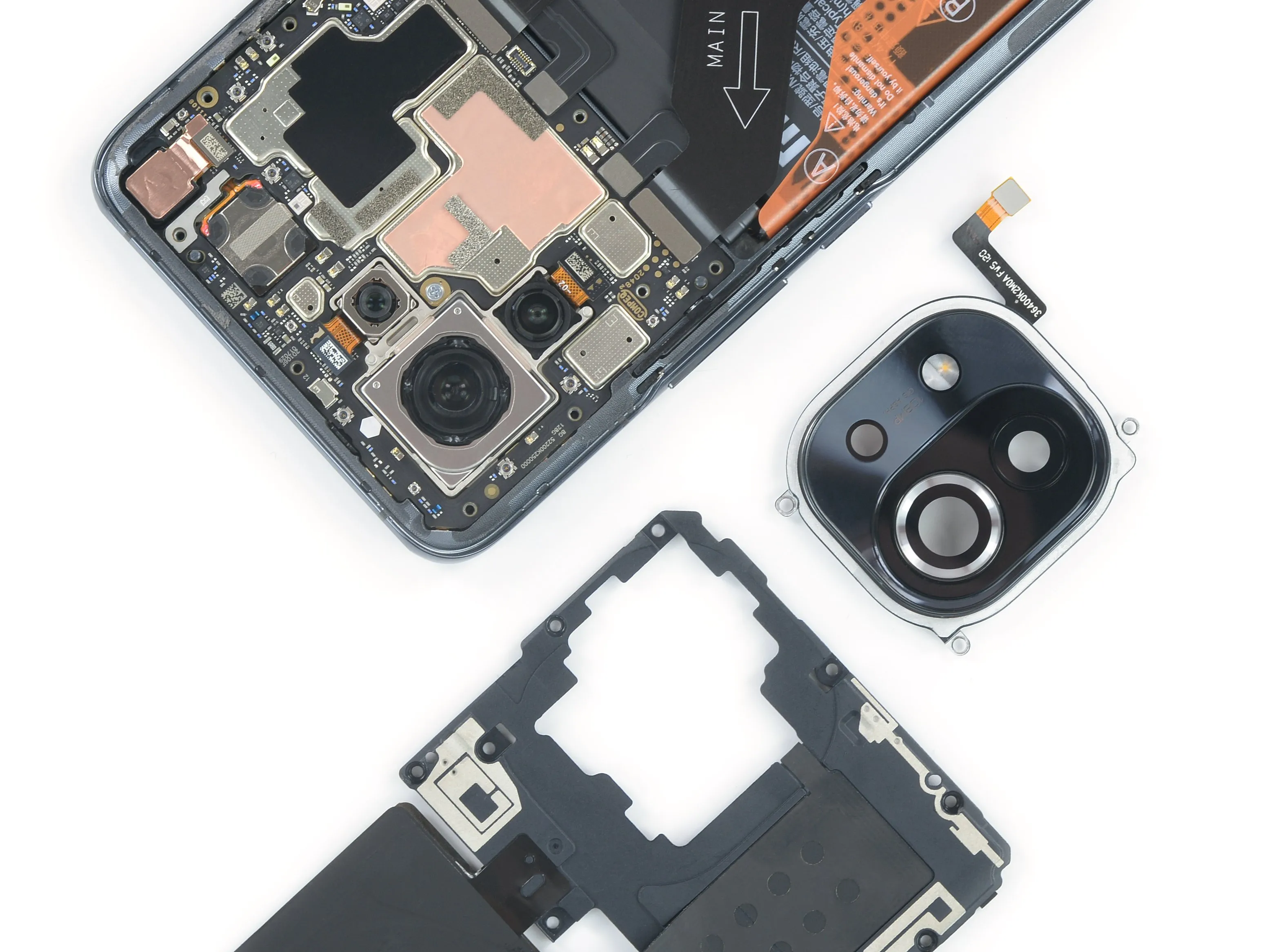

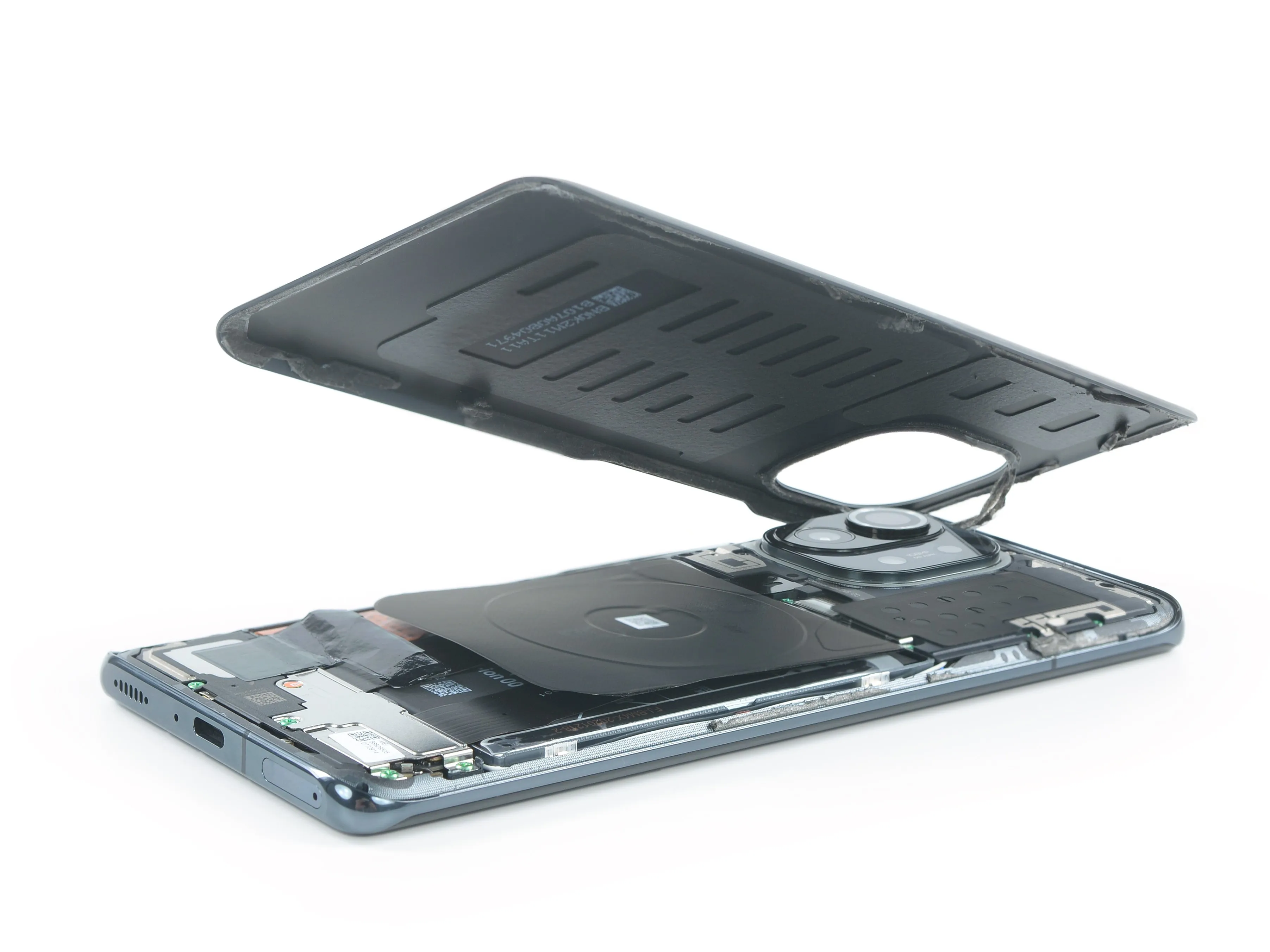

• Помедлив, мы погружаемся в Mi 11, и заднее стекло, как по волшебству, отлетает (возможно, с небольшой поддержкой нашего iOpener со стороны камеры).

• Если это показалось вам слишком простым, имейте в виду, что (1) этот телефон не имеет официального рейтинга IP, поэтому вы никогда не узнаете, насколько хорошо (или плохо) он защищен от воды или пыли, и (2) если бы мы когда-нибудь разработали настоящие волшебные инструменты, мы бы обязательно поделились ими с вами. Возможно.

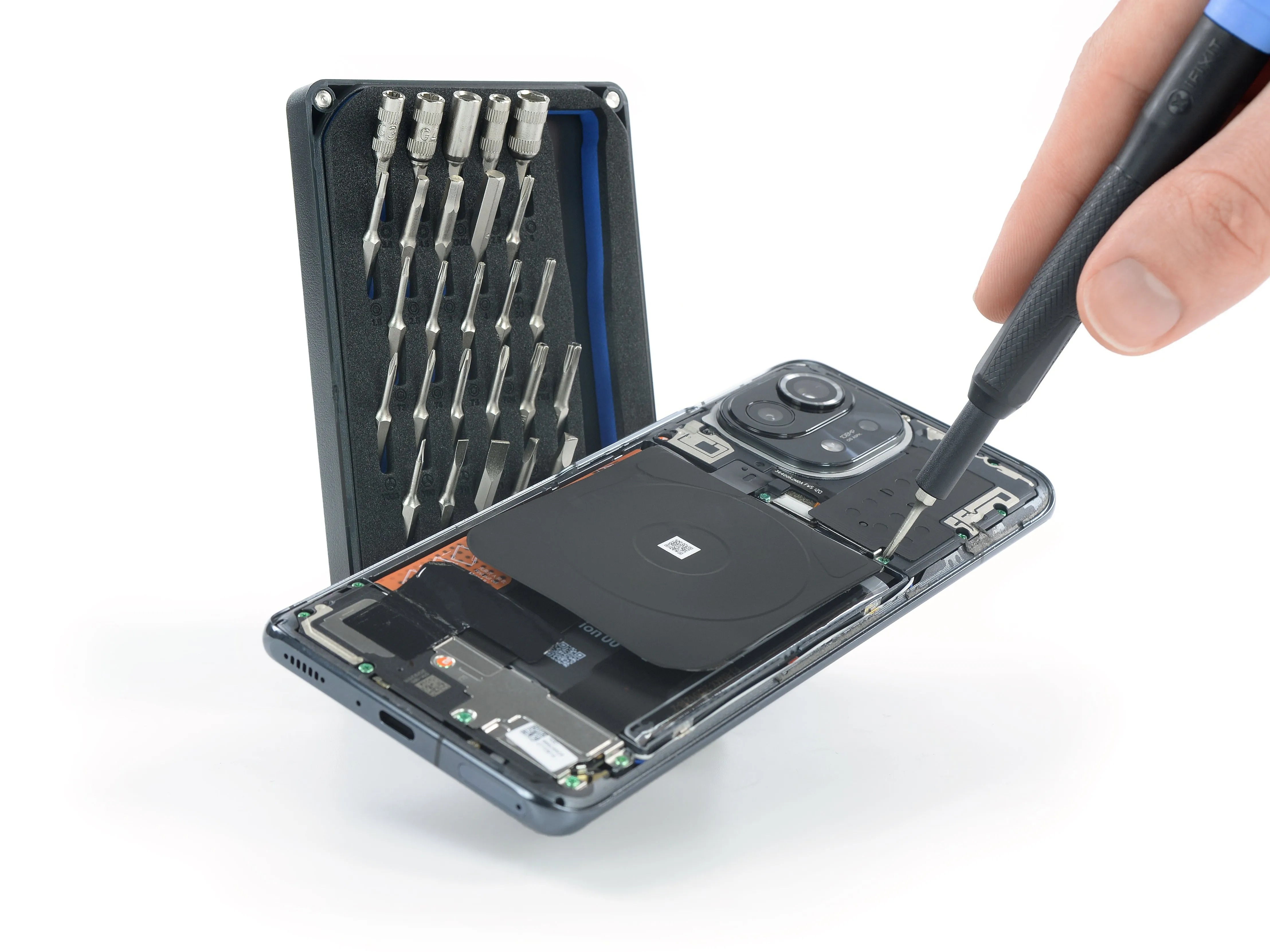

• Наш набор Moray Kit поможет нам открутить эти винты Phillips и сделает снятие катушки беспроводной зарядки легким делом.

• Мы с легким волнением обнаружили, что схема материнской платы похожа на ту, что используется в OnePlus Nordчто позволяет отдельно снимать аккумулятор и дисплей. (Будем надеяться, что кабель экрана не проходит под батареей, как в Mate 40 Pro.)

Шаг 4

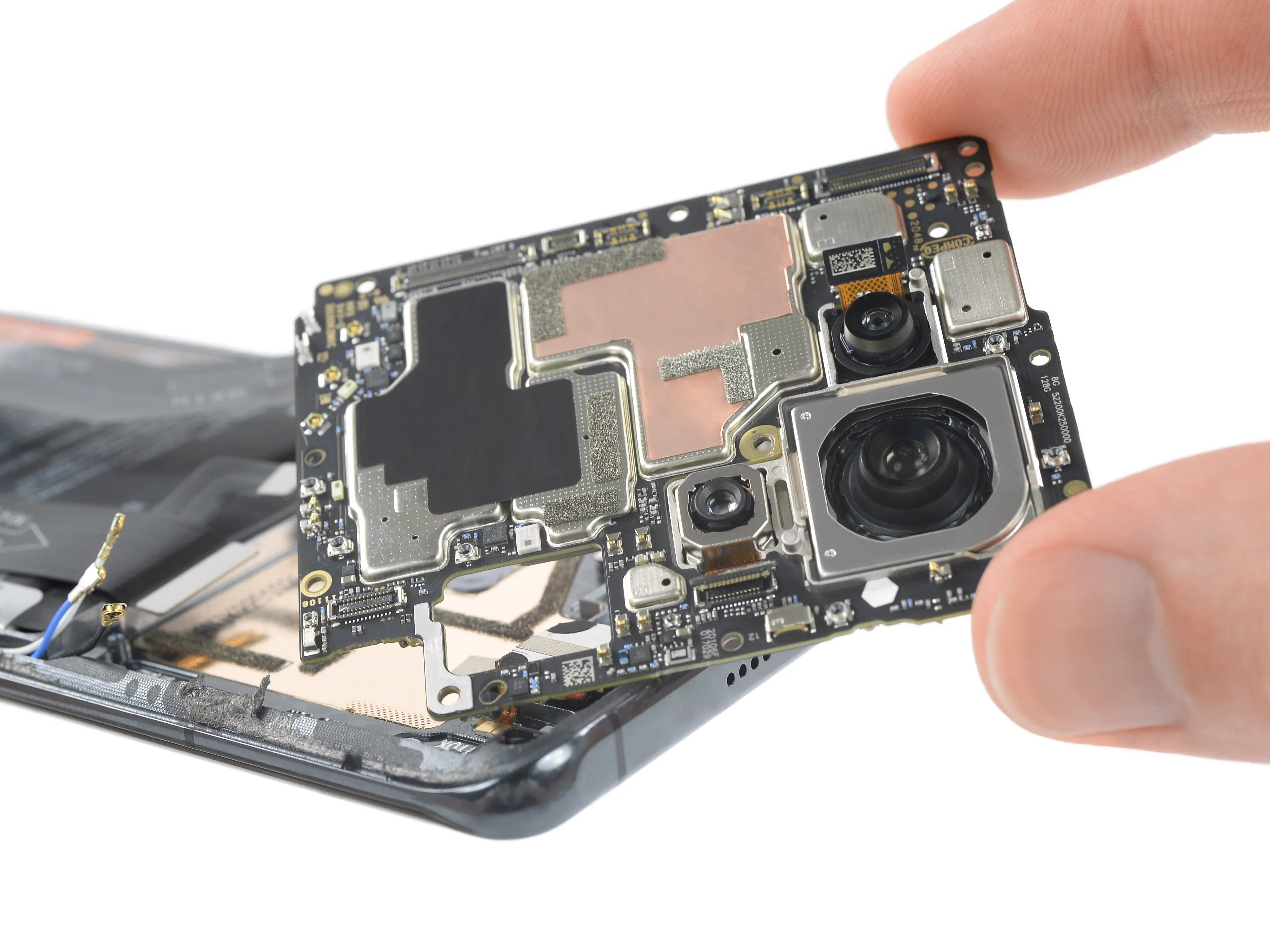

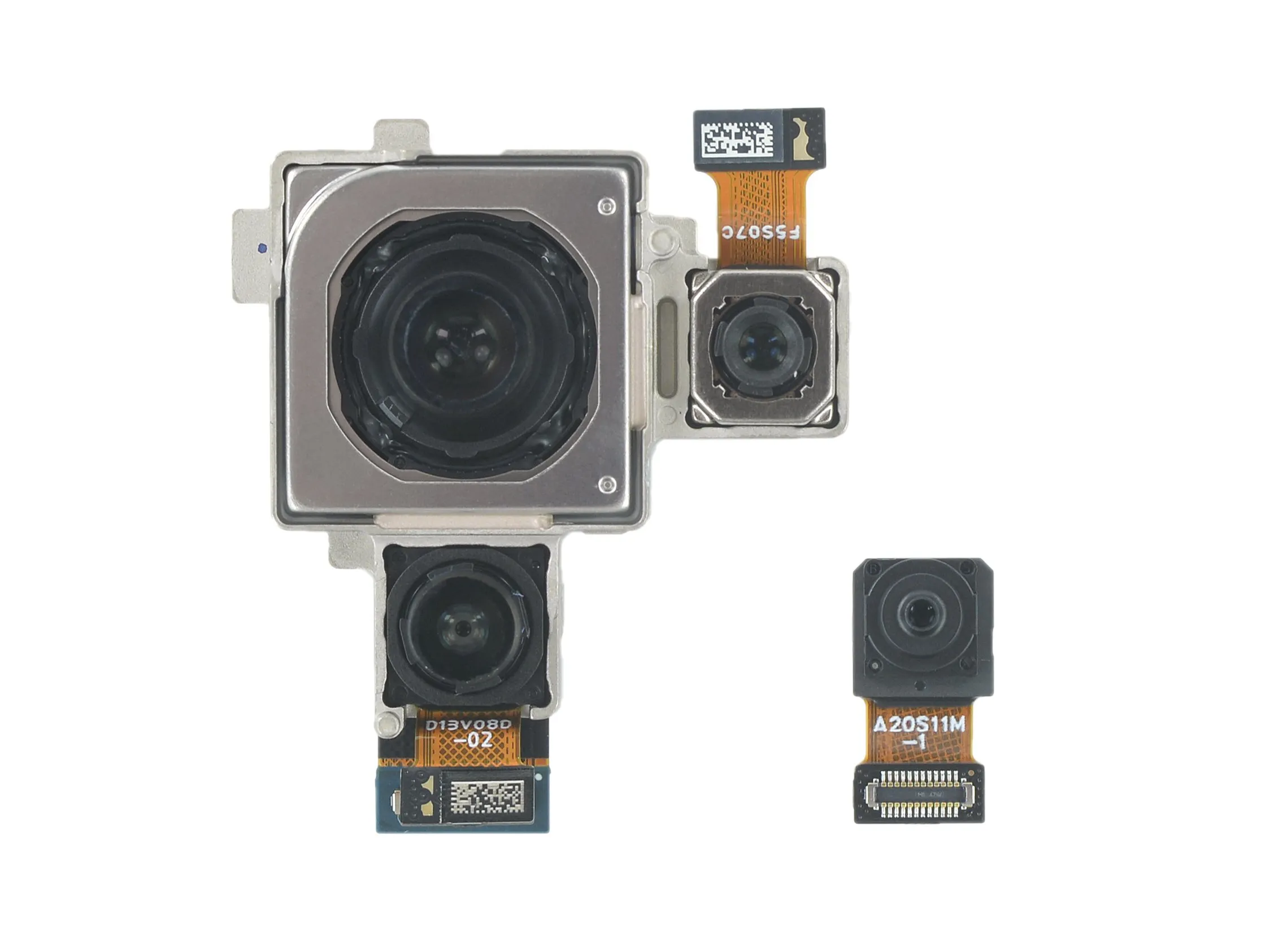

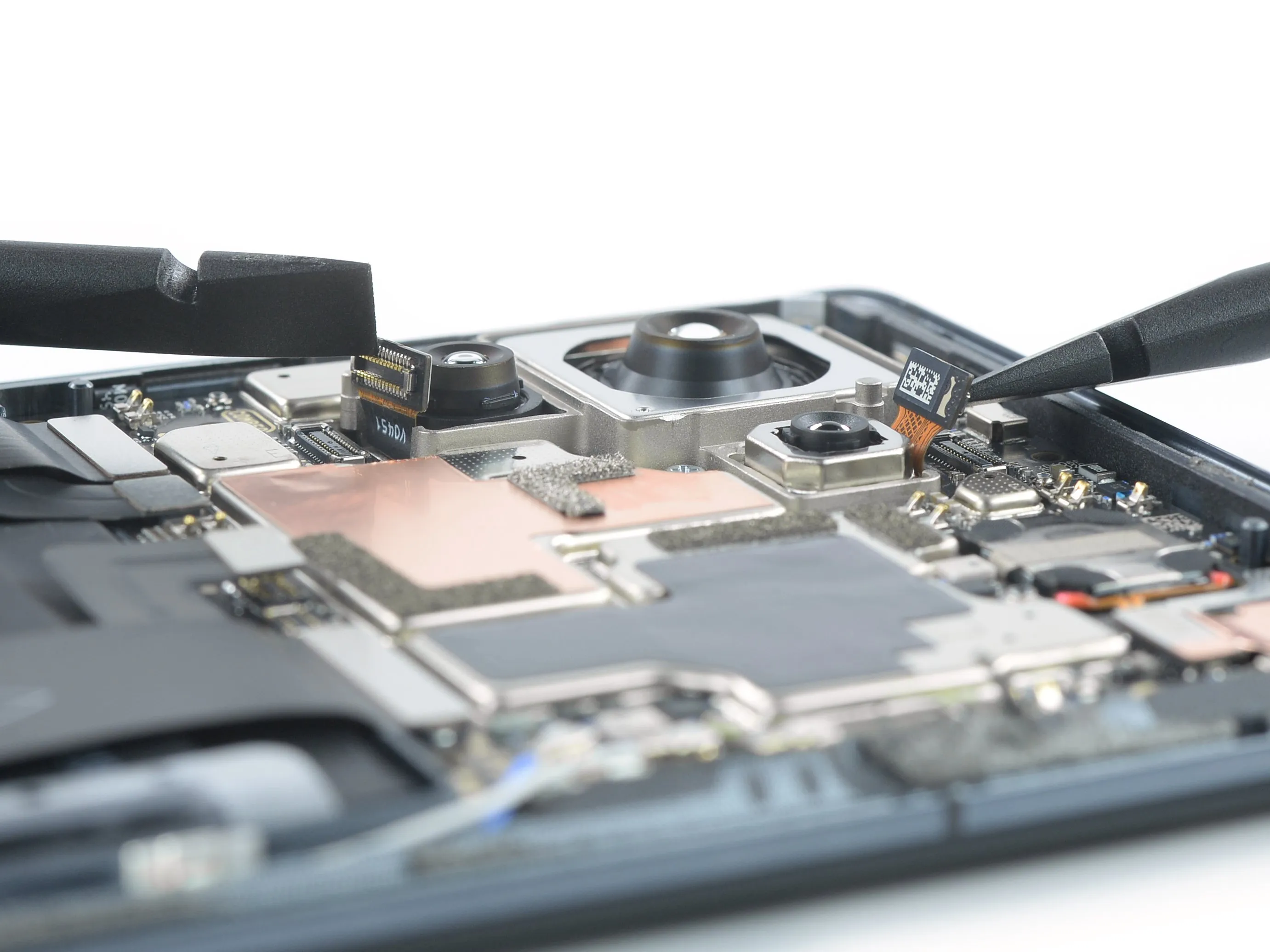

• Мы видим три модуля камеры, но отсоединить можно только два разъема? Полагаю, мы просто выдернем плату и посмотрим, что... Вот и третий, прячется под ним.

• Саму материнскую плату снять несложно, но требование снять ее для ремонта основной камеры кажется несколько нелепым. Но есть и плюс - теперь эта камера в сборе занимает все наше внимание. полное внимание.

• Поскольку мы уже видели 13 МП ƒ/2,4 ultrawide (CMOS OV13B10 от OmniVision) в Mi 10, звездой этого шоу является новая 5 МП ƒ/2,4 telemacro (Samsung S5K5E9). (20-Мп ƒ/2,2 камера selfie по меркам смартфонов немного заурядна).

• Телемакро открывает интересные возможности - съемка детальных крупных планов с большего расстояния и без блокировки входящего света самим телефоном.

• Mi 11 - уже пятый телефон Xiaomi, оснащенный 108-Мп сенсором Samsung ISOCELL Bright HMX, но новый улучшенный искусственный интеллект должен привести к лучшим снимкам по сравнению с Mi 10.

• Mi 11 отказался от типичного телемодуля, поэтому вы не получите оптического зума - только 30-кратный цифровой. Звучит как большие цифры, но чем больше вы зумируете, тем больше страдает качество изображения.

Шаг 5

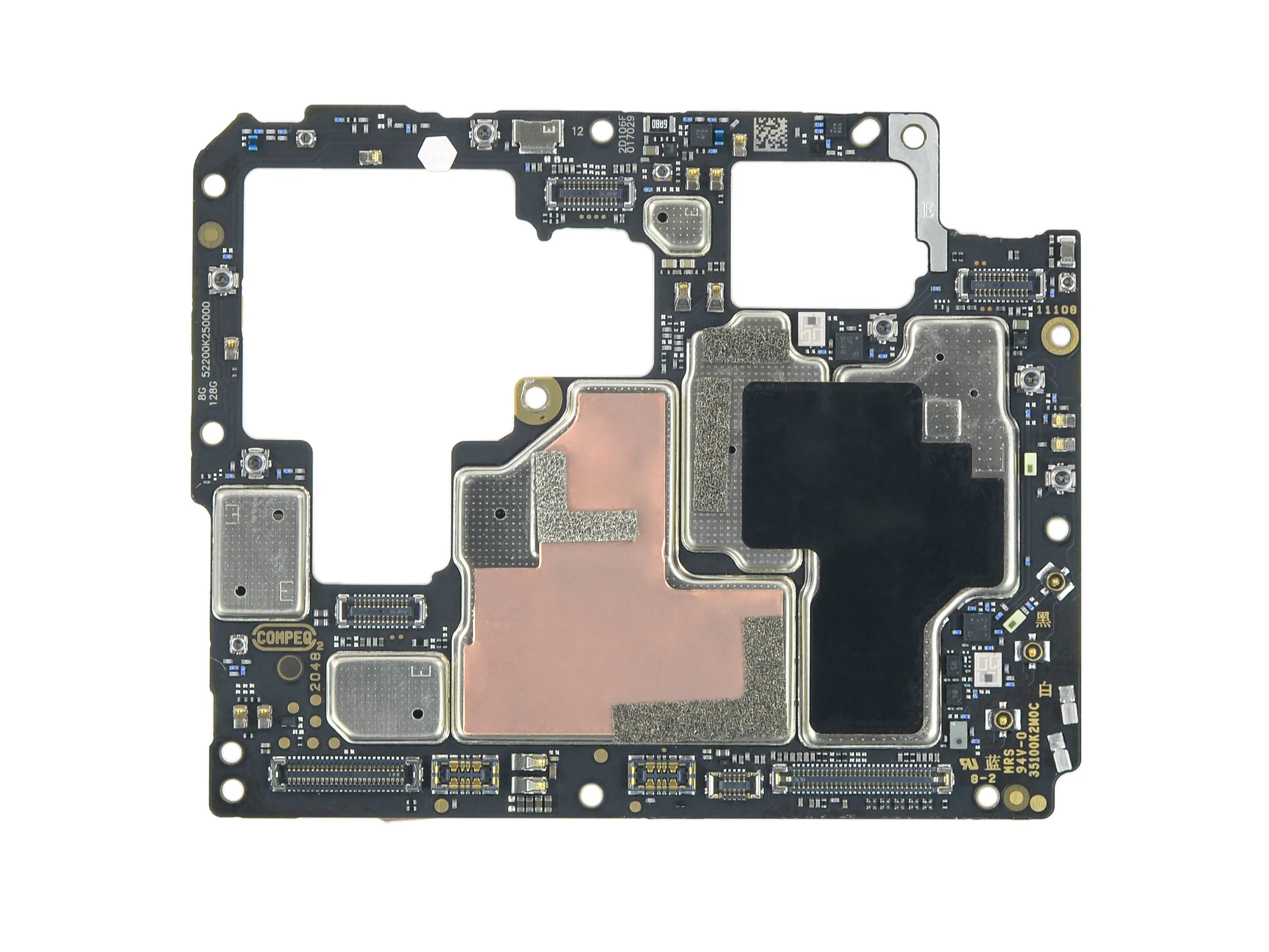

• Все самое интересное на этих тёмные платы закрыто теплоотводящими медными или графитовыми фольгами.

• Мы пробиваем себе путь за эти щиты, получая по пути небольшие повреждения, и находим эти микросхемы:

• Qualcomm PM8350 PMIC, Qualcomm PM8350C PMIC, PM8350BH

• Микросхема управления питанием дисплея Silicon Mitus-SM3010B

• WCD9380 Qualcomm Aqstic-аудиокодек

• Lionsemi LN8282-чип управления беспроводной зарядкой

• Фронтальный модуль Qorvo QM77040

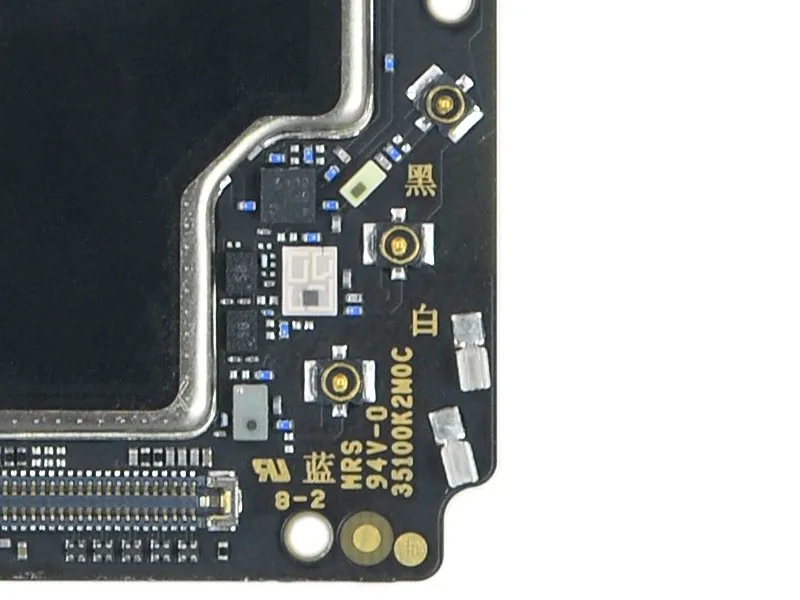

• Справа внизу находятся три коаксиальных разъема, каждый из которых сопровождается китайским иероглифом белого, синего или черного цвета, что соответствует цвету кабеля. То же самое относится и к разъемам на противоположном конце кабеля. Отличные подсказки для безошибочной сборки, если вы умеете их читать! (Хотя более универсальный набор индикаторов был бы идеален).

Шаг 6

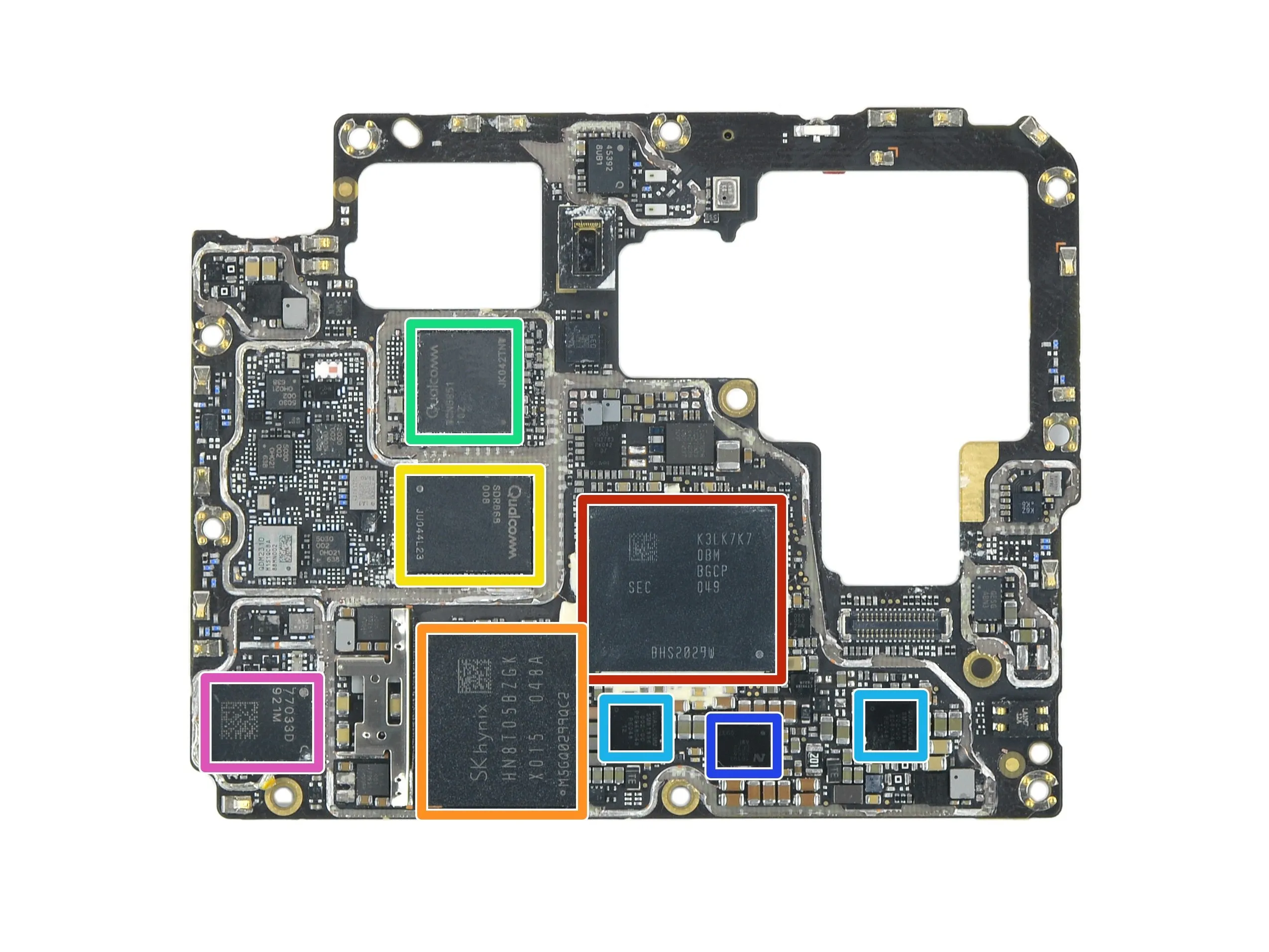

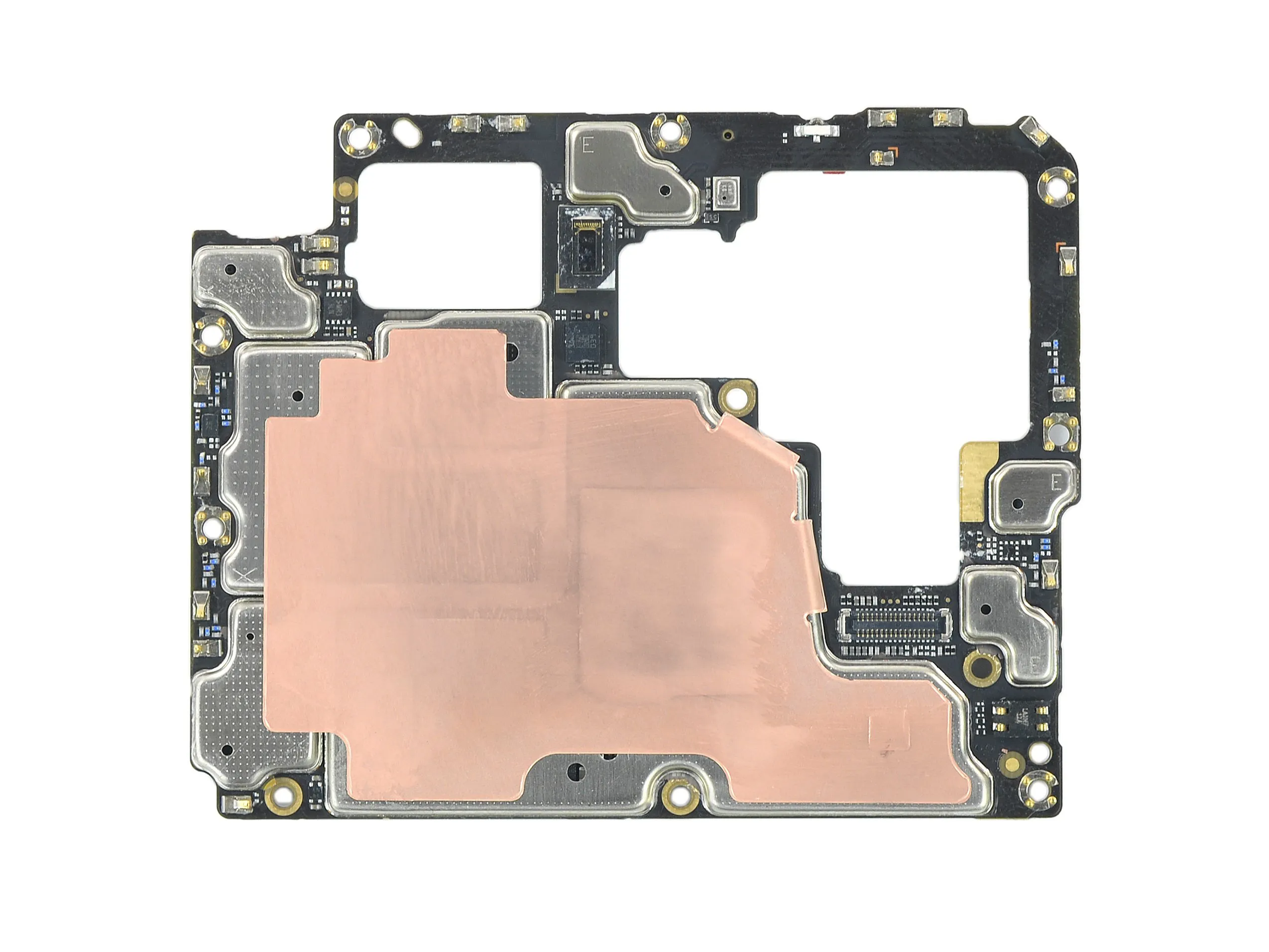

• А на задней стороне огромное пространство меди скрывает эти крошечные кусочки кремния:

• Qualcomm SM8350 Snapdragon 888 (5 нм) с интегрированным модемом X60, под которым находится 16 Гб LPDDR5 3200 МГц от Samsung K3LK7K70BM-BGCP.

• SK Hynix HN8T05BZGK 128 Гб флеш-памяти с чипом UFS 3.1

• Беспроводная комбинированная SoC Wi-Fi/BT 5.2 WCN 6851 Wi-Fi 6

• Чип приемопередатчика Qualcomm SDR868-RF

• Чип быстрой зарядки Qualcomm SMB1396

• Микросхема беспроводного приема энергии Nuvolta NU1619A

• Фронтальный модуль Qorvo QM77033D

Шаг 7

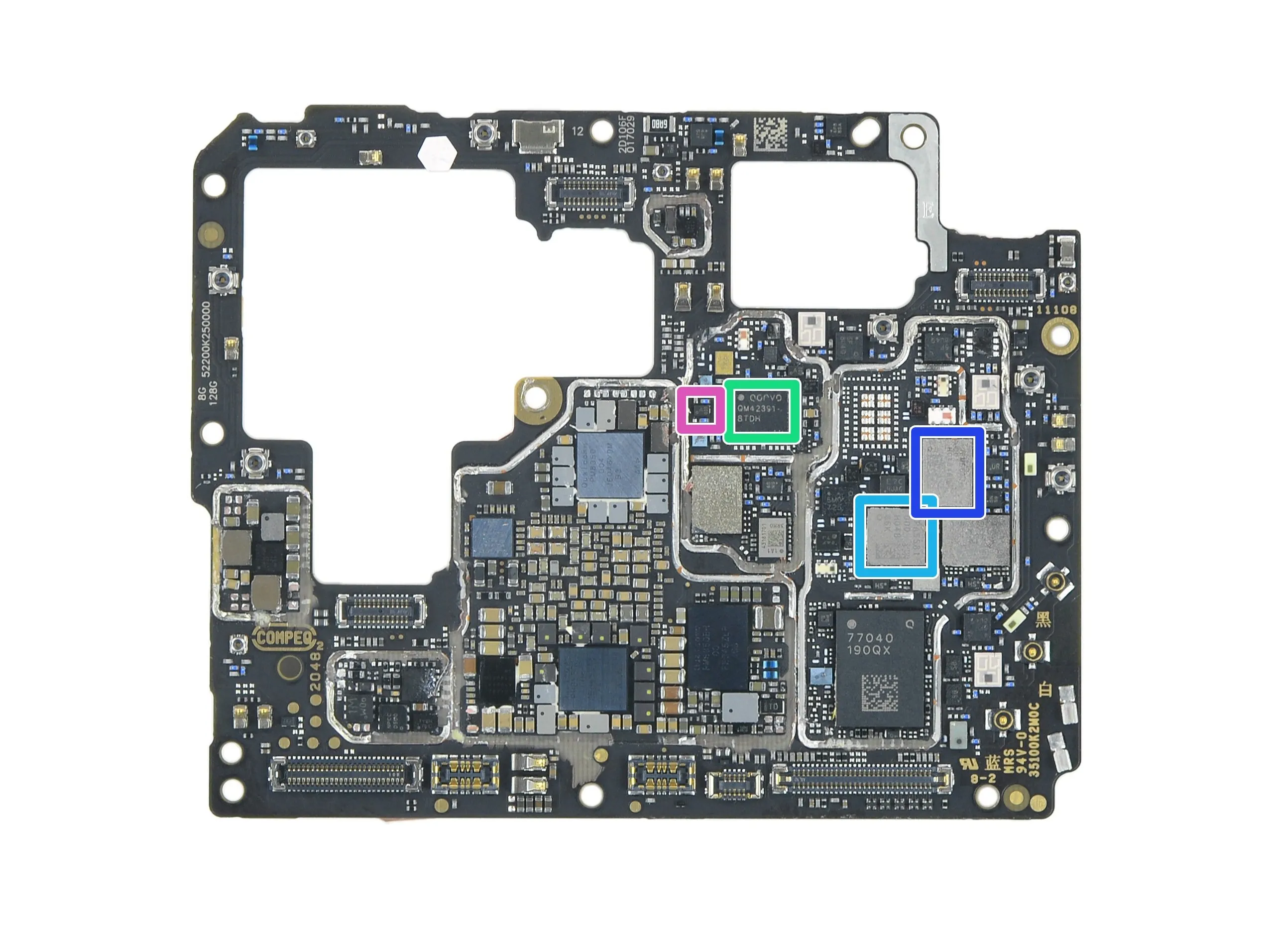

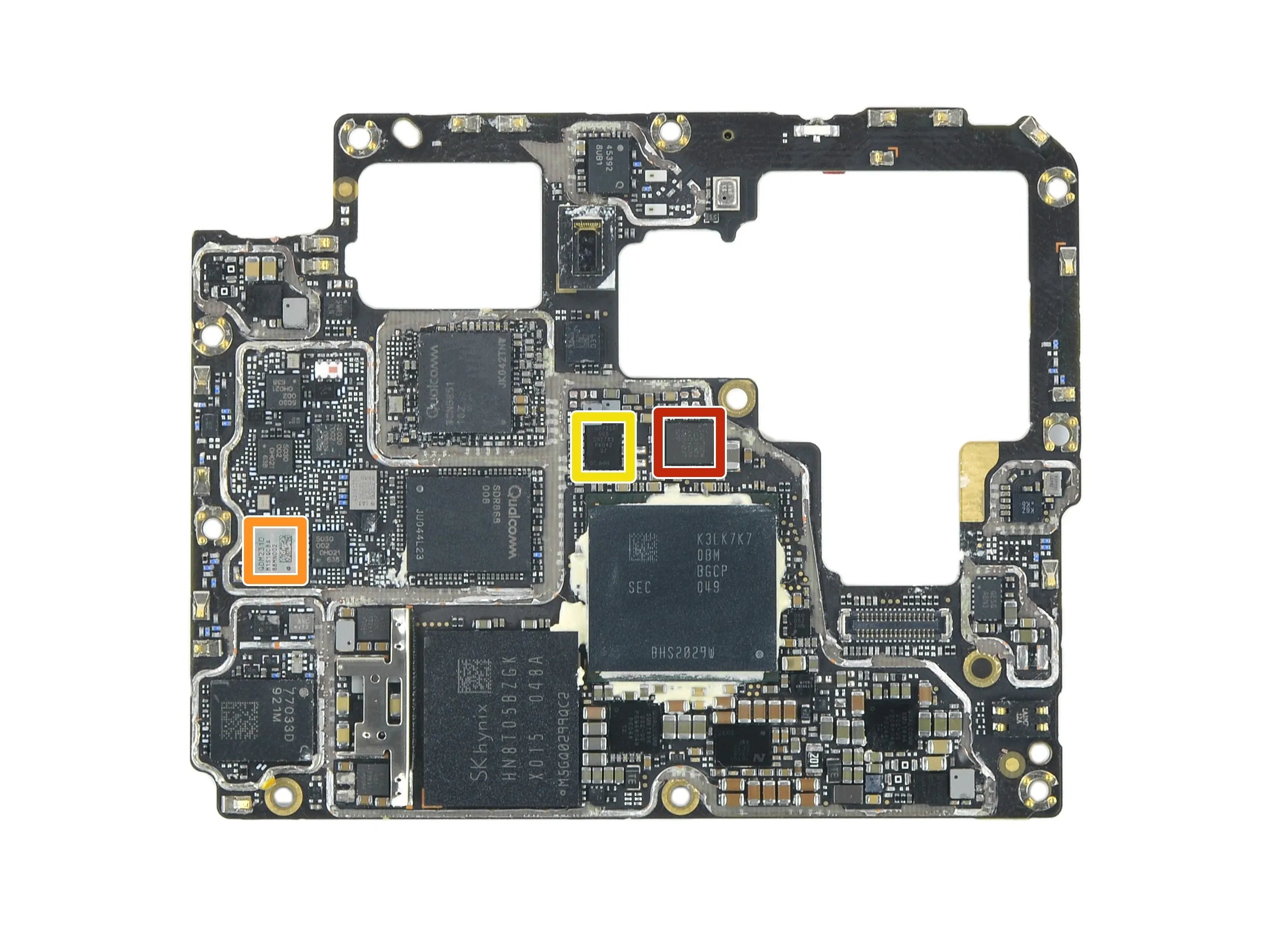

• Наши замечательные участники заметили, что мы пропустили несколько микросхем, и помогли нам:

• NXP Semiconductor SN100T защищенный элемент

• Модуль передней панели Qualcomm QDM2310

• ИС управления питанием Qualcomm PMR735A

• Qorvo QM42391 фронтальный модуль (вероятно)

• Фронтальный модуль Qualcomm QPA5581

• Модуль усилителя мощности Qualcomm QPM5677 диапазона n77/78

• NXP Semiconductor BGU80x9 GPS/ГЛОНАСС/Галилео/Компасс малошумящий усилитель

Шаг 8

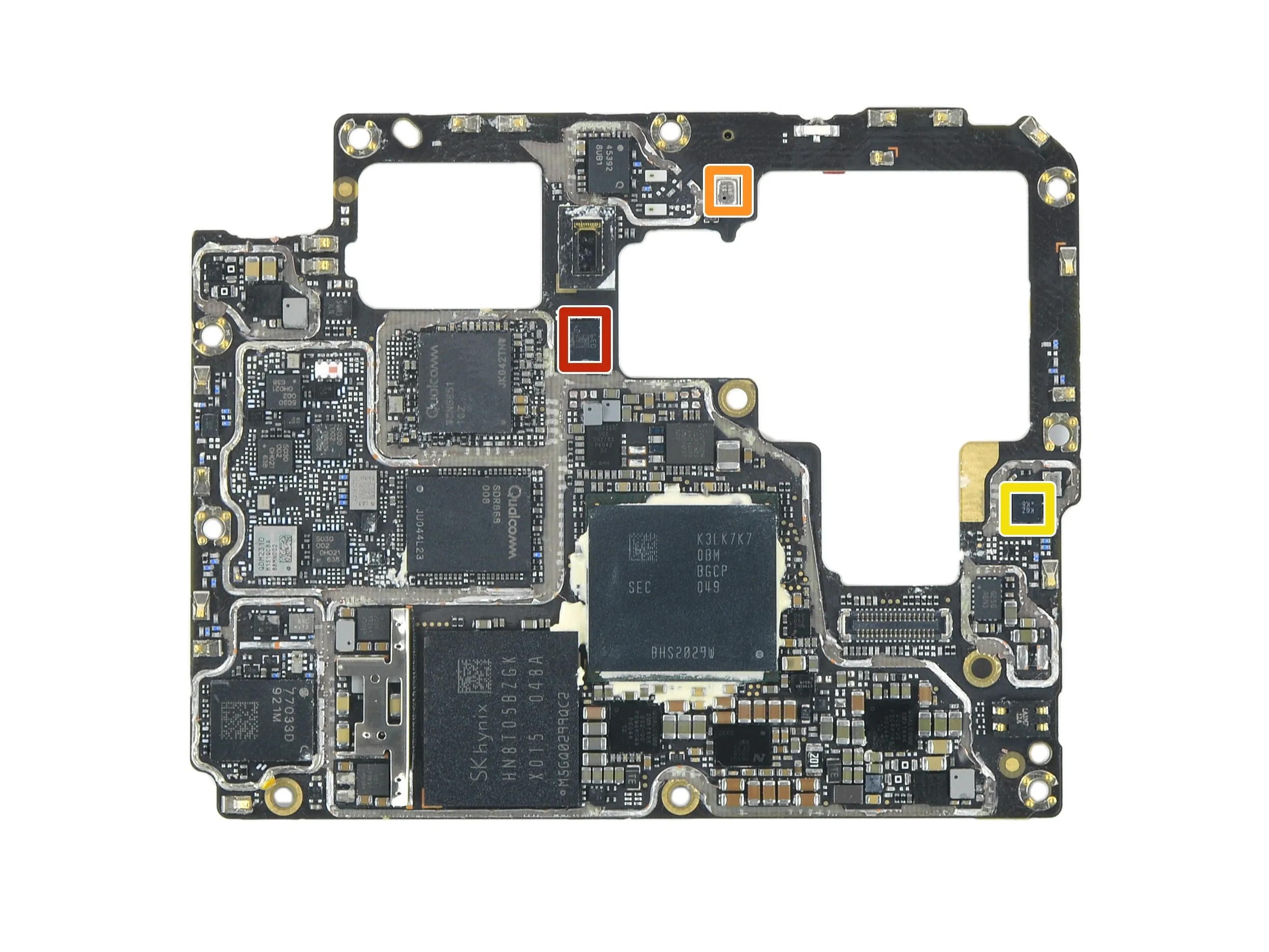

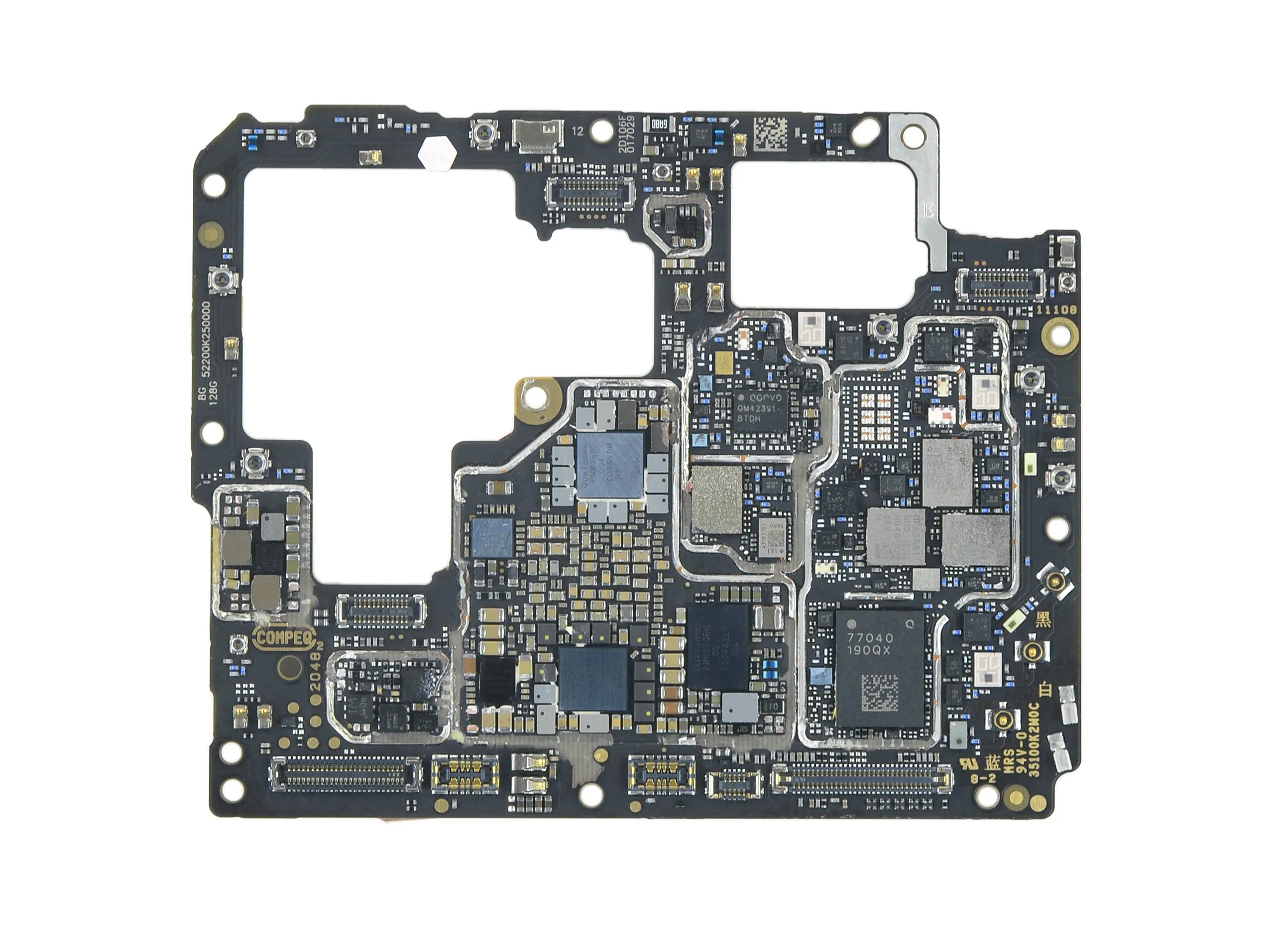

• Мы чувствуем некоторые датчики:

• STMicroelectronics LSM6DSM 3-осевой акселерометр и гироскоп (Likely)

• Bosch Sensortec BMP280 датчик давления

• Bosch Sensortec BHI260AB 3-осевой акселерометр и гироскоп

Шаг 9

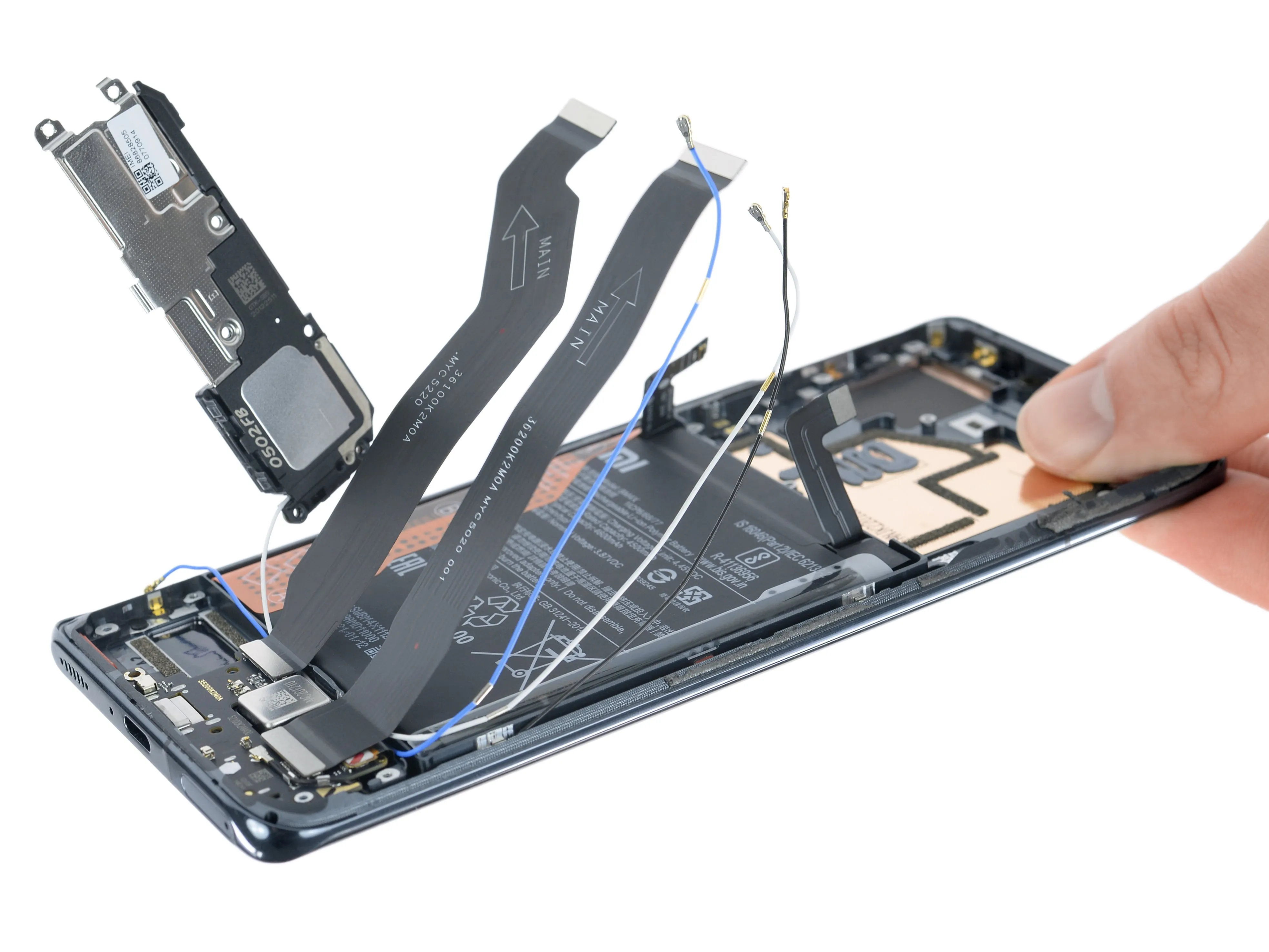

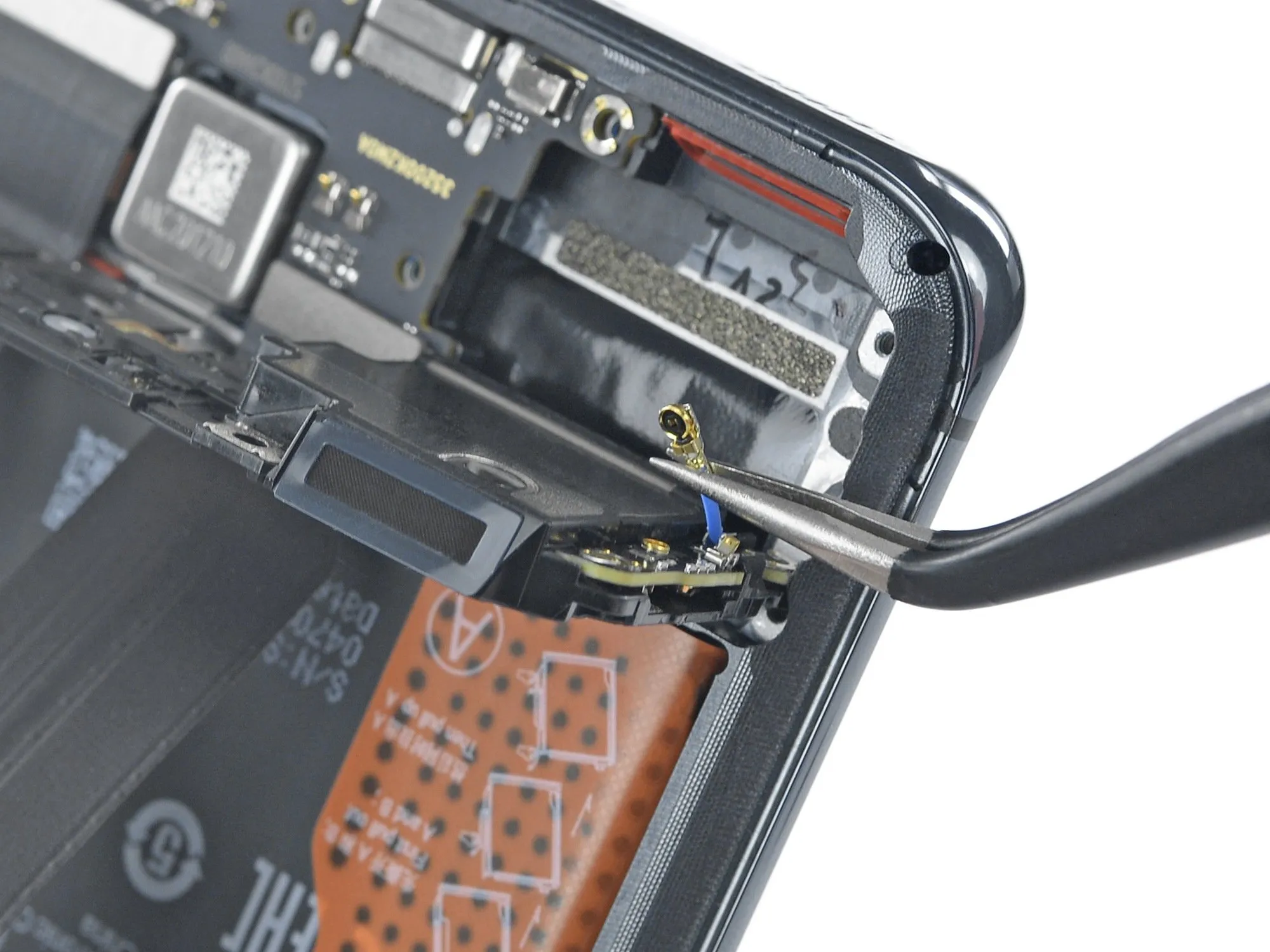

• Мы точно не пропустили странные змейки кабелей которые встречались в Mate 30 Pro, но, похоже, пришло время столкнуться с аналогичной угрозой в Mi 11.

• Эти три коаксиальных кабеля, идущие к дочерней плате, проложены друг над другом и друг под другом, что раздражает при их извлечении. В идеальном мире они просто убирались бы с дороги, как на этой фотографии, которую мы совершенно не предусмотрели.

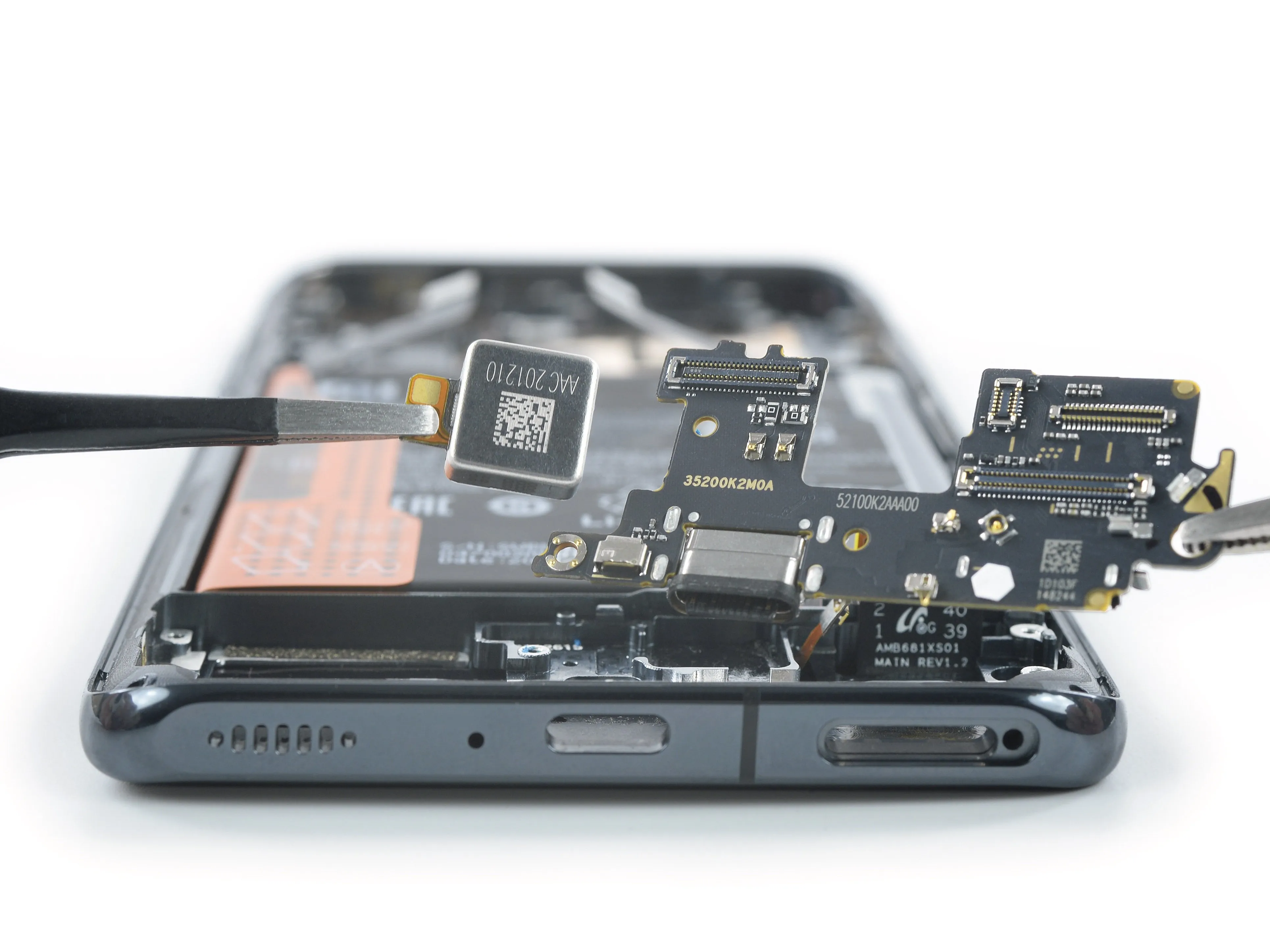

• Последние детали перед батареей: маленький вибромотор с линейным приводом и дочерняя плата. PS, несмотря на отсутствие официального рейтинга IP для Mi 11, мы заметили приличное количество резиновых прокладок вокруг динамика и порта зарядки.

• И порт зарядки USB-C, и устройство чтения SIM-карт припаяны к дочерней плате. К счастью, добраться до них достаточно легко, а сама деталь не выглядит слишком дорогой (хотя в идеале мы бы предпочли отдельные компоненты, чтобы облегчить ремонт).

Шаг 10

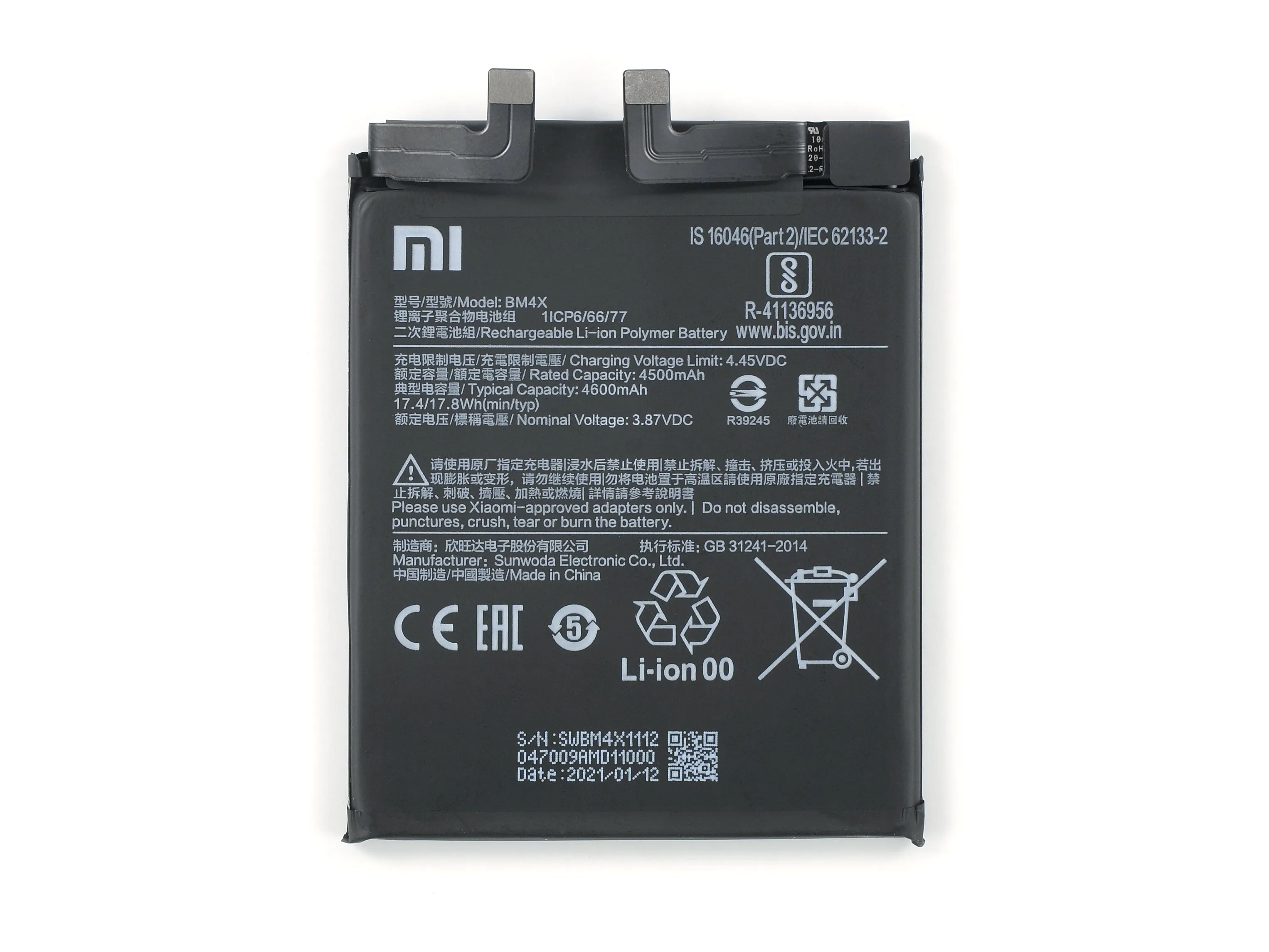

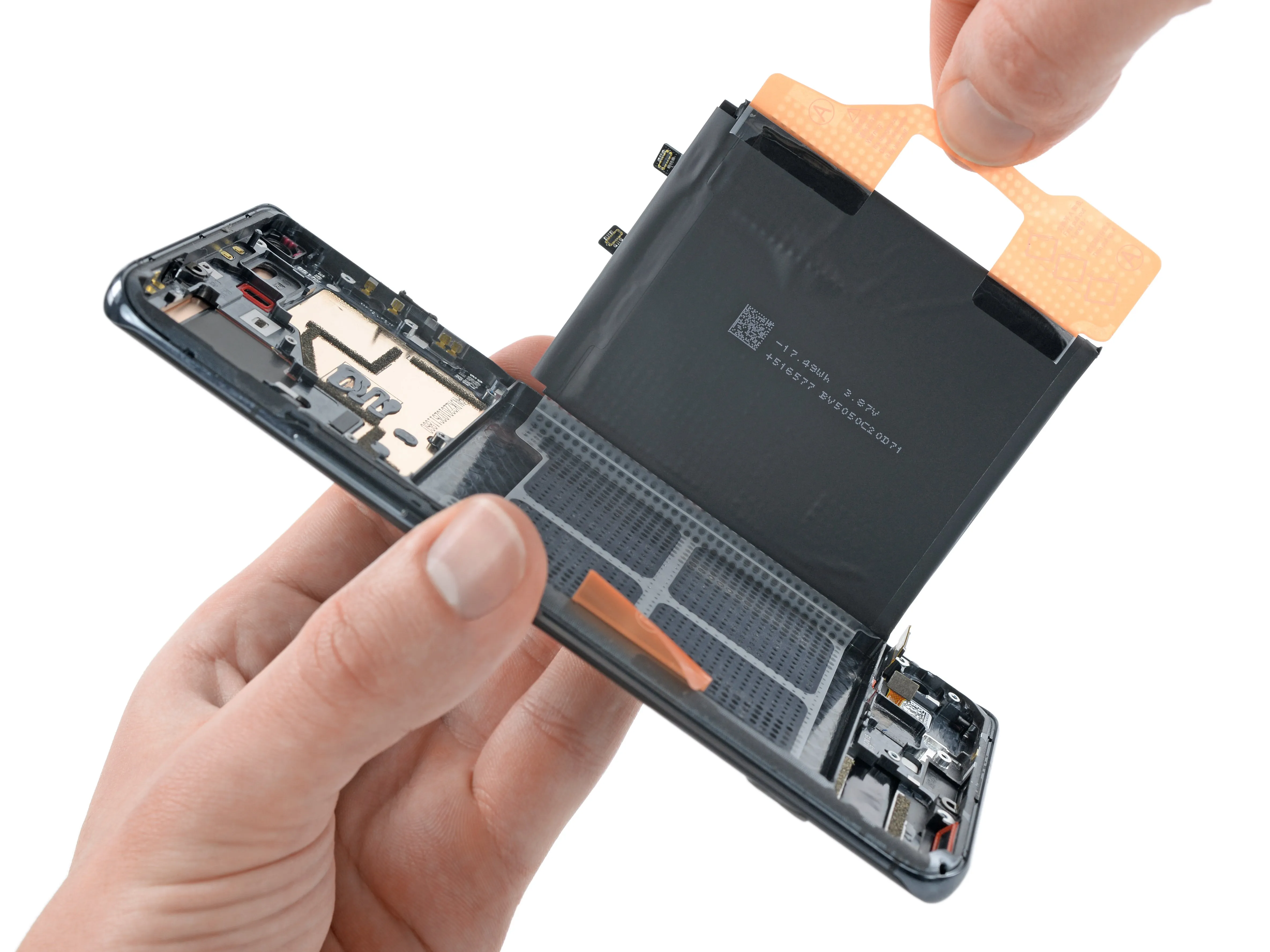

• Несмотря на то, что батарея изначально загромождена кучей кабелей, мы рады найти хотя бы несколько удобных выступов для более легкого извлечения.

• Мощность аккумулятора составляет 17,8 Втч, что немного ниже 18,4 Втч в Xiaomi Mi 10.

• Хотя это звучит как набитые карманы по сравнению с другими телефонами, такими как iPhone 12 Pro Max (14,13 Втч) или Samsung Galaxy Note 20 (16,69 Втч), имейте в виду, что Mi 11 должен питать свой большой экран с частотой 120 Гц и новейший чипсет Snapdragon 888 и его модем X60.

• А на самом деле эта батарея состоит из двух параллельно соединенных ячеек емкостью 2300 мАч. Зарядка двух ячеек через два отдельных разъема позволяет быстрее проталкивать в телефон больше электронов, особенно при низком уровне заряда.

Шаг 11

• Дисплей AMOLED DotDisplay - один из главных элементов Mi 11. пожирателей энергии- сияет адаптивной частотой обновления до 120 Гц и разрешением WQHD+ 3200 x 1440 пикселей (~515 ppi). Он также обладает впечатляющей частотой дискретизации сенсорного сигнала 480 Гц.

• Изогнутые дисплеи могут создавать оригинальный вид 'бесконечного края', но их обычно очень сложно удалить. Но с помощью колеса для открывания iMac дисплей снимается без осколков, стоит ли благодарить за это отсутствие рейтинга IP?

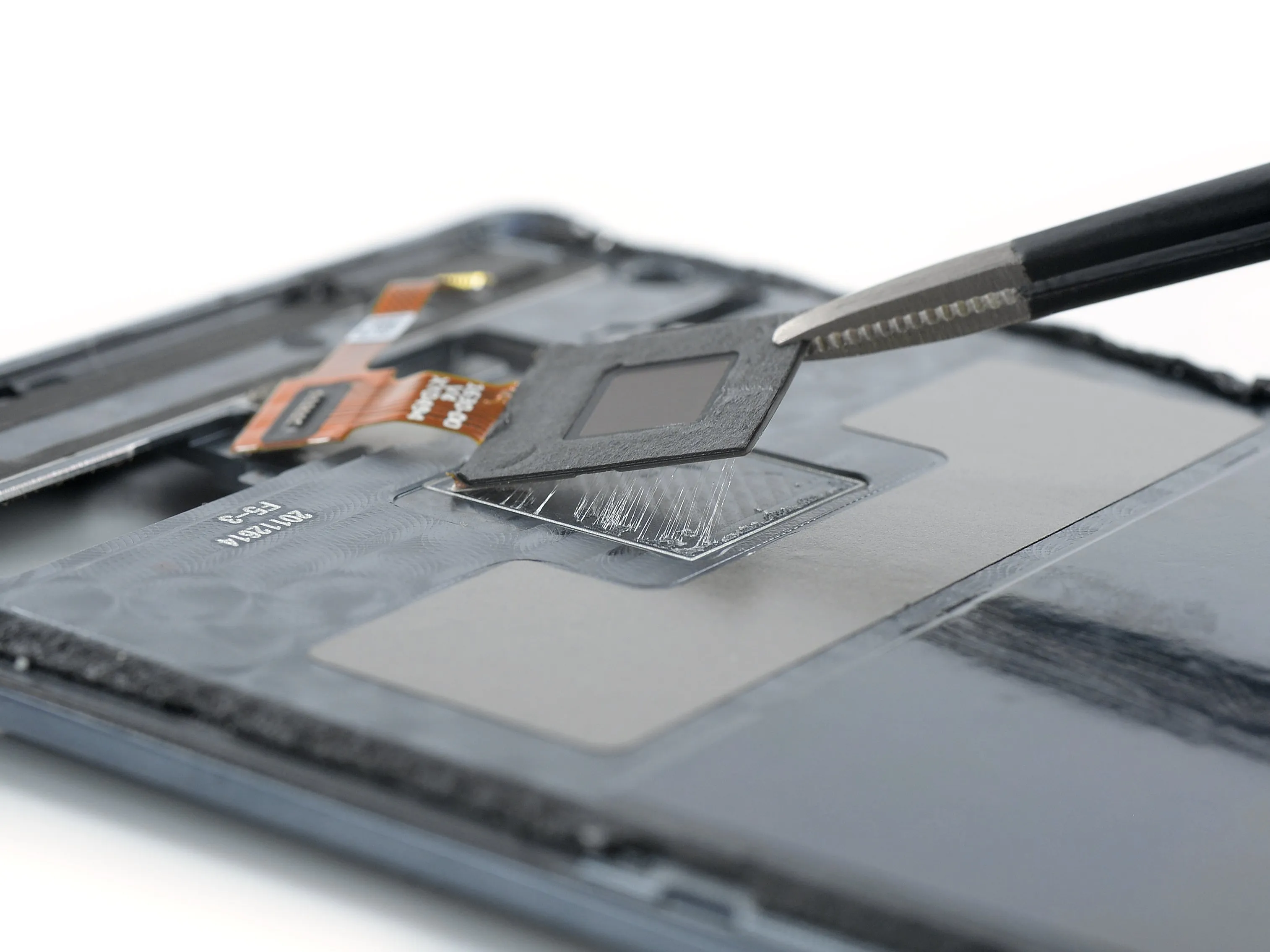

• Ультратонкий оптический датчик отпечатков пальцев внутри дисплея от Goodix скрывается под дисплеем и требует осторожного вытягивания, чтобы освободиться.

• Наконец, мы разберем систему охлаждения Mi 11 с паровой камерой, которая в сочетании с несколькими слоями графита и искусственным интеллектом обеспечивает прохладу. Медь и графит очень эффективно отводят тепло, поэтому мы не уверены в том, насколько эффективно здесь работает искусственный интеллект, но, конечно, почему бы и нет!

Шаг 12

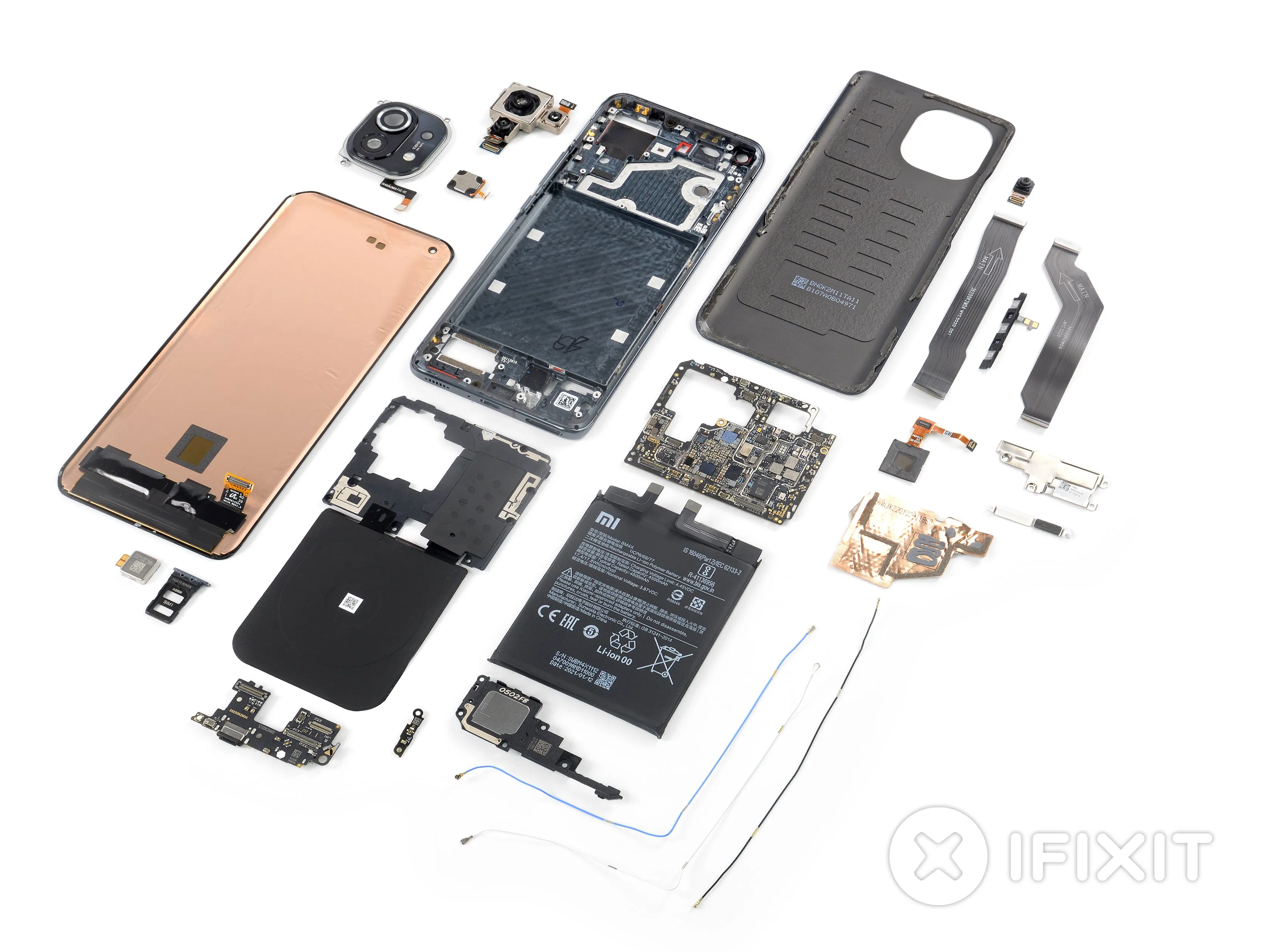

• Так как в этом телефоне больше нечего разбирать, пришло время подвести краткие итоги:

• Xiaomi в очередной раз оснастила устройство передовым аппаратным обеспечением, явно не желая выбирать между 5G и экраном с частотой 120 Гц. Время покажет, нашли ли они выигрышный баланс или просто сделали телефон, который быстро разгрызет двухъячеечную батарею.

• Мы рады видеть внутреннюю конструкцию, которая позволяет извлекать аккумулятор и экран независимо друг от друга.

• В конце концов, телефон все равно склеен, так что сборка не доставит удовольствия, но, по крайней мере, клей, используемый здесь, не такой жесткий, как в некоторых других моделях.

Вывод

• Потребуется только одна стандартная крестовая отвертка.
• Клей не очень стойкий, хотя это может быть связано с отсутствием рейтинга IP.
• Многие компоненты являются модульными.
• Экран и аккумулятор можно заменить отдельно, хотя этот процесс, конечно, может быть утомительным.
• Стеклянный корпус повышает вероятность повреждения при падении, а изогнутое стекло требует специальных инструментов или может разбиться при ремонте.
• Чтобы заменить встроенный в дисплей датчик отпечатков пальцев, придется снимать весь дисплей, что может привести к поломке экрана.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
