Разборка Xiaomi Mi Watch

Введение

Apple по-прежнему доминирует в сфере смарт-часов во многих частях мира, но можете ли вы получить аналог Watch примерно за половину цены? Xiaomi, похоже, считает, что да, поэтому сегодня мы пустим их Mi Watch под нож. Давайте разберем их на части и посмотрим, что обнаружится.

Следите за последними новостями о разборе и ремонте - смотрите наш канал YouTubeследите за нами в Instagram, Twitter или Facebook, а также подписывайтесь на нашу рассылку, чтобы получать эксклюзивные материалы о разборке.

Что вам понадобится

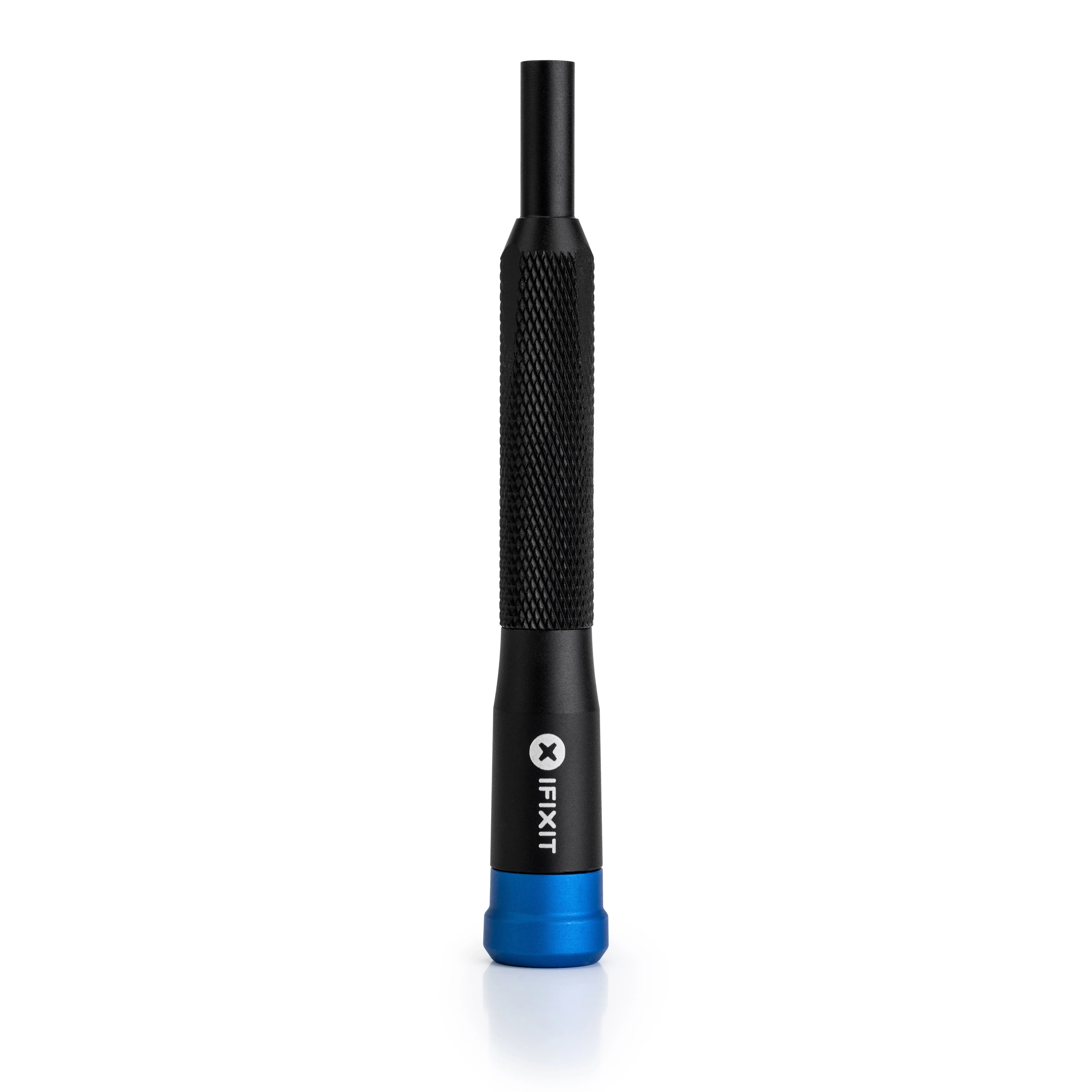

Инструменты

•

•

•

•

•

•

•

•

•

•

Шаг 1 Разборка Xiaomi Mi Watch

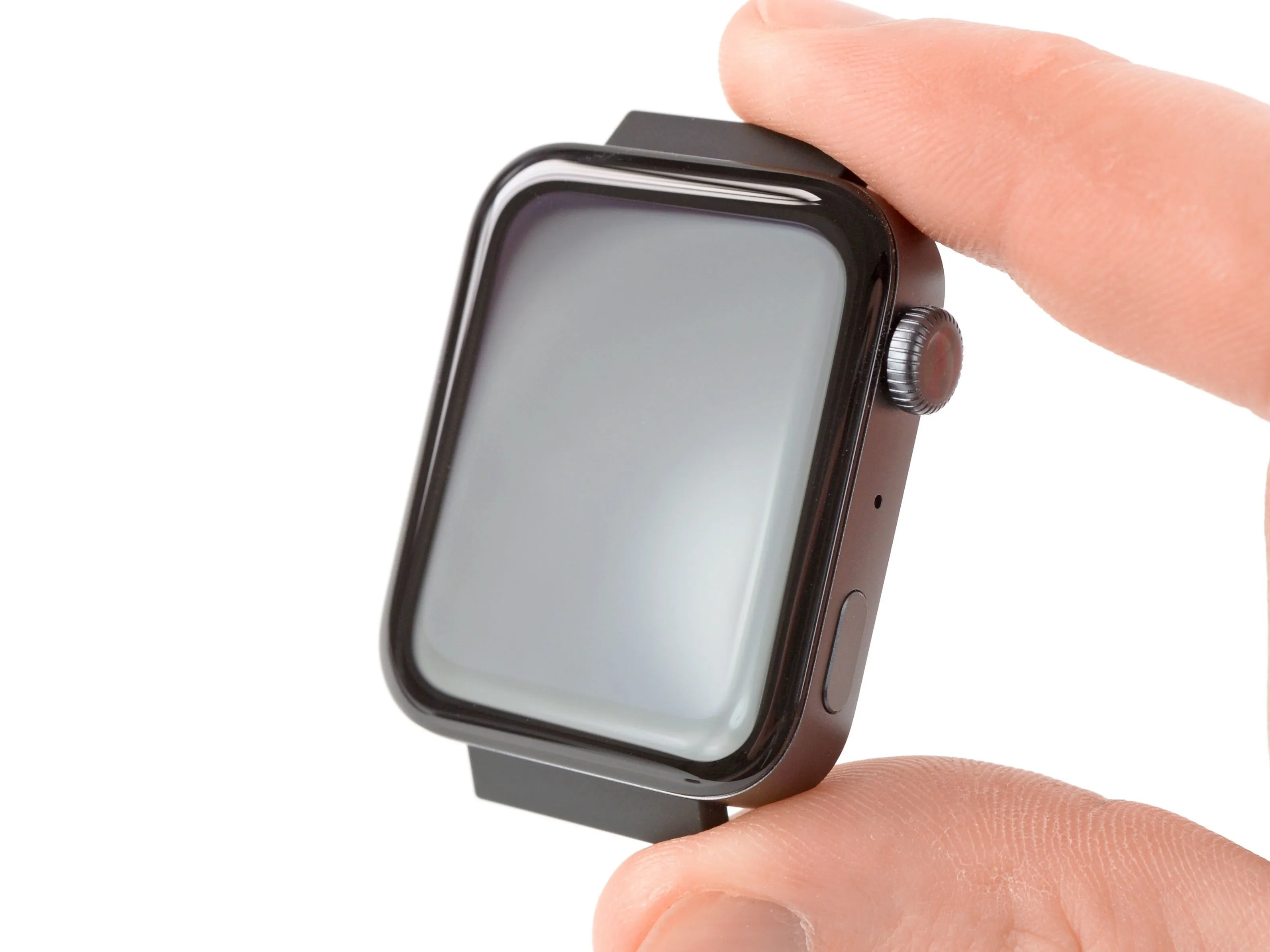

• Хотя Mi Watch имеют некоторое поверхностное сходство с привычным продуктом Apple, мы подозреваем, что на этом параллели заканчиваются. Насколько фруктовыми являются эти характеристики?

• Алюминиевый корпус с 1,78-дюймовым Super AMOLED-экраном

• Платформа Snapdragon Wear 3100

• 1 ГБ оперативной памяти и 8 ГБ хранилища

• Динамик и микрофон для звонков (через e-SIM)

• Счетчик шагов, трекер сна, оптический датчик сердечного ритма, WiFi, GPS, NFC и Bluetooth 5.0

• Вы также получите MIUI for Watch, скин-версию Wear OS, которая без проблем сопрягается с приложением Google на английском языке. (Но поскольку международной версии часов не существует, вам придется обходиться китайскими иероглифами на самих часах).

Шаг 2

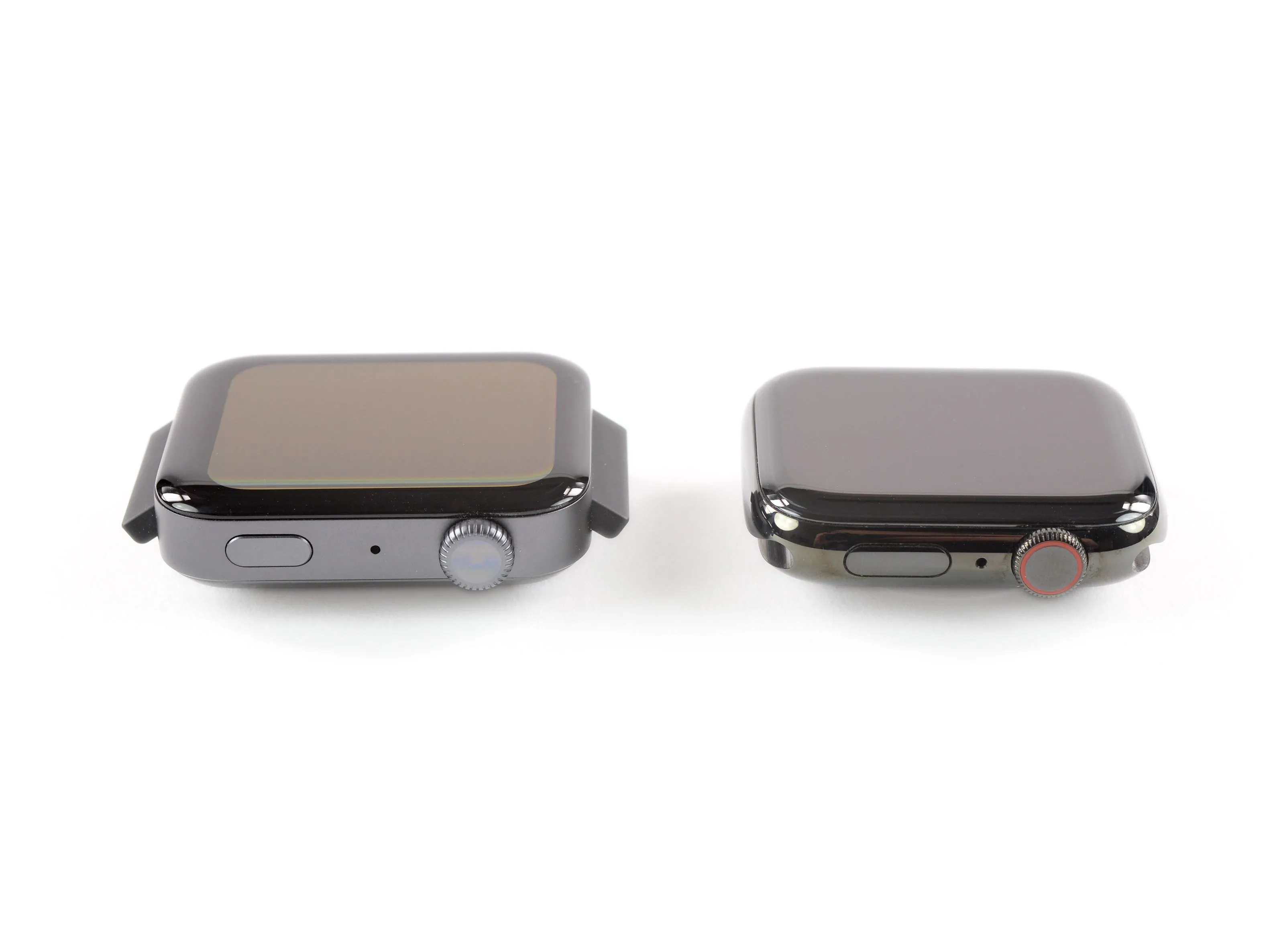

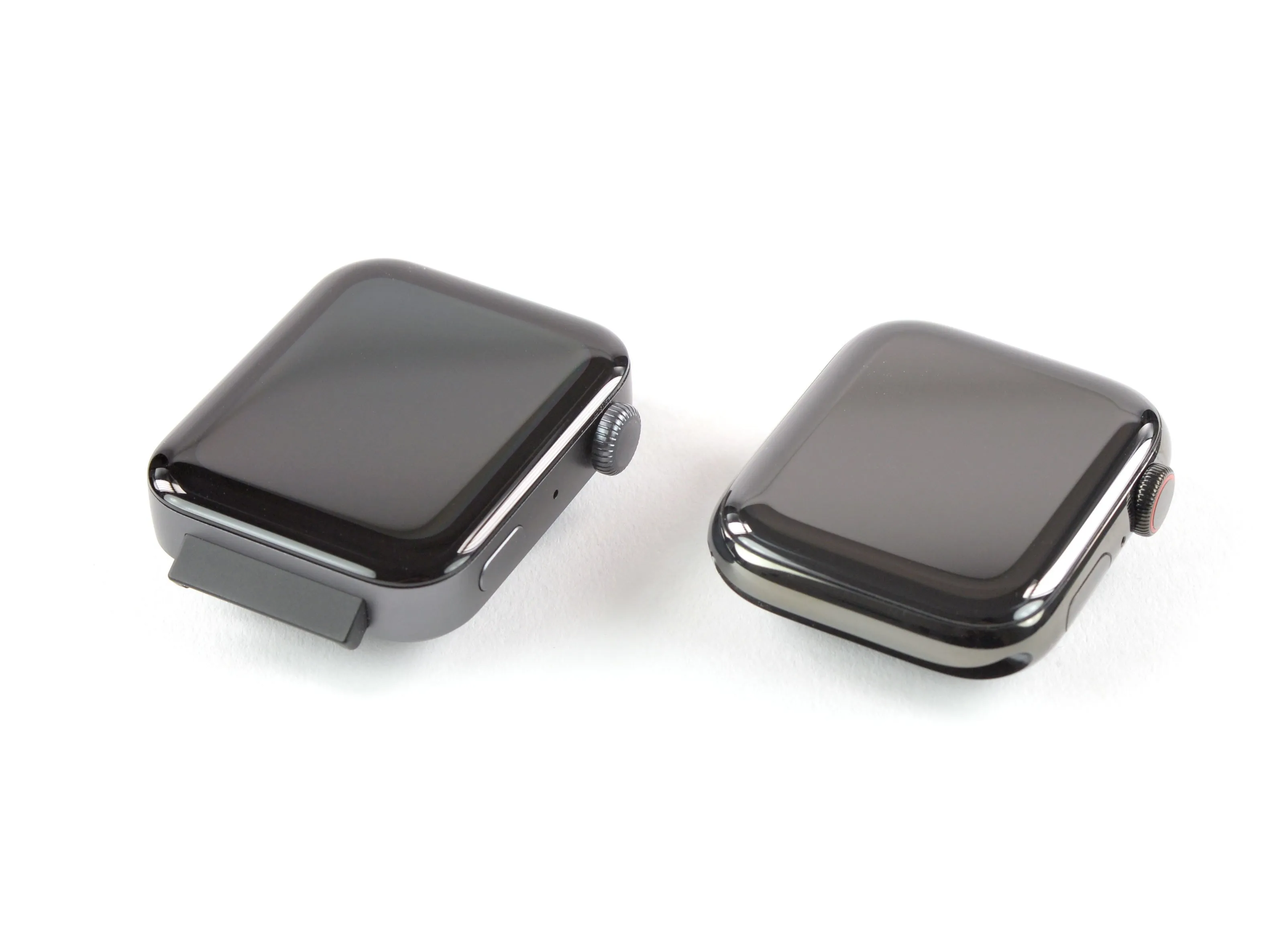

• Давайте сравним чуть внимательнее - мы бы не хотели разбирать дублёр каскадёра по ошибке. Слева - Mi Watch, справа - Apple Watch Series 5.

• Именно небольшие отличия выдают Mi Watch:

• Более узкий корпус, экран и 'цифровая корона'.

• Более широкий черный ободок вокруг дисплея и более высокий профиль.

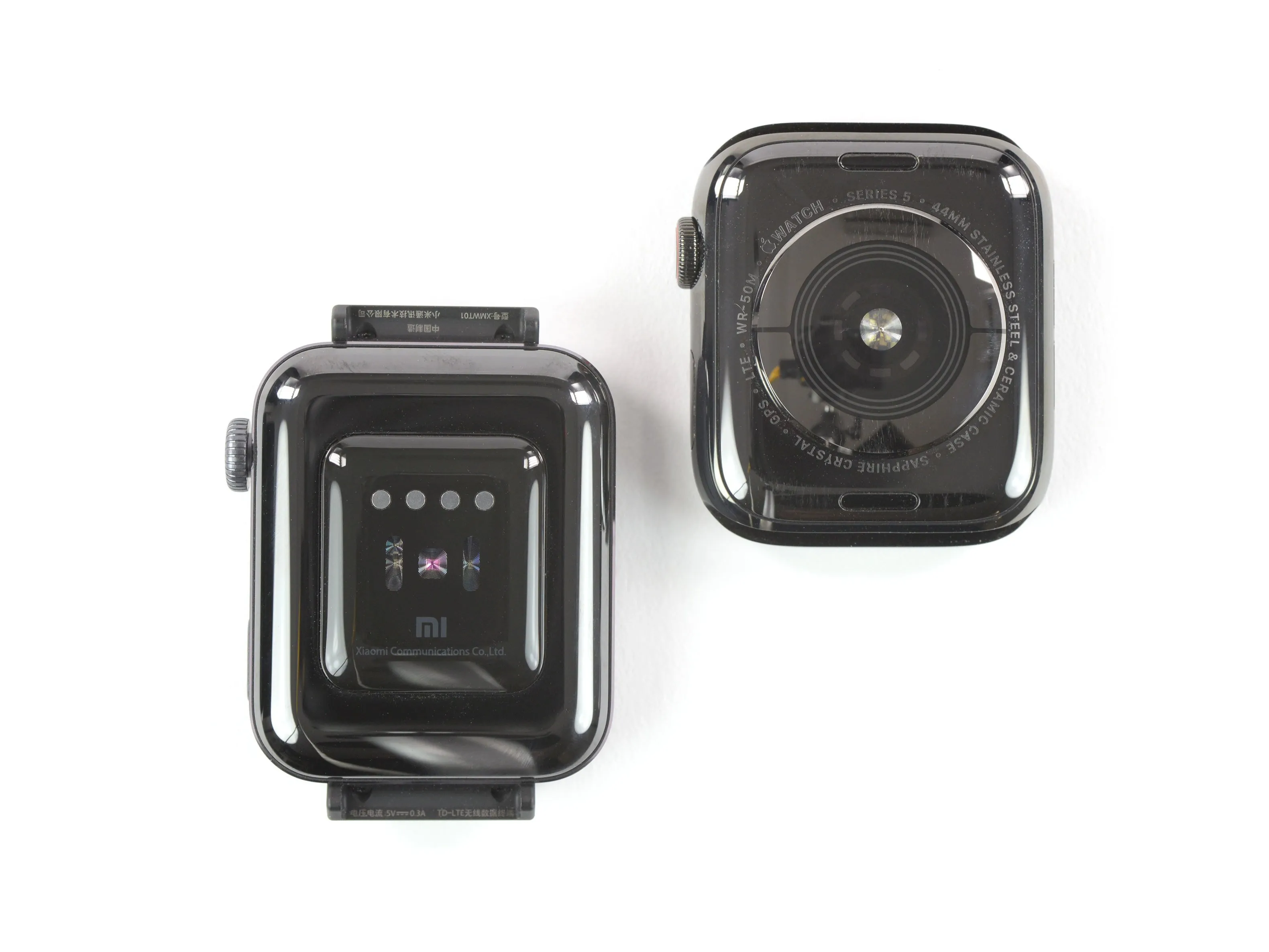

• Зарядные контакты на задней панели и выступающие крепления для съемного ремешка.

Шаг 3

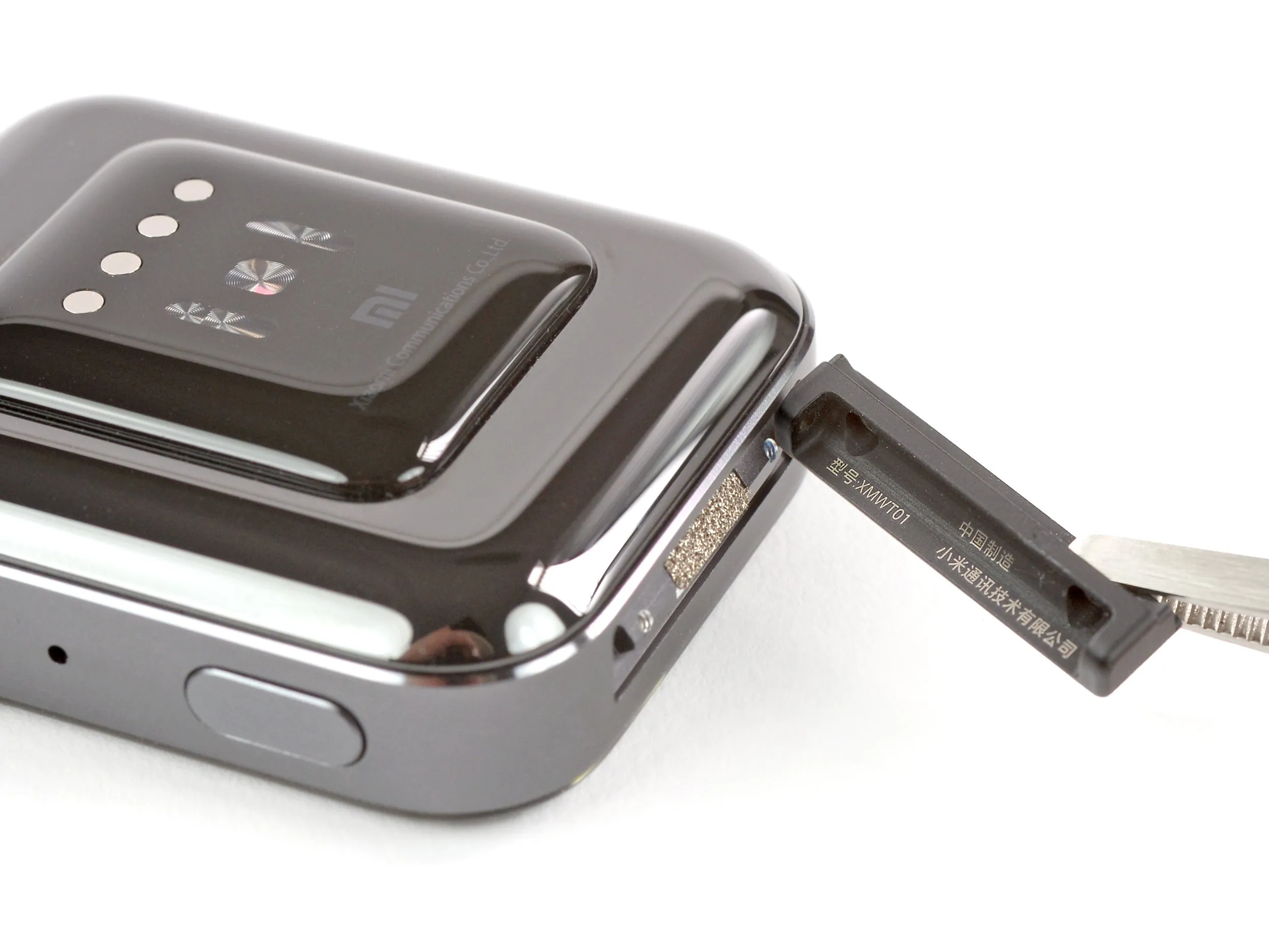

• Единственные внешние винты крепят ремешок к корпусу, открутив которые, можно узнать номер модели - XMWT01. Мы уверены, что на остальной части написано 'Сделано в Китае' компанией 'Xiaomi Communication Technology Co., Ltd.'. Звучит слишком правдоподобно, если вы спросите нас.

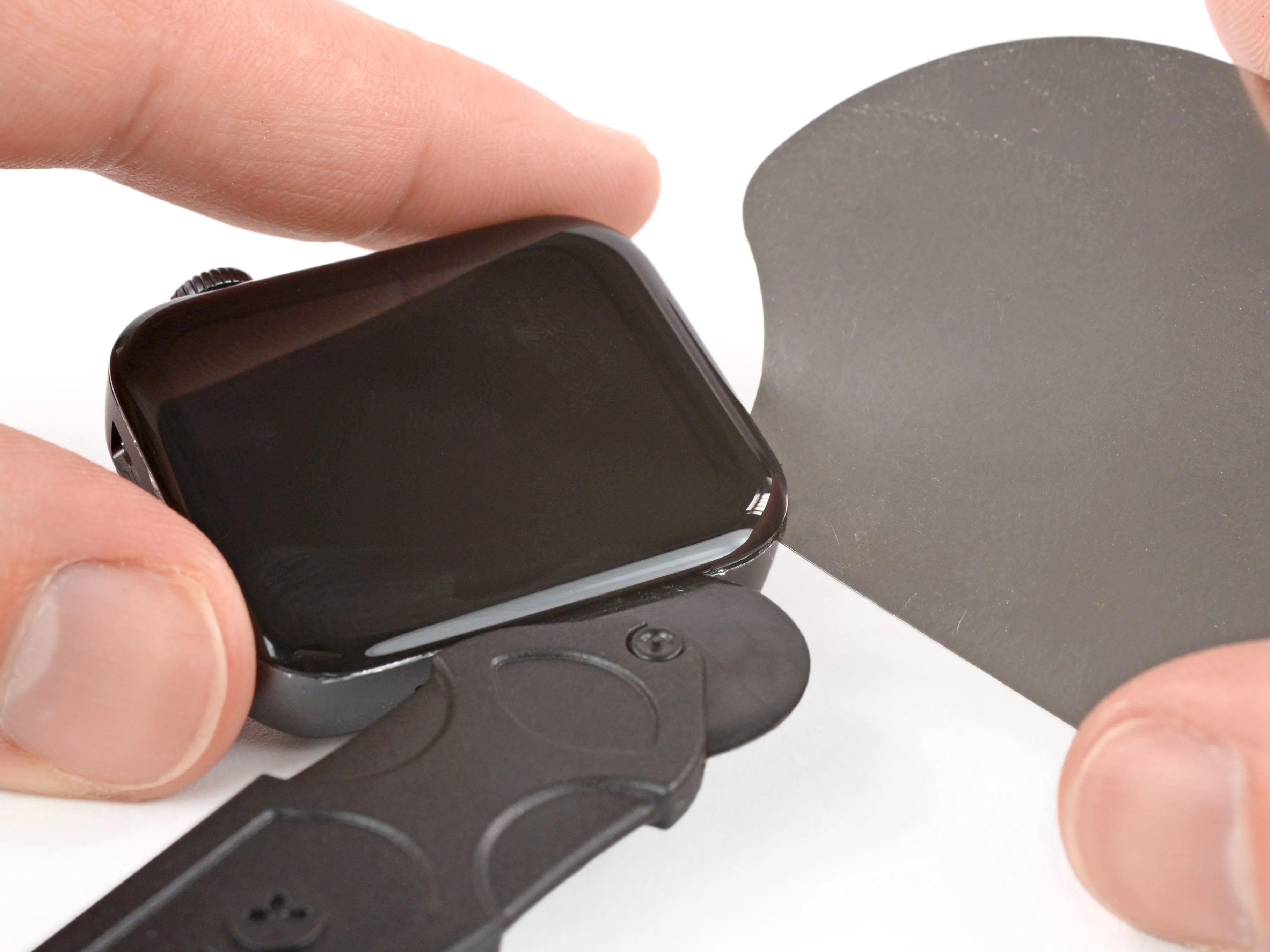

• После сильного нагрева и безуспешных попыток использовать изогнутое лезвие, которое мы обычно применяем для вскрытия Apple Watch, мы переходим к тонкому и прочному iFlex, а также используем не по назначению колесико для вскрытия iMac.

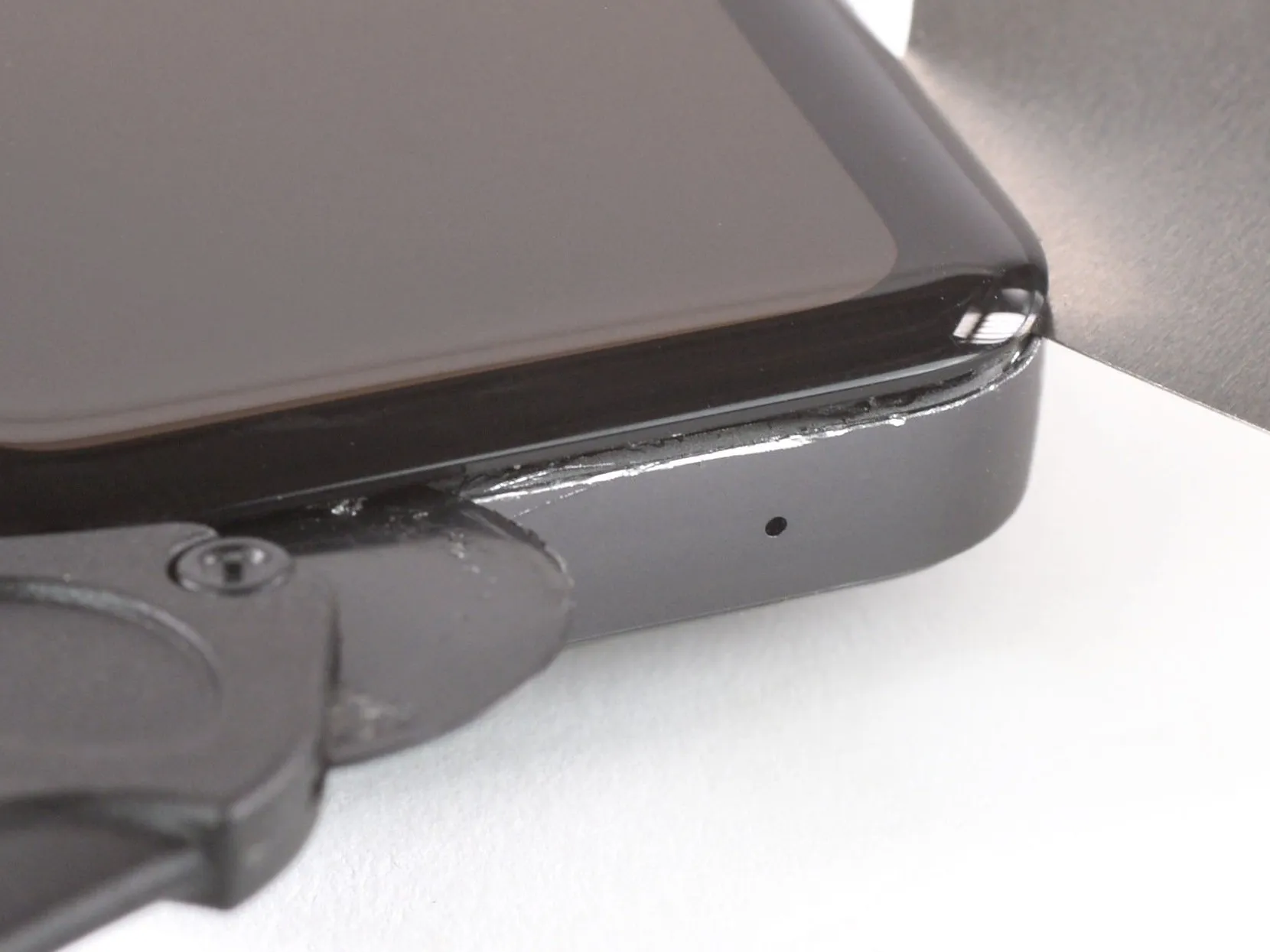

• Хотя нам удалось открыть часы, они не остались невредимыми в ходе этой процедуры. Отделять экран не так уж весело, и на корпусе остались шрамы, подтверждающие это.

Шаг 4

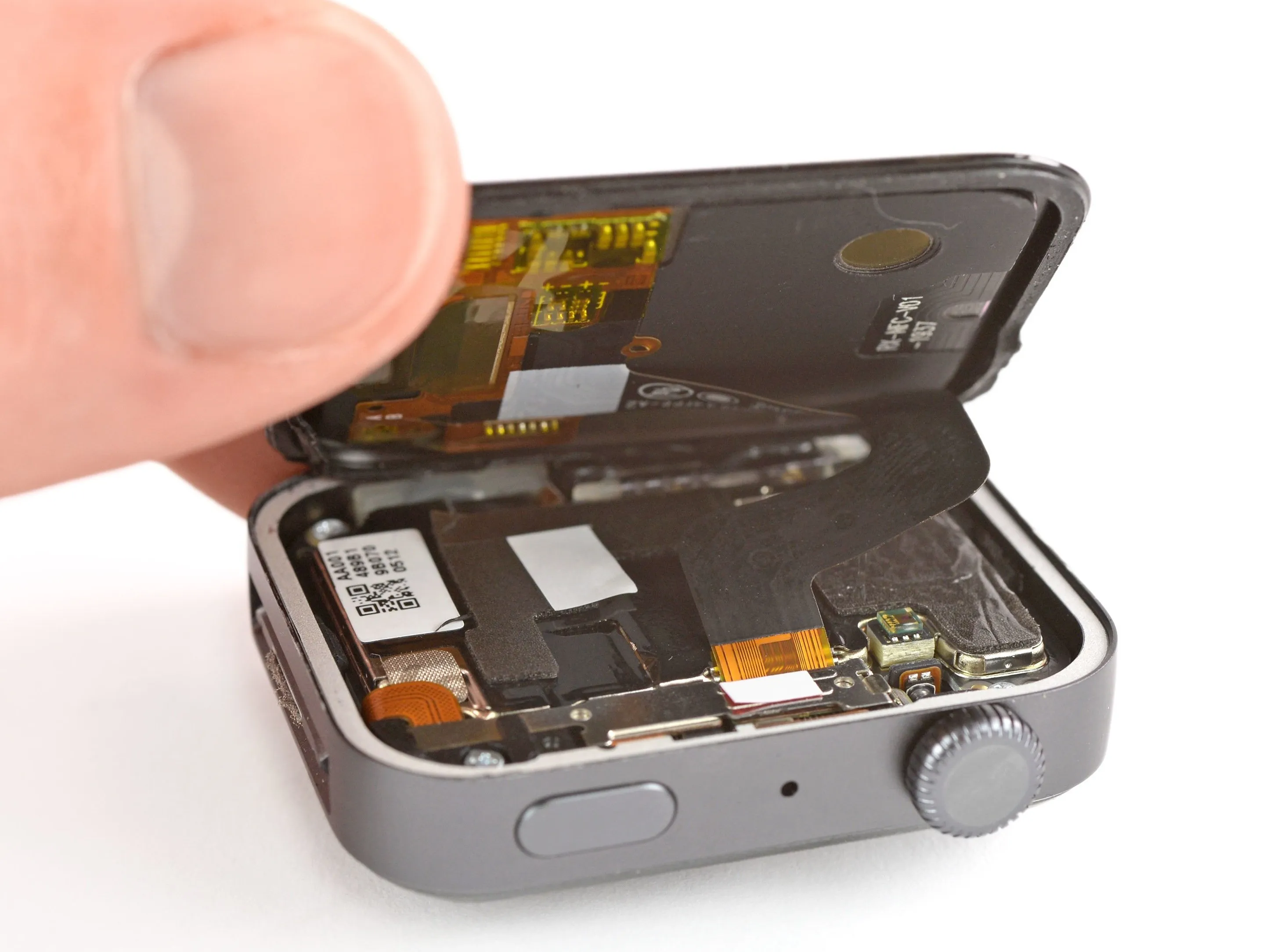

• Экран пока не отсоединяется, но его гибкий кабель достаточно длинный, чтобы мы могли использовать нашу прецизионную насадку, чтобы ослабить кронштейн и отсоединить дисплей.

• Это 1,76-дюймовый Super AMOLED-дисплей с разрешением 368 x 448 и небольшим круглым вырезом в правом нижнем углу, через который проглядывает датчик освещенности.

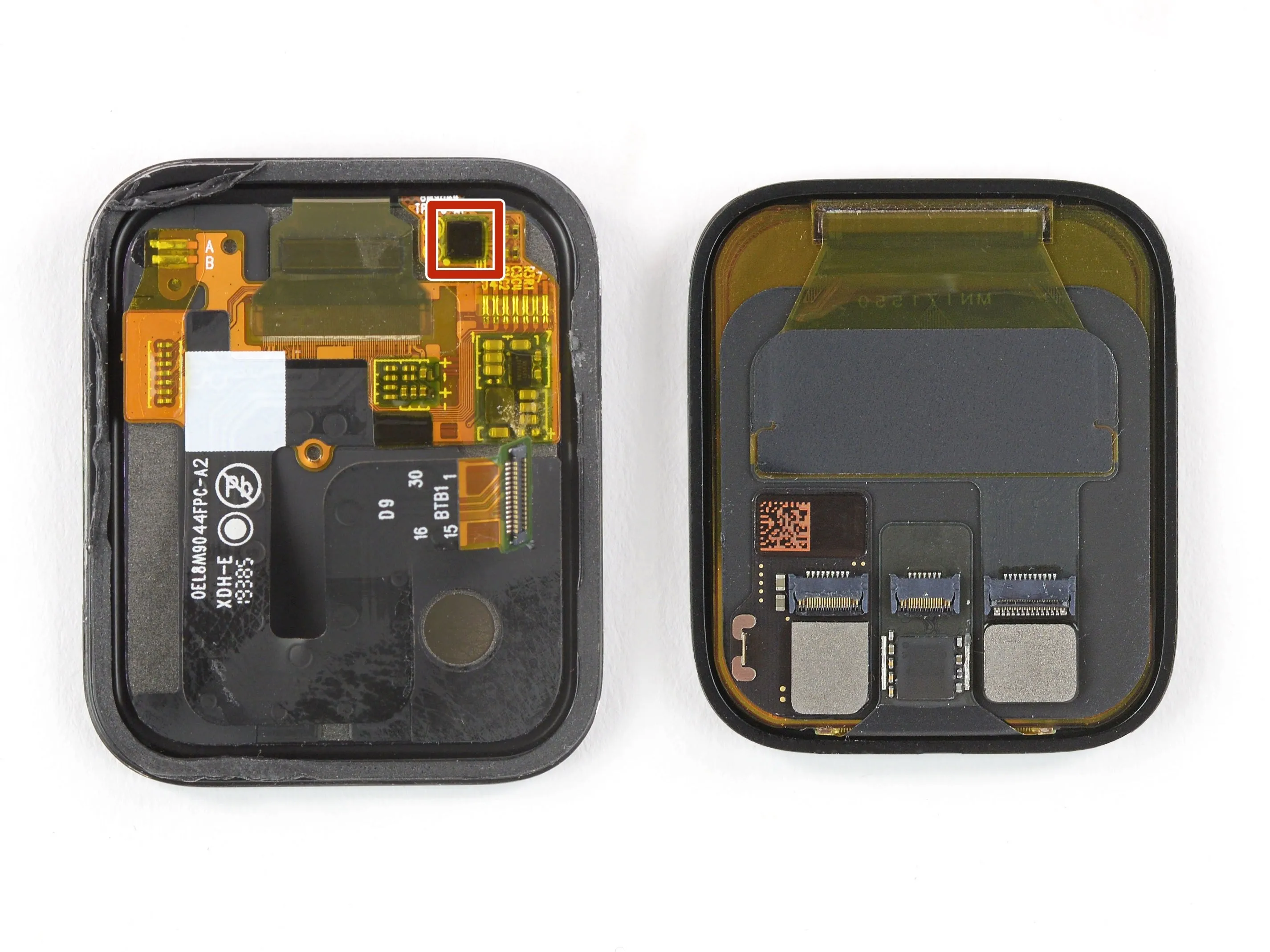

• На задней стороне экрана находится емкостный сенсорный контроллер TMA525C 34FNI (PMI 1907 D 21 8/1856) от Cypress.

• Для сравнения, вот экран Apple Watch Series 5 LTPO OLED (справа) размером 1,78 дюйма с тем же разрешением.

Шаг 5

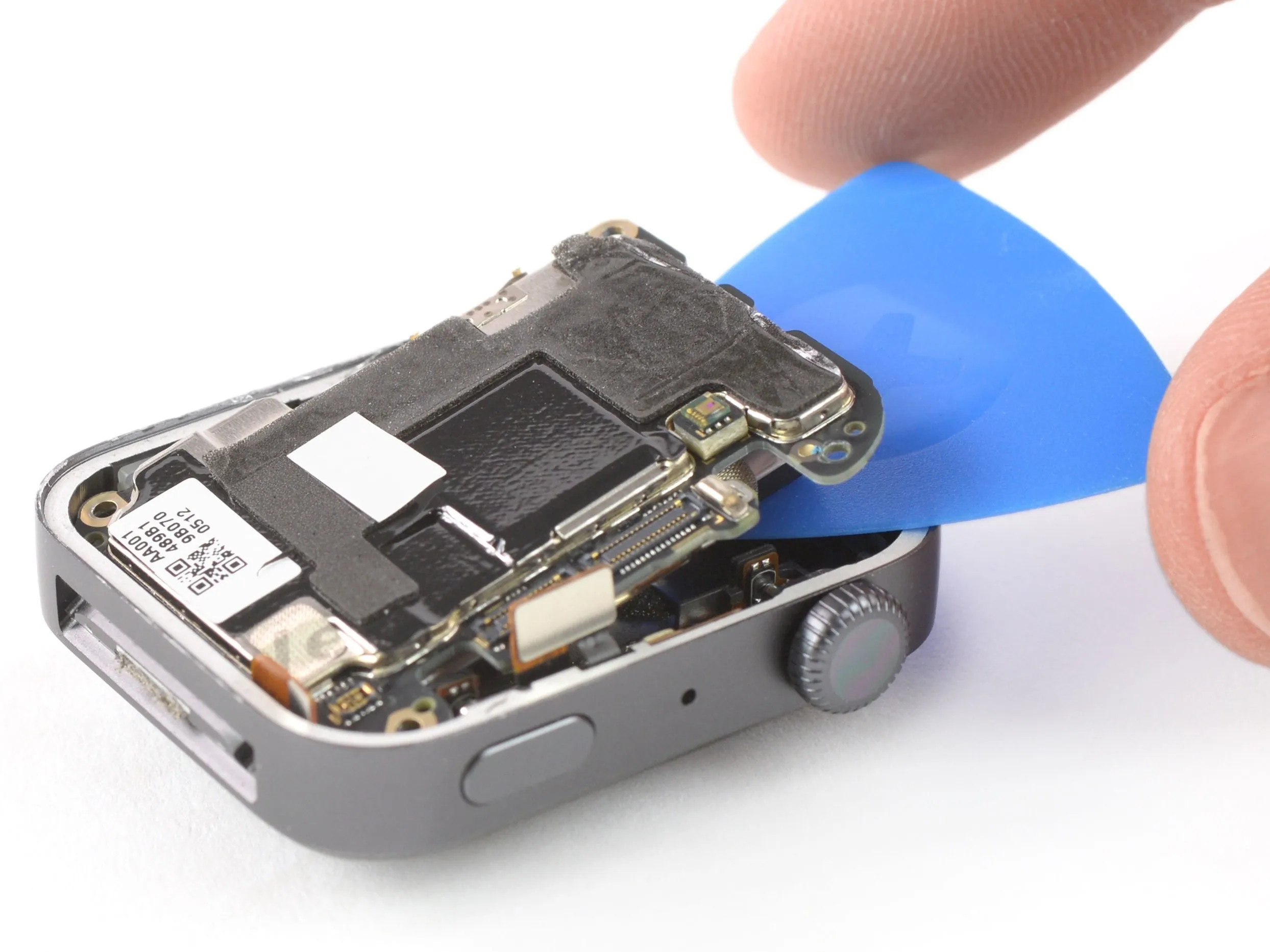

• Далее следует материнская плата, а за ней - аккумулятор.

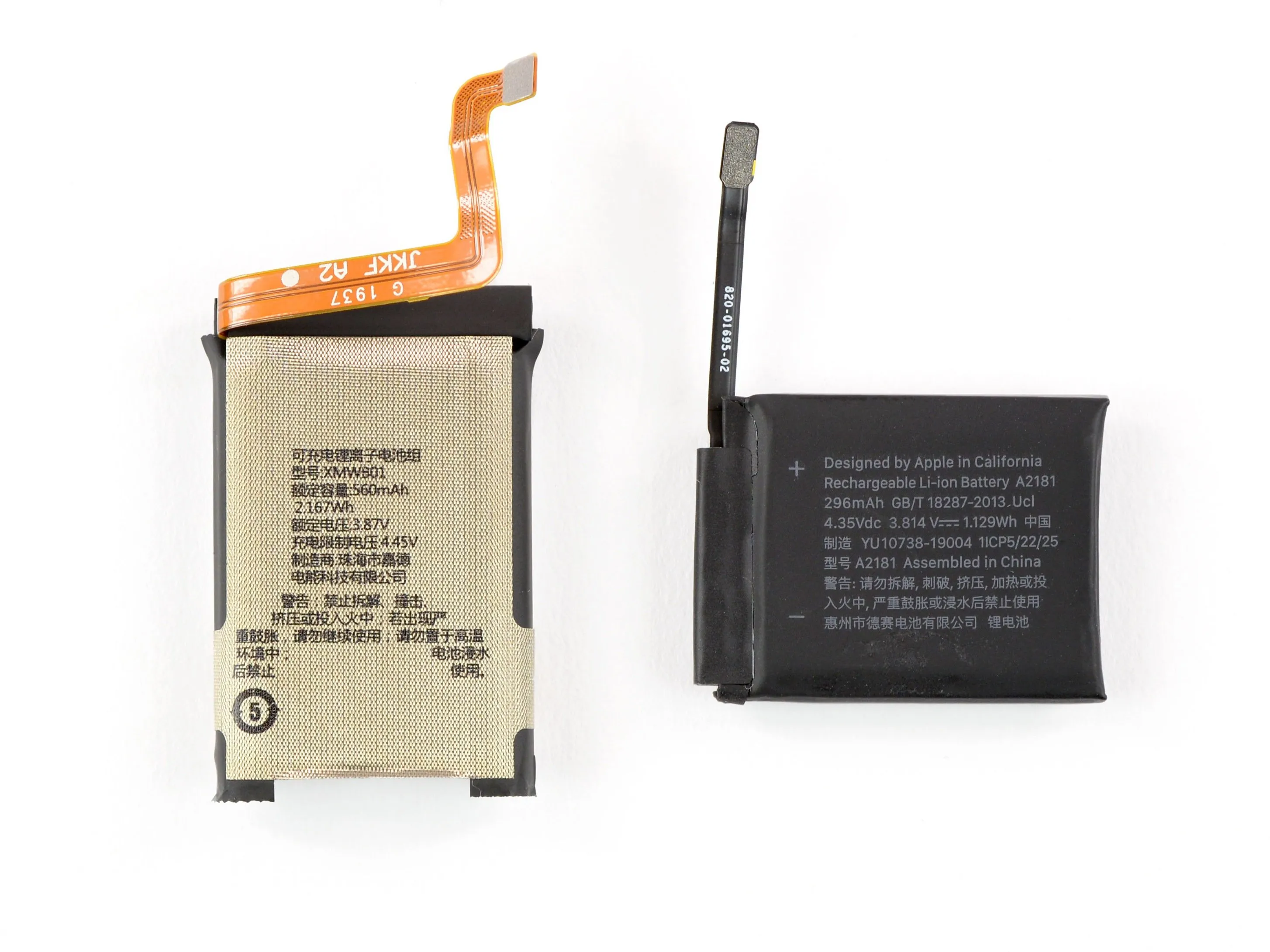

• Элемент питания Mi Watch (слева) имеет емкость 2,167 Вт-ч (560 мА-ч @ 3,87 В), что с точки зрения общей емкости оставляет 1,129 Вт-ч от 44-миллиметровых Apple Watch Series 5 (справа) далеко позади.

• Snapdragon 3100, его сопроцессор и подсистема управления питанием также похоже, играют свою роль для увеличения времени автономной работы.

Шаг 6

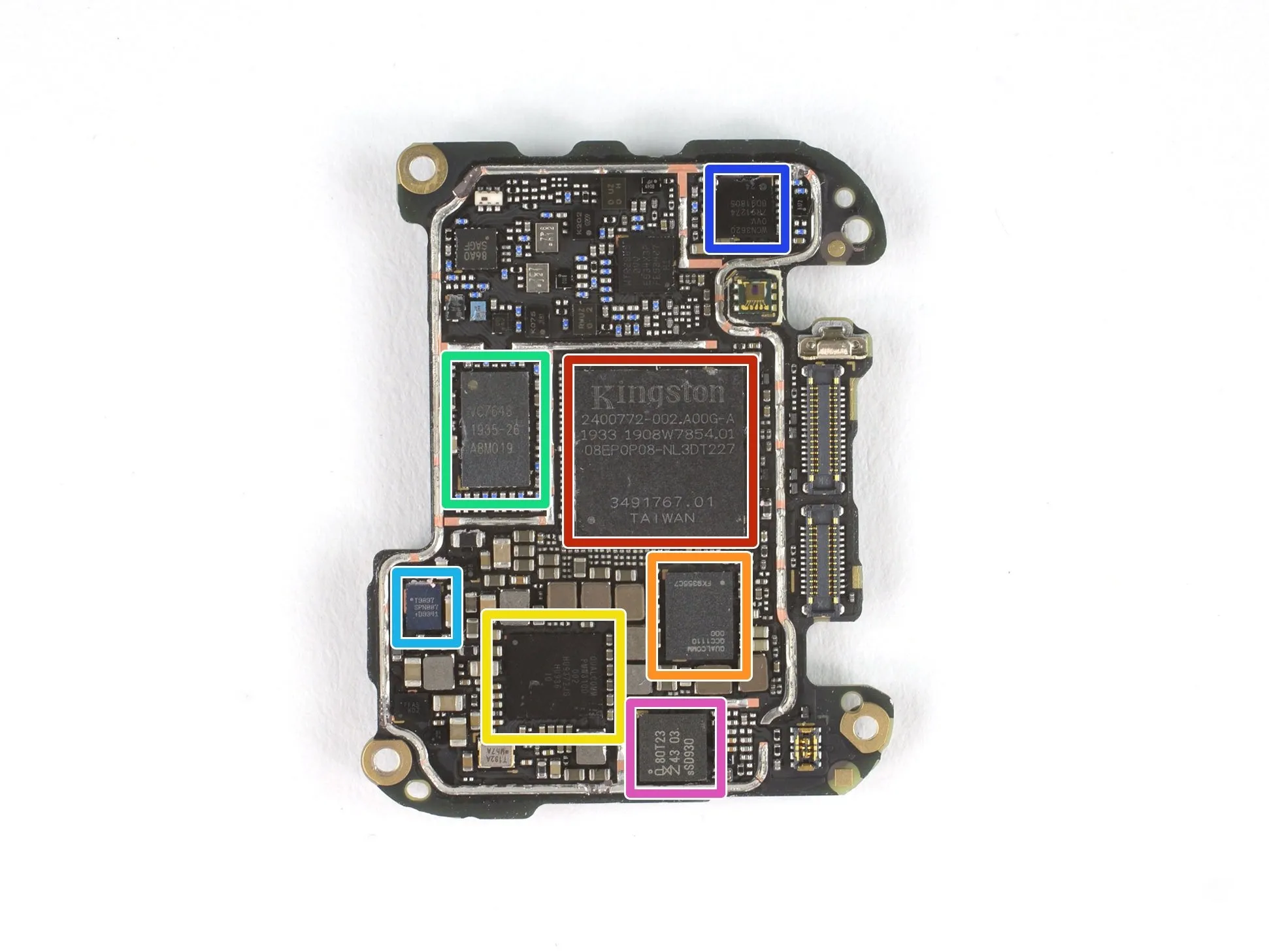

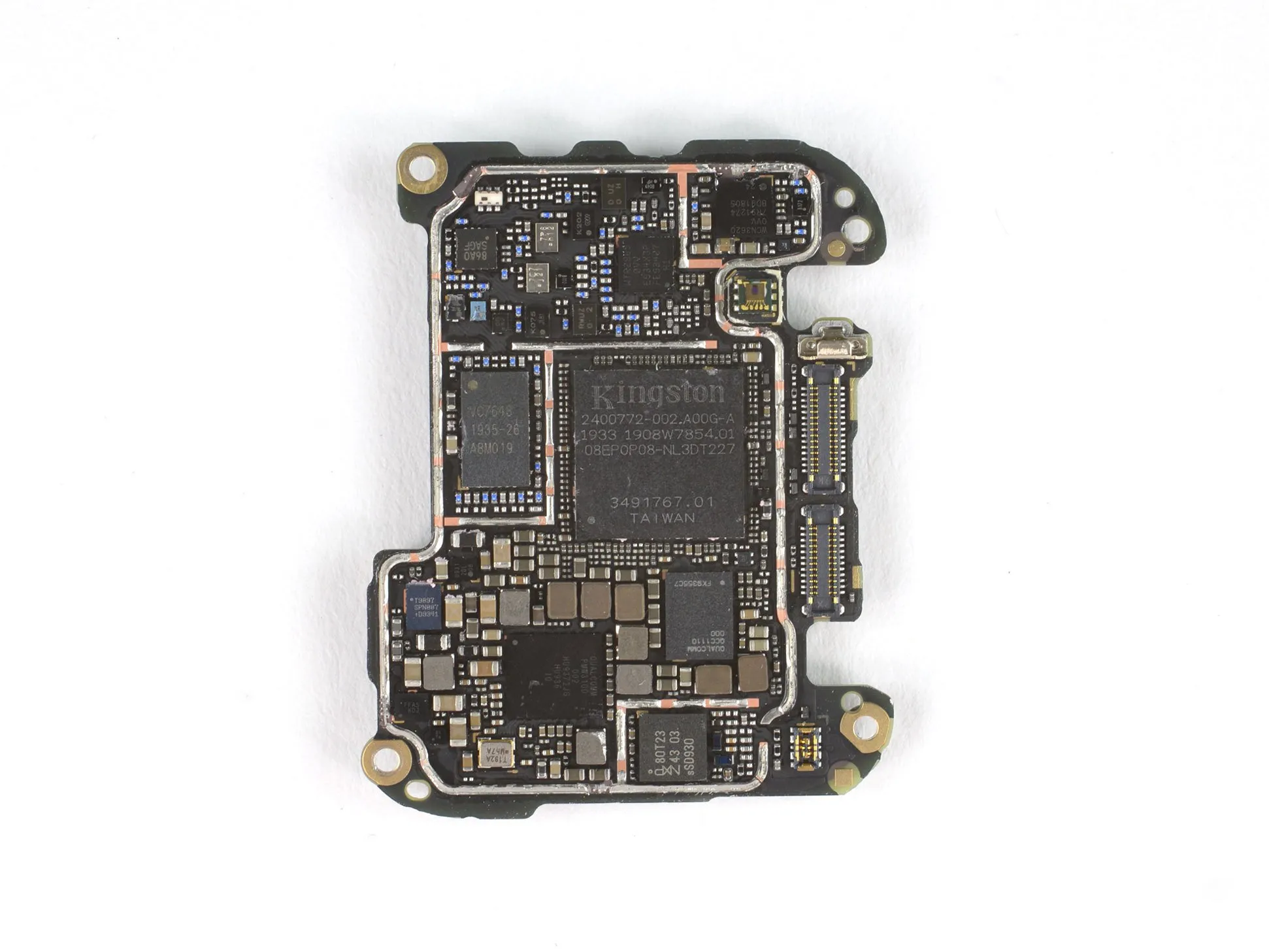

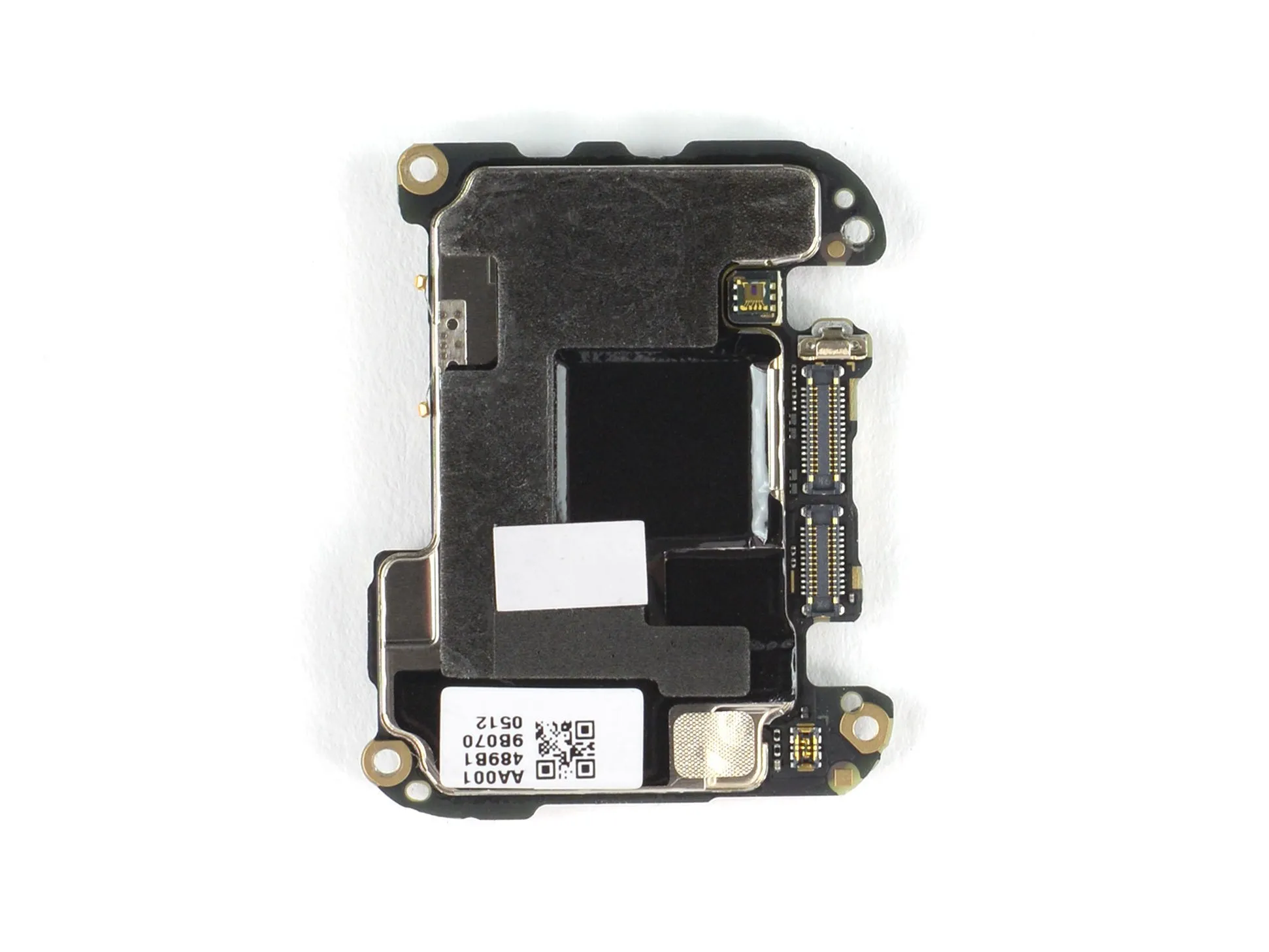

• На материнской плате мы обнаруживаем несколько интересных кремниевых элементов:

• Kingston 8GB LPDDR3 с Qualcomm MSM8909W под которой находится Qualcomm MSM8909W-также известный как Snapdragon Wear 3100 с 32-битным, четырехъядерным ARM Cortex A7 CPU и Adreno 304 GPU

• Сопроцессор Qualcomm QCC1110

• Подсистема управления питанием Qualcomm PMW3100

• Vanchip VC7643-26 Модуль переднего фронта сотовой связи

• Аудиоусилитель класса D Goodix TFA9897

• Чип беспроводной связи Qualcomm WCN3620

• NXP Semiconductor PN80T Контроллер NFC с защищенным элементом

Шаг 7

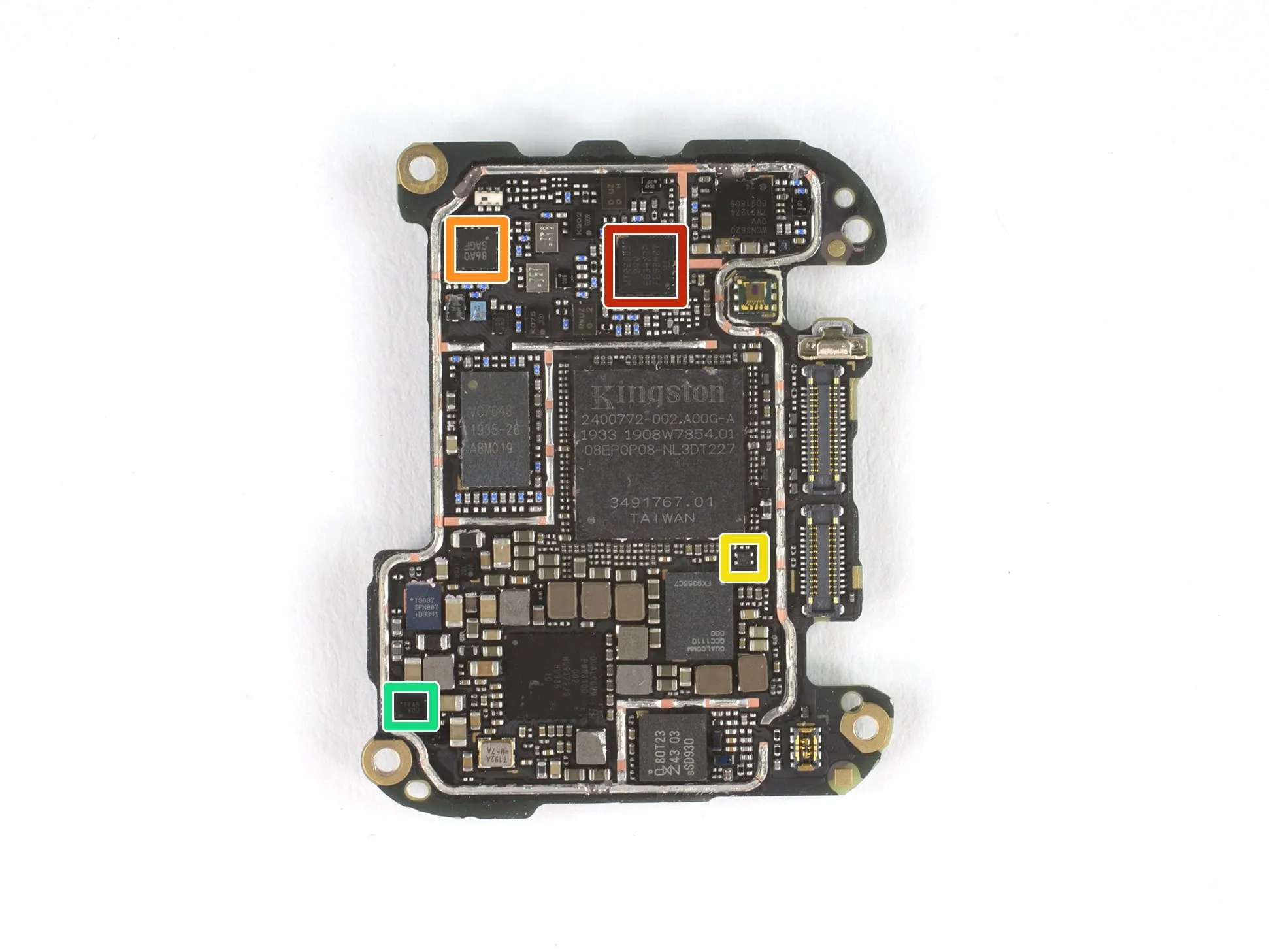

• Идентификация микросхем со стороны 1, продолжение:

• Qualcomm WTR2965 Радиочастотный трансивер

• Антенный переключатель Maxscend MXD86A0S SP10T

• Texas Instruments TLV9001 Операционный усилитель для ввода/вывода 1 МГц, Rail-to-Rail

• ON Semiconductor FAN49103 Регулятор Buck-Boost на 2,5 А

Шаг 8

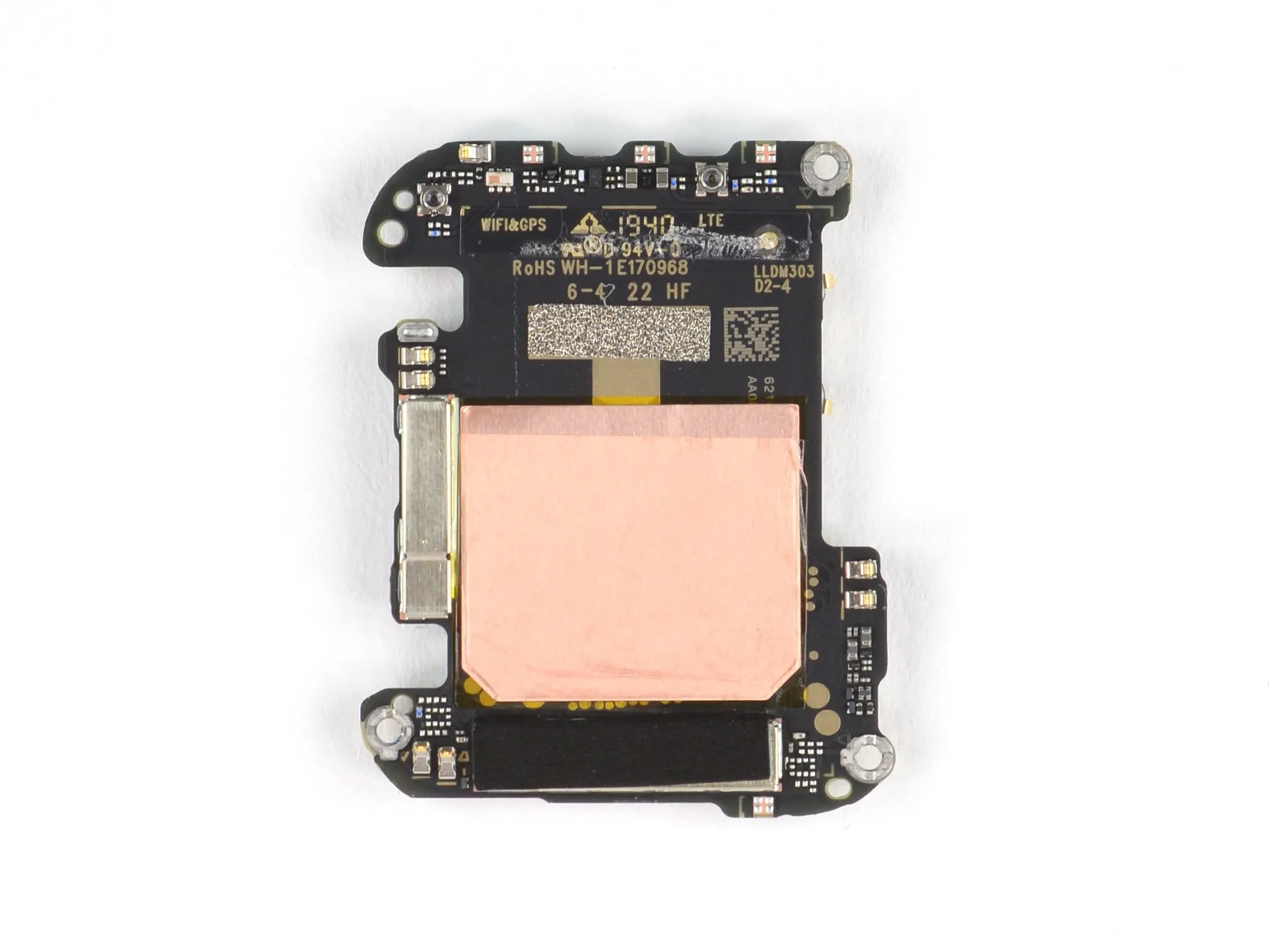

• Задняя сторона материнской платы не так занята, но два чипа, которые мы здесь обнаружили, оказалось сложнее идентифицировать:

• STMicroelectronics ST33J2MO Защищенный микроконтроллер

• STMicroelectronics LSM6DSO 3 DoF акселерометр/гироскоп

Шаг 9

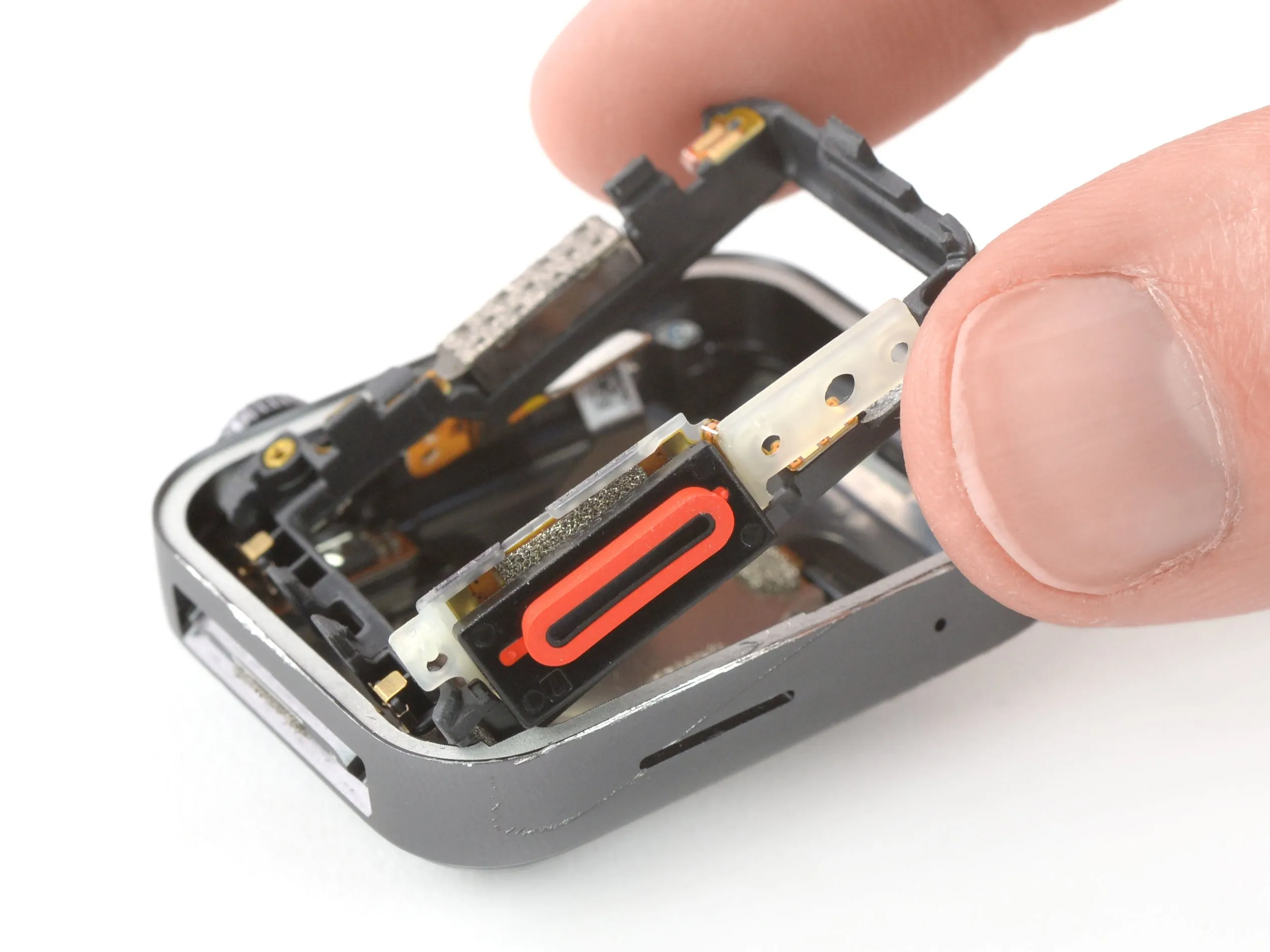

• На средней рамке находится динамик с красной резиновой прокладкой, кнопки заводной головки и кнопки 'Домой', а также небольшой линейный резонансный привод.

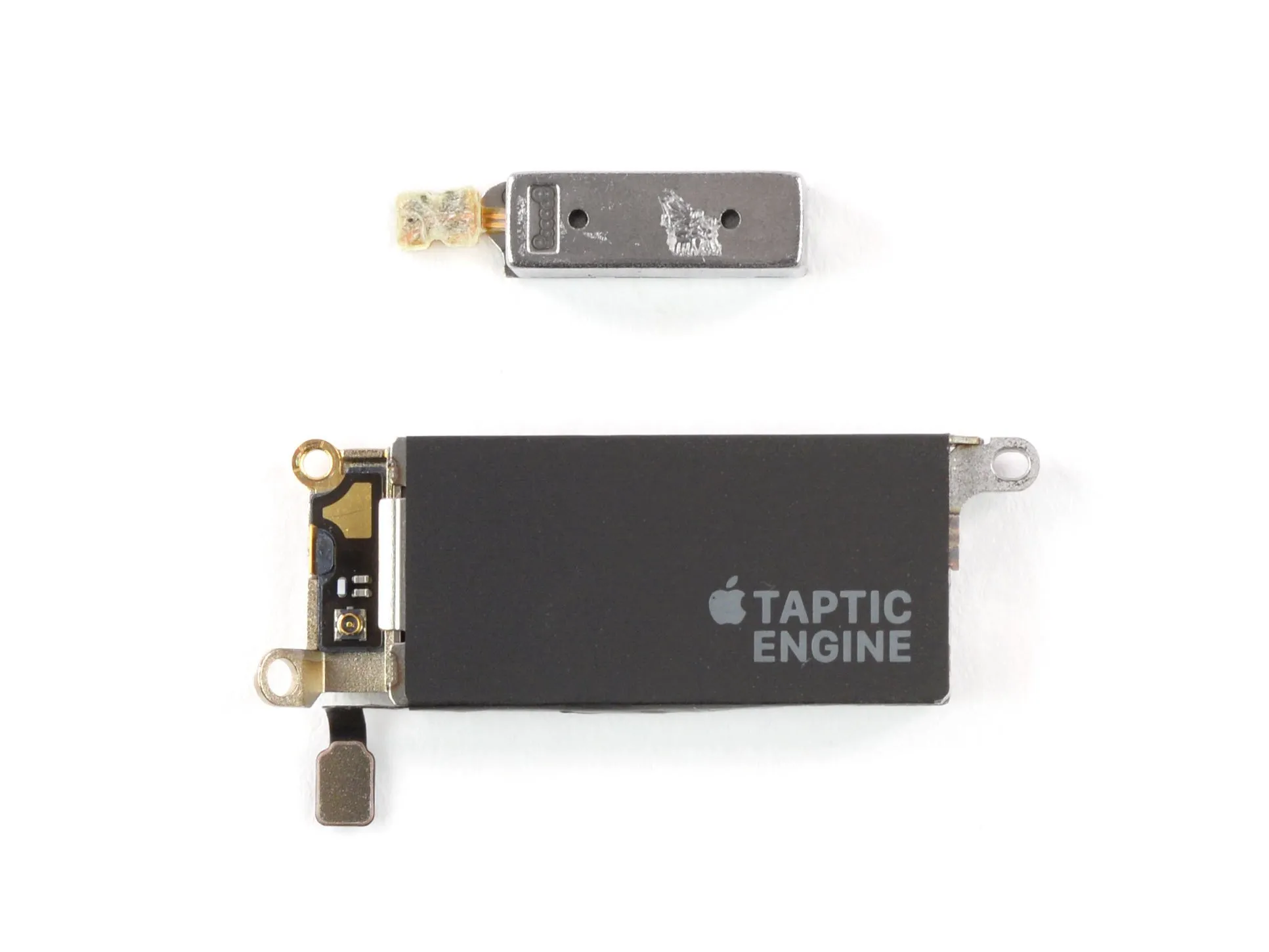

• Опять же, по сравнению с Taptic Engine из Apple Watchэтот LRA имеет лишь малую часть размера. Что это значит с точки зрения сила вибрации-Какова будет их оценка по шкале Рихтера?

• Поворот цифровой заводной головки на Mi Watch вызывает небольшие тактильные шаги - похоже, Xiaomi пытается максимально использовать этот относительно небольшой привод.

• Но больше всего это сравнение показывает, насколько большое значение Apple придает относительно огромному тактильному двигателю-заменяя время автономной работы на более информативную тактильную отдачу.

Шаг 10

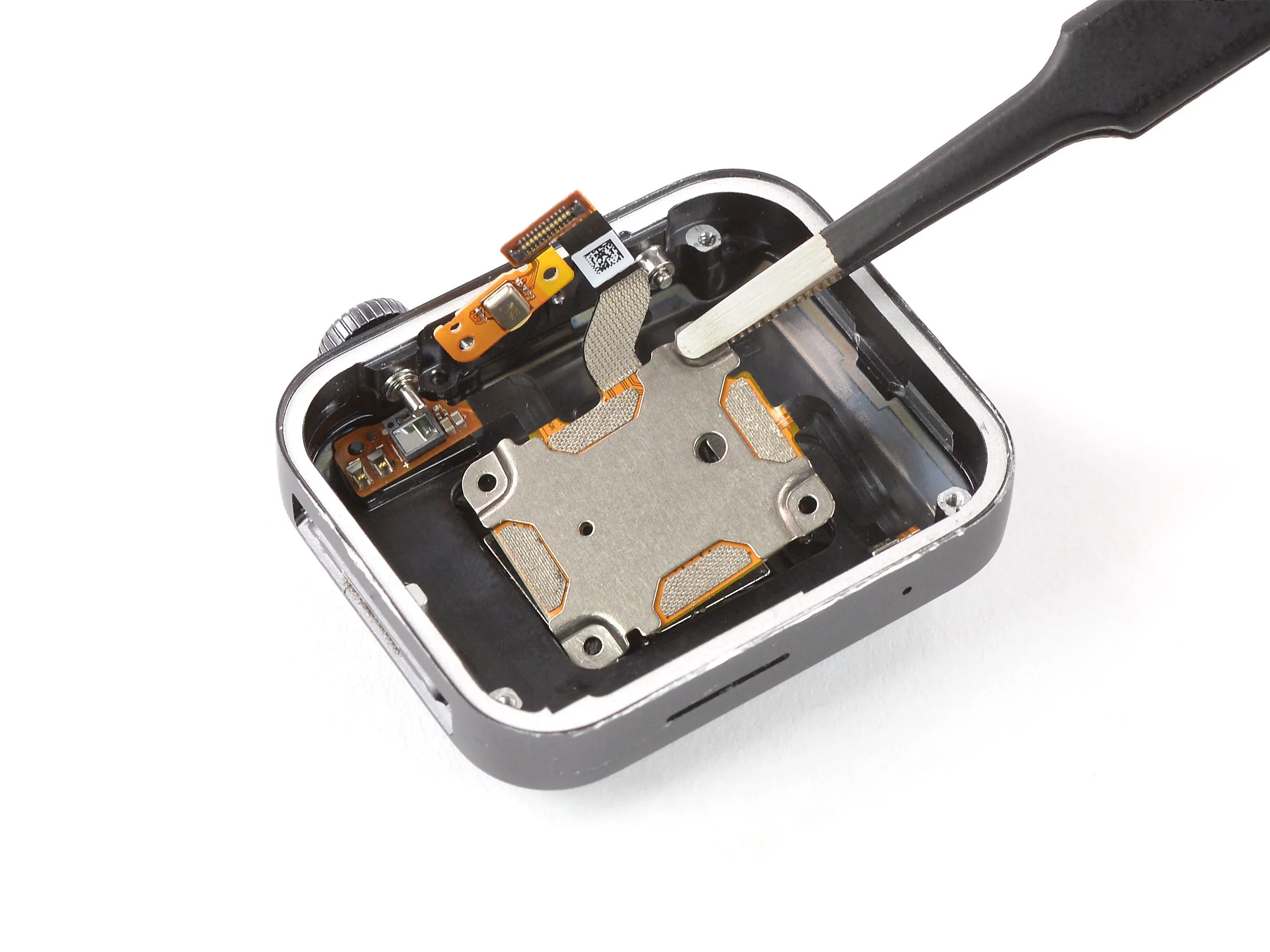

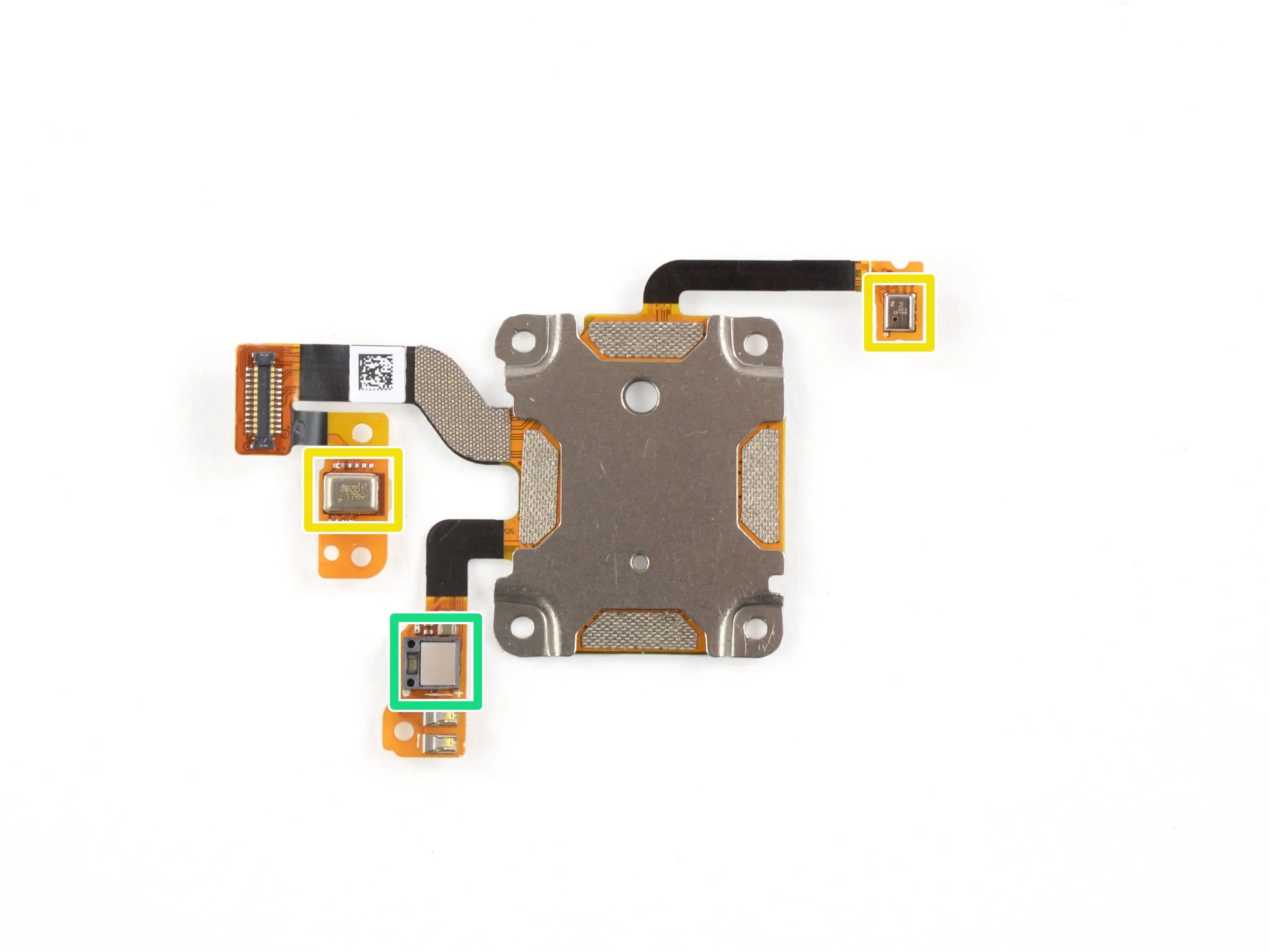

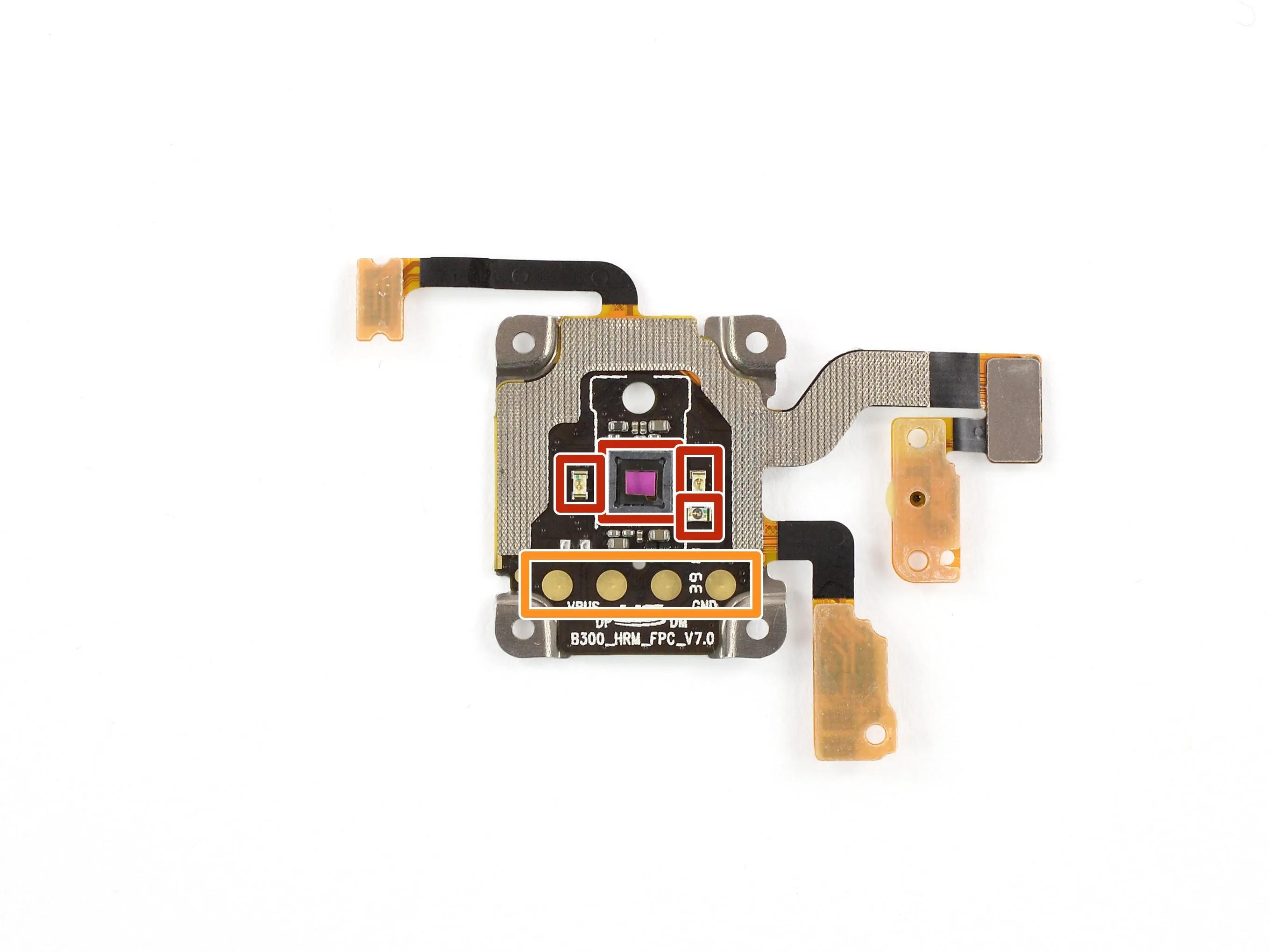

• В самом низу корпуса часов наш пинцет с тупым носом поможет безопасно извлечь последнюю печатную плату, оснащенную:

• Датчик сердечного ритма и светодиоды

• Четыре контакта для передачи данных и зарядки

• два микрофона

• И оптический энкодер для считывания вращения заводной головки.

Шаг 11

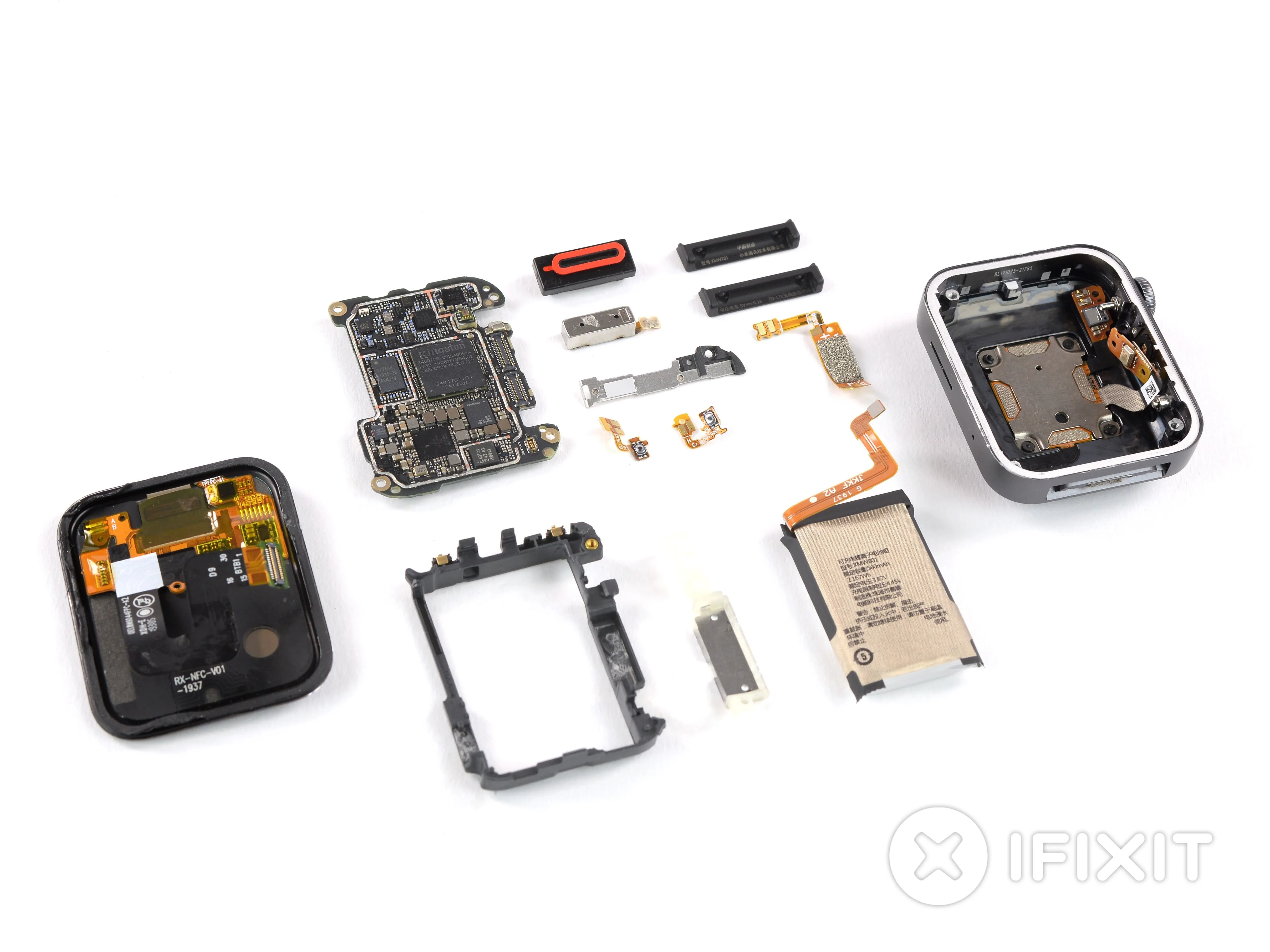

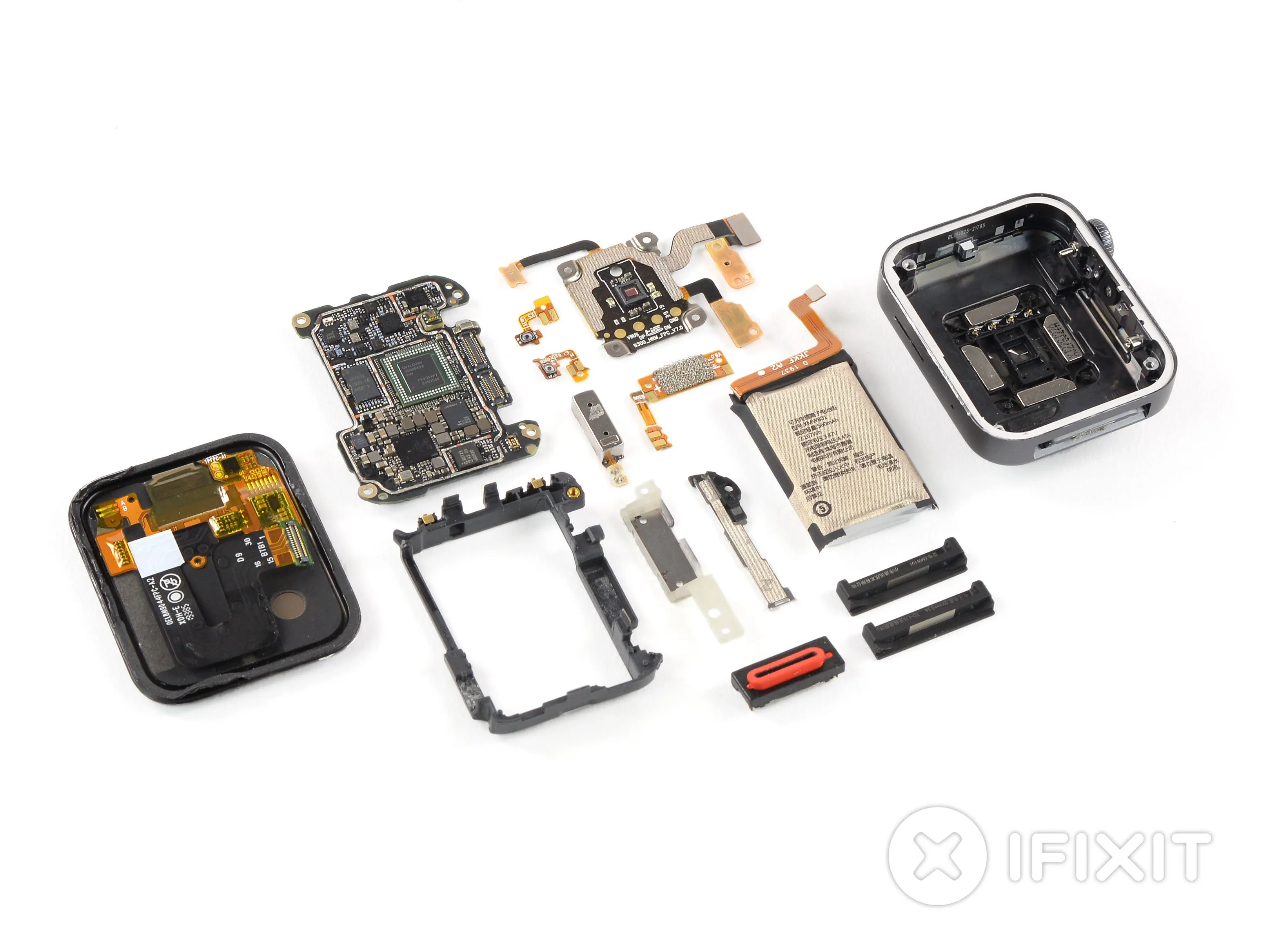

• Наш экскурс в первые смарт-часы от Xiaomi завершен.

• Давайте посмотрим, как этот наручный компаньон проявит себя в нашем рейтинге ремонтопригодности.

Вывод

• Ремешки легко снимаются и заменяются.
• Замена аккумулятора довольно проста, как только вы окажетесь внутри, но для доступа к материнской плате необходимо ее снять.
• Большинство компонентов являются модульными и могут быть заменены по отдельности, за исключением печатной платы в нижней части, которая крепится пластиковыми заклепками.
• Открыть часы, сняв экран, можно, но сложно, и, скорее всего, это приведет к косметическим повреждениям.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)
