Разборка Xiaomi Mi Watch 2021

Введение

Говорят, что время делает из нас дураков, но это не помешало компании Xiaomi круглосуточно работать над полностью обновленными Mi Watch. Заслуживают ли их новые часы своего места на вашем запястье? Тик-так, только этот разбор может сказать об этом.

Чтобы быть в курсе всех своевременных разборов, следите за нами в Twitter, Instagramи Facebook. Если вы делаете.ру доставку, проверьте нашу рассылку.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

•

Шаг 1 Разборка Xiaomi Mi Watch 2021

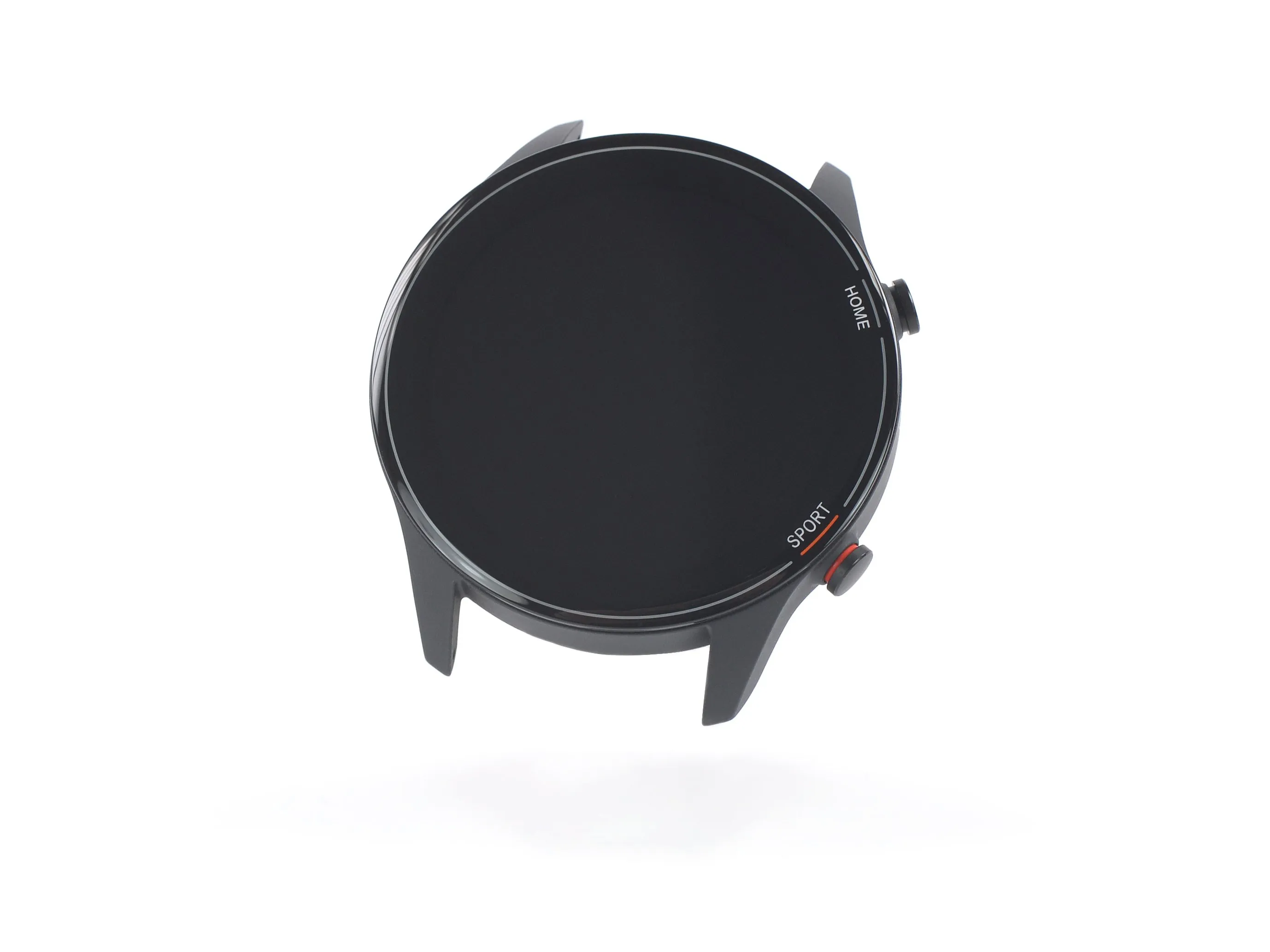

• Мы не хотим сказать, что убиваем время, но, возможно, вам стоит ознакомиться с этими техническими характеристиками, пока мы разогреваем стол для разборки:

• 1,39-дюймовый (35 мм) круглый AMOLED-дисплей с разрешением 454 x 454

• Толщина 11,8 мм при весе 32 г

• Беспроводная зарядка

• Акселерометр, гироскоп, пульсометр, барометр, компас, SpO2 (определение уровня кислорода в крови)

• Водонепроницаемость до 5 АТМ

• Bluetooth 5.0

Шаг 2

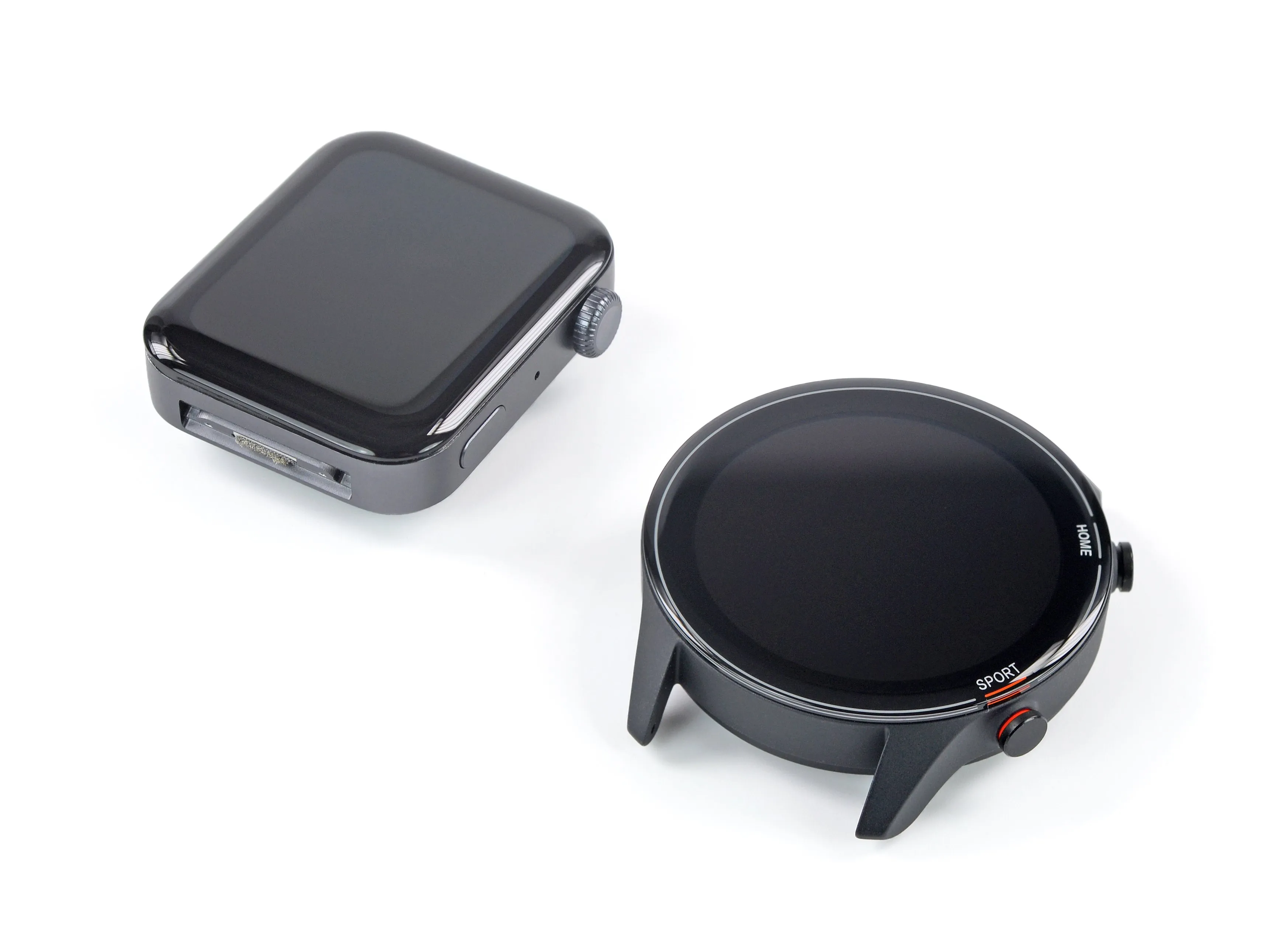

• Мы немного посплетничали о прошлогодней китайской версии часов Mi Watch, которая была более чем похожа на другие часы, выпущенные компанией из Купертино. В новой версии Xiaomi перешла на совершенно новый, круглый дизайн.

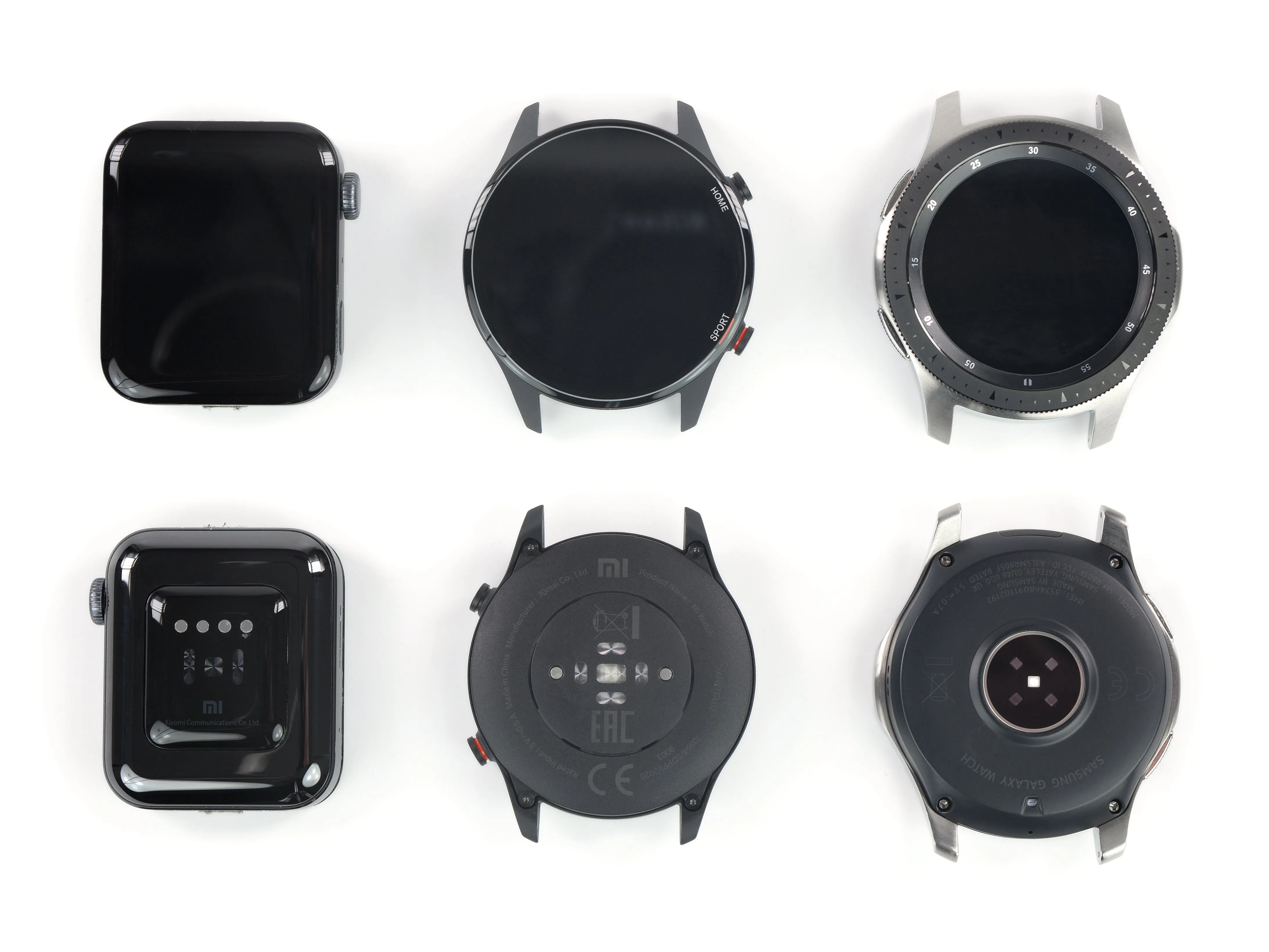

• Если сравнить часы с их предшественником (слева) и Samsung Galaxy Watch (справа), то мы не увидим серьезных изменений в плане аппаратных компонентов, но новое направление дизайна очевидно. У этих часов даже появилась еще одна кнопка, возможно, чтобы не отставать от Samsung.

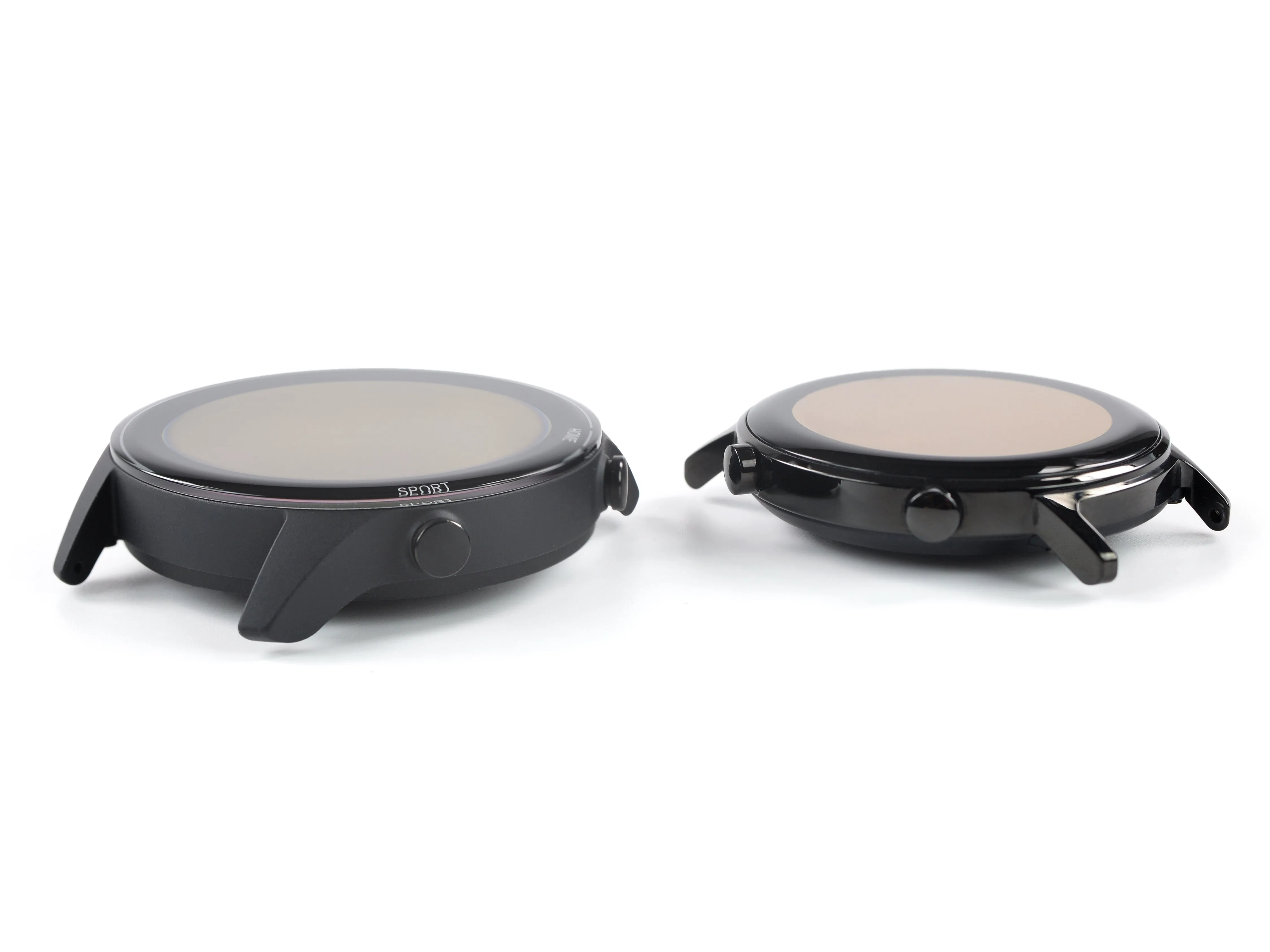

• Но если положить рядом с ними 42-миллиметровую версию Huawei Watch GT2right, то мы заметим еще большее сходство.

• Возможно, есть только много способов придать форму тому, что крепится к вашему запястью. Давайте заглянем внутрь.

Шаг 3

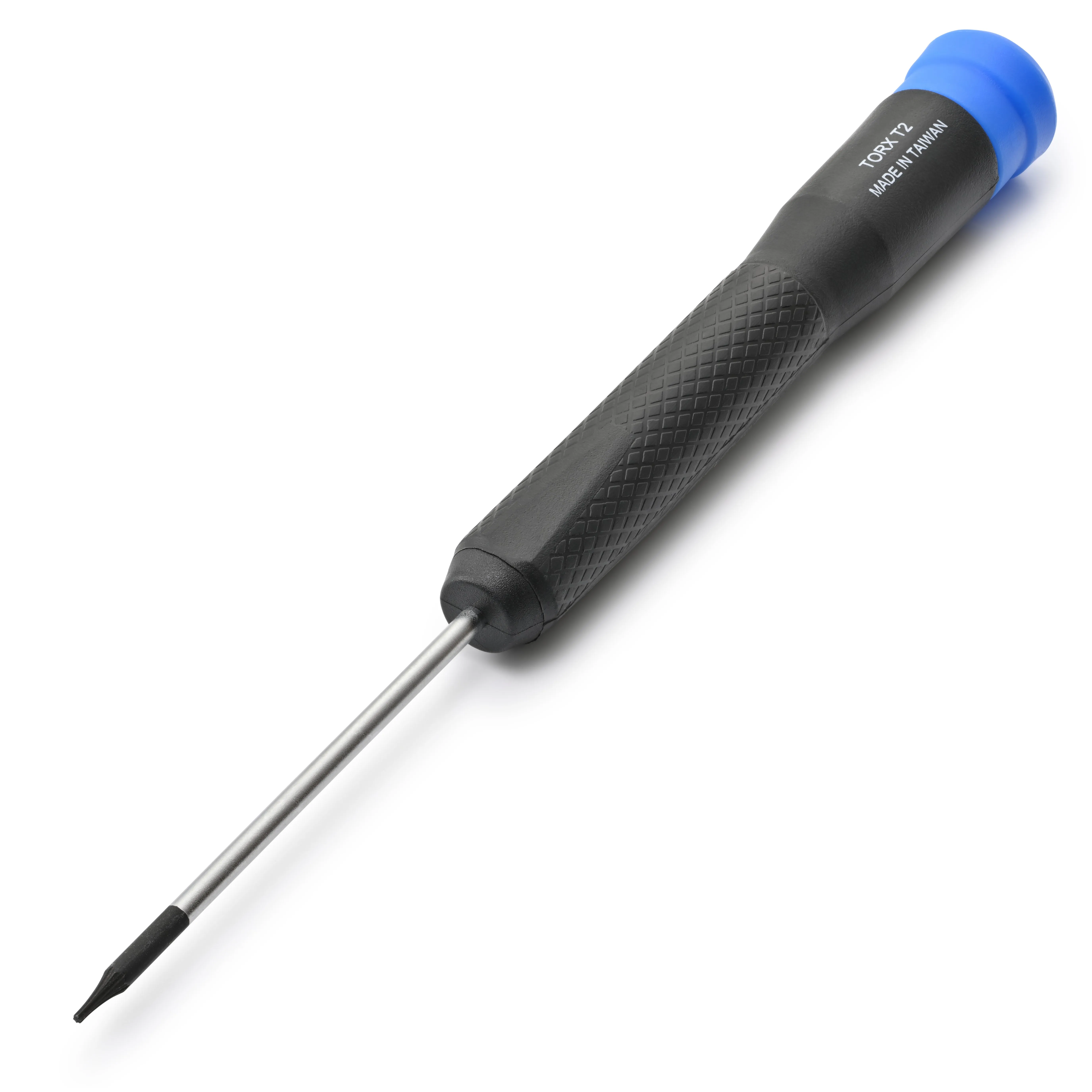

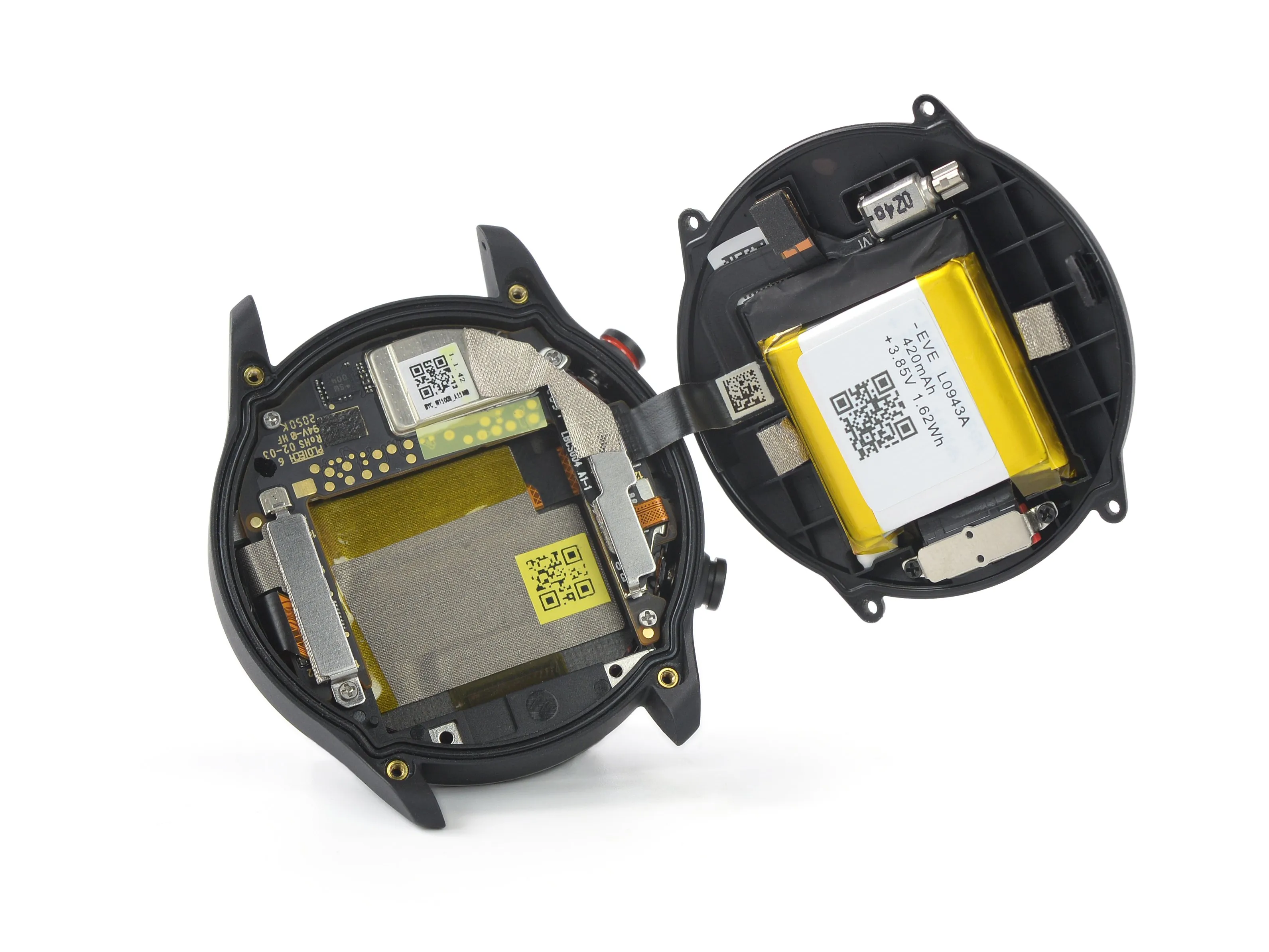

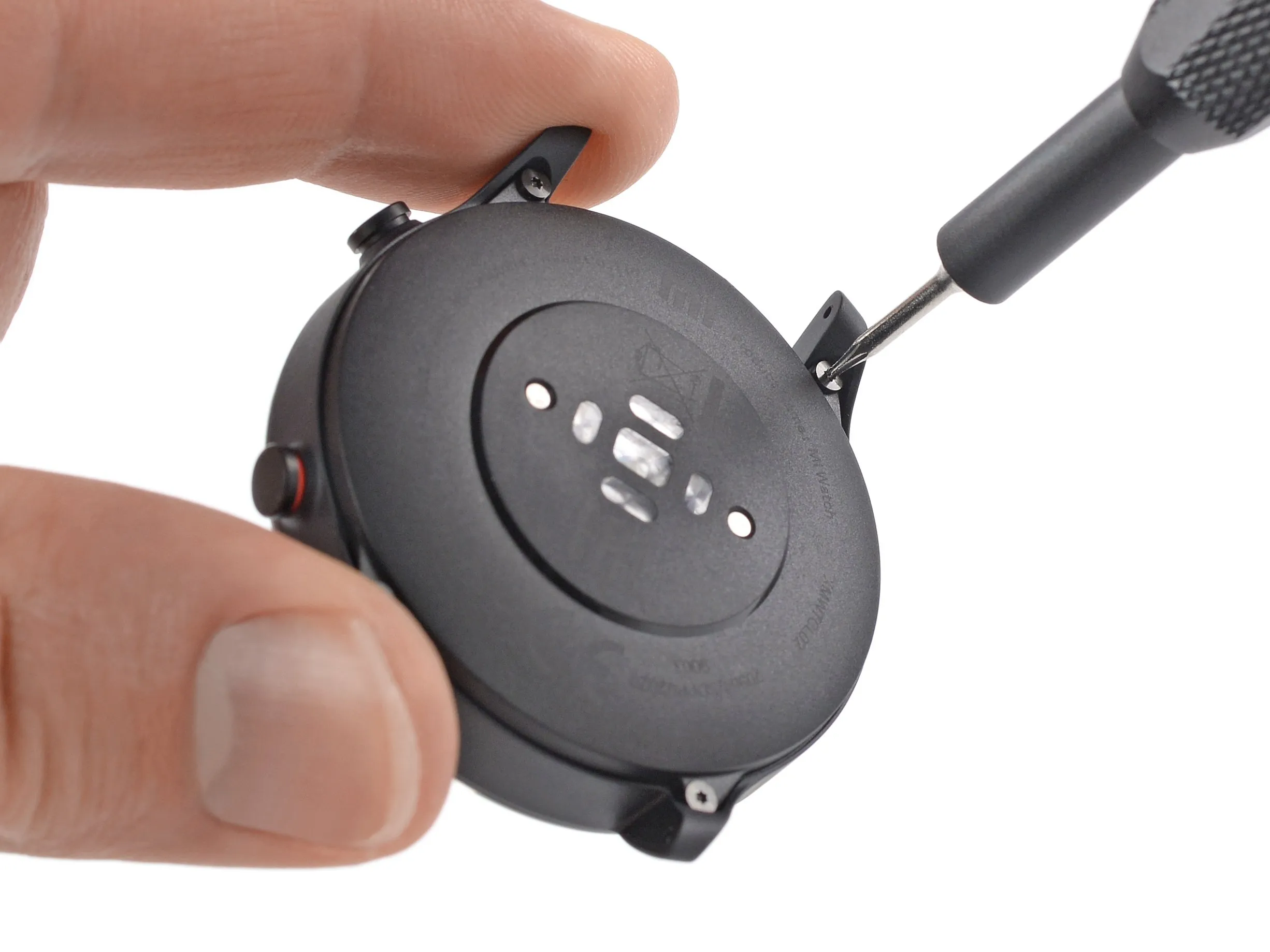

• Несмотря на водонепроницаемость до 50 метров, эти Mi Watch легко открываются с помощью биты Torx T2 из нашего набора Mako Driver Kit и небольшого усилия. Приятно вспомнить, что 'водонепроницаемый' не обязательно означает 'склеенный'.

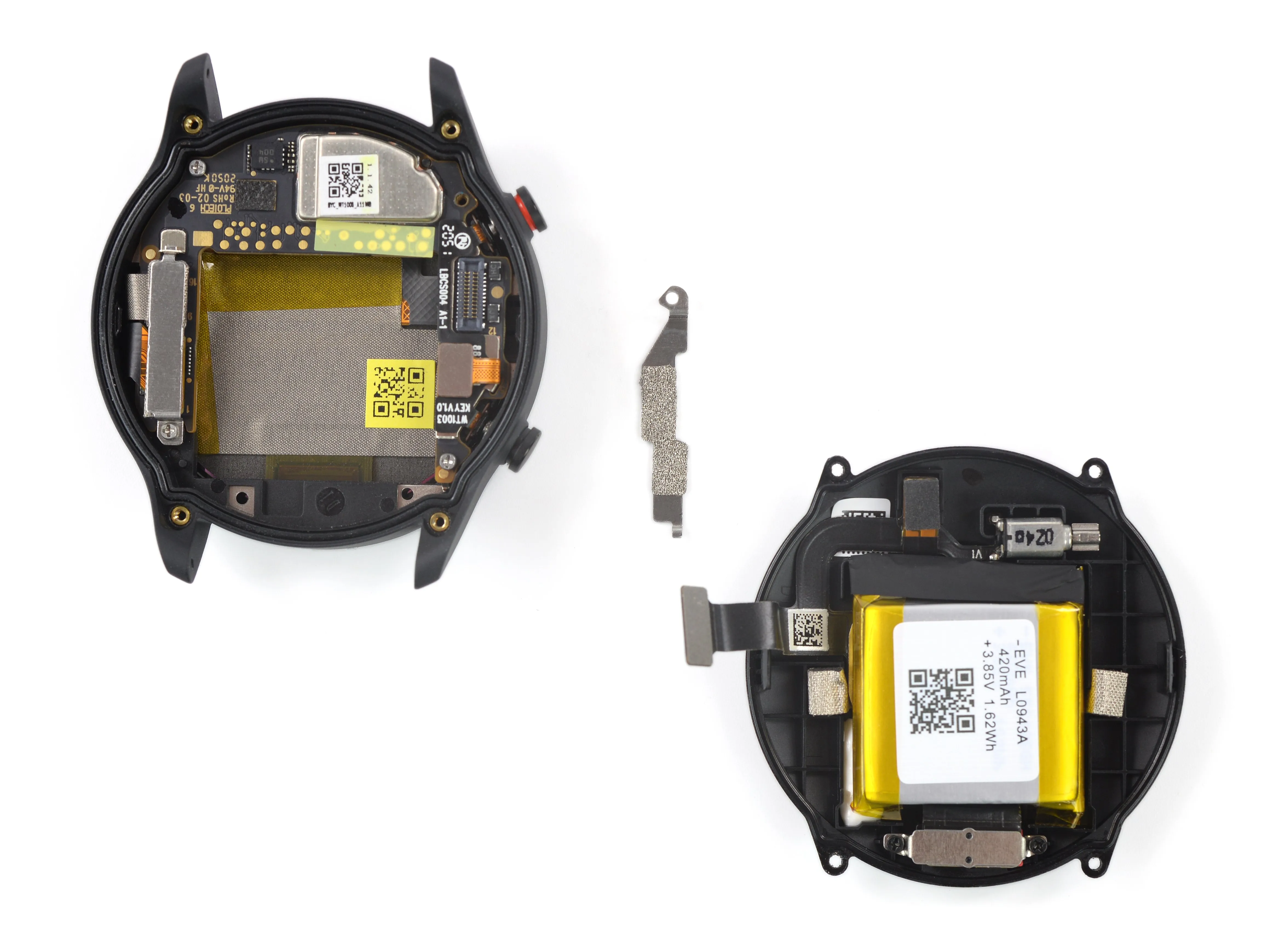

• Наш первый взгляд внутрь также обнадеживает, поскольку мы обнаружили несколько стандартных винтов Phillips. Было бы еще лучше, если бы потребовалась только одна отвертка, но, к счастью, мы хорошо подготовились.

• Пока что внутренняя сборка Mi Watch напоминает нам Huawei Watch GT.

Шаг 4

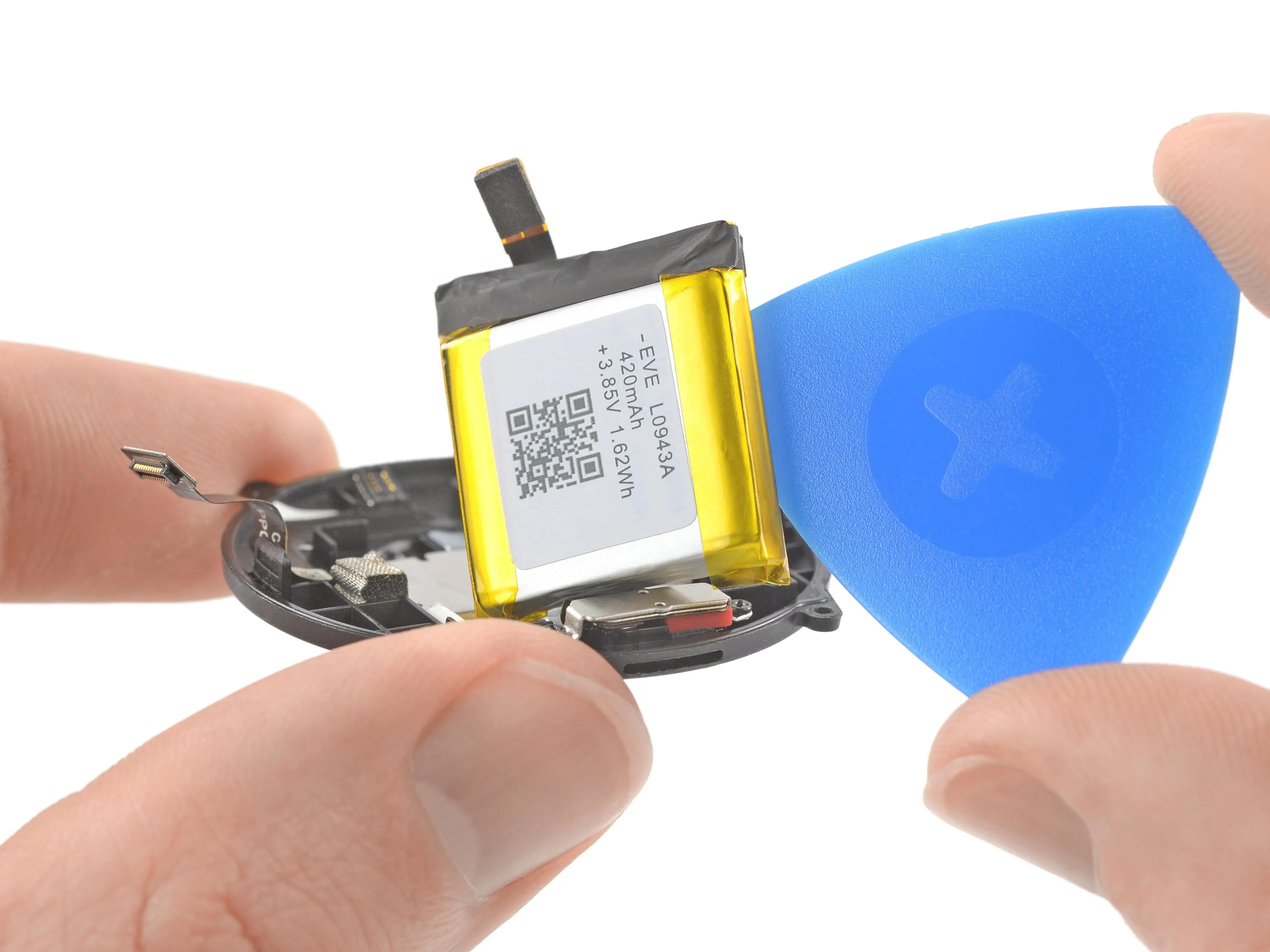

• Немного подковырнув, можно легко освободить аккумулятор. Приятно видеть, что этот распространенный вид ремонта стал приоритетным, а простой модульный разъем не требует пайки.

• Аккумулятор - литий-ионный блок емкостью 1,62 Вт-ч (420 мА-ч при 3,85 В), который заряжается без проводов.

• Xiaomi утверждает что этот маленький элемент питания обеспечивает работу часов в течение 16 дней подряд или 50 часов во время занятий спортом. Сравните с: Apple Watch Series 6 (44 мм): 1,17 Втч, Samsung Galaxy Watch 3 (44 мм): 1,3 Втч, Huawei Watch GT: 1,6 Втч.

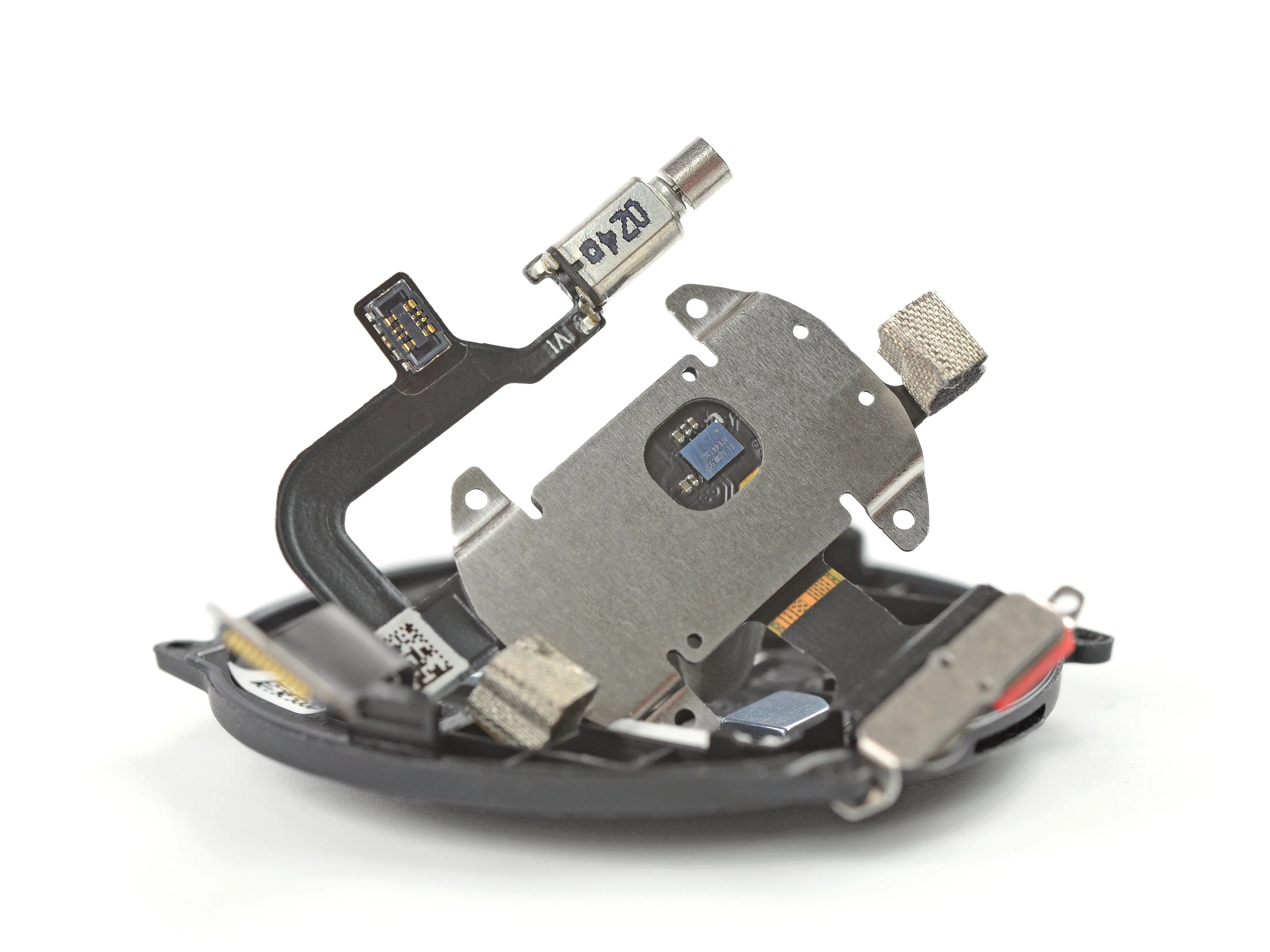

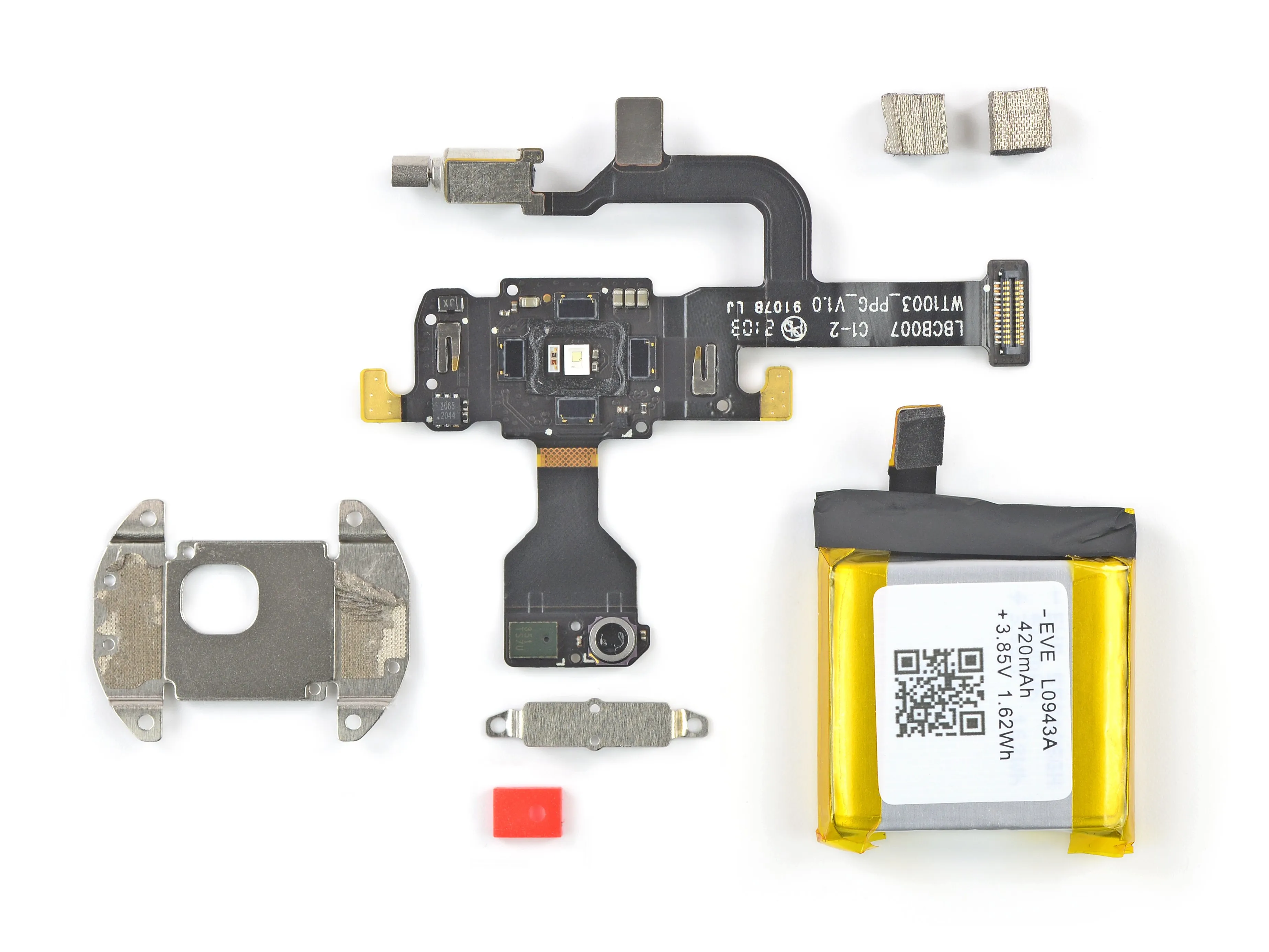

• Помимо аккумулятора, в нижней части корпуса часов находится кабельный узел с крошечным вибромотором, набор датчиков пульса и SpO2, барометрический датчик и MEMS-микрофон.

• Для извлечения кабельного узла требуется срезать несколько пластиковых заклепок - процесс не является обратимым или удобным для ремонта. После этого единственный вариант сборки - приклеить кабель. Лучше надеяться, что там ничего не сломается.

• За платой датчика, проглядывая сквозь металлический экран, скрывается модуль аналогового фронта биосенсора Texas Instruments AFE44l30.

Шаг 5

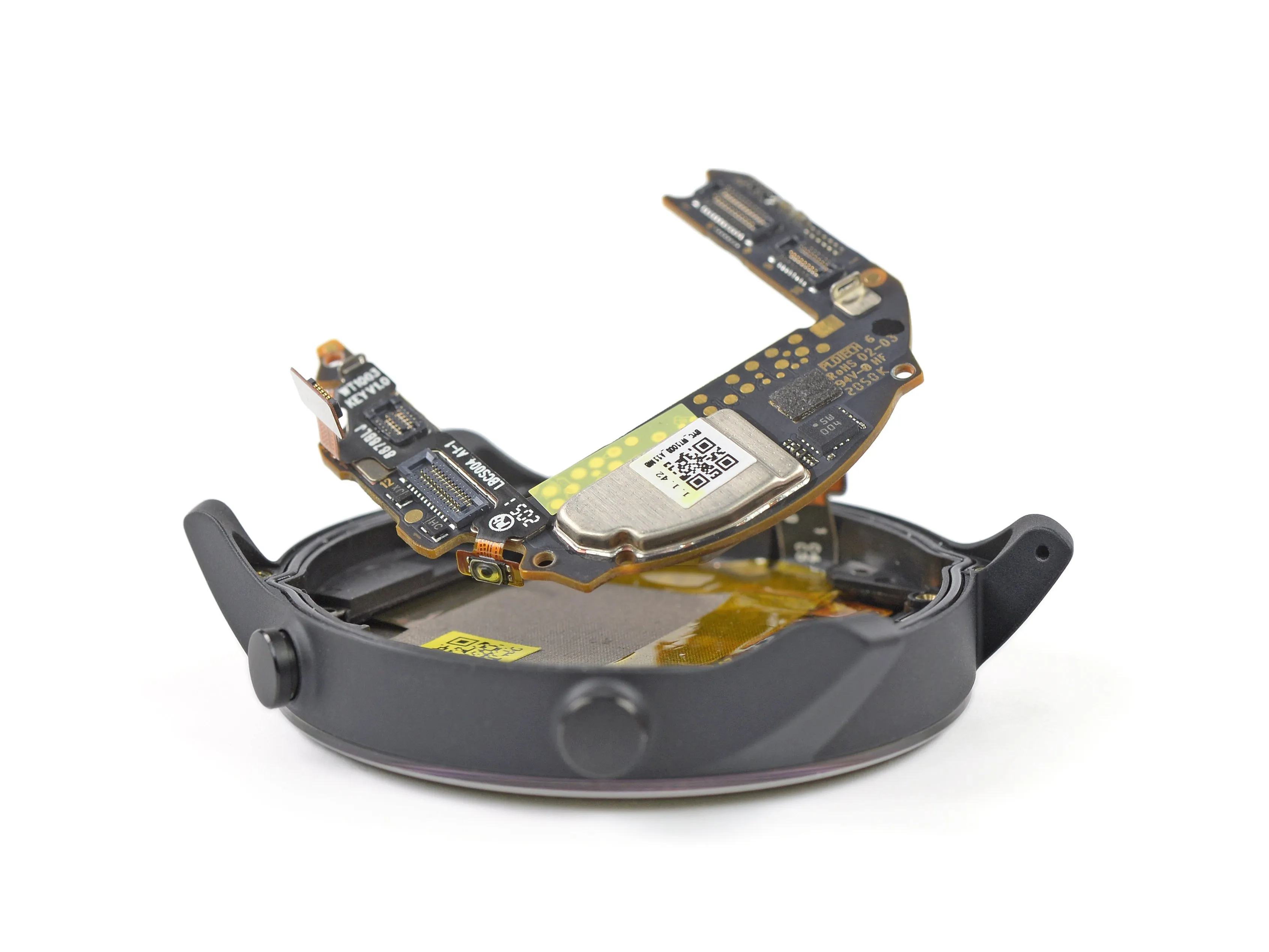

• Всего два винта Phillips крепят основную плату - выкрутите их, и плата вылетит на свободу, как по волшебству, на этой фотографии в невесомости, которую мы совершенно не делали.

• Для ремонта в условиях невесомости мы рекомендуем использовать магнитный коврик. Нельзя допустить, чтобы незакрепленные винты попали в космическую кухню.

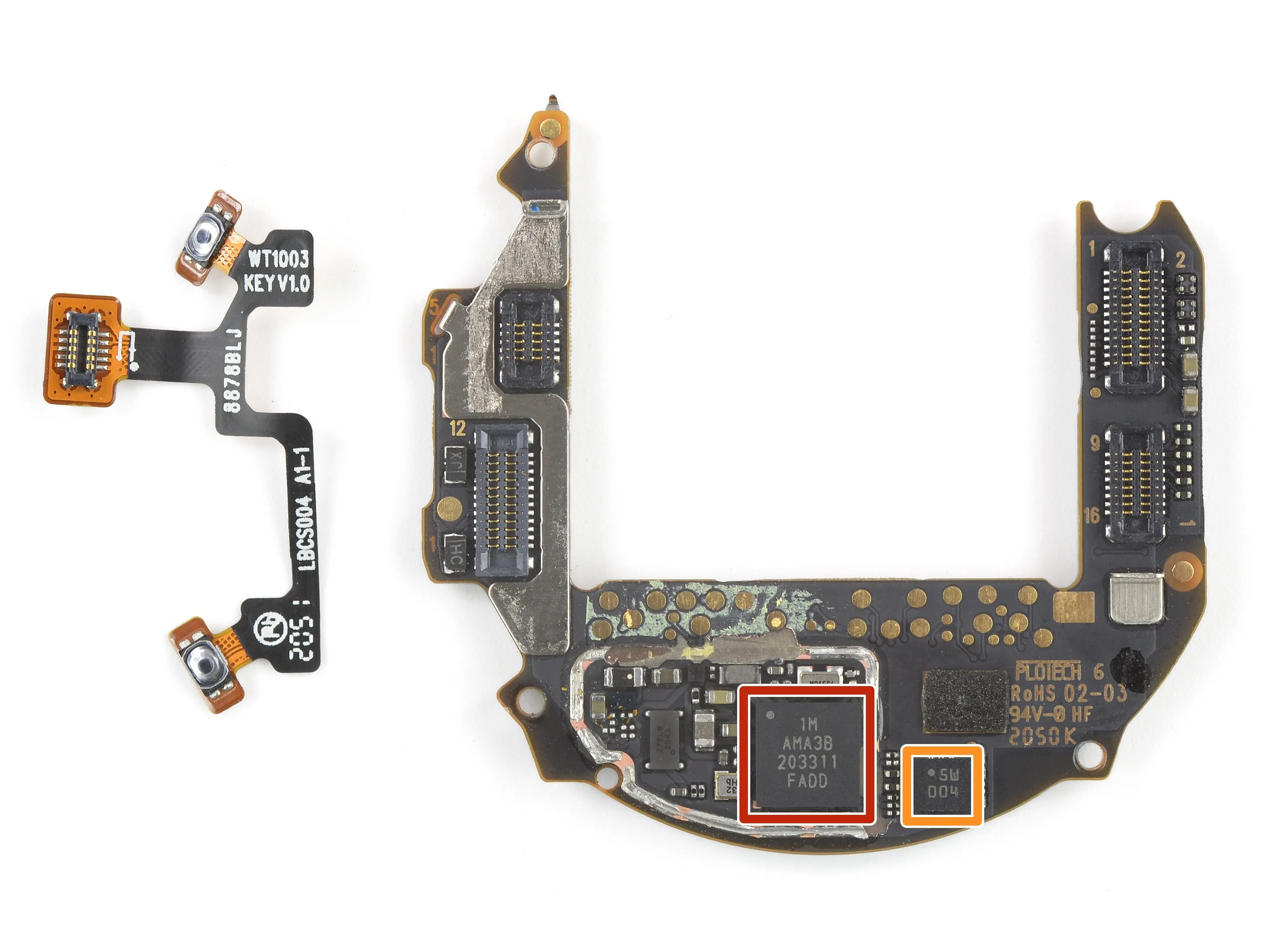

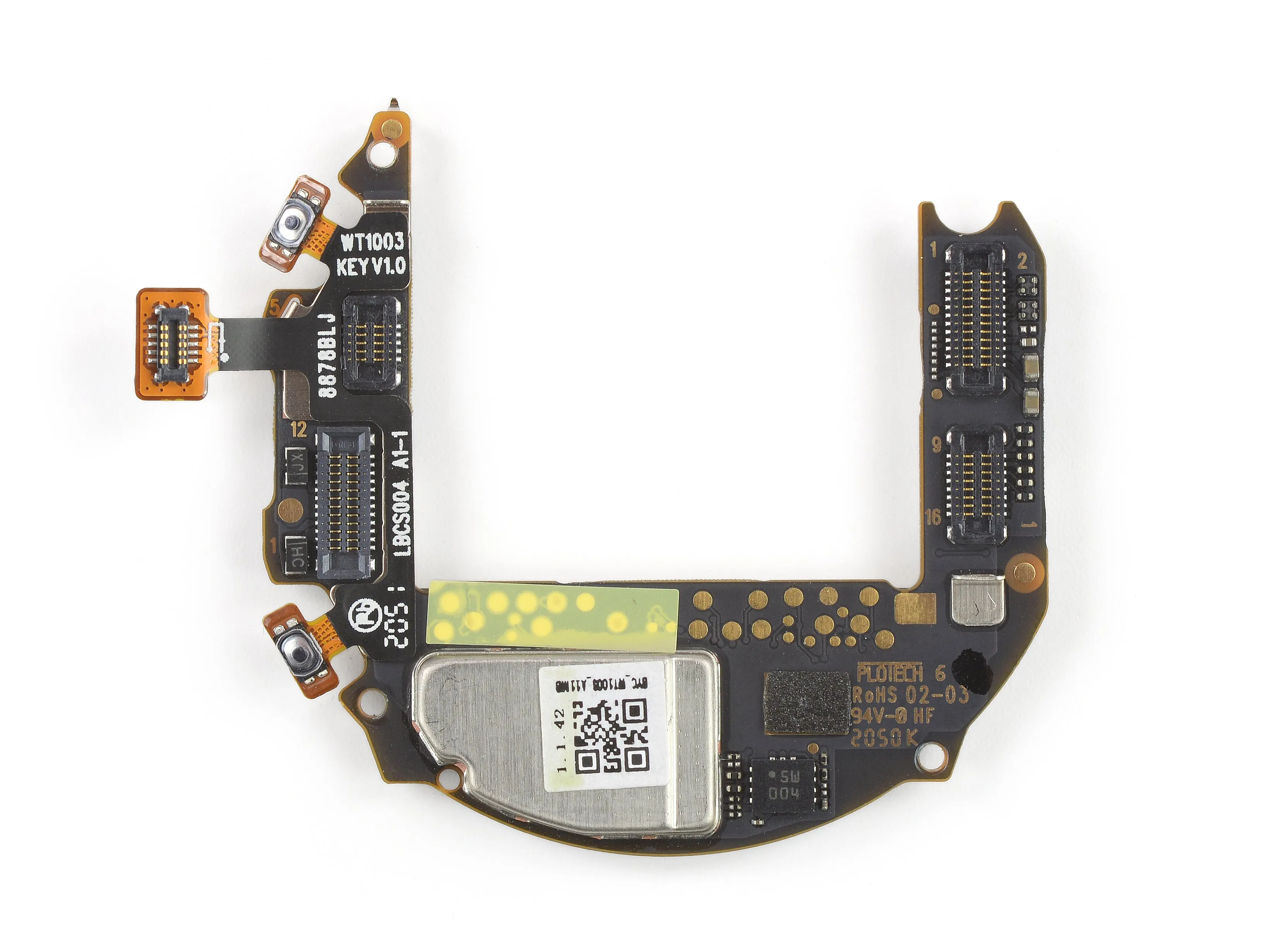

• Удалив слегка приклеенный кабель кнопки, мы обнаруживаем на верхней стороне платы следующее:

• MCU Ambiq Micro AMA3B

• Bosch Sensortec BMI270 3-осевой акселерометр/гироскоп

Комментарии к шагу

О фото 3: Мне интересно, есть ли общепринятое название для этого типа разъемов?

Мы обычно называем их пресс-фитинговыми разъемами.

Шаг 6

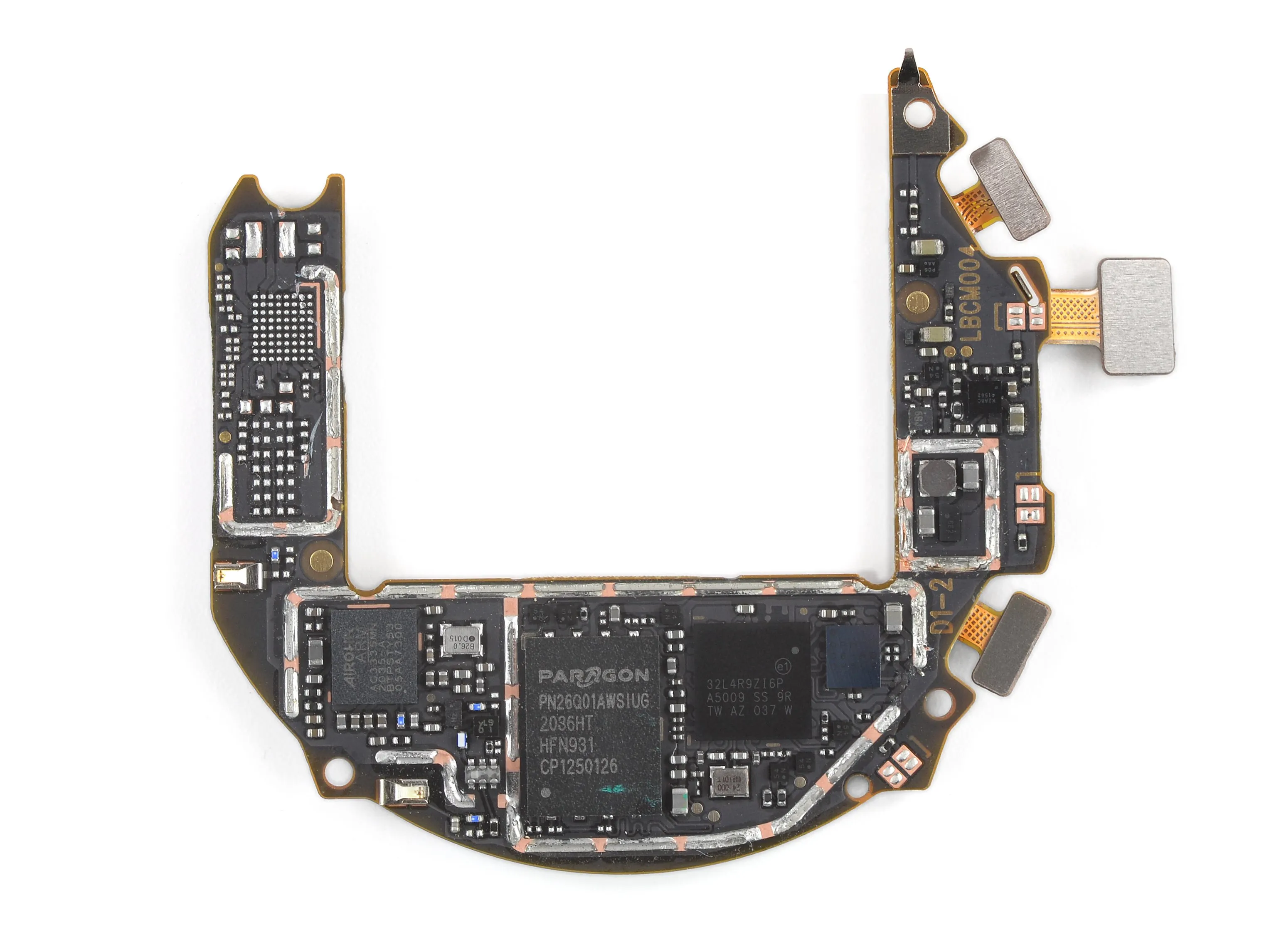

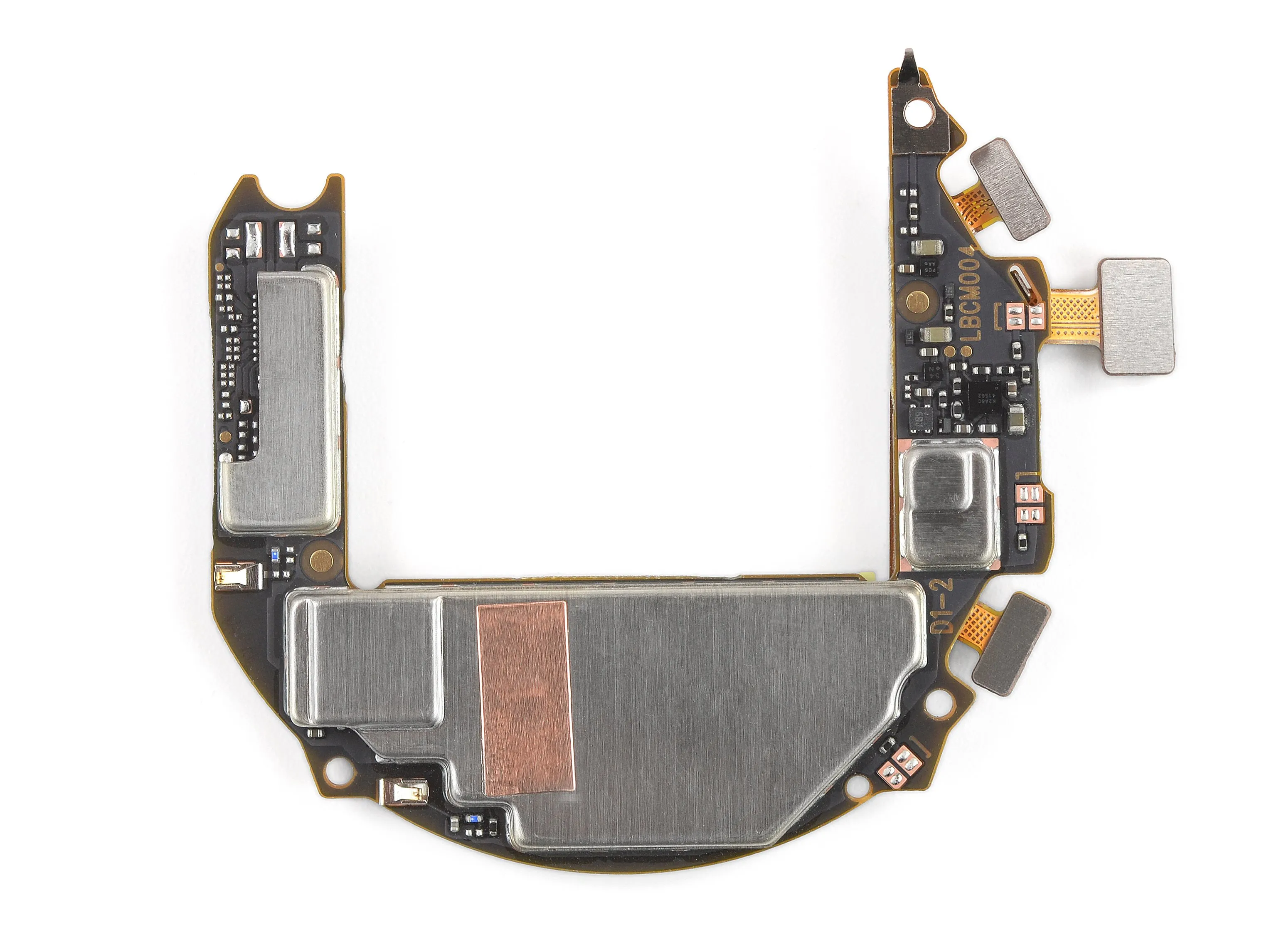

• На нижней стороне расположены следующие чипы:

• STMicro STM32L4R9ZI6P микроконтроллер на базе Arm® Cortex®-M4

• Paragon PN26Q01AWSIUG 1 Гбит NAND флэш-память

• АИРОХА AG3335MN мульти-GNSS чип на базе MediaTek MT3333 SoC

• Геомагнитный датчик (вероятно)

• AKM Semiconductor AK0991x электронный компас

• Зарядное устройство SGMicro SGM41562 для литий-ионных аккумуляторов с функцией управления путями питания

Шаг 7

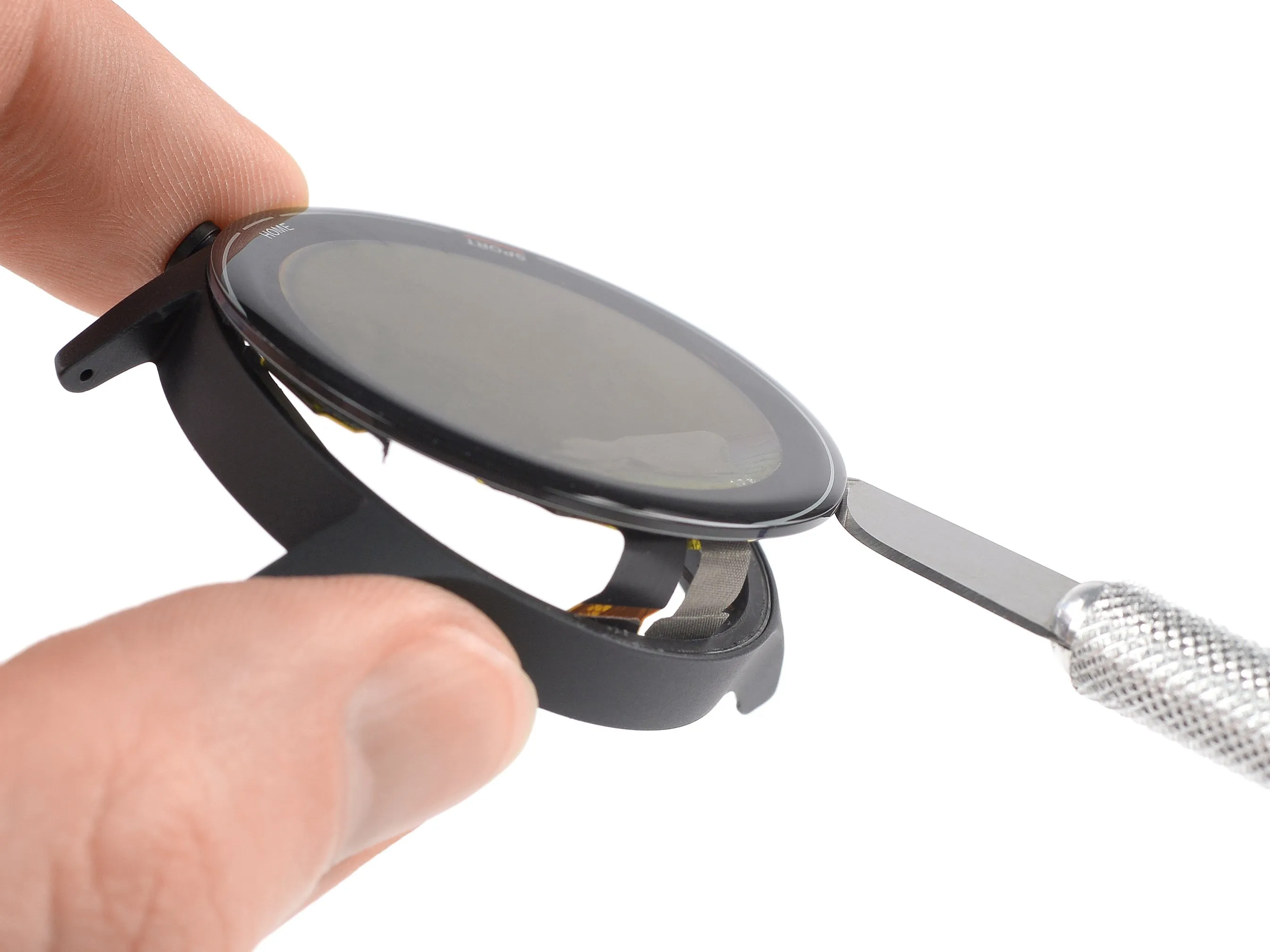

• До сих пор это был довольно хороший опыт, но вот та часть, которую мы избегали. Смарт-часы, которые открываются через заднюю крышку, обычно имеют очень сложный ремонт экрана, и Mi Watch - не исключение.

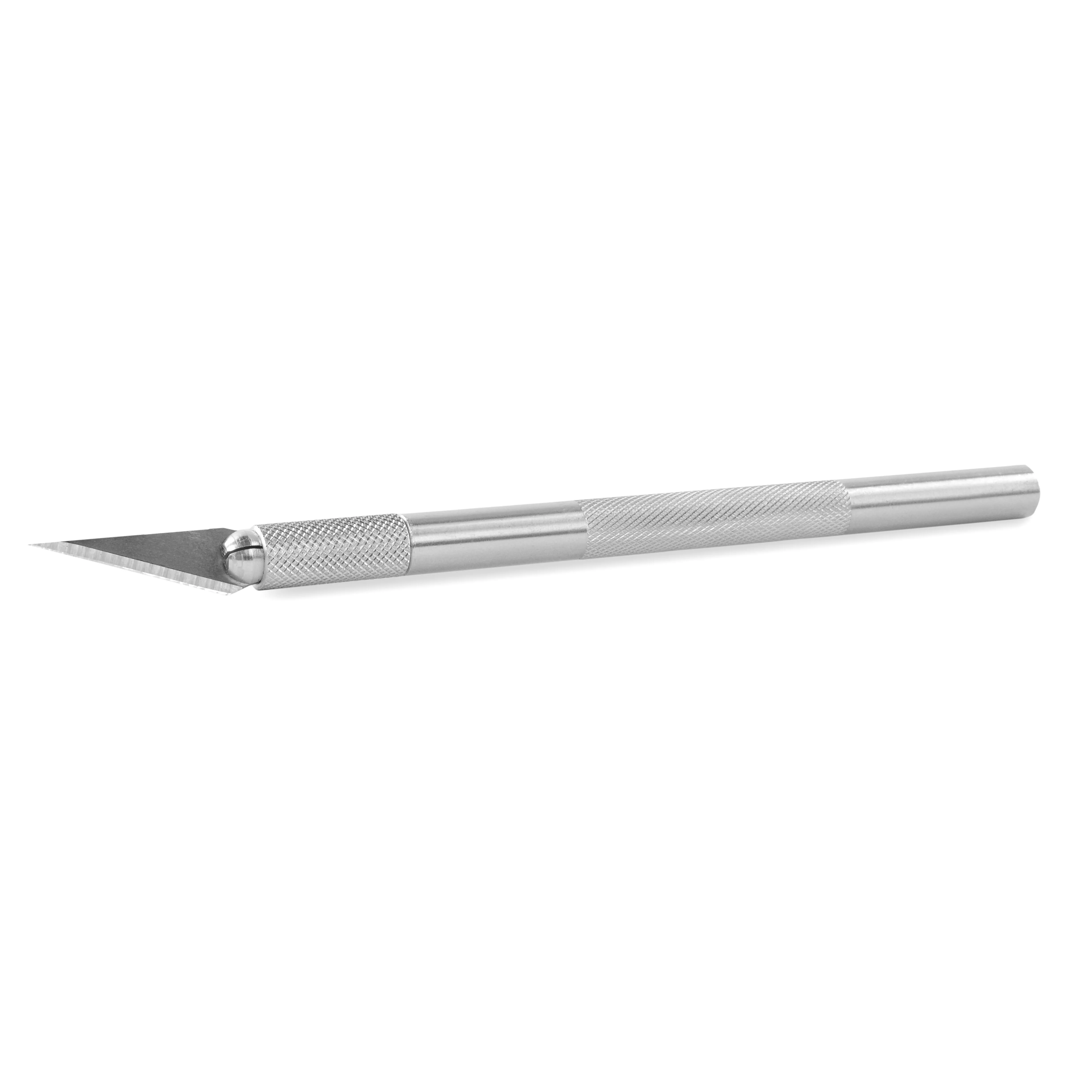

• Чтобы освободить дисплей, нам пришлось использовать тепловую пушку с температурой около 300 °C (572 °F) и бритвенное лезвие, что привело к повреждению экрана.

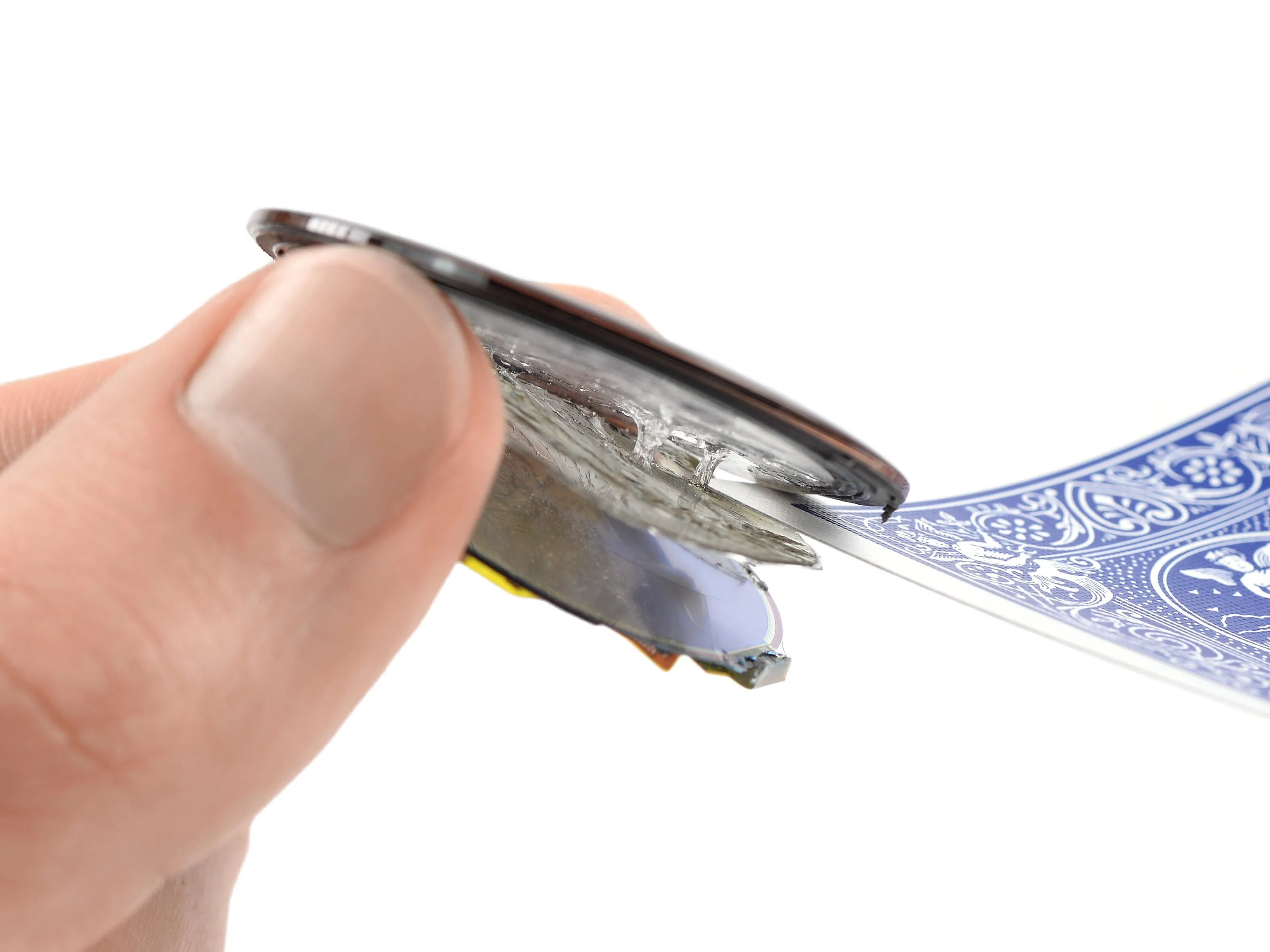

• Мы также попробовали использовать игральные карты (наш самый мягкий режущий инструмент), но в результате слои дисплея разошлись. А затем экран разлетелся вдребезги в наших руках.

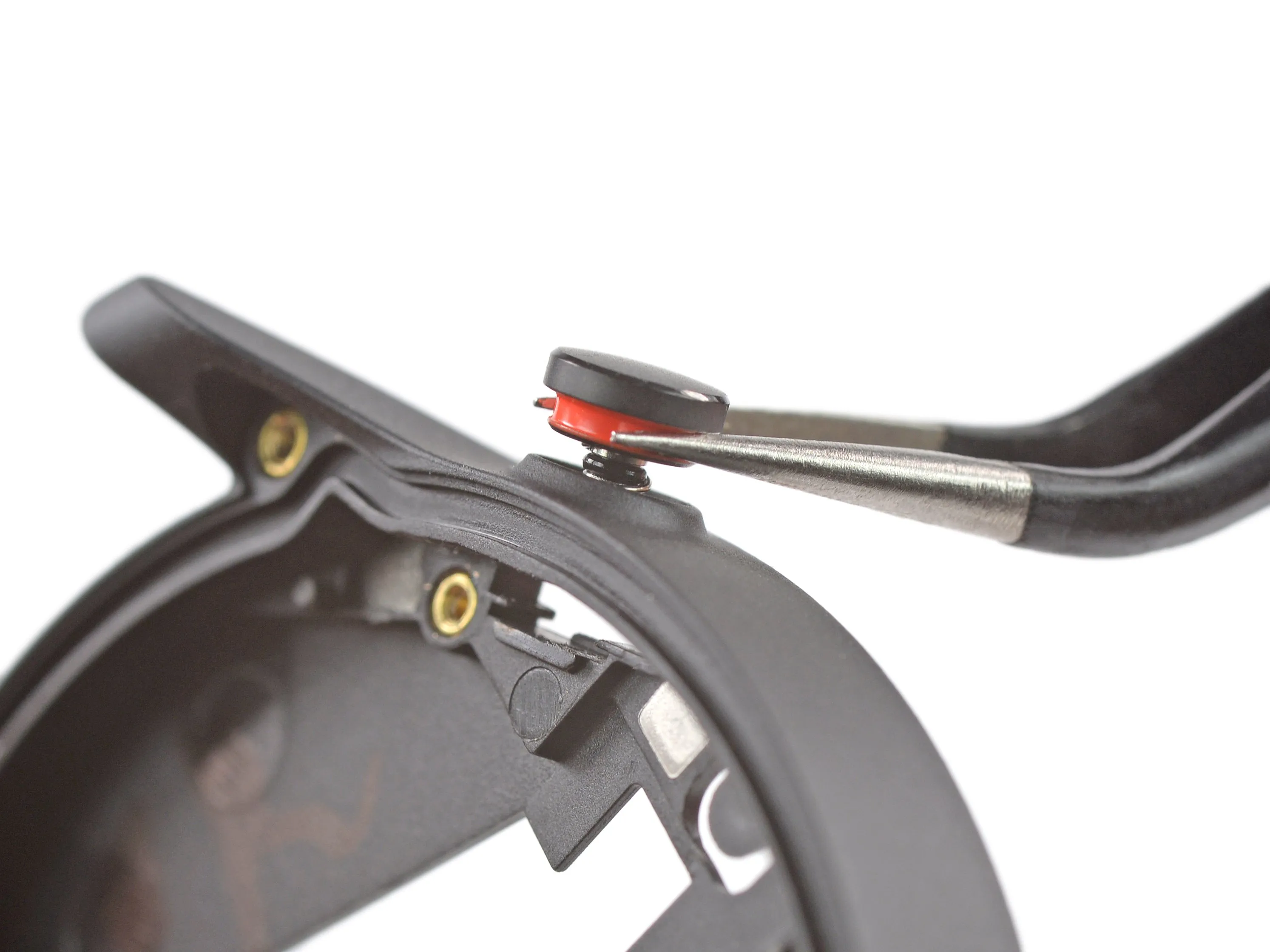

• Последними оторвались две боковые кнопки, удерживаемые крошечными металлическими шайбами (кольцами) на внутренней стороне корпуса часов.

• Положительным моментом является то, что вы, вероятно, скорее всего, увидите отказ гибкого кабеля раньше с его встроенными кнопками, а не с их физическими продолжениями снаружи.

Шаг 8

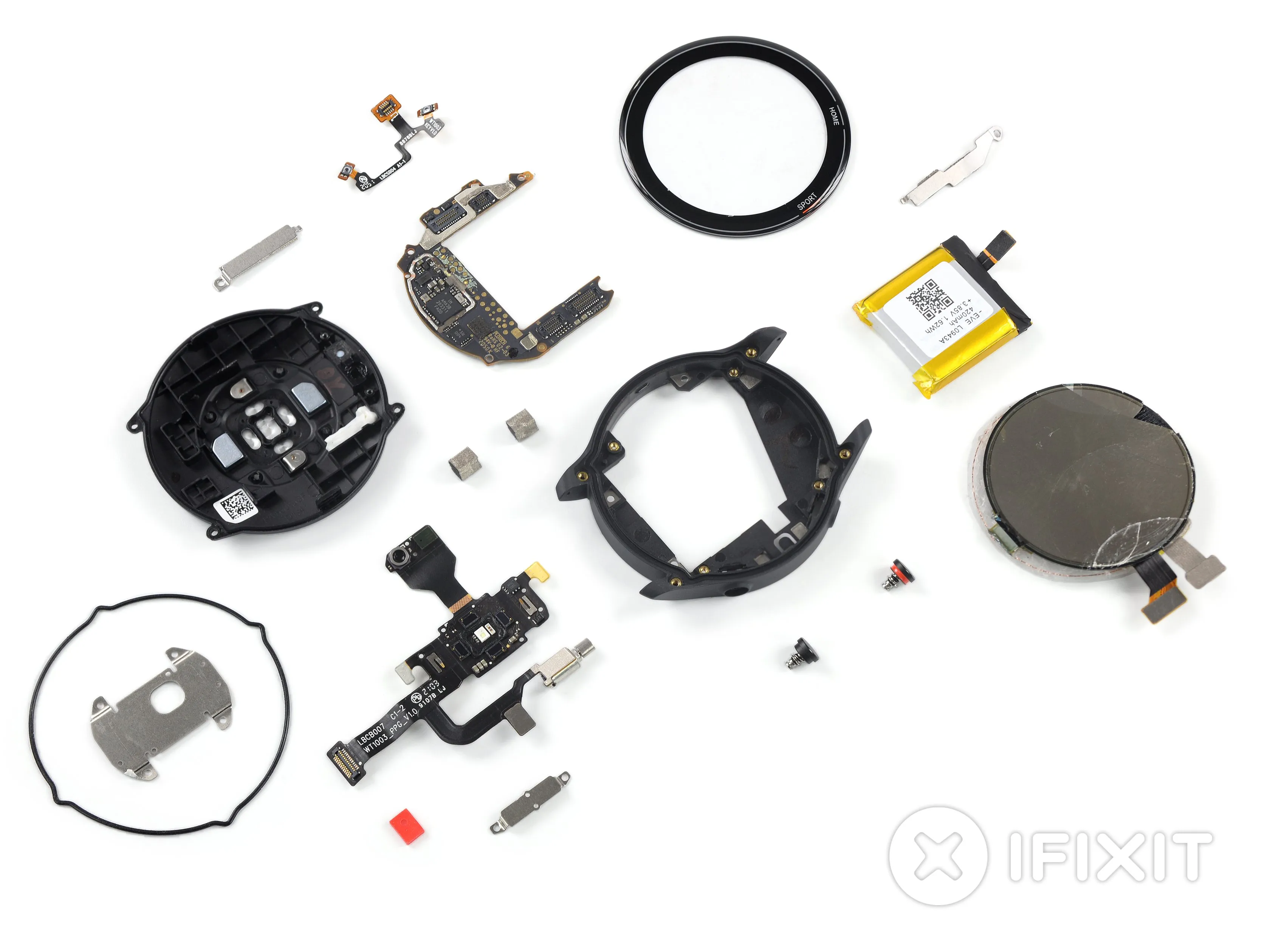

• Время лечит все раны, но, вероятно, не наши маленькие Mi Watch - для этого придется приложить некоторые усилия.

• Момент славы этого маленького наручного плоского устройства почти завершен. Как всегда, последний шаг - подсчет оценки ремонтопригодности. Для этого нет времени, как сейчас.

Вывод

• Процедура вскрытия проста и не требует клея.
• Разъемы модульные и не слишком дублируют друг друга.
• Аккумулятор легко доступен для ремонта.
• Для открытия требуется несколько необычный драйвер T2 Torx, но внутри используются винты Phillips.
• Многие компоненты сгруппированы вместе и не могут быть заменены по отдельности.
• Снятие дисплея кажется непрактичным, а ремонт, скорее всего, потребует замены корпуса часов.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

из чего сделан корпус/корпус часов?

Из пластика. Шаг 3, изображение 2 показывает металлические вставки для винтов, которые крепят нижнюю пластину. В металлическом корпусе они бы этого не сделали. Пластиковая резьба легко сорвется, а значит, и металлические вставки.

Где можно купить отдельный экранный модуль?

На алиэкспресс не продают.
