Разборка складного электровелосипеда Xiaomi MiJia QiCycle

Введение

Мы говорим об этом уже много лет: Любой продукт, в который может быть встроена электроника, в конечном итоге будет иметь встроенную электронику. Сегодня к нам на стол попал новый киборг: складной электровелосипед Xiaomi MiJia QiCycle. Это первое транспортное средство в нашей рубке, так что нам не терпится погрузиться в совершенно новый класс устройств. Удалось ли Xiaomi сделать вечно ремонтируемый велосипед более умным, не превратив его в кошмар для DIY? Давайте приступим к разбору и узнаем это!

Если вы хотите быть в курсе всех технологических новостей, не крутите педали, а просто следите за нами в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

• Посмотреть

Шаг 1 Разборка складного электровелосипеда Xiaomi MiJia QiCycle

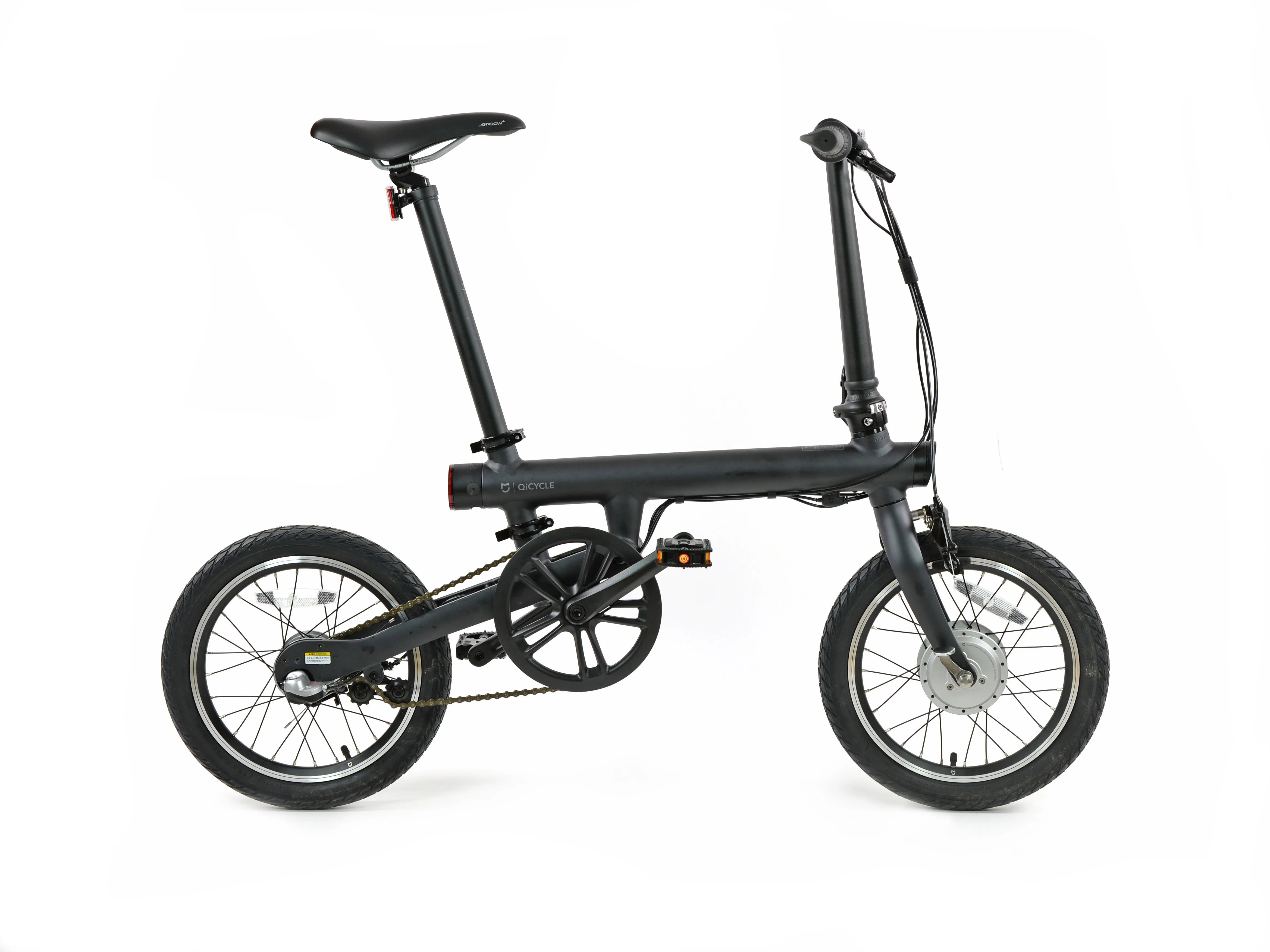

• Посмотри на себя, маленький мобильный друг. Довольно стильный снаружи, взглянем на технические характеристики:

• 250 Вт, 36 В, высокоскоростной двигатель M108RL от Ananda

• Аккумулятор емкостью 0,21 кВт/ч (с 20 литий-ионными элементами NCR18650PF)

• 45 км езды на одной зарядке

• 3-скоростная втулка Shimano Nexus

• Датчик измерения крутящего момента регулирует мощность в зависимости от вашего педалирования

• Бортовой компьютер, совмещенный с контроллером, обеспечивает статистику скорости, расстояния, мощности и т.д. в режиме реального времени.

Комментарии к шагу

Для Европы с весом 75 кг Traglast не продается.

Один вопрос, пожалуйста, Ananda концентратор рассчитан на 30 нм крутящего момента, в то время как xiaomi говорит только 7,3 нм ... любые предложения?

Se non si accende il computer di bordo ma la batteria è carica cosa si fa?

Шаг 2

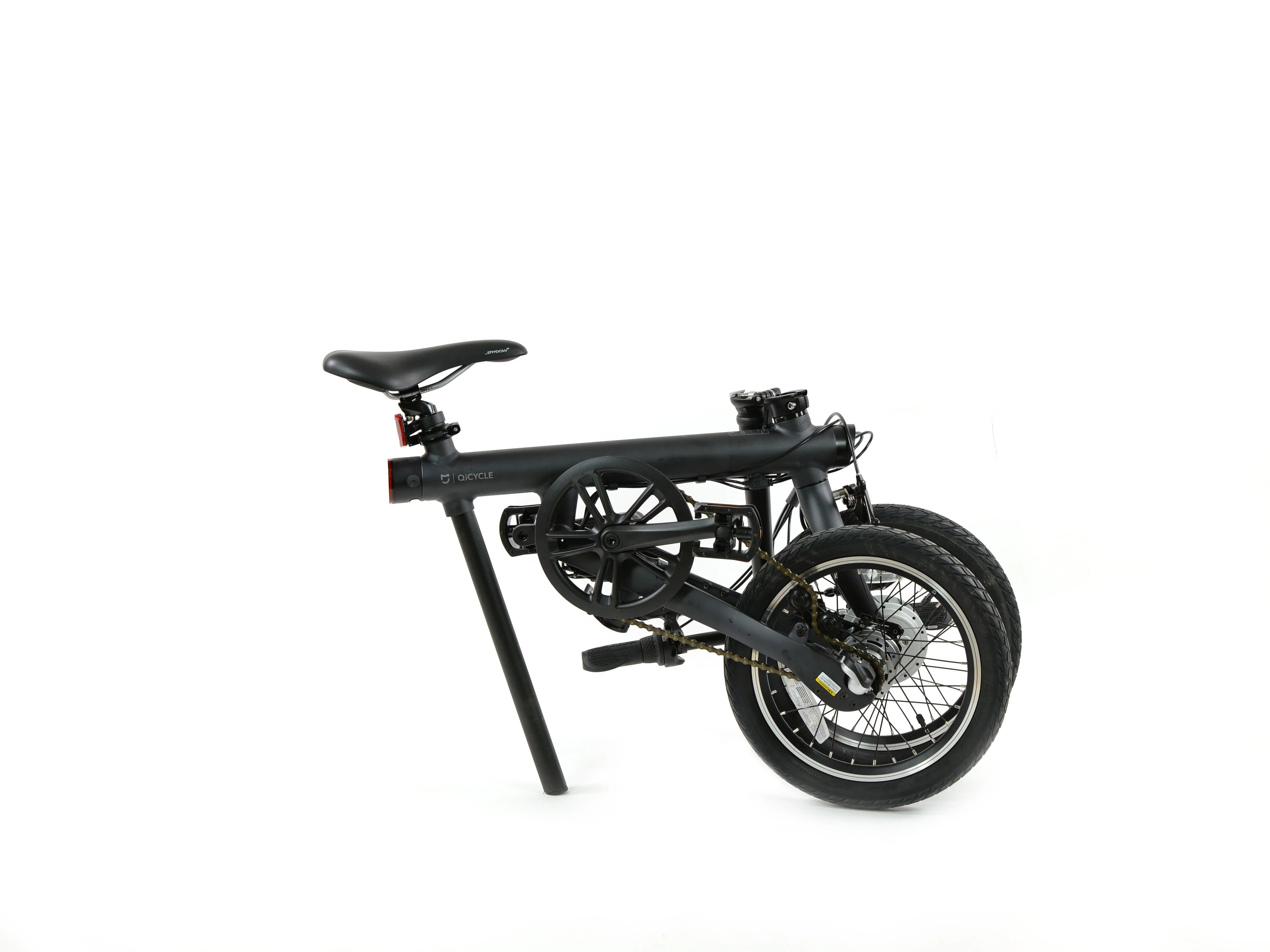

• Прежде чем мы начнем. Мы уже говорили, что эта штука складывается?

• Несколькими простыми движениями его можно сложить из готового к езде в компактный для транспортировки.

• Даже со ступичным мотором и батареей QiCycle весит всего 14,5 кг. Это примерно две таксы или три кошки.

Шаг 3

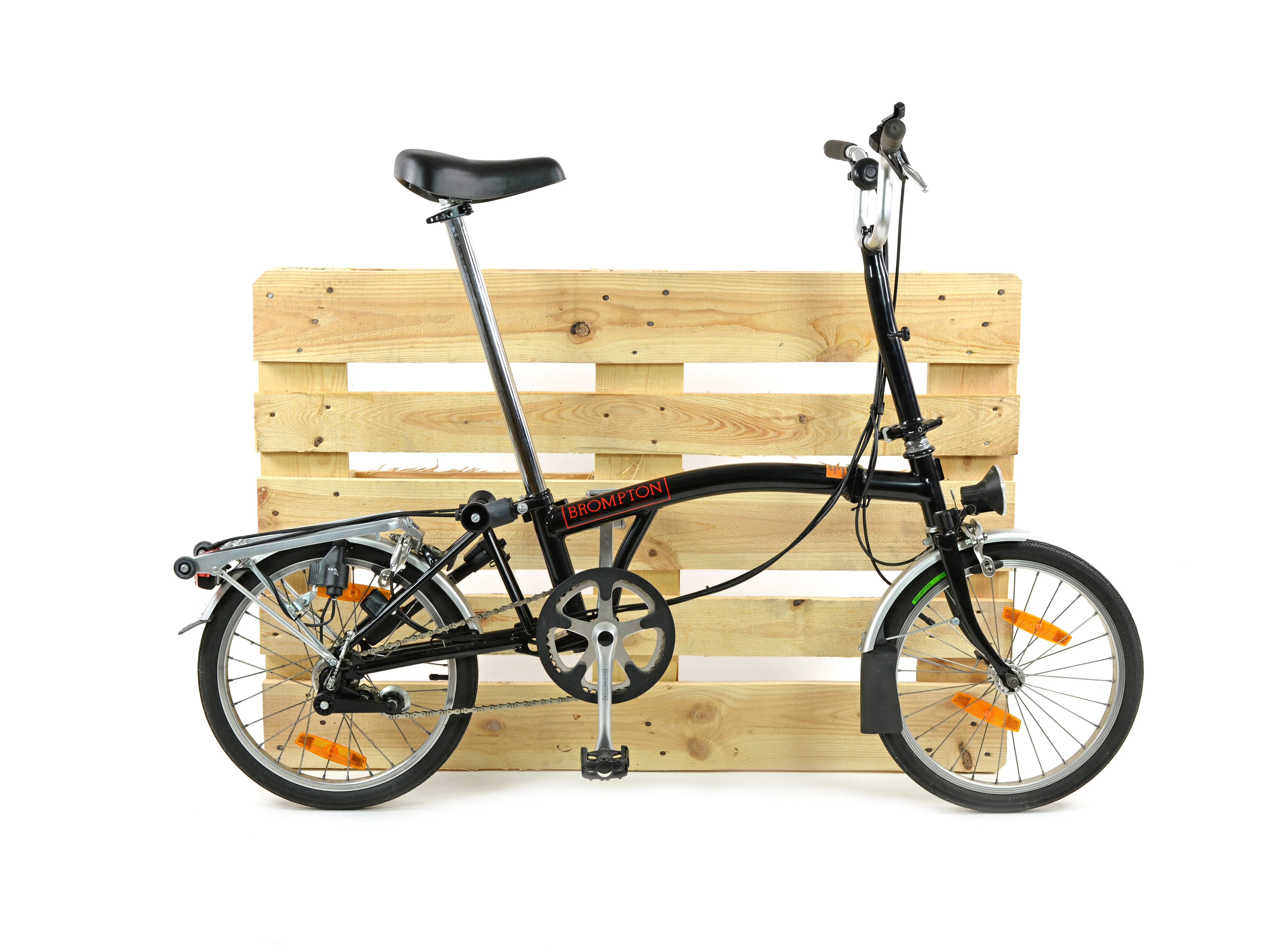

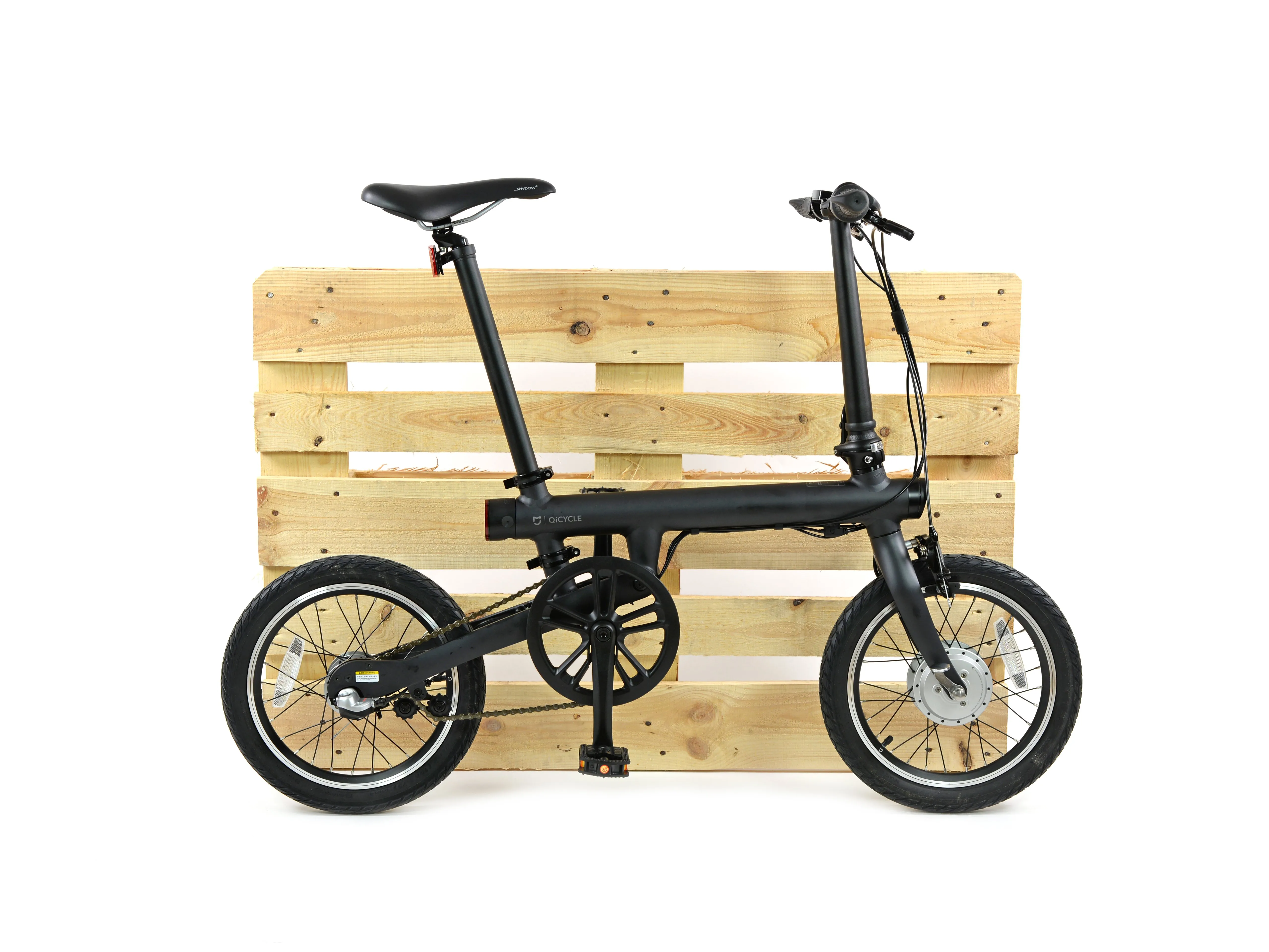

• Для тех, кто не знаком со складными электровелосипедами, вот еще один, классический, но аналог складной велосипед Bromptonдля сравнения. (Это немного более макро, чем наши обычные сравнения).

• QiCycle имеет меньшую колесную базу (870 мм) с меньшими шинами (16'). Фиксированный руль и седло тоже ниже (плохая новость для велосипедистов ростом выше 170 см).

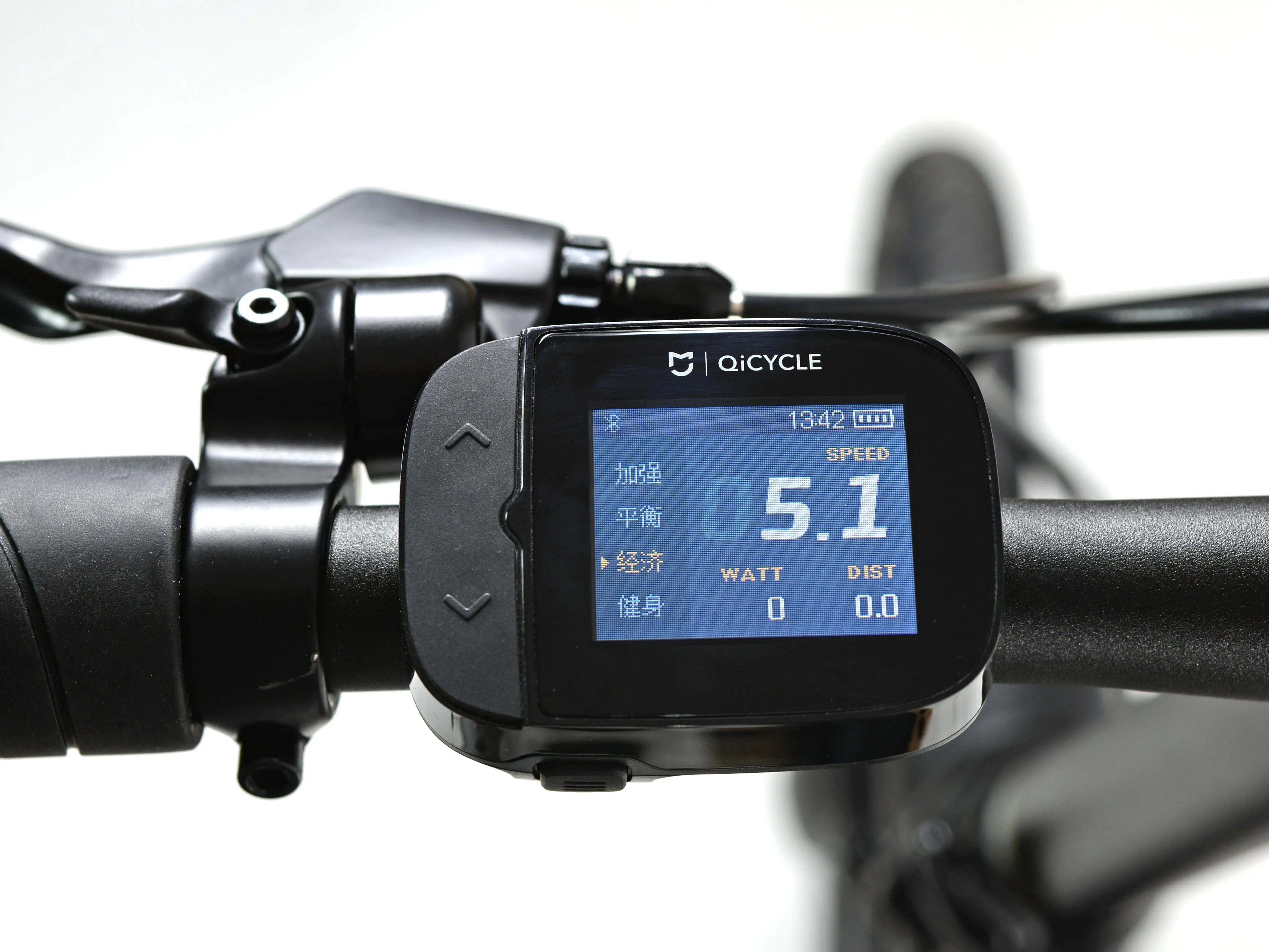

• Встроенный велокомпьютер может переключаться между четырьмя режимами мощности и отслеживает данные о езде в режиме реального времени. (Приложение для смартфона также содержит массу информации).

Комментарии к шагу

Я купил один из них, но как я могу изменить язык ЖК-дисплея с китайского на английский?

Stessa domanda come si aggiorna a inflese

Шаг 4

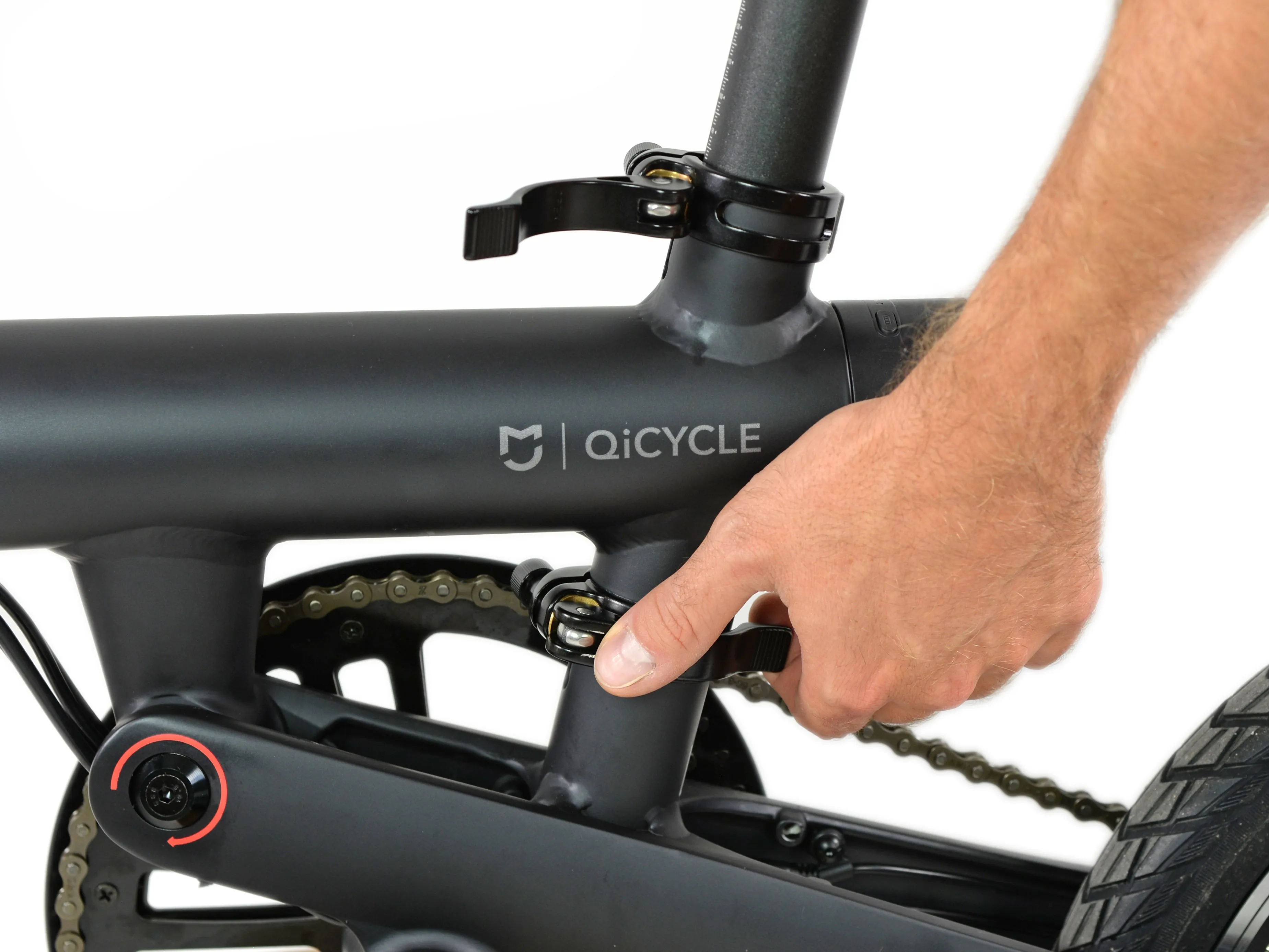

• Хватит разговоров, давайте разберем это транспортное средство, начиная с самой простой части: седла. Два быстросъемных зажима - и оно свободно!

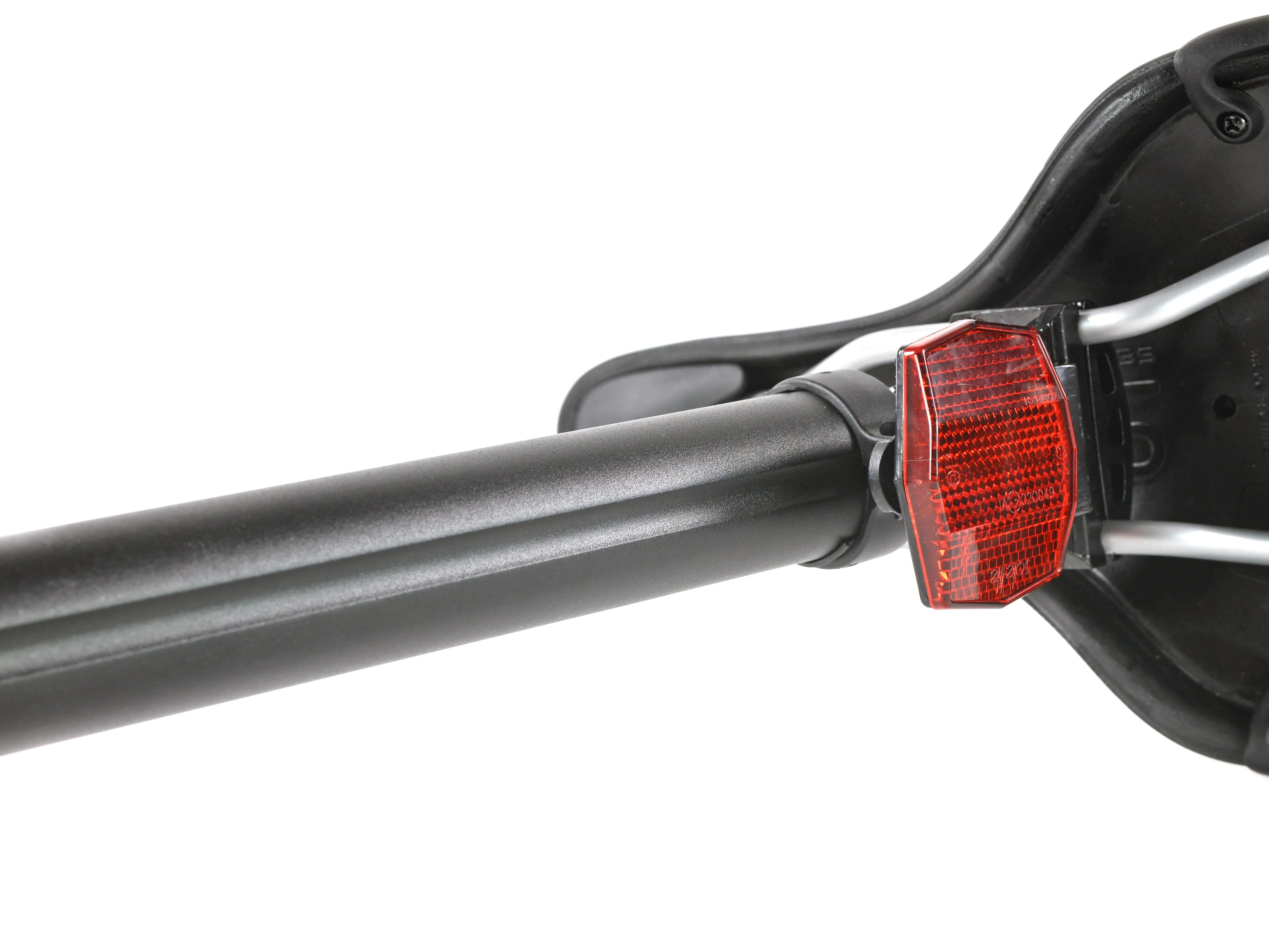

• Подседельный штырь фиксирует заднее коромысло на месте, поэтому после его снятия мотоцикл можно сложить.

• На стойке нанесены метки минимальной и максимальной высоты, а вдоль задней части имеется паз. Паз служит для выравнивания стойки и удерживает ее от скручивания, он должен быть у всех велосипедов!

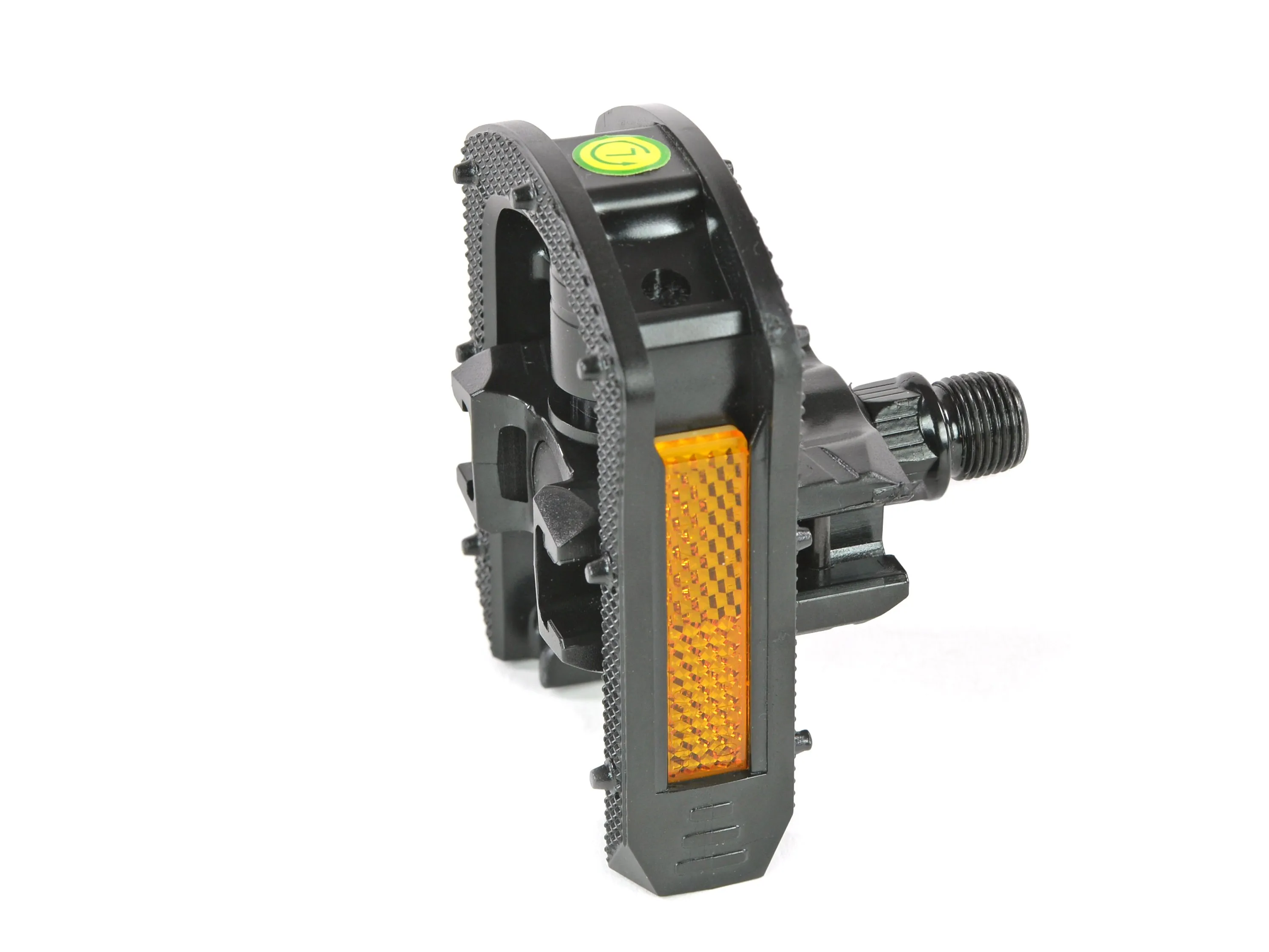

• Далее открутите причудливые складные педали. Этот механизм уменьшает общую ширину велосипеда в сложенном состоянии.

• Велосипеды Brompton уже некоторое время имеют (еще более причудливые) складные педали. Возможно, Xiaomi черпает вдохновение именно там.

Комментарии к шагу

Какой размер зажима подседельного штыря используется в Qicycle? Спасибо.

Каковы размеры подседельного штыря? И можно ли заменить его на подседельный штырь? Если да, то какие марки/модели вы рекомендуете?

Привет, Альберто, у меня подседельный штырь Dahon 33.9 Thud buster long travel от складного велосипеда Dahon jetstream, у Qicycle тоже размер подседельного штыря 33.9. Когда я попробовал Thud buster на своем Qi cycle, я столкнулся с проблемой металлических прокладок внутри подседельного штыря Qi cycle, которые, к сожалению, не дают Thud buster задвинуться внутрь. Надеюсь, это поможет.

Шаг 5

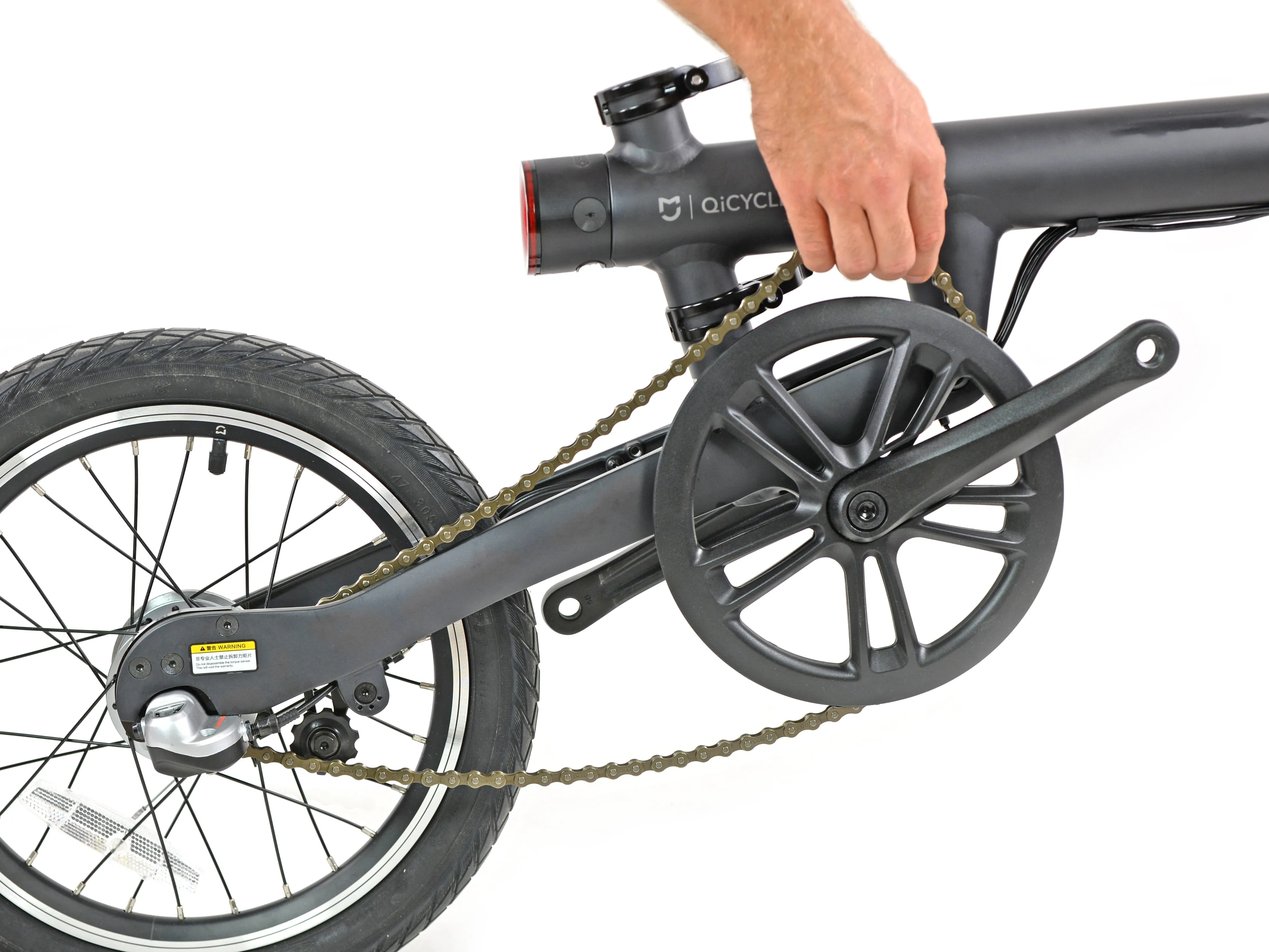

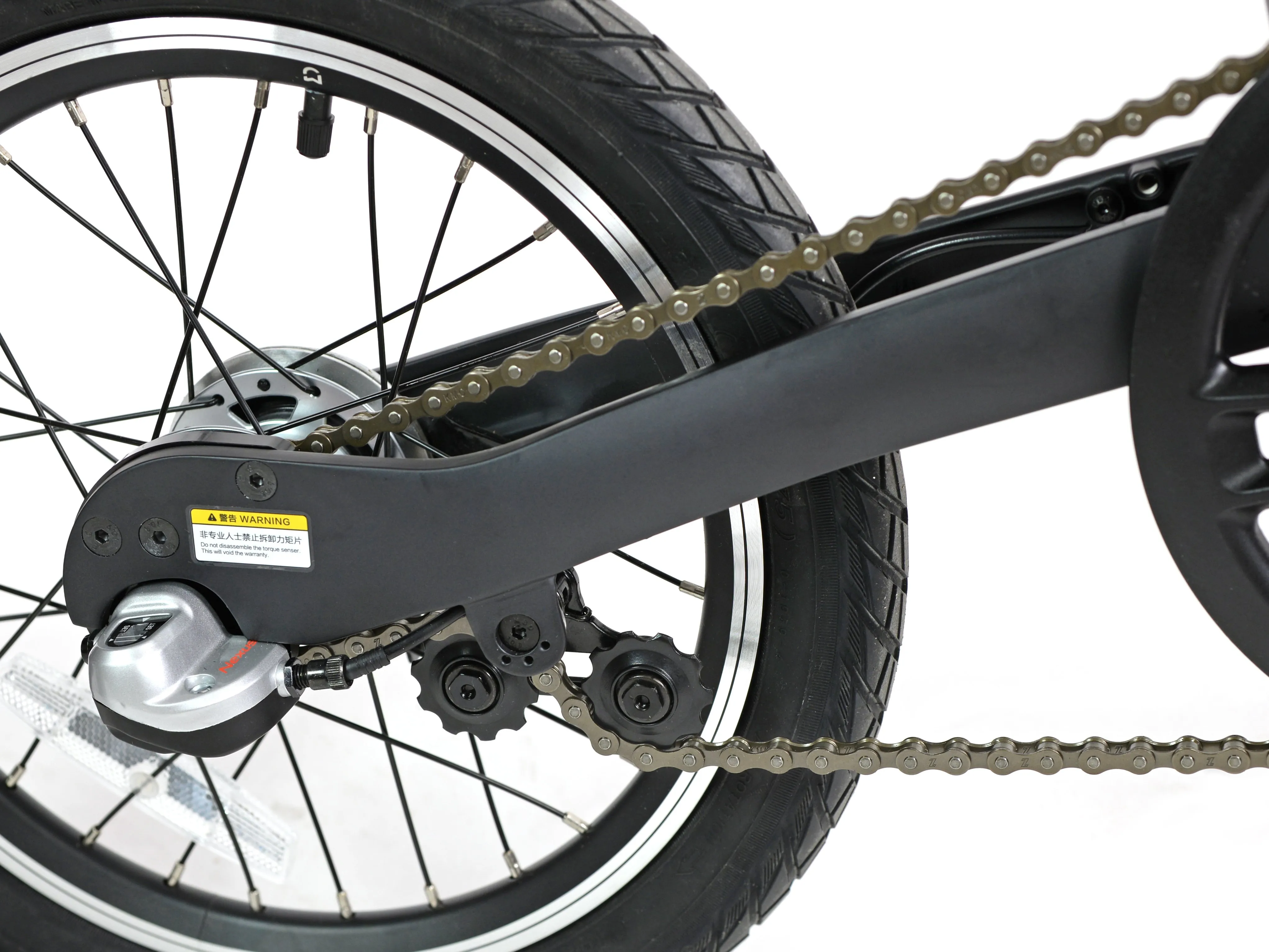

• Цепь проходит за пределами заднего коромысла и имеет удобный задний натяжитель цепи, что делает ее снятие довольно простым.

• Цепь имеет 52 звездочки, в то время как задняя втулочная передача насчитывает 14 звездочек. Это дает нам соотношение 1:2,7 на первой передаче, 1:3,7 на второй и 1:5 на третьей.

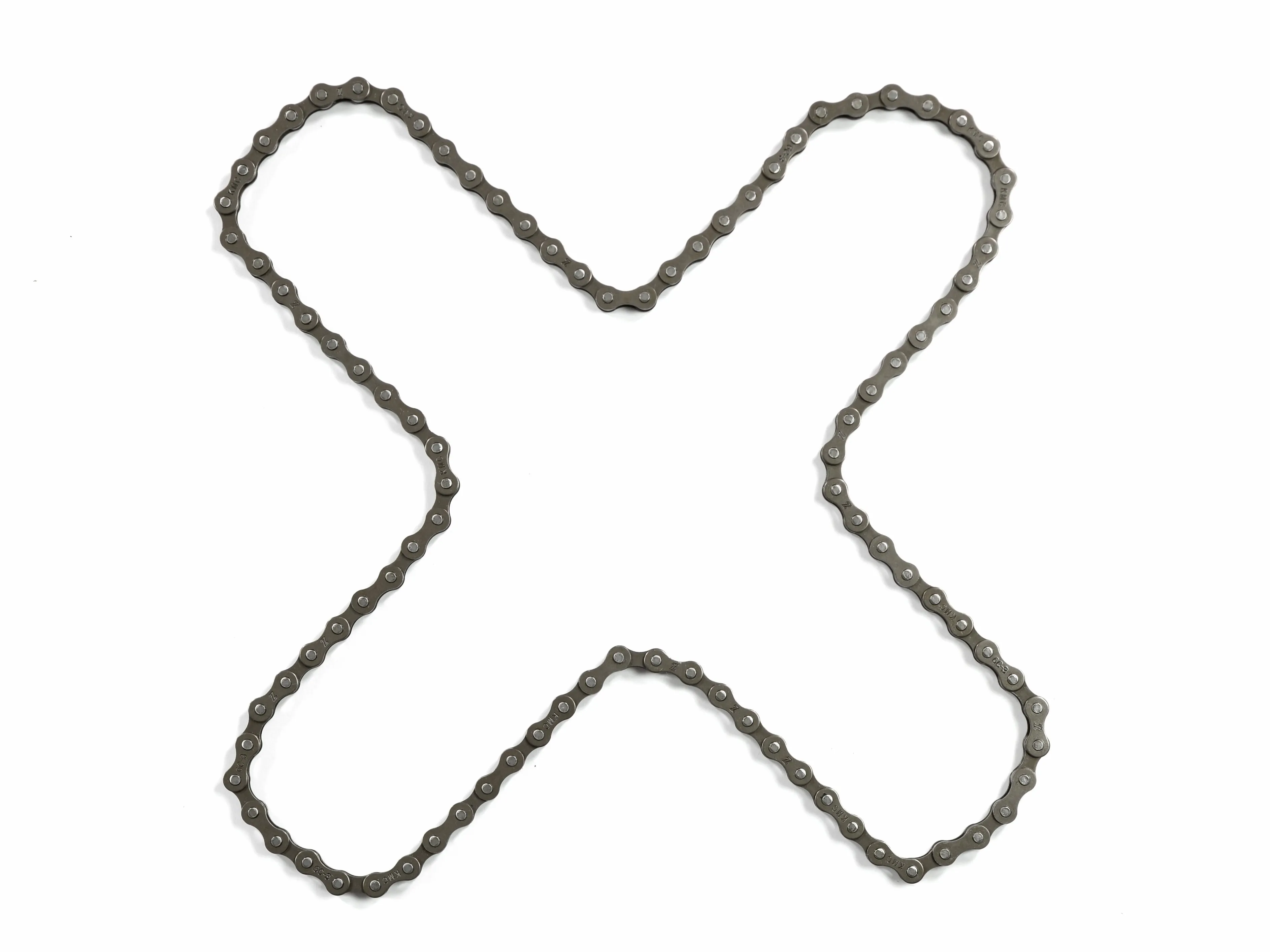

• Сама цепь состоит из 96 звеньев. В ней нет ведущее звено для размыкания цепи, но стандартный цепной инструмент может вынуть любое звено.

Комментарии к шагу

Так цепь односкоростная узкая (3/32) или широкая (1/8)?

Спасибо

Микеле

Цепь широкая, и я думаю, что линия цепи не правильная. Цепь издает шум, не похожий на плохо отрегулированный переключатель скоростей. Зубчатое колесо, похоже, Y32203200, и, как мне кажется, это единственная причина использовать широкую цепь. Она глубоко выточена, чтобы обеспечить зазор со втулкой, и смещает цепь относительно звезды.

Я ошибался, думая, что широкая цепь нужна только из-за зубьев 14t. Я думаю, что смогу добиться лучшей цепной линии со звездой 16t nexus, но все равно придется использовать эту широкую цепь. Не очень быстро кручу педали, но довольно легко поднимаюсь даже без посторонней помощи.

Шаг 6

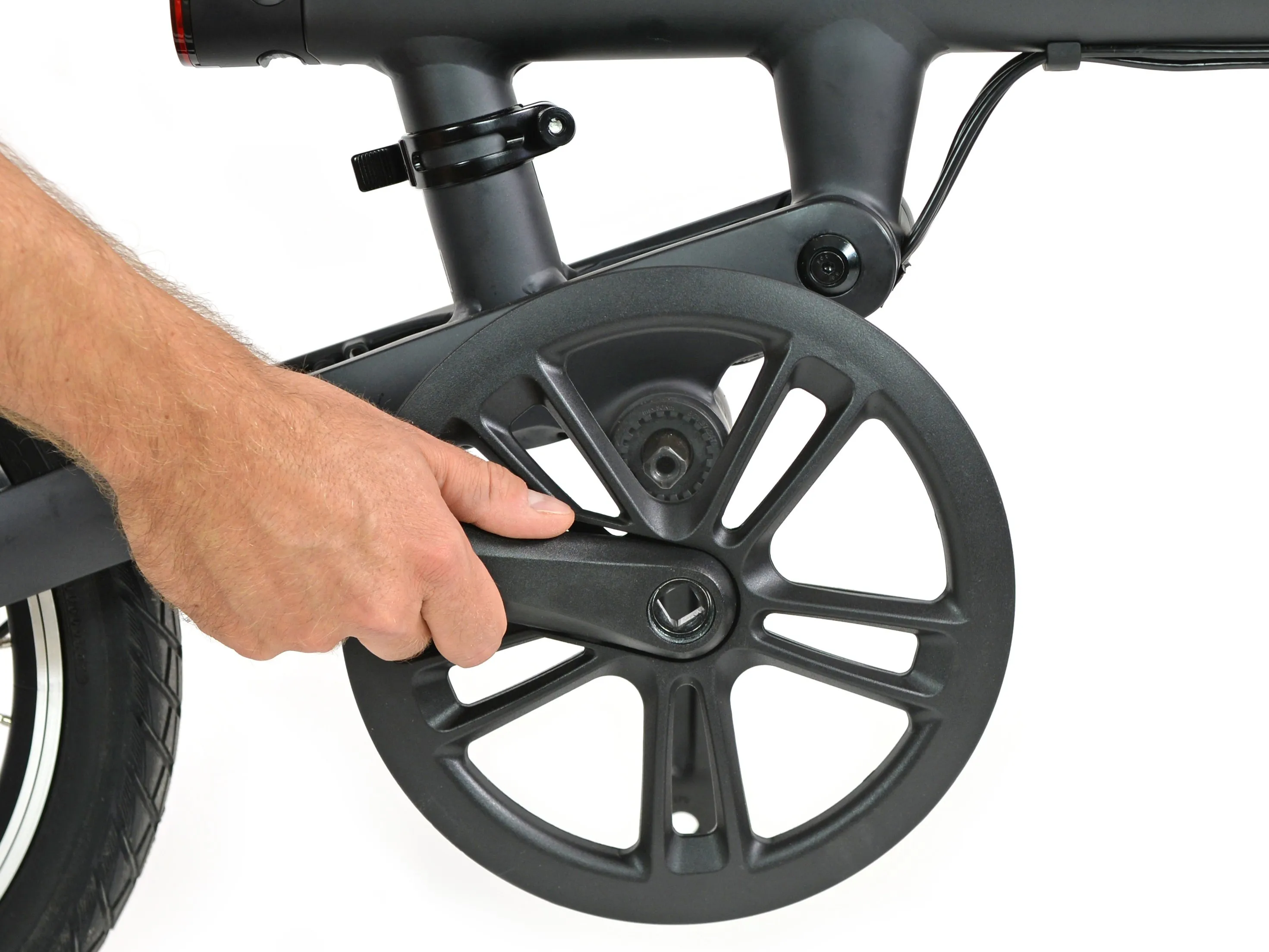

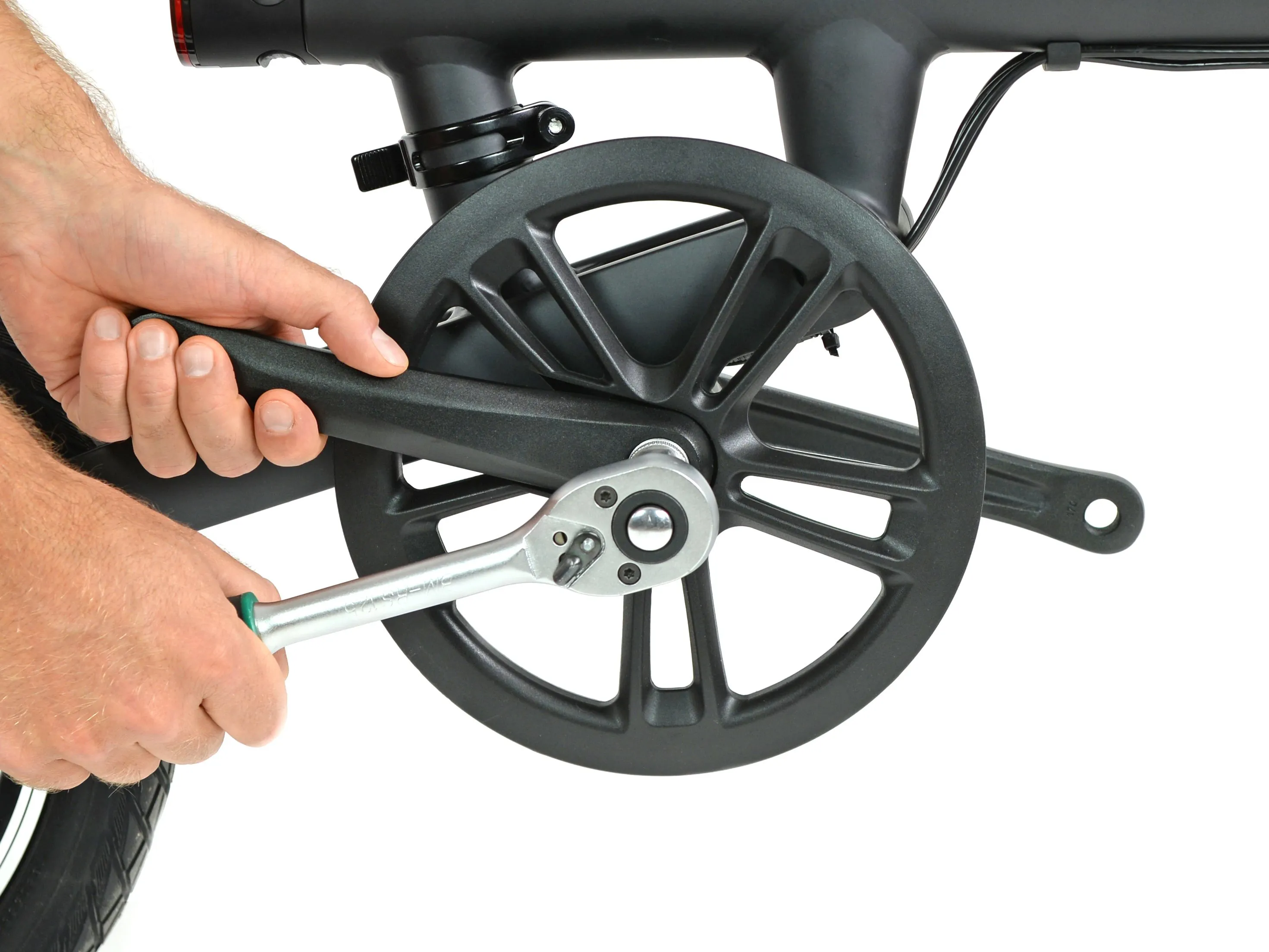

• Чтобы снять шатуны, нужно немного подготовиться: прежде чем надеть съемник шатунов, необходимо снять крышку. Но после этого он вынимается, как и любой другой шатун велосипеда.

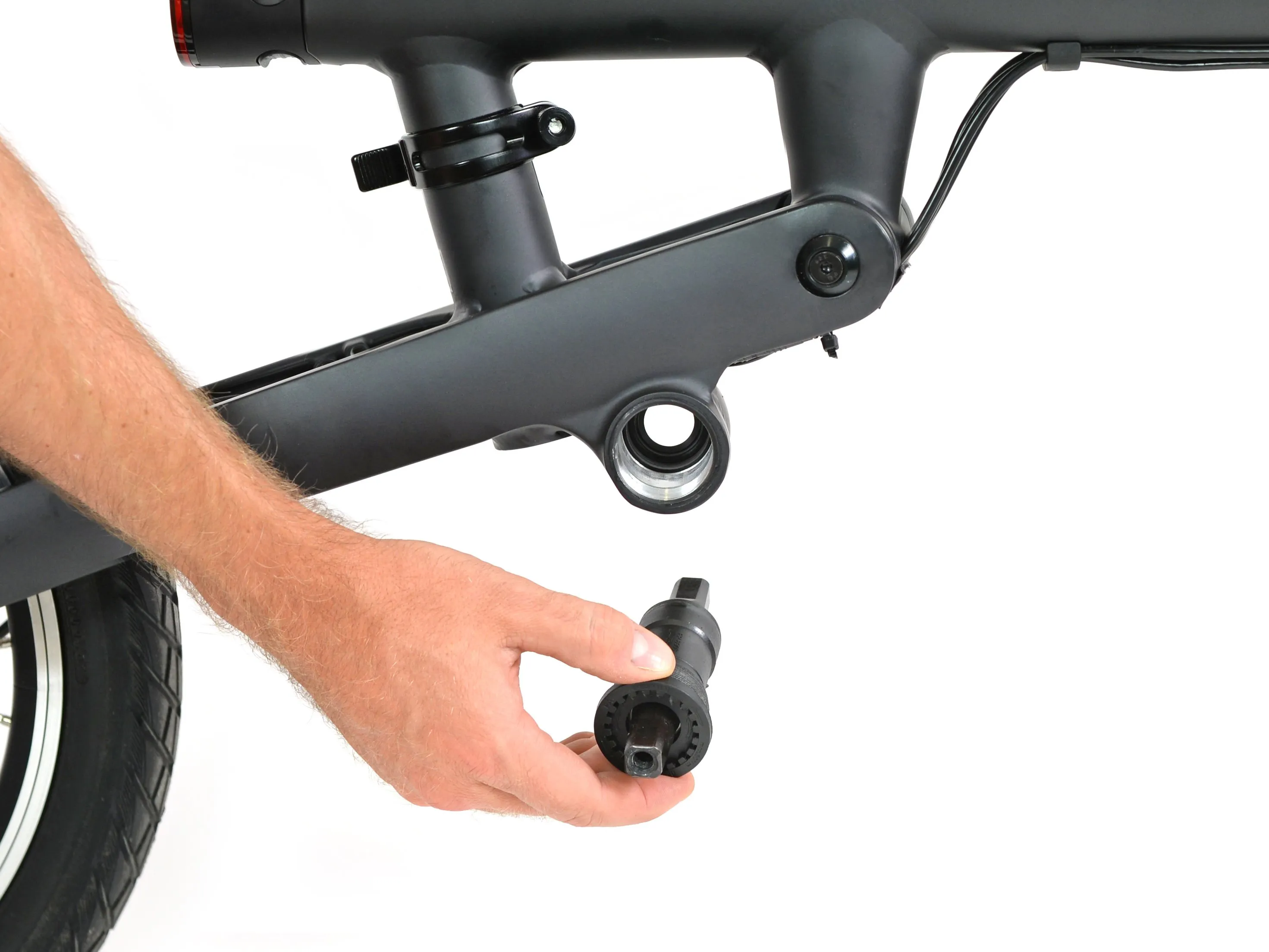

• Следующим элементом головоломки для передачи энергии является нижний кронштейн.

• Для ослабления этой детали нам снова понадобится стандартный велосипедный инструмент - инструмент для нижнего кронштейна с картриджем.

• Эти инструменты могут показаться необычными, но они очень часто используются для ремонта и обслуживания велосипедов. Хороший выбор, Xiaomi!

Комментарии к шагу

Можно ли заменить нижний кронштейн на стандартный керамический подшипник bb, который есть на рынке?

какой размер нижнего кронштейна?

Я хотел бы поменять пластиковый дешевый на более качественный.

с уважением

Судя по этому видео, человек заменил его на

Центральный механизм FSA RPM 7420 68x118mm

https://www.youtube.com/watch?v=QHpN-s7v...

Ребята, кто-нибудь может сказать мне, какого размера винты держат шатун? Я, к сожалению, потерял правый, и теперь у меня шатун разболтался, поэтому я не смогу кататься на велосипеде, пока не найду замену.

У более поздней версии другой нижний кронштейн. Кольцо цепи крепится к нижнему кронштейну, а не к шатуну. Я предполагаю, что это, возможно, OEM-вариант нижнего кронштейна Ananda S15. На наклейке, прикрепленной к раме, написано bbts1sd.

Шаг 7

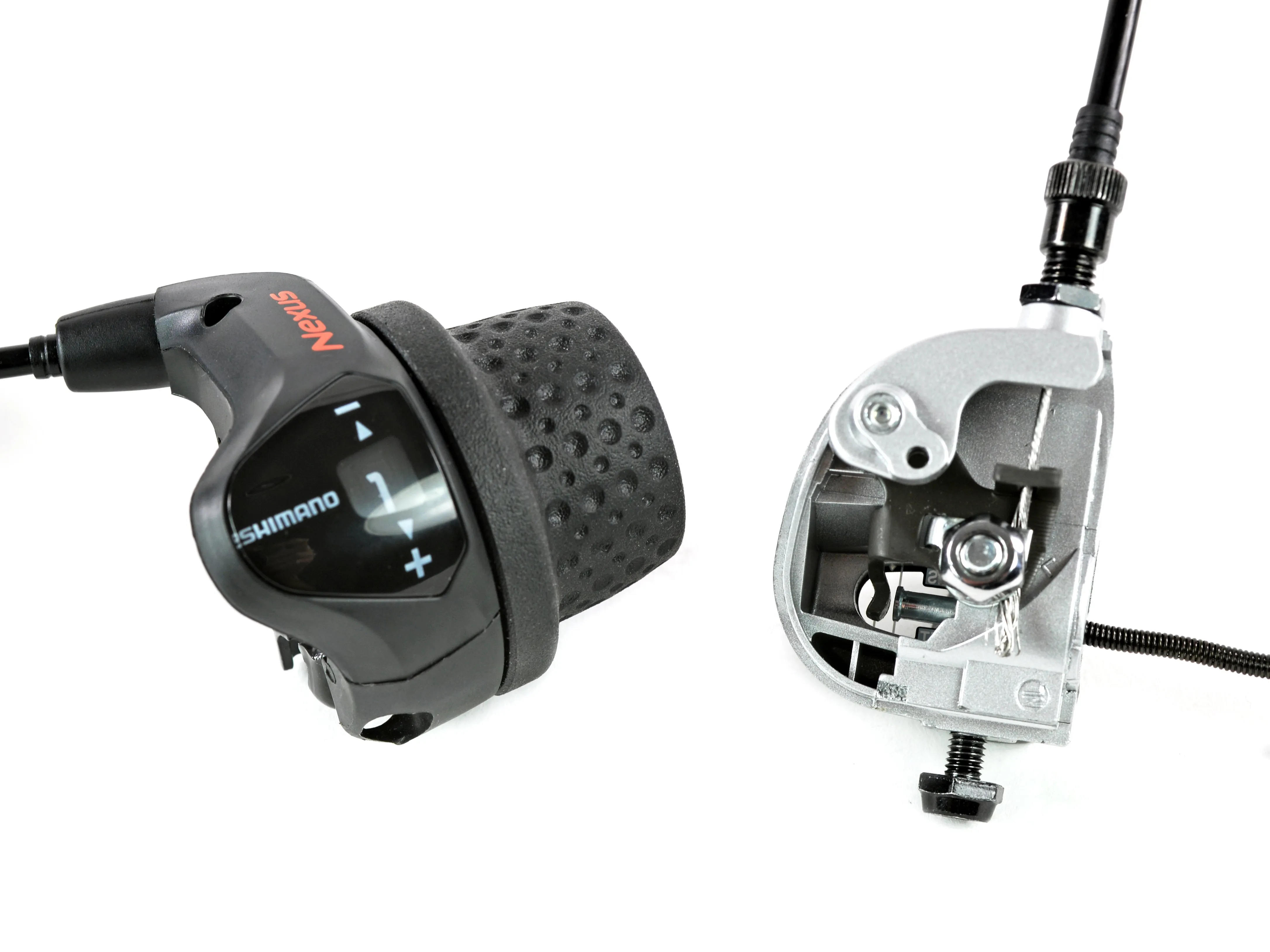

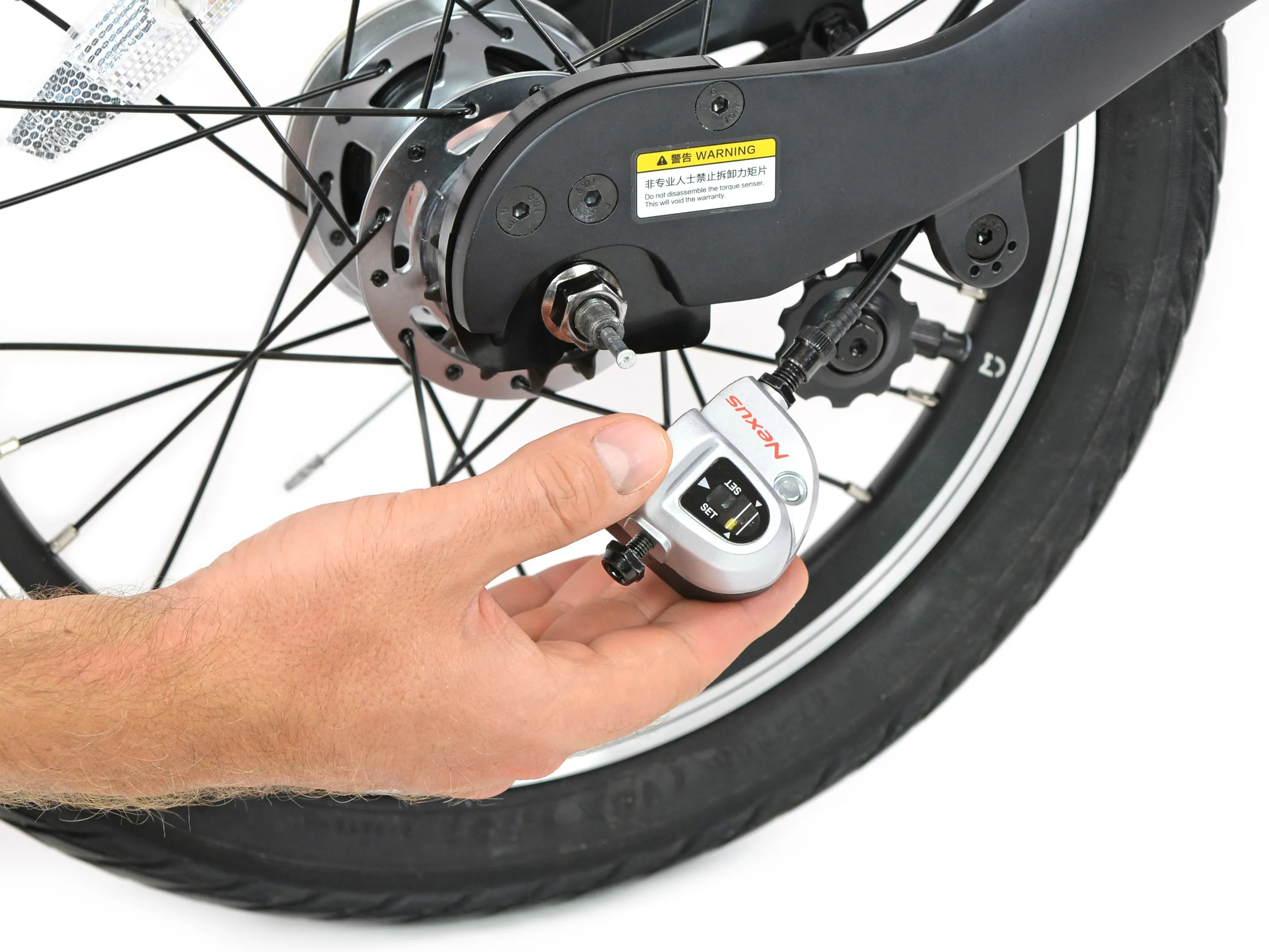

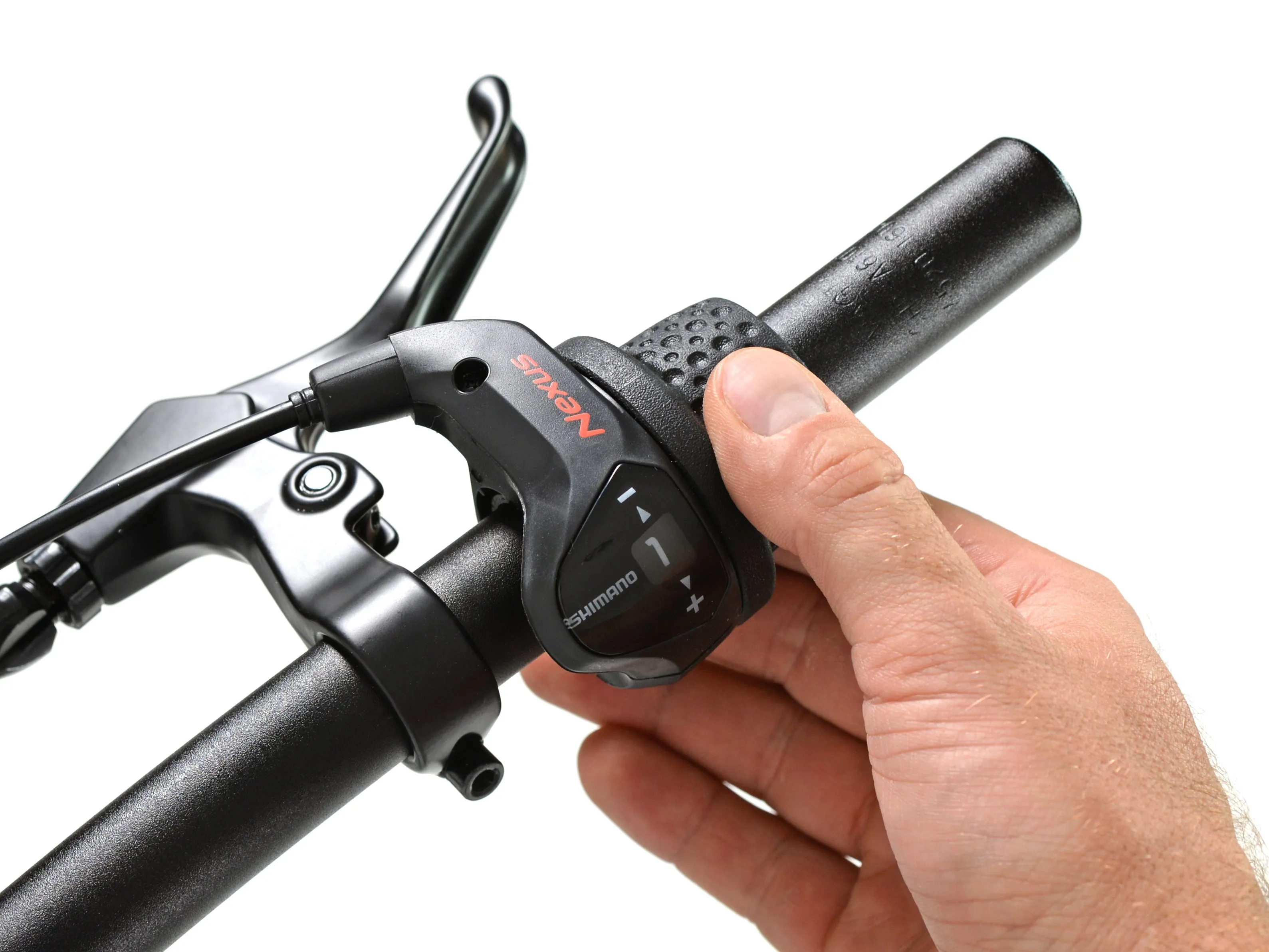

• Приятной особенностью QiCycle является 3-скоростная втулка Shimano Nexus. Мы легко демонтируем кривошип и вынимаем болт, который проходит внутри втулки.

• При демонтаже втулки велосипед должен быть на 3-й передаче. Для регулировки подойдет 2-я передача.

• На противоположном конце велосипеда отсоедините резиновую ручку и снимите рукоятку переключения передач.

Шаг 8

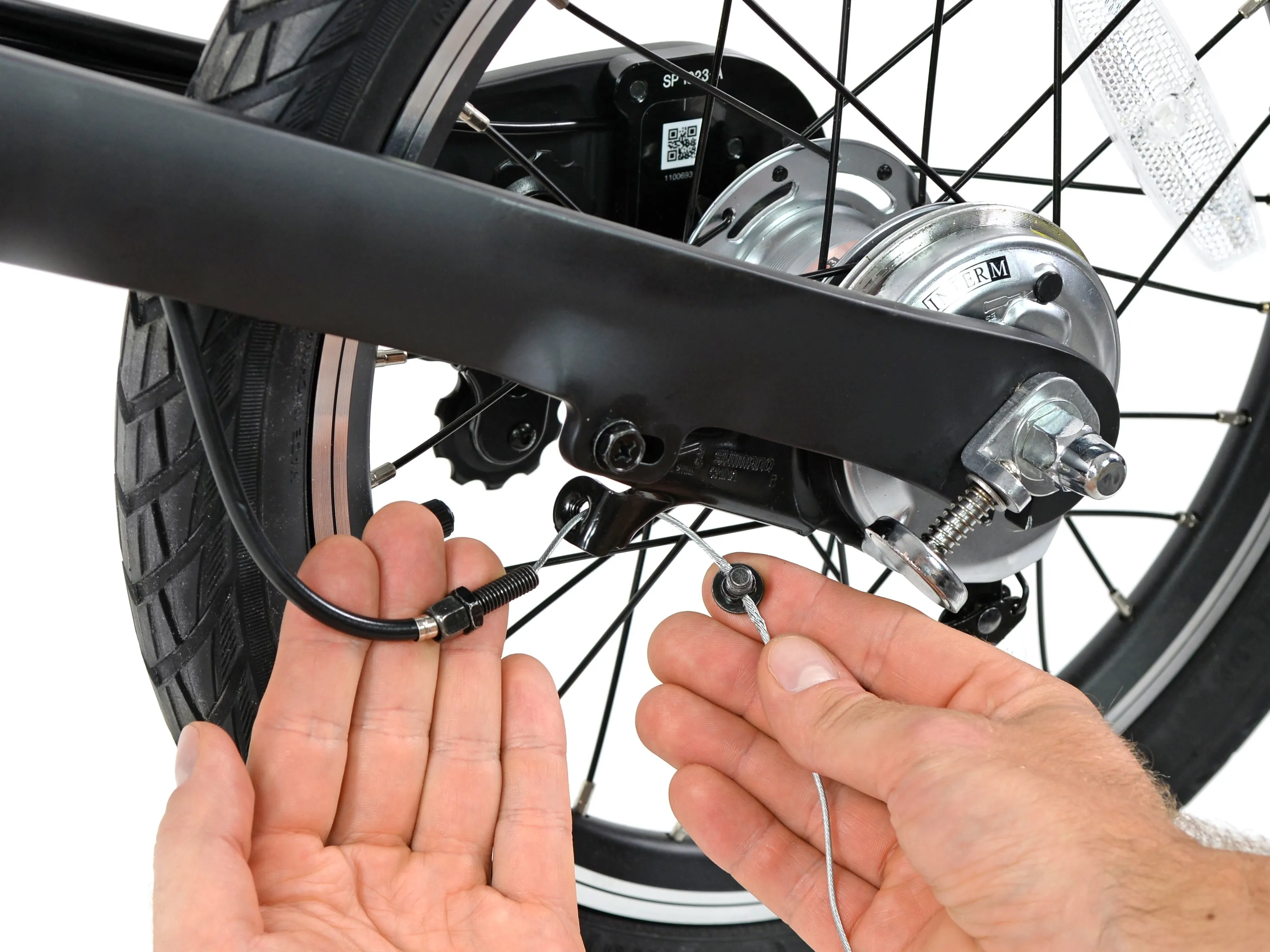

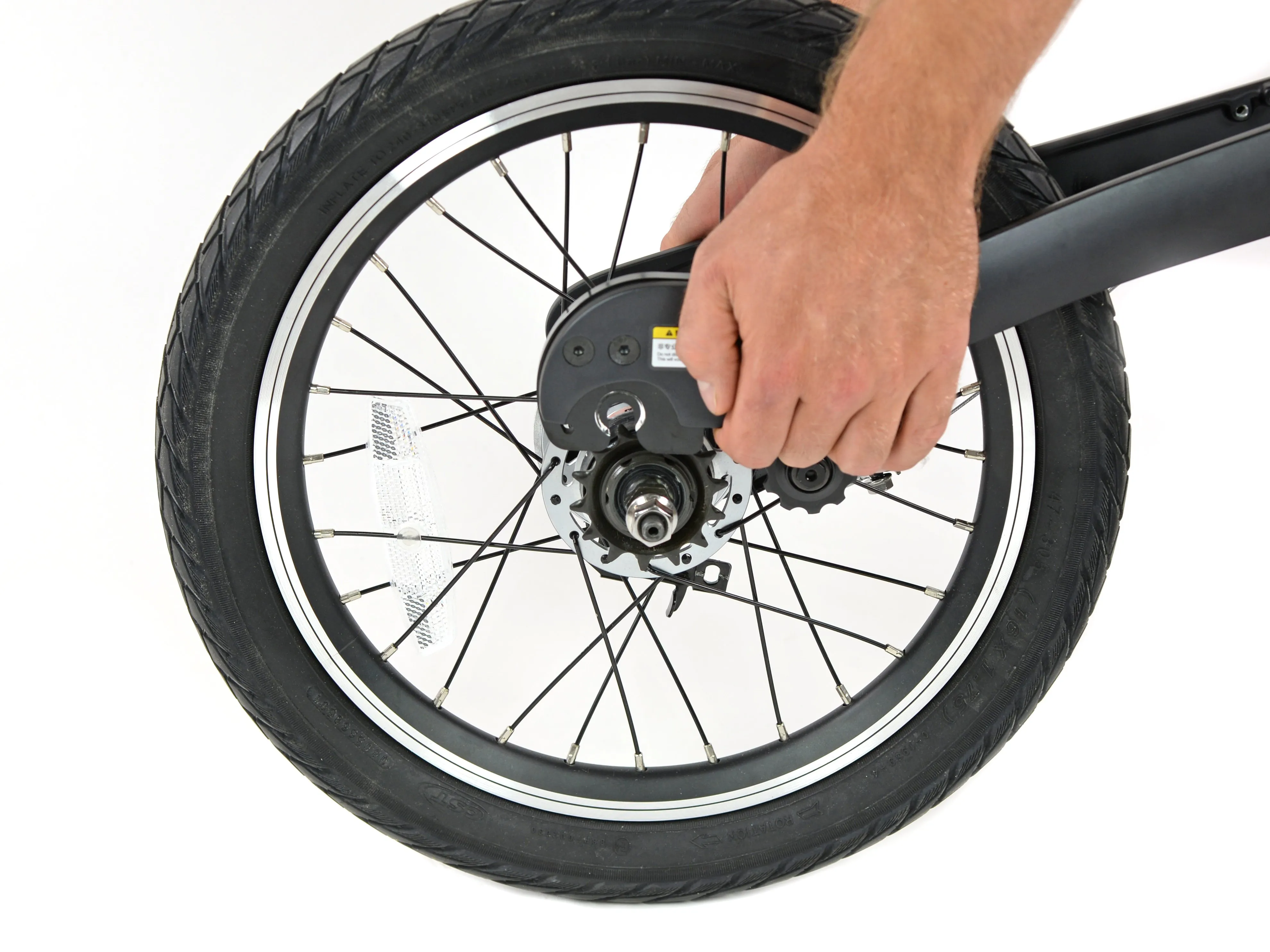

• Заднее колесо оснащено втулкой роликовый тормоз, стиль барабанный тормоз. Он управляется рычагом ручного тормоза, так что вы можете свободно двигаться назад.

• Это интересный выбор, так как, хотя тормоза защищены от внешних воздействий, они более склонны к заносам и перегреву на длинных спусках. В долгосрочной перспективе эти тормоза должны быть практически необслуживаемыми и лишь время от времени нуждаться в смазке.

• Мы начинаем вытаскивать тормозной трос, но он, похоже, приклепан к втулке и останется прикрепленным к ней.

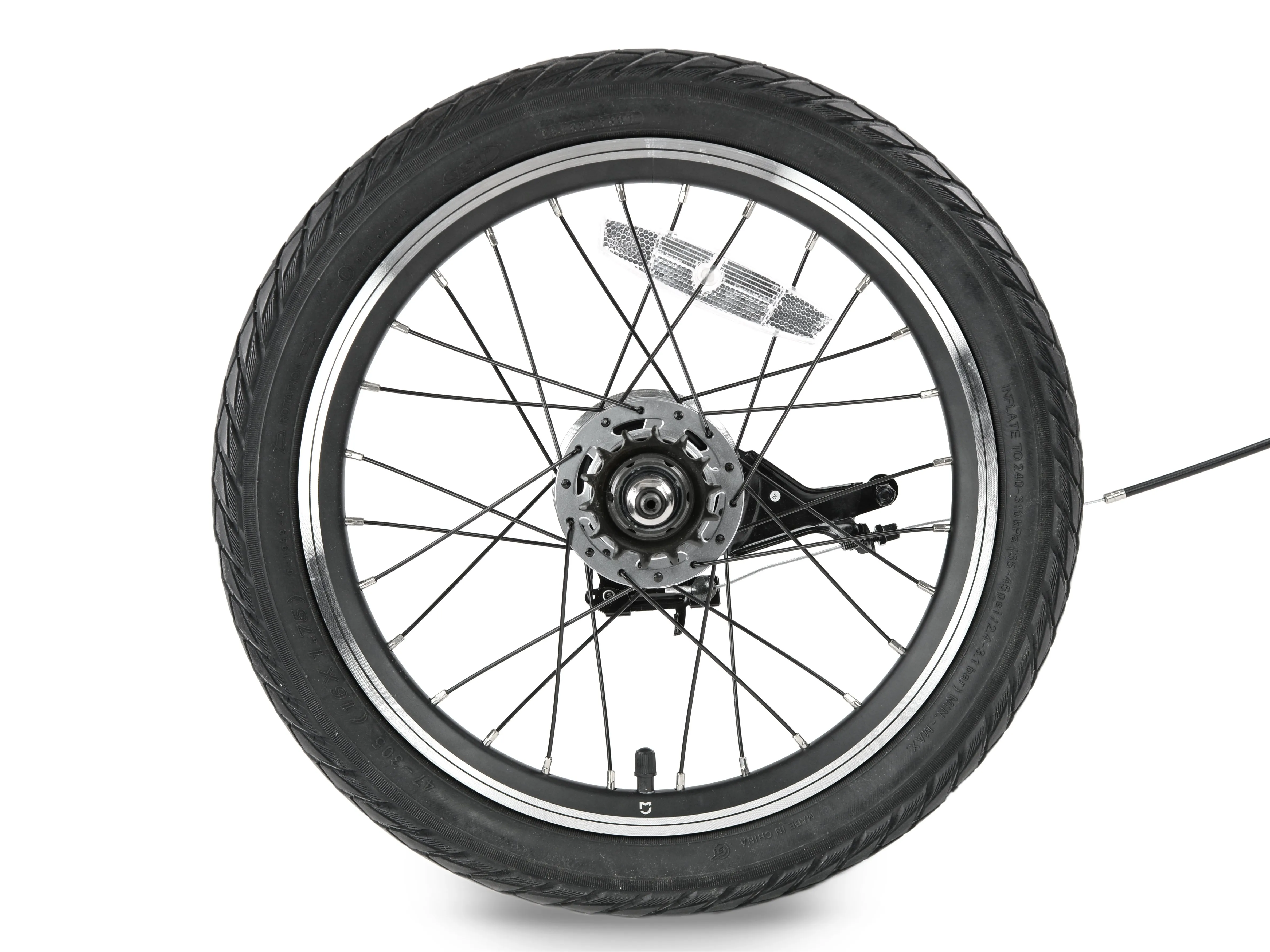

• Поэтому мы ослабляем болт, крепящий ступицу к раме, и вынимаем 16-дюймовое колесо с 28 спицами, ступицей с 3 передачами и роликовым тормозом, а также тормозной трос...

Шаг 9 Датчик скорости

• Конечно, мы бы не стали разбирать этот велосипед, если бы он не был умным. Поэтому самое время проверить датчик скорости.

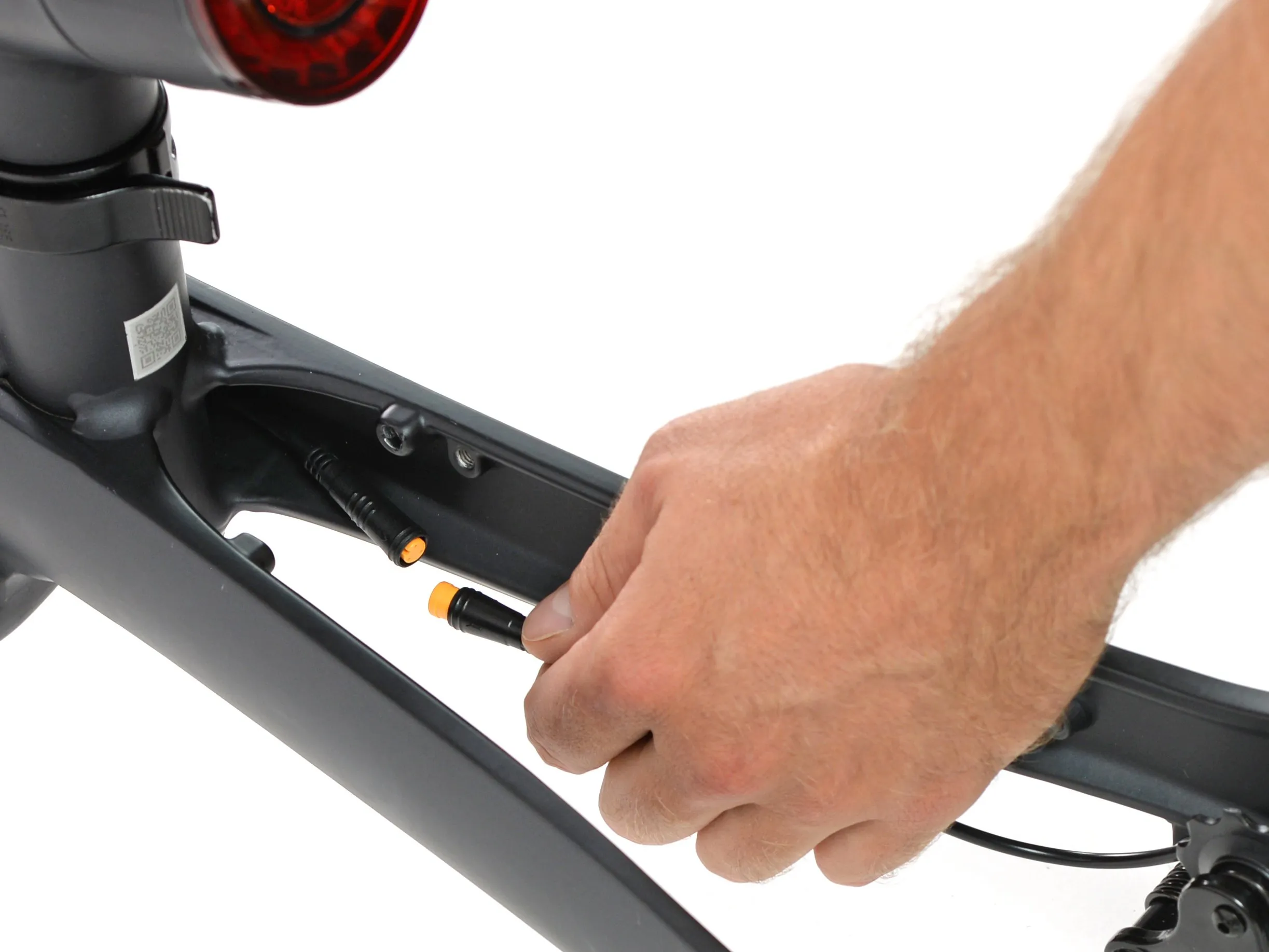

• Кабель подключается под сиденьем, затем проходит вдоль рамы к (модульному) дропауту.

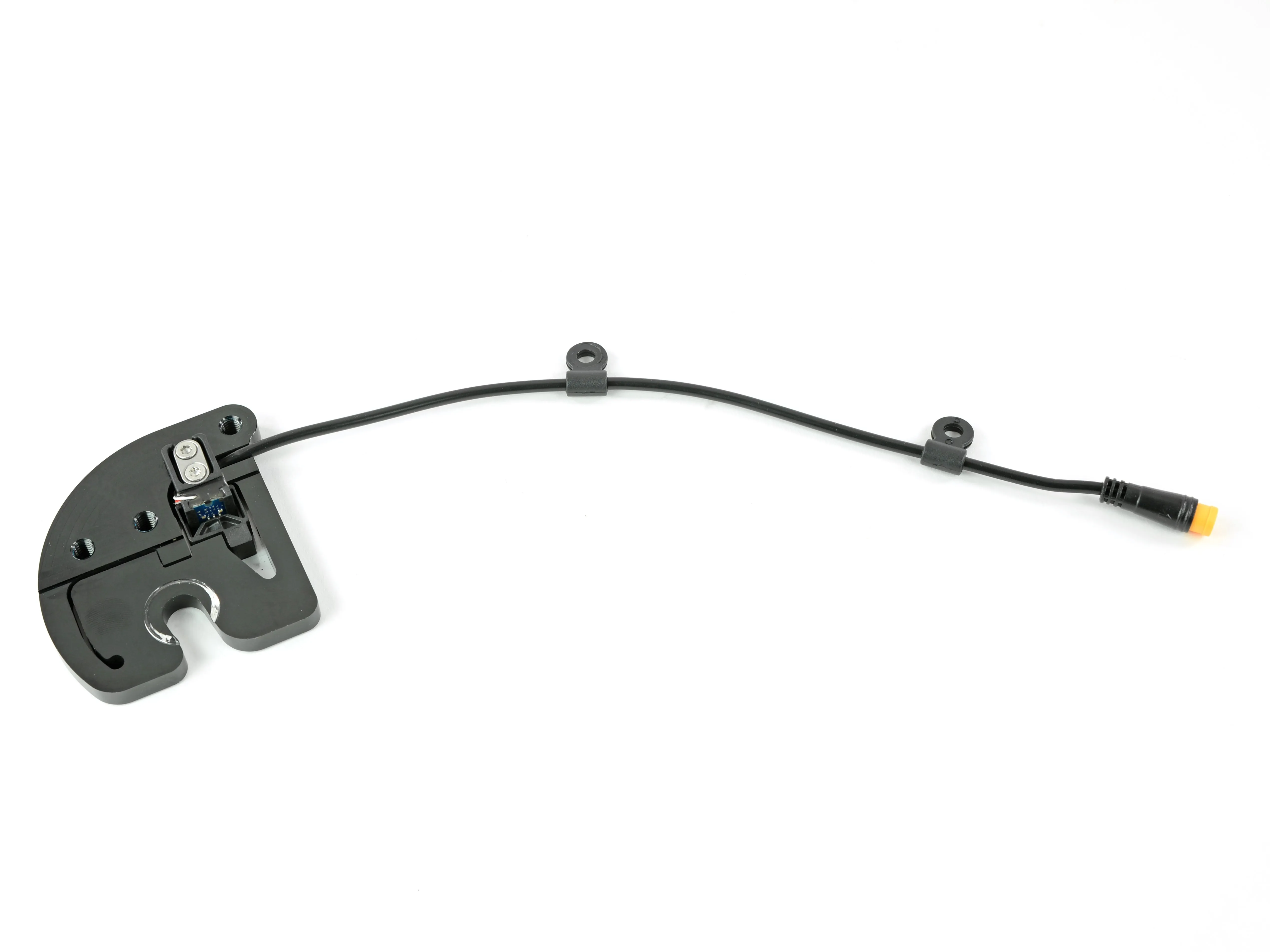

• Нам удается отсоединить кабель и освободить датчик в сборе.

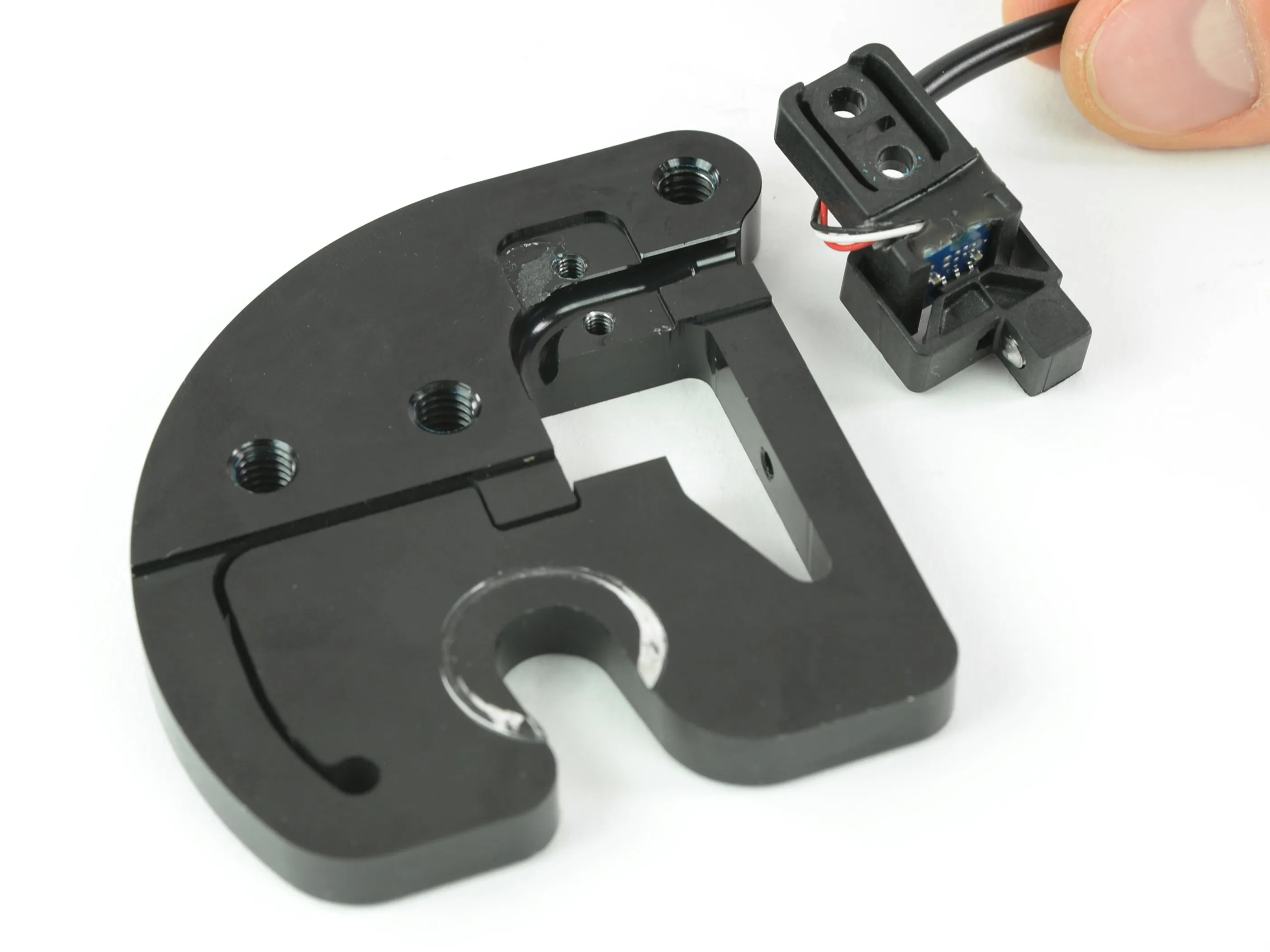

• Комплект системы датчиков, измеряющий крутящий момент шатуна велосипедиста, - это либо IDbike TMM4 либо что-то очень похожее.

Комментарии к шагу

Датчик TMM4 используется ТОЛЬКО для измерения крутящего момента кривошипа и НЕ для определения скорости, которая измеряется непосредственно датчиками внутри двигателя.

Как мы можем отключить ограничение скорости?

Оно накладывается программным обеспечением.

Китайская прошивка ограничивает помощь на скорости менее 20 км/ч. Европейская помогает вам, пока вы не достигнете 25 км/ч. Неофициальная прошивка устанавливает ограничение скорости до 29 км/ч.

На моем мотоцикле установлен датчик крутящего момента bb типа bbts1sd, я не могу найти никакой информации о нем. Похоже, что у него внешние подшипники. На раме велосипеда нет никаких наклеек qicycle или mijia (только крошечные наклейки mi тут и там), и она выглядит так, как будто на нее тонким слоем нанесли черную матовую краску. Я заплатил за него €1000, это неиспользованный велосипед с полной гарантией. Изготовлен в 2020 году.

Bjr erreur 16384 correspond a quel câblages svp

Здравствуйте ошибка 16384 соответствует какой проводке пожалуйста

lemmymercier@gmail.com merci спасибо

Шаг 10

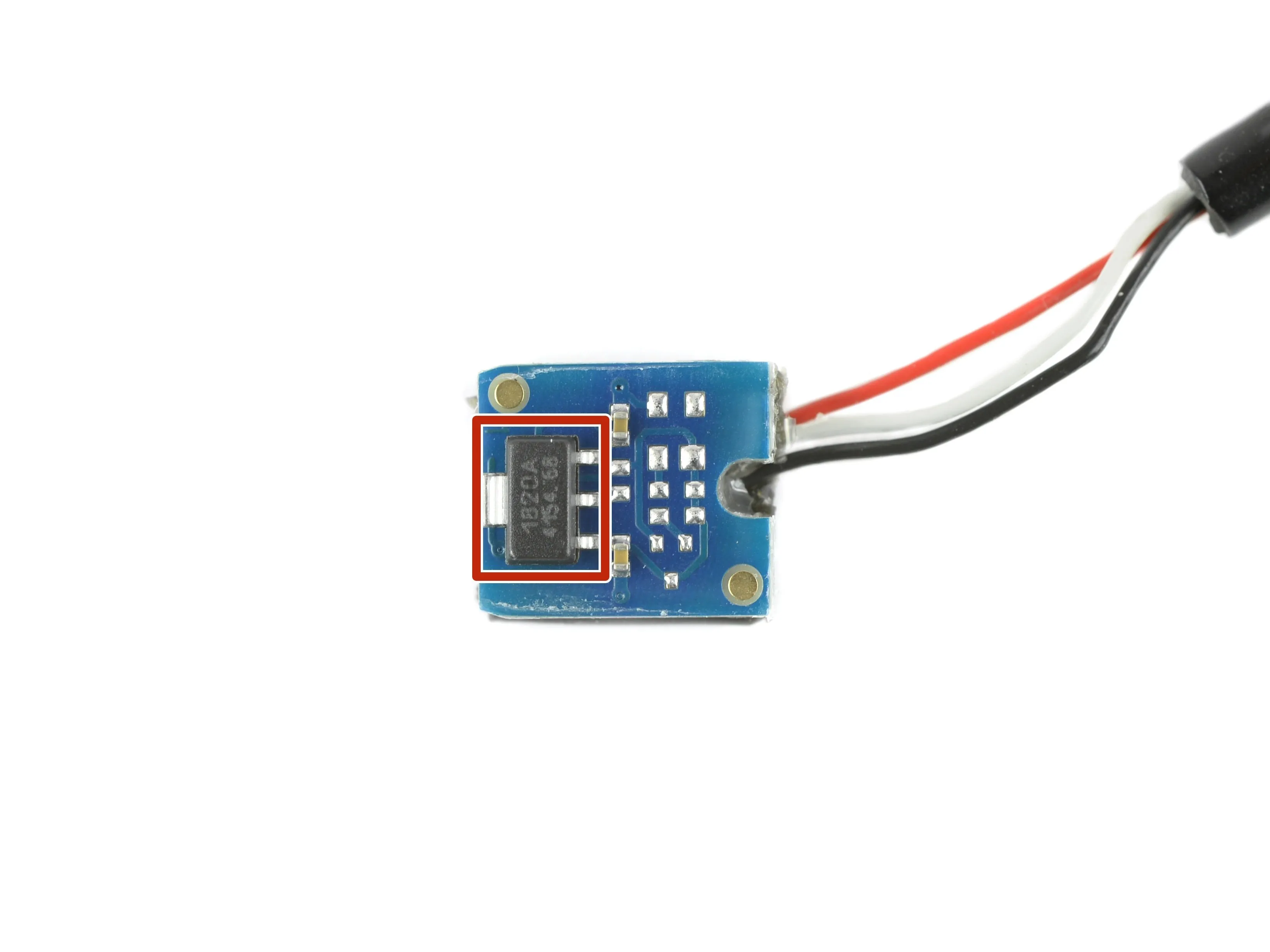

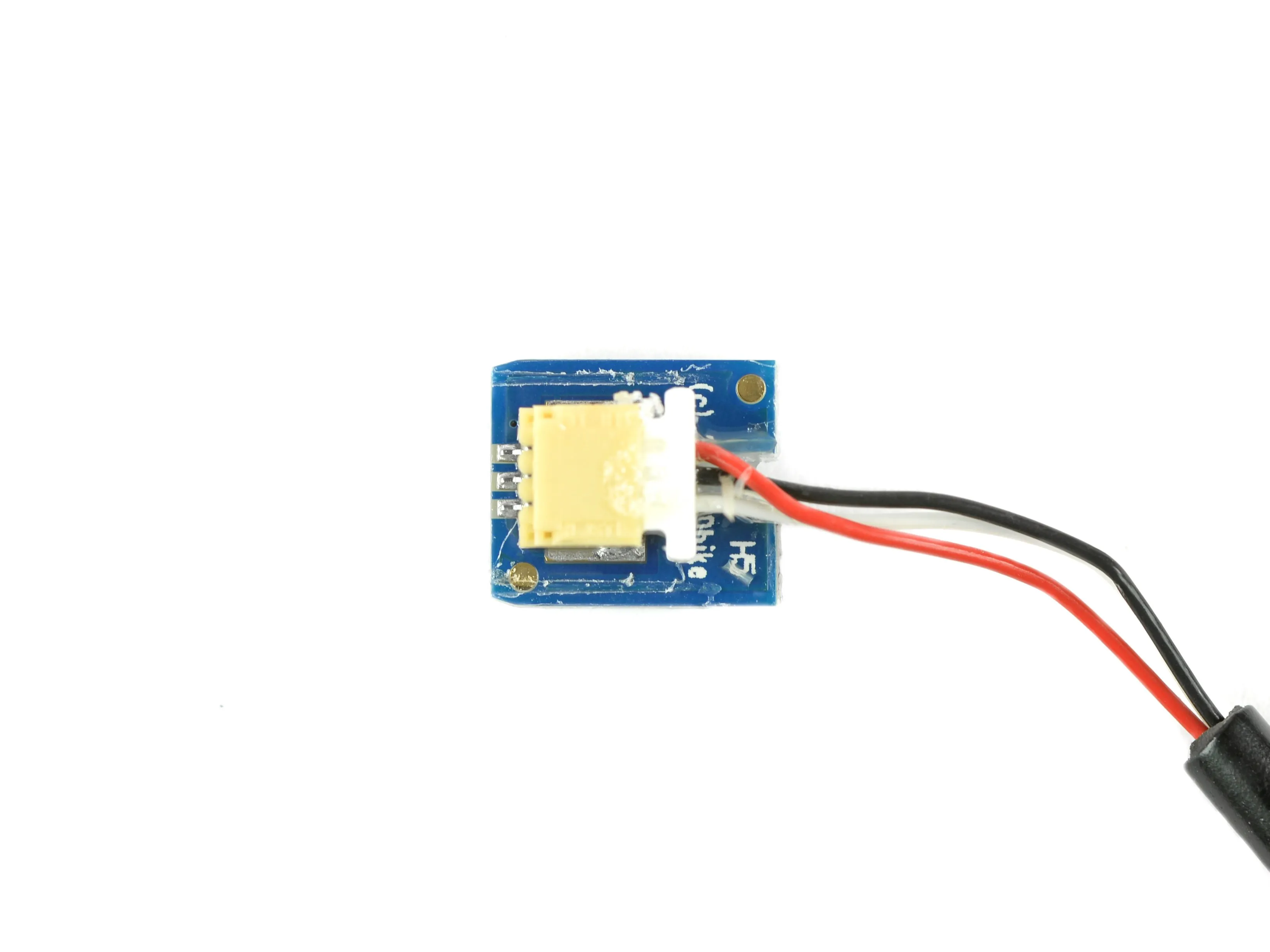

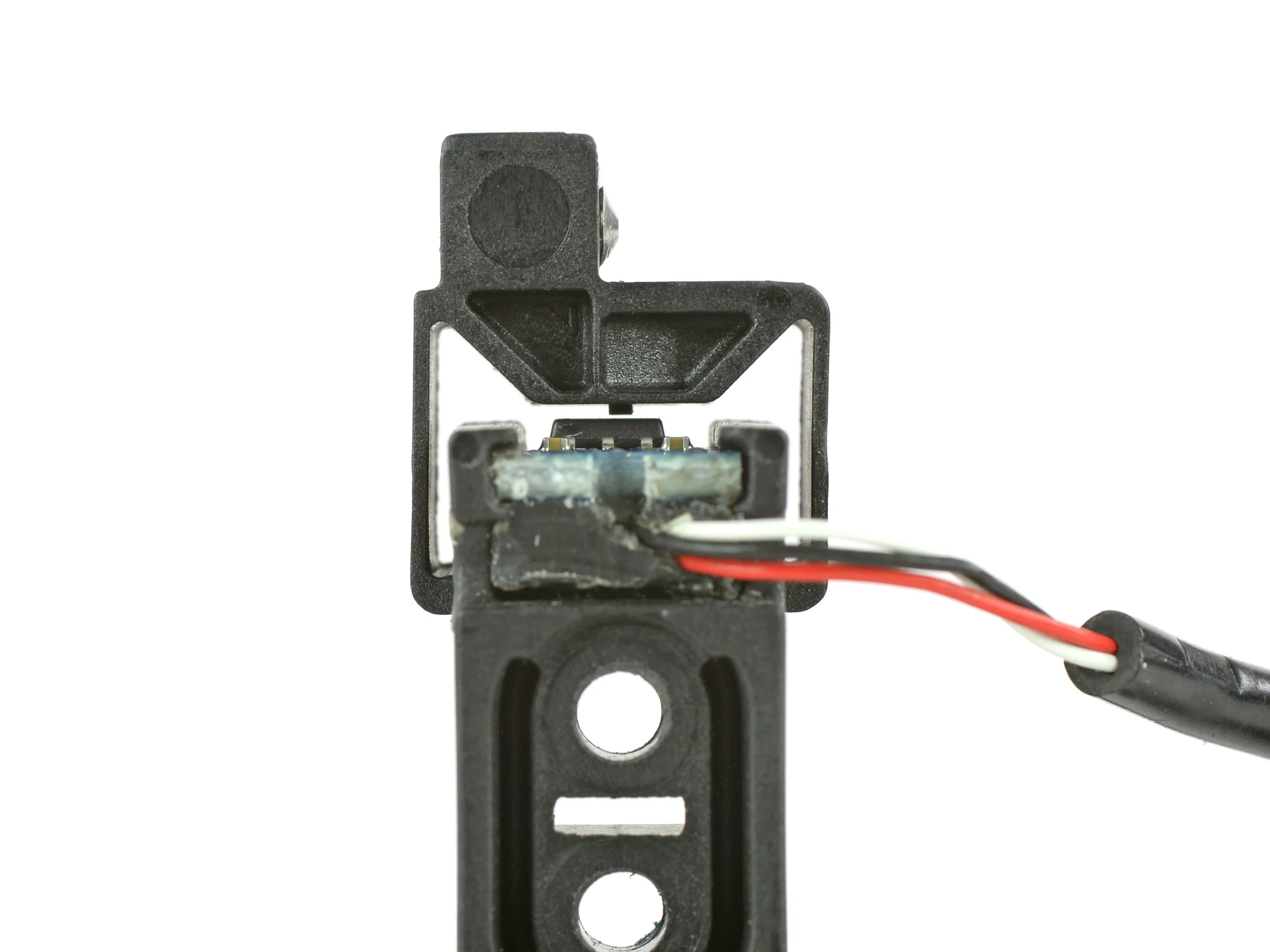

• Вытащив маленькую печатную плату, мы добираемся до мяса этого чудо-измерителя:

• программируемый линейный датчик Холла Micronas HAL1820A.

• Он использует преимущества эффект Холла для отслеживания вращения колеса и определения скорости движения (и интенсивности работы).

• Трехпроводная система подключается с помощью простого разъема JST, а не пайки. Вот что мы называем модульной системой.

Комментарии к шагу

Он измеряет обороты, но, скорее всего, не колеса, а звездочки. Затем эти данные объединяются с величиной прогиба цепи. Ничего особенного для такого городского велосипеда, поэтому датчик должен быть сверхчувствительным и очень дорогим. В более поздних версиях этого велосипеда используется более дешевый датчик, расположенный на нижнем кронштейне.

Я спрашиваю, можно ли снять датчик, расположенный в новых моделях на нижней скобе и соединенный с ней при помощи 6-штырькового разъема, чтобы использовать вариатор скорости на велосипеде?

Шаг 11

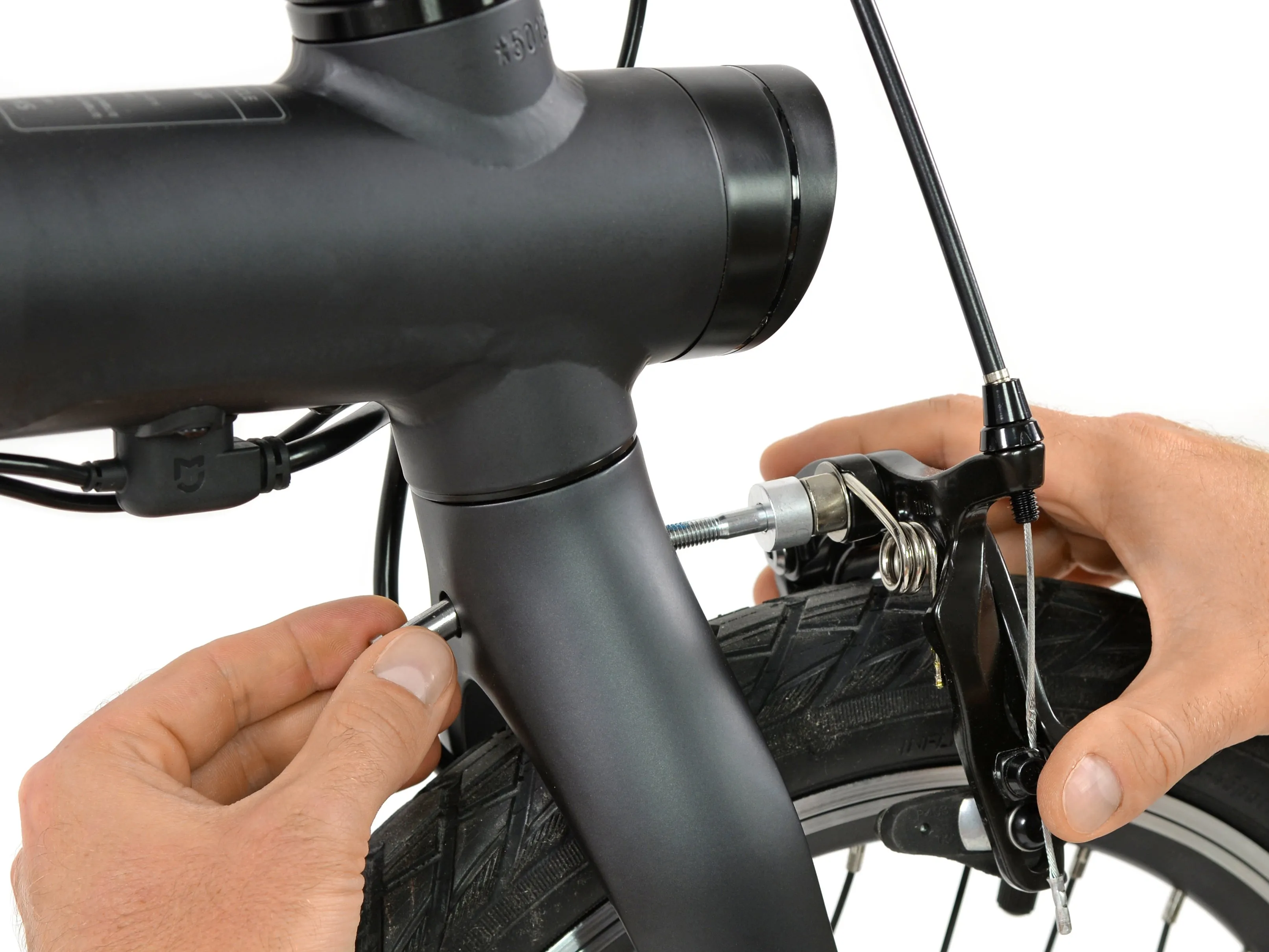

• Вернемся к более механической части, отсоединим передний тормоз - стандартный двухповоротный тормоз с боковой тягой. суппорт тормоза.

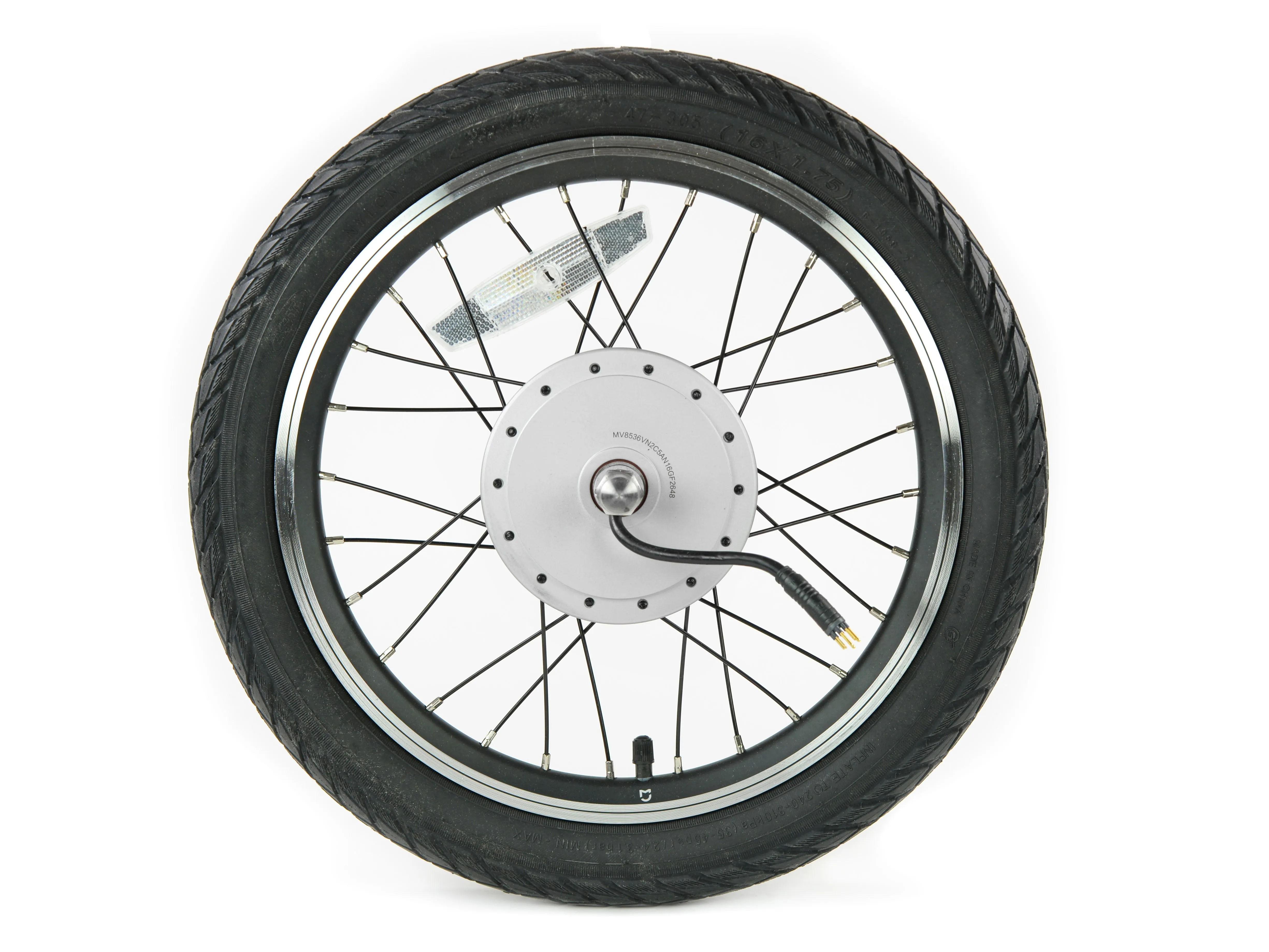

• Чтобы найти больше электронных компонентов, мы нацеливаемся на переднее колесо с его мотор-редуктором.

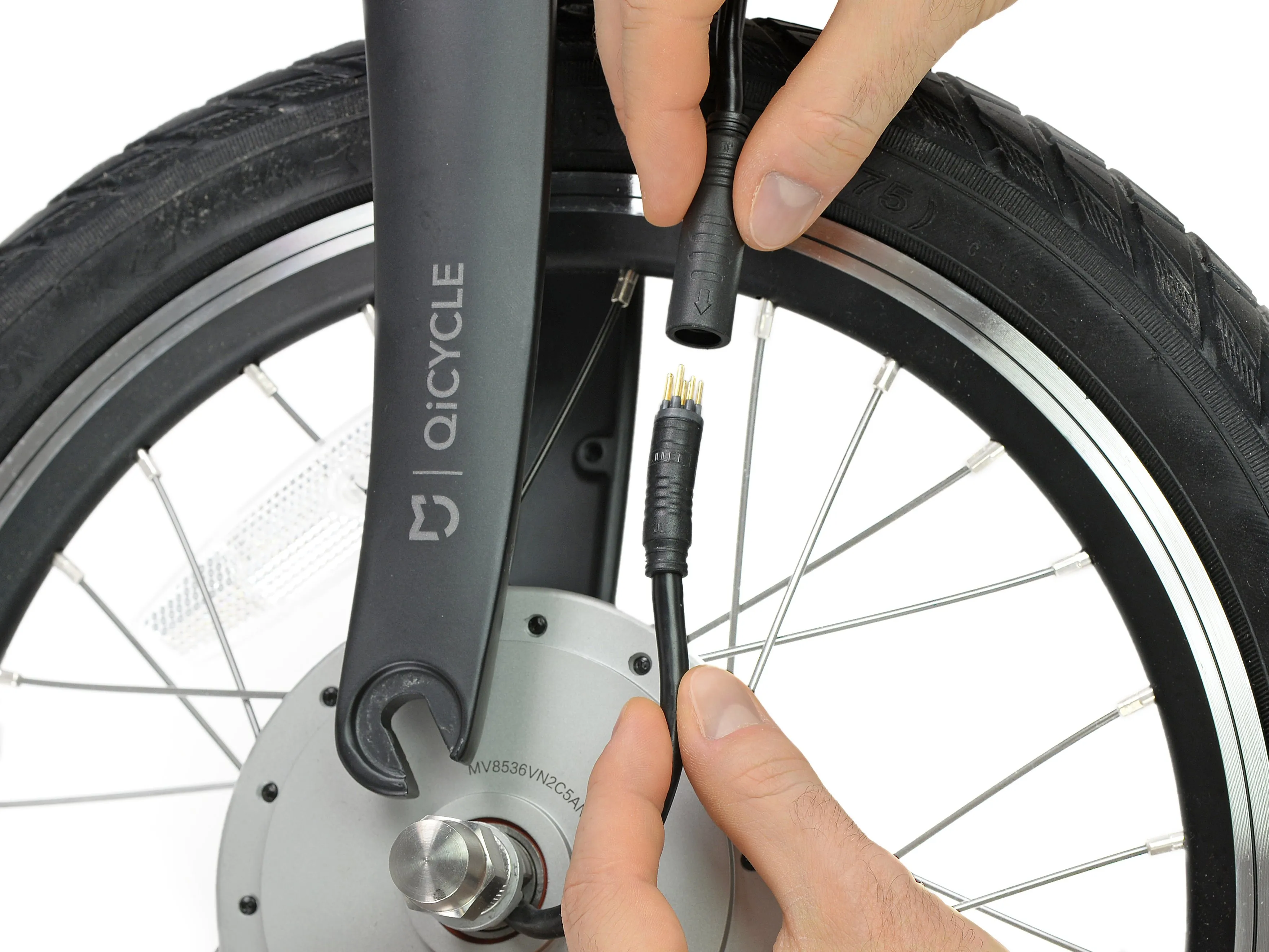

• Простой рывок отсоединяет кабель двигателя ступицы, и мы наконец-то можем снять переднее колесо.

• В общей сложности оно весит 2,65 кг, что составляет почти 20% от всего веса велосипеда.

Шаг 12 Мотор-редуктор втулки

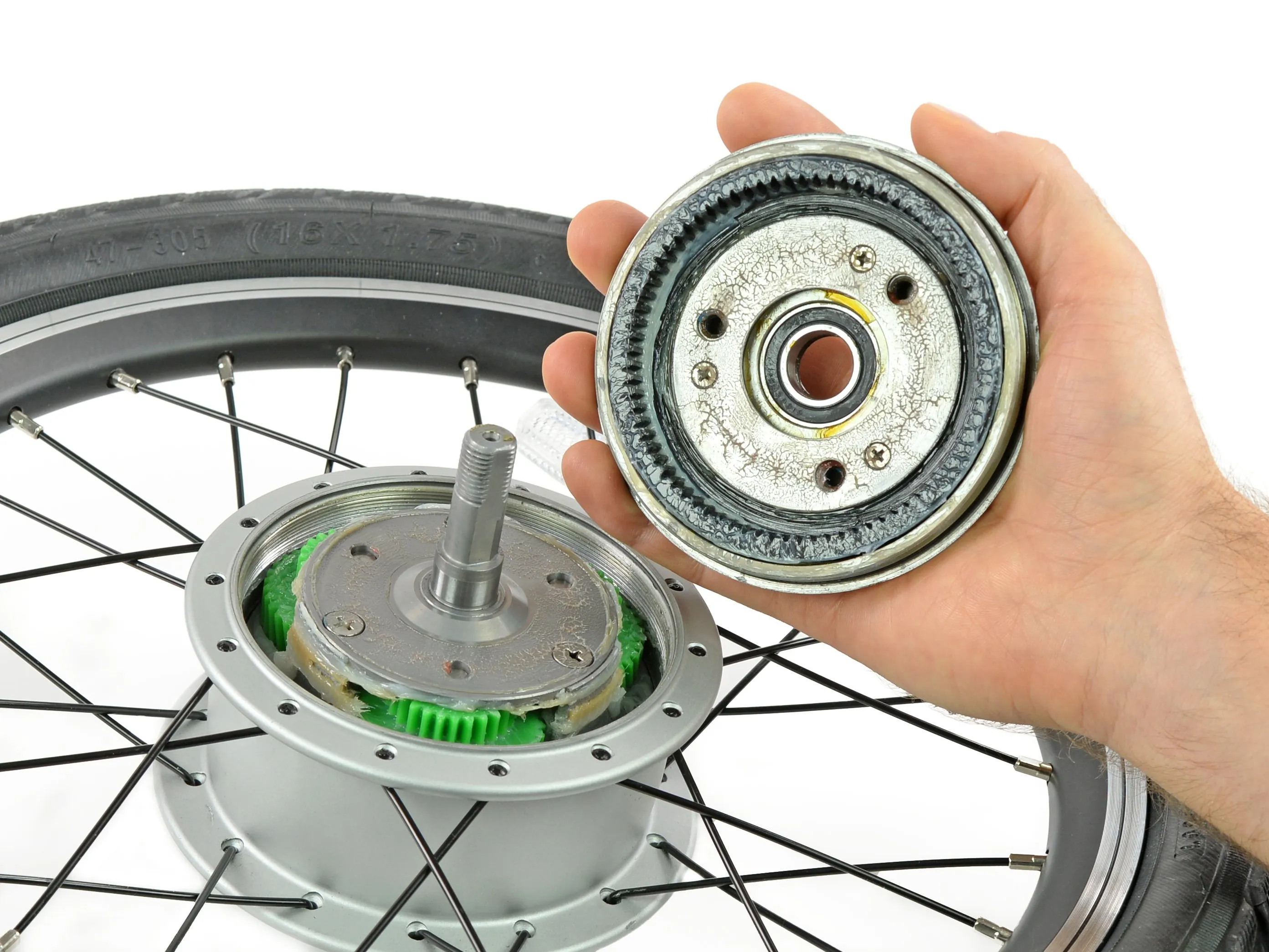

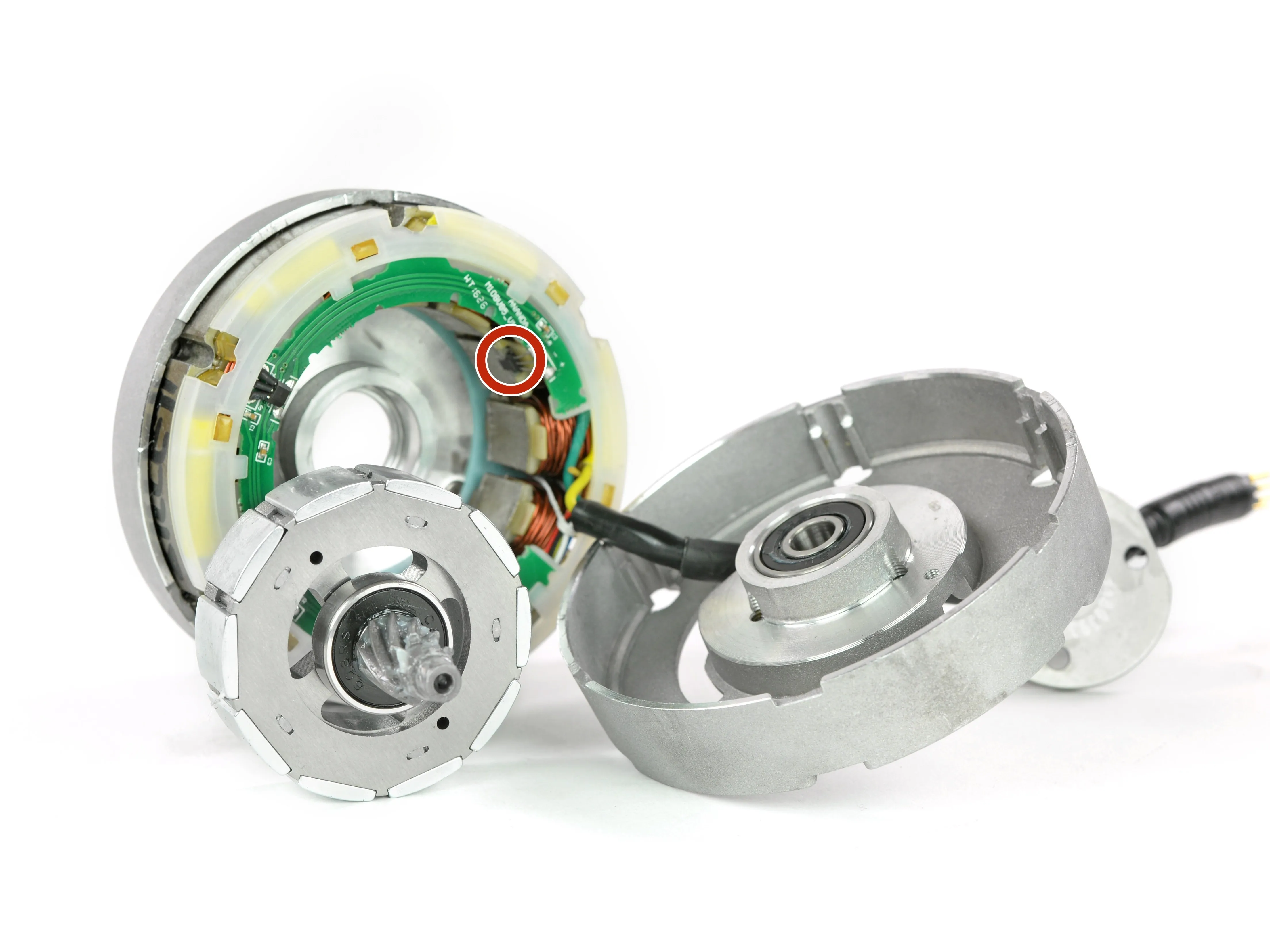

• Открутив крышку, мы можем вытащить источник вращательного движения и обнаружить небольшую круглую плату за задней крышкой мотора.

• Помимо распределения энергии, на ней также расположены три датчика (каждый четвертый виток) для измерения скорости.

• 12 катушек на внешнем кольце заставляют 10 магнитов на центральном шпинделе двигаться по кругу 260 раз в минуту. Двигатель имеет непрерывную выходную мощность 180 Вт и крутящий момент 7,3 Нм.

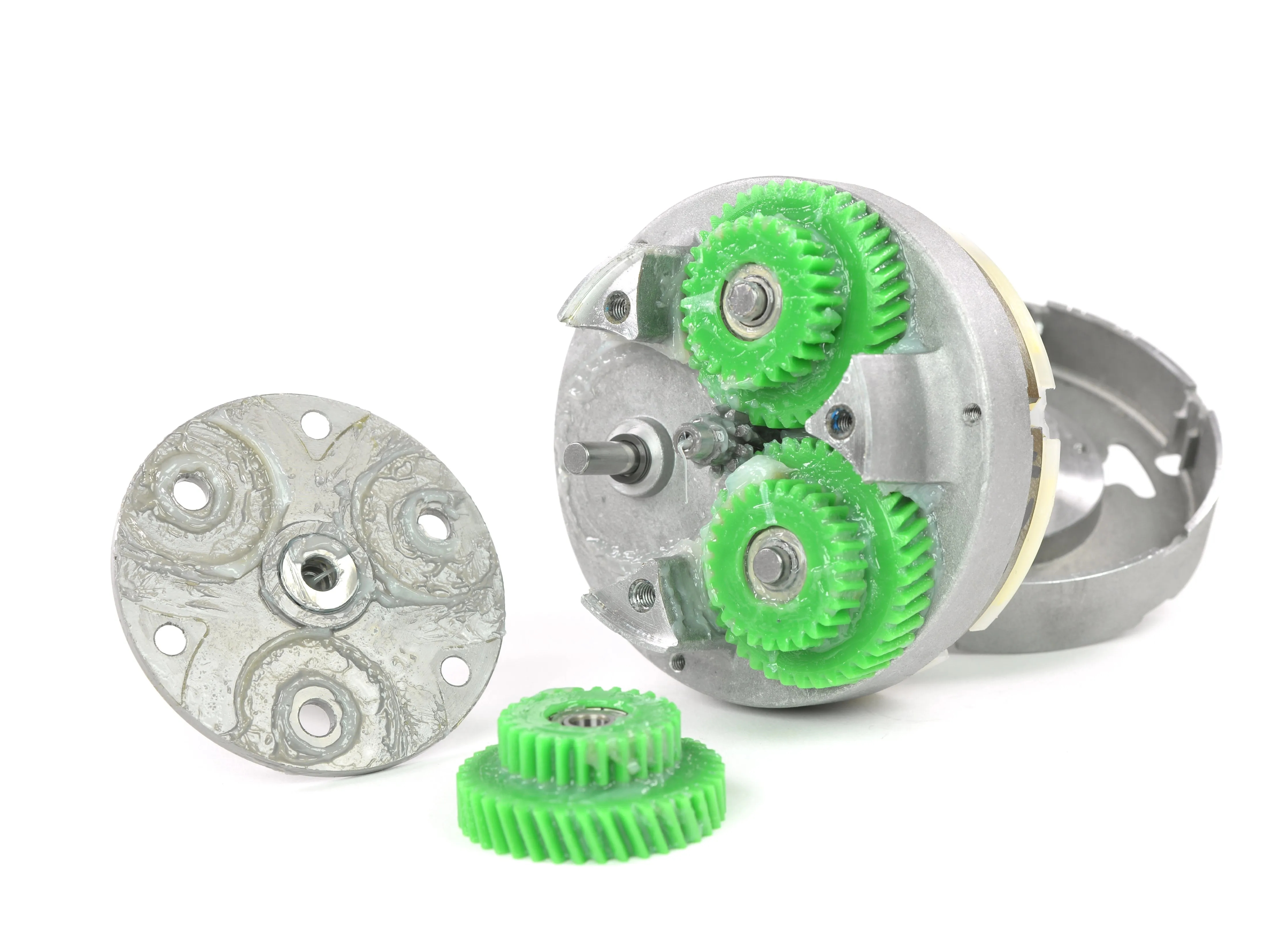

• Три шестеренки на оборотной стороне сделаны из пластика, чтобы свести к минимуму истирание.

Комментарии к шагу

Является ли германский продавец моторов известным или нет?

Может ли быть так, что мотор собран из..:

Changzhou Huayu Xinfeng Motor Co.ltd ?

Hallo Joerg, den Hersteller des Motors konnten wir bislang noch nicht herausfinden. Die Aufgedruckte Nummer am Motor gab auch keinen Aufschluss über die genaue Herkunft (MV8536VN2C5AN16GF2648). Huayu Xinfeng Motor Co.ltd stellt einige verschiedene Motoren her, jedoch habe ich auf den ersten Blick diesen Motor nicht darunter entdeckt.

我想去除电机的耗电和前轮电机产生的摩擦阻力，只使用电池来显示时间、速度以及车灯的使用，这个怎么操作？

Я хочу убрать потребление энергии мотором и сопротивление трения мотора переднего колеса. Я использую батарейки только для отображения времени, скорости и использования света. Как это работает?

Пожалуйста, я не совсем понимаю, как открыть ступицу двигателя, я уже открутил 3 винта на крышке крышки, все равно ступица не открывается, пожалуйста, помогите.

consigue 3 tornillos de la misma medida, pero mas largos, retiras los tornillos originales, y pones los largos, y haces fuerza en contra de la manecilla del reloj. Если и в этом случае не удастся, тогда заделайте отверстия в пластине из мадеры, три крючка для торнилосов и один крючок большого размера в центре, примерно так:

______________________________________________________

_______________________________________________O_____|

______________________________________O__( o )________|

______________________________________________O______|

______________________________________________________|

Пожалуйста, я не совсем понимаю, как открыть ступицу двигателя, я уже открутил 3 винта на крышке, все равно ступица не открывается, пожалуйста, помогите.

Та же проблема, удалось ли вам открыть его? Потому что нет ответа после 2 лет....

Почему планетарные шестерни пластмассовые?

Они тоже передают энергию?

Привет, когда я смотрю на спецификации для этого двигателя, он четко говорит 30 Нм, в то время как я знаю, что xiaomi имеет 7,3 Нм в их спецификации. Я думаю, что Xiaomi ошиблась и занижает крутящий момент https://ananda.com.cn/index.php/wap/produ...

Я подозреваю, что значение, указанное производителем мотора, это когда вы используете дешевый контроллер с квадратной волной. Здесь Xiaomi выбрала достаточно вычислительной мощности, чтобы запустить гораздо лучший синусоидальный контроллер, в результате чего получился довольно дорогой велосипед для того, что он есть. Ну, в его названии говорится 'умный', по крайней мере, там, где я живу. Они выпускают еще одну версию в линейке himo, которая поставляется с большими колесами или с литыми колесами с задней подвеской и дисковыми тормозами. Они, вероятно, пробивные и шумные, как некоторые любят. И едут как мопед, если оснащены рычагом газа.

拆下前轮，拆除侧面的三个螺丝，但那个盖子还是打不开？

请问是旋开此盖?还是用专用工具拔出此盖？或者通过击打轴的反面顶出此盖？

请各位赐教

Есть ли способ уменьшить или остановить датчики скорости в двигателе каким-либо образом?

Как я могу разобрать переднюю ступицу после откручивания трех маленьких винтов боковой крышки?

qué referencia son los sensores hall que tiene el motor?

Здравствуйте, в случае, если нам нужно заменить пластиковые шестерни мы можем купить их где-нибудь? или мы должны сделать их?

Кто является производителем двигателя?

Шаг 13

• А теперь, добро пожаловать в середине разбора.

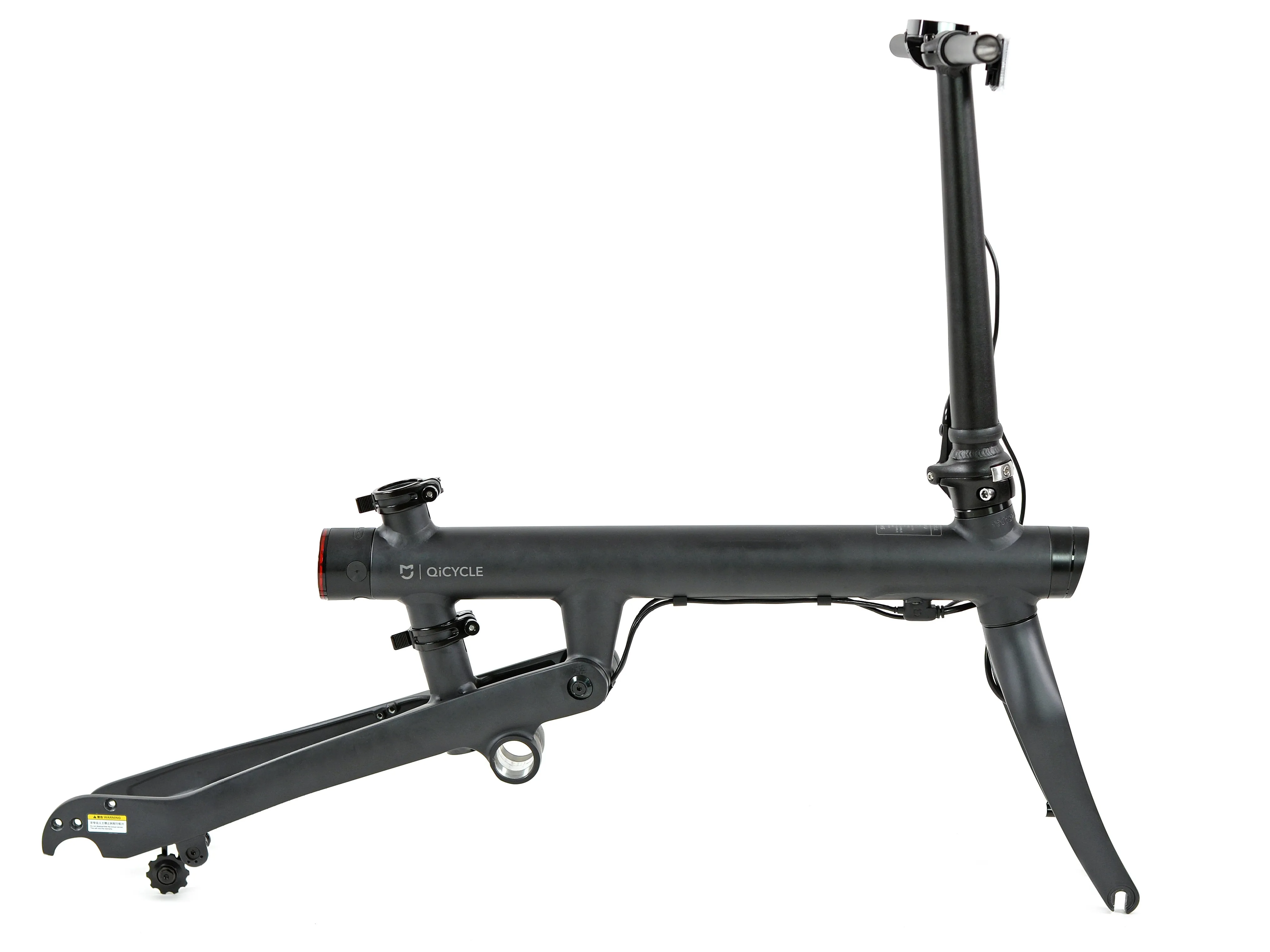

• Мы лишили QiCycle большинства его велосипедных деталей. Оставшийся алюминиевый каркас весит 5,5 кг, что составляет более трети от общего веса.

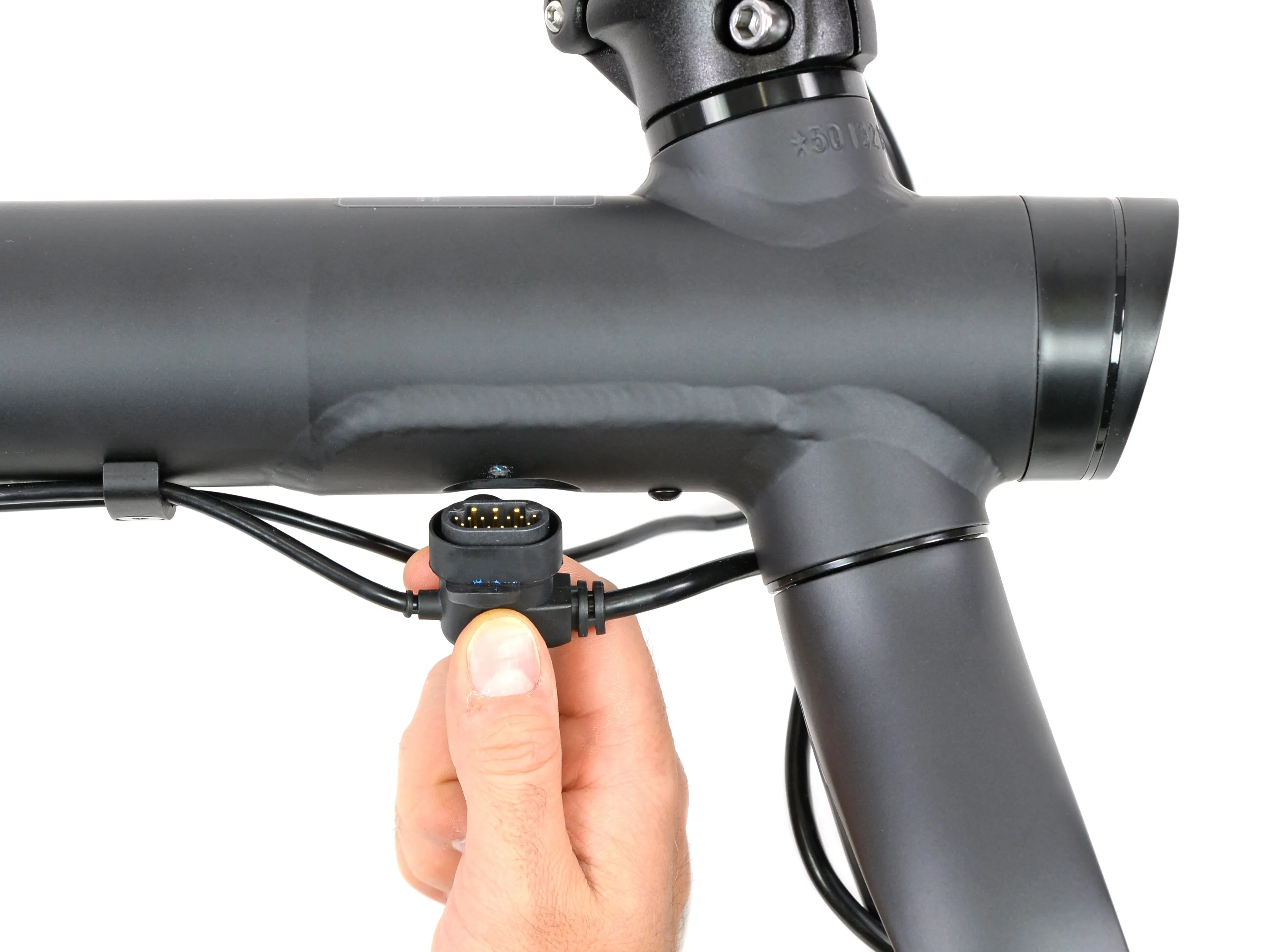

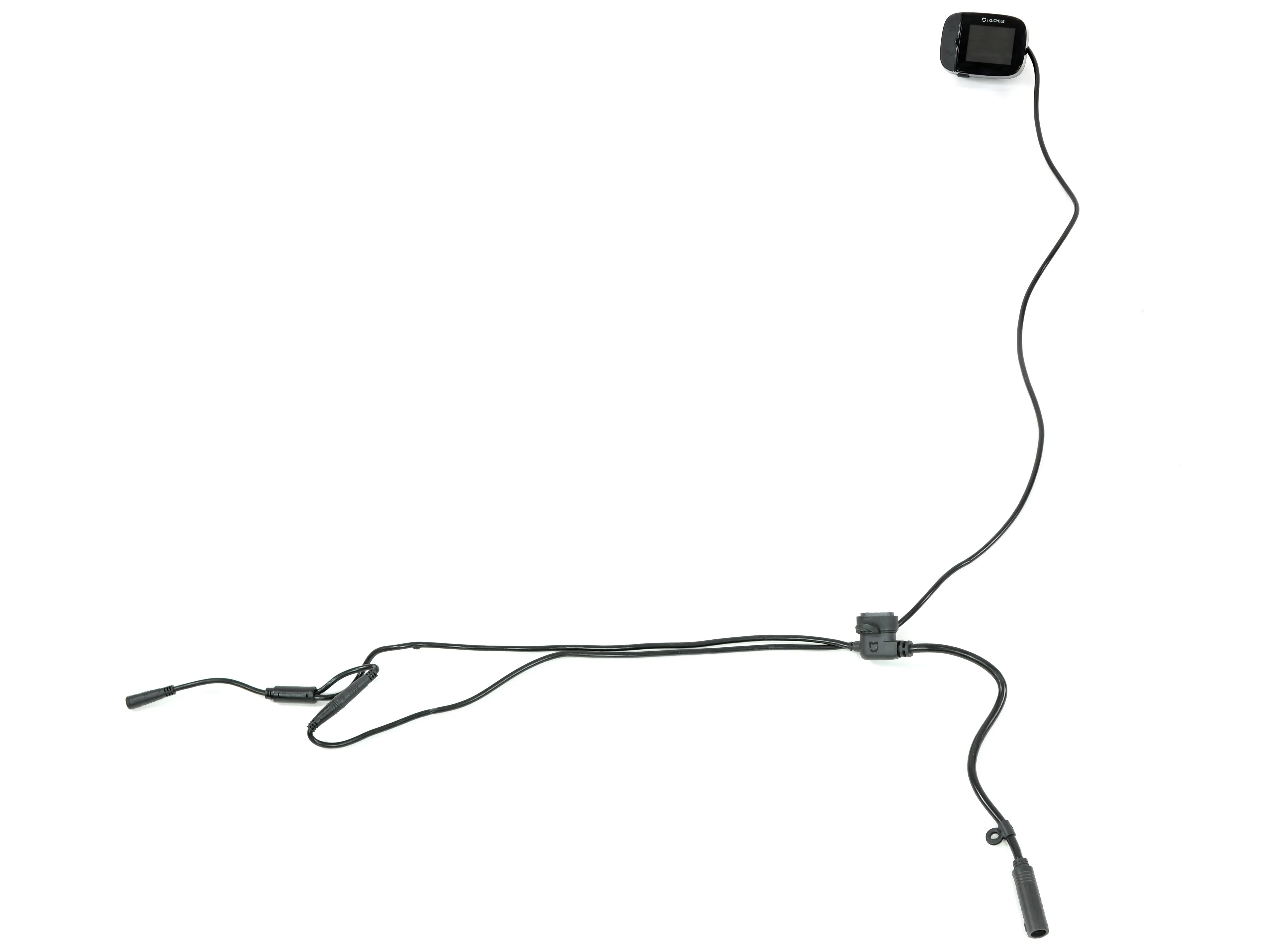

• Мы отсоединяем главный разъем от верхней трубы, что позволяет нам извлечь нервную систему, связывающую все электронные компоненты.

Комментарии к шагу

Кто-нибудь знает, где можно купить этот кабель? Мой сломался, и теперь велосипед не определяет, когда он движется.

https://www.aliexpress.com/item/10050023... магазин awsurge https://m.aliexpress.com/store/storeHome...

Судя по всему, доступные детали предназначены для китайской версии с рычагом акселератора. Более поздние версии велосипедов, соответствующих требованиям ЕС, имеют еще один вид жгута с проводами от тормозных рычагов.

Нашли ли вы жгут проводов для евро версии?

У меня та же проблема, и я не могу найти подходящий вариант.

Спасибо

Кто-нибудь уже нашел этот жгут? Мой тоже сломался в версии для ЕС.

Шаг 14

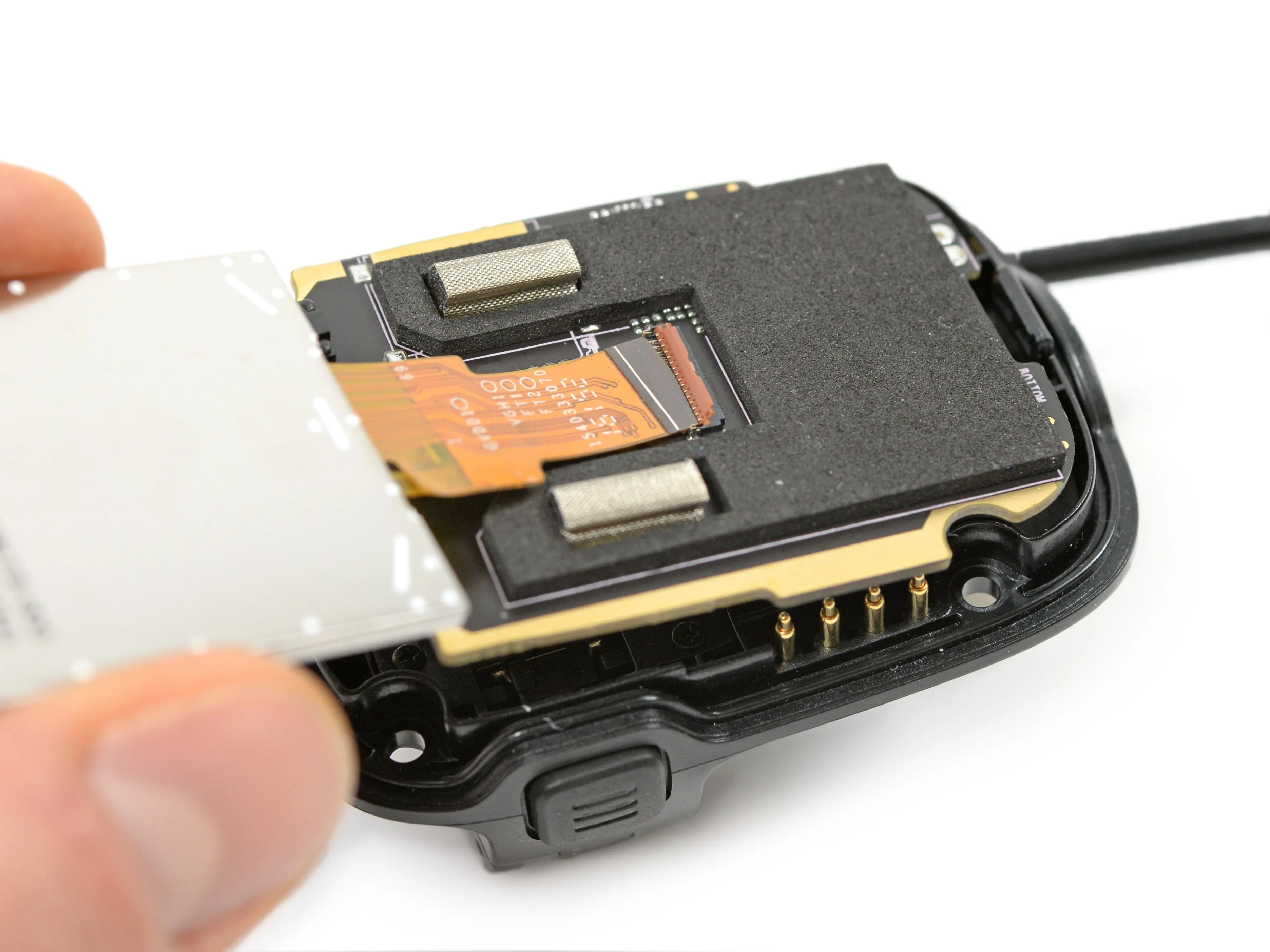

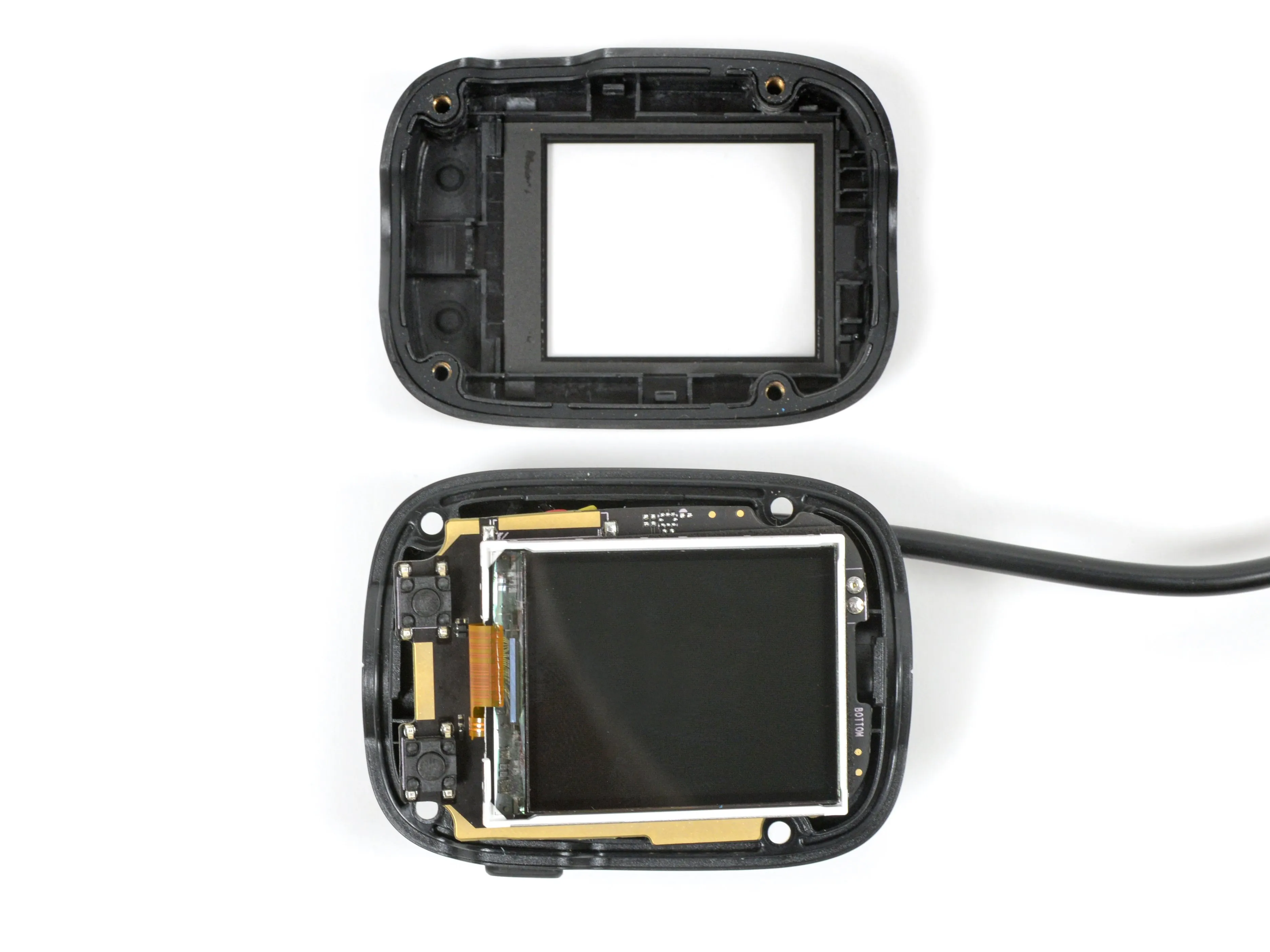

• Всего 4 винта Torx удерживают крышку велокомпьютера, а TFT-экран с разрешением 160×128 пикселей крепится с помощью простого разъема ZIF.

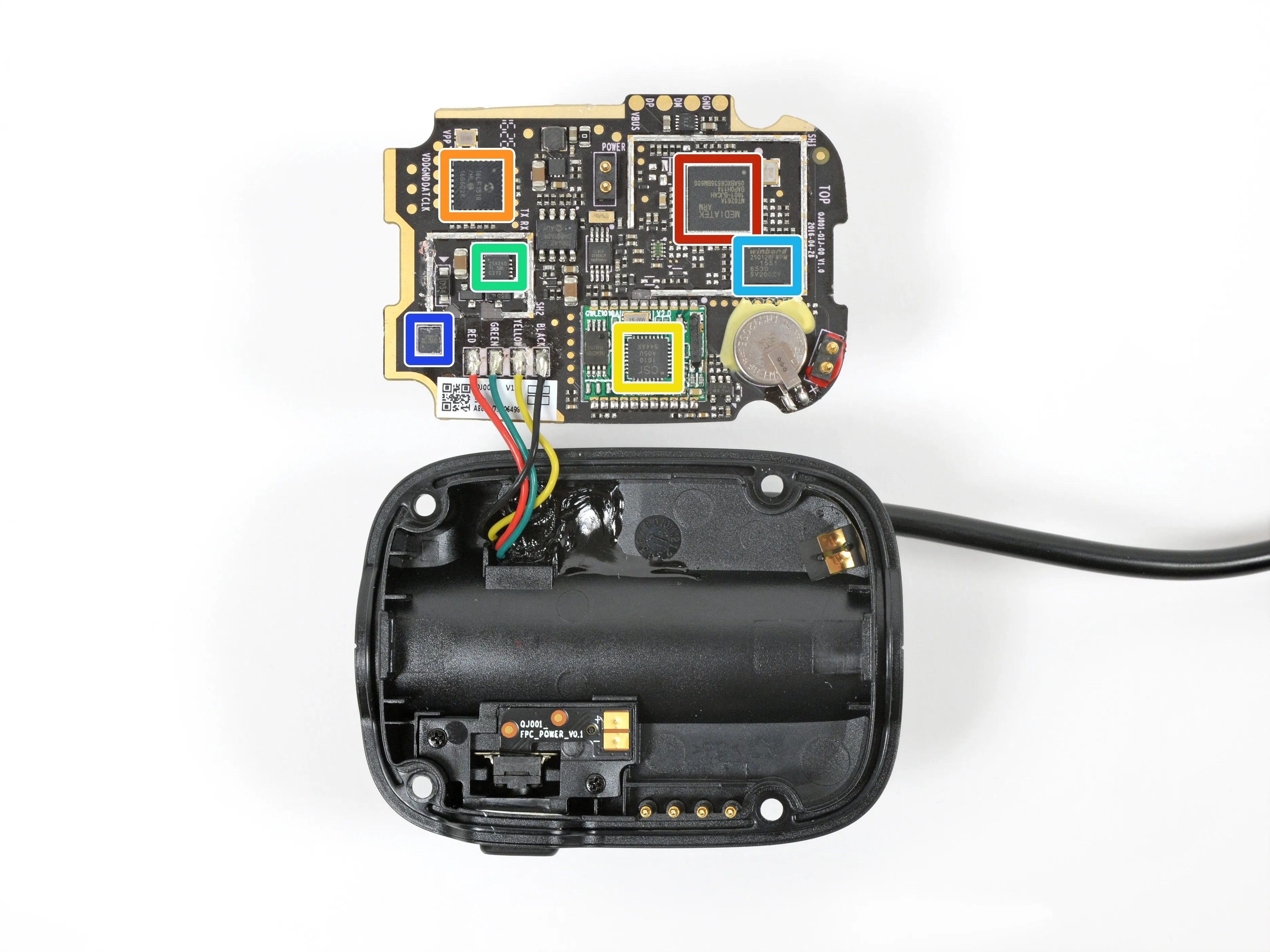

• На обратной стороне платы мы находим следующие чипы:

• ARM-процессор MediaTek MT6261A

• Microchip PIC16LF1518-I/MV PIC-контроллер

• CSR 1010D A05U Интеллектуальная ИС bluetooth для освещения

• Texas Instruments TPS259240 Предохранитель eFuse с защитой от перенапряжения

• Winbond 25Q128FV 128 Мб последовательной флэш-памяти

• Акселерометр STMicroelectronics

Комментарии к шагу

Как сбросить настройки бортового компьютера на заводские?

Тот же вопрос: Как сбросить настройки бортового компьютера на заводские?

Потому что, батарея 100%, но компьютер показывает 5%, обновление программного обеспечения не удалось :-(

SO нет у меня нет электрической помощи

Проблема решена с помощью программного обеспечения QICYCLE beta (MC+BMS => ok ; максимальная скорость = 30 км/ч)

Тот же вопрос, сбой обновления программного обеспечения, теперь MC и BMS показывают 000-000-00 и я потерял электрическую помощь

Здравствуйте, Делаете.ру,

Как вы сняли металлическую пластину, которая защищает процессор MTK 6261A и чип Winbond 25Q128FV?

С уважением

Аккуратно ;), но с помощью бокореза. Снимать эти щитки не рекомендуется, это может повлиять на работу микросхем.

Хорошо, я снял его :)

Но это не чип W25Q128FV на моей плате...

На чипе написано 25LQ128CWIG.

GigaDevice GD25LQ128CWIG

Я должен сделать дамп jtag.

JohnDie - il y a 1 heure

行车电脑不能开启，拆开后通过触摸发现 '德州仪器TPS259240 eFuse 带过压保护 '温度过高（烫手），这一现象只是eFuse的问题？还是其它部件有问题？

谢谢各位赐教

Привет!!! Взгляните на этот плейлист.

30 минут, и у вас будет свой переведенный QiCycle !!!

https://www.youtube.com/playlist?list=PL...

Здравствуйте, я случайно уронил велосипед, и крышка велокомпьютера треснула (к счастью, дисплей, похоже, работает нормально). Есть идеи, где я могу получить запасной аксессуар для этой крышки?

У меня та же проблема, вы нашли компьютер монт?

Спасибо

До сих пор не нашли запасную часть для этого. Похоже, что вы могли бы получить весь дисплей с Aliexpress, но они больше не продают его.

У меня та же проблема, только что получил и сломал нижнюю крышку этого аксессуара...

Привет, у меня та же проблема, к сожалению, парень, который продал мне велосипед, сказал мне, что во время доставки держатель дисплея получил повреждения, теперь он более или менее исправлен, но я хотел бы изменить его, не меняя всю вещь, которая отлично работает...

Вы знаете, как я могу это сделать?

Один парень в Испании продает защитные экраны.

Его почта: felixfazer@gmail.com

Xiaomi Qicycle EF1 protector de pantalla

https://p.wallapop.com/i/335080468?_pid=w...

где я могу найти новый экран или новый велокомпьютер?

Мой сломался.

Спасибо

Привет, Сантос. Возможно, вы захотите проверить дополнительную ссылку (страница wordpress) здесь: MiJia QiCycle Folding Electric Bike

Нет дисплея, чтобы купить :( спасибо

Шаг 15

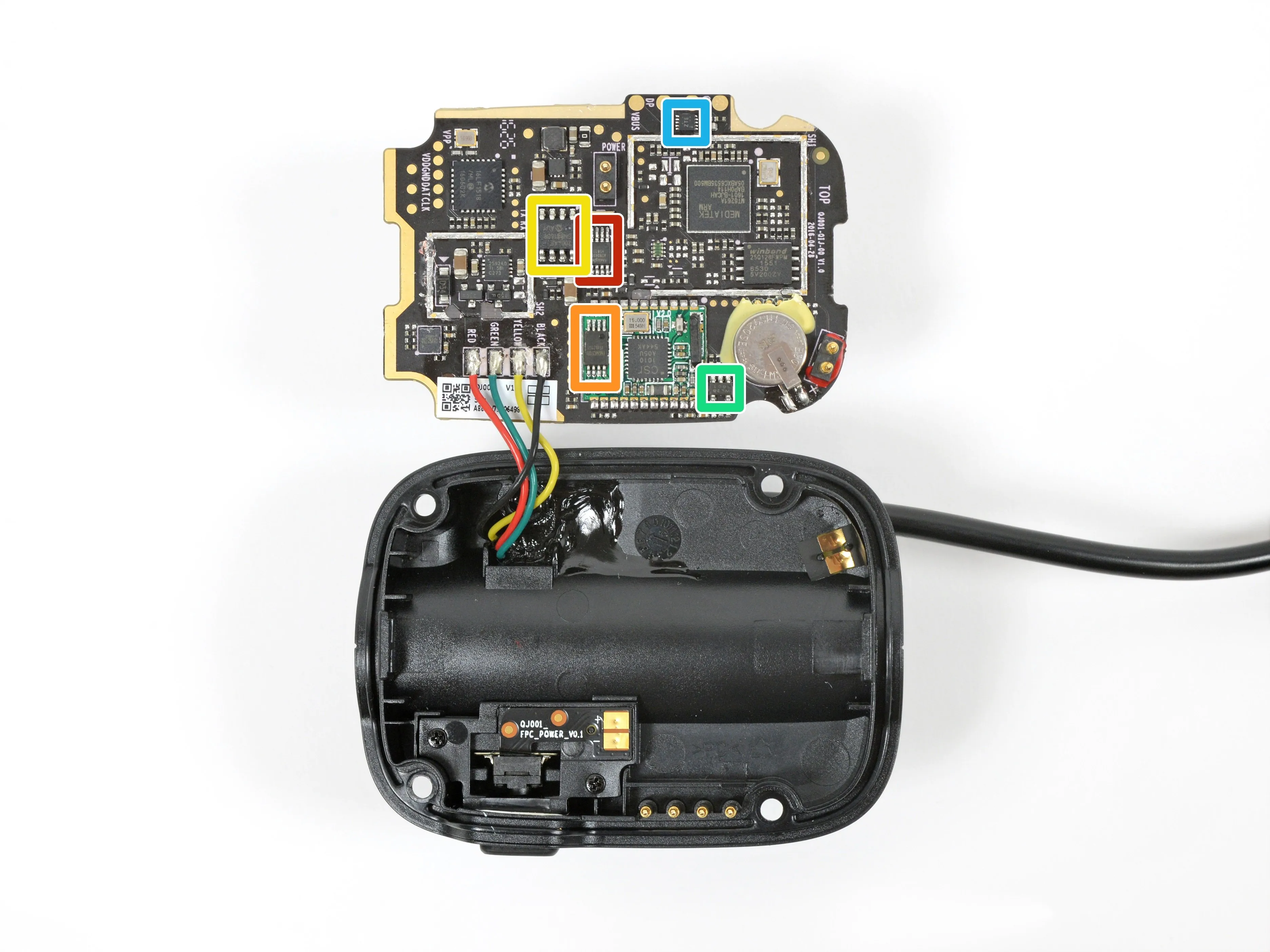

• И еще несколько микросхем:

• AnalogTek AT8563 часы времени

• Fudan Microelectronics FM24C512D 512 Кб последовательной памяти EEPROM

• Microchip MCP2004A приемопередатчик локальной межсетевой связи

• Will Semiconductor WL2808E LDO регулятор (вероятно)

• Texas Instruments TPD4S014 ИС защиты порта USB

Шаг 16

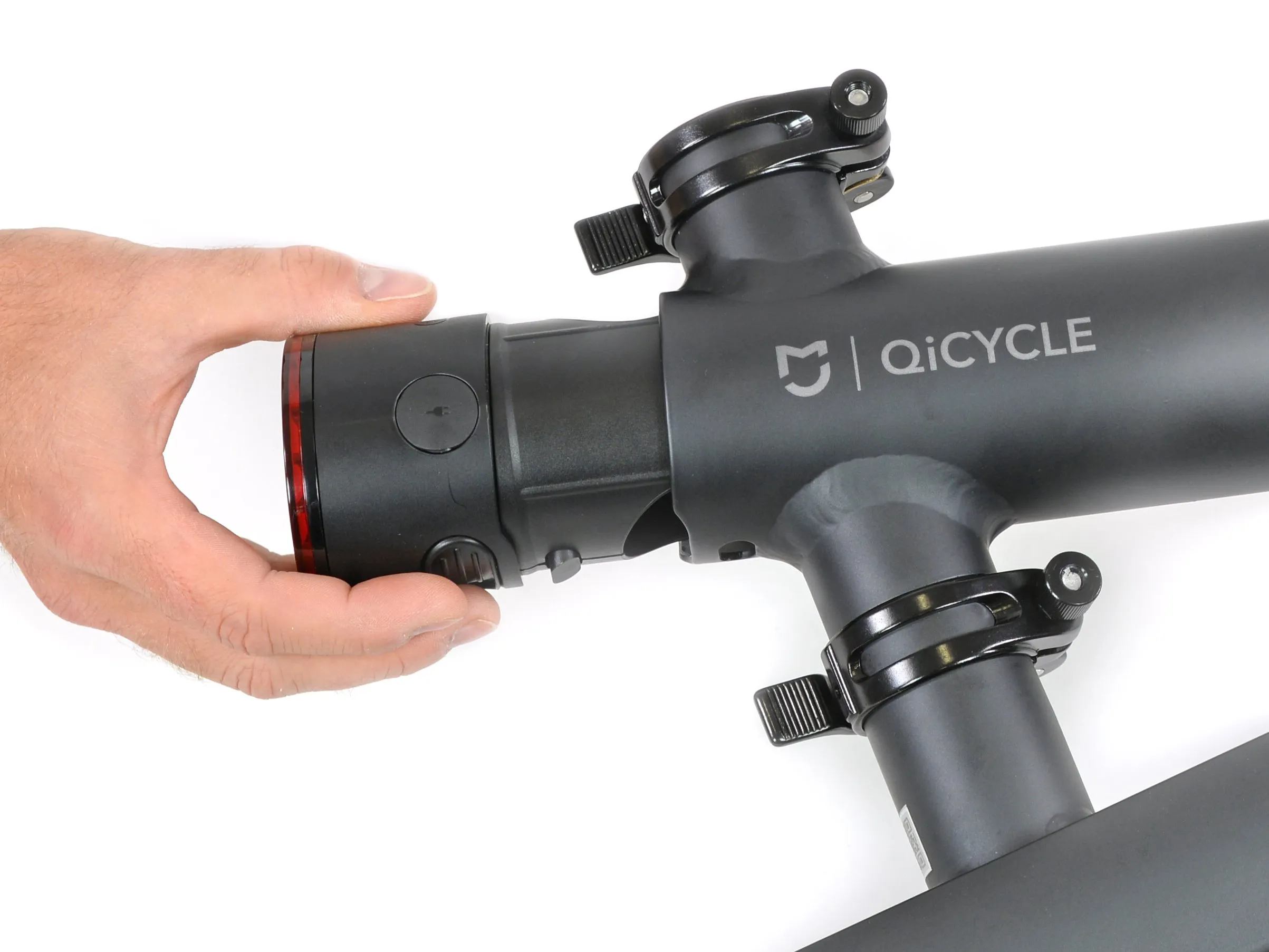

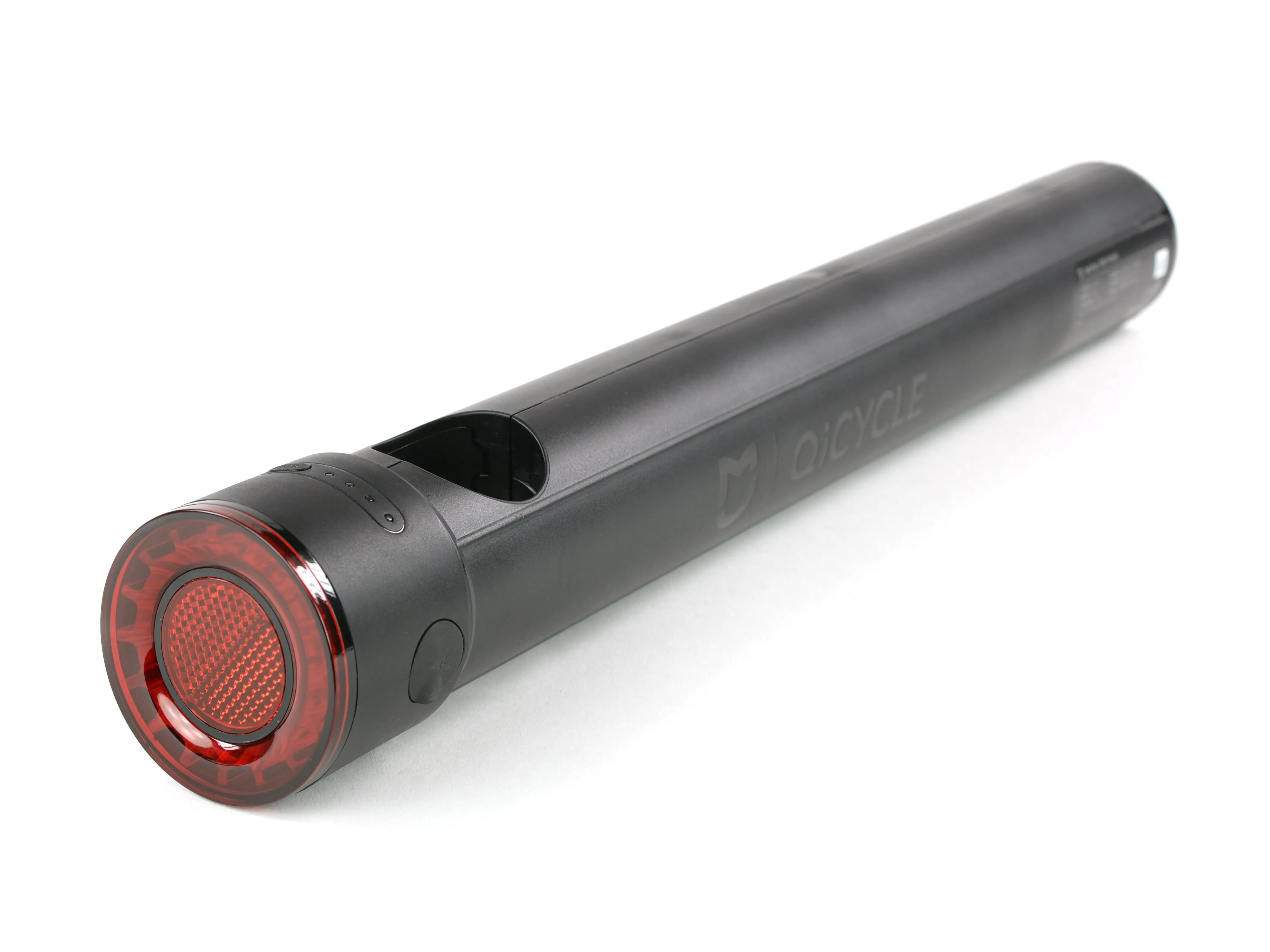

• Самое лучшее, или, по крайней мере, самое мощное, мы оставили напоследок - трубку аккумулятора!

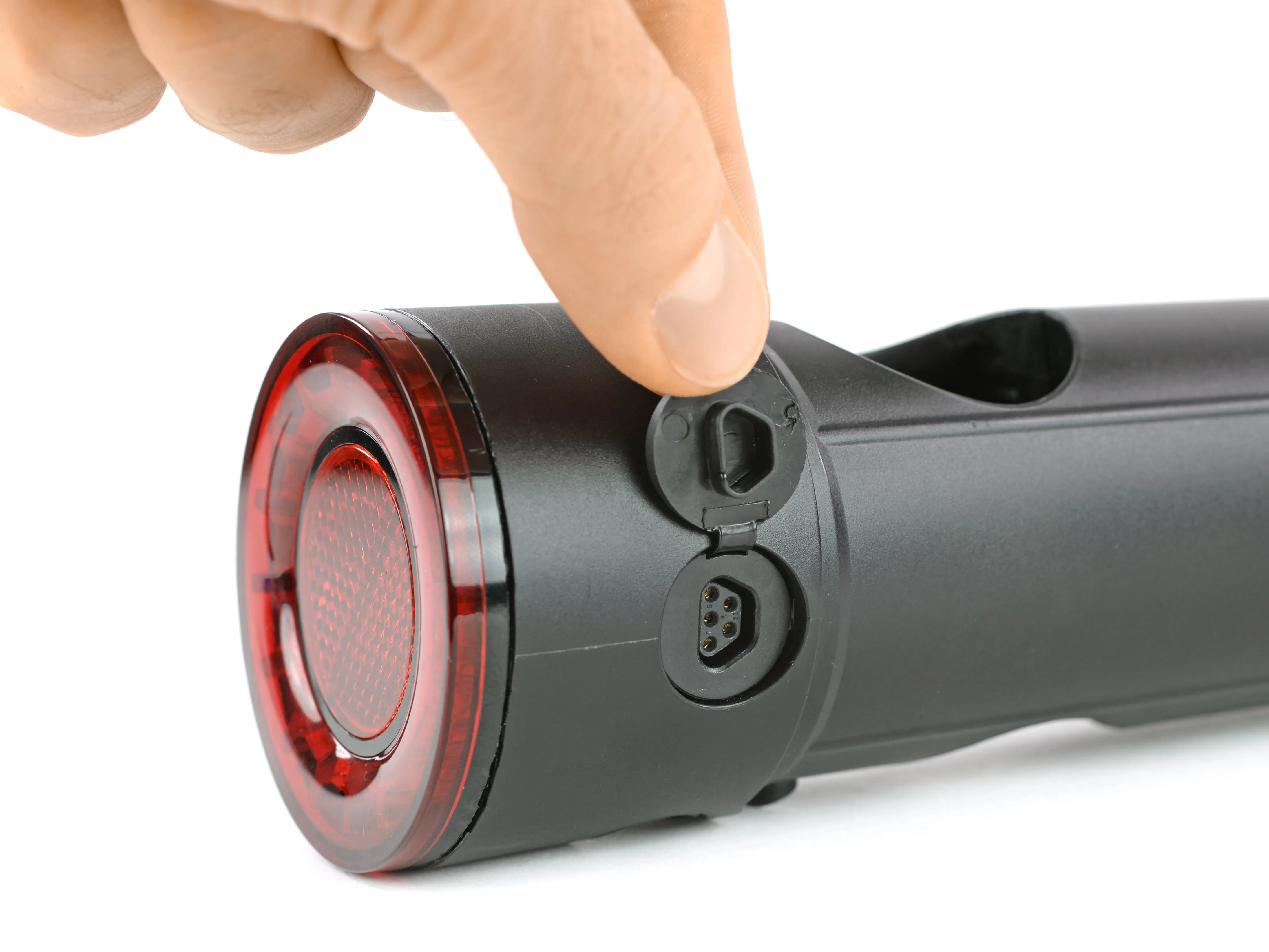

• Трубка снимается одной рукой, одним нажатием кнопки, и заряжается за 3 часа с помощью 5-контактного разъема сбоку.

• Значительную часть веса велосипеда составляет эта батарея - она весит 1,46 кг, разумеется, полностью заряженная ;)

• Емкость батареи велосипеда составляет 5800 мАч (208,8 Втч). Для вашего бессмысленного сравнения это больше, чем 5 iPad Pro 12.9'!

Шаг 17

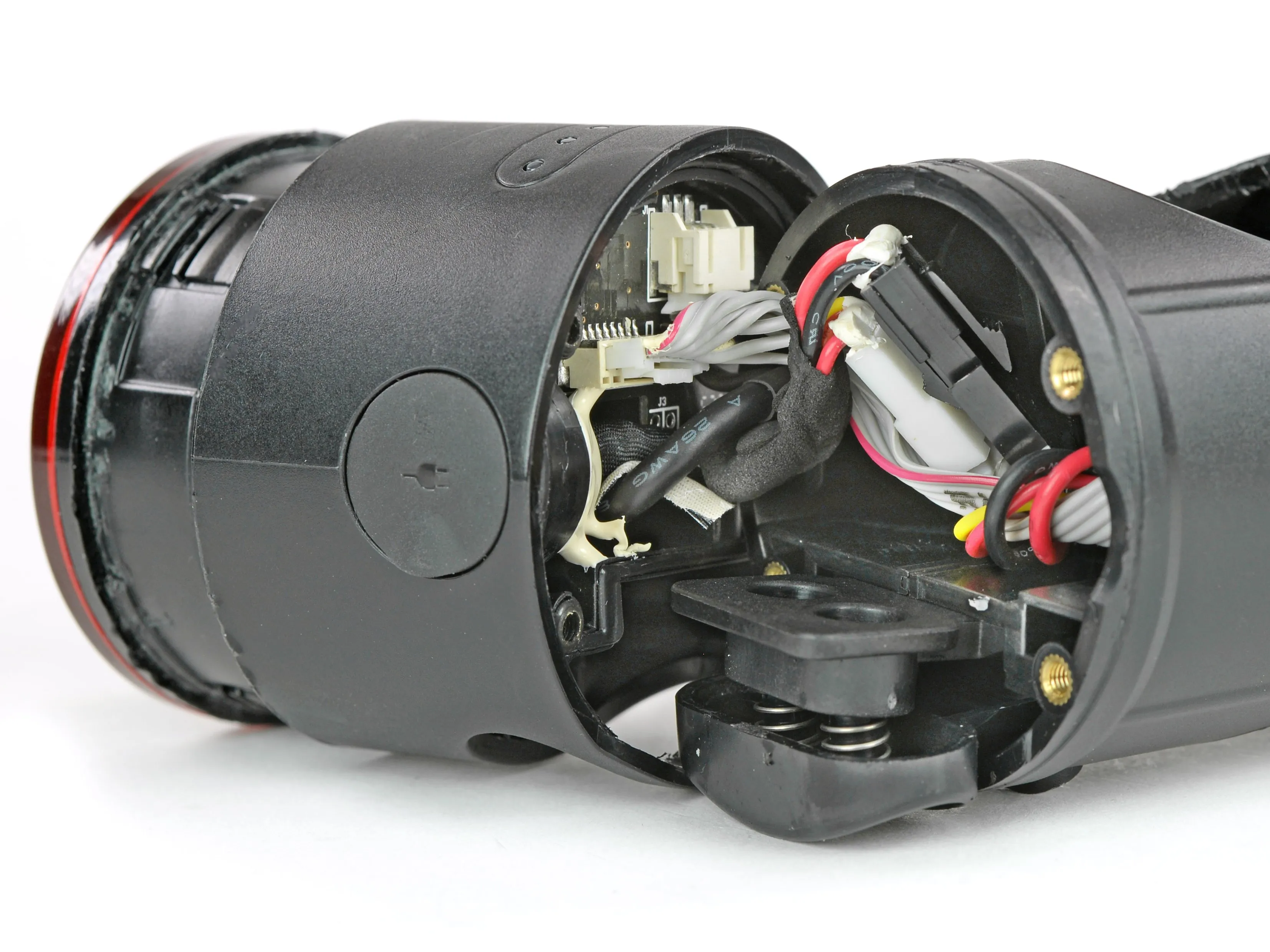

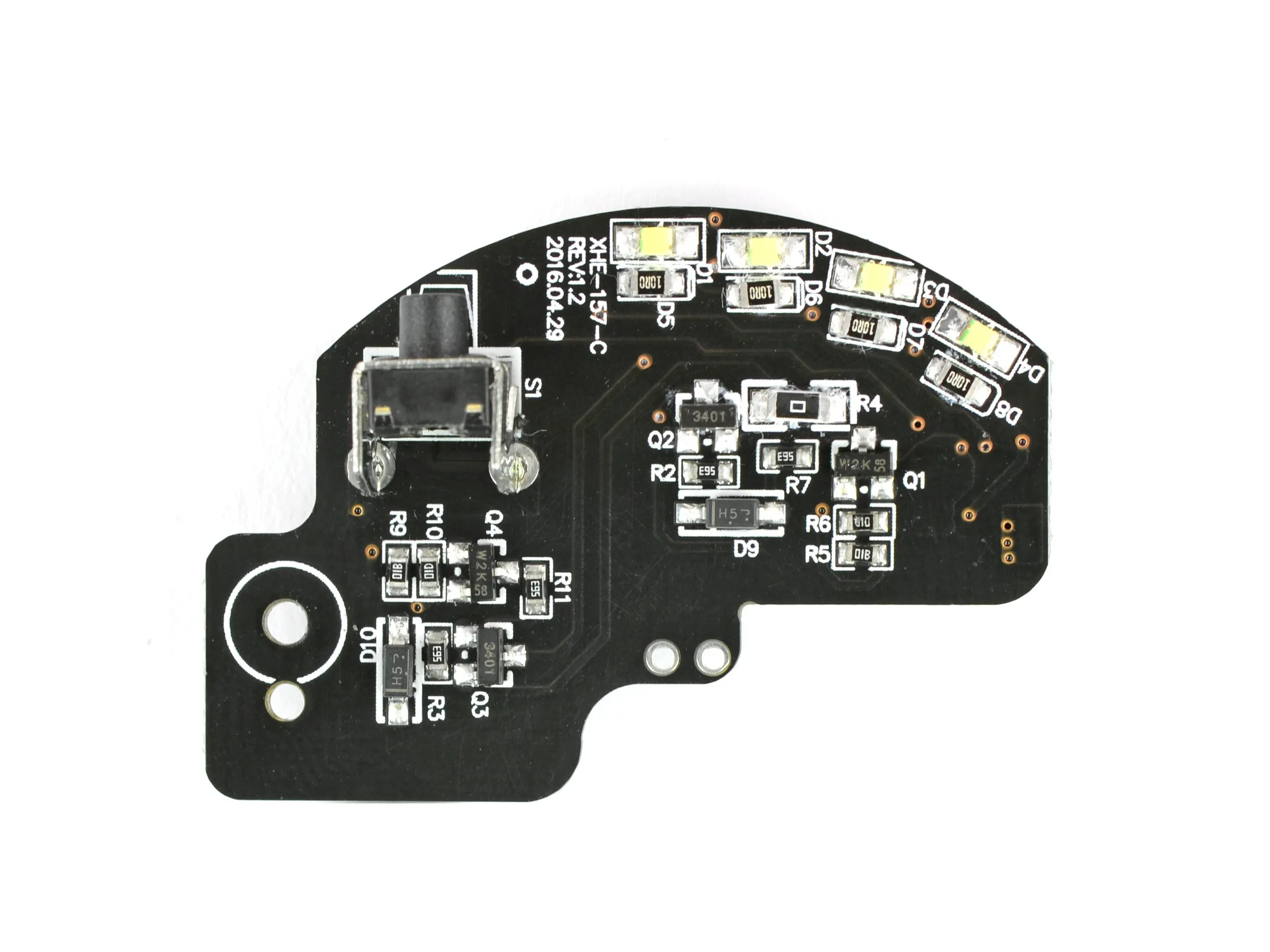

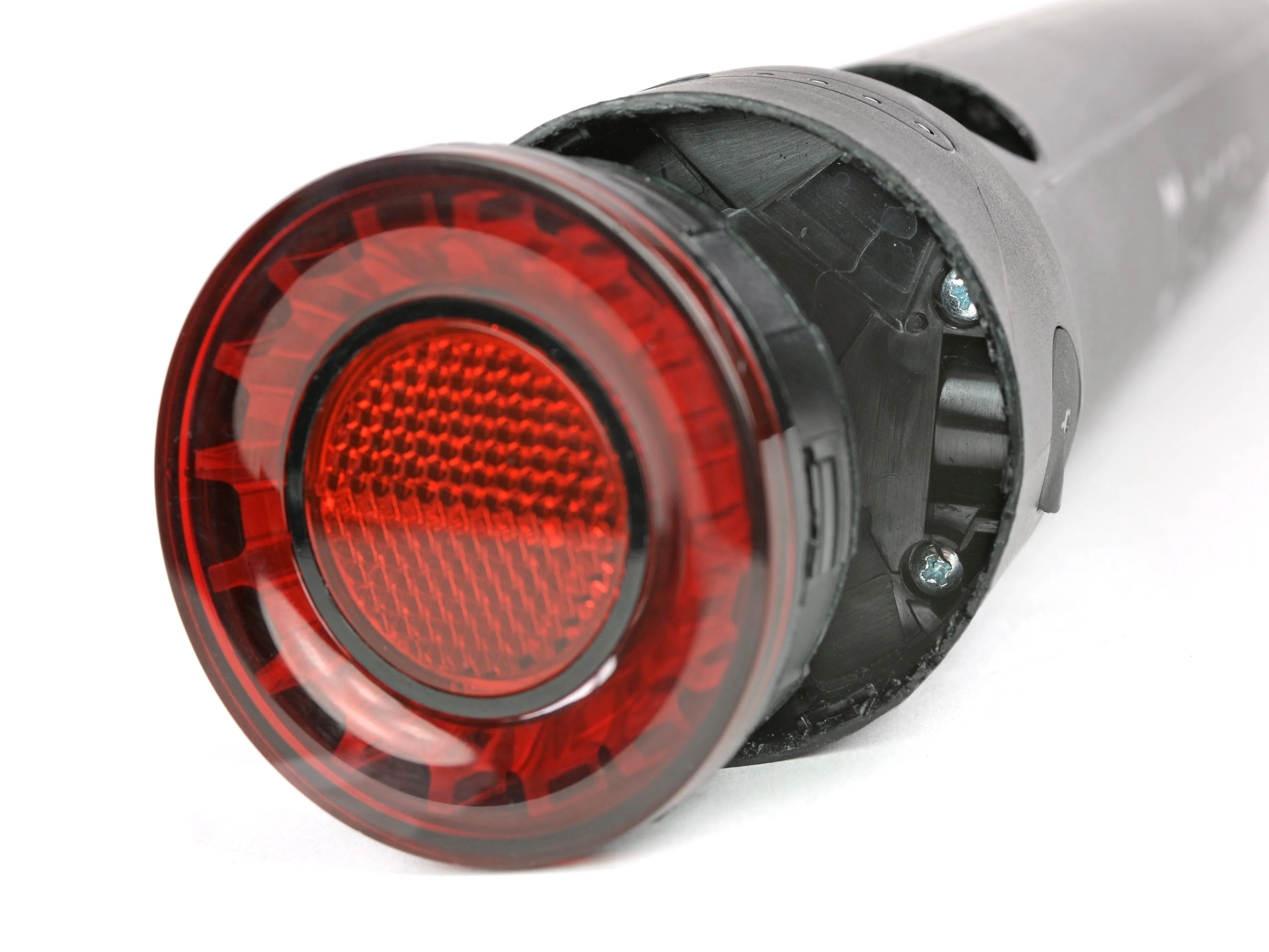

• Мы начинаем отсоединять задний фонарь, кабель удерживает его на месте, но это дает нам доступ к некоторым скрытым винтам. Это, в свою очередь, открывает нам доступ к внутренностям.

• Массивный кабель ведет от порта зарядки к батареям и BMS (Battery Management System) на другом конце, а также к светодиодной плате за задним фонарем.

• Мы отсоединяем эту плату и обнаруживаем несколько секретов. Она управляет задним светодиодным массивом, а также несколькими светодиодами состояния в верхней части трубки (вероятно, для индикации активности батареи).

Комментарии к шагу

У меня возникли проблемы с извлечением заднего фонаря. Он сильно застрял в корпусе. Какое усилие следует применить? Должен ли я вращать его? Или потянуть?

Мы использовали сверхпрочную присоску для лучшего сцепления. Попробуйте повернуть ее против часовой стрелки. Она сидит очень плотно.

Мне пришлось использовать нож для охоты и ремесла, чтобы медленно раздвинуть его, а затем отсоединить присоску после ослабления.

Не могли бы вы показать напряжение на выходе зарядного устройства?

Шаг 18

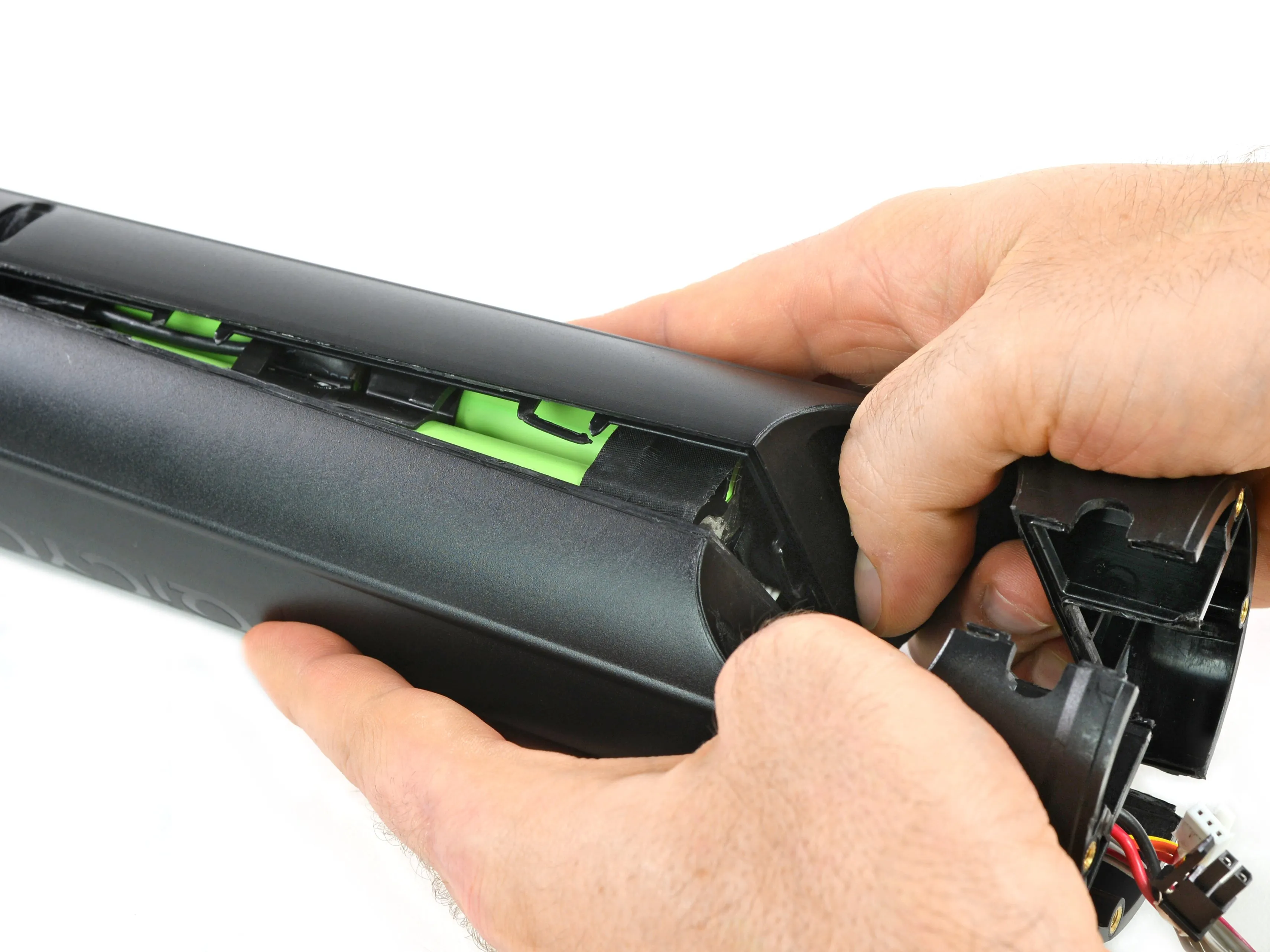

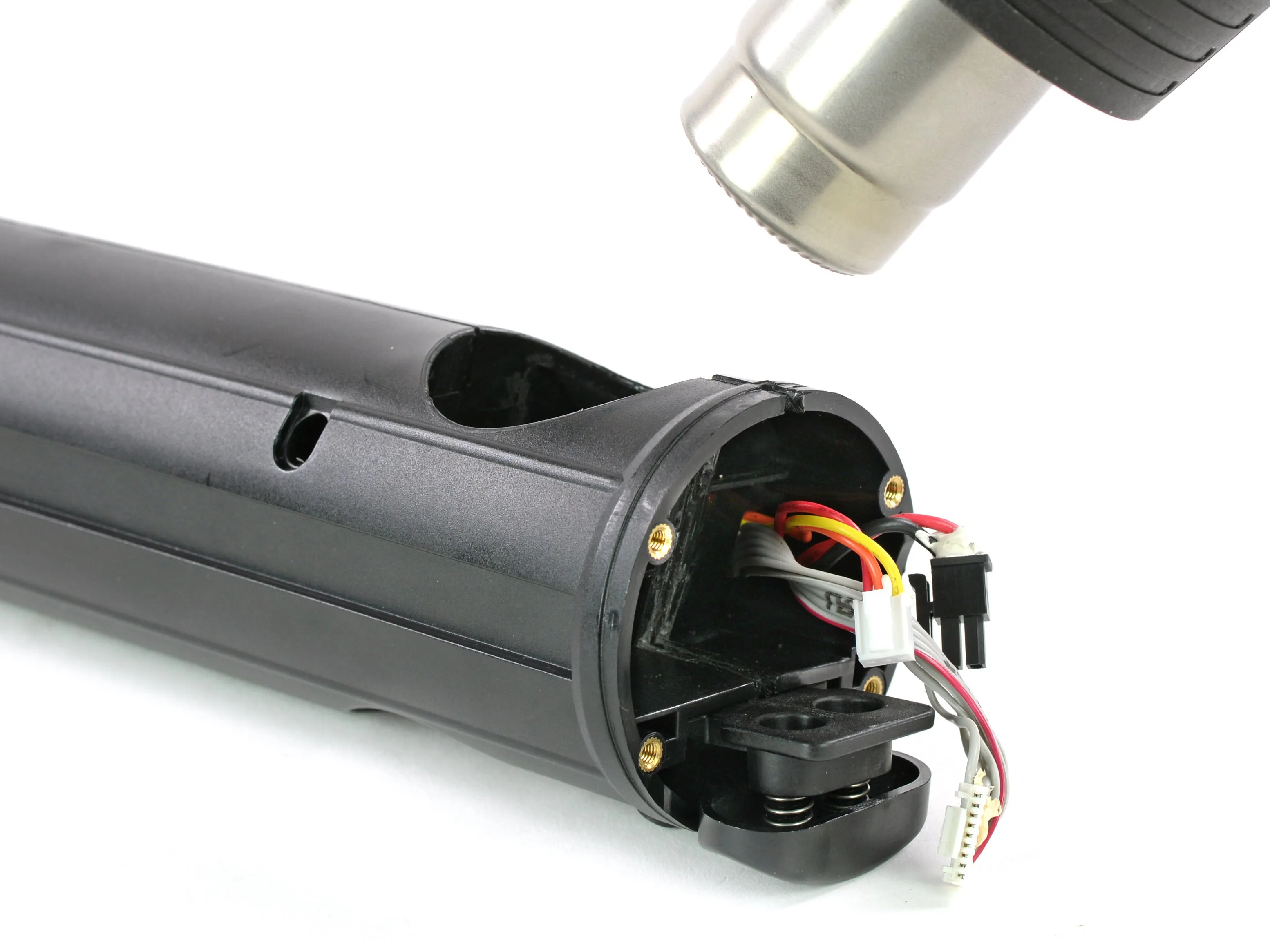

• Главный батарейный отсек - это крепкий орешек. Пять винтов (скрытых труднооткрываемыми крышками) - это далеко не все, что удерживает этот корпус вместе.

• Когда нам наконец удается добиться успеха с помощью мягкого нагрева и 'хорошей вибрации', мы открываем корпус, ломая при этом одноразовые зажимы. Плохие новости для замены элементов питания.

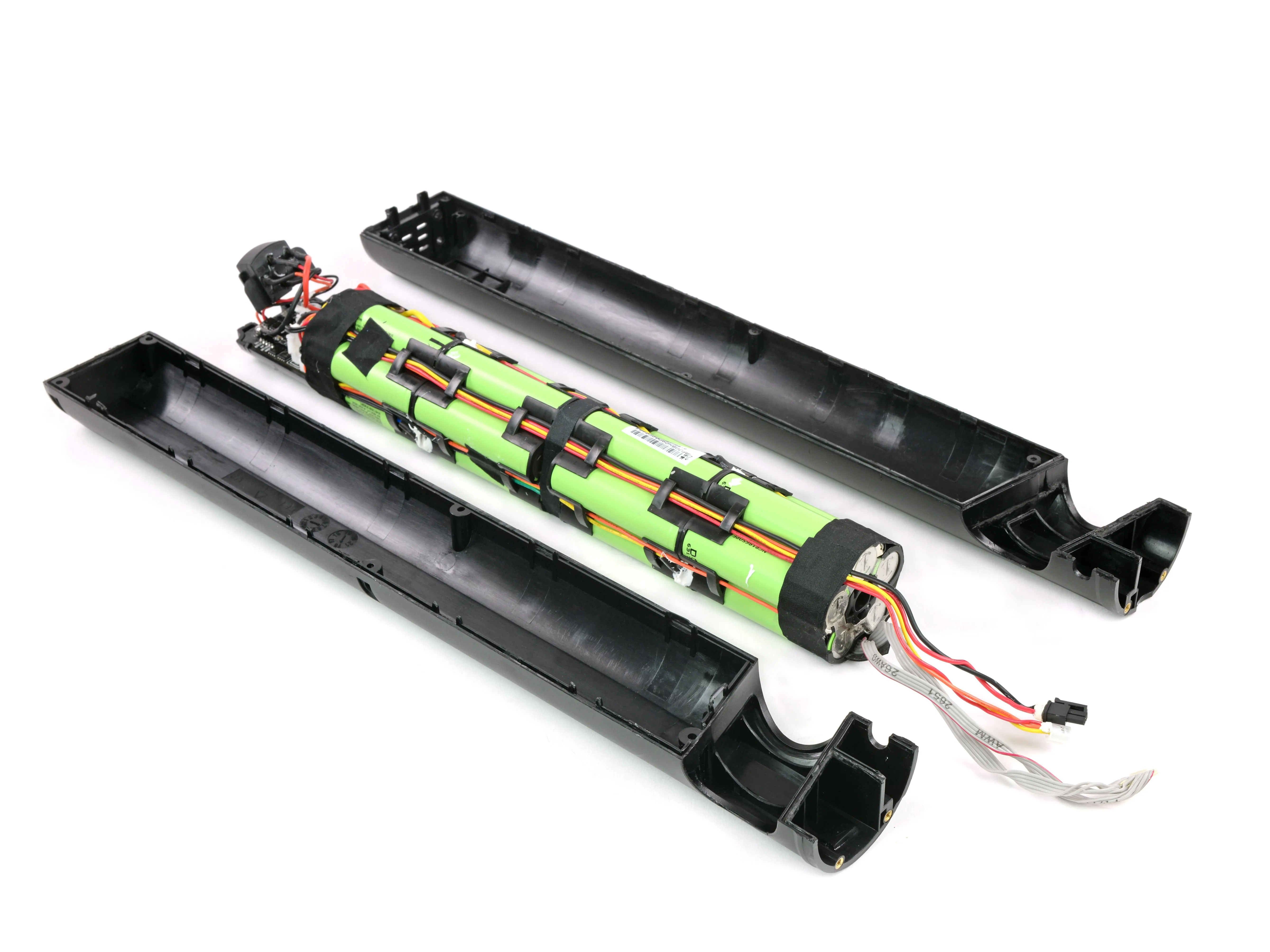

• Наконец-то мы добрались до приза: 20 литий-ионных аккумуляторов Panasonic NCR18650PF! Panasonic - хороший (безопасный) бренд, поэтому зарядка должна быть легкой, даже если индивидуальная замена не будет такой.

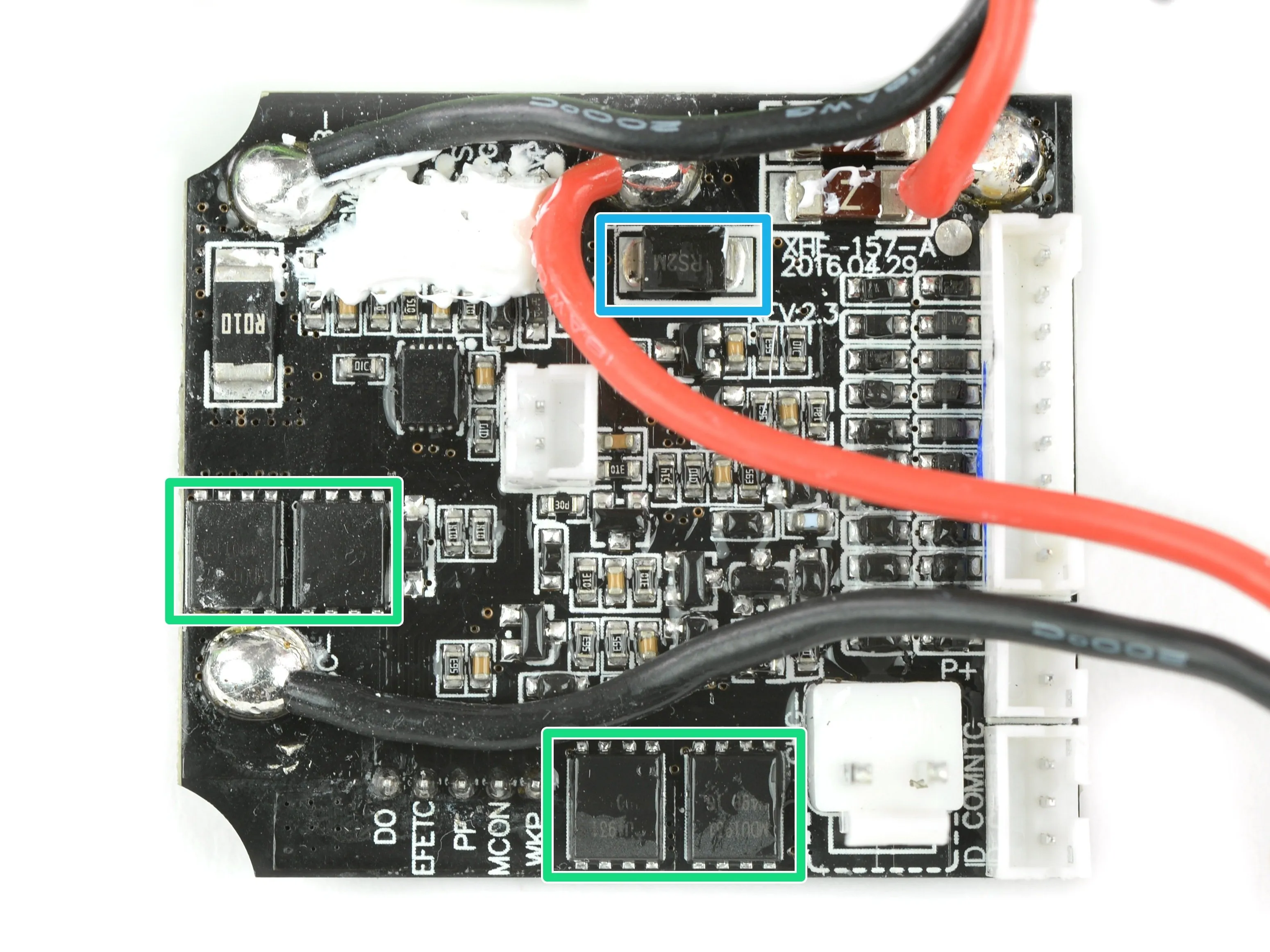

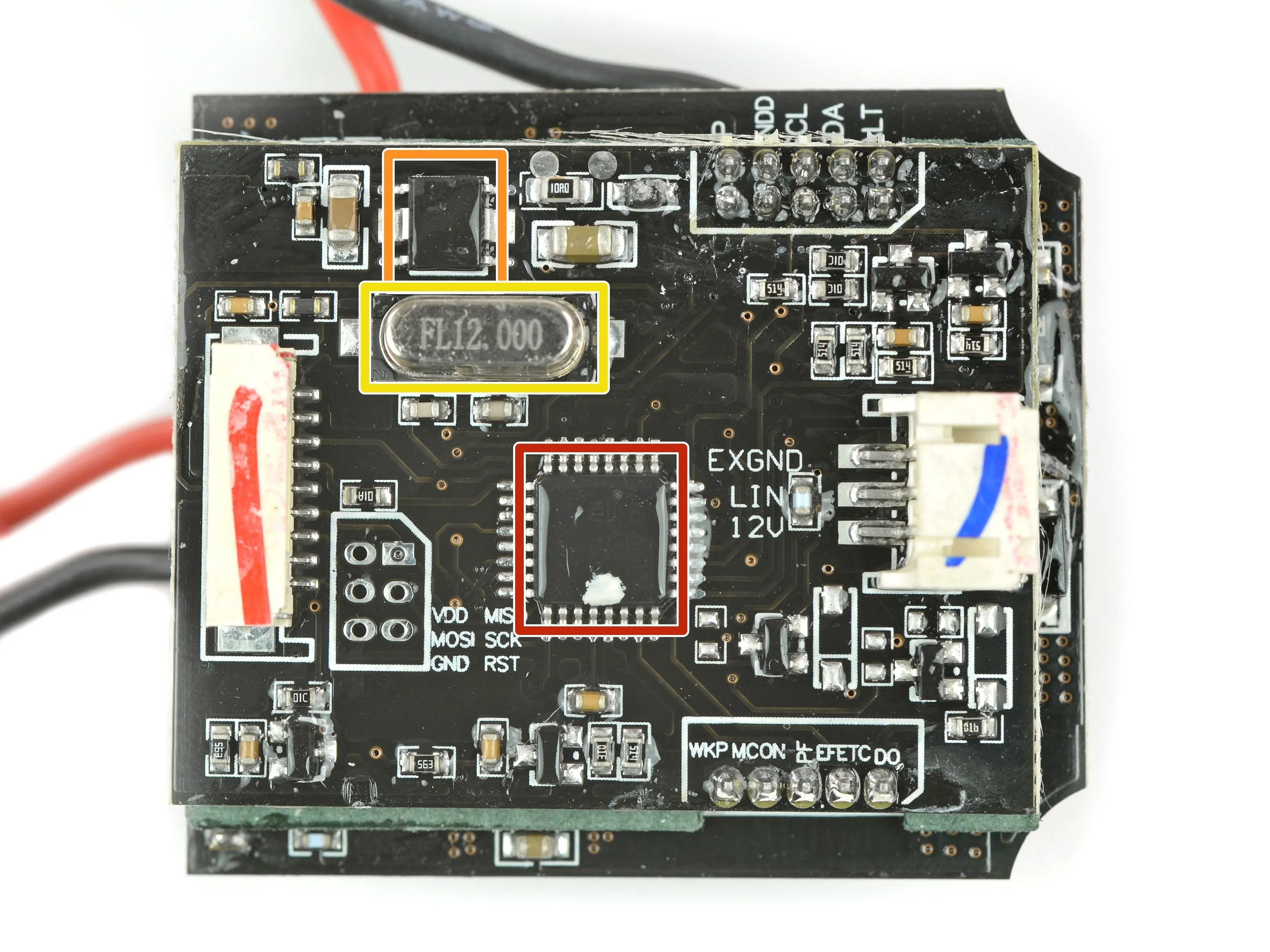

• В аккумуляторном блоке также имеется плата системы управления батареей (BMS).

Комментарии к шагу

Можно ли подключить литий-ионный аккумулятор 42v к порту зарядки, чтобы заряжать аккумуляторную батарею велосипеда?

@Wodan: вам удалось это сделать? Меня это тоже интересует.

Здравствуйте, я собираю и ремонтирую аккумуляторные блоки для велосипедов, см. ebike-workshop.com, да, было бы возможно зарядить этот блок, используя отдельный блок, но проблема в том, что:

- дополнительный блок подает слишком большой ток, плата зарядки BMS будет разрушена или остановит эту 'супер-зарядку', так как она не предназначена для токов выше 2-3 ампер. Более высокие токи зарядки также сократят срок службы внутренних элементов 18650

Что вам нужно, так это дополнительный внешний 36-вольтовый (с предохранителем!) аккумуляторный блок, который подключается непосредственно к батарее + - и увеличивает внутреннюю емкость, как я предлагал для M365 E-Scooter на моем сайте. Он будет постоянно подключен и может быть заряжен с помощью оригинального зарядного устройства.

Есть парень, который создает оболочку батареи, как оригинальная батарея, но вместо этого он просто приводит + - разъемы к задней части для легкого подключения внешнего блока аккумуляторов. он находится на приложение называется telegram и его имя @esedust связаться с ним, если вы хотите прикрепить большие блоки аккумуляторов.

Кто знает, можно ли заменить элементы на более емкие?

Да, кажется, можно заменить ячейки с большей емкостью, чем оригинальные 2900mAH, но при этом убедитесь, что вы купили правильный формат 18650 с рейтингом непрерывного разряда не менее 10A. Я советую купить еще несколько ячеек, чтобы проверить, что все ячейки примерно одинаковые (не уверен, что нужно проверять и с помощью чего?).

Какие инструменты или технические работы необходимы для замены элементов после вскрытия батареи?

Не могли бы вы рассказать больше о мягкой вибрации?

Я пытался открыть батарею без особого успеха. Пока что мне удалось отломить часть возле подседельного штыря. Я использовал все свои силы, чтобы открыть его, но безуспешно.

Есть ли у вас дальнейшие советы и рекомендации?

В конце концов, мне удалось открыть его, создав рычаг, чтобы усилить усилие для его открытия. К моему собственному удивлению, моя батарея содержала ячейки Samsung 29E. Элементы батареи были собраны очень хорошо, с несколькими защитными механизмами, включая тепловой датчик.

Я вытащил ячейки и BMS. Затем я подключил новую батарею непосредственно к GND и VCC. Я сделал пробную поездку на 5 км, и все работает хорошо.

Несколько замечаний:

- подсветка больше не работает

- дисплей всегда показывает 'низкое напряжение'

Здравствуйте, я пытаюсь заменить оригинальную батарею на другую. Не могли бы вы прислать мне несколько фотографий или предоставить мне диаграмму контроллера с контактами, которые идут к батарее, так как батарея имеет только красный + и черный-, а контроллер имеет 5 контактов, идущих. Я был бы очень благодарен, если бы вы могли помочь и отправить картинку или объяснить, как подключить батарею. Вот моя почта: robotiger@gmail.com

Шаг 19 Система управления аккумулятором

• На плате расположено множество резисторов. Но особенно выделяются эти компоненты:

• An ATMEL MEGA 328P MCU для управления батареей

• Ablic (ранее Seiko Instruments) S-1142B33H-E6T2U LDO-регулятор 200 мА

• Кварцевый кристаллический генератор FL12.000 12 МГц

• На другой стороне мы находим вот это:

• Magnachip MDU1931 одноканальный n-канальный траншейный MOSFET (x4)

• Выпрямитель RS2M

Комментарии к шагу

Интересно, будет ли BMS в Zellentausch abschaltet, или это Möglich есть, um z-Bsp Leistungsfähigere Zellen einzubauen, wie ich es unter www.ebike-workshop.com mache: 3500maH Samsung, dann hätte der Akku 7aH.

Я сделал учебник по изменению логотипа пользовательских ботинок для Qicycle:

https://youtu.be/emMwQ-Tpyqk

Alguien sabría decirme donde se encuentra el sensor de temperatura en la placa bms? mi cargador no carga y creo que puede ser por un fallo entre la batería y el cargador por el dichoso sensor que le puede alertar de temperatura alta y deja de cargar y la luz del cargador se queda en rojo intermitente

Причины, по которым батарея не заряжается, - неисправность платы управления батареей.

Обычно плата управления подает 100v+, но неисправная плата подает только 50v.

Кто-нибудь знает информацию о ремонте без замены платы управления?

Спасибо.

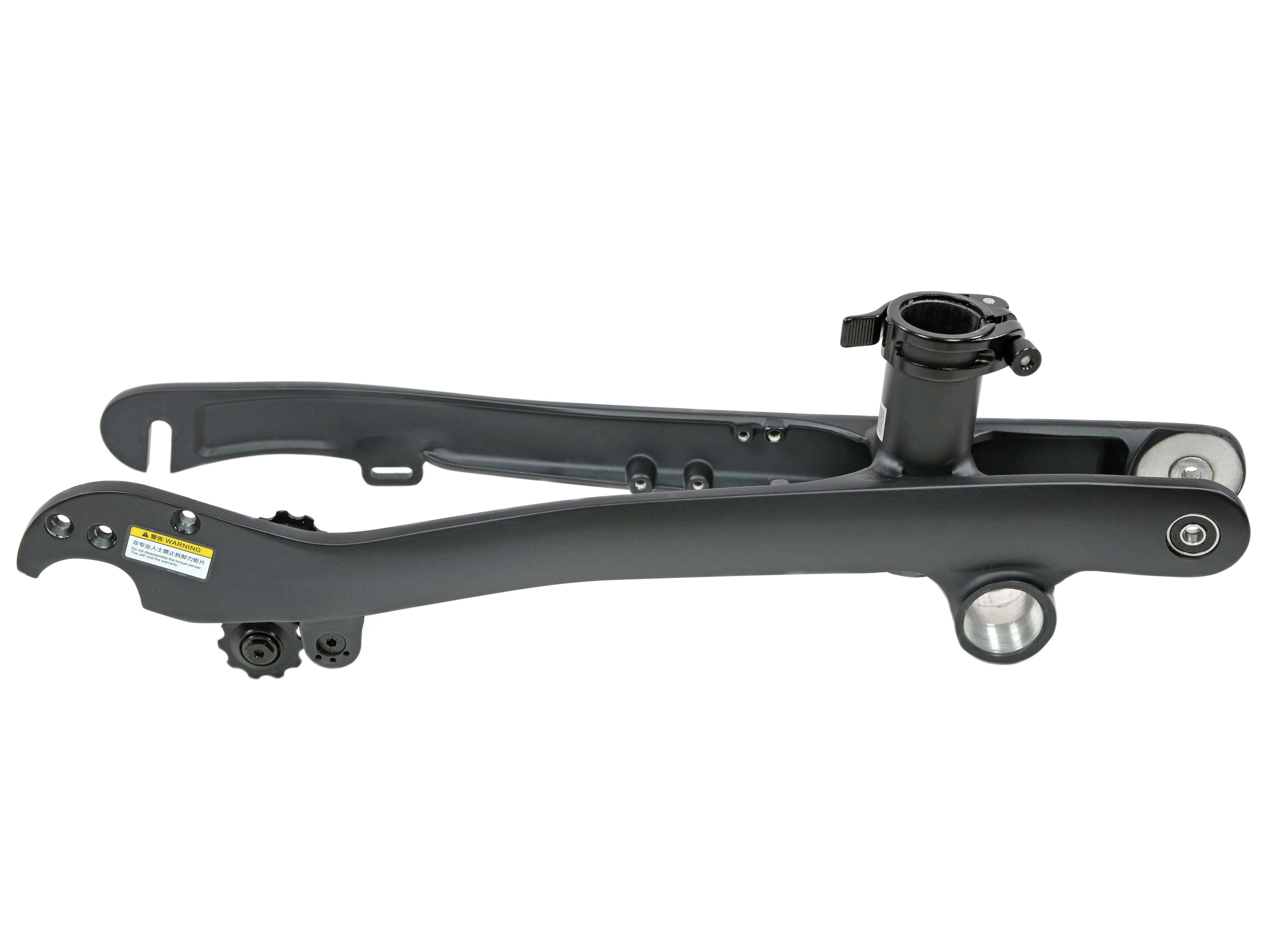

Шаг 20

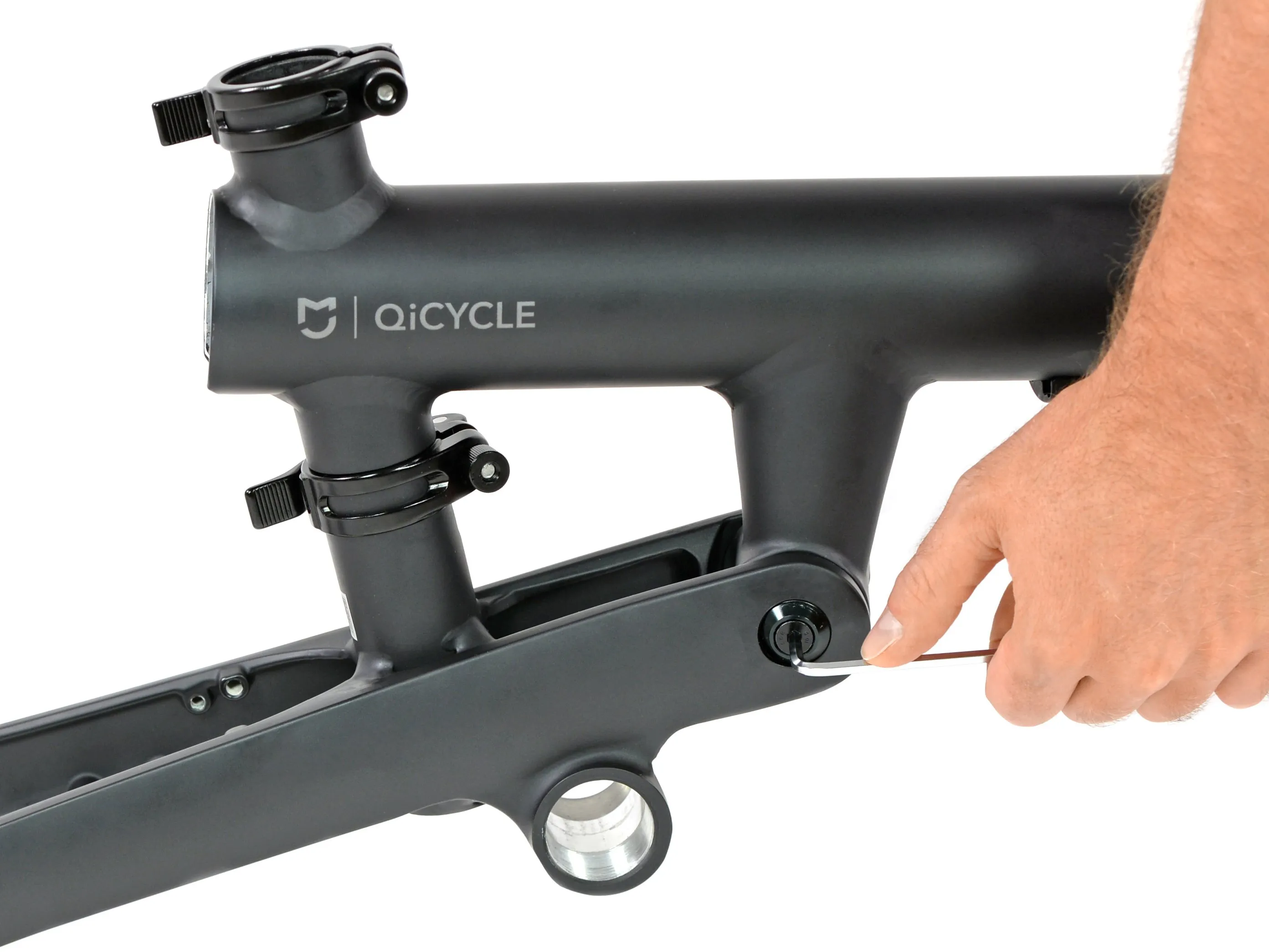

• Мы возвращаемся к корпусу велосипеда, чтобы разобрать его еще немного, прежде чем приступить к работе с электроникой.

• Главный шарнир велосипеда - задняя поворотная вилка - крепится к верхней трубе простым шестигранным болтом.

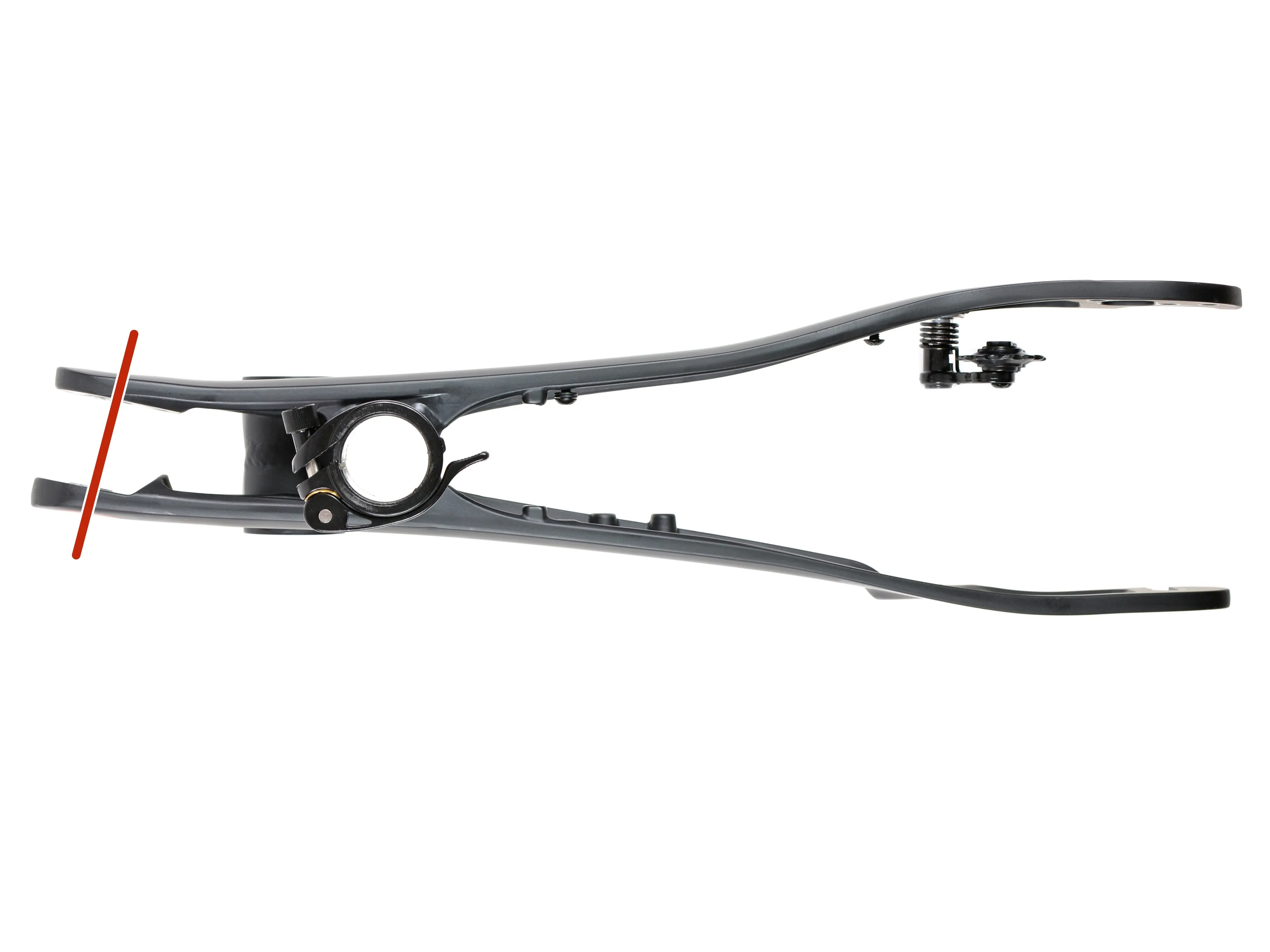

• Когда он отсоединен от рамы, мы можем четко видеть наклонный асимметричный шарнир.

• Эта уникальная форма позволяет ему оставаться на одной линии с велосипедом во время движения, а в сложенном состоянии качаться рядом с передним колесом.

Шаг 21

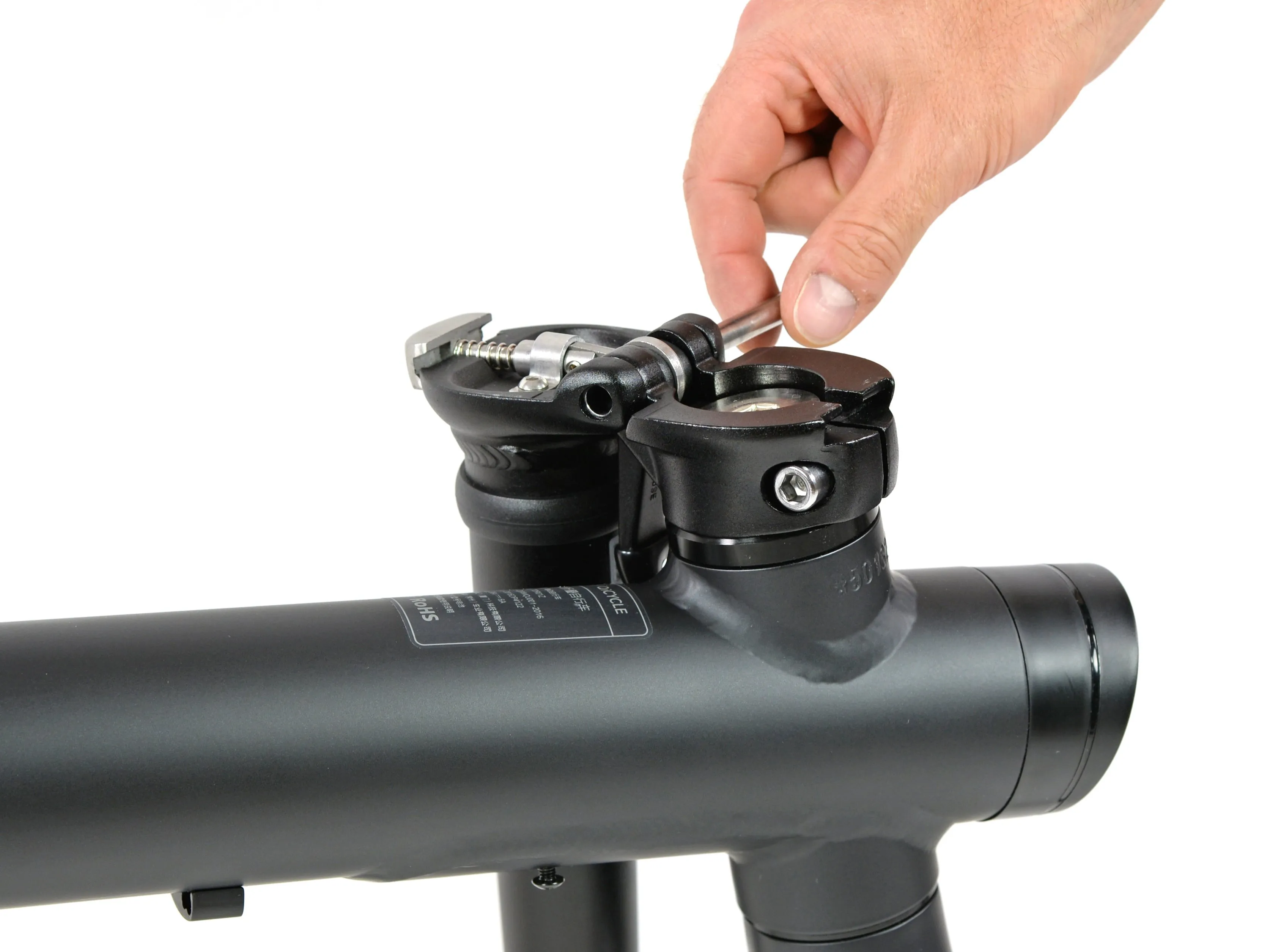

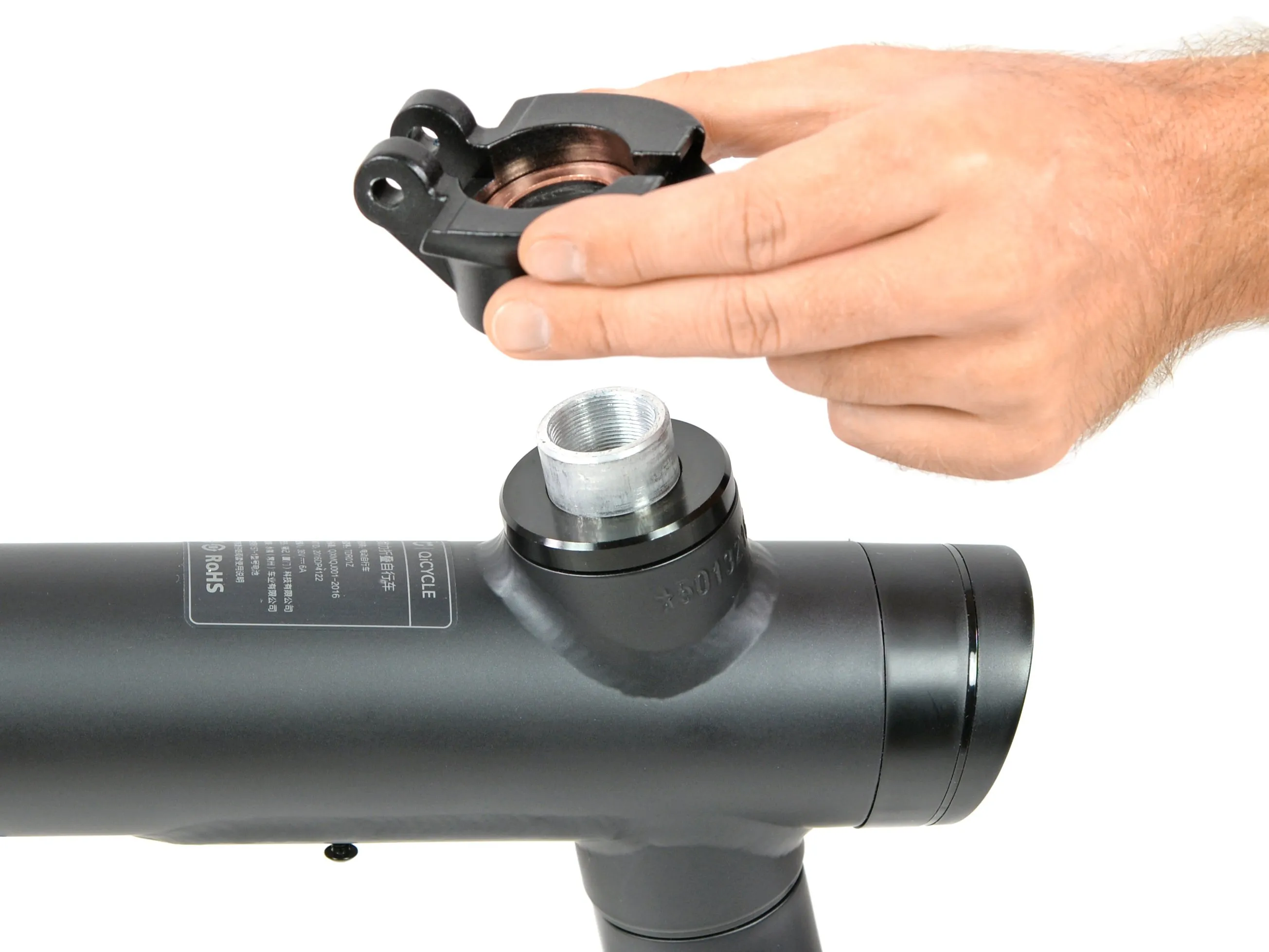

• Второй важный элемент компактности - складные руль и шток. Сам механизм очень крут и легко разбирается, если потянуть за штырек.

• Чтобы снять переднюю вилку с шарнира, мы воспользуемся необычным, но необходимым для ремонта велосипеда шестигранным ключом на 10 мм.

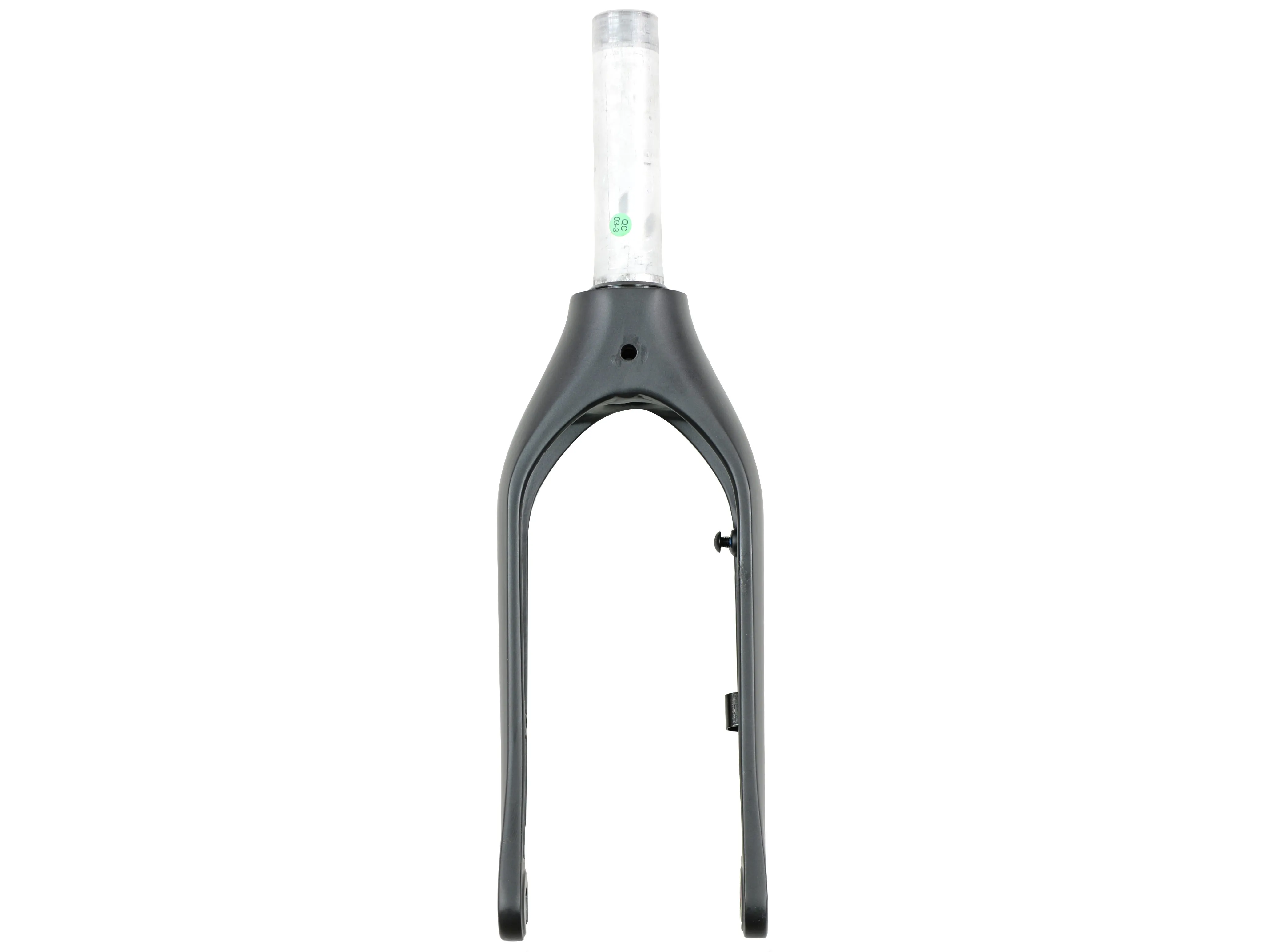

• Передняя вилка отлита как единая деталь из алюминия и весит всего 0,71 кг, что не намного больше футбольного мяча!

Комментарии к шагу

Не могли бы вы предоставить подробные размеры вилки?

Моя вилка сломалась. Удалось ли вам узнать размеры или найти, где можно купить новую?

Вилка достаточно широкая для установки роликового тормоза, но они не установили проставку. Кроме того, ось длиннее со стороны шестерни, как вы можете видеть на фотографии в этом руководстве. С внутренней стороны вилки была установлена еще одна шайба против вращения, но она не очень толстая, так как предполагается, что под гайку нужно добавить стопорную шайбу. Я думаю, что между ступицей и вилкой должна быть прокладка толщиной 5 мм или 3 мм, если эта невращающаяся шайба находится внутри вилки. Такая заводская установка, скорее всего, подвергает вилку нагрузкам до тех пор, пока она не сломается.

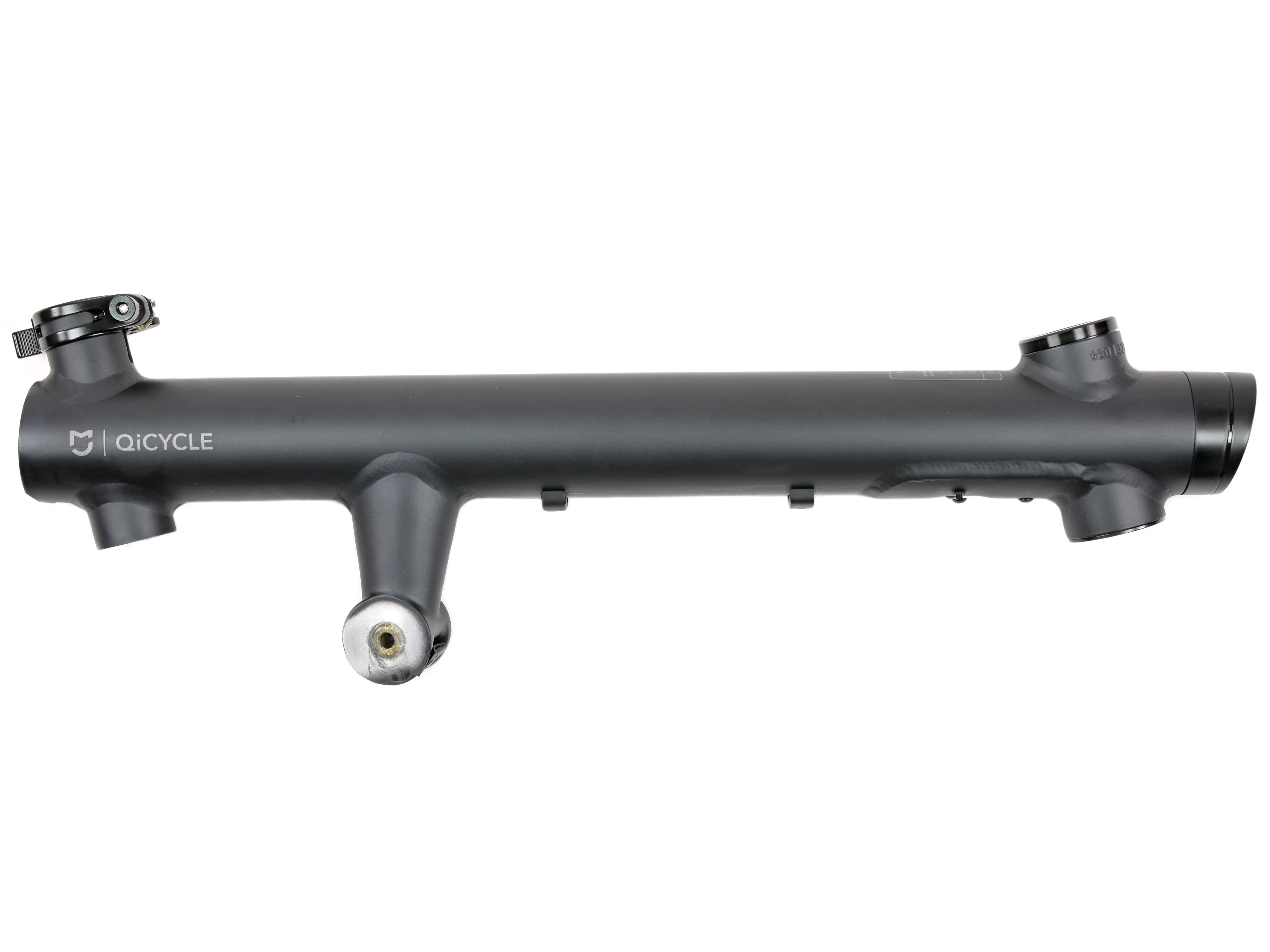

Шаг 22

• Осталась только верхняя труба с фарой и мозгами (подробнее об этом позже).

• Эта алюминиевая центральная часть весит всего 1,36 кг!

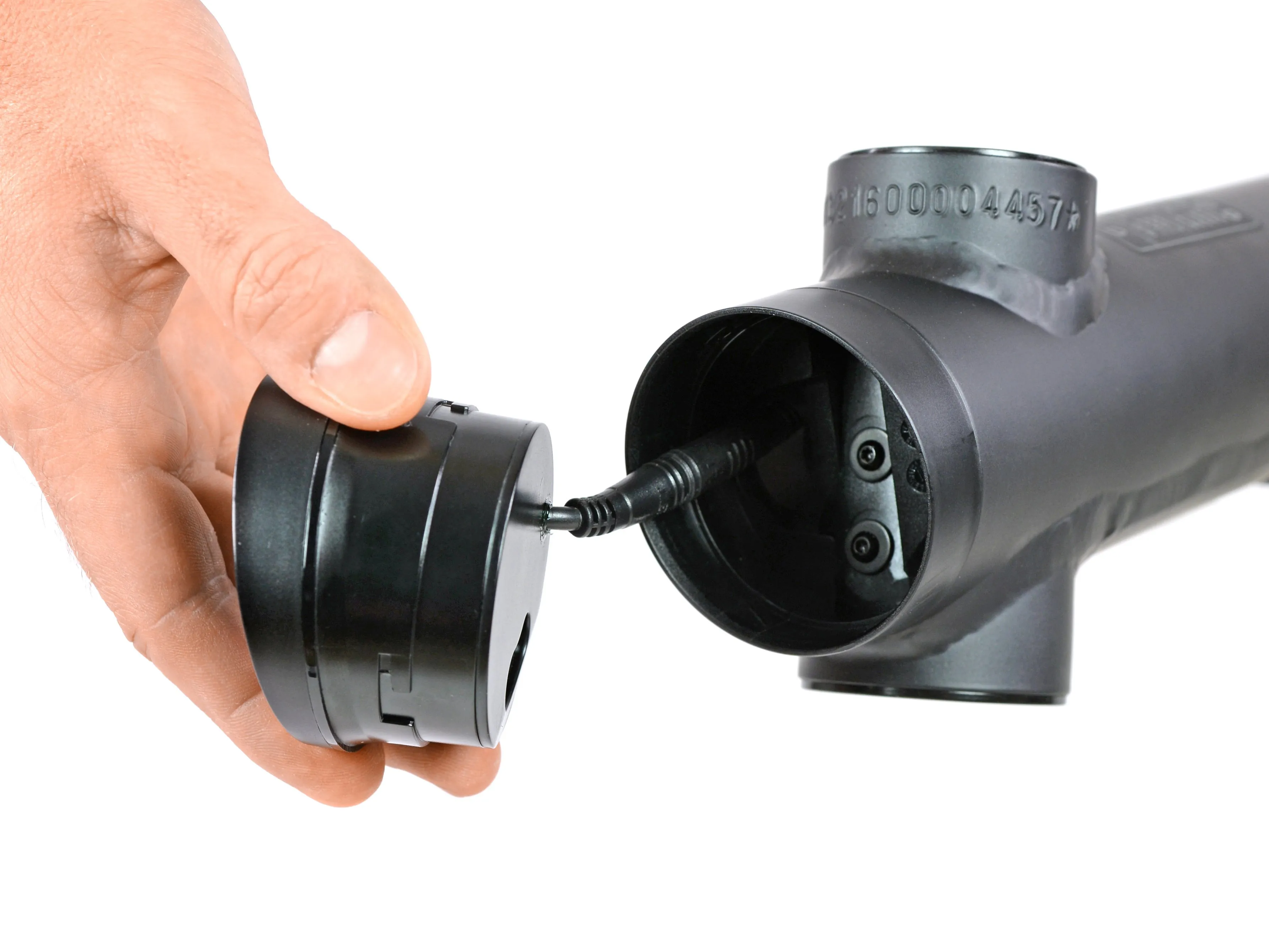

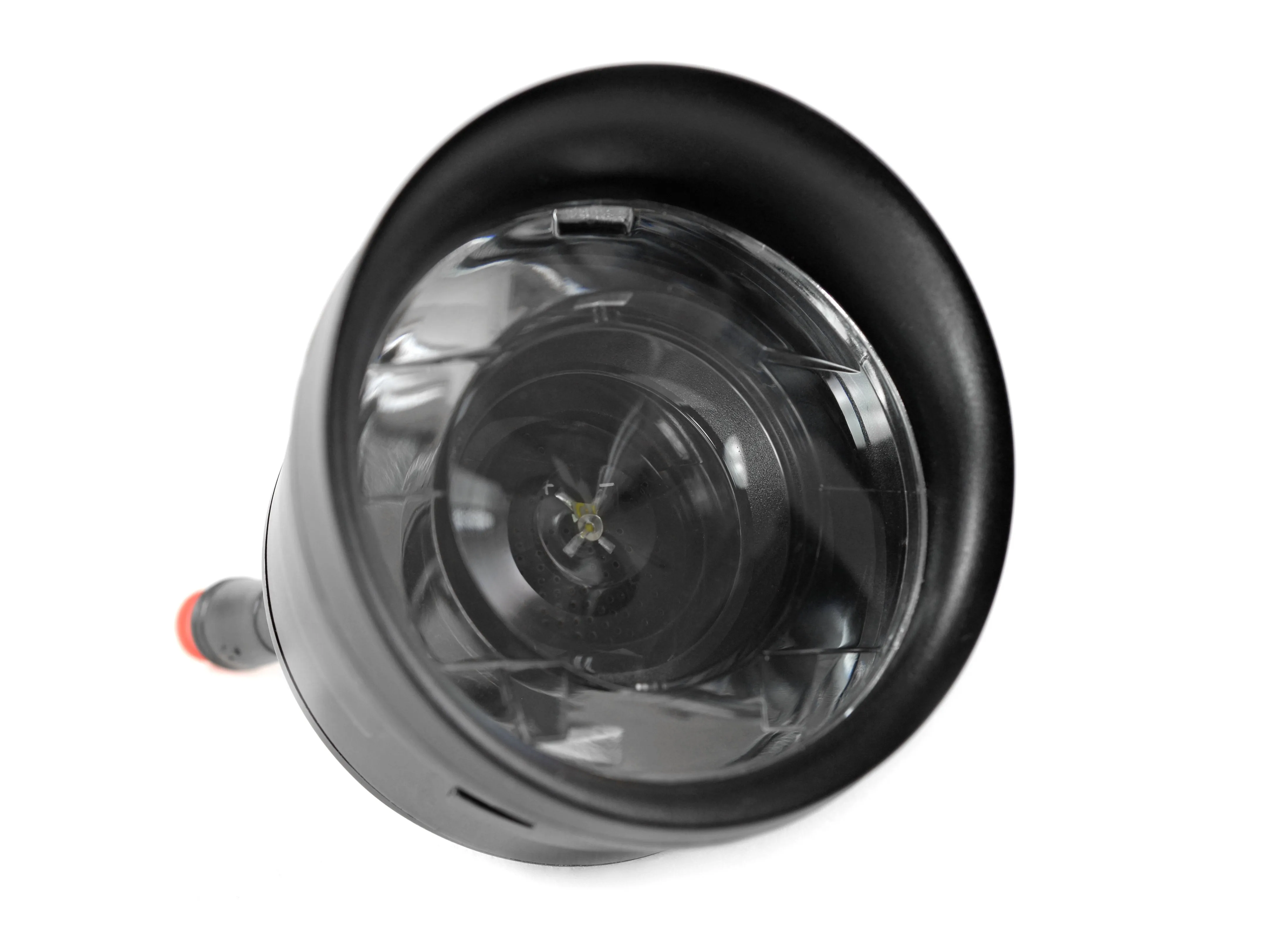

• Сильным движением руки мы можем разблокировать фару и извлечь ее из своего углубления.

• Единственный кабель с простым разъемом держит этот мощный светодиод... под напряжением.

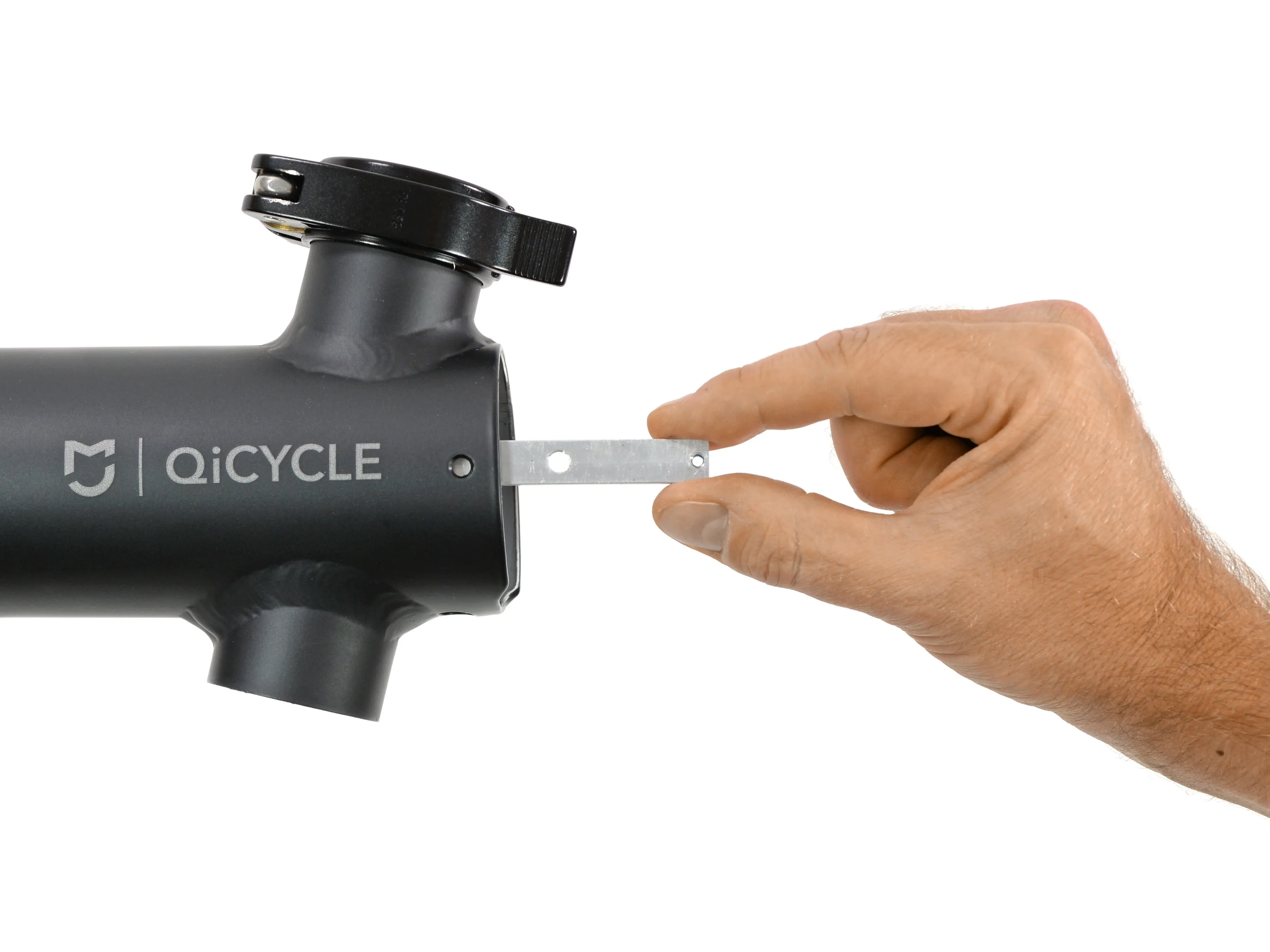

Шаг 23

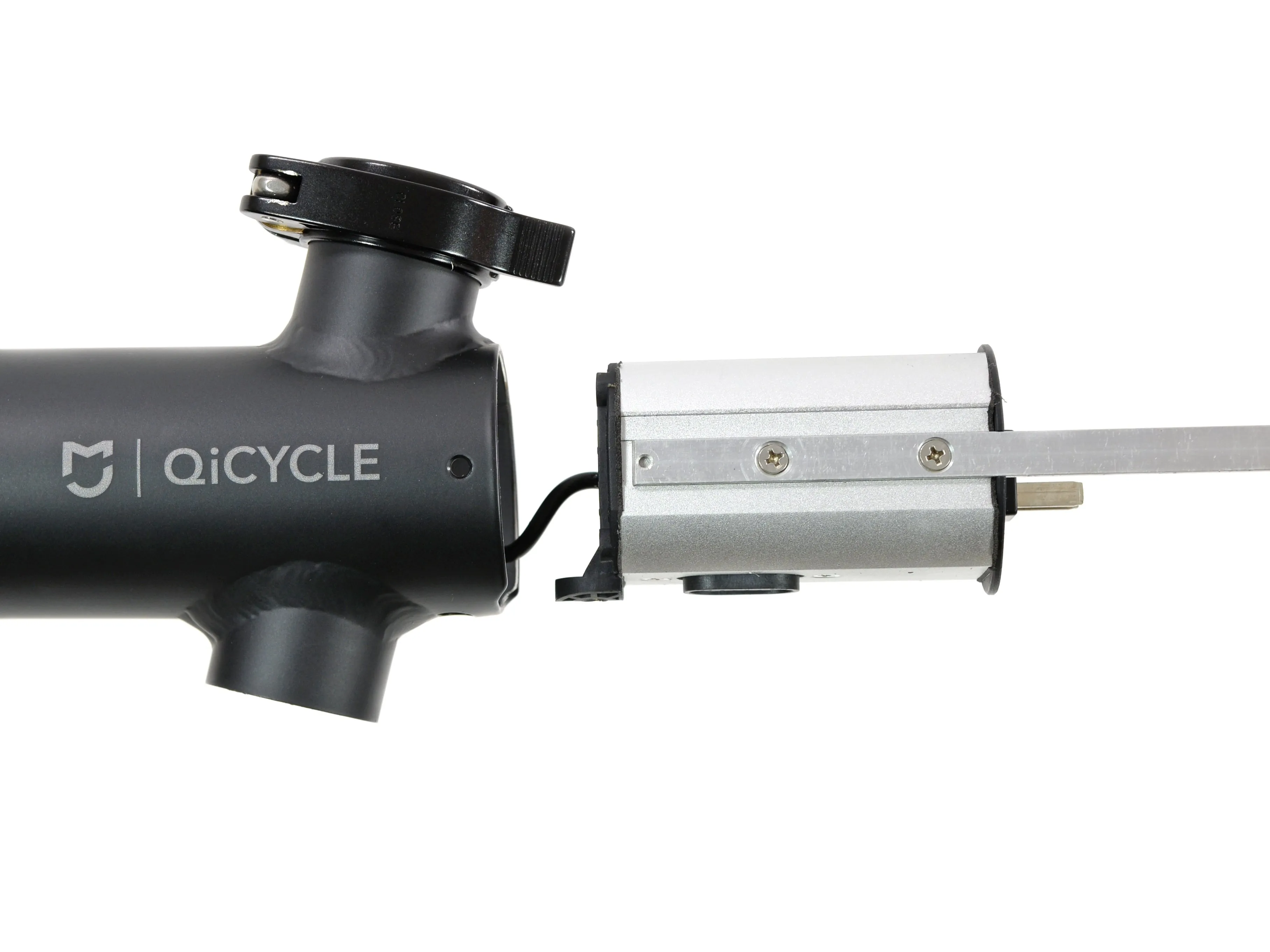

• Блок управления закреплен на удобной ручке, которая крепится к раме двумя простыми винтами.

• Открутив винты, мы можем взять блок управления за направляющую и вынуть его.

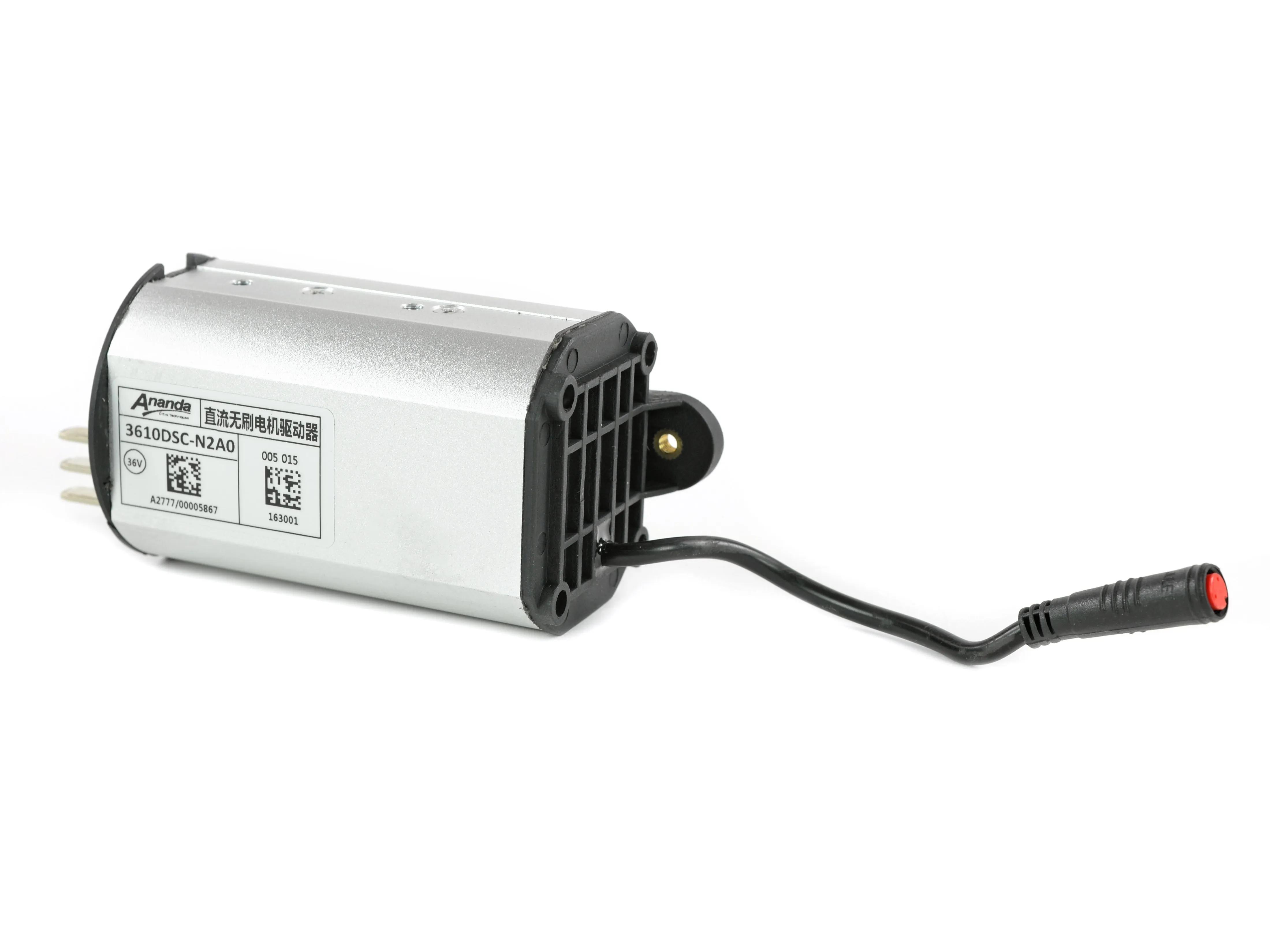

• Мозг этого велосипеда - единый блок управления электровелосипедом от Ananda, производителя многих компонентов для электровелосипедов.

Шаг 24

• Конечно, 'единое целое' для нас мало что значит, мы откручиваем несколько стандартных крестовых винтов и пытаемся открыть неподатливый корпус.

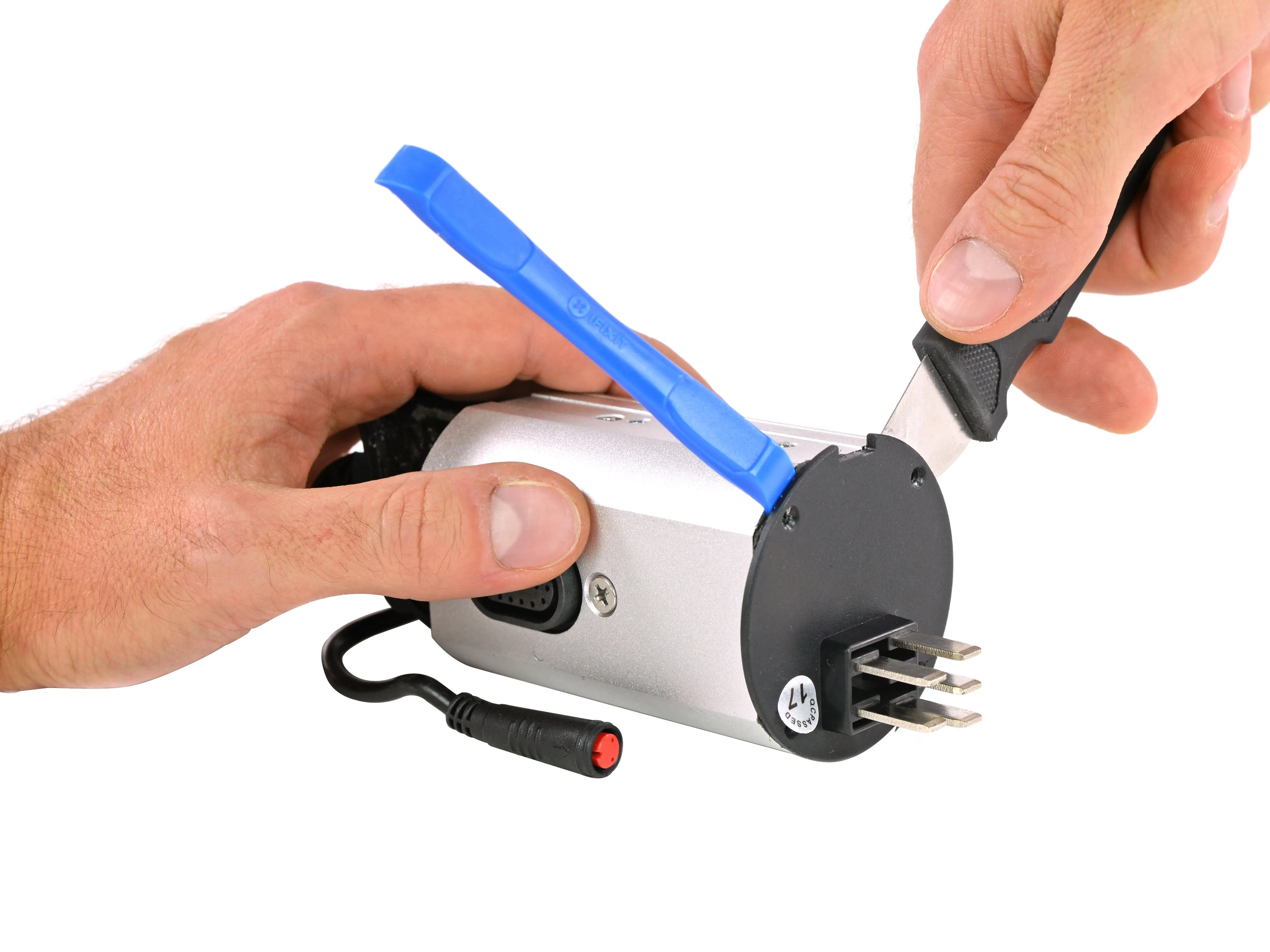

• Мы хватаем Джимми и Делаете.ру Opening Tools и пытаемся вести переговоры - безуспешно, даже с подогревом.

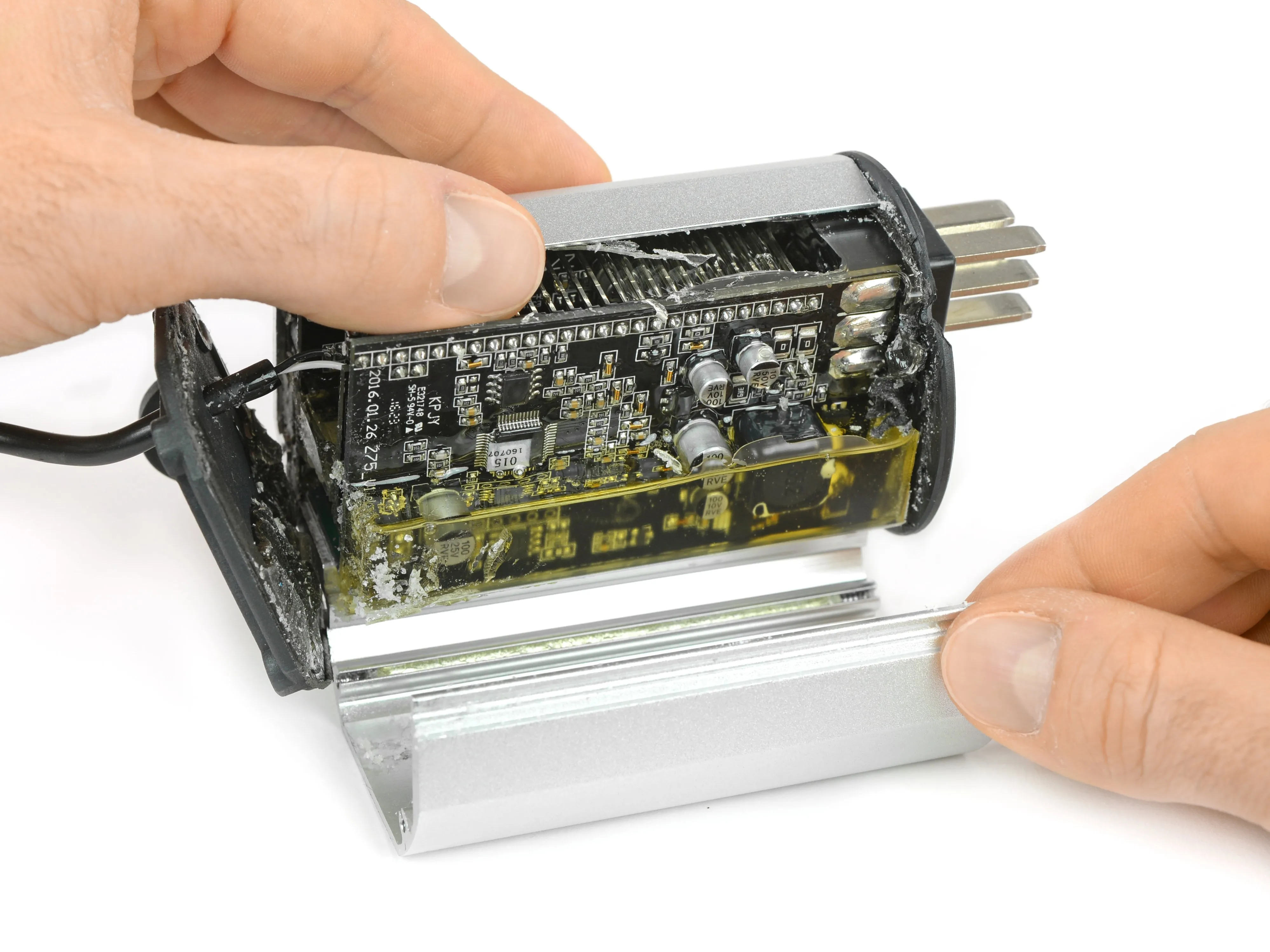

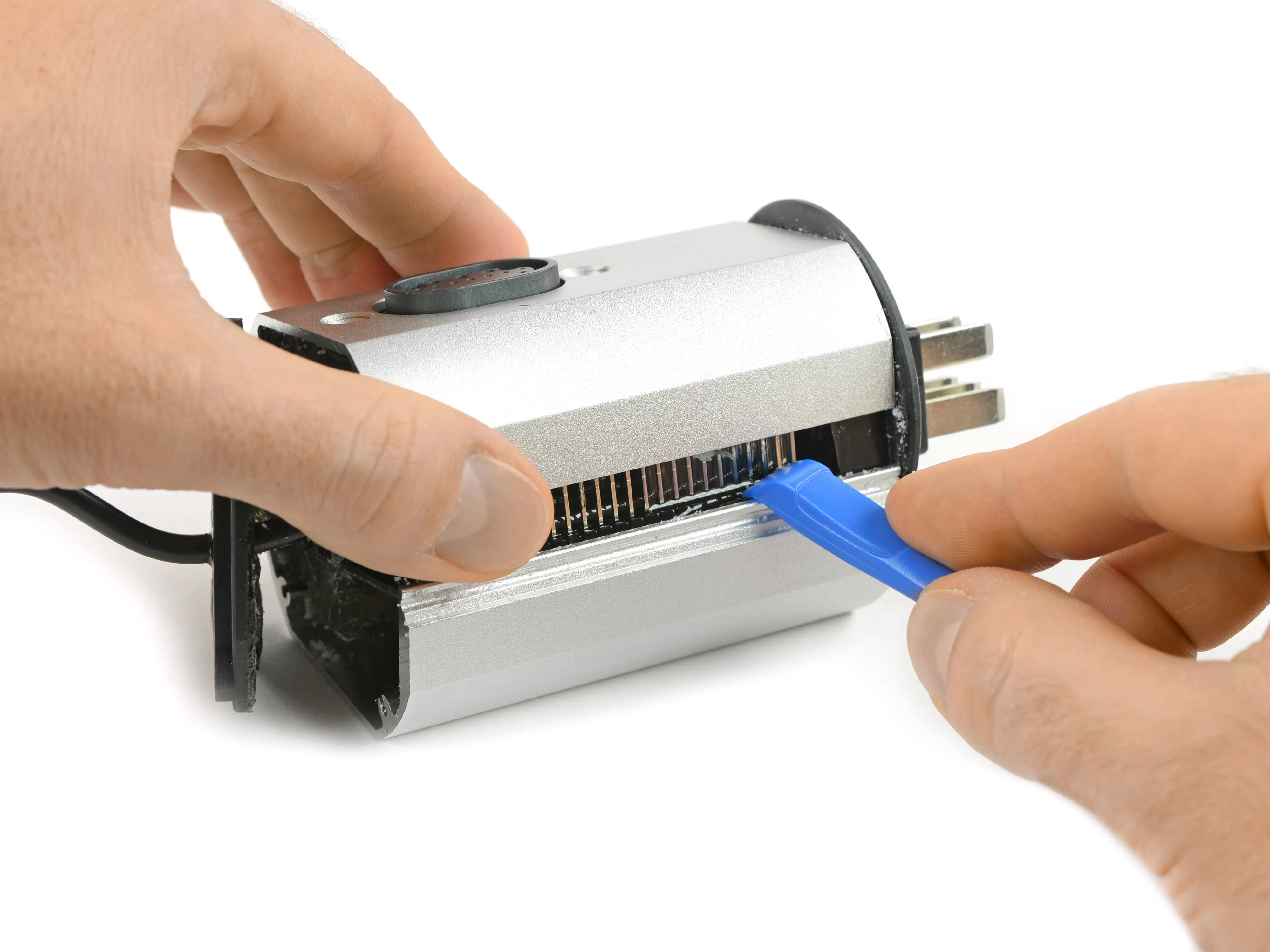

• Мы направляем свои усилия на боковую панель, и то, что мы обнаружили внутри, повергнет вас в шок (люди всегда на это ведутся, верно?).

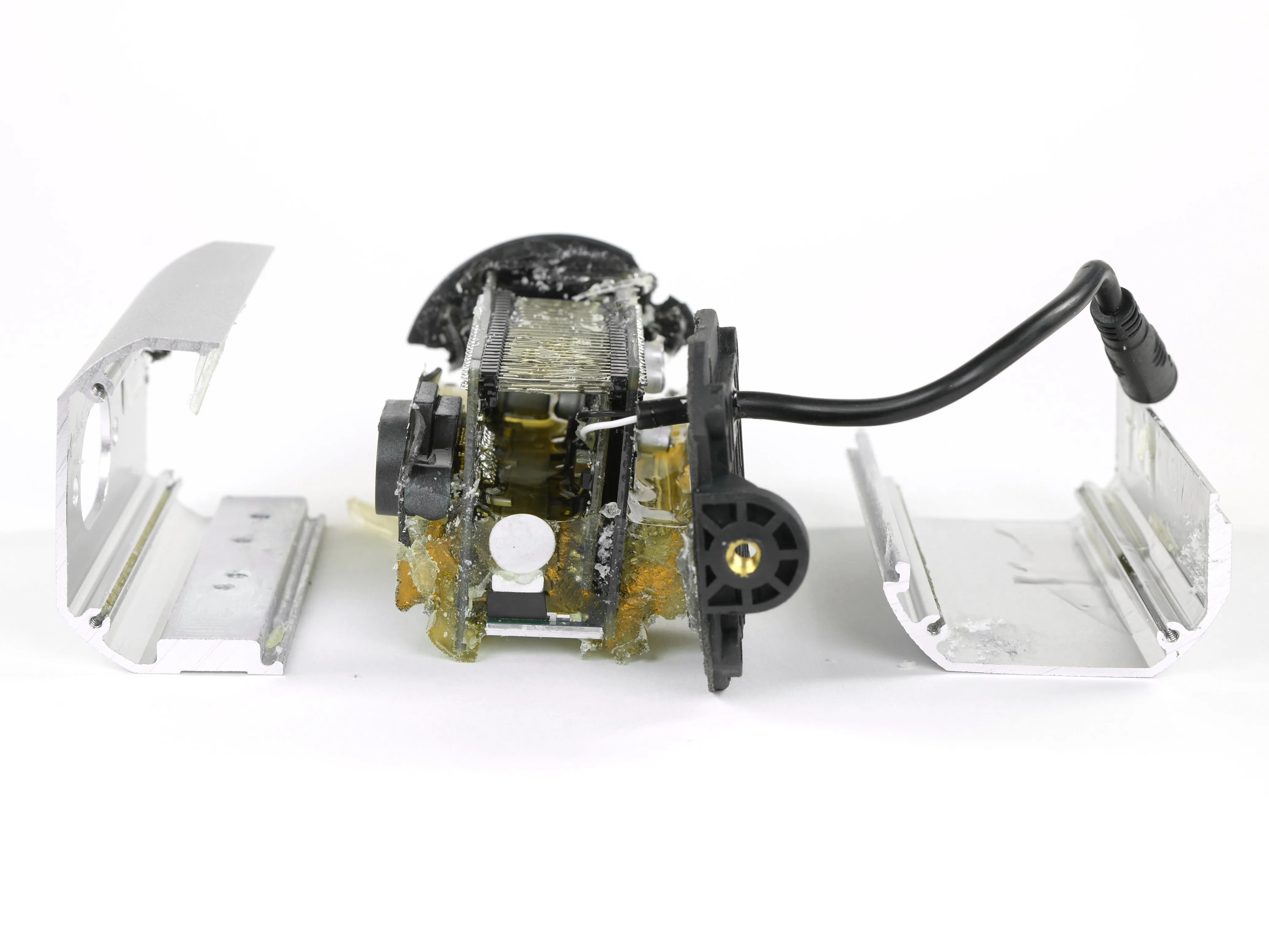

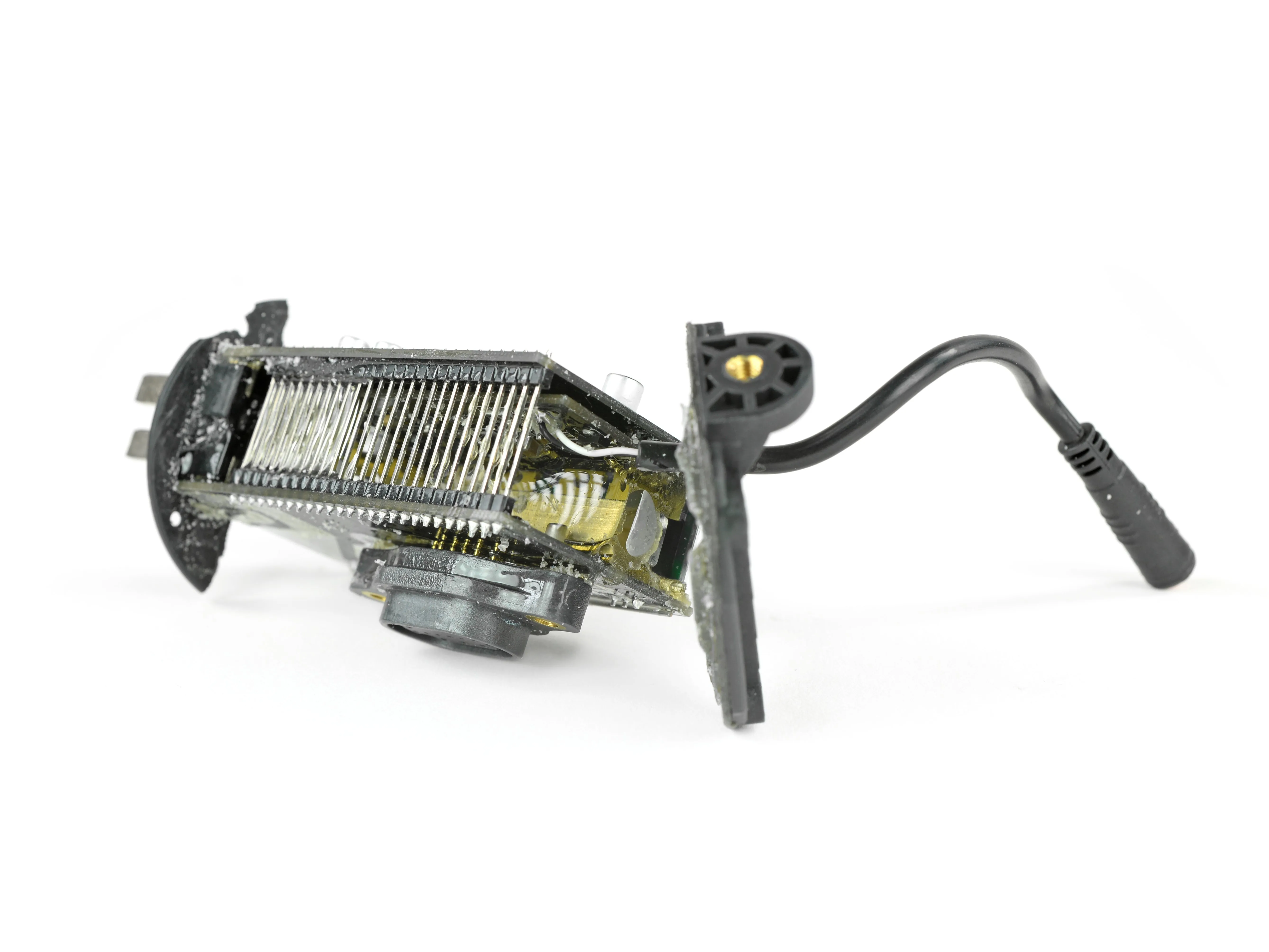

• Три платы, соединенные армией штырьков, утопают в желтоватой прозрачной резине.

• Мы полагаем, что это сделано для гашения вибрации и отвода тепла к алюминиевому корпусу.

Шаг 25

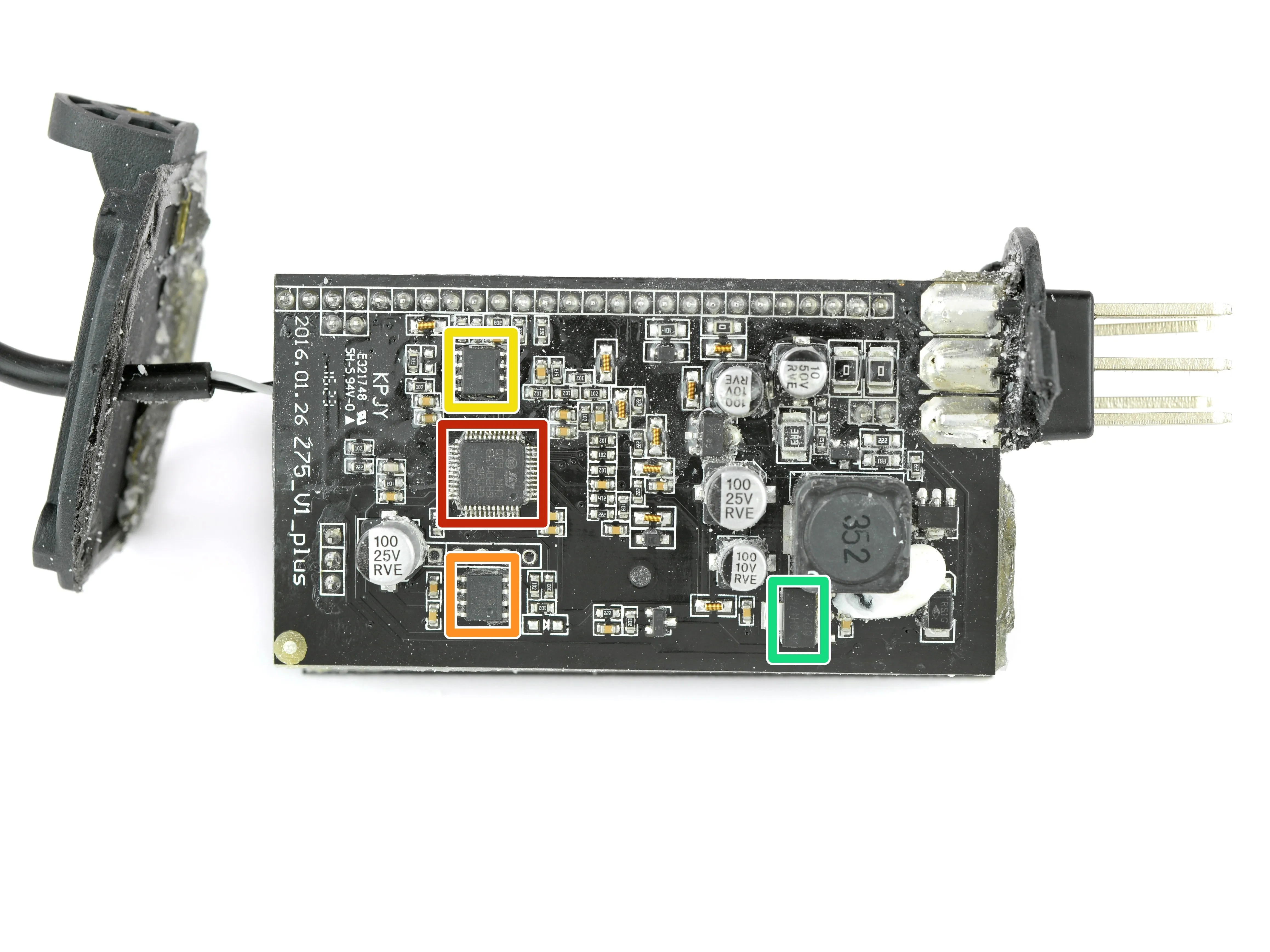

• Большинство важных компонентов расположено на плате аккумулятора:

• STMicroelectronics STM32100C8 микроконтроллер с ARM Cortex-M3 32-битное RISC-ядро

• Microchip MCP2003 Трансивер LIN J2602

• Diodes Incorporated AS358M маломощные двойные операционные усилители

• Транзистор GH17M

• На остальных платах, покрытых гупом, в основном находятся конденсаторы и другие пассивные компоненты.

Шаг 26

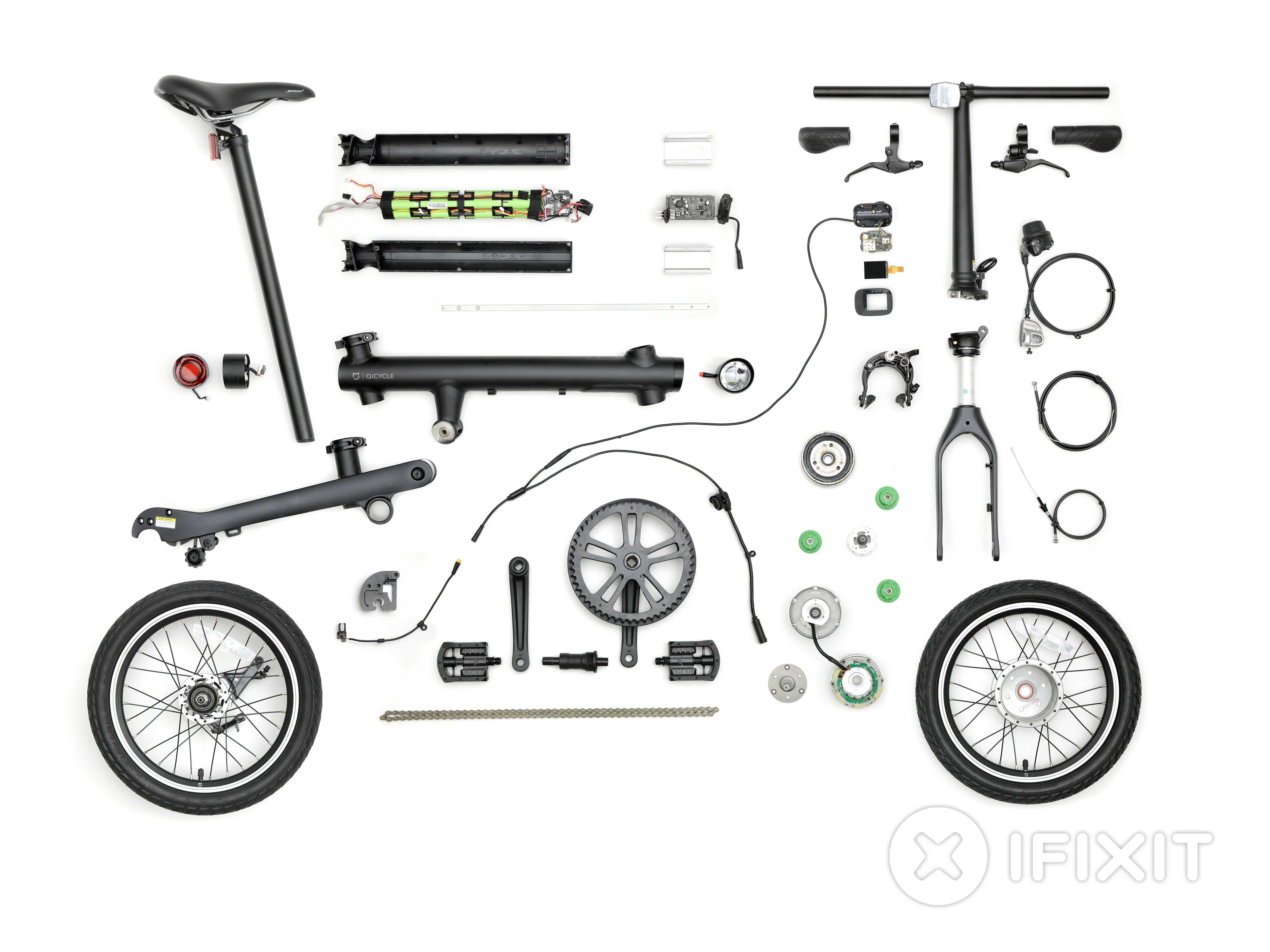

• Итак, этот велосипед был сложен, разложен и полностью разобран.

• За исключением скучных деталей велосипеда - в конце концов, мы здесь только ради 'электрических' частей.

• Этот макет может быть немного больше, чем обычно, не стесняйтесь присмотреться.

Комментарии к шагу

Отличная работа, я только что получил один из них и стал намного счастливее от своей покупки, узнав о внутренностях этой милой машинки. Спасибо!

Здравствуйте, цикл не реагирует на батарею, жесткий бастан время без нагрузки при отгрузке и доставке, погрузчик дает зеленый свет parapadeante до подключения его к батарее, я не знаю, как заставить батарею работать.

Вывод

• Везде используются стандартные велосипедные компоненты и инструменты, что делает ремонт более доступным.
• Аккумулятор можно легко снять и заменить.
• Электронные компоненты можно демонтировать без ущерба для велосипеда, что продлевает срок его службы и упрощает утилизацию.
• Подседельный штырь, рама и мотор передней втулки нестандартны, что усложняет замену, если производитель не предлагает их.
• Батарейный блок представляет собой сложный узел, что приводит к нерациональной замене отдельных компонентов.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Подседельный штырь моего велосипеда Axiomi qicycle продолжает соскальзывать вниз, несмотря на плотную фиксацию двух разжимных зажимов. Это привело к падению с велосипеда, так как подседельный штырь соскользнул и ударился о землю, зажав движущийся велосипед. Как затянуть 2 зажима, чтобы исключить проскальзывание, особенно при езде на велосипеде на высокой скорости?

Спасибо

Быстросъемные зажимы можно отрегулировать с помощью болта на противоположной стороне ручки и затянуть, закрыв ручку. Велосипед QiCycle рассчитан на максимальный вес 100 кг. Вы также можете попробовать почистить подседельный штырь для лучшего сцепления (возможно, он немного смазался во время сборки).

Мне интересно, можно ли заменить два седловых зажима? И если да, то где их найти? За помощь буду очень признателен :).

Зажимы седла можно заменить стандартными быстросъемными зажимами подходящего размера. В зависимости от дизайна ручка может быть не такой изогнутой, как оригинальная, и поэтому немного выступать.

Спасибо за все фотографии. К сожалению, после разрядки аккумулятора мой задний фонарь больше не включается. Есть ли у вас подробные фотографии разборки заднего фонаря. Может быть, это только разъем, который ослаб... Спасибо :)

Привет, Монти, у нас пока нет отдельного руководства для заднего фонаря. Но чтобы снять его, нужно очень крепко взяться за него и повернуть против часовой стрелки. Остальное можно увидеть на фотографиях в шаге 16 (четыре винта и провода внутри).

Привет, Тобиас, спасибо за быстрый ответ. Я знаю, как добраться до разъемов (благодаря вашей хорошей иллюстрации), но мне нужно забраться *в* фонарь, потому что видимые разъемы, похоже, в порядке. Очевидно, что мне нужно отклеить красный пластик, который не прикреплен, а запечатан. Задняя (черная) часть фонаря представляет собой одну единственную пластиковую деталь, если я правильно понял. Любая дальнейшая помощь была бы приятной. Должен ли я использовать нож? Я не хочу ничего разрушать...

Привет, Монти, попасть в сам светильник, не 'разрушив' его, похоже, невозможно (мы не пробовали). Светильник выглядит так, как будто он запечатан с обеих сторон, спереди и сзади.

Привет!

Мое зарядное устройство, кажется, мертво. Даже светодиодный индикатор не загорается, и оно не заряжает мотоцикл. Есть ли у вас совет или руководство, чтобы открыть его, или работать разъем батареи стороны на другой подходящий зарядное устройство?!

Thx

Привет, Андреас, к сожалению, мы не разбирали само зарядное устройство. Зарядка батареи другими способами похожа на эксперимент, который я бы не рекомендовал проводить, если вы не знаете, что делаете.

Что касается вашего случая, то он уже решен? Если да, то я хотел бы получить от вас обратную связь по этому вопросу. Спасибо

Кто-нибудь знает, как обойти/убрать/изменить ограничение скорости в 20 км/ч?

Заранее спасибо

Диего

Существует обновление прошивки. Оно пришло ко мне автоматически через приложение. То есть в приложении меня спросили, хочу ли я обновить прошивку, которая приведет к 25 км/ч.

К вашему сведению: обновление прошивки, похоже, возможно только с помощью устройства Android, а не iOS.

Я не получил никакого обновления прошивки. Какая последняя версия программного обеспечения указана в информации о велосипеде в приложении?

Что означает максимальная скорость?

Если я кручу педали быстрее 20 км/ч, то двигатель не поможет мне разогнаться до 30?

Есть ли режим, при котором я могу ехать 20 км/ч без педалирования?

Здравствуйте,

Я пытался обновить Qicycle, но он никогда не просит меня обновить прошивку в приложении.

Не могли бы вы сказать мне, какое приложение мы должны использовать?

- https://play.google.com/store/apps/detai...

- https://play.google.com/store/apps/detai...

Я также пробовал с iphone, но это не работает.

Версия водительского компьютера: 1.6

Спасибо за помощь.

Здравствуйте,

Я только что получил этот мотоцикл и очень доволен качеством модели! Ваш учебник замечательный и очень понятный, я без колебаний буду обращаться к нему при необходимости.

У меня есть один вопрос к вам:

Мой рост 1,85 м, и мне приходится ставить сиденье в максимальное положение по высоте, но это нормально. Проблема возникает из-за ручки, которая находится немного низко.

Не знаете ли вы, можно ли заменить ее складным регулируемым рулем? Я видел такие на рынке, и это решило бы эту проблему.

Спасибо за вашу замечательную работу.

Лео

Да, это возможно, что-то вроде https://www.aliexpress.com/item/Aluminum...

Хотя оригинальная ножка намного лучше по качеству, так что в итоге я просто добавил этот адаптер, чтобы сделать ножку длиннее: https://www.amazon.com/TranzX-Alloy-Twin...

У меня есть еще одна важная проблема:

На моем Qicycle не работает электромотор.

Когда я использую различные режимы с помощью кнопки, я не чувствую никакой помощи от мотора. Аккумулятор работает исправно, также как и бортовой компьютер, который правильно отображает: уровень заряда батареи, текущую скорость, мощность в ваттах и режим помощника.

В приложении отображается сообщение: 'Обнаружена одна проблема: пожалуйста, проверьте линию двигателя слева от переднего колеса'.

Я не знаю, как продолжить, чтобы исправить это. Можете ли вы помочь?

Спасибо

Вы можете проверить кабель на левой стороне вилки, правильно ли он подключен (см. вторую картинку в шаге 11).

Что касается проблемы с ростом в другом вашем комментарии, мне жаль говорить вам, что велосипед предназначен для людей ростом до 170 см. Подседельный штырь и штырь руля - нестандартные компоненты, и не похоже, что их можно заменить на более длинные версии.

Это не так, есть 3 варианта:

1) Заменить шток на телескопический

2) Добавить адаптер для штока https://www.amazon.com/TranzX-Alloy-Twin...

3) Заменить руль на изогнутый.

Пожалуйста, я не совсем понимаю, как открыть ступицу двигателя, я уже открутил 3 винта на крышке, все равно ступица не открывается, пожалуйста, помогите.

У меня такая же проблема. Мне кажется, что корпус является монолитным. Это не так, как там покрыть возможные отвинтите.

Крышка сидит очень плотно. Попробуйте зажать ее через три отверстия (например, двумя шестигранными ключами) и повернуть против часовой стрелки. (Внимание: край крышки очень острый).

Что вы использовали для открытия крышки Tobi?

Вы используете три шестигранных ключа?

Я использовал два шестигранных ключа (короткая часть в отверстиях, длинная часть вдоль оси) и использовал ось как точку опоры.

Есть ли возможность купить аккумулятор для этого велосипеда? Мне очень нужен один ...

Да, через Aliexpress.

Или вы можете проверить некоторые из модификаций батареи, которые другие владельцы (Youtube и Google) сделали, чтобы изменить блок батареи. Это, очевидно, аннулирует любую гарантию.

La bici mi é arrivata con il display del computer di bordo scheggiato,infranto il display una volta acceso non é leggibile.

Что можно сделать в этом случае? È sostituibile con un nuovo display? Dove posso trovarlo?

Grazie

Aliexpress.... 65€ примерно!

Цепь соскочила, пока я ехал в гору и только на низкой поддержке двигателя. Как я могу избежать этого в будущем?

Привет, Юрген, проверьте пружину на заднем натяжителе цепи (см. шаг 5). Она должна обеспечивать достаточное натяжение, чтобы цепь не соскакивала.

Здравствуйте,

Какой тип оси и гаек у передней вилки?

Это гайки M10?

Спасибо

Привет, Мури, я использовал ключ 19 размера, так что, скорее всего, это M12.

привет! отличный разбор! не знаете ли вы размеры и вес батарейного блока? я планирую купить велосипед в китае, а потом отправить блок по почте, так как в самолете запрещено брать батарею в чемодане или ручной клади.

Здравствуйте, Мауриц, сам батарейный блок имеет размеры 46 x 7 x 7 см (±0,5 см ;) ), вес 1,46 кг.

Спасибо! Если вас не затруднит, не знаете ли вы размер велосипеда в сложенном виде и со снятым седлом? Чтобы понять, смогу ли я поместить его в чемодан, не разбирая его полностью.

Spiegazione al di sopra di ogni aspettativa. Una pecca, manca la spiegazione su come installare la lingua inglese essendo tutto in cinese.

Наведите курсор на этот плейлист.

30 минут и вы увидите экран на итальянском языке!!!

https://www.youtube.com/playlist?list=PL...

Здравствуйте,

Пожалуйста, может ли кто-нибудь помочь мне с передачами? Я получил свой велосипед 28 числа этого месяца и успешно обновился до последней прошивки. Проблема заключается в том, что на 2-й передаче, когда я нажимаю на педаль, она как будто проскакивает, она не нажимается плавно. 1-я и 3-я передачи работают нормально и не пропускают.

Есть идеи, как я могу это исправить? Я заметил, что желтая точка на шестеренке Nexus расположена не в правильных линиях.

Спасибо, Аз

Это потому, что вы сложили велосипед на 2-й или 3-й передаче и потянули за трос переключения передач, вам нужно сложить его ТОЛЬКО на 1-й передаче.

Чтобы исправить это, вам нужно следовать этой процедуре:

https://en.miui.com/thread-330192-28-1.ht...

Здравствуйте, мне нужно увеличить скорость этого мотоцикла, не могли бы вы помочь мне с учебником, видео. Спасибо.

Привет, Душан,

Вот учебник:

https://translate.google.ru/translate?sl...

Az

Привет, у меня Qicycle EF1 с октября. Велосипед работал хорошо со вчерашнего дня. Со вчерашнего дня у велосипеда появились некоторые проблемы, которые немного раздражают.

Я думаю, что это может быть из-за того, что измеритель скорости сломан, поэтому он не определяет, что велосипед находится в движении. (Возможно, проблема в том, что мотор редуктора втулки измеряет скорость?)

-Дисплей не показывает экран скорости, когда я бегу с ним (в 22 км моего путешествия, только показать это экран 2 раза только 10 секунд, и дисплей показывает 0 км / ч, 0 км, 0wat) Но все время этот экран не появляется. Показывает только экран батареи, тот же самый экран, когда вы останавливаетесь.

-Дисплей выключается, когда я еду, например, когда мотоцикл останавливается. 1 минута для настройки по умолчанию. Когда я нажимаю кнопку, когда читаю, экран просыпается, как при остановке велосипеда.

- Я не могу изменить мощность помощи, если я изменю ее, велосипед продолжит движение на 150%.

- В некоторых случаях велосипед предлагает меньшую помощь и снижает мощность самостоятельно, всего на несколько секунд, без какой-либо причины. Двигатель продолжает работать, но с меньшей мощностью.

Спасибо!

Здравствуйте,

Вы можете следовать этому, чтобы решить вашу проблему:

https://translate.google.ru/translate?sl...

Правильная ссылка:

https://translate.googleusercontent.com/...

Возможно ли поместить все части в сумку 31CM*46CM*70CM?

Скорее всего, нет. Размеры велосипеда в сложенном виде составляют: 450x1000x650 мм. См. страница продукта, в соответствии с техническими характеристиками.

Есть ли способ удалить датчик скорости или обмануть его, чтобы он считал, что едет медленнее, чем на самом деле?

Я имею в виду, чтобы увеличить максимальную скорость до 25 км/ч, что все равно немного медленно. Или взломать прошивку?

Здравствуйте: Я только что получил велосипед, и моя мама упала с велосипедом и ударилась об экран. Я не знаю, если он прибыл с дефектом или был удар на экране! Проблема в том, что экран внезапно выключается и разряжается! Иногда, когда он выключен, а фары включены, задний фонарь остается включенным в течение нескольких секунд, пока экран не выключится полностью. Я собираюсь купить экран! Могу ли я каким-то образом проверить, что экран вызывает выключение мотоцикла?

Вот ссылка на исправление:

https://translate.googleusercontent.com/...

Здравствуйте,

У меня MC и BMS показывают 000-000-00 и я потерял электрическую помощь !!!

не могу обновить MC и BMS с помощью приложения QiCycle официальное или нет :-(

Привет, Аксель, посмотрите здесь

https://en.miui.com/forum.php?mod=viewthr...

Наслаждайтесь

* Почему у блока управления 5 контактов? Он маркирует плюс и минус для 42V, пока все хорошо, но для чего нужен, например, пин Vlm?

* Также кабель для зарядки имеет 5 контактов. Почему так? Аккумулятор имеет 10 ячеек, соединенных последовательно, поэтому я думаю, что это не может быть для балансировки.

* Где я могу найти такой разъем/гнездо для штекера блока управления?

Причина моих вопросов в том, что я планирую самостоятельно сделать аккумуляторную батарею на 42 В.

Привет, Мартин,

Вы разобрались с этим? Меня это тоже интересует.

Привет, ребята,

Я столкнулся с проблемой, которая была зафиксирована и у других в прошлом.

Мотор перестал работать через несколько дней.

История:

- Месяц или два назад я попал в аварию, упав с мотоцикла, и с тех пор у меня возникли проблемы с электрической помощью.

- Первым симптомом было то, что мотор не работал всегда.

Чтобы заставить мотор снова работать, мне приходилось полностью останавливать мотоцикл, чтобы ватты вернулись к 0, а затем снова заводить.

- Я вроде бы привык к этой проблеме, но потом мотор перестал работать вообще. Дисплей работает как обычно (показывает заряд батареи, скорость и ватты).

Выполняя самодиагностику в приложении для велосипеда, я получил уведомление о том, что есть проблема с передним колесом и левой стороной кабеля. Как уже говорилось ранее, все было подключено правильно, и кабели были исправлены.

Моя единственная гипотеза заключается в том, что либо:

1. Датчик крутящего момента не работает должным образом (я попробую почистить его в соответствии со ссылкой https://translate.google.com/translate?a...). Я не думаю, что проблема именно в этом, потому что отображаемые ватты находятся в нормальном диапазоне, в котором двигатель мог бы нормально работать. То же самое касается скорости, поэтому проблема должна быть в двигателе.

2. Проблема в двигателе. Я открутил 3 винта крышки, но не могу открыть двигатель в данный момент, и даже тогда я не знаю, в чем проблема и как ее решить!

3. Проблема с кабелем или штекерами (например, неправильный контакт).

Как вы думаете, в чем может быть проблема и что мне делать дальше?

Здравствуйте,

Несколько дней назад я купил подержанный Qicycle. Велосипед прошел 12 км. Снаружи он в очень хорошем состоянии.

Теперь я понял, что ваттметр все еще показывает '0'. Я уверен, что двигатель не работает. Теперь мне нужна помощь.

Что я сделал:

-Прошил обратно оригинальное программное обеспечение:

LINPic 003-013-000

MC 005-017-000 (25 км/ч)

BMS 018-024-023

Прошивка 1.6.613

-Проверил Акку -> Загрузка в порядке, свет в порядке

-Проверены все кабельные соединения (двигатель слева, контроллер, дисплей, датчик Холла)

-Проверил встроенный кабель, если он сломан. Все 16 контактов кабеля дают сигнал. Я размещаю схему подключения кабеля для сообщества. С помощью моего плана вы можете проверить, все ли в порядке с проводкой.

https://up.picr.de/33540863mf.jpg

Что я могу сделать сейчас? Купить новый мотор, как проверить, не сломан ли он?

Купить новый контроллер? Имеет ли это смысл, потому что все кажется в порядке. Программное обеспечение Qicycle говорит 'велосипед в порядке'.

Купить новый 'датчик Холла', не знаю, может ли это быть проблемой ... может быть, эксперт может сказать мне.

Если кто-то поможет мне найти решение, я бы пожертвовал что-нибудь.

Харальд

Уважаемый Харальд,

В моем интегрированном кабеле сломано более одного контакта, но я не смог понять, какой провод нужно проверить, так как все 9 проводов выглядят неповрежденными. Пожалуйста, пришлите мне код цвета проводов для номеров контактов, которые показаны на вашей диаграмме.

Большое спасибо заранее.

О... извините, в момент не мог найти его...

Сильное сопротивление на переднем колесе возникает только при повороте назад (при движении вперед сопротивления нет). Мотор не работает, хотя компьютер предоставляет все данные, даже потребление ватт. Пожалуйста, помогите, буду очень признателен за любую обратную связь.

Привет, lousky007!

У моего мотоцикла тоже такая же проблема. Я попробовал отсоединить кабель от контроллера, и переднее колесо может быть повернуто назад без такого сопротивления. Я проделал ту же процедуру с датчиком Холла, но проблема осталась прежней, так что неисправность датчика можно исключить. Я предполагаю, что в сегменте кабеля, соединяющего двигатель переднего колеса с контроллером, может быть переломан провод. Этот участок кабеля очень тугой, поэтому не поворачивайте переднее колесо влево до упора, так как он может выйти из строя, если вы перестараетесь. Я заказал новый кабель и жду доставки. Удалось ли вам уже починить его? Если да, пожалуйста, сообщите мне причину неисправности.

Большое спасибо.

Где вы купили этот кабель?

Здравствуйте, Карим,

Извините за поздний ответ. Я купил кабель на Aliexpress. Просто погуглите, и результаты покажут множество магазинов, продающих его. Но в настоящее время кабель больше не доступен. Думаю, вам стоит подождать и периодически проверять его на Aliexpress. В ближайшие пять дней я предоставлю вам информацию о цветах и контактах проводки, НЕ выбрасывайте кабель, это наиболее ремонтопригодная деталь, как только вы определите поврежденный провод (провода). Я постараюсь связаться с вами в ближайшее время. Хорошего дня!

Извините, у меня нет цветового кода для номеров контактов, потому что я только измерил кабели. мой план подключения довольно прост, вам нужно только проверить номера контактов, которые подключены.

Как я уже писал выше, моя проблема решена. Первая проблема с обновлением заключалась в несовместимом смартфоне android. Поменял ist и обновление прошло успешно. Вторая проблема была не в проводке, а в датчике Холла. Заменил его на новый, и все стало нормально.

Если у вас сломаны контакты на кабеле, почему бы вам не перепаять кабель. Он стоит около 25 долларов, и его замена не должна быть проблемой.

Большое спасибо за ваш добрый ответ. Проблема, с которой столкнулся мой велосипед, может быть связана с двигателем переднего колеса, контроллером, датчиком Холла, кабелем... Я заказал новый кабель на Aliexpress и жду доставки. Но что, если я все же не смогу его починить? Я попробую заменить на другую деталь, заказав новую, пока проблема не будет решена. Я сообщу вам и всем на форуме точную причину, когда мне удастся ее устранить, чтобы поделиться опытом.

Хорошего дня, мой друг.

Здравствуйте, Фу Данг,

Желаю вам решить проблему. я понимаю, что вы боитесь не найти решение, у меня было то же самое. Как я уже сказал, проверить кабель очень просто. Возьмите мою схему подключения и вольтметр. Вы можете легко измерить, есть ли контакт между полюсами. Как я читал на других форумах, часто проблема была в датчике Холла. Двигатель или пластина/чип/контроллер редко являются проблемой. Двигатель очень надежный. Есть ли какие-либо ошибки при проверке с помощью приложения? Приложение должно показывать проблемы с контактами/подключением к мотору. На другом форуме кто-то посоветовал мне поменять датчик Холла, и он оказался прав.

https://translate.google.com/translate?a...

Здравствуйте, Харальд,

Я очень ценю ваши предложения и полезную информацию. Потому что в настоящее время кабель еще не доставлен, поэтому я не могу ничего сделать с моим велосипедом. Я рад слышать, что мотор надежен и, похоже, не подвержен сбоям, так как эта деталь очень дорогая. Не могли бы вы подсказать мне упомянутое вами приложение, которое можно использовать для проверки проблем, связанных с контактами/проводкой мотора?

Большое спасибо и наилучшие пожелания.

Здравствуйте, Фу Данг,

Это оригинальное приложение от Mijia. Возможно, оно есть только в китайском Playstore. Вам нужно загрузить APK с боковой загрузкой, например, здесь.

https://www.apksum.com/download/com.velo...

Приложение не может проверить двигатель или проводку напрямую. Но для меня это было так, что оно не показывало ошибок. Для других людей оно показало ошибки, которые в основном связаны с проводкой спереди по направлению к двигателю.

Уважаемый Харальд,

Большое спасибо за помощь. Я попробую приложение и дам вам знать, что оно покажет позже.

Не могли бы вы прислать мне адресную ссылку для покупки датчика крутящего момента на aliexpress?

С наилучшими пожеланиями.

Здравствуйте, Фу Данг,

вот запчасть, которую я заказал.

https://www.aliexpress.com/item/-/328686...

Здравствуйте, Геральд,

Товар по ссылке больше не доступен. Я набрал в гугле датчик крутящего момента и ЖК-монитор, но не смог найти ни одного товара, который был бы доступен в данный момент. OMG на этот раз будет сложным для меня. У вас есть другая ссылка для этих предметов?

С наилучшими пожеланиями

В этой ссылке сначала написано Нет в наличии, но если выбрать страну доставки (для меня Германия), то я могу положить его в корзину. 97 товаров доступны

https://de.aliexpress.com/item/-/3284591...

Уважаемый Харальд,

Я выбрал Вьетнам в качестве страны доставки, но сообщение 'Извините, товар недоступен в данный момент' продолжало появляться. Я думаю, что лучшее, что я могу сделать сейчас, это подождать, пока кабельная сборка будет доставлена, а затем решить, что делать дальше. ОМГ, это займет много времени, поэтому мне лучше сохранять спокойствие и ждать.

Большое спасибо за вашу поддержку.

Здравствуйте, Геральд,

Возможно ли установить дроссельную заслонку на этот мотоцикл?

Джей

Здравствуйте, Джей,

Я не техник по велосипедам qicycle, я такой же пользователь, как и вы. Думаю, если вы умеете, вы можете сделать с велосипедом все, что угодно. Вот видео, которое показывает противоположность дросселю, мод на полную мощность.

https://www.youtube.com/watch?v=gqvqy6Ht...

Видео только должно показать, что все возможно, но я не знаю, как делать такие модификации.

Харальд

Удивительный пост. Мне действительно нужна помощь. Часть, которая соединяет сиденье с верхней частью шеста, сломалась на моем велосипеде, и я не могу найти эту часть. Я посетил много велосипедных магазинов здесь, в Великобритании, и не могу найти замену. И еще, где лучше всего купить новое зарядное устройство? Еще раз спасибо.

Привет, Газзи Кени, возможно, вы найдете информацию здесь, в разделе ответов: Где можно купить запасные части для складного электровелосипеда Mijia QiCycle?

После замены покрышки переднего колеса возникло несколько проблем с мотором.

1. мотор включается до начала вращения педалей.

2. кажется, что мотор включен постоянно, поэтому доступная энергия от акку

очень быстро уменьшается.

Возможен ли сброс настроек или какие-либо предложения по решению проблемы?

Я отсоединил и снова подсоединил кабель мотора на передней вилке

во время смены покрышек.

Во время ремонта питание велосипеда было отключено.

Hei!

У меня такая же проблема. Я поменял шины, и с тех пор мотор включается до того, как я начинаю крутить педали, а если я перестаю крутить педали, мотор продолжает работать.

Здравствуйте! Подседельный штырь моего велосипеда расшатался и врезался в камень, нижняя часть погнулась и я не могу его выпрямить Кто-нибудь знает, где можно достать запасной. Спасибо

Посмотрите здесь, возможно, вы найдете какую-то информацию в этом разделе ответов: Где можно купить запчасти для складного электровелосипеда Mijia QiCycle?

Всем привет, у меня велосипед Xiaomi Mi Qicycle, пользовался им несколько месяцев, но в один прекрасный момент экран изменился: больше не показывает режимы скорости и нет электропривода. Режим установлен один BO+, и я не могу его изменить. На дисплее отображаются только опции SET, SUM и INFO. Я проверил кабели и, кажется, они все на месте и не повреждены. Кто-нибудь знает, в чем может быть проблема? У кого-нибудь была такая же проблема? Спасибо.

Gab es hier eine Lösung? У меня такая же проблема, но я проехал на нем 300 км.

Неэлектронный вопрос: У меня на EF1 на передней рулевой трубе погнулся винт. Я думаю, что иногда тяга была немного интенсивной. Теперь механизм складывания больше не может быть зафиксирован должным образом, и труба складывается время от времени.

Мой вопрос: где я могу купить винт на замену? Кто-нибудь знает, какой винт нужно искать?

Я нашел один, кстати, в моем местном магазине винтов. Никаких онлайн вариантов, только старые добрые владельцы магазина могут помочь мне с правильным винтом.
