Разборка Xiaomi Redmi 7A

Разборка Xiaomi Redmi 7A

Что вам нужно

Инструменты

  • iFixit Щипцы для открывания (набор из 6)
    Отвертки iFixit (набор из 6) | Источник - ifixit.com

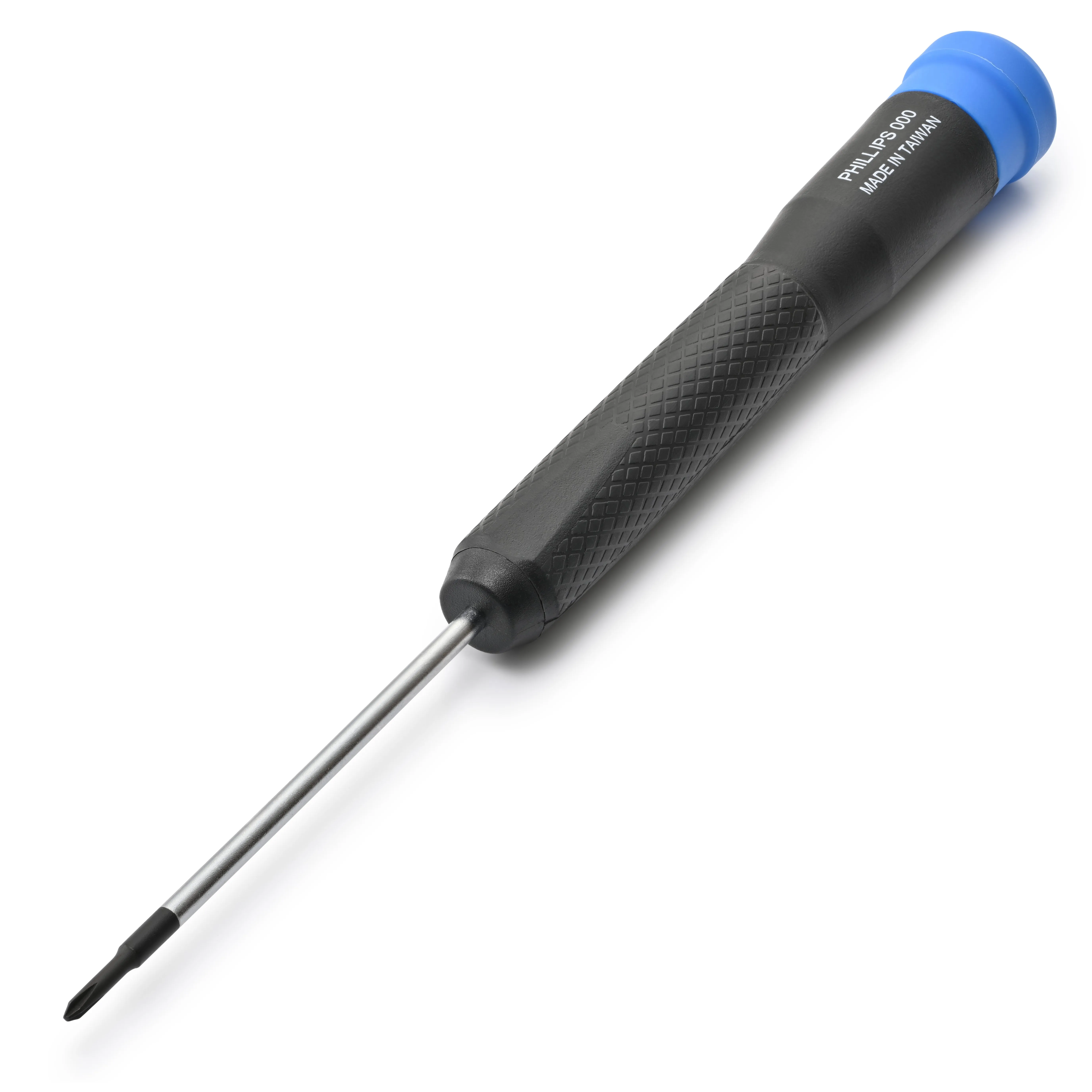

  • Отвертка Phillips #000
    Отвертка Phillips #000 | Источник - ifixit.com

Шаг 1 Выключите питание мобильного телефона

Разборка Xiaomi Redmi 7A, выключение телефона: шаг 1, изображение 1 из 3
Xiaomi Redmi 7A Teardown, выключение мобильного телефона: шаг 1, изображение 1 из 3 | Источник - ifixit.com

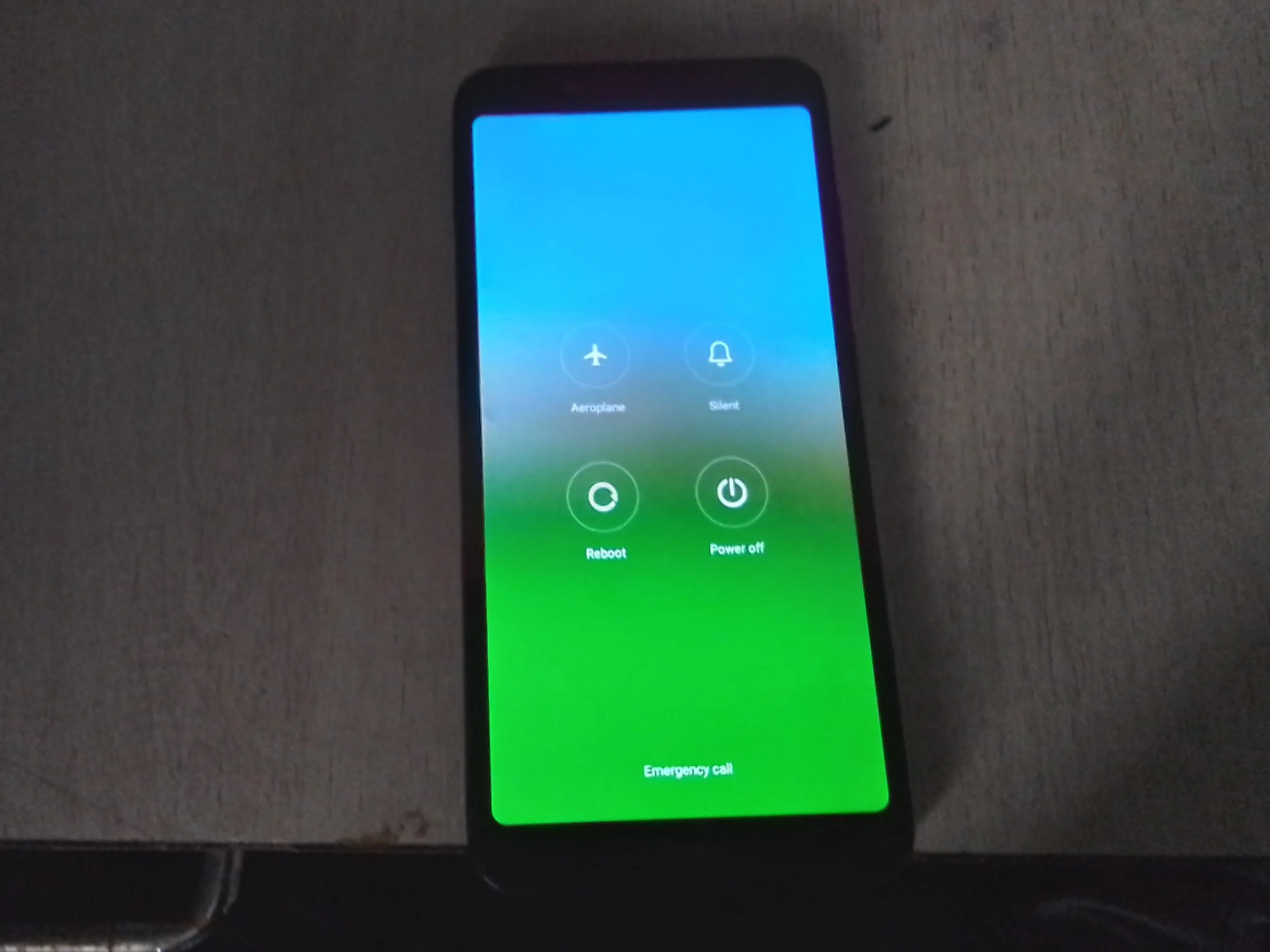

Xiaomi Redmi 7A Teardown, выключение телефона: шаг 1, изображение 2 из 3
Xiaomi Redmi 7A Teardown, отключение питания: шаг 1, изображение 2 из 3 | Источник - ifixit.com

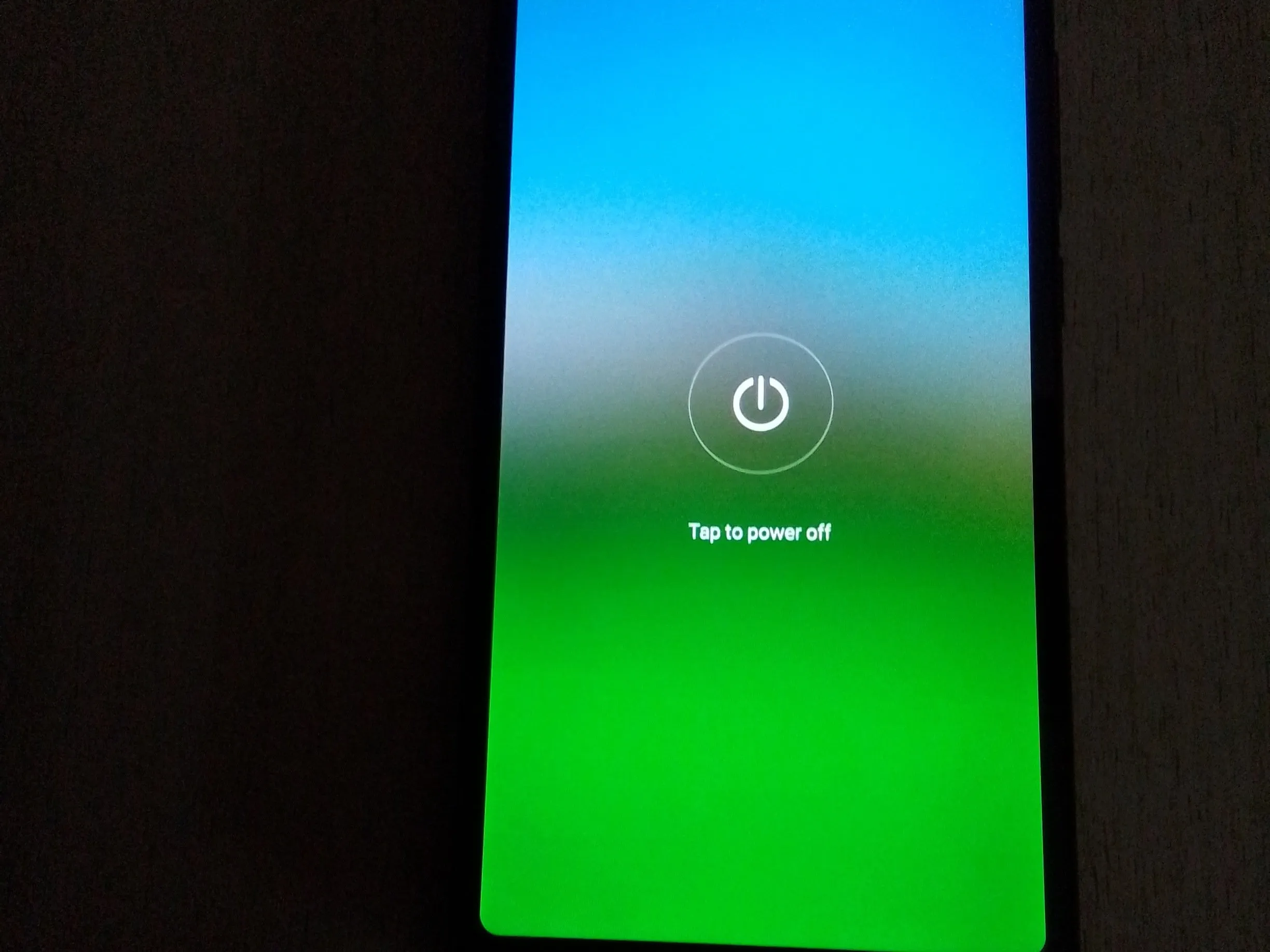

Xiaomi Redmi 7A Teardown, выключение телефона: шаг 1, изображение 3 из 3
Разборка Xiaomi Redmi 7A, отключение питания: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Этот шаг легко забыть, но он очень важен. Пожалуйста, не пропускайте этот шаг.

  • Начните с нажатия кнопки питания в течение 5 секунд.

  • После появления меню нажмите на кнопку выключения. Затем снова нажмите на кнопку.

Шаг 2 Снимите заднюю крышку

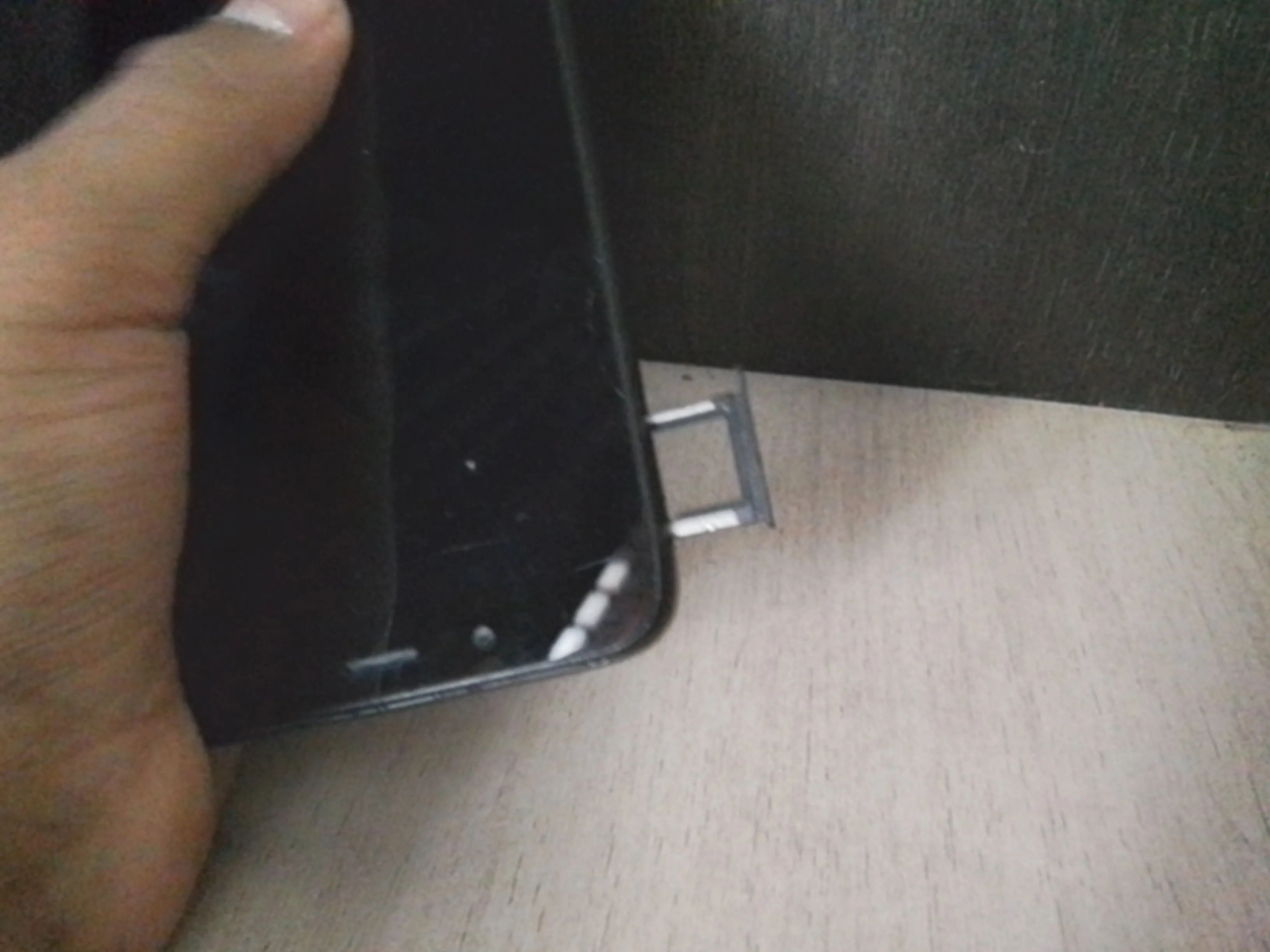

Xiaomi Redmi 7A Teardown, снятие задней крышки: шаг 2, изображение 1 из 3
Xiaomi Redmi 7A Teardown, снятие задней крышки: шаг 2, изображение 1 из 3 | Источник - ifixit.com

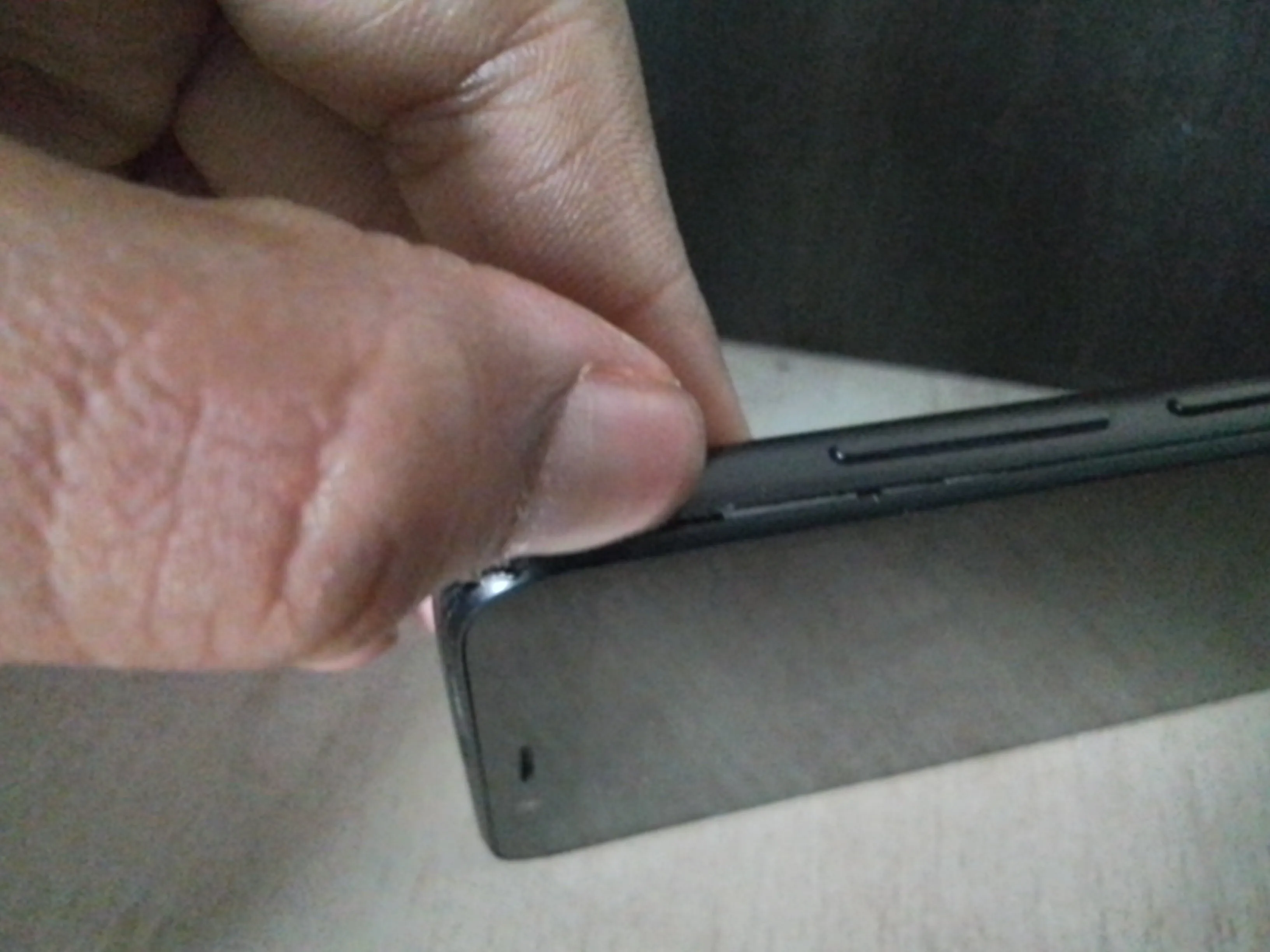

Xiaomi Redmi 7A разборка, снятие задней крышки: шаг 2, изображение 2 из 3
Разборка Xiaomi Redmi 7A, снятие задней крышки: шаг 2, изображение 2 из 3 | Источник - ifixit.com

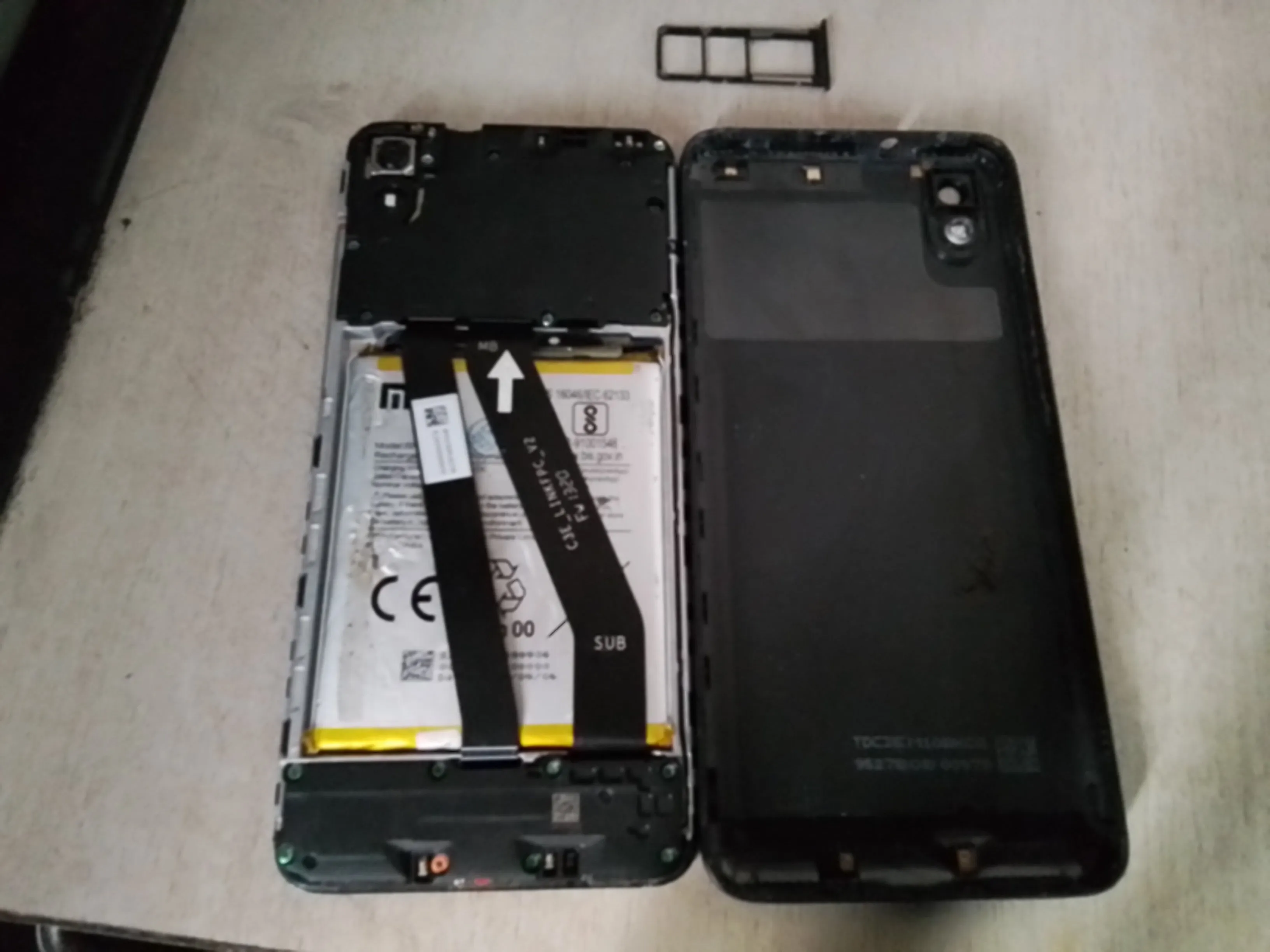

Разборка Xiaomi Redmi 7A, снятие задней крышки: шаг 2, изображение 3 из 3
Xiaomi Redmi 7A Разборка, снятие задней крышки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Вставьте открывающую пику (или ноготь пальца) в щель.

  • Проведите медиатором (или ногтем пальца) по всему периметру телефона, пока все зажимы не будут расстегнуты.

  • Не забудьте извлечь слот Sim!

Шаг 3 Снятие верхней панели

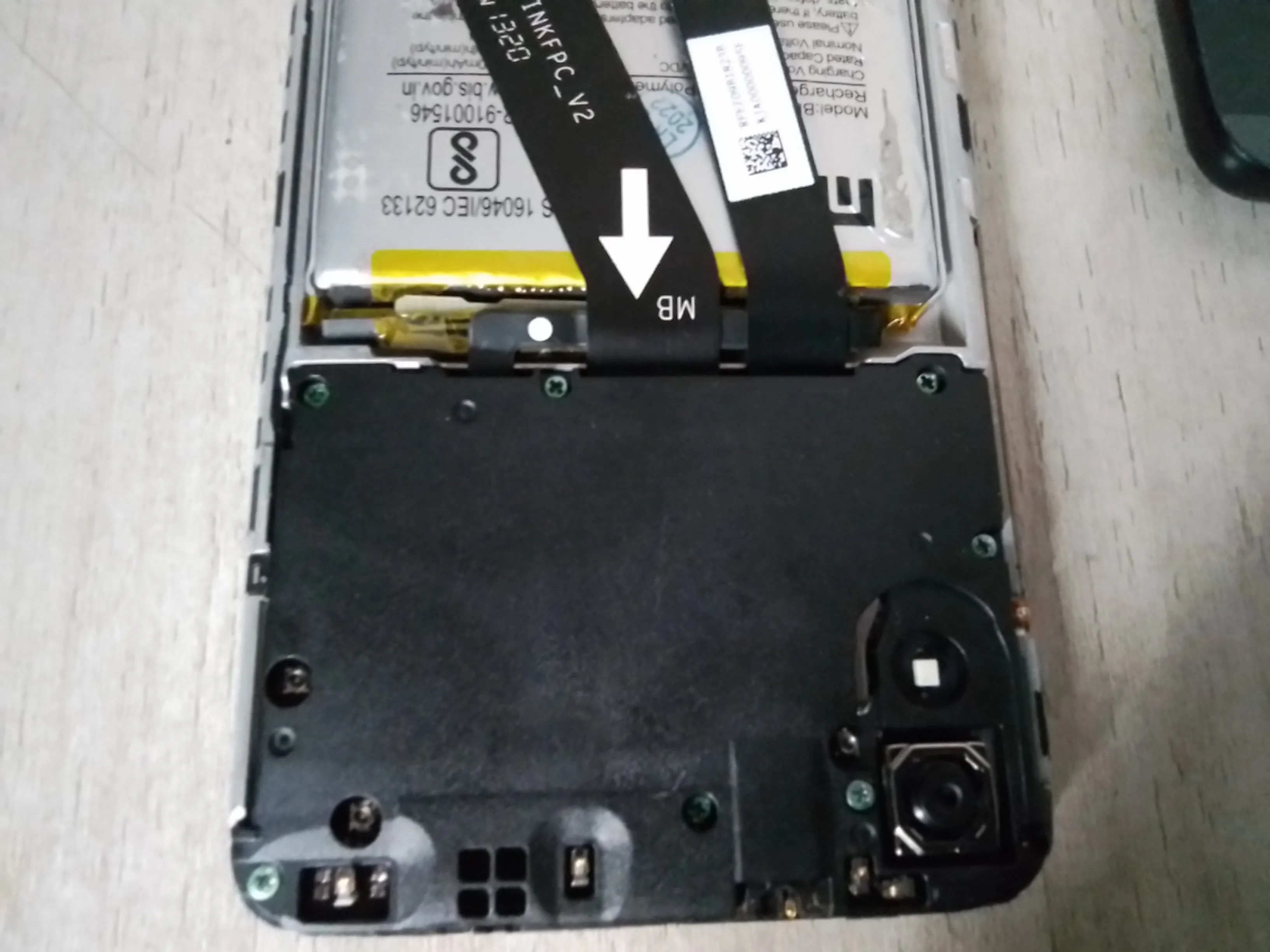

Xiaomi Redmi 7A Teardown, снятие верхней панели: шаг 3, изображение 1 из 3
Xiaomi Redmi 7A Teardown, снятие верхней панели: шаг 3, изображение 1 из 3 | Источник - ifixit.com

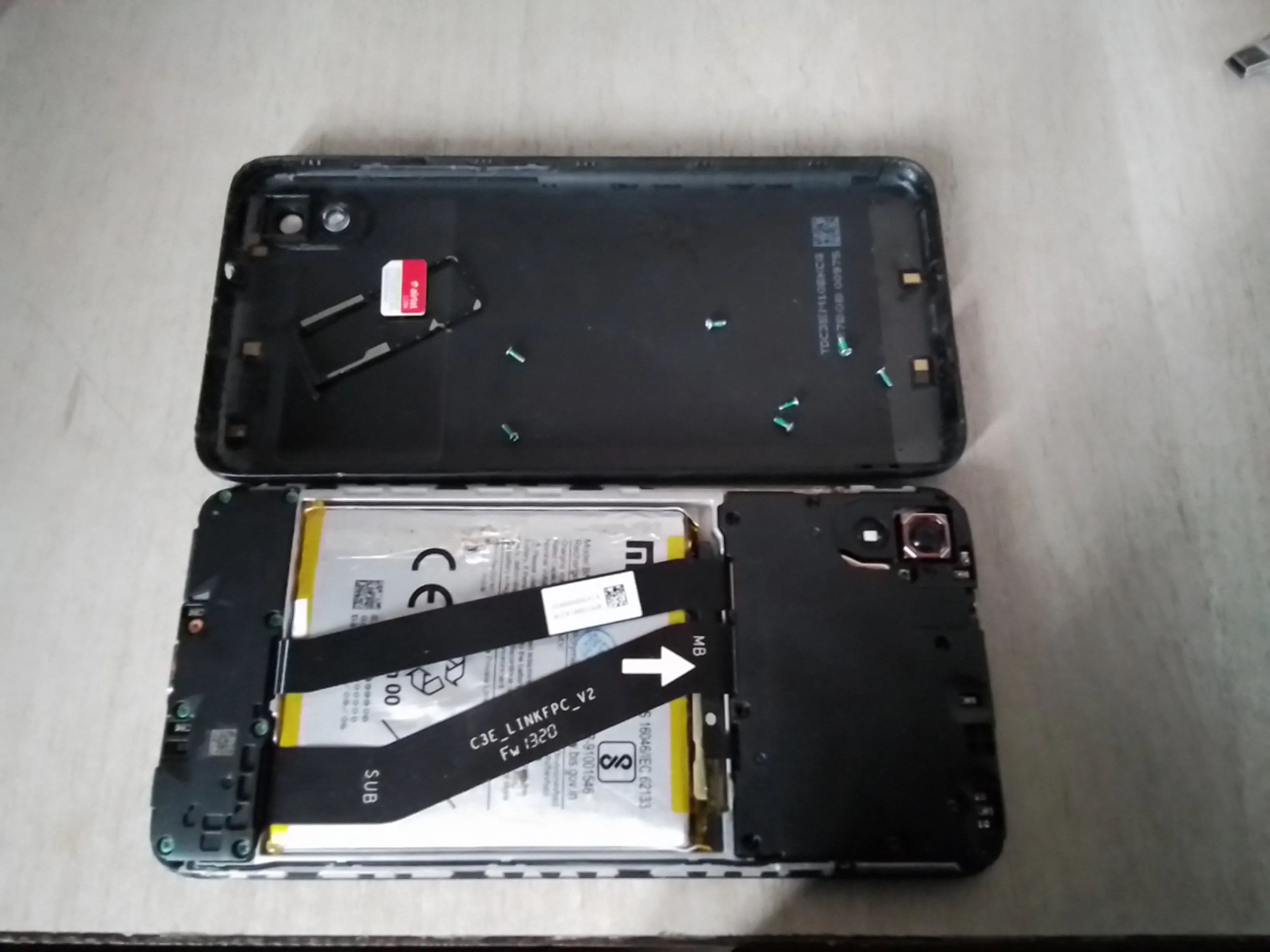

Xiaomi Redmi 7A разборка, снятие верхней панели: шаг 3, изображение 2 из 3
Xiaomi Redmi 7A Teardown, снятие верхней панели: шаг 3, изображение 2 из 3 | Источник - ifixit.com

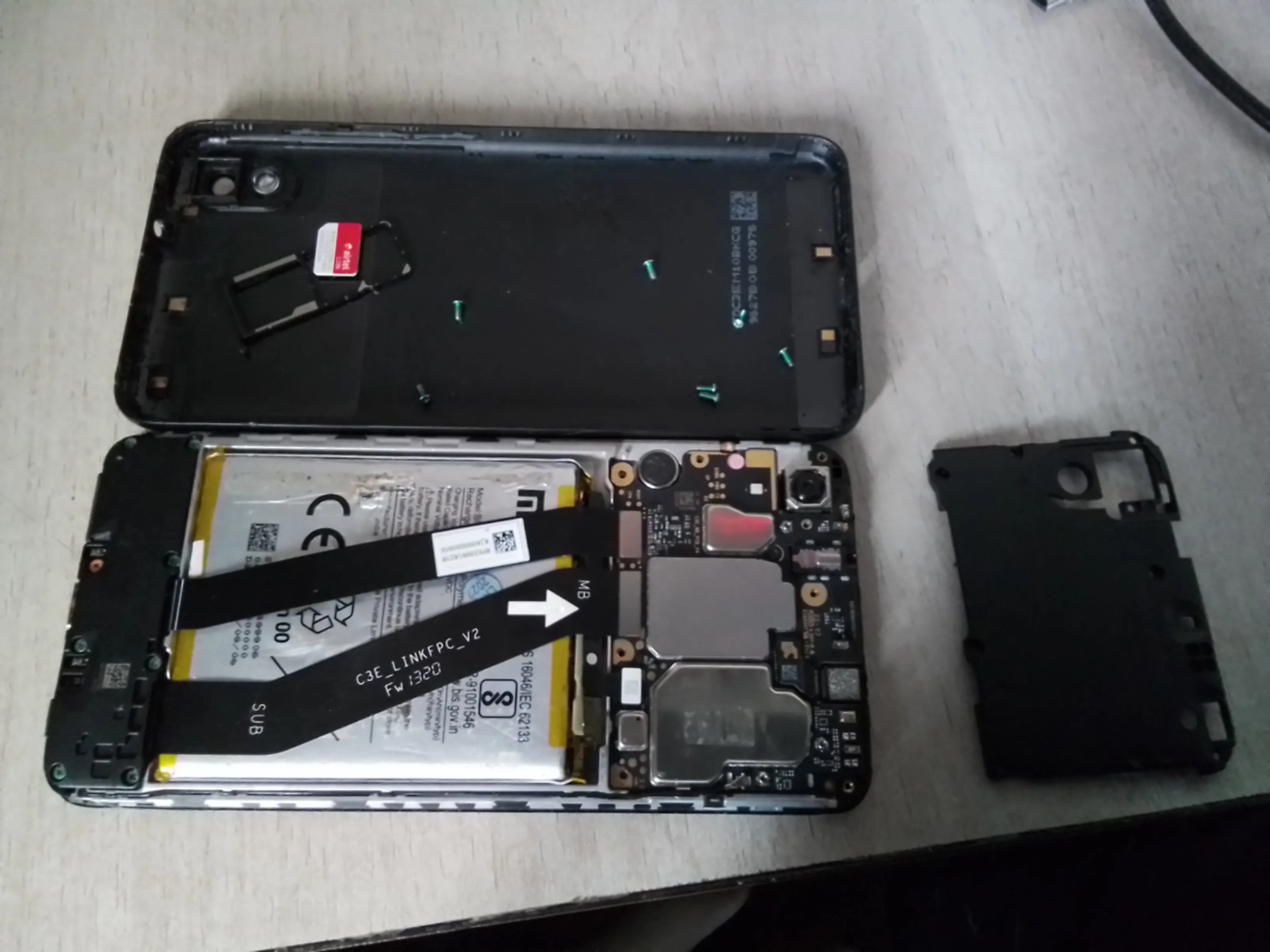

Xiaomi Redmi 7A разборка, снятие верхней панели: шаг 3, изображение 3 из 3
Xiaomi Redmi 7A разборка, снятие верхней панели: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Открутите восемь винтов на верхней панели.

  • Теперь верхняя панель будет свободна, просто потяните ее с небольшим усилием.

Шаг 4 Отсоедините аккумулятор

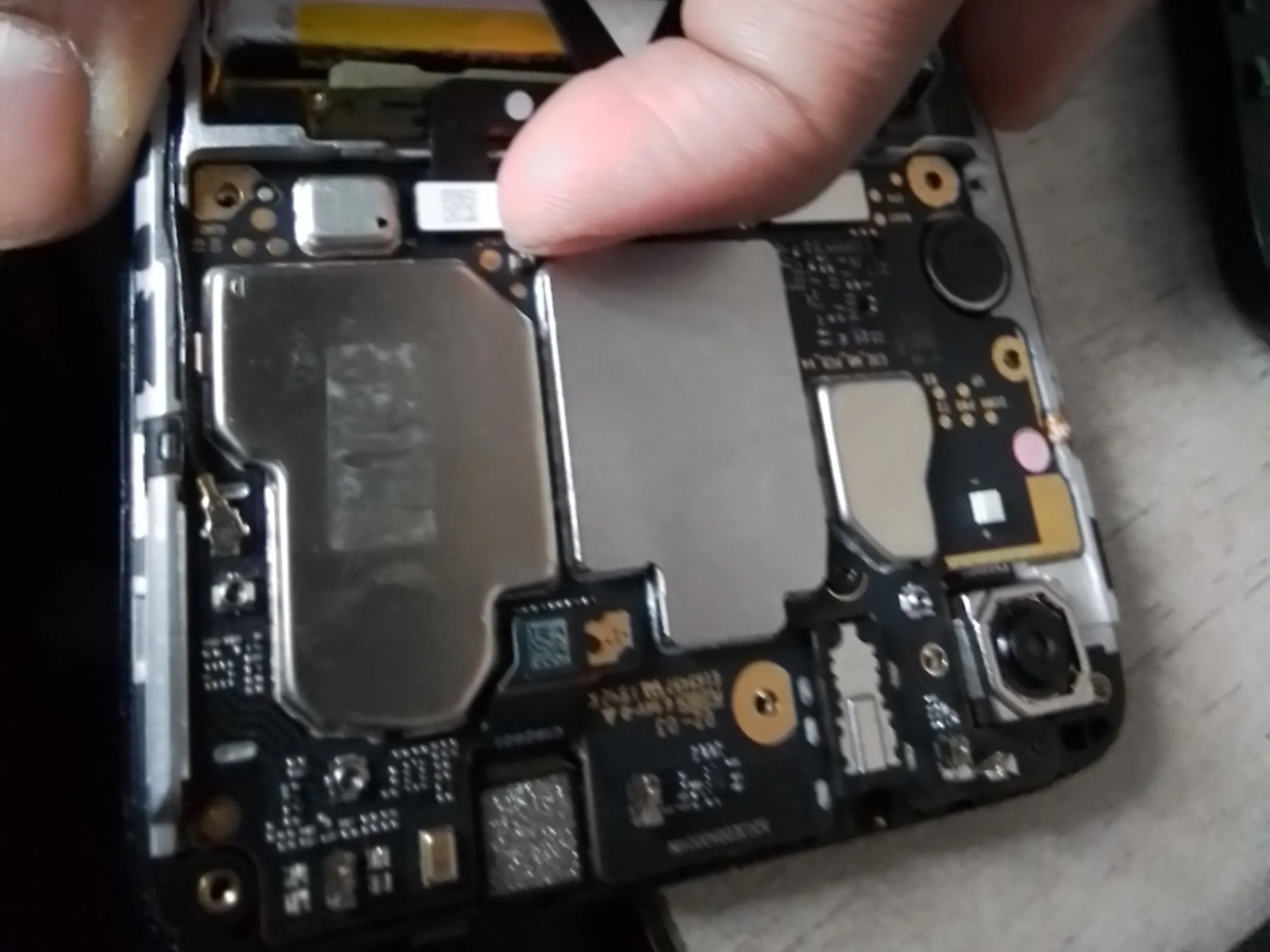

Разборка Xiaomi Redmi 7A, отсоединение аккумулятора: шаг 4, изображение 1 из 2
Xiaomi Redmi 7A Teardown, отсоедините аккумулятор: шаг 4, изображение 1 из 2 | Источник - ifixit.com

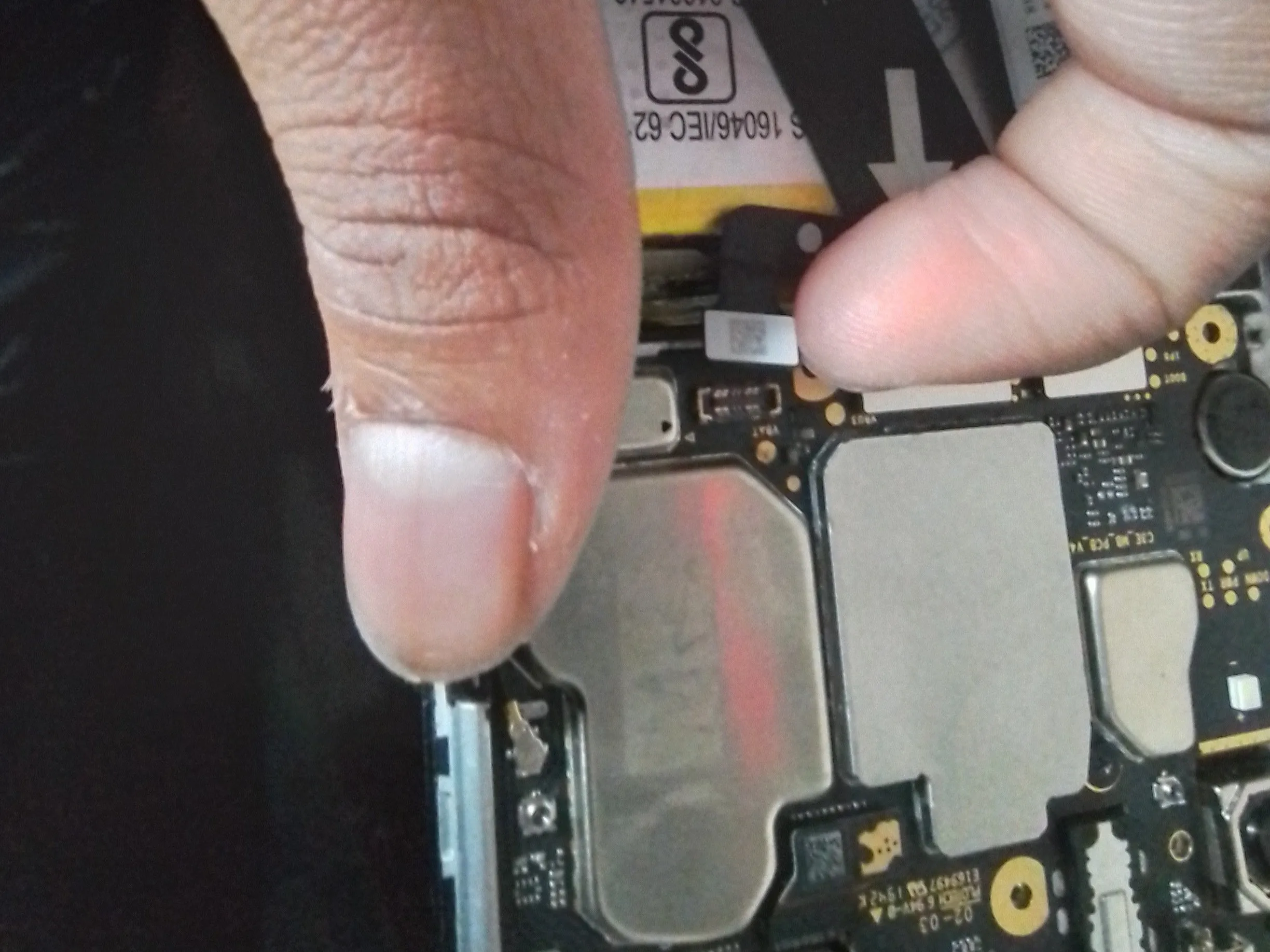

Xiaomi Redmi 7A разборка, отсоедините аккумулятор: шаг 4, изображение 2 из 2
Xiaomi Redmi 7A Разборка, отсоедините аккумулятор: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Подведите ноготь пальца под разъем аккумулятора.

  • С небольшим усилием подтолкните его вверх. Он должен отсоединиться от разъема основной платы.

  • Никогда не используйте для этого металлические предметы, так как это может привести к повреждению основной платы или, в худшем случае, к взрыву батареи.

Шаг 5 Снимите нижнюю панель

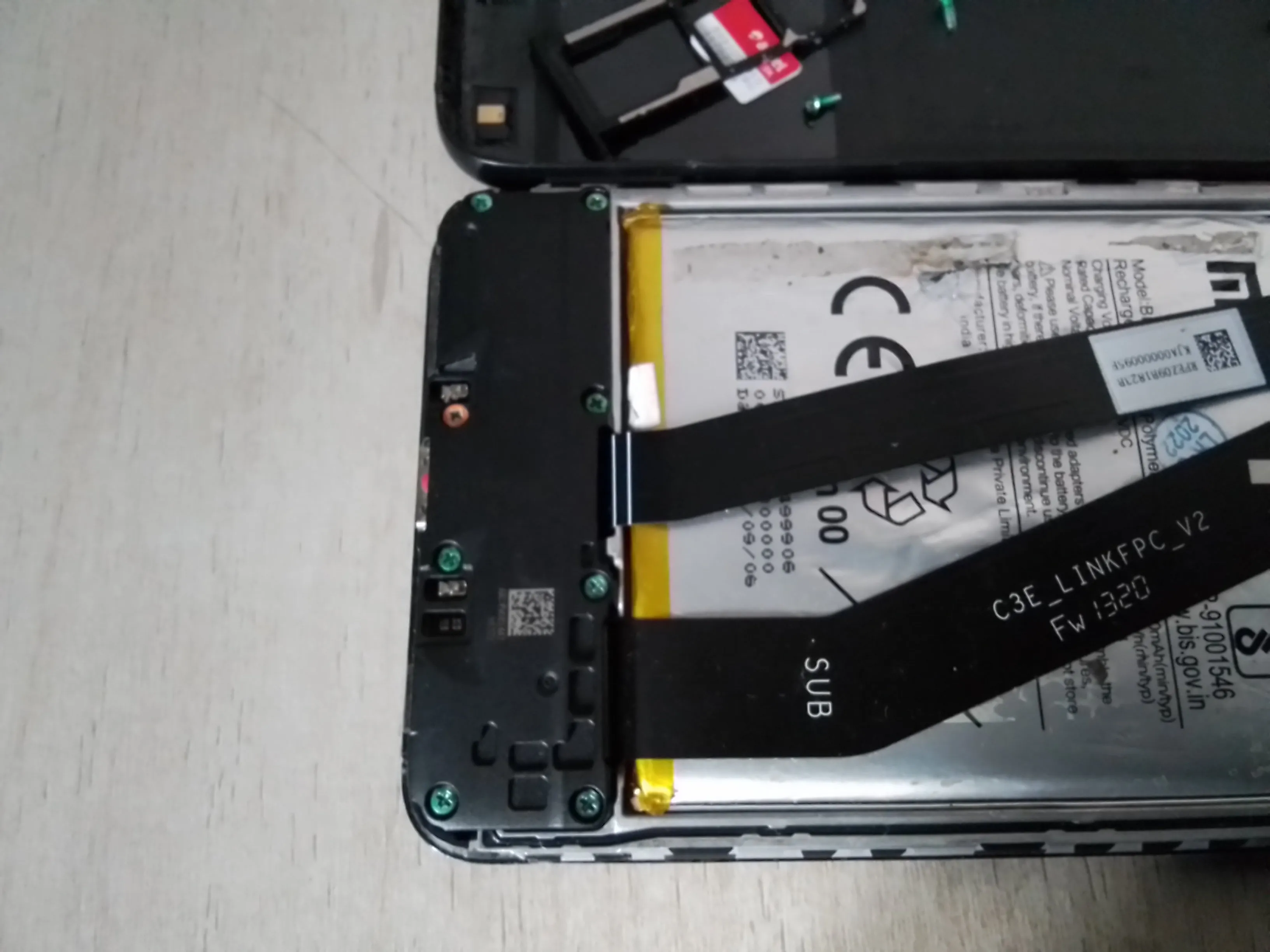

Xiaomi Redmi 7A Teardown, снятие нижней панели: шаг 5, изображение 1 из 3
Разборка Xiaomi Redmi 7A, снятие нижней панели: шаг 5, изображение 1 из 3 | Источник - ifixit.com

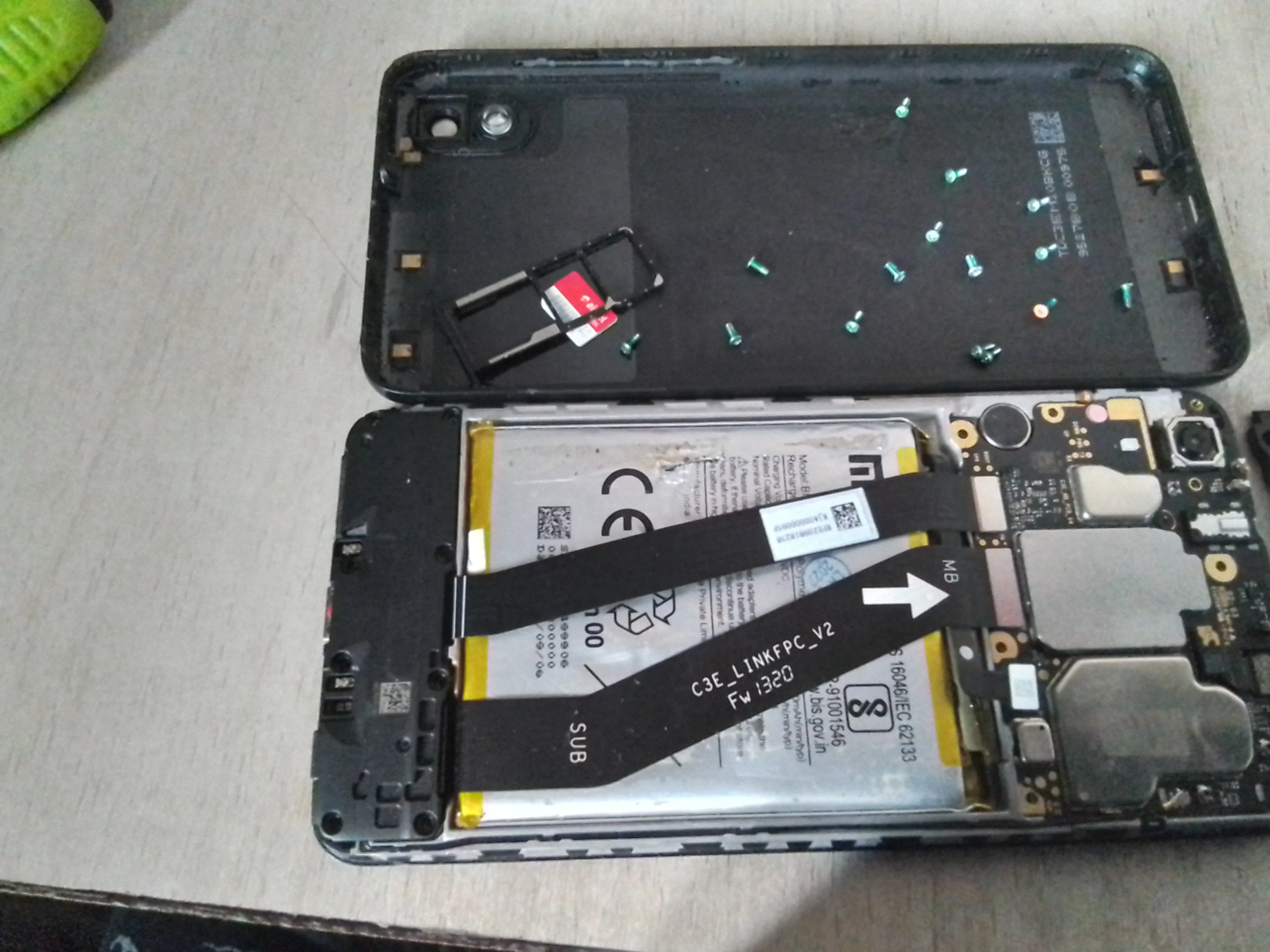

Xiaomi Redmi 7A разборка, снять нижнюю панель: шаг 5, изображение 2 из 3
Xiaomi Redmi 7A Teardown, снятие нижней панели: шаг 5, изображение 2 из 3 | Источник - ifixit.com

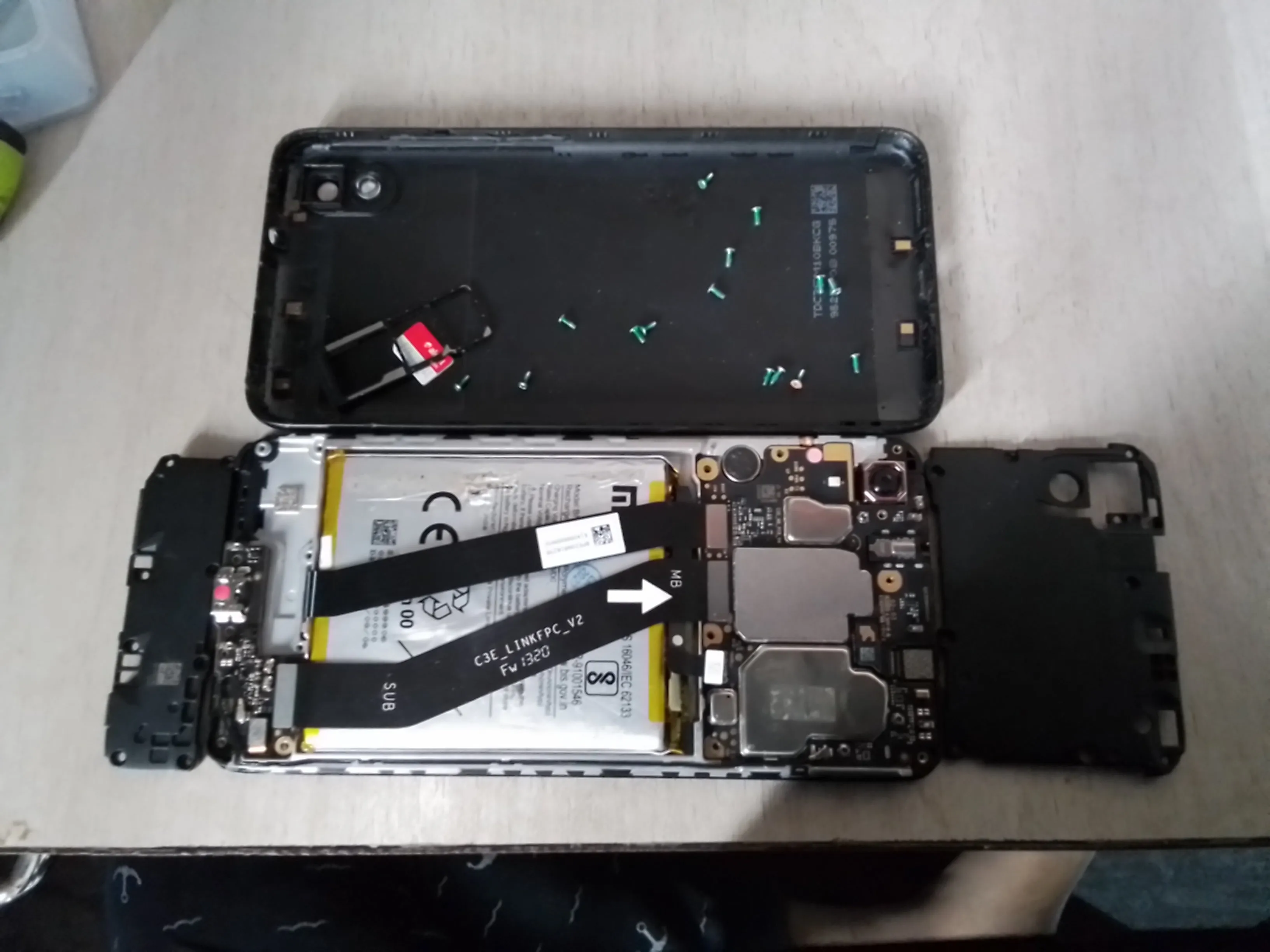

Xiaomi Redmi 7A разборка, снять нижнюю панель: шаг 5, изображение 3 из 3
Xiaomi Redmi 7A разборка, снять нижнюю панель: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Открутите восемь винтов на нижней панели.

  • Теперь нижняя панель, как и верхняя, должна легко выниматься с небольшим усилием.

Шаг 6 Снимите мостовое соединение

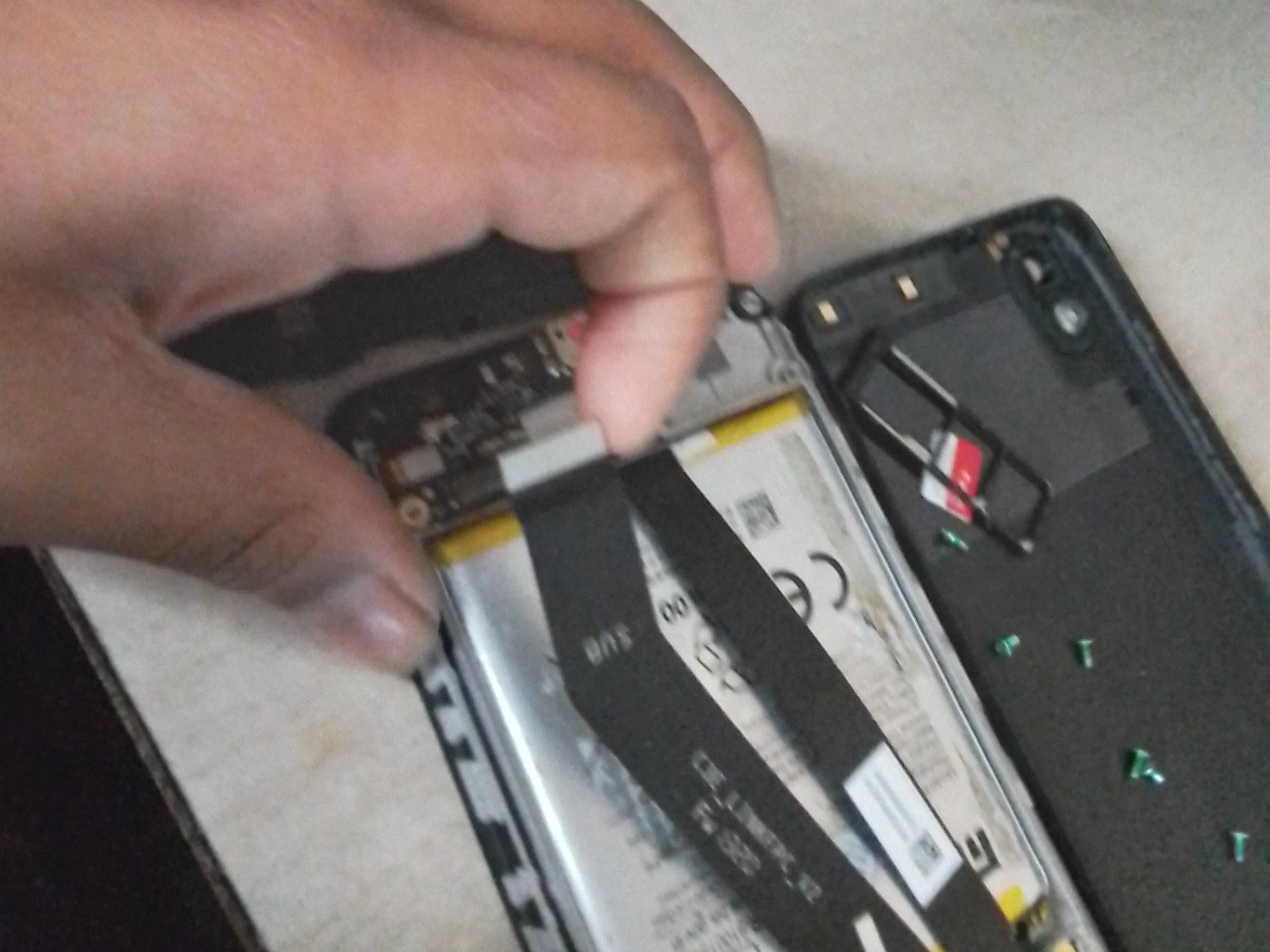

Разборка Xiaomi Redmi 7A, удаление мостового соединения: шаг 6, изображение 1 из 3
Xiaomi Redmi 7A Teardown, извлечение мостового соединения: шаг 6, изображение 1 из 3 | Источник - ifixit.com

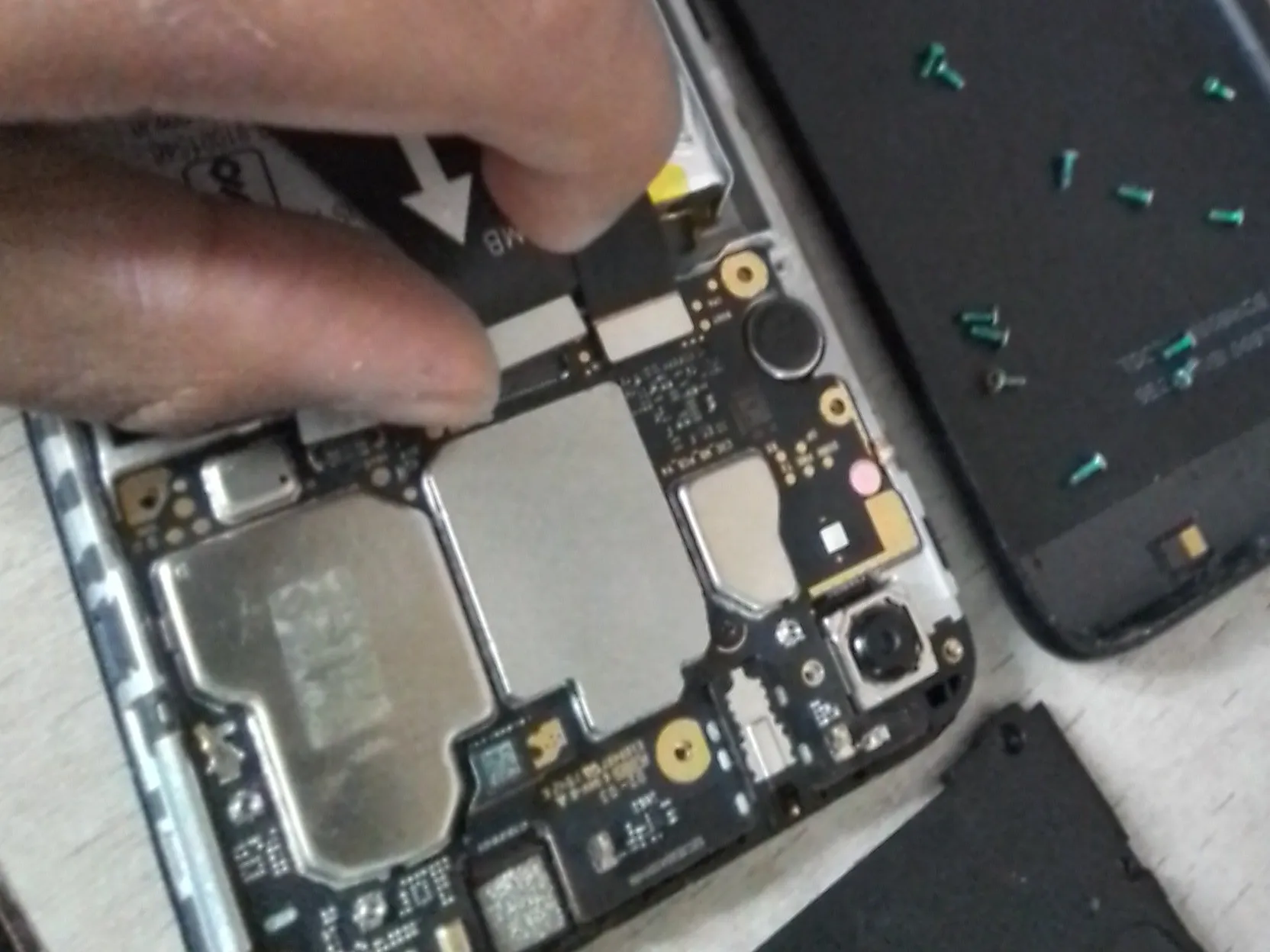

Xiaomi Redmi 7A Разборка, демонтаж мостового соединения: шаг 6, изображение 2 из 3
Xiaomi Redmi 7A Teardown, демонтаж мостового соединения: шаг 6, изображение 2 из 3 | Источник - ifixit.com

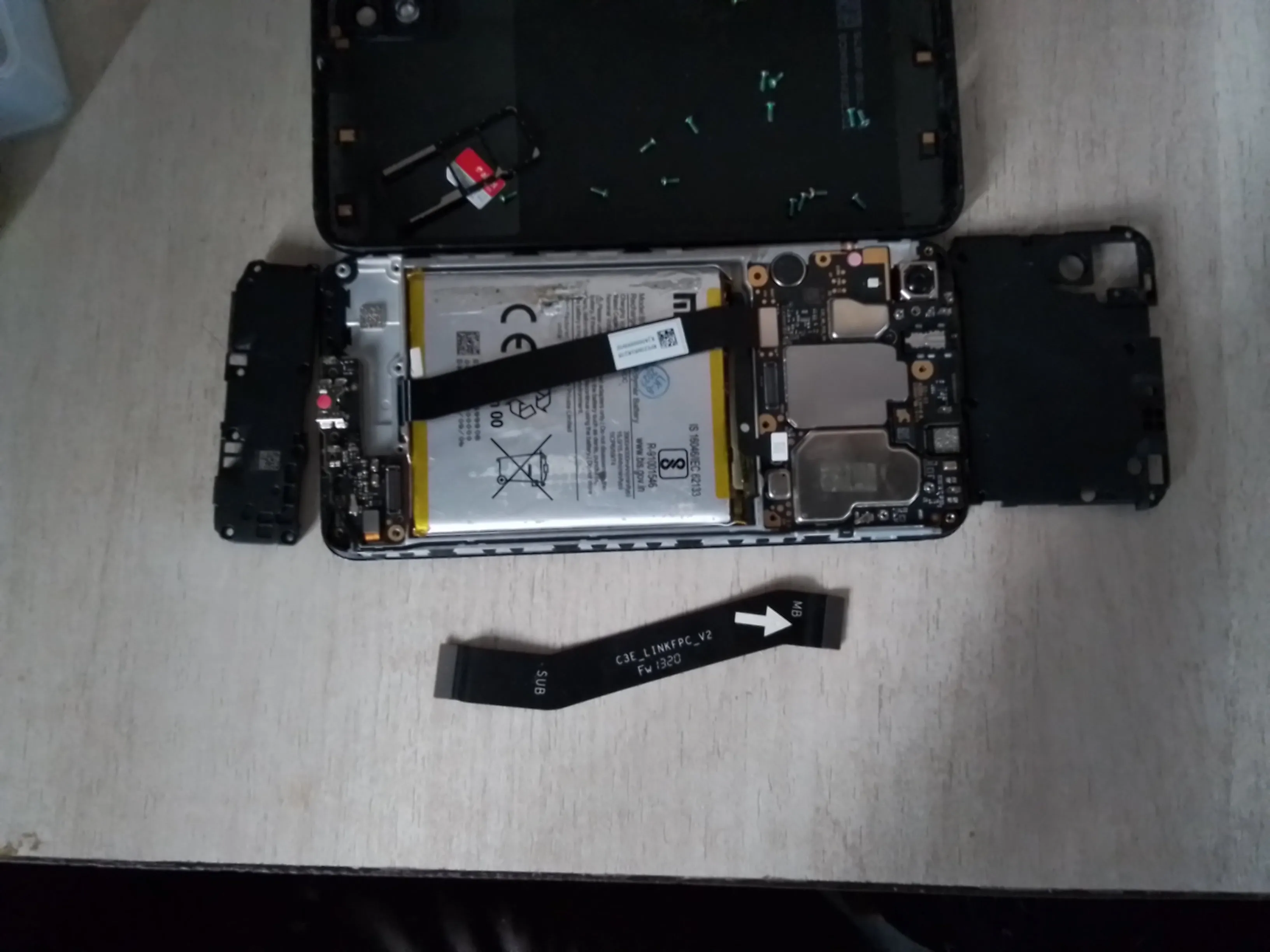

Xiaomi Redmi 7A Разборка, демонтаж мостового соединения: шаг 6, изображение 3 из 3
Xiaomi Redmi 7A разборка, снять мост соединения: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Извлеките разъем таким же способом, как мы извлекали разъем аккумулятора.

Шаг 7. Извлеките плату CC (Charge Connector)

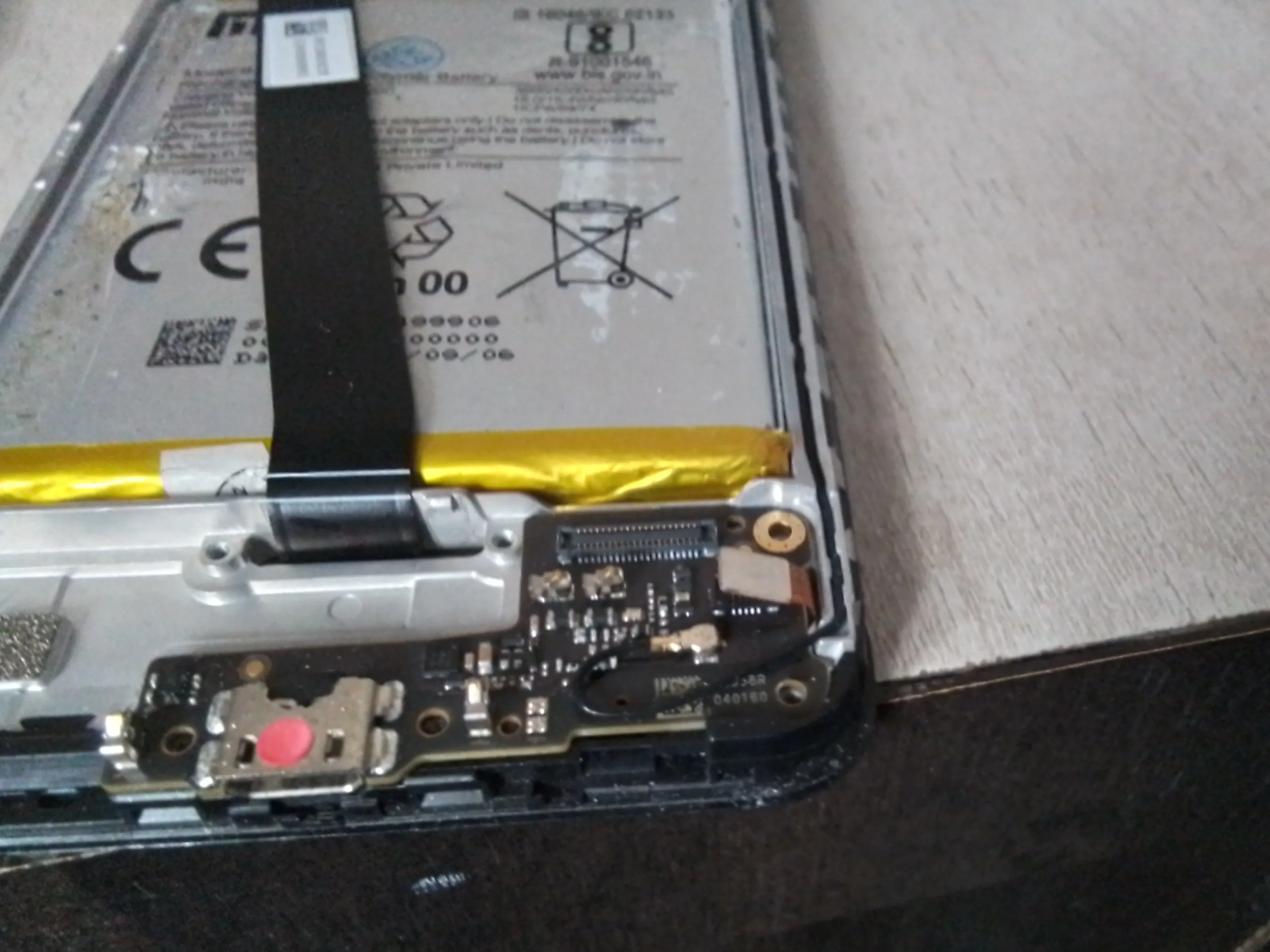

Разборка Xiaomi Redmi 7A, извлечение платы CC (разъема зарядки): шаг 7, изображение 1 из 3
Xiaomi Redmi 7A Разборка, извлечение платы CC (разъем зарядки): шаг 7, изображение 1 из 3 | Источник - ifixit.com

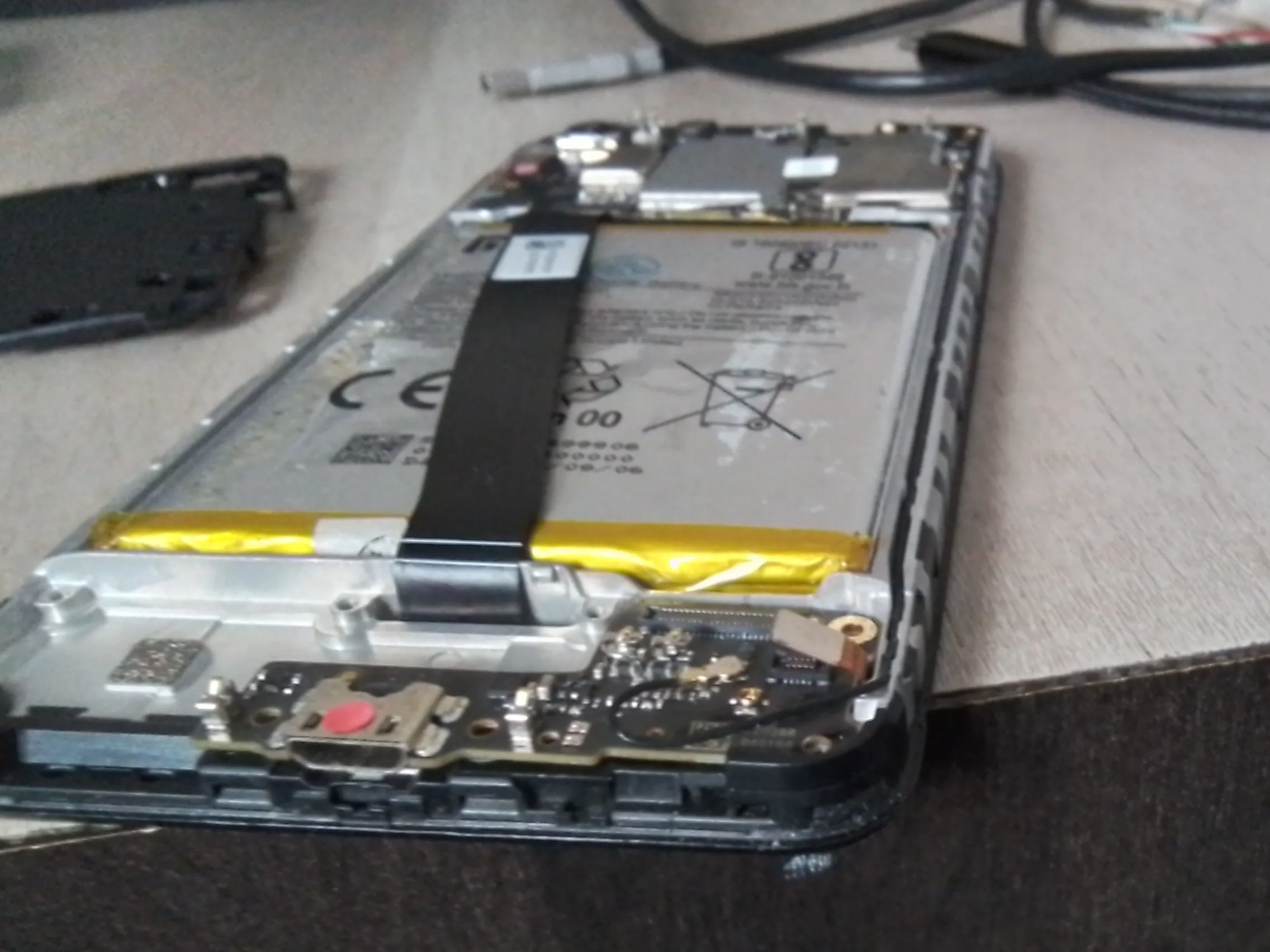

Разборка Xiaomi Redmi 7A, извлечение платы CC (разъем зарядки): шаг 7, изображение 2 из 3
Xiaomi Redmi 7A разборка, извлечение платы CC (разъем зарядки): шаг 7, изображение 2 из 3 | Источник - ifixit.com

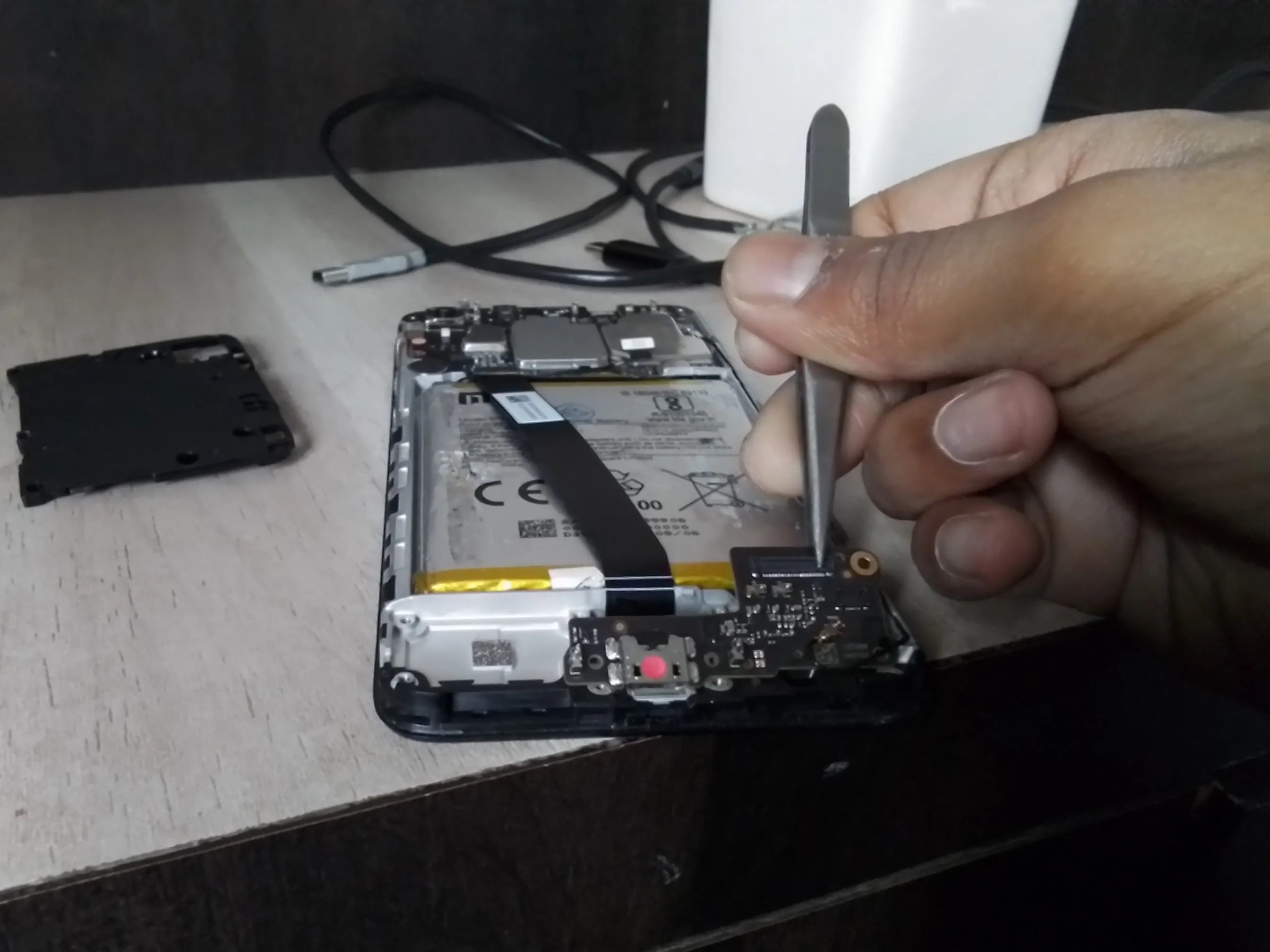

Разбор Xiaomi Redmi 7A, извлечение платы CC (разъем зарядки): шаг 7, изображение 3 из 3
Разборка Xiaomi Redmi 7A, извлечение платы CC (разъема зарядки): шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините сенсорный кабель ЖК-дисплея

  • Отсоедините кабель антенны

  • Извлеките всю плату CC

Шаг 8 Снимите основную плату

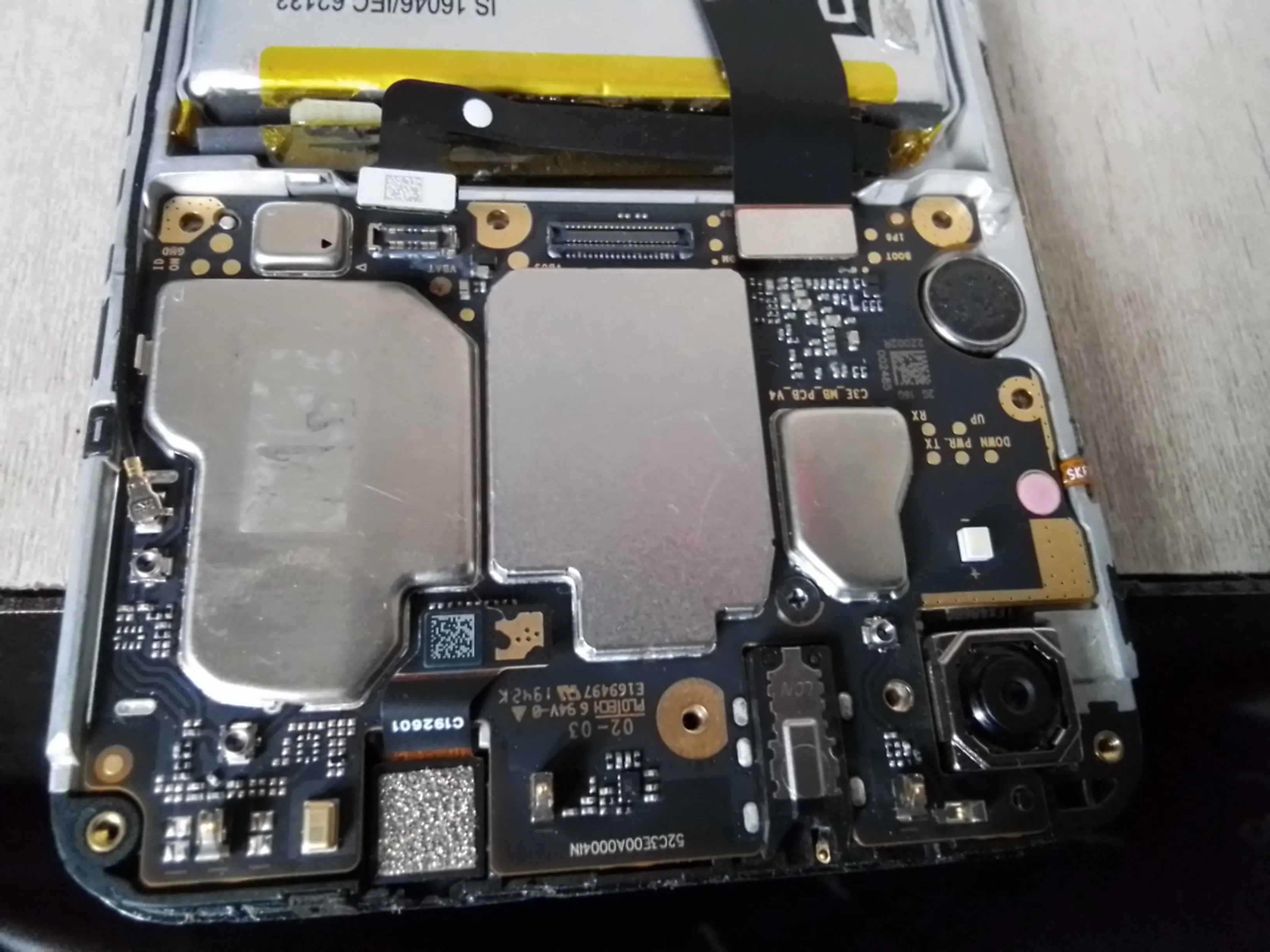

Разборка Xiaomi Redmi 7A, извлечение основной платы: шаг 8, изображение 1 из 3
Xiaomi Redmi 7A Разборка, извлечение основной платы: шаг 8, изображение 1 из 3 | Источник - ifixit.com

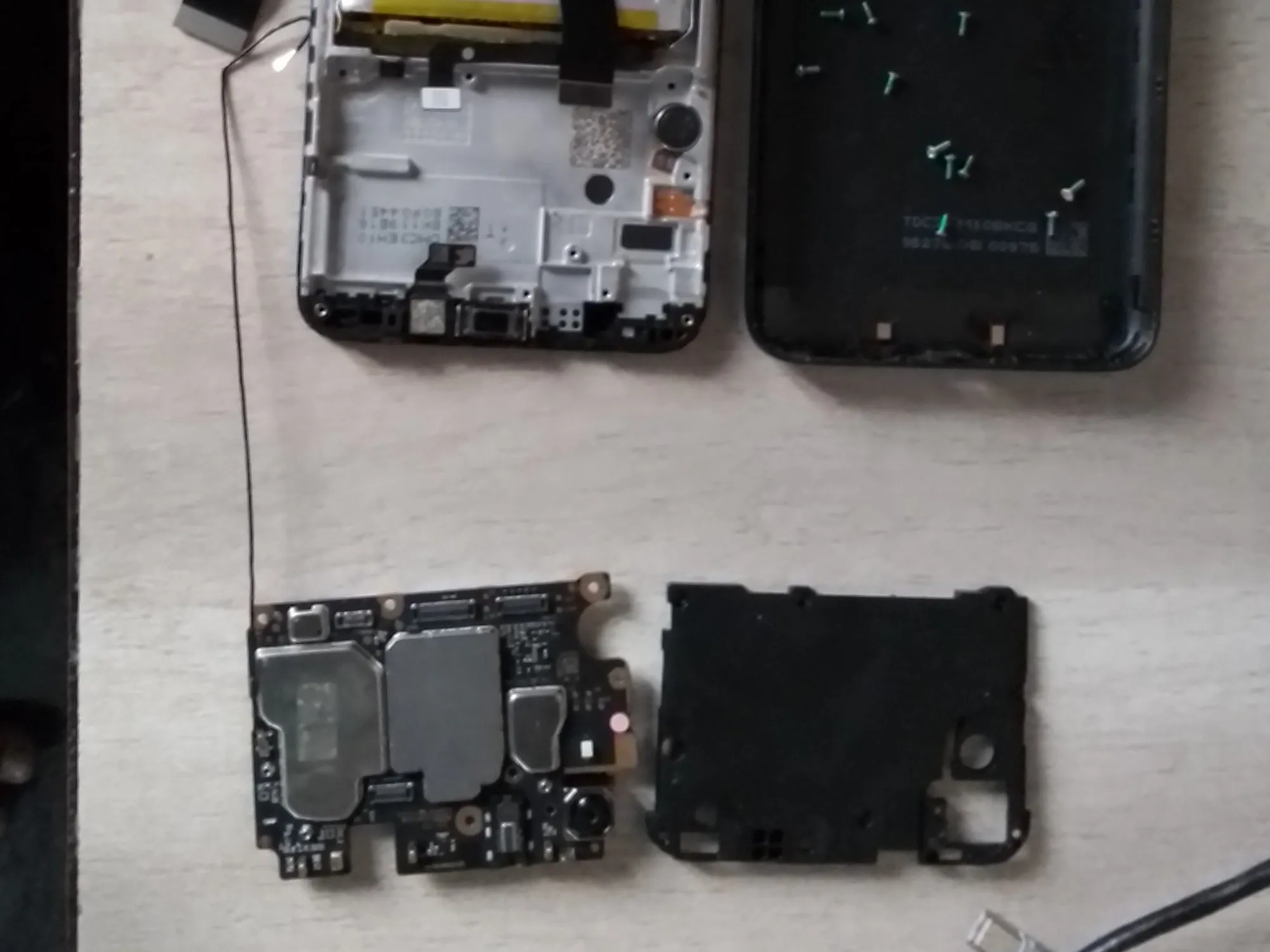

Разборка Xiaomi Redmi 7A, извлечение основной платы: шаг 8, изображение 2 из 3
Разборка Xiaomi Redmi 7A, извлечение основной платы: шаг 8, изображение 2 из 3 | Источник - ifixit.com

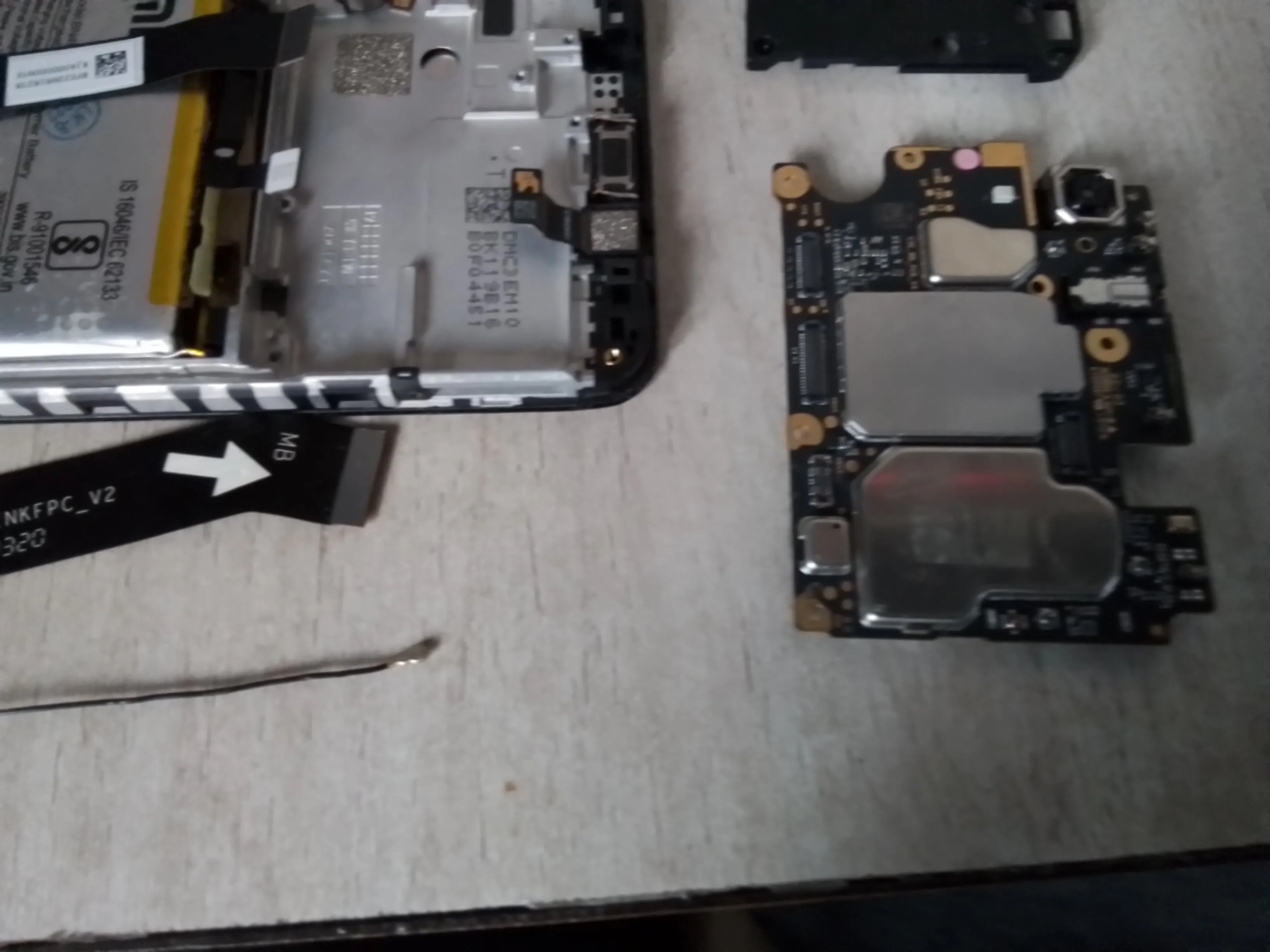

Разборка Xiaomi Redmi 7A, извлечение основной платы: шаг 8, изображение 3 из 3
Разборка Xiaomi Redmi 7A, извлечение основной платы: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Открутите винт за разъемом головного телефона и отсоедините все гибкие кабели, которые все еще прикреплены к основной плате.

  • Теперь плата должна легко выйти.

  • Снимите антенну, подключенную к плате.

Шаг 9 Извлеките переднюю камеру

Разборка Xiaomi Redmi 7A, извлечение фронтальной камеры: шаг 9, изображение 1 из 2
Xiaomi Redmi 7A Разборка, извлечение фронтальной камеры: шаг 9, изображение 1 из 2 | Источник - ifixit.com

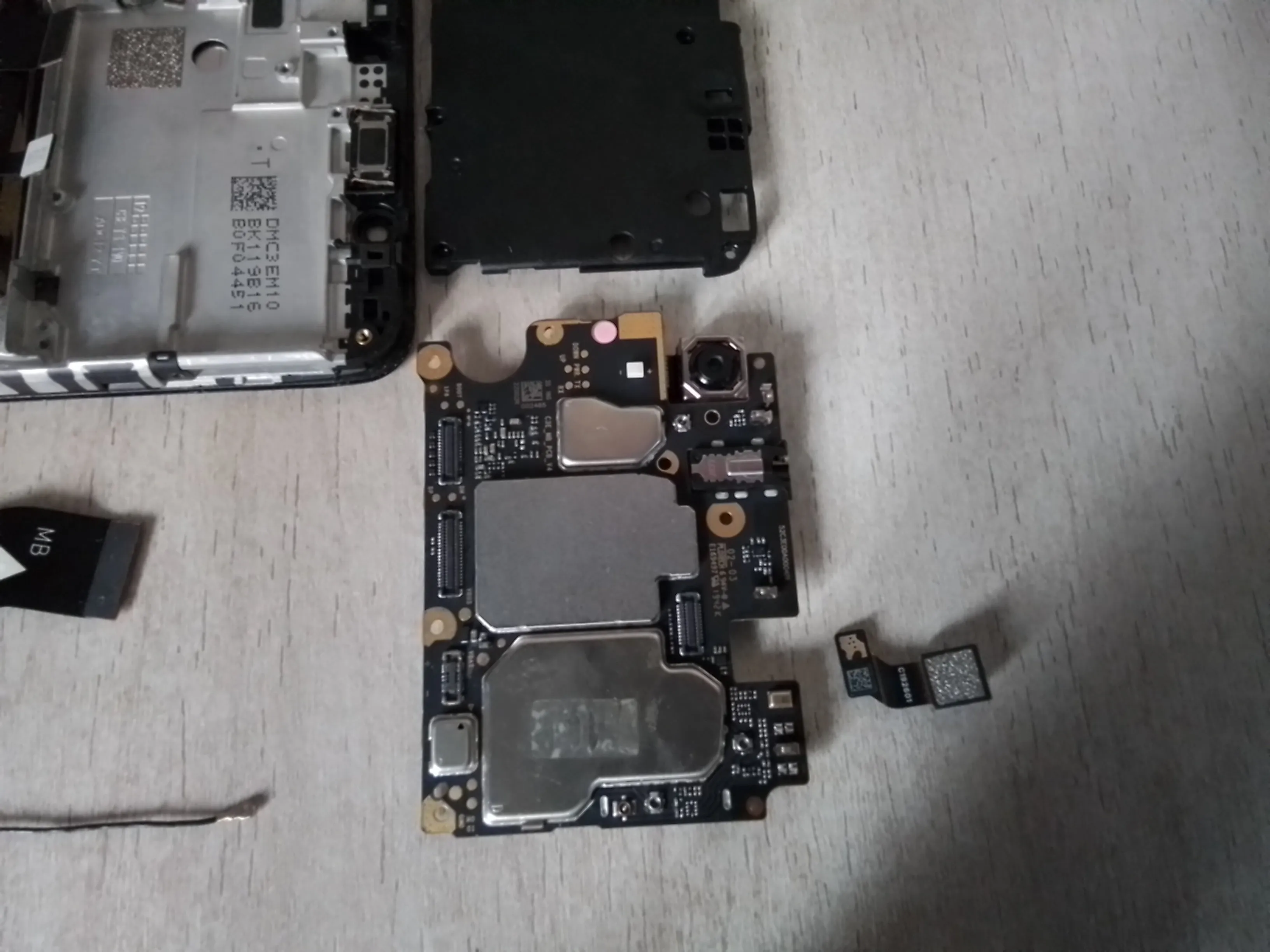

Xiaomi Redmi 7A разборка, извлечение фронтальной камеры: шаг 9, изображение 2 из 2
Разборка Xiaomi Redmi 7A, извлечение фронтальной камеры: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Пальцами возьмитесь за камеру и вытащите ее.

Шаг 10 Извлеките аккумулятор

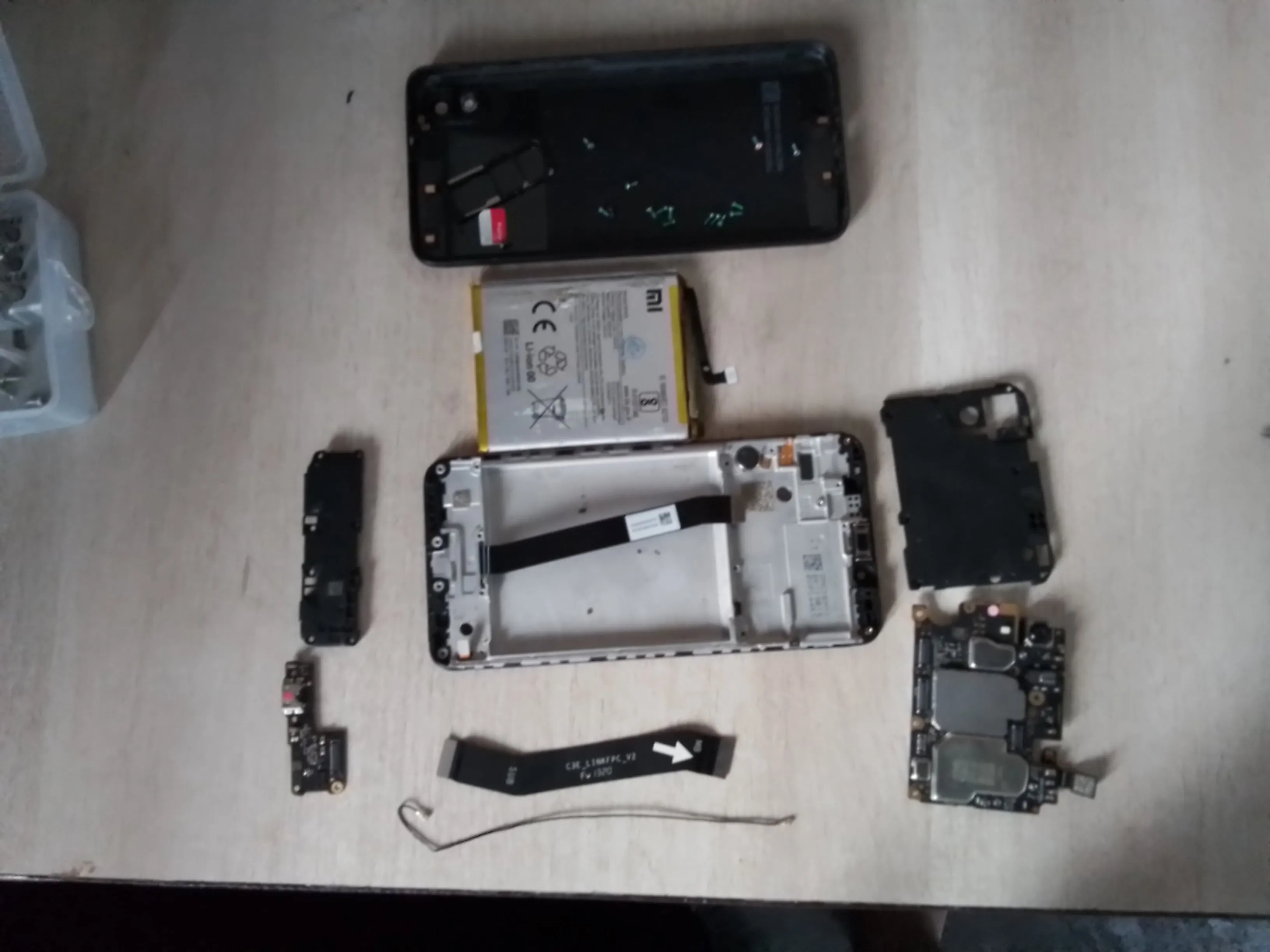

Разборка Xiaomi Redmi 7A, извлечение аккумулятора: шаг 10, изображение 1 из 1
Xiaomi Redmi 7A разборка, извлечение батареи: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Никогда не используйте металлические или острые инструменты рядом с батареей.

  • С помощью открывающего ключа извлеките батарею, и все готово!

  • Для сборки телефона выполните действия в обратном порядке!
