Разборка Xtorm XB304 Titan

Разборка Xtorm XB304 Titan

Шаг 1 Xtorm XB304 Titan Teardown

Xtorm XB304 Titan Teardown, Xtorm XB304 Titan Teardown: шаг 1, изображение 1 из 3
Xtorm XB304 Titan Teardown, Xtorm XB304 Titan Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Xtorm XB304 Titan Teardown, Xtorm XB304 Titan Teardown: шаг 1, изображение 2 из 3
Xtorm XB304 Titan Teardown, Xtorm XB304 Titan Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Xtorm XB304 Titan Teardown, Xtorm XB304 Titan Teardown: шаг 1, изображение 3 из 3
Xtorm XB304 Titan Teardown, Xtorm XB304 Titan Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

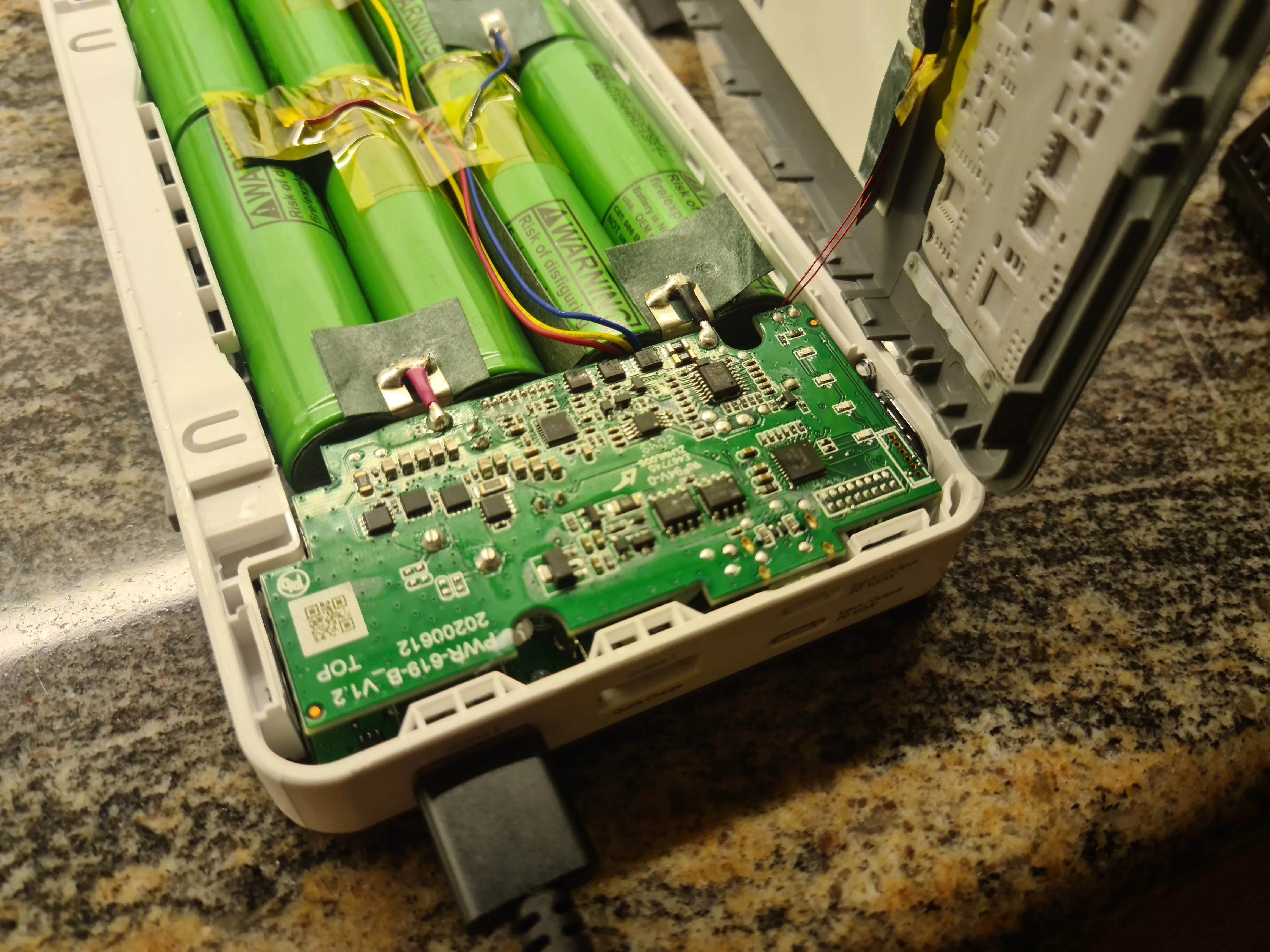

  • Конфигурация батареи, похоже, 4S2P, с пользовательскими 18650 Li-Ion элементами.

  • На конце USB-разъема находятся две печатные платы с большими индукторами между ними, которые приклеены белым силиконовым(?) клеем.

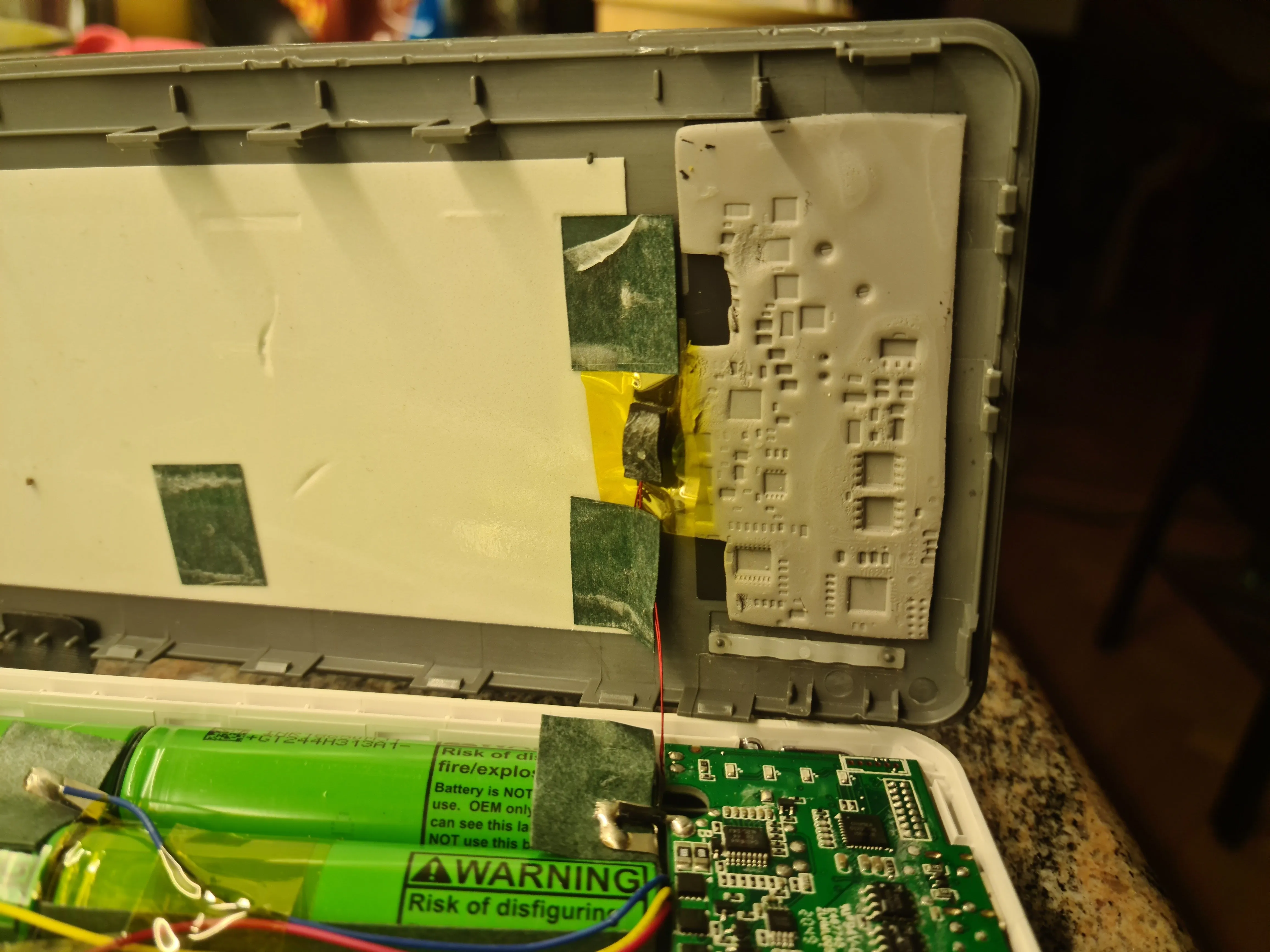

  • Под теплопроводящей серой пеной находится что-то вроде черного теплораспределителя, к которому прикреплена термопара - теплораспределитель, похоже, проходит ниже (теплоизолирующей?) белой липкой пены, которая находится над батарейной частью.

  • Я не рискнул разбирать power bank дальше, так как он мне еще нужен - похоже, что печатная плата крепится крестовыми винтами.

Шаг 2

Разборка Xtorm XB304 Titan: шаг 2, изображение 1 из 3
Xtorm XB304 Titan Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка Xtorm XB304 Titan: шаг 2, изображение 2 из 3
Xtorm XB304 Titan Teardown: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Xtorm XB304 Titan Teardown: шаг 2, изображение 3 из 3
Xtorm XB304 Titan Teardown: шаг 2, изображение 3 из 3 | Источник - ifixit.com

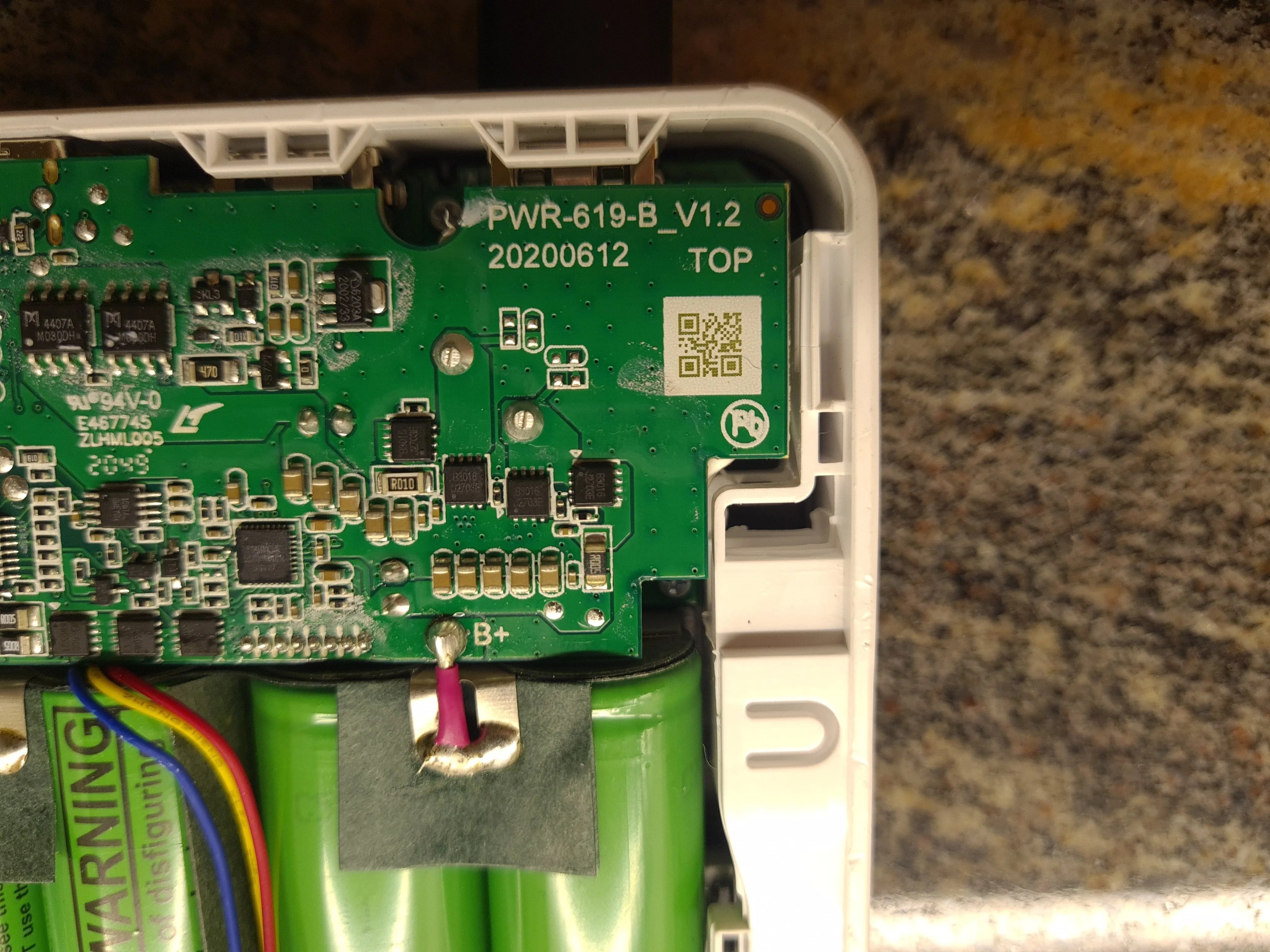

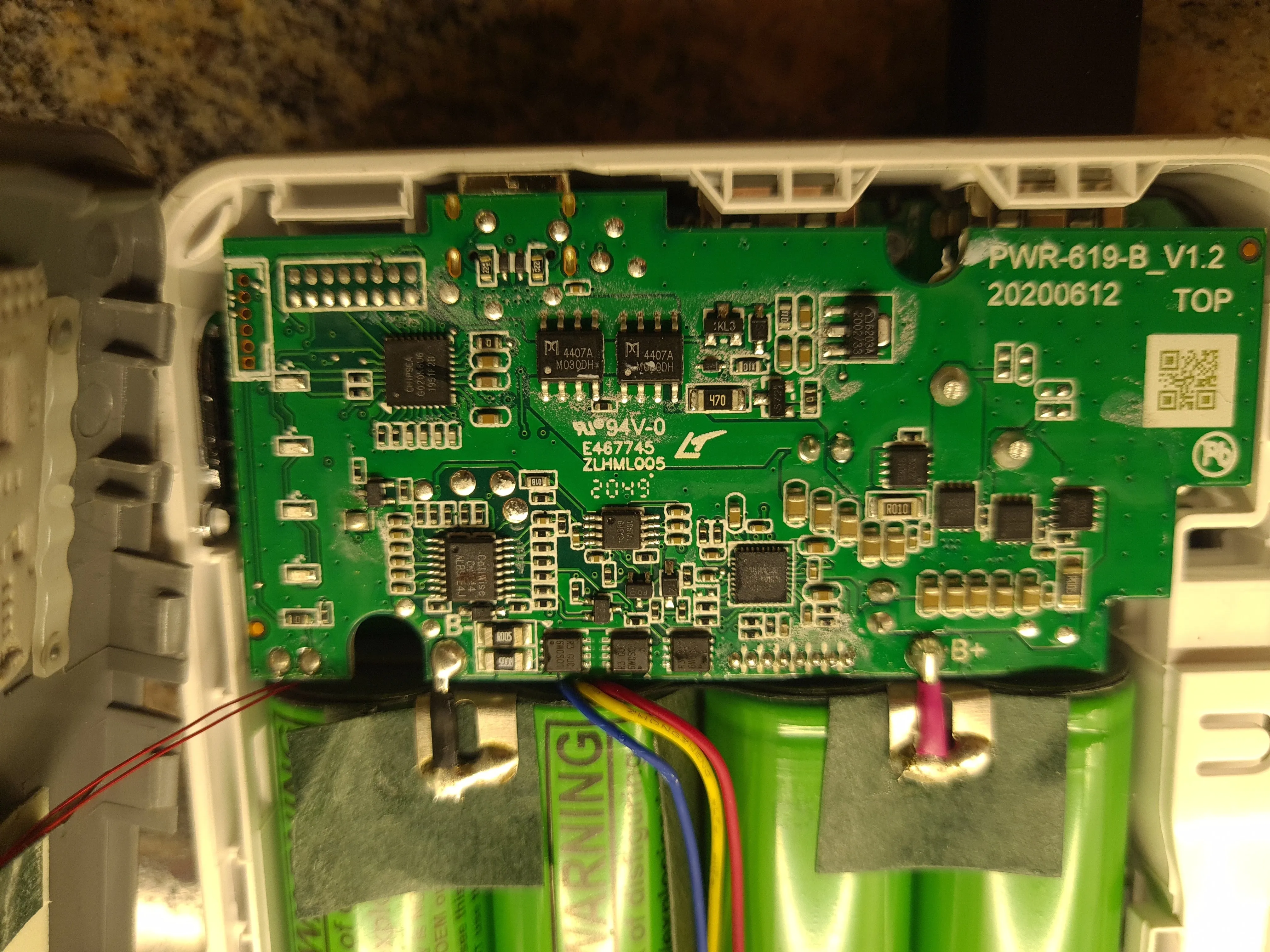

  • На печатной плате непосредственно расположена схема балансировки батареи, отдельной платы защиты батареи нет.

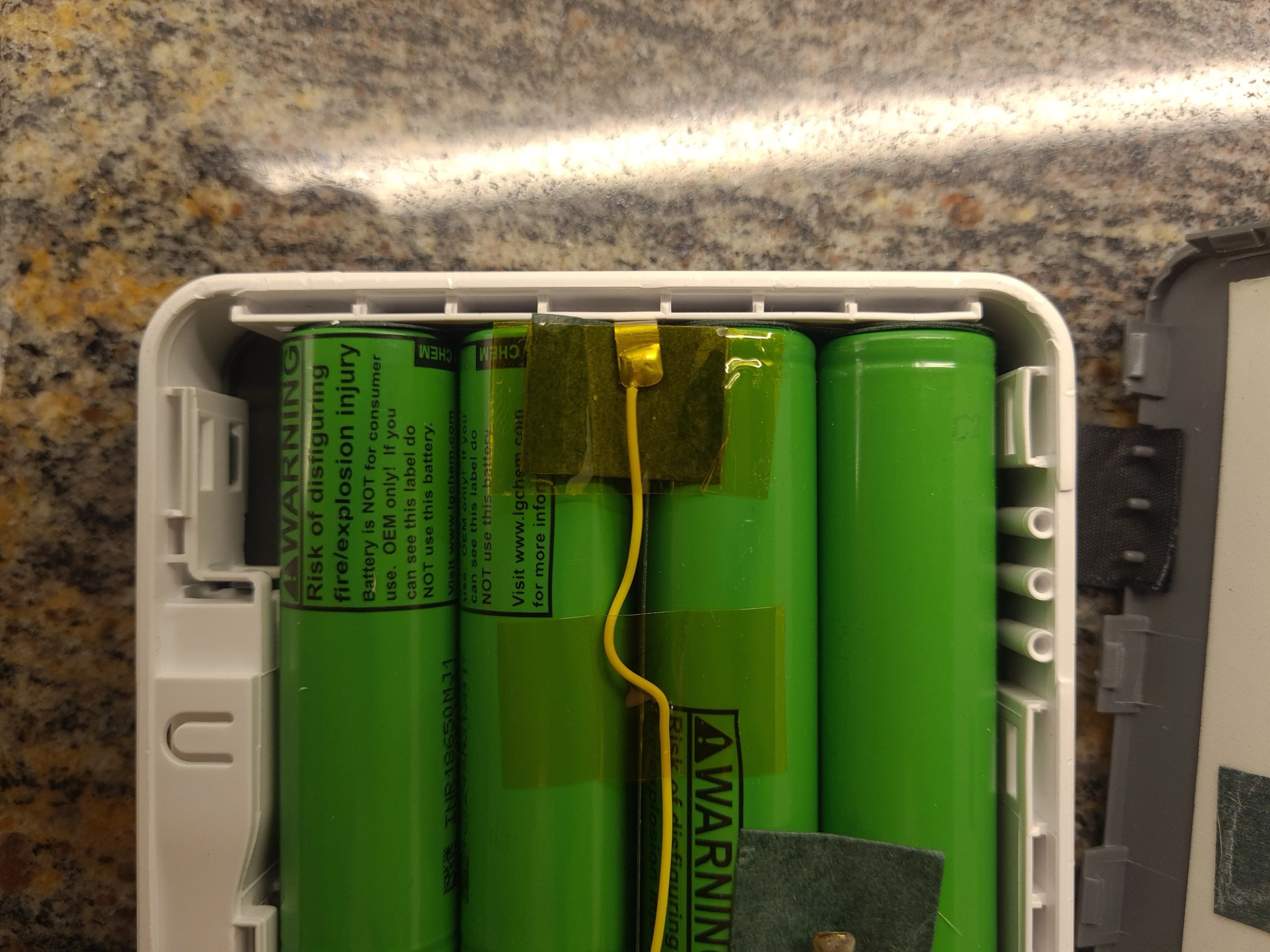

  • Корпус, похоже, обеспечивает разумную физическую защиту элементов от острых предметов благодаря двойным стенкам.

  • Я не исследовал ни одну из микросхем, но маркировка на них не удалена.
