Разборка Zanco Tiny T1

Введение

Мы уже видели (и снесли) практически все, но теперь появился Tiny T1 от Zanco. Он не обращает внимания на вашу одержимость соотношением экрана к корпусу, невосприимчив к мелким сравнениям PPI и презирает четырехзначные ценники на смартфоны, но он может навсегда завладеть короной тонких и легких устройств. Присоединяйтесь к нам, чтобы увидеть самый тонкий из когда-либо сделанных нами разборов. Он будет большим.

Нравится наш разбор? Хотите подписаться? N.I.F.T.Y!

Что вам нужно

Инструменты

•

•

Шаг 1 Zanco Tiny T1 Teardown

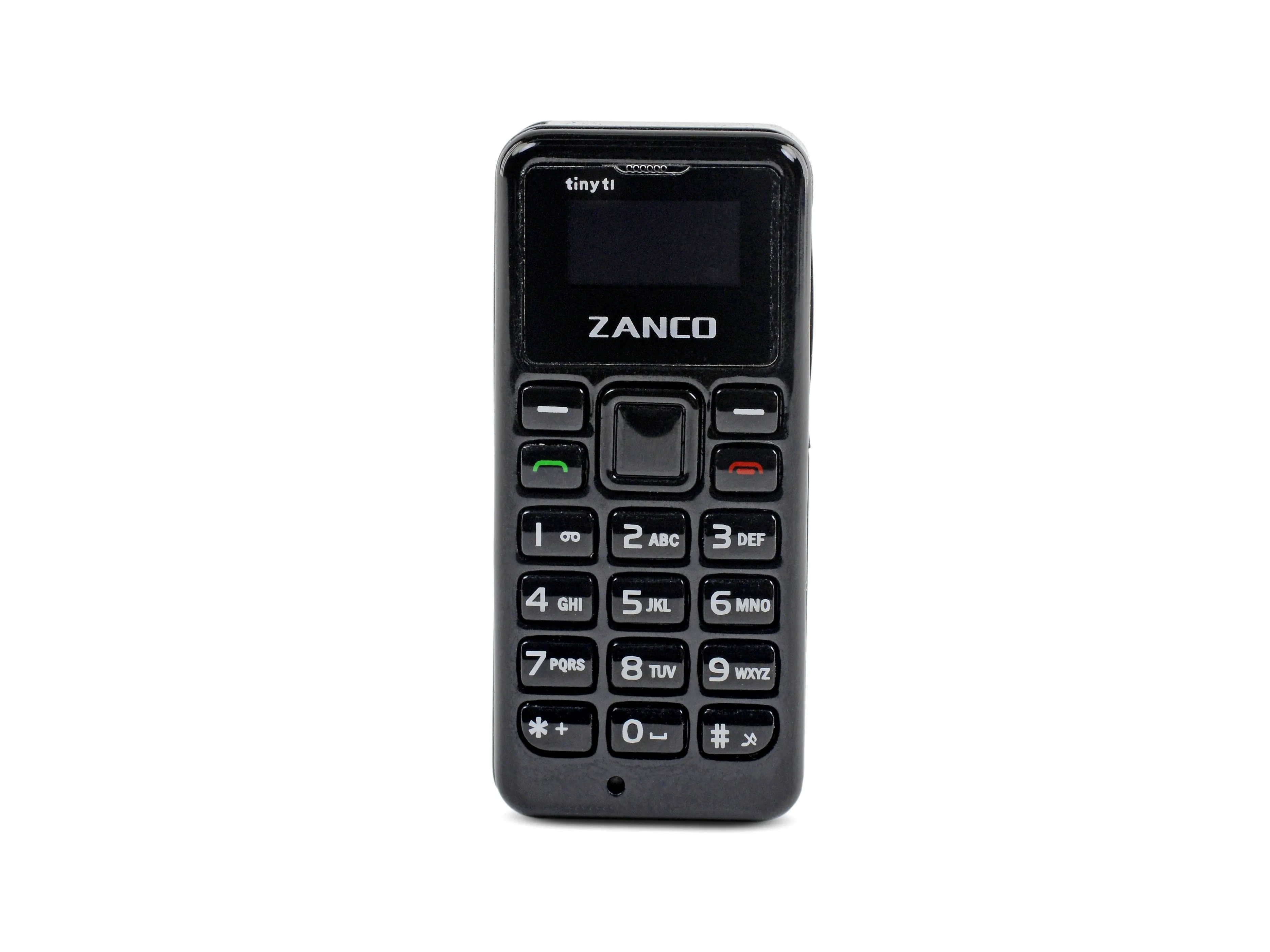

• Tiny T1 может быть маленьким, но так ли он могуч? Мы позволим его характеристикам говорить за вас:

• Mediatek MTK6261D SoC

• 0.49' OLED-дисплей с разрешением 64 x 32 пикселя (146 ppi)

• Встроенная функция изменения голоса

• 32 МБ ОЗУ и 32 МБ ПЗУ

• Клавиатура с подсветкой

• Возможность подключения к сети 2G

• Порт MicroUSB

Шаг 2

• Для сравнения размеров мы привлекли к помощи одного мохнатого бунтаря. Не волнуйтесь - мы перевезем его обратно в Восстание, когда закончим с ним.

• Хотя это не самый популярный миниатюрный телефонформ-факторраскладка T1 в виде плитки шоколада делает набор и отправку СМС пальцами человеческого размера легким делом.

• Металлическая задняя панель гладкая, за исключением наклейки с надписью и решетки динамика. Хрупкие стеклянные панели не бьются. Нет неприглядного бугорка задней камеры.

Шаг 3

• Порт microUSB занимает нижнюю часть телефона, а рядом с ним Zanco удалось втиснуть микрофон.

• Нано - слово относительное, так как слот для SIM-карты 'нано' занимает правую грань телефона.

• Если вы склонны набирать номера через задницу, Tiny T1 не для вас.

• Имеет ли размер значение? Мы сравнили Tiny T1 с его современными соотечественниками: LG ENV3, принадлежащим техническому писателю, и Samsung Galaxy S9+.

Шаг 4

• Для вскрытия телефона такого масштаба требуются специальные инструменты. К счастью, Делаете.ру позаботился об этом.

• Несмотря на ретро-эстетику, эта процедура открытия далеко не устарела. С помощью микроотвертки освобождаются передние зажимы, и верхняя пластиковая панель свободна!

• В отличие от некоторых телефонов, мы не встретили проприетарных винтов здесь нет.

• Сдвинув клавиатуру в сторону, мы обнаруживаем, что кнопочная панель припаяна к плате под ней.

• Для обеспечения подсветки клавиатуры две белые клейкие площадки рассеивают свет от четырех светодиодов, установленных на поверхности под ней.

Шаг 5

• В то время как большинство современных телефонов держатся вместе с помощью армии винтов и отвратительных клеевно в Tiny T1 ничего этого нет. Ноль винтиков! Ноль клея!

• Все внутренности вынимаются одним рывком с помощью лопатки (нормального размера).

• Вероятный урок: чтобы легко открывать телефоны нормального размера, нам нужен гигантский пассатижи.

• Кто сказал, что маленькое не может быть ремонтопригодным? (Смотрим на вас, AirPods.)

Шаг 6

• Перед нами внутренности Tiny T1 - все до единой. Это всего лишь одна плата, к которой припаяно (почти) все:

• Динамик

• капсюль микрофона

• Высокотехнологичная Bluetooth-антенна (это провод)

• 'Нано' SIM-слот, по иронии судьбы занимающий почти половину платы.

• Два загадочных штырька, которые доступны снаружи - возможно, для зарядки? Порт для аксессуаров? Крошечный электрошокер?

• Аккумулятор емкостью 200 мАч и мощностью 0,74 Втч (для сравнения, у ENV3 - 3,5 Втч, а у Galaxy S9+ - 13,48 Втч).

• Хотя батарея S9+ более чем в восемнадцать раз емче, мы сомневаемся, что ее время работы в режиме ожидания линейно соответствует трехдневному рейтингу Tiny T1.

Шаг 7

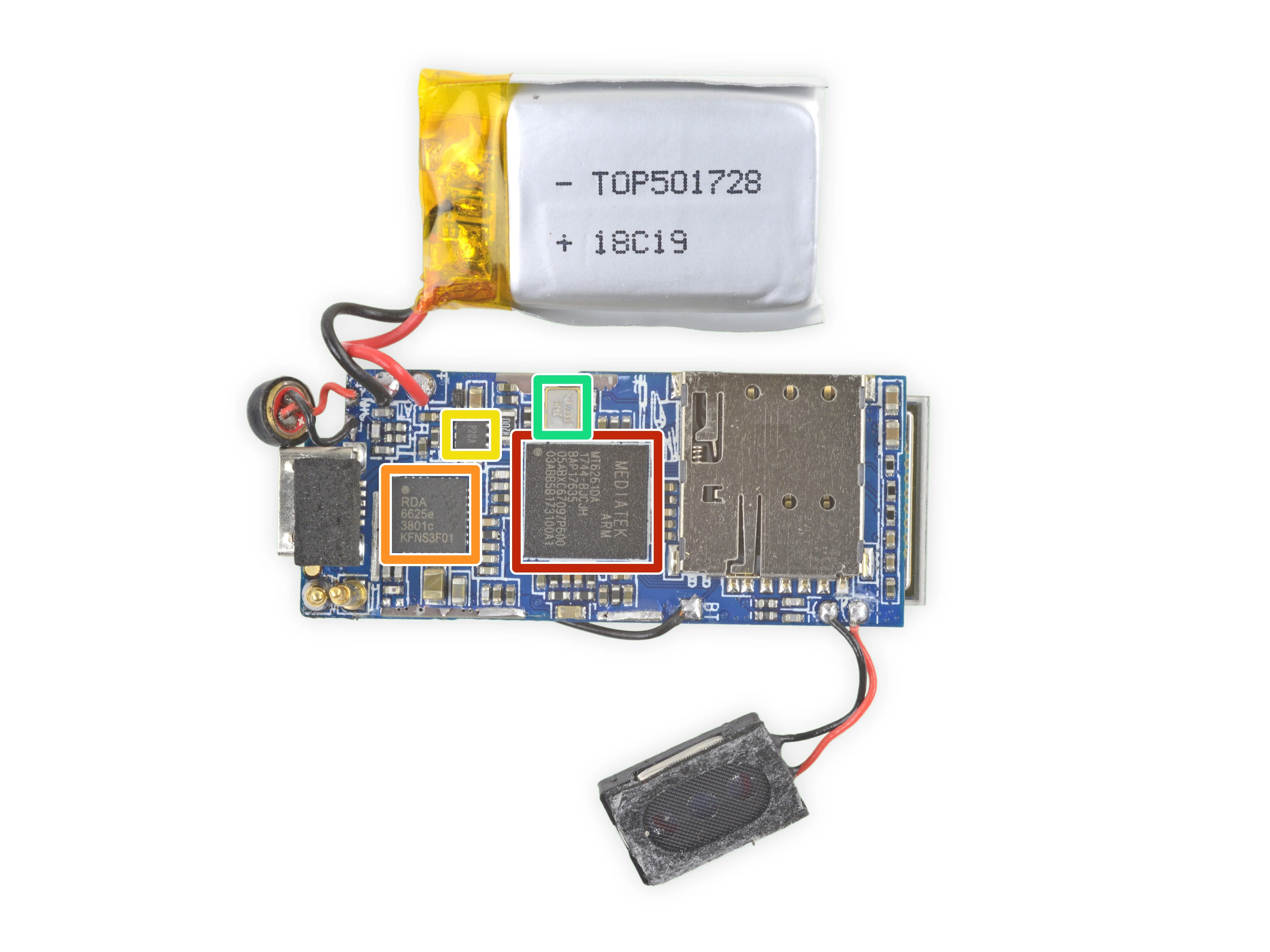

• Какое минимальное количество кремния необходимо для функционирования мобильного телефона? Мы не уверены, но это не может быть далеко:

• Mediatek MT6261DA SoC

• RDA Microelectronics RDA6625 Фронтальный модуль

• Зарядное устройство для литий-ионных аккумуляторов

• Осциллятор 26 МГц

Шаг 8

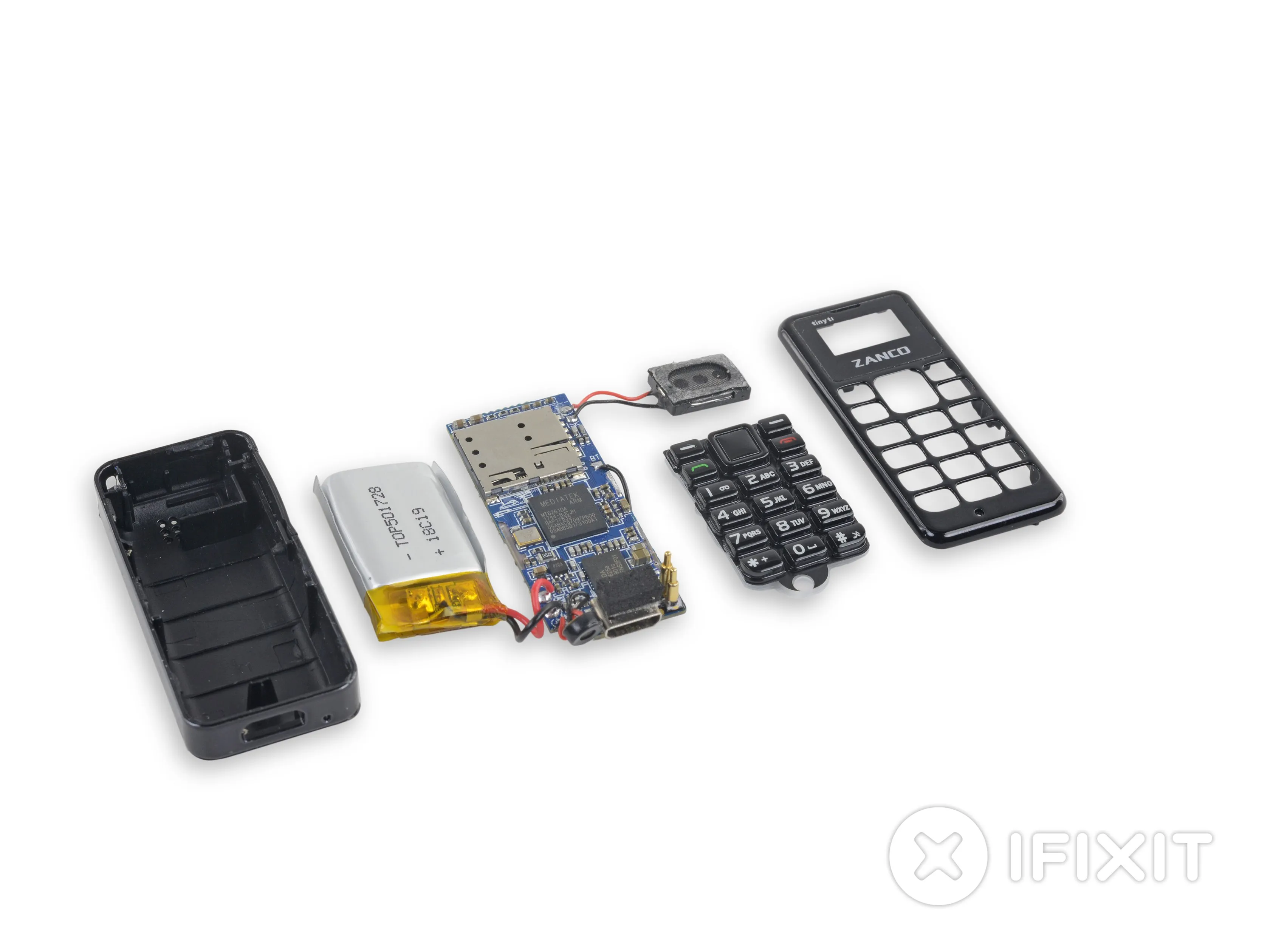

• На этом мы заканчиваем разборку этого миниатюрного устройства!

• T1 показывает, что можно создать работающий телефон, имея всего лишь небольшое оборудование, а с развитием технологий можно сделать его еще более маленьким.

• Мы прошли долгий путь от первых мобильных телефонов более сорока лет назад, даже превзойдя самые дикие концепции из шпионских фильмов и научная фантастика.

• ... А это значит, что современные разработчики вымышленных гаджетов должны постоянно совершенствовать свою игру.

Вывод

• Телефон держится на одних только защелках, что делает процедуру открытия простой и безболезненной.
• Передняя пластиковая панель, склонная к растрескиванию, легко заменяется.
• Большинство компонентов, включая аккумулятор, припаяны к материнской плате, что затрудняет ремонт.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Отличная разборка. Я заметил маленькие плоскогубцы с синими ручками. Я думаю, что это из одного из автомобильных наборов Pocher масштаба 1/8, возможно, из набора инструментов Ferrari Testarossa. Очевидно, что это просто украшение!

О нет, у этого телефона есть определенное назначение. Хотя, если вы не знаете, в чем его предназначение, то, скорее всего, он вам и не нужен 😂.

Не знаю, правильно ли я отредактировал, но я попытался вставить букву 'Y' в 'N.I.F.T.Y!' вверху, чтобы сделать ссылку на канал Делаете.ру YouTube.

Томми, это гениальная идея! Не все получилось, но я разобрался.

Так это настоящий телефон!?

Да! Это настоящий рабочий телефон, который работает в сетях 2G.

У меня есть телефон, но в нем только китайский язык, как мне запрограммировать английский язык? Какую область (области) мне нужно подключить к USB-порту с помощью какого-либо инструмента?

В меню настроек есть выбор языка. У нас по умолчанию включен китайский язык. Вы можете попробовать использовать Google image translate для навигации по настройкам или попробовать следующее:

Нажмите левую верхнюю софт-клавишу один раз (откроется меню)

Нажмите один раз на d-pad со стрелкой влево (переход к настройкам). Нажмите левую верхнюю софт-клавишу один раз (выбор настроек).

Дважды нажмите на d-pad со стрелкой вправо, чтобы перейти на страницу 3/6 (настройки телефона). Нажмите левую верхнюю софт-клавишу один раз (выбор настроек телефона).

Снова нажмите левую верхнюю софт-клавишу (выбор языка). Нажмите на d-pad со стрелкой вниз один раз, чтобы выбрать английский язык. Нажмите левую верхнюю софт-клавишу, чтобы выбрать его.

Пройдет ли он через металлодетекторы?

Это зависит от того, насколько чувствительны детекторы. Если он может обнаружить ключи/монеты, то, скорее всего, сработает.

Динамик перестал работать

Вы знаете, как это можно исправить? Или почему

Скорее всего, переломился тонкий провод динамика, и вам потребуется замена динамика.
