Разборка ZEN V Creative Media Player

Введение

Руководство по быстрой и простой разборке/разборке медиаплеера ZEN V Creative Media Player.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка медиаплеера ZEN V Creative

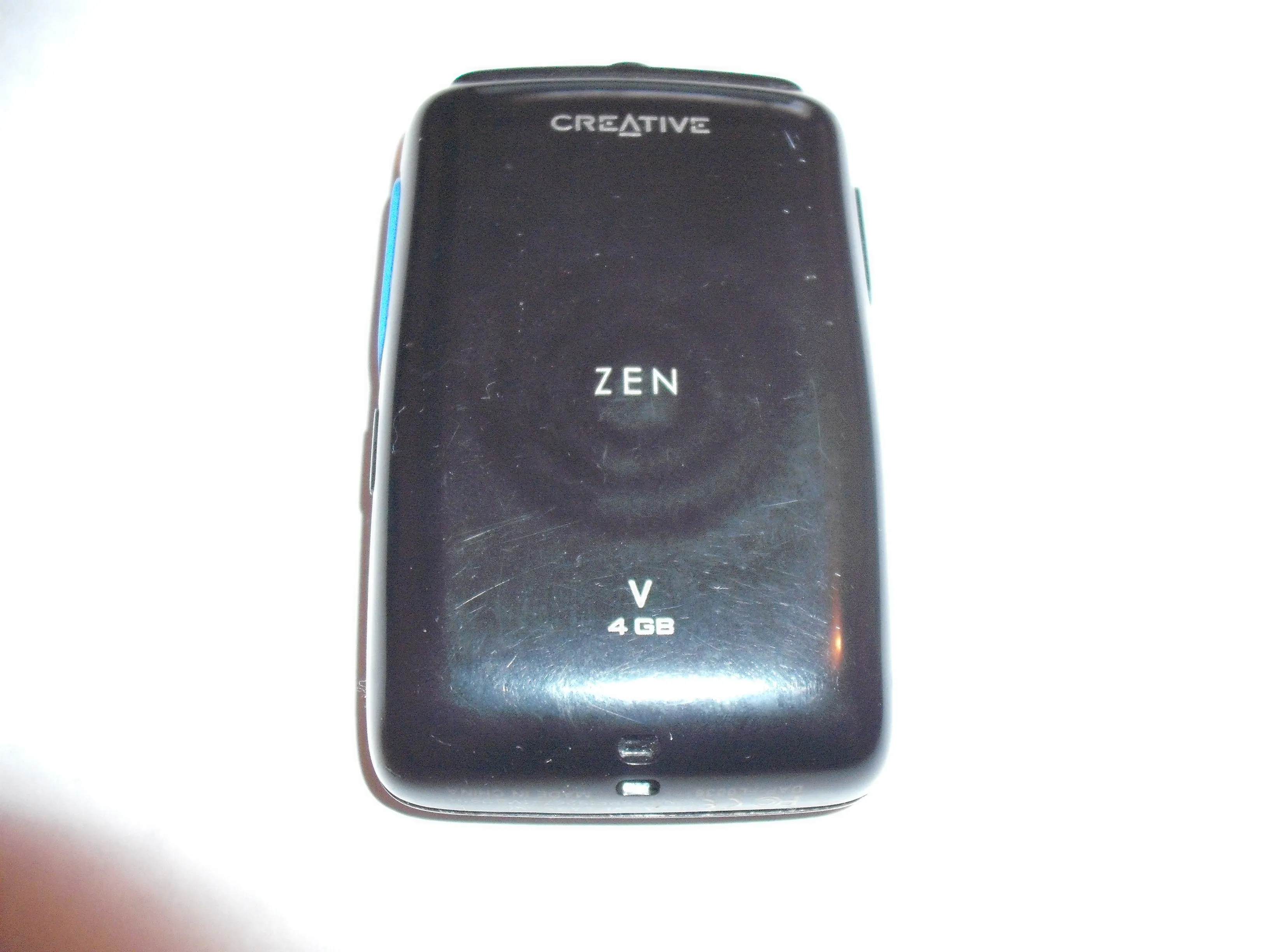

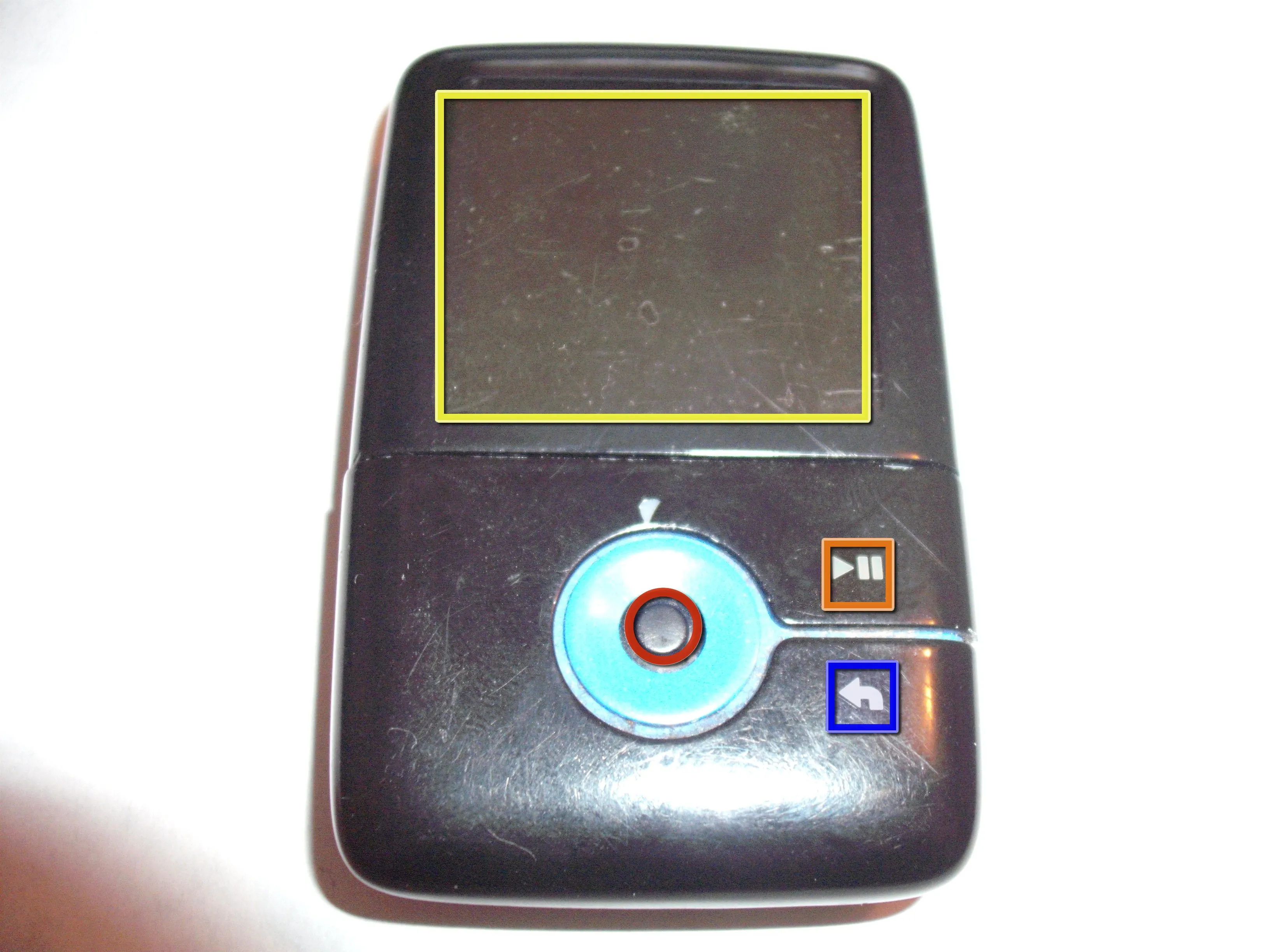

• Перед нами медиаплеер ZEN V от Creative.

• Навигационная палочка

• Кнопка воспроизведения/паузы

• Кнопка 'Назад

• ЖК-дисплей

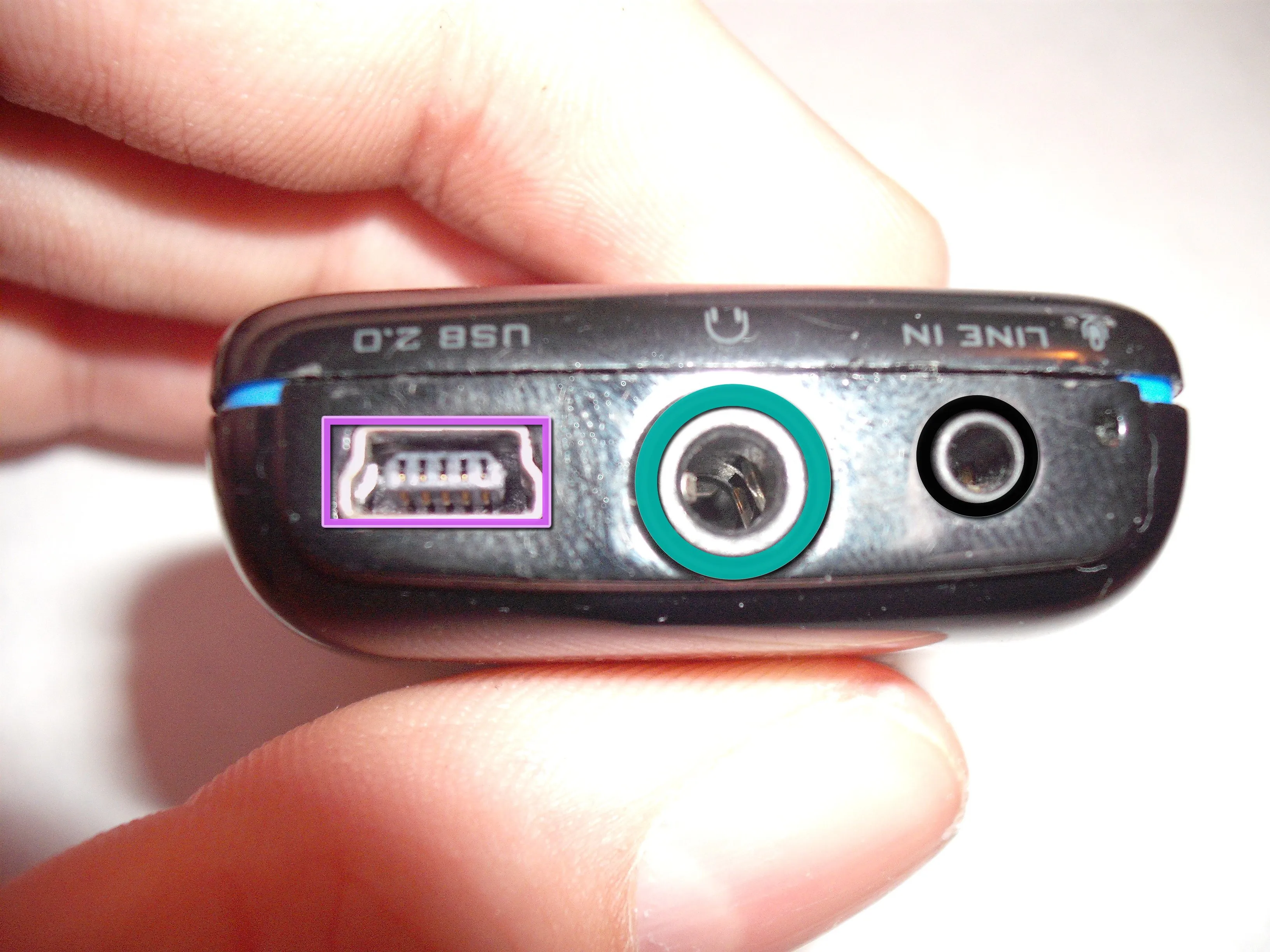

• Порт для зарядки USB 2.0

• Разъем для наушников

• Разъем линейного входа

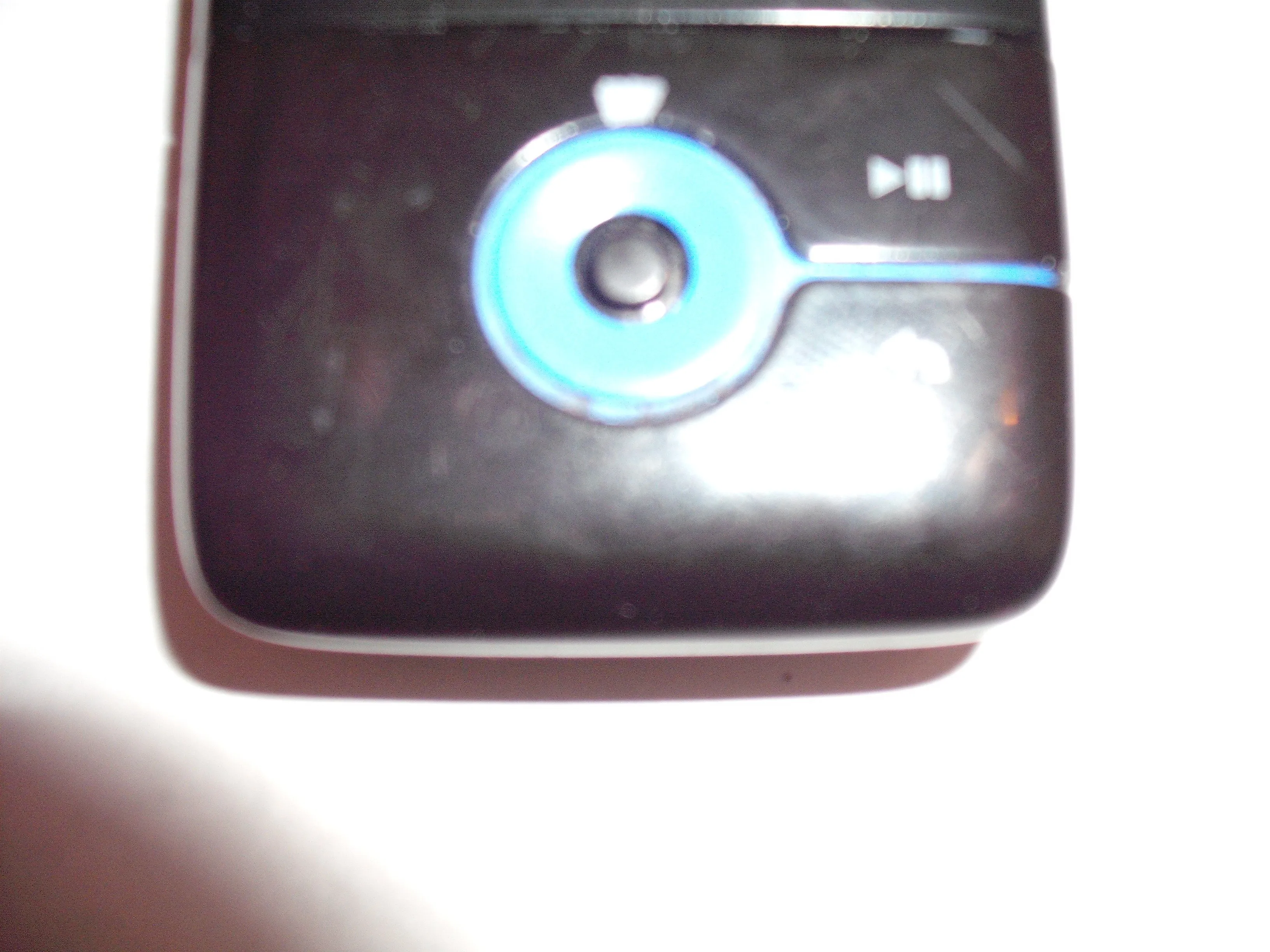

Шаг 2

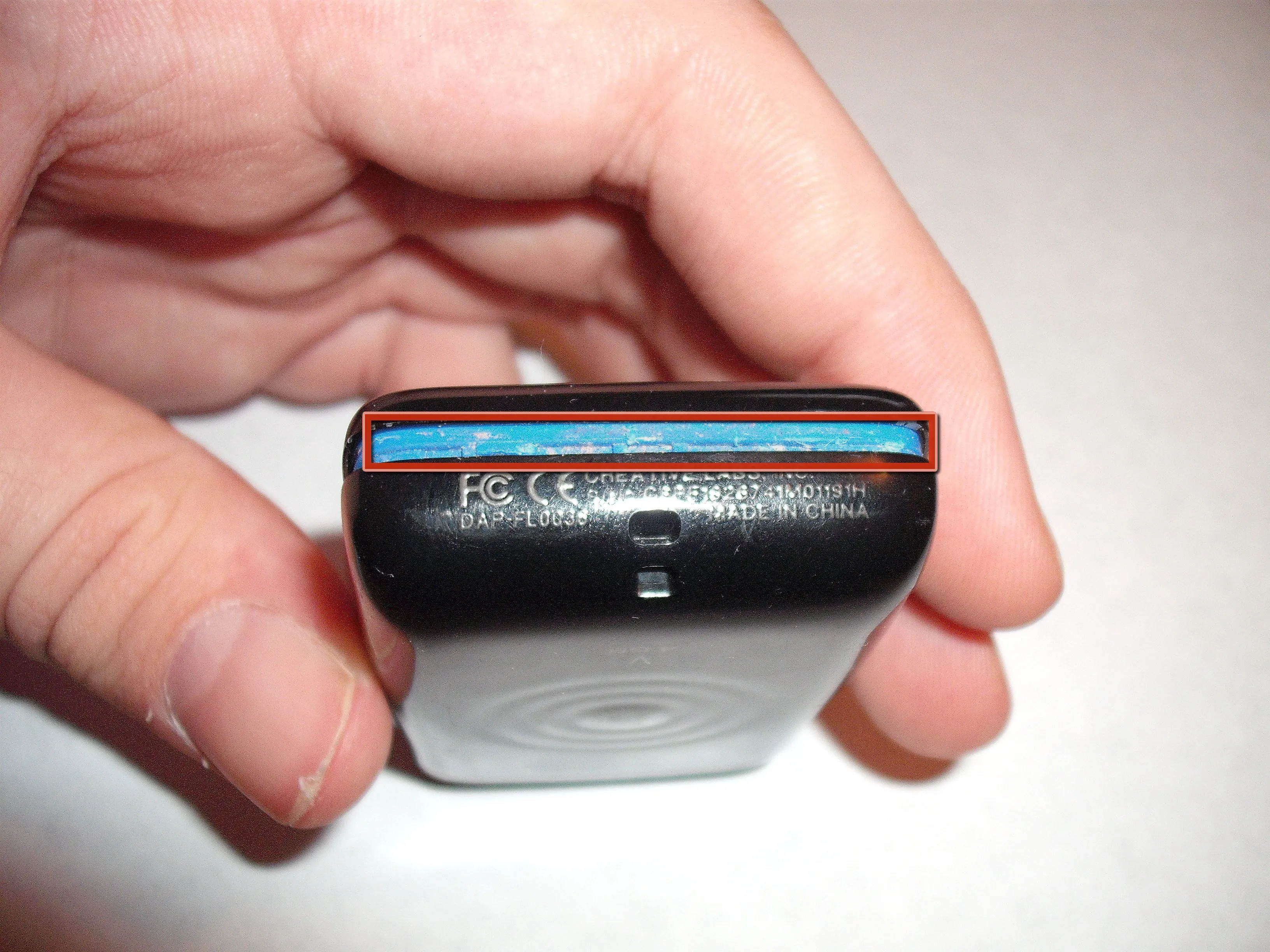

• Возьмите заостренную металлическую лопатку и вставьте ее в нижний край плеера.

• Продвигайте его вдоль, надавливая, пока не образуется щель.

• Вставьте и проведите инструментом вдоль левой и правой сторон устройства, пока не освободится пластиковая часть с кнопками.

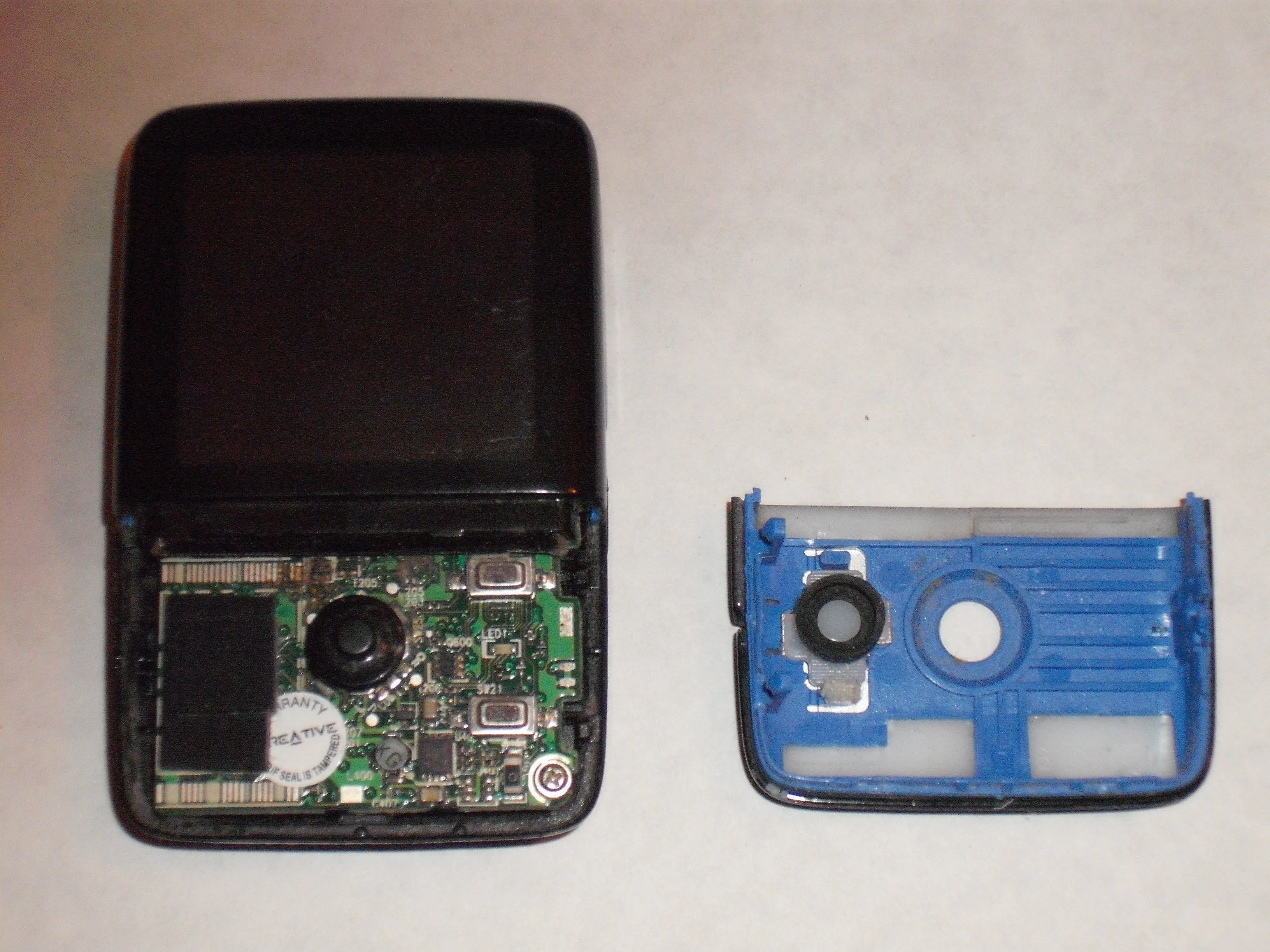

• Половина закрывающего пластика должна быть уже снята

• Зазор между пластиком

Шаг 3

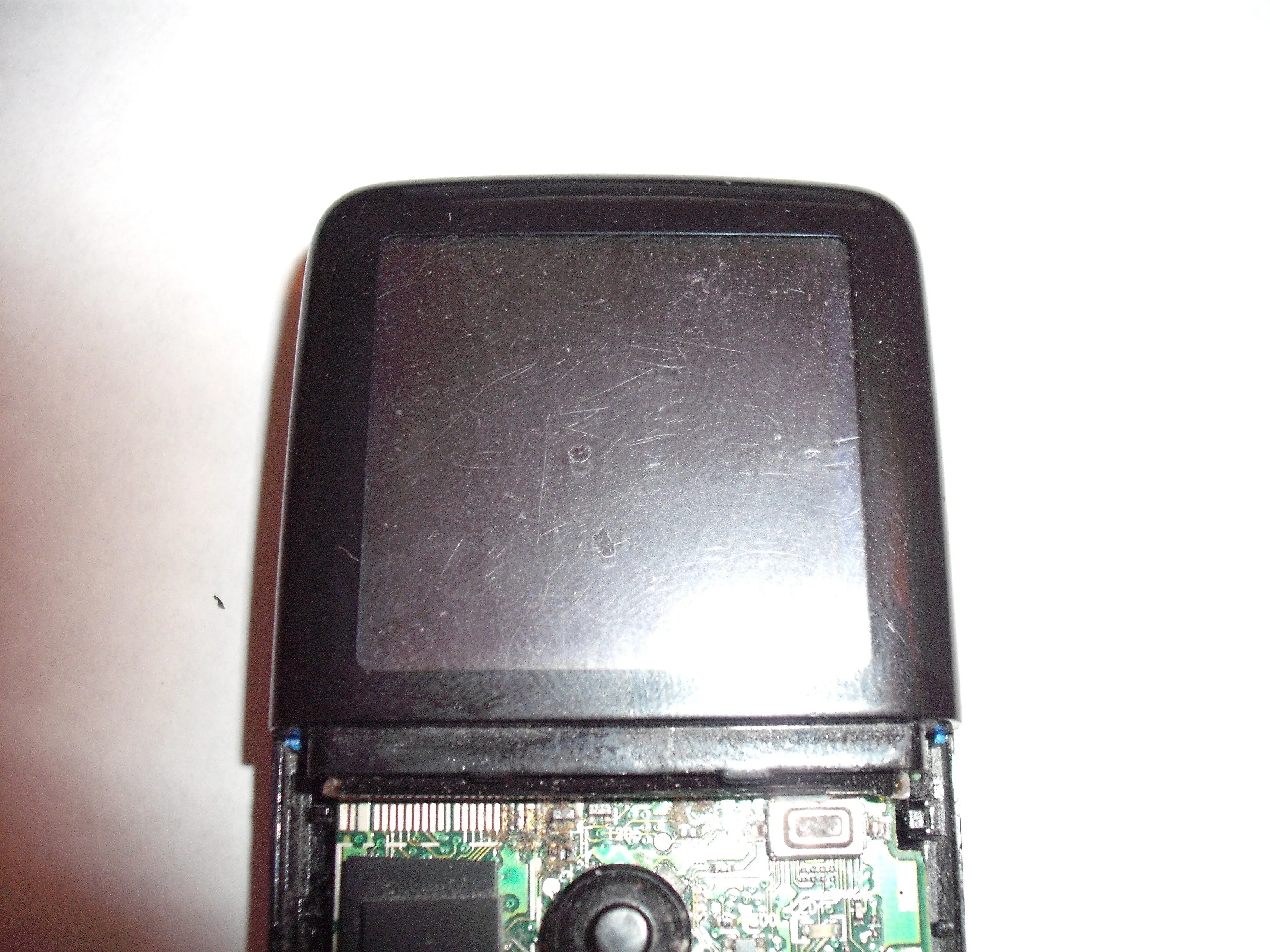

• При выполнении следующих действий обратите внимание, что эта деталь приклеена к ЖК-дисплею. Не прилагайте слишком много усилий и не просовывайте инструмент слишком далеко внутрь.

• Клей

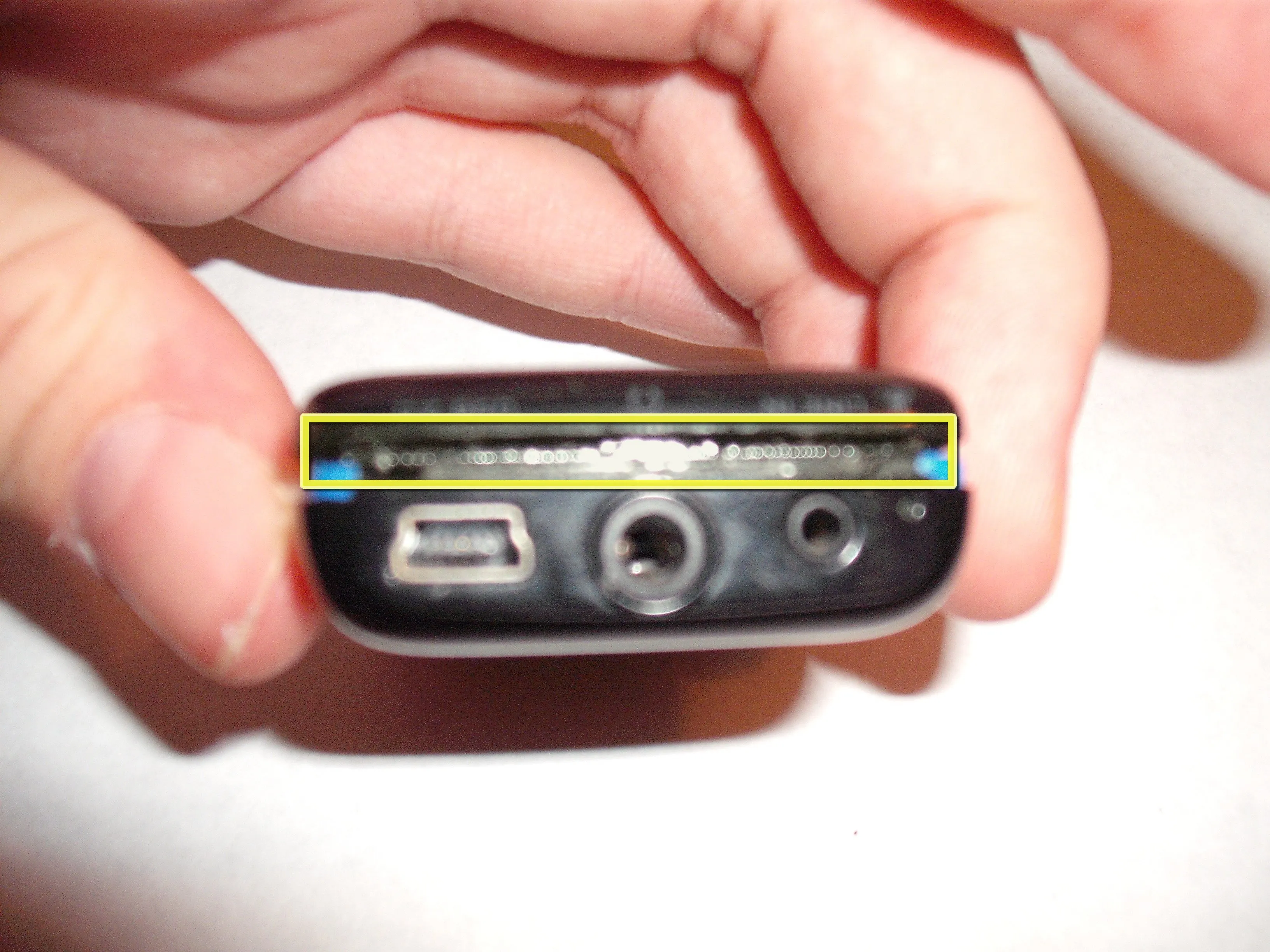

• Поднесите инструмент к верхнему краю плеера и вставьте его

• Вставьте его в верхний край и сдвиньте, подталкивая вверх.

• Зазор

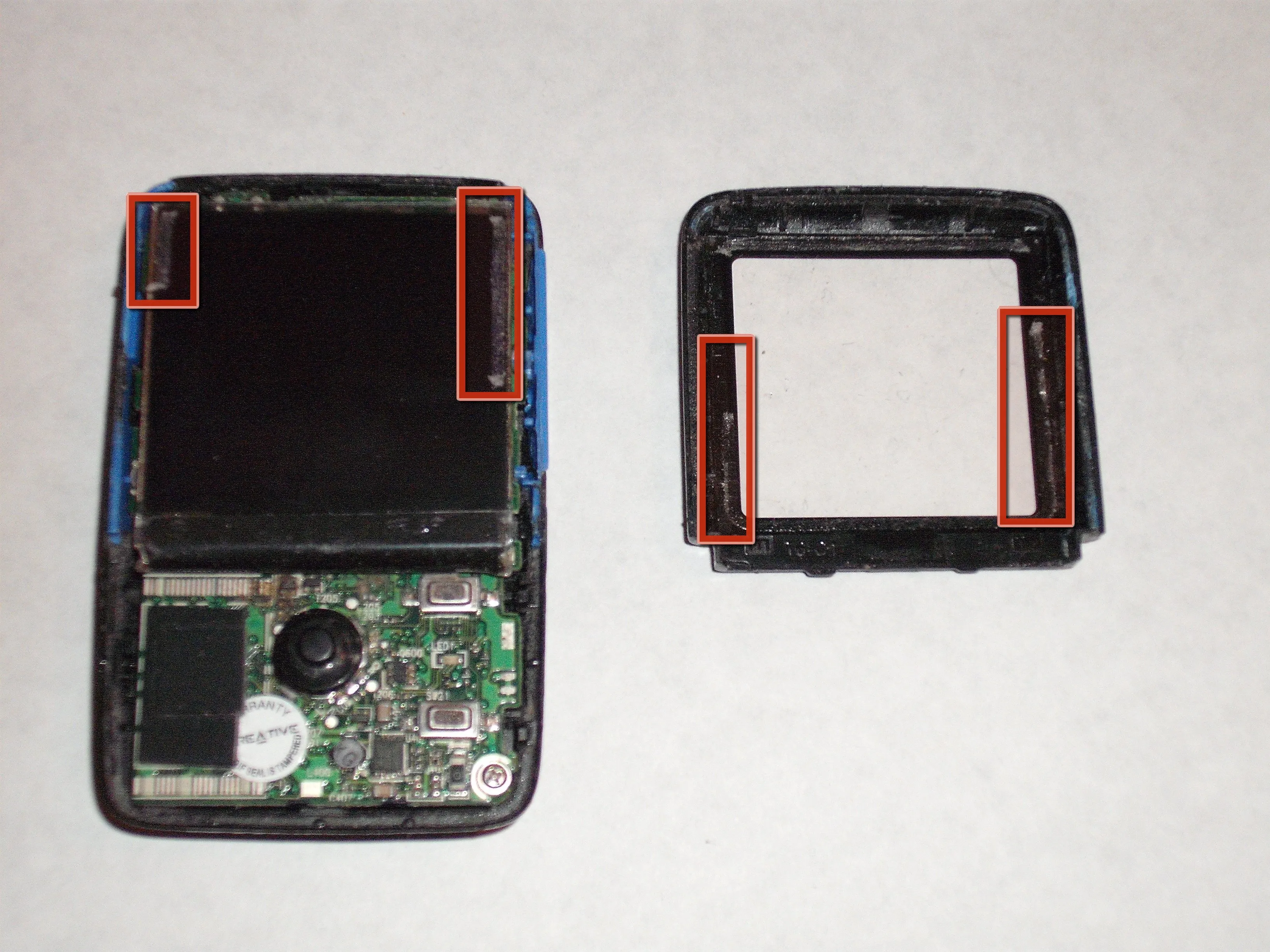

• Вставьте его с двух сторон и подденьте, пока пластик не отклеится.

Шаг 4

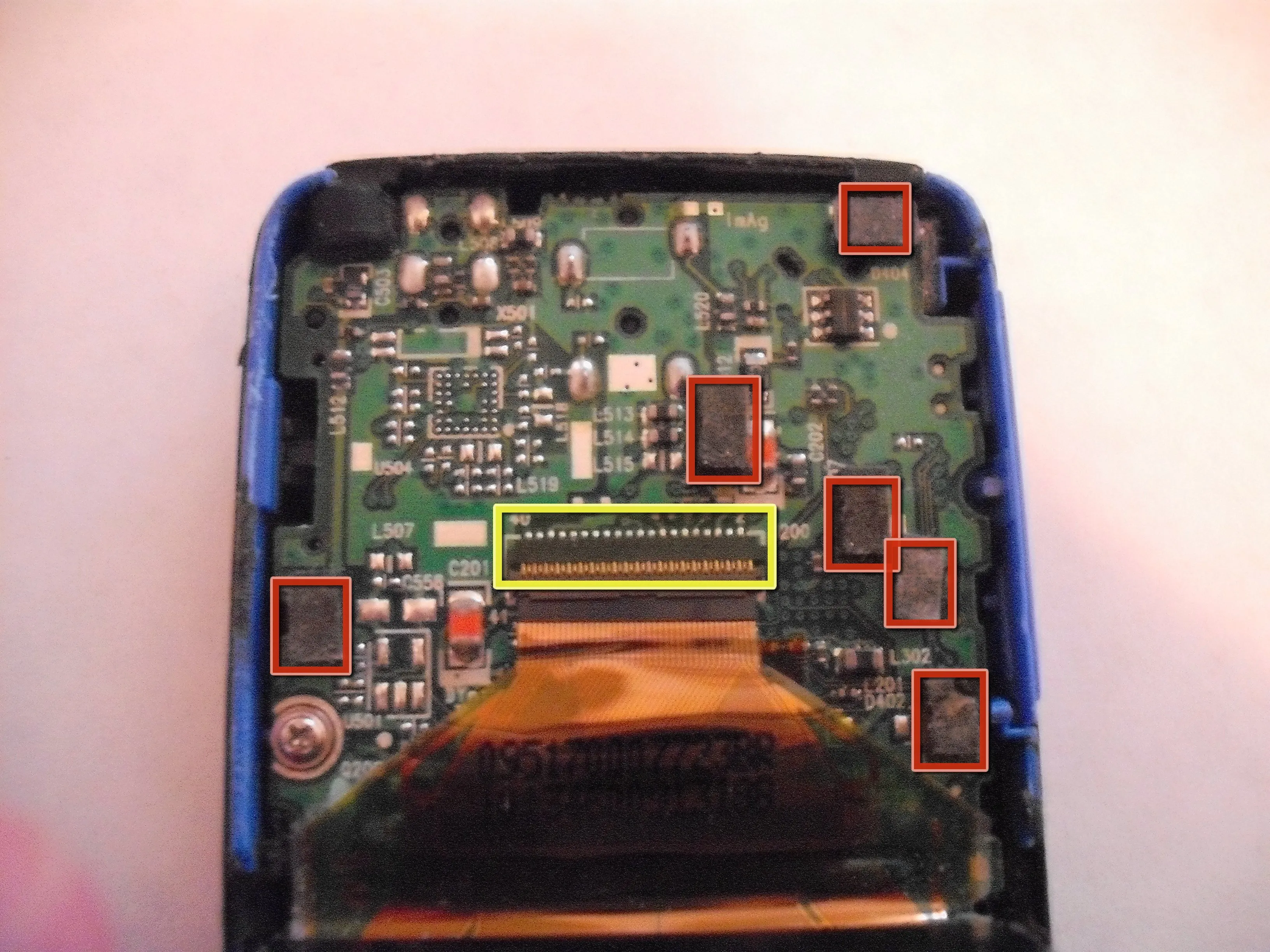

• Будьте очень осторожны с ЖК-дисплеем на следующих двух этапах! Он приклеен к логической плате с помощью черных накладок. Не сломайте кабель/клипсу!

• Клеящие подушечки

• Зажим для кабеля

• Вставьте плоский конец пластиковой лопатки в нижнюю часть ЖК-дисплея. Осторожно подденьте и поднимите вверх.

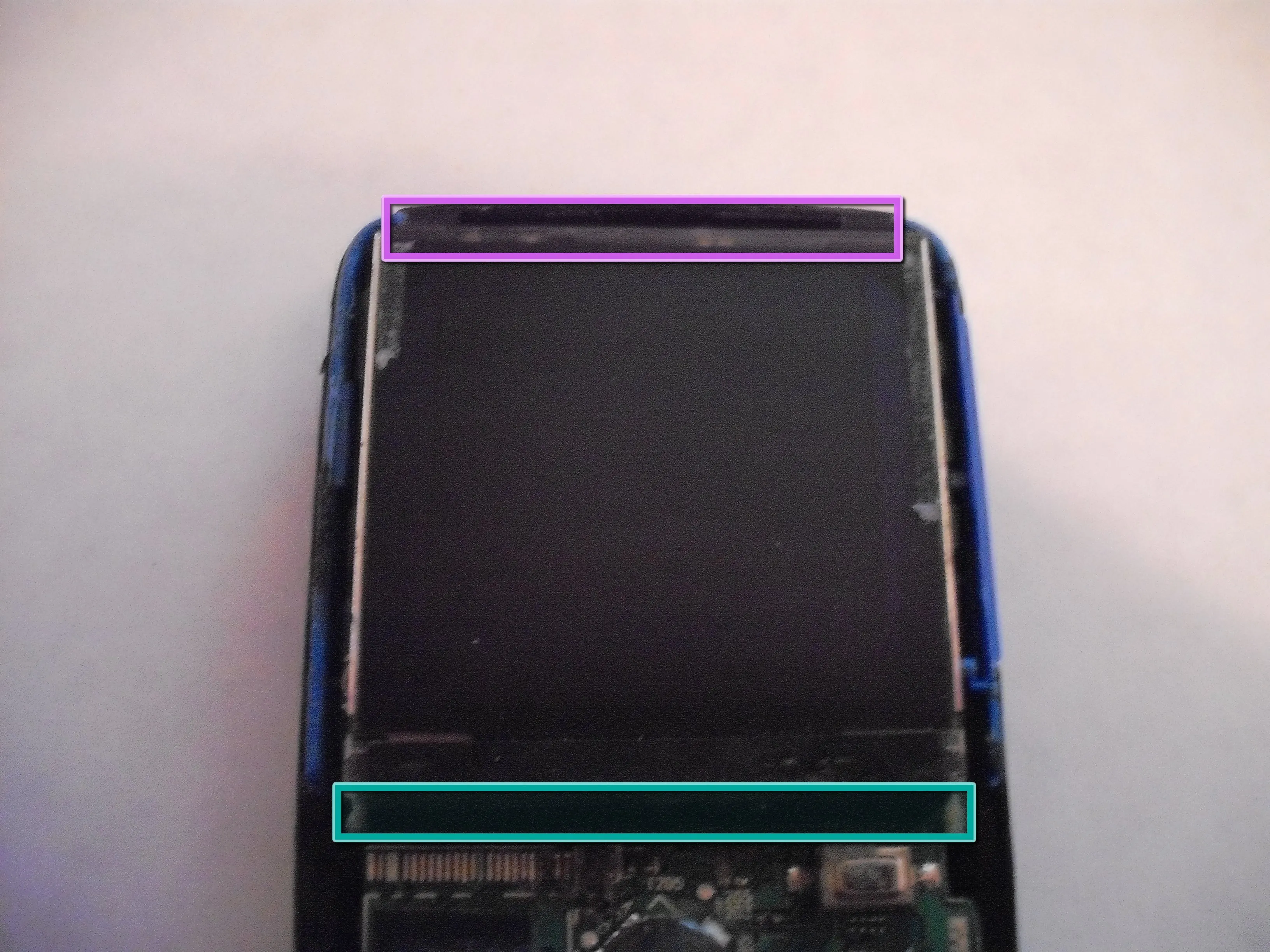

• Нижняя часть ЖК-дисплея

• Вставьте по бокам и продолжайте поддевать.

• Наконец, вставьте сверху и подденьте.

• Верхняя часть ЖК-дисплея

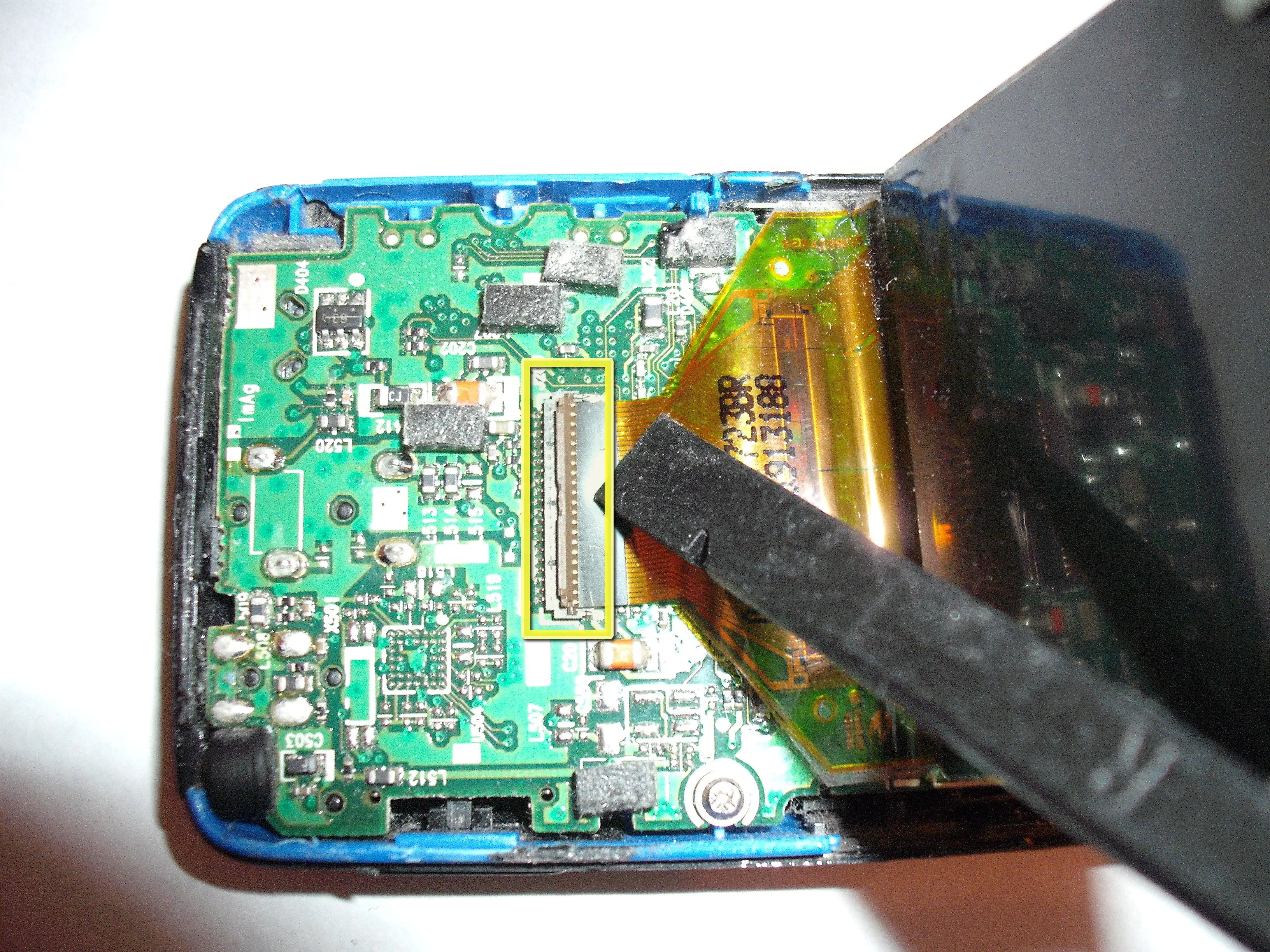

Шаг 5

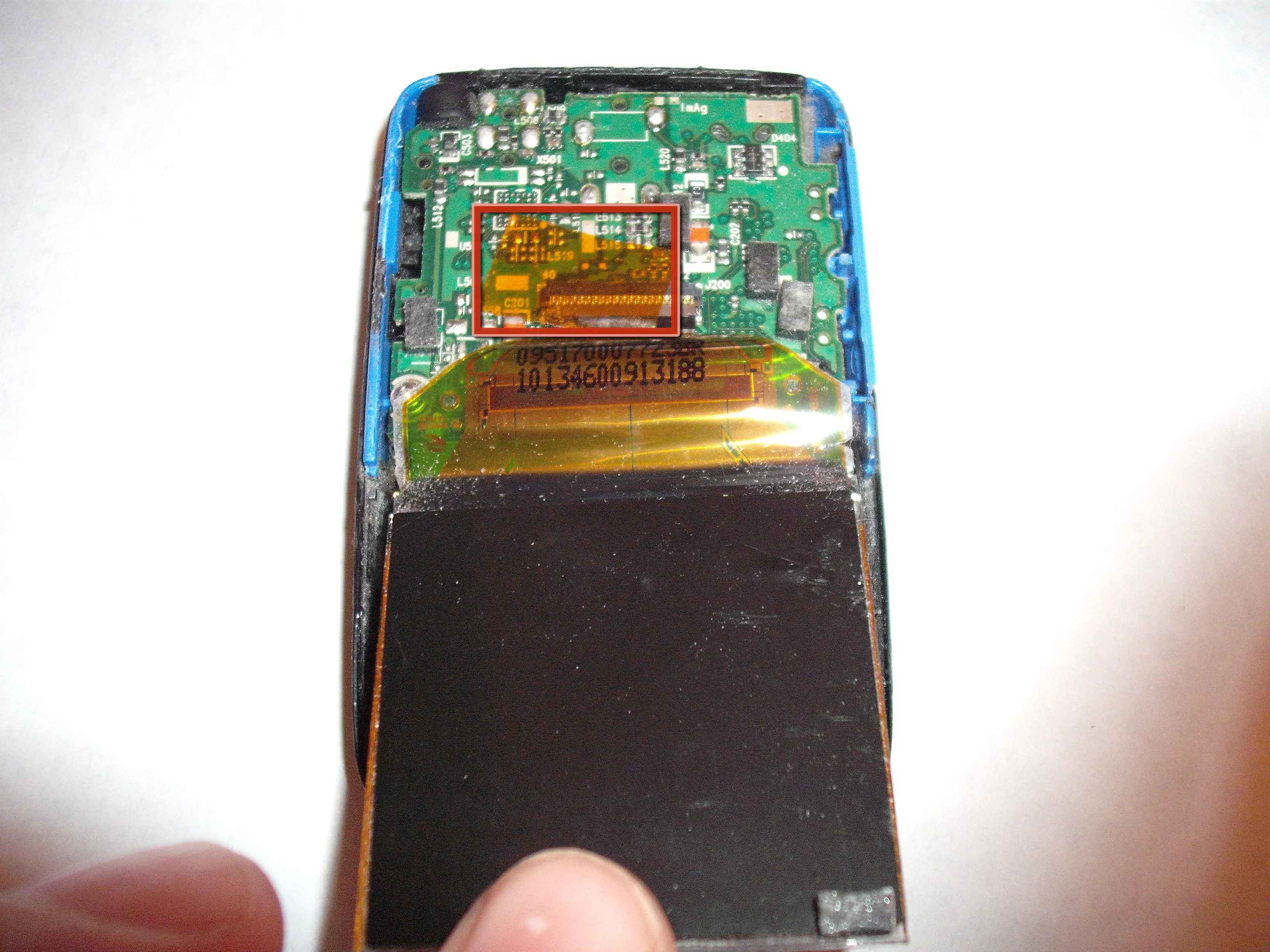

• Потяните ЖК-дисплей назад к нижней части плеера, чтобы обнажить кабель/зажим

• Снимите оранжевую ESD-изолирующую ленту с помощью лопатки/ногтя

• Оранжевая ESD-лента

• Подденьте клипсу плоским концом лопатки/ногтя

• Клипса откинута вверх

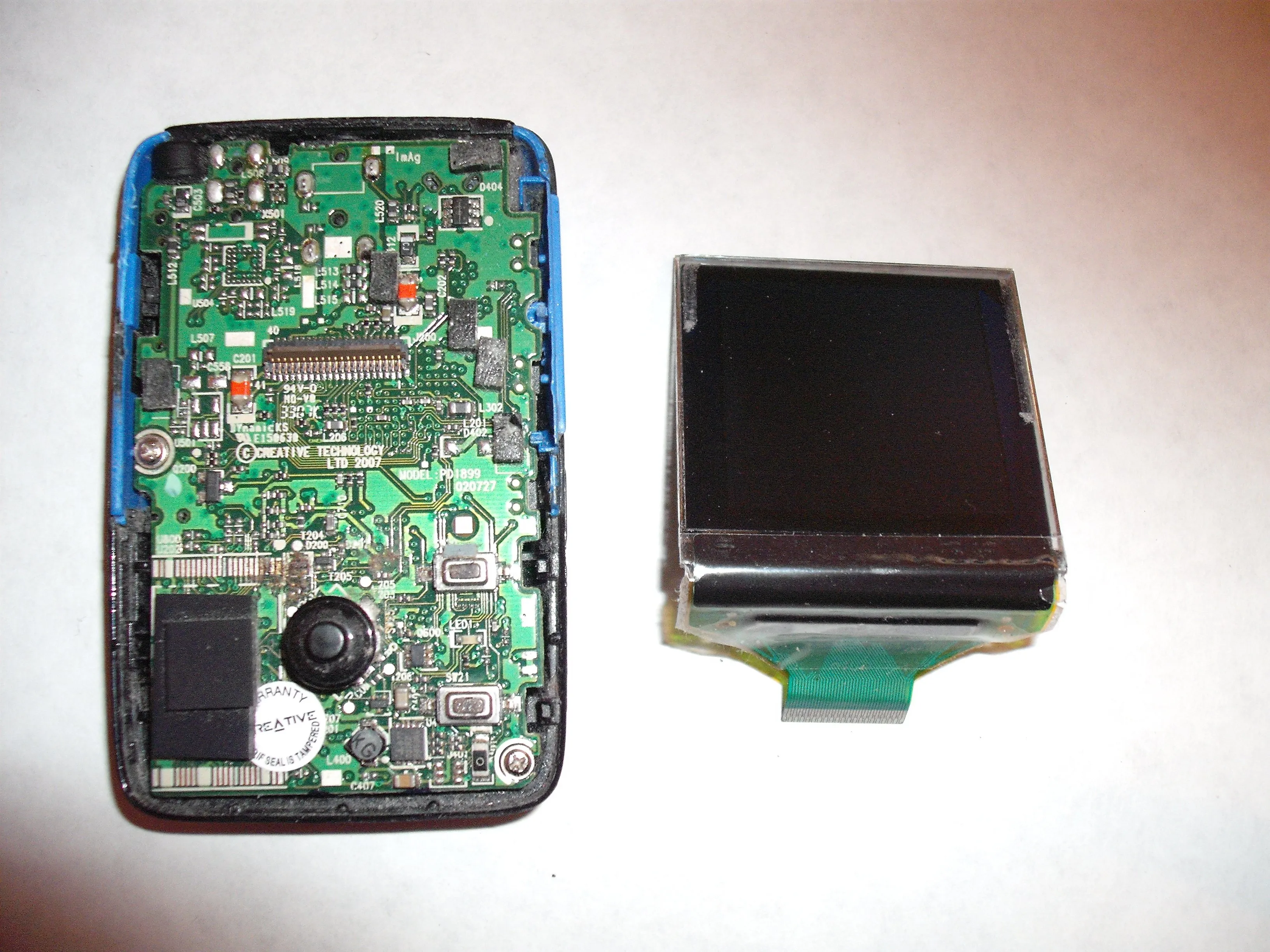

• Потяните ЖК-дисплей в сторону от плеера

Шаг 6

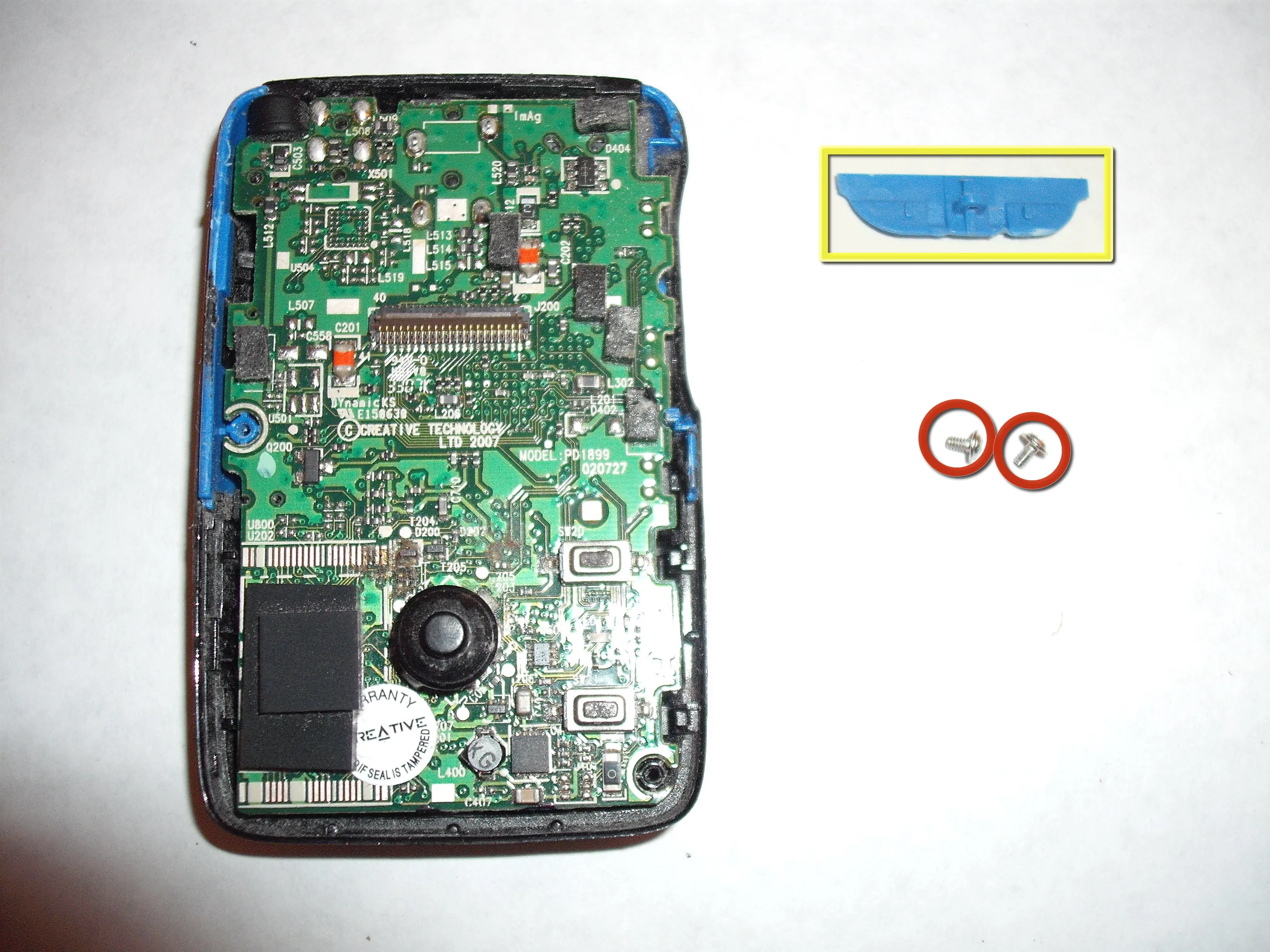

• Отложите лопатку и возьмите крестообразную отвертку #000.

• Открутите два винта на логической плате

• Винты

• Снимите кнопку регулировки громкости, потянув ее вверх с платы

• Кнопка регулировки громкости

• Потяните вверх плату с нижней части плеера

• Аккуратно выньте логическую плату из корпуса. Будьте осторожны, так как под ней находится аккумулятор.

• Батарея

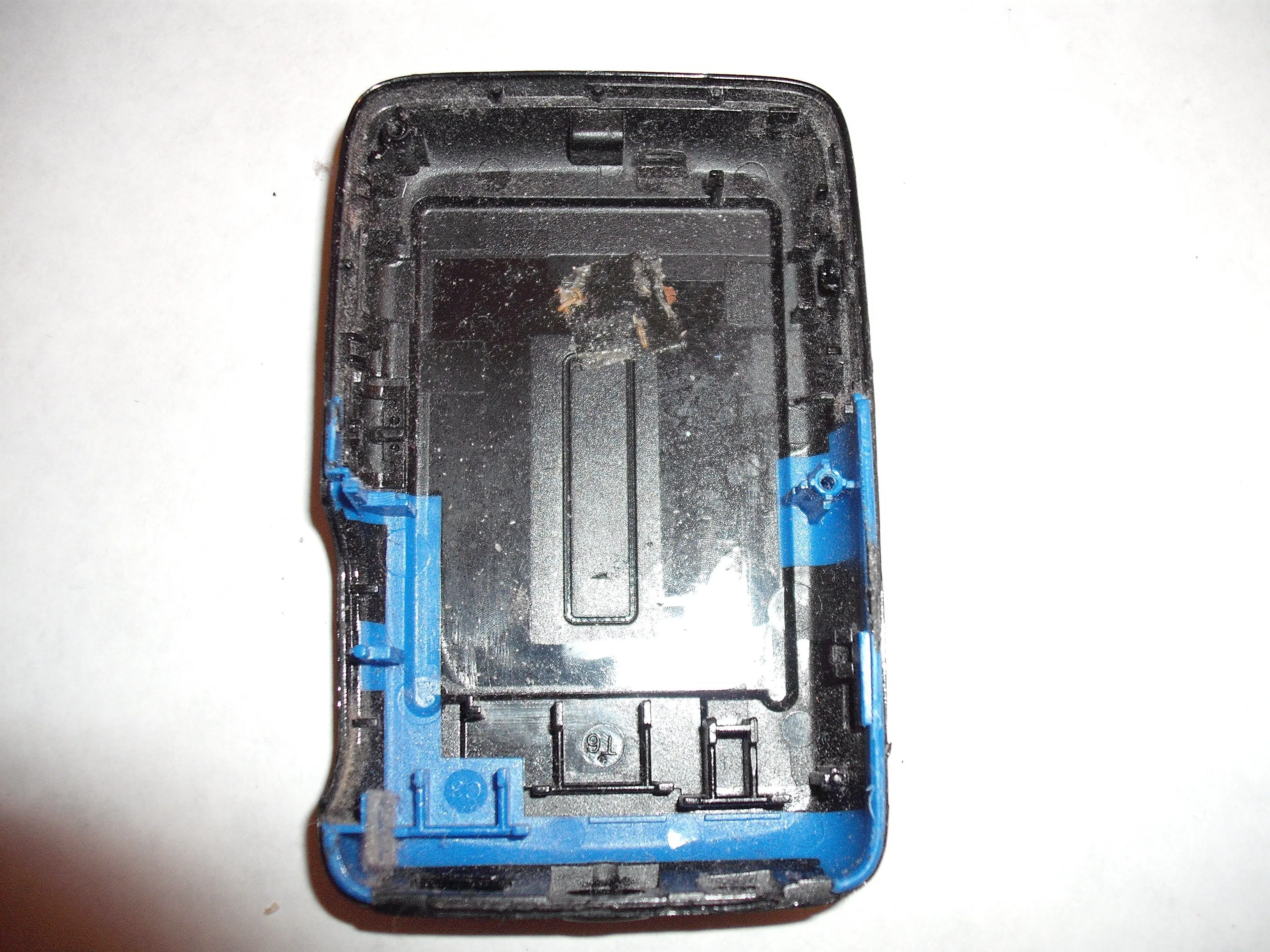

Шаг 7

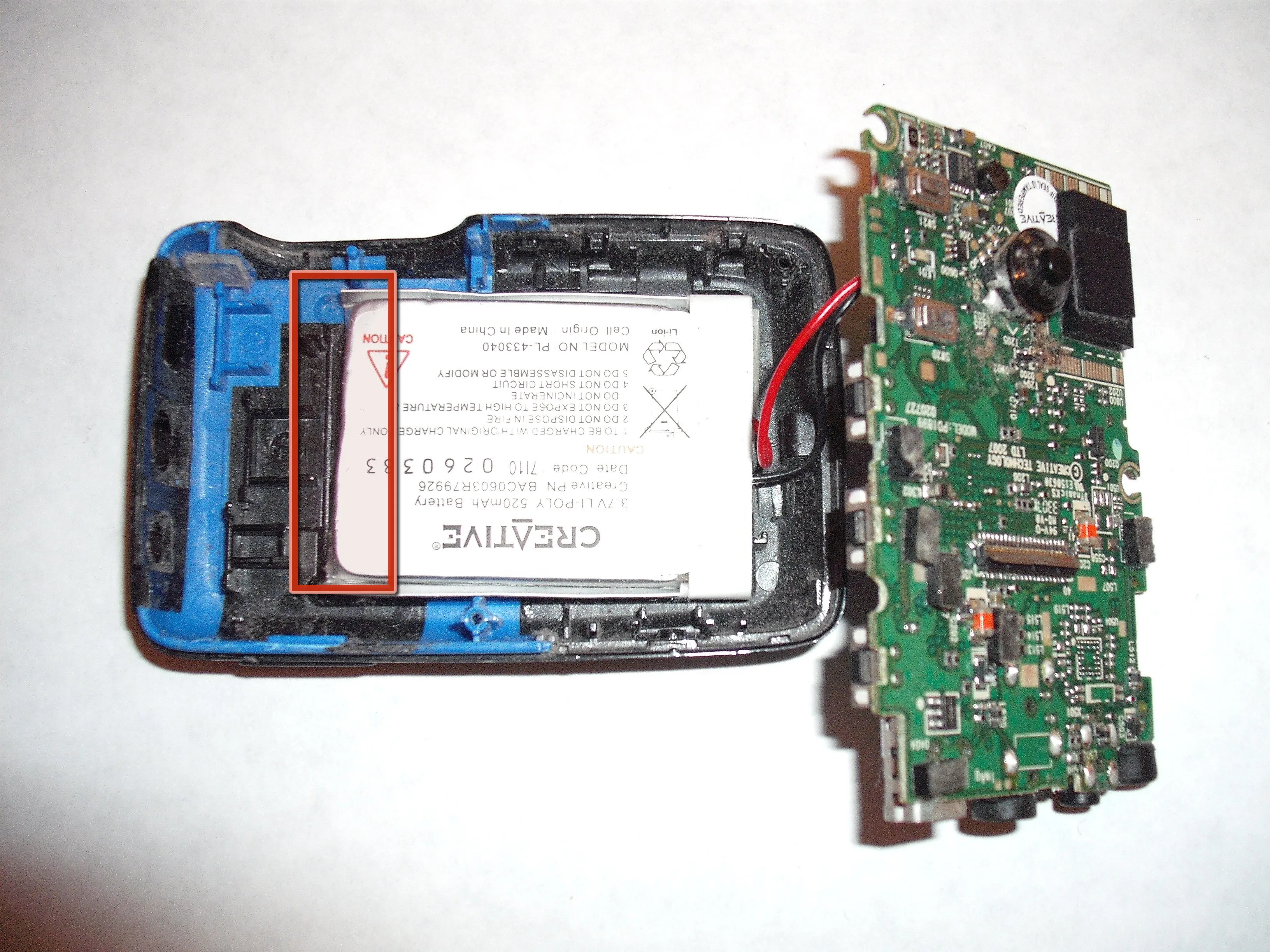

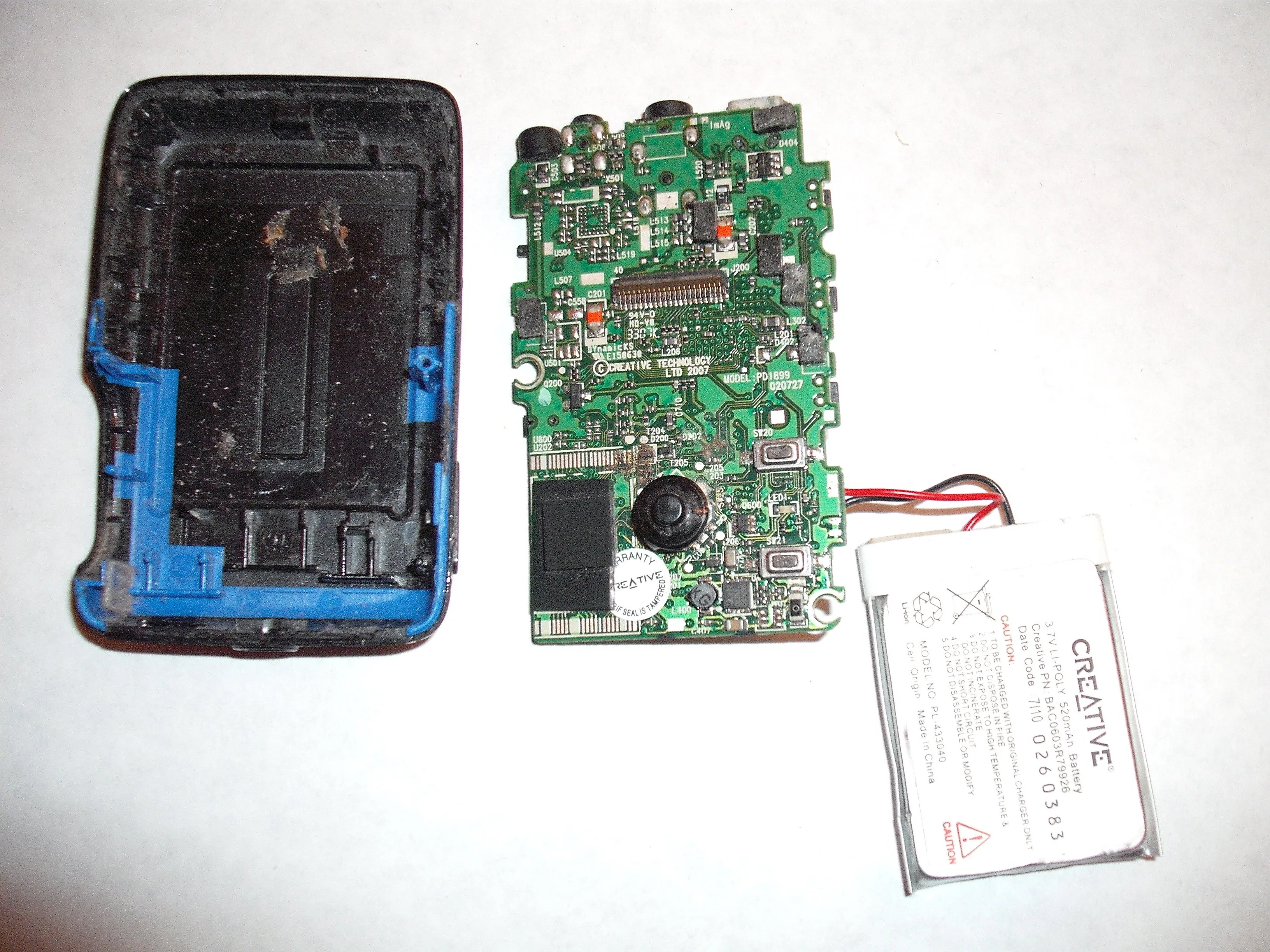

• Вставьте палец под верхнюю часть батареи и подденьте ее

• Верхняя половина батареи

• Под батареей находится клейкая прокладка

• Теперь аккумулятор должен быть свободен

• Извлеките батарею из корпуса и отложите в сторону, подключив к логической плате.

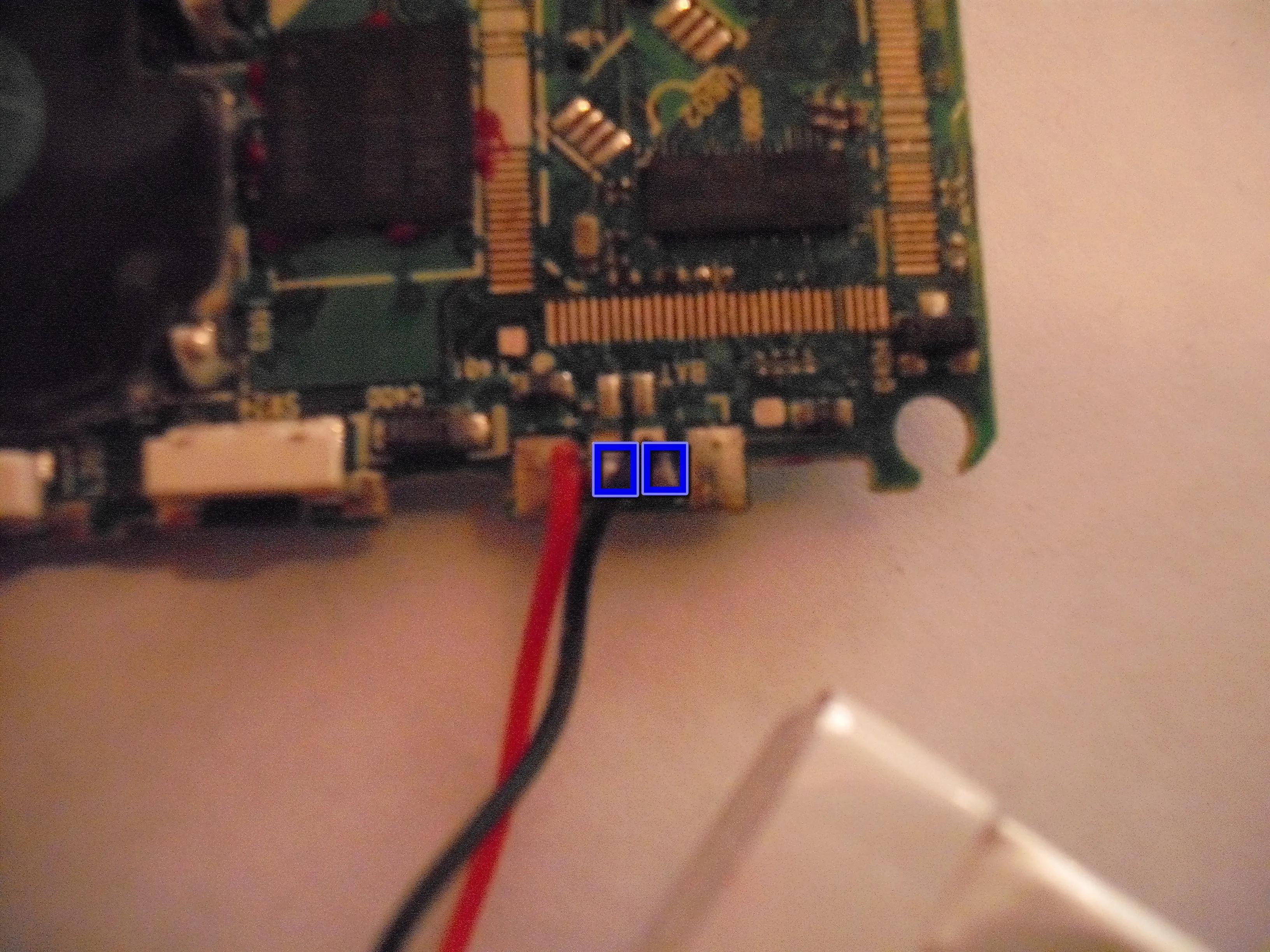

Шаг 8

• Теперь батарею можно извлечь из логической платы с помощью паяльника

• Нагрейте контакты и отсоедините провода

• Контакты

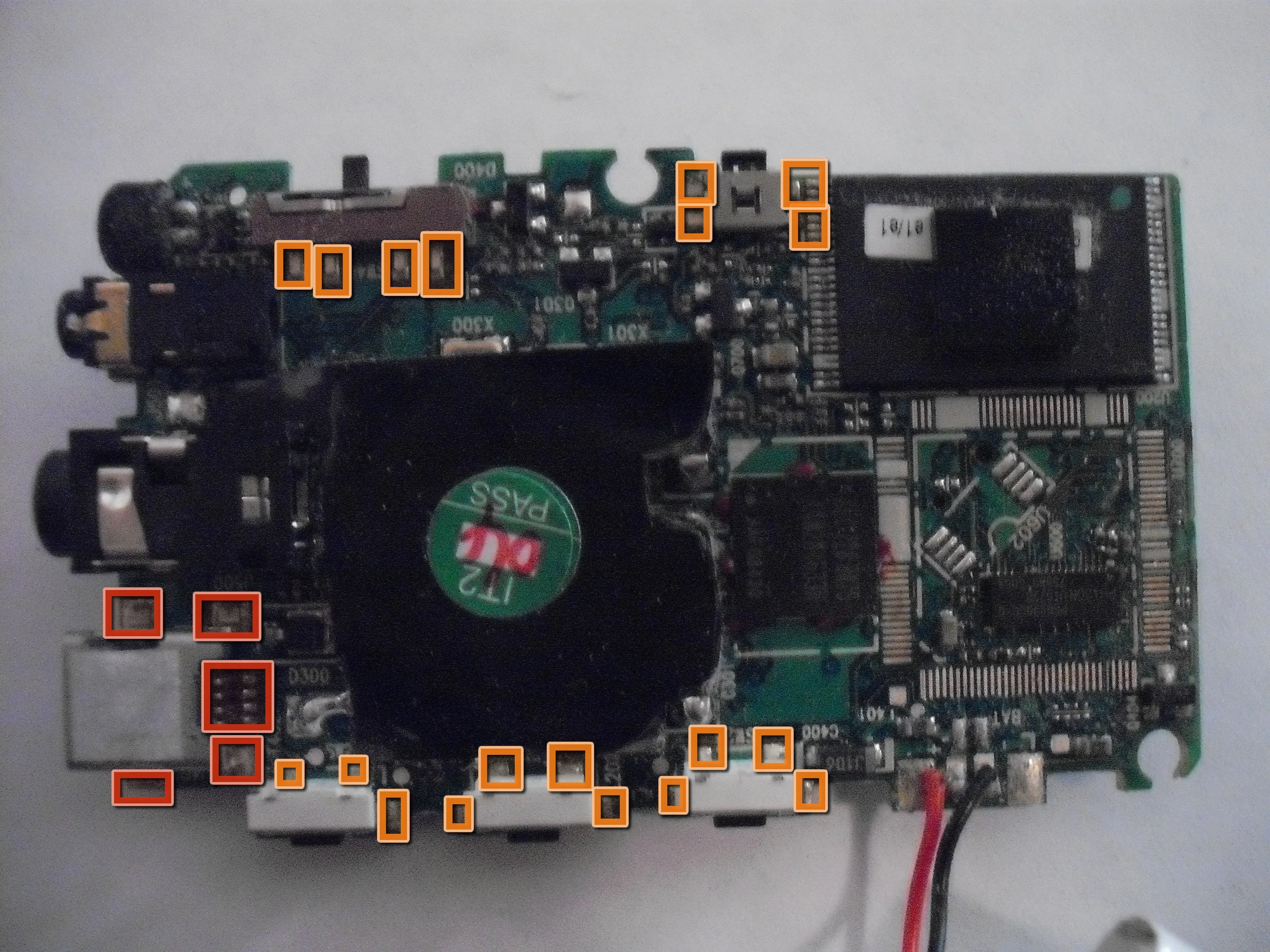

Шаг 9

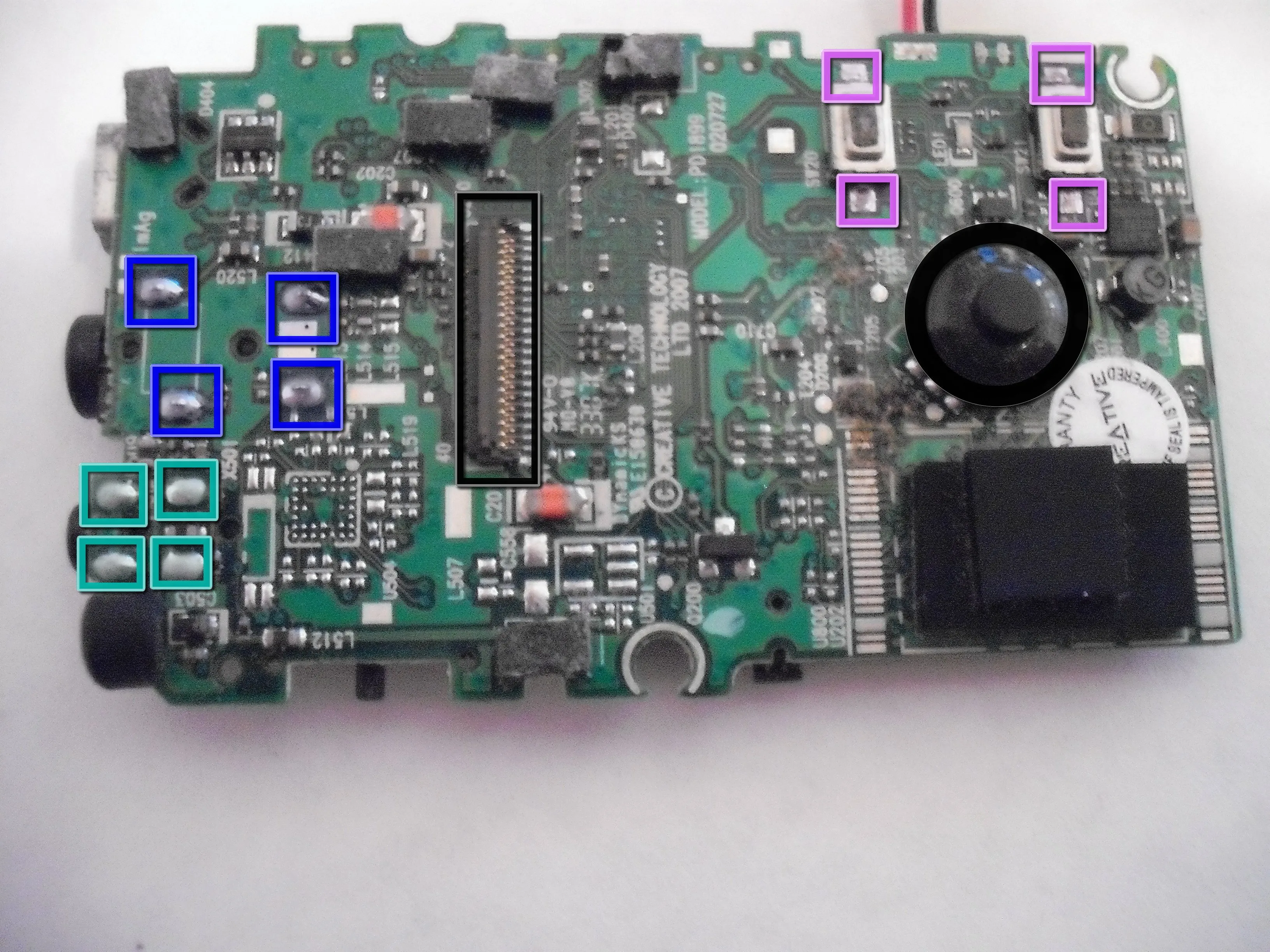

• Это различные компоненты, которые можно снять с помощью паяльника

• Порт USB 2.0 имеет 4 колодки и 5 контактов, прикрепляющих его к логической плате

• Различные переключатели - по 4 контакта на каждом. Из них (снизу слева) - увеличение громкости, уменьшение громкости, отключение звука, (сверху слева) - включение/ удержание питания, сброс.

• Разъем линейного входа 4 колодки

• Разъем для наушников 4 пэда

• Кнопка воспроизведения/паузы 2 пэда и кнопка назад 2 пэда

• Разъем ЖК-дисплея и кнопка навигатора

Шаг 10

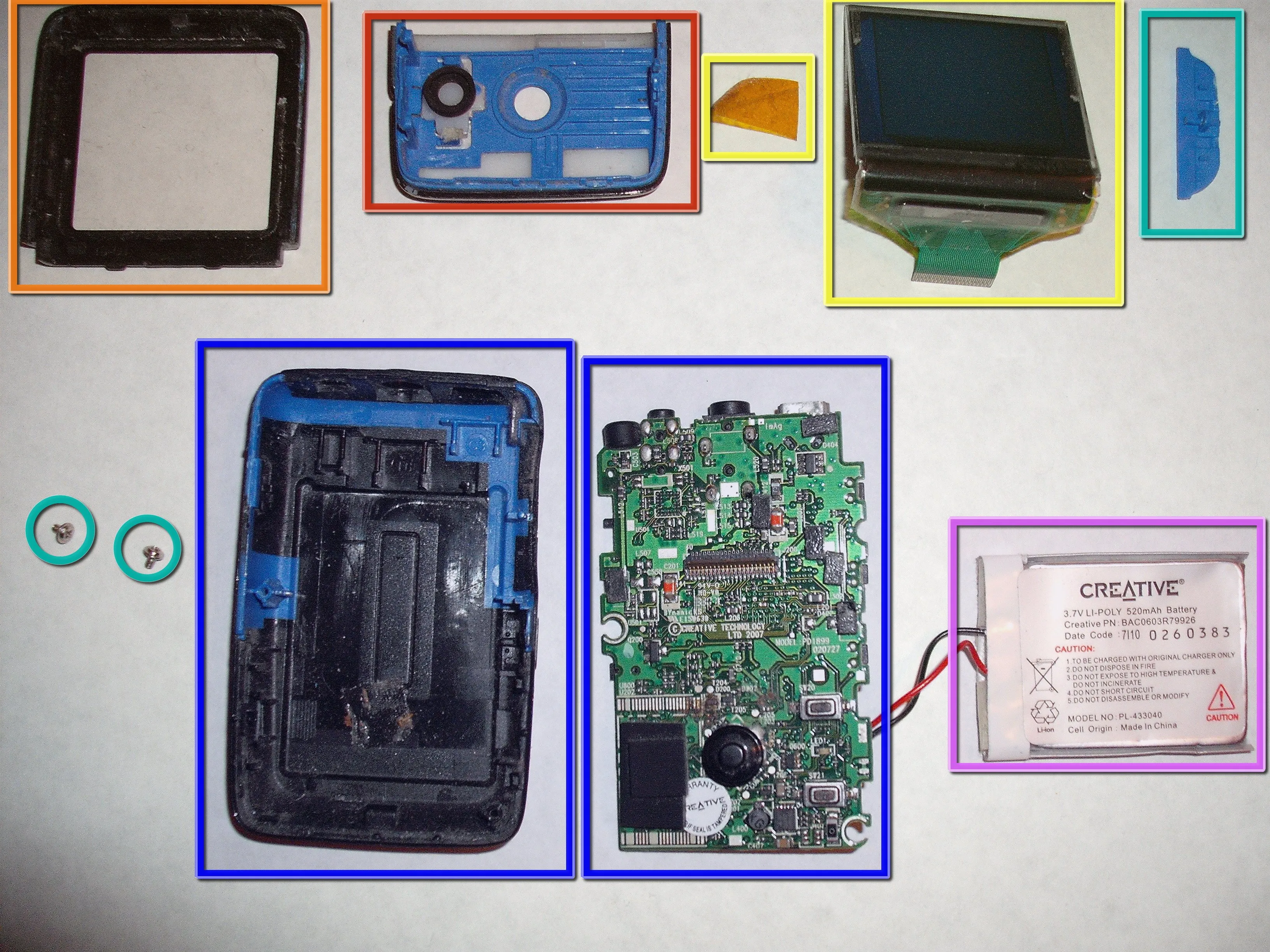

• Все внутренности медиаплеера ZEN V

• Пластик кнопок - снят на шаге 2

• Пластик ЖК-дисплея - удален в шаге 3

• Оранжевая ESD безопасная лента и ЖК-экран - удалены в шаге 5

• Винты и кнопка регулировки громкости - удалены в шаге 6

• Задний пластиковый корпус и логическая плата - извлечены на шаге 7

• Извлечение аккумулятора - шаг 8
