Разборка ZTE T81

Разборка ZTE T81

Введение

В этом руководстве вы узнаете, как снять заднюю панель с ZTE T81, извлечь материнскую плату и экран.

Что вам понадобится

Инструменты

  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Извлеките заднюю крышку, SIM-карту, аккумулятор и SD-карту.

ZTE T81 Teardown, Снятие задней крышки, SIM-карты, аккумулятора и SD-карты: шаг 1, изображение 1 из 1
Разборка ZTE T81, снятие задней крышки, SIM-карты, аккумулятора и SD-карты: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Снимите заднюю крышку, SIM-карту, аккумулятор и SD-карту.

Шаг 2 Открутите винты

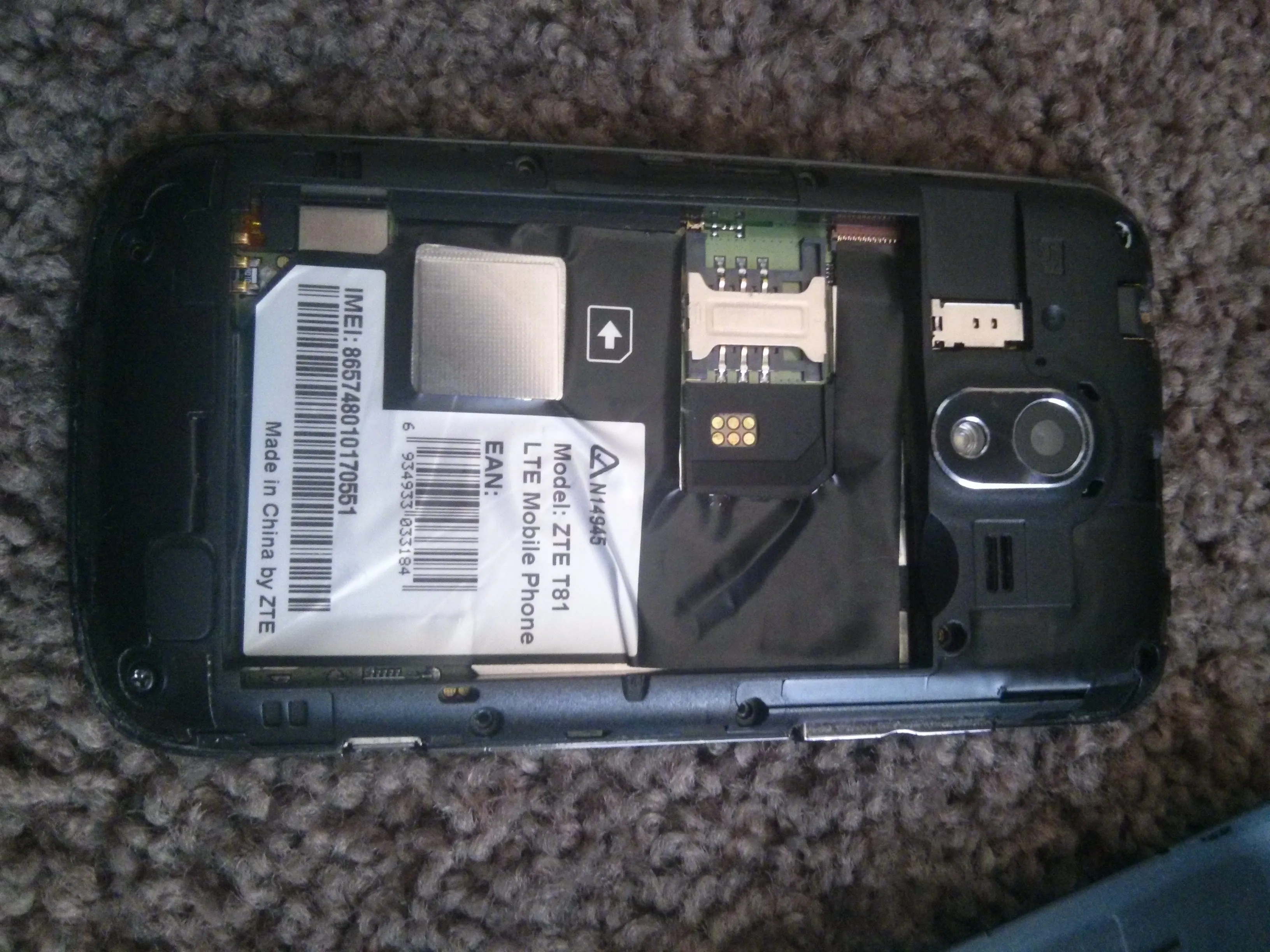

ZTE T81 Teardown, Открутите винты: шаг 2, изображение 1 из 2
ZTE T81 Teardown, Открутите винты: шаг 2, изображение 1 из 2 | Источник - ifixit.com

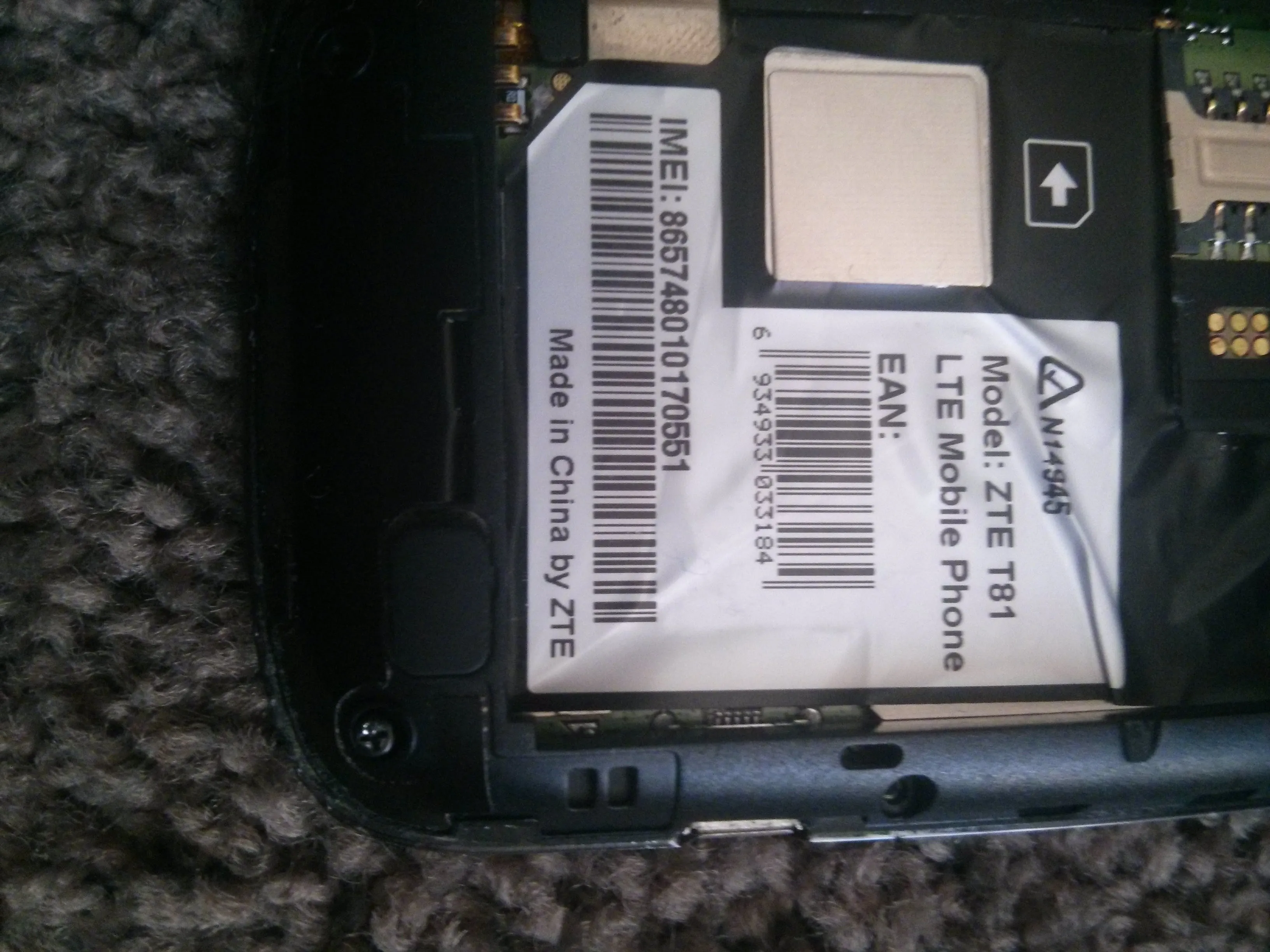

ZTE T81 Разборка, откручиваем винты: шаг 2, изображение 2 из 2
Разборка ZTE T81, откручиваем винты: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Открутите 9 винтов под задней крышкой. Левый верхний винт закрыт белой наклейкой 'гарантия недействительна'.

Шаг 3 Отделите рамку от материнской платы

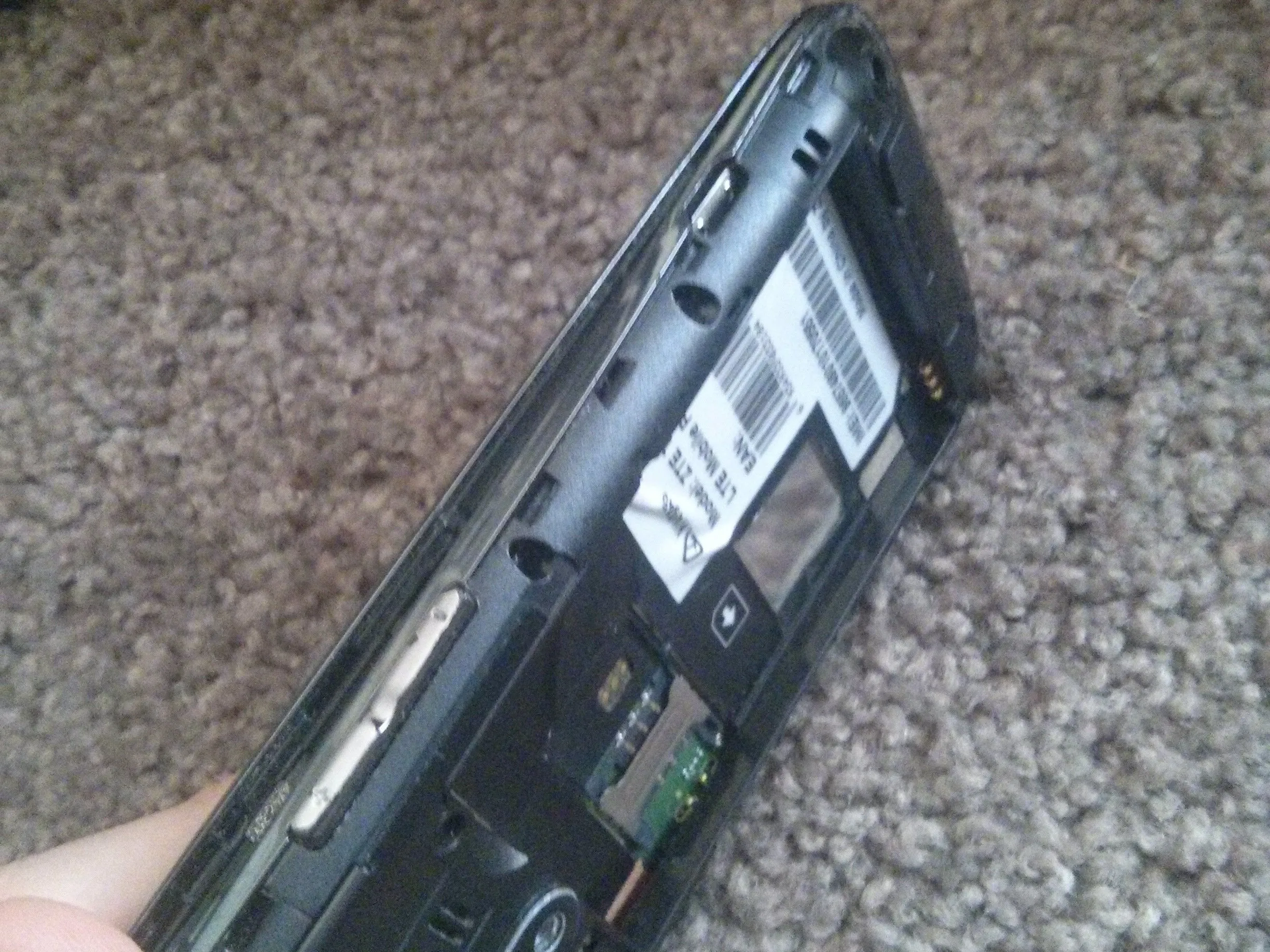

Разборка ZTE T81, Отделение рамки от материнской платы: шаг 3, изображение 1 из 2
Разборка ZTE T81, отделение рамки от материнской платы: шаг 3, изображение 1 из 2 | Источник - ifixit.com

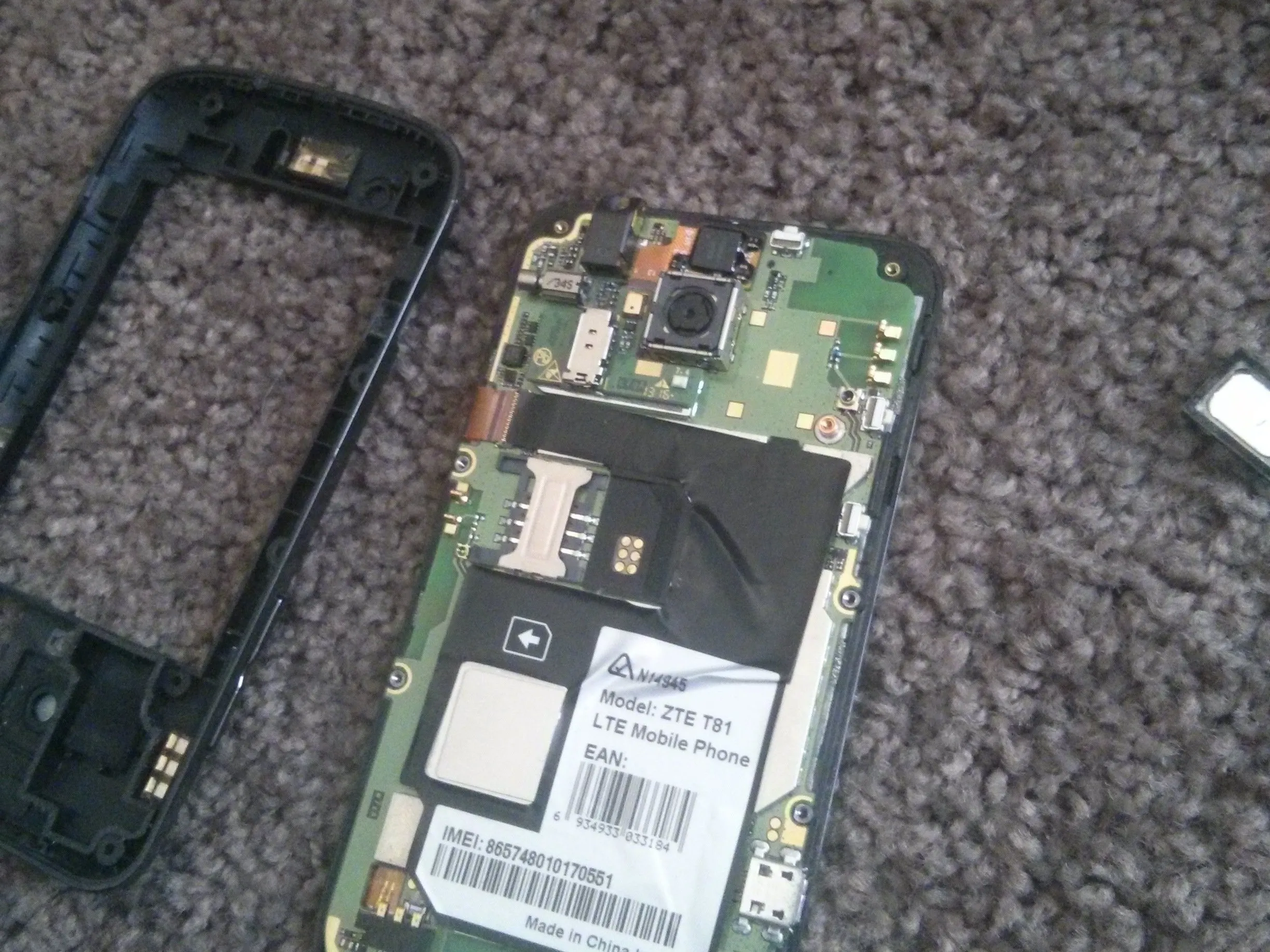

Разборка ZTE T81, отделение рамки от материнской платы: шаг 3, изображение 2 из 2
Разборка ZTE T81, отделяем рамку от материнской платы: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Отделите рамку от материнской платы

  • Отделите рамку с держателем аккумулятора и корпусом камеры от основной платы телефона.

Шаг 4 Отделите рамку от основной платы

  • Отделите рамку от основной платы

Шаг 5 Снимите переднее стекло.

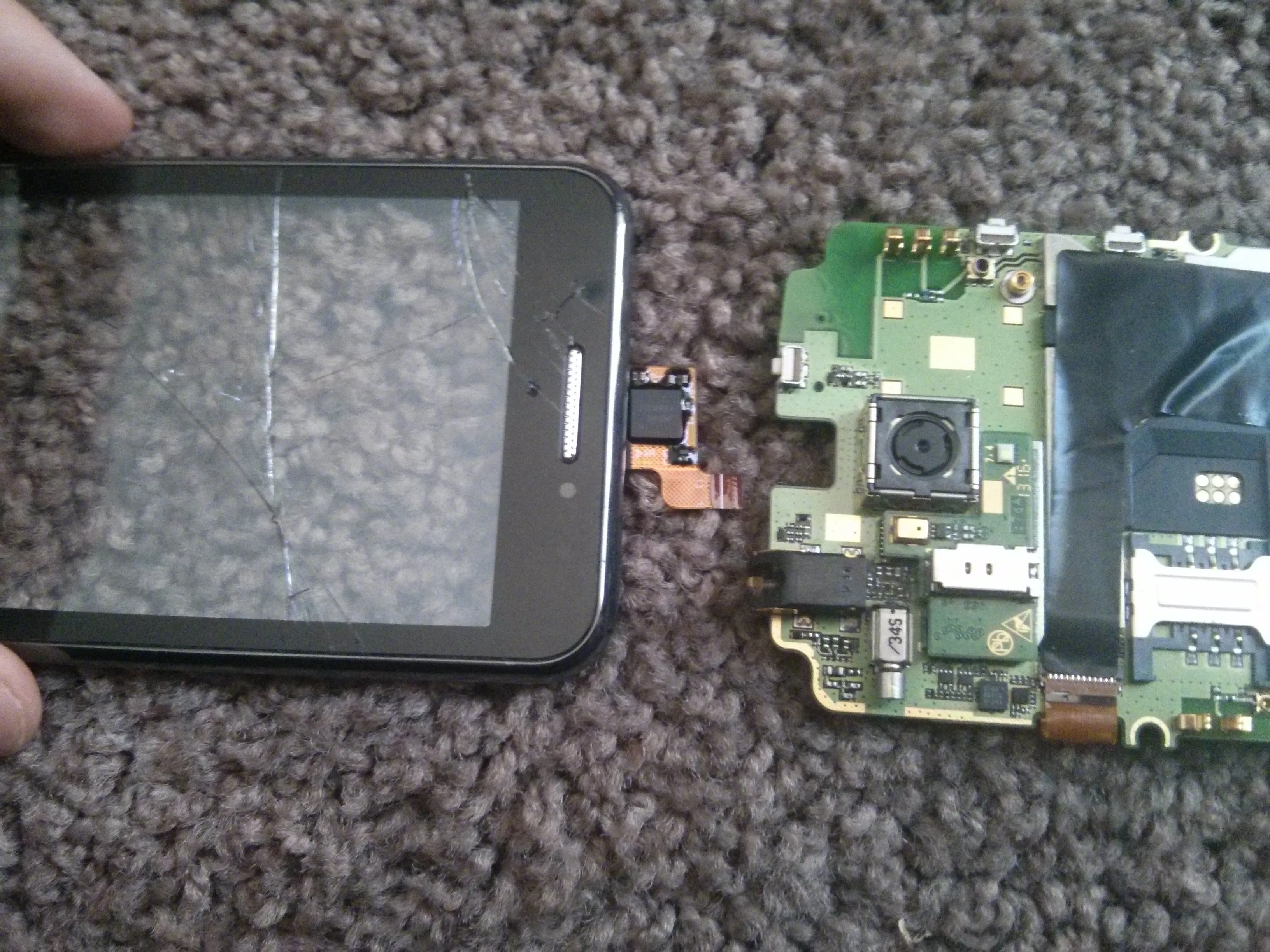

Разборка ZTE T81, снятие переднего стекла: шаг 5, изображение 1 из 2
ZTE T81 Разборка, снятие переднего стекла.: шаг 5, изображение 1 из 2 | Источник - ifixit.com

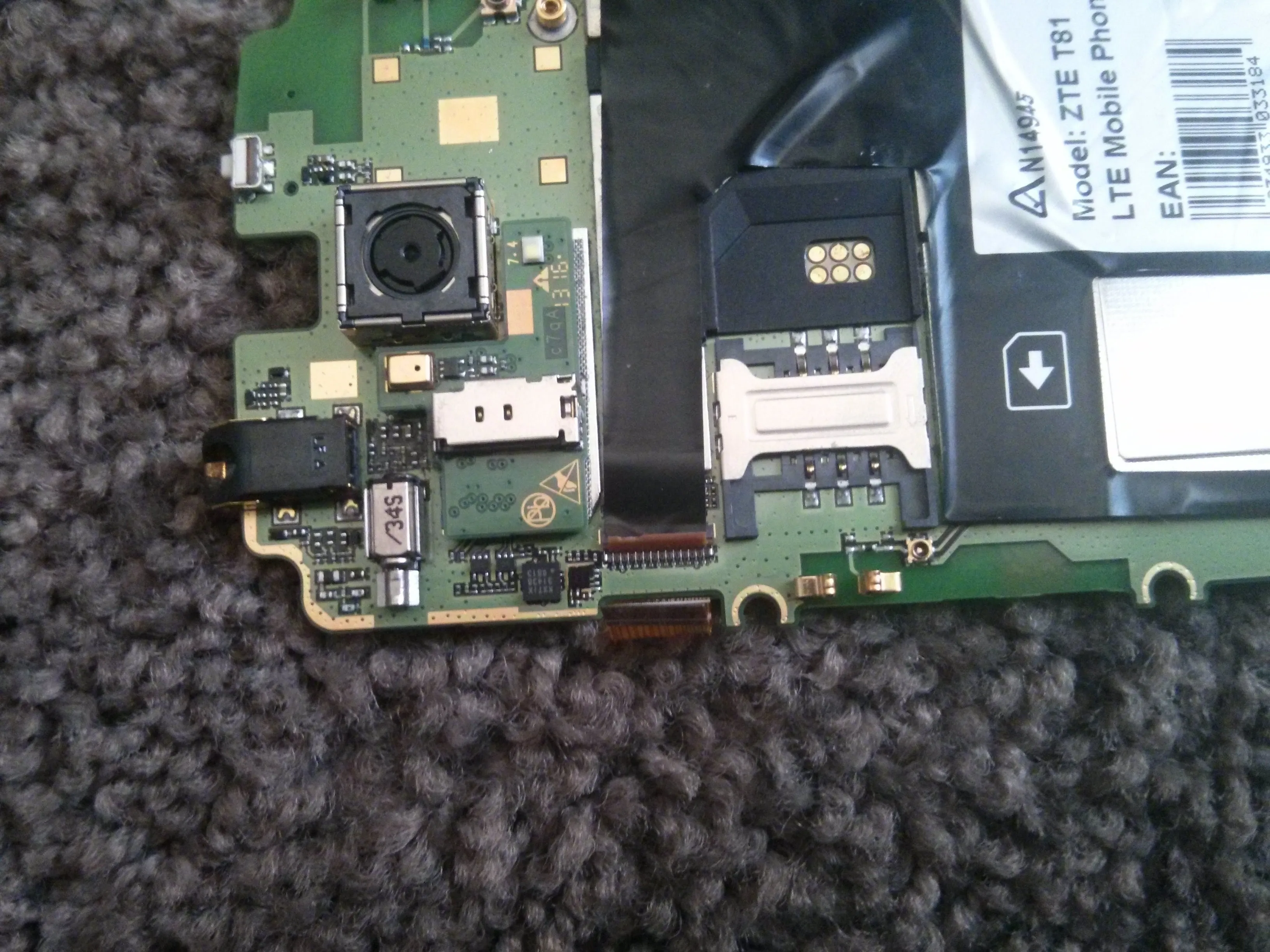

ZTE T81 Разборка, снятие переднего стекла: шаг 5, изображение 2 из 2
Разборка ZTE T81, снятие переднего стекла: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините кабель дигитайзера и отделите дигитайзер/переднее стекло от остальной части телефона.

Шаг 6 Снимите ЖК-экран

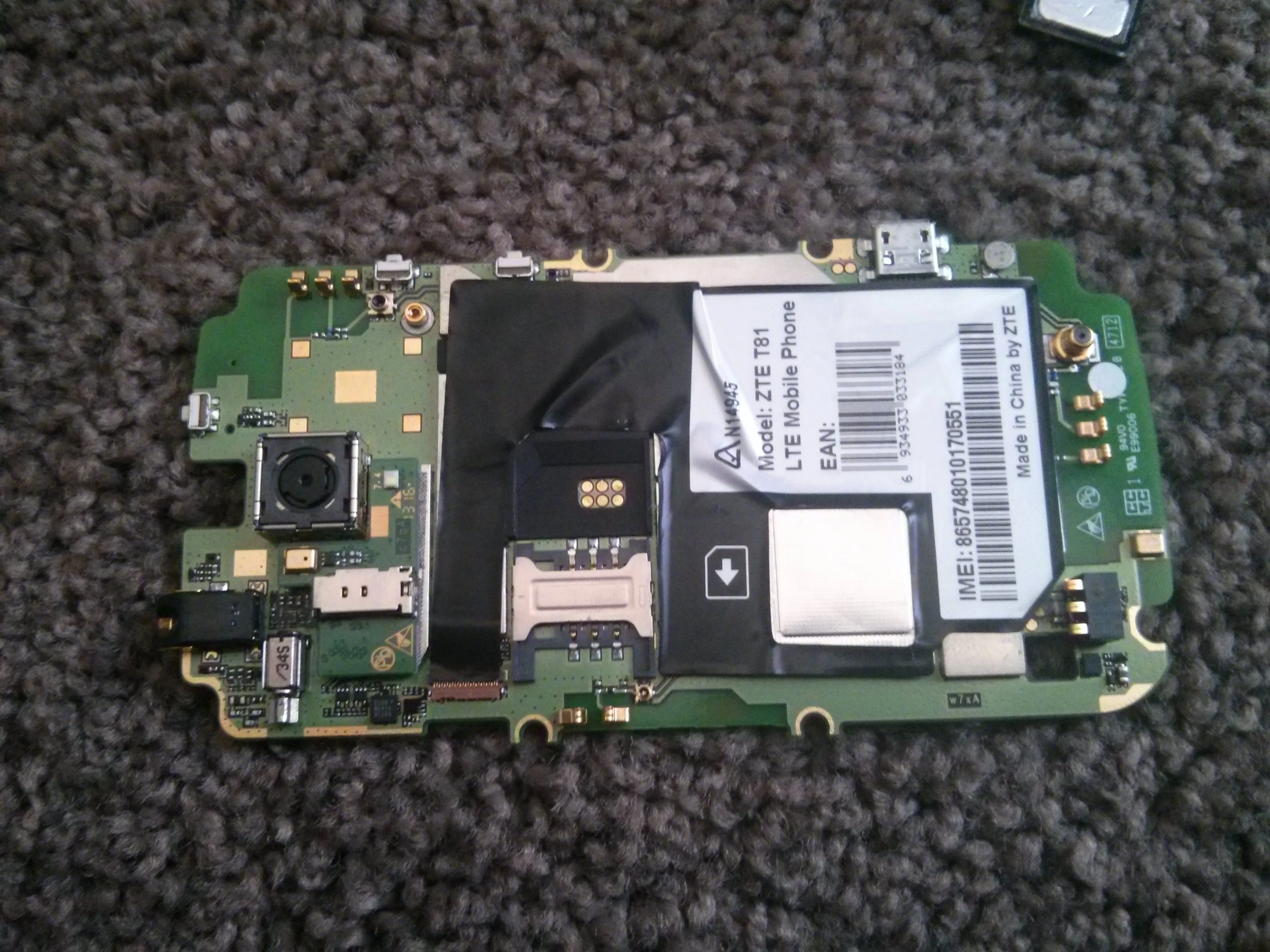

Разборка ZTE T81, снятие ЖК-экрана: шаг 6, изображение 1 из 3
Разборка ZTE T81, извлечение ЖК-экрана: шаг 6, изображение 1 из 3 | Источник - ifixit.com

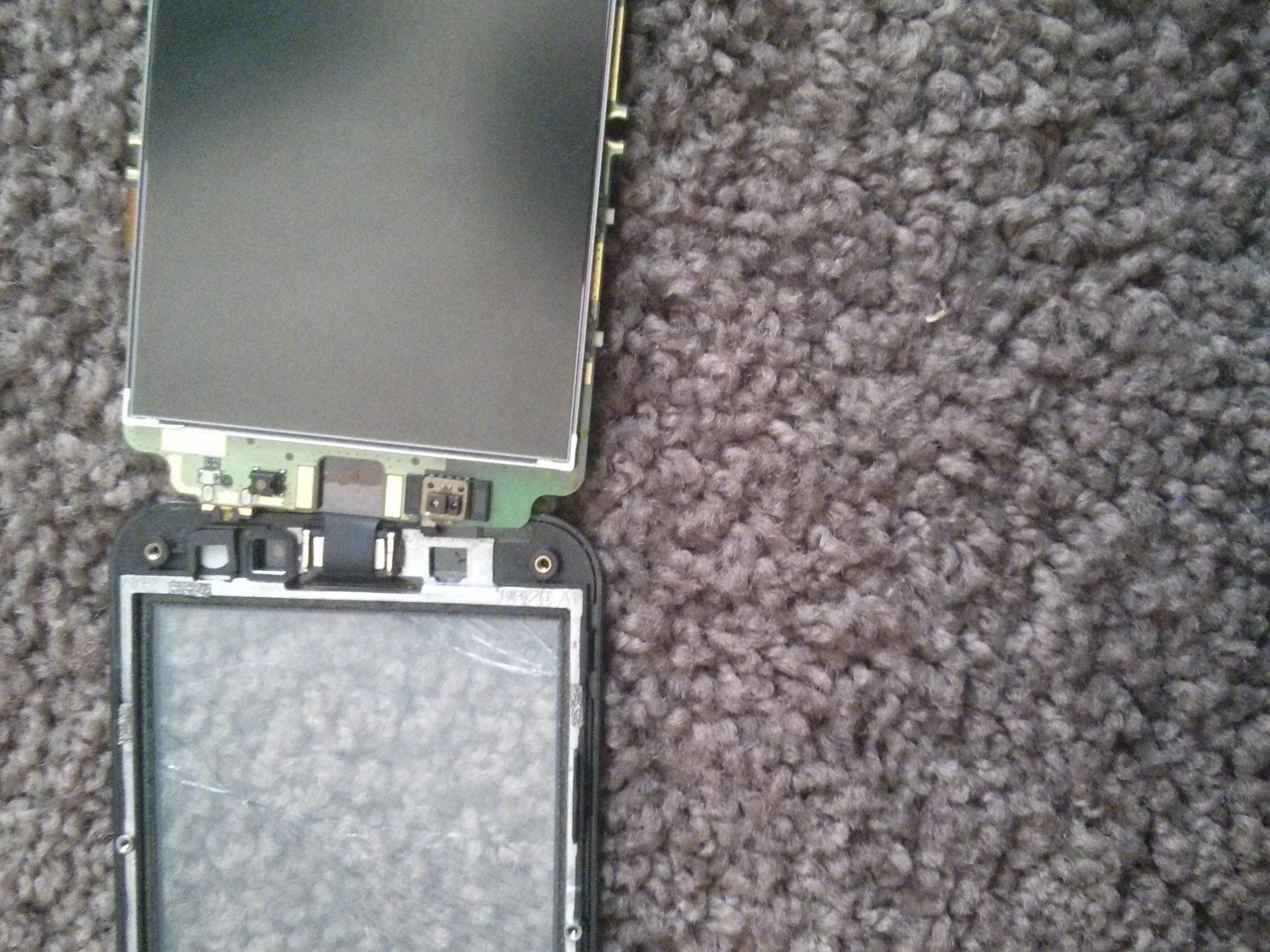

ZTE T81 Разборка, извлечение ЖК-экрана: шаг 6, изображение 2 из 3
ZTE T81 Разборка, извлечение ЖК-экрана: шаг 6, изображение 2 из 3 | Источник - ifixit.com

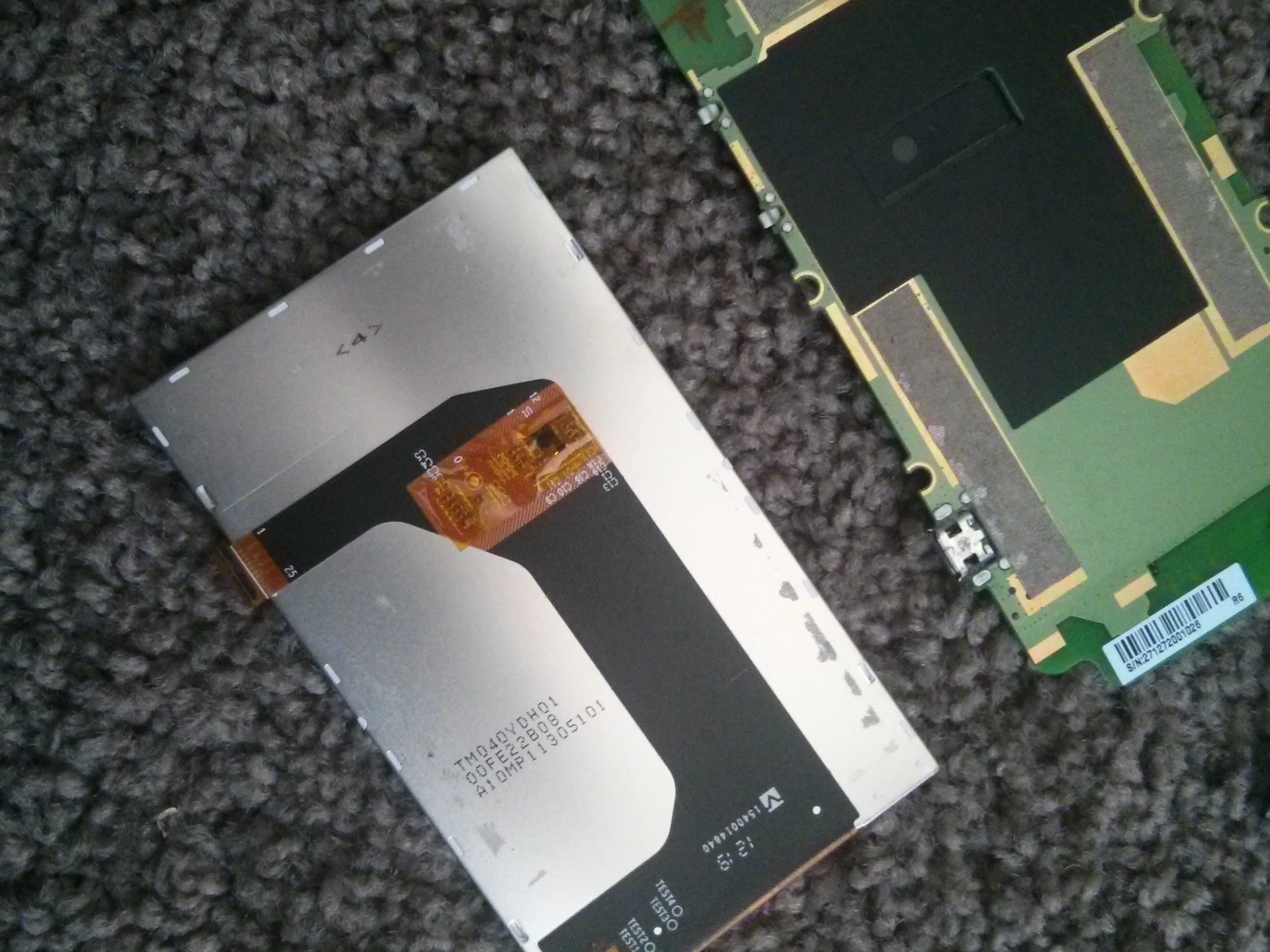

ZTE T81 Разборка, извлечение ЖК-экрана: шаг 6, изображение 3 из 3
Разборка ZTE T81, извлечение ЖК-экрана: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините ЖК-экран от основной платы и аккуратно отделите дисплей от основной платы. Он только приклеен.

Шаг 7

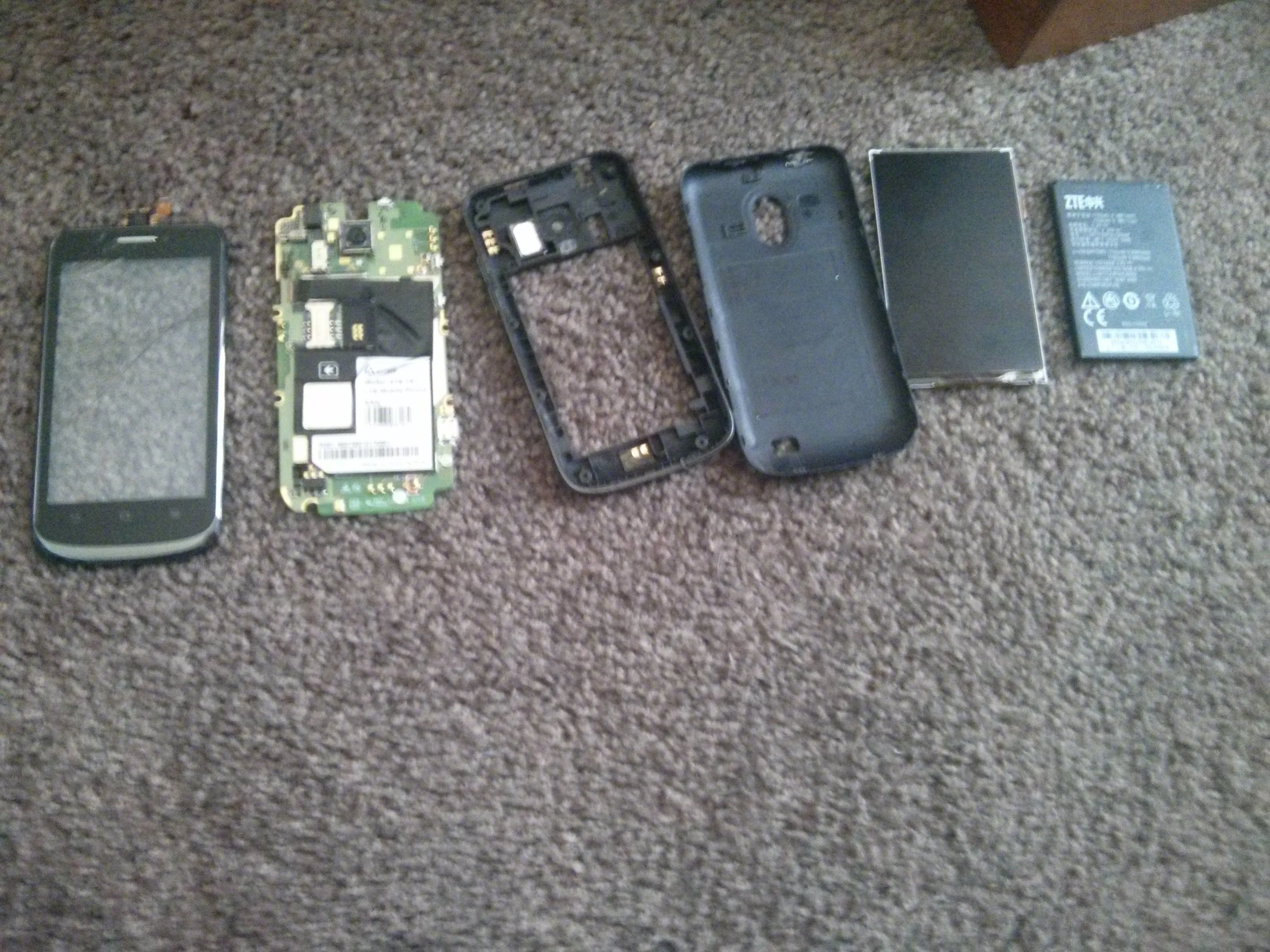

Разборка ZTE T81: шаг 7, изображение 1 из 2
Разборка ZTE T81: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Разборка ZTE T81: шаг 7, изображение 2 из 2
ZTE T81 Teardown: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Вставьте сюда мудрость.
