Разборка Zune 80 GB
Введение
В этом руководстве вы узнаете, как успешно извлечь компоненты вашего Zune. К ним относятся жесткий диск, аккумулятор, экран, логическая плата и т.д.
Что вам понадобится
Инструменты
Металлический шпатель | Источник - ifixit.com
Отвертка T4 Torx | Источник - ifixit.com

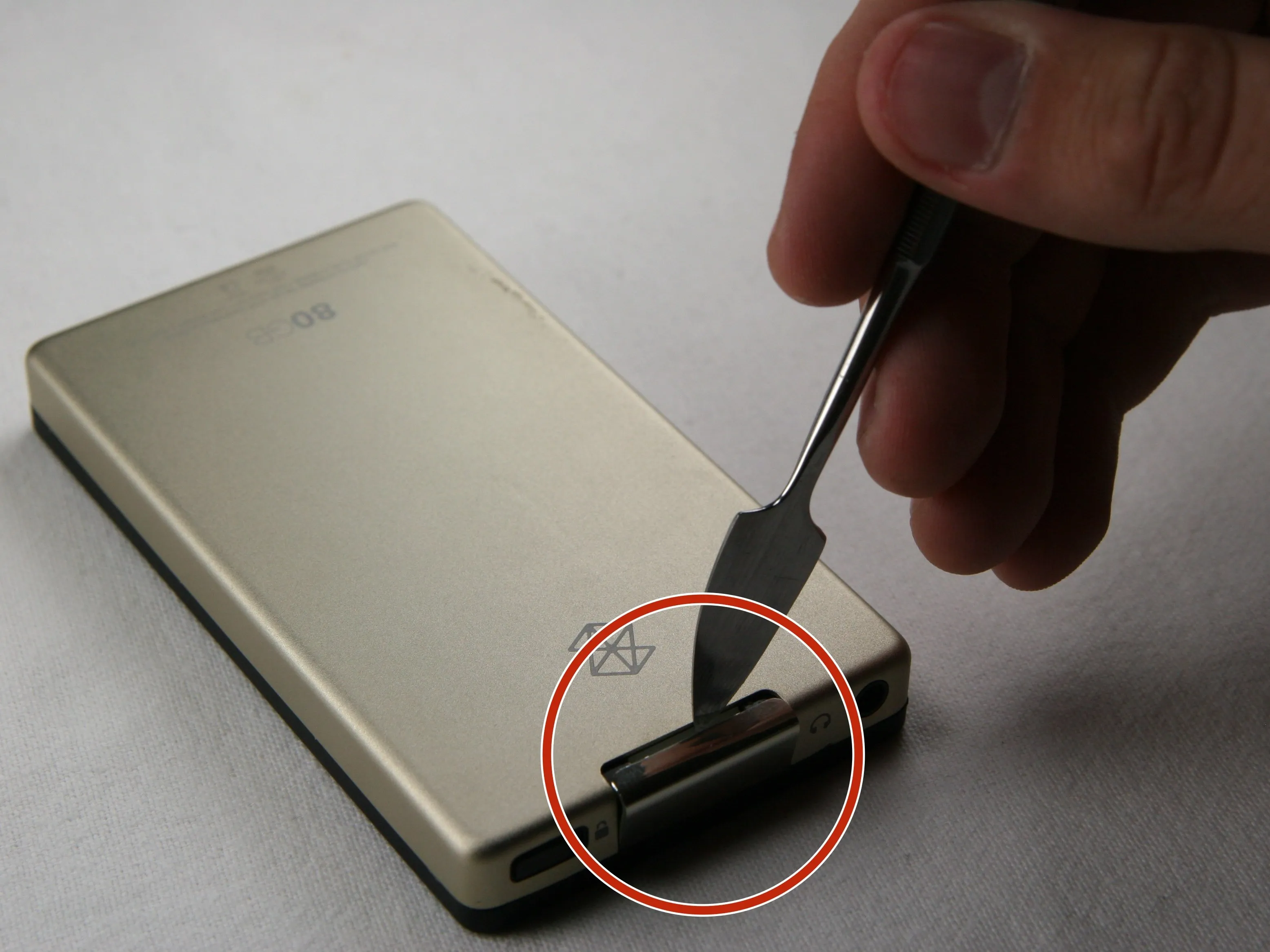

Шаг 1 Разборка Zune 80 GB
С помощью металлической лопатки или инструмента для вскрытия Zune снимите маленькую серебристую пластиковую крышку, расположенную на верхней части устройства.

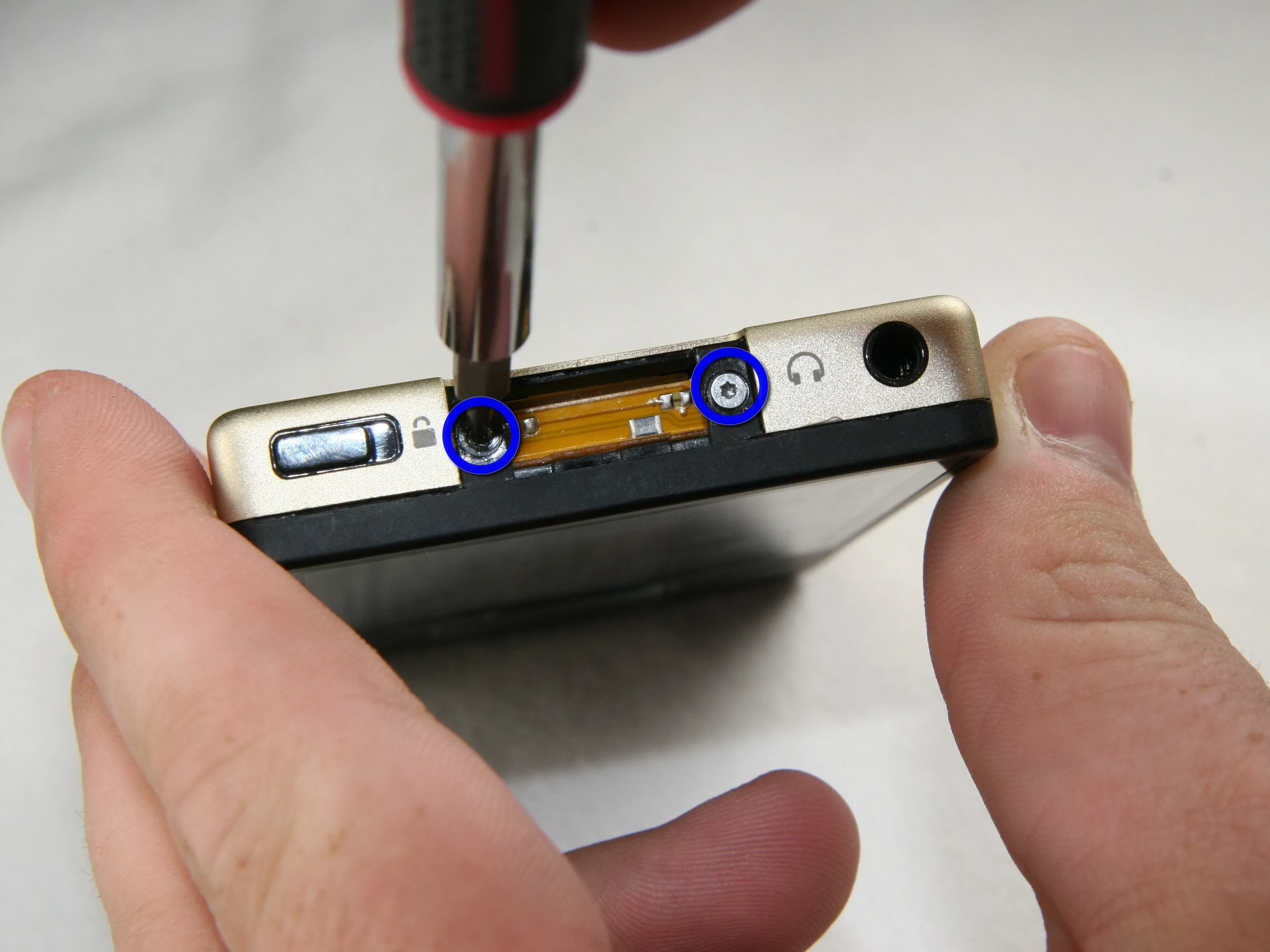

Шаг 2
Под крышкой находятся два винта T4. Выкрутите оба винта с помощью отвертки T4.
ВНИМАНИЕ: Будьте осторожны при откручивании винтов, так как они могут очень легко сорваться.

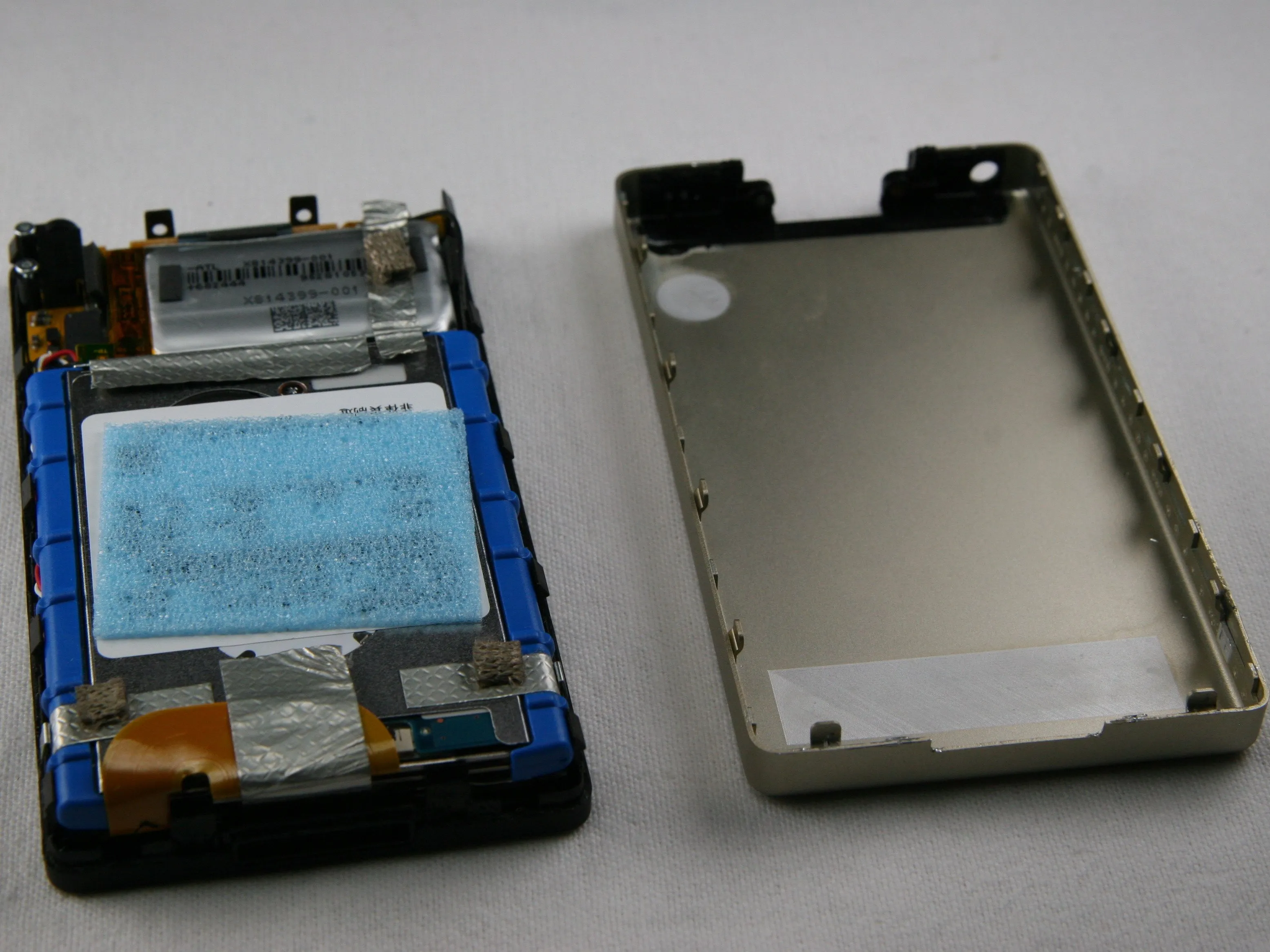

Шаг 3

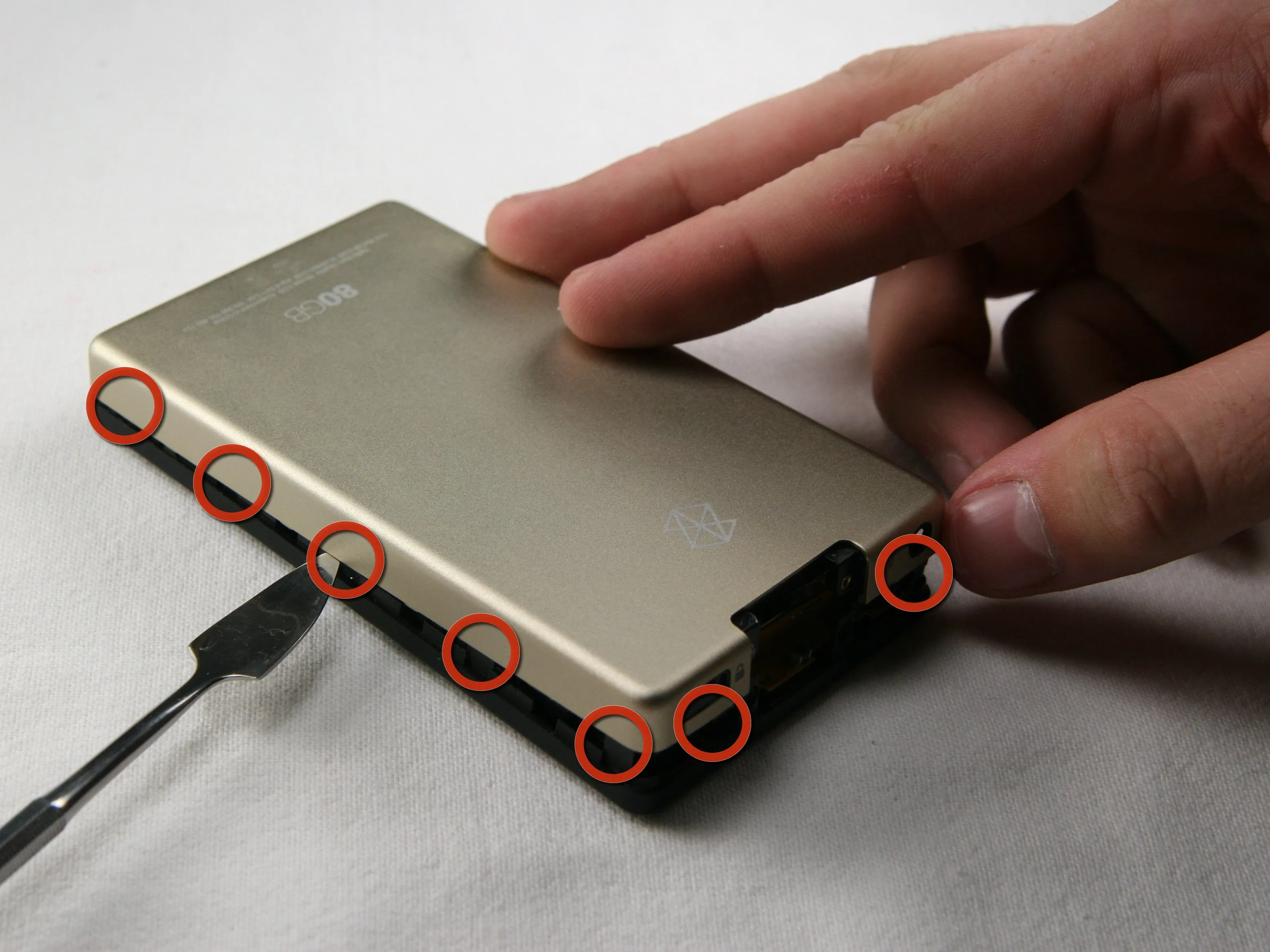

С помощью металлической лопатки или инструмента для вскрытия Zune снимите алюминиевую подложку, начиная с верхней части. С каждой стороны есть пять зажимов, а снизу - два.
ВНИМАНИЕ: Будьте осторожны, не вдавливайте инструмент слишком сильно, так как прямо внутри края устройства находятся открытые кабели.

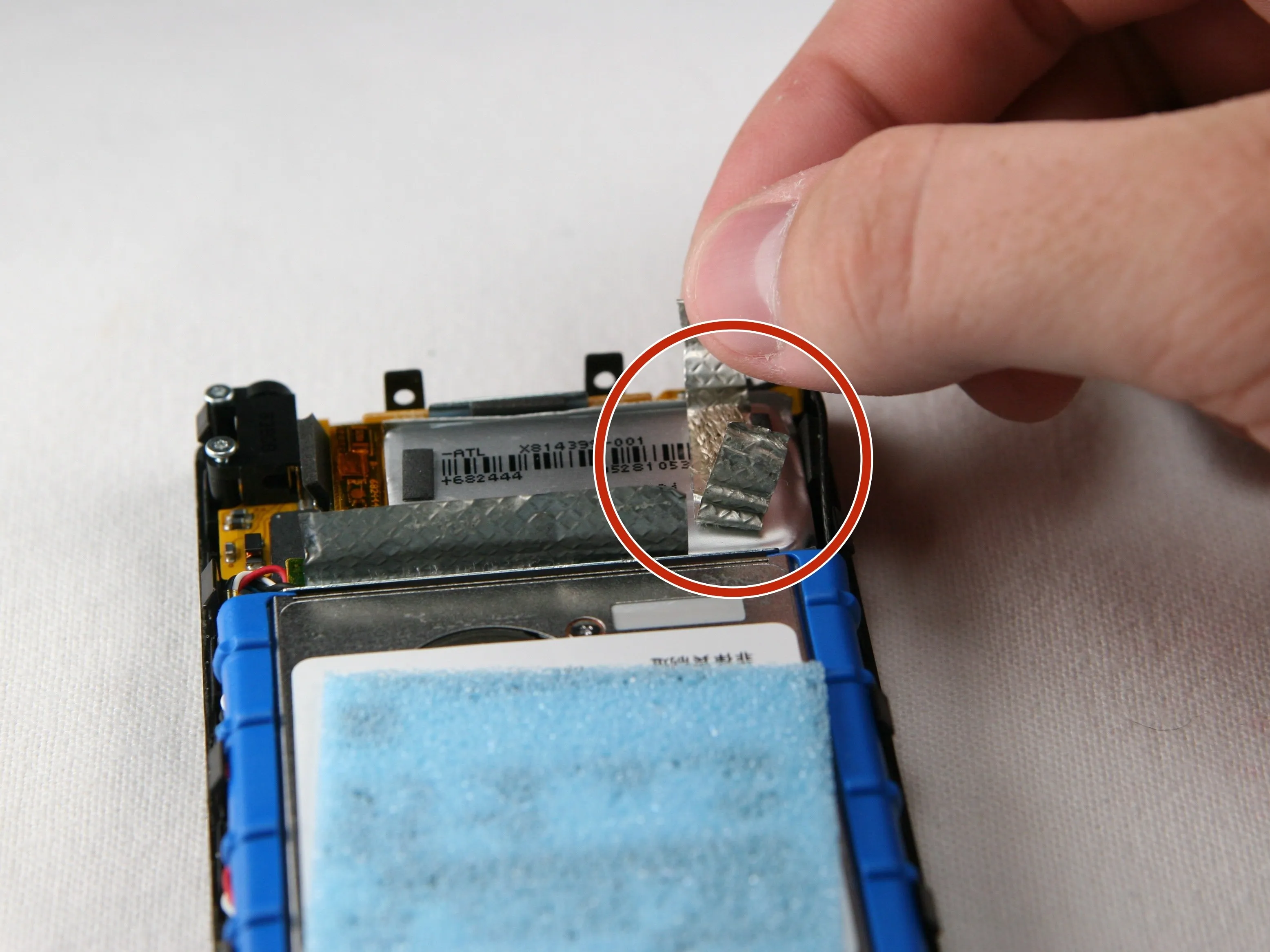

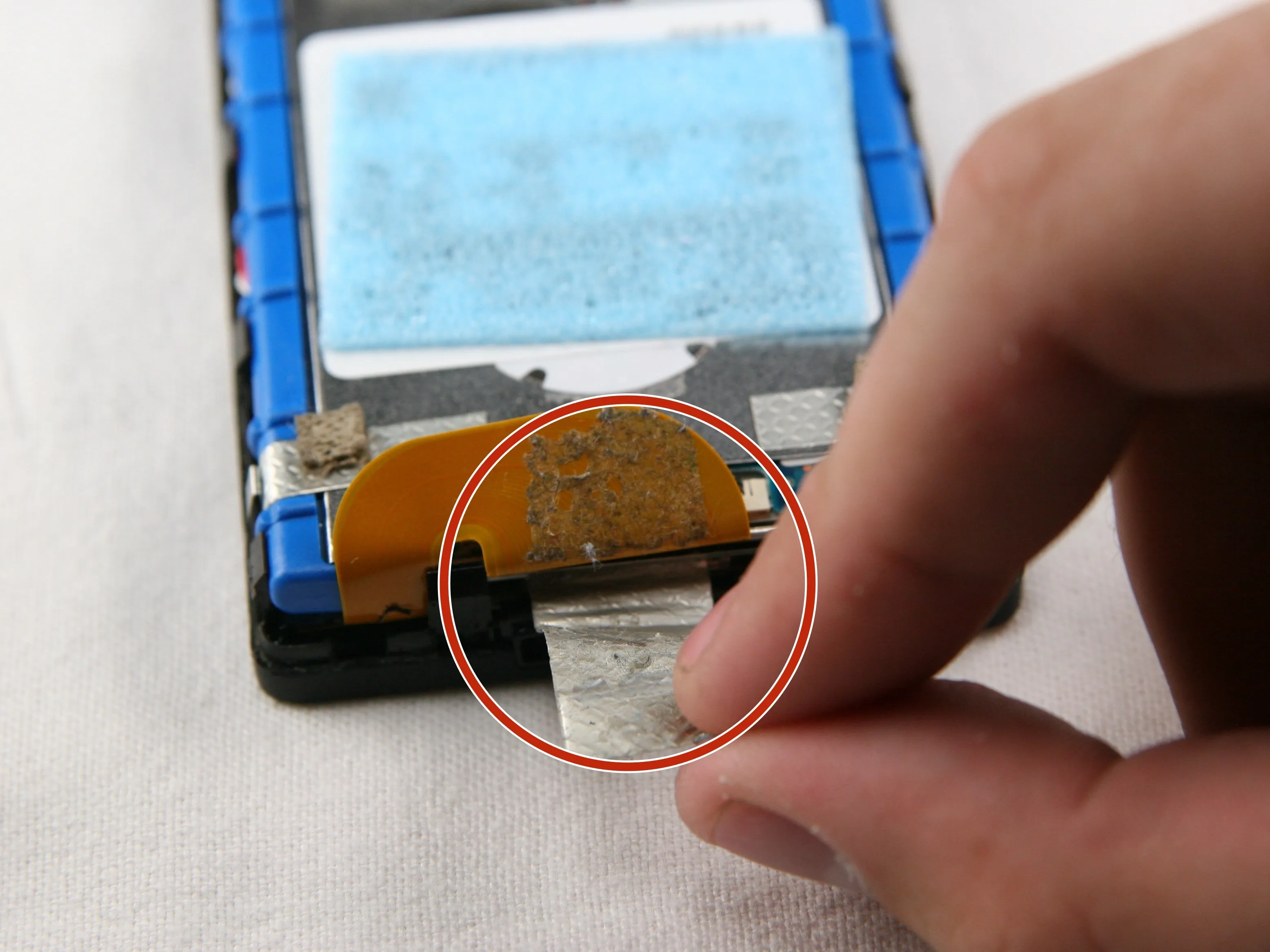

Шаг 4
Снимите серебристую ленту с нижней центральной и верхней правой частей устройства. Это откроет доступ к жесткому диску и аккумулятору.

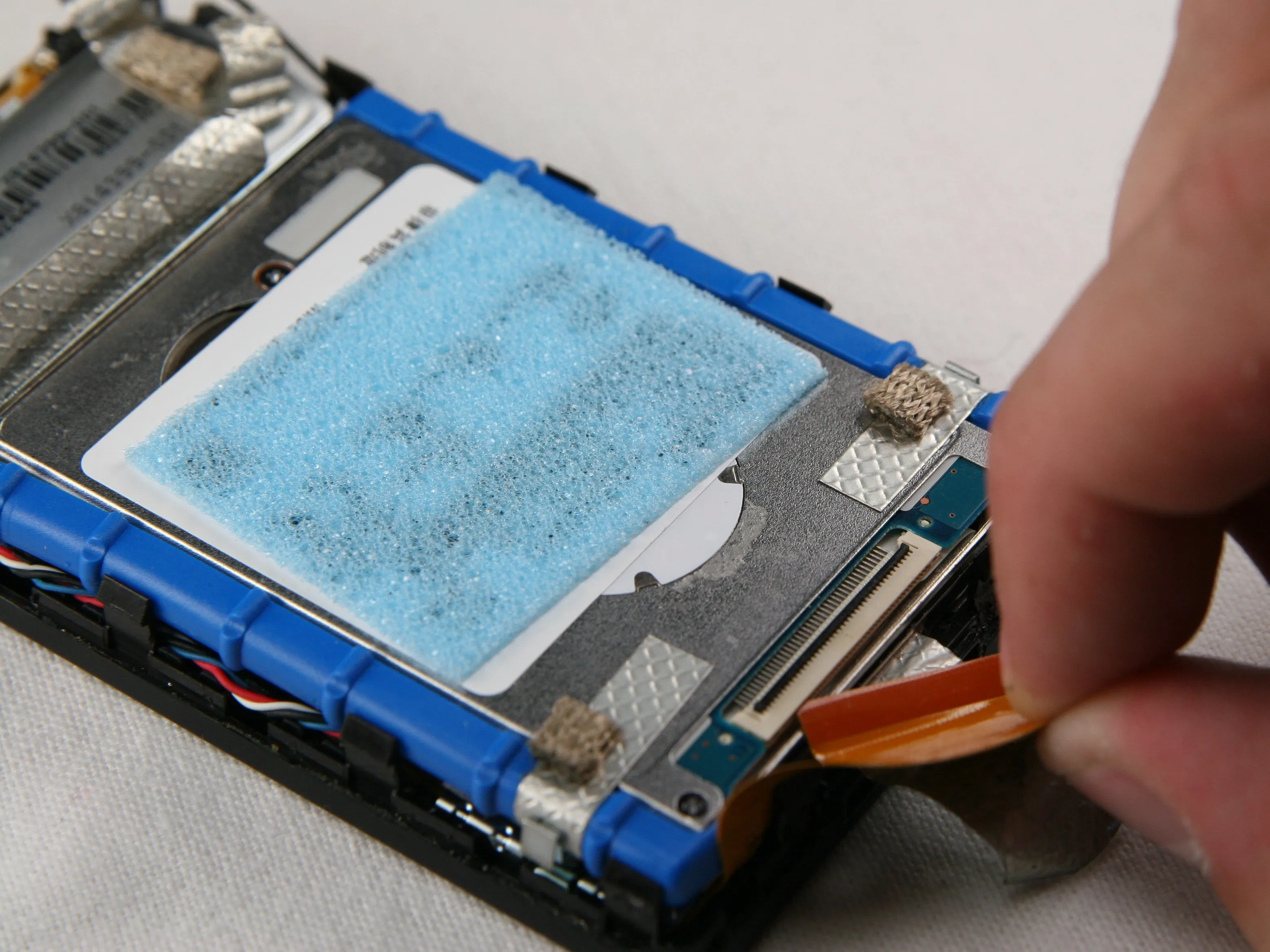

Шаг 5
Отсоедините черную планку, соединяющую оранжевый кабель жесткого диска с нижней частью жесткого диска.
Аккуратно надавите на черную планку в нижней части устройства, пока не услышите щелчок. Теперь он отсоединен от жесткого диска.
Если кабель не отсоединяется легко, значит, черная полоса не отсоединилась.
Теперь аккуратно потяните оранжевый кабель жесткого диска, чтобы отсоединить его от кабеля жесткого диска.
Извлеките жесткий диск из устройства.

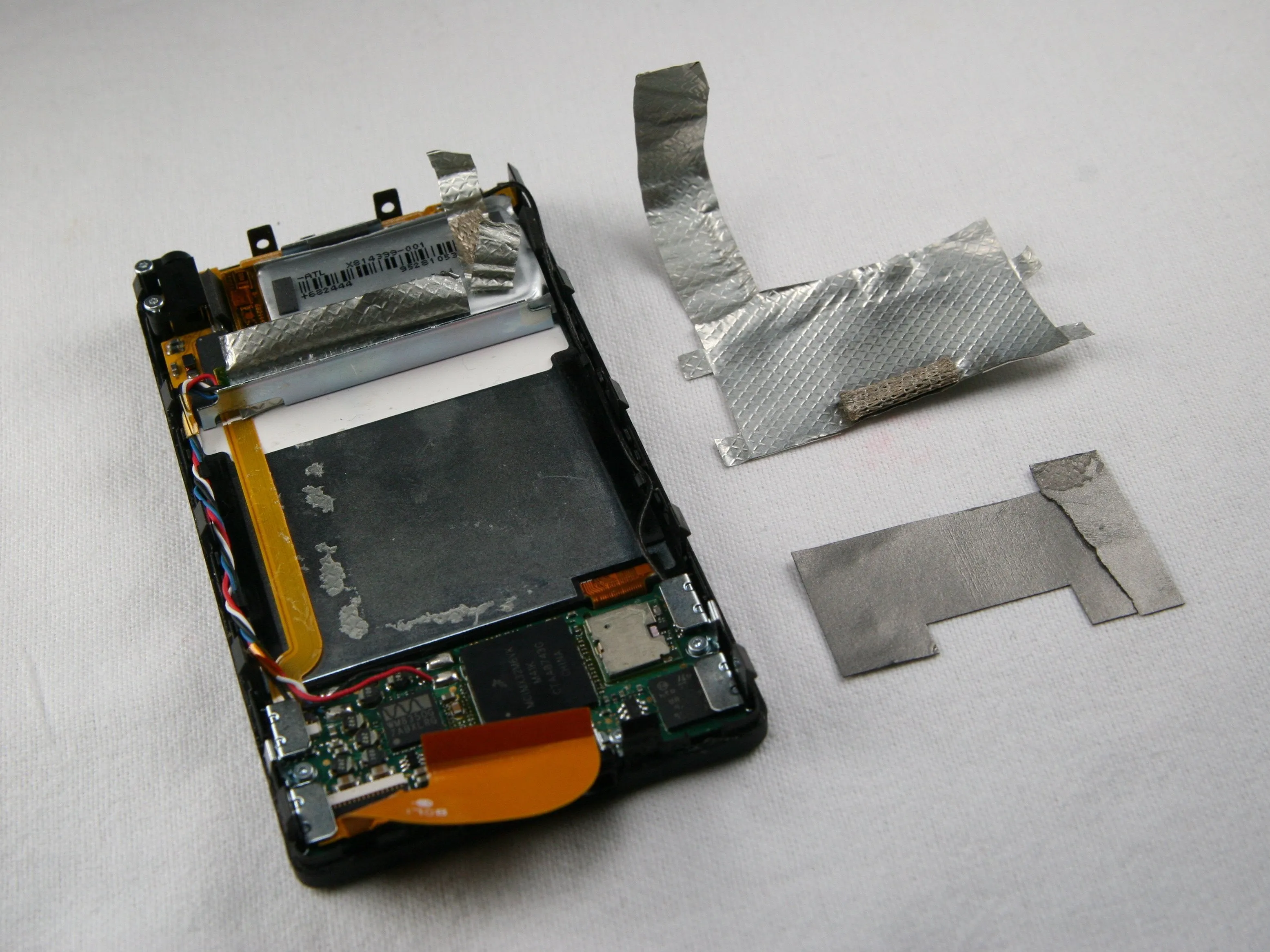

Шаг 6

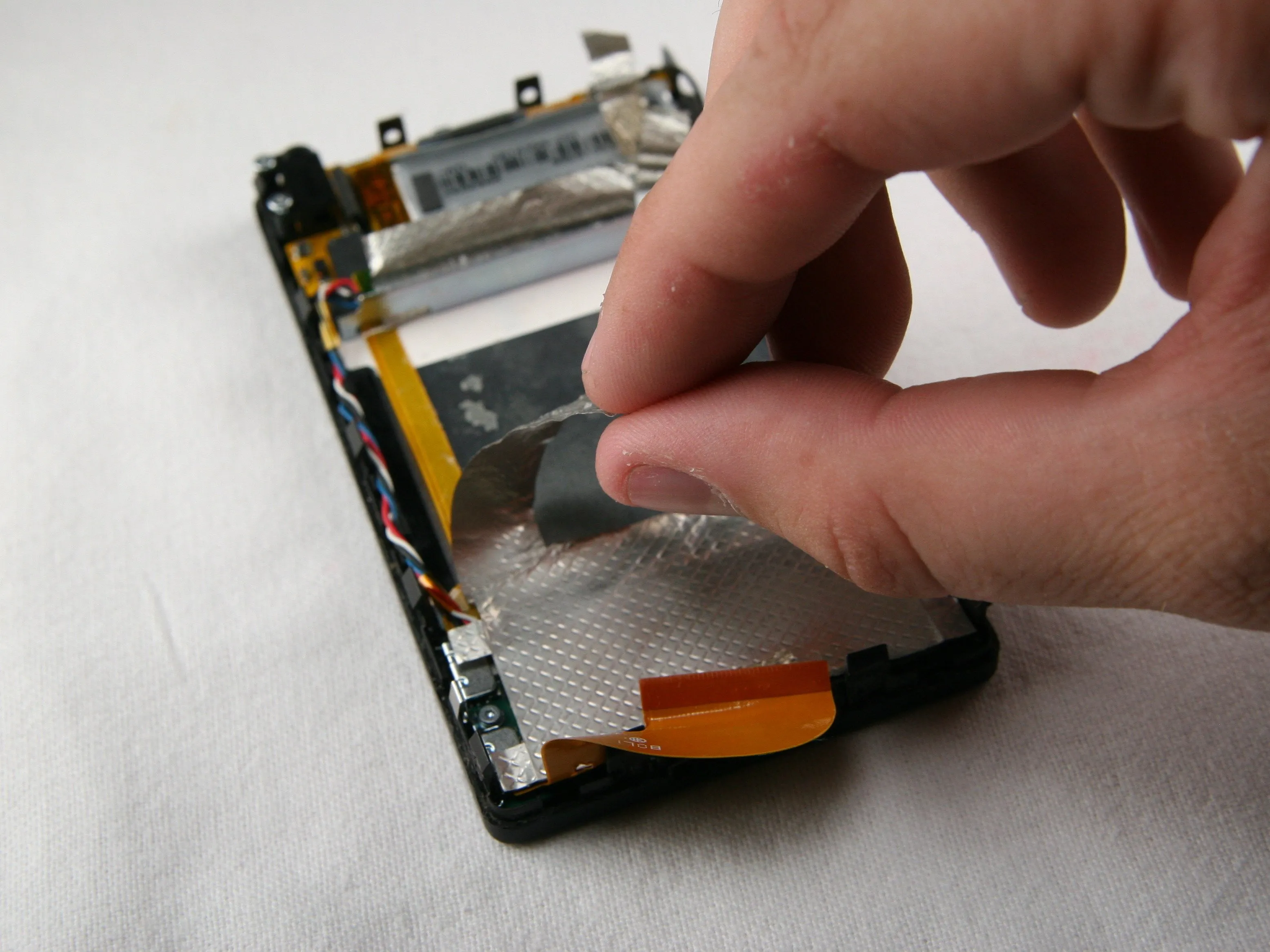

Отклейте еще два кусочка серебристой ленты с нижней части устройства. Один из этих кусочков находится ниже другого.
Шаг 7

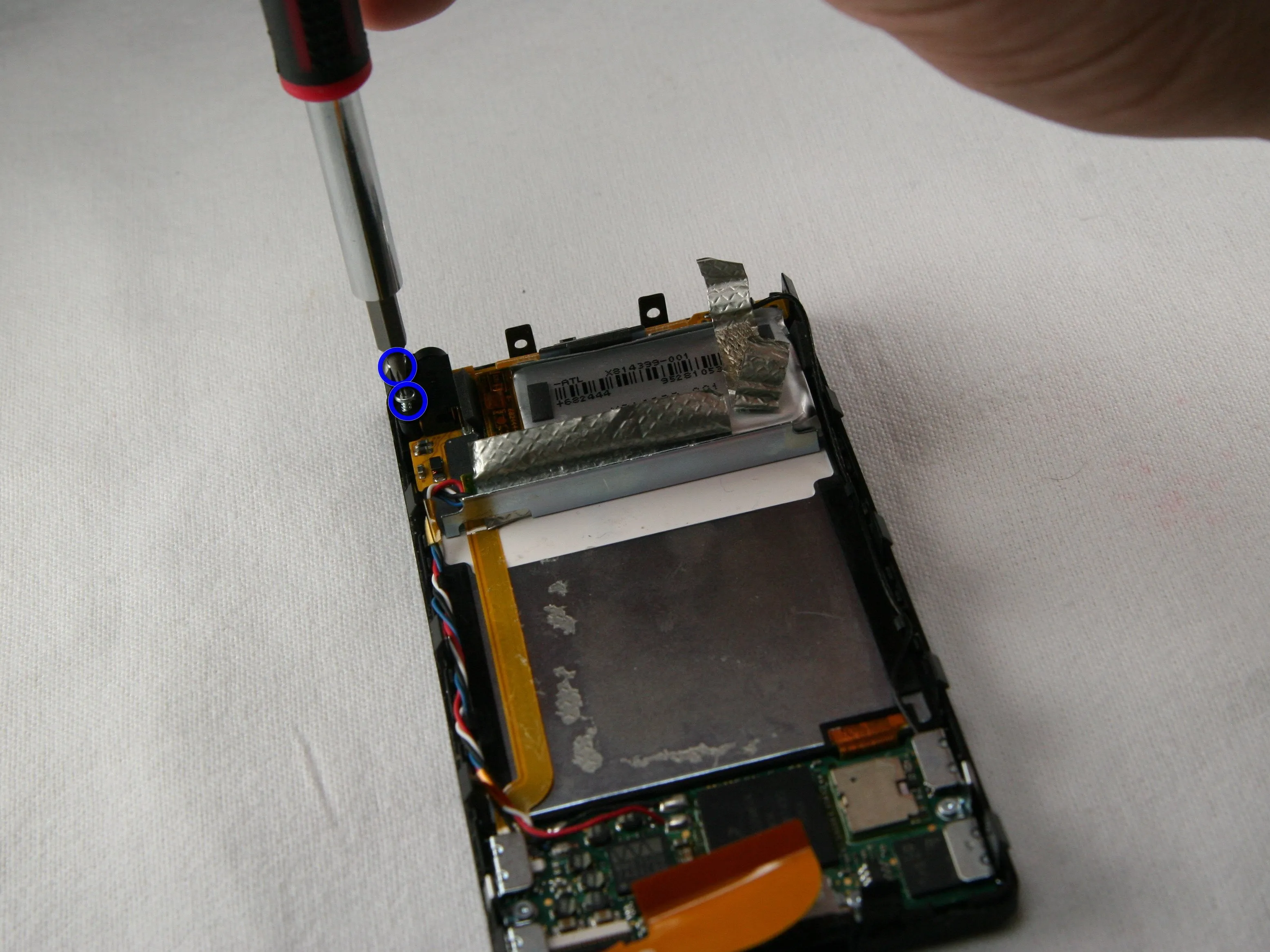

Выкрутите два винта T4, удерживающих гнездо для наушников в левом верхнем углу устройства.

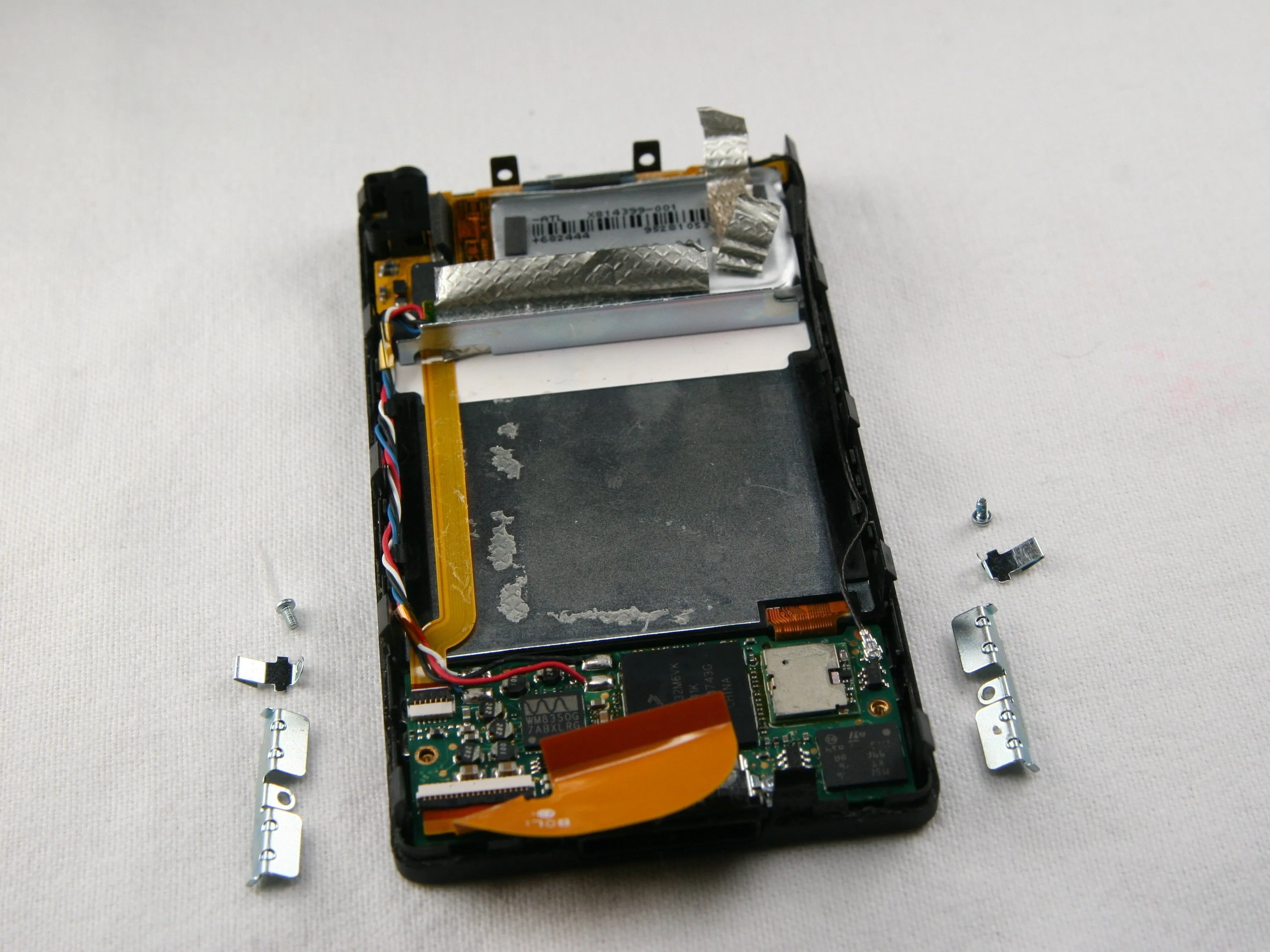

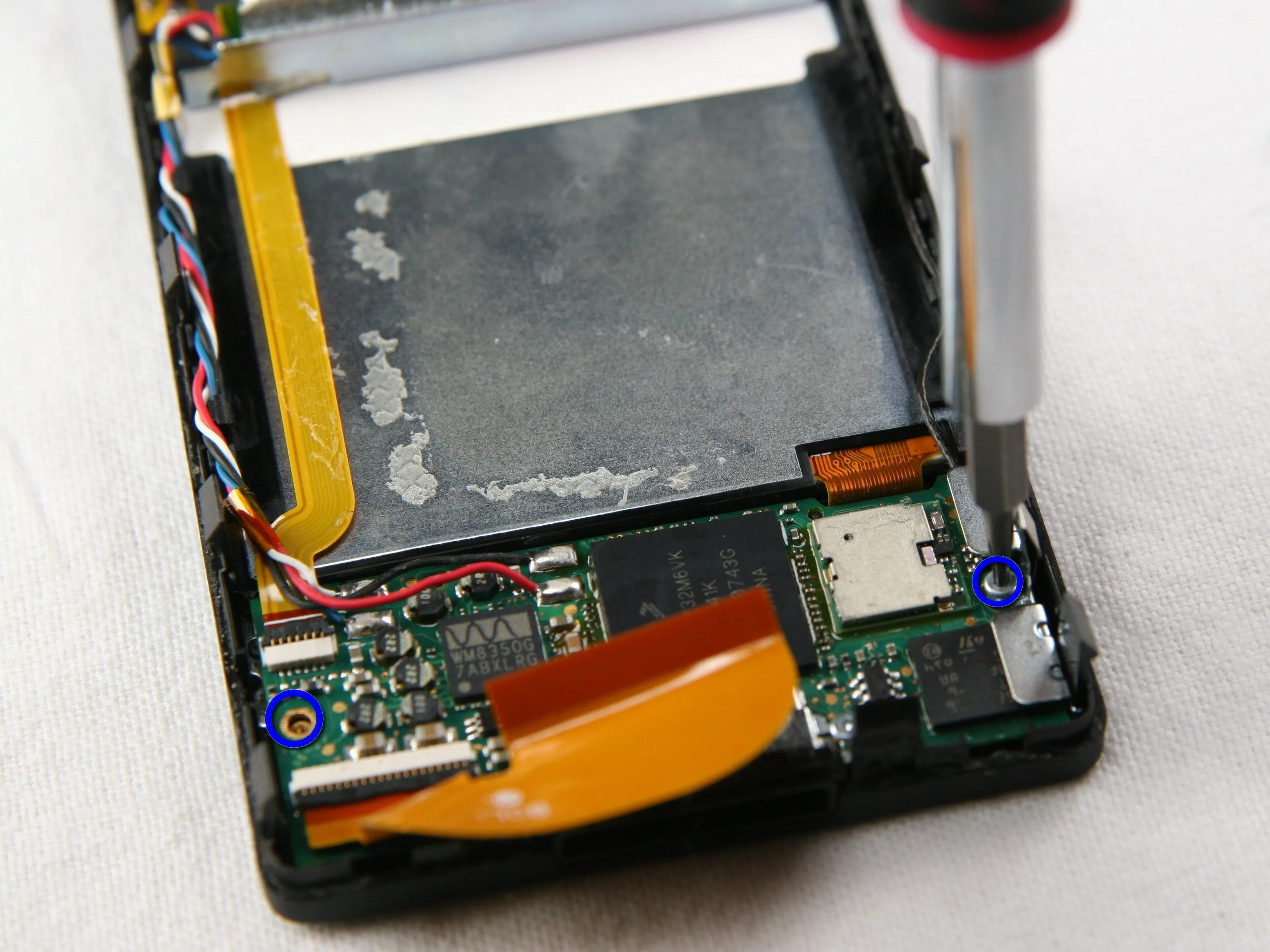

Шаг 8
Выкрутите два винта T4, удерживающие металлические скобы с обеих сторон нижней части устройства.
Извлеките из устройства винты, скобы и зажимы. Это небольшие детали, поэтому положите их в безопасное место.

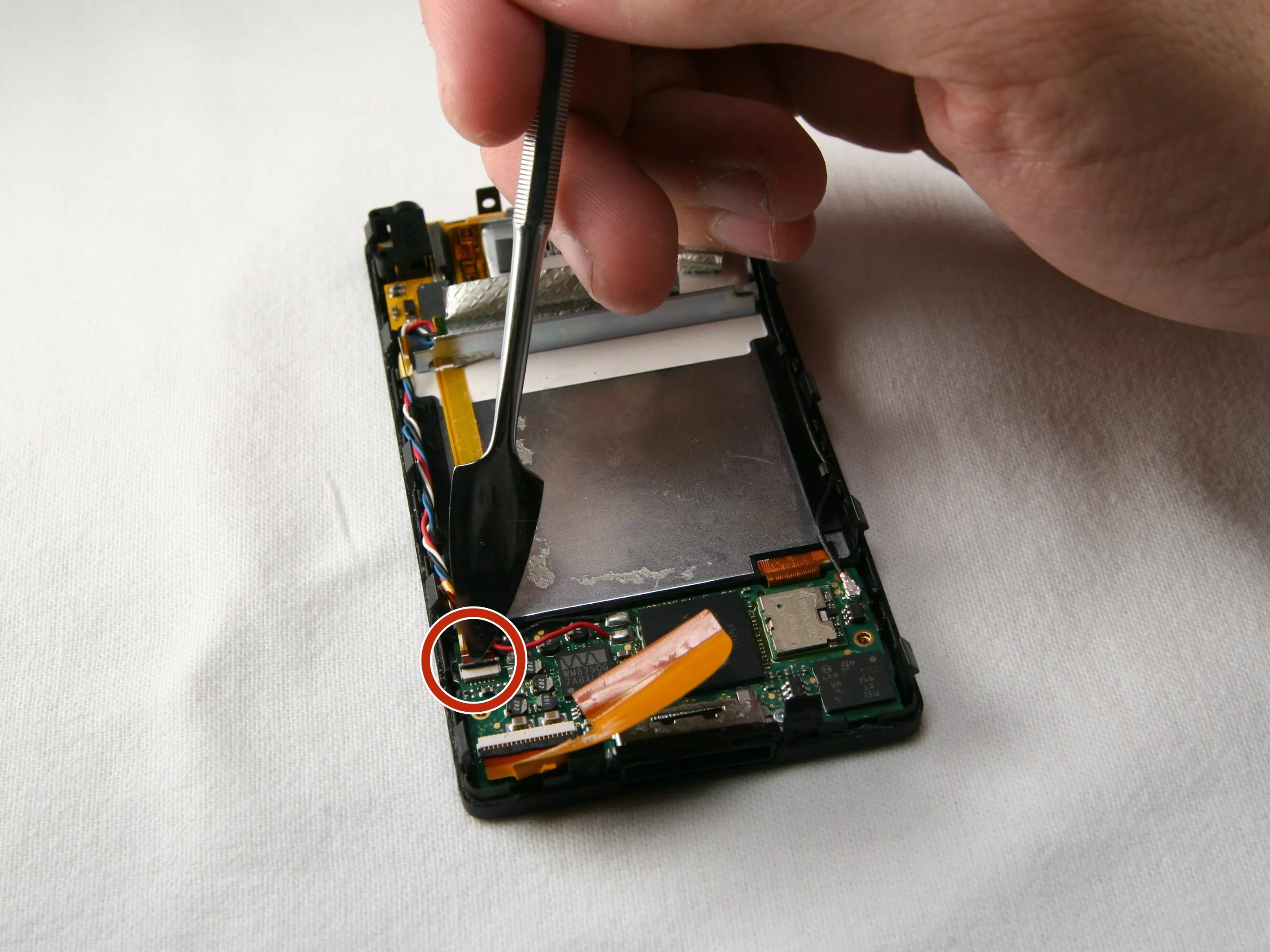

Шаг 9
Оранжевый кабель аудиоплаты, как и кабель жесткого диска, зажат небольшой черной планкой.
Отсоедините планку, надавив вверх на край черной планки по направлению к оранжевому кабелю. Вы услышите щелчок, когда она отсоединится.
Если кабель не отсоединяется легко, значит, черная планка не была отсоединена.

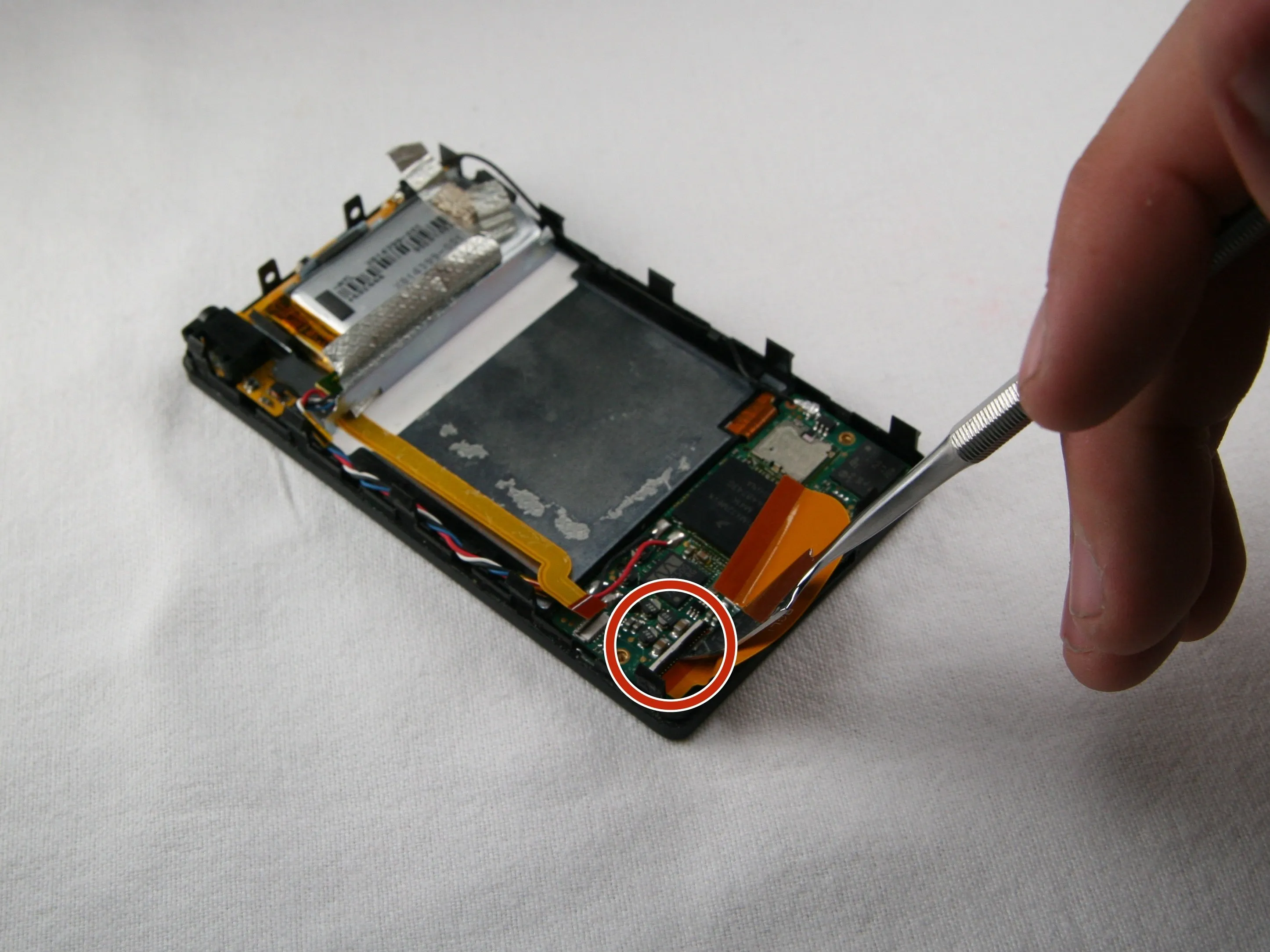

Шаг 10
Поверните черную планку, чтобы отсоединить левую часть кабеля жесткого диска. Теперь можно извлечь кабель жесткого диска.
Если кабель не отсоединяется легко, значит, черная планка не была отсоединена.
Шаг 11

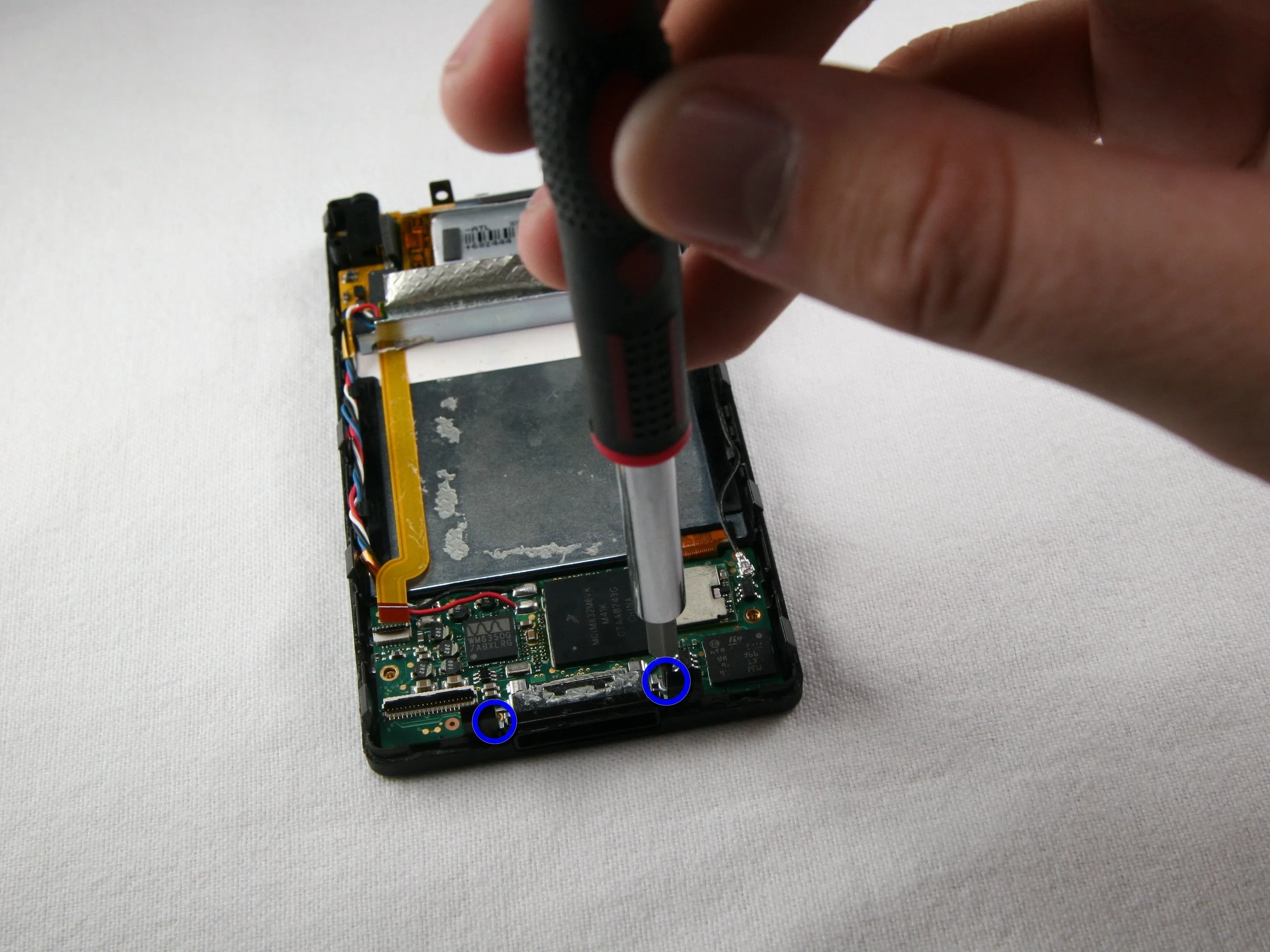

Выкрутите два винта T4, которые крепят порт для зарядки в нижней части устройства.

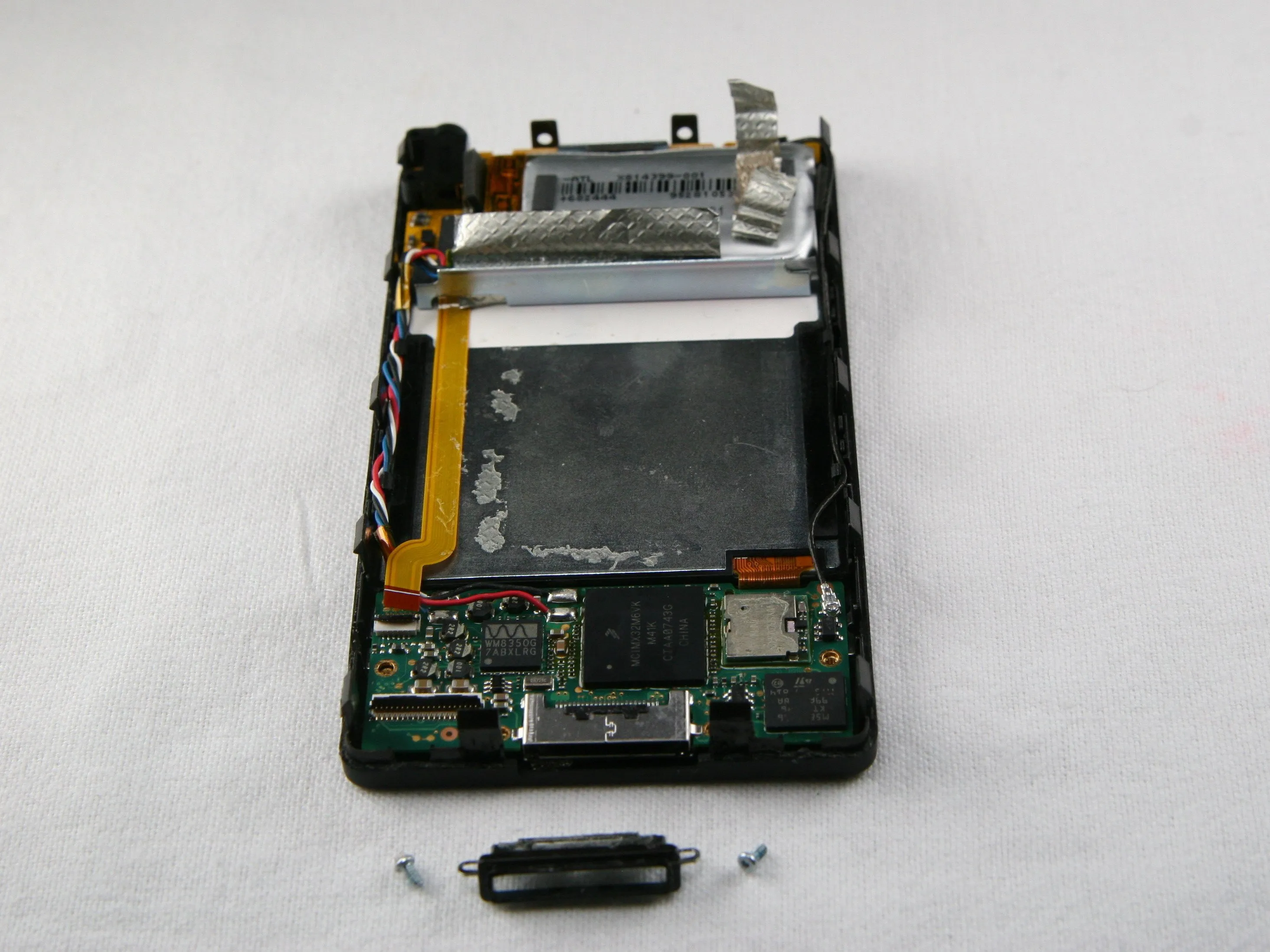

Извлеките порт для зарядки.

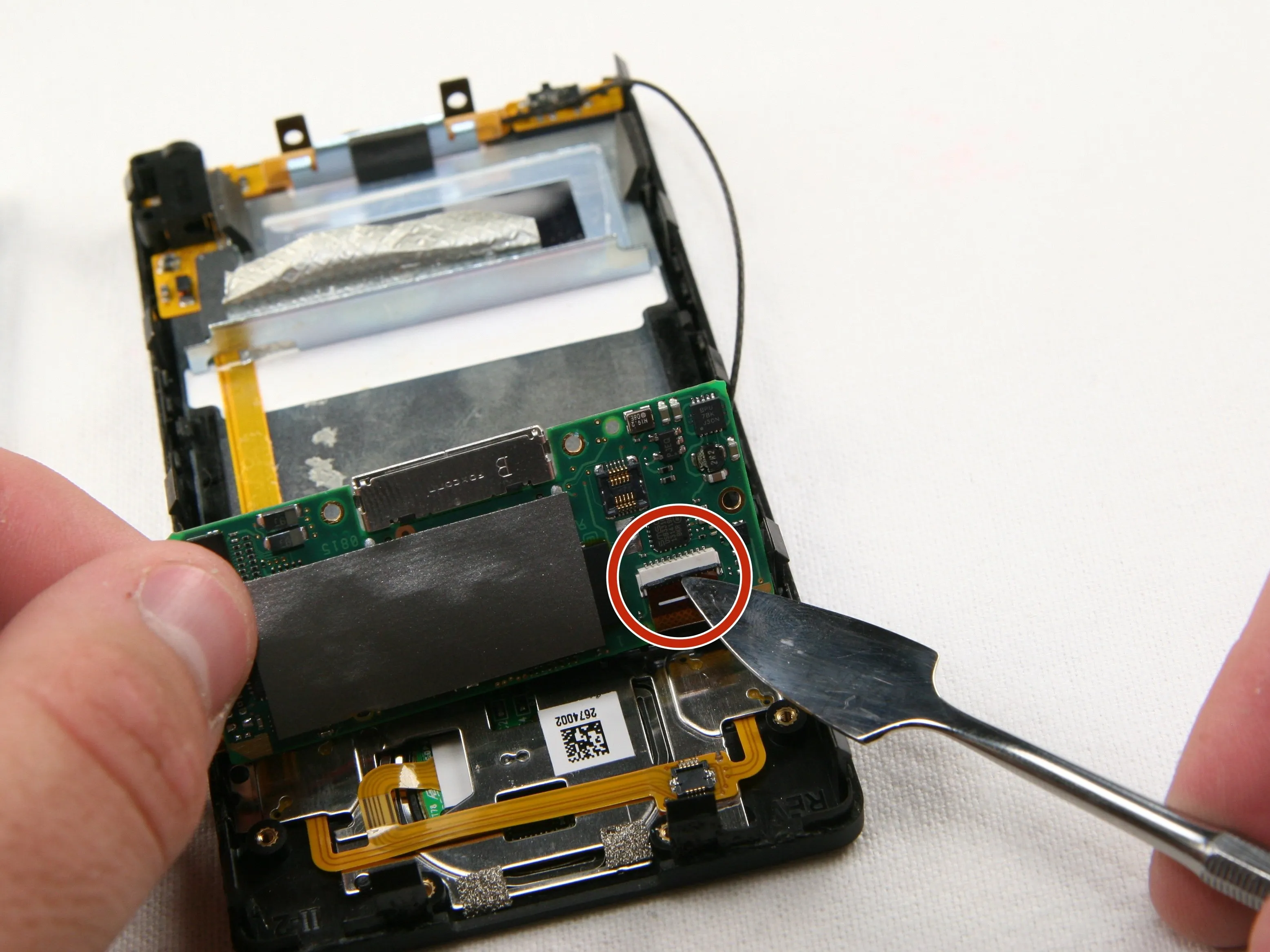

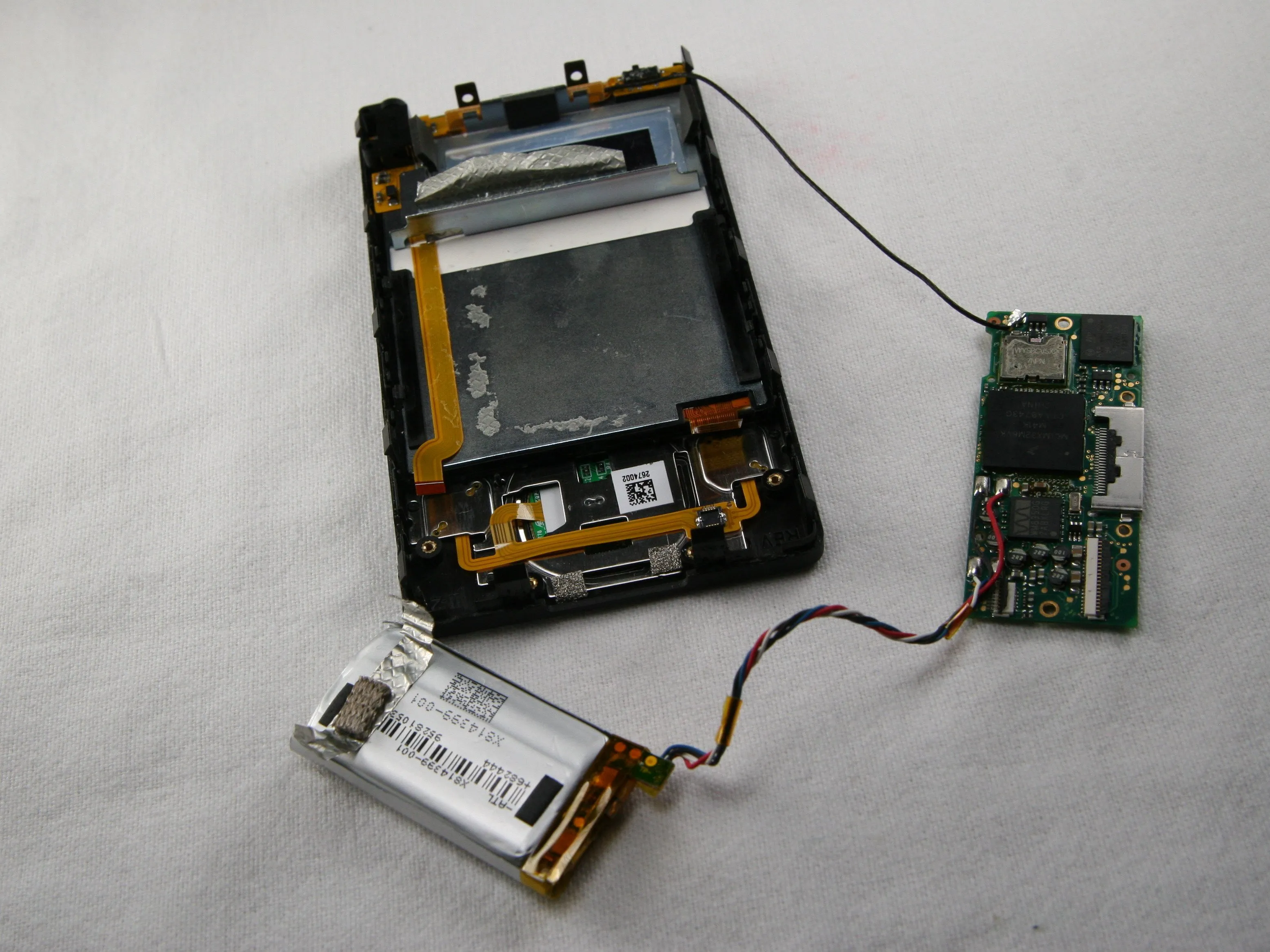

Шаг 12

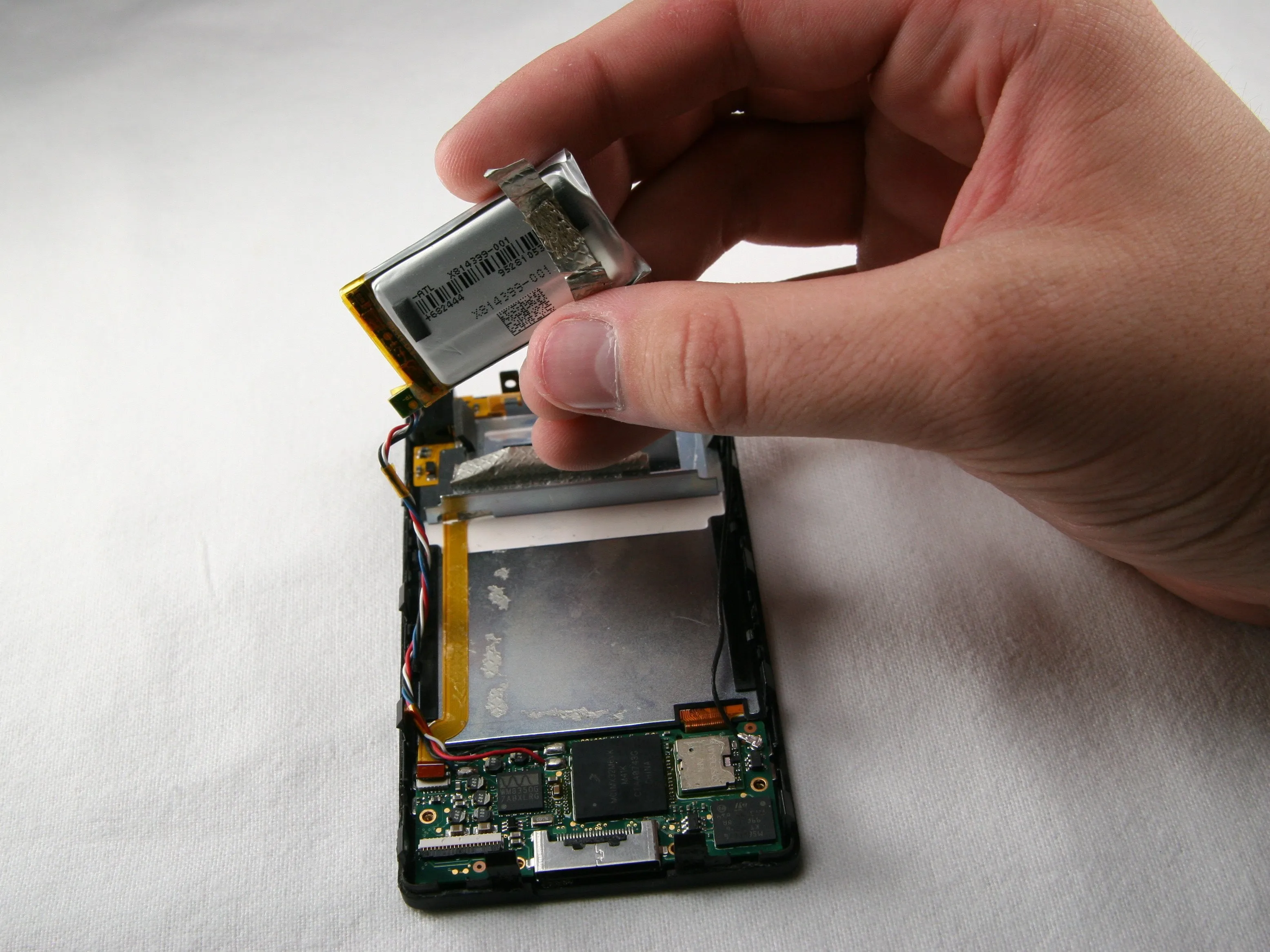

Извлеките батарею из устройства, не снимая кабелей.
Осторожно поднимите логическую плату, расположенную в основании Zune.
Отсоедините оранжевый ленточный кабель таким же образом, как и в предыдущих шагах.
Извлеките логическую плату из Zune, оставив подключенным черный провод.

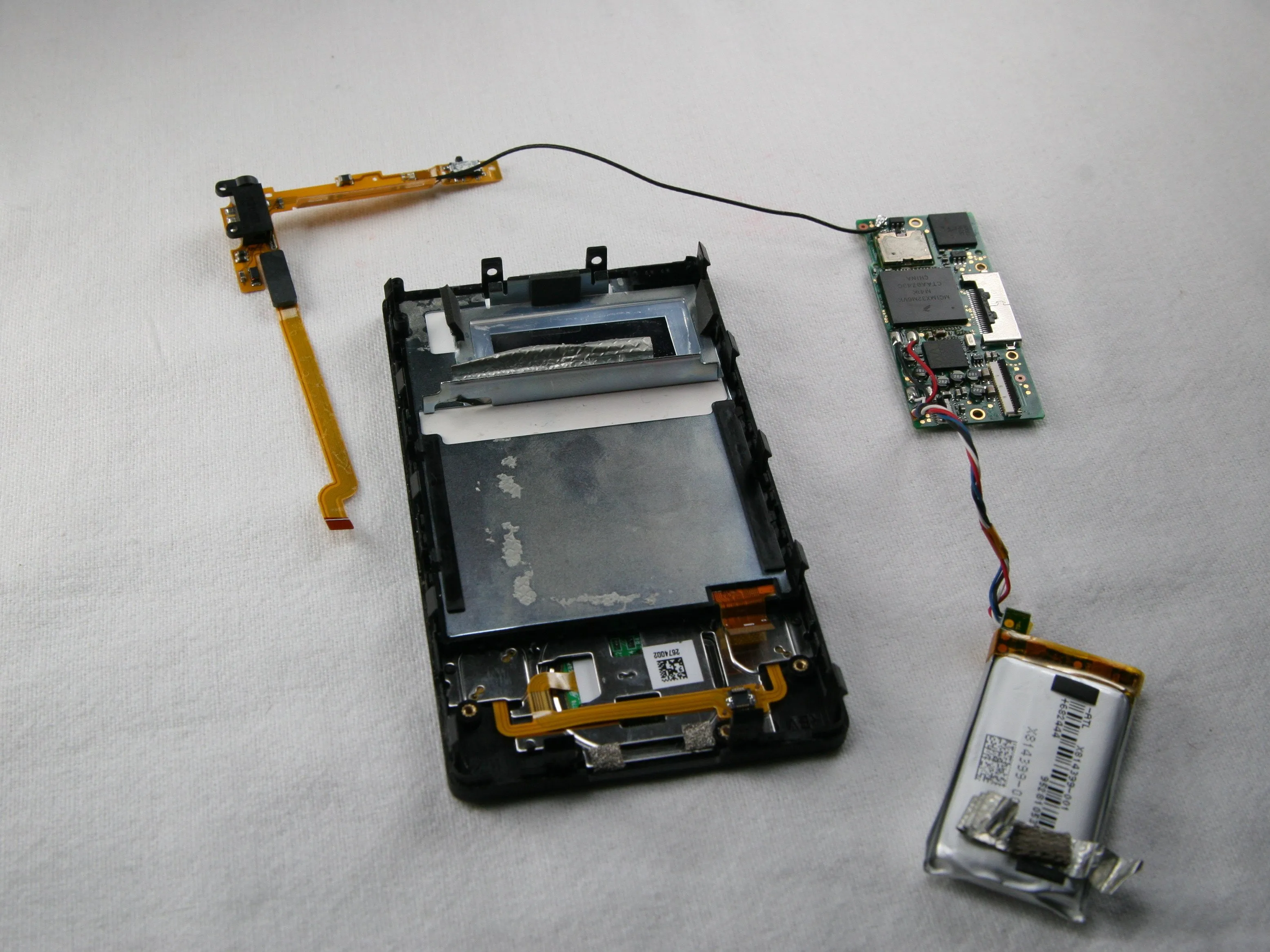

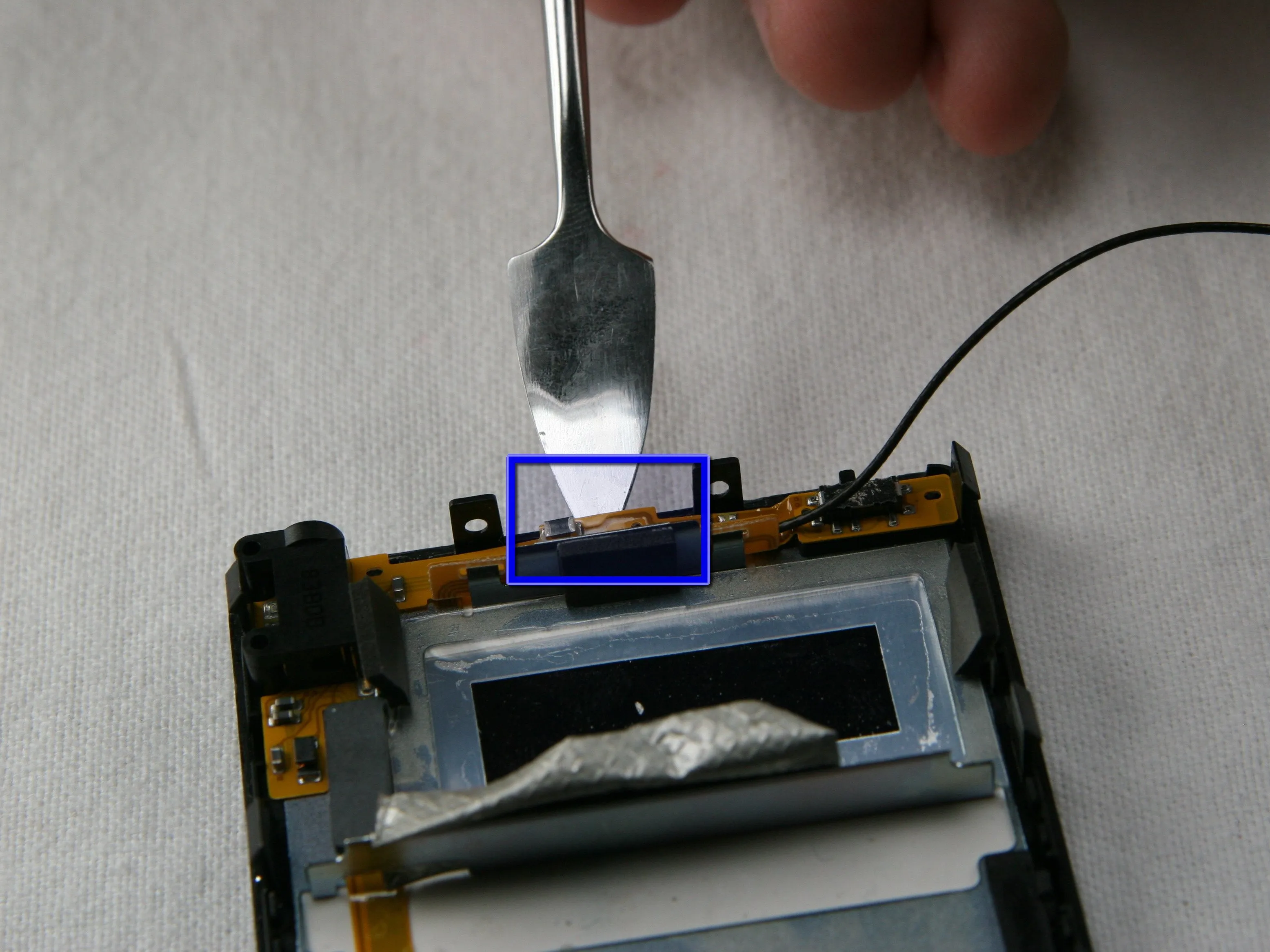

Шаг 13
Осторожно снимите узел беспроводной связи, который проходит вдоль верхнего и верхнего левого краев Zune.
Узел слегка приклеен к устройству. Будьте осторожны, так как потребуется приложить некоторое усилие, но слишком большое усилие может повредить плату.
Извлеките сборку и аккумулятор как единое целое.

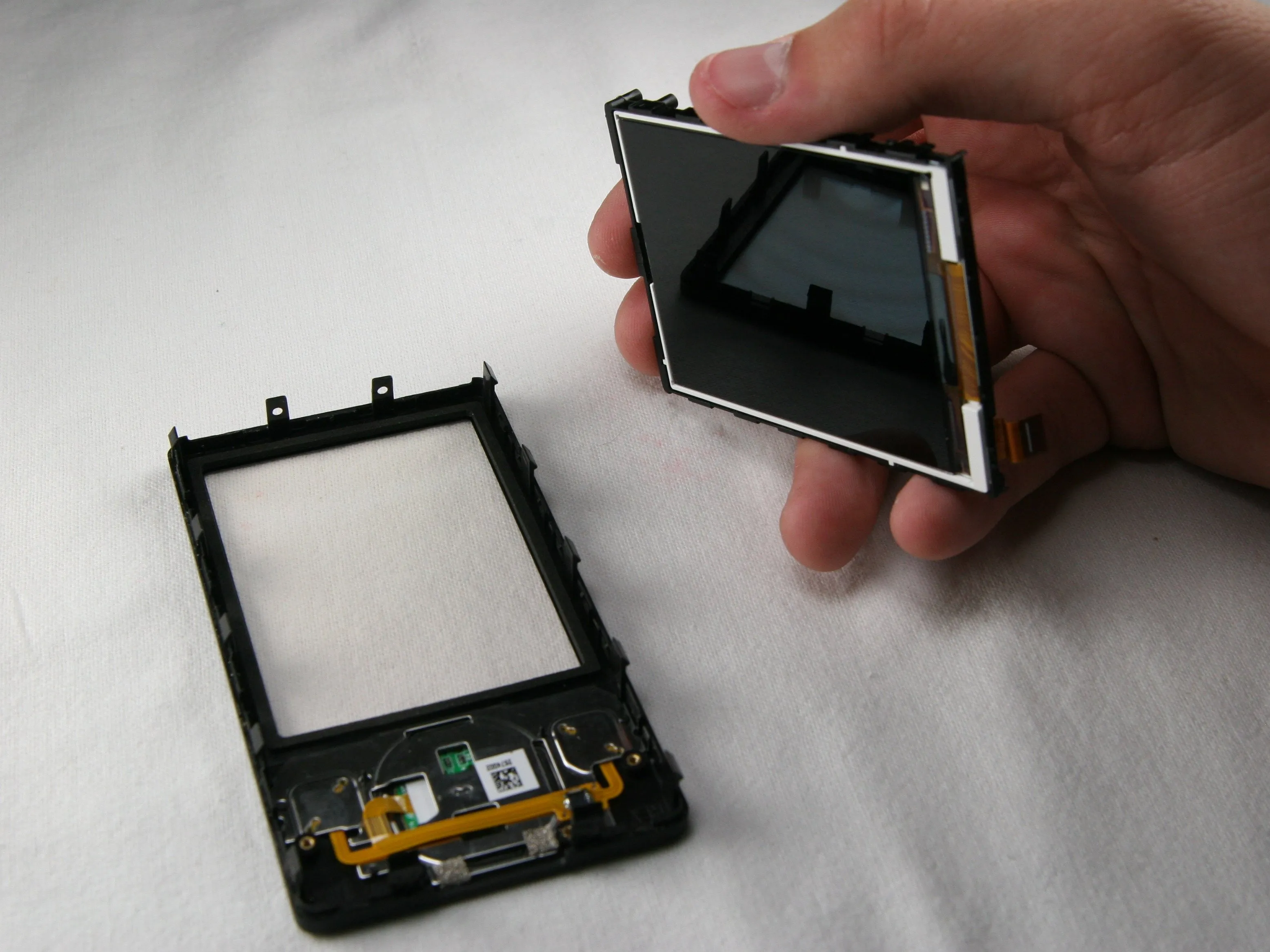

Шаг 14
Аккуратно отделите экран от черной пластиковой передней рамки.
