Разборка Zune Flash 2nd Generation

Введение

Это руководство по разборке медиаплеера Zune Flash 2-го поколения.

Что вам понадобится

Инструменты

•

•

•

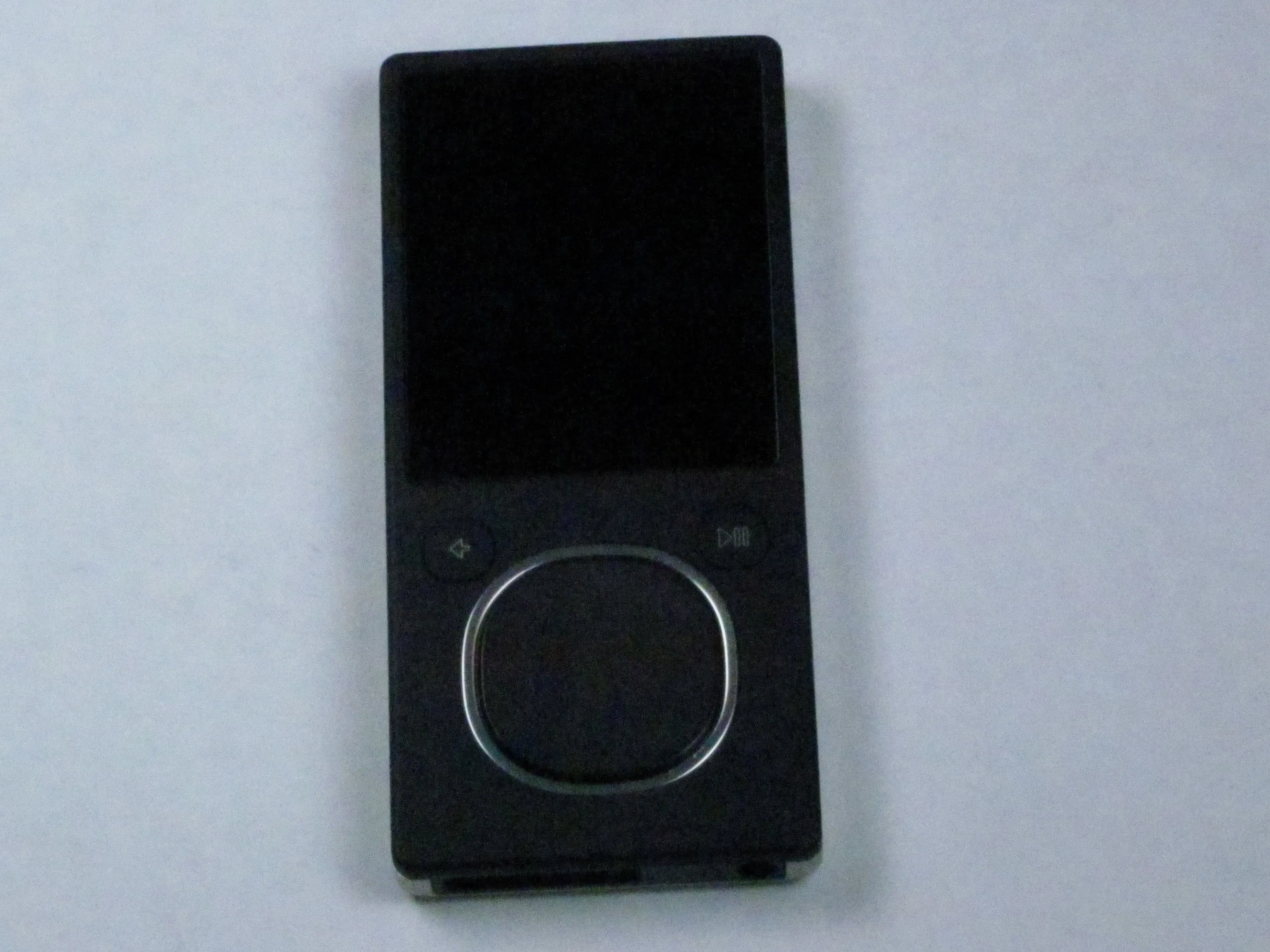

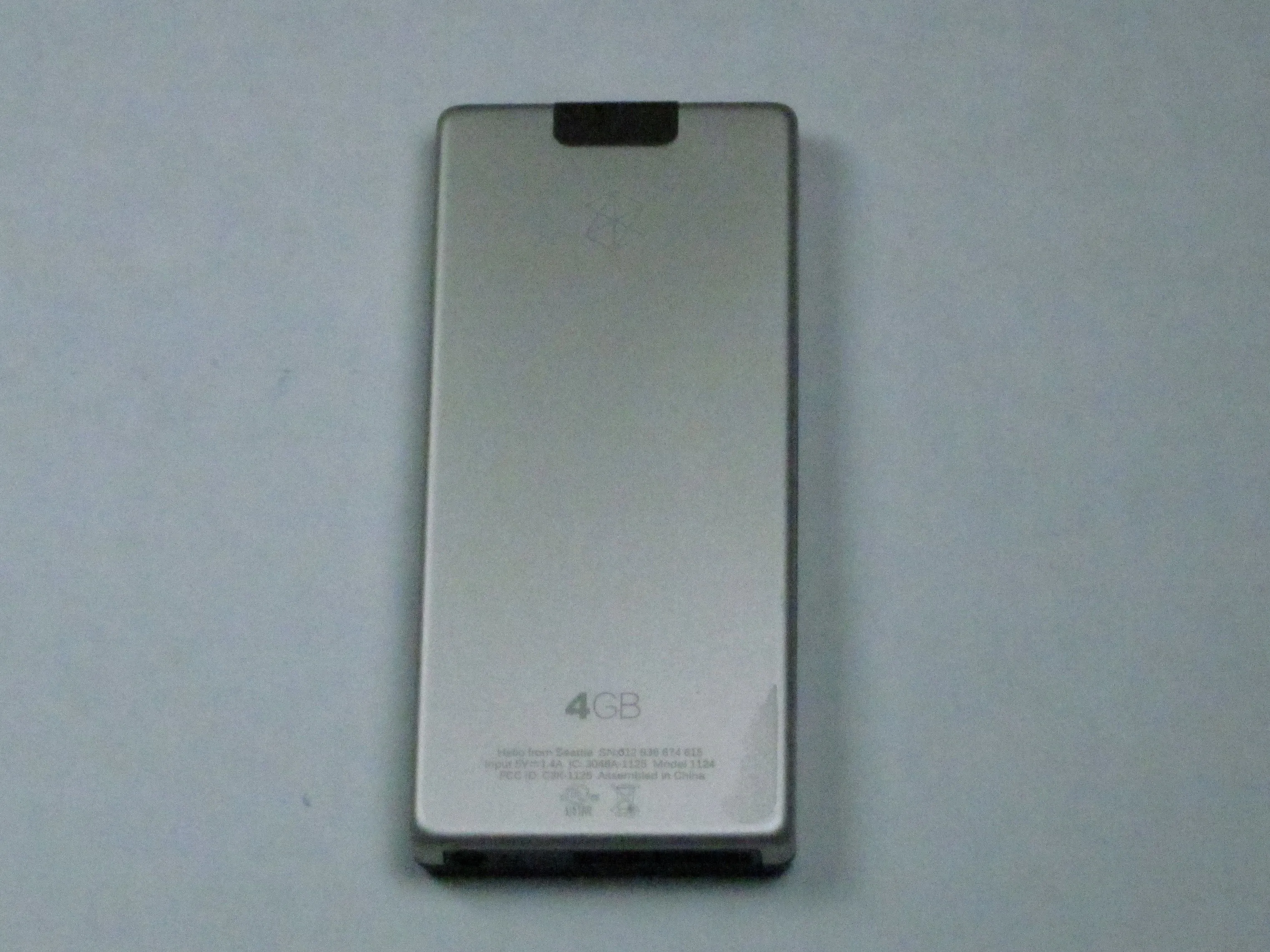

Шаг 1 Задняя крышка

• Перед разборкой убедитесь, что переключатель удержания включен, чтобы устройство не включилось во время процедуры.

• Если устройство включится во время разборки, это может привести к необратимым повреждениям устройства.

• ПИКИ НЕ ИМЕЮТ СМЫСЛА.

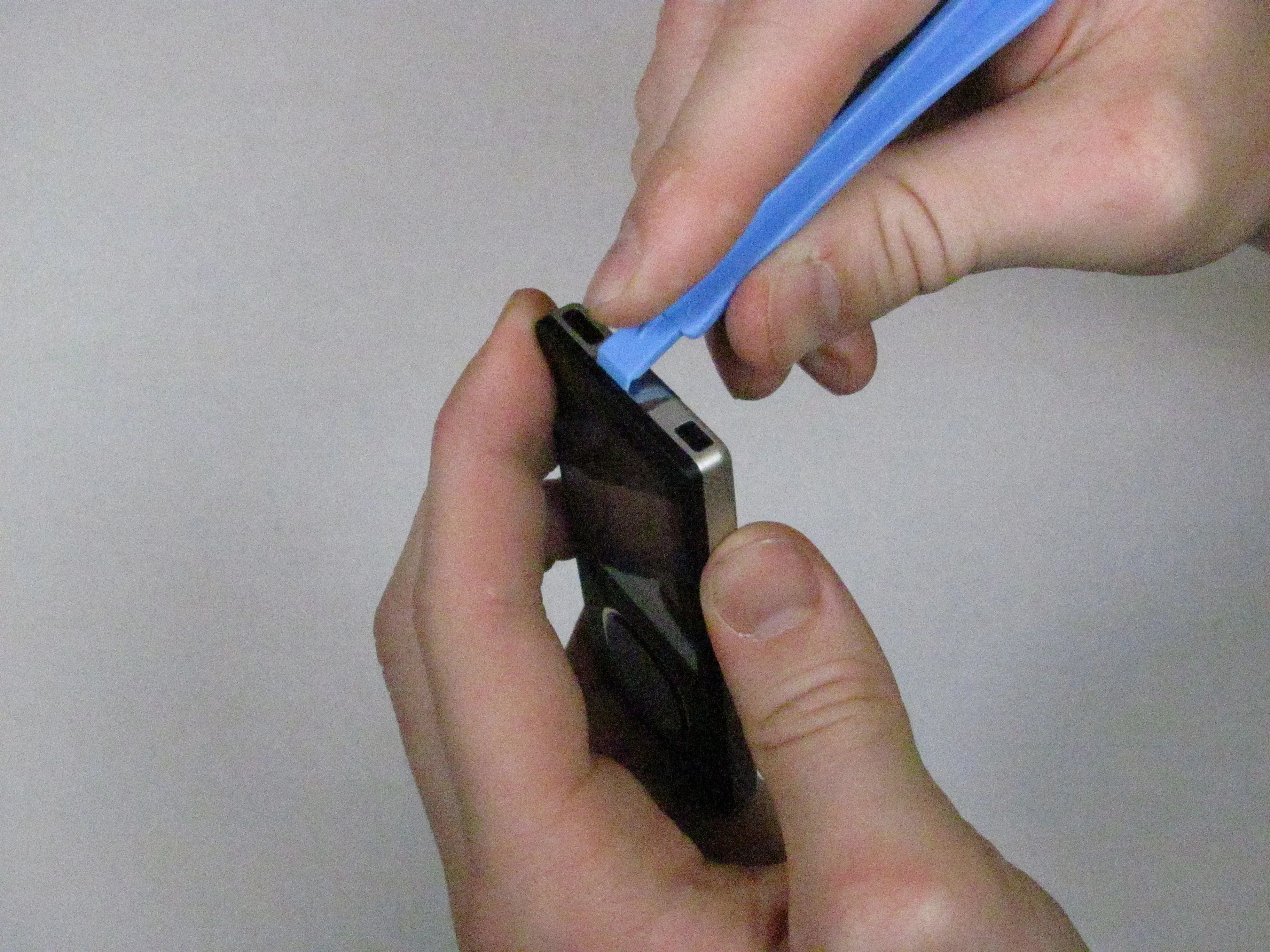

Шаг 2

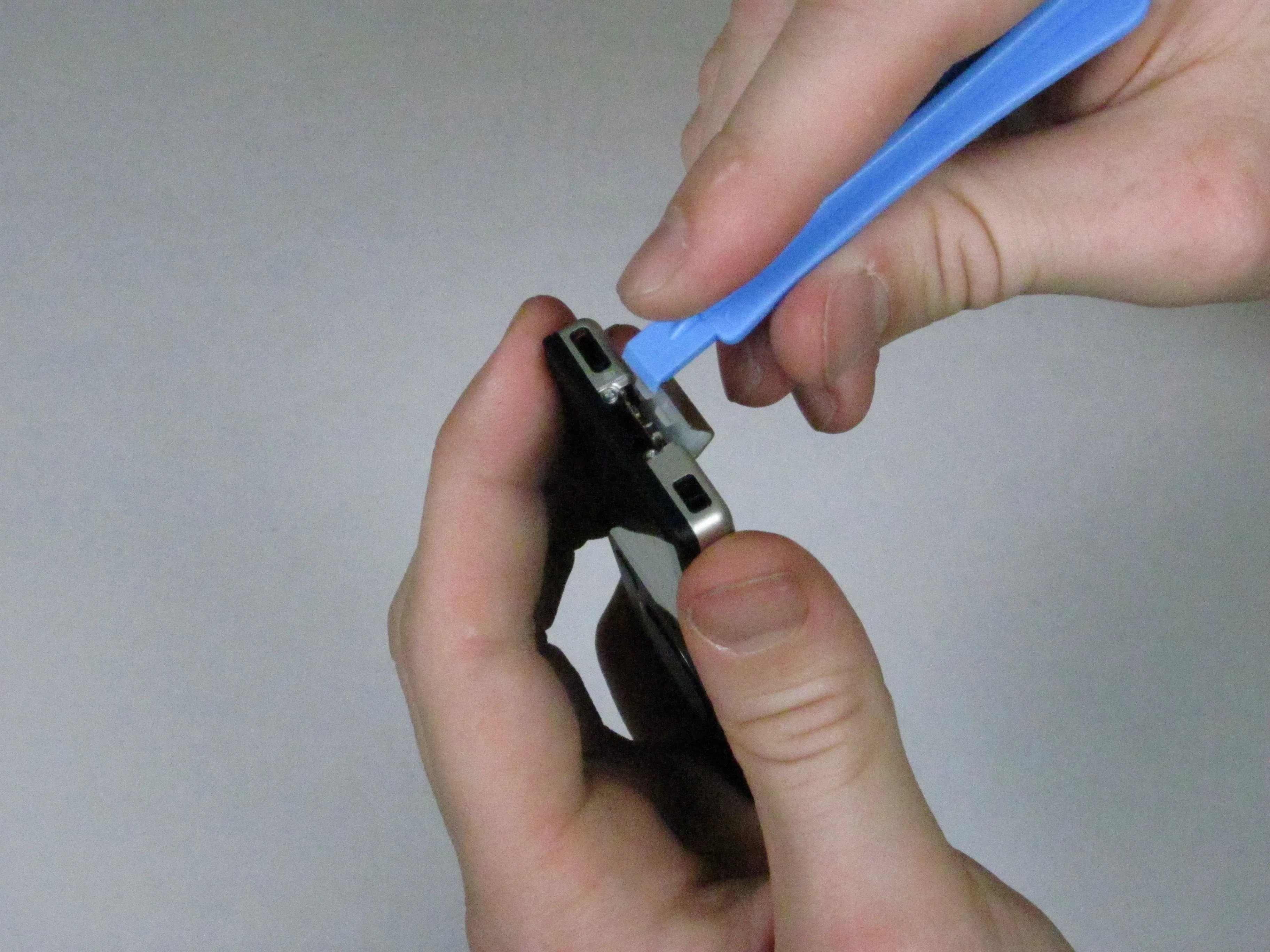

• Снимите верхнюю металлическую клипсу, вставив инструмент для вскрытия Zune между лицевой панелью и задней крышкой и аккуратно потянув назад, как показано на изображениях.

• Вы должны услышать 'щелчок', когда клипса отсоединится от устройства.

Шаг 3

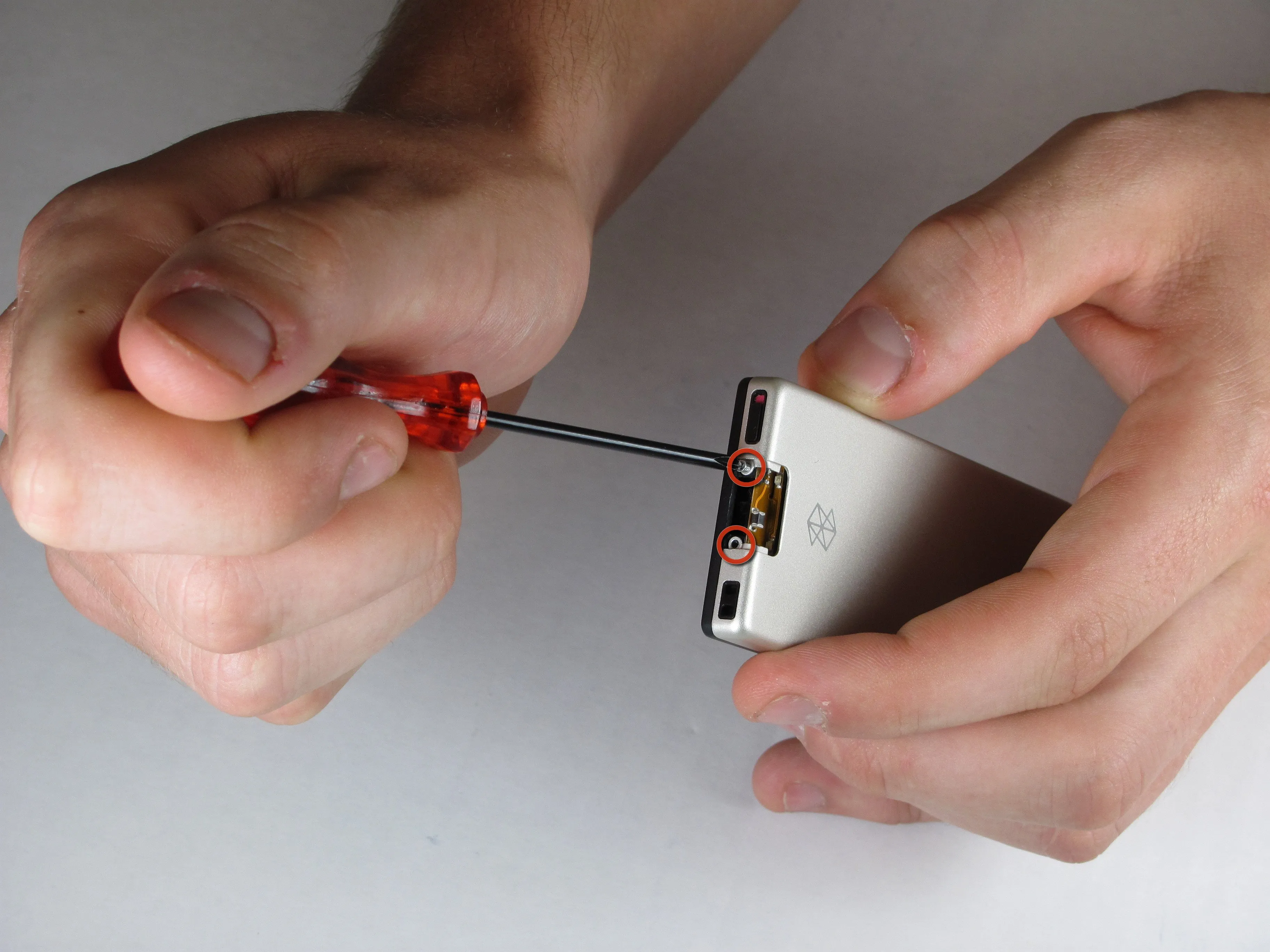

• Открутите два винта, показанных на рисунке, с помощью трехгранной отвертки Y00.

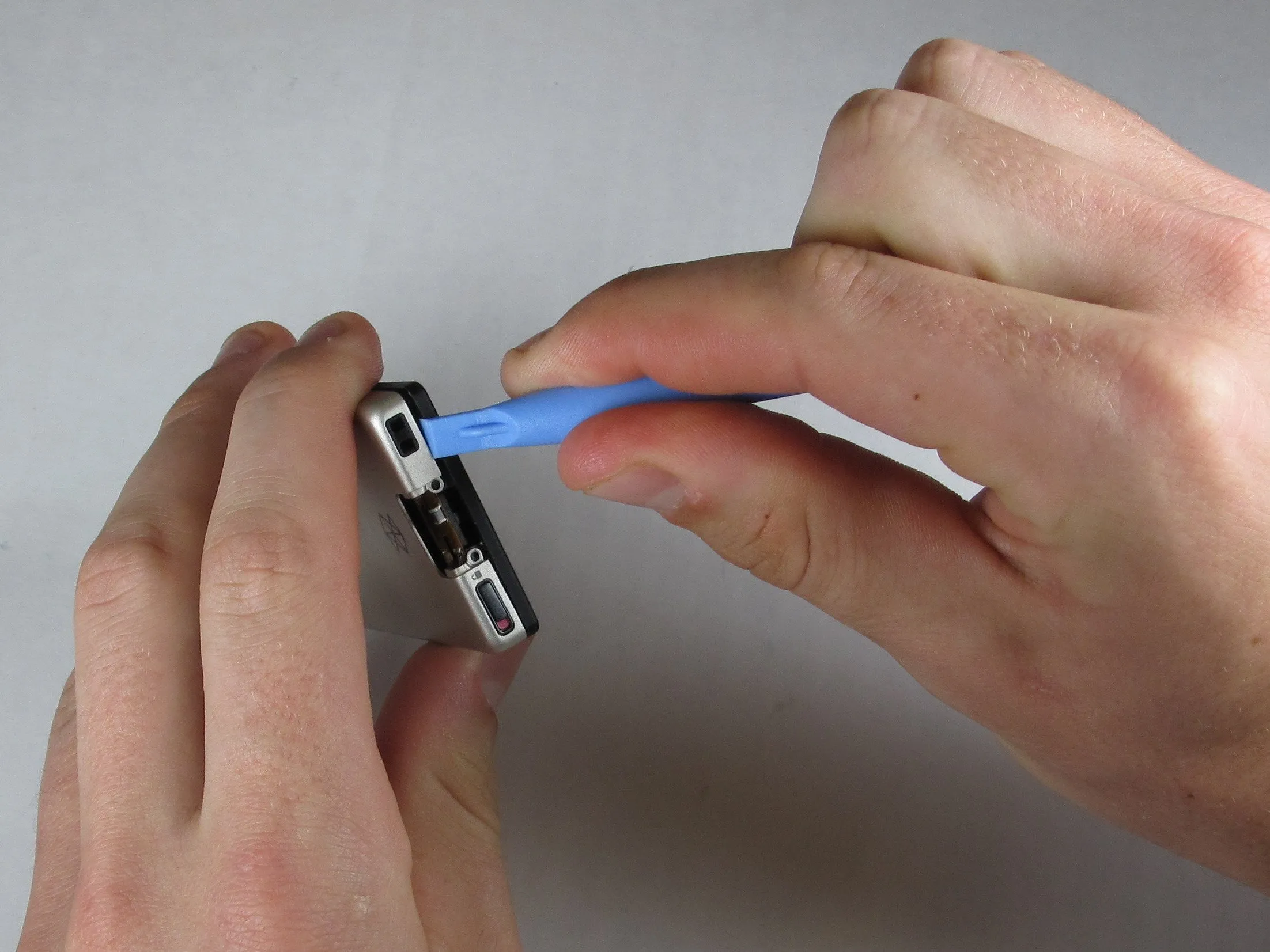

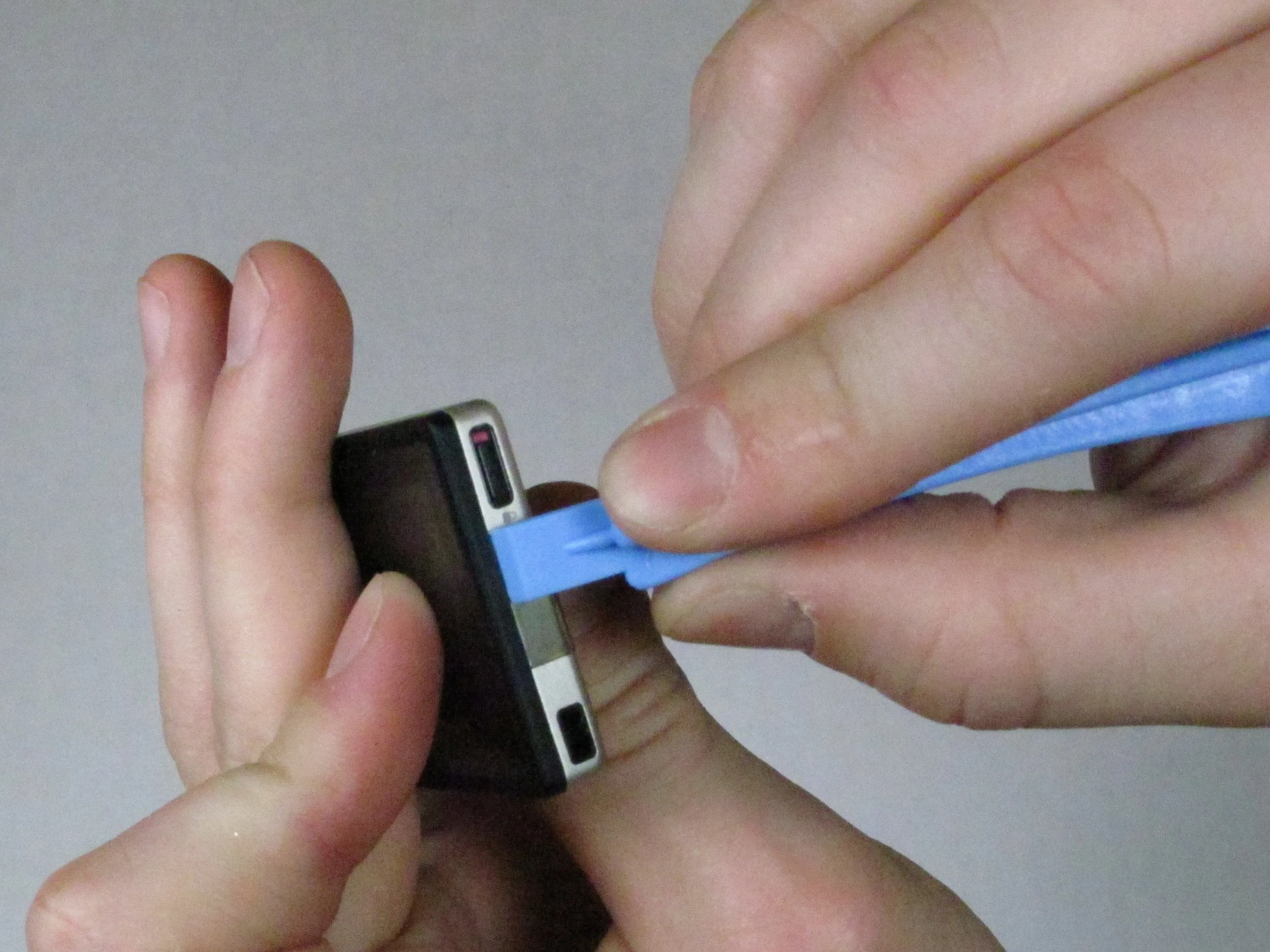

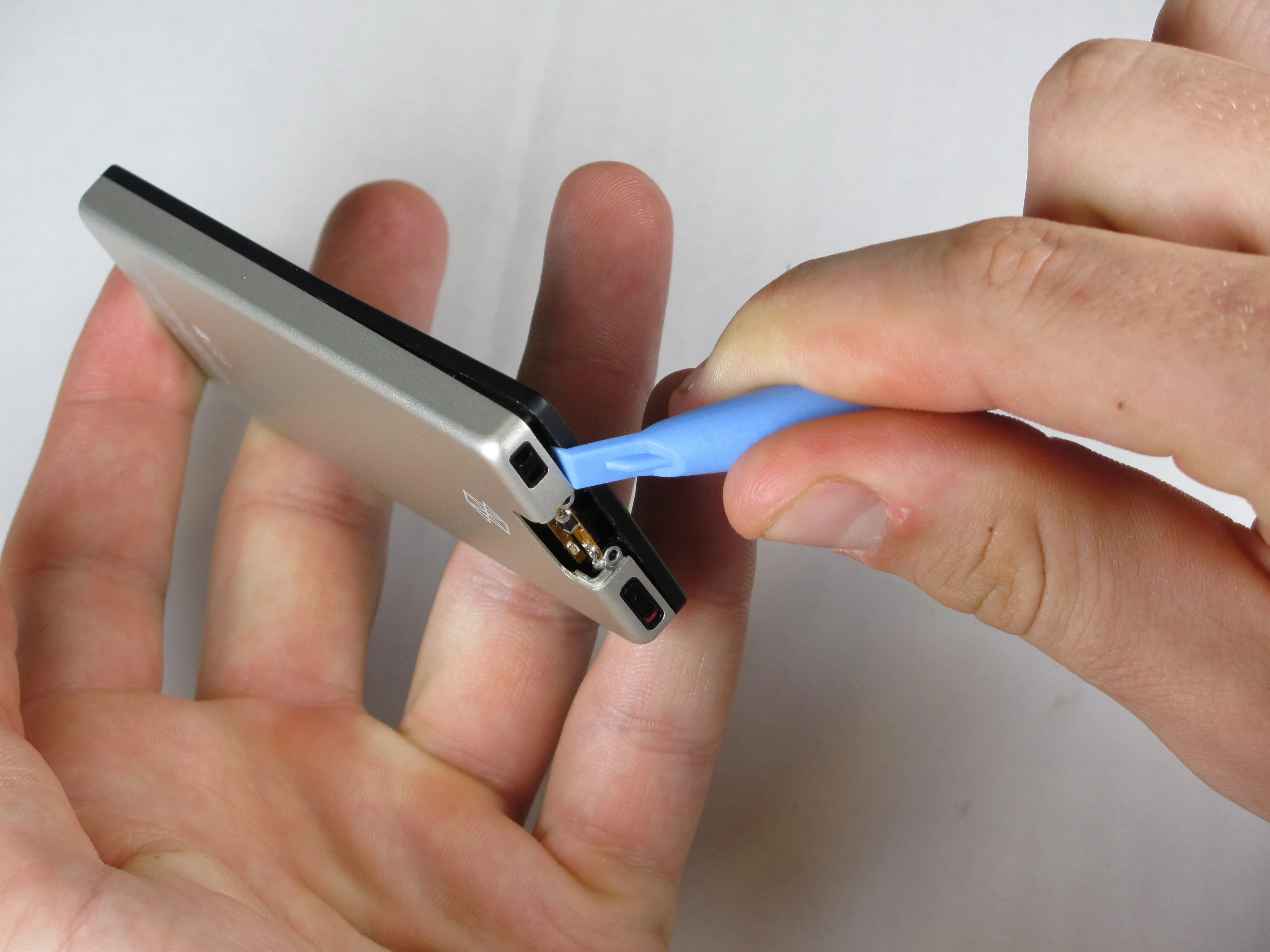

Шаг 4

• Вставьте инструмент для вскрытия Zune между лицевой панелью и задней крышкой, начиная сверху и медленно продвигаясь вокруг устройства.

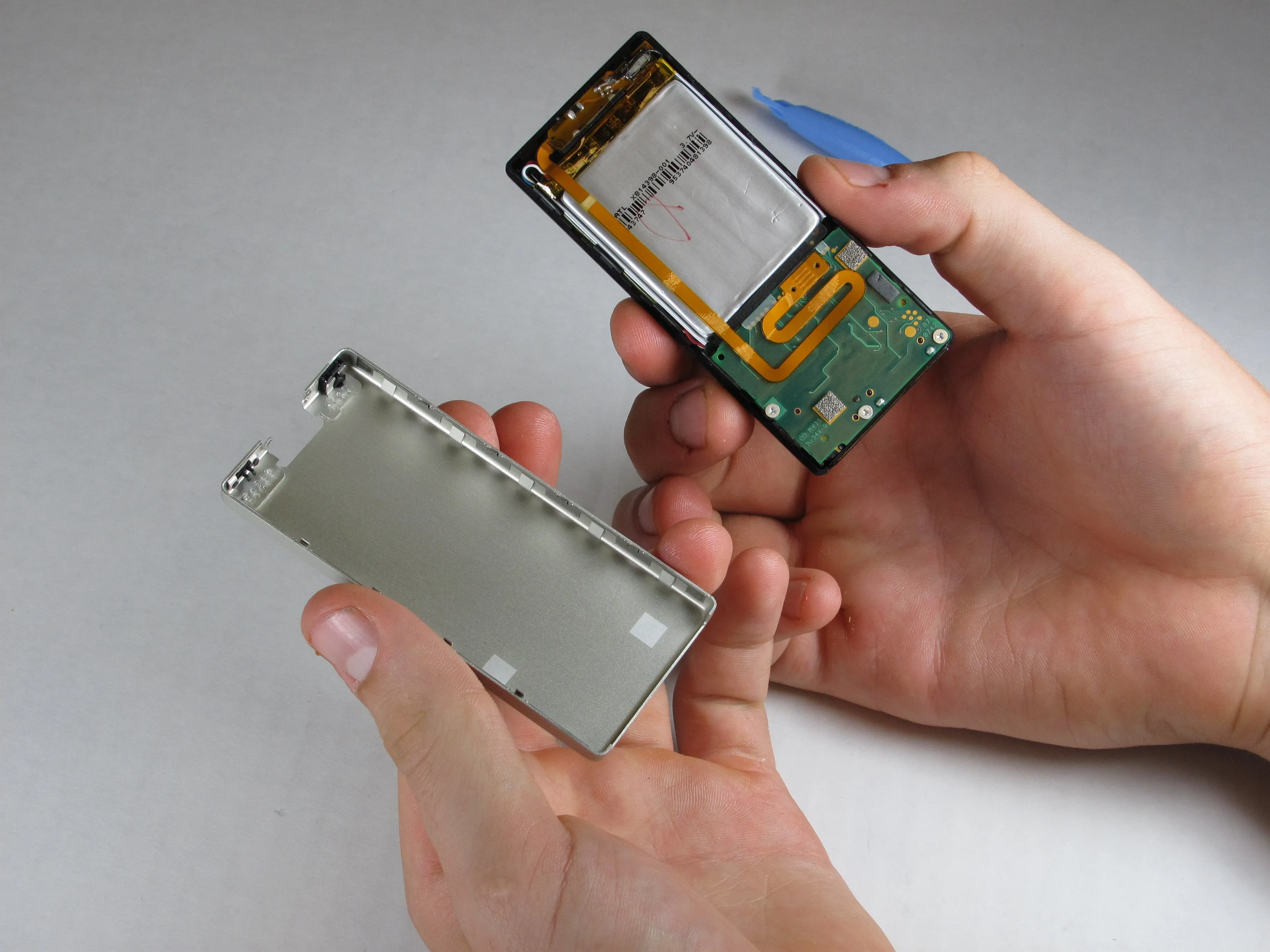

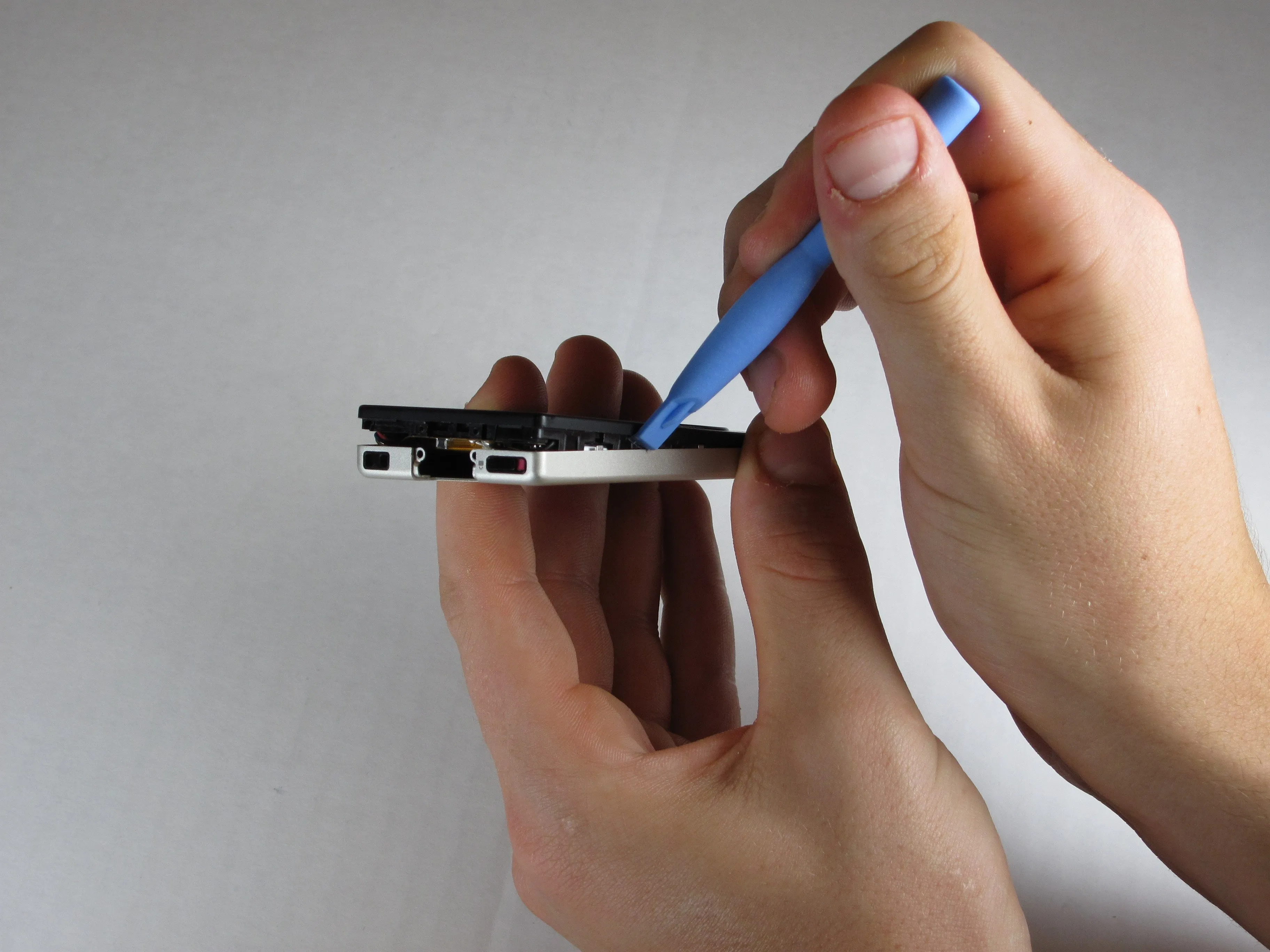

Шаг 5

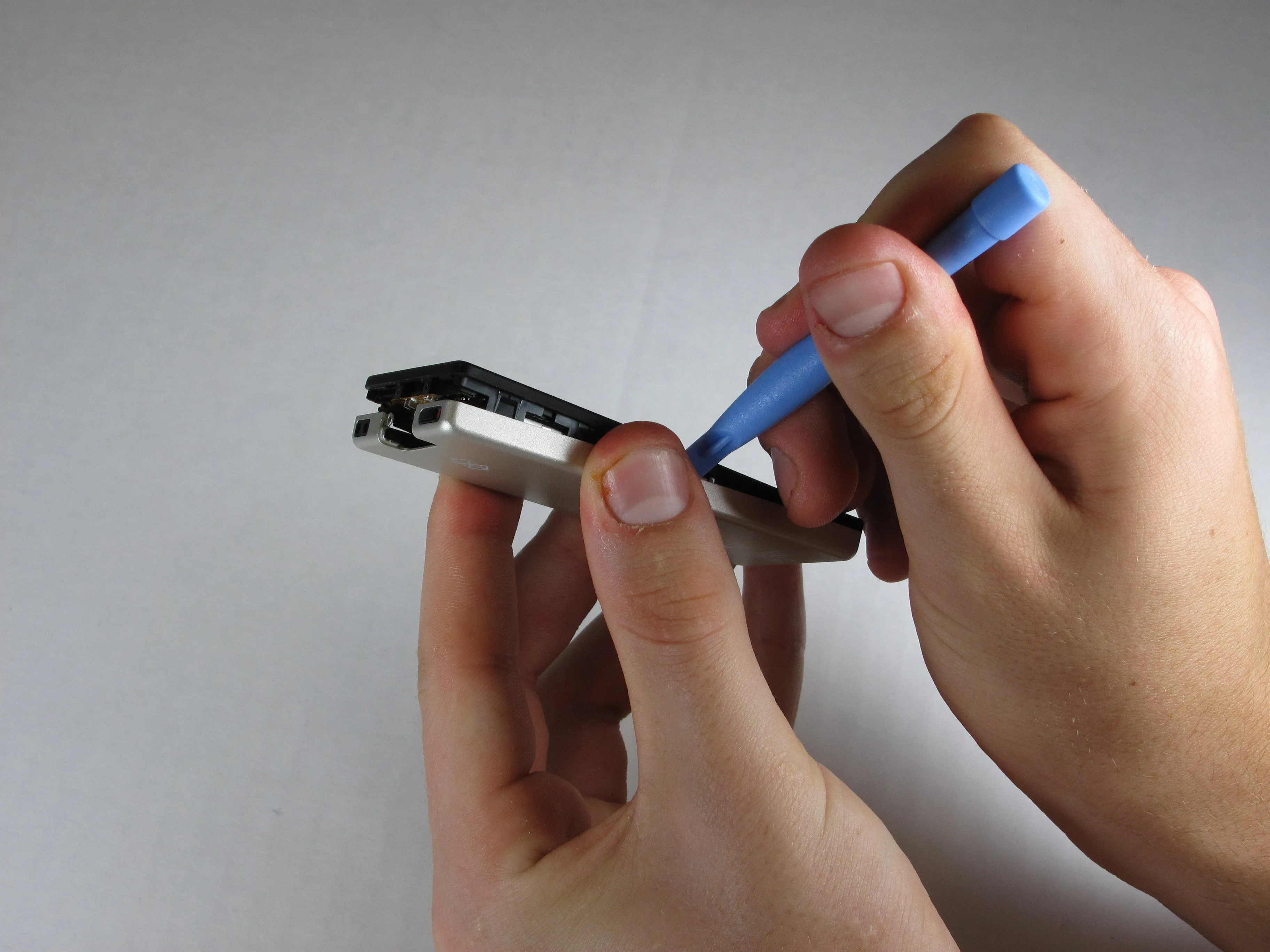

• Оборачивайте Zune, пока не освободится задняя крышка. Снимите заднюю панель и отложите ее в сторону.

Шаг 6 Лицевая панель

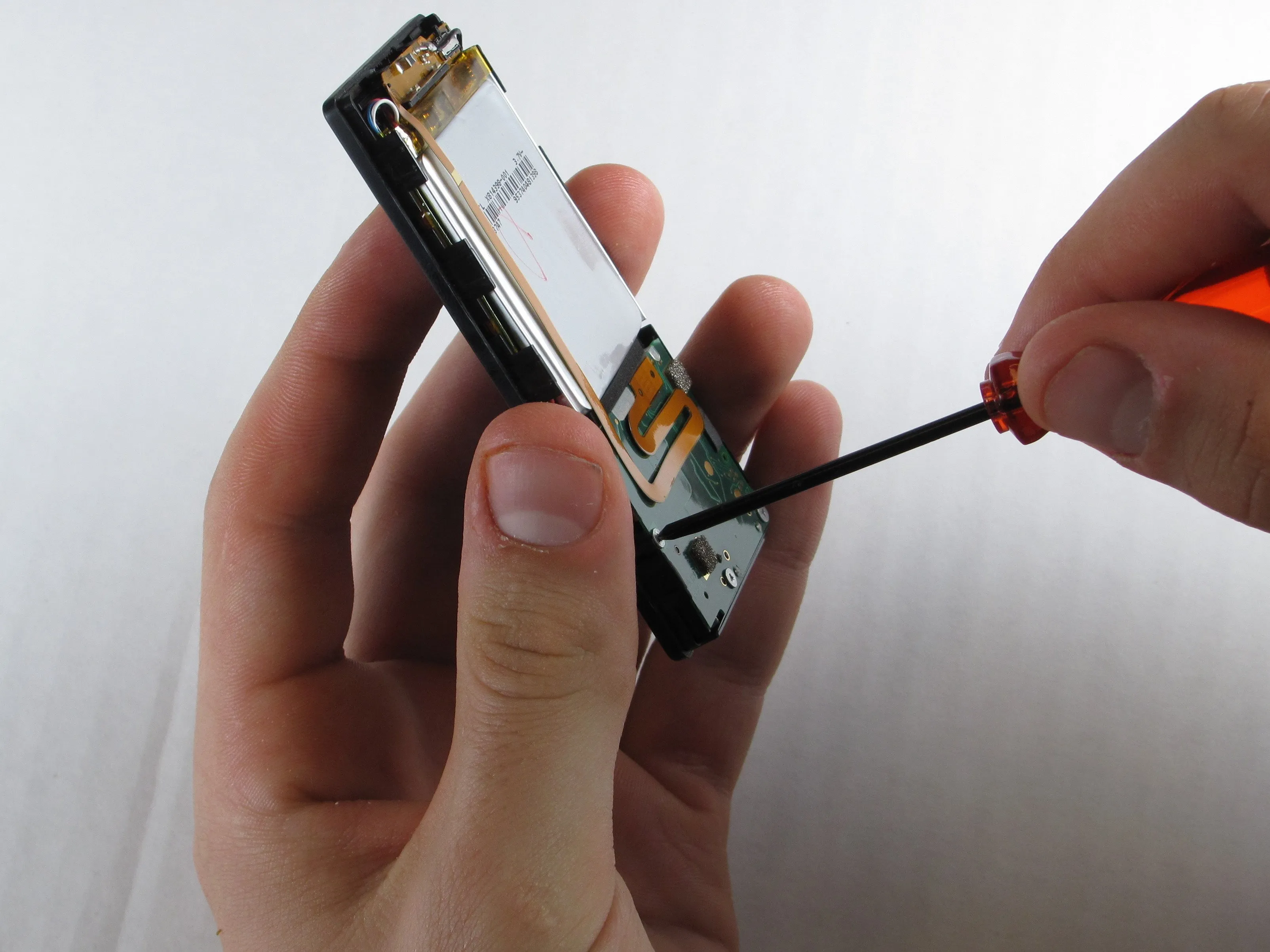

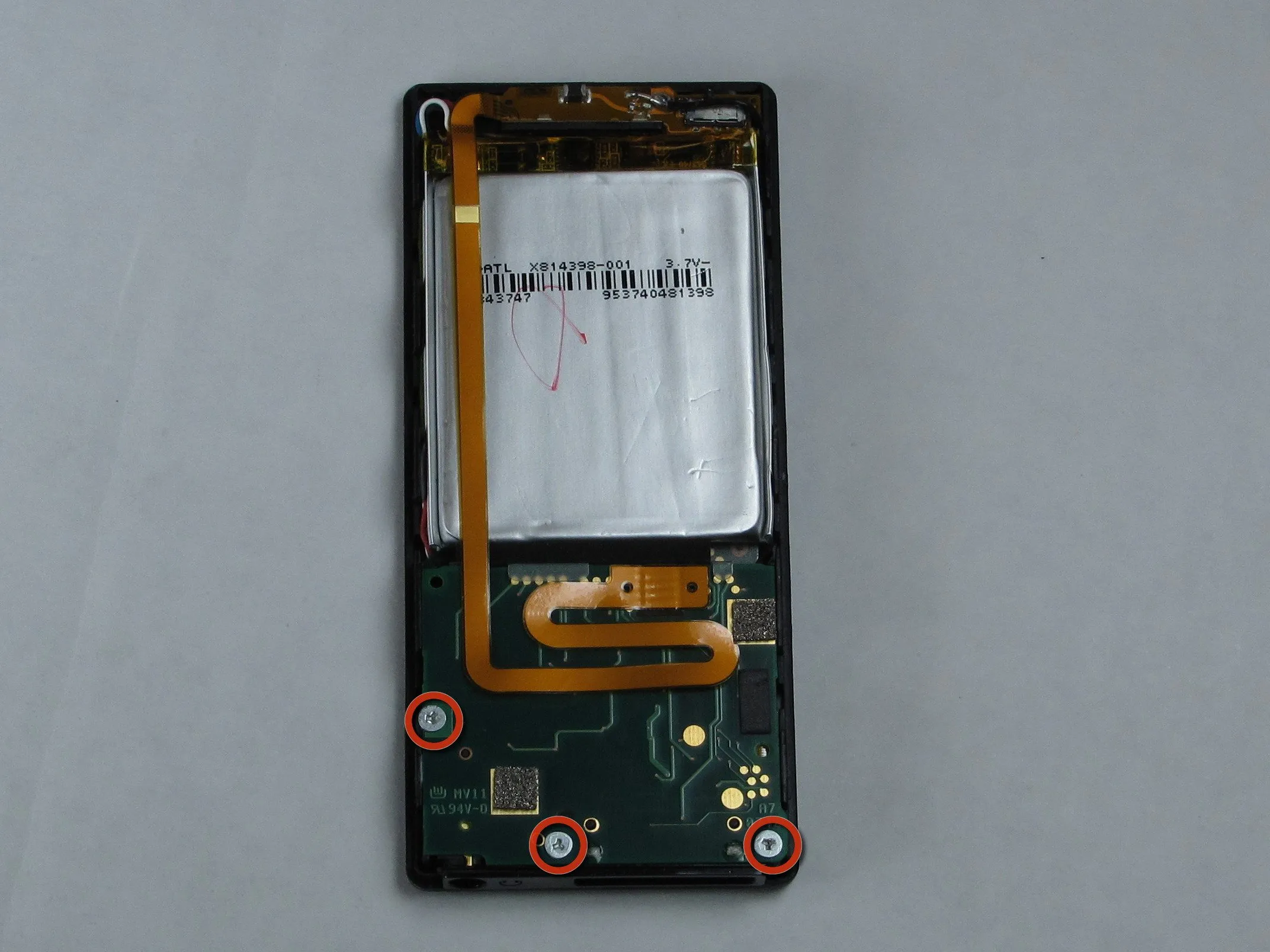

• Открутите три винта (5,5 мм на 3 мм) с задней стороны Zune с помощью трехгранной отвертки Y00.

• Не забудьте отложить этот набор винтов в сторону, так как они отличаются по размеру от остальных винтов в устройстве.

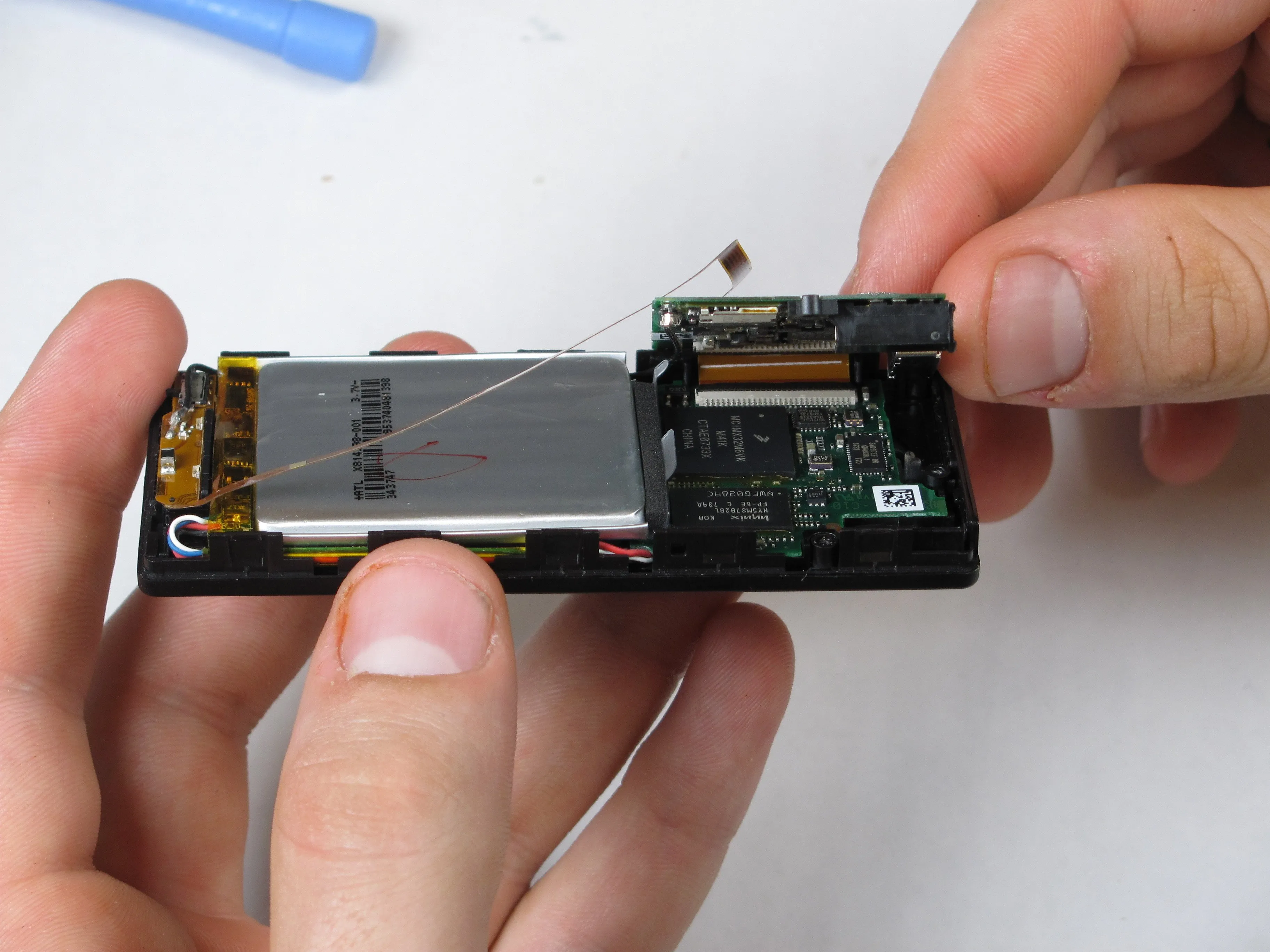

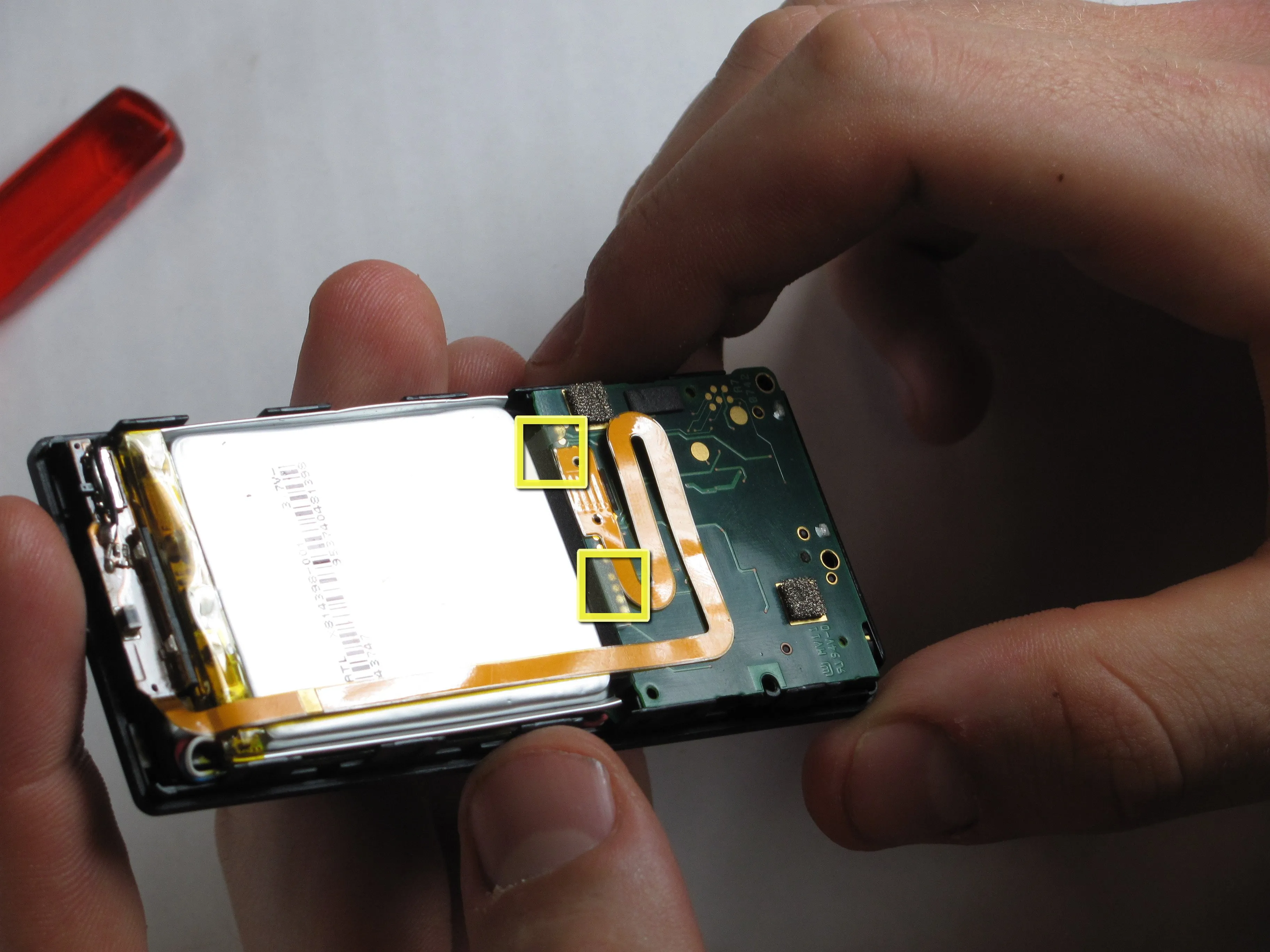

Шаг 7

• С помощью пальца или инструмента для вскрытия Zune подденьте две прозрачные крышки.

• Затем поднимите плату связи, которая удерживалась прозрачными заслонками.

• Будьте осторожны, чтобы случайно не отсоединить тонкую ленту, соединяющую плату связи с устройством.

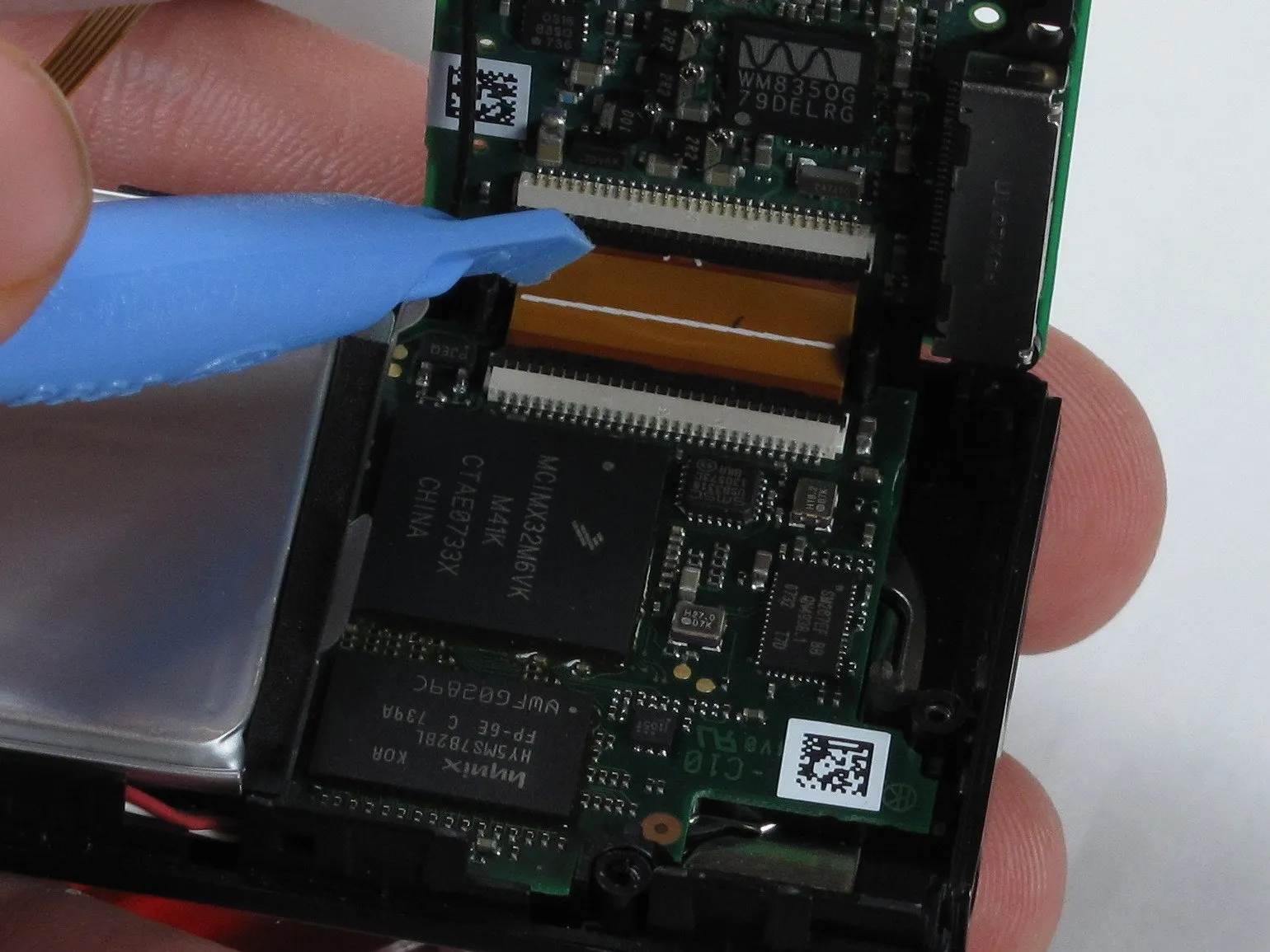

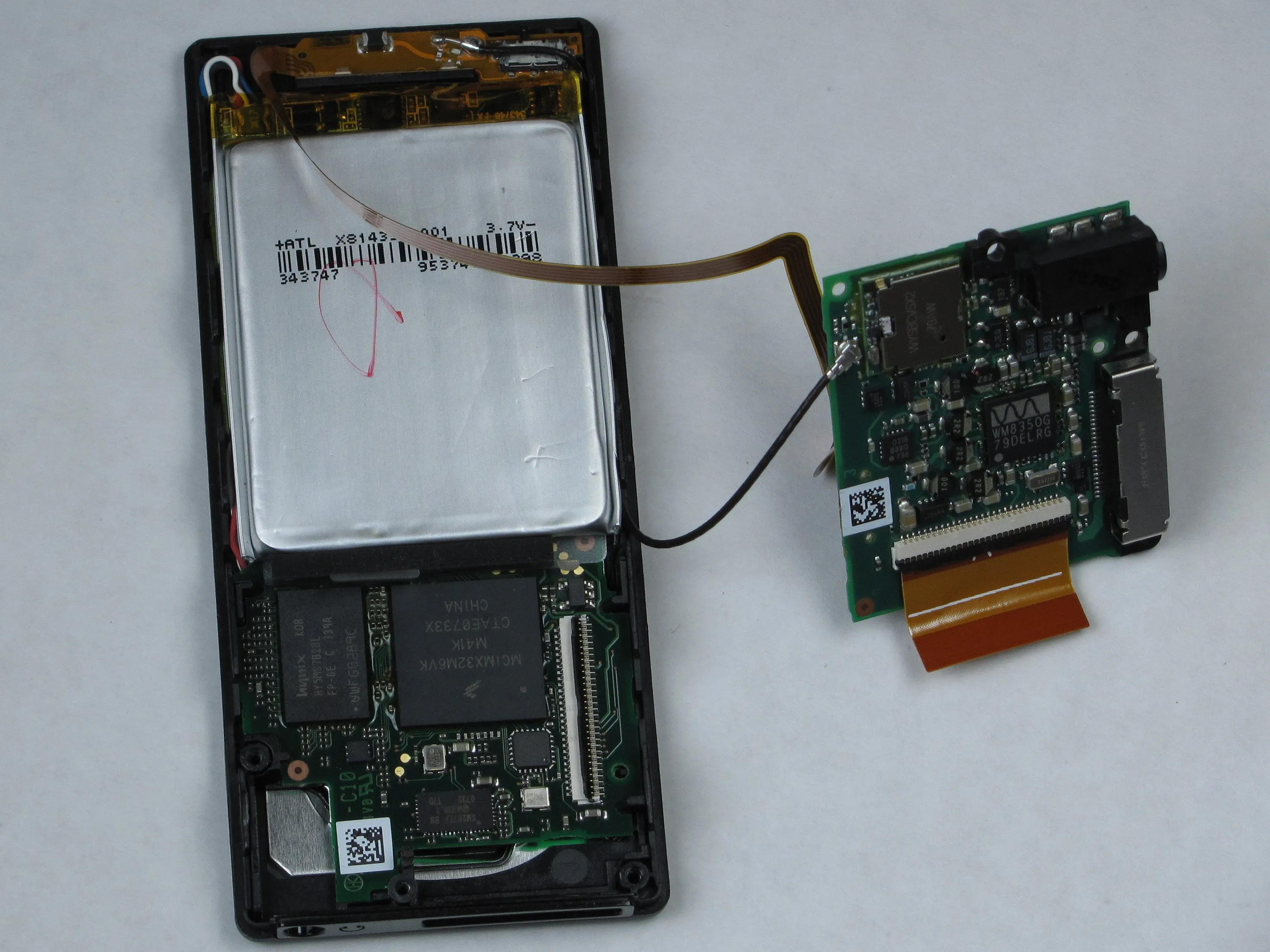

Шаг 8

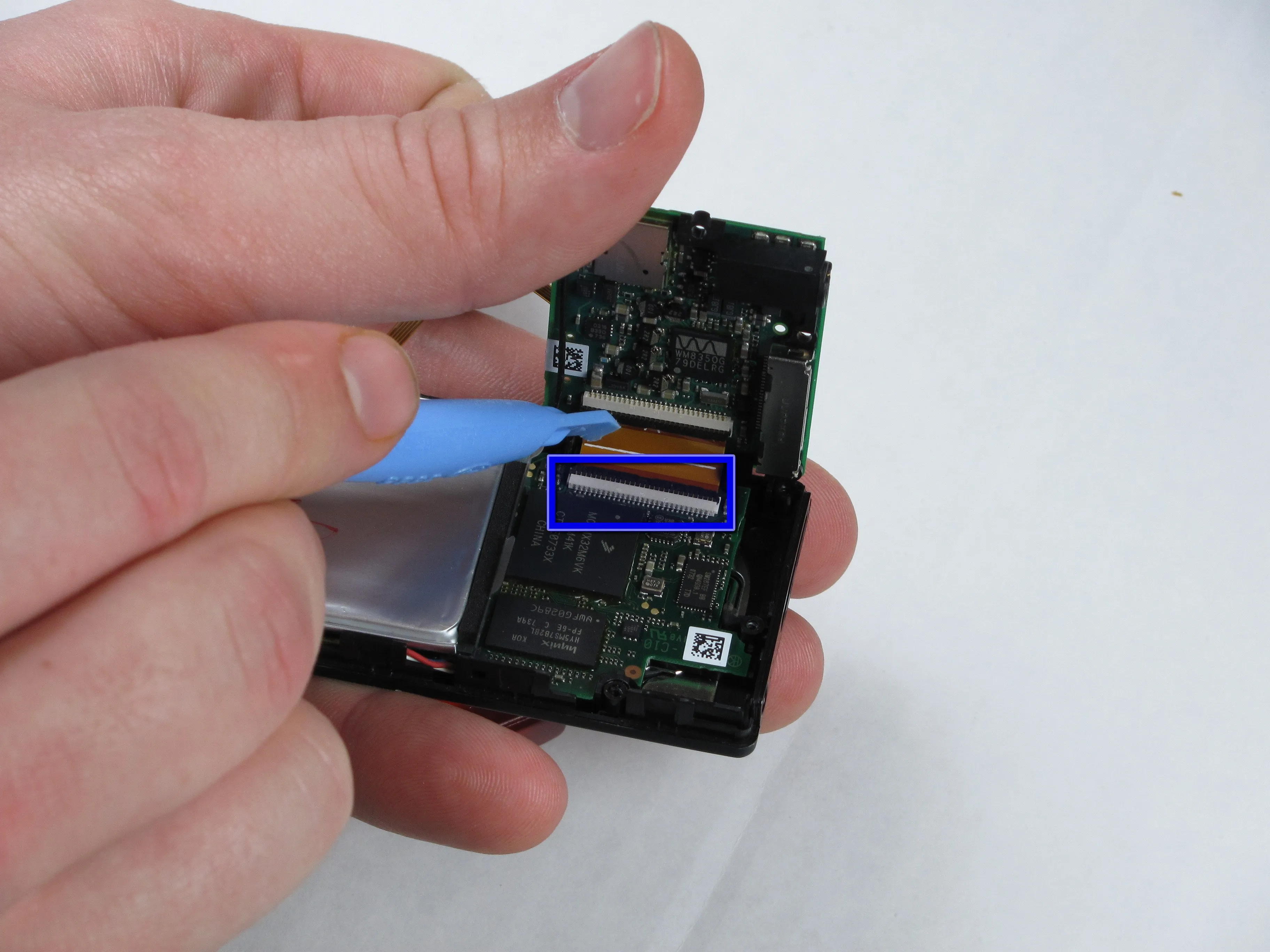

• Отсоедините ленту с помощью пластикового инструмента для открывания, откинув вверх черную пластиковую крышку, где лента соединяется с платой памяти.

• Осторожно вытащите ленту из платы памяти, убедившись, что черная пластиковая заслонка поднята вверх, чтобы не порвать ленту.

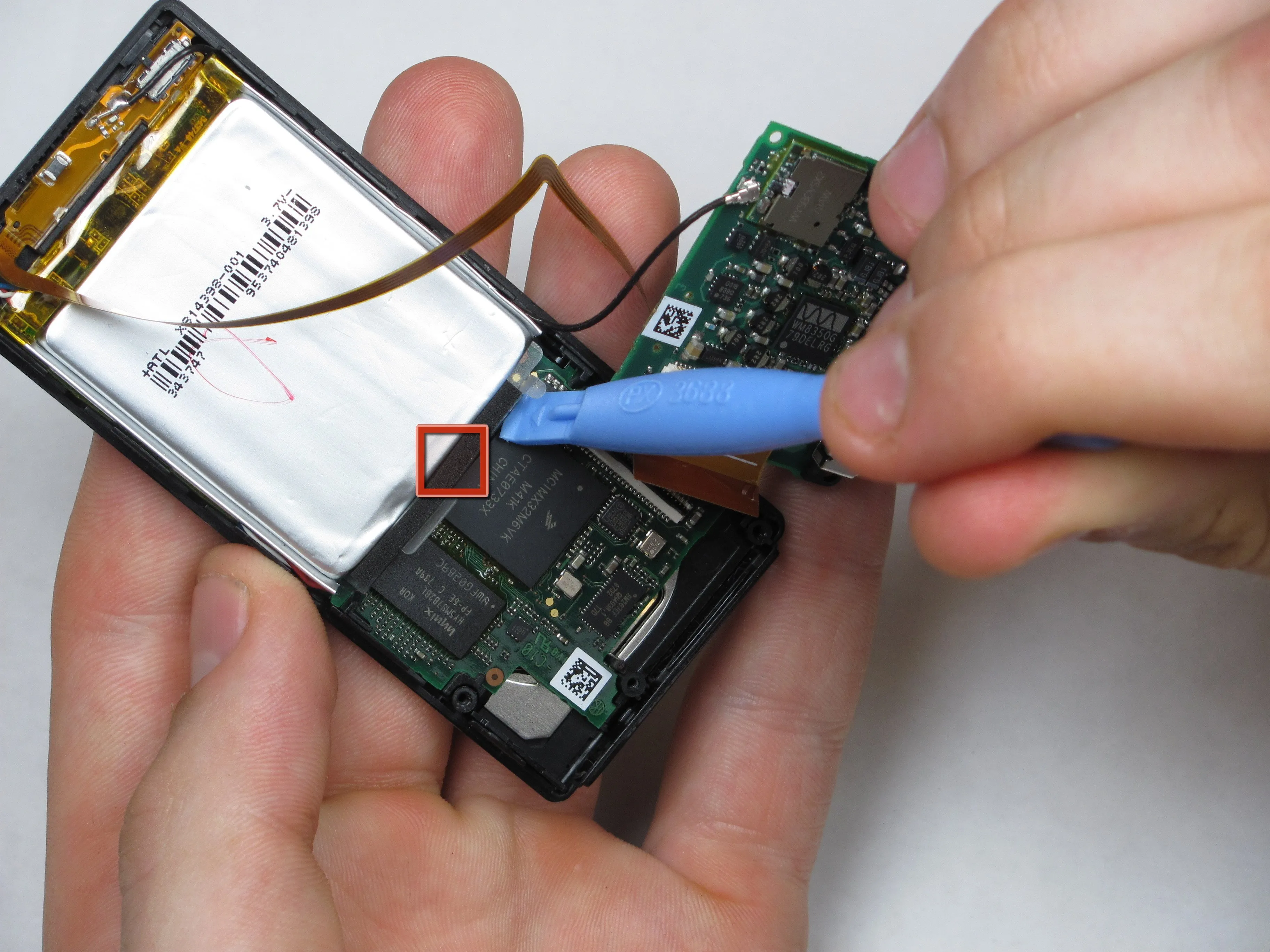

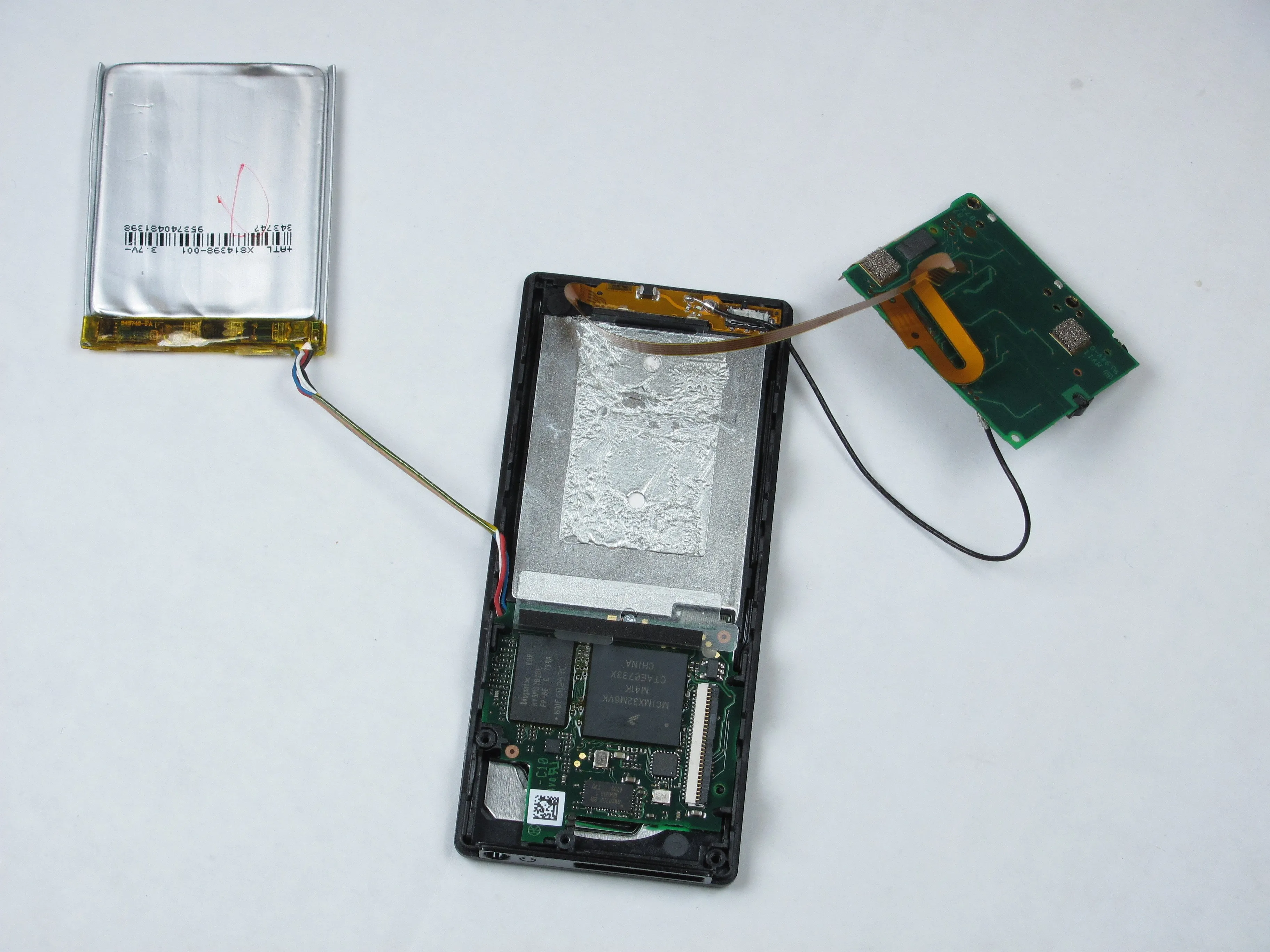

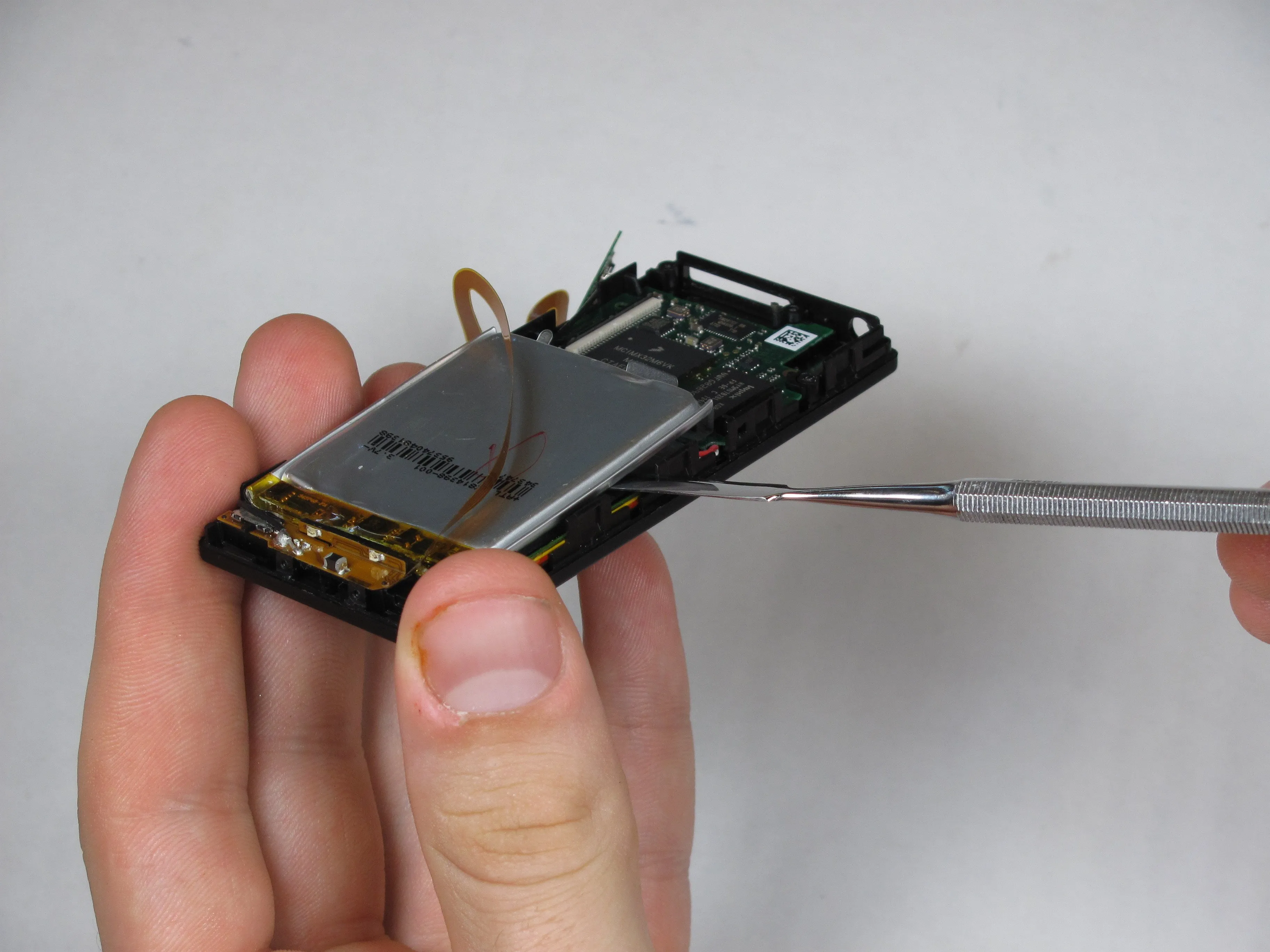

Шаг 9

• Извлеките аккумулятор, поддев его снизу инструментом для вскрытия Zune.

• Между батареей и устройством есть клей, поэтому используйте металлическую лопатку, чтобы отсоединить батарею.

• Следите за тем, чтобы не проткнуть батарею при использовании металлической лопатки.

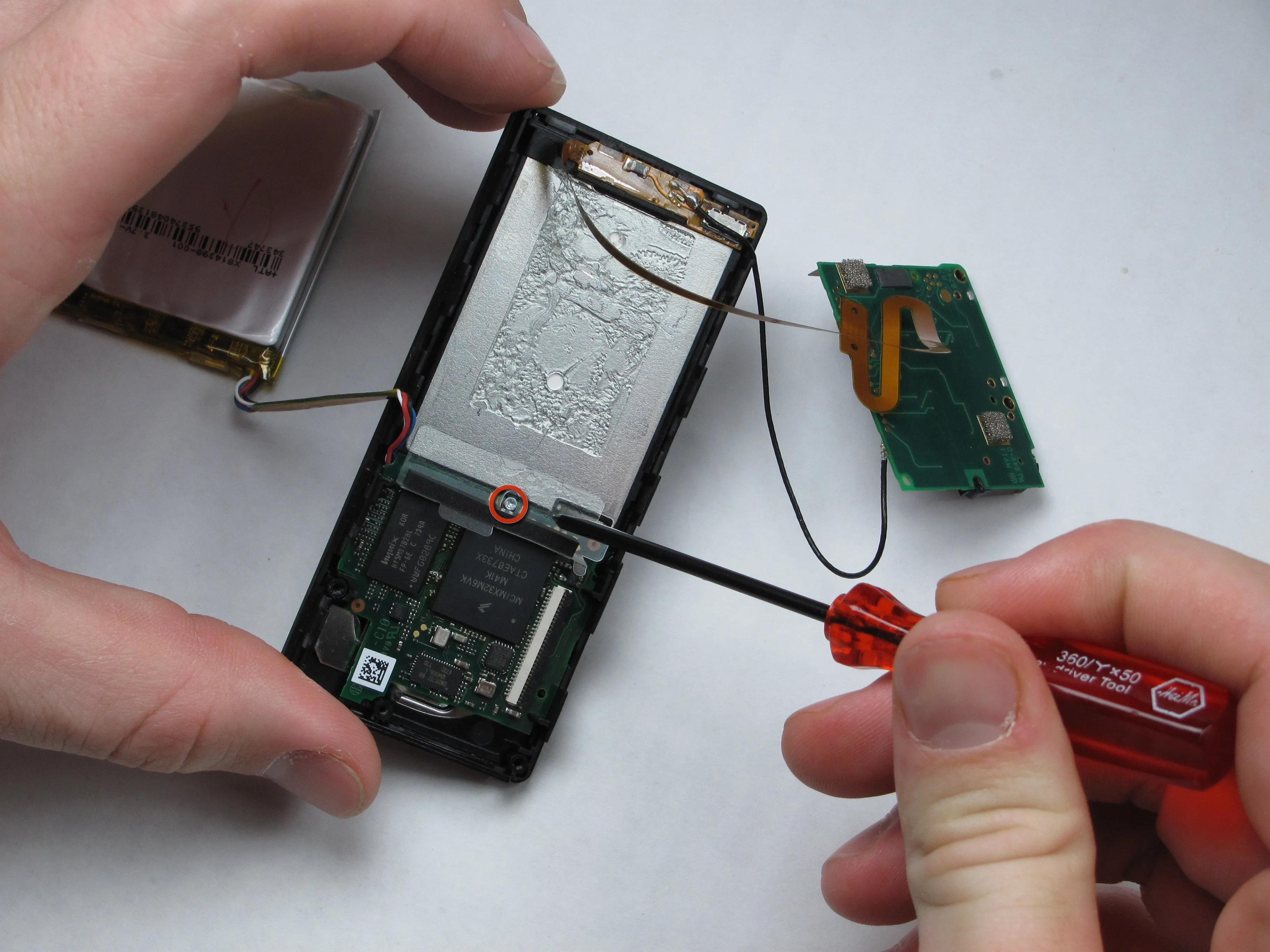

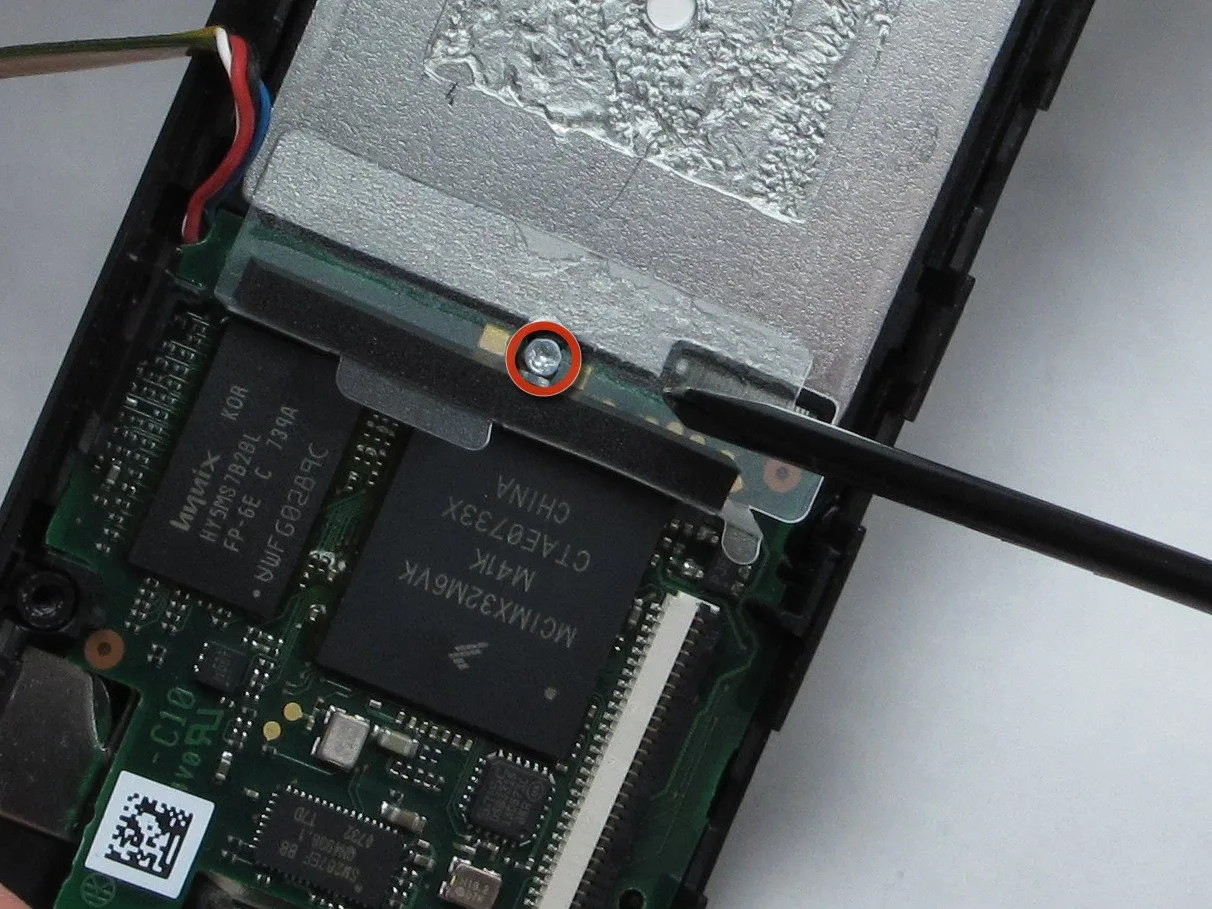

Шаг 10

• Открутите единственный винт под батареей, используя маленькую трехгранную отвертку.

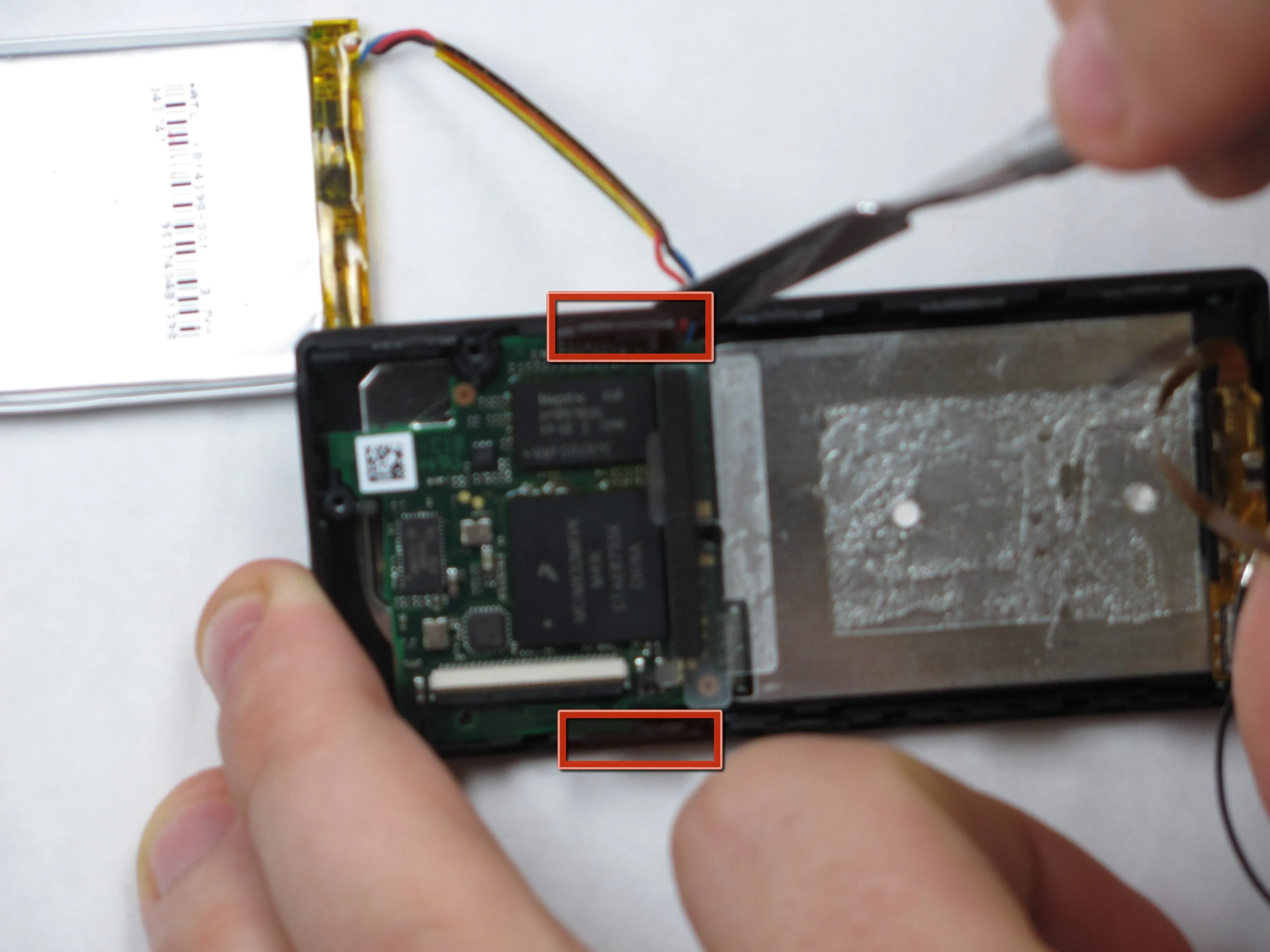

Шаг 11

• Отсоедините лицевую панель от устройства, нажав металлической лопаткой на два выступа, расположенных около середины каждой из сторон.

• Это позволит отсоединить последнюю печатную плату устройства от центральной рамки.

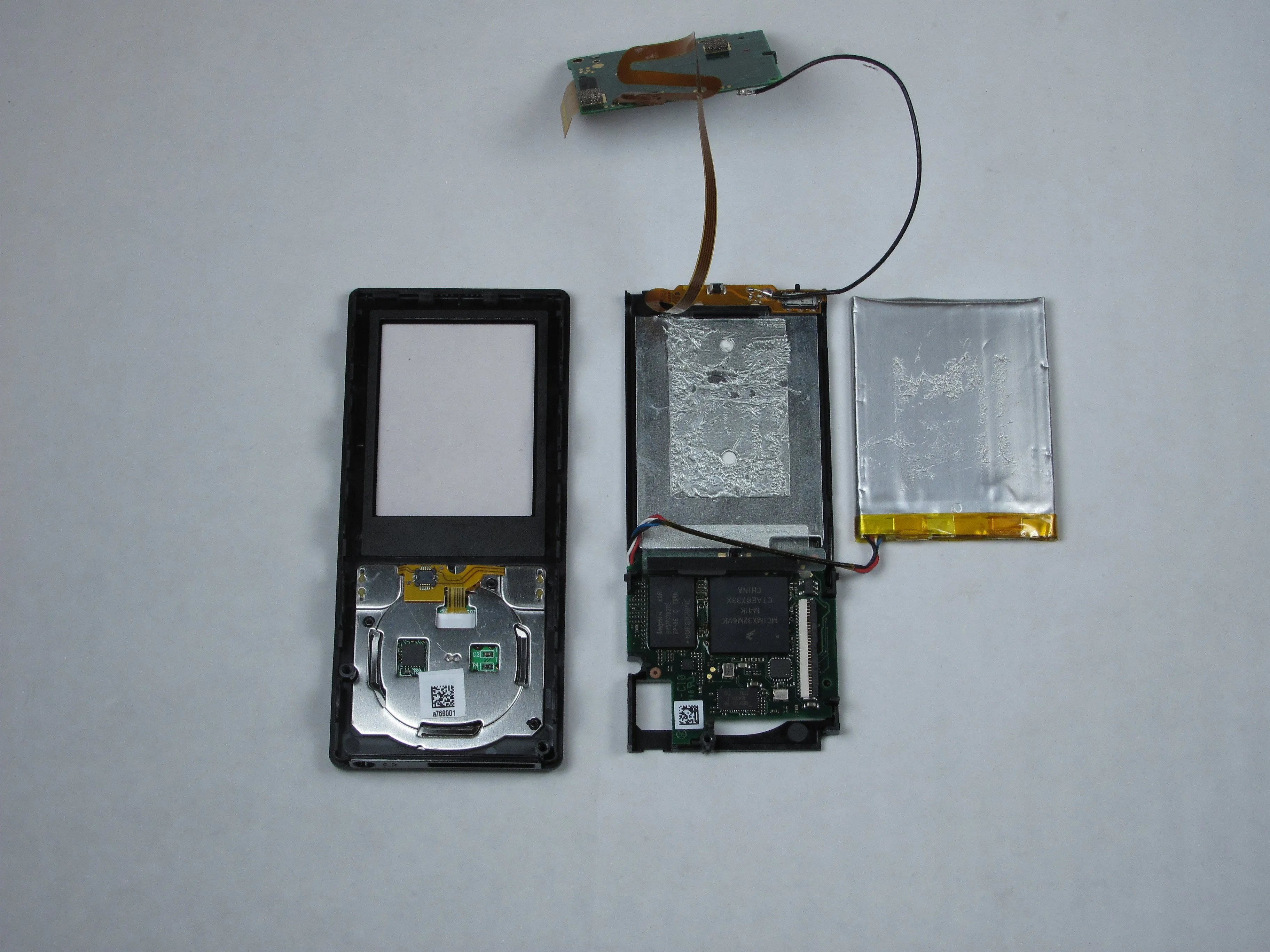

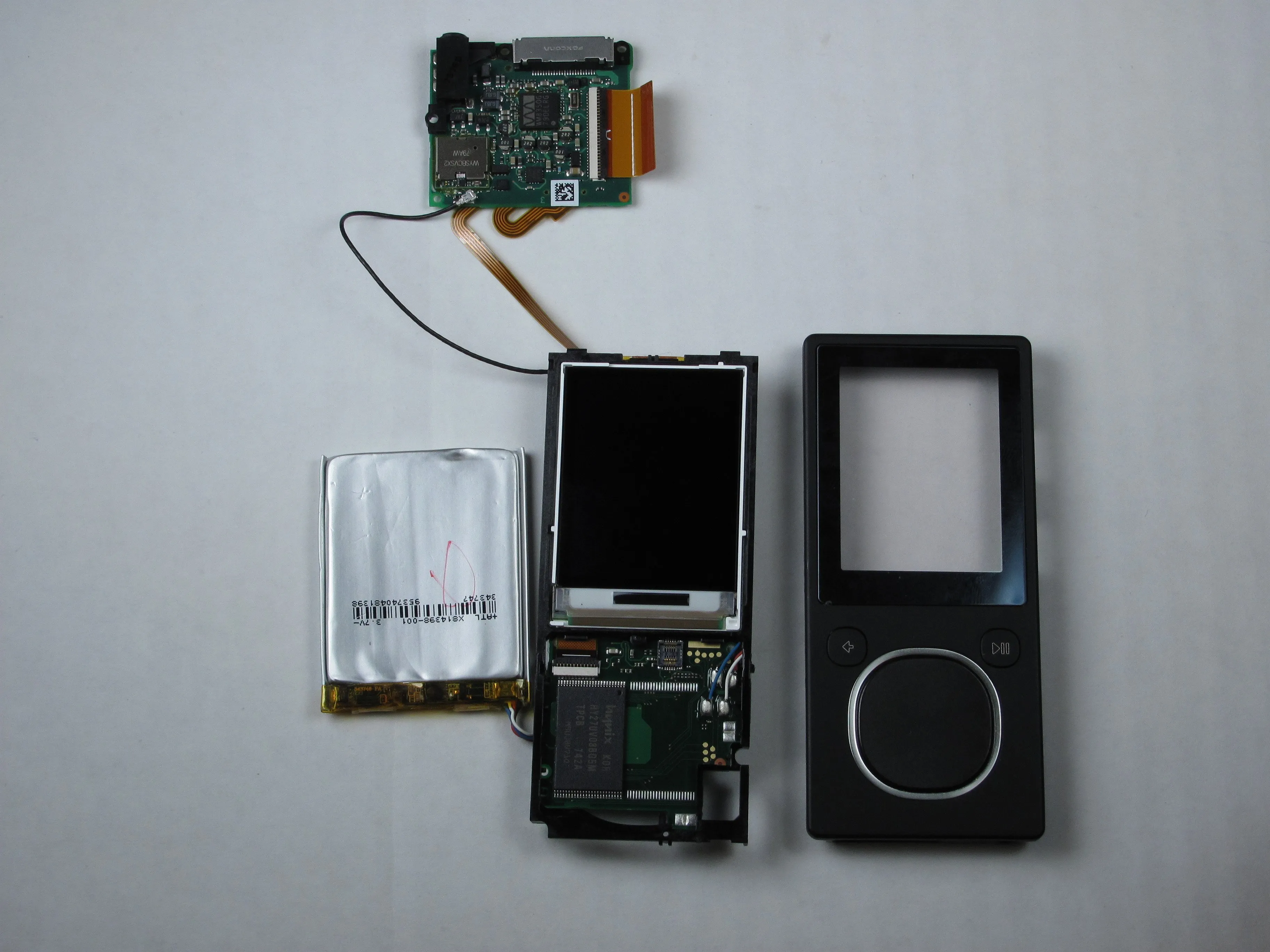

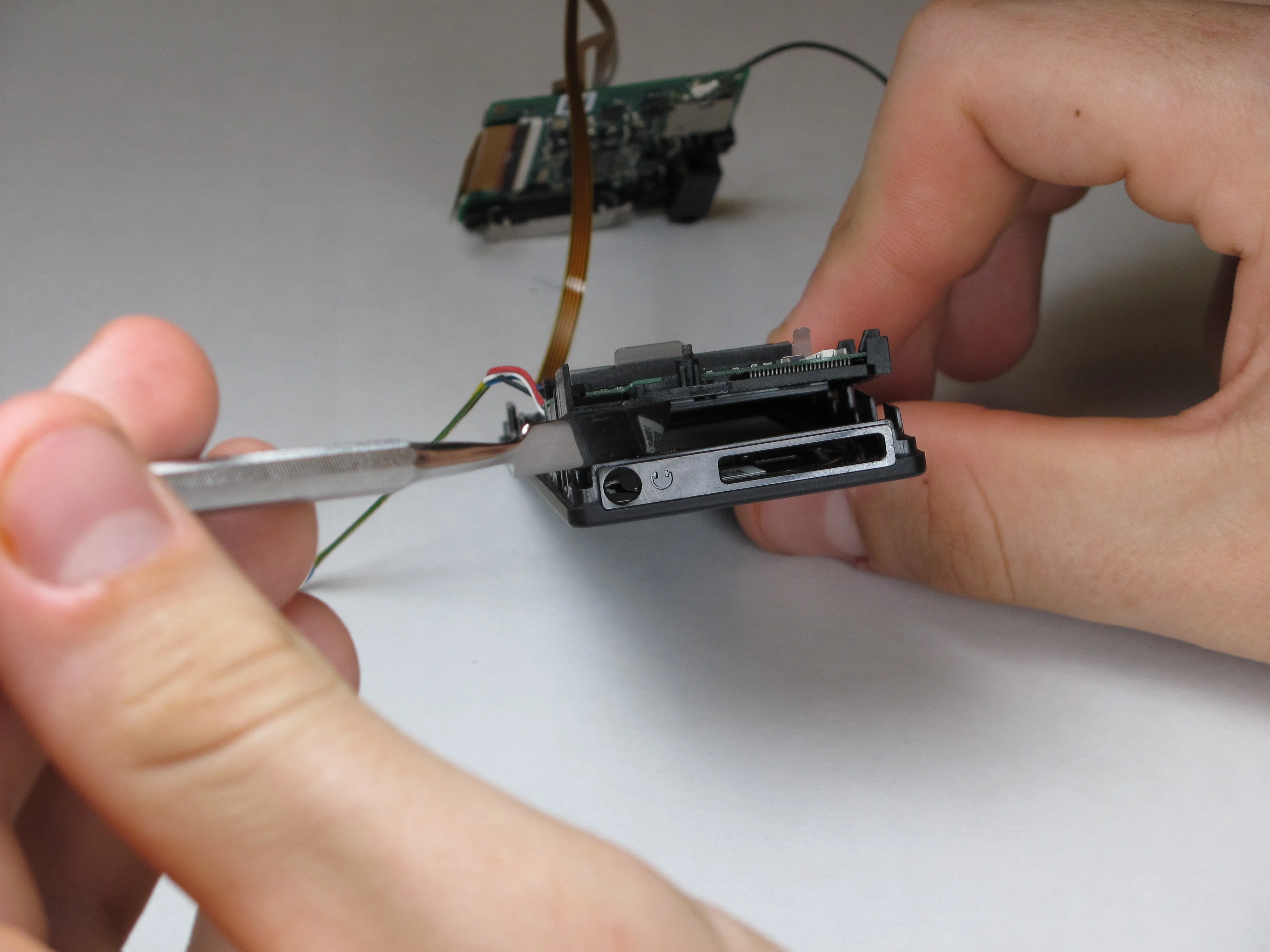

Шаг 12

• Снимите лицевую панель, используя металлическую лопатку, чтобы отделить ее от остальных компонентов.

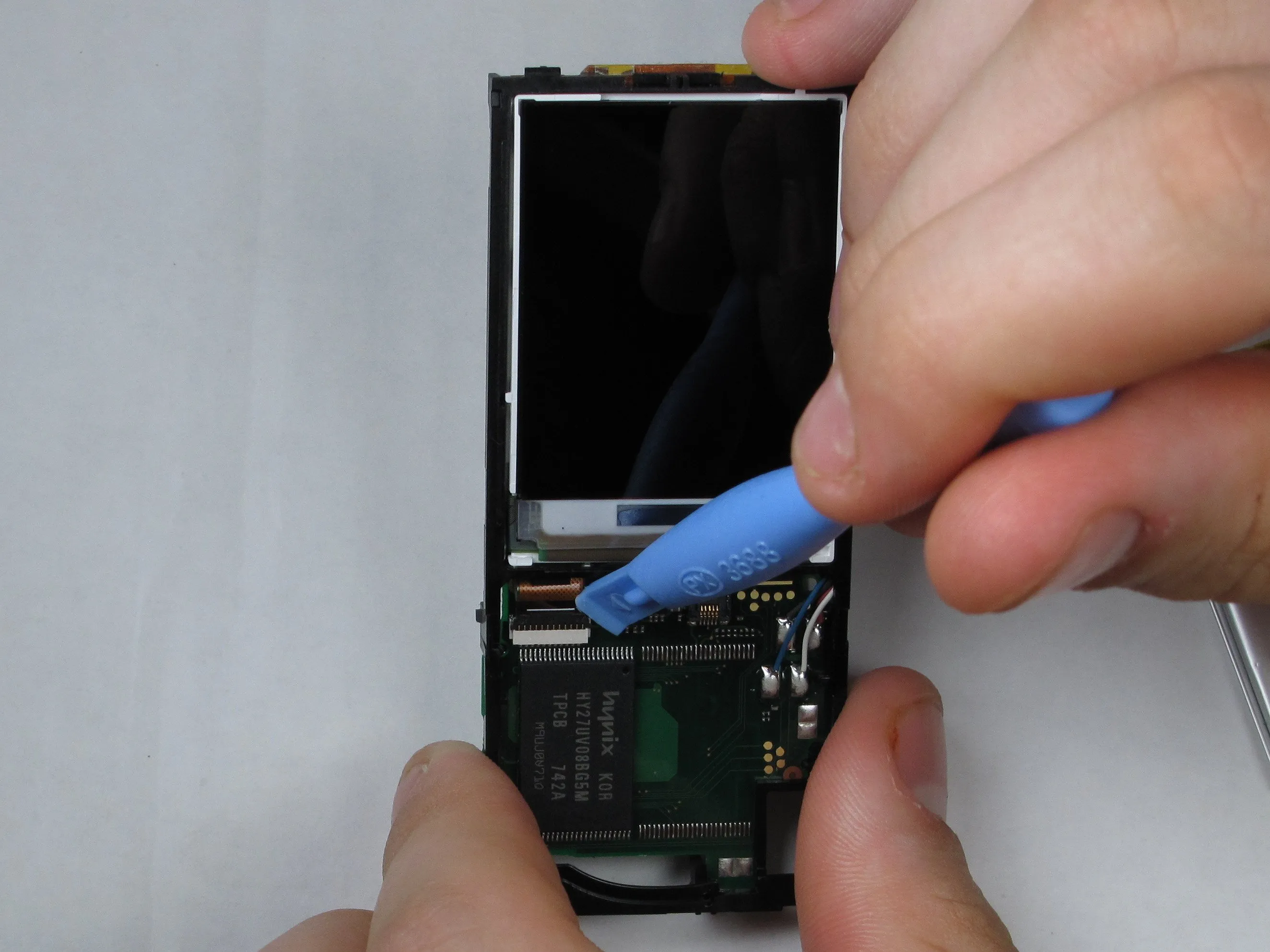

Шаг 13 ЖК-дисплей

• Отсоедините ленту разъема ЖК-дисплея, перевернув черный переключатель. Это приведет к отсоединению ЖК-дисплея от устройства.

• На этом этапе ЖК-дисплей должен легко отделяться от устройства.

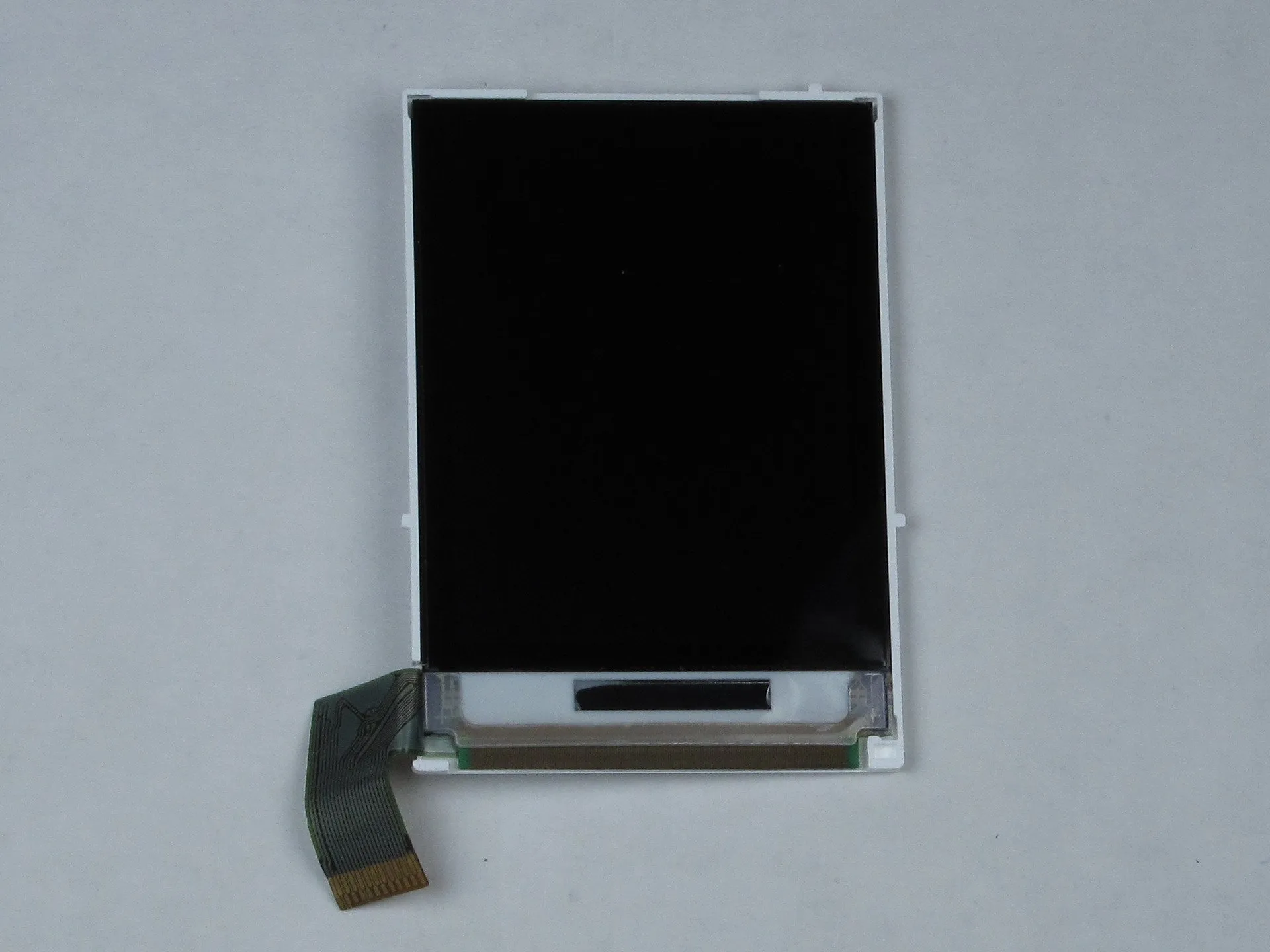

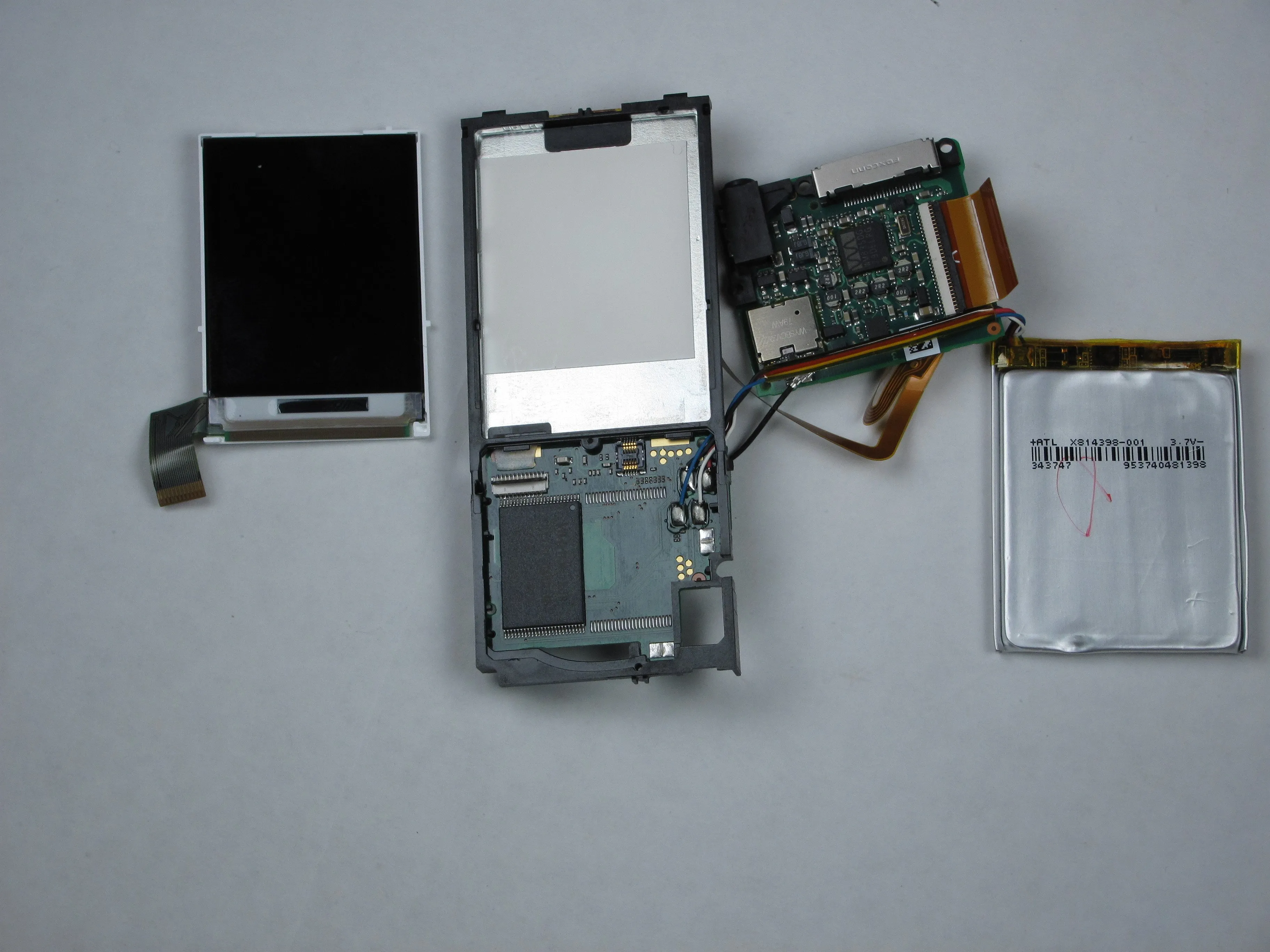

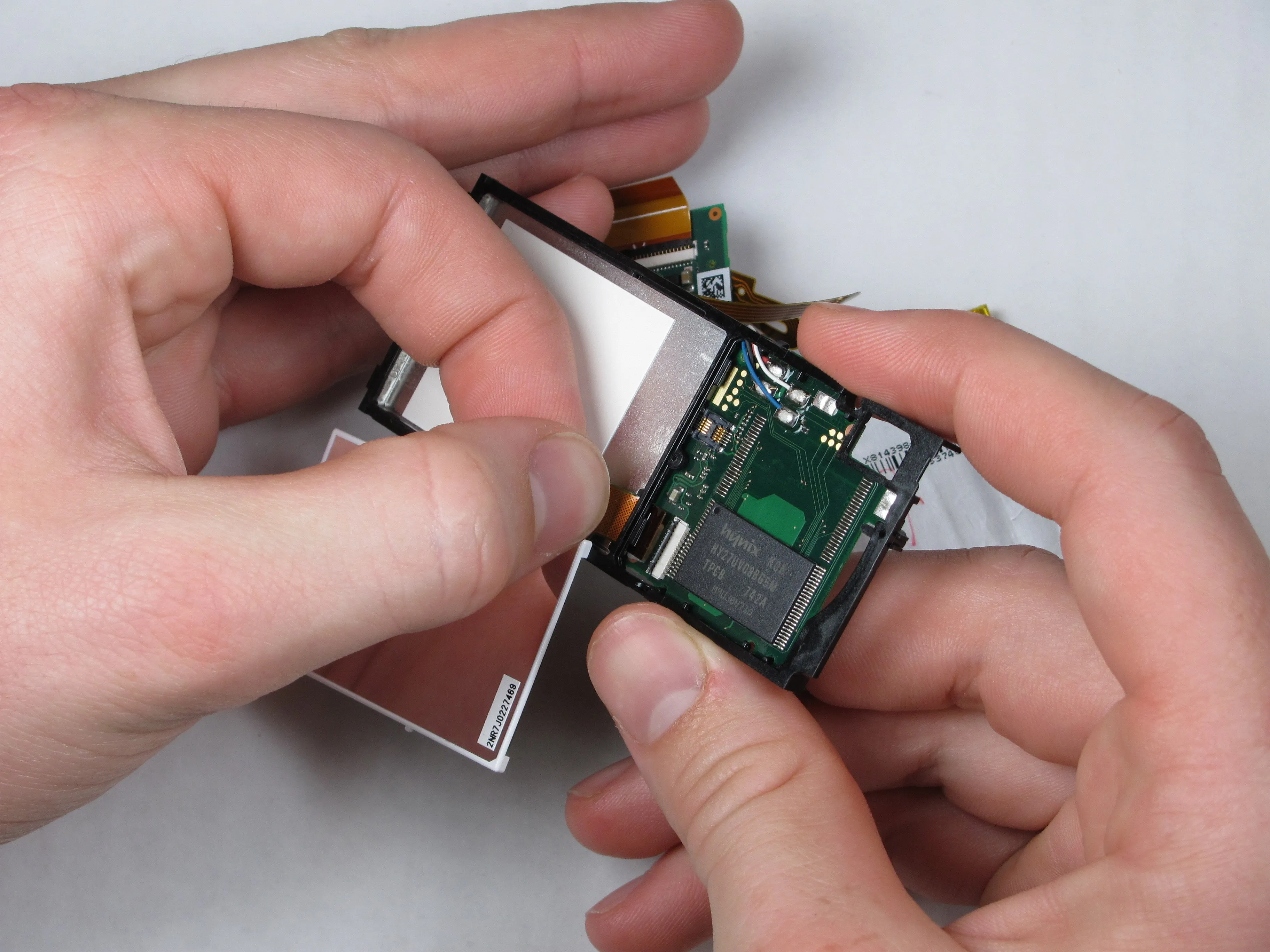

Шаг 14

• Лента ЖК-дисплея приклеена к плате памяти с помощью полоски клея.

• Перед снятием ленты лучше всего перевернуть дисплей, как показано на первом изображении.

• Чтобы избежать повреждений, снимайте ЖК-дисплей, медленно и осторожно потянув за ленту, прямо от платы памяти.

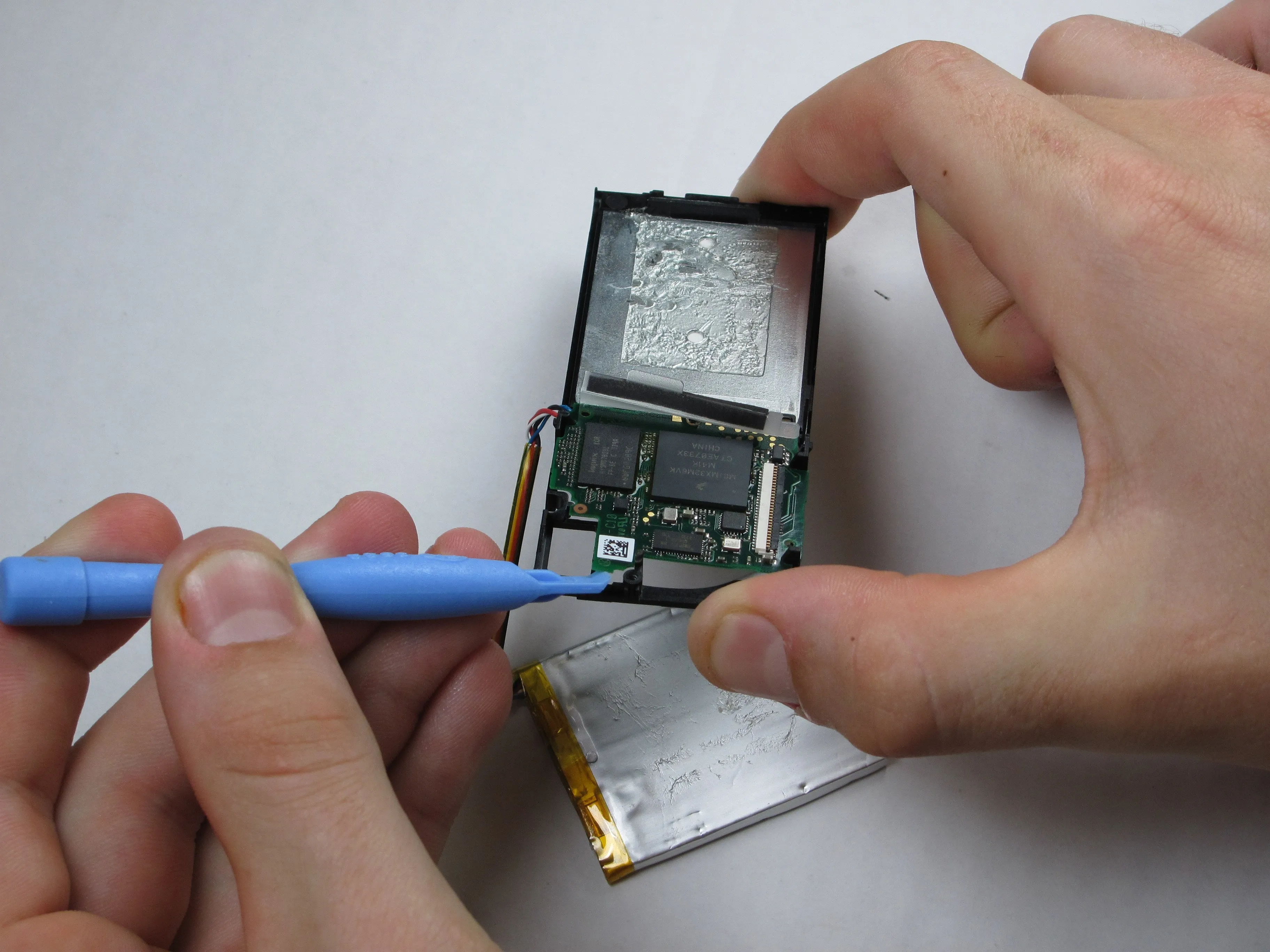

Шаг 15 Центральная рамка

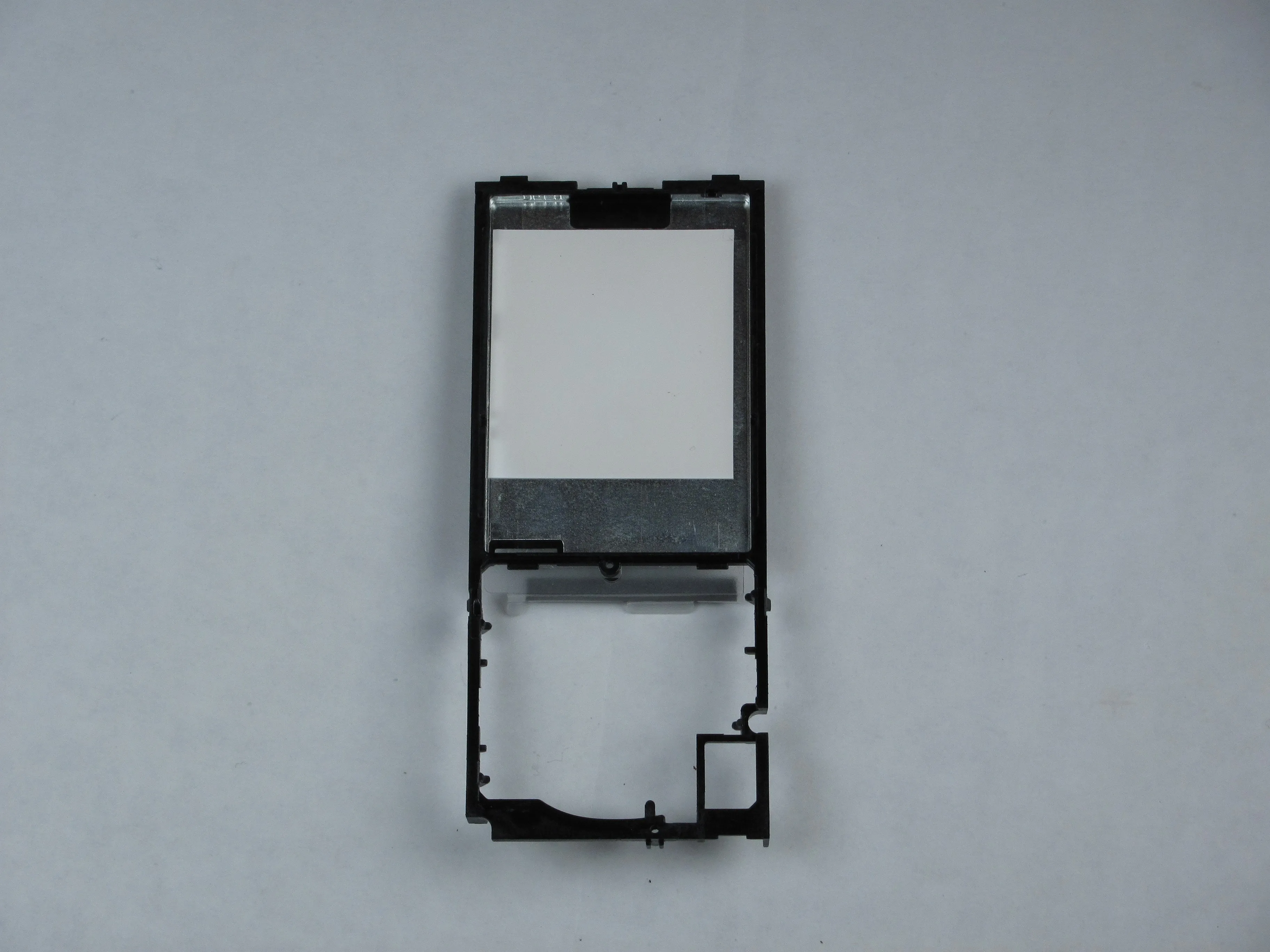

• Подденьте плату памяти из центральной части с помощью инструмента для вскрытия Zune и аккуратно извлеките ее.

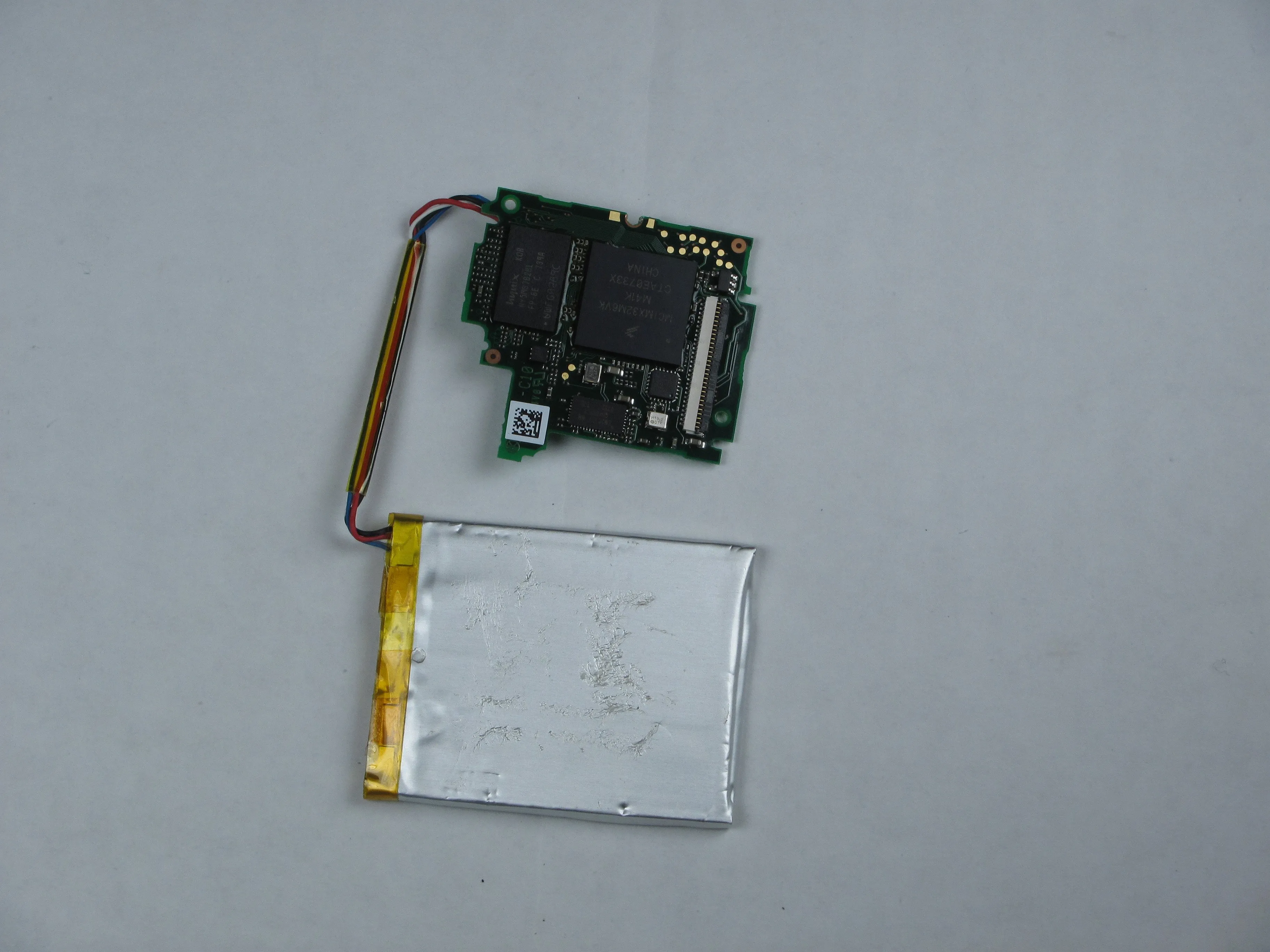

Шаг 16 Аккумулятор и плата памяти

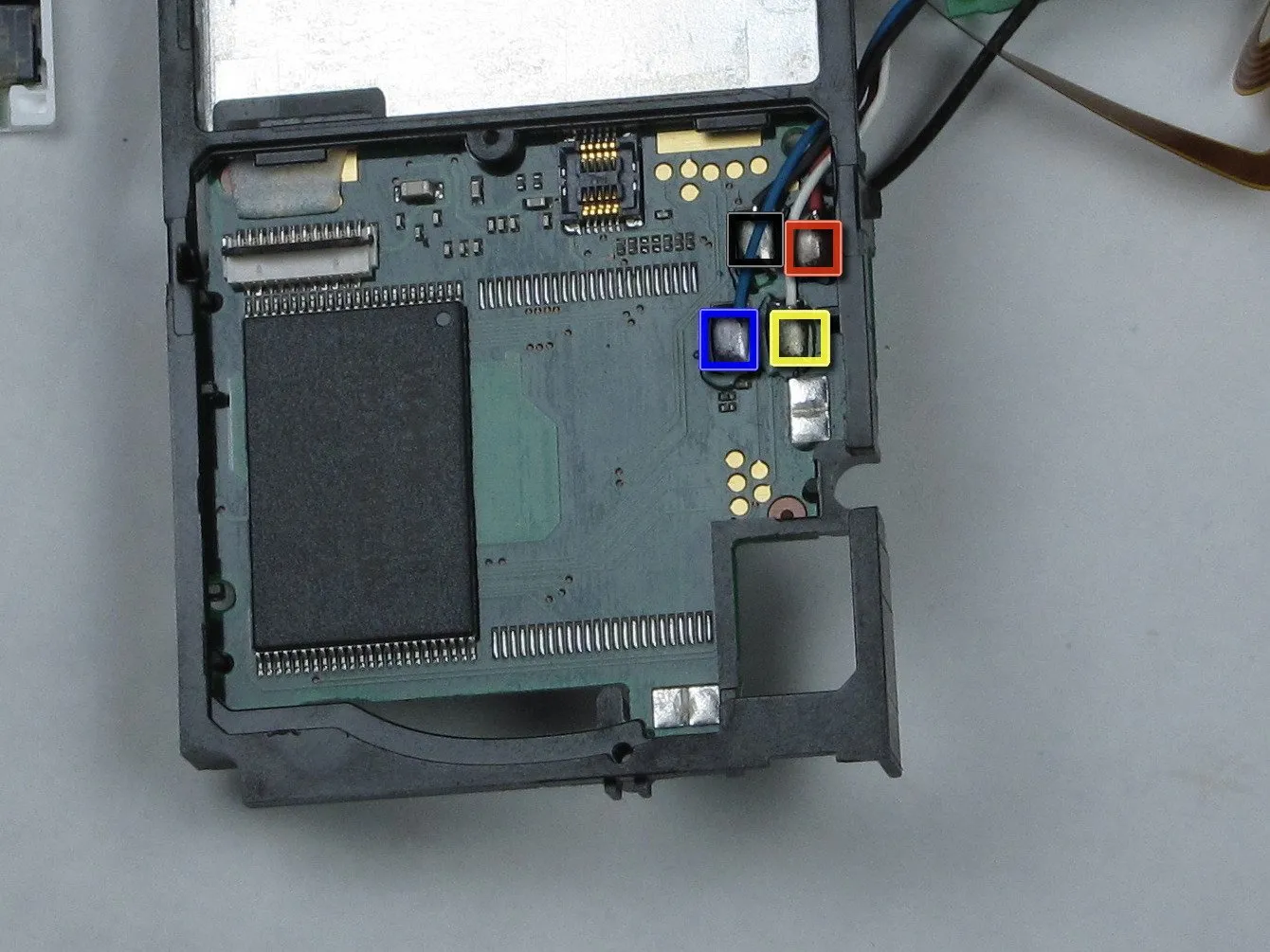

• Для отсоединения платы памяти от аккумулятора необходимо отпаять 4 разъема на плате памяти.

• Проще всего будет действовать в порядке синий, желтый, черный, красный.

Шаг 17 Разборка Zune Flash 2-го поколения

• Это заключительный этап разборки.
